Установка подрозетника в кирпичную стену

Чаще всего в наших квартирах и домах встречаются стены из кирпича или бетона, а в новостройках не редкость стены из пеноблоков. Как устанавливать подрозетники в такие стены. Правильная разметка стены для подрозетников.

Квартира во вторичном фонде, частный дом или новостройка, в которую мы только что въехали — перед нами кирпичные стены и раз уж мы задумались обновить электрику, или сделать ее заново, нам предстоит рано или поздно установить в них подрозетники.

Сложностей в установке подрозетников в кирпичные стены нет никаких. Главное правильно соблюдать правила технологического процесса и каждый этап работ выполнять ответственно и аккуратно. При соблюдении всех условий все получится красиво и качественно, даже если вы делаете это в первые. Такие работы конечно же лучше поручить профессионалам, но не всегда это имеет смысл когда нужно сделать пару подрозетников. А кто — то просто любит все делать сам.

Давайте для начала разберемся, в какой момент начать устанавливать подрозетники и в какой момент можно начать это делать? Многие делают по разному и мотивируют это по своему.

Установка подрозетников до прокладки кабеля — сначала мы делаем коронки для подрозетников и только потом к ним прокладываем кабель
Установка подрозетников после укладки кабеля — чаще всего делают именно таким образом
Установка подрозетников после черновых отделочных работ — для начала делается разводка кабеля, потом отделочники наносят выравнивающий слой штукатурки и только после этого устанавливаются подрозетники.

Мы со временем пришли к последнему варианту. Особенно это касается кирпичных стен и стен из пеноблоков. Почему именно в такой последовательности? Все очень просто. По возможности, в процессе общения с отделочной бригадой мы договариваемся о том, что ребята устанавливают маяки, что бы мы могли увидеть, где понадобится штроба, а где можно обойтись без нее. Зачем заказчиками платить лишние деньги, а нам проделывать абсолютно не нужную работу? Сразу после установки маяков мы разводим электропроводку и закрепляем выводы кабеля там, где в последствии должны будут быть подрозетники. Отделочники выполняют черновые отделочные работы, после чего приходим мы и устанавливаем подрозетники.

Чем же такой вариант лучше всего?

У нас уже имеется конечная плоскость стены и подрозетник в нее больше не утопится. Ведь часто бывает так, что слой штукатурки, особенно в старом фонде, бывает по 3-10 см. Если мы установим подрозетник до штукатурки — у нас все шансы его потом просто не найти, да и функции свои он выполнять уже не будет. А в нашем случае все подрозетники будут установлены правильно.
Если устанавливать подрозетники до штукатурки, то потом придется выгребать из подрозетников кучу этой самой застывшей штукатурки, а зачем это делать, если это можно не делать.
Просто нам так удобнее и выглядит все намного красивее. А созерцание собственной работы должно приносить удовольствие.

Так вот представим себе, что штукатурные работы завершены и перед нами стена с торчащими выводами кабелей. С чего начать и каковы наши дальнейшие действия?

Начнем с подготовки инструментов и всего что нам понадобится в процессе.

Коронка для подрозетников по кирпичу. Диаметр коронки может быть 68 мм и 80 мм. Почему можно использовать коронки с диаметром 80 мм, ведь диаметр большинства коронок 68 мм. Все просто — для простоты установки подрозетника мы делаем отверстие немного больше необходимого. Группа подрозетников в такие отверстия устанавливаются просто замечательно, есть достаточно места для маневров, ввода кабеля, корректировок. С 68 мм коронками несколько сложнее. Стены у нас кирпичные и изготавливать в них отверстия для подрозетников достаточно просто, поэтому коронка в 80 мм не усложнит нам задачу нисколько.
Уровень — обычный или лазерный для того, чтобы выставить группы подрозетников горизонтально.
Измерительный инструмент — линейка или рулетка для разметки

Подрозетники для кирпича — заранее подготовить необходимое количество подрозетников, а как их выбрать читайте в статье про подрозетники.
Строительный пылесос — изготовление отверстий для подрозетников достаточно пыльный процесс. Можно сделать 2 — 4 коронки и как ежик в тумане. Строительный пылесос сделает работу более чистой и легкие сбережет.
Шпатели — необходимы для фиксации подрозетников, так же следует заранее подготовить емкость, в которой вы будете замешивать гипсовую смесь. Очень удобны небольшие емкости, в которых замешивается смеси на 2 — 4 подрозетника.

Мы все приготовили и можем начинать процесс установки подрозетников в кирпичные стены. Я покажу вам все на примере стены из пеноблока.

Этапы работ по установке подрозетников в кирпичной стене

Взяв руки проект, отмеряем необходимые размеры и производим разметку стены под группу подрозетников, подробно о разметке вы можете прочитать в статье про установку подрозетников в гипсокартонную стену. Нет смысла повторяться, процесс полностью идентичен.

После разметки стены вставляем в перфоратор бур по кирпичу диаметром 6 мм и намечаем отверстия в стене в центрах будущих подрозетников. Делаем мы это для того, чтобы дополнительно центровать коронку по кирпичу и облегчить работу.
Далее меняем бур на коронку и начинаем бурить отверстия, не следует торопиться и слишком сильно давить на коронку. Если вы приобрели ударную коронку, как на наших фотографиях, то можно включить режим сверление + удар, но обычно хватает просто режима сверления.
Выбиваем серединки из подготовленных отверстий и ломаем перемычки между ними, это нужно для того, что бы группа подрозетников разместилась в полученное отверстие. Подрозетники лучше всего приобретать такие, как у нас на фотографиях, устанавливать их очень удобно.
Пылесосом тщательно убираем всю пыль из отверстия и обрабатываем его грунтовкой. Ждем немножко, чтобы грунтовка впиталась в поверхность. В это время можем очистить провода от штукатурки, выровнять их и приготовить для ввода в подрозетник.
Собираем необходимое количество подрозетников в группу, выламываем отверстия для ввода кабеля, примеряем в подготовленное отверстие. Ничего не должно мешать. Подрозетники должны входить очень свободно и не деформироваться внутри отверстия.
Как только все готово, берем подготовленную смесь (например ротбанд) и заполняем каждое отверстие смесью примерно на половину, размазываем по стенкам и более — менее равномерно. Берем наши подрозетники, заводим в них кабель и вдавливаем в отверстия. Лишняя смесь будет выдавливаться через отверстия, ничего страшного, так и должно быть — пустот оставлять нельзя.

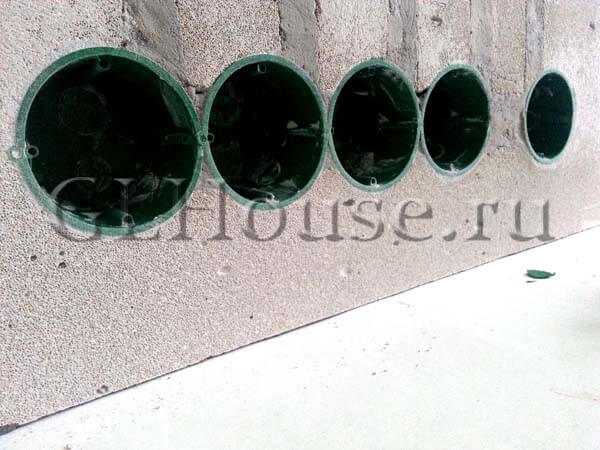

С помощью уровня выравниваем подрозетники по горизонтали и убираем шпателем лишнюю смесь.
Оставляем подрозетники на 30 — 40 минут и проверяем качество выполненной работы. Если все делалось правильно — подрозетники никуда не уползут и будут в уровень с плоскостью стены. Смесь, которая выступила внутри подрозетника пусть сначала подсохнет, так ее удалять будет проще. То что внутри подрозетников выдавилась смесь говорит о том что мы установили подрозетник очень качественно и держаться он в стене будет очень хорошо.

Теперь мы можем полюбоваться на нашу работу. Теперь мы можем дождаться окончания отделочных работ — шпаклевки и оклейки обоев и продолжить устанавливать фурнитуру. В случае, если мы используем подрозетник как распределительную коробку, производим необходимые расключения, о том как это выполнить грамотно вы можете прочитать в статье про способы распайки распределительных коробок. Далее устанавливаем фурнитуру и наслаждаемся тем, что получилось.

Какие же важные моменты могут быть в процессе установки подрозетников в кирпичной стене?

Необходимо точно разметить стену
Аккуратно и без спешки изготовить отверстие для подрозетника
Обязательно удалить пыль, обработать грунтовкой.
Не жалейте смеси — лишняя выдавится и подрозетник будет надежно закреплен.

На это все. Подрозетник в кирпичную стену устанавливать мы научились. Если вы не нашли чего — то в этой статье, то задавайте вопросы, обязательно ответим и дополним.

www.glhouse.ru

Монтаж подрозетника своими руками

Без надежной проводки жизнь в квартире или доме сразу теряет свой комфорт. Чтобы условия были максимально удобными, стоит позаботиться обо всем, что касается электрики. Не исключением являются и подрозетники. Без них просто невозможно качественно установить розетку, которая будет выдерживать максимальные нагрузки.

Что представляет собой подрозетник и какие бывают его виды

Подрозетник – это специальные коробки, которые изготавливаются из различных материалов (обычно пластик или металл). Главной задачей данного инструмента является заделывание собой отверстий в стене и установка в него розетки.

Лучшим материалом для изготовления является пластик. Розетка на нем держится уверенно и надежно. Металлические подрозетники (также их называют гильзами) используются обычно только в деревянных домах, так как этого требует техника безопасности. Снижение спроса на гильзы объясняется тем, что такие приборы имеют более слабое скрепление с розетками (по сравнению с пластиковыми аналогами). Кроме того, своими острыми краями они способны повредить важные провода.

Виды подрозетников

Для монтажа не подойдет любой подрозетник. Выбирать их необходимо в зависимости от стены, в которую они будут устанавливаться. Всего существует 2 данных группы:

На бетонные стены. Из названия становится очевидным, что монтаж таких подрозетников осуществляется в бетонной стене. Но кроме этого они пригодны для пенно- и газобетонных, кирпичных и керамзитных покрытий.
Для гипсокартонных поверхностей, а также для конструкций из фанеры и ДСП используются инструменты другой группы.

Подготовительные работы

После покупки подрозетника следует провести специальные подготовительные работы. Много времени для этого не потребуется. Главное, провести качественную оценку стены.

Внимание! В некоторых случаях вместо одного подрозетника используется целый блок из объединенных нескольких приборов. При их установке не стоит забывать о расстоянии между центрами каждого подрозетника.

Монтаж в бетон

Когда подрозетник куплен, подготовительные работы проведены, можно переходить к установке. Однако провести монтаж подрозетников в бетонную стену голыми руками вряд ли кому-то удастся. Поэтому обязательно потребуются следующие инструменты:

Дрель со сверлом для бетона;
Перфоратор;
Специальные коронки для сверления бетона. Их диаметр должен соответствовать размерам монтируемого прибора;
Обычные карандаш и линейка;
Зубило с молотком;
Болгарка со специальным полотном по бетону;
Шпатель;
Гипс. Подойдет как строительный, так и медицинский;
Нож для бумаги

Такие инструменты как болгарка или перфоратор необходимы обязательно. Если личного инструмента нет, можно арендовать в специализированных строительных магазинах.

Когда весь арсенал собран, можно переходить к следующему этапу.

Разметка и проделывания отверстия для подрозетника

Перед монтажом следует обязательно провести точную разметку места, в котором будет установлен подрозетник. Высота будущих розеток и выключателей подбирается индивидуально, но по желанию можно воспользоваться следующими профессиональными стандартами:

В жилых комнатах розетки размещаются на высоте в 30 см от покрытого пола;
В кухне, для удобства, высота от пола достигает 120 см;
Высота выключателя – 90 см.

После определения оптимальной высоты к нужному месту приставляется подрозетник. Контур обводится карандашом.

Теперь перед установкой остается только просверлить нужное отверстие. Для этого на перфоратор ставится специальная круглая коронка. Она напоминает небольшой отрезок трубы с острыми зубьями, которые и будут просверливать стену. Сверлить следует пока коронка полностью не войдет в стену. После этого центральная часть, с применением зубила, дорабатывается в глубину.

Совет! Чтобы коронка легче прорезала необходимые отверстия, в центре, разметки можно проделать отверстия с помощью дрели.

При отсутствии коронки, можно воспользоваться и другими способами. Всего их 2 и каждый кардинально отличается. В первом случае используется перфоратор или дрель со специальным сверлом (победитовым). По контуру размеченного круга просверливаются специальные отверстия с как можно большей глубиной. Находиться они должны близко друг другу. После этого центральная часть выбивается зубилом. Преимуществом данного метода является скорость. Использование коронки быстро нагревает электроинструмент, поэтому он периодически должен отдыхать. Поэтому для проделывания 12-15 углублений может уйти весь день. В данном случае такого недостатка нет.

Также подготовить место для подрозетника можно с помощью болгарки. Для этого следует еще раз воспользоваться карандашом и линейкой. Обведенный круглый контур следует преобразовать в квадрат, прочертив с каждой стороны по одной ровной линии. После этого по прямым линиям следует пройтись болгаркой. Также, как и в предыдущих вариантах, середина выбивается зубилом.

Корректировка глубины

После того как отверстие проделано следует проверить, полностью ли в него входит подрозетник. В идеальном варианте прибор должен стать четко вровень со стеной. В таком случае будущая розетка или выключатель вплотную станут к стене.

Совет! Подрозетник имеет ненужную кромку. При ее обрезании прибор отлично войдет в стену.

После этого в стене проделывается штроба, которая позволит подвести провод. Он в свою очередь вставляется в подрозетник с тыльной стороны. После продевания провода инструмент вставляется в проделанное отверстие.

Заключительный этап

Практически вся работа проделана, остается лишь закрепить подрозетники с помощью специального раствора. Готовить его нужно небольшими количествами и только перед заделыванием, так как застывать он начинает уже через несколько минут. Для его приготовления в гипс необходимо постепенно добавлять воду. Смесь при этом постоянно помешивается. В итоге должна получиться масса, которая по своей консистенции напоминает густую сметану.

Важно! Перед выполнением работы, отверстие следует промыть водой, таким образом, убрав ее от лишней пыли.

Когда вся влага впитается, в отверстие шпателем выкладывается раствор, в который и вставляется подрозетник с проводом. Устанавливать его следует тщательно, чтобы он не выступал, иначе в будущем будут заметны явные дефекты. После этого оставшимся раствором заделываются все щели.

Установка в кирпичную стену

Монтаж подрозетников в кирпичную стену ничем не отличается от описанного выше варианта. То есть, понадобятся все те же инструменты. Способ проделывания отверстий также подойдет любой из уже указанных. А вот монтаж подрозетников в гипсокартон несколько отличается. Об этом и пойдет далее речь

Подрозетник в гипсокартонную стену

Перед установкой прибора следует тщательно подготовить поверхность. Чтобы в процессе сверления она не крошилась и не ломалась, следует обработать стену большим количеством грунтовки, которая укрепит ее структуру.

Когда гипсокартон высохнет, можно переходит к сверлению отверстий. Использовать для этого можно как специальные коронки, так и простую дрель с применение монтажного ножа. Важно, чтобы дырка была той же диагонали, что и установочная коробка. Чтобы этого добиться, рекомендуется для начала провести разметку тем же способом, как и в случае с бетонной стеной.

Когда отверстия готовы, в них вставляется коробка, с которой предварительно следует снять все перемычки, которые не позволяют просунуть кабель. Чтобы обеспечить прочность, подрозетник следует туго затянуть винтами. Также посадочное место (перед фиксацией) можно дополнительно прошпаклевать. Это также укрепит конструкцию.

Установка розетки

Монтаж розетки в подрозетник является финальным этапом. Данная процедура занимает всего несколько минут, но при этом следует придерживаться следующих правил:

С самого начала следует снять верхнюю крышку. Для этого в центре откручивается болт.
После следует расслабить контакты, в которые вставляются провода. Чтобы в будущем избежать перегрева, контакты следует затянуть как можно туже.
Розетка устанавливается на коробку, верхняя крышка закрывается и закручивается.

В данной процедуре нет ничего сложного, поэтому справиться с ней под силу даже начинающим мастерам.

Чтобы более подробно разобраться с техникой установки коробки в стену, не лишним будет просмотр данного видео.

bouw.ru

установка подрозетников | Советы электрика

Как сделать так, что бы установленный выключатель или розетка не выдергивались, не смещались и вообще крепко и надежно сидели на своем месте?

Многие домашние мастера и электрики сталкивались и сталкиваются с подобной проблемой.

Выдернутая из гнезда розетка или выключатель это не только неэстетично но и очень опасно в плане поражения электрическим током, которого как вы знаете- не видно и не слышно.

А проблема вся заключается в железных подрозетниках, устанавливаемых еще с советских времен.

В розетках и выключателях металлические раздвижные упоры цеплялись за тоже металлические стенки подрозетника и естественно не получалось прочного контакта.

Со временем соединение расшатывалось и все попытки зафиксировать розетку прочно в гнезде кончались неудачей.

Я и сам помню что только не делал- и подкладывал под упорные усики розетки изоленту, резину- не помогало.

Пробовал в месте контакта упора с подрозетником пробить отверстие для усика насквозь- помогало только частично. Розетка не выпадывала, но опять шаталась в гнезде.

Аккуратно и кардинально решить эту проблему можно установкой

пластиковых подрозетников. Именно об этом я рассказываю и показываю в видео.

Что бы сделать это быстро- понадобится перфоратор и специальная насадка для него- коронка по бетону, которая сверлит круглое отверстие большого диаметра.

Я использовал коронку диаметром 68 мм, именно такого диаметра подрозетник.

Сверлим отверстие на месте предполагаемой установки розетки, оставшуюся середину выбиваем молотком или тем же перфоратором, подравниваем дно у отверстия.

Так же делаем заход для провода в месте соединения штробы с подрозетником- в этом месте штробу надо углубить.

Вмазываем в отверстие немного разведенного гипса или алебастра и вставляем подрозетник, предварительно удалив заглушку в месте захода провода.

Выравниваем подрозетник с помощью строительного уровня как показано на фото, у кого глаз- алмаз можно и наглазок выровнять)))

Подрозетник не должен ни на миллиметр торчать из стены и углублять его тоже не надо- четко вровень со штукатуркой.

Именно в этом случае можно добиться четкой установки розетки или выключателя.

Ждем пока высохнет раствор- и можно устанавливать розетку или выключатель.

В пластиковом подрозетнике они будут жестко зафиксированы и плотно прилегать к стене- красиво, эстетично и безопасно!

Смотрим видео как установить подрозетник в кирпичную стену:

Если понравилась статья- нажмите кнопку +1 вверху страницы. Спасибо!

Узнайте первым о новых материалах сайта!

Просто заполни форму:

ceshka.ru

Установка подрозетников в бетон и кирпичной стене

В серии статей про подрозетники мы рассмотрим этот необходимый в электропроводке элемент, который легко установить своими руками, и без которого не обходится ни одна правильно выполненная сеть.

Несколько слов о подрозетниках вообще

Если говорить о бытовом применении, подрозетник является отличным примером единого стандарта, и собственно говоря, именно с них началась унификация оконечных точек: таких как выключатели, розетки и прочее. Монтаж подрозетников осуществляется одновременно с прокладкой кабеля и до финишного монтажа точки позволяет выбрать окончательную конфигурацию блока. Если, конечно, это не одиночная розетка или выключатель. Дело в том, что установка подрозетников в бетон довольно шумное и пыльное дело, поэтому целесообразно заложить парочку на всякий случай, которые потом можно будет закрыть отделкой, если не понадобятся. Кстати, установка подрозетников в кирпичной стене – дело ещё более пыльное, так что оставляйте себе варианты как выбрать окончательную конфигурацию блока до самого последнего момента.

предполагалось, что тут будет 5 розеток, но в окончательном вариантов остались три

Из себя подрозетник представляет элемент, похожий на консервную банку со срезанной крышкой. Наиболее распространены пластиковые, сопротивление корпусов которых наиболее высоко. Есть металлические варианты и экзотические, вроде керамики для помещений с высокими температурами. Установка подрозетников в бетон предотвращает случайные контакты приборов со стеной и утечки токов вообще, это одна из функций этого элемента. Вторая в том, что монтаж подрозетника позволяет дальнейшие операции, когда время подключить розетку пришло, проводить быстро и качественно. Также он позволяет многократное вскрытие узла с ремонтами или заменами оконечных устройств.

Разделяют два основных типа, это с точки зрения, как закрепить подрозетник в стене, распорные конструкции и такие, которые крепятся дюбелями. Распорные практически не используют для розеток. Усилие, прилагаемое к вынимаемой вилке, может быть большим, и такой подрозетник можно сдёрнуть с посадочного места. А вот для выключателей их использовать можно, это позволит снизить трудоёмкость монтажа подрозетников. В остальном это универсальное устройство, которое можно монтировать при любой подводке кабеля (снизу, сверху, сбоку) и сопрягать с соседними подрозетниками без лишних трудностей.

Кстати, на фото и розетка 380В. Подрозетник для неё отличается, но не так чтобы очень сильно.

Внешние виды подрозетников в данной статье мы не рассматриваем, действия с ними будут точно такие же, но намного проще.

Некоторые приёмы, полезные при установке подрозетников

Прежде всего, что такое установка подрозетников в бетон. Это подводка кабеля в штробе к месту точки. Но перед тем как завести кабель, в конце штробы коронкой нужного диаметра высверливается колодец, диаметром с корпус подрозетника. Если предполагается несколько розеток, аналогичным образом высверливаются соседние колодцы строго по горизонтали. Отстояние этих посадочных мест жёстко регламентировано, любые ошибки приведут к тому, что единым блоком закрыть 3-4 розетки не получится.

На заметку. Как раз такие ошибки наиболее распространены, особенно там где работают непрофессионалы и где планируется большой блок. Уже для 4-х розеток сложно выдержать нужный стандарт.

Итак, вроде всё понятно, поэтому приступим к работе.

1. Для точного монтажа подрозетников лучше всего использовать рамку блока предполагаемых к размещению розеток. Сложно ожидать, что на первых этапах ремонта и отделки Вы уже знаете точно модель. Но рамки плюс-минус тоже стандартны, так что убедитесь в том, что выбранная сходится с несколькими другими и используйте её как шаблон. Просто закрасьте мелом отверстия в рамке, где будут розетки (предварительно тщательно выровняв уровнем).
2. Далее тонким карандашом нанесите общую горизонтальную линию по центрам кругов, и для каждого перпендикулярную. Измерьте расстояния между центрами, они должны быть одинаковыми.
3. После этого убедитесь, что разметка верна, и по центрам кругов наверните отверстия сверлом 6-8 мм. Это будет направление осевой части коронки, что позволит высверлить правильные посадочные места.
4. Молотком выбиваем высверленные куски бетона и при необходимости выравниваем днища полученных колодцев. Это можно сделать также просто, обстучав дно молотком или ломиком.
5. По центру высверлим место для дюбеля, вставим подрозетник, выравниваем отверстия соседних для прокладки потом кабеля, а в один из них заводим кабель питающей линии.

Установка подрозетников в бетон закончена, осталось только вкрутить дюбель, но это советуем сделать попозже, когда будет полное понимание того, каким будет именно этот блок. Установка подрозетников в кирпичной стене делается аналогичным образом, правда в зависимости от полостей в кирпиче может возникнуть проблема как подрозетник в стене закрепить. Проще всего, наткнувшись на полость, высверлить отверстие рядом. Правило простое: точка крепления не должна быть дальше от центра чем 1/3 диаметра.

Останется только выровнять стену, и работа окончена. Обратите внимание на то, что гофра с кабелем поворачивает под ууглами больше 120 градусов.

В заключение ещё несколько простых рекомендаций

Если взять обычный пылеос без насадки, просто трубу, на которую надеть обрезанную пластиковую бутылку от воды на 2 л., то шуму от работы будет не больше, а вот пыли и грязи намного меньше. Найти точку, куда приложить такой самодельный захват пылесоса очень легко. Для установки подрозетников в кирпичной стене эти меры ещё более актуальны.
В случае такого рода работ в уже законченном помещении, пленкой и малярным скотчем закройте зону примерно в 4-5 кв. метров от центра сверления. Это поможет потом прибраться намного быстрее.
Если у Вас уже есть розетки и рамка блока, перед фиксацией подрозетника вставьте розетки на места и примерьте рамку. Если всё сделано хорошо, Вы это увидите. Если нет, исправить ошибку проще именно в этот момент. Менять диаметр ошибочного посадочного места лучше при помощи твёрдого рашпиля круглого сечения. Это позволит подогнать место к нужному положению.
Выравнивая горизонтальную линию в случае монтажа нескольких подрозетников, обязательно учтите два момента:
1. 1. Любой пол имеет свою высоту от основы. Так что расстояние от пола берите с учётом этой толщины.
2. 2. Никогда черновой пол не бывает ровным. Лучше всего взять кусок фанеры или другого подручного материала, положить его на 4 теннисных шарика (или любых других одного диаметра), после чего уровень покажет уклоны. Эти уклоны нужно учесть обязательно, особенно для блоков, в которых больше двух розеток. Разница в 5 мм на концах блока из 4-х розеток видна невооружённым глазом и воспринимается как «розетки криво стоят».

На заметку. Оказавшись в такой ситуации, Ваш покорный слуга пошёл на хитрость. Я при помощи точильного станка аккуратно пошлифовал опорную часть плинтуса. В углу, где этот плинтус стыкуется с другим, конечно заметно, но визуально блок из 4-х розеток выглядит ровно.

И помните главное правило домашнего электрика, особенно того, кто и не электрик вовсе: « Семь раз отмерь, семь раз примерь, подумай и примерь ещё пару раз, и только потом сверли». И при этом всё равно оставьте на всякий случай резерв.

Электрика это именно тот самый случай, когда резерв лишним не бывает.

Учитывая качество современных коронок, дрелей и перфораторов, бетон перестал быть материалом сложным для производства в нём отверстий. Но всё равно это пока ещё трудоёмкая операция. Поверьте нам на слово – шевелить извилинами немного труднее, но позволяет сэкономить кучу времени и калорий. Так что мы надеемся, Вы присоединитесь к нам в этом смысле слова.

obelektrike.ru

способы, нюансы и детали установки

Проводя электромонтажные работы, нередко приходиться сталкиваться с установкой подрозетников. Ведь в действительности, несмотря на название, используются они далеко не только для установки розеток. Допустим, для установки тех же выключателей также необходим подрозетник. Установка последних не является чем-то особенным или сложным, но вот как выбрать и как закрепить подрозетник в стене, знать будет совсем не лишним.

Функция и виды подрозетников

Основной функцией подрозетников является надёжная фиксация розеток и выключателей на стене при использовании скрытой проводки. И также именно здесь располагаются все провода и их запас.

Однако при установке розеток и выключателей нужно знать, в каких случаях и какой подрозетник лучше использовать. Дело в том, что есть несколько видов последних:

Для бетонных и кирпичных стен.
Для гипсокартона.
Для деревянных стен.

Выбор делается исходя из материала стены. Так, если в здании стена бетонная или кирпичная, то рекомендуется покупать коробки под розетки именно для этого вида стены. Для того чтобы установить подрозетник такого типа, необходимо делать в стене отверстие, чуть большее по диаметру, нежели сам стакан. Причём внутри он будет фиксироваться с помощью раствора. Такие модификации подойдут не только для кирпичной или бетонной поверхностей, но также пенобетонных, керамзитных или газобетонных.

Что касается монтажа подрозетников в гипсокартонные стены, то здесь стакан выбирается со специальными фиксирующими лапками, которые надёжно зафиксируют изделие.

Для деревянных стен по правилам техники безопасности необходимо монтировать или накладную проводку и другие комплектующие, или устанавливать железный подрозетник в заранее высверленное углубление, где последний крепится любой крепёжной фурнитурой.

Подготовка перед работами

Безусловно, чтобы установить подрозетник в стену, необходимо иметь некоторый инструмент и подготовить само место установки. По большому счёту, под подготовкой подразумевается оценка стены и подбор подходящего подрозетника или подрозетников в случае, если требуется установить целый блок на несколько розеток.

Место установки размечают, а в ситуации с блоком необходимо не забыть про межосевое расстояние. В итоге само место готово, и остаётся лишь подобрать необходимый инструмент:

Карандаш или маркер с линейкой.
Перфоратор.
Сверло по бетону, если нужно установить розетку в бетонную стену, кирпич, блок и так далее.
Молоток.
Зубило.
Коронка по бетону.
Болгарка с диском по бетону.
Монтажный нож.
Алебастр или другой раствор для замазки.

Когда инструмент подготовлен, можно продолжить монтаж подрозетников. И здесь важно, какая используется поверхность.

Монтаж в бетон

Бетон или кирпич по понятным причинам особенно сложны в обработке. Однако существует несколько способов установки подрозетников в такие стены.

Самый простой и аккуратный из них — это использование для создания отверстий коронки. Выглядит она как обрезанная труба с зубьями из особо прочного материала. Как правило, существуют коронки разных диаметров, поэтому стоит учитывать, какой именно необходим в конкретной ситуации. Стандартный размер подрозетника 67 мм, следовательно, коронка нужна немного больше, то есть миллиметров 70. Далее в стене аккуратно высверливают отверстие по разметке. Причём коронка должна войти в стену практически целиком.

Теперь перфоратор с коронкой можно отложить в сторону и взяться за молоток и зубило. Внутренняя часть достаточно легко выбивается, после чего аккуратно доводиться до идеального состояния. И если отверстие, высверленное коронкой, по диаметру будет подходить идеально, то глубина получается не всегда таковой. Поэтому необходимо взять подрозетник и, вставив его в отверстие, проверить, подходит ли оно. В стену он должен входить практически полностью и даже с запасом в несколько миллиметров. Если глубины недостаточно, то придётся ещё немного довести отверстие.

Теперь в боковые отверстия подрозетника пропускается кабель, а сам стакан максимально вводиться в подготовленное отверстие. Причём в некоторых случаях рекомендуется даже обрезать переднюю кромку, чтобы изделие полностью вошло в стену, так как в противном случае очень возможно, что розетка или выключатель не будут плотно контактировать с поверхностью стены.

Закрепляется стакан в стене с помощью раствора алебастры или гипса. Хотя может подойти и любой другой, но в таком случае придётся долго ждать, пока он высохнет.

Перед началом закрепления подготовленное отверстие необходимо смочить водой, после чего положить внутрь немного раствора. Далее, не забыв пропустить провод, вставляется подрозетник и хорошо утапливается в отверстие. Обратить внимание здесь стоит на то, чтобы он не выходил за пределы поверхности. Теперь можно закладывать раствор в оставшиеся боковые пустоты и шпателем аккуратно разровнять. После того как раствор высохнет всё будет готово к установке розетки в подрозетник.

Установка в гипсокартон

В случае с гипсокартоном дело обстоит куда более просто. Ведь сам по себе гипсокартон как материал значительно легче в обработке. Всё что понадобится из инструмента — это отвёртка, нож и шпатель. Хотя проделать ровное отверстие куда проще всё той же коронкой и дрелью.

Подрозетник для гипсокартона имеет специальные распорные лапки, с помощью которых и происходит надёжная фиксация. Дальше остаётся лишь обработать посадочное место шпатлёвкой. Это не только придаст более эстетичный вид, но и обеспечит надёжную фиксацию изделия.

Работа с деревянной стеной

По большому счёту установка подрозетников в деревянной стене мало чем отличается от их установки в бетоне или кирпиче. Разница заключается лишь в самой коробке, так как здесь требуется использование металлических изделий. В остальном также высверливается отверстие, после чего подгоняется под стакан. Закрепление производится шурупами. Также не стоит забывать, что проводка на деревянных покрытиях требует соблюдения ПУЭ.

Альтернативные методы создания отверстия

Нередко так может случиться, что коронки под рукой просто нет, а покупать бывает не очень рационально. В таком случае проделать отверстие под подрозетник можно и другими способами.

Так, для этих целей отлично подойдёт болгарка с диском по бетону. С её помощью по разметке вырезается прямоугольная ниша, которая после установки стакана заполняется гипсом или алебастром, а после аккуратно зашпаклёвывается.

Другой, довольно древний способ, — это выдалбливание отверстия с помощью зубила или лопатки, установленной в перфоратор. Процесс крайне сложный и энергоёмкий, но полученный результат вполне удовлетворительный.

Некоторые нюансы

Несмотря на простоту работы по установке коробки, существуют некоторые нюансы, которые лучше знать:

Если стена не обработана и будет в процессе покрываться штукатуркой либо плиткой, то стоит учитывать и это. Иначе подрозетник будет слишком глубоко утоплен в стену. Для этого хорошо знать, какой толщины будет штукатурка или плитка. Если такой информации нет, то рекомендуется делать предварительный запас 5−7 мм или вообще делать отверстие после финишной обработки.
Покупая коробку под розетку лучше сразу приобретать и саму розетку либо выключатель. Здесь есть два нюанса: во-первых, так можно быть уверенным, что сама розетка подойдёт по размеру, а во-вторых, что будет достаточно места для запаса кабеля.
Запас кабеля предпочтительнее оставлять сантиметров 20, но не менее 10, так как в процессе эксплуатации нередко приходиться удалять концы проводов, чтобы зачистить новые. Таким образом, может оказаться недостаточно длины кабеля, что приведёт к вынужденному наращиванию, а разного рода скрутки и спайки крайне нежелательны.
Подготавливая смесь для замазки, нелишним будет обратить внимание на густоту консистенции. Ведь если сделать слишком жидкий раствор, то он банально будет выливаться отовсюду, в том числе и в сам корпус коробки. Слишком же густой раствор будет крайне сложно вмазать во все отверстия, к тому же гипс в таком состоянии затвердеет очень быстро, что может помешать вмазке вообще.
Чтобы установленная в результате розетка или выключатель плотно прилегали к стене, рекомендуется обрезать переднюю кромку стакана, что позволит глубже его утопить в стену. Хотя в некоторых случаях этого и не требуется.

Установка подрозетников в любой вид стены не является чем-то особенным и сложным. Такую работу способен выполнить без риска даже новичок. Причём качественно. Главное — это желание и знание некоторых нюансов.

220v.guru

Монтаж подрозетника в стену своими руками

Подрозетник — пластиковый стакан, вовнутрь которого монтируется розетка или выключатель. Установка подрозетника — довольно легкий процесс, технология проведения которого зависит от материала, из которого изготовлены стены. Узнайте о методах монтажа подрозетника своими руками и получите ценные советы от специалистов по краткому описанию каждого из них.

Монтаж подрозетников в кирпичной стене своими руками
Технология монтажа подрозетников на бетон
Устанавливаем подрозетник на гипсокартон — стоимость монтажа подрозетника в блок
Особенности монтажа розеток в подрозетники
Монтаж подрозетников до штукатурки

Монтаж подрозетников в кирпичной стене своими руками

Главное правило качественного монтажа подрозетника в кирпичную стену — ответственный и аккуратный подход к этому процессу. Установка подрозетников выполняется на нескольких этапах:

до монтажа проводов — в таком случае, сначала изготавливают коронки, устанавливают подрозетник, а затем к ним подключают кабель;
чаще всего, подрозетники устанавливают после прокладки проводов и определения мест расположения выключателей и розеток;
установка подрозетника после выполнения черновой работы — сначала кабеля разводят в помещении, далее наносится выравнивающая штукатурка, и только после ее высыхания устанавливают подрозетники.

Для стен из кирпича или из пеноблока, рекомендуем остановиться именно на последнем варианте. Среди преимуществ данного метода отметим:

наличие ровной плоскости, которая нуждается лишь в чистовой отделке, таким образом, подрозетник не будет утоплен в стене, при монтаже подрозетника до отделки штукатуркой, возникнут сложности с его поиском;
улучшается внешний вид подрозетника, он не пачкается раствором.

Начинать работы по монтажу подрозетников следует с подготовки материалов и инструментов, таких как:

коронка для подрозеткика для кирпичных стен, диаметром от 65 до 85 мм, для простоты монтажа розетки, выбирайте подрозетник немного большего диаметра, ведь внутри также устанавливают кабеля и дополнительные детали;
строительный или лазерный уровень — позволяют устанавливать несколько подрозетников строго в горизонтальном положении;
в качестве измерительного инструмента воспользуйтесь рулеткой или линейкой, также потребуется карандаш, для разметки мест монтажа подрозетников;
запаситесь подрозетниками, ранее определенных размеров;
зафиксировать подрозетники поможет гипсовый состав, для нанесения которого подготовьте шпатель, а для замешивания состава — емкость и воду.

Инструкция по монтажу подрозетников в кирпичную стену своими руками:

1. Сделайте чертеж предварительного расположения подрозетников в помещении. Согласно полученным данным сделайте разметку на стене.

2. Подготовьте перфоратор со специальной насадкой, диаметром 0,6 см. Наметьте место сверления и начните этот процесс. Коронка должна центрироваться по кирпиче, таким образом, упрощается рабочий процесс.

3. Не надавливайте на перфоратор, Работайте на режиме удара в комбинации со сверлением. Из подготовленного отверстия удалите центральную часть, При наличии нескольких подрозетников в одной плоскости, удалите перемычки между ними.

4. Для удаления пыли используйте обычный или строительный пылесос. После этого, обработайте отверстие с помощью грунта. После полного высыхания грунтовки продолжайте работы.

5. Подрозетники устанавливаются во внутрь отверстия свободно. После этого, заполните отверстие ранее подготовленным составом на основе гипса, равномерно намазав им стену. Установите подрозетник, вдавите в отверстие, излишки смеси удалите шпателем. Выровняйте прибор в соотношении с уровнем, через час проверьте качество монтажа.

Монтаж подрозетников в кирпичной стене цена определяется количеством работы, типом подрозетником и сложностью выполнения работ.

Технология монтажа подрозетников на бетон

Выделяют два вида подрозетников:

старого;
нового поколения.

Первые выполнены из металла, отличаются наличием стальных упоров, не надежно фиксируются на стене и легко из нее выпадают. Рекомендуется использовать для установки розеток в деревянных строениях. В других случаях, устанавливайте новые подрозетники из пластика — они хорошо удерживаются в стене, за счет раствора, которым фиксируются.

В процессе монтажа подрозетником стену потребуется перфоратор, на котором присутствует специальная коронка, а также победитовые сверла и зубья. Диаметр стандартного пластикового подрозетника составляет 6,8 см. Соорудите отверстие немного большего диаметра, чтобы подрозетник с легкостью в него помещался.

Учтите, что пластиковые подрозетники используют для монтажа только в бетонных или кирпичных стенах. При необходимости замены старой розетки на новую, сначала обесточьте помещение и демонтируйте старую розетку.

Для этих целей используется отвертка. Снимите крышку и отсоедините винты на проводах. Снимите старую розетку, снимите старую основу, которая удерживается на дюбелях.

Это в том случае, если старая розетка была наружной. Установите коронку в перфоратор и просверлите отверстие под подрозетник. Его глубина не должна превышать пяти сантиметров. Уделите бетон и мусор пылесосом, а с помощью молотка и зубила подкорректируйте форму отверстия. Соорудите вход под питающие провода, подключите их к подрозетнику. Соорудите заглушку со стороны установки провода.

Наберите в пульверизатор горячей воды и смочите отверстие. Соедините гипс и шпаклевку, замесите раствор, нанесите его во внутрь отверстия. Выровняйте и зафиксируйте подрозетник в соотношении с уровнем, дополнительно зафиксируйте его раствором. Дождитесь полного его высыхания и только после этого устанавливайте розетку. Монтаж подрозетников в бетонной стене — довольно легкий процесс, для выполнения которого достаточно изучить все технологические моменты, связанные с правильным сверлением отверстия в стене.

Устанавливаем подрозетник на гипсокартон — стоимость монтажа подрозетника в блок

На гипсокартонных стенах устанавливают специальные подрозетники. Принцип фиксации данного устройства основан на специальных лапах, установленных сбоку или сзади. Лицевая часть детали отличается наличием четырех винтов, в два раза больше, по сравнению с бетонными.

Два наружных винта фиксируют прибор и розетку или выключатель. Остальные винты немного утоплены в механизме, они выполняют функцию фиксации рамы. Винты отвечают за лапки на подрозетнике, при их вращении они фиксируют прибор в нужном положении.

Поворачивая винт отверткой, лапка начинает двигаться и закреплять подрозетник на стене. Задняя часть прибора отличается наличием специальных отверстий, заготовок под провода. Вырезайте одно из них и установите кабель. Старайтесь сделать так, чтобы провод зашел в подрозетник сзади. Таким образом, значительно облегчается процесс установки розеток или выключателей. Для вырезания отверстия используйте канцелярский нож.

Инструкция по монтажу подрозетника на стену из гипсокартона:

1. Подготовьте рулетку и сделайте замеры по месту расположения розетки.

2. В процессе выполнения этих действий, руководствуйтесь такими стандартами:

розетка должна находиться минимум на 300 мм от пола;
при наличии стиральной машинки в ванной, устанавливайте розетку на 100 см от нее;
расстояние между полом и розеткой в кухне должно составлять минимум 120 см.

3. Соорудите отверстие в гипсокартоне. Для этих целей существуют разные способы:

используйте канцелярский нож, с его помощью отверстие прорезается по заранее начерченному диаметру;
просверлите отверстие с помощью дрели, а затем прорежьте ножом;
коронка под точечные светильники — идеальный вариант, с помощью которого получается качественное отверстие с ровными краями.

Коронка монтируется на шуруповерте или на электродрели.

Бывают ситуации, когда отверстие в стене уже готово и из него торчит ранее выведенный провод. В таком случае, сначала в подрозетнике вырезают отверстие под провод, а затем фиксируют на стене.

Одна пара винтов фиксируется подрозетник на стене, а вторая — регулирует лапки, которые также удерживают этот прибор. Когда подрозетник немного втянется в отверстие, немного ослабьте винты и проверьте качество фиксации. Далее следует процесс установки выключателей и розеток.

Особенности монтажа розеток в подрозетники

Алюминиевый провод, который выходит из подрозетника подключается к розетке. Однако, при недостаточной его длине, устанавливают промежуточный клеммник, выполняющий функцию проводника. выбирайте провода черного цвета, которые имеют контактную пасту. Они отлично соединяются с алюминиевыми и медными элементами.

Одножильный жесткий провод из меди должен иметь запас тока и высокую прочность. Клеммы укладывают на дно подрозетника. Длина медных проводов не должна превышать 1,5 см.

Соедините клеммы с проводами, зафиксируйте розетку. Ровность фиксации розетки проверьте с помощью уровня. Для установки саморезов потребуется шуруповерт. Обязательно обесточьте помещение, перед выполнением работ.

Учтите, что розетки устанавливают после выполнения чистовой отделки.

Монтаж подрозетников до штукатурки

Монтаж любого подрозетника начинается с сооружения отверстия. Для фиксации устройства в стене используют раствор на основе алебастра или гипса. Выделяют три способа создания отверстий под подрозетник:

1. Использование коронки, диаметром в 7 см. Данная деталь отличается наличием зубьев, которые легко проходят через стену. Коронку монтируют на дрель или перфоратор. Во избежание повреждения розетки, провод от нее отведите в сторону и обесточьте помещение, в котором проводят работу. Полностью утопите коронку в стену. Для сверления центрального отверстия, воспользуйтесь сверлами на основе победита. Для того, чтобы подкорректировать размер отверстия и сделать его более аккуратным используйте зубило.

2. Второй метод подразумевает использование ударной дрели или перфоратора. В таком случае, подрозетник устанавливается на стену и обрисовывают его контуры. С помощью победитового сверла, по контуру подрозетника выполняют сверление. С помощью зубила с молотком удалите внутреннее наполнение отверстия.

3. Создание отверстия болгаркой — данный способ актуален, если у вас в доме нет ни дрели, ни перфоратора. С помощью болгарки вырезается отверстие в бетоне, по ранее намеченному контуру. Особую аккуратность уделите участкам, на котором расположен провод. Глубина круга должна быть меньше диаметра подрозетника, доведите его до нужного размера зубилом.

Следующий этап как раз подразумевает подгонку отверстия под подрозетник. Подрозетник должен свободно входить в отверстие. Во внутреннюю часть подрозетника будет установлен гипсовый раствор, выполняющий фиксационную функцию.

Подготовьте раствор на основе гипса, для этого потребуется:

гипс двух вариантов — строительного и медицинского;
алебастр с водой.

Поместите гипс в емкость, постепенно помешивая его добавьте воду. Готовьте раствор небольшими порциями, так как срок его годности не превышает 7 минут. Зафиксируйте подрозетник данным раствором. Наложите раствор в отверстие, установите подрозетник и проверьте его ровность уровнем. Учтите, что винты должны располагаться в горизонтальном по отношении к полу отношении.

После схватывания раствора продолжайте работу. Уложите гипс в боковые части, которые не заполнились раствором. Обмажьте вокруг подрозетника. после высыхания раствора удалите излишки.

Для соединения между собой двух подрозетников используйте бабочку. Это дополнительный элемент соединения. С его помощью фиксируют несколько подрозетников. Двойные и тройные подрозетники устанавливают таким же образом, как и одинарные. Главное требование — ровность и горизонтальность расположения винтов.

Монтаж подрозетника видео:

strport.ru
