Как крепится мауэрлат к стене из газобетона: пошаговая инструкция, схемы

Одним из важнейших нюансов технологии строительства дома из газобетона является крепление мауэрлата. Характеристики блоков не позволяют выдерживать высокие точечные нагрузки, без принятия конструктивных мер стены просто разрушатся. Правильно выполненное крепление подразумевает закладку армопояса, этот этап не рекомендуется пропускать. В случае невозможности его организации мауэрлат соприкасается непосредственно со стеной и фиксируется с помощью проволоки, анкеров, шпилек или нагелей. Способ определяется заранее, при отсутствии опыта этот вид строительных работ лучше доверить специалистам.

Оглавление:

  1. Технология монтажа мауэрлата
  2. Крепление без армопояса
  3. Распространенные ошибки и рекомендации

Возможные способы крепежа

В зависимости от типа обвязочной схемы выбирается один из двух вариантов крепления мауэрлата к газобетону: заливка монолитного ж/б пояса по всему периметру здания или размещение фиксирующих элементов непосредственно в кладку или блоки. Первый метод помимо обеспечения максимальной надежности способствует перераспределению нагрузок, выравнивает стены и защищает их от деформаций, включая усадочные. Наличие армопояса обязательно при ведении строительства в районах с сейсмической активностью, возведении домов из газобетона свыше одного этажа, использовании тяжелых кровельных материалов, сложной формы крыши.

Стандартная инструкция по его закладке включает следующие этапы:

  • Подготовительный: расчет крепежей и подбор интервала между ними. Основным руководством служит схема размещения стропил: при равном числе точки крепления к мауэрлату не должны совпадать с местами закрутки шпилек.

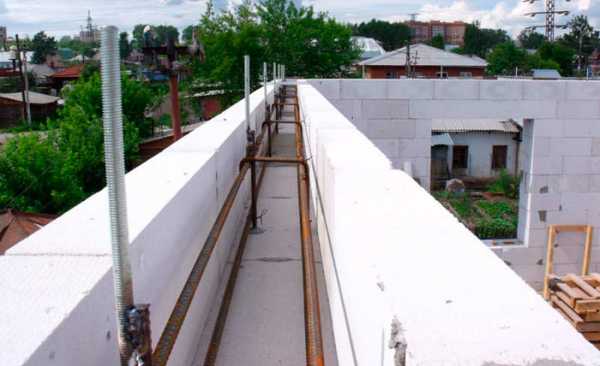

  • Укладка U-образных блоков поверх последнего ряда по всему периметру стены из газобетона. Они выполняют роль опалубки, рекомендуемая ширина – от 25 см.
  • Сборка армирующего каркаса из прутьев толщиной от 10 мм. На этом этапе предусматривается закладка шпилек для фиксации мауэрлата с интервалом не более 1 м, строго вертикально, с привязкой проволокой к основным рядам. Особое внимание уделяется углам, на этих участках металлические стержни загибают на длину не менее ширины пояса. Аналогичные действия повторяют по всему периметру несущих стен, включая фронтоны и перегородки.
  • Организация утепляющей прослойки из уплотненного пенополистирола. Ее размещают ближе к наружному краю газобетонной стены.
  • Заливка внутренней полости бетоном с маркой прочности не ниже М200, уплотнение, удаление излишков и тщательное выравнивание верхнего слоя. Накрытие полиэтиленом и стандартный влажностной уход в течение первых дней.

Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопояса

Приступать к следующему этапу привязки мауэрлата к стенам из газобетона можно через неделю. Снимаются все опалубочные конструкции (их используют при заливке монолитной железобетонной подушки по всему периметру и ширине, такое исполнение характерно для кирпичных кладок, но иногда применяется и для домов из газосиликата). Далее поверх верхней стороны, контактирующей с будущим мауэрлатом, настилается или обмазывается 2 слоя гидроизоляции, этот этап пропускать нельзя. На обработанном антисептиками и антипиренами и хорошо просушенном деревянном брусе отмечаются точки крепления. Проще всего это сделать, приложив его к армопоясу поверх шпилек и ударив кувалдой, отверстия сверлятся согласно диаметру стержней (не менее 14 мм). После этого остается лишь прикрепить мауэрлат к газобетонной стене и закрутить его гайками или шайбами.

Завершающие этапы работ сложно выполнить самому, потребуются силы как минимум 2 человек. Помимо капитальных стен армопояс монтируется на любых участках, на которые опираются элементы кровли (например, коньковые стойки или лежни). При отсутствии опыта стоит просмотреть видео-инструкции на тему «как правильно крепить мауэрлат». При необходимости устранения ошибок, возникших в процессе кладки, лучше обратиться к специалистам, как минимум за консультацией. Монтаж стропил возможен только по окончании всех работ по фиксации мауэрлата и проверки качества соединений.

Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопояса

Как крепится к стене мауэрлат при отсутствии армопояса?

Закладка монолитной ленты своими руками не всегда возможна, в ряде случаев прибегают к другим методам привязки бруса. Самый простой способ – заложение за 3-4 ряда до верха стальной проволоки между блоками. Ее длина подбирается с учетом сечения мауэрлата: при складывании вдвое ее должно быть достаточно на обхват и закручивание. Шаг зависит от расстояния между стропильными конструкциями. К этому варианту часто обращаются при креплении бруса к стене одноэтажного дома из газобетона.

Для легких и малогабаритных построек также подходит насадка мауэрлата на резьбовые шпильки из оцинкованной или нержавеющей стали. Они монтируются в кладку за 1-2 ряда до верхнего края, минимально допустимая величина заглублений таких изделий в стену из газобетона – в 2 раза больше высоты блока. Стандартная длина шпилек – в пределах 1 м, диаметр – от 8 до 24 мм. При необходимости выступающие участки потом срезают.

Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопояса

Крепление мауэрлатного бруса деревянными нагелями возможно как при закладке армопояса, так и без него. Они представляют собой обработанные антисептиками и хорошо просушенные длинные пробки. Их монтируют в стену из газобетона ближе к верхнему краю и соединяют с мауэрлатом посредством скоб. Альтернативным вариантом является их закладка между блоками, число штук – не меньше количества стропил.

Высокую надежность крепления обеспечивают с помощью анкеров: механических или химических. В первом случае способ заключается в ввинчивании расширяющихся дюбелей с сечением в пределах 12-14 мм в газобетон. Второй – в применении химических анкеров (капсульных или в виде тубы с составами на основе полимерных смол). Минимальная глубина закладываемого отверстия – 2 ряда кладки.

Главным преимуществом анкеровки является возможность закрепления мауэрлата без сложных организационных мер в процессе кладки газоблоков, ее достаточно легко провести самостоятельно. Тем не менее, лучшие результаты наблюдаются у максимально неподвижных метизов, то есть либо заложенных одновременно с армопоясом, либо зафиксированных с помощью химических составов (в последнем случае запрещается проведения сварочных работ рядом с соединениями). К минусам способа относят дороговизну: из всех технологий крепление без армопояса анкеровка обойдется дороже всего, и чем она надежнее, тем выше будут итоговые затраты.

Распространенные ошибки и рекомендации по монтажу

К нарушениям технологии крепления мауэрлата при проведении работ своими руками относят:

  • Отсутствие гидроизолирующей прослойки между брусом и верхней частью стены. Предпочтение отдается современным битумно-полимерным мастикам, бюджетным вариантом является рубероид, полиэтиленовая пленка для данных целей не подходит из-за низкой прочности. Минимальное число слоев гидроизоляции – 2.
  • Посадку мауэрлата, необработанного антисептиками (контактирующая сторона остается незащищенной) или использование непросохшей древесины.
  • Монтаж анкеров или шпилек под углом, соединение получается ненадежным.
  • Неправильно подобранная арматура для каркаса, отсутствие нахлестов (рекомендуемый минимум при необходимости продолжения прутьев – 20 см), близкое прилегание металла к стенкам газобетона (для обеспечения нужных 5 см хорошо подходят пластиковые подставки).

При использовании сырой древесины мауэрлат фиксируется гайкой, надежность креплений периодически проверяется, при необходимости они подтягиваются. Это операция проводится как минимум раз в год в течение 4-5 лет, до окончания усадочных процессов. Полностью просохший и устоявшийся брус практически не нуждается в подтягивании, его осмотр проводят в целях профилактики.

stroitel-lab.ru

укладка, установка с армопоясом и без него

Газобетонные блоки считаются востребованными материалами для возведения теплых, недорогих и комфортных строений. Они являются разновидностью ячеистых бетонов, к которым так же относится газосиликат и пеноблок. Процесс кладки данных блоков считается простым и быстрым, поэтому получить готовую коробку дома не составит труда. При этом заблаговременно следует определиться, как будет осуществляться крепление мауэрлата к газобетону. Грамотно проведенная работа обеспечит долгий срок службы конструкции, а также крыша будет легко справляться с многочисленными воздействиями атмосферы.Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопояса

Важно! Обычно осуществляется крепление мауэрлата к газобетону без армопояса, поэтому выбираются какие-либо подходящие для работы крепежи.

Определение нагрузки

Перед укладкой мауэрлата следует определиться с нагрузками. Обычно он изготавливается из древесины или металла. Часто он делается из того же материала, который применяется для создания стропил. Он непременно прочно и надежно фиксируется к стенам строения, после чего к нему прикрепляются стропила, обрешетка и кровельное покрытие. Это позволяет получить единую качественную стропильную систему.

В точках, где стропила опираются на мауэрлат, обеспечивается передача нагрузки, которая далее преобразуется и перераспределяется по всем стенам дома.

Важно! Газобетон считается специфическим материалом, не выдерживающим точечные нагрузки, поэтому с течением времени быстро разрушается, поэтому в регионах, где высока сейсмическая активность, желательно пользоваться технологией, предполагающей формирование армированного пояса.

Перед тем, как крепить мауэрлат к газобетону, рекомендуется произвести расчеты, позволяющие определить нагрузки на этот элемент. Если они являются невысокими, то допускается не пользоваться армопоясом. Если же они высоки, то рекомендуется потратить время и средства для его формирования, чтобы обеспечить надежность и долговечность конструкции.Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопояса

Во время данных расчетов должны учитываться факторы:

  • площадь самого строения;
  • конфигурация дома;
  • материал и тип кровельного покрытия;
  • размеры стропил и иные параметры;
  • климатические условия конкретного региона, где осуществляется строительство здания;
  • наличие мансардного помещения;
  • вид конструкции крыши, так как она может быть двускатная или шатровая, сферическая или какая-либо другая, причем каждый вид обладает своим весом и особенностями.

Наиболее часто осуществляется строительство обычной двускатной крыши.

Из чего делается мауэрлат?

Первоначально следует определиться, из каких материалов будут делаться основные элементы крыши. Для формирования мауэрлата обычно используются материалы:

  • Деревянный брус. Его сечение может быть разным, причем оптимальным считается пользоваться лиственницей. Монтаж бруса осуществляется равномерно по всем стенам дома, причем в местах стыков крепление мауэрлата к стене из газобетона выполняется с помощью прямого замка или гвоздей, обладающих большими размерами.

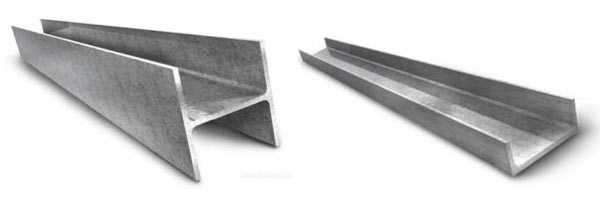

  • Швеллер. Он представлен профилем из металла, обладающим п-образным сечением. Перед тем, как выполнять его укладку, следует убедиться, что на все поверхности нанесено специальное покрытие, гарантирующее прекрасную защиту материала от процесса коррозии.
  • Двутавр. Является обычным профилем, имеющим н-образное сечение.Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопояса

Важно! Для строения из газобетона оптимальным считается использование мауэрлата, сделанного из деревянного бруса.

Основные методы фиксации

Крепление мауэрлата к газобетону может осуществляться разными способами. Для этого выбираются те или иные виды крепежных элементов.

Важно! Желательно устройство конструкции делать таким образом, чтобы мауэрлат находился на расстоянии не меньше 5 см от наружной части стены, поэтому крепление непосредственно на стенах считается затруднительным.

Как закрепить мауэрлат к газобетону без армопояса? Для этого можно пользоваться разными методиками, предполагающими применение разнообразных крепежей.

1. Использование химических анкеров

Они специально предназначены для того, чтобы надежно закреплять разные элементы на газобетонных стенах. Они представлены в нескольких видах, каждый из которых сделан на основе из полимеров.

Важно! Химические анкера в отличие от механических крепежей не способствует напряжению распирания, а это особенно актуально для крепления мауэрлата по краям строения.

Основа из полимеров обеспечивает надежное связывание двух материалов. Кроме применения таких химических анкеров требуется пользоваться гвоздями или болтами, а также нередко используются винты. Для усиления углов, эффективными считаются скобы или пластины.

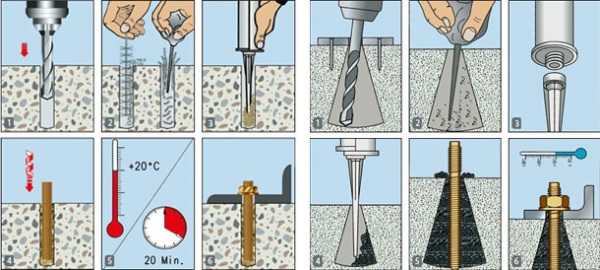

Принцип использования химических анкеров, позволяющих надежно установить мауэрлат на газобетоне, заключается в том, что масса из синтетических элементов надежно внедряется непосредственно в поры газобетона, что обеспечивает надежность соединения блоков с мауэрлатом, представленным брусом или металлическим стержнем.

Сам процесс применения этих крепежей делится на этапы:

  • подготавливается специальное отверстие для заливки химического состава;
  • в него заливается смесь до упора;
  • вставляется стержень из металла;
  • прикрепляется мауэрлат;
  • как только масса застынет, обеспечится надежное соединение элементов.

Считается, что такой метод крепления более надежен по сравнению с использованием механических крепежей. Служит фиксация больше 50 лет, причем наиболее оптимально пользоваться такими химическими анкерами в углах дома, а при этом отсутствует вероятность откола этой части.

Важно! Не допускается в местах крепления осуществлять сварочные работы, так как это приведет к разрушению полимера, поэтому он потеряет свою прочность.

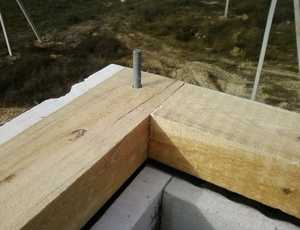

2. Применение специальных шпилек

Этот вариант считается оптимальным для небольшого строения и легкой крыши. Не допускаются серьезные нагрузки на места крепления. Обычно применяется способ, если нет возможности для создания армопояса.

Важно! Специалисты считают этот метод не слишком эффективным, но отсутствуют случаи, когда разрушалась бы конструкция.

Сам процесс крепления делится на этапы:

  • сверлом делаются отверстия в газоблоке, причем расстояние между ними должно быть примерно 1 м;
  • вставляются шпильки, после чего они заделываются с использованием безусадочного раствора, а также допускается пользоваться цементным молочком;
  • создается гидроизоляционный слой, укладываемый непосредственно на стены из газобетона, причем обычно для этого используется рубероид;
  • укладывается мауэрлат на газобетон;
  • он затягивается специальными гайками, причем процедура выполняется через резьбу имеющейся шайбы;
  • после окончания монтажа надо воспользоваться специальными скобами для стягивания;
  • сверху можно сделать стропильную систему.

Такое соединение не считается слишком надежным, поэтому обычно используется для небольших строений и при небольших нагрузках на кровлю.Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопояса

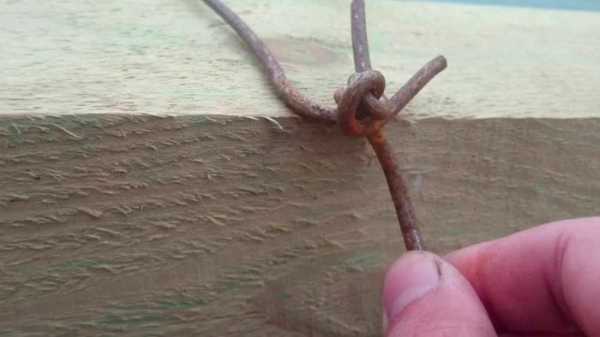

3. Правила применения проволоки

Данный метод считается достаточно востребованным и простым. Пользоваться проволокой надо на непосредственном этапе возведения строения. Она непосредственно вмуровывается в дом. Сам процесс ее использования делится на этапы:

  • во время кладки стен за 2 ряда до самого верха надо продеть между газобетонными блоками проволоку из стали;
  • предварительно проволока скручивается в несколько слоев;
  • концы элементов выпускаются;
  • середина проволоки закладывается в стены;
  • проволока должна обладать такой длиной, чтобы ее концы легко проходили через мауэрлат, а также, чтобы имелась возможность скрутить их;
  • количество проволоки определяется в зависимости от числа устанавливаемых стропил.

Данный метод считается достаточно простым и быстро реализуемым. Не требуется тратить много средств, но подходит этот вариант исключительно для небольших строений и простых видов крыш.Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопояса

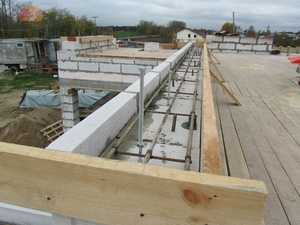

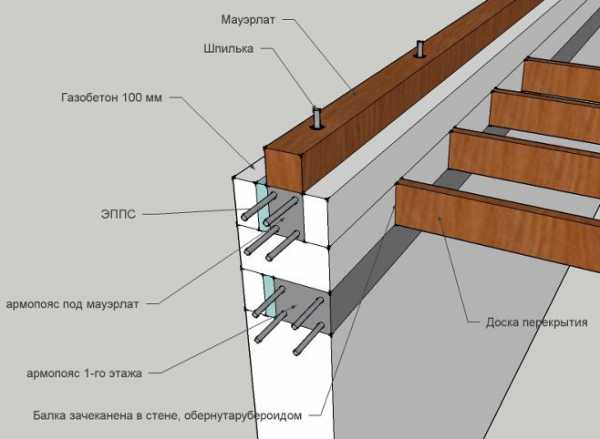

4. Применение армопояса и шпилек

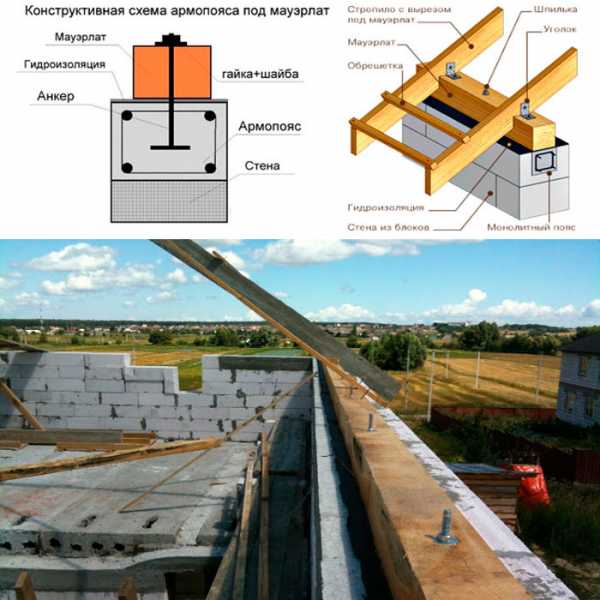

Наиболее надежной фиксация мауэрлата будет при использовании армированного пояса. Он предотвращает возможную деформацию стен, а также придает всему дому высокой жесткости. За счет него все нагрузки перераспределяются равномерно.

Армопояс представлен специальной конструкцией из железобетона. Она проходит по всем стенам строения. Армированный пояс формируется последовательными действиями:

  • по периметру дома создается опалубка, причем обычно используется съемная конструкция;
  • укладывается внутрь нее арматура;
  • устанавливаются специальные шпильки для надежной фиксации опалубки;
  • заливается конструкция качественным бетонным раствором;
  • после его застывания демонтируется опалубка.

После выполненных работ фиксируется мауэрлат на шпильки.Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопояса

Таким образом, для фиксации мауэрлата к стенам, сформированным из газобетонных блоков, могут применяться различные крепежные элементы. Каждый способ обладает своими особенностями, причем для большинства из них не требуется пользоваться армированным поясом. Эти методы гарантируют надежную посадку мауэрлата, его крепление к стенам и эффективную фиксацию самого кровельного покрытия. Все нагрузки при этом будут распределяться по стенам строения. Специалисты уверяют, что при возведении стен из точечных материалов, таких как пеноблоки или газоблоки, лучше всего пользоваться армопоясом, хотя отсутствуют случаи разрушения домов при использовании вышеуказанных методов. Поэтому для стандартных домов с легкой кровлей они являются идеальным выбором.

Посмотрите еще статьи:

kryshagid.ru

Мауэрлат на газобетон без армопояса


Частное и общественное строительство требует применения конструктивных элементов разной сложности. При возведении домов из газобетона употребляют особый элемент – мауэрлат. Существует особая технология, описывающая крепление мауэрлата на газобетон без армопояса. Такой метод строительства значительно повышает надёжность и срок эксплуатации будущего сооружения.

Особенности конструкции

Технология строительства домов из газобетона совершенствуется по объективным причинам – на рынке материалов спрос на газобетонные блоки растёт с каждым днём. Особенности возведения домов из этого материала позволяет проводить качественную застройку в максимально сжатые сроки. Дом, построенный из ячеистого бетона, обладает выгодными теплоизоляционными характеристиками, а также отличается сравнительно небольшой конструктивной массой.

Схема дома из газобетонных блоков

Газобетон имеет недостаток, связанный с трудностью крепления конструктивных элементов друг к другу. Пористое основание стен сложно соединить с основным каркасом, и строителям приходится искать дополнительные пути решения. Мауэрлат является конструктивным элементом, соединяющим стены здания и крышу. Армопояс из железобетона помогает решить проблему, но некоторые домовладельцы пользуются методом крепления мауэрлата на газобетон без армопояса.

Особенность газобетонных сооружений состоит в том, что пористому бетону сложно выдерживать точечное давление напирающих элементов. Мауэрлат представляет собой важный конструктивный элемент, выполняющий функцию нагрузки. В отличие от фундамента, мауэрлат несёт нагрузку, оказываемую только кровельной частью здания – крыши, внутренней части ската и термоизоляционных слоёв.

Работа с металлическим или деревянным мауэрлатом помогает в перераспределении давления на стены. Крепление мауэрлата также облегчает монтажные работы, связанные с установкой стропильных элементов.

Алгоритм расчёта

Работы по установке желаемого материала могут быть исполнены с применением следующих модулей:

Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопояса

Рекомендуемые параметры для мауэрлата

  • Деревянные опоры;
  • Металлический профиль.

Сечение для деревянного бруса выбирается в пределах формата 10 см*10 см. Если кровля обладает особо крупными габаритами, то рекомендуется использовать модули большего размера (10 см*15 см, 15 см*15 см, 15 см*20 см). Существует определённая пропорция, в соответствии с которой проводится крепление мауэрлата для работы – толщина материала должна быть равна 2 толщинам стропильных опор.

Производство мауэрлата из брёвен возможно, но не оправдывает затраченных усилий – сечение бревна сложно подстроить под конфигурацию стропильных компонентов. Характеристики древесины, выбранной для работы, также должны отвечать высоким стандартам. Крепление мауэрлата осуществляется с помощью дерева, которое проверяется на износостойкость и отсутствие механических повреждений.

Оптимальным вариантом считается качественная древесина лиственных пород, обработанная специальными составами. Также возможно применение металлического профиля для работ с креплением кровли. Проведение подобных работ сопровождается использованием швеллера или двутавра, пропитанных антикоррозийными веществами.

Основные значения

Специалист, занимающийся установкой мауэрлата без армопояса, должен произвести правильный расчёт основных параметров. При работе учитываются следующие значения:

Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопояса

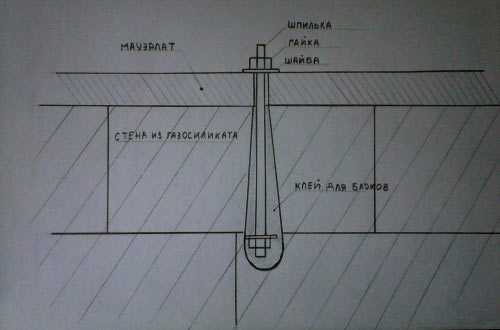

Схема крепления мауэрлата к газобетону без армопояса

  • Площадь застройки;
  • Тип кровельной системы;
  • Особенности кровельного материала;
  • Сейсмоактивность зоны;
  • Влияние климата.

Выделяются различные конструктивные формы крыши, но наиболее распространённой считается двускатная кровля. В качестве примера выгодно произвести расчёт для работ на этом типе кровли. Объём мауэрлата измеряется по формуле V=P*S, где P – периметр настила, а S — сечение бруса или V= N/R, где N – масса бруса, а R – плотность дерева.

Методы крепления

Крепление мауэрлата к газобетону без армопояса может осуществляться в соответствии с несколькими технологиями. Работы по креплению к газобетонным блокам проходят с помощью особых элементов.

Химические анкеры

В основе этого метода лежит применение химических смол, обладающих клеящими свойствами. Жидкий дюбель или другая химическая паста отлично соединяет пористую поверхность газобетона и металлические профили. В малогабаритных строениях допускается фиксация углов с помощью стяжек, скоб и винтов. Анкерное крепление усиливает уровень защиты конструкции.

Работа с химическими составами подразумевает следующий перечень действий:

Использование химического анкера для крепления мауэрлата

  • Заполнение отверстия клеящей массой;
  • Фиксация металлического каркаса;
  • Контроль застывания состава.

Отмечается, что укреплённые таким способом углы отличаются большой стойкостью и длительным сроком эксплуатации (до 50 лет). Запрещается проводить сварочные работы с зафиксированными металлическими профилями, так как химические анкеры чувствительны к высоким температурам.

Шпильки для крепления

Строительные шпильки отлично подойдут для малогабаритных строений, где крепление мауэрлата осуществляется для того, чтобы он выполнял функцию армированного пояса.

Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопояса

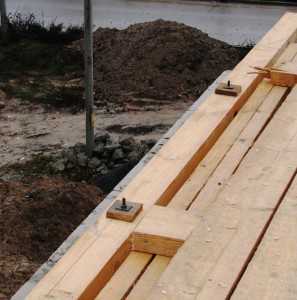

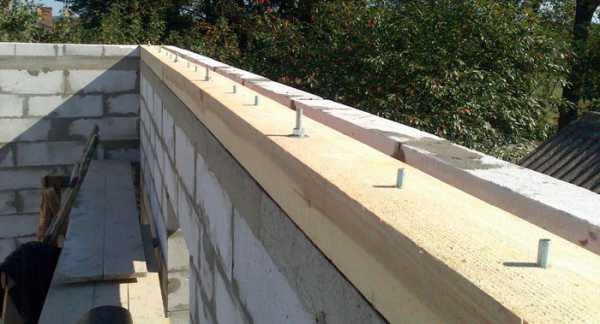

Крепление мауэрлата к газобетону с помощью шпилек

Работа с применением шпилек подразумевает следующий перечень действий:

  • Сверление отверстий на расстоянии 1,5 м;
  • Фиксация шпильки цементным составом;
  • Установка гидроизоляционного слоя;
  • Установка мауэрлата;
  • Крепление бруса коваными скобами;
  • Установка кровельной системы поверх конструкции.

Стальная проволока

С помощью стальной проволоки определённой толщины можно добиться аналогичного результата в монтажных работах. Использование такого метода предполагает следующую последовательность действий:

Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопояса

Крепление мауэрлата проволокой

  • Замуровывание скрученной проволоки в стены здания;
  • Контроль правильного положения проволоки в газобетоне;
  • Контроль свободного прохождения проволоки через брус;
  • Расчёт необходимого числа компонентов в соответствии с числом стропил.

Опирание стропил на стены из малогабаритных блоков пористого бетона может осуществляться с помощью специальных укреплённых балок – кронштейнов. Кронштейны производятся из металла с антикоррозийным покрытием. Фиксация происходит с помощью проволочных стяжек, саморезов, пластин и перфорированной ленты.

Видео по теме: Крепление мауэрлата к газобетону без армопояса


specnavigator.ru

назначение бруса, виды креплений и правила их монтажа

Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопоясаПри соединении газобетонных блоков с другими элементами конструкции возникают трудности. Обычный крепеж не может удержаться в пористом материале. Особенно важно это при установке массивных деталей. Существует несколько вариантов монтажа, позволяющих прикрепить мауэрлат на газобетон без армопояса.

Назначение мауэрлата

Одним из главных несущих элементов конструкции строения является мауэрлат. Он отвечает за распределение нагрузки от всех элементов крыши: утеплителя, стропильной системы, обшивки внутренней стороны скатов, покрытия кровли. Его значение соизмеримо с важностью фундамента для здания.

Нагрузки бывают очень большими. Скаты кровли оказывают распирающее воздействие в перпендикулярном направлении к стенам. Ветер и слой снега усиливают давление. Точечные нагрузки особенно разрушительны для стен из штучных материалов — кирпича и газобетона. Поэтому требуется распределить воздействие по всей длине конструкции. Брус из дерева хорошо справляется с этой задачей, упираясь в торцевую часть стены и плотно прилегая к ней.

Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопоясаНаличие мауэрлата также упрощает процесс монтажа стропильной системы. Соединять между собой деревянные элементы легче, чем прикреплять их к монолитной стене. Это дает возможность сделать разные варианты соединений: подвижных или глухих с применением крепежей.

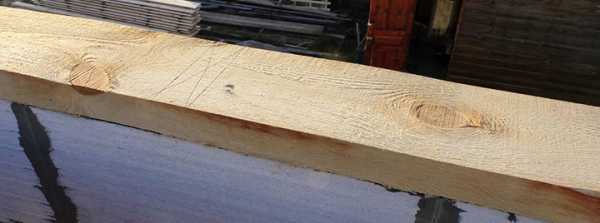

Для мауэрлата подбирается деревянный брус с размерами от 100х100 до 150х200 мм. Этот элемент должен быть в два раза толще стропильной ноги. Ширина подбирается по толщине стены. Лучше оставлять до 50 мм между краем бруса и ребром стены с обеих сторон. Такое расположение позволит защитить мауэрлат от погодных условий и качественно утеплить его.

Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопояса

Если изготавливать этот элемент из бревен, то монтаж стропильных ног и крепление к основанию может усложниться. Потребуются определенные плотницкие навыки для работы. Обязательно подбирается качественная древесина высшего сорта, без выступающих сучков, искривлений, признаков гниения и трещин.

Лучший выбор — материал из лиственных пород, но его не всегда можно найти. В качестве альтернативы применяют тщательно отобранную сосну. Стропильная система может состоять из металлических элементов. В таком случае мауэрлат изготавливается из стали (двутавр или швеллер).

Каркасные сооружения, дома из бревен и бруса могут обходиться без мауэрлата, его роль сыграет верхний ряд конструкции стен. Бетонные постройки менее восприимчивы к точечной нагрузке, поэтому тоже могут обойтись без опорной надстройки для крыши, если перекрытие будет крепиться к выступающим балкам.

Для крепления мауэрлата к керамзитоблокам без армопояса используется замкнутая схема, предполагающая сооружение рамы, огибающей здание по периметру. Такая конструкция наиболее надежна. Если из газобетона делаются и фронтоны, то выполнить рамочную схему укладки не получится. В этом случае нужно обеспечить максимально прочное сцепление стены и бруса.

Варианты крепления

Каждый из вариантов монтажа мауэрлата имеет свои достоинства и недостатки. Есть несколько ситуаций, в которых можно обойтись без армопояса и использовать альтернативные типы крепления:

  • дом или постройка для хозяйственных нужд имеет небольшие размеры;
  • конструкция крыши несложная и обладает средним весом;
  • особенности климата исключают сильные ветра и большой снежный покров;
  • структура стропильной системы максимально снижает нагрузку на стены.

Уменьшение давления обеспечивается использованием стропил висячего типа, надежно зафиксированных затяжками с горизонтальным расположением. Наклонные стропила с опорной точкой у конька, имеющие шарнирную связь, также могут снижать нагрузку.

С использованием проволоки

Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопоясаНаиболее простой вариант, в основном применяемый при строительстве стен из кирпича. Между 4−5 верхними рядами раскладываются стальные проволочные пучки, содержащие по 3−4 жилы с диаметром 3 мм. Их концы должны выглядывать с обеих сторон стены. Выпуска проволоки должно хватать на охват бруса мауэрлата, затяжку и скручивание петли. Пучки проволоки и последующие узлы соединений должны располагаться между парами стропил.

После подготовки стены нужно разложить гидроизоляцию на ее торце. Поверх конструкции укладывается и выравнивается брус. Далее, создается петля из проволоки и затягивается при помощи монтировки. Нужно обеспечить плотное прилегание бруса к поверхности стены.

Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопояса

Размещение пучков для газобетонных блоков проводится перед двумя последними рядами. Этот материал объемнее и тяжелее кирпича, поэтому использование проволоки для крепления крыши к стенам из газобетона не всегда оправдано на практике.

На анкеры и дюбели

Газобетон довольно хрупкий материал, поэтому вкручиваемые анкеры и дюбели могут создать трещину или скол на поверхности. Для качественной фиксации потребуются максимально длинные анкеры — 300−500 мм. Такие крепления стоят довольно дорого. Установка мауэрлата с применением анкеров включает несколько этапов:

  1. Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопоясаПервым делом нужно проложить гидроизоляцию между соединяемыми элементами. Контакт древесины с материалом другого типа приведет к появлению сырости и разложению.
  2. В качестве барьера для влаги можно использовать рубероид. Полоса гидроизоляции должна покрывать торец стены полностью, выступающие части можно будет потом обрезать. Укладка защиты проводится сухим способом (мастика для битума не применяется).
  3. На торцевой части стены размещается мауэрлат. Здесь важна точность расположения бруса.
  4. Проводится разметка под стропильные ноги, между которыми будут располагаться анкеры с тем же шагом.
  5. Дрелью с перьевидной насадкой просверливаются сквозные отверстия в брусе.
  6. Через подготовленное отверстие перфоратором создается канал в стене под анкер.
  7. Анкер забивается молотком в материал до упора.
  8. Ключом затягиваются все гайки, прижимающие брус к стене.

Наращивать короткие участки бруса можно при помощи замковых соединений типа «в полдерева» и «в лапу». Их нужно будет закрепить шпилькой или анкером. Углы совмещаются аналогично, для лучшей фиксации их можно усилить скобами из стали.

Лучше использовать брусья с одинаковой длиной для стыковки на стене.

При помощи химических анкеров

Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопояса

Химические анкеры являются новым способом крепления мауэрлата к стене из газобетона. В продаже имеется множество различных видов, поэтому часто можно наткнуться на подделку. Для покупки надежного материала лучше отдавать предпочтение проверенным маркам: Sormat, Tox, Hilti, Tecfix, Nobex, KEW, Fischer, Tecseal, Technox.

Химические анкеры отличаются способом применения. Ампульный тип — капсула, содержащая состав из 1−2 компонентов, помещается в отверстие под анкер. При взаимодействии с воздухом вещество быстро затвердевает. Разрушение ампулы происходит при забивании в отверстие шпильки или анкера, состав покрывает все свободное пространство, включая резьбу. Застывание происходит через 25−45 минут, в зависимости от температуры воздуха. Такое крепление прочно фиксирует материал и выдерживает большие нагрузки.

Альтернативным видом является полимерная смесь в тубах или картриджах, распределяемая пистолетом-дозатором (в некоторых случаях подходят и обычные модели для герметиков и «жидких гвоздей»). Установка крепления в газобетон проходит следующие этапы:

  1. Под анкер просверливается отверстие при помощи бура и насадки сферической формы с круглым ограничителем.
  2. Выемка должна располагаться перпендикулярно стене, ее глубина ограничивается упором.
  3. Сферической насадкой внутри отверстия формируется конус с вершиной у внешней части стены.
  4. Бур возвращается в перпендикулярное положение и извлекается из стены.
  5. Из канала вычищается пыль ручным насосом, зонд должен быть погружен на максимальную длину.
  6. Продув повторяется до 4 раз, пока отверстие не будет полностью чистым. Любые посторонние частицы снижают эффективность крепления химического анкера. Можно также использовать специальную круглую щетку.
  7. В канал вставляется муфта из пластика. Она обеспечит аккуратный край и ровное расположение анкера.
  8. Картридж вставляется в пистолет. Нужно выпустить немного вещества из тубы, чтобы проверить его однородность.
  9. Носик помещается в отверстие с муфтой и полость заполняется составом на ¾ всего объема.
  10. Анкер вкручивается в пластичную смесь, его положение должно быть строго перпендикулярно. Эту процедуру можно выполнить пальцами, без использования вспомогательных инструментов.
  11. Через 45 минут (при температуре около 20 градусов) крепление будет готово к нагрузкам.

Химические анкеры для установки мауэрлата на газобетон обладают рядом достоинств:

  • создают долговечное (служит до 50 лет) крепление с высокой прочностью;
  • полимерный состав невосприимчив к биологическому и химическому влиянию;
  • отсутствует распирающее давление внутри материала, что значительно снижает возможность появления сколов и трещин;
  • композит проникает в поры газобетона и обеспечивает максимально прочное соединение всех элементов.

У материала есть и некоторые недостатки:

  • Высокая стоимость. Для пористого газобетона потребуются глубокие каналы, а значит и большое количество композита.
  • Химические анкеры не выдерживают высоких температур. Но нагрев более 100 градусов — редкость для мауэрлата, поэтому минус не является существенным.

Применение вмурованных шпилек

Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопоясаМожно закрепить мауэрлат на газобетоне без армопояса с использованием шпилек, которые выпирают из стены и удалены друг от друга на необходимое расстояние. Расположение вмурованных креплений нужно отметить на брусе. Для этого мауэрлат укладывается сверху и слегка прижимается. Концы креплений оставят на материале следы.

Затем на штыри нанизывается гидроизолирующая полоса, накладывается брус с подготовленными отверстиями. Концы шпилек уплотняются шайбами и затягиваются при помощи гаек. Мауэрлат оказывается плотно прижатым к стене.

Для вмуровывания шпилек при строительстве стены нужно просверлить в газобетоне отверстие глубиной до 500 мм и диаметром, превышающим размер штыря на 3−4 мм. Кладочный клей используется для заполнения канала. В композитную массу вводится шпильку до упора и оставляется до полного высыхания.

Другим вариантом монтажа шпилек является их приваривание к пластинам из металла в перпендикулярном положении. Полоски укладываются в шов перед завершающим рядом блоков из газосиликата. Они обеспечивают фиксацию шпильки и защиту от выдергивания. В верхних блоках предварительно нужно просверлить отверстия под штыри. Края керамзитоблоков рихтуются для избегания перекосов от толщины металлических пластин.

tvoidvor.com

Мауэрлат как крепится к стене газобетона: способы плюсы минусы

Мауэрлат –конструкция, призванная принять и равномерно распределить нагрузку, создаваемую крышей и воспринимаемую стенами. С его помощью обеспечивается устойчивость крыши, при условии, что крепление мауэрлата было произведено по всем правилам. Для этого нужно знать, что такое мауэрлат, как крепится к стене газобетона, а также в какой последовательности должны выполнять работы.

Нужен ли мауэрлат?

Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопояса

Без мауэрлата возможна установка кровельных систем на каркасные дома, а также постройки, возведенные из бруса и бревен. У них функцию этого конструктивного элемента может выполнить верхний венец бревен или верхний брус. Для зданий из газобетона это недопустимо, а потому установку мауэрлата необходимо производить в обязательном порядке.

С его помощью можно:

  • существенно укрепить коробку здания;
  • повысить жесткость монтируемой крыши;
  • выровнять в горизонтальной плоскости верхний венец стены;
  • обеспечить крепление кровельной конструкции и стен здания.

Толщина мауэрлата зависит от конструктивных особенностей монтируемой кровли. Чаще всего для его изготовления используется брус, размером 150 х 150, 150 х 100 или 80 х 180 мм. Допустимо также использование очищенных от коры и обрезанных с одной стороны бревен. Обрезка производится с целью обеспечения максимального прилегания конструкции с поверхности стены.

Влажность используемой древесины должна соответствовать нормативным требованиям. При использовании «сырой» древесины должна быть предусмотрена возможность регулировки гайки анкера один раз в пятилетку. После высыхания бруса усадка влажной древесины будет происходить менее интенсивно, а потому подтягивание гайки надо будет производить реже.

Подготовленная древесина подвергается специальной обработке антисептическим составом, чтобы максимально защитить конструкцию от гниения и поражения насекомыми. Перед укладкой бревно стоит обернуть гидроизоляционным материалом, например, битумно-полимерным. От использования рубероида лучше отказаться.

Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопояса

Если монтируется металлический каркас, для изготовления мауэрлата используется прокат: швеллер или двутавр. Его можно подвергнуть обработке антикоррозионными составами.

Вернуться к содержанию

Особенности установки мауэрлата

Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопояса

Укладку мауэрлата необходимо производить таким образом, чтобы до внешнего края стены оставалась некоторое расстояние. Как правило, порядка 5 см. Иногда предусматривается выступ, в который должна упираться монтируемая конструкция. Впоследствии кровельная система должна будет прикрепить к данной конструкции.

Для увеличения срока службы конструкции, изготавливаемой из древесины, обязательно предусматривается гидроизоляция. Для этого используется рубероид или любой другой гидроизоляционный материал.

Вернуться к содержанию

Способы крепления к газобетонной стене

Предпочтительны вариантом можно назвать установку элемента по всему периметру стены. Для соединения отдельных элементов в единое целое желательно использовать прямой замок, размеры которого напрямую зависят от геометрических параметров используемого бруса. Для надежности в замок дополнительно забиваются гвозди для образования жесткой цельной системы, к которой впоследствии крепятся стропила.

Чтобы закрепить мауэрлат можно воспользоваться несколькими способами:

  • химическим;
  • механическим.

В первом случае используется специальные крепежные капсулы. Химическое вещество, проникнув внутрь материала, обеспечивает надежную фиксацию мауэрлата. При этом улучшается состояние верхнего слоя и повышается степень тепло и гидроизоляции. Капсулы, используемые для крепления, отличаются доступной стоимостью.

Для изготовления мауэрлата необходимо использовать только качественные материалы. У древесины не должно быть сучков. Гидроизоляционный слой не должен иметь повреждений, что достигается путем использования специального инструмента.

При механическом креплении необходимо соблюдать определенный порядок действий:

  1. дюбеля вставлены в подготовленные заранее отверстия;
  2. ввинчен крепежный элемент;
  3. в газобетон прочно вдавлены зубья гарпуна;
  4. расширена поверхность;
  5. произведено крепление.

Крепление мауэрлата должно производиться таким образом, чтобы соседние звенья не были связаны друг с другом. Это позволяет повысить устойчивость конструкции. Однако механическое крепление предполагает создание усилия распирания, что может спровоцировать некоторые проблемы по краю конструкции.

Вернуться к содержанию

Крепление с помощью анкерных болтов и армопояса

Для зданий, построенных из газоблоков, наличие армопояса обязательно, так как этот строительный материал недостаточно прочный, что может вызвать определенные трудности при монтаже крепежа, особенно анкерных болтов. Поэтому вопрос о том, нужен ли мауэрлат, в данной ситуации не актуален: без него просто не обойтись.

Крепежные элементы для мауэрлата должны быть заложены заранее. Для устройства армированного пояса желательно использовать U-образные блоки, с помощью которых можно сформировать характерный желоб по всему периметру наружной стены. Для исключения образования промежутков угловые блоки пропиливаются.

Сборку арматурного каркаса производят с использованием 12-миллиметровой арматуры, которая перевязывается 6-миллиметровыми перемычками. К заложенному внутрь желоба каркасу крепятся анкера с резьбой. Они должны занять определенное пространственное положение, которое контролируется с помощью натянутой лески или шнура. Анкера располагают под прямым углом к мауэрлату как можно ближе к верхнему брусу.

Узлы крепления должны располагаться по всему периметру стены. Их количество напрямую зависит от числа стропил: как минимум их должно быть столько же или больше. Располагать крепления необходимо таким образом, чтобы избежать контакта со стропилами в будущем. С целью уменьшения финансовых затрат возможна заливка не цельного армопояса по всему периметру стены, а только отдельных бетонных подушек.

После того, как арматурный каркас вместе с анкерными болтами будет заложен в сформированный заранее желоб, производится заливка бетона. Для формирования монолитной конструкции процесс заливки нельзя прерывать. Работы должны производиться непрерывно вдоль наружной стены. Желоб должен быть заполнен бетоном за один проход.

Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопояса

После полного высыхания бетона анкеры будут надежно зафиксированы в заданном пространственном положении. При этом очень важно обеспечить их точное позиционирование во время застывания раствора.

Как только бетон наберет необходимую прочность, производится укладка брусьев на бетонный пояс и анкеры, которые должны оказаться внутри заранее просверленных в дереве отверстий. Затем закручиваются гайки для крепления брусьев.

Для определения местоположения отверстий в брусе, его предварительно укладывают сверху на болты, а затем оказывают силовое воздействие, достаточное для появления вмятин на древесины. В этих местах просверливаются отверстия, предназначенные для анкеров.

Вернуться к содержанию

Крепление с помощью металлических шпилек

При небольшой площади дома и незначительном давлении на стены, можно рассмотреть вариант использования замурованных в стену шпилек. Шпилька для крепления мауэрлата имеет квадратное поперечное сечение с шириной минимум 5 см или поперечное ответвление.

Шпильки в нужном пространственном положение фиксируются в последнем или предпоследнем ряде газобетона. При этом их выступающая часть должна иметь длину, достаточную для прохода бруса или фиксирования контргайки. Как правило, это минимум 3 см.

Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопояса

Как только шпильки займут отведенное им место производится установка брусьев с просверленными насквозь отверстиями. Когда последние займут необходимое им пространственное положение, производится закручивание гаек.

Если от заливки монолитного армопояса решено отказаться, используют опорные подушки. При длине 40 см такие подушки имеют высоту около 22 см. Чтобы предотвратить загрязнение резьбы до начала заливки бетона резьбу шпилек оборачивают строительным скотчем.

Таким образом, мауэрлат к газобетону прикрепить можно по-разному. Какая система крепежа должна использоваться в конкретном случае, зависит от особенностей монтируемой кровли и используемых крепежных элементов.

Не нашли ответов в статье? Больше информации по теме:

dachaorg.ru

Крепление мауэрлата к газобетону проволокой, анкерными болтами и шпильками

Тот, кто интересовался строительством частного дома или тем более сам возводил такие строения, знает, что такое мауэрлат и насколько важно его правильное крепление для всей конструкции в целом. Для тех же, кто мало знаком пока со строительным делом, поясним, что мауэрлат — это особая деревянная конструкция, предназначение которой — принятие основной нагрузки от крыши и ее равномерное распределение по стенам дома. Именно к нему крепятся ноги стропил, и им обеспечивается конструкционная устойчивость всей крыши.

Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопояса

Схема крепления мауэрлата к газобетону.

Надежное и грамотное крепление мауэрлата к стенам — это ответственная операция, так как от ее точности зависит не только прочность всей крыши, но и ее долговечность. На самом деле мауэрлат может быть даже в виде двутавровой стальной балки или швеллера, если стропила на крыше также представляют собой металлическую систему, но такие случаи, особенно в частном строительстве, крайне редки.

Надежность крепления к газобетону напрямую зависит от точности всех предварительных расчетов и техники установки. Минимальное сечение деревянного бруса или бревна составляет 10х10 см, но лучше больше. Если в качестве мауэрлата планируется использовать бревно, то его необходимо стесать с одной стороны настолько точно, чтобы оно плотно прилегало к верхней грани стены из газобетона.

Подбор материала и расчет параметров

Установка мауэрлата несет в себе две основные функции:

  1. Равномерное распределение нагрузки от крыши на все несущие стены дома.
  2. Крепление конструкции крыши к коробке сооружения.

В качестве основы используется деревянный брус размером от 10х10 до 15х15 см.

В качестве основы берется деревянный брус размером, как уже говорилось выше, от 10х10 до 15х15 см. Лучше всего брать брус из лиственных пород дерева, который предварительно должен пройти антисептическую обработку. Все брусья должны равномерно покрыть весь верх стен, а для надежного скрепления их между собой используется прямой замок. При этом замок лучше дополнительно усилить, вбив для скрепления гвозди.

В итоге у вас получится единая жесткая система, когда брусья надежно скрепляются с двумя соседними и образуют надежную опору для будущих стропил. Брусья всегда чуть уже, чем кладка из газоблоков, поэтому их нужно сдвигать к внутреннему краю, чтобы оставалось свободное пространство между брусом и внешним краем стены не менее чем в 5 см шириной. В некоторых случаях по внешнему краю укладывают ряд кирпичей, в которые и будут упираться боковины мауэрлата.

Помните, что, прежде чем перейти к креплению мауэрлата к газобетону, необходимо будет проложить между деревом и стеной качественную гидроизоляцию.

Разновидности крепления мауэрлата

Всего существует несколько способов, как крепить мауэрлат к газобетону. В силу того что данный крепеж должен быть максимально прочным и не допускать даже малейших сдвигов конструкции, в современной строительной технологии используются несколько высоконадежных видов фиксации этих элементов между собой. Это крепление с помощью:

  • надежной стальной проволоки;
  • вмурованных в армированный пояс анкеров;
  • металлических шпилек, торчащих из железобетонного пояса.

Рассмотрим данные виды крепления к газобетону подробнее.

Крепление стальной проволокой

Крепление мауэрлата проволокой: 1 — Стяжка, 2 — Мауэрлат, 3 — Гидроизолятор, 4 — Стропило, 5 — Проволока, 6 — Крепеж.

Еще при укладке стен, за два-три ряда до ее верха, между кирпичами просовывают стальную проволоку таким образом, чтобы кирпичами фиксировалась ее середина.

Оба конца должны быть такой длины, чтобы их хватило для надежного закрепления бруса к стене. Для этого проволока должна пройти сквозь отверстие в мауэрлате и надежно стянута.

Число таких связок не регламентируется, но их количество лучше приравнивать к числу ног стропил.

Крепление анкерными болтами

Для лучшего крепления мауэрлата опытные строители советуют соорудить армированный пояс. Помимо того что с таким бетонным поясом крепление к брусу будет удобным и надежным, армопояс еще и увеличивает прочность всей коробки в целом, делает ее более жесткой. Кроме того, армированный пояс позволяет идеально точно выровнять по горизонтали верхнюю границу стен, что крайне важно для обеспечения и прочности, и надежности.

Крепление мауэрлата анкерными болтами.

Если стены дома выстроены из газобетона, то крепление мауэрлата невозможно без армопояса, так как сам газобетон — слишком мягкий материал, чтобы обеспечить надежность фиксации анкерных болтов, шпилек или иных крепежных элементов.

Соорудить армированный пояс лучше всего с помощью особых U-образных блоков, которые выкладывают по верхней грани стен таким образом, чтобы образовалась единая и непрерывная линия желоба. На углах используются блоки со спиленной боковиной, чтобы линия желоба не прерывалась. Именно в этот желоб устанавливают арматуру из 12 и 6 мм (поперечных) прутьев. После установки арматурного каркаса желоб заливают бетонной смесью, при этом делают это непрерывно и за один заход.

Но еще до заливки бетоном в желоб армированного пояса устанавливаются анкеры с резьбой. Крепятся они с помощью вязальной проволоки. Их крепления должно быть максимально ровными, для этого используется натянутый шнур или леска. Анкеры должны быть как можно ближе к верхней поверхности бетона и к брусу соответственно, при этом стоять максимально перпендикулярно к линии мауэрлата.

Количество креплений не регламентируется, но их число должно быть не меньше, чем количество стропил, при этом нужно разместить их так, чтобы они не оказались ими накрыты, поэтому постарайтесь разметить точки крепления как можно точнее.

Крепление мауэрлата с гидроизоляцией.

После застывания бетонного раствора анкеры оказываются надежно закрепленными в его толще. Такое крепление является наиболее надежным из всех мыслимых вариантов.

После окончательного просыхания на бетонный пояс и анкеры укладываются брусья таким образом, чтобы анкеры проникали в заранее просверленные в дереве отверстия. После этого крепление происходит с помощью закручивания гаек с шайбами.

Чтобы точно вычислить места для будущего отверстия под анкерные болты, нужно уложить брус поверх болтов, а затем ударить несколько раз киянкой или ее аналогом сверху. В древесине появятся вмятины от контакта с болтами, вот на этом месте и нужно сверлить отверстия.

Иногда для экономии делают не сплошной бетонный пояс по всей длине стены, а отдельные бетонные подушки. То есть делают аналог ям в кирпичной кладке, куда укладывается арматура и заливается бетон по той же технологии, что и пояс. Там также необходимо прикрепить к арматурным прутьям анкерные гнезда.

Крепление металлическими шпильками

Крепление мауэрлата металлическими шпильками.

Если у вас небольшой дом и давление на него со стороны крыши не предполагается слишком большим, то для скрепления стен с брусом мауэрлата можно использовать более легкий вариант крепления — вмурованные в стену шпильки. Эти шпильки представляют собой стальные крепления в виде болтов с поперечным ответвлением или основанием в виде квадрата со сторонами от 5 см.

Еще на стадии возведения кирпичной кладки в стену вмуровываются данные шпильки, их устанавливают за один или два ряда до окончания строительства. Свободная длина шпилек должна быть достаточной, чтобы пройти через брус или зафиксировать контргайки.

Дальнейшая технология напоминает фиксацию с помощью анкерных болтов. Также отмечаются места для просверливания отверстий, устанавливаются брусья и закручиваются гайки.

Важность гидроизоляции при монтаже

Выбрав один из предложенных вариантов крепления, проведите точный подсчет необходимых вам крепежных элементов и их будущее местоположение. Помимо этого, необходимо провести одно важное мероприятие.

Это обеспечение хорошей гидроизоляцией.

Между стеной и деревом бруса должно быть уложено несколько слоев подходящей гидроизоляции.

Это может быть как простой рубероид или полиэтилен, так и дорогостоящие современные материалы. Необходимость в такой изоляции крайне важна, так как без нее в месте контакта будет скапливаться влага, которая способна в кратчайшие сроки разрушить всю структуру древесины. Только после укладки выбранной изоляции можно продолжать монтаж мауэрлата.

1poderevu.ru

Технология установки и крепления мауэрлата на газобетон

Эксплуатационный срок крыши напрямую зависит от прочного и качественно закреплённого мауэрлата, который не только принимает кровельную нагрузку, но и способствует её перераспределению на конструкцию несущих стен. Для крепления на газобетон целесообразно использовать традиционный деревянный мауэрлат. Особенно важно тщательно подготовить все составляющие, включая деревянные брусья, крепёжные элементы, арматурный каркас и качественную гидроизоляцию.

Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопояса


[contents]

Подготовка стен из газобетона

Подготовка основания является первым этапом, который необходимо произвести перед креплением мауэрлата. Стены из газобетона нуждаются в установке армирующего пояса, который предупредит продавливание газобетона и равномерно распределит динамическую и статическую силы. Параметры минимального размера бетонной ленты составляют 200 х 150 м., а местом крепления служит внутренняя поверхность стены.

Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопояса

Установка опалубки

Основные этапы подготовки стен:

  • сооружение опалубки по периметру строения с обязательной обработкой фронтонов;
  • создание железобетонного пояса из u-образных блоков;
  • сборка каркаса из арматуры с толщиной в один сантиметр с выступом на четыре сантиметра;
  • установка шпилек с резьбой и диаметром 14 мм, выдерживая шаг в метр, что позволяет увеличить жёсткость крепления;
  • заполнение блоков бетоном серии М-200.

Для затвердения требуется не меньше недели, после чего снимается опалубка и можно приступать к креплению мауэрлата.

Подготовка мауэрлата

В качестве мауэрлата стандартно используется деревянный брус или бревно с сечением 10 х 10 см или 15 х 15 см. Древесина требует обработки антисептическими средствами, которые предотвратят процессы гниения, и продлят срок эксплуатации. После обработки необходимо обернуть брус битумно-полимерной гидроизоляцией.

Следует использовать только качественный брус, не имеющий сучков и трещин, обладающий влажностью, соответствующей строительным нормам. Если используется «сырая» древесина, то необходимо установить регулировочную гайку анкера, посредством которой один раз в год подтягивается конструкция.

Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопояса

Технология крепления мауэрдата к армопоясу

Правильное крепление мауэрлата

Для выполнения правильного и надёжного крепления используются Т- и Г- образные анкеры с шайбами и гайками. Стандартная резьба может быть М12 или М14. При обустройстве конструкции в условиях сейсмической опасности необходимо выдерживать шаг крепления на уровне метра.

Механический тип крепежа

  • установка дюбелей в подготовленные заранее отверстия;
  • ввинчивание крепёжного элемента;
  • прочное вдавливание зубьев гарпуна в газобетон;
  • расширение поверхности;
  • надёжная фиксация конструкции.

Такой способ крепежа относится к категории высокозатратных, что обусловлено значительной стоимостью анкеров и специальных дюбелей с гарпуном.

Химический тип крепежа

Менее затратный способ крепления мауэрлата, позволяющий выполнить качественное и надёжное крепление на газобетонные стены. Основан на использовании капсулы с химическим веществом, которое проникает через поры материала и прочно фиксирует конструкцию. Газобетонная поверхность при таком варианте крепежа получает дополнительную теплоизоляцию и гидроизоляцию.

Монтаж мауэрлата на газобетон – Мауэрлат на газобетон без армопояса

Технология крепления с помощью химических анкеров

Узнайте больше о креплении мауэрлата:

Способы крепления

Завершающим этапом работ является монтаж и крепление стропильной конструкции с использованием одного из двух способов.

Первый способ крепления отличается лёгкостью исполнения и заключается в нескольких последовательных действиях:

  • выполнение в досках запила с глубиной на треть толщины доски;
  • пара оцинкованных гвоздей забивается крест-накрест с боковых частей;
  • крепление конструкции дополнительным гвоздём, который забивается сверху;
  • использование крепёжных уголков для окончательного закрепления стыков.

Используемые для крепления гвозди, а также металлические уголки должны быть высокого качества, что позволит выполнить надёжное крепление стропильной системы.

Применение для крепления второго способа незначительно усложняет процесс, тем не менее такие работы также могут быть выполнены самостоятельно при соблюдении технологии. Основное преимущество заключается в том, что нет необходимости выполнять запил в стропильных ногах, а все действия производятся в два этапа:

  • подшивание снизу специального опорного бруска длинной в метр, который должен надёжно упираться в мауэрлат;
  • пара оцинкованных гвоздей вбивается крестообразно и дополняется третьим гвоздём, который закрепляется сверху конструкции.

Такой вариант крепежа целесообразно использовать для стропил, которые обладают незначительной высотой. Для грамотного крепления связующего бруса необходимо использовать только качественный пиломатериал, а также выполнить предварительные расчёты.

Подробнее о монтаже узнаете из видео.

Подводим итоги

Все работы по установке и креплению мауэрлата должны производится на основе точных расчётов и с использованием качественных строительных материалов, а также крепёжных элементов. Использование брусов ненадлежащего качества или имеющих повышенную влажность может спровоцировать нарушение прочности всей конструкции.

Для закрепления мауэрлата к газобетонным стенам требуется применять анкеры со специальными типами дюбелей или вариант химической установки. Обязательным требованием является выполнение теплоизоляции армирующего пояса посредством экструдированного пенополистирола. Строгое соблюдение всех технологических требований позволяет выполнить прочное крепление мауэрлата и создать максимально надёжную стропильную конструкцию.

netosadkam.ru
