Устройство колодца из бетонных колец: особенности строительства

Строительство колодца из бетонных колец своими руками – распространенная практика, ведь этот способ считается наиболее простым и безопасным. Современные железобетонные изделия позволяют ускорить и упростить многие процессы, и сооружение колодцев не исключение. Мы расскажем, как построить колодец из бетонных колец на своем участке.

Построить колодец можно самостоятельно.

Колодец из железобетонных колец

Особенности устройства колодцев

Колодезная шахта обязательно обсаживается защитной конструкцией.

Перед тем, как приступить к строительству, нам следует повторить теоретические основы. В первую очередь мы рассмотрим устройство питьевого колодца из бетонных колец.

Это гидротехническое сооружение служит для сбора, накопления и хранения питьевой воды, находящейся в водоносных слоях почвы. Для того чтобы добраться до водоносного слоя с пригодной для питья водой, необходимо углубиться в грунт на глубину от нескольких до нескольких десятков метров в зависимости от геологических особенностей местности.

Другими словами, нам необходимо выкопать землю на значительную глубину, организовать систему фильтрации воды от примесей, глины, пылевидных частиц, почвы и прочих загрязнений, а также соорудить резервуар для накопления и хранения очищенной жидкости. Кроме того, следует обеспечить стабильность выкопанной ямы, то есть обезопасить ее от обвалов и оползней грунта.

Колодец без обсадной колонны – неэстетично и даже опасно для здоровья.

Наконец, нам необходимо защитить наш резервуар от попадания атмосферных осадков, сточных вод, различных выбросов воды со стороны производств, непригодных для питья водоносных пластов, а также от канализационных нечистот.

Всех этих целей можно достичь путем сооружения достаточно простой конструкции, которая состоит из трех основных частей:

1. Оголовок колодца. Это надземная верхняя часть сооружения, которая служит для облегчения подъема воды с глубины, а также для защиты устья от попадания осадков и сточных вод. Содержит подъемный ворот, кровлю или навес, отмостку, глиняный замок и различные удобства – лавочки, столики, створки, запасные ведра;
2. Ствол шахты. Это подземное пространство между оголовком и донной частью, где скапливается вода, через которое производится подъем и транспортировка воды к потребителю. Состоит из обсадной колонны, которая защищает шахту от обвалов, а также не дает нежелательной жидкости проникать внутрь и загрязнять запас питьевой воды;
3. Водоприемная часть. Это тот самый резервуар, где скапливается и хранится вода, а также происходит ее фильтрация и отстаивание. Состоит из нижней части обсадной колонны, донного фильтра, иногда имеет дополнительный зумпф для повышения объема запасов.

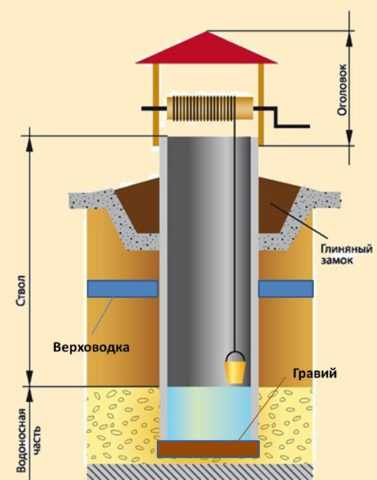

Устройство шахтного колодца.

Важно!
Все три части конструкции одинаково незаменимы, поэтому строятся с особой ответственностью и тщательностью.
От уровня произведенных работ и использованных материалов будет зависеть качество питьевой воды, а значит – и состояние вашего здоровья.

Оголовок обычно украшают отделкой из дерева, камня, штукатурки и прочих материалов. Над устьем устанавливают навес в виде шатровой, четырехскатной или обычной крыши на стойках, к которым монтируют цилиндрический ворот с ручкой. Вокруг внешней стенки оголовка делают глиняный замок и отмостку для отведения дождевой воды.

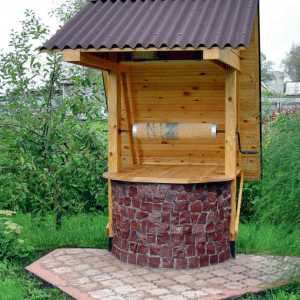

Оголовок, или надземная часть колодца.

Ствол колодезной шахты в обязательном порядке укрепляют конструкцией, которая называется обсадной колонной. Это вертикальное сооружение цилиндрической или прямоугольной формы, которое не дает стенкам ствола обваливаться или осыпаться вниз, а также перекрывает нежелательные водоносные пласты. Для сооружения обсадной колонны используют бревенчатые срубы, кирпич, камень, монолитный бетон, железобетонные кольца для колодца и другие материалы.

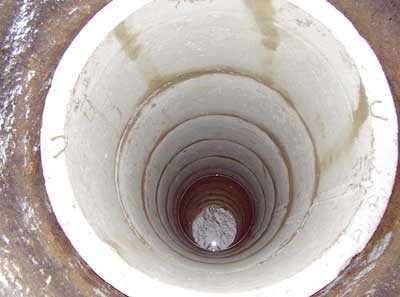

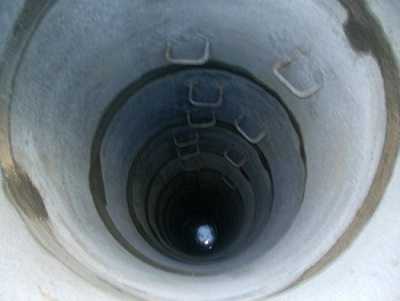

На фото – ствол шахты, обсаженный бетонными кольцами.

Водоприемная часть – это одно или несколько нижних колец или нижняя часть обсадной колонны, которая находится ниже максимального статического уровня воды и служит для приема и хранения поступающей из земли влаги. Обязательно имеет фильтр в виде слоя песка и щебня на дне или в виде перфорации в стенках обсадной конструкции.

Водоприемная часть бывает трех видов:

1. Несовершенная (неполная) – это наиболее простая в исполнении конструкция, в которой обсадная колонна не доходит до водоупорного подстилающего пласта породы, и вода поступает в резервуар снизу. Отличается меньшим объемом запасов воды, однако для одной семьи с подсобным хозяйством этого объема, как правило, хватает;
2. Совершенная (полная) – это более сложная в исполнении конструкция, в которой обсадная колонна упирается в водонепроницаемую породу. Здесь объем накопительной части увеличен, а поступление воды происходит сквозь стенки колонны, в которой для этих целей производится перфорация. Монтаж усложняет алмазное бурение отверстий в бетоне и необходимость углубляться в водоносный слой;
3. Совершенная с зумпфом. Отличается от предыдущей наличием углубления в водоупорной породе на 1 – 1.5 метра для увеличения объемов запасенной воды. Это наиболее сложный тип водоприемной части колодца, так как предполагает разработку твердой породы, прохождение водоносного слоя, и используется в случаях повышенной интенсивности забора и потребления воды.

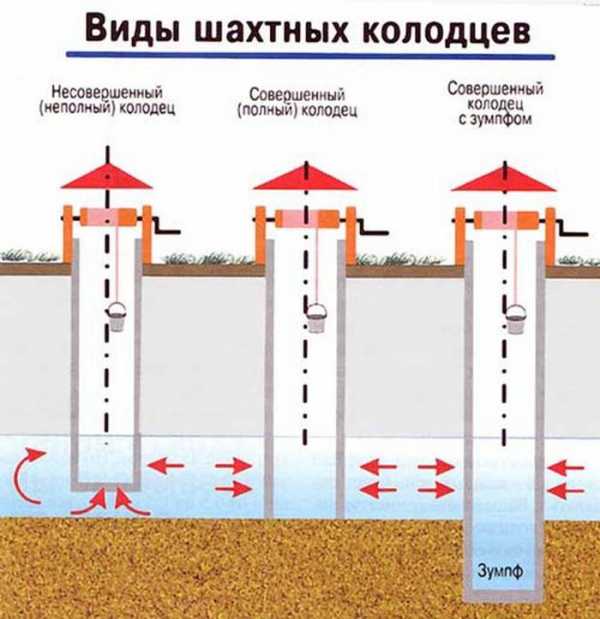

Виды водоприемной части.

Важно!
Для бытовых и обычных хозяйственных нужд одной семьи из 4 – 5 человек достаточно несовершенного колодца без зумпфов и углублений, кроме того, такая разновидность сооружения проще в исполнении и лучше подходит для изготовления своими руками.

Выбор материалов

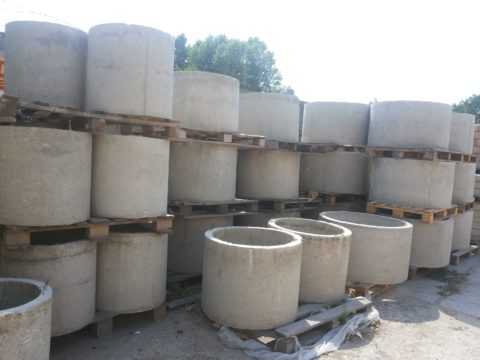

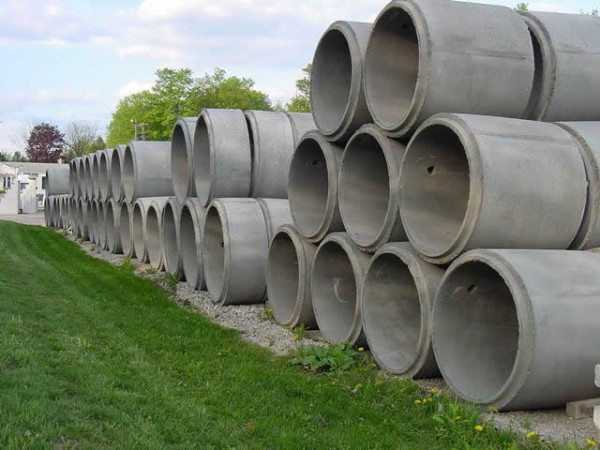

Бетонные кольца представлены различными размерами и формами торцов.

Для строительства питьевого колодца необходимо подобрать качественные материалы для обсадки ствола шахты. Нам нужны ЖБИ из гидротехнического или качественного бетона с высокой объемной массой, другими словами, бетона тяжелых марок.

Как правило, таким требованиям соответствуют стеновые кольца, выполненные по ГОСТ 8020-90. Наиболее удобны и приемлемы с точки зрения размеров и массы изделия с маркировкой КС 10-9, где литеры обозначают аббревиатуру слов «кольцо стеновое», и числа обозначают размеры детали в дециметрах, причем первое число указывает на внутренний диаметр кольца, а второе – на его высоту.

Параметры колец КС 10-9.

Толщина стенки КС 10-9 составляет 160 мм, а объем примерно равен 700 литров. Торцы изделия могут быть ровными, а могут иметь замок в виде фланца. Также на торцах есть монтажные кольца, за которые можно поднимать и перемещать изделие.

Важно!
Цена колец с замками несколько выше, при этом мнения об их необходимости и пользе существуют разные: некоторые специалисты сомневаются в способности такого замка противостоять многотонной нагрузке, возникающей при пучениях или смещениях грунта.

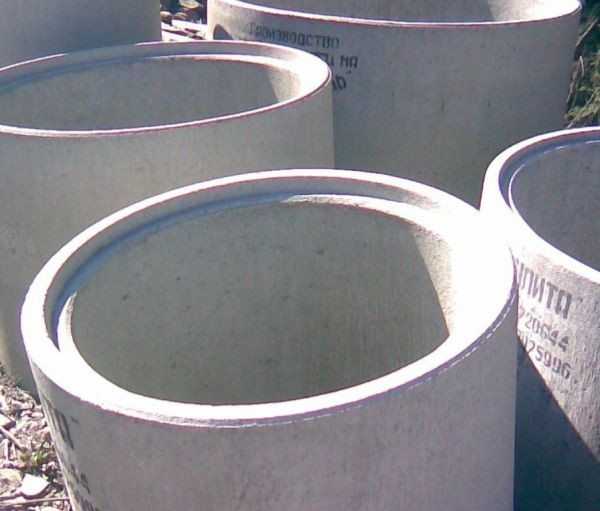

Так выглядит фланцевый замок на торце изделия.

Также надо иметь в виду, что некачественные замки усложняют монтаж, может понадобиться резка железобетона алмазными кругами и другая обработка некондиционных частей.

Строительство колодца

Для работы потребуется набор простого инструмента.

Для тех, кто хочет соорудить колодец самостоятельно, нами составлена пошаговая инструкция:

1. На выбранном месте выкапывают круглую яму глубиной 1.5 метра и диаметром 1.3 – 1.5 метра. Дно ямы выравнивают и очищают от земли;

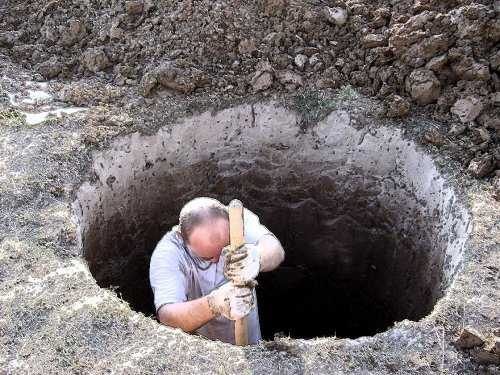

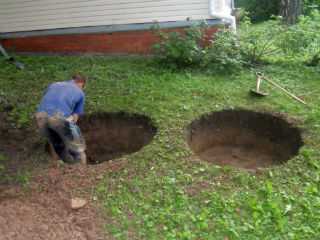

Выкапываем полутораметровую яму.

2. Над ямой устанавливают треногу с подъемной талью или лебедкой, к концу которой цепляют чалки с четырьмя крюками;

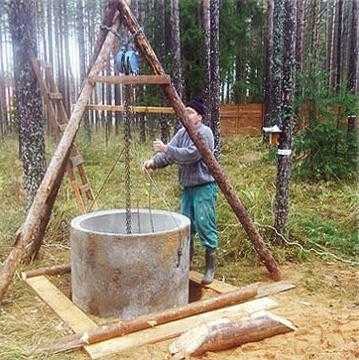

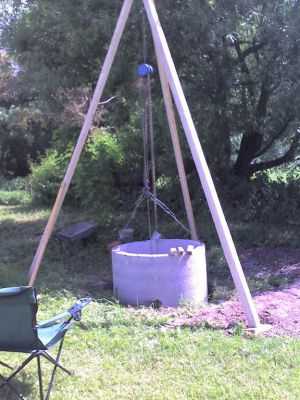

Над ямой устанавливаем треногу с подъемным механизмом.

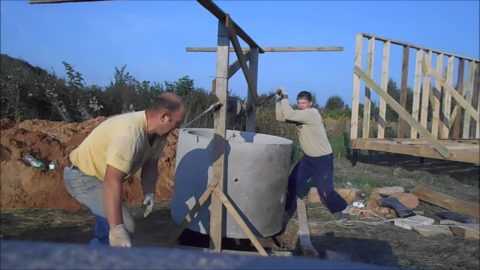

3. Кольцо перекатывают к краю ямы и цепляют к крюкам за монтажные кольца, поднимают и опускают на дно. Желательно выставить его по уровню горизонтально. На него сразу ставят второе кольцо, промазав торец цементным раствором;

Кольца ставим горизонтально и ровно.

4. Один работник спускается на дно и начинает подкапывать грунт под нижним торцом нижнего кольца, собирая его в ведро. Помощник поднимает ведра и высыпает землю, подает инструмент для разработки почвы – лом, кирку, кайло и т.д.;

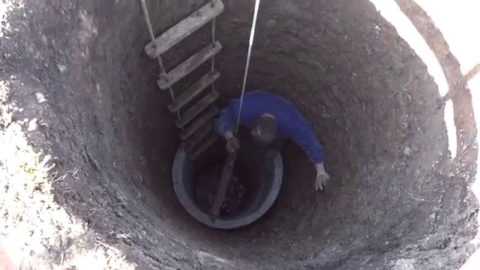

Начинаем подкапывать землю под колонной.

5. Когда кольца опустились ниже уровня земли, подкатывают следующую деталь и устанавливают на колонну;

Продолжаем наращивать колонну по мере ее спуска.

6. Когда колонна опустилась настолько, что начала активно поступать вода, на дно опускают шланг и откачивают воду поверхностным насосом, при этом продолжая копать. Необходимо углубиться в водоносный слой как минимум на метр – полтора;

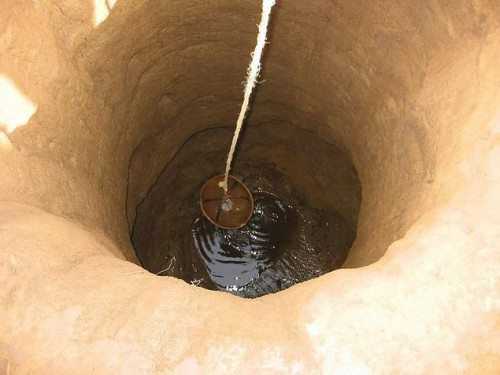

Если пошла вода – откачиваем ее насосом и продолжаем копать.

7. Затем на дно насыпают слой водоупорной глины, трамбуют его, и начинают промазывать стыки цементным раствором с добавлением жидкого стекла или другим герметиком для бетонных поверхностей. Кольца соединяют стальными скобами или пластинами, покрытыми антикоррозионной краской;

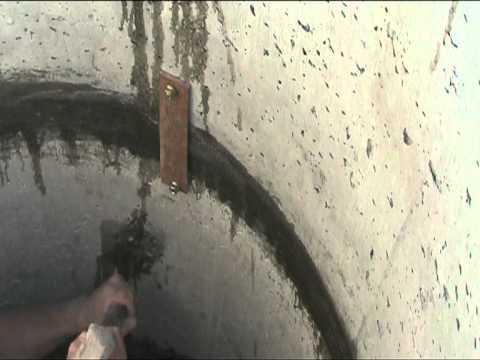

Герметизируем швы и соединяем детали пластинами.

8. После твердения швов глину выкапывают, а на дно кладут деревянный щит с множеством щелей, на который насыпают промытый песок и гравий слоем 30 – 40 см;

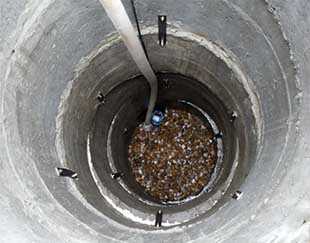

На дно насыпаем слой песка и щебня.

9. Когда вода набирается до постоянного статического уровня, ее откачивают насосом до тех пор, пока она не станет прозрачной и чистой;

Откачиваем мутную воду до появления стабильно прозрачной жидкости.

10. В конце производят строительство навеса, отделку оголовка и сооружают подъемный механизм. Вокруг надземной части делают глиняный замок. Отмостку можно строить только после полной усадки грунта – через 2 – 3 года.

Работу завершаем благоустройством оголовка.

Важно!
Соблюдайте технику безопасности, не работайте в одиночку, используйте каску, очки и перчатки, контролируйте уровень газа в шахте свечой или анализатором.
Во время работы на дно должна быть спущена лестница.

Вывод

Для строительства питьевого колодца целесообразно применять бетонные кольца, так как такая технология наиболее безопасна и проста в исполнении. Для лучшего понимания технологии смотрите видео в этой статье и читайте материалы на нашем сайте.

masterabetona.ru

видео-инструкция по монтажу своими руками, технические характеристики, ГОСТ, объем, фото

Далеко не все дачники могут похвастаться наличием на их усадьбах централизованного водоснабжения. Поэтому одной из наиболее важных для них задач является создание колодца. Его изготавливают с использованием железобетонных колец.

О порядке их монтажа мы сейчас и поговорим.

Железобетонные заготовки

Характеристика железобетонных колец

Общие сведения

Эти конструкции являются ничем иным, как типовыми железобетонными изделиями. На заводах их изготавливают в соответствии с ГОСТ 8020-90, который устанавливает технические характеристики сборных железобетонных колец для колодцев.

Данные заготовки отличаются друг от друга, в первую очередь, диаметром. Он может колебаться от 750 до 2000 мм с шагом в 250 мм. Что касается высоты колец, то она составляет 800-900 мм.

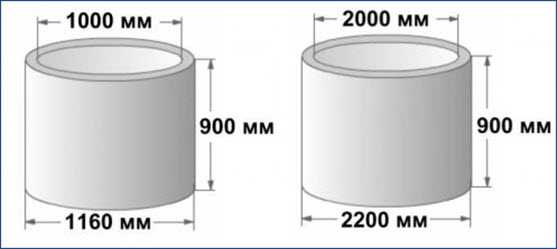

Размеры блоков

Все подобные детали также можно разделить на две подгруппы:

1. элементы, имеющие замок в торцевой части – он позволяет сделать соединение колец друг с другом более прочным и герметичным;
2. элементы без замка – для их скрепления применяются металлические скобы.

Преимущества и недостатки железобетонных колец

Их преимущества заключаются в следующем:

1. Надежность и прочность изделий – сборные железобетонные кольца для колодцев -по ГОСТу сделанные, являются весьма долговечными. Это обусловлено свойствами применяемого для их создания армированного бетона;
2. Непродолжительный срок монтажа – сборка конструкции из готовых элементов не занимает много времени.

Недостаток у этих колец только один – это большой вес. Но данный недостаток не является критичным.

Совет!
Для облегчения процесса сборки стоит прибегнуть к помощи автомобильного крана.

Расчет железобетонного колодца

Чтобы определить количество блоков, которые потребуется приобрести, вначале надо высчитать объем железобетонных колец для колодцев.

Для этого воспользуемся следующей формулой: V = L * 3.14 * R², где:

• V – это общий объем скважины;
• L – высота конструкции;
• радиус.

Высчитав общий объем будущего строения, нужно разделить его на объем железобетонного колодезного кольца. Он может составлять от 0,16 до 0,54м². Точную цифру следует узнать у продавца.

Выбор железобетонных колец

Решив приобрести данные изделия, следует весьма тщательно подойти к вопросу их выбора.

Чтобы осуществить его правильно, обратите внимание на следующие рекомендации:

• выбирайте кольца, поверхность которых не имеет внешних повреждений, таких как раковины или трещины и покрыта слоем цементного раствора. В ином случае, изделия будут быстро разрушаться;
• монтажные петли, торчащие из поверхности бетона, должны быть без ржавчины. Ее присутствие говорит о процессе коррозии. Из-за этого, при подъеме изделия петли могут просто оторваться;
• качественная заготовка должна иметь паспорт, в котором будут указаны как составные материалы, так и факт применения печи для парки бетона.

Монтаж железобетонных колец

Устройство колодца из блоков

Монтаж колодца из железобетонных колец осуществляется в следующем порядке:

1. Вначале выравнивается площадка для будущего строительства. При этом она должна быть как минимум на 15 см больше внешнего диаметра железобетонного изделия;

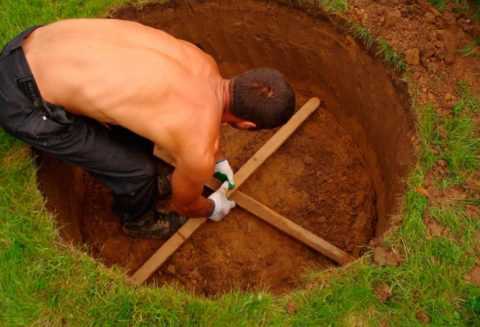

Начинаем копать

2. Выкапывается яма для первого кольца. Глубина ее должна быть на 10 см ниже высоты кольца;
3. Устанавливается первый бетонный элемент. В случае отсутствия подъемного крана для проведения установки вам придется прибегнуть к услугам как минимум двух помощников. Горизонтальность размещения изделия проверяется при помощи строительного уровня;
4. На первую заготовку помещается вторая и фиксируется с помощью трех скоб;
5. Яма выкапывается дальше, при этом работа производится от центра к краям. Вначале нужно углубиться сантиметров на 80, а затем осторожно обкопать края выемки, чтобы кольца опустились вниз. После этого в яму опускается еще один бетонный элемент и прикрепляется скобами к предыдущему;

Установка следующего блока

6. Описанным выше образом устанавливаются и все остальные железобетонные колодезные кольца. Горизонтальность установки каждого элемента обязательно проверяется с помощью строительного уровня;

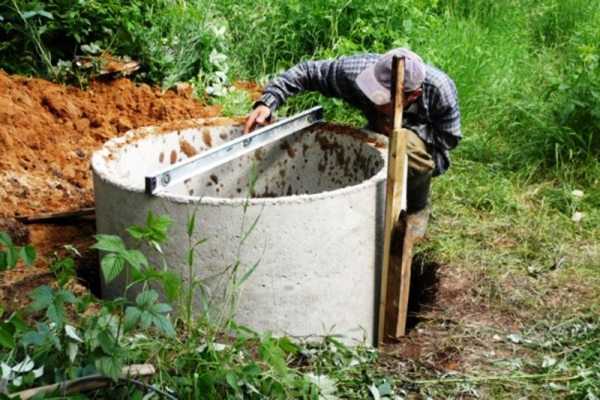

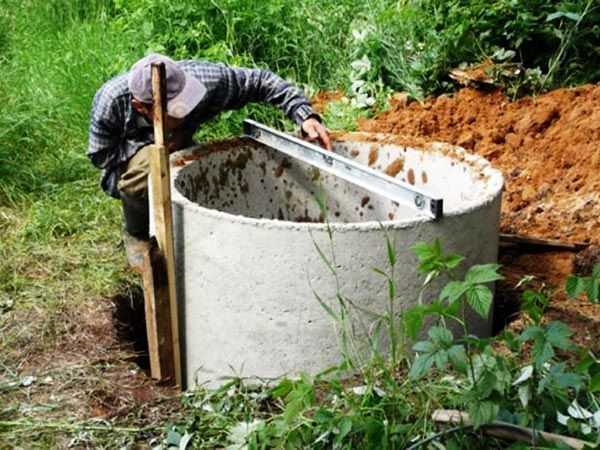

На фото – проверка горизонтальности

Совет!
Чтобы стыки бетонных изделий были герметичными, нужно замазывать швы и скобы цементно-песчаным раствором, сделанным в пропорции 1:1.
Наружная поверхность блоков в целях гидроизоляции покрывается жидким стеклом.

7. Когда в колодец начнет активно поступать вода, нужно приступить к ее откачке;
8. Выкачав всю жидкую грязь, следует перейти к созданию донного фильтра, который будет очищать поступающую воду. Для этого выравнивается и очищается дно, после чего туда насыпается 25 см крупного песка. Поверх него необходимо засыпать 20 см мелкой щебенки и 20 см крупного щебня;
9. Нужно несколько раз откачать воду – это снизит риск заиливания;
10. Пространство между блоками и землей засыпается смесью песка и гравия;
11. Для защиты колодца от дождевых и талых вод создается глиняный замок. Он представляет собой траншею, глубиной в 1 метр, вырытую своими руками вокруг колодца. В нее насыпается и утрамбовывается глина;

Делаем глиняный замок

12. Дополнительной защитой от атмосферных осадков послужит бетонная отмостка, которая заливается поверх глиняного замка.

Завершив указанные работы, нужно накрыть колодец крышкой. Она предотвратит попадание в него грязи и посторонних предметов.

Статьи по теме:

Но это лишь временная мера. В дальнейшем надо установить над скважиной навес или иную подобную конструкцию. Существует множество их вариантов, которые отличает друг от друга не только внешний вид, но и цена их возведения.

Вывод

Железобетонные кольца являются надежным и долговечным материалом для создания колодца. Для того чтобы получить прочное строение, нужно в первую очередь выбрать качественные изделия. Они должны быть оборудованы торцевым замком и не иметь видимых дефектов.

Не менее важен и правильный монтаж конструкции. Инструкция по его проведению была изложена выше. Кроме нее, вы также можете ознакомиться с видео в этой статье, которое даст вам дополнительную информацию по рассмотренной теме.

kolodec.guru

Колодец из бетонных колец своими руками и как вырыть

Чтобы обеспечить частное владение достаточным количеством чистой воды, придётся оборудовать собственный водозаборный источник. И таковыми могут являться либо скважина, либо полноценный колодец. В нашем случае мы склоняемся ко второму варианту и разбираем ниже, почему строительство колодца своими руками более актуально. Причин несколько:

• Верховодные пласты располагаются на глубине до 15 метров. Такую величину вполне можно осилить простой копкой вручную, а в результате на участке будет красивый элемент ландшафтного дизайна.
• Кроме того, обустройство и монтаж колодца с бетонными кольцами гораздо проще, чем обустройство скважины. Неопытному хозяину проще справиться с большим колодцем. К тому де в случае заиливания дна обслуживание и чистка колодца с бетонными кольцами будет в разы проще.
• В случае копки и монтажа источника с железобетонными кольцами можно проще обойти и преодолеть скалистые порода в грунте. В то время как при бурении скважины это вызывает трудности и порой вынуждает отказаться от выполнения работ.
• Возможные сбои в работе насосной станции в случае со скважиной не грозят простому колодцу из железобетонных колец. Поскольку вода сюда поступает под естественным давлением и забирается посредством простого ведра.

Выбираем место и время

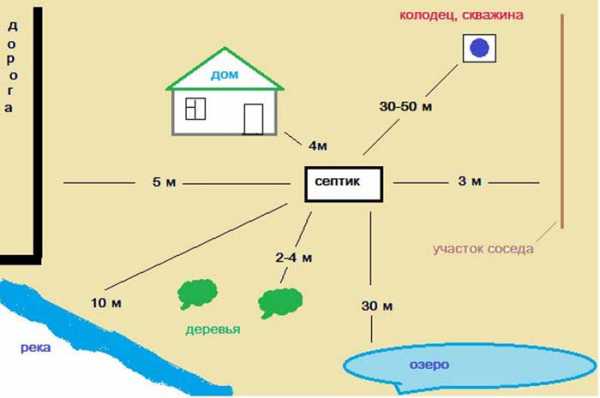

Пример оптимального места расположения колодца

Для определения лучшего места под колодец стоит воспользоваться планом своего участка и общими наблюдениями. Так, источник стоит монтировать исключительно в точке соединения двух пологих склонов. Это позволит быстрее достичь водоносного пласта.

О близком к поверхности расположении подземной воды говорит скопление на даче  мошкары и разрастание буйной зелени в летний период. Внимательно отнеситесь к соседству колодца. Желательно выкопать источник из бетонных колец на даче подальше от септиков, туалета, канализации и пр. Рыть колодец нужно только тогда, когда резких перепадов в уровне воды верховодки не наблюдается. Как правило, это период с февраля по март или конец лета.

Из чего состоит колодец

Основные виды шахтных колодцев по глубине погружения

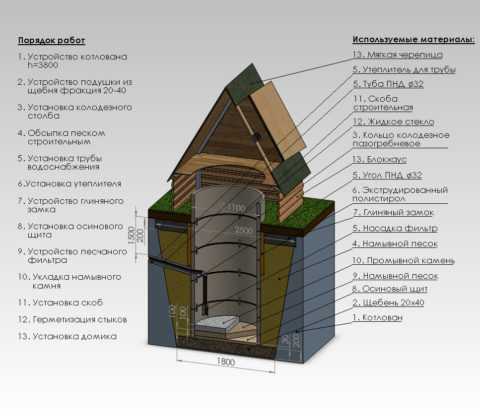

Схематично колодец из железобетонных колец в процессе монтажа приобретает монолитную конструкцию, которая состоит из:

Рекомендуем к прочтению:

• Водоприёмника. Такая часть источника отвечает за сбор и предварительную фильтрацию воды. Находится на самом дне.
• Ствола шахты. Это и есть сама колба, которую монтируют из бетонных колец.
• Оголовок. То есть верхняя надземная часть колодца, выполненная уже в декоративном виде. Это может быть и бревенчатый домик с крышей, и красивое каменное сооружение. Монтаж и установка оголовка производят на свое усмотрение.

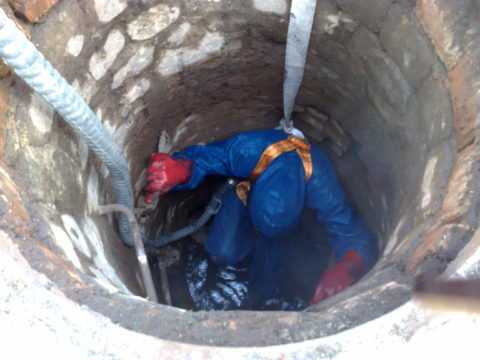

Основные правила безопасности

При углублении шахты более чем на 6 метров обязательно страхование копающего

При проведении работ, если вы решили самостоятельно сделать на участке колодец из жб колец, стоит придерживаться правил техники безопасности. Выглядят они таким образом:

• Наличие защитной каски при монтаже колодца на даче или частном участке обязательно. Особенно у того, кто взялся рыть колодец. Случайное падение инструмента, ведра с землей и пр. не исключено.
• Все страховочные крепления должны проверяться в обязательном порядке каждый день перед началом работ. Это залог безопасности для того мастера, который будет рыть.
• При углублении шахты более чем на 6 метров обязательно страхование копающего. Вырыть колодец в этом случае сложнее, но качественное оборудование защитит от случайного падения.

Важно: в момент монтажа и копки колодца стоит быть внимательными к наличию газовых карманов в грунте. Чтобы не наткнуться на них, необходимо периодически поджигать в яме свечу. Ровное пламя говорит о том, что все в норме. Если возникают колебания, то нужно проветрить яму. Делать это стоит с использованием одеяла, несколько раз опущенного в яму и поднятого обратно или с помощью вентилятора, работающего внизу шахты.

Как провести работы

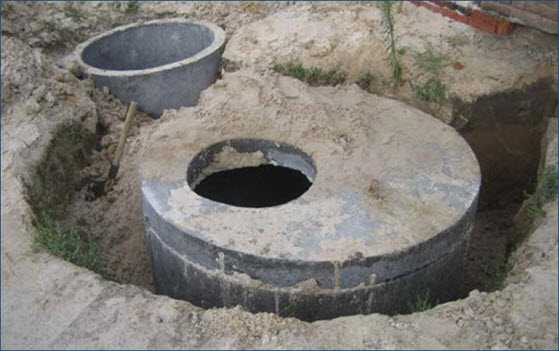

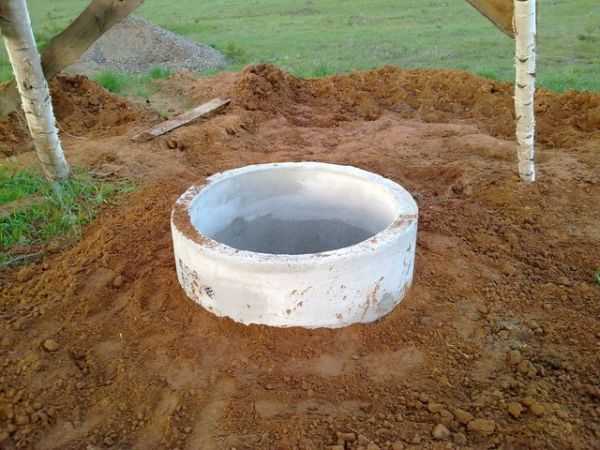

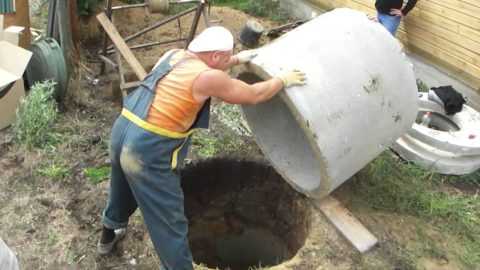

Установка первого бетонного кольца в котлован

Сделать правильно собственный колодец из жб колец помогут наши рекомендации. Поэтому запасайтесь острой лопатой с коротким черенком и начинаем монтаж. В первую очередь необходимо выкопать яму, приблизительно равную диаметру кольца на глубину 70-90 см. В нее устанавливаем первое бетонное кольцо. Далее нужно выкопать грунт правильно исключительно в диаметре кольца, постепенно углубляясь вниз. Жб кольцо под собственным весом будет опускаться.

Важно: следите за ровностью ухода кольца вглубь. Если наблюдается перекос, то можно утяжелить опаздывающую сторону любой подходящей тяжестью. Кольцо под весом опустится на нужный уровень.

Как только глубина позволит, сверху монтируем следующее кольцо жб, скрепляя его с предыдущим скобами. Таким образом, проводим монтаж всех колец до самого водоносного пласта. Как только наткнетесь на водоносную жилу, стоит обеспечить откачивание воды и продолжить работы по выравниванию дна и выкладке фильтра.

Полностью собранную шахту нужно загерметизировать. Для этого все швы, стыки колец и возможные трещины заделывают специальным составом. При этом важно избегать включения битума в герметик, поскольку он будет портить вкус водички.

Рекомендуем к прочтению:

Важно: способ установки жб колец может быть и другим, когда бетонные кольца опускают в шахту при помощи крана. Но такой способ не очень удобен, поскольку грунт во время монтажа бетона может осыпаться вниз и выкопать новую шахту будет сложно.

Виды фильтров по составу почвы

Деревянный щит для монтажа дна на плывуне

В зависимости от почвы на водоносном пласте устраивают и фильтрацию колодца. Поскольку грунт по-разному реагирует на движение воды и при этом разными способами вступает с ней во взаимодействие.

• Итак, если дно колодца — сплошная плотная глина, то фильтр не нужен. Такое дно не размывается и не грозит засорами воде. Более того, уложенный фильтр наоборот может перекрыть действующие ключи.
• Если глина мягкая. В этом случае можно использовать крупнофракционный щебень. Слой засыпки должен быть не менее 20 см.
• Если дно песчаное, то фильтр нужно устраивать в несколько слоёв. Сначала слой промытого песка (примерно 20-25 см). Следом укладывают мелкий щебень или гальку (слой около 20 см). Сверху формируют слой из гальки диаметром 5-7 см.
• Если же дно — плавун (очень размытый песок), то понадобится использование деревянного щита с мелкими отверстиями по всей поверхности. Такой щит будет выполнять роль самого нижнего слоя фильтра. Остальные слои необходимо сделать по аналогии с песчаным дном.

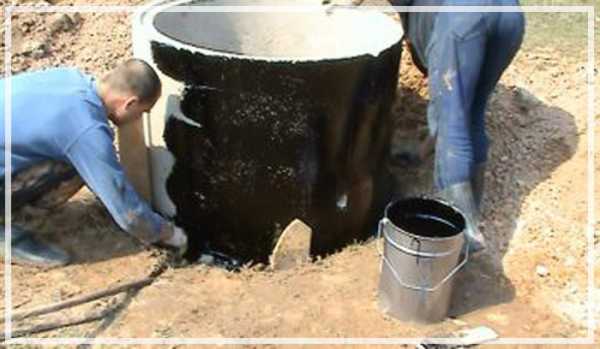

Гидроизоляция снаружи

Для наружной гидроизоляции колодца обычно применяют битумную мастику

Для того чтобы осадки не проникали в колодезную воду и не портили её, необходимо сделать внешнюю изоляцию колодца. В качестве герметика будем использовать плотную глину.

Вокруг последнего (верхнего) бетонного кольца колодца выкапываем траншею шириной 50-70 и глубиной около 1-2 м. Это пространство заполняем глиной так, чтобы она образовывала уклон от стенок кольца (в верхней точке) вниз и в стороны. Хорошо трамбуем глину и формируем своеобразный домик.

Важно: самую высокую точку такого ската нужно сделать немного выше горизонта грунта. Это позволит обеспечить откат воды в почву. После этого зону вокруг колодца нужно забетонировать.

Из готового колодца следует несколько раз полностью откачать воду. После этого жидкость уже можно нести на анализ в лабораторию. Пить её можно только после заключения экспертов. На этом монтаж колодца можно считать оконченным.

vodakanazer.ru

Устройство и гидроизоляция колодца из бетонных колец

Колодец можно сделать из разных материалов: кирпича, пластика, железобетона, бетона сборного или монолитного. Большой популярностью пользуется колодец из бетонных колец. Связанно это с тем, что это довольно универсальная постройка, а устройство подобной системы можно произвести своими руками.

Монтаж гидроизолированного бетонного кольца для колодца

Бетонные колодцы монтируют разными способами. При желании с работой реально справиться даже самостоятельно. Но для этого вам потребуется обратить внимание на несколько нюансов и обратить внимание на общую технологию работы.

Особенности и Назначение бетонного колодца

Колодец из бетонных колец может выполнять несколько функций. В зависимости от назначения и местоположения можно выделить такие виды:

• Смотровые. Их установка необходима на длинных участках или поворотах. Они необходимы для того, чтобы иметь возможность периодической очистки трубопроводов.
• Промывные. Такие постройки используются для промывания сетей, поэтому устанавливают их на самой верхней точке сетей.
• Отстойные. Строительство таких систем необходимо для очистки от тяжелых частиц стоков.
• Перепадные. Устанавливают либо на местах крутых спусков, либо там, где стоки сбрасывают скорость течения.
• Дождевые. Устройство таких колодцев предполагает сбор атмосферных осадков.
• Дренажные. Главной задачей является доочистка сточных вод. Их устанавливают в местах удаленных от водоемов или канализационных систем.
• Питьевые. В этом случае установка колодцев из бетонных колец производится с целью получения питьевой воды, например на дачах.

Все производители бетонных колец для колодца должны руководствоваться нормами ГОСТ. В этом документе прописаны основные размеры, диаметр колец.

Читайте также: почему так популярны пластиковые кольца для колодца?

Изготавливают кольца из бетона методом вибропрессования, используя мелкозернистый бетон. В стенки закладывают железные стержни и проволоку.

Внутренний диаметр бетонного кольца по стандартам должен быть:

• для стеновых бетонных колец при высоте 290 – 1190 мм он будет равен 700-2500 мм;
• для рабочих камер при высоте 1270—3110 мм диаметр равен 820-2500 мм.

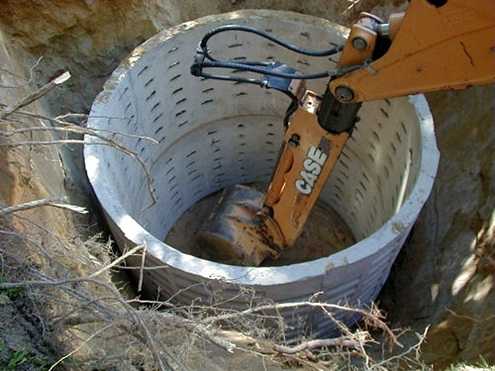

  Процесс разработки грунта для создания канала колодца

Высота при согласовании может быть увеличена до 1790 мм. В зависимости от размеров меняется вес и объем бетонного кольца. На маркировке изделия объем не указывается. Чтобы вычислить объем можно воспользоваться формулой:

V= П*R2*Н, где

• П=3.14,
• R – радиус изделия,
• H – высота изделия.

Колодец из бетонных колец включает следующие элементы:

1. Оголовок (верхняя часть). Он необходим, чтобы в колодец не попадала пыль и грязь. Также оголовок препятствует промерзанию колодца.
2. Главный ствол. Делается в основном круглой формы и является средней частью системы.
3. Водоприемник. Служит местом скапливания и хранения воды.

На боковых стенках конструкций ставят маркировку, обозначающую тип, внутренний диаметр и высоту изделия.
к меню ↑

Положительные и отрицательные стороны бетонных колодцев

К преимуществам сборных бетонных колодцев можно отнести:

• Прочность. Возможна установка колодцев на большую глубину, благодаря прочности материала.
• Стойкость. Устройство колодцев можно производить для эксплуатации в агрессивных средах.
• Простоту монтажа. За короткий срок, возможно, ввести в эксплуатацию.
• Долговечность.


  Простейший смотровой колодец для дренажной системы

К недостаткам изделий относится:

• Большой вес кольца из бетона. Чтобы осуществить монтаж конструкции нужна спецтехника, способная поднять вес и осторожно опустить в нужное место.
• Необходимость обработки стыков. Для того чтобы грунт не просачивался нужна тщательная герметизация.
• Хрупкость и трещины, если неравномерно прилагать нагрузку.
• Возможность смещения колец из-за морозного пучения почвы.

Устройство бетонного колодца должно начинаться с подбора колец из бетона. Следует учесть, что состав бетона для производства элементов отличается. Можно подобрать оптимальный вариант в зависимости от климатических особенностей местности, уровня грунтовых вод и степень их агрессивности.

Размеры элементов из бетона нужно подбирать соответственно назначению сооружения, и при необходимости учитывать диаметр входящего трубопровода и объем нужного колодца.

Для питьевых колодцев, а также чтобы соорудить канализационный резервуар применяют сквозные кольца.

Подбирать кольца нужно таким образом, чтобы внутренний диаметр каждого совпадал. А вот для того, чтобы вывести колодец до нужной отметки проще подбирать кольца разной высоты.

Герметизация смонтированных дренажных колодцев

Если необходимо устройство с максимальным уровнем герметичности, то лучше сделать установку кольца с монолитным дном. Но установка такого элемента возможно только в неглубоком колодце, так как опускным способом их монтировать нельзя.
к меню ↑

Установка колодца своими руками

В зависимости от типа колодцев, существуют некоторые различия в технологии строительства. Но существуют и общие рекомендации при установке колодцев своими руками. Дело в том, что своими руками колодцы устанавливают по особенной технологии. Здесь вам потребуются некоторые навыки и умения.

Главная задача: нужно правильно расположить кольца по горизонтали и вертикали. Для контроля за этим используют отвес и уровень.

При строительстве неглубоких колодцев, где требуется 2-3 кольца, можно сразу вырыть котлован нужной глубины, под соответствующий диаметр колец. Поскольку кольца имеют достаточно большой вес, лучше использовать грузоподъемную технику. Тогда строительство займет 2-3 дня.

Гидроизоляция своими руками и наружный дренаж тоже может занять около 2 дней. Максимально ровную поверхность котлована покрывают слоем песка в 15-20 см и утрамбовывают. Сверху устанавливают днище колодца.

Герметизация колодцев, особенно для питьевой воды должна проходить тщательно, чтобы не производить ремонт постройки в будущем. Еще перед монтажом должна быть произведена наружная гидроизоляция всех элементов постройки. Внутренняя герметизация производится после того, как все детали будут зафиксированы.

Гидроизоляция колодцев и ремонт своими руками делается с помощью обработки поверхности бетона таким материалом как битум или жидкое стекло. Также герметизация возможна и при помощи более современных проникающих составов.

Читайте также: устройство и особенности копки колодцев зимой.

Монтаж крупногабаритного бетонного кольца с помощью автомобильного крана

При самостоятельном изготовлении колец в бетон сразу добавляют пластифицирующие добавки. После этого в гидроизоляции стен шахты вообще нет необходимости. Следует заметить, что в колодцах для питьевой воды внутренняя гидроизоляция не делается.

Поэтому для питьевых колодцев есть два варианта: либо использовать кольца из бетона с примесью пластификатора, либо выполнять колодец монолитным способом, в котором установка опалубки производится прямо в шахту.

Более глубокие колодцы монтируют опускным способом. Чтобы избежать смещения колец, их соединяют скобами или пластинами с болтами. Гидроизоляция стыков своими руками делается следующим образом: грунтуют фальцы колец, потом в углубление закладывают пеньковый жгут и заделывают шов цементом.

Чтобы гидроизоляция не подвела можно в цементный раствор добавить пластификатор. Ремонт колодца после смещения колец также производят с помощью герметика или смеси цемента и клея ПВА. Ремонт производят с внутренней и внешней стороны колодца.

Такими же материалами производят ремонт трещин в бетонных стенах. Если повреждения небольшие, то допускается ремонт только с одной стороны. Если же повреждения носят более разрушительный характер, то необходим ремонт и с внешней стороны.

Для выполнения отверстий под трубопровод можно использовать болгарку, штроборез или дрель с насадкой «коронка по бетону». Размеры отверстия должны быть немного больше диаметра трубопровода, чтобы можно было выполнить герметизацию своими руками. Используют фиброрезину или водостойкий герметик на подобие силикона.

После выполнения всех изоляционных работ, необходимо произвести монтаж плиты перекрытия и приступать к засыпке.

Стоит выполнить дренаж по периметру колодца, если на участке близко находится уровень грунтовых вод. Для этого между стенкой колодца и котлованом небольшими слоями насыпают песчано-гравийную смесь, чередуя ее с глиной. Глину необходимо хорошо утрамбовывать.
к меню ↑

Монтаж бетонных колец для колодца, вручную (видео)

 Главная страница » Колодцы

byreniepro.ru

СНиП, из бетонных колец, монтаж своими руками

Колодцы – обязательные элементы централизованной или автономной канализационной системы. Устройство канализационных колодцев зависит от их назначения, а необходимое количество от конструкции системы – ее сложности, наличия поворотов и перепадов при прокладке коммуникаций, протяженности и других особенностей. Разобравшись в назначении различных типах сооружений, легче будет спроектировать канализацию частного дома или дачи, обеспечить ее максимальную эффективность.

Виды колодцев

То, где и как должны устанавливаться колодцы канализационные СНИП регламентирует конкретно и точно. Учитывать Строительные Нормы и Правила важно и потому, что инспектирующие органы в обязательном порядке проверяют сооружения на соответствие требованиям, а в случае выявления нарушений могут вынести предписание о необходимости внесения изменения в устройство канализации, для чего потребуются дополнительные расходы, а время строительства значительно увеличится.

Смотровые колодцы

Такие сооружения необходимы для любой канализационной системы вне зависимости от ее степени сложности. Колодцы обеспечивают возможность контроля работы системы и используются для ее технического обслуживания (ремонта, прочистки, промывки и пр.). В зависимости от того, где расположены смотровые сооружения, различают несколько их типов:

Важно: Как оговорено в СНиП канализационные колодцы линейного типа монтируются на прямых участках через каждые 35 метров, если диметр трубопровода до 150 мм, и через каждые 50 метров, если диаметр трубы 200 мм.

Перепадные колодцы

Перепадные колодцы применяются для изменения скорости потока или глубины прокладки трубопроводов. Их используют также при необходимости обхода канализационной магистралью какого-либо препятствия (другого трубопровода и т.п.). В общем виде такие конструкции представляют собой вертикальную шахту (резервуар) с подводящей и отводящей трубами. В зависимости от назначения может потребоваться монтаж канализационных колодцев этого типа с дополнительными приспособлениями, например, со ступенями, гасящими скорость потока.

Пример перепадного полимерного колодца

Различают следующие типы перепадных колодцев:

• классическая конструкция колодца (поступление стоков через верхнюю трубу, отвод через нижнюю),
• модели колодцев с отбойно-сливными поверхностями стенок для снижения скорости потока,
• каналы со значительным уклоном, способные, напротив, «разогнать» поток, увеличить его скорость,
• сложные конструкции многоступенчатых перепадов.

Фильтрационные колодцы

Модели колодцев этого типа используются в системах канализации для обеспечения почвенной доочистки частично осветленных в септике стоков и отвода жидкой составляющей содержимого септика в грунт. Конструктивно фильтрационный колодец отличается от прочих отсутствием герметичного дна (вместо него выполняется засыпка гравием или другим фильтрующим материалом). Также возможны варианты колодцев с наличием отверстий в стенках резервуара. Через такие отверстия жидкость также уходит в почву, а для дополнительной ее очистки с наружной стороны колодца на этапе его установки также выполняется засыпка фильтрующего материала.

Фильтрующий канализационный колодец из бетонных колец с перфорацией

Накопительные колодцы

Принцип действия накопительного канализационного колодца такой же, как и у выгребной ямы – он является местом сбора стоков. При организации накопителя важно обеспечить его герметичность и предусмотреть возможность подъезда машины ассенизаторов для откачки содержимого.

Материалы для изготовления колодцев

Устройство колодца канализационного предусматривает возможность использования различных материалов.

Важно: Кирпичные и бетонные колодцы нуждаются в гидроизоляции стен с наружной и внутренней стороны и дна, если речь не идет о фильтрационных конструкциях. Тщательная герметизация нужна для мест вхождения труб в резервуары.

• Невосприимчивый к воздействию воды и химических веществ (например, моющих и обеззараживающих средств) пластик удобен для изготовления колодцев. Пластиковый колодец для канализации своими руками можно сделать из еврокуба или бочек. В продаже имеются и готовые блоки, включающие в себя не только сам резервуар, но лотки с разводками различных типов.

Установка канализационных колодцев из пластика может потребовать якорения к бетонному фундаменту, если грунтовые или паводковые воды поднимаются близко к поверхности земли и существует вероятность всплывания легкой конструкции. Самопроизвольное движение незафиксированного колодца под воздействием воды способно повредить другие элементы системы.

Размеры колодцев

Выполняя канализационный колодец своими руками, необходимо соблюдать требования СНиП, касающиеся соотношения диаметра трубопроводов и диаметра самого сооружения.

Диаметр трубопровода	Параметры колодца
До 150 мм	Не менее 700 мм
До 600 мм	1000 мм
700 мм	1250 мм
800-1000 мм	1500 мм
1200 мм и более	2000 мм

Если глубина прокладки трубопроводов составляет 3 м и более, при любом диаметре труб диаметр колодца не должен быть меньше 1500 мм.

Общие подготовительные этапы при строительстве

Решая, как сделать канализационный колодец своими руками, следует помнить, что подготовка к строительству включает себя вне зависимости от выбранного материала следующие этапы:

• составление эскиза схемы канализации с отметкой места обустройства колодца,
• разметку на местности,
• удаление мешающих строительству элементов (выкорчевывание кустарников и деревьев, снос старых построек и пр.),
• обустройство подъезда техники (временная дорога для беспрепятственного подвоза материалов и, при необходимости, движения грузоподъемных машин).

Создание котлована для колодца включает себя:

• выполнение земляных работ (ручной или механизированный способ),
• выравнивание и зачистку дна,
• проверка и корректировка геометрии (глубина, углы откосов стен).

Монтаж пластикового колодца

Использование готовых пластиковых сооружений, укомплектованных фасонными частями, не только даст существенную экономию времени, но и даст возможность самостоятельно выполнить монтаж даже при отсутствии опыта и подготовки.

Важно лишь точно соблюсти требования, касающиеся места расположения конструкций и выбора их размера, которые определяются по совокупности параметров системы (диаметру труб, прямолинейности или наличия поворотов магистрали, глубине прокладки и пр.). В остальном монтаж выполняется в несколько приемов:

• рытье котлована,
• строительство фундамента (песчано-щебеночная подушка, заливное основание),
• установка конструкции (и ее якорение при необходимости),
• подключение колодца к системе.

Монтаж лотковой части канализационного смотрового колодца в котловане

Более подробно о том, как установить смотровой колодец пластиковый, мы рассказали в отдельной статье.

Как реализуется схема канализации в частном доме своими руками вы можете узнать из другого материала нашего сайта.

А про виды и применение вакуумных канализационных насосов читайте тут.

Монтаж бетонного колодца

Устройство канализационного колодца из бетонных колец и кирпича практически не имеет отличий с точки зрения порядка выполнения монтажных работ.

Выполняются следующие работы:

1. Рытье котлована.
2. Создание фундамента (может выполнятся заливное основание или использоваться готовая бетонная плита). Толщина основания – порядка 100 мм, рекомендуемая марка бетона – М50.
3. Строительство лотка (выполняется с учетом количества подводов, углов соединения коммуникаций, наличия поворотов и других особенностей). Используется бетон М100, армированный металлической сеткой.
4. Герметизация (бетоном и битумом последовательно) мест вхождения труб в колодец.
5. Установка колец с фиксацией цементным раствором, строительство кирпичной конструкции (после полного набора прочности бетоном лотка).
6. Битумная гидроизоляция внутренней поверхности стен (при строительстве из колец может выполняться до монтажа).
7. Гидроизоляция швов (для конструкций из колец).
8. Отделка лотка (используется цементная штукатурка и технология железнения).
9. Обустройство глиняных замков в местах соединения труб с резервуаром (высота – 600 мм, ширина – 300 мм).
10. Тестирование сооружения, выдерживание резервуара в течение суток заполненным водой (на трубы в это время устанавливаются временные заглушки) для обнаружения течей. Колодец канализационный железобетонный считается годным к эксплуатации при отсутствии визуально заметных протечек.
11. Засыпка колодца землей и трамбовка грунта.
12. Монтаж отмостки из бетона по периметру горловины шириной 1,5 м.

okanalizacii.ru

Монтаж Колодца из Бетонных Колец Своими Руками: Инструкция

Колодец из бетонных колец – своеобразный сплав древних традиций и современных технологий

Любой мало-мальски образованный человек неоднократно слышал русскую народную поговорку «вода камень точит» и досконально знает ее значение и содержание. Опираясь исключительно на кладезь народной мудрости можно сделать вывод, что бетон – как искусственный камень для строительства колодца дело безнадежное, и неумолимая вода рано или поздно сделает свое черное дело и разрушит его.

И, в общем, колодец своими руками из бетонных колец — дело неблагодарное. Ответить на этот вопрос можно бессмертной фразой легендарного товарища Саахова из гайдаевской «Кавказской пленницы»: — «А вот торопиться не надо». Давайте не будем торопиться, и сделаем обоснованные и объективные выводы в конце этой статьи.

Содержание статьи

Краткий ликбез: колодец и его устройство

Колодец это углубление в грунте достаточное для выхода на водоносный горизонт и приемлемого  диаметра для его обустройства и обслуживания, предназначенное для аккумулирования воды с целью организации водоснабжения питьевой или технической водой.

Принципиальная схема классического колодца, собранная на бетонных кольцах диаметром 1100 мм

Очень часто, организовать водоснабжение из открытых источников, таких как реки, озера, ручьи и родники не представлялось возможным по объективным причинам, например, достаточная удаленность от населенного пункта, либо неудовлетворительное качество воды.

В таком случае вопрос устойчивого всесезонного водоснабжения, водой приемлемого качества решался путем обустройства колодца. На раннем этапе колодец нес функцию общественного элемента и обеспечивал водой общину людей, поскольку его сооружение и обустройство достаточно затратный во всех отношениях процесс.

Позднее по мере роста производительных сил и совершенствования технологий колодцы стали появляться и в индивидуальном усадебном или дворовом исполнении.

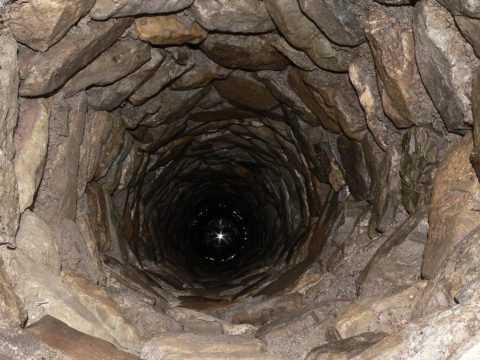

Старинные капитальные колодцы так же выполнялись из камня, за исключением разве что Русского Севера, где основным строительным и отделочным материалом выступало дерево

Основные элементы: просто, как и все гениальное

Классический колодец состоит из:

• Ствола – прямоугольного, квадратного или круглого сечения простирающегося от поверхности земли до тупиковой отметки. Имеет самую разнообразную глубину, от 2,5 метров, на низинных влажных участках с близко расположенными грунтовыми водами, так называемой верховодкой, до 60 метров и более. Такие колодцы выходят на уровень уже артезианских вод. Классическим примером таких сооружений могут служить знаменитые арканзасские колодцы, обеспечивавшие питьевой водой лошадей почтовых экипажей в США в эпоху массового освоения Среднего Запада.

В нынешней Америке очень живучи легенды о несметных индейских богатствах надежно спрятанных в глубоких колодцах по всем Великим Равнинам

В свою очередь ствол имеет:

1. Оголовье или устье, участок от поверхности земли на глубину примерно 1 метр и до 1 метра в сторону от границы ствола. На этом участке выполняются работы по укреплению и гидроизоляции места сопряжения, с целью предотвращения проседания ляды и протечки загрязненных поверхностных вод в ствол.
2. Подошву, приямок или зумпф, самую нижнюю точку в стволе колодца, несколько ниже уровня основного водоносного горизонта, основной функцией которого становиться отсечка крупных механических элементов и минеральной взвеси, попадающих в ствол и далее в водосборник. Очень часто такой участок накрывают решетчатой пластиной, и приямок выполняет функции своеобразного фильтра-отстойника.
3. Водосборник, участок столба воды, который обеспечивается дебетом колодца, или иными словами постоянным притоком водоносного горизонта. Рабочая высота этого участка непостоянна и может иметь существенные колебания, прежде всего сезонного характера.

• Ляды, закрытой конструкции в виде небольшого домика над устьем ствола, в котором размещался подъемный ворот с бадьей или ведром и, который отсекал открытое устье от элементарного загрязнения с поверхности, атмосферных осадков и защищал от промерзания в холодное время года.

Строим колодец сами: этапы большого пути

Если вы определились в необходимости обустройства на своем участке колодца, прежде чем приступать непосредственно к его закладке, необходимо проделать ряд принципиально важных действий, выражаясь военным языком произвести разведку на местности.

Разведка и опрос местного населения

Искусство поиска водяной жилы с помощью рогатки из виноградной лозы хорошо известно с давних времен

На этом этапе вам на некоторое время придется стать участковым инспектором Анискиным и провести ряд неотложных оперативных мероприятий:

• Тщательно опросить местных жителей на предмет наличия воды и ее качества в непосредственной близости от вашего участка.
• Посетить местное отделение геологоразведочной службы и ознакомиться с геологическими картами на предмет глубины залегания, обильности и качества местных вод, применительно опять же к вашему участку.
• Самостоятельно осмотреть участок на предмет наличия на нем растений, сигнализирующих о близком расположении грунтовых вод. Такими являются ива остролистная, ольха черная, лопух большой, подорожник обыкновенный и другие.
• Локализовать удачное место для закладки колодца можно так же, если систематически в летнее время года закладывать на участке чугунную сковородку вверх дном на ночь. Обильный конденсат внутри рано утром может служить позитивным сигналом.
• Для дополнительных изысканий можно обратиться к специалистам лозоходцам или рамочникам, безусловно имеющим положительную репутацию.

Ива – проверенная веками надежная соседка подземного источника воды

И в забой отправился парень молодой: проходка ствола

Труд землекопа может быть исключительно ручным

На этом этапе вам придется познать все прелести нелегкого труда ударника-стахановца отечественного шахтостроя.

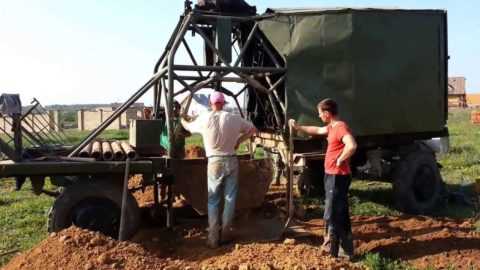

И практически полностью механизированным

Сам процесс состоит из нескольких этапов:

• Разметка устья. Не забывайте, что устье должно иметь в диаметре +50% от сечения основного тела ствола. Этот объем на этапе отделочных работ будет заполнен глиной для гидроизоляции и покрыт железобетонной стяжкой.
• Подготовка площадки под перевалку выдаваемого грунта. Учитывайте обязательный коэффициент разрыхления, для глины он составляет 1,5. То есть при выемке целика объемом 20 куб.м. на площадке перевалки под погрузку и вывозку у вас окажется 30 куб.м. не располагайте площадку отсыпки непосредственно у ствола будущего колодца. Дабы минимизировать давление вынутого грунта на стенки располагайте его на удалении минимум 5-7 метров от зоны работ.
• Позаботьтесь об обеспечении вентиляции и водоотлива по мере углубления работ. Особенно это актуально на глубинах ниже горизонта максимального залегания верховодки, а это 12-15 метров. Локальное проветривание можно обеспечить осевым быстроходным вентилятором с диаметром рабочего колеса порядка 400 мм, а водоотлив дренажным насосом небольшой производительности.
• Обеспечение инструментом выглядит следующим образом. Для разрыхления грунта необходима штыковая лопата, короткая мотыга, секач, представляющий собой широкий топор, вертикально насаженный на длинную рукоять. Для выемки камня нужны пара ломов достаточной длины, для работы перехватом. Для погрузки необходима совковая лопата с прямой и конусной кромкой, черпак. В качестве универсального инструмента лопата американского типа.
• Подъем и перевалка грунта. Для облегчения подъема необходимо обустройство простого или сдвоенного блока на металлической или деревянной раме. Применение такой системы упрощает и облегчает подъем, по сравнению с ручным подъемом напрямую. Постоянно отслеживайте целостность веревки и надежность крепления подъемного сосуда с целью исключения его аварийного падения в забой ствола.
• Проведение маркшейдерских работ связанных с постоянным контролем качества вертикальной оси и диаметра. Эти требования можно обеспечить применением отвеса и шаблона диаметра, которыми можно проводить постоянные промеры качества производимых работ.

Готовим кольца, но не обручальные

Поскольку обсадка тела ствола будущего колодца в нашем случае будет производиться с помощью бетонных колец их подбором стоит озаботиться заранее.

При достаточно широком ассортименте на рынке бетонных колец, отыскать во всех отношениях кондиционное изделие совсем непросто

Важно! В последнее время на рынке появились пластиковые кольца для обсадки стенок колодцев. Поскольку опыта долговременной эксплуатации таких изделий в стране нет, то говорить о таких материалах как о полноценной альтернативе традиционным пока видится преждевременным.

Изготовление колец колодцев из бетона является если не сложной, то в любом случае весьма ответственной процедурой. Поэтому отнеситесь к выбору производителя и качеству продукции очень серьезно.

1. Основной, а точнее общепринятый диаметр бетонного кольца такого типа составляет 900 мм. Именно такой диаметр обуславливает нормальную эксплуатацию, а впоследствии ремонт колодца из бетонных колец. Кроме этого стоимость такого изделия отвечает оптимальному соотношению по такому немаловажному критерию, как цена.
2. Стоит обратить внимание на качество проливки тела кольца, наличию замковых элементов, плотности посадки, диаметру монтажных петель и прочего.
3. Нелишним будет убедиться в положительной репутации производителя колец, основанной на системном качестве изделий и разумной ценовой политике.

Монтаж манипулятором на порядок упрощает работу во всех отношениях

4. Просчитайте возможности транспортировки и разгрузки изделий по наиболее приемлемой цене, а такую может обеспечить бортовой автомобиль, достаточной грузоподъемности, оснащенный краново-манипуляторной установкой. Кроме всего прочего, если такая КМУ помимо гидравлического привода стрелы оснащена лебедкой, то помимо разгрузки вы можете организовать монтаж обсадных колец прямо с борта.

Хотя и ручной труд процветает буйным цветом на просторах страны

Монтаж, как много в этом слове

Собственно монтаж обсадных элементов, когда на кону стоит колодец из бетонных колец своими руками может производиться по двум технологиям. Это прямая обсадка и обсадка с подрывкой. Остановимся на них подробнее.

Прямая обсадка производится по готовому стволу, начиная снизу-вверх. В таком варианте можно сильно облегчить и удешевить  монтаж колодца из железобетонных колец применением манипуляторной установки и объединить доставку, разгрузку и установку в одну целостную операцию.

Однако такая технология возможна, если колодец пройден по устойчивым породам, которые не требуют крепления, или можно обойтись простой поддерживающей крепью времянкой.

При монтаже по схеме снизу-вверх необходимо надежно и без перекосов посадить на подошву коренное кольцо, поскольку оно обеспечивает надежность и соосность всего набора ствола

В случае если проходка ведется по неустойчивым, песчаным грунтам, склонным к осыпанию, плывунам то обсадка стенок ствола возможна только методом обсадки с подрывкой. В чем он заключается?

По мере продвижения забоя, одновременно опускаются, или как говорят специалисты, на него надвигаются кольца. Вынимаемая из-под кромки кольца порода, обуславливает его самостоятельное продвижение сверху вниз вслед за забоем под собственным весом на первоначальном этапе, и под весом других колец на последующих этапах работ.

В этом случае для удобства и безопасности работ необходима рама с блоком, которая обеспечит поступательное и правильное движение кольца на посадку на предыдущее.

Применение стационарных блочных конструкций намного упрощает проведение монтажа и увеличивает безопасность работ

Словечко от Бывалого. При монтаже колец с подрывкой необходимы кольца с замком. Поскольку боковые породы неустойчивы, замыкание колец позволит предупредить смещение и провороты колец, и сохранит целостность и соосность конструкции, и колодец из железобетонных колец будет   служить верой и правдой не один год.   Если замковый элемент отсутствует, то эффект замыкания можно обеспечить свариванием монтажных петель и дополнительных закладных пластин электродуговой сваркой. Нелишне будет напомнить об обеспечении локальной вентиляции и иных правил техники безопасности при проведении огневых работ на глубине.

Когда вы проводите строительство колодца из бетонных колец, написанная потом и кровью своеобразная народная инструкция категорически рекомендует разделывать швы в месте смыкания колец между собой.

Способов несколько:

• Это глиняный замок для колодца из бетонных колец. Он обеспечивается закладкой глиняного раствора из обогащенной жирной качественной глины по всему периметру сопряжения.
• Закладка полимерной или резиновой прокладки по диаметру кольца.
• Использование специального гидроизоляционного герметика.

Важно! Используя полимерные, резиновые ленты, герметик для колодца из бетонных колец обязательно убедитесь в их химической инертности и безопасности при контакте с водой.

На-гора! или работы на поверхности

После того как вопрос,  как выкопать колодец из бетонных колец несколько прояснился, стоит задаться вопросом, как утеплить колодец из бетонных колец.

Основную функцию утепления и защиты ствола от промерзания выполняет ляда. Однако прежде чем приступить к ее возведению следует провести реализацию такого элемента как бетонная отмостка вокруг колодца.

Окантовка бетоном шейки ствола колодца должна производиться примерно с 50% перекрытием от его сечения, как на представленном фото

Как уже говорилось выше отмостка скрепляет устье ствола и служит фундаментной основой для будущей ляды. Однако прежде чем обустраивать отмостку, как уже говорилось выше, стенки вокруг устья ствола необходимо засыпать чистой глиной и тщательно усадить ее, хорошенько, в несколько заходов утрамбовав.

Проведенная таким образом бетонная подготовка под колодец позволит получить надежное основание с хорошим гидрозамком вокруг места смыкания поверхностного сооружения и подземной части, и получить комфортную рабочую зону вокруг колодца.

Поперечный разрез с указанием основных конструктивных элементов

Бетонная плита выливается по классической технологии с армированием металлическими элементами тела плиты.

Ляда возводится из дерева, кирпича, дикого и искусственного камня. Вариантов конструктивного решения множество и их реализация напрямую зависит от ряда конкретных объективных причин, в том числе и финансовых возможностей.

Внутри нее размещается либо ручной ворот для подъема воды, либо насосная станция. При проведении водяной магистрали с подачей насосом необходимо предусмотреть либо возможность сброса воды из системы, либо обеспечить мероприятия против замерзания насоса и коммуникаций в холодное время года.

Как показывает долговременная практика сделать самому бетонный колодец еще полдела, необходимо обеспечить ремонт бетонного колодца.

Ремонт колодцев такого типа может быть текущим и капитальным. Текущий ремонт устраняет все мелкие недостатки, возникающие в процессе его эксплуатации, включая периодическую дезинфекцию шахты колодца хлорной известью и специальными реагентами.

Перед проведением дезинфекции желательно сделать контрольную пробу на малом объеме

Капитальный ремонт более масштабен и он необходим, когда:

1. Радикально поднялся уровень водяного столба в результате намыва песка в нижней части ствола.
2. Смещение и отрыв колец с разрушением глиняных замков и швов.
3. Снижение уровня воды и ухудшение ее качества, вследствие заиливания водосборника.
4. Прорыв глиняной подушки в месте обустройства гидроизоляции в шейке ствола.

Часть таких работ приходиться выполнять вручную, с максимально возможным откачиванием столба воды из ствола. О соблюдении техники безопасности при проведении таких работ напомнить не будет излишним.

Иногда более рациональным будет выглядеть привлечение к проведению таких работ специалистов профильных и специализированных организаций.

Проведение работ по очистке колодца вручную сопряжено не только с неудобствами, но и определенным риском

Часть работ, таких как инфильтрация песка и ила, можно провести дистанционно. В таком случае понадобиться мощный дренажный насос и запас чистой воды для подачи ее в шахту колодца.

Подавая воду и размывая напором отложения, а потом, откачивая излишки, в ряде случаев можно восстановить нормальный приход воды, даже не замочив ног.

Дистанционная чистка куда более безопасна, хотя и требует определенных навыков и дополнительного оснащения рабочего процесса

Подробно об операциях при проведении ремонтных работ можно узнать из  видео в этой статье.

Заключение

Таким образом, в этом материале мы отразили наиболее существенные и принципиальные моменты, которые возникают при практическом решении вопроса, как сделать колодец из бетонных колец. Основное внимание при проведении таких работ стоит уделять технике безопасности, поскольку печальная статистика несчастных случаев, возникающих при строительстве и ремонте колодцев, дает серьезный повод для основательного и вдумчивого подхода к такой с одной стороны несложной, а с другой – совсем непростой работе.

beton-house.com
