Установка Колец В Колодец: Инструкция По Монтажу + Видео

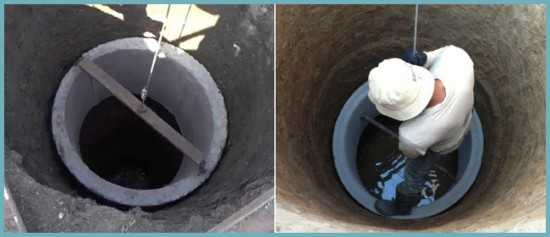

Установка колец в колодец

Установка колодца не всегда вызывает трудности, если точно есть проект конструкции, в котором указываются все ее параметры, размеры материалов и их количество.

Типы колодцев и их способы сооружения

Они могут быть двух типов:

Канализационные конструкции подразделяются на несколько типов:

  • Сливные ямы.
  • Септики с одной или несколькими камерами.

Водонаборные разделяются на:

  • Шахтные.
  • Трубные (скважины).

На фото показаны примеры колодезных конструкций такого типа.

Шахтный колодец

Примечание. Они отличаются не только способами использования и предназначения, но и методами своего сооружения.

Канализационные колодцы и способы их обустройства

На данный момент стали пользоваться популярностью на загородном участке в виде канализационных колодцев септики(см.Расстояние от колодца до септика: правильный выбор). Изготавливаются они их пластика и могут иметь до четырех камер.
Для установления такой канализации существуют определенные требования:

  • На поверхности грунта не должно быть никакой съедобной растительности. Могут выращиваться только цветы.
  • Расположение септиков должно быть на расстоянии не менее 15-20 м от жилого строения.
  • Если используются септики с большим количеством камер, то и участок должен быть большого размера, так как площадь, которую они могут занимать составляет 16 квадратов.

У современных готовых септиков довольно высокая цена и не каждый способен на своем участке соорудить конструкцию такого типа.

Совет. Септики с определенным количеством камер хоть и являются практичными конструкциями, но занимают на участке слишком много места и по этой причине в большинстве случаев отдается предпочтение простым канализационным колодцам.

Они могут изготавливаться из таких материалов:

  • Железобетонных колодезных колец определенного диаметра.
  • Кирпича, которым обкладываются стены конструкции в «шахматку».
  • Древесины.

Формы могут быть:

  • Квадратные.
  • Круглые.
  • Прямоугольные.

Тут все зависит от типа материала, который будет использоваться для сооружения конструкции.

Совет. Для обустройства квадратных или прямоугольных используют кирпич, камень или древесину. Для круглых применяют кольца.

Сооружение канализационного колодца самостоятельно

Как правило, работы по сооружению выполняются своими руками, здесь нет ничего сложного.
Используют для этого:

  • Лопаты и другой подручный инструмент и приспособления.
  • Специализированную технику, которая за короткий промежуток времени выкопает яму необходимой глубины.

Пример проведения работ

Совет. Самодельный септик, который в последствии будет обкладываться кирпичом или камнем должен иметь конусовидную форму. Таким образом стоки смогут свободно фильтроваться и очищенная стоковая вода будет поступать в грунт.

Итак:

  • Если использовать технику для рытья, то форма его будет ровной.
  • В основном, форма получается квадратная или прямоугольная, но это не помешает использовать в обустройстве конструкции железобетонные кольца округлой формы.

Конструкция самодельного канализационного колодца

Глубина колодца по стоковые воды может быть любой. Все зависит от дневного расхода воды каждого члена семьи. Как правило, оптимальной глубиной является 5-6 м.

Самодельный канализационный колодец

Совет. Если конструкцию сделать правильно, то очищать конструкцию нужно будет только через несколько лет.

Рекомендации:

  • Как только канава вырыта в нее насыпаются щебень, гравий и песок. Эти материалы являются естественными фильтрами и способны очищать стоковые воды, которые поступают в грунт.
  • Слои этих материалов могут быть разные. Все зависит от глубины. Оптимальным вариантом считается толщина слоев в 10 см.

Совет. Для канализационных колодцев не обязательно устанавливать дно.

Стенами могут быть:

  • Железобетонные кольца.
  • Пластиковые кольца.

Рассмотрим:

  • Если установка пластиковых канализационных колец выполняется довольно быстро и просто, то установка колодцев канализационных с применением железобетонных колец не обойдется без применения специальной техники.
  • Обусловлено это тем, что кольца изготавливаются из тяжелого бетона, который в процессе смешивается с гравием или щебнем небольшого размера.

На данный момент используются такие железобетонные кольца:

  • Опорные (стеновые).
  • Горловина.

Опорные кольца могут быть с замками или без них.

Совет. Лучше всего использовать замковые кольца из бетона. Они надежно скрепляются между собой при помощи специальных замков.

Итак:

  • Установка бетонных колец в колодец для канализации должна сопровождаться качественной обработкой их стыков. Не смотря на замки, которые находятся внизу и вверху кольца бетонный раствор способен защитить конструкцию от разрушения в результате смещения грунта или подтопления.
  • Можно устанавливать кольца не вплотную друг к другу, а на определенном расстоянии. Это обеспечит большую эффективность отвода стоковых вод.
    Только тут стоит учесть, что их очищение проходить не будет и в случае перенасыщения грунта водой могут возникнуть плавни или в окружающей местности канализации будет постоянно влажный грунт.
  • Крышка может быть из пластика или металла. Также есть возможность изготовить ее своими руками и для этого нужно сделать форму из деревянных досок и планок и в нее заливается раствор бетона. Крышка получается монолитная и довольно тяжелая.

Водонаборные колодцы

Они могут быть в форме скважины или шахтные. Именно для последнего типа проводится установка колец.

Устройство водонаборного колодца

Кольца могут быть:

  • Бетонными.
  • Пластиковыми.

Бетонные кольца для колодцев

Пластиковые кольца могут быть использованы только в готовых композитных конструкциях.
Они уже имеют определенный набор колец:

  • Днище.
  • Стеновые кольца (опорные).
  • Горловина.

Готовые пластиковые колодцы

Рекомендации:

  • Для сбора такой конструкции есть определенная инструкция, согласно которой кольца скрепляется между собой, при помощи специальных крепежных элементов.

Совет. Установка колец для колодца из пластика может выполняться и не в сборной конструкции, а отдельными элементами. Кольца не имеют большой массы и все вполне возможно сделать самостоятельно.

Железобетонные кольца, которые используются для сооружения колодцев для водоснабжения, более популярны и просты в использовании.
Они могут быть:

  • С дном.
  • Опорные.
  • Горловина.

Итак:

  • Опорные кольца могут также иметь отличия. В некоторых случаях есть отверстия, которые позволяют отводить лишнюю воду или наоборот, позволяют набирать ее в внутрь конструкции.
  • Размеры колец очень разные.

Их диаметр может быть:

  • 70 см.
  • 80 см.
  • 90 см.
  • 100 см.

Колодезные кольца с замками

Совет. Такие размеры показывают только внутренний диаметр кольца. Внешний будет гораздо больше и это стоит учесть в рытье канавы под колодец.

  • Толщина колец может быть 4-5-7 см. Все зависит от глубины конструкции.
  • Установка колодезных колец в конструкцию проводится только с применением специального оборудования, так как кольца имеют слишком большой вес.

Совет. При сооружении любого колодца из железобетонных колец лучше использовать краны и специализированные машины, которые помогут ровно и качественно установить каждый элемент конструкции.

Рассмотрим:

  • На этом работы по организации водонаборного колодца не заканчиваются. Так же, как и при сооружении канализационного колодца нужно использовать для закрепления колец бетонный раствор.
  • Видео в этой статье показывает, как можно организовать самостоятельно колодец для водоснабжения и использовать при этом железобетонные кольца.

Совет. Обязательным будет полностью сделать расчеты конструкции.

В них входит:

  • Количество используемого материала, которое зависит от глубины: железобетонные или пластиковые кольца, щебень, гравий, песок, бетонный раствор.
  • Размер и глубина конструкции, которые должны четко совпадать с количеством используемого материала, если применяются кольца.


Допустим:

  • Ширина колодца составляет 120 см, а глубина — 5 м.
  • Кольцо из железобетона имеет высоту в 70 см.
  • Получается понадобиться 7 железобетонных колец и одна горловина.

Совет. Если в конструкции не хватает 30-40 см, то можно для набора колодца использовать не одну, а несколько горловин или вылить кольцо нужной высоты самостоятельно.

Если используется специальное оборудование, тогда расход денежных средств на его аренду также должен входит в общий расчет конструкции.

Другие способы сооружения колодцев на загородном участке

Никто не будет спорить с тем, что самостоятельное сооружение конструкции любого типа не ударит по семейному бюджету. Но, если нет опыта в таких работах, то лучше обратится к специалистам в этой области.

Схемы колодцев

Итак:

  • На данный момент есть большое количество предприятий, которые предоставляют услуги по организации колодцев на загородных участках.
  • Изначально нужно определиться какого типа будет сооружение, так как от этого зависит стоимость установки колодца.

В услуги фирм входит:

  • Копание ямы установленного размера.
  • Установка колец или других приспособлений во внутрь конструкции.
  • Полное закрепление колодезных колец.
  • Проведение проверочных работ, чтобы устранить дефекты в работе по сооружению.

После оговоренного вида колодца и способу его изготовления составляется смета на установку колодца. В не входит не только стоимость работ специалистов, но и расход на закупку материала, а также износ используемого оборудования.

moikolodets.ru

Установка колец для колодца: монтаж и инструменты

Сооружение колодца на участке загородного дома является не только популярным, но и весьма полезным «мероприятием» по обустройству и модернизации загородного хозяйства, не говоря уже о существенной экономии материальных затрат на водоснабжении, и, конечно же, качестве конечного продукта — вкусной и экологически чистой воды.

Схема дренажного колодца.

Установка колодца — нелегкая и достаточно серьезная операция, требующая ответственного подхода и тщательного расчета.

Но и нет ничего невозможного или невыполнимого для желающих осуществить эту идею самостоятельно.

Выбор места строительства и подготовка

В первую очередь следует определиться с местом, где предполагается установка колодца. На этот счет существует множество различных народных примет и методов, но, как показывает практика, самым эффективным является «способ линий».

Заключается он в следующем:

По принципу земных параллелей и меридианов, с четырех сторон вашего участка, между имеющимися в данном населенном пункте скважинами, мысленно проводятся соединяющие их прямые линии («север-юг», «восток-запад»), то есть так, чтобы они (линии) проходили через ваш участок. Точка их пересечений и будет являться наиболее приемлемым местом для сооружения колодца.

Схема бетонного колодца.

Помимо этого, необходимо определить глубину залегания и уровень грунтовых вод. Желательно также избегать (в радиусе 30 м) близости источников загрязнения: бани, туалета, гаража, помойных ям и т.п. Не следует устанавливать колодец в низине, на склонах и оврагах.

Наиболее подходящее время для строительства колодца — конец лета-начало осени. Уровень воды в подземных источниках (грунтовые воды) в это время года опускается до нижней отметки.

С учетом всех вышеперечисленных требований и пожеланий можно приступать непосредственно к «земляным» (копальным) работам, выполняя при этом и монтаж железобетонных колец будущего колодца. Предварительно следует разметить участок строительства, с учетом необходимых допусков для монтажа колец.

Техника, механизмы и инструменты

Для осуществления идеи постройки колодца самостоятельно вам будут необходимы следующие инструменты и технические приспособления:

Схема колодца своими руками.

  1. Рулетка.
  2. Строительный отвес.
  3. Строительный уровень.
  4. Лестница (можно веревочная).
  5. Лопата копальная.
  6. Лопатка саперная.
  7. Строительное кайло (кирка-мотыга).
  8. Лом.
  9. Кувалда.
  10. Топор.
  11. 2-3 металлических ведра.
  12. Устройство для подъема ведер с грунтом.
  13. Осветительное оборудование.
  14. Мастерок.
  15. Емкость (корыто) для раствора.
  16. Тяпка (для замешивания раствора).

Весьма желательным будет наличие перфоратора (отбойного молотка) для работ с твердым грунтом и насоса для откачивания воды.

Монтаж колец скважины

На месте будущего колодца копается яма глубиной в 1 м и устанавливается первое кольцо, желательно со штырями по нижнему краю или имеющее конусовидную, расширяющуюся книзу форму конструкции. Далее продолжается выборка грунта из-под колец и шахты до тех пор, пока кольцо под собственным весом не осядет еще на 1 м и можно будет устанавливать на него следующее.

Швы между железобетонными кольцами следует проложить гидроизоляционным материалом и запечатать цементным раствором.

Таким же образом продолжают копать и укладывают следующее кольцо, и так до тех пор, пока не дойдут до водоносного слоя почвы. Это будет заметно по ощутимому снижению температуры воздуха в шахте и сырому грунту.

Важное замечание: следует регулярно пользоваться отвесом для проверки вертикальности укладки железобетонных колец.

Заключительный и, пожалуй, самый изнурительный этап земельных работ — рытье ямы в водоносном слое грунта. Поступающая влага вперемешку с грунтом образует жидкую массу, что существенно замедляет ход работ, а это крайне нежелательно. Грунт с последних двух-трех метров нужно выбирать как можно быстрее. Именно на этом этапе будет весьма желательным наличие хорошего грязевого насоса.

Подготовленное дно котлована следует засыпать щебнем на толщину не менее 10 см, для защиты воды в колодце от загрязнения. Железобетонные кольца, для придания конструкции большей прочности, как правило, скрепляют между собой металлическими скобами, которые красят масляной краской для предотвращения коррозии.

Снаружи колец, в качестве гидроизоляции, рекомендуется сделать «мягкую отмостку». Для этого следует снять верхний слой грунта по периметру колодца и сделать углубление для гидроизоляции (на глубину промерзания грунта). Затем этот участок надо засыпать песком и утрамбовать, после чего сверху уложить гидроизоляционную пленку, край которой завести на верхнее кольцо и тщательно закрепить. Сверху «отмостку» следует засыпать гравием или щебнем и затем покрыть газоном.

Для того чтобы исключить попадание в колодец загрязненной воды с поверхности, следует предусмотреть возвышение колец на 1-1,2 м над уровнем почвы и укрытие «сруба» навесом для защиты от атмосферных осадков.

1pokanalizacii.ru

Колодец из бетонных колец своими руками: технология

У того, кто строит дом в пределах города или недалеко от центрального водоснабжения, проблем нет – подключился к водопроводу и все в порядке. А вот если ваше жилье далеко от цивилизации, или просто хотите иметь экологически чистую воду для питья и приготовления пищи, то без колодца не обойтись. Прежде чем приступать к копке колодца, следует собрать сведения о водах под землей той местности, где будет вырыт источник воды.

Проще всего поинтересоваться у соседей, на какой глубине у них находится вода, и какая она по качеству. Если у них есть грунтовые воды, копайте смело — вода будет и вас! Имея минимальные строительные навыки, можно соорудить колодец из бетонных колец собственноручно.

Характерные черты устройства колодцев

Перед тем как возвести колодец из бетонных колец, важно узнать его устройство. В колодце имеются два элемента: подземный и элемент, находящийся над землей. Перед началом работ определяются с месторасположением колодезной скважины. Приступают к рытью земли на глубину, позволяющую установить фильтрацию воды, которая требуются для очистки воды от глины, пыли и других загрязнений. Гидротехническое сооружение нужно оформить защитой от проникновения сточных вод, атмосферных осадков и канализационных стоков.

Строительство колодезной конструкции состоит из 3-ех частей:

  • Монтаж оголовка гидротехнического сооружения, который представляет собой верхнюю часть в колодцах, находящуюся над землей. Надземный элемент конструкции выполняет функцию защиты от проникновения сточных вод и осадков, которые способны загрязнять питьевую воду. Состоит из кровельной части, отмостки, навеса и подъемного механизма. Декорируют оголовок: деревом, камнем, штукатуркой или другими облицовочными материалами. Важно предусмотреть элемент для отведения дождевой воды, который устанавливают снаружи оголовка.
  • Обустройство стволов гидротехнического сооружения. Это место, находящееся под землей в промежутке между оголовком и дном. По стволу поднимают воду с помощью ведра и веревки либо другого подъемного приспособления. Ствол шахты имеет обсадную колонну, функция которой — защищать бетонный колодец от разрушения и проникновения грунтовых вод в середину сооружения.
  • Возведение водоприемной части, которая предназначена для хранения воды, ее фильтрации и отстаивания.

Схема устройства колодца.

Водоприемная часть включает в себя обсадную колонну, фильтр и бывает 3-ех видов:

  • Неполная – данная бетонная конструкция не имеет сложностей в исполнении, в ней обсадная колонна не доходит до пласта непроницаемых горных пород и вода подходит снизу. Несовершенная конструкция имеет небольшой литраж воды и подходит для небольших семей.
  • Полная водоприемная часть является сложной в исполнении и имеет обсадную колонну, упирающуюся в пласт водонепроницаемых пород. Объем части накопления воды средний, а подача жидкости осуществляется через стенки колодца.
  • Совершенная водоприемная часть с зумпфом. Глубина достигает полтора метра запасов воды. Применяется в случае большого количества потребления воды.

Вернуться к оглавлению

Выбор материалов

Возведение питьевых бетонных колодцев требует выбора материалов высокого качества, а именно бетонного состава тяжелых марок. Чтобы соорудить бетонную конструкцию потребуются экологически чистые, плотные, обладающие высокой прочностью материалы, которые не пропустят никаких загрязнений. Колодцы делают из сруба, камня, кирпича или бетона. Можно сделать бетонные кольца и своими руками, однако, важно соблюдать правильные пропорции при изготовлении раствора и придерживаться технологического процесса при работе с кольцами. Останавливая свой выбор на стеновых кольцах, выполненных по государственному стандарту, обращают внимание на маркировку изделий, буквы которой обозначают аббревиатуру слова, а числа – диаметр и высоту кольца.

Вернуться к оглавлению

Технология и этапы строительства

При работе с бетонными колодцами, чтобы правильно сделать конструкцию, монтаж начинают с определения удобного места для будущей скважины и рытья круглой ямы. Скважину роют на глубину полтора метра и с таким же диаметром. Дно скважины равняют, и убирают землю. Над ямой ставят подставку на трех ножках с подвесным грузоподъемным устройством. Бетонное кольцо доставляют на край скважины и крепят к крюку, после чего поднимают вверх и спускают ко дну колодезной ямы.

Скобы для колодца.

Выставляют правильно по уровню кольца и осуществляют заливку бетонным раствором, после чего опускают второе кольцо. Далее нужно подкопать почву под нижним кольцом и убрать ее в емкость, после чего разработать грунт ломом, киркой или кайлом. После того как уровень колец стал ниже земли, устанавливают следующее.

Лишнюю воду откачивают насосом и продолжают рыть скважину, пока ее глубина не достигнет полутора метров. Далее засыпают водоупорную глину, тщательно утрамбовывают и приступают к заделыванию стыков бетонной смесью с добавлением герметизирующего вещества.

Придают кольцам фиксацию с помощью скоб и покрывают краской против коррозии. Как только швы затвердеют, приступают к выкапыванию глины, укладке на дно пористого деревянного щита, который в последующем обсыпают песком и гравием. По окончании работ с колодцем своими руками устанавливают навес и оголовок, монтируют механизм, поднимающий воду.

Для очищения питьевой воды в колодце устанавливают донный фильтр. Монтаж которого заключается в постоянном выкапывании скважины и не прекращении работ даже, когда появилась жидкость. Копают на глубину двадцать сантиметров, выравнивают и очищают дно. После чего высыпают тридцатисантиметровый слой очищенного песка и слой щебня мелкой фракции. После засыпки фильтра откачивают несколько раз воду. Пользуются колодцами первое время только для орошения цветов и огорода, разрешается пить и готовить на колодезной жидкости только после проверки качества.

Вернуться к оглавлению

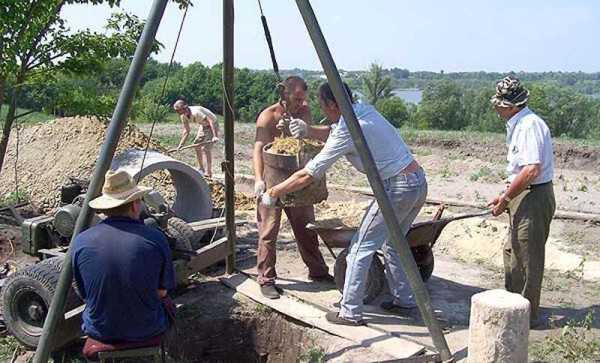

Строительство с поочередной установкой колец

Строительство колодца по методу поочередной установки колец.

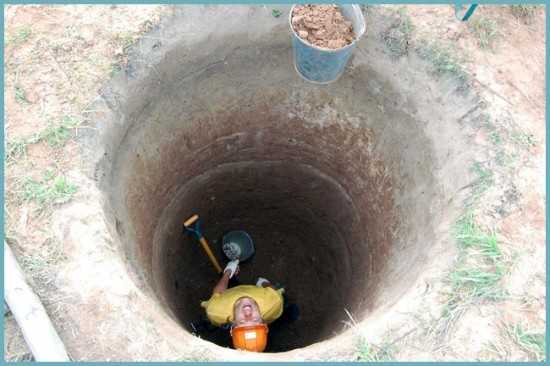

Своими руками колодезную шахту роют лопатой с короткой ручкой, что упрощает работу в малом пространстве. Копают до тех пор, пока глубина скважины не достигнет полутора метров, после чего выравнивают дно и фиксируют первое кольцо. Установку первого кольца важно сделать ровно посередине. Далее продолжают убирать почву изнутри бетонной конструкции. В процессе рытья земли кольцо опускается вниз под собственным весом, как только оно сровняется с уровнем земли, крепят скобы к последующему кольцу.

Случается, что в процессе рытья скважины, кольца стоят на месте и не опускаются, тогда это свидетельствует о неправильном их расположении от вертикальной оси. Чтобы выровнять положение колец, их накрывают тяжелой плитой или камнями, под весом которых кольца начинают проседать.

Углубление по колодцу продолжается вниз, пока жидкость не начнет проступать через дно колодца, при этом откачивают насосом поступающую воду. Роют яму до тех пор, пока не достигнут грунта, насыщенного водой. Его заметить легко, жидкость пойдет с большой скоростью. Но откачку не останавливают, так как нужно еще уложить фильтр дна и выровнять его.

Вернуться к оглавлению

Установка колец в готовую шахту

Метод строительства колодца: установка бетонных колец в шахту.

Возведение колодца также может выполняться установкой колец в готовую шахту. Данная технология подразумевает поочередный спуск колец в окончательно подготовленную скважину. Однако установка колец в уже готовую шахту не пользуется популярностью и применяется не для всех видов почв. Существует риск обрушения земли еще до момента укладки колец, поэтому такой метод более опасен.

Недостатком метода установки колец в готовую конструкцию является необходимость в подъемном механизме, который необходим для опускания деталей в яму. С помощью крана кольца погружают в шахту друг на друга и фиксируют скобами.

Вернуться к оглавлению

Работы по гидроизоляции

Гидроизоляцию колодца можно сделать своими руками, бывает она внутренняя и внешняя. Гидроизоляция изнутри – это заливка бетонным раствором или специально предназначенным составом. Гидроизолирующими материалами промазывают трещины, ямки, способные разрушаться при контакте с влагой. Чтобы не ухудшить вкусовые качества питьевой воды, для гидроизоляции не советуют использовать составы с битумом.

Чтобы оформить внешнюю гидроизоляцию, делают замок из глины. Для этого роют траншею по кругу верхних колец, ширина которой 50 сантиметров и глубина 200 см. Траншея заполняется глиной и трамбуется. Получившуюся поверхность заливают бетоном и откачивают жидкость на протяжении двух-трех недель. Первое время пользуются колодцем только в бытовых целях и только после лабораторных исследований употребляют воду  пищу.

kladembeton.ru

Колодец из бетонных колец своими руками

Желая обеспечить дом или дачу чистой водой для питья и полива растений, многие задумываются о том, чтобы построить колодец из бетонных колец своими руками, но, если опыта в этих делах не достаточно, стоит предварительно ознакомится с технологией строительства и всеми возможными нюансами.

В мире централизованного водоснабжения колодцы все же не изжили себя и продолжают пользоваться популярностью, ведь они являются надежным страховочным фондом на случай перебоев подачи живительной влаги, а иногда и ее единственным источником. Колодцы – это гарант того, что в доме или на даче всегда будет свежая вода.

Колодец — важнейшее строение на даче: он обеспечит вас водой для полива, летнего душа и приготовления пищи

Конечно, только при условии, что он выполнен в соответствии с технологией и обслуживается по всем правилам. С точки зрения технических аспектов, ничего сверхсложного в строительстве колодца нет, а вот физическая работа будет очень даже нелегкая.

Выбор между колодцем и скважиной

Тяжело ответить на вопрос, что лучше. В каждом индивидуальном случае на решение влияет много факторов.

Чтобы получить источник воды, вам нужно выбрать между колодцем и скважиной

  • Глубина залегания вод. Обычно, глубина колодца не превышает 15 м, если водоносный слой находится ниже, то из экономических и практических соображений можно подумать о скважине.
  • Самостоятельное строительство. Человеку без опыта, обустройство колодца будет понятнее и легче в исполнении, чем процесс бурения скважины.
  • Препятствия. Есть и еще один важный момент – подземные камни. Если такой попадется по ходу бура, то пройти его, будет очень тяжело, а иногда и невозможно. В случае с колодцем и его большим диаметром шахты дело обстоит проще.
  • Оборудование. Специальный инструмент для рытья колодцев не потребуется.
  • Обслуживание. Дно скважины или колодца со временем будет заиливаться, и несложно догадаться какую конструкцию легче почистить.
  • Перебои в работе. У колодца таковых нет (при условии регулярной чистки), а вот подача воды из скважины, часто зависит от работы насоса, если он электрический.

Немного о доступных водоносных слоях

Схема: залегание водоносных слоев

  • Верховодка. Находится ближе всего к поверхности и пополняется благодаря осадкам, из-за чего ее наполненность постоянно меняется, а в засушливые поры и зимой может и вовсе пропасть. Кроме этого она подвержена загрязнению стоками от очистных сооружений.
  • Грунтовые. Залегают на глубине 6-20 м и расположены между двумя водоупорными слоями, но не имеют избыточного давления, поэтому уровень воды в шахте колодца остается практически неизменным. Наблюдают лишь незначительные изменения в разную пору года.
  • Артезианские воды расположены на значительной глубине, сильно зажаты между двумя водоупорными слоями из-за чего находятся под давлением , а при пробивании пласта фонтанируют на поверхность. Качество воды не вызывает сомнений, а вот строительство и обслуживание колодца особой конструкции, обычно, не рентабельно.

Как выбрать место для колодца и когда начинать копать

Существует целый арсенал народных методов поиска воды и определения места под колодец, большинство из них не подвергается сомнению, а лозоходство и по сей день пользуется популярностью. Специалисты же рекомендуют, как минимум расспросить соседей или самостоятельно измерить глубину ближайших сооружений. Но точный результат может гарантировать только разведочное бурение.
Расположить на участке колодец нужно в том месте, где ему не грозит загрязнение бытовыми стоками (например, вдалеке от дачного туалета).

Обнаружение водоносных слоев с помощью народного метода — лозоходства

Кроме этого он должен отлично вписаться в дизайн ландшафта.
Не рекомендуют начинать работы по строительству весной, поскольку из-за колебаний наполненности грунтовых вод можно ошибиться с глубиной. Оптимальным временем считается конец зимы, но не позже марта. Также работы можно начать в конце лета.

Устройство колодца шахтного типа

Конструкция колодца достаточно простая, но это никаким образом не должно влиять на точность расчетов, качество работ и ответственность в их исполнении. Условно колодцы можно поделить на три основных составляющих части:

  • Водоприемник – как понятно из названия служит для фильтрации и сбора воды.
  • Ствол – вся конструкция колодца в толще грунта над приемником.
  • Оголовок – надземная часть, которая оборудована подъемным механизмом и крышей, защищающей шахту от мусора.

Схема: устройство колодца

Типы водоприемника, какой выбрать?

Водоприемник обычного шахтного колодца бывает трех типов:

  • Неполный водоприемник самый распространенный вариант и значит, что шахта не достигает нижнего водоупорного пласта, а вода проступает через дно и стенку.
  • Полный водоприемник доходит до водоупорного слоя и вода просачивается только через специально подготовленные стенки шахты.
  • Полным водоприемником с расширителем называется конструкция, которая не только достигает нижнего водоупорного слоя, а и углубляется в него, формируя нишу для накопления запаса воды. Нижнюю его часть часто делают расширенной.

Схема: виды колодца по типу водоприемника

Важно! Думать, что чем больше воды в колодце, тем лучше в корне неверно. Важно правильно рассчитать баланс между суточным потреблением и объемом, иначе застой со всеми вытекающими последствиями неизбежен.

Материал для шахтных колодцев

Шахта колодца может быть сделана из многих материалов. Ранее это были камень или дерево, позже появился кирпич, а в последнее время самым популярным является колодец из бетонных колец.
Недостаток камней в том, что с ними неудобно работать, в дополнение к этому их стоимость оставляет желать лучшего, как и в случае с натуральным деревом.

Бетонные кольца для строительства колодца

Кирпичная кладка достаточно трудоемкий процесс, а сам материал должен быть качественным, обладать хорошей водонепроницаемостью. В случае с кирпичной кладкой очень тяжело добиться хорошей гидроизоляции, которая не пропустит верховодку внутрь шахты. Бетонные кольца позволяют просто и гораздо быстрее построить колодец, который будет отвечать всем требованиям по техническим и санитарно-гигиеническим нормам.

Основы техники безопасности

Неопытные домовладельцы нередко пренебрегают элементарными правилами и подвергают опасности не только себя, а и напарников. Чтобы избежать нелепых травм, нужно соблюдать хоть некоторые элементарные правила.

  • Человек, находящийся в шахте должен защитить голову каской. Всякое бывает, сорвавшееся вниз ведро или упавший инструмент не редкость.
  • Канаты, веревки, тросы, кольца – все, что связано с подъемом, тщательно проверяют перед началом работы.
  • Капающего шахту человека обязательно страхуют веревкой, а если глубина колодца свыше 6 м, то двумя: рабочей и страховочной.

Строительство колодца обязательно должны осуществлять несколько человек

  • В грунтах встречаются, так называемые газовые карманы, и поскольку в шахте воздухообмен не быстрый по мере опущения периодически поджигают свечу. Ее пламя должно гореть равномерно, что указывает на достаточное количество кислорода, если огонь гаснет, яму нужно проверить.

Совет! Проветрить шахту можно несколькими способами. Легче всего это сделать при помощи плотного одеяла, которое несколько раз опускают до дна и поднимают обратно на веревках. Также ускорить газообмен поможет опущенный на дно шахты вентилятор.

Технология и этапы строительства колодца из бетонных колец

Навряд ли кто-то соберется выливать бетонные кольца самостоятельно, ведь это не только сложный и трудоемкий процесс, но и бессмысленный. Намного проще купить уже готовые изделия в нужном количестве, которое легко высчитать, зная глубину залегания грунтовых вод.

Совет! Неполный колодец из железобетонных колец является самым популярным вариантом, не только из-за простоты монтажа, а и благодаря соотношению цена-качество.

Строительство колодца с поочередной установкой колец

Шахту всегда копают лопатой с короткой рукояткой вручную, с таким инструментом намного легче будет управляться в ограниченном пространстве. Когда яма соответствующего диаметра будет глубиной около полуметра, проверяют ровность дна и устанавливают первое кольцо. Важно чтобы оно стало ровно посередине шахты и не уперлось в одну из стенок. После этого продолжают выкапывать землю, но уже внутри железобетонного изделия. По мере выемки грунта, кольцо будет постепенно углубляться под собственным весом и когда достигнет верхним краем уровня земли, сверху на него устанавливают и закрепляют скобами следующее кольцо.

Строительство колодца по методике поочередной установки колец

Бывает, что яма копается, а кольцо не опускается. Это значит, что оно расположилось под уклоном от вертикальной оси. Подкорректировать положение можно, сверху кладут щит и набрасывают камни или мишки из грунтом на ту сторону, которую необходимо осадить. Когда кольцо начнет проседать, перевес убирают.
Продолжают углубляться вниз. И так до тех пор, пока вода не начнет просачиваться сквозь дно шахты. Продолжают копать еще некоторое время, откачивая прибывшую воду насосом. Останавливают работы, когда шахта достигнет первой водоносной жилы. Вода при этом начнет поступать очень быстро. Но ее еще продолжают выкачивать, чтобы была возможность выровнять дно и уложить донный фильтр, если он необходим в конкретном случае.

Установка колец в готовую шахту

Существует еще один способ строительства, когда кольца по очереди опускают в полностью вырытую до водоносного слоя шахту. Но такой метод менее популярен и возможен далеко не на всех типах грунта. Опасно и то, что в любой момент, даже еще до укладки, земля может обрушиться. Бетонные кольца опускают в яму краном, ставят друг на друга впритык и фиксируют стальными скобами по окружности соединения.

Метод строительства колодца: установка бетонных колец в шахту

Внутренняя гидроизоляция

Все швы между кольцами заделывают раствором или специальным уже готовым составом. Промазывая их, не забывают о трещинах и ямках, которые под воздействием влаги будут быстро разрушаться и станут причиной разгерметизации шахты. Категорически не рекомендуют использовать растворы, в составе которых есть битум, поскольку они могут значительно испортить вкус воды.

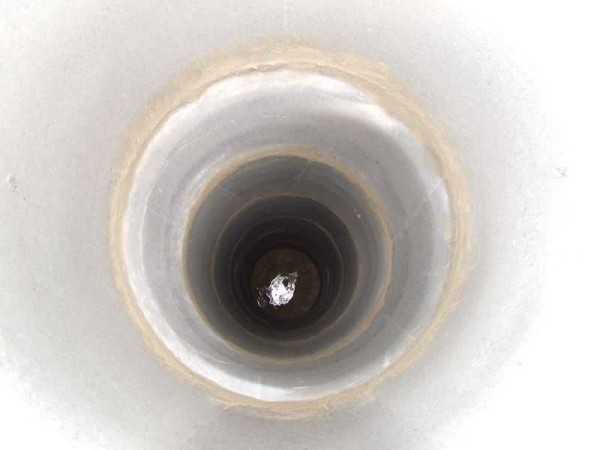

Обработка швов колодца из бетонных колец

Внешняя гидроизоляция колодца

Гидроизоляция колодца снаружи будет препятствовать поступлению в шахту верховодки, Для этого делают, так называемый глиняный замок. Вокруг последних колец вырывают траншею шириной около 0,5 м и глубиной в 1,5-2 м. В нее засыпают и плотно утрамбовывают глину. В результате она должна лечь чуть выше уровня почвы ближе к колодцу, и обеспечить уход осадков по уклону от шахты.

Схема: внешняя гидроизоляция колодца

Площадку бетонируют. В течении последующих 2-3 недель воду необходимо несколько раз откачать. Использовать ее можно для бытовых нужд, а вот для питьевых целей лучше только после заключения из лаборатории.

Когда нужен донный фильтр, и каким он должен быть

Для того, чтобы вода в колодце оставалась чистой и прозрачной, не обязательно устанавливать дорогие системы очистки, достаточно прибегнуть к проверенному веками способу, а именно организации донного фильтра. Он представляет собой прослойку из камней разной фракции, которые задерживают примеси, пропуская наверх лишь очищенную воду. Способ обустройства фильтра зависит от типа грунта на дне шахты, объема подземных вод и скорости их поступления.

Устройство донного фильтра для колодца

  • Плотное глиняное дно. Такой грунт вода не размывает и подается в чистом виде, поэтому колодцу не нужен дополнительный фильтр. Более того, он может навредить, перекрыв ключи.
  • Мягкое глиняное дно может размываться активными потоками, из-за чего вода становится немного мутной. Исправить ситуацию поможет слой щебня высотой около 20 см.
  • Песчаное дно, через которое вода просачивается медленно, всегда нуждается в фильтре, который укладывают в несколько слоев. Первым будет промытый песок, следующим слоем засыпают мелкую гальку, гравий или шунгит размером до 1 см, а последним ляжет щебень или камни размером от 5 см. Высота каждого слоя 15-25 см.
  • Плавун на дне шахты. Собственно это тот же песок, но размытый водой до почти жидкого состояния. В таких колодцах кроме обустройства донного фильтра часто требуется установка деревянного или более современного металлического щита с отверстиями диаметром около 1 см. Его опускают на дно, а сверху засыпают слой крупного камня и мелкой гальки по 15-20 см.

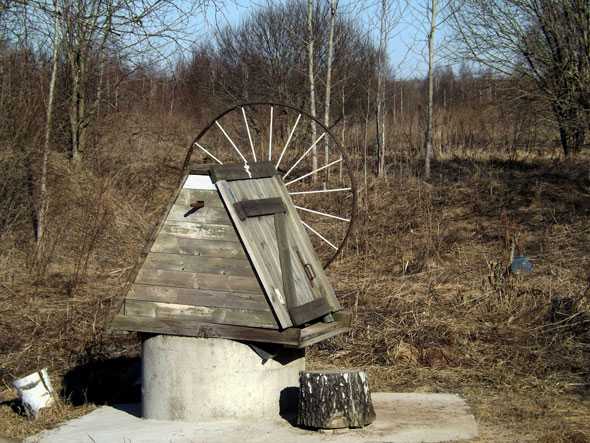

Оголовок красиво и функционально

Завершающей стадией строительства любого колодца станет установка оголовка – красивой и функциональной детали. В основе оголовка лежит примитивный подъемный механизм, но также он предназначен защитить источник от загрязнения. В красивом исполнении может стать отличным элементом декора на участке. Также на этапе строительства желательно продумать организацию подачи воды в летний душ, есть он имеется на вашем участке.

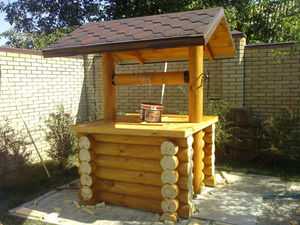

Оголовок колодца оформляется по усмотрению хозяина участка

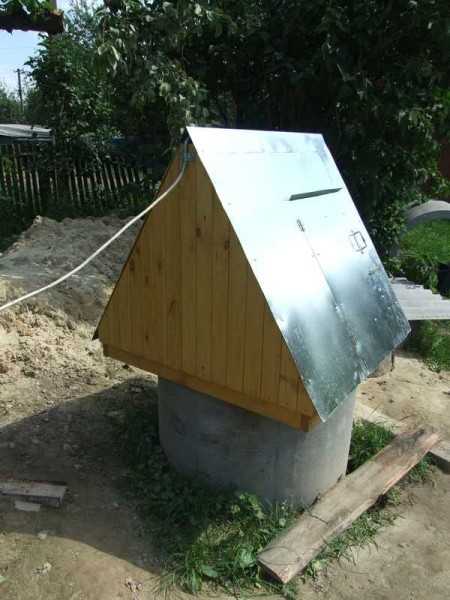

Для организации оголовка верхнее кольцо колодца должно выступать над поверхностью на 60-80 см. Но в первый год после строительства не рекомендуют заниматься обустройством площадки, поскольку земля еще может немного просесть. Сооружают временный подъемник с хорошей крышей.

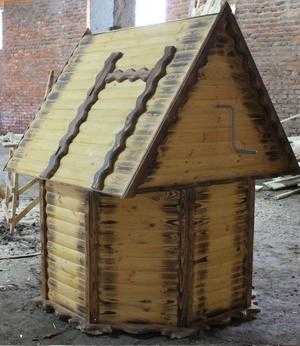

Оголовок или домик для колодца можно сделать самостоятельно или приобрести уже готовый. Как правило, они продаются в разобранном виде, но сборка всех деталей не намного сложнее детского конструктора.

Что нужно знать о строительстве колодца из бетонных колец: видео

Процесс строительства колодца своими руками: фото

sad24.ru

рытье ямы, установка бетонных колец, применение треноги, устройство фильтра

Рытье ямы для водоприемного колодца

Диаметр ямы должен превышать диаметр кольца на 20 см. Во-первых, так нужно сделать для того, чтобы засыпать кольца снаружи песком (с гравием или щебнем), во-вторых, так удобнее опускать кольца в яму.

Не забывайте о том, что колодец лучше располагать примерно за 10 м от дома, чтобы не нарушать его стойкость.

Яму для водопроводного колодца можно копать двумя способами:

  • Всю сразу;
  • С постепенным опусканием колец.

Если копаете всю яму сразу, позаботьтесь о мерах безопасности копающего, обвязав его толстой веревкой (на случай обвала земли). Копать яму нужно в сухой летний период, чтобы не спутать талые или дождевые воды с водоносным слоем. В среднем, глубина залегания водоносного песка составляет 5-10 м. Теперь перейдем к варианту с установкой железобетонных колец.

Установка бетонных колец в яму водозаборного колодца

Если яма уже выкопана, то кольца опускаются на дно после откачки песка с водой. Когда установлено первое кольцо, на него надеваются две-три H-образных соединительных скобы, чтобы кольца при установке не съезжали. Стыки колец до их соединения смазываются цементно-песчаным раствором или жидкой гидроизоляцией. Установка колец ведется с таким расчетом, чтобы верхнее (последнее) кольцо выступало над уровнем земли на 20-30 см.

Второй способ погружения колец выполняется совместно с рытьем ямы. Сначала роется яма для первого кольца не на полную высоту, чтобы кольцо немного выступало над землей после погружения. Затем рытье ямы продолжается по внутреннему периметру кольца на глубину следующего кольца. Когда внутренний периметр выкопан, начинается вынимание грунта из-под стенок первого кольца, чтобы оно погружалось.

Когда первое кольцо немного погрузилось в грунт, на него можно устанавливать второе, предварительно на дев на первое соединительные скобы. Далее продолжается копание ямы с выниманием грунта из-под первого кольца для погружения конструкции. Монтаж железобетонных колец можно вести как с подъемником, так и вручную, подкатывая кольца к яме и переворачивая их в установочную позицию. Работа продолжается, пока копающий человек не встретится с интенсивным потоком воды в яму.

В зависимости от глубины промерзания грунта во втором или третьем кольце от поверхности нужно сделать отверстие для водопроводной трубы в дом. Диаметр отверстия должен быть больше диаметра трубы, чтобы не повредить ее. В дальнейшем лишнее пространство заделается гидроизоляцией или раствором.

Установка и применение треноги

Без треноги не обойтись, поскольку вынимать грунт на глубине более 3-х метров становится очень сложно. Когда копающий человек начинает погружаться в яму на глубину больше своего роста, можно начинать сооружать треногу.

Тренога устанавливается над ямой. Между двух «ног» треноги устанавливается вал со шкивом. К валу крепится крепкая веревка, трос или цепь достаточной длины (до 10 м). Далее подъем грунта осуществляется через треногу человеком на поверхности.

При подъеме ведра человек, находящийся в яме, должен следить за ним, чтобы в случае падения закрыть руками голову.

Устройство фильтра на дне водопроводного колодца

Когда вы дошли до глубины просачивания воды сквозь почву дна ямы, не спешите закругляться с рытьем. Если вода прибывает слабо, продолжайте копать до интенсивного поступления воды в яму. После этого необходимо откачать прибывшую воду с песком, чтобы проверить, из скольких водоносных жил она поступает.

Желательно, чтобы количество жил было не менее 3-х, иначе вода в будущем может не успевать поступать за потреблением. Поэтому если жил одна или две, углубитесь на 30-50 см. Воду нужно откачивать не всю (иначе вы можете потерять водоносный слой), а только до момента, когда вы можете различить водоносные жилы.

Если под воздействием плывуна нижнее кольцо углубилось, а вслед за ним и все остальные, не пугайтесь. Просто придется поставить сверху еще одно кольцо.

Когда вы увидели не менее 3-х водоносных жил, нормально подающих воду в колодец, работы по монтажу водопроводного колодца на этот день можно прекращать. На следующий день нужно откачать всю прибывшую воду и намытый песок из колодца, чтобы уложить на дно фильтр из щебня, гравия и камней большой фракции (а также прокладки из геотекстиля).

Общая высота фильтра составит 30-40 см: первые 15-20 см – это камни для задержки основной массы песка, вторые 15-20 см – это гравий или мелкий щебень для более детальной очистки воды.

Между камнями и гравием обязательно проложите слой геотекстиля, вырезанный чуть больше диаметра кольца. Геотекстиль сможет задерживать 90% песка, делая воду гораздо чище.

Если после устройства вышеупомянутых высот фильтра вода поступает значительно медленнее, нужно немного убрать слой фильтра. Когда работа по засыпке фильтра завершена, нужно подождать, пока колодец вновь заполнится водой (средний уровень воды равен 130-150 см). В это время можно приступать к рытью траншеи для водопроводной трубы от колодца. Но об этом мы расскажем в следующей статье.

Свободное пространство снаружи бетонных колец желательно засыпать песком с гравием или щебнем.

В заключение добавим, что после строительства водопроводного колодца нужно закрыть его съемной крышкой, чтобы никто ненароком не провалился, а также сделать отдушину – своеобразную вентиляцию, чтобы колодец проветривался. В дальнейшем можно соорудить над колодцем своеобразную крышу и небольшую ограду.

Для защиты от просачивания осадков сквозь почву рядом с кольцами нужно по периметру колодца выкопать землю на ширину 0,5-1 м и глубиной 0,5 м и засыпать глиной. Это называется «глиняный замок» – пласт, не позволяющий дождевой и талой воде проникать в землю рядом с кольцами, тем самым не разрушая их. На поверхности вокруг колодца по глине можно сделать отмостку.

Дальше больше!

gold-cottage.ru

выбор места, варианты изготовления и монтаж

Когда перед владельцем загородного дома возникает задача обеспечения его чистой водой для питья и орошения сада и огорода, большинство начинают рассматривать вариант с возведением колодца из бетонных колец. При этом даже отсутствие опыта в подобном деле не может стать серьёзной помехой, поскольку можно заранее ознакомиться с технологией его строительства, разобравшись с ключевыми нюансами этих работ.

Выбор места колодца

Приступая к строительству колодца, первым делом необходимо подобрать для него подходящее место. Для этого потребуется вначале получить наиболее полные сведения о воде и водоносном горизонте. Вы упростите себе решение этой задачи, если обратитесь в геологоразведочные организации района или области. Также ценную информацию вам могут предоставить соседи касательно качества воды, а также ее сезонных перепадов.

При наличии такой возможности вам не помешает взять у соседей воду на пробу. Анализ же ее можно выполнить в местной и областной СЭС. Причем брать ее нужно не в одном, а в нескольких местах, что позволит обеспечить максимальную достоверность результатов. В том случае, если у вас не получится взять на пробу воду, вам не останется ничего другого, как рассчитывать на итоги геологоразведки. И эта надежда не будет напрасной, учитывая, что эти специалисты располагают собственной картой залегания и пригодности воды.

Правильно поступают те, кто заостряет большое внимание на качестве воды. Именно она влияет на наше здоровье. В процессе своей жизнедеятельности человек создает большое количество отходов, которые попадают в грунт, а через него и в водоносные горизонты. Также негативные последствия могут возникать и из-за геологических изменений. Может быть и такая ситуация, что вы владеете участком, расположенным в относительно экологически чистом месте, однако на расстояние 5 километров при сооружении дороги было создано большое углубление и осуществлялось перемещение грунта. Это привело к проникновению в верхний водоносный слой большого количества вредных компонентов. Степень их вредности и может определить анализ.

Предположим, что после проведения разведки выяснилось, что вода достаточно чистая, и она залегает на глубине до 6 метров. Иными словами, имеются хорошие условия для рытья колодца. Далее нужно выбрать место для него. Тут вы можете положиться на свои личные предпочтения или же обратиться к специалистам-лозовикам, которые, используя рамки или лозы, смогут точно подобрать подходящее место для устройства колодца. Имейте в виду, что создаваемый колодец должен находиться на расстоянии 20 метров от места пребывания животных.

Монтаж колодца из бетонных колец

Еще до того как вы приступите к рытью колодца, вам следует выяснить состав грунта в месте, выбранном для землеройных работ. Особых трудностей у вас не возникнет, если основу грунта будет составлять песок. Другое дело, если там будет глина или камень-дикарь. В этом случае рытье колодца для вас станет довольно сложной задачей, поскольку такой грунт придется откалывать.

Немало трудностей для вас создаст плывун. Здесь имеется в виду мокрый песок, постоянно находящийся в движении, из-за чего будут перемещаться и конструкции, расположенные на таком грунте. Лучше всего использовать для устройства колодца железобетонные кольца. Причем желательно, чтобы это были изделия с замком, в конструкции которых предусмотрен кольцевой паз, а также соответствующий выступ, позволяющий надежно закрепить конструкцию колец по отношению друг к другу.

Если приобрести вышеописанные кольца ЖБИ у вас не будет возможности, то в этом случае можно остановить выбор и на обычных железных бетонных кольцах. Здесь следует обращать внимание на то, чтобы их диаметр составлял 0,9 метра. Пластиковые кольца могут рассматриваться в качестве одной из альтернатив для устройства колодца, учитывая их низкую стоимость и легкость в сборке. Однако ввиду отсутствия точной информации относительно эксплуатации подобных объектов, сложно рекомендовать такой вариант.

По завершении всех подготовительных мероприятий можно приступать к землеройным работам. Наилучшим для этого временем является период, когда грунтовые воды находятся на минимальном уровне. Ему соответствуют месяцы с августа по октябрь. Еще до начала работ следует позаботиться о месте, где вы будете складировать извлеченный грунт. Общий объем земли составит примерно 5 кубических метров.

Устраивать такое место следует на расстоянии не менее 5 метров от будущего колодца. Причем ширина колодца должны иметь несколько больший диаметр, нежели колец для него. Это позволит легко вогнать их вниз. Лучше всего для этих целей использовать кольца ЖБИ с пазами подходящих размеров. В случае их отсутствия можно просто загнуть монтажные петли внутри и соединить их при помощи сварки. Подобное решение исключит смещение колец в случае движения грунта. По мере извлечения из-под колец грунта они сами будут опускаться вниз, поскольку на них будет давить их собственный вес. Чтобы выдержать объект по вертикали, необходимо пользоваться отвесом.

Следует уделить большое внимание наличию зазоров между бетонными кольцами. Их необходимо тщательно заделать. В противном случае через них будет поступать вода вдоль стенок колец. Также эта операция позволит не допустить просыпания грунта, а также просачивания верхнего, «непитьевого» водоносного слоя. Наилучшую герметичность обеспечивают резиновые уплотнения для бетона, которые следует разместить в пазы между кольцами ЖБИ.

Однако, прежде чем купить такой материал, следует удостовериться о наличии у него медицинского сертификата соответствия. Если такой документ отсутствует, то в этом случае желательно остановить выбор на более простом способе — цементной заделке. Довольно эффективным решением представляется толстая натуральная веревка, которую нужно несколько раз намотать в паз.

После сборки конструкции и заглубления объекта в водоносный слой на расстояние как минимум один метр, можно заняться гидроизоляцией верхней части колодца. С этой задачей можно справиться довольно легко, помня о том, что верхняя часть была предварительно раскопана в целях обеспечения ей большего диаметра по сравнению с используемыми кольцами. Сперва нужно создать верхний гидрозамок, для чего придется заполнить глиной выкопанное пространство между стенками колодца и грунтом и основательно уплотнить его.

Монтаж колодца из бетона со скользящей опалубкой своими руками

Этот вариант устройства колодца мало чем отличается от предыдущего. Его особенностью является то, что стенки не имеют швов. Если увеличить толщину стенок, то это позволит отказаться от использования арматуры. Лучше всего, чтобы стенки сооружения имели монолитную основу. Хотя эффективность этого метода не вызывает сомнений, однако, это займет достаточно много времени. Если заливать бетон, то на затвердевание потребуется выделить не менее 1 недели.

Другие способы

Если хочется сэкономить и избежать серьезных проблем при устройстве канализационного колодца своими руками, то можно создать стенки из бетона. При этом можно рассмотреть и альтернативные решения. Однако следует помнить, что воспользоваться нижеприведенными методами можно лишь при наличии специальных знаний и навыков.

Сруб из дерева

В большинстве своем его делают на основе древесины дуба, вяза или лиственницы. Здесь нет особых отличий в плане технологии монтажа: после того, как конструкция подходящих размеров будет заглублена на необходимое расстояние, нужно нарастить сруб, используя в качестве материала бревна или брус, сооружая его в соответствии с технологией перевязки венцами.

Каменные колодцы

Сразу следует быть готовым к тому, что сооружение такого колодца своими руками будет сопряжено с определенными трудностями. Технология требует выполнения кладки снизу вверх, причем это делается на большой глубине при помощи кирпича или камня-дикаря. Необходимо следить за тем, чтобы были выдержаны размеры колодца, а также технология укладки и одинаковая толщина стенок на всех участках конструкции:

  • для кирпичных объектов она не должна быть меньше 25 см;
  • для колодцев из камня-дикаря — как минимум 35 см.

Оголовок

Под ним понимается верхняя, видимая часть колодца, благодаря которой он приобретает уникальный облик. Причем оголовок выполняет не только эстетическую роль, но и выступает функциональным элементом:

  • благодаря его наличию исключается попадание внутрь мусора;
  • обеспечивается защита от промерзания.

Следует позаботиться о наличии над колодцем навеса, который должен быть настолько широкими, чтобы в 2 раза перекрывал его площадь. Для ограничения доступа в колодец, следует разместить поверх него створки. Сделать это сооружение более привлекательным можно, если добавить к нему ворот, при помощи которого будет подниматься ведро. Причем желательно, чтобы она крепилась не на веревку, а на цепь, что более соответствует традициям.

Для украшения прилегающей к колодцу территории, а также дорожки, ведущей к нему, можно использовать тротуарную плитку или же доски. Причем для обеспечения большей выразительности следует выполнять отделку в соответствии с общим стилем усадьбы.

Реалии жизни

Учитывая, что на даче не будет других альтернативных источников обеспечения воды, желательно предусмотреть специальное приспособление, которое автоматизирует процесс ее доставки.

  • Несмотря на весь свой привлекательный вид, поливать с его помощью растения можно лишь при наличии специального оборудования. Если потребность в воде для орошения огорода составляет порядка 50 ведер, то наилучшим решением этой проблемы будет установка насоса.
  • При выборе варианта его монтажа следует обращать внимание на уровень воды. Это определит, какой лучше приобрести: погружной или поверхностный.
  • Занимаясь прокладкой магистрали, следует учесть, что она должна проходить ниже точки промерзания грунта.

Заключение

Хотя колодец и представляется не таким современным вариантом решения проблемы водоснабжения, все же он способен не только украсить участок, но и эффективно справляться со своей задачей. Довольно простым вариантом его устройства является использование бетонных колец. Именно по этой причине справиться с этой задачей способен каждый владелец. Если тщательно ознакомиться с технологией устройства колодца своими руками и подготовить все необходимые материалы, то довольно скоро на вашем участке будет вода в неограниченном количестве, которую можно использовать для решения самых различных задач.


stoki.guru

Колодец своими руками из колец: копка, гидроизоляция, очистка

Даже если в доме есть централизованное водоснабжение, колодец лишним не будет: слишком накладно поливать огород или клумбы водой из крана, да и на случай отключения очень нелишним он будет. На даче, это вообще, основной и единственный источник живительной влаги. Так что ценность его сложно переоценить. Построить колодец своими руками непросто, но можно. Даже если вы решите нанять бригаду (тяжело это в физическом плане), вам нужно будет их контролировать. Не все делают так, как надо. Чаще, как проще и быстрее. Вот и необходимо вам знать, как должно быть.

Как выбрать место

Содержание статьи

Самый надежный способ — заказать гидрогеологические исследования. Вы получите точное место, где вам нужно копать с анализом воды, которая там будет. Но эта услуга недешевая и оправдывает себя, если воду планируете использовать как питьевую, то есть, возле дома постоянного проживания. На даче вам она необходима большей частью для технических нужд, а до питьевой можно будет очистить только ту часть, что идет в дом.

Если исследования заказывать не будете, ориентируйтесь сразу на несколько примет:

  • положение колодцев на соседних участках;
  • анализ растущих растений;
  • наблюдения за насекомыми и животными;
  • народные методы.

Все эти методы — только способы приблизительного определения места, где могут залегать водоносные слои. Ни один из них не дает гарантий, но если в результате от нескольких способов вы получите более-менее конкретное место, имеет смысл пробовать копать колодец именно тут.

Колодцы на соседних участках

Вы наверняка знаете, что пласты пород залегают совсем неравномерно, так же как и водоносные слои. Если у соседей вода на расстоянии 6 метров, это не значит, что и у вас она будет точно там же. Может быть выше или ниже, а может уйти резко куда-то в сторону. Так что это — только приблизительная «пристрелка» на местности.

Водоносный слой может залегать на разных уровнях

Растения

Этот способ подходит, если участок еще не распахан. Осматриваете «местную» растительность, выявляя островки характерной травы. Не единичные растения (могут быть случайно занесены), а именно островки, поляны и т.п.

Растения, указывающие на какой глубине находится водоносный слой

Наблюдения за живностью и природой

Самые лучшие предсказатели — мелкая мошкара. В теплое время года, в безветренную погоду, вечером, перед заходом солнца, посмотрите на участок. Если есть места, где «зависают» столбами мошки, скорее всего в этом месте, причем довольно близко, находится вода.

Мошка вьется в тех местах, где вода подходит ближе всего

Чтобы убедиться в этом, можно пронаблюдать за этим местом утром. Если вода действительно близко, тут будет клубиться туман.

По «концентрации» тумана можно определить, где вода ближе

Народные методы

Находим глиняную посудину. Желательно не глазированную. Но найти такую сейчас сложно, так что любой кувшин или горшочек подойдет. Нет и этого? Можно и обычную кастрюлю использовать, только с широкую.

В посуду насыпают высушенный в духовке силикагель. Нет его, не знаете где взять? Берете керамические кирпичи, разбиваете до состояния мелкой крошки (не муки, а крошки), просушиваете пару часов в духовке. Засыпаете в посудину доверху, завязываете сухой х/б тряпкой. Только так, чтобы не развязалась. Взвешиваете и результат записываете.

В предполагаемом месте/местах нахождения воды выкапываете яму глубиной 1-1,5 метра, в нее ставите кастрюлю и присыпаете землей. Оставляете на сутки. Потом откапываете и снова взвешиваете. Чем сильнее изменилась масса, тем больше воды в данном месте (или ближе к поверхности она находится).

Лучшее время

Есть два периода, когда копать колодец лучше всего: это вторая половина августа и середина зимы — после двух недель морозов. В это время уровень грунтовых вод самый низкий, верховодки почти нет. Так что работать будет просто и вы не промахнетесь с определением дебита — он в это время минимальный и страдать от недостатка воды в детальнейшем вам не придется.

Зима и позднее лето — лучшее время для копки колодцев

Если работает бригада, они могут справится за несколько дней: два-три, изредка — больше. Если работать планируете в одиночку, времени в августе может не хватить. Это зона «пограничная» — перед дождями. Тогда надо начинать работу раньше. Может, с начала августа. В это время уже верховодки мало, а к середине месяца (даже если работать одному вечерами) вы будете уже возле водоносного слоя. В общем, старайтесь рассчитать так чтобы выход на водоносный горизонт пришелся на самое «безводное» время. Желательно еще и гидроизоляцию стенок закончить.

Тип и строение

Если с местом вы определились, остается выбрать какой именно вы будете делать свою шахту. Копать можно только шахтный колодец, а абиссинский — бурить. Техника тут совсем другая, так что дальше речь пойдет именно о шахтном колодце.

Тип колодезной шахты

Самый сегодня распространенный — колодец из бетонных колец. Распространенный — потому что так проще всего. Но у него есть серьезные недостатки: стыки совсем не герметичны и через них в воду попадает дождевая, талая вода, а вместе с ней и то, что в ней растворено, и то, что утонуло.

Недостаток колодца из колец и бревен

Стыки колец, конечно, стараются загерметизировать, но те методы, которые будут эффективны не применишь: вода-то должна быть пригодной хотя бы для полива. А просто замазать соединения раствором — очень ненадолго и неэффективно. Щели постоянно увеличиваются, а потом через них не только дождевая или талая вода попадает, но и животные, насекомые, черви и т.д.

Есть кольца с замком. Между ними, говорят, можно проложить резиновые прокладки, которые будут обеспечивать герметичность. Кольца с замками есть, но стоят дороже. А вот прокладки практически не встречаются, как и колодцы с ними.

Той же «болезнью» страдает и шахта из бревен, только щелей еще больше. Да, так делали наши деды. Но у них, во-первых другого способа не было, во-вторых, не использовали на полях столько химии.

С этой точки зрения лучше шахта из монолитного бетона. Ее отливают прямо на месте, ставя съемную опалубку. Вылили кольцо, закопали, снова поставили опалубку, воткнули арматуру, залили еще одно. Дождались, пока бетон «схватиться», снова сняли опалубку, копаем.

Съемная опалубка для монолитного бетонного колодца

Процесс идет очень медленно. Это — главный недостаток.  В остальном только плюсы. Во-первых, получается совсем дешево. Затраты только на два листа оцинковки, да потом на цемент, песок, воду (пропорции 1:3:0,6). Это намного дешевле колец. Во-вторых, герметично. Никаких швов. Заливка идет примерно раз в сутки и из-за неровного верхнего края получается практически монолит. Просто перед заливкой следующего кольца соскребите с поверхности поднявшееся и почти схватившееся цементное молочко (серая плотная пленка).

Как определить водоносный горизонт

По технологии грунт вынимают внутри кольца и под ним. В результате под своей тяжестью, он оседает. Вот тот грунт, который вы вынимаете и будет служить ориентиром.

Как правило, вода залегает между двух водоупорных слоев. Чаще всего — это глина или известняк. Водоносный слой — обычно песок. Он может быть мелким, как морской, или крупным с вкраплениями мелкой гальки. Часто таких слоев несколько. Как пошел песок, значит скоро появится вода. Как появилась она на дне, надо копать еще какое-то время, вынимая уже мокрый грунт. Если вода прибывает активно, на этом можно остановиться. Водоносный слой может быть не слишком большим, так что есть риск его пройти насквозь. Тогда придется копать до следующего. Глубже вода будет чище, но насколько глубже — неизвестно.

Далее колодец прокачивают — закидывают погружной насос и выкачивают воду. Этим чистят его, немного углубляя, а также определяют его дебит. Если скорость прибывания воды вас устраивают, можно на этом остановится. Если недостаточно — надо быстро проходить этот слой. При работающем насосе продолжают вынимать грунт, пока не пройдут этот слой. Потом копают до следующего водоноса.

Донный фильтр в колодце

Устройство донного фильтра для колодца

Если вас устраивает скорость прибывающей воды и ее качество, можно делать донный фильтр. Это три слоя камей разных фракций, которые уложены на дне. Нужны они для того, чтобы как можно меньше ила и песка попадало в воду. Чтобы донный фильтр для колодца работал, необходимо правильно выложить камни:

  • В самый низ кладут крупные камни. Это должны быть довольно большие булыжники. Но чтобы не отбирать сильно высоту водяного столба используйте более плоской формы. Выкладывают как минимум в два ряда, причем не старайтесь чтобы они стояли вплотную, а с зазорами.
  • Средняя фракция насыпается слоем в 10-20 см. Размеры такие, чтобы камни или галька не проваливались в зазоры между нижним слоем.
  • Верхний, самый мелкий слой. Галька или камни небольшого размера слоем в 10-15 см. В них будет оседать песок.

При таком расположении фракций вода будет более чистой: сначала на крупных камнях оседают самые большие включения, затем по мере продвижения вверх, все более мелкие.

Способы копки

Есть две технологии, по которым копают колодец. Оба способа используются, просто на разных глубинах. И у обоих есть недостатки.

Поочередная установка колец

Первое кольцо ставят на грунт, который постепенно вынимают изнутри и под бортиком. Постепенно кольцо опускается. Тут очень важный момент: необходимо следить за тем, чтобы оно опускалось строго вниз, без перекосов. Иначе шахта получится наклонной и, рано или поздно, осадка колец прекратиться.

Чтобы избежать перекоса необходимо контролировать вертикальность стенок. Делают это привязав к бруску отвес и уложив его на кольцо. Дополнительно можно контролировать и вверху уровнем.

Инструменты, необходимые для рытья колодца

Когда верхний край кольца сровнялся с уровнем грунта, накатывают следующее. Его ставят строго сверху. Работу продолжают. Если на первом кольце грунт можно перекидывать через борт лопатой с укороченным черенком, то на следующих приходится уже вынимать при помощи ворота или треноги и блока. Таким образом работать должны не менее двух человек, а ворочать кольца нужны, как минимум трое, а то и четверо. Так что выкопать колодец самостоятельно, в одни руки, невозможно. Разве что приспособить лебедку.

Так, постепенно, наращивается глубина колодца. Когда опускается кольцо в уровень с грунтом, на него ставят новое. Для спуска используют вбитые скобы или приставные лестницы (правильнее — скобы).

Достоинства такого способа копки колодца:

  • Можно проконтролировать насколько плотно и ровно стало кольцо.
  • Можно уложить те самые резиновые прокладки, которые обеспечат герметичность или ставить их на раствор.
  • Стенки не осыпаются.

Это все плюсы. Теперь о минусах. Работать внутри кольца неудобно и сложно физически. Потому по этому методу копают в основном на небольшую глубину — 7-8 метров. Причем в шахте работают по очереди.

Строение «ножа» для более легкой проходки грунта при рытье колодцев

Еще один момент: при копке колода с кольцами, ускорить процесс оседания и облегчить проход грунта, можно при помощи ножа. Его делают из бетона, он заливается в грунт в самом начале. Для его формирования копают канавку по кругу. В сечении она имеет треугольную форму (смотрите рисунок). Ее внутренний диаметр  совпадает с внутренним диаметром используемых колец, наружный — чуть больше. После набора бетоном прочности, на это кольцо ставят «штатное» и начинают работу.

Установка колец после достижения водоносного слоя

Сначала копается шахта без колец. При этом следят за стенками. При первых признаках осыпания ставят внутрь кольца и продолжают углублять по первому способу.

Если на всем протяжении грунт не осыпается, достигнув водоносного слоя, останавливаются. При помощи крана или манипулятора в шахту укладывают кольца. Затем, углубляют еще на пару колец по первому методу, увеличивая дебит.

Сначала копают шахту до водоносного слоя, потом в нее ставят кольца

Техника выемки грунта тут такая же: пока позволяет глубина, его просто выбрасывают лопатой. Потом ставят треногу и ворот и поднимают в ведрах. После установки колец промежуток между стенками шахты и кольца засыпается и трамбуется. Верхние несколько колец можно при этом герметизировать снаружи (битумной пропиткой, например или другой обмазочной гидроизоляцией).

При работе также необходим контроль вертикальности стен, но он в определенных пределах может корректироваться. Способ контроля аналогичен — отвес, привязанный к бруску и спущенный в шахту.

Достоинства этого метода:

  • Шахта более широкая, работать в ней удобнее, что позволяет делать более глубокие колодцы.
  • Можно сделать наружную герметизацию нескольких верхних колец, что минимизирует возможность попадание самых загрязненных вод.

Недостатков больше:

  • Сложно проконтролировать герметичность стыка колец: в шахте во время установки находится запрещено. Ворочать в ней уже установленное кольцо невозможно. Оно весит сотни килограммов.
  • Можно пропустить момент, и шахта осыпется.
  • Плотность засыпки промежутка между стенкой шахты и кольцами остается меньше, чем «родной» грунт. В результате талые и дождевые воды будут просачиваться вглубь, где через щели попадут внутрь. Чтобы этого избежать, делают вокруг колодца защитный круг из водонепроницаемого материала (гидроизоляционная мембрана) с уклоном от стенок колодца.



Ввод в строй

Если вы думаете, что выкопали колодец, и на этом все закончилось, вовсе нет. Вам еще предстоит серия ежедневных упражнений.  Вот их можно делать своими руками, без привлечения помощи. Сначала надо сделать гидроизоляцию стенок снаружи, потом  — чистить и мыть стенки изнути и откачивать воду — чистить колодец.

После того как колодец выкопан, пару дней кольца оседают, занимают свои места. В это время внутри ничего делать не надо, но можно заняться наружной гидроизоляцией.

Гидроизоляция

Если колодец делали по второму способу — сначала копали шахту, потом ставили кольца — этот этап немного проще. Вам нужно будет слегка расширить зазор чтобы сделать гидроизоляцию. Если кольца ставили сразу, придется откапывать вокруг приличную канаву. Как минимум — до середины второго кольца. Когда грунт убрали, приступаем к гидроизоляции.

Лучше всего использовать обмазочную. Можно — битумную мастику, можно — другие составы. В принципе, можно наплавить или наклеить рулонную гидроизоляцию, в самом крайнем случае — обернуть пленкой. Пленкой дешевле всего, но служить она будет не более двух лет, и то при условии покупки дорогой и армированной.

Гидроизоляция, поверх которой уложен утеплитель (пенопластовая оболочка)

Раз уж вы все равно, откопали колодец, утеплите его. Пусть пока вы на даче зимой не появляетесь, но может, потом будете приезжать и холода. Так что позаботьтесь о наличии воды заблаговременно.

Чистка стенок и внутренняя герметизация швов

Через пару дней после того как колодец выкопали и «стакан сел»,  спускаетесь внутрь с веником, обметаете стенки. Потом стенки моете: обливаете, метете уже чистым веником. Снова обливаете, потом — веником. Воду откачали, слили подальше. На следующий день процедуру повторили. Так — дней пять-семь-десять. Пока внутренность и вода не станут чистыми.

Еще один момент. Не все бригады сразу промазывают стыки колец. Тогда после первой очистки вам необходимо стыки промазать раствором (цемент:песок в пропорции 1:3).  Для улучшения эффекта можно добавить ПВА или жидким стеклом (вместо какой-то части воды, или развести ПВА водой). Также желательно подстраховаться от горизонтальных сдвигов колец. Особенно если они без замков. Для этого соседние кольца скрепляют металлическими пластинами, которые крепят на анкера. Эта мера строго необходима на нестабильных сыпучих или сильно пучинистых грунтах.

Соединение колец металлическими (лучше из нержавейки) пластинами

После того, как стены вымыты, вода несколько раз прокачана, можно водой пользоваться. Но чтобы внутрь ничего не нападало, необходимо его закрывать. О том, как сделать домик для колодца, читайте тут.

О некоторых особенностях копки колодцев и его чистки смотрите в видео.

Безопасность при работах

Копка колодца (своими руками или бригадой) — работа тяжелая и опасная, особенно после того как вкопаны первые три кольца. Ведра приходится вытаскивать лебедкой, воротом или при помощи блока, а оно тяжелое. Может оборваться — или веревка или ручка может не выдержать. Потому необходимо соблюдение правил безопасности:

  • Работающий внизу должен надевать на голову каску.
  • Ведра должны иметь мощную ручку, лучше — приваренную, из толстой проволоки в несколько слоев.
  • Привязывать ведра на прочный канат, на конце которого закреплен мощный карабин с надежной системой фиксации.
  • Периодически проверять состояние веревки, ручки ведра и карабина.
  • При подъеме ведер работающий внизу должен находится с противоположной стороны.
  • Работать внизу поочередно.

    Главное — соблюдать технику безопасности

Поверьте, меры предосторожности не лишние. Лучше перестраховаться.

Как копали колодец: фото-отчет

Рыли по первому способу — сразу ставили кольца. Работали три человека, поочередно меняясь: внутри дольше чем на «одно кольцо» никто не оставался. Это коротко все нюансы. Остальное — по ходу дела.

Сначала завезли кольца и разложили на участке. Из деревянных дощечек специальной формы собрали нож.

Кольца для колодца на участке

Так выглядят дощечки для ножа

Получилось кольцо, по размерам которого и начали обкапывать выбранное место.

На заднем плане лежит деревянный нож для копки колодца с кольцами

Копают строго по размеру ножа

На это кольцо уложено первое бетонное кольцо. Грунт сначала только отбрасывался — пока глубина позволяла.

Первое готово

Поставили второе, промазали швы внутри и снаружи, пошли копать дальше.

Второе кольцо установлено

Когда второе ушло в уровень с грунтом, Поставили треногу с лебедкой и блоком. Так подымали-опускали копщика и ведра с породой.

Тренога поставлена перед установкой третьего кольца

Вот теперь: один копает, второй на лебедке «крутит», третий — отваливает грунт. На той же лебедке опускали в шахту колодца.

Поехали))

Закопали шестое кольцо и после этого появилась вода. Если смотреть по грунту, получилось так: чернозем, песок, глина, водоносный песок. Это значит, что слой, где протекает вода отделен плохо проводящей верховодку глиной. Это очень хорошо — вода должна быть хорошая, как потом и оказалось.

Видны проблески воды

После этого установлены еще три кольца. Одно оставлено на конец августа, когда вода будет пониже, опустим колодец еще на метр. далее процедура стандартная — моем стенки, откачиваем воду. Так раз шесть — семь. После седлали оголовок на колодце и установили всю начинку — ворот, дотянули из дома кабель, поставили розетку. В планах — завести воду в дом.

Так выглядит колодец «в домике»

stroychik.ru
