Каркасно-монолитная технология строительства коттеджей и домов.

С помощью каркасно-монолитной технологии строительство жилых и общественных зданий реализуется в короткие сроки по сравнению с традиционными методами. В основе – создание бетонного каркаса (остова) здания, который состоит из колонн и перекрытий. Эта технология так популярна во всем мире, что теперь и строительство частных коттеджей порой ведется таким же образом.

Особенности каркасно-монолитного строительства

Технология каркасного домостроения заключается в возведении прочного каркаса из железобетона. В «скелет» входят:

  • Фундамент;
  • Монолитные перекрытия и перемычки, образующие пояс жесткости;
  • Колонны.

Все компоненты связаны между собой и арматурным каркасом, и монолитным бетоном. В результате получается жесткое соединение без шарниров, остов получается неподвижным и прочным. По этой причине монолитно-каркасное строительство сопровождается тщательным проектированием, расчетами и применением особенных технологий, снижающих риск возникновения деформаций конструкций при усадке.

Достоинства метода

Процесс строительства дома по каркасной технологии имеет массу достоинств, благодаря которым способ широко применяется по всему миру:

  • Строительство реализуется быстро с минимальными трудовыми затратами. В основе процесса – создание опалубки, установка арматурного каркаса и заливка бетонного раствора. Процесс ведется отдельными участками непрерывно, поэтому простоя рабочей силы практически не случается.
  • Правильно спроектированный и построенный по технологии дом служит долгие десятилетия без разрушения конструкций.
  • При редких аварийных ситуациях, когда происходит разрушение одной секции, остальной объем здания не страдает. Это единственный в своем роде метод безопасного строительства для сейсмоопасных регионов. Иными словами: если в одном помещении произошел, например, взрыв газа, то остальные конструкции дома останутся целыми, в отличие от строений с традиционными сборными элементами из блоков и кирпичей.
  • Возможно строительство дома с любыми планировками в виду отсутствия обязательных несущих стен и перегородок. Площади в строящихся многоквартирных домах часто реализуются клиентам без различных ограждений в виде единого пространства с колоннами.
  • Отсутствие несущих стен позволяет без проблем осуществлять перепланировку в помещении с последующим беспроблемным согласованием с надзорными инстанциями.
  • Возможность обустройства высоких потолков от 3-х метров.
  • Со временем бетонный каркас набирает прочность, а как следствие – общую жесткость.
  • Возможность строительства в любое время года.
  • Низкий расход материалов для возведения каркаса.
  • Нет необходимости в доставке конструкций на объект, сборка осуществляется на строительной площадке.

Недостатки монолитно-каркасной технологии строительства

У каркасно-монолитных домов есть несколько недостатков:

  • Наличие мостиков холода, проходящих по бетонным перекрытия и внешним колоннам. Проблема устраняется обустройством качественной теплоизоляции и облицовки фасадов;
  • Установка каркаса – трудоемкий процесс, требующий установки большого количества опалубки и опорных стоек;
  • Перед началом работ необходимо произведение достоверных расчетов конструкции, чтобы не произошло непредвиденных неприятных ситуаций при усадке грунтов, поскольку все соединения конструкций жесткие и неподвижные.

Недостатки каркасников – это задачи, которые необходимо решать при проектировании и строительстве объектов, тогда проблемы исчезают и больше не возникают.

Крепкое основание – залог надежного здания

Чтобы конструкции работали слаженно и в элементах не возникало чрезмерных напряжений, первое, что нужно сделать – обустроить надежное и жесткое основание. Это может быть ленточный, свайный или плитный фундаменты. На выбор вида основной конструкции оказывает влияние тип грунтов:

  • Для каркасно-монолитного строительства коттеджа или небольшого домика без подвала на грунтах с низким уровнем подземных вод подойдет малозаглубленный блочный или монолитный фундамент.
  • Для постройки с подвалом понадобится классический фундамент-лента монолитный или сборный железобетонный.
  • Сваи подойдут для установки на местности, нижние грунты которой могут дать надежную опору зданию. При этом уровень подземных вод значения не имеет, как и типы поверхностных грунтов.
  • Фундамент-плиту оптимально выбрать для строительства на сильно пучинистых и подвижных грунтах. Обычно такие используют для возведения частных небольших домов.

Обязательное требование к фундаменту – он должен быть правильно рассчитан (глубина, ширина стенки, количество опор для свай и другие параметры).

Фундамент под каркасно-монолитный дом строит так же, как для других видов зданий без применения нестандартных технологий.

Как строить стены и колонны: важные этапы

Каркасно-монолитная технология строительства дома предполагает возведение только колонн и перекрытий, которые создают несущий остов. Однако, многие застройщики предпочитают и стены сделать монолитными, тем самым добиваясь упрощения и ускорения процесса создания конструкций.

Все составляющие остова обязательно состоят из:

  • Арматурного каркаса;
  • Бетонного раствора.

Создание формы достигается за счет установки опалубки, которая может быть съемной или несъемной.

Выбор опалубки

  • Съемная опалубка – это традиционный способ создания формы для заливки стен, колонн, перекрытий. Её изготавливают из досок, а при изготовлении больших по площади и объему конструкций – из толстой строительной фанеры с ламинированной поверхностью. Жесткость фиксации опалубки обеспечивают металлические опорные ребра жесткости. После установки каркаса внутрь формы и заливания бетона выжидают 5-7 дней и фанеру или дощатый настил снимают. Для облегчения снятия опалубки внутренние ее стенки прокладывают рубероидом, который после застывания бетон «срастается» с поверхностью камня и дополнительная гидроизоляция конструкций не требуется.
  • Несъемная опалубка – новый вид создания формы для заливки будущих конструкций бетоном. Её собирают из полистиролбетонных или полистирольных блоков как конструктор. Неоспоримые плюсы способа: 1) отсутствие потребности в последующем снятии формы, 2) полистирол совмещает в себе функции опалубки и утеплителя.

Расчет и установка каркаса

Каркас в монолитно-каркасном строительстве частного дома есть во всех конструкциях, поэтому арматуры понадобится немало. Средний расчет – около 25 кг на 1 м3 железобетонного объема. Рабочие прутья выбирают согласно сложным расчетам, но не менее 10 мм для продольной и 8 для поперечной арматуры.

Шаг арматуры в каркасе рассчитывают, в среднем расстояние между отрезками составляет 150…250 мм. Поперечные прутки служат как элементы жесткости для продольных.

Каркас может быть собран методом сварки или перевязки проволокой, на строительной площадке или непосредственно на месте установки.

Арматуру всех элементов перевязывают между собой.

  • 1) При установке фундамента оставляют вертикальные прутья, с которыми в дальнейшем осуществляется сопряжение арматуры колонн и перекрытий, и так до верхней отметки здания.
  • 2) Арматуру или готовые каркасы выставляют в смонтированную опалубку.

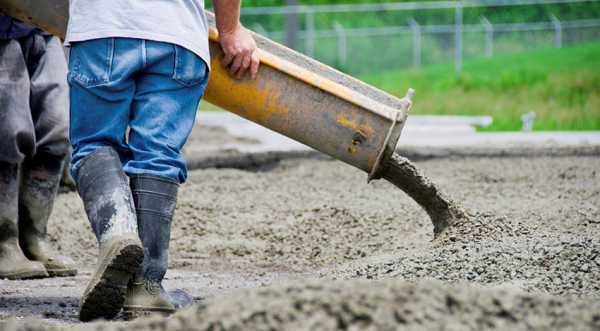

Заливка бетона

Бетон для колонн и фундамента не может быть слабее, чем М300, для строительства домов с запасом прочности оптимально использовать М400.

В готовую опалубку послойно заливают готовый раствор. Важно:

  • Не допускать высыхания отдельных слоев;
  • Производить непрерывную заливку;
  • Если слой все же подсох (для этого достаточно пары часов), поверхность тщательно смачивают водой и растирают для получения рельефа. Вообще таких ситуаций допускать нельзя, поскольку такие места слабые.

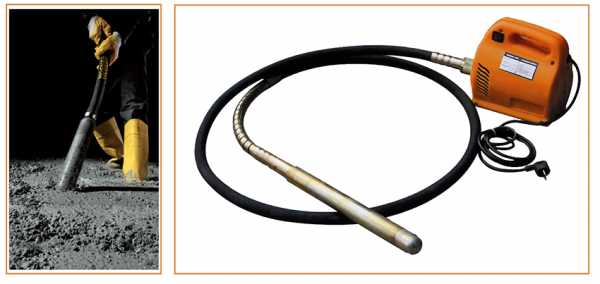

На каждом этапе необходимо уплотнять раствор в опалубке с помощью погружных вибраторов и лопат.

  • Стены заливают секциями по 50-70 см;
  • Колонны устраивают на высоту одного этажа.

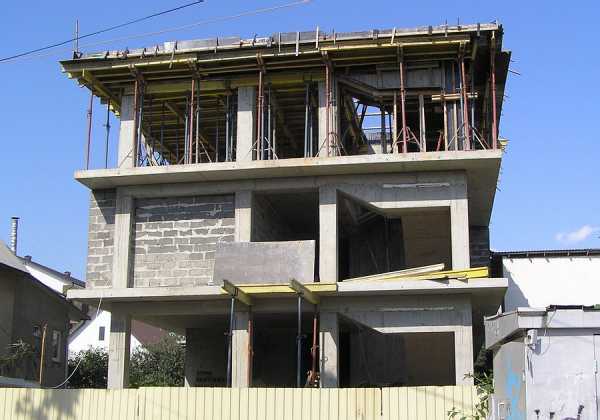

Монтаж перекрытий

Важная составляющая часть монолитно-каркасного дома – пояс жесткости, который образует перекрытие. Оно тоже должно быть монолитным. Как его обустроить:

  1. Выставляют каркас, перевязывая прутья с выпусками их нижерасположенных колонн. Выставляют стойки на пол нижнего этажа. Это распорки, которые поддерживают опалубку на время заливания раствора и набора им прочности.
  2. Монтируют саму опалубку из строительной фанеры или дощатых настилов.
  3. Заливают бетонный раствор послойно, но непрерывно.
  4. После набора первоначальной прочности, достаточной для прохождения, снимают опалубку, убирают стойки.

Достоинство каркасно-монолитного бетонного дома – гладкие поверхности после демонтажа опалубки, не требующие выравнивания. После окончания строительных работ можно сразу приступать к облицовке конструкций.

stroikadialog.ru

Монолитно каркасный дом плюсы и минусы

Монолитно-каркасный дом: плюсы и минусы

В последнее время жилое домостроение в России набирает больших оборотов. Это связано с тем, что недвижимость принять считать идеальным предметом для инвестиций. Особенно когда в стране сложилась такая ситуация, недвижимость стала пользоваться особой популярностью. Для строительства домов используют различные технологии. Среди всех возможных вариантов особой популярностью стала пользоваться монолитно-каркасная технология, которая имеет свои преимущества и недостатки.

Определение монолита. Основание

Монолит представляет собой конструкцию, которая создается путем заливки бетона в заранее подготовленную опалубку. При этом в опалубке устанавливается металлический каркас, с помощью которого стенам придается высокая прочность. Конструкции такого строения не имеют стыковочных швов, что значительно улучшает целостность и прочность всего дома.

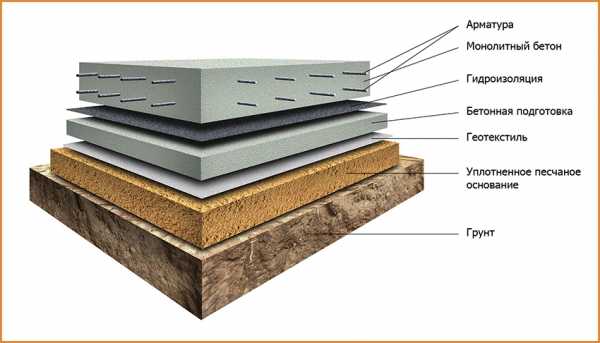

В качестве фундамента для такого дома используют бетонную плиту. Плита располагается под всем домом. Ее толщина должна быть не меньше 1 м. Для того чтобы укрепить основание, в него устанавливается укрепленная металлическая арматура.

Если дом будет иметь подвальное помещение, то для этого нужно будет вырыть котлован, в котором проводится устройство монолитного фундамента и возведения стен. Поверх этого устраивается плитка перекрытия. В этом случае плита должна иметь высокую прочность и толщину, что позволит создать надежное основание для дальнейшего строительства.

Монолит использовался для строительства еще с древних времен. Конечно, в России такую технологию стали использовать только в XIX столетии. С того времени она была подвержена изменениям и доработкам. Сегодня с помощью каркасно-монолитной технологии можно соорудить небольшие загородные дома и высотные здания.

Основные моменты сооружения с монолитно-каркасной технологией

При строительстве дома по каркасно-монолитной технологии могут использоваться как съемная, так и несъемная опалубка. Для несъемной опалубки можно использовать дерево, фанеру, металл и другие материалы, которые способны создать жесткую опору для сохранения формы конструкции. После строительства такая опалубка становится частью конструкции. Зачастую ее используют при строительстве небольших загородных домов. В последнее время особой популярностью стала пользоваться опалубка из пенополистирола. Она не только создает форму конструкции, но и вступает в качестве дополнительной теплоизоляции.

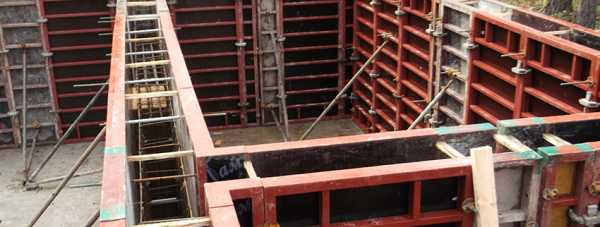

Если говорить о типе конструкции опалубки, которая используется при монолитно-каркасном строительстве, то она бывает двух типов.

К ним относится:

  • Щитовая опалубка. Для сооружения такой опалубки используют прочные и жесткие щиты, которые могут иметь различный тип и конфигурацию. Они оснащены крепежными элементами, которые позволяют создать из отдельных элементов прочную конструкцию. Зачастую такие изделия используются для создания различных архитектурных элементов здания. С их помощью можно легко возвести закругленные конструкции.

  • Туннельная опалубка. Такие конструкции создаются из специальных форм, которые изготовляются в заводских условиях. Они не могут быть подвержены каким-либо изменениям. Конструкция создается по заранее подготовленному проекту. На строительную площадку поставляется в готовом виде.

Немаловажным этапом в монолитно-каркасном строительстве является поставка бетонного раствора на строительную площадку. Для того чтобы обеспечить бесперебойную подачу бетона для проведения заливки опалубки, используют автобетоносмесители. Если для строительства нужно небольшое количество бетона, то он может готовиться непосредственно на строительной площадке. Для подачи бетона в опалубку используется бетононасос или кран. В последнем случае используется специальный контейнер, в который наливается бетонный раствор.

При заливке бетона используются специальные поверхностные и глубинные вибраторы. С их помощью можно предотвратить образование пустот и раковин в конструкциях. Они осуществляют уплотнение залитого бетонного раствора. Благодаря использованию такой техники можно не только улучшить качество строительства, но в дальнейшем и снизить затраты на чистовую отделку конструкций.

Конечно, бетонные стены нравятся не всем. Поэтому иногда может проводиться их облицовка с помощью кирпича, камня или других материалов. Чтобы обеспечить циркуляцию воздуха в помещении, устанавливают вентилируемые фасады.

Плюсы монолитно-каркасного жилого дома

Такая современная технология жилого домостроения имеет ряд преимуществ. Среди них можно выделить:

  • Скорость возведения. По сравнению с другими технологиями, монолитно-каркасные дома возводятся за довольно короткое время. Особенно это касается частного домостроения.
  • Высокая устойчивость домов к сейсмичной активности. Дома, возведенные по такой технологии, способны выдерживать землетрясения силой до 8 балов.
  • Равномерная и незначительная усадка строения. Благодаря такому свойству можно предотвратить образование трещин. Также это дает возможность сразу приступить к внутренним отделочным работам и не ждать пока дом даст усадку.
  • Бесшовные конструкции. Отсутствие швов позволяет значительно увеличить прочность конструкции. Дома, построенные по такой технологии, могут прослужить более 100 лет. Недаром монолитно-каркасную технологию используют для строительства метро, мостов и объектов, где прочность имеет большое значение.
  • Небольшой вес здания. Благодаря этому монолитные сооружения можно возводить на проблемных грунтах, которые не способны выдерживать большие нагрузки. Также такое свойство здания дает возможность использовать для его строительства облегченный фундамент, что значительно снизит затраты на строительство.
  • Небольшая толщина стен дает возможность значительно увеличить внутреннее пространство дома.

Благодаря таким достоинствам монолитно-каркасные дома стали пользоваться особой популярностью при сооружении частных домов и высотных зданий.

Минусы монолитно-каркасного дома

К сожалению, монолитно-каркасные дома не безупречны. Они имеют несколько недостатков:

  • Сложность проектирования. Все коммуникации в доме должны быть предусмотрены еще на этапе проектирования. Если это не выполнить, то с их прокладкой могут возникнуть некоторые сложности.
  • Сложность проведения бетонных работ. Чтобы установить опалубку и провести заливку бетона необходимо приложить много усилий и времени. В связи с тем, что для строительства используется специальная техника, стоимость домов значительно возрастает.
  • Бетонные стены обладают низкими тепло- и звукоизоляционными свойствами. В связи с этим необходимо проводить дополнительную теплоизоляцию дома.

Решить проблему с теплоизоляцией можно с помощью несъемной опалубки. Она позволит снизить теплопотери. Конечно, в таком случае придется качественно подойти к отделке и облицовке дома.

Технология монолитно-каркасного строительства

Современная технология монолитно-каркасного строительства используется для возведения домов различной площади и высотности. Они имеют ряд достоинств. Но, для того чтобы провести качественно строительство, необходимо ответственно подойти к сооружению опалубки и приготовлению бетона. Именно эти составляющие являются основой для монолитно-каркасного строительства. Низкое качество опалубки и бетона приведет к снижению прочности и эксплуатационного срока строения.

Строительство монолитного дома является поэтапным процессом, который состоит из таких этапов:

  • устройство фундамента высокой прочности;
  • монтаж арматурного каркаса;
  • монтаж опалубки;
  • заливка бетонного раствора;
  • удаление опалубки и проведение отделочных работ.

К выполнению каждого процесса нужно подойти очень ответственно. Недочет в одной работе может привести к снижению качества строения.

Правильное армирование монолитных стен. Важность арматуры

Для армирования монолитных стен может использоваться как арматура, так и армирующая сетка. Первый вариант позволяет придать конструкции высокой прочности. Зачастую для армирования используют арматуру сечением 6-8 мм. Также можно использовать материал с сечением более 10 мм, что позволит улучшить прочность стен. Арматура устанавливается как горизонтально, так и вертикально. При армировании стен особого внимания уделяют угловым конструкциям. Арматуру надежно закрепляют, чтобы предотвратить ее выпучивание после заливки бетона.

Немаловажным являются и проемы в монолитных стенах. Они оснащаются дополнительными каркасными конструкциями. Это позволяет равномерно увеличить и распределить нагрузку. От арматуры будет зависеть прочность не только отдельной конструкции, но и всего строения. Поэтому к ее устройству нужно отнестись очень внимательно.

Стоимость и материалы

Для возведения монолитных домов используется не только бетон и арматуру, но и опалубку. Если речь идет о возведении частного дома, то можно воспользоваться современной полистирольной опалубкой, которая одновременно будет играть роль дополнительной теплоизоляции. Конечно, можно воспользоваться и специальной съемной опалубкой. Строительные компании не только используют ее для возведения монолитных домов, но и сдают ее в аренду для сооружения частных домов.

Стоимость строительства монолитного дома зависит от многих факторов. Стоимость поставки бетона, рабочей силы и других факторов рассчитывается индивидуально к каждому проекту. Но, стоит отметить, что стоимость жилья в таких домах на порядок ниже, чем в строениях, возведенных по другим технологиям. А это значит, что такое строительство является менее затратным.



Плюсы и минусы монолитно каркасных домов

Оценка: 4.4 19 голосов

Читайте также:


okarkase.ru

Строительство дома по монолитно-каркасной технологии

Основанием для монолитного дома может служить свайный или ленточный фундамент. Хорошим решением является основа из плит. Итоговый выбор напрямую зависит от анализа рельефа и грунта, а также от архитектурных особенностей дома.

Технология монолитно-каркасного строительства

По сути, монолитный каркас частного дома является цельной конструкцией, за счёт чего достигается высокая прочность. В таком доме несущую функцию выполняют не стены, а перекрытия, колонны и балки. Это позволяет расширить рамки при выборе материала, делая акцент не на прочность, а на другие, не менее важные эксплуатационные характеристики, такие как экологичность, теплопроводность, безопасность.

ЧИТАТЬ ПО ТЕМЕ:
Технология возведения каркасно-монолитного дома

На практике монолитно-каркасное строительство можно осуществить двумя способами:

  • 1. В простенках между готовыми стенами армируют колонны и перед заливкой бетона монтируют двухстороннюю опалубку. Стены в этом случае также выполняют роль опалубки, благодаря чему рабочий процесс существенно упрощается.
  • 2. Выполняют армировку колонн, устанавливают опалубку и бетонируют. После полного высыхания опалубку снимают и начинают возведение стен.

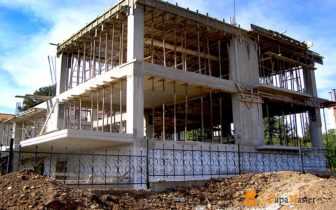

Внешний вид монолитного каркаса частного дома
Монолитно-каркасное строитесльство



Для стандартного дома вполне хватит колонн размером 40х40 см и перекрытием 20 см. Если использовать качественный материал, то такая конструкция отлично справится с возлагаемой на неё нагрузкой. Важным критерием является подвижность бетонного раствора, то есть его способность равномерно распределяться под собственной массой. Этот параметр можно определить по специальному индексу: чем он выше, тем больше подвижность. Чаще всего используют бетонную смесь с индексом П2-П3.

При строительстве коттеджей с площадью более 150 м2 рекомендуется использовать бетон с индексом П4 и больше. Горизонтальные слои бетона укладывают в одном направлении, после чего его трамбуют, используя глубинный вибратор. В ходе заливки необходимо постоянно контролировать положение арматурной обвязки, которая должна находиться строго по центру. Также не стоит делать большой перерыв между слоями, потому что образовавшиеся швы будут уязвимым местом.

Достаточно часто в монолитно-каркасном строительстве используют железобетон. В качестве опалубки под него можно использовать различные материалы, но учитывая его особенность, лучшим вариантом будет промышленная опалубка. Она отличается высокой прочностью и способна выдержать слой железобетонной массы до 1 м. При этом, вся конструкция получается более безопасной.

Современный дизайн
Процесс строительства

Пример дизайна монолитного частного дома

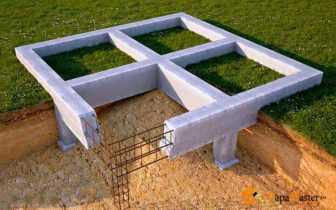

Столбчатый фундамент



Особенности монолитного каркаса частного дома

На первый взгляд кажется, что монолитный каркас является чем-то вечным и неприступным. На самом деле всё не совсем так. Прочности ему не занимать (при условии использования качественных материалов), но в случае несоблюдения норм он может стать проводником влаги в дом. В зависимости от зоны строительства и особенностей местного климата, рекомендуется использовать слой гидроизолирующего материала.

Помимо этого нюанса есть ещё один недостаток, заключающийся в сложности самой технологии. Далеко не каждая строительная фирма, не говоря уже о бригаде рабочих, имеет необходимый инструмент и навыки, гарантирующие качественное выполнение работы. Именно по этой причине многие отказываются от перспективного варианта, останавливаясь на более традиционном.

Что касается преимуществ монолитного каркаса частного дома, то здесь сразу несколько пунктов, заслуживающих внимания. Во-первых, это надёжность конструкции и высокая устойчивость к сейсмической активности. Это даёт возможность строить капитальные коттеджи в отдалённых уголках нашей страны с не совсем благоприятным климатом.

ЧИТАТЬ ПО ТЕМЕ:
Строительство дома из несъёмной опалубки своими руками

Во-вторых, данная технология позволяет реализовать самые смелые архитектурные решения. Появляется возможность свободной внутренней планировки, так как стены не являются несущими. Пожалуй, самым главным достоинством монолитного строительства является длительный срок эксплуатации коттеджа. Можно с уверенностью утверждать, что такой дом строится на века и в нём проживёт не одно поколение вашей семьи.

papamaster.su

Строительство монолитно-каркасного дома по технологии

В последние годы строительство жилых домов постепенно набирает обороты. Технологии строительных работ совершенно различные, поэтому даже при наличии небольшого объёма денежных средств покупатель обязательно найдет подходящее предложение. В данной статье мы попробуем разобраться почему из всех способов возведения домов наибольшую популярность получило каркасно монолитное строительство и как грамотно построить монолитно каркасный дом самостоятельно.

Монолитно-каркасный дом по технологии

Многоэтажки и частные постройки можно строить своими руками, а применяемая​ каркасно монолитная технология строительства возведения укладывается в сроки, меньшие по сравнению с кирпичным строительством. Суть технологии — строительство домов каркасно монолитных с основой из бетона, которые представляют собой бетонные жби колонны, стойки и перекрытия, все остальные элементы возводятся по усмотрению собственника или в соответствии с проектом. Технология получила свое распространение как при возведении частных строений, так и при строительстве многоэтажных комплексов и промышленных зданий и сооружений.

Постройка из каркаса из бетона.

Монолитно-каркасный дом строится с применением различных материалов, которые обеспечивают будущему сооружению не только экологическую безопасность, но и комфортный тепловой режим и качественную звукоизоляцию.

Силовые колонны, несущие на себе всю нагрузку, могут формироваться двумя способами:

  1. Осуществляется сборка опалубки и монтаж каркаса из арматуры для будущих стоек и колонн, осуществляется заливка бетонная. В дальнейшем возводят стены уже после постройки всего каркаса и полном застывания бетонной заливки. Опалубка может как демонтироваться, так и остаться на месте как элемент строительства.
  2. Строительство начинается с возведения самих стен и только потом, в простенькую между ними устанавливается опалубка, арматура столбов и заливается бетоном. Такой вариант несколько проще чем первый, так как возведение стены упрощают дальнейшее строительство.

Плюсы каркасно-монолитных построек

Как и любой другой способ каркасно-монолитное строительство имеет свои преимущества и недостатки. Плюсы каркасно монолитных домов очень существенные и к ним относят следующие моменты:

По технологии из бетонного монолита.

  • Небольшие, по сравнению с традиционными, сроки возведения строений;
  • С применением бетонирования увеличивается устойчивость, надежность и срок эксплуатации монолитно каркасного дома;
  • Внутренняя свободная планировка позволяет создать помещения необходимой формы, оригинального дизайна без проведения демонтажа существующих стен или конструкций;
  • Монолитно каркасная частный постройка, многоквартирный или промышленный будет иметь большую сейсмическую устойчивость по сравнению с теми же деревянными каркасниками;
  • Строительство домов каркасно монолитных с низким уровнем этажности позволит обойтись без применения крупной промышленной техники;
  • Фундамент и стены монолитно каркасного дома дают равномерную усадку, исключающих образование большого количества трещин и значительную деформацию;
  • В отличии от деревянных собратьев монолитный каркас будет более безопасен в плане воспламенения;
  • Стоимость монолитно каркасного дома ниже, чем у ряда сооружений более сложной технологии;
  • Монолитно каркасное строительство частного дома может осуществляться на фундаменте любого типа;
  • Прочность возводимой конструкции позволит реализовать различные архитектурные замыслы и решения;
  • Высокий уровень сохранения тепла и защиты от внешних шумов — немаловажные плюсы каркасно монолитных домов;
  • Монолитно каркасное строительство частной или многоквартирной постройки позволяет использовать в отделке различного рода материалы, в том числе тяжеловесные — плитку и камень, которые в деревянном строительстве используются с осторожностью из-за боязни нарушить устойчивость конструкции.

На заметку

Если в качестве жилища выбран монолитно каркасный дом, плюсы и минусы данного способа — немаловажный фактор, влияющий и на расходы и на технологию проведения работ.

Когда будете строить монолитно каркасный дом, минусы на которые следует обратить внимание, относят следующие моменты:

  • Строительство монолитных домов требует значительных вложений в расчеты и создание самого проекта будущей постройки, грамотные подсчета должны обеспечить надежность и устойчивость конструкции, особенно если она будет многоэтажной;
  • Проекты монолитно каркасных домов должны предусматривать надежные работы по гидроизоляции в местах стыков фундамента, стен и несущих стоек и колонн, чтобы содержащаяся в почве влага не повлияла на монолитный каркас;
  • Необходимость применения специальных приспособлений и материалов высокого качества — низкосортный бетон может «не схватиться» при низких температурах, а отсутствие бетононасоса может усложнить работу при больших объемах ручной подачи материала.

Порядок строительства

Когда строите каркасно-монолитное строение, технология предусматривают постепенное возведение прочного фундамента, монолитных перемычек и перекрытий, являющихся основой жёсткости, прочных колонн с применением арматуры.

Фундамент

Перед тем, как построить монолитно-каркасный дом, плюсы и минусы строительства  надо рассмотреть подробно. Для избежания чрезмерного напряжения в будущей конструкции постройки, следует обеспечить возведение прочного и надёжного основания в зависимости от сложности и этажности будущего строительства.

Плитный фундамент.

Тип фундамента может быть абсолютно любой, как свайный, так и ленточный или плитный. Если коттедж будет небольшой, не требует сооружения подвала и строительство проходит на почвах с небольшим уровнем подводных течений и вод. Допускается сооружение блочного фундамента с мелким заглублением либо фундамента монолитного типа.

Если планируется возведение постройки по каркасно монолитной технологии строительства с сооружением подвала, то рекомендуется выбирать фундамент ленточно-монолитного типа. Сваи в качестве фундамента могут использоваться на почвах, где грунт может стать дополнительной опорой будущей постройки, независимо от уровня подземных вод.

Плита в качестве фундамента оптимальна на тех типах почвы, где грунты имеют сильные пучинистые и подвижные свойства, но подойдёт больше для небольших частных построек, нежели для многоэтажных жилых комплексов.

На заметку

Самое пристальное внимание при создании проекта каркасно монолитного дома следует уделить как раз рассветам фундамента — глубине его залегания, ширине стенок, чипсов опор свай и столбов, их количеству и другим важнейшим факторам.

Опалубка для постройки

Как мы уже говорили, перекрытия и колонны создают несущее основание. Ускорение процедуры можно добиться если стены сделать не из блоков или кирпичей, а точно также отлить из монолитного бетона. В целом состав каркасных стен и столбов будет схожим: арматурный каркас, съёмная или несъёмная опалубка для создания формы.

На заметку

Съёмная деревянная и фанерная опалубка изготавливается в соответствии с размерами будущих колонн, крепится к ним при помощи специальных металлических опор. После закладки арматуры и заливки бетона деревянный каркас убирается в среднем через неделю.

Чтобы упростить демонтаж и создания дополнительной гидроизоляции можно заложить внутрь листы рубероида, для надёжного сращивания с бетоном. Несъемная же опалубка собирается по типу конструктора из полистирольных пластов и идеально совмещает в себе не только функции каркаса, но и дополнительного утепления.

Расчет каркаса постройки

С учётом того, что в основе столбов и стен лежит арматура, ее примерный расход составит не менее 25-30 кг на 1 квадратный метр общего объема железобетона. Сечение продольной и поперечной арматуры должно составлять не менее 80-100 мм.

Стены для постройки по технологии.

Шаг прутьев в каркасе достигает от 150 до 250 мм, собирается путем проведения сварочных работ или связывания проволочными шнурами. Связанные или сваренные прутья арматуры закрепляются в деревянном каркасе опалубки.

Заливка бетонного раствора

Выбор бетонного раствора должен остановиться на материалах с достаточной степенью прочности — от М300 до М400 или аналогах. Заливка должна производиться непрерывно не допускается высыхания отдельных слоев бетона. Если же высыхание произошло, необходимо смочить водой высохший слой до образования рельефа. Для предотвращения подобных ситуаций рекомендуют использовать погружные вибраторы и лопаты. Заливка стены монолитно-каркасного строения происходит участками по 500-700 мм, важно следить за уровнем и устанавливать их и колонны на одинаковой высоте.

Установка перекрытий

Перекрытия монолитно каркасного дома должны образовывать пояс жёсткости, путем перевязывания выставленных прутьев каркаса и их выпуска из ниже располагающихся колонн. Стойки пола первого этажа послужат распорками, поддерживающими опалубку во время застывания бетонного раствора. Так же непрерывно заливают бетонный раствор перекрытий. После засыхания раствора, деревянная опалубка демонтируется.

Отзывы о технологии

Многие жильцы, построившие монолитно каркасный дом, отзывы дают только положительные, что квартиры отличаются более грамотной планировкой, либо возможностью самостоятельно сделать, качественным состоянием стен, сданных «под серый ключ», равномерной усадкой помещений и сохранением тепла в зимнее время года.

Строительные организации не рекомендуют использовать облегченный бетон в постройках с этажностью свыше трёх этажей и не экономить на бетоне, как основной составляющей, при строительстве любого уровня сложности.

1karkasnydom.ru

Каркасно-монолитная технология строительства |

О том, что такое каркасно-монолитная технология строительства, мы ознакомились раньше, в частности, в этой статье. Теперь немного расширим тему.

Появление недорогих и оригинальных технологий — это тенденция в какой-то мере вынужденная. Дефицит доступного недорогого комфортабельного жилья в СНГ не уменьшается, цены на бытовые энергоносители и земельные участки, отводимые под индивидуальную и коллективную застройку, растут регулярно.

Параллельно идет возрастание стоимости транспортных услуг и строительных материалов. В этих условиях появление новых, прогрессивных методов возведения сооружений было неизбежно. Таких, например, как каркасно-монолитный.

В чем суть способа? В том, что и литой железобетонный каркас дома, и плиты перекрытия ниоткуда не завозятся. Они производятся прямо на месте, на месте постройки дома с применением съемной опалубки.

Иными словами, стена любого этажа в таком проекте является в некотором роде «самонесущей» в границах этого этажа. Подробности в видео:



Строго говоря, технология каркасно-монолитного строительства появилась не вчера. В странах Европы подобные здания строят уже около 40 лет. У нас же бум на самом пике. Появились разновидности метода, например, монолит, создаваемый в несъемной опалубке. Несущие конструкции (колонны, фундамент, перекрытия) заполняются тяжелым бетоном В25, на перегородки идут бетоны легкого типа (пенополистирол-бетон, пенобетон и пр.).

В самом общем случае этот современный способ застройки предполагает монтаж единой монолитной конструкции по высоте здания, в том числе нераздельного высокопрочного каркаса, начиная от фундамента и заканчивая последней плитой перекрытия.

В результате получается крепкое сейсмоустойчивое сооружение, возведение которого не возбраняется в районах с сейсмической активностью порядка десяти баллов.

Такая прочность обусловлена полным отсутствием стыков, а также сварных соединений в узлах.

Да и что понимать в этом случае под узлом? Фундамент плавно переходит в колонны, колонны в перекрытия и так далее до самого верха. В итоге имеем единый монолит.

Есть ли еще преимущества у каркасно-монолитной технологии строительства? Безусловно.

  • У архитекторов полностью развязываются руки, зданию можно придать любую архитектурную форму, любой облик.
  • Внутренняя, внешняя поверхность стен и потолка получается гладкой, без швов, практически уже готовой под оклейку или окраску.
  • Высотность такого дома ничем не ограничена, она может быть свыше 100 этажей.
  • По сравнению с чисто монолитным способом строительства расход бетонной смеси получается в два раза меньше, а арматуры — в три.
  • Отпадает необходимость в очень тяжелом и высотном грузоподъемном оборудовании. Требуется только кран для подачи опалубки, арматуры, бетона и бетононасос.



Egor11

stroydombystro.ru

Монолитно каркасный дом. Особенности строительства монолитно каркасного дома — Стройфора

Монолитно каркасный дом это монолитный железобетонный каркас и заполнение его проемов легкими блоками из ячеистых бетонов – для загородного дома вариант, близкий к идеальному. Прочность дома с монолитно каркасной конструкцией обеспечена. Из монолитного железобетона выполняются фундамент, стойки или колонны, междуэтажные перекрытия и стены цокольного этажа. Возможно и устройство стен в монолитном варианте, или части стен.

Подобные решения принимаются и для многоэтажных домов. Планировочные решения домов в монолитном каркасе, возможны любые. Не ограничены размеры комнат, их высота, конфигурация. Возможны эркеры, криволинейные формы. Привязывать пролеты к длине ж/б плит перекрытия не нужно, единственное, что в просторных залах и вестибюле могут по расчету понадобиться стойки или колонны.

Монолитный каркас, как правило, строят посредством услуг профессиональных строительных фирм, из товарного бетона. Специалисты владеют методами бетонирования многоэтажного дома поэтапно. Нагружение конструкций производится по мере набора прочности предыдущей заливки. Неизбежные при данной технологии холодные швы бетонирования выполняются в соответствии со строительными нормами. Технологию укладки и уплотнения бетонной смеси и необходимые средства малой механизации – вибраторы и пр., как правило, обеспечивает фирма. Без специальных знаний и навыков, геодезического контроля и соблюдения технологии качественный монолитный каркас для дома не построить.

Этажность дома монолитно-каркасной конструкции практически не ограничена, но коттеджи редко строят больше трех этажей.

Особенности возведения

Одновременная заливка каркаса дома из нескольких этажей невозможна технологически, поэтому бетонируют по частям. На готовый фундамент устанавливают опалубку несущих колонн первого этажа (если строится цокольный этаж – то стен подвала), затем бетонируют этаж до отметки перекрытия.

После набора бетоном прочности, достаточной для работ по монтажу опалубки перекрытия (это диктует проект, возможны данные 50% марочной прочности бетона для распалубки, и 70% — для монтажных работ на перекрытии), приступают к вязке армокаркаса и заливке бетона в перекрытие. Для опалубки перекрытия применяют горизонтальную опалубку разных видов, чаще всего с палубой из ламинированной водостойкой фанеры.

Опорные стойки для перекрытия убирают в установленные сроки, по мере схватывания бетона. После набора прочности бетоном перекрытия опалубку колонн переставляют. Так поэтапно заливают весь монолит каркаса, но холодных швов здесь не избежать. Стык, получающийся вследствие заливки свежего бетона в конструкцию, забетонированную до определенной отметки, называют холодным швом. Эти границы — холодные швы — всегда ослабляют конструкцию, они являются своего рода разрывами в монолите. Это ослабление минимизируют, улучшая сцепление схватившегося бетона со свежим.

Поверхность застывшего бетона зачищается, обеспыливается, цементная пленка счищается металлическими щетками. Кроме того, холодные швы устраиваются строго в определенных участках, где нагрузки минимальны, расположение их, как правило, перпендикулярно к оси конструкции. Швы колонн должны быть только горизонтальными, и делают их в допуске нескольких сантиметров от стыка колонны с перекрытием. В самой колонне холодных швов быть не должно.

В перекрытиях предусмотрены технологические проемы для ввода инженерных коммуникаций — водопровода, канализации, отопления и электроснабжения, а также вентиляционных каналов и дымоходов. Все отверстия армируются по контуру дополнительными стержнями.

Бетон для монолитного каркаса применяется классов В22,5, В25, В30. Для тонких стен и колонн нужен бетон с большей удобоукладываемостью, чем для фундаментов и перекрытий. Но подвижность П4 в условиях частной стройки часто имеет нехорошую закономерность – снижение итоговой прочности бетона конструкции. Нужно стараться пластифицировать бетон модификаторами, но не допускать лишней воды, и не в коем случае не разбавлять товарный бетон водой, если он потерял при доставке часть подвижности. Для решения этой проблемы нужно всегда иметь пластификатор с рассчитанной дозировкой на нужный объем бетона.

Монолитные колонны возводятся в прочной инвентарной опалубке. Фирмы, занимающиеся монолитом, такую опалубку имеют, и ее «оборачиваемость» стоит немало. Но устройство опалубки для стоек и колонн своими силами обходится не дешевле, эта опалубка должна быть очень прочной. Иногда частные строители в качестве опалубки применяют кирпичную кладку.

Колонна не должна быть смещена от проектного положения, допуски очень строгие, и это оправдано – устойчивость и прочность всего дома будет зависеть от точного расположения колонн по осям.

Монолитный каркас намного лучше возводить в теплое время года. Но не в жару, перегрев бетону вредит, вызывая температурно-усадочные трещины, ослабляющие всю конструкцию. Особенно это касается массивных элементов – перекрытий. Лучшая температура для бетона +18⁰С — +25⁰С и высокая влажность. Уход за бетоном проводят по стандартным технологиям. При высоких температурах воздуха бетон приходится охлаждать. При температуре от +35⁰С бывает недостаточно полива водой, иногда используют чешуйчатый лед.

Что касается зимнего бетонирования монолитного каркаса, этого варианта лучше избегать. Экзотермия бетона тем меньше, чем тоньше перекрытие. Для колонн ее вообще лучше не учитывать, слишком большой индекс поверхности. Затраты на электропрогрев, индукционный, электродный или нагревательными проводами, очень высокие, понадобятся трансформаторы и бесперебойная энергия. Заморозить бетон перекрытия очень легко, но демонтировать его и заливать заново… Обогрев конструкций тепловыми пушками, устройство шатров и навесов, различные термосы — варианты не менее затратные. Антиморозные добавки в бетон, прогрев опалубки, замес на горячей воде и подогретых заполнителях может решить проблему при температурах воздуха до -10⁰С. Но зимнее бетонирование на частной стройке, да еще и каркаса – сложное и затратное дело, и прибегать к нему следует только по веским причинам, например, невозможностью доставки стройматериалов в летнее время.

Железобетонный каркас дома будет прочным, а ограждающие конструкции возможны из легких блоков. Вся нагрузка – на колонны и перекрытия, а ограждения только самонесущие. Популярны для кладки твинблоки, пеноблоки, теплая керамика, обычный кирпич, арболитовые, пенобетонные и любые блоки из ячеистых бетонов, а возможны и их комбинации, различные конструкционные «пироги», например, изнутри помещения – обычный глиняный кирпич, затем керамоблоки, и наружная облицовка декоративным кирпичем. Теплый и технологичный вариант с «правильной» точкой росы. В помещении можно забивать гвозди и анкера, закреплять на стены любую мебель без проблем. Есть и варианты не хуже, стройматериалов и стеновых, и утепляющих сейчас в изобилии, просто нужно правильно рассчитать нужную теплозащиту для своего района.

По вопросу теплозащиты — один из основных холодных мостов монолитного каркасного дома получается на торцах перекрытий. Бетон очень хорошо проводит тепло, что в данном случае не нужно. Торцы нужно утеплять дополнительно. Что касается теплопотерь от колонн, в конструкциях монолитных каркасов это учтено проектным решением – все колонны должны быть в тепловом контуре помещения. Они не примыкают к ограждающей конструкции, могут быть закрыты отделкой или находиться во внутреннем слое «пирога» стены. Перекрытие выходит за колонны, и они не «мерзнут». Дело, конечно, не в ресурсе колонн, его хватит с избытком на всю эксплуатацию дома, дело в организации зоны тепла и минимизации теплопотерь. Колонна может находиться в стене, при этом примыкания колонн к ограждающим конструкциям стен дополнительно утепляют. Но колонна в монолитном каркасном доме не всегда вся «утоплена» в стену, и в архитектурном плане это вовсе не плохо. Есть варианты интересных дизайнов помещений именно с такими контурами внутренних стен.

Хотя и каркас, и фундамент выполняются из железобетона, вертикальная гидроизоляция по верхнему обрезу всех элементов фундамента необходима для отсечки подсоса капиллярной влаги от фундамента к колоннам.

stroyfora.ru

Монолитно каркасный дом, плюсы и минусы.

Технология монолитно-каркасного строительства давно и успешно практикуется во всем мире. С ее помощью возводятся технические сооружения, здания заводов, фабрик, коммерческие сооружения. Сравнительно недавно монолитно-каркасная технология стала использоваться для строительства жилых домов. Какие могут быть при строительстве монолитно-каркасного дома плюсы и минусы?

Особенности монолитно-каркасного строительства

Суть данного строительства заключается в том, что сначала создается монолитный каркас дома — фундамент, колонны, ригели, плиты перекрытия, а потом возводятся стены и прочие архитектурные формы. Для создания каркаса используется опалубка, которая бывает:

  • съемная — после застывания бетона она разбирается и монтируется на другом участке, где происходит заливка следующего элемента здания;
  • несъемная — в соответствии с проектом она заливается бетоном и остается частью строительной конструкции. Помимо функционального назначения этот вид опалубки выполняет роль гидро- и теплоизоляции, а также хорошо поглощает звук извне. Чаще всего индивидуальные дома строят именно с этим типом опалубки.

На основе подобной технологии можно возводить дом полностью или только его несущие конструкции, в этом случае стены могут возводиться с помощью любых других материалов — кирпича, пенобетона и прочих. Прочность и долговечность монолитно-каркасного сооружения обеспечивают жесткие несущие конструкции, которые располагаются в зонах наибольшего давления между основанием дома и плитами перекрытия.

Чаще всего монолитный дом возводится с применением тяжелых бетонов, в настоящее время появился новый материал — легкий бетон (шлакобетон, керамзитобетон). Он отличается большей эффективностью и безопасностью при возведении конструкций, кроме того дома из легкого бетона стоят значительно дешевле.

Конструкционные особенности монолитно-каркасного дома:

Данная технология строительства предусматривает возведение следующих конструкционных элементов:

  • фундамента;
  • монолитных колонн, которые устанавливаются на фундамент;
  • армирующего пояса, который соединяет колонны, оконные и дверные перемычки;
  • монолитного перекрытия.

Между несущими колоннами делается шаг в 8-11 метров, из-за чего конструкция дома приобретает легкость и простор. Несущий каркас дома впоследствии облицовывается с помощью различных материалов, в соответствии с архитектурным проектом и пожеланиями заказчика.

Все о плюсах монолитно-каркасного строительства

Несмотря на то, что мы живем в век новых технологий, пока не придумано ни одной, лишенной всяческих недостатков. Поэтому при выборе, каким должен быть будущий монолитно-каркасный дом, владелец обращает внимание на плюсы и минусы строительной технологии.

У монолитно-каркасного дома есть множество весомых плюсов:

  1. Скорость возведения. Монолитно-каркасная технология предусматривает быстрое возведение конструкций. Буквально, за несколько недель возводится каркас с перекрытиями, далее устраиваются наружные стены, кровля и отделка. Ждать новоселья в таком доме придется значительно меньше, чем в кирпичном и ином другом.
  2. Из-за равномерно рассчитанной нагрузки монолитно-каркасные дома практически не дают усадки, поэтому можно смело начинать отделочные работы сразу по окончании строительства.
  3. Монолитная конструкция отличается максимальной прочностью, благодаря небольшому количеству швов. Такому дому не страшны землетрясения силой до 9 баллов, подвижки грунта, промоины и прочие разрушения основания.
  4. Мало швов — значит практически отсутствуют мостики холода. Монолитно-каркасный дом очень хорошо держит внутреннее тепло, что позволяет сэкономить на отоплении.
  5. При всей основательности дом имеет небольшой общий вес, поэтому технология широко используется при строительстве на зыбких и пучинистых почвах, которые приносят много хлопот разработчикам проектов.
  6. В сравнении с традиционными технологиями возведения домов из кирпича или блоков, монолитно-каркасный дом обходится на треть дешевле. Экономия происходит на материалах и трудозатратах рабочих.
  7. В монолитных домах стены получаются тоньше при большей прочности, что дает экономию полезного жилого пространства.
  8. Жилая постройка получается надежной и долговечной, ведь монолитные дома не боятся условий повышенной влажности, стойки к многократным циклам перепадов температур и морозным российским зимам.
  9. Полное отсутствие несущих стен позволяет владельцам выполнять любые виды перепланировки без согласования с соответствующими органами надзора.

Минусы монолитно-каркасного строительства

Аргументы против монолитно-каркасного домостроения:

  1. Для возведения монолитного перекрытия у многоэтажного дома потребуются специальные леса и страховочные пояса для рабочих.
  2. Если проектом дома предусмотрена несъемная опалубка, то нарушается воздухообмен и есть необходимость в обустройстве приточно-вытяжной вентиляции.
  3. В монолитно-каркасных домах уровень влажности немного выше, чем в иных типах постройки.
  4. Монолитные дома позиционируют, как огнестойкие, но если в них устроена несъемная опалубка из пеностирола, а для возведения конструкций использовался опилкобетон, то огнестойкость строения становится минимальной.
  5. Монолитный дом требует обязательного заземления.
  6. Если дом построен с применением легких бетонов, то наружные стены не могут принимать слишком большие нагрузки.
  7. Для заливки многоэтажных конструкций затруднена подача бетона на высоту с помощью бетононасоса.
  8. Технология обязывает при строительстве зимой использовать специальные присадки, препятствующие замерзанию бетона, кроме того, ужесточаются сроки проведения работ.

Строительство дома по монолитно-каркасной технологии имеет свои плюсы и минусы. Важно правильно оценить их в каждом индивидуальном случае. Еще необходимо знать, что возведение каркаса требует знания технологических нюансов, поэтому необходима помощь специалиста. Квалифицированная помощь понадобится и в выборе материала для заливки — тяжелого бетона или легких фракций с добавками шлака, керамзита или опилок.

sam-brigadir.ru
