Марки плит перекрытия – расшифровка, размеры, цены полнотелых и пустотных

расшифровка, размеры, цены полнотелых и пустотных

Плиты перекрытия относятся к конструкциям с несущими способностями, разделяющим этажи или разнотемпературные зоны. Изделия изготавливают из бетона и ж/б, вторая разновидность считается универсальной и подходит как для горизонтального, так и вертикального размещения. К главным критериям их выбора относят тип плиты, габариты и вес, выдерживаемые несущие способности, диаметр пустот, дополнительные условия применения. Эта информация обязательно указывается производителем в маркировке, порядок расположения знаковых обозначений регулируется ГОСТ 23009-2016.

Оглавление:

  1. Описание разных видов плит
  2. Расшифровка маркировки
  3. Стоимость

Виды плит перекрытия

В зависимости от конструктивного исполнения выделяют сплошные (полнотелые) и пустотные разновидности. По способу обустройства они могут быть монолитными, сборно-монолитными или сборными. Максимальную востребованность имеют многопустотные железобетонные плиты перекрытий, сочетающие в себе легкий вес и надежность. Их технические условия и маркировку регламентирует ГОСТ 9561-91, исходя из толщины, числа сторон, формы и диаметра пустот выделяют 15 основных типов.

Полнотелые изделия в зависимости от формы и функционального назначения разделяются на:

1. Сплошные безбалочные панели с гладкой поверхностью, оптимальные для закладки потолочных перекрытий. Востребованы в частном строительстве, ценятся на простоту отделки, их использование подразумевает отказ от подвесных систем. Значительная часть изготавливается из бетонов ячеистого типа.

2. Ребристые – с вертикальными ребрами жесткости, выполняющими роль опор. Надежность таких плит перекрытия объясняется удалением бетона с участков, подверженных нагрузкам на растяжение и увеличением его объема на точках сжатия. Характеристики и обозначения этой разновидности регламентируется ГОСТ 28042-89. Основная сфера применения – гражданское и жилое строительство, в частных домах ребристые перекрытия экономически нецелесообразны.

3. Кесонные (часторебристые или частобалочные) группы. Представляют собой монолитную плиту, уложенную поверх квадратных ячеек из балок перекрытий. Таким образом, с одной стороны они имеют ровную поверхность, с другой – напоминают вафли.

Эти конструкции предназначены для эксплуатации при больших нагрузках, в частном строительстве они практически не используются (согласно СП 52-103-2007 их рекомендуют при превышении длины пролета одного помещения свыше 12-15 м).

Стандартная маркировка плит перекрытия вне зависимости от их вида последовательно включает:

  • Обозначение типа конструкции и изделия.
  • Размеры цифрами: длина и ширина, высота относится к стандартным величинам и не указывается.
  • Несущую способность плит перекрытия (1 единица в численном значении соответствует выдерживаемым 100 кг/м2).
  • Класс испытуемой арматуры.
  • Дополнительные характеристики и свойства, такие как: стойкость к агрессивным средам, сейсмическим воздействиям, низким температурам, обозначение закладных элементов или отверстий (при их наличии).

Расшифровка обозначений

Типы перекрытия имеют буквенную маркировку, стоящее перед ними число указывается у пустотных разновидностей и характеризует диаметр внутренних отверстий. Примеры возможных обозначений и их расшифровка для востребованных сплошных видов приведены в таблице:

Маркировка Тип и особенности плиты
П, ПП, ПТС Полнотелые монолитные перекрытия
ПГ, ПР Сплошная ребристая плита
ПВ То же, с проемами для вентиляции
ПС, ПФ То же, с отверстиями для фонарей
ПЛ То же, для легкосбрасываемой кровли
ПОВ, ПОС, ПОФ, ПОЛ Арочные и сводчатые ребристые плиты с аналогичными свойствами

Маркировка пустотных панелей включает буквенное обозначение числа сторон опирания плиты («Т» соответствует трем, «К» – четырем). Отсутствие третьей буквы подразумевает поддержку конструкции с двух сторон. Расшифровка основных типов в данном случае:

Обозначение плит Толщина, мм Тип пустот, особенности Номинальное расстояние между центрами пустот в плитах, не менее мм Диаметр, мм
1ПК (1 может не указываться) 220 Круглые 185 159
2ПК 140
3ПК 127
4ПК 260 То же, с вырезами в верхней зоне по контуру 159
5ПК Круглые 235 180
6ПК 233 203
7ПК 160 139 114
ПГ 260 Грушевидные Назначают в соответствии с параметрами формовочного оборудования предприятия изготовителя пустотных плит
ПБ 220 Изготовленные методом непрерывного формирования

Основным отличием плит ПК и ПГ от панелей ПБ является метод изготовления: первые две заливаются в опалубочные конструкции, последнюю формуют непрерывном способом (конвейерная технология). Как следствие, перекрытия с маркировкой ПБ имеют более гладкую и защищенную от внешних воздействий поверхность. Они менее ограничены по длине и подходят для помещений с нестандартными габаритами. К недостаткам формовочных плит относят более узкие отверстия (диаметр пустот при маркировке ПБ не превышает 60 мм), в отличие от ПК и ПГ их нельзя сверлить насквозь для прокладки коммуникаций, по крайне мере это правило действует для высотных построек.

Длина и ширина каждого типа также ограничены стандартом, они указываются в дециметрах и округляются в большую сторону. Реальный размер ж/б многопустотных плит обычно меньше на 10-20 мм. Следующее цифровое обозначение характеризует расчетную нагрузку плиты, этот показатель зависит от качества бетона и используемого металла армирования. Класс арматуры указывается не всегда, его упоминание обязательно только у предварительно напряженных конструкций. При необходимости его обозначения ориентируются на технические условия на арматурную сталь.

Следующий пункт маркировки касается марки используемого бетона (не указывается для тяжелых групп). К другим видам относят: ячеистые (Я), легкие (Л), плотные силикатные (С), мелкозернистые (М), жаростойкие (Ж) и пескобетонные (П) составы. У плит перекрытий, предназначенных для работ в условиях воздействия агрессивных сред, указывают стойкость в буквенном выражении: нормальной проницаемости (Н), пониженной (П) и особо низкой (О). Еще одним показателем является сейсмическая устойчивость: конструкции, рассчитанные на такие нагрузки, обозначены буквой «С». Все дополнительные особенности указывают в маркировке изделий арабскими цифрами или буквами.

Стоимость плит

Маркировка Размеры: Д×Ш×В, см Вес, кг Несущая способность, кг/м2 Розничная цена за шт, рубли
Пустотные плиты с круглыми отверстиями, опираемые на 2 стороны
ПК-16.10-8 158×99×22 520 800 2940
ПК-30.10-8 298×99×22 880 6000
ПК-60.18-8 598×178×22 3250 13340
ПК-90.15-8 898×149×22 4190 40760
Плиты перекрытия, стендового безопалубочного формирования. Изделия ставят на 2 торцевые стороны
ПБ 24.12-8 238×120×22 380 800 3240
ПБ 30.12-12 298×120×22 470 1200 3950
ПБ 100.15-8 998×145×22 2290 800 29100
Ребристые перекрытия без проема в полке
2ПГ 6-3 АIV т 597×149×25 1230 500 12800
4ПГ 6-4 АтVт 597×149×30 1500 820 14150

stroitel-lab.ru

птм, пустотных, пк/пб, многопустотных, ребристых

Плиты перекрытия пустотного настила используются для различных многоэтажных строений (торговых, промышленных, гаражей) с целью создания устойчивого пола, который выдержит нагрузку от находящегося в строении оборудования и мебели. Основной задачей является обеспечение устойчивости самого комплекса, создание изоляции от потери тепла и лишнего шума. В изделии имеются продольные пустоты с круглым сечением (в некоторых случаях они имеют другую форму). Изготавливается материал таким образом, что нижняя часть готова к отделке и служит потолком, а верхняя часть — основанием пола. Маркировка плит перекрытия применяется для отличия продукции между собой и сообщения об ее свойствах.


Виды плит
У строительного материала существует своя маркировка птм. Все изделия обозначаются буквами и цифрами, которые разделены между собой дефисом — это принято в качестве стандарта и распространяется на всю продукцию не зависимо от производителя.

Буквенные обозначения расшифровываются следующим образом:

  • ПК – обычная бетонная плита, которая внутри имеет круглые пустоты,
  • НВ – с однорядным армированием;
  • НКВ – с двухрядным армированием;
  • 4НВК – с четырехрядным армированием.

Армирование – это увеличение несущей способности перекрытия, а также увеличение основных его свойств: прочности и надежности.


Расшифровка маркирования
Маркировка делит изделия на группы. Благодаря ей можно с легкостью определить размер (длину и ширину) без каких-либо манипуляций. Но если произвести вычисление габаритов достаточно просто, то определить нагрузку, которую способно выдержать перекрытие, на глаз очень проблематично. Поэтому в производстве и реализации без такой градации не обойтись.

Первые буквы характеризуют тип, то есть, к какому виду относиться этот строительный элемент, например, ПК, ПБ, НВ. Следом идут цифры, которые отделены дефисом, они говорят о том, какая присутствует длина, ширина у плиты перекрытия пк и пб, то есть характеризуют габариты. Все обозначения указаны в дециметрах и округлены до целого числа.

Такое разграничение подразумевает не только тип и размеры, но и показывает, какая нагрузка допустима. Показатель выражается в килопаскалях, то есть килограмм – сила на 1 м2, а также отображается порядковый номер по несущей способности. Эта цифра является ключевой, так как позволяет определить область применения изделия.

Не достаточно знать теорию маркирования, необходимо еще и уметь расшифровывать формулы, в которых заключены характеристики стройматериала.

Приведем пример:

Маркировка ПБ 15-12-8 расскажет о том, что:

  • ПБ – вид;
  • 15 – длина в дециметрах;
  • 12 – ширина;
  • 8 – разрешенная нагрузка на деталь.

На всех представленных на рынке изделиях присутствует такая зашифрованная характеристика. Разобравшись в одной, можно свободно ориентироваться в остальных. Размеры могут быть как стандартными, так и выполненными по индивидуальному заказу, все зависит от пожелания клиента и его потребностей (составленного проекта).

Области применения в зависимости от марки

Маркировка пустотных плит позволяет отличать материалы друг от друга, определять их размеры и показатель нагрузки. Стоимость может варьироваться в зависимости от вида, способа изготовления и возможности применения в различных областях. К примеру, плита марки ПБ стандартных размеров может производиться по методике непрерывного формирования на длинном стенде. Предназначена она для создания опоры с двух сторон. Сегодня появились новые технологии производства такой детали, цена на них будет несколько выше, а сфер использования больше.

  1. Плиты перекрытия марки ПБ используются для помещений с большой площадью: складов, торговых павильонов, гаражей, торговых центров, их удобно использовать в каркасном и каркасно-монолитном строительстве. Они отвечают всем требованиям и стандартам, а для более комфортной транспортировки и монтажа во время строительства предусмотрены специальные петли. Цена плит перекрытия ж/б многопустотных может отличаться по многим показателям, в зависимости от размеров, объема, производителя. Изготавливаются из тяжелого бетона и отличаются водонепроницаемостью, морозостойкостью и высокой прочностью.
  2. Маркировка ребристых плит НВ, НВК, 4НВК говорит о том, что их можно применять для строительства жилых помещений и общественных зданий. Угловое и продольное распиливание позволяет получить настил практически любой длины и ширины, а также нужной конфигурации. Они отличаются высокой прочностью, морозостойкостью и огнестойкостью. Установку производят, используя двухпетлевые канатные стропы, а вот подъемные и закладные детали в них не предусматриваются.
  3. Марка ПК, как и все виды плит перекрытия, имеет свои особенности и область применения. Они широко используются для строительства многоэтажных жилых домов, складов, павильонов и производственных помещений. Конструкция перекрытий из многопустотных плит будет отличаться высокой прочностью, устойчивостью к перепадам температур, надежностью, морозостойкостью и огнеупорностью.

Благодаря обозначениям можно определиться не только с видом, но и с размерами и уровнем нагрузки. Многие задают вопрос: «сколько выдерживает плита перекрытия?» — ответом будет последняя цифра в формуле. Маркировка служит личной характеристикой для каждой произведенной единицы и позволяет легко определиться с выбором.
Средняя стоимость в Москве


Тип плиты перекрытияЦена в рублях (самая низкая/высокая)
ПБ4 430/16 628
ПК пустотные3 671/12 653*
НВ7 200/11 675
НВК6 200/10 500
4НВК6 000/16 200

*Цена может варьироваться в зависимости от параметров плиты: объема, веса и площади.



stoneguru.ru

Размеры плиты перекрытия, маркировка пустотных железобетонных плит перекрытий

Для обустройства перекрытий частного дома индивидуальные застройщики довольно часто используют многопустотные железобетонные плиты перекрытий. Для проектирования и последующего монтажа не помешает знать правильную расшифровку маркировки этих железобетонных изделий, а также какие бывают размеры у такой плиты перекрытия.

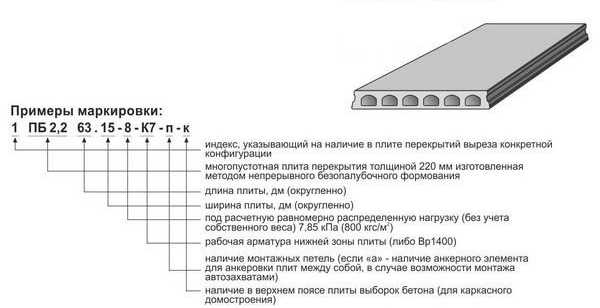

Маркировка многопустотных железобетонных плит перекрытий

Например: ПК63.12-3. АтVта

  • 1ПК (ПК) — плита перекрытия толщиной 220 мм с круглыми пустотами диаметром 159 мм, для опирания по двум сторонам;
  • 2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, для опирания по двум сторонам;
  • 3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, для опирания по двум сторонам;
  • 4ПК — толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, для опирания по двум сторонам;
  • 5ПК — толщиной 260 мм с круглыми пустотами диаметром 180 мм, для опирания по двум сторонам;
  • 6ПК — толщиной 300 мм с круглыми пустотами диаметром 203 мм, для опирания по двум сторонам;
  • 7ПК — толщиной 160 мм с круглыми пустотами диаметром 114 мм, для опирания по двум сторонам;
  • ПГ — толщиной 260 мм с грушевидными пустотами, для опирания по двум сторонам;
  • ПБ — толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.

Наличие третьей буквы будет указывать на увеличение количества сторон опирания плиты перекрытия. Например: 2ПКТ — (буква Т три стороны) для опирания по трем сторонам, 1ПКК — (буква К четыре стороны) для опирания по четырем сторонам;

Первые две цифры в маркировке - длина плиты в дециметрах. Реальный размер L плиты перекрытия обычно на 20 мм меньше. Таким образом, 63 означает, что реальная длина плиты будет составлять 6280мм.

Вторые две цифры в маркировке - ширина плиты перекрытия в дециметрах, а реальная ширина обычно на 10 мм меньше. То есть, 12 означает плиту шириной 1190 мм. Стандартная ширина плит - 1,0; 1,2; 1,5; 1,8 м (990; 1180; 1490; 1790 мм), но большинство производимых плит – 1,2 м; 1,5 м.

Последняя цифра - несущая способность плиты перекрытия. В зависимости от марки это может быть несущая способность в сотнях киллограмм на 1 м2. (3 означает 300 кг/м2).

Буквенные символы в конце маркировки плиты перекрытия обозначают:

  • АтV – нижняя рабочая поверхность железобетонной плиты армирована предварительно-напряженной арматурой класса АтV
  • т – плита перекрытия изготовлена из тяжелого бетона.
  • а – плита перекрытия снабжена уплотняющими вкладышами в отверстиях с торцов.

Глубина опирания железобетонных плит должна быть 90 – 250 мм. Учитывая эти показатели, выбирается стандартный размер плиты перекрытия, подходящий к длине перекрываемого пролёта. Размеры плиты перекрытия и наличие такой у ближайшего производителя железобетонных изделий следует предусмотреть на стадии проектирования дома.

Таблица 1. Стандартные размеры многопустотных плит перекрытий

Тип плиты Координационные размеры плиты, мм
Длина Ширина
1ПК
2ПК
3ПК
От 2400 до 6600 включ. с интервалом 300, 7200, 7500 1000, 1200, 1500, 1800, 2400, 3000, 3600
1ПК 9000 1000, 1200, 1500
1ПК
2ПК
3ПК
От 3600 до 6600 включ. с интервалом 300, 7200, 7500 От 2400 до 3600 включ. с интервалом 300
1ПК
2ПК
3ПК
От 2400 до 3600 включ. с интервалом 300 От 4800 до 6600 включ. с интервалом 300, 7200
4ПК От 2400 до 6600 включ. с интервалом 300, 7200, 9000 1000, 1200, 1500
5ПК 6000, 9000, 12000 1000, 1200, 1500
6ПК 12000 1000, 1200, 1500
7ПК От 3600 до 6300 включ. с интервалом 3000 1000, 1200, 1500, 1800
ПГ 6000, 9000, 12000 1000, 1200, 1500

Размеры многопустотных железобетонных плит перекрытий, которые вам могут предложить местные производители железобетонных изделий желательно узнать заранее. Не каждый ЖБК или ЖБЗ может похвастаться огромным ассортиментом выпускаемой продукции, а перевозить плиты из другого региона весьма накладно.


samdomstroy.by

Железобетонные плиты перекрытия: монолитные, ребристые, пустотные

Одним из основных элементов строительства являются железобетонные перекрытия, служащие промежуточным звеном между этажами и придающие прочность строению благодаря своей роли в качестве несущей горизонтальной конструкции. От выбора по характеристикам, виду, размеру, весу зависит надежность и срок эксплуатации объекта.

Оглавление:

  1. Описание разных типов плит
  2. Сфера применения
  3. Плюсы и минусы железобетонных изделий
  4. Маркировка ЖБИ
  5. Размеры и вес
  6. Расценки

Классификация

Технические характеристики плит перекрытия из ЖБИ делят их на 3 типа:

  • монолитные;
  • ребристые;
  • многопустотные.

1. Сплошные (монолитные).

Плиты выпускаются в виде армированных плоских панелей небольшого размера. Они применяются в качестве межэтажного перекрытия, а также кровельного основания в простых конструкциях. Изготавливаются непосредственно на строительной площадке. В опалубку монтируется арматура, не доходя 2 см до верхней плоскости. Затем заливается бетонный раствор и после полного высыхания плита готова к эксплуатации.

Преимущества:

  • Введение наполнителей помогает придать нужные свойства, например, водонепроницаемость, морозостойкость, сопротивление повышенным температурам.
  • Изготовление плит на площадке экономит бюджет по их производству и транспортировке.

Поскольку железобетонные монолитные перекрытия не отличаются хорошей несущей способностью, имеют низкие характеристики по тепло- и звукоизоляции, то и область их востребования ограничена. Они применяются в невысоких сооружениях: гаражах, при обустройстве автотранспортных остановок, хозяйственных помещений.

2. Ребристые.

Тот же монолит, только с продольным ребром жесткости по бокам, которое служит опорным элементом. По всей площади предусмотрены вспомогательные ребра. Они нанесены на плоскость в виде решетки.

Такой вариант обладает хорошей несущей характеристикой при небольшом весе. Это качество позволяет использовать его при перекрытии больших проемов. А внушительные габариты значительно сокращают сроки и стоимость монтажа.

К недостаткам ребристых панелей относится низкая тепло-, шумоизоляция, а также отсутствие ровной гладкой поверхности. Поэтому данные плиты популярны в промышленном строительстве.

3. Пустотные плиты перекрытия.

Железобетонные многопустотные плиты – тот же тип железобетонных конструкций для межэтажных границ, в изготовлении которого участвует бетон различных марок. Технология предусматривает заливку смеси на готовый по размеру железобетонный каркас.

Применение плит

Панели из сборного железобетона используются в частном строительстве, возведении небоскребов, промышленных объектов; как перекрытие – в застройках из кирпича. При обустройстве лоджий и балконов пустотные плиты монтируются в качестве пола и козырьков. Наличие пустот облегчает прокладку коммуникаций. Требования к характеристикам изложены в ГОСТ 26434-85 с дополнениями в документе ГОСТ 9561 от 1991 года.

Плиты 1ПК, ПБ применяют для оснований из шлакобетона, камня, кирпича. В домах используются марки 1П, 2П, 2ПК.

Достоинства изделий

  • Стойкость к повышенным нагрузкам.
  • Универсальность строительства.
  • Железобетонная прочность.
  • Высокая шумо- и звукоизоляция.
  • Отсутствие усадки.
  • Поглощение вибрации и колебаний.
  • Быстрота монтажа.
  • Ровная поверхность.
  • Устойчивость к коррозии.

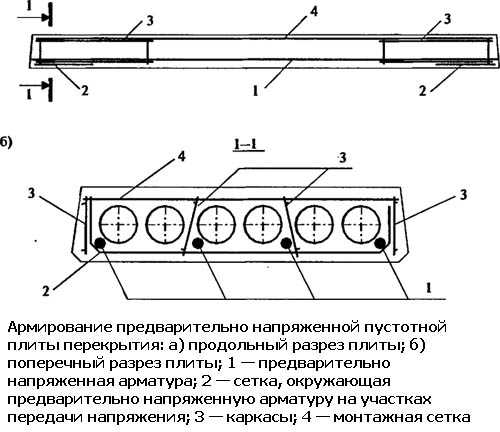

Предварительно напряженные пустотные перекрытия из ж/б, усиленные с торца, относятся к еще одной разновидности. Они изготавливаются из тяжелой бетонной смеси методом преднатяженного армирования. Панели устойчивы к высоким температурам, влаге, но главное их достоинство – низкая стоимость, которую определяет незначительный расход материала.

Недостатки

К основному минусу многопустотных плит можно отнести их установленные размеры, которые необходимо учитывать при проектировке конструкций. Внушительные габариты и вес требует на стройплощадках специальной техники для подъема и перемещения. А поместить кран на ограниченном пространстве участка тоже является проблемой.


Еще один недостаток – это то, что они подходят не к каждому виду строительства. Если фундамент не усилен, несущие стены не способны вынести большие нагрузки, то перекрытие лучше заменить на другой тип.

Однослойные сплошные плиты имеют отличия по толщине. Так, при ее значении 120 мм маркируются 1П, 160 мм – 2П. Отдельные производители изготавливают панели по схеме заказчика.

Монтаж плит, их соединения проходят через проушины сварочным путем. Поэтому важно, чтобы в строительстве применялись перекрытия одной марки.

Маркировка перекрытий

Выбор следует делать на момент проектирования, изучив предварительно размеры железобетонных плит перекрытия.

  • ПК – означает «панель с круглыми пустотами», предназначена для опирания по 2 сторонам;
  • ПГ – плита с грушевидными пустотами, для опирания по 2 бокам;
  • ПБ – выполнена формовочным путем на длинных стендах для опирания по 2 сторонам.

Цифры перед буквенным обозначением указывают на толщину, размеры пустот и бывают 1ПК, 2ПК, 3ПК, 4ПК, 5ПК, 6ПК, 7ПК.

Третья буква показывает количество сторон для опирания. Например, в ПКТ литера Т указывает на 3 стороны.

После идет цифровая маркировка. Первые 2 позиции – длина перекрытия, выраженная в дециметрах: если они равны 63, значит, длина будет 6 280 мм, поскольку истинные параметры всегда на 20 мм меньше заявленных.

Вторая пара обозначает ширину, которая, как и длина, отличается от реальной на 10 мм: если стоит 10, то вы приобретаете панель шириной 990 мм. Ширина выпускаемых плит: 1,8, 1,5, 1,2, 1,0 м. Наиболее востребованы перекрытия шириной 1,2 и 1,5 м.

Цифра в конце указывает на несущую возможность. Она выражена в сотне кг на 1 м2 площади. К примеру, 3 – 300 кг.

Последние буквы означают:

  • т – изготовлено из тяжелого бетона;
  • АтV – нижняя площадь плиты усилена арматурой АтV класса;
  • а – имеет вкладыши для уплотнения с торцовой стороны.

Таблица размеров

Виды  Габариты (длина, ширина, толщина) мм
3000-3,600 х 4800-6600 х 120
2400-6000 х 1200-6000 х 160
1ПК, ПБ 2400-7200 х 100-3600 х 220
2ПК 1800-6000 х 1200-6000 х 220
Плоские 800-6000 х 600-2500 х 80-200
Ребристые 500-1200 х 74-300 х 300-400

Размеры ЖБИ плит влияют на их вес: от 800 до 8700 кг.

Средняя стоимость

Купить железобетонные плиты перекрытия можно в любом городе, учитывая зависимость цен от региона, веса, габаритов, производственной технологии.

 Разновидности  Размеры, мм  Цена, рубли
Канальные: ТП, ПТП, В, БЖ 600-3200 х 400-1300 х 50-160 400 – 6000
Камерные 1600-3400 х 600-1800 х 160-260 1 600 – 19 800
Реставрационные 1200-2600 х 400 х 90-150 550 – 2 200
Многопустотные 1580-6280 х 990, 1190, 1490 х 160  2300 – 10 100
