Как выбрать марку бетона

При составлении проекта на все конструктивные элементы сооружения должны быть указаны соответствующие марки бетона по прочности. ГОСТ и СНиП – это то, чем нужно руководствоваться при выборе. Конечно, при самостоятельном строительстве точно определить необходимую в том или ином случае марку бетона довольно проблематично. Неплохим выходом из ситуации может стать консультация со специалистом. Однако мастеров, сооружающих конструкции из бетона самостоятельно, у нас в стране достаточно. Поэтому вопрос о том, как замесить подходящую смесь, в большинстве случаев особой проблемой не считается. К примеру, для возведения фундамента на почве с хорошей несущей способностью на ровном участке обычно используется раствор из цемента М400, речного просеянного песка и щебня в соотношении 1х3х5. Примерно в такой же пропорции делают замес при использовании вместо щебня бутового камня.

В строительстве могут применяться самые разные марки бетона по прочности. Выбрать правильную – значит обеспечить максимальную надежность и долговечность сооружаемой конструкции. Соотношение цемент/песок, необходимое для получения той или иной марки бетона, можно посмотреть в специальных таблицах. Найти их несложно, информации в сети довольно много.

fb.ru

Прочность бетона на сжатие: пределы, классы и марки, ГОСТы. Характеристики газобетона

Прочность является важнейшим параметром бетона. Эта характеристика является главной при выборе раствора того или иного класса, если именно этот материал выбран как основной для будущего объекта.

На фото — лабораторные работы по определению состояния застывшего материала

Характеристики прочности

Сразу следует сказать, что в силу особенностей своей структуры, бетон наиболее устойчив к деформации на сжатие. Именно поэтому объекты, где предусмотрено использование цементного раствора, как основного строительного материала, проектируют таким образом, чтобы именно на него передавались, прежде всего, сжимающие нагрузки.

Важно! Такие характеристики, как прочность на растяжение при изгибе, или же обыкновенная прочность на растяжение, учитываются довольно редко.

Пределы

Разговор о таком состоянии материала, как предел, можно изобразить в нескольких составляющих, и перечислить основы, а это будут:

• Всегда следует помнить, что при всех технических и практических преимуществах этого строительного материала, прочность при растяжении составляет от 5 до 10% от величин, которых достигает предел прочности при сжатии бетона.
• Предел прочности при изгибе достигает максимум 15% от предела прочности на сжатие
• Марка или класс раствора определяются в возрасте 28 суток. Именно они и определяют прочность на сжатие.

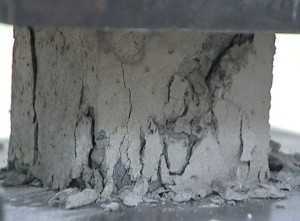

Испытание готового блока на показатели сжатия, без которых невозможно строительство

• Прочность может определяться и в возрасте трёх, семи и даже шестидесяти суток.
• Значения, которые получают в результате измерений, не должны превышать предел прочности на сжатие бетона, соответствующей марке или классу более чем на 15%. Важно, подчеркнуть, что именно такая величина установлена в целях экономии цемента.

Классы и марки

Существуют следующие классы бетона: Вb1;  Вb1,5;  Вb2; Вb2,5; Вb3,5; Вb5; Bb7,5; Вb10; Вb12,5; Вb15; Вb20; Вb25; Вb30; Вb35; Вb40; Вb50; Вb55; Вb60.

Важно! Класс бетона по прочности на сжатие, по сути, является его гарантированной прочностью, измеряемой в мпа , с обеспеченностью, равной 0,95.

Также существует разделение по маркам. О марке говорят, в основном, когда речь идёт непосредственно о тяжёлых типах материала. Различают между собой следующие марки: Мb50; М75; М100; М150;  М200; М250; М300; М350, Мb400;  Мb450; Мb500; Мb600; Мb700; Мb800.

Марка данного материала представляет собой нормируемое значение средней прочности бетона. Измеряется это значение в кгс см2, а чтобы было понятно, поясним, что это означает действие одного килограмма сил на квадратный сантиметр площади.

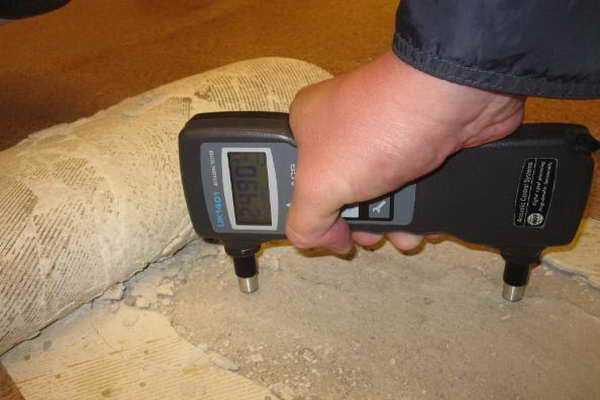

Самый простой вакуумметр, который играет важную роль в допущении материала к работе

Естественно, чем более высокими прочностными характеристиками обладает раствор, тем выше и его цена, так как эти понятия практически взаимосвязаны.

Важно! При составлении проектной документации чаще всего указывают класс  прочности на сжатие бетона. Марку же указывают лишь в отдельных случаях, когда это действительно необходимо.

Госты

ГОСТ на марку бетона по прочности на сжатие устанавливает соответствие между классами и марками. Чтобы было понятно, как определить прочность раствора по его буквенному и цифровому обозначению, необходимо рассмотреть конкретный пример.

Для этого подойдёт такой распространённый класс материала, как В25. Прочность бетона В25 на сжатие означает, что бетон данного класса выдерживает давление, равное 25 Мпа в 95% случаев.

Пример проведения строительной экспертизы, которая определяется гостом

Газобетон

Отдельно следует отметить такое материал как газобетон и его прочностные характеристики. Дело в том, что бытует мнение о хрупкости этого строительного материала. Это не соответствует действительности.

Факты говорят о том, что прочность на сжатие газобетона с плотностью D500 (35 кг/м2), позволяет применять его для строительства двухэтажных домов. Газобетонные блоки с плотностью D600 уже могут использоваться для пятиэтажных строений.

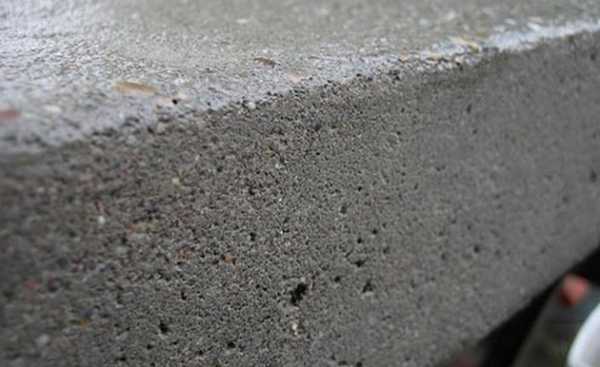

Наглядный пример плотности газобетона

Самостоятельная проверка

По ГОСТу, прочность на сжатие проверяется в условиях лаборатории. Однако есть возможность проверить соответствие марки и самостоятельно. Для этого необходимо выполнить следующие действия, которые мы приведем в таблице.

Если приведённая инструкция будет соблюдена, то с высокой точностью можно будет определить, соответствует ли раствор на стройплощадке тому, который был заказан для строительства.

Примерно так выглядят кубики для лабораторного анализа

Вывод

Все сложные расчеты проводятся в условиях лабораторий и необходимы в строительстве многоэтажных зданий. Что касается малоэтажного строительства, то видео в этой статье продемонстрирует, как добиться отличного результата в приготовлении раствора.

загрузка…

masterabetona.ru

Соответствие марки бетона классу по прочности на сжатие

Застывший бетон имеет специфический состав, разнообразные компоненты которого относят его к конгломератным материалам. Данное свойство свидетельствует об особенности раствора, а именно его качестве. Надежность бетонной конструкции определяется его совместимостью с другими материалами. В зависимости от этого, существуют различные классы и марки бетонного раствора, применение которых характерно определенному виду строительства. Предлагаем детально ознакомиться с каждым классом и маркой бетона по его прочности на осевое растяжение и сжатие.

Суть и общая характеристика класса бетона

В узком понимании в классах бетонной смеси определяется нагрузка, которую может выдержать одна единица площади поверхности при отсутствии повреждений. Единицы измерения устанавливали на протяжении многих лет. На сегодняшний момент показатели класса определяются в МПа.

Способ определения крепости раствора одинаков как для его класса, так и для марки. При испытаниях используются в специальных лабораториях, путем экспериментов с образцами материалов. С помощью специальных приспособлений производится работа по установлению максимального усилия на образец, при котором начинается его разрушение. Исходя из полученных данных, усилие приравнивается к давлению.

Для достижения правильных результатов необходимо учитывать соотношение вектора нагрузки и оси образца. С этой целью нижние стороны поверхности пресса и бетона помечаются осями, которые должны совпадать. Согласно ГОСТам, выделяют 18 видовых классов бетонного раствора, зависимо от прочности на сжатие. Например, бетон В35. Данное обозначение означает его прочность при давлении 35 МПа.

Марка бетона – суть и общая характеристика

В случае если класс изделия, как показатель прочности не учитывается, используется стандарт надежности при помощи марки раствора. Суть данного определения состоит в отображении определенного свойства материала. Как и в предыдущем случае, это свойство определяется с помощью испытаний над образцами. Различают два общих значения определения марки:

• минимальное: применяется для определения прочности, стойкости к влаге и низким температурам;
• максимальное: используется для обозначения плотности.

Однако следует запомнить, что с помощью марки невозможно определить колебания крепости на всей бетонной поверхности.

Соответствие марки бетона классу

Определенный класс бетона по прочности на сжатие имеет свою соответствующую марку. На практике была составлена таблица этого соотношения. Например, согласно таблице, марке М50 соответствует класс В3,5.

Коэффициент перевода класса бетона в соответствующую марку – 13,1.

Чаще всего при строительстве для определения прочности применяется термин «класс». В отличии от марок в этом параметре вычислена гарантированная крепость материала.

Выбор бетона

Строительство определенной бетонной конструкции требует четко установленной крепости бетонного раствора. Среди них выделяют:

• подбетонное покрытие — В7,5;
• фундамент: в помещениях с низкой влажностью – от В15; в помещениях с высокой влажностью – от В22,5;
• стены, а также другие конструкции на улице – учитывается морозостойкость: для районов со стабильно теплой температурой воздуха — F150; для районов с температурой воздуха ниже -40С — F200;
• внутренние поверхности – от В15;
• железобетонные конструкции – от В15 (предварительно напряженные) – от В20.

Все вышеперечисленные правила установлены строительными стандартами. Однако они могут отличаться в зависимости от технических расчетов. Так, одно здание может быть построено на бетоне разной прочности – материалы на нижних этажах должны быть значительно выше от материалов верхних этажей.

Одним из быстрых и удобных способов определения прочности бетона является испытание путем сжатия склерометром или молотком Шмидта. Принцип его работы заключается в ударе бойка по бетону и его отскоке. Вследствие этого специальный указатель перемещается на определенную высоту, которая соответствует установленной марке бетона.

Несмотря на простоту в использовании, данное приспособление не пользуется популярностью, поскольку не может дать точных значений. Это возникает от влияния на испытание других факторов, таких как характер поверхности образца, его толщина, структура и уплотнение.

Заключение

Показатели марки и класса бетонных материалов – это самые важные показатели их сопротивления сжатию и осевой растяжке. В отличии от качеств относительно стойкости к низким температурам, влаге, именно они учитываются в первую очередь при покупке материалов.

Следует запомнить, что прочность – это не стабильная величина. В процессе твердения бетон становится крепче. Все эти правила следует обязательно учитывать при строительстве.

kladembeton.ru

Основные свойства бетона

Как известно, ни одна стройка не обходится без бетонной строительной смеси. В зависимости от составляющих компонентов бетоны бывают разных видов. Также различны и их качества. Но для большинства бетонов характерны одни и те же стандартные свойства. Давайте рассмотрим основные характеристики бетона.

Прочность на сжатие

Это одно из главных свойств бетонного раствора, которое измеряется в мегапаскалях, определяя тем самым максимальную выдержку тяжести, на какую способен сей строительный материал. По мере взаимодействия веществ, составляющих воду и цемент, прочность в бетоне способна возрастать. Данный процесс называется гидратацией.

Каждому бетону характерны коэффициенты прочности, которые указываются в декларации при покупке. Но проявляется это свойство только по истечении четырех недель. Период набора прочности бетоном зависит от нескольких моментов. В первую очередь на данный процесс влияет время года и температура воздуха.

В зимний период бетон замерзает, рост прочности останавливается. Чтобы возобновить данный процесс, бетон прогревают. Некоторые строители предпочитают сразу использовать смеси, которые, благодаря специальным добавкам, устойчивые к морозам.

Бывает так, что залитые зимой бетоны по приходу весны оттаивают, и начинают набирать прочность с новой силой. Хотя в других эксплуатационных свойствах строительные смеси сдают позиции.

При нормальных условиях прочность в бетонах активно возрастает на первой неделе после закладки. На седьмой день уровень прочности достигает до 70% от производственных норм. Нагружать при этом бетонную смесь еще рано, но в опалубке она уже не нуждается. Максимальный коэффициент прочности достигается только к концу месяца.

При повышении температуры воздуха твердение бетонных смесей убыстряется. Главное при этом – наблюдать за процентом влаги в материале. Если раствор слишком быстро сохнет, то повышение прочности останавливается. В связи с этим недавно возведенные бетонные строения обдают горячим паром либо накрывают влажной мешковиной, ПВХ-пленкой. Некоторые мастера практикуют метод поливки раствора водой.

Деформативные свойства

Под действием тяжести бетонная строительная смесь ведет себя совершенно по-другому, нежели другие материалы. Уплотненная консистенция бетонного раствора обуславливает его действие во время растущего давления.

Если бетон поддавать слабым, краткосрочным нагрузкам, ему свойственно легкое деформирование подобно пружине. Упругость строительной смеси увеличивается совместно с ее прочностными свойствами. Также на пружинистость влияет количество пор в растворе. Чем их больше, тем меньше становится уровень упругости.

Минимальным свойством упругости обладают ячеистые бетоны. Чуть выше показатели у легких пористых бетонов. Самый высокий уровень пружинистости у тяжелого строительного материала. Пружинистые свойства бетона с легкостью поддаются манипуляциям по регулировке структуры раствора.

Растекаемость

Под растекаемостью, или ползучестью подразумевается увеличение разрушений бетонной конструкции в течение некоторого времени под непрерывным воздействием статичных нагрузок.

На растекаемость строительного раствора влияют многие факторы: перечень составляющих его компонентов, вид цемента и других добавок, возраст бетонной смеси, уровень влажности, а также условия застывания.

Меньше растекаются бетонные растворы со щебнем, или иными плотными заполнителями. Легкие смеси с повышенной пористостью плывут гораздо больше. Негативно влияет на бетонные строительные смеси слишком быстрое высыхание, увеличивая их растекаемость, изменяя структуру в худшую сторону.

Усадка и набухание

К свойствам бетонной смеси относятся усадка и набухание. Оседание бетонной конструкции происходит во время застывания на открытом воздухе. Это приводит к усадочному напряжению в постройках из бетона, и как следствие, к трещинам. Поэтому массивные конструкции разделяют усадочными швами.

Чтобы сократить усадочное напряжение и уберечь построенное здание от трещин, мастера стараются не допустить усадку строительного материала. Этого добиваются посредством добавления в раствор специальных заполнителей, а также точным просчетом коэффициента усадки еще до начала стройки.

Цементно-бетонные дороги, а также постройки гидротехнического направления вследствие вынужденного периодического контакта с водой постоянно подвергаются то усадке, то набуханию. Результатом этих поочередных процессов являются микротрещины и деструкция бетона.

Морозостойкость

Данное свойство бетонного материала устанавливают посредством поочередной заморозки в морозильнике при температуре от 15 до 20 градусов и оттаивания в воде тех же температур, только со знаком «плюс». Испытание осуществляется через неделю после тепловой сушки либо через четыре недели застывания бетонного образца в обычных условиях.

На морозостойкость бетонных конструкций влияют качественные характеристики используемых при изготовлении раствора компонентов, а также уровень пористости. Если он ниже 7%, устойчивость к минусовым температурам повышается.

Долговечность и устойчивость к химическим воздействиям

Долговечность и стойкость к химическим реакциям строительной смеси зависит от многих факторов. Важную роль здесь играют высокая плотность и низкий уровень пористости материала.

Плотность бетонных строительных материалов

На плотность бетонной конструкции влияет структура используемого раствора. У цементов различной маркировки встречается разная удельная масса. То же самое касается и щебня, у которого плотность зависит от размера зерен, а также типа материала. Плотность бетона оказывает прямое воздействие на его прочность. Чем выше свойство плотности, тем крепче получается итоговая работа.

Плотность раствора возрастает, если при его изготовлении равномерно разместить соответствующие заполнители. Увеличить данное свойство также способны вибрационные манипуляции с раствором во время его заливки.

Бетонные материалы с высокими показателями пористости не обладают нормальной плотностью, в связи с чем страдает их стойкость к химическим реакциям, перепадам температуры, а также уменьшается устойчивость к влаге и сырости, и как следствие, сокращается долговечность. Зато у таких бетонов отличные теплоизоляционные характеристики, чего не скажешь о строительных смесях с повышенной плотностью.

Огнестойкость

Под огнестойкостью бетона понимается его устойчивость к пожарам. Данное свойство достаточно высокое у цементно-строительных смесей. Ведь во время нагрева бетонной конструкции происходит распад кристаллогидратов цементного камня и выделяется путем адсорбции химически связанная жидкость, которая при испарении забирает практически все тепло. Благодаря этому процессу воздействие высоких температур на бетон сокращается.

Вместе с тем во время интенсивного нагрева бетонных строений расширяются частицы цементной смеси и добавленного в нее заполнителя. Это приводит к сильному напряжению внутри строительного материала, в результате чего сокращается сцепка между его компонентами, и снижаются его прочностные характеристики.

Тепловыделение при твердении

Взаимная деятельность воды с минералами клинкерной обработки обуславливает последующее источение тепла, благодаря которому во время застывания раствора происходит его нагрев. На повышение температуры строительного раствора влияет вид используемого цемента, а также его расходование на 1 м3 бетона. При определенных условиях твердеющий бетон способен нагреться до 50 градусов, что приводит к его расширению, останавливающему усадку конструкции.

Рост температуры внутри строительного материала крупных бетонных сооружений приводит к расширяющим тепловым напряжениям, уровень которых может быть выше прочности бетона при растяжке. Вследствие этого бетонные конструкции трескаются и теряют свою долговечность.

Тепловое напряжение является результатом неравномерного нагревания бетонного материала. При этом поверхностные слои слишком быстро остывают, тогда как внутренние уровни бетонных блоков еще долго остаются горячими. Чтобы уровнять температуру по всей площади крупного бетонного строения, понадобится не один месяц. Объем тепла, выделяемый во время уплотнения бетонной смеси, обуславливается размерами кристаллов измельченного цемента, его расходом на 1 м3 бетонного строения, а также другими факторами.

Максимальным тепловыделением во время застывания обладают глиноземистые цементно-бетонные растворы. Меньше всего выделяется тепла у бетонов, содержащих шлакопортландцемент со значительным количеством шлака внутри. Добавление в бетонную смесь тонко измельченных материалов способствует сокращению тепловыделения при застывании раствора.

Водонепроницаемость

Водонепроницаемость строительных смесей зависит от количества пор внутри раствора. Чем меньше его пористость, тем сильнее он устойчив к влаге. Если нужно усилить сие свойство строительной смеси, во время приготовления в раствор добавляют уплотнитель алюминат натрия, а также гидрофобизующие добавки.

У продуктов нефтяного происхождения поверхностное натяжение меньше, чем у воды, что позволяет им с легкостью просачиваться через обычный бетон. Чтобы уменьшить этот процесс, в раствор добавляют хлорное железо и другие подобные вещества.

Быстро повысить водонепроницаемость строительной смеси, а также сократить проницаемость нефтепродуктов в бетон возможно посредством замены стандартного портландцемента на расширяющийся.

Удобоукладываемость бетонной смеси

Объем воды, необходимой для получения раствора нужной консистенции, влияет на его удобоукладываемость. Данная жидкость разделяется между цементным тестом и заполнителем. Ее объемы в цементном тесте зависят от вязкости смеси, ее плывучести, жесткости, а также максимального напряжения сдвига. Количество воды, необходимое заполнителю, увеличивается вместе с ростом общей поверхности его зерен. Посему мелкие сорта песков затребуют много жидкости.

Чтобы бетон был достаточно прочным, пропорции взаимодействующих цемента и воды в растворе никогда не должны изменяться. В связи с этим при увеличении потребности воды происходит перерасход цементного песка. При использовании мелких сортов цемента перерасход составляет от 15 до 25 % материала. Поэтому мелкие пески используются, как дополнение к основному сортаменту смеси, состоящему из крупного или дробленого песка и пластификаторов, сокращающих потребность жидкости.

Однородность и вязкость

На величину данных свойств бетонной смеси влияет содержимое мелких ячеек заполнителя, и конституция максимально вяжущего взаимодействия крупноячеистого заполнителя в растворе, а также надлежащее перемешивание.

Добившись, перемешивая раствор, его вязкой консистенции и однородной структуры, можно без проблем грузить и транспортировать блоки, уплотнять кладку сего строительного материала.

kladembeton.ru

vest-beton.ru

Соотношение между классами бетона по прочности на сжатие и растяжение и марками

Для бетонов конструкций, подвергающихся в процессе эксплуатации попеременному замораживанию и оттаиванию, назначают следующие марки по морозостойкости: F50; F75; F100; F150; F200; F300; F400; F500; F600; F800; F1000. Марка характеризуется числом циклов попеременного замораживания и оттаивания, которое выдерживают образцы в условиях стандартного испытания.

Для бетонов конструкций, к которым предъявляются требования повышенной плотности, коррозионной стойкости, ограничения проницаемости устанавливают марки по водонепроницаемости: W2; W4; W6; W8; W10; W12; W14; W16; W18; W20. Марка характеризуется односторонним гидростатическим давлением (кгс/см²), при котором образцы не пропускают воду в условиях стандартного испытания.

При проектировании бетона необходимо учитывать удобоукладываемость бетонной смеси.

По удобоукладываемости бетонные смеси делят на подвижные и жесткие.

Подвижность (П, см) характеризуется осадкой стандартного конуса, отформованного из испытуемой бетонной смеси.

Жесткость (Ж, сек) определяют по времени вибрации, необходимого для выравнивания и уплотнения отформованного конуса из бетонной смеси на специальном приборе.

Таблица 6.2

studfiles.net

Марки бетона по прочности — класс сжатие и набор прочности бетона

Во время приобретения бетонной смеси специалисты обращают внимание на ее марку или класс. Именно эти критерии являются основными показателями качества бетона. Если говорить о других критериях бетонной смеси: морозостойкость, водонепроницаемость, подвижность, то они являются второстепенными. Прочность бетона представляет собой достаточно изменчивый параметр, так как зависит от времени твердения материла. Если бетонная смесь будет затвердевать трое суток, то получим одну прочность, а если неделю – то совсем другую (в этом случае при одинаковой температуре окружающей среды прочность достигнет 70% от проектной).

Стоит отметить, что прочность бетона достигает проектной за 28 дней твердения. Вообще, чем дольше бетон твердеет, тем выше его прочность. Этот параметр регулярно увеличивается. Бетон твердеет годами. Самые популярные марки бетона по прочности: м 100, м 150, м 200, м 250, м 300, м 350, м 400, м 450, м 500. Все возможные марки бетона варьируются от м 50 до м 1000. Наиболее распространенными в использовании являются марки от м 100 до м 500. На маркировку бетона влияет его процентное соотношение в составе раствора. Наиболее популярными классами бетона являются: В 7.5, В 10, В 12.5, В 15, В 20, В 22.5, В 25, В 30, В 35, В 40. Весь диапазон классов бетона варьируется от В 7.5 до В 40.

Марки бетона по прочности и классу

В зависимости от проекта строительства определяются необходимые класс и марка бетонной смеси. Если предварительного проекта нет, то в таком случае можно довериться мнению специалистов. Бывает такое, что строители не всегда разбираются в данном вопросе. В таком случае можно самостоятельно определить подходящий бетон.

Значения марки материала (м 50, м 100 и т.д) соответствуют среднему значению предельной прочности бетона на сжатие (кгс/см2). Для того чтоб проверить соответствие бетона заданным критериям проводят эксперимент: берут выдержанный проектный бетон и с помощью специально пресса сжимают отлитые пробные кубики из этой бетонной смеси.

Сейчас в строительстве в большинстве случаев используют такой показатель бетонной смеси, как ее класс. В общей сложности этот параметр аналогичен марке бетона, но имеет свои отличительные особенности. При определении марки материала используют среднее значение прочности, а при определении класса – берут этот критерий с гарантированной обеспеченностью. Вообще это не столь важно для обычного человека, поэтому не будем вдаваться в подробности. Главное знать, что во всей проектной документации указывается класс бетона. Согласно СТ СЭВ 1406 сегодня все требования к бетону указывают в классах. Правда не все соблюдают этот требование, поэтому большинство строительных организаций использует в своей деятельности марку бетона.

В первую очередь важно получить именно ту марку бетона, которая нужна именно для данного проекта. Есть возможность проверить заказ, но сразу сделать это не получиться. Для этого необходимо при разгрузке отлить парочку пробных форм размером 15х15х15 см. Для отлива можно использовать обычные доски. Перед заливкой смеси в форму, ящик следует обдать влагой, так как сухое дерево забирает влагу из бетона. Этот процесс оказывает негативное влияние на гидратацию цемента. Когда смесь залили в ящик, ее необходимо потыкать куском арматуры. Этот процесс напоминает толчение картофеля. Такая процедура необходима для того, чтоб исключить образование раковин и попадание воздуха. Для уплотнения смеси следует ударить молотком по бокам формы. Отлитые пробные формы следует хранить при температуре 200С и влажности воздуха 90%.
После того, как бетонная смесь в формах твердела 28 дней, ее можно отвезти в лабораторию для проведения эксперимента. Его результаты покажут или соответствует марка бетона на упаковке реальным его свойствам. Стоит отметить, что при твердении бетона существуют и промежуточные даты, по которым можно определить марку бетонной смеси (3,7 и 14 дней).

На какие моменты следует обратить внимание при формировании и хранении пробных форм:
• не нужно разбавлять бетонную смесь в автобетоносмесителе;
• пробы следует брать прямо с лотка бетоносмесителя;
• необходимо тщательно штыковать форму;
• хранить формы желательно в подвале или тени.

Это собственно вся информация о пробных кубиках. Если у Вас нет взятых проб, то специалисты экспериментальных лабораторий могут непосредственно на месте определить марку бетона. С этой целью используется прибор, который называется склерометр. Он работает на основе ударного импульса. Можно использовать и ультразвуковые методы определения прочности бетонной смеси.

Набор прочности бетонной смесью

Набор прочности бетона прямо пропорционален взаимодействию воды и цемента. В научной терминологии этот процесс носит название гидратации цемента. Он прекращается в том случае, если молодой бетон теряет жидкость. Замерзание и высыхание молодого бетона приводит к значительному ухудшению его прочностных характеристик. Молодым называют бетон, которому всего несколько недель. Стоит отметить, что если бетон стоит в нормальных условиях, хотя б неделю, то он уже набирает около 70% проектной прочности. Для того чтоб твердение бетона проходило хорошо, необходимо бороться с потерей влаги. Это приводит к остановке набора прочности бетонной смесью. Молодому бетону, как и ребенку, необходим уход и питание. Только для бетонной смеси нужна не молочная каша, а вода. Правильный уход за процессом гидратации будет способствовать долголетнему служению бетона в процессе эксплуатации.

При солнечной погоде свежеуложенный бетон рекомендуется накрыть мешковиной или пленкой ПВХ.

Если бетон только недавно уложили (1-5 дней), то его можно поливать водой. От этого хуже все равно не будет. При температуре ниже нуля возможно замораживание бетона. Это происходит за счет воды в его составе. Из-за этого процесс гидратации приостанавливается. Стоит отметить, что процесс гидратации может продолжиться весной, когда лед растает. Правда прочностные и морозостойкие свойства такого материала уже будут ниже. Если есть необходимость укладки бетона в зимний период, то лучше детально изучить особенности бетонирования в холодное время года. Существуют отдельные методики раннего замораживания бетона. В нее специально внедряют противоморозные добавки и укладывают при температурах до -300С. В этом виде бетон замерзает и ждет потепления. Именно тогда и начинается процесс гидратации.

Противоморозные добавки в этом случае выполняют функцию своеобразного стабилизатора. Это означает, что если бетон заливают при фактической температуре — 250С, а добавки предназначены с учетом температуры — 100С. За счет добавок повышение температуры до отметки — 50С — +50С не приведет к реакции замороженного бетона. Такие колебания температур характерны для начала весны, но бетонная смесь отлично переносит подобные скачки. Единственным моментом, на который следует обратить внимание, это запрет на использование таких конструкций в период колебаний температур. У бетона, как и у всех материалов, есть критическая прочность. Это показатель, после преодоления которого, на эксплуатационные характеристики бетона уже ничто не влияет. Это значение для разных марок бетона – разное. Низкие марки бетона имеют высокий показатель критической прочности, а высокие – наоборот. При нормальных условиях окружающей среды критическая прочность бетонной смеси достигается за сутки. Это значит, что начальный жизненный цикл бетона очень важен для дальнейшей его эксплуатации.

С таким явлением, как заморозка бетона необходимо бороться. Существуют разнообразные способы борьбы с замораживанием бетона:

Применение противоморозных добавок

Их еще называют ПМД. Их наличие не только не дает воде в бетонной смеси мерзнуть, но и способствует ускорению процесса твердения. Еще не так давно в качестве добавок использовали разнообразные соли, которые со временем разъедали арматуру. Сегодня разработали более щадящие смеси и препараты.

Системы электрического подогрева бетона

Разработаны специальные трансформаторы и электроды для подогрева бетонной смеси. Их использование идеально подходит для заливки бетона в зимний период. Но эти системы очень дорогие и практически недоступны частным застройщикам. Возникают проблемы с доставкой, арендой и монтированием подобных установок. Кроме того, такой трансформатор будет потреблять не один десяток КВт в час, что сразу же отбрасывает идею электрообогрева бетона. Ведь в загородных поселках нет таких подстанций, которые могли бы питать подобную систему;

Если средняя температура на улице не опускается ниже -20С, то бетон можно накрыть обычной пленкой ПВХ. Такой подход не всегда помогает, но если других вариантов нет, то попробовать можно. Но здесь бывает такое, что во время укладки температура одна, а потом резко холодает и пленка уже не спасет. Стоит знать, что гидратация проходит с выделением тепла, которое необходимо беречь. В таком случае можно применить дизельную или газовую пушку для того, чтоб закачивать теплый воздух под пленку. Не стоит забывать о том, насколько важны первые жизненные дни бетона.

Применение различных марок бетона

Бетон М-100 (В 7.5)

Главное назначение этой марки бетона состоит в подготовительных работах перед началом заливки цельных плит и фундаментов. В этом случае идет речь о бетонной подготовке. На подушку из песка укладывают тонкий слой бетонной смеси марки м 100 (В 7.5). После того, как бетон засыхает, проводят работы с арматурой.

Бетон М-150 (В 12.5)

Эту марку бетона также используют в подготовительных работах перед заливкой цельных плит и фундаментов. Кроме того, его используют для изготовления полов фундаментов, стяжек, бетонировании дорожек.

Бетон М-200 (В 15)

Эта марка чаще всего используется при изготовлении стяжек полов, отмосток, фундаментов, дорожек. Бетон М-200 (В 15) — один из самых востребованных в строительстве. У этой марки прочность дает возможность решать многие строительные задачи: изготовление плит и свайных фундаментов, лент, бетонных лестниц, площадок, дорожек, подпорных лестниц. Заводы, которые специализируются на изготовлении ЖБИ и ЖБК используют эту марку бетона для производства фундаментных блоков и дорожных плит.

Бетон М-250 (В 20)

Из этой марки бетона изготавливают монолитные фундаменты (плитные, ленточные, свайно-ростверковые), площадки, бетонные отмостки, дорожки, заборы, подпорные стены, лестницы, малонагруженные плиты.

Бетон М-300 (В 22.5)

Из этой марки бетона изготавливают монолитные фундаменты (плитные, ленточные, свайно-ростверковые), площадки, бетонные отмостки, дорожки, заборы, подпорные стены, лестницы.

Бетон М-350 (В 25)

Главное предназначение этой марки бетона заключается в изготовлении монолитных фундаментов, свайно-ростверковых ЖБК, ригелей, плит перекрытий, балок, колонн, чаш бассейнов, монолитных стен и других конструкций повышенной ответственности. Эту марку бетона чаще других используют при изготовлении ЖБИ. Из бетона М-350 (В 25) делают аэродромные плиты ПАГ, которые предназначены для эксплуатации при экстремальных нагрузках. Из этой марки бетона также делают многопустотные плиты для перекрытий.

Бетон М-400 (В 30)

Из этой марки бетона чаще всего изготавливают несущие конструкции для мостов, банковские хранилища, гидротехнические сооружения, специализированные ЖБИ и ЖБК, ригелей, колонны, балки, чаши для бассейнов и конструкции со специальными требованиями. Эту марку бетона используют очень редко. Использование бетона М-400 (В 30) строго регламентировано. Это связано с тем, что дальнейшая эксплуатация конструкций из него имеет повышенное значение.

Бетон М-450 (В 35)

Из этой марки бетона чаще всего изготавливают несущие конструкции для мостов, банковские хранилища, гидротехнические сооружения, специализированные ЖБИ и ЖБК, ригелей, колонны, балки, чаши для бассейнов, конструкции метрополитена, дамбы, плотины и другие ответственные конструкции.

Бетон М-500 (В 40)

Эту марку бетона чаще всего применяют при изготовлении несущих конструкций для мостов, банковских хранилищ, гидротехнических сооружений, специализированных ЖБИ и ЖБК, ригелей, колонн, балок, чаш бассейнов, конструкций метрополитена, дамб, плотин и других ответственных конструкций. Если посмотреть на все сертификаты и техническую документацию, то он будет обозначен, как м 550. Но по неизвестным причинам за этой маркой укрепилось простонародное название м 500.

remontidei.ru

Определение марки раствора по пределу прочности при сжатии — КиберПедия

Выполнение работы. Прочность раствора определяют путем испытания на сжатие образцов-кубов размерами 70,7×70,7×70,7 мм в возрасте 28 суток или другом возрасте, установленном в стандарте либо технических условиях на раствор данного вида.

Если растворная смесь имеет подвижность 5 см и более, то образцы изготавливает в формах без поддона, если же менее 5 см — в формах с металлическим поддоном. Форму без поддона устанавливают на кирпич, имеющий влажность не более 2% и водопоглощение 10… 15% по массе, имитируя, таким образом, условия твердения раствора в кладке. Перед заполнением растворной смесью внутреннюю поверхность формы смазывают машинным маслом.

При изготовлении образцов из смеси подвижностью 5 см и более формы устанавливают на кирпичи, которые покрыты газетной бумагой, смоченной водой. Кирпичи должны быть притерты для устранения неровностей. Повторное применение кирпичей не допускается. Затем форму заполняют растворной смесью с избытком и уплотняют штыковкой 25 раз в каждом отсеке по окружности от центра к краям. Через некоторое время после того как поверхность растворной смеси станет матовой вследствие отсоса части воды кирпичом, избыток срезают вровень с краями формы.

При изготовлении образцов из смеси подвижностью менее 5 см формы с поддоном заполняют в два слоя и каждый слой уплотняют 12 нажимами призматического конуса шпателя с уплотняющей поверхностью размерами 60×10 мм: 6 раз – в одном направлении и 6 раз — в противоположном.

Образцы, изготовленные из растворных смесей на портландцементах, хранят одни сутки в формах; изготовленные из растворных смесей на шлакопортландцементах, пуццолановых портландцементах, с добавками — замедлителями схватывания, а также образцы зимней кладки, находящиеся на открытом воздухе, хранят в формах 2-3 суток при температуре (20 ±2) °С и относительной влажности воздуха 95… 100%. Затем их освобождают от форм и хранят в течение 3 суток опять же в камере нормального твердения. До начала испытания образцы выдерживают в следующих условиях: для растворов, твердеющих на воздухе, в помещении при температуре (20 ±2) °С и относительной влажности воздуха (65 ±10)%; для растворов, твердеющих во влажной среде, — в воде. При отсутствии камеры нормального твердения допускается хранение образцов во влажном песке или опилках.

Образцы, изготовленные на основе воздушных вяжущих веществ, хранят одни сутки в формах при температуре (20 ±2) °С в помещении с относительной влажностью (65 ±10)%, затем освобождают от форм и до испытания выдерживают в тех же условиях. Образцы, твердеющие в воде, вынимают за 10 мин до начала испытания и вытирают. Прочность при сжатии определяют путем испытания образцов-кубов на гидравлическом прессе. Шкалу измерителя пресса выбирают с учетом того, что разрушающая нагрузка должна находиться в интервале 20.. .80% от максимальной нагрузки, допускаемой шкалой. Скорость приложения нагрузки должна быть (0,6±0,4) МПа/с. Образец устанавливают боковыми поверхностями на нижнюю плиту пресса так, чтобы сжимающая сила была направлена параллельно слоям растворной смеси в форме. Предварительно измеряют размеры образцов с точностью ± 1%. Площадь сечения образца определяют как среднее арифметическое площадей двух противоположных граней.

Предел прочности при сжатии ( , МПа) вычисляют с погрешностью до 0,01 МПа по формуле:

,

где Р — разрушающая сила, Н; S — площадь сечения образца, м .

За окончательный результат принимают среднее арифметическое значений, полученных при испытании трех образцов.

По значению предела прочности при сжатии определяют марку строительного раствора.

Таблица 2 – Зависимость марки раствора от предела прочности при сжатии

Результаты испытаний записываются в таблицу 3.

Таблица 3 – Характеристика образцов

Контрольные вопросы:

1. Приведите классификацию строительных растворов.

2. Какие требования предъявляются к заполнителям для растворов?

3. Как определить удобоукладываемость растворных смесей?

4. Объясните приготовление строительных растворов.

5. Как повысить предел прочности при сжатии?

Литература:

1.Попов Л.Н. Лабораторный практикум по предмету « Строительные материалы и детали», Москва «Стройиздат», 1988г.

2.Попов Л.Н. Лабораторный практикум по предмету « Общая технология строительных материалов», Москва, «Стройиздат», 1988г.

3.Киреева Ю.И., Лазаренко О.В. Лабораторный практикум по предмету «Строительные материалы и изделия», Минск, «Дизайн ПРО», 1998 г.

Лабораторная работа № 13

cyberpedia.su
