Максимальная длина плиты перекрытия – Размеры пустотных плит перекрытия

Содержание

все виды и стандартные размеры

Плитами перекрытия называют горизонтальные конструкции, которые выполняют функцию междуэтажных или чердачных перегородок, установленных между кровлей и последним этажом дома. В современном строительстве обычно прибегают к установке бетонных перекрытий, при этом абсолютно не важно, сколько уровней у строения. В этой статье мы рассмотрим типы и размеры плит перекрытия, которые применяются на строительных объектах чаще всего. Данные изделия составляют основную долю продукции, которая выпускается на заводах ЖБИ.

Назначение конструкции

Несущие конструкции производят из тяжелого или легкого бетона, а усиливают их структуру при помощи арматуры, которая придает прочность изделиям. На современном рынке строительных материалов представлены все стандартные виды ЖБ плит, которые можно разделить на несколько категорий в зависимости от того, какая у них ширина, длина, вес, и другие не менее важные параметры, влияющие на основные характеристики изделий.

Самая распространенная методика классификации бетонных панелей заключается в разделении их по виду поперечного сечения. Также существует еще несколько отличительных характеристик, которые мы обязательно рассмотрим в нашей статье.

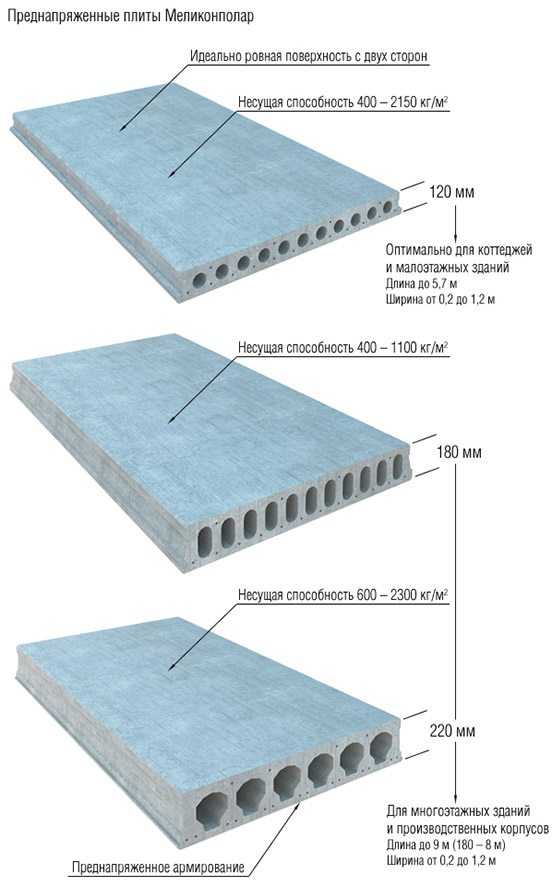

Многопустотные железобетонные панели ПК

Это одни из самых часто встречающихся разновидностей изделий, выпускающихся на заводах ЖБИ, которые одинаково хорошо подходят для строительства частного и многоэтажного дома. Также многопустотные ПК изделия широко применяются в возведении массивных промышленных зданий, с их помощью обеспечивают защиту теплотрасс.

Многопустотные плиты перекрытия характеризуются наличием пустот

Ровная плоская поверхность, которой обладают круглопустотные жб панели, позволяет монтировать надежные перекрытия между этажами, выдерживающие внушительные нагрузки. Данная конструкция снабжена полостями с сечениями различной формы и диаметра, которые бывают:

  • круглыми;
  • овальными;
  • полукруглыми.

Технологические пустоты, которые в процессе монтажа заполняются воздухом, благодаря этой своей особенности пользуются повышенным спросом, что говорит о преимуществах именно такой конфигурации блоков. К неоспоримым достоинствам ПК относится:

  1. Существенная экономия сырья, что позволяет снизить себестоимость готового изделия.
  2. Высокий коэффициент тепловой и шумовой изоляции, улучшающий эксплуатационные характеристики постройки.
  3. Круглопустотные панели являются отличным решением для прокладки коммуникационных магистралей (проводов, труб).

Железобетонные конструкции данного типа можно условно разделить на подгруппы, и далее мы расскажем, какие бывают круглопустотные перекрытия и по каким признакам их можно отнести к той или иной подгруппе. Эта информация будет важна для правильного выбора материала в зависимости технологических требований строительства.

Плиты разнятся способом установки: у 1 ПКТ есть три опорные стороны, в то время как 1 ПКК может быть уложена на все четыре стороны.

Также необходимо обращать внимание и на размер внутренних пустот – чем меньше диаметр отверстий, тем выносливее и прочнее круглопустотные панели. К примеру, у образцов 2ПКТ и 1 ПКК аналогичная ширина, толщина, длина и количество опорных сторон, однако в первом случае диаметр пустотелых отверстий равен 140 мм, а во втором – 159 мм.

Что касается прочности продукции, выпускаемой заводами, то на ее показатели непосредственно влияет толщина, которая в среднем составляет 22 см. Существуют и более массивные панели с толщиной в 30 см, а при заливке облегченных образцов соблюдают этот параметр в пределах 16 см, при этом в большинстве случаев используют легкий бетон.

Отдельно стоит упомянуть о несущей способности изделий ПК. В большинстве своем многопустотные перекрытия ПК, согласно общепринятым стандартам, выдерживают нагрузку в 800 кг/м2. Для строительства массивных зданий промышленного назначения применяют плиты, изготовленные из напряженного бетона, этот параметр увеличивают до расчетного значения в 1200-1250 кг/м2. Расчетная нагрузка – это вес, превышающий аналогичную величину самого изделия.

Производители выпускают железобетонные панели стандартных размеров, но иногда параметры могут существенно отличаться. Длина ПК может варьироваться в диапазоне 1,5м – 1,6 м, а их ширина составляет 1 м, 1,2 м, 1,5 м и 1,8 м. Наиболее легкие и малогабаритные перекрытия весят менее полутонны, в то время как самые массивные и тяжелые образцы обладают весом в 4 000 кг.

Круглопустотные конструкции очень удобны в использовании, ведь застройщик всегда имеет возможность подбирать материал необходимого размера, и это еще один секрет популярности данной продукции. Ознакомившись с самыми распространенными ПК изделиями, к которым относятся пустотные плиты перекрытия, рассмотрев их виды и размеры, предлагаем перейти к другой продукции аналогичного назначения.

Сборные ребристые (П-образные) панели

Свое название данные железобетонные конструкции получили благодаря особой конфигурации с двумя продольными ребрами жесткости, а применяются они в строительстве нежилых помещений и в качестве несущих элементов для прокладки теплоцентралей и сетей водопровода. Для усиления жб изделий на этапе их заливки проводят армирование, что вкупе с особой формой приводит к экономии сырья, придает им особую прочность и наделяет устойчивостью к изгибу. Их не принято устанавливать в качестве перемычек между этажами для жилого дома, так как здесь придется столкнуться с неэстетичным потолком, который достаточно сложно снабдить коммуникациями и обшить облицовкой. Здесь также есть свои подвиды, рассмотрим, какие отличия имеются у изделий в рамках одной группы.

Конструкция ребристых плит отличается высокой прочностью

Первая и основная отличительная особенность П-образных конструкций заключается в их размерах, а точнее, в показателях высоты, которая составляет 30 или 40 см. В первом случае мы сталкиваемся с изделиями, которые применяются при возведении зданий общественного назначения и в качестве перемычек между верхним этажом дома и чердачным помещением. Для массивных крупногабаритных коммерческих и промышленных зданий обычно выбирают плиты с высотой в 40 см. Ширина ребристых перекрытий может составлять 1,5 или 3 м (для более прочных образцов), а их вес колеблется в пределах 1,5 – 3 т (в редких случаях до 7 т). Сборные ребристые бетонные плиты характеризуются следующими показателями длины:

  • 6 м.
  • 12 м.
  • 18 м (редко).

Таблица размеров ребристых плит

Сплошные доборные конструкции

Если необходимо получить особо прочное перекрытие между этажами дома, прибегают к помощи сплошных перемычек, так как они с легкостью выдерживают нагрузку в 1000-3000 кгс/м2, и применяют их в основном при монтаже многоэтажных зданий.

Сплошные перемычки позволяют смонтировать высокопрочное перекрытие

У таких изделий есть минусы, ведь их вес для сравнительно небольших габаритов достаточно внушительный: стандартные образцы весят от 600 кг до 1500 кг. Также у них слабоваты показатели тепловой и шумовой изоляции, что не позволяет им достойно конкурировать с пустотелыми ПК образцами. Длина данного вида панелей составляет от 1,8 м до 5 м, а толщина равна 12 или 16 см.

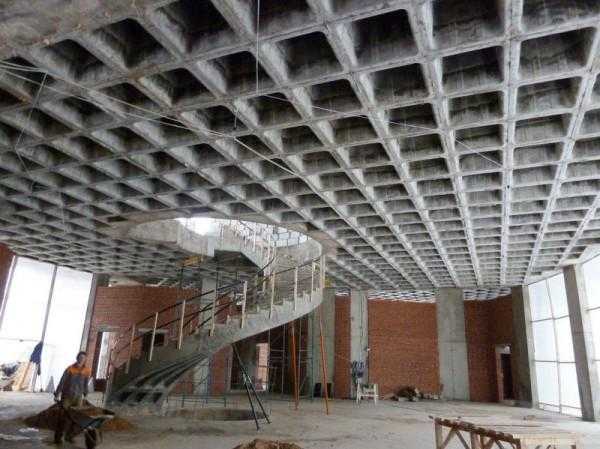

Монолитные конструкции

Предыдущий и данный виды панелей имеют одинаковую сферу применения и устанавливаются там, где есть необходимость создать крепкую постройку, способную выдержать сверхнагрузки. Такая перегородка не содержит полостей и создается непосредственно на стройплощадке по имеющимся точным расчетам, поэтому она может принимать любую конфигурацию и размеры, ограниченные лишь площадью возводимого объекта.

В статье мы подробно описали, какие бывают виды панелей перекрытия, какими стандартными размерами они обладают и где применяются чаще всего, поэтому вы сможете выбрать необходимые изделия для предстоящего строительства и получите прочную долговечную конструкцию, способную прослужить вам не менее столетия.

domzastroika.ru

Размеры плит перекрытия для частного дома

Любой, даже одноэтажный небольшой дом имеет хотя бы две плиты перекрытия — ту, которая отделяет жилое пространство от подвала или цоколя и верхнее перекрытие, отделяющее чердачное помещение от всего остального объема. Очень часто применяются бетонные плиты перекрытия, поскольку они конструктивно упрощают архитектуру здания, но требуют некоторых дополнительных мер при установке.

Содержание:

  1. Размеры плит
  2. Пустотные и многопустотные плиты
  3. Требования к плитам перекрытия
  4. Плиты перекрытия ребристые
  5. Стандарт маркировки бетонных плит

Размеры плит

Любые перекрытия должны обладать определенными параметрами чтобы выдержать нагрузку, быть жесткими, а также иметь другие характеристики, удовлетворяющие нормы. Но в первую очередь, необходимо знать размеры плит перекрытия для частного дома . В таблице мы привели стандартные размеры плиты.


Эти размеры могут отличаться от тех плит, которые изготовлены на региональных заводах ЖБИ, но общее понятие о размерах плит получить можно.

Пустотные и многопустотные плиты

Существует множество плит перекрытия, использующихся в частном малоэтажном строительстве, но пустотные и многопустотные плиты прочно заняли лидирующие позиции. Как можно было убедиться, плиты имеют довольно обширный диапазон размеров в длину, но шире, чем 1,8 метра в частном строительстве используются крайне редко.

Плиты перекрытия производят на базе тяжелых силикатных бетонов, а также на базе легких конструкционных марок бетонов с уплотненной структурой. Плиты для малоэтажного строительства не предполагают использование в условиях агрессивных сред, а также при критических температурах. Также есть определенные нормы по влажности воздуха, которым эти плиты соответствуют, но если значения этих параметров отличается от средних, то применяют плиты из специальных марок бетона и с другим армированием. Все пустотные плиты имеют уже готовые под отделку поверхности — как снизу, для устройства потолков, так и сверху, для укладки полов. При устройстве перекрытий очень важное значение имеет схема опирания плиты, а также вес плиты. В зонах с нестабильной сейсмической обстановкой применяют плиты более высокого класса прочности.

Требования к плитам  перекрытия

Поскольку плита перекрытия это несущий элемент конструкции здания, то прочности и устойчивости уделяется особенное значение. Вся продукция серьезных заводов железобетонных изделий проходит тщательный контроль качества. Плита должна иметь ряд качеств, чтобы соответствовать нормам строительства и ГОСТам.

  1.  Плита должна иметь высокую прочность, поскольку это самая нагруженная деталь конструкции здания после фундамента. Прочность плиты должна рассчитываться с большим запасом, поскольку стабильной остается только нагрузка от здания непосредственно, а дополнительная нагрузка в виде мебели, оборудования и отделочных материалов может быть разной.
  2.  Жесткость плиты имеет огромное значение, поскольку деформация и изгиб плиты может привести к разрушению как самого перекрытия, так и нанести непоправимый ущерб зданию.
  3.  Огнеустойчивость плиты перекрытия тоже немаловажный фактор. Если огонь сможет разрушить перекрытие, то все здание может пострадать непоправимо.
  4.  Пустотные плиты перекрытия должны иметь минимальный вес и низкую стоимость, но при этом сохранять прочность и остальные характеристики неизменными.

Такие свойства плиты, как звукоизоляция, теплопроводность, гидроизоляция тоже имеют большое значение при выборе плит.

Плиты перекрытия ребристые

Главная задача плит перекрытия в частном доме — покрыть большую площадь, но при этом иметь малый вес и высокую прочность. Всем этим требованиям отвечают ребристые плиты перекрытия. Они отлично справляются с нагрузкой, тем не менее перекрывают достаточно большую площадь.

Бетонная ребристая плита перекрытия конструктивно состоит из цельной монолитной армированной панели и продольных элементов, которые играют роль ребер жесткости. Для усиления конструкции иногда могут применяться поперечные ребра. Особенность такой конструкции состоит в том, что в зонах повышенной нагрузки на сжатие бетонная масса увеличивается, а зонах растяжения бетон тоньше. Этим объясняется небольшое количество бетонного раствора и сравнительно небольшая масса ребристой плиты.

Стандарт маркировки бетонных плит

Разобраться в маркировке бетонных плит непосвященному человеку не так просто, но если это необходимо, то придется вникнуть в стандартные обозначения плит и в их маркировку. Если на плите стоит маркировка ПК, значит плита перекрытия круглопустотная, а после буквенной индексации следуют просто размеры плиты.

К примеру, последние буквы могут обозначать класс арматуры по степени стойкости к агрессивным средам. После размеров в цифровом виде указана максимальная нагрузка, которую может принять плита без изменения линейных параметров.

Плита перекрытия получила широкое распространение благодаря своим основным прочностным качествам, а также неплохим показателям по теплоизоляции, шумоизоляции и огнеупорности. Если использовать плиту перекрытия в частном строительстве, можно существенно повысить прочность здания и здорово сэкономить на этом.

stroydetali.com

сплошные, шатровые и пустотные, цены

Готовые плиты перекрытия относятся к категории сборных железобетонных изделий. Широко применяются при возведении многоэтажных домов, обустройстве дорог. В разных видах работ используются конструкции определенных габаритов и форм. Для облегчения процессов проектирования и строительства размеры были приведены к единому стандарту.

Характеристики

Железобетонные плиты перекрытия изготавливаются из так называемых конструкционных (с использованием крупнофракционного наполнителя) тяжелых и легких бетонных смесей. Основная функция – несущая.

Их популярность среди строителей обусловлена удобством укладки, быстротой монтажа и приемлемой ценой. Однако они имеют большой вес, поэтому опора должна быть значительно крепче, чем ЖБИ. К тому же бетонная конструкция не отличается водостойкостью, соответственно ее нельзя хранить долго под открытым небом без гидроизоляционной защиты.

Выпускаются в 3 видах:

1. Сплошные. Отличаются высоким уровнем прочности на сжатие, большой массой и низкими звуко- и теплоизоляционными свойствами.

2. Шатровые в виде лотка со сглаженными ребрами. При их использовании из проекта исключаются ригели и аналогичные балочные элементы. Позволяют упростить звукоизоляцию и отделку поверхностей внутри помещения, поднять уровень потолка без наращивания стен. Размеры железобетонной плиты перекрытия шатрового типа диктуются длиной и шириной комнаты, высота стандартна – 14-16 см.

3. Пустотные. Это наиболее востребованная разновидность ЖБИ. Они представляют собой параллелепипед с продольными пустотами трубчатого характера. Благодаря своей конструкции считаются более прочными на изгиб, выдерживают значительные нагрузки – до 1250 кг/м2, размеры удобны для перекрытия пролетов длиной до 12 м, а форма – для прокладки коммуникаций.

Пустотные плиты перекрытия маркируются:

  • 1П – однослойное железобетонное изделие – не более 12 см.
  • 2П – аналогично предыдущему, но толщина составляет уже 16.
  • 1ПК – многопустотные ЖБИ с внутренними полостями диаметром до 16 см. Высота – до 22 см.
  • 2ПК – то же самое с сечением пустот до 14.
  • ПБ – пустотная конструкция толщиной 22.

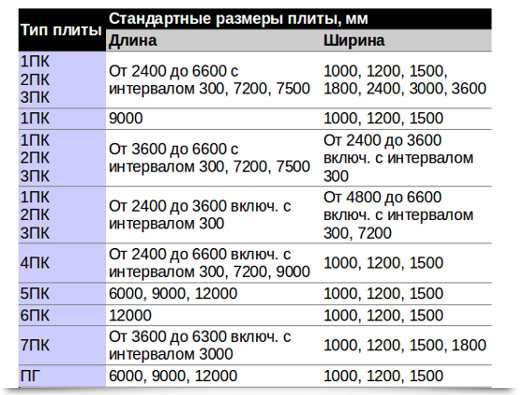

Стандартные габаритные размеры многопустотных панелей перекрытия по ГОСТ 26434-85 приведены в таблице ниже.

Вес готового изделия доходит до 2500 кг.

Маркировка плиты перекрытия содержит полную информацию: вид, размеры, прочность на сжатие. К примеру, ПК 51.15-8 это:

  • ПК – многопустотная панель с трубообразными продольными полостями диаметром 15,9 см, высота – 22 см.
  • 51 – длина в дм, то есть 5,1 м.
  • 15 – ширина в дм – 1,5 м.
  • 8 – нагрузка, которую она выдержит. В данном случае – 800 кгс/м2.

Помимо стандартных выпускаются сплошные плиты перекрытия из ячеистых бетонов (газобетон и другие). Они довольно легкие, выдерживают незначительные нагрузки – до 600 кг, применяются в малоэтажном строительстве. Для создания прочного соединения производители выпускают шпунтованные изделия (шип-паз).

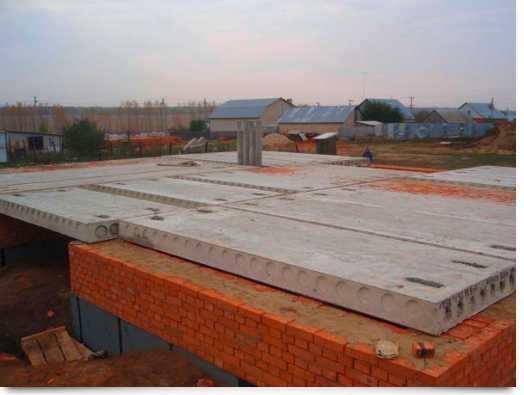

Монтаж сборных плит

Перед укладкой все основания выравниваются, при необходимости усиливаются кольцевым армированным поясом из монолитного железобетона шириной не менее 25 см, толщиной от 12 см. Перепады между противоположными капитальными стенами не должны быть более 1 см.

Сборные ЖБИ укладываются при помощи грузоподъемной техники вплотную, зазоры заполняются раствором. Для соединения в жесткий монолит используется метод анкеровки.

При установке плиты должны опираться на капитальную стену или фундамент участком панели шириной не менее 15-20 см. Щели между ЖБИ и межкомнатной перегородкой закладываются кирпичом или блоками из легких бетонов.

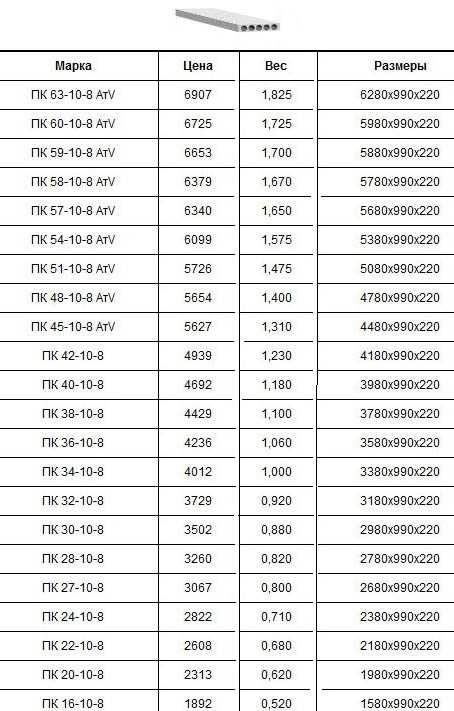

Стоимость ЖБИ

Благодаря тому, что состав перекрытия и размеры стандартизованы, политика предприятий направлена на сохранение стабильной цены. Средняя стоимость пустотных панелей приведена в таблице ниже.

НаименованиеПараметры, смЦена, рубли
ПК 21.10-8210х100х222 800
ПК 21.12-8210х120х223 100
ПК 25.10-8250х100х223 300
ПК 25.12-8250х100х223 700
ПК 30.10-8300х100х223 600
ПК 30.12-8300х120х224 000

hardstones.ru

Стандартные размеры жб плит. Особенности укладки плит перекрытия. Основные функции и характеристики

– это готовая железобетонная продукция, которые используют в строительстве многоэтажных домов, промышленных зданий и дорог.

За счет универсальности, плиты перекрытия можно применять и при воздвижении , котеджей.

Несмотря на сборную систему укладки, плиты обеспечивают сплошной слой перекрытия, что способствует хорошей звукоизоляции и теплоизоляции всего строения.


Виды плит перекрытия

ЖБ плиты доступны в цене, легко монтируются, с их помощью достигается высокая прочность перекрытия.

Однако следует помнить, что плиты из смесей устанавливают на надежные, крепкие опоры, старайтесь также обезопасить их от воздействия влаги.

Существуют различные размеры жби плит перекрытия.

Все технические характеристики для удобства собраны в специальный ГОСТ9561-91.

Здесь указаны все требования, которые обязательно соблюдать изготавливая многопустотные железобетонные плиты из легкого или тяжелого, плотного силикатного бетона.

Различают три вида плит перекрытия
:

Чтобы понять какой нужен размер плиты перекрытия можно посмотреть на маркировку. В ГОСТ указаны все необходимые характеристики.

Первые буквы обозначают тип:

ПБ
– полнотелые бетонные плиты;

НВ, НВК, 4НВК
– ребристые жб плиты;

ПК
– пустотные.

Третья буква в маркировке указывает на наличие дополнительной стороны опирания плиты:

Т
– три стороны;

К
– четыре.

Первые две цифры это длина в дециметрах.

Вторые две – ширина.
Обычно эти параметры завышены на 10-20 мм.

Последняя цифра указывает расчетную нагрузку
.

В следующей группе букв и цифр могут указываться дополнительные параметры конструкции
, такие как класс , наличие монтажных петель и проч.

Пример и расшифровка маркировки

Рассмотрим на примере ПК 54.15-8:

ПК
– пустотное перекрытие;

54
– длина плиты, дц;

15
– ширина, дц;

Размеры и характеристики полнотелых плит указаны в ГОСТ12767-94.

Разделяются по способу опирания:

  • 2ПД-6ПД
    – на две стороны;
  • 3ПТ-6ПТ
    – на три стороны;
  • 1П-6П
    – на четыре стороны.

Первая цифра в маркировке указывает на толщину изделия
:

  • 1
    – 100 мм
  • 2
    – 120 мм
  • 3
    – 140 мм
  • 4
    – 160 мм
  • 5
    – 180 мм
  • 6
    – 200 мм

По длине размер бетонных плит перекрытия
составляет от 3 до 6,6 м, по ширине
– от 1,2 до 6,6 м.

В нормативных документах определяется наличие у готовых бетонных плит конструктивных элементов
, для соединения с металлическими и железобетонными элементами каркаса, монтажные петли
, а также каналы для проводки коммуникаций
.

Размеры ребристых железобетонных плит перекрытия
указываются в ГОСТе 27215-87 для плит 400 мм., в высоту и ГОСТе 21506-87 для предварительно напряженной плиты 300 мм., высотой.

1П – изделие опирается на полку ригеля; различают восемь видов от 1П1 до 1П8, где длина изделия 5,55 и 5,05 м, а ширина – 0,74-2,985 м

2П – изделие опирается на тело ригеля, то есть на опорную балку; размеры плиты всегда 5,95 м по длине и 1,485 м по ширине.

Производитель должен выполнять требования нормативов, указанных для ребристых железобетонных плит. Это и закладные стержни и всевозможные допуски и требования к арматуре.

Размеры и величины пустотных плит перекрытия ПК указываются в ГОСТ 9561-91.

Плиты классифицируют по группам
, где помимо третьей буквы (Т или К), определяющей количество сторон опирания, пустотные перекрытия обозначают буквами ПГ
или ПБ
.

Пустоты в плите ПГ должна походить на форму груши, а ПБ – изготавливается по методу непрерывного безопалубочного формования.

В зависимости от вида и размера железобетонной плиты перекрытия, способа ее изготовления, материалов, меняется цена на изделие.

Не стоит забывать про доставку и монтаж, который осуществляется специальной грузоподъемной техникой.

Самым распространенным видом плит перекрытия считаются пустотные.

Не смотря на то, что они уступают в прочности полнотелым плитам, все же для строительства дач, коттеджей подходят идеально, так как подобные строения и не подразумевают высокой нагрузки.

Пустотелые плиты хорошо защищены от возгораний, влаги и гниения. Пустоты не только гасят нежелательные вибрации, но и позволяют легко и удобно проводить коммуникации: электропровод, и проч.

При монтаже плит, будь то или перекрытие, очень важно рассчитать параметры опирания, чтобы в случае ошибки не случилось разрушения здания. Обычно площадь опирания составляет примерно 12 см с каждой стороны.

Плита укладывается на полусухой раствор, а оставшиеся щели и отверстия заделываются специальным утеплителем и цементом.

Для обустройства перекрытий частного дома индивидуальные застройщики довольно часто используют многопустотные железобетонные плиты перекрытий. Для проектирования и последующего монтажа не помешает знать правильную расшифровку маркировки этих железобетонных изделий, а также какие бывают размеры у такой плиты перекрытия.

Маркировка многопустотных железобетонных плит перекрытий

Например: ПК63.12-3. АтVта

  • 1ПК (ПК)
    — плита перекрытия толщиной 220 мм с круглыми пустотами диаметром 159 мм, для опирания по двум сторонам;
  • 2ПК
    — толщиной 220 мм с круглыми пустотами диаметром 140 мм, для опирания по двум сторонам;
  • 3ПК
    — толщиной 220 мм с круглыми пустотами диаметром 127 мм, для опирания по двум сторонам;
  • 4ПК
    — толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, для опирания по двум сторонам;
  • 5ПК
    — толщиной 260 мм с круглыми пустотами диаметром 180 мм, для опирания по двум сторонам;
  • 6ПК
    — толщиной 300 мм с круглыми пустотами диаметром 203 мм, для опирания по двум сторонам;
  • 7ПК
    — толщиной 160 мм с круглыми пустотами диаметром 114 мм, для опирания по двум сторонам;
  • ПГ
    — толщиной 260 мм с грушевидными пустотами, для опирания по двум сторонам;
  • ПБ
    — толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.

Наличие третьей буквы
будет указывать на увеличение количества сторон опирания плиты перекрытия. Например: 2ПКТ
— (буква Т три стороны) для опирания по трем сторонам, 1ПКК
— (буква К четыре стороны) для опирания по четырем сторонам;

Первые две цифры
в маркировке — длина плиты в дециметрах. Реальный размер L плиты перекрытия обычно на 20 мм меньше. Таким образом, 63 означает, что реальная длина плиты будет составлять 6280мм.

Вторые две цифры
в маркировке — ширина плиты перекрытия в дециметрах, а реальная ширина обычно на 10 мм меньше. То есть, 12 означает плиту шириной 1190 мм. Стандартная ширина плит — 1,0; 1,2; 1,5; 1,8 м (990; 1180; 1490; 1790 мм), но большинство производимых плит – 1,2 м; 1,5 м.

Последняя цифра
— несущая способность плиты перекрытия. В зависимости от марки это может быть несущая способность в сотнях киллограмм на 1 м 2 . (3 означает 300 кг/м 2).

Буквенные символы в конце маркировки плиты перекрытия обозначают:

  • АтV
    – нижняя рабочая поверхность железобетонной плиты армирована предварительно-напряженной арматурой класса АтV
  • т
    – плита перекрытия изготовлена из тяжелого бетона.
  • а
    – плита перекрытия снабжена уплотняющими вкладышами в отверстиях с торцов.

Глубина опирания железобетонных плит должна быть 90 – 250 мм. Учитывая эти показатели, выбирается стандартный размер плиты перекрытия, подходящий к длине перекрываемого пролёта. Размеры плиты перекрытия и наличие такой у ближайшего производителя железобетонных изделий следует предусмотреть на стадии проектирования дома.

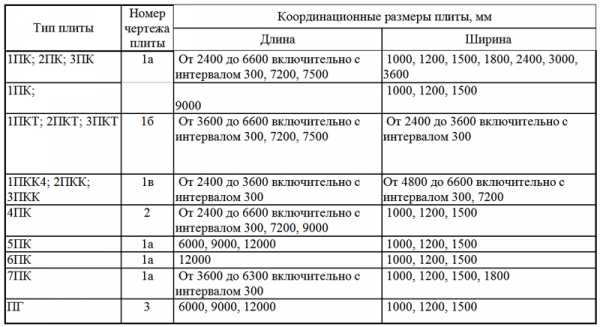

Таблица 1. Стандартные размеры мн

starer.ru

Пустотные плиты перекрытия: сортамент, размеры, гост

Строительство зданий любого назначения можно существенно облегчить, если использовать стандартные унифицированные элементы. Одними из основных строительных единиц считаются плиты перекрытия. В нашей статье мы расскажем о железобетонных конструкциях плит перекрытия.

Это самый распространенный и экономичный вариант, обладающий существенными преимуществами перед другими материалами. Сортамент бетонных плит также достаточно широк, что позволит варьировать размерами и подобрать решение для любой архитектурной задачи.

Почему стоит выбрать из железобетона

Плюсы в использовании есть у каждого из существующих строительных материалов. Выбирая подходящий, необходимо, прежде всего, ориентироваться на вид здания и поставленные перед ним задачи. Деревянные покрытия отличаются большей гибкостью, малым весом и естественностью происхождения, но также весьма подвержены вредителям и имеют меньший срок эксплуатации сравнительно с бетонными разновидностями.

Узнать какие они ребристые плиты перекрытия: размеры, гост, можно прочитав статью.

Из недостатков железобетонных конструкций необходимо отметить значительный вес и использование специальной техники. Несмотря на это, трудоемкость деревянных перекрытий будет значительно выше и сам процесс более длительным, по сравнению с готовыми бетонными плитами.

На видео – сортамент и размеры плит перекрытия:

Классификация согласно ГОСТ

Изготовление этого строительного элемента ведется строго ГОСТ 23009-78, разработанному еще в 1979 году. Этим нормативом предусмотрены основные показатели готового изделия и применяемость для строительства различных по функциональности зданий и сооружений. Плиты перекрытия промышленного производства в обязательном порядке имеют особое обозначение, в котором и «зашифрована» вся необходимая информация. Каковы размеры железобетонных плит перекрытия можно узнать здесь.

Классификация изделий ведется по всем показателям:

  • Тип конструкции.
  • Габаритные размеры.
  • Класс используемой арматуры.
  • Вид бетона.
  • Дополнительная стойкость к внешним воздействиям.
  • Конструктивные особенности.

В статье можно узнать о размерах плит перекрытия пустотных по госту.

Для того, что иметь представление обо всех возможных вариантах, рассмотрим каждый из вышеперечисленных параметров отдельно немного подробней.

Тип конструкции согласно классификации ГОСТ

Типоразмер изделия должен обозначаться заглавными прописными буквами, максимальное количество которых не должно превышать три единицы.

Узнать о пустотных плитах перекрытия и о их технических характеристиках можно здесь из статьи.  О возможных вариантах заполнения проёмов между плитами перекрытия, что выбрать пеноблок или газоблок и какой материал лучше, можно тут.

Основные обозначения типа конструкции железобетонных изделий:

№ п/п:Условное обозначение:Наименование изделия:
1.ССваи.
2.ФФундаменты (столбчатые, плиточные).
3.ФЛФундаменты ленточные.
4.ФОФундаменты под оборудование.
5.ФБФундаментные блоки.
6.БФБалки фундаментные.
7.ККолонны.
8.КЭКолонные эстакады (для трубопроводов).
9.РРигели.
10.ББалки (общее обозначение).
11.БКБалки под краны.
12.БОБалки обвязочные.
13.БПБалки подстропильные.
14.БСБалки стропильные.
15.БЭБалки под эстакады.
16.БТБалки тоннелей.
17.ФПФермы подстропильные.
18.ФСФермы стропильные.
19.ППлиты перекрытий монолитные.
20.ПДПлиты днищ тоннелей и каналов под коммуникации.
21.ПТПлиты перекрытий тоннелей и каналов под коммуникации.
22.ЛКЛотки каналов.
23.ПКПиты перекрытия с круглыми пустотами.
24.ПППлиты под парапет.
25.ПОПлиты под окна.
26.ОПОпорные подушки.
27.ЛМЛестничные марши.
28.ЛПЛестничные площадки.
29.ЛСЛестничные ступени.
30.ЛБЛестничные балки, косоуры.
31.СБСтеновые блоки.
32.СБЦСтеновые блоки цокольные.
33.ПСПанели стеновые.
34.ПГПанели перегородок.
35.ПРПеремычки.
36.СТСтенки под опоры.
37.ШШпалы железобетонные для железной дороги.
38.ТТрубы железобетонные безнапорные раструбные.
39.ТФТрубы железобетонные безнапорные фальцевые.
40.ТНТрубы железобетонные напорные виброгидропрессованные.
41.БТБетонные трубы.

Выбрать подходящие изделия можно согласно основному назначению. Если конструкция может иметь несколько типоразмеров, буквенное обозначение может быть дополнено цифрой. Следовательно, для железобетонных плит перекрытий с круглыми пустотами маркировка изделия будет начинаться с «ПК», монолитные конструкции «П», остальные обозначения расшифруем далее.

Узнать больше о том, какие необходимы плиты перекрытия для частного дома, можно прочитав статью.

Дополнительные сведения

Для изделий, предназначенных для использования в более сложных условиях эксплуатации, существует также особая классификация по типу напрягаемой арматуры, которая применяется в изготовлении конструкции. Также иногда маркируется и бетонный раствор.

Любой дом из блоков имеет стеновые перегородки, узнать о таковых из стеновых блоков можно здесь из статьи.

Основные виды бетона:

  • Легкий бетон — «Л».
  • Жаростойкий — «Ж».
  • Силикатный — «С».
  • Ячеистый — «Я».
  • Мелкозернистый — «М».

Также классифицируют бетон по стойкости к воздействию агрессивной среды. Этот показатель обычно используется для обозначения проницаемости готового бетонного слоя. Используется в специальном строительстве, а для возведения индивидуальных домов достаточно применения бетона с нормальной проницаемостью.

По ссылке описаны плиты перекрытия пк гост, и где их применять

Классификация бетонной поверхности:

  • Бетон нормальной проницаемости — «Н».
  • Бетон пониженной проницаемости — «П».
  • Бетон особой проницаемости — «О».

Если бетонные конструкции разработаны с учетом сейсмоопасной местности и способны выдерживать до 7 балов колебаний, в маркировке присутствует отметка «С».

Таким образом, можно получить основную информацию о железобетонных изделиях просто по их маркировке. Использование стандартов при производстве существенно облегчает выбор подходящей конструкции и расчет максимально возможной нагрузки. Преимуществами железобетонных балок перекрытий станут относительно доступная стоимость и простота монтажа. В зависимости от типа зданий выбирают монолитные или пустотелые плиты, каждая их которых имеет свои преимущества и недостатки. Для индивидуального строительства сортимент стандартных плит перекрытия предоставляет широкий выбор по самым разнообразным размерам и показателям.

В статье раскрывается информация про многопустотные плиты перекрытия и область их применения.

Габаритные размеры изделий

Для обеспечения большей унификации конструкций в названии указываются также и типоразмеры. Это могут быть конструкционные или координационные размеры. В случае с плитами перекрытия принято использовать следующую систему: если марка плиты ПК 20-10.8, это означает габаритные размеры 1980×990×220. В данном случае несоответствие указывает на необходимы при монтаже допуска. Толщина стандартных плит обычно 220 мм, для облегчения возведения зданий под любые размеры.

Информация для тех, кто будет делать ремонт в квартире, где потолки изготовлены из плит перекрытия. Для того, что бы приклеить какой-либо отделочный материал к потолку нужно подобрать правильный клей, например клей для плитки из пенопласта. Более подробно можно прочитать здесь.

Основные габаритные размеры пустотных плит перекрытия:

п/п:Марка плиты:Длина изделия, мм:Ширина изделия, мм:Вес, т:Объем, м³:
1.ПК 17-10.816809900,490,36
2.ПК 17-12.8168011900,610,44
3.ПК 17-15.8168014900,650,55
4.ПК 18-10.817809900,380,38
5.ПК 18-12.8178011900,650,46
6.ПК 18-15.8178014900,860,58
7.ПК 19-10.818809900,550,4
8.ПК 19-12.8188011900,690,49
9.ПК 19-15.8188014900,90,62
10.ПК 20-10.819809900,610,44
11.ПК 20-12.8198011900,760,54
12.ПК 20-15.8198014901,00,68
13.ПК 21-10.820809900,650,475
14.ПК 21-12.8208011900,80,571
15.ПК 21-15.8208014900,970,71
16.ПК 22-10.821809900,7250,497
17.ПК 22-12.8218011900,850,6
18.ПК 22-15.8218014901,150,751
19.ПК 23-10.822809900,7850,52
20.ПК 23-12.8228011900,950,62
21.ПК 23-15.8228014901,1790,78
22.ПК 24-10.823809900,7450,56
23.ПК 24-12.8238011900,9050,68
24.ПК 24-15.8238014901,250,78
25.ПК 26-10.825809900,8250,56
26.ПК 26-12.8258011900,9750,68
27.ПК 26-15.8258014901,3250,84
28.ПК 27-10.826809900,830,58
29.ПК 27-12.8268011901,010,7
30.ПК 27-15.8268014901,3950,87
31.ПК 28-10.827809900,8750,61
32.ПК 28-12.8278011901,050,73
33.ПК 28-15.8278014901,4250,91
34.ПК 30-10.829809900,9150,65
35.ПК 30-12.8298011901,110,78
36.ПК 30-15.8298014901,4250,98
37.ПК 32-10.831809900,9750,69
38.ПК 32-12.8318011901,20,83
39.ПК 32-15.8318014901,61,04
40.ПК 33-10.832809901,00,71
41.ПК 33-12.8328011901,30,86
42.ПК 33-15.8328014901,6251,08
43.ПК 34-10.833809901,050,74
44.ПК 34-12.8338011901,240,88
45.ПК 34-15.8338014901,6751,11
46.ПК 36-10.835809901,0750,78
47.ПК 36-12.8358011901,320,94
48.ПК 36-15.8358014901,751,17
49.ПК 38-10.837809901,150,82
50.ПК 38-12.8378011901,390,99
51.ПК 38-15.8378014901,751,24
52.ПК 39-10.838809901,20,85
53.ПК 39-12.8388011901,431,02
54.ПК 39-15.8388014901,81,27
55.ПК 40-10.839809901,20,87
56.ПК 40-12.8398011901,4751,04
57.ПК 40-15.8398014901,921,3
58.ПК 42-10.841809901,260,91
59.ПК 42-12.8418011901,5251,09
60.ПК 42-15.8418014901,971,37
61.ПК 43-10.842809901,260,93
62.ПК 43-12.8428011901,571,12
63.ПК 43-15.8428014902,01,4
64.ПК 44-10.843809901,290,95
65.ПК 44-12.8438011901,611,15
66.ПК 44-15.8438014902,061,44
67.ПК 45-10.844809901,330,98
68.ПК 45-12.8448011901,621,17
69.ПК 45-15.8448014902,111,47
70.ПК 48-10.847809901,4251,04
71.ПК 48-12.8478011901,7251,25
72.ПК 48-18.8478014902,251,57
73.ПК 51-10.850809901,4751,11
74.ПК 51-12.8508011901,8251,33
75.ПК 51-15.8508014902,4751,67
76.ПК 52-10.851809901,531,13
77.ПК 52-12.8518011901,91,36
78.ПК 52-15.8518014902,421,7
79.ПК 53-10.852809901,61,13
80.ПК 53-12.8528011901,911,38
81.ПК 53-15.8528014902,461,73
82.ПК 54-10.853809901,61,17
83.ПК 54-12.8538011901,951,41
84.ПК 54-15.8538014902,5251,76
85.ПК 56-10.855809901,651,22
86.ПК 56-12.8558011902,011,46
87.ПК 56-15.8558014902,61,85
88.ПК 57-10.856809901,6751,24
89.ПК 57-12.8568011902,051,49
90.ПК 57-15.8568014902,751,86
91.ПК 58-10.857809901,711,24
92.ПК 58-12.8578011902,071,51
93.ПК 58-15.8578014902,731,89
94.ПК 59-10.858809901,7751,26
95.ПК 59-12.8588011902,111,54
96.ПК 59-15.8588014902,8251,93
97.ПК 60-10.859809901,7751,3
98.ПК 60-12.8598011902,151,57
99.ПК 60-15.8598014902,81,96
100.ПК 62-10.861809901,831,35
101.ПК 62-12.8618011902,211,62
102.ПК 62-15.8618014902,912,03
103.ПК 63-10.862809901,861,37
104.ПК 63-12.8628011902,251,65
105.ПК 63-15.8628014903,02,09
106.ПК 64-10.863809901,881,39
107.ПК 64-12.8638011902,261,67
108.ПК 64-15.8638014903,02,09
109.ПК 65-10.864809901,91,41
110.ПК 65-12.8648011902,291,7
111.ПК 65-15.8648014903,022,12
112.ПК 66-10.865809901,941,43
113.ПК 66-12.8658011902,321,72
114.ПК 66-15.8658014903,12,16
115.ПК 67-10.866809901,961,45
116.ПК 67-12.8668011902,441,75
117.ПК 67-15.8668014903,232,19
118.ПК 68-10.867809902,011,48
119.ПК 68-12.8678011902,51,79
120.ПК 68-15.8678014903,32,25
121.ПК 69-12.8688011902,541,78
122.ПК 69-15.8688014903,162,22
123.ПК 70-10.869809902,061,52
124.ПК 70-12.8698011902,461,83
125.ПК 70-15.8698014903,272,29
126.ПК 72-10.871809902,121,56
127.ПК 72-12.8718011902,531,88
128.ПК 72-15.8718014903,362,35
129.ПК 73-12.8728011902,641,91
130.ПК 73-15.8728014903,412,39
131.ПК 74-12.8738011902,671,93
132.ПК 74-15.8738014903,452,42
133.ПК 75-12.8748011902,81,96
134.ПК 75-15.8748014903,492,45
135.ПК 76-12.8758011902,741,98
136.ПК 76-15.8758014903,532,48
137.ПК 77-12.8768011902,782,01
138.ПК 77-15.8768014903,592,52
139.ПК 78-12.8778011902,822,04
140.ПК 78-15.8778014903,832,55
141.ПК 79-12.8788011902,852,06
142.ПК 79-15.8788014903,682,58
143.ПК 80-12.8798011903,0632,09
144.ПК 80-15.8798014903,732,62
145.ПК 81-12.8808011903,12,12
146.ПК 81-15.8808014903,782,65
147.ПК 82-12.8818011902,952,14
148.ПК 82-15.8818014903,822,68
149.ПК 83-12.8828011902,992,17
150.ПК 83-15.8828014903,862,71
151.ПК 84-12.8838011903,022,19
152.ПК 84-15.8838014903,922,75
153.ПК 85-12.8848011903,062,22
154.ПК 85-15.8848014903,962,78
155.ПК 86-12.8858011903,32,25
156.ПК 86-15.8858014904,02,81
157.ПК 87-12.8868011903,132,27
158.ПК 87-15.8868014904,062,85
159.ПК 88-12.8878011903,162,3
160.ПК 88-15.8878014904,12,88
161.ПК 89-12.8888011903,172,32
162.ПК 89-15.8888014904,152,91
163.ПК 90-12.8898011903,22,35
164.ПК 90-15.8898014904,22,94

Последнее обозначение цифра «8» в конце маркировки обозначает расчетную нагрузку, которая составляет стандартные для жилых зданий 800 кгс/м².

resforbuild.ru

Плита перекрытия пустотная — размеры, вес, стандарты

Главная / Комплектующие и аксессуары / Конструкции / Пустотные плиты перекрытия

Строительство всегда сопровождается не только созданием проекта и выбором места будущей постройки. Важным этапом будет выбор строительных материалов. Один из них – детали перекрытий.

Для деревянных сооружений, такие материалы, конечно не стоит применять, но, когда сооружается что-то из бетона, то замены бетонным же деталям не найти.

Кроме этого, материал, из которого перекрытия изготавливаются, дополнительно армируется специальными типами арматуры, что повышает конечную прочность всей постройки.

Чаще всего, применяются так называемые пустотные плиты. Почему именно они, и какие особенности имеет этот материал, рассмотрим подробнее.

Что это и зачем

Для сооружения междуэтажных перекрытий как в жилых, так и в промышленных постройках, применяются плиты пустотные. Своим названием они обязаны наличием специальных технологических пустот, обычно овальной или круглой формы.

Эти пустоты улучшают звукоизоляционные качества материала, а кроме этого, повышают его прочность на изгиб.

Они повышают теплоизоляцию и значительно уменьшают вес, а следовательно – уменьшают общую нагрузку на фундамент.

Верхняя часть такой конструкции, обычно служит полом в верхнем, а нижняя – соответственно потолком в расположенном ниже помещении.

Благодаря постоянному усовершенствованию технологий в производстве подобных материалов, такие детали постройки могут быть изготовлены по параметрам заказчика, со срезом торца под углом, из разных марок бетона.

В зависимости от того, какая предполагается нагрузка на пустотную плиту перекрытия, она изготавливается из тяжелого, конструкционного или плотного силикатного бетона.

Качество изготовления, достигает таких высот, что после монтажа, они не требуют дополнительной шлифовки или другой обработки. Некоторые разновидности таких деталей можно оставлять без оштукатуривания и требуют лишь небольшого шпаклевания поверхностей.

Стандарты и размеры

Все виды таких конструкций, могут быть изготовлены под требования заказчика, если того требует конструкция сооружения, но обычно, в строительстве применяют стандартные пустотные плиты, которые имеют наиболее часто применяемые размеры.

  • Наиболее часто встречающаяся длина, может быть от 1,5 до 10 метров
  • Ширина составляет 1 метр, 1,2 или 1,5 метра
  • Толщина обычно стандартная – 220 миллиметров

Иногда их изготавливают и другой ширины или длины, но все пустотные плиты, которые планируется приобрести, должны соответствовать ГОСТ 9561-91. Такое соответствие – гарантия их надежности и того, что построенное здание будет прочным.

Максимальная длина будет зависеть от способа производства. Некоторые технологии позволяют изготовить конструкции длиной до 17 метров. Толщина же, зависит от области применения, и может составлять 160, 260 или 300 миллиметров. В зависимости от толщины изменяется и диаметр внутренних пустот.

Вес, который имеют пустотные перекрытия, может варьироваться, в зависимости от марки использованного при производстве бетона, и от размеров плит.

Обычно, для строительства с применением такого способа сооружения межэтажных конструкций, достаточно крана с грузоподъемностью от трех до пяти тонн.

Еще одним важным параметром этих частей будущего здания, будет их тип. Он определяет максимально возможную нагрузку, способ их укладки и диаметр пустот.

Можно назвать, как самые распространённые три основных типа:

  • 1ПК – плиты с круглыми пустотами, имеющими диаметр 159 миллиметров
  • 2ПК – разновидность с пустотами в 140 миллиметров
  • 3ПК – виды изделий, у которых диаметр пустот составляет 127 миллиметров

Есть еще несколько разновидностей, но все они будут различаться только диаметрами пустот и характеристиками.

Что за буквы в названиях

Именно характеристики, а так же показатели возможных нагрузок и будут составлять название, или по другому — маркировку. Взглянув на нее, знающий человек может сразу определить, для чего подойдет маркированная таким образом конструкция.

Например, ПК – обозначает плита перекрытия круглопустотная, дальше идут ее размеры. Остальные буквы и цифры предназначены для обозначения различных технических характеристик изделий.

Таким образом, в названии материала уже есть все необходимые характеристики. Пример:

ПК 60.15 – 8 – AIV.

Это означает:

  • ПК – плита перекрытия пустотная
  • 60.15 округленное значение длины и ширины изделия в ДМ
  • 8 – возможная нагрузка на изделие, без учета его собственного веса
  • АIV – класс примененной при изготовлении арматуры

Разобраться во всех этих обозначениях поначалу немного сложно, но постепенно все становится очень понятно и удобно.

Область применения

Обычно, такие изделия применяются при строительстве многоэтажных промышленных или жилых зданий.

Гараж, построенный с применением таких деталей, будет очень прочным, а потолок в нем точно не провалится и не будет промерзать. Отапливаемые гаражные комплексы практически все построены именно по такой технологии.

Отличные звуко и теплоизоляционные качества позволяют их применить для строительства самых разных по профилю зданий, а использование специальных добавок в бетон, дает возможность использовать подобные решения, для сооружений, располагающихся в сейсмически активных зонах.

Нередко, их можно увидеть и при постройке частных домов. Они, благодаря своим эксплуатационным характеристикам и не самой высокой цене, стали одним из наиболее привлекательных способов сооружения перекрытий.

Выводы

Как показала многолетняя практика, такие части сооружений — практически незаменимый материал, когда идет стройка. Что бы ни сооружалось – торговый комплекс, жилой дом или производственный цех, они везде найдут свое место.

Выбирая их для строительства своего частного дома, можно здорово улучшить тепло и звукоизоляционные характеристики, а заодно и увеличить прочность дома.

wikipotolok.com

Пустотные плиты перекрытия: размеры, технические характеристики, ГОСТы

Пустотные плиты перекрытия применяются при возведении жилых многоэтажных домов и административных зданий.

Их конструкция намного легче полнотелых плит, но из-за этого показатель прочности и надежности не снижается. На несущие свойства плиты не влияет количество пустот и их расположение.

Наоборот, наличие воздушных полостей в бетонном изделии повышает его тепло- и звукоизоляционные характеристики.



Размеры и классы пустотных панелей

Все основные требования по изготовлению пустотных изделий для перекрытия, учитывая их прочностные способности и последующее назначение, описаны в ГОСТ 9561-91 и прочей нормативной документации.

При индивидуальном потребительском заказе панели перекрытия могут быть произведены с размерами, отклоненными от нормативов ГОСТ 9561-91, но с условием выполнения основных стандартных требований.

Прежде всего, ГОСТ стандарты описывают размеры изделий, где учитывается толщина и диаметр воздушных полостей, а также количество опорных сторон.

Основные параметры и размеры пустотных изделий для перекрытия, которые указаны в ГОСТ документации, позволяют подразделить их на типы.

Маркировка изделий состоит из букв и цифр, например: ПК 63.15-8, где ПК – круглопустотная плита; 63 – длина, дм; 15 – ширина, дм; 8 – допустимое механическое давление на плиту, не учитывая ее собственный вес – 800 кгс на м2.

В пункте ГОСТ 1.2.1.

1Пк – толщ. 220 mm; дм пустот – 159 mm; две опорных части; 1ПКТ – 3 опорных части; 1ПКК – 4 опоры.

2ПК – толщ. 220 mm; дм пустотных отверстий – 140 mm; две опорных части; 2ПКТ – 3 опоры; 2ПКК – 4 опорных части.

3ПК – толщ. 220 mm; дм пустот – 127 mm; двустороннее опирание; 3ПКТ – 3 опоры; 3ПКК – 4 стороны.

4ПК – толщ. 260 mm; дм пустот – 159 mm; имеет сверху по контуру пазы и 2 опорных стороны.

5ПК – толщ. плиты 260 mm; дм отверстий 180 mm; двустороннее опирание.

6ПК – толщ. 300 mm; дм отверстий 203 mm; двустороннее опирание.

7ПК – толщ. 160 мм; дм пустот 114 мм; двустороннее опирание.

ПГ – толщ. 260 мм, пустоты – форма грушевидная; плита с двумя опорами.

ПБ – 220 мм, производится по технологии беспрерывной формировки; две опорных стороны.

Армирование пустотелых плит перекрытия необходимо, чтобы выполнить усиление конструкции, и позволяет разделить изделия также на классы.

Документация ГОСТ 91 описывает производство панелей с 2-3 опорными сторонами с применением напряженной арматуры.

Усиление конструкции позволит оценить приведенная ниже схема.

Отдельно для застройщиков стоит указать на то, что нельзя в пустотных изделиях проделывать дополнительные отверстия под прокладку коммуникационных сетей, лучше с этой целью купить плиты, армирование которых было проведено ненапрягаемой арматурой.

В противном случае их несущая способность будет снижена. Плиты, усиление которых было нарушено, не смогут выдерживать большую нагрузку.

В пункте ГОСТ 9561-91 указаны исключения: в процессе изготовления определенных типов пустотных панелей перекрытия используется схема, где разрешается не применять армирование напряженной арматурой.

Такие панели имеют следующие размеры:

  • толщ. 220 mm; при длине 4780 мм, диаметр отверстий от 140 до 159 мм;
  • толщ. 260 mm; при длине до 5680 мм;
  • толщ. 220 mm; разная длина; диаметр отверстий 127 мм.

Указанные конструкции с ненапрягаемой арматурой соответствуют стандартам СНИП и ГОСТ 91. Такие железобетонные изделия можно купить и использовать для перекрытия под большую нагрузку.

Особенности производства и использования пустотных плит перекрытия

При производстве пустотелых панелей перекрытия применяют разные технологии, в результате, отличия можно заметить по структуре их лицевой стороны.

Маркировка изделий вида ПК и ПГ говорит о том, что конструкция была отлита с помощью опалубки.

Железобетонные материалы ПБ – для их изготовления используется беспрерывная схема действий с применением конвейерной линии.

Видео:

В отличие от опалубочных изделий, технические характеристики ПБ более усовершенствованы.

Они обладают гладкой и ровной поверхностью, могут при производстве получать различную длину, что очень удобно для застройщиков желающих купить «доборные» плиты.

Чертеж по раскладке ПК может включать несколько участков, на которых не могут разместиться панели, имеющие стандартные размеры.

Как правило, рабочие заполняют такие просветы монолитной стяжкой из бетона, чтобы выполнить усиление, применяют армирование арматурными прутьями.

Несущая способность самодельной конструкции уступает своим показателем заводскому изделию по причине отсутствия виброуплотнения и пропаривания железобетона.

Поэтому лучше купить «доборные» плиты с необходимыми параметрами.

Преимущество использования опалубочных плит заключается в возможности применять их в местах, где планируется проведение коммуникационных сетей.

Плиты ПГ и ПК стоит купить, если чертеж перекрытий здания включает дополнительные отверстия, которые необходимо проделать, не снизив усиление всей конструкции.

При этом пустотные ПГ и ПК имеют минимальный диаметр отверстий в 114 мм, при котором можно не пробивать отверстия, а воспользоваться существующими.

В них свободно пройдет труба с диаметром 80-100 мм.

Если же купить железобетонные панели для перекрытия с маркировкой ПБ, то диаметр их отверстий (60 мм) не позволит пропустить через себя канализационный стояк.

Если с этой целью перерубать ребро жесткости конструкции, ее несущая способность сойдет на «нет», а технические характеристики изделия больше не будут отвечать нормативным требованиям СНИП.

Объяснение маркировки пустотных плит перекрытия

Научившись, как правильно расшифровывается маркировка пустотных панелей, застройщик может купить стройматериалы, не вникая в технологию их изготовления.

Маркировка, сделанная производителем, позволит понять:

  • какую нагрузку выдерживает та или иная панель;
  • какую несущую способность имеет изделие;
  • подробности о типе и размерах.

Маркирование изделий выполняется в соответствии с ГОСТ стандартом 23009.

Обозначение включает в себя три группы из букв, цифр и дефисов:

  1. Первая группа: показатель вида плиты перекрытия — в дециметрах указывается ширина и длина;
  2. Вторая группа: несущая способность изделия (расч. нагрузка) в кгс/м2 или кПа/м2.
    Усиление панелей напряженной арматурой обозначают классом, применяемой при производстве арматурной стали. Вид бетонного состава обозначают буквами: Л – легкий; С – силикатный;
  3. Третья группа: расскажет о дополнительных характеристиках пустотных изделий, включая использование конструкций в экстремальных условиях (воздействие химического и сейсмического характера). Может указывать на конструктивные дополнения плит.

На примере маркировки 1ПК63.15-6АтVЛ рассмотрим расшифровку имеющихся обозначений.

Опытный мастер, просматривая чертеж по перекрытию объекта, при необходимости прочитает указанную маркировку следующим образом: пустотная плита имеет длину 6280 мм, ширину – 1490 мм; выдерживает нагрузку в 6 кПа. При ее изготовлении был использован легкий бетон, усиление конструкции выполнено с применением напряженной арматуры класса Aт-V.

Рассматриваемая маркировка 1ПК63.15-6АтVЛ состоит из двух групп, третья группа появляется, когда для плиты перекрытия были разработаны особые конструктивные свойства.

Например, если к имеющимся цифрам и буквам в конце добавить обозначение С7 – 1ПК63.15-6АтV- С7 — это будет говорить о возможности использования пустотной плиты при строительстве объектов в сейсмоопасных зонах с сейсмичностью до 7 баллов.

Отсутствие буквы Л, указывающей вес бетона, значит, что при изготовлении был использован тяжелый бетон. Тяжелые бетоны не имеют обозначения в маркировке.

Вышеуказанные характеристики пустотных панелей перекрытия позволяют определить их функциональное назначение.

Поэтому чертеж пустотной панели включает в себя расчет, сделанный исходя из стандартной нагрузки на общее перекрытие 150 кг на м2 (включен вес мебели, жильцов и оборудования).

Несущая способность пустотной плиты стандартного вида находится в интервале от 600 до 1000 кг на м2.

Видео:

Сопоставляя норму 150 кг на м2 с имеющейся фактической прочностью плит, можно заметить, что их усиление имеет высокий запас прочности.

Если купить такие плиты, их можно будет использовать для сооружения любых видов зданий.

Особенности монтажа пустотелых панелей

Основным правилом надежного устройства плит перекрытия, которое должен содержать чертеж, считается точное соблюдение параметров опоры на стены.

При недостаточной площади опирания возможна деформация стен, при излишней площади – повышается их теплопроводность.

Установку плит перекрытия необходимо выполнять, учитывая допустимую минимальную глубину опирания:

  • для кирпичного сооружения – 9 см;
  • для газобетона и пенобетона – 15 см;
  • для стальных конструкций – 7,5 см.

При этом максимальное углубление заделки панелей в стены, что также вноситься в строительный чертеж, не должно превышать 16 см для легких блоков и кирпичных сооружений; 12 см – для железобетонных и бетонных конструкций.

Перед установкой плит края их пустот заделывают легкой бетонной смесью в глубину на 12 см.

Видео:

Монтировать плиты без раствора запрещается, поэтому на рабочую поверхность укладывают слой раствора не менее чем 2 мм, что позволит плитам равномерно передать нагрузку на стены.

Кроме того, при обустройстве плит на хрупкие стены (пенобетон, газоблоки) выполняют армирование смеси, что позволит исключить выгибание блоков.

При этом с целью снизить теплопроводность перекрытия, проводят наружное утепление конструкции.

Похожие статьи

stroyremned.ru
