Насадка для перфоратора для штробления — studvesna73.ru

Никакие электромонтажные работы в здании не обходятся без штробления стен. Для прокладки скрытой проводки, в стене сначала делается штроба (борозда), затем в нее укладываются кабели, после чего штроба с проводкой заделывается раствором.

Традиционно, в процессе штробления сперва применяют специальный электроинструмент, называемый штроборезом (бороздоделом), затем используют перфоратор со специальной насадкой в форме лопатки, чтобы полностью очистить борозду.

Наконец, в штробу укладывают проводку. Вообще, каналы в бетонных или кирпичных стенах делают не только для электропроводки и прочих кабелей, но и для водопроводных и канализационных труб, вентиляционных коробов и всего в таком роде.

Кроме штробления стен, электромонтажные работы включают в себя: бурение отверстий под подрозетники. под распаячные коробки, сверление отверстий для пластмассовых крепежных дюбелей и т. д. На каждом из этапов электромонтажных работ необходим специальный инструмент, и что более важно — особые насадки. Как раз о насадках (к болгаркам и к перфораторам) и пойдет речь в данной статье.

Справедливости ради отметим, что правильно выбранный рабочий инструмент — это уже половина решенной задачи. И поскольку хороший, качественный инструмент стоит не дешево, его всегда можно взять в аренду или купить на время ремонта, после чего продать, ибо заказывать электромонтажные работы все равно обычно дороже, нежели выполнить их самому. Поэтому многие и поступают так, что делают монтаж сами.

Мощный перфоратор подойдет для бурения отверстий, кроме того, с его помощью можно вообще-то изготовить небольшую борозду. Но для штробления в больших объемах лучше использовать штроборез или хотя бы болгарку с диском по бетону, оснащенную специальной модифицированной насадкой. Для подрозетников потребуются коронки, но обо всем по порядку.

Стандартный штроборез режет одновременно двумя дисками по бетону, поэтому мощность штробореза в принципе выше, чем у болгарки. Рабочему остается выставить расстояние между режущими дисками, отрегулировать глубину борозды, и просто сделать штробу.

Штроборез оснащен защитным кожухом и прижимной платформой, поэтому работать с ним довольно просто, кроме того большинство моделей штроборезов поддерживает присоединение шланга пылесоса к специальному патрубку, чтобы стразу отводить бетонную пыль вместо того чтобы разносить ее повсюду, и что самое опасное — вдыхать. Лучшие модели штроборезов имеют защиту от перегрева диска и блокировку от случайного включения. После выпиливания борозд — в дело включится перфоратор с лопаткой.

Насадка на болгарку

А если штробореза нет? Тогда на помощь придет болгарка. Но чтобы выполнить штробление болгаркой, необходимы, во-первых, диск по бетону, во-вторых, на инструменте обязательно должен быть особый защитный кожух, чтобы летящие куски не причинили вреда рабочему, или в случае разлета диска — уберечь от тяжелых травм.

Кожух этот (самодельный или готовый) превращает болгарку в своеобразный однодисковый штроборез, это модифицированный защитный кожух. Он имеет как патрубок для присоединения пылесоса, так и прижимную платформу. Некоторые модели допускают регулировку расстояния вылета диска из кожуха, чтобы можно было настроить глубину выпиливаемой штробы.

Для регулировки глубины реза, откручивают болт кронштейна, приподнимают или опускают тело болгарки или кожух, затем затягивают болт. Так диск будет выступать на требуемую глубину.

Кстати, чем меньше глубина борозды — тем проще будет потом работать перфоратором. Но диск все равно один, — нужно будет резать два раза по одному и тому же пути с соблюдением точного расстояния между резами, поскольку само устройство болгарки не допускает установки одновременно двух дисков на расстоянии даже в пару сантиметров между ними. Готовый штроборез, конечно, с точки зрения удобства и практичности, лучше для этих работ.

Насадки для перфоратора

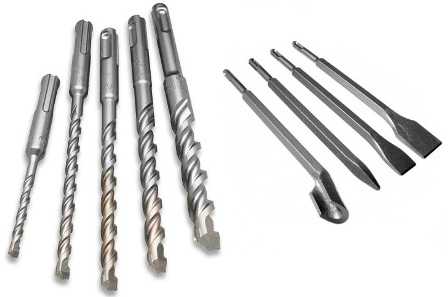

Чтобы выдолбить серединку из борозды, необходим перфоратор с насадкой в виде лопатки. Ширина лопатки выбирается исходя из ширины штробы. Сколько кабелей будет уложено в штробу и каково будет их сечение?

Исходя из этого и выбирают размер лопатки. Плоская лопатка и пика — все что нужно для аккуратного выдалбливания борозды. Лучше, конечно, иметь набор лопаток для перфоратора разной ширины и формы. При помощи этих лопаток вы сможете также выдолбить ниши для щитков, помогут они и при изготовлении отверстий для подрозетников.

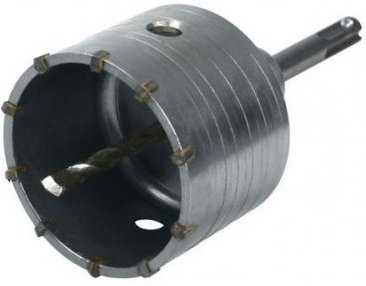

Для высверливания отверстий под подрозетники, для перфоратора необходима будет насадка — коронка. Коронка по бетону, по дереву или по кирпичу — выбирается исходя из материала ваших стен. При помощи такой насадки можно за считанные секунды изготовить посадочное отверстие под розетку (и под пластиковый подрозетник).

Коронка для бетона в принципе подойдет для дерева и для кирпича, достаточно установить ее на перфоратор. Когда в стене коронкой будет высверлен круг, можно будет при помощи зубила и молотка, либо при помощи насадки-лопатки, освободить круглое отверстие от лишнего бетона (кирпича, дерева).

Чтобы начать забивать дюбели и прочие крепежные элементы для кабеля, необходимо сначала проделать для них отверстия в стене. Это делается опять же перфоратором (особенно если речь идет о бетоне) с буром.

Имея набор буров под тот или иной тип материала стены, диаметрами от 6 до 14 мм, приложив определенные усилия, вы справитесь с поставленной задачей. Лучше всего приобретать буры не скупясь, иначе придется слишком часто в процессе работы их менять.

&#106&;лектрик Ин&#10&2;о — элек&#10&0;ротехника и элек&#10&0;роника, дома&#10&6;няя ав&#10&0;оматизация, &#108&;татьи про &#10&1;стройство и ремон&#10&0; дома&#10&6;ней элек&#10&0;ропроводки, ро&#107&;етки и в&#10&9;ключатели, провода и кабели, и&#108&;точники &#108&;вета, ин&#10&0;ересные &#10&2;акты и многое др&#10&1;гое для элек&#10&0;риков и дома&#10&6;них ма&#108&;теров.

Ин&#10&2;ормация и об&#10&1;чающие ма&#10&0;ериалы для на&#10&5;инающих элек&#10&0;риков.

Кей&#108&;ы, пример&#10&9; и &#10&0;ехнические ре&#10&6;ения, об&#107&;оры ин&#10&0;ересных элек&#10&0;ротехнических новинок.

В&#108&;я ин&#10&2;ормация на &#108&;айте &#106&;лектрик Ин&#10&2;о предо&#108&;тавлена в о&#107&;накомительных и по&#107&;навательных &#10&4;елях. За применение э&#10&0;ой ин&#10&2;ормации админи&#108&;трация &#108&;айта о&#10&0;ветственности не не&#108&;ет. Сай&#10&0; може&#10&0; &#108&;одержать ма&#10&0;ериалы 12+

Перепе&#10&5;атка ма&#10&0;ериалов &#108&;айта &#107&;апрещена.

Без электрической проводки не обходится ни один дом или квартира. В процессе практически любого ремонта возникает необходимость либо проложить проводку «с нуля», либо добавить к уже существующей еще несколько «точек». По своему типу проводка может быть открытой, то есть проходить по поверхности стен и потолка в специальных коробах, и закрытой, то есть располагаться внутри стен. Второй способ намного эстетичнее, хотя и более сложный. Для этого придется делать в стенах специальные канавки под провода, то есть стены придется штробить. О том как это делать мы и поговорим в этой статье.

Общие ограничения и правила

Перед тем как перейти к описанию технологии штробления, рассмотрим основные правила и ограничения, которые обязательно необходимо соблюдать при выполнении этих работ:

  • Штробление стен производится только горизонтально и вертикально, то есть параллельно всем основным конструкциям;

Наклонное штробление допускается только в том случае если стена расположена к полу не под прямым углом, например в мансарде.

  • Горизонтальное штробление разрешается делать на расстоянии не менее 15 сантиметров от плит перекрытия;
  • Вертикальное штробление должно проходить на расстоянии 10 сантиметров (минимум) от углов, а также оконных и дверных проемов и 40 сантиметров от газовых труб;
  • Глубина штробы, так же, как и ее ширина, не должны быть больше, чем 25 миллиметров. Также не рекомендуется делать штробы более трёх метров в длину;
  • Количество поворотов штробы на пути к электрической коробке должно быть сведено к минимуму;
  • В несущих стенах делать горизонтальные штробы запрещено.

Независимо от того, каким способом вы собираетесь штробить стены, перед началом работ на них нужно нанести полную разметку будущей электропроводки.

Поскольку штробление выполняется на начальном этапе ремонта, после которого стены будут шпаклеваться и проходить финишную отделку, разметку электропроводки можно делать не только карандашом, но и, например, несмываемым маркером.

В том случае, если в стенах уже существуют линии электропроводки, перед тем как штробить новые каналы, старые необходимо выявить с помощью специального прибора. Если такой возможности не представляется, то электропитание в данном помещении на время работ необходимо отключить, а для подсоединения электроприборов пользоваться удлинителем.

Для штробления стен существует специальный электрический инструмент, который называется штроборез. Он позволяет достаточно просто сделать необходимые для монтажа проводов углубления и при этом практически не оставляет пыли и мусора, которые неизбежно образуются при других способах штробления. Но поскольку инструмент этот достаточно специфический (фактически он рассчитан на выполнение только одной операции), а стоит при этом достаточно дорого, то приобретать его только для того, чтобы сделать несколько штроб, не имеет смысла. Поэтому мы не станем уделять особого внимания работе с ним, а сосредоточимся на технологии штробления стен более распространенными приборами.

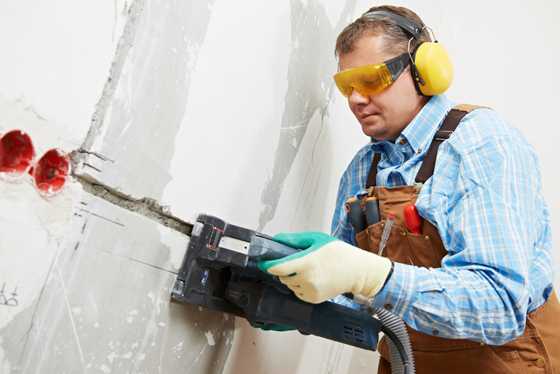

Штроление стены штроборезом

Использование перфоратора

По заранее намеченным линиям с помощью перфоратора делаются отверстия глубиной 2-2,5 сантиметра на расстоянии 1-2 сантиметра друг от друга. После этого необходимо соединить отверстия между собой, таким образом, чтобы образовался сплошной канал. Сделать это можно с помощью обычного молотка и зубила, но поскольку этот способ очень громкий и сложный, лучше для этой цели воспользоваться все тем же перфоратором, переведя его в ударный режим и поместив сверло под углом к стене.

Штробление стен перфоратором

Существует специальная «штробильная» насадка для перфоратора. С её помощью можно не только соединять отверстия, но и делать штробы без предварительно сверления. Правда такая работа требует определенных навыков.

Видео: штробление стен перфоратором

Подробнее ознакомиться с технологией штробления стен перфоратором можно посмотрев следующее видео:

Для прокладки скрытой электрической проводки в зданиях используют штробы, в них укладываются кабеля, потом стены штукатурятся. Сейчас пользуются современными ручными электроинструментами. Рассмотрим варианты, как выбрать штроборез, какая нужна насадка для болгарки и перфоратора, чтобы облегчить труд монтажников.

  • Конструкция и принцип работы штробореза
  • На что следует обратить внимание при выборе штробореза
  • Штробление стен болгаркой

Конструкция и принцип работы штробореза

Штроборезы используют для резки каналов в твердых стенах из кирпича и бетона, не только для укладки электрической проводки, штробы делаются для разных коммуникаций:

  • коробов для вытяжной вентиляционной системы;
  • труб водоснабжения,
  • труб канализации;
  • коаксиальные кабеля для телевидения, интернета и телефонные линии тоже очень часто скрывают в стенах.

Общая конструкция и принцип работы штробореза не отличаются от болгарки. Поверхности режутся вращающимся диском по бетону, на штроборезе используется одновременно два диска, поэтому электродвигатели мощнее, чем у болгарок. Расстояние между дисками регулируется, за один проход прорезаются две параллельные линии, одинаковой глубины. После чего оставшийся слой бетона между линиями разрушается перфоратором с насадкой «лопатка», далее можно укладывать проводку.

Защиту обеспечивает специальная насадка с кожухом над дисками, одним из важнейших элементов ее конструкции является нижняя платформа. Она прижимается к обрабатываемой поверхности, проводится по направлению линии штробления. Уровень платформы по отношению к выступающим дискам регулируется, таким образом, устанавливается глубина резки.

В продаже есть разные модели, хороший инструмент с пылеотсасывающими элементами стоит в пределах 1000$, поэтому прежде, чем задаться вопросом, где купить и как выбрать штроборез.

Подумайте, нужен ли он вообще, закончите строительство или ремонт, дорогостоящее оборудование будет лежать пылиться. Когда вы занимаетесь профессиональным строительством, отделкой помещений, монтажом электрической проводки и установкой оборудования. Однозначно покупайте качественные изделия, известных японских и европейских производителей:

Есть и другие компании делающие хорошие инструменты, но это наиболее известные, продукция которых уже показала свои возможности.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

На что следует обратить внимание при выборе штробореза

Выбор штробореза надо осуществлять по следующим параметрам:

  • Определитесь, какой материал придется чаще всего распиливать, кирпич, бетон, ракушняк или другие материалы. Практика показывает, что современные постройки чаще всего бывают из кирпича и бетона.
  • Для резки бетона надо выбирать штроборезы с электродвигателями мощностью не менее 900 — 1400 Вт и скоростью вращения диска 9000 – 9500 об/мин.
  • Проверьте наличие патрубка для отвода пыли в процессе совместной работы с пылесосом, это значительно улучшает условия труда. Не приходится глотать пыль, после работы выковыривать, песок из ушей, волос и других частей тела.

  • При работе диски иногда рвутся, осколки разлетаются с огромной скоростью и могут травмировать окружающих людей. Убедитесь, что кожух, закрывающий диски не имеет деформаций и надежно крепится, от этого зависит ваша безопасность.
  • Желательно, чтобы инструмент был оборудован электронной защитой от перегрева, которая автоматически отключает двигатель.
  • На некоторых моделях в целях повышения безопасности установлена блокировка от случайного включения. Муфты скольжения снижают вибрацию, процесс работы более ровный.

Все эти функции обеспечат вам надежную безопасность и эффективное штробление, повышающее производительность по сравнению с обычной болгаркой в два раза.

Штробление стен болгаркой

Делать штробы можно болгаркой с обычным диском по бетону, когда вам надо сделать одну или две штробы для проводки. Некоторые просто пробивают штробу перфоратором, используя сверло и лопатку. Когда вы строите дом, штробить приходится очень много, одним перфоратором всего не сделать, надо позаботиться о безопасности. В процессе работы болгаркой, диски выбрасывают мелкий щебень, иногда ломаются сами, вылетают осколки с большой скоростью. Фрагменты металлического диска могут нанести серьезные ранения и даже убить.

Диски по бетону и защитный кожух болгарки рассчитаны для резки отдельных фрагментов. Удобные и безопасные насадки для длительного штробления производители не делают, у этого инструмента другое назначение. Пользователи сами дорабатывают заводские конструкции, защитному кожуху с открытой стороны приваривают металлическую пластину. Получается чехол, закрывающий диск с обеих сторон. Из листового металла болгаркой вырезают прямоугольную нижнюю платформу, делают в ней прорезь для вращения диска. С одного края платформы крепят на шарнир кожух, на другом устанавливают кронштейн с винтом для фиксации установленной глубины нарезки штроб под электрическую проводку.

Для того чтобы изменить глубину прорези надо открутить болт на кронштейне, поднять или опустить болгарку, она легко перемещается верх, вниз вращаясь вокруг шарнира на платформе. При этом изменяется уровень режущего диска относительно платформы, насколько выступает диск, такая и будет глубина. Вставьте винт в одно из выбранных отверстий, надежно закрутите его. Отверстия на кронштейне, регулирующие глубину можно расположить с определенным шагом, через 1 см. Иногда делают определенные значения глубины 1 см; 3 см; 5 см, глубже для прокладки проводки не требуется. В штробу шириной 2-3 см и глубиной 5 см можно уложить очень много кабеля, такие участки в цепях электропроводки редко встречаются. Лишняя глубина усложнит работу перфоратором и затормозит весь процесс.

Основным недостатком этой конструкции является один диск, придется дважды прорезать линии на каждом участке стен. Конструкция болгарок не позволяет установить два диска, даже если вам удастся закрепить между ними шайбу, мощность электродвигателя не выдержит такую нагрузку. Лучше не рисковать и пользоваться одним диском.

Из вышеизложенной информации можно сделать вывод, что самый лучший инструмент это промышленный штроборез. Обеспечивает безопасность, высокую скорость прокладки штроб, хорошее качество. Оптимальные варианты использования:

  • взять в аренду штроборез;
  • купить, по окончанию работ продать через Интернет, это оправдает затраты;
  • если есть необходимость оставить себе.

Самодельную насадку для болгарки использовать тогда, когда других вариантов нет.

Сложно ли установить новую проводку в квартире или доме самостоятельно? Если в наличии есть соответствующий инструмент и минимальный опыт работы с ним – все работы можно выполнить самостоятельно. Для этого необходимо сделать специальные углубления для скрытого монтажа электропровода – штробы.

Что такое штробление

Существует 2 способа установки электропроводки: наружный и скрытый. Первый из них уже давно не используется, так как существенно влияет на общий интерьер помещения. Наличие кабеля на стене, пусть даже в защитно-декоративном коробе может вписаться лишь в ретро-дизайн. Лучше всего скрыть проводку в стене, оставив выводы для подключения электроприборов.

Сделать это на практике можно лишь с помощью специального инструмента, перфоратора или штробореза. На поверхности стены в заранее определенном месте выбирается слой и формируются монтажные углубления. Впоследствии в них будет установлен провод.

Для выполнения этих работ следует выполнить такие действия:

  • Проверка стены. Если это несущая конструкция здания, то любое изменение ее конфигурации, в том числе и штробление, должно согласовываться с инженерной службой.
  • Глубина отделочного слоя. Желательно, чтобы проводка находилась непосредственно в стене, без выступов в слой штукатурки. Если в доме будет проводиться ремонт, удаление декоративного покрытия не должно сказаться на целостности электросети.
  • Штробы делаются только горизонтально или вертикально относительно плоскости пола и потолка. Применять другие варианты с произвольным углом наклона запрещено.
  • Подготовить инструмент для выполнения работ.

Последний пункт является самым важным, так как от качества применяемого инструмента зависит качество и скорость проведения штробирования. Перед тем как рассмотреть порядок выполнения работ, следует провести подготовительный этап.

Подготовка

На первом этапе составляется точный чертеж будущего расположения электропроводки. Для этого необходим общий план квартиры и каждой стены в отдельности. На общем плане прочерчивается принципиальная схема подключения основных точек электропитания: розетки, световые приборы, бытовая техника и т.д. Далее, согласно ему прочерчивается расположение проводки на каждой стене в отдельности. В итоге контуры будущих штроб должны сформировать единую электросеть квартиры.

Еще раз, проверив план, приступаем к подготовке поверхности стены для штробления. В зоне проведения работ удаляется декоративное покрытие: обои, краска и т.д. Затем с помощью маркера или карандаша прочерчиваются габариты углублений. Важно, чтобы это было 2 полосы, указывающие граничные области штроб. С помощью тестера проверяется наличие скрытой проводки в стене. В старых зданиях она может располагаться в самых неожиданных местах. Поэтому в целях безопасности следует с помощью дистанционного тестера проверить всю область будущих углублений.

Зубило и молоток

Если объем работ совсем небольшой, а электрического инструмента нет – можно выполнить штробление с помощью молотка и зубила.

Необходимо сразу предупредить, что работа эта трудная, требующая больших физических усилий. Размеченные части будущего углубления обрабатывают сначала прямым зубилом. Это необходимо для того, чтобы при скалывании материала стены она не крошилась по краям. Затем между полученными канавками с помощью цилиндрического зубила убирают лишнее. Если глубина недостаточна – процесс повторяется.

Такая методика применима лишь для штроб небольшой протяженности и для стены с относительно податливым материалом изготовления. Если же она цельнолитая из бетона, то выполнить эту работу быстро практически невозможно.

Перфоратор

Более продуктивно штробление получается с помощью электроинструмента. Практически у каждого хозяина есть перфоратор или дрель с этой функцией. Конечно, рекомендуется использовать мощные модели с хорошей ударной силой. Но для небольших площадей подойдет универсальная дрель.

Для работы потребуются следующие инструменты:

  • Перфоратор.
  • Сверло по бетону. Его диаметр должен быть немного больше диаметра проводки.
  • Специальная насадка для штробления – по возможности.
  • Защитные средства: очки, рабочие перчатки, одежда с длинными рукавами.

С помощью перфоратора (дрели) сверлится ряд отверстий по месту прокладки кабеля. Их глубина должна быть немного больше, чем диаметр провода. Затем они обрабатываются специальной насадкой с широкой ударной частью.

Если есть опыт в проведении подобных работ – можно ограничиться последним пунктом. Отверстия нужны лишь для создания канавки нужной глубины и более удобного использования насадки с широким наконечником.

Это специальный инструмент, который, по сути, является обыкновенной угловой шлифовальной машиной, но с функцией промышленного пылесоса.

В устройстве есть возможность регулирования расстояния между двумя режущими дисками. Также для удобства работы многие модели укомплектованы специальной рамкой с колесами. Это необходимо для равномерного движения по стене штробореза во время резки.

Несмотря на все преимущества главным недостатком инструмента является высокая стоимость. Есть несколько выходов из этой ситуации. Первый – взять его в аренду. Если в наличии есть «болгарка» — достаточно купить специальные двойные диски для изготовления штроб. Однако при этом возникнет проблема большой запыленности во время проведения работ.

Для ознакомления с правилами и технологией изготовления штроб с помощью перфоратора можно просмотреть видео.

Рекомендовано для вас:

Энергосберегающая лампа мигает в выключенном состоянии — причины и способы решения проблемы
Как рассчитать освещённость помещения светодиодными и другими лампами, пример расчёта
Почему генератор не дает зарядку на аккумулятор авто — причины и способы ремонта

Штробление стен требуется, когда проводку в помещении необходимо проложить скрыто. Приступают к работе после разметки трасс. Неотъемлемой частью процесса штробления, является повышенное пылеобразование. Поэтому не забывайте применять средства для защиты органов дыхания и зрения. Для штробления вам не обойтись без специальных приспособлений и инструментов. При малых объемах можно даже обойтись простым зубилом и молотком, при капитальной замене проводки во всей квартире или доме, уже понадобятся более серьезные вещи.

Инструменты для штробления

Если вы ремонтируете только одну из комнат, а в других по прежнему проживаете, то используйте перфоратор и зубило. От штробореза образуется дисперсная пыль, которая проникнет повсюду и может испортить вещи.

Для штробления перфоратором вначале насверлите по размеченной трассе отверстия d-8мм. Расстояния между отверстиями 1см. Затем оденьте на перфоратор насадку для штробления и перейдя в режим удара разбейте между отверстиями штробу.
Безусловно, приобретать штроборез может быть экономически не целесообразно. Однако штробление стен простой болгаркой, довольно опасная работа. Советую даже для работ в одной квартире все же приобрести самый недорогой штроборез. Очень важно, чтобы и для болгарок и для штроборезов использовались качественные диски. В этом случае и на работу уйдет гораздо меньше времени, да и сам процесс работы будет безопаснее

Покупку промышленных пылесосов могут позволить себе только люди, постоянно занимающиеся ремонтом. Для всех остальных можно посоветовать приобрести мешки для пылесосов и накручивать их на патрубок штробореза. Количество пыли образуемой при штроблении будет резко уменьшено.

Если же приобретение комплекта штроборез+пылесос обходится в неподъемную цену, попробуйте взять эти инструменты у профессиональных строителей напрокат. Некоторые умельцы приспосабливают самодельную подачу воды на диски для уменьшения пылеобразования:

Основные нюансы работы при шторблении:

  • перед началом работы удаляйте с поверхности стен все лишнее (старые обои, плакаты) – они могут забить штроборез;
  • перед штроблением проверяйте трассу будущей штробы на отсутствие старой проводки. Сделать это можно специальным инструментом. При возможности запитайте эл.инструмент от соседей, а свою квартиру полностью обесточьте;
  • штроба должна проходить параллельно конструкциям здания – горизонтально или вертикально;
  • вертикальная штроба режется сверху-вниз;
  • расстояние горизонтальной штробы от потолка – не более 40см;
  • расстояние вертикальной штробы от дверей, окон, углов – не менее 10см;
  • максимальная глубина штробы – 2,5см;
  • если наткнулись на арматуру, измените трассу штробы. Вырубая арматуру, Вы нарушаете целостность плит, снижая несущую способность здания;
  • старайтесь нарезать узкие штробы шириной 3-5мм, чтобы поместился один кабель. При укладке нескольких кабелей в одной штробе, ее ширина увеличивается на ширину прокладываемых кабелей.

Ширина штробы

Минусы широкой штробы:

  1. ее нужно прорезать
  2. выбить бетон
  3. насверлить отверстия 6мм под дюбель хомут
  4. прибить кабель
  5. заштукатурить штробу, используя большое количество раствора и времени

Плюсы узкой штробы:

  1. прорезаете штробу
  2. для очистки штробы максимум используете усилие мощной отвертки или узкого зубила
  3. сверлить отверстия и прибивать кабель не нужно
  4. используете минимальное количество цементного раствора
  5. экономите время

Средства защиты

При штроблении не забывайте про технику безопасности. Обязательно используйте:

По окончании работ очистите штробы от пыли пылесосом или веником.
