Виды опор линий электропередачи по материалу

class=»eliadunit»>



Вступление

Какие ассоциации возникают про упоминание воздушных линий электропередачи? Конечно же, провода натянутые по воздуху от опоры к опоре или от столба к столбу. Причем визуально, чем больше пролет между опорами, тем выше натянуты провода, следовательно, выше должна быть сама опора. На самом деле, нет прямой зависимости высоты опоры, от длинны пролета.

Основой проектирования ЛЭП является напряжение воздушной линии, и её мощность. По ним рассчитывается сечение и вид провода (кабеля), по сечению определяется вес кабеля, по весу вычисляются длины анкерных и промежуточных пролетов, а также виды и размеры опор. Также вид опоры зависит от количества «ниток» проводов , которые запланированы на участке ЛЭП, какие отводы придется делать и т.д.

Виды опор линий электропередачи

В процессе развития линий электропередачи утвердились четыре вида опор по материалу, из которого они изготавливаются:

  • Опоры деревянные;
  • Опоры железобетонные;
  • Металлические опоры;
  • Опоры сборно-составные.

Обо всем по порядку.

Деревянные опоры ЛЭП

Опора деревянная исторически самая старшая из всех видов опор. По конструкции деревянная опора это столб, сделанный из лесоматериала хвойных пород, методом оцилиндрования, длинной 8,5 – 13 метров. Также из дерева производятся детали к деревянным опорам: траверсы (деревянная горизонтальная балка на опоре), подкосы (крепление траверсы к опоре), ригели (поперечина на край опоры и подкоса, вкопанный в землю).

Преимущества деревянных опор

Деревянные опоры, как и любой строительный материал, имеет свои достоинства и недостатки. К достоинствам деревянных опор можно отнести их дешевизну, малый вес и гибкость при землетрясении. Нельзя забывать про общедоступность деревянных опор. Малый вес опор позволяет упростить их установку, а также упрощается доставка, разгрузка/погрузка опор на подготовительном этапе работ. Но и недостатков у деревянных опор, хоть отбавляй.

Недостатки деревянных опор

  1. Во-первых, деревянные опоры отлично горят;
  2. Будучи биологическим материалом, они гниют, плесневеют, разъедаются жучками;
  3. Под дождем они мокнут, разбухают, трескаются.

Но в защиту деревянных опор, стоит отметить, что современные технологии пропитки столбов, а это пропитка 100 % заболони столба, производители гарантируют 50 летний срок эксплуатации деревянных опор, даже закопанных в землю.

Примечание: Заболонь – слабый слой древесины, находящейся между корой и сердцевиной бревна.

Подробно о конструкциях деревянных опор читайте статью: Деревянные опоры ЛЭП.

  • Нормативы: ГОСТ 9463-88, ГОСТ 20022.0-93.

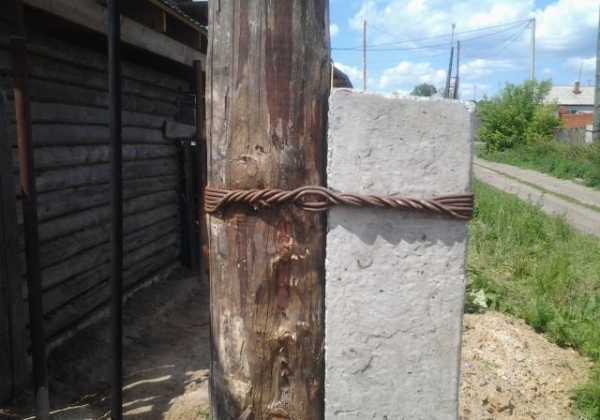

Чтобы снизить контакт древесины с землей, были гостированы сборные опоры.

Опоры сборно-составные

class=»eliadunit»>

Сборно-составная опора состоит из двух частей. Нижняя часть называется пасынок и делается из железобетона, верхняя часть, это деревянный столб. Соединятся две части стальной проволокой в двух местах. Стоит отметить, что вместо железобетонного пасынка, может использоваться пасынок из дерева. К сборным опорам, также относятся опоры собранные из железобетонного пасынка и металлической верхней частью.

Подробно о конструкциях сборных опор читайте отдельную статью: Сборные опоры ЛЭП.

Железобетонные опоры, ЖБ столбы

Железобетонные опоры, давно пришли на смену деревянным опорам. Они прочно завоевали любовь и признание, как электромонтеров, так и заказчиков. И в этом несколько причин.

  • Железобетонная опора не подвержена повреждениям характерным для деревянных опор;
  • Срок эксплуатации ЖБ опор практически неограничен;
  • Внутри опоры из бетона, заложена арматура, которая используется для повторного заземления воздушных линий. Причем, концы заземляющей арматуры выведены, сверху и снизу столба. Вывод арматуры упрощает монтаж, а защита заземляющего спуска бетоном увеличивает электробезопасность.

Маркируются железобетонные опоры, как СВ 95/105/110/164 и предназначены для воздушных линий различной мощности. Смотрим фото.

  • Нормативные документы: ТУ 5863-007-00113557-94

Металлические опоры ЛЭП

Для воздушных линий электропередачи большой мощности и сверх высоких токов, используются металлические опоры. Несмотря на то, что этот вид опор изготавливают из специальной стали, они «боятся» коррозии и для защиты от неё опоры из металла покрывают антикоррозийным составом. В зависимости от размеров опоры, металлическая опора может быть сборной или сварной. Сборную опору доставляют на место раздельно.

По месту собирают и устанавливают на заранее подготовленный фундамент. Установка опоры металлической, сложный технологический процесс, с применением тяговых механизмов, обычно тракторов. К фундаменту опора крепится болтами, предварительно выравниваясь по строгой вертикали. Металлические опоры практически не находят применение в частном домостроении и в загородных товариществах различного типа, за исключением круглых металлических столбов.

Конструкций металлических опор настолько много, что пришлось написать отдельную статью: Металлические опоры и их конструкции.

©Elesant.ru

Другие статьи раздела «Воздушные линии электропередачи»





class=»eliadunit»>

elesant.ru

Устройство и основные типы опор воздушных линий электропередач

При прокладке воздушных линий электропередач помимо выбора кабеля необходимо также осуществлять и выбор опор, на которых он будет закреплен, а также изоляторов. Данную статью мы посвятим опорам воздушных линий электропередач.

Для устройства воздушных линий применяют металлические, железобетонные и деревянные, как их часто называют в обычной жизни, электроопоры.

Деревянные опоры

Изготавливаются, как правило, из сосновых бревен со снятой корой. Для ЛЭП с напряжением питания до 1000 В допускается применение и других пород деревьев, например, пихта, дуб, кедр, ель, лиственница. Бревна, которые впоследствии должны будут стать опорами линий электропередач, должны соответствовать определенным техническим требованиям. Естественная конусность ствола, проще говоря, изменение его диаметра от толстого нижнего конца (комля) к верхнему отрубу не должна превышать 8 мм на 1 метр длины бревна. Диаметр бревна на верхнем отрубе для линий с напряжением до 1000 В принимается не менее 12 см, для линий с напряжением выше 1000 В, но не выше 35 кВ – 16 см, а для линий с более высоким напряжением не менее 18 см.

Деревянные опоры могут применять для сооружения воздушных линий с напряжением не выше 110 кВ включительно. Наиболее широкое распространение деревянные опоры получили в воздушных линиях с напряжением до 1000 В, а также в линиях связи. Плюсом деревянных опор есть их относительно небольшая стоимость и простота изготовления. Однако есть и минус, существенный минус – они подвержены гниению и срок службы сосновых опор составляет порядка 4-5 лет. Для предохранения древесины от гниения ее пропитывают специальными антисептиками против гниения, например антраценовым или креозотовым маслом. Особенно тщательной обработке поддаются те части, которые будут вкапываться в землю, а также врубки концов, раскосов и траверс. Благодаря антисептикам срок службы увеличивается примерно в 2-3 раза. Для этой же цели довольно часто ноги деревянной электроопоры изготавливают из двух частей – основной стойки и стула (пасынка):

Где – 1) основная стойка, а 2) стул (пасынок)

При сильном загнивании нижней части достаточно сменить только пасынка.

Металлические опоры

Плюс – прочные и надежные в эксплуатации. Минус – необходим большой расход металла, что влечет за собой значительное увеличение стоимости (в сравнении с деревянными). Применяют металлические опоры воздушных линий электропередач, как правило, при напряжениях от 110 кВ, так как эксплуатация металлических опор вызвана с большими расходами на выполнение очень трудоемких и дорогостоящих работ по периодической покраске, предохраняющей от коррозии.

 Железобетонные опоры

При промышленном процессе изготовления являются наиболее оптимальным вариантом для воздушных линий как до 1000 В, так и выше 1000 В. Применение железобетонных опор резко снижает эксплуатационные расходы, так как они практически не требуют ремонта. В настоящее время, практически повсеместно, при сооружении воздушных линий 6-10 кВ и до 110 кВ применяют железобетонные опоры. Особенно широкое распространение они получили в городских сетях до и выше 1000 В. Железобетонные опоры могут выполнятся как монолитными (литыми), так и в виде сборок, которые собираются непосредственно на месте монтажа. Прочность их зависит от способа уплотнения бетона, которых два – центрифугование и вибрирование. При использовании способа центрифугования получается хорошая плотность бетона, которая, впоследствии, оказывает хорошее влияние на готовое изделие.

На воздушных линиях электропередач применяют специальные, анкерные, угловые, концевые, промежуточные опоры.

Анкерные опоры

Их назначение – жесткое закрепление на них проводов и линии. Места для их установки определяет проект. По своей конструкции анкерная опора должна быть прочной, так как при обрыве провода с одной стороны она должна выдержать механическую нагрузку проводов с другой стороны линии.

Анкерными пролетами называют расстояние между анкерными опорами. На прямолинейных участках (в зависимости от сечения проводов) анкерные пролеты имеют длину до 10 км.

Промежуточные опоры

Служат только для поддержки проводов на прямых участках линии между анкерными опорами. Из общего количества установленных на линии электроопор, промежуточные занимают порядка 80-90%.

Угловые опоры

Предназначены для установки в местах поворота трассы линии электропередач. Если угол поворота линии до 200, то электроопора может изготавливаться по типу промежуточной, а если угол составляет порядка 20-900, то по типу анкерной.

 Концевые опоры

Имеют анкерный тип и устанавливаются в начале и в конце линий. Если в анкерных электроопорах сила одностороннего тяжения проводов может возникнуть только в аварийной ситуации, при обрыве провода, то в концевых электроопорах она действует всегда.

 Специальные опоры

Представляют собой электроопоры повышенной высоты и применяются в местах пересечения линий электропередач ЛЭП с шоссейными и железными дорогами, реками, пересечении между самими ЛЭП и в других случаях, когда стандартной высоты электроопоры недостаточно для обеспечения необходимого расстояния до проводов. Промежуточные электроопоры линий с напряжением до 10 кВ выполняют одностоечными (свечообразными). В сетях низкого напряжения одностоечные опоры выполняют функции угловых или концевых опор, а также снабжаются дополнительно или оттяжками, прикрепленными в сторону, противоположную тяжению проводов, или подкосами (подпорками), которые устанавливаются со стороны тяжения проводов:

Для линий с напряжением 6-10 кВ электроопоры выполняются А-образными:

Также характеризуются воздушные линии и основными габаритами и размерами.

Габарит воздушной линии – вертикальное расстояние от самой низкой точки провода к земле или воде.

Стрела провеса – это расстояние между воображаемой прямой линией между точками крепления проводов на опоре и самой низкой точкой провода в пролете:

Все габариты ЛЭП строго регламентируются ПУЭ и напрямую зависят от величины напряжения питания, а также местности, по которой проходит трасса.

ПУЭ также регламентирует и другие габариты при пересечении и сближении ЛЭП как между собой, так и между линиями связи, авто- и железнодорожными магистралями, воздушными трубопроводами, канатными дорогами.

Для проверки запроектированной ЛЭП требованиям ПУЭ производятся расчеты на механическую прочность, методы которых даются в специальных курсах электрических сетей.

elenergi.ru

Установка столбов и монтаж воздушных линий электропередач

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

Для передачи электроэнергии преимущественно используются воздушные линии электропередач (ЛЭП). Основой конструкции являются столбы, на которые впоследствии монтируются провода. Установка столбов и воздушных линий – это сложный процесс, от правильности которого зависит срок работы всей ЛЭП.

Опоры с воздушными линиями электропередач

Опоры делятся на промежуточные и анкерные. Столбы анкерного типа более прочные, их ставят в начале и конце линий и на поворотах. Промежуточные столбы не такие прочные, их используют для поддержания проводов. Подавляющее число эксплуатируемых в настоящее время опор являются промежуточными.

Опоры изготавливают из следующих материалов:

  • Деревянные.
  • Железобетонные.
  • Металлические.

Описание столбов из разных материалов

Деревянные опоры

Столбы из дерева

Столбы из дерева для ЛЭП изготавливают из сосен. Это дерево легко обрабатывается, так как сосны отличаются прямыми стволами и отсутствием массивных веток. Сосновая древесина обладает хорошей впитываемостью, благодаря чему после пропитки консервирующими веществами приобретает высокую сопротивляемость гниению. Современные технологии позволяют производить столбы из дерева, способные прослужить до пяти десятков лет.

Преимущества деревянных опор в сравнении с деревянными:

  • Маленький вес.
  • Высокие диэлектрические качества.
  • Нет эффекта «домино», благодаря чему можно эксплуатировать в районах со сложными погодными условиями.

Железобетонные опоры

Столбы из железобетона

Опоры из железобетона повсеместно эксплуатировались с середины прошлого века. Для их производства применялся преднапряженный железобетон. Подавляющая часть ЛЭП в России возведена на железобетонных опорах. Подходят для строительства линий любых уровней напряжений, бывают прямоугольного или цилиндрического сечения.

Преимущества:

  • Высокая коррозийная устойчивость к агрессивным средам.
  • Длительный срок использования (до 60 лет).
  • Можно эксплуатировать при температуре до -55°C и сейсмической активности в 9 баллов.

Металлические опоры

Столбы из металла

Металлические столбы производятся из стали, для предотвращения коррозии оцинковываются или покрываются краской. Благодаря повышенной прочности выпускаются высокие столбы, предназначенные для значительных нагрузок. Опоры представляют собой многогранные сборные конструкции, высота которых может достигать 16 м. Диаметр опор – до 2 м, вставляются в скважину или крепятся к ж/б основанию.

Преимущества:

  • Сопротивляемость высоким механическим нагрузкам.
  • Многоярусные опоры можно использовать в местах с ограниченной площадью.
  • Небольшой вес в сочетании с высокой прочностью.
  • Легко собираются на трассе.

Монтаж линий

Рытье котлованов

Бурение котлована

Котлованы под опоры ЛЭП делаются механизированными методами. Для одностоечных опор делают котлованы цилиндрической формы с помощью бурильно-крановых установок или автоямубров. Для анкерных опор устраиваются котлованы прямоугольной формы с помощью одноковшовых эскалаторов. Установка столбов и монтаж воздушных линий без крана и землеройной техники допускается, при малых объемах земляных робот. Столбы устанавливаются вручную также при невозможности использовать механизмы в связи с дефицитом площади.

Работы желательно распланировать таким образом, чтобы в вырытые котлованы сразу же устанавливались опоры. Благодаря этому котлованы останутся в открытом состоянии минимум времени. Это позволит избежать разрушения стенок и скопления воды на дне ям. Бурение выполняют в несколько этапов. После заглубления бура на 0,5 м, его вытаскивают и, увеличивая обороты, скидывают грунт.

После чего бур опускают еще на 0,5 м. Операцию повторяют до получения котлована необходимых размеров. Глубина котлованов зависит проекта, характера грунта, размеров, назначения столба и предполагаемой нагрузки (количества проводов и сечения).

Установка столбов

Установка опоры с помощью бурильно-крановой установки

Одностоечные опоры устанавливаются с задействованием подъемного крана или бурильно-крановой машины. Если соответствующих механизмов нет в наличии, небольшое количество столбов можно установить вручную. Для этого верхний конец столба приподнимают на 2,5-3 м и поддерживают его баграми и ухватами. Постепенно столб приподнимают, при этом его нижняя часть скользит по доске, распложенной в котловане вертикально, благодаря чему постепенно становится на место.

Важно знать! Оси опор должны быть ориентированы строго вертикально. Допустимое отклонение для каждого метра опоры из дерева – до 5 мм, а из железобетона – до 1 мм.

После того как опора станет в котлован, ее необходимо проверить отвесом. Кроме этого нужно удостовериться, что столб расположен в створе линии. Между стенами котлована и опорой забиваются деревянные клинья для временного крепления. Еще раз проверяют расположение столба. И только после этого котлован можно засыпать.

Монтаж траверсов

Крепление неизолированных проводов с помощью стержневых изоляторов

Следующим этапом монтаж электролиний. Вначале проводится установка под изоляторы траверс или металлоконструкций. На этих элементах есть фиксирующие хомуты и штыри для изоляторов. Существуют траверсы, рассчитанные на разное количество проводов.

Важно знать! Столбы ЛЭП запрещено устанавливать при сильном ветре.

Перед установкой траверсы необходимо покрыть антикоррозийными составами. Для линий с напряжением свыше 10 кВт устраивается заземление. В качестве заземляющих элементов используются стержни диаметром 12 м, которые погружаются в грунт вертикально. Для заземления можно использовать стальные полосы, собранные в виде лучей.

Установка опоры вручную

rusograda.ru

Электрические столбы – Виды и все об установке опор ЛЭП

Многие городские жители хотят обосноваться за городом. Жизнь в тишине и покое, в экологически чистом месте — отличная альтернатива пыльному мегаполису. Но загородная романтика может быстро надоесть, если в доме нет электричества и водоснабжения. Чтобы иметь электричество на участке, потребуется установить электрический столб – металлический, деревянный или железобетонный. Сделать это без подготовки не получится. Нужно знать: где его можно монтировать, как правильно подключить, какие провода могут быть использованы, и кто должен заниматься монтажом. Нюансов много и разбирать домовладельцам приходится самостоятельно.

Виды электрических столбов

Столбы линий электропередач удерживают провода и оптоволоконные линии. Они – важный элемент доставки электричества до конечного потребителя.

Есть много различных типов электрических столбов и их классификаций. Чтобы выбрать подходящее изделие нужно сопоставить недоставки и достоинства всех видов.

Различают виды столбов по назначению:

  • Промежуточные (используются только для поддержки проводов и тросов).
  • Анкерные (несут основную нагрузку в натяжении проводов).
  • Угловые (применяются на углах поворота трасс линий электропередач).
  • Специальные (необходимы для решения нестандартных ситуаций).

Также принята характеристика столбов по способу закрепления в грунте. Они могут быть установлены прямо в грунт или на фундамент.

Электрические столбы различают по материалу: железобетонные, металлические, деревянные и композитные. Последний вид редко встречается в нашей стране. Пока, что это новый и относительно дорогой материал, который применяют в США, Китае и ряде европейских стран. Остальные изделия используют в России одинаково активно.

Бетонные столбы под электричество

Бетонные электрические столбы не боятся коррозии и гниения, устойчивы к возгоранию. Сделанные с соблюдением технологии, они могут использоваться не один десяток лет. Такие столбы стоят недорого, поэтому их чаще всего выбирают для загородных участков.

Главные недостатки таких изделий – большой вес и плохая устойчивость. Масса столба, которая может превышать 700 кг, создает сложности при перевозке и монтаже. К ним прибавляются и трудности при последующем сносе. Плохое сопротивление механическим воздействиям достаточно опасно и может привести к наклону бетонного столба и обрыву линии электропередач. Но при правильном укреплении этого недостатка легко можно избежать.

Деревянные электрические столбы

Многие владельцы домов стараются не выбирать установку деревянных столбов под электричество на участке, опасаясь их недолговечности. Качественная пропитка антисептиком помогает исправить этот возможный недостаток. Это может быть креозотовое или сланцевое масло, а также специальные смеси. Антисептическую пропитку делают после сушки на глубину не менее, чем 22 мм. Она не только защищает от влаги, но и делает древесину устойчивой к возгоранию.

Пропитка обеспечивает более долгий срок службы столбов – несколько десятилетий, но не решает проблему полностью. Изделия все равно со временем начнут гнить из-за воздействия влаги и потребуют замены.

В качестве сырья для производства деревянных столбов чаще всего используют сосну и ель. Они меньше всего подвержена гниению и воздействию насекомых, в отличие от других видов древесины. Их легче обрабатывать из-за правильной геометрии и хорошей высоты.

Главный плюс столбов из дерева – низкая цена. Они стоят даже дешевле, чем бетонные опоры ЛЭП. Их небольшой вес не создаст трудностей при транспортировке, но для установки изделий на участке все равно будет нужна специальная техника.

Металлические столбы под электричество

Столбы из металла – это решение для высоковольтных линий, потому что высокая прочность и устойчивость дают им возможность выдерживать большие нагрузки. Они редко используются на территориях частных домов и дач и обычно устанавливаются на производственных или технических объектах. В том числе и по причине высокой стоимости.

Несмотря на способность выдерживать большие нагрузки, у металлических столбов есть проблема – коррозия, которая со временем приводит к разрушению материала и всей конструкции.

Установка опор ЛЭП

Когда вы определились с выбором материала для опор, пора заняться вопросом установки электрических столбов. Для начала важно ознакомиться с требованиями законодательства и получить технические условия. После этого можно приступать к монтажным работам.

Для них потребуется специальная техника, поэтому нужно позаботиться о свободном месте на участке. Обычно все эти вопросы помогает решить компания, которая занимается установкой. К ее выбору нужно подходить внимательно, поскольку у нее должна быть не только квалифицированная команда, но и все необходимые допуски на проведение работ.

Требования

Установку опор ЛЭП регулирует СанПиН и ПУЭ (Правила устройства электроустановок). В них можно найти требования, которые предъявляются к монтажу столбов:

  • расстояние от незащищенного провода на опоре до балконов и окон должно быть не менее 1,5 м;
  • высота линий электропередач над дорогой должна быть не меньше 6 м, а над пешеходной частью не меньше 3,5 м;
  • дистанция от столба до дома не должно превышать 25 метров, если это расстояние больше – необходимо установить дополнительный столб;
  • расстояние от опоры ЛЭП до забора не менее, чем 1 метр, такое требование дает возможность обеспечить доступ к нему специалистов;
  • трубопровод любого вида не должен быть расположен ближе 1 метра к опоре, если на ней размещены неизолированные провода;
  • интервал между проводами при пролете до 6 метров нужен не менее 10 см, а свыше 6 метров – не менее 15 см;
  • ввод проводов в здание должен выполняться на высоте не менее 2,75 метров.

Есть ряд требований и к самим столбам. Они должны быть сделаны из негорючих материалов или пропитаны специальным защитным составом. Лимит их огнестойкости должен быть не менее 15 минут. Изоляторы проводов тоже нужны несгораемые. Самые популярные материалы для них – фарфор и стекло.

Кроме обязательных нормативных документов, строители должны придерживаться плана или проектной документации.

Получение техусловий (ТУ)

Начинать монтаж столбов под электричество нужно с получения ТУ (Технических условий). Выдает этот документ местная электросетевая организация. Чтобы заключить с ней договор на подключение в будущем, необходимо сделать заявку на получение к сетям. Здесь от домовладельца потребуется паспорт, свидетельство на земельный участок и свидетельство на дом.

Если мощность, выделяемая на подключение дома не больше 15 кВт, то проект электроснабжения организация требовать ее не должна. Для загородного дома, даже с большим количеством электроприборов, такой мощности будет достаточно.

После подачи заявки в течение 30 дней организация должна выдать вам ТУ. После этого вы можете начинать электромонтажные работы.

Этапы установки

Первый этап установки электрических столбов – планирование. Во время него выбирают материал столбов, их местоположение, рассчитывают мощность, которая будет на них приходиться.

На втором этапе монтажа делают разметку местности и подготовку грунта. Специалисты обозначают места установки столбов и просчитывают расстояние между ними. Сам грунт тоже нужно подготовить к установке, разровнять площадку, удалить корни деревьев и дерн.

Третий этап включает бурение ям для опор. Универсальное решение для этого – бурильные установки, которые размещают на платформе или автомобильном шасси. Бурение можно делать и с помощью ручного инструмента, например, если подъезд техники на участок сложно организовать.

Следующий этап – монтаж деревянных или бетонных опор ЛЭП, которые лучше всего подходят для загородных участков. Столбы устанавливают с помощью манипулятора и закрепляют в грунте. Перед этим обязательно нужно провести выравнивание опор по вертикали. Для более надежной фиксации можно использовать бетонирование. После установки самих опор на них крепят траверсы, которые покрывают антикоррозийной защитой. На завершающем этапе монтируют электрические провода.

Все работы по установке могут проводить только организации, имеющие допуск. В их штате должны состоять квалифицированные специалисты с соответствующим уровнем подготовки.

Монтаж проводки в дом

После подготовки и установки столба на участке, необходимо заняться вопросом подключения электричества к частному дому. Это можно делать, как с питающей опоры, если она расположена на участке, так и через промежуточный столб. Для их соединения используются следующие методы:

  • голый алюминиевый провод;
  • медный или алюминиевый кабель;
  • СИП (самонесущий изолированный провод).

Кабели могут быть проложены от промежуточного или питающего столба к дому не только воздушным путем, но и под землей. Такой способ используется гораздо реже, чем стальные тросы, протянутые по воздуху.

ctp.spb.ru

Конструкции опор линий электропередачи

class=»eliadunit»>



От автора

История развития опор начиналась с опор деревянных, не будем нарушать историю и для начала посмотрим конструкции деревянных опор.

Конструкции опор из дерева

Основа конструкции деревянных опор это столб – деревянный оцилиндрованный ствол дерева, пропитанный антисептиком.

Самая простая конструкция деревянной опоры это одиночный столб, со смонтированной арматурой для крепления проводов. Устанавливается такая опора в заранее приготовленную яму, глубиной  1850 мм и рассчитана на ВЛИ или ЛЭП напряжением до 1000 Вольт. То есть, для загородного поселка или дачного, садового товариществ  конструкции таких опор вполне подойдут. Однако, если почва влажная, болотистая, торфяная, то используется другая конструкция опоры- опора сборная.

Сборная деревянная опора

Сборная опора состоит из двух частей. Нижняя часть опоры это короткий бетонный столб, называется пасынок. Верхняя часть опоры это все тот же деревянный столб, пропитанный специальным составом на глубину заболони, называется стойка. Стыкуются обе части опоры с наложением и стягиваются, как минимум, в двух местах проволокой 6- 10 мм (10-8  витков). Пасынок может быть сделан из дерева. Иногда пасынок называют стул.

Однако одиночную опору можно использовать только, как опору промежуточную, на прямых участках. Для угловых и анкерных (конечных) опор применяется другая конструкция опоры – опора с подкосом или опора с оттяжкой.

Опора с оттяжкой

Опора с оттяжкой это одиночная опора, от верхней части которой устанавливается растяжка, так, чтобы компенсировать силу натяжения проводов. Например, угловая опора, на которой стыкуются две ветки линии под углом в 135° (поворот на 45°). Оттяжка ставится с противоположенной стороны линии по линии биссектрисы угла.

Оттяжки применяются редко и скорее для экономии денег. Более надежная конструкция опоры для угловых и промежуточных опор это опора с подкосом.  Подкос это столб (с пасынком или без него), установленная под углом от 20° к основной опоре.  Длина подкоса в земле 2300-2500 мм, на конце подкоса устанавливается ригель для прочности конструкции. На самом, деле не считается угол установки подкоса. Нормируется расстояние от вертикальной опоры до подкоса по поверхности земли (4000-4200 мм).

Для линий электропередачи напряжением 6000 и 10000 Вольт (6 и 10 кВ), применяются конструкции деревянных опор похожие на букву «Л». Конструкция этих опор, аналогична конструкциям железобетонных опор на аналогичное напряжение (о них чуть ниже).

П-образные опоры – рамы

Промежуточные П-образные опоры применяются в ЛЭП напряжением 35-154 кВ. Они позволяют удерживать большое количество проводов и значительно увеличить длину пролета (до 28-30 метров).

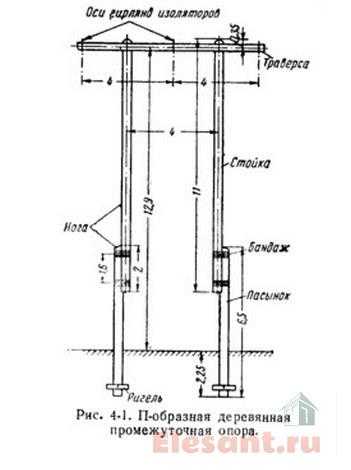

Конструкция  рамы и впрямь, напоминает букву П. Вертикальные стойки рамы это сборные опоры из столба и пасынка. Соединяются стойки рамы траверсой, на которую подвешиваются провода ЛЭП.

class=»eliadunit»>

Для увеличения прочности конструкции П-образной опоры ее усиливают перекрестными промежуточными стяжками. Называю их раскосы. Раскосы врубаются в стойки, а также скрепляются между собой в перекрестье.

Конструкции железобетонных опор

Железобетонные опоры по конструкции схожи с конструкцией деревянных опор. Вернее будет сказать, их конструкции полностью совпадает. Приведу пример конструкции железобетонной опоры для ЛЭП 6-10-16 кВ.

Эти опоры вполне можно назвать Л-образные. По конструкции это две стойки, установленные под углом 19°-20°. На одной стойке для устойчивости, устанавливается ригель, на второй стойке опорная плита. Применяются Л-образные опоры как анкерные и угловые опоры.

В завершении скажу, что конструкции и виды опор по назначению должны быть указаны в проекте ВЛИ и точно ему соответствовать.

©Elesant.ru

Другие статьи раздела: Воздушные линии электропередачи





class=»eliadunit»>

elesant.ru

разбивка трассы, сборка опор, установка

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

ЛЭП, то есть линия электропередачи, является системой электрического оборудования, посредством которого передается электроэнергия. Но строительство этой системы считается достаточно сложной операцией. Для её качественного выполнения необходимо большое количество людей, техники и материальных затрат. Использование высокопроизводительного оборудования и привлечение к строительству профессиональных работников может значительно ускорить монтаж ЛЭП и сроки его выполнения.

Сооружение ЛЭП

Этапы процесса возведения

Процесс установки линии электропередач можно разделить на два этапа: подготовительные и строительно-монтажные работы.

К подготовительным работам относятся:

  • знакомство с районом прохождения трассы;
  • разбивка трассы;
  • рубка просеков;
  • вырывание котлована.

Строительно-монтажные работы включают в себя:

  • развоз опор по местам;
  • их сборку;
  • установку;
  • монтаж изоляторов, проводов и тросов.

Знакомство с районом прохождения трассы

Строительство ЛЭП начинается со сборки и согласования всех необходимых документов. Количество документации довольно большое, так как получить разрешения нужно на всём протяжении будущей трассы, в том числе и на территории сельхозугодий и лесных массивов.

Разбивка трассы

Под разбивкой трассы понимают работы, относящиеся к определению проектных направлений линии на местности, а также мест под столбы ЛЭП. Трасса прокладывается таким образом, чтобы она не мешала движению пешеходов и транспорта. Кроме того, должны обеспечиваться нормальные условия для эксплуатационного обслуживания линии и её ремонта.

На этом этапе также устраиваются временные стройплощадки, а иногда и временные дороги. Все эти процедуры необходимы для того, чтобы впоследствии значительно ускорить строительные работы.

Развоз опор по местам

Их транспортировка выполняется с помощью машин, называемых автостволовозами. В случае невозможности доставить столбы для ЛЭП на автотранспорте, их перевозят воздушным путём.

Барабаны вместе с электропроводом необходимо перевозить только в вертикальном положении. А фарфоровые или стеклянные изоляторы, предварительно собранные в гирлянды, доставляются исключительно в деревянных контейнерах.

Сборка опор

Начинается с выкладывания железобетонных стоек вдоль высоковольтных линий (ВЛ). В некоторых случаях они могут поменять направление, в зависимости от особенностей рельефа местности.

Конструирование опоры

Если в момент сборки обнаруживаются какие-либо повреждения на отдельных деталях, то до их исправления работы прекращаются.

Процесс сборки желательно выполнять как можно ближе к тому месту, где опоры будут установлены.

Установка опор

Выполняется в основном кранами-установщиками или стреловыми кранами. Если необходимо подтянуть стойку, то применяется трактор.

Диаметр котлована, вырытого под опору, не должен превышать её диаметр более чем на 25%. В противном случае необходимо установить верхний ригель. С момента вырывания котлована перед возведением ЛЭП должно пройти не более суток.

Важно! Установку опор рекомендуется проводить в тёплое время года.

Столбы бывают железобетонными, деревянными или стальными, каждый из которых устанавливается по определённой технологии. Опоры из дерева перевозятся отдельными элементами, которые потом собирают с помощью болтов. Стальные столбы транспортируются также отдельными частями, но после сборки осуществляется восстановление покрытия против коррозии, которое, как правило, повреждается во время перевозки и сборки.

Монтаж столбов ЛЭП, сделанных из стали, требует обязательного возведения фундамента. Для железобетонных и деревянных опор наличие фундамента не обязательно.

Установить опоры в вертикальное положение совсем непросто, и занимает этот процесс несколько часов. Стальные опоры выравнивают с помощью металлических прокладок, которые ставят между верхом фундамента и пятой точкой опоры. Для вертикальной установки железобетонных и деревянных столбов используют оттяжки и упоры.

Монтаж опоры

После закрепления столбов, все временные растяжки убираются, а котлованы засыпаются и плотно утрамбовываются.

Монтаж изоляторов, проводов и тросов

Процесс монтажа начинается с доставки комплектующих к месту их раскатки. Провода и тросы раскатывают путём волочения от одного столба к другому. В это время должен вестись постоянный контроль правильности сматывания провода. Процедура волочения может производиться только в тех местах, где исключается возможность повреждения проводов: гладкий лед, трава, неглубокий снег.

Одновременно с раскаткой производится соединение проводов с грозозащитными тросами. Перед соединением необходимо тщательно очистить провод от всяческой грязи. Кроме того, с провода нужно удалить оксид алюминия и смазку на концах.

Важно! Эту процедуру следует выполнять очень быстро, пока не произошло окисление алюминия.

Установка столбов ЛЭП продолжается подъёмом проводов на опоры. Если провода располагаются вертикально, то их монтаж начинается сверху. А если имеются грозозащитные тросы, то установку начинают с них. Иногда провода поднимают вместе с монтажными роликами и гирляндами изоляторов. В этом случае сборка гирлянд производится заблаговременно.

Тип изоляторов и их количество в одной гирлянде зависит от материала опоры, напряжения линии и механических нагрузок. Гирлянды собираются вершинами в сторону подъёма. Все элементы арматуры, кроме поддерживающего или натяжного зажима, должны находиться в гирлянде.

Подъём гирлянды, провода и монтажного подвеса производится при помощи такелажных блоков, которые крепятся на траверсе опоры.

Монтаж опор ЛЭП выполняется строго по технологическим картам, в которых прописан порядок проведения работ, число рабочих, а также перечислены вспомогательные технические устройства, требуемые в процессе строительства.

Установка ЛЭП

rusograda.ru

Железобетонная и деревянная опора ЛЭП монтаж и требования

Железобетонная и деревянная опора ЛЭП монтаж и требования

Опора ЛЭП

Для электрификации небольших населенных пунктов, расположенных в сельской местности, применяются линии электропередач малой мощности. Монтаж абонентских опор ЛЭП для проведения в такие места осуществляется согласно правилам устройства электроустановок (ПУЭ) от 2003 года. Это достаточно объемный документ, так что давайте уделим внимание основным техническим моментам.

Общие требования к опора ЛЭП

Столб под электричество должен иметь высоту не менее шести метров, если линия электропередач пересекает проезжую часть, и не менее трех с половиной метров, если не пересекает. Расстояние между двумя соседними проводами при высоте столба ниже шести метров составляет десять сантиметров, если высота столба составляет шесть метров и более — то пятнадцать сантиметров. Минимальное сечение провода зависит от выбранного материала.

Запрещается устанавливать столбы и любые другие элементы ЛЭП в непосредственной близости от жилых и нежилых строений, минимально допустимое расстояние составляет полтора метра. Монтаж абонентских опор ЛЭП должен происходить с таким учетом, чтобы они не мешали проезду автотранспорта и движению пешеходов. Если есть вероятность наезда автомобиля на опору, столб в таком месте оснащается отбойной тумбой.

Ответвление от опоры к частному дому обязательно должно быть заизолировано. Высота ответвления должна составлять 2,75 м и более, длина такого провода не должна превышать 25 м. Ввод электрического провода в дом происходит под определенным углом, а также обязательно изолируется от попадания воды. Для подсоединения двух электропроводов друг к другу используются зажимы или сварка. Подключение частных домов и поселков к линиям электропередач самостоятельно запрещается, для этой цели необходимо вызывать специалистов-электриков от владельца сети.

Требования к опорам ЛЭП

А теперь рассмотрим подробнее, каким требованиям должен соответствовать столб под электричество. Он может быть деревянным, металлическим железобетонным или смешанным: деревянная опора на бетонном основании. На практике чаще всего происходит монтаж абонентских опор ЛЭП из дерева, так как это самый бюджетный и доступный материал.

Согласно требованиям ПУЭ, конструкция должна нести только огнеупорные элементы, которые способны выдержать воздействие открытого пламени в течение пятнадцати минут. А как же тогда часто встречающиеся деревянные столбы? Все просто, перед установкой древесину пропитывают специальным составом для придания огнеупорности. В качестве изоляторов используются стеклянные и фарфоровые элементы.

Каждый столб под электричество должен быть пронумерован на высоте двух с половиной или трех метров. В этом месте обязательно должен быть указан порядковый номер конкретной опоры, телефон владельца данной ЛЭП и ширина охранной зоны вокруг конструкции. Опоры также принято окрашивать для защиты их от коррозии, вызванной атмосферными осадками.

Деревянные опоры

Диаметр деревянного столба должен составлять не менее 14 см для линии электропередач и не менее 12 см для опоры, передающей электричество к частному дому. Деревянные столбы, если они не изготовлены из лиственницы, обязательно подлежат обработке антисептиком для защиты от гниения (лиственница устойчива сама по себе). Уровень заглубления опор, как ни странно, Правилами не регламентируется, обычно это решение принимается на месте в зависимости от типа почвы.

деревянная опора лэп

Железобетонные опоры

Железобетонные опоры являются вторыми по популярности после деревянных, в населенных пунктах вблизи от крупных городов они даже более распространены. Чаще всего железобетонные столбы под электричество имеют А-образную форму (опора с подкосом) и обладают прямоугольным сечением. Внутри опоры предусмотрен заземляющий спуск для электропровода.

жб опора лэп

Изготавливаются эти железобетонные изделия на заводах методом вибрирования, на монтаж абонентских опор ЛЭП они попадают в уже готовом для установки виде. Также существуют разновидности опор с круглым или овальным сечением, они изготавливаются методом центробежного уплотнения бетона в центрифуге. Нижняя часть железобетонных опор зачастую окрашивается в белый цвет.
Фирма ООО «Электросити» предлагает Вам, приобрести готовые комплекты для самостоятельного монтажа щита учета или заказать монтаж «под ключ». При заказе монтажа вы получаете официальную гарантию на приемку и гарантию на используемые материалы. Звоните и заказывайте: +7(495) 409−60−23 или пишите нам на почту [email protected]

Твитнуть

Поделиться

Плюсануть

Поделиться

Отправить

Вотсапнуть

Главная —
Монтаж опор ЛЭП —
Опора ЛЭП

trubostoyka.net
