Монтаж провода сип своими руками

Монтаж СИП провода – этапы и требования

Сооружение новых электрических линий или реконструкция старых требует определенного подхода к монтажным работам, которые обозначены правилами и стандартами. К примеру, в линиях напряжением 0,38 кВ применяются самонесущие провода СИП изолированного типа. Именно такие электрические линии гарантируют высокую надежность эксплуатации, плюс ко всему ремонт СИП проводам необязателен. Поэтому сама эксплуатация СИП линий требует только профилактических осмотров, которые проводятся с определенной периодичностью. Цель этой статьи – монтаж СИП, по каким правилам проводятся монтажные работы.

Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

Требования к монтажу, его этапы

  • Сам монтажный процесс начинается с расчистки трассы. Необходимо срезать деревья или крупные ветки, которые могут касаться воздушной линии, и которые могут мешать установке опорных столбов.
  • Далее производится раскатка самого провода СИП и его регулировка. Здесь есть очень важный момент. Провода не должны касаться бетонных опор и металлических конструкций, а также земли.

Внимание! Если производится прокладка новой трассы, то металлические крепежные изделия должны быть прикреплены на опорах еще до их установки. Это упрощает сам процесс крепления, ведь наверху это сделать будет непросто. Во всяком случае, для этого потребуется спецтехника или придется электрикам использовать когти.

  • Что касается крепления кронштейнов, то они устанавливаются на опорах в верхней их части, скрепляемые металлической лентой. При этом концы ленты между собой крепятся специальным устройством, который называется скреп. Это приспособление, во-первых, закрепляет ленту, во-вторых, стягивает ее, в-третьих, убирает ее излишки.
  • Производится установка опорных столбов в подготовленные заранее колодцы. Здесь важно соблюсти их ориентацию, то есть, кронштейны всех столбов должны быть направлены в одну сторону.
  • Далее, производится монтаж проводов.

Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

Монтаж проводов СИП

Необходимо обратить внимание на то, что установка и крепление провода СИП (его технические характеристики определяют воздушную установку) осуществляется только на основе технологических карт и схем, для чего используются определенные инструменты, приборы, арматура и механизмы. Сам монтажный процесс можно проводить только при температуре не ниже +20С.

Предварительно провод СИП раскатывают, используя канат-лидер и раскаточные ролики. Данная монтажная технология обеспечивает защиту самого провода от механического повреждения, плюс обеспечивает качество долгосрочной эксплуатации всей электрической воздушной трассы. Конечно, соблюдение требований техники безопасности является основным правилом монтажа СИП провода. Необходимо отметить, что провода можно раскатать и вручную без использования спецтехники. но для этого должны быть учтены определенные условия:

Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

  • Сечение СИП провода не должно быть больше 50 мм².
  • Максимальный пролет между опорными столбами не больше 100 м.

Кстати, эти условия часто можно встретить в загородных поселках, поэтому монтажники весь процесс проводят, не используя раскаточных механизмов.

Раскатка СИП вручную

На какие этапы делится ручная раскатка СИП?

  • Устанавливается барабан с проводом.
  • Производится соединение СИП с канат-лидером.
  • Раскатка сдвоенного материала по роликам.
  • Осуществляется крепление провода и его натяжка.
  • Крепление в зажимах.

А теперь некоторые основные моменты ручного монтажа. Барабан устанавливается от первой опоры на расстоянии не меньше высоты самого столба, обычно оно больше. Канал-лидер к проводу крепится верлюгой и монтажным чулком. На сам столб устанавливается ролик, поддерживаемый ремнем. На остальные промежуточные столбы ролики устанавливаются при помощи крюков.

Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

Теперь сам монтаж. Оно должен проводиться параллельно установке роликов на опорах. То есть, установили ролик, хорошо его закрепили, после чего через него протаскивается канат-лидер, далее пучок самого провода. Все это делается наверху, так что один человек должен там находится. Остальные работники помогают раскатывать барабан и подавать ролики и инструменты.

Внимание! Раскатка барабана, а, значит, и самого кабеля должна проводиться со скоростью не больше 5 км/ч. Как уже было сказано выше, при этом сам провод не должен касаться металлических, бетонных поверхностей, а также грунта.

Теперь можно проводить натяжку электрической трассы. Для этого на первом столбе прикрепляется лебедка, на которой установлен динамометр, и лягушка (это тендер). С помощью лебедки производится натяжка, при этом состояние качества провеса определяется по специальным таблицам. Перед натяжкой противоположный конец провода необходимо закрепить на последнем столбе анкерным зажимом. При этом оставляется не очень длинный свободный конец, который в дальнейшем используется для последующего подключения или соединения с другим участком. Если натяжка закончена, то надо дать некоторое время, чтобы провод еще провис под собственным весом. Если размер провиса после этого не изменился, то можно переходить к следующему этапу. Если провис увеличился, то придется подтянуть СИП лебедкой.

Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

Теперь на обоих столбах надо закрепить провод анкерными зажимами наглухо. Сам жгут стягивается стельными хомутами. После чего можно снять лебедку и подрезать концы кабеля под необходимый размер. На промежуточных опорах СИП провод с роликов укладывается в поддерживающие зажимы.

Так как по опорным столбам будет прокладываться и нулевая жила, и фазные, то между ними обязательно устанавливаются так называемые отделительные клинья. Нулевая жила укладывается в зажим, а фазные жилы устанавливаются на расстоянии 15 см от зажима и крепятся стяжными хомутами по разные стороны от него. Третья фаза закрепляется на среднем стяжном хомуте. Он, в свою очередь, вставляется в специальное отверстие, расположенное в самом зажиме.

Все, можно считать, что один участок провода СИП закончен.

Как соединить участки

Для того чтобы соединить между собой два конца провода СИП, необходимо использовать специальный зажим. Он герметичный и очень прочный. Поэтому перед соединением концы двух участков зачищаются и вставляются в зажим. Далее, на него надевается матрица (она шестигранная) ручного гидравлического пресса. После чего пресс приводится в действие рукояткой. Качать надо до того, пока матрица не сожмется до конца.

Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

Если есть необходимость провести ответвление от основной трассы, то лучше всего использовать прокалывающие зажимы. Здесь нет необходимости очищать СИП провод от изоляции и проводить прямое соединение жил. Просто надо установить зажим и создать необходимое на него давление. При этом зубцы контактных пластин проникнут сквозь изоляцию и плотно соприкоснутся с голым проводом. Для герметизации концов зажима устанавливают специальные колпачки.

Заключение по теме

Вот такие требования и такая технология используется для прокладки воздушной линии, где в качестве провода используется СИП, технические характеристики которого дают возможность использовать его на открытом воздухе. Инструкция прокладки трассы достаточно проста, нет особых ограничений. Главное – точно следовать монтажной технологии изолированных самонесущих проводов. Кстати, при подводке к дому на его стене необходимо установить анкерный зажим. Он и будет являться конечным крепежным элементом. И последнее – монтаж провода своими руками сделать не проблема, но этого делать не рекомендуется. Пусть этим занимаются профессионалы.

Проколы для кабеля СИП – конструкция, выбор и установка

  • Прокладка кабеля в траншее – нормы и требования

  • Какие бывают требования к уличным светильникам на столб

    Технология монтажа и ремонта провода СИП на опорах

    Для строительства и реконструкции современных линий электропередач давно используют провода СИП. Они отличаются высокой надежностью и редко требуют ремонта. Часто ВЛИ достаточно проведения профилактических мероприятий или просто осмотра. Сегодня изолированный провод стали широко применять не только для строительства магистрали, но и для подключения ввода здания.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Монтаж кабеля на столбы

    Воздушные линии электросети с проводами СИП называют ВЛИ. Их монтаж традиционно начинается с расчистки территории от деревьев, кустарников, других возможных препятствий, мешающих раскатывать и натягивать провода на опорах.

    При строительстве новой линии электросети, крепление к столбу кронштейнов для провода удобней делать на земле до его установки. Крепление кронштейнов к опорам выполняют хомутом из стальной ленты устойчивой к коррозии. После затяжки излишки ленты удаляют.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Столбы с крепежными кронштейнами устанавливают и приступают к укладке воздушных линий электросети. Монтаж СИП на опорах происходит с применением комплектующих при наружной температуре воздуха не ниже 20 о С. Технология монтажа СИП имеет свою особенность, связанную с раскаткой провода. Она обеспечивает защиту изоляции от повреждения. Провод раскатывают с барабана, установленного на машине. На опорах СИП распределяют с помощью роликов и натяжного каната – лидера.

    Ручная раскатка проводов

    Технология раскрутки с катушки СИП предусматривает ручное выполнение процесса при условии, что участок ограничен ста метрами, а сечение фазных жил не превышает 50 кв. мм. Допускается ручная раскатка провода в населенных пунктах, где длина пролета не превышает 50 м. Технология ручной раскатки имеет следующую очередность:

    1. Возле первой анкерной опоры, где будет начинаться линия электросети, устанавливают барабан с проводом. Его расстояние до столба должно быть не меньше высоты самой опоры. Монтажным чулком к концу СИП крепят канат.Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода
    2. На каждом промежуточном столбе устанавливают ролики, одновременно укладывая в них канат. Под контролем электромонтера провод протягивают по опорам. Прокладка происходит плавно без рывков с одновременным вращением барабана и натягиванием каната. Максимальная скорость ручной раскатки не должна превышать 5 км/ч, при этом исключают касание СИП грунта и любых строительных конструкций.Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода
    3. На последнем столбе линии электросети нулевую жилу фиксируют зажимом к анкерному кронштейну. За кронштейном оставляют свободный выступ жил для дальнейшего подключения.

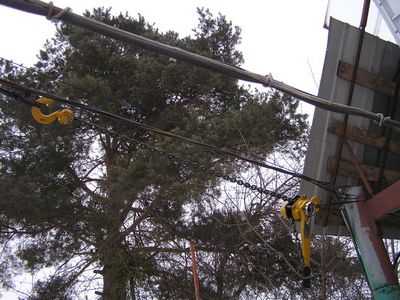

    4. После раскладки проводов на опорах начинается их натяжка. К первому столбу фиксируют лебедку с измерительным прибором – динамометром. Натяжку производят с определенным усилием, отображаемым динамометром. Силу натяжения определяют по таблицам, одновременно осматривая качество натяжки провода между столбами. После натяжки всей линии электросети, изолированный провод оставляют отвисеться на некоторое время.
    5. Дальнейший монтаж на первом столбе предусматривает крепление к кронштейну зажима и фиксации в нем нулевой жилы. Жгут проводов стягивают хомутами, снимают лебедку и транспортировочный ролик. СИП отрезают от бухты, оставляя концы необходимой длины.
    6. На промежуточном столбе провода с ролика перекладывают в зажим. Пластиковыми клиньями отделяют несущую жилу от фазных проводов, одновременно крепя ее фиксаторами в зажиме. После снятия раскаточного ролика, все жилы стягивают хомутами на расстоянии 150 мм от зажима с обеих сторон. Промежуточным хомутом стягивают и закрепляют фазные жилы под зажимом.Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    На данном этапе монтаж СИП в одном пролете окончен. Следующие пролеты монтируют аналогичным методом.

    Соединение кабеля

    Уложив самонесущий провод на опорах, нужно подключить его к основной линии электросети и вести от него ввод к дому:

    1. Соединение кабеля с магистралью электросети выполняют герметическими зажимами, обеспечивающими хороший контакт. Соединение предусматривает снятие изоляции с провода, после чего на его конец надевают зажим. Прессом охватывают край зажима, сдавливая его до смыкания двух частей матрицы. Конец другого соединяемого провода закрепляют аналогичным способом. Соединить СИП с неизолированными магистральными проводами можно этими зажимами или гильзами для голых проводов. Во втором случае гильзы должны дополняться материалами для герметизации.Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода
    2. Чтобы подсоединить ввод постройки к магистрали с голых проводов, используют ответвительные зажимы. Обычно для ответвлений используют СИП без нулевого провода. Тогда жилы одинакового сечения одной фазы крепят в одном зажиме всем жгутом.
    3. Соединить ввод дома без снятия изоляции с магистрального провода можно прокалывающим зажимом. Во время затягивания болтов, зубцы зажима прокалывают изоляцию провода, контактируя с алюминиевой жилой. Усилие затягивания болтов определяется по срыву калибровочной головки.

    Подключение ввода здания к магистрали

    Соединить своими руками ввод дома с общей магистралью лучше кабелем СИП-4. Самонесущий провод состоит из четырех скрученных между собой жил одинакового сечения. Существует два способа сделать ввод в дом.

    Наземный способ от столба

    Наземный способ представляет собой подключение внутренней проводки дома к ближайшему столбу. Опора не должна располагаться далее 25 м от постройки, иначе придется устанавливать дополнительный столб возле дома на расстоянии 10 м. Между столбами подводящий к дому провод для подачи электричества должен находиться не менее 6 м от земли.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Подключение своими руками самонесущего провода к магистрали выполняют зажимами. Но прежде надо разложить СИП по стене дома. Чтобы провод прочно держался на фасаде, по стене крепят анкерные зажимы. Они представляют собой кронштейн с петлей, крепящийся к стене дюбелем. Чтобы закрепить кабель, его надо просто притянуть этой петлей. Установка кронштейнов на стене требует соблюдения правил безопасности, по которым расстояние между крепежами и землей должно быть не менее 2,75 м.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Далее идет ввод уличного кабеля в дом. Если электрический щиток установлен на внешней стене дома, то кабель СИП подводят только к нему. Подключение внутренней проводки до щитка делают кабелем ВВГнг. Он более эластичный и меньший в диаметре. Расположение электрощита внутри дома потребует ввод СИП сквозь стену, хотя многие электрики рекомендуют выносить щит наружу и вести от него в дом кабель ВВГнг. СИП разрешено использовать для наружных и внутренних работ, так что проще его сразу завести внутрь дома. Только в стене, где будет проходить СИП, надо установить металлическую гильзу.

    Когда все коммуникации проложены, осталось сделать подключение ввода к магистрали на столбе. Подключение своими руками выполняют в таком порядке:

    1. К стене дома и столбу крепят анкерные кронштейны.
    2. Возле дома провод закрепляют зажимом к кронштейну.
    3. Роликовым блоком СИП натягивают между постройкой и столбом.
    4. Край кабеля на столбе фиксируют зажимом с петлей, надевая его на анкерный кронштейн.

    Теперь осталось только присоединить подходящими зажимами отводной кабель к общей магистрали.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Подземный способ от столба

    Подключение ввода подземным способом более актуально, так как провод защищен он негативного влияния атмосферных явлений, пожара и случайного обрыва. Подземный монтаж происходит в таком порядке:

    1. Вводной кабель опускают со столба в прокопанную к дому траншею. Минимальная глубина траншеи составляет 80 см. Участок под дорогой углубляют до 1 м.
    2. В траншее СИП укладывают в металлической или пластиковой гильзе. Такая же гильза должна выходить из грунта вверх по столбу, высотой не менее 2 м;
    3. При обратной засыпке траншеи на поверхности устанавливают сигнальные маяки, предупреждающие о прохождении кабеля.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Ввод кабеля в дом делают под фундаментом через гильзу или поднимают по стене, если распределительный щит находится на улице.

    Ремонт СИП

    В процессе эксплуатации провод на отдельных участках может повредиться, что потребует произвести его ремонт. Для фазной или нулевой жилы ремонт небольшого участка поврежденной изоляции выполняют без снятия напряжения. Поврежденную жилу отделяют пластиковыми клиньями от общего жгута и накладывают на нее двойной слой клеящей изоляции, после чего клинья удаляют.

    Ремонт фазной жилы длиной не более 2 м в пролете выполняют без замены всего жгута. Поврежденный участок жилы отделяют клиньями и делают ее замену. Для этого берут аналогичной марки и сечения кусок провода и вставляют его вместо поврежденного отрезка. Подключение концов выполняют ответвительными зажимами. Возможно применение прокалывающего зажима без снятия изоляции.

    Ремонт длинного участка поврежденных жил производится после отключения электричества. Пролет с участком, требующим замены, заземляют с обеих сторон. Кабель отсоединяют на всех ответвительных зажимах и при помощи канатов опускают на землю. Дальнейший ремонт заключается в замене поврежденного участка, после чего весь пролет поднимают на опоры для подсоединения к магистрали.

    Ремонт ответвления к дому делают при повреждении более 20% провода от общей его длины. Работы могут проводиться со снятием напряжения или под напряжением, но нагрузка потребителя должна быть отключена. Вводной кабель отсоединяют на ответвительных зажимах. Первой отключают фазную жилу на опоре, а затем – нулевую. Конец провода подвязывают к опоре, чтобы предотвратить его падение. Освободив от анкерного кронштейна, СИП опускают веревкой на землю, где и производится его ремонт. Поднятие на опору и подсоединение к магистрали происходит в обратной последовательности.

    Правильный монтаж СИП, вовремя выявленный поврежденный участок кабеля и его ремонт обеспечит бесперебойную подачу электричества потребителю.

    Монтаж кабеля СИП от столба к дому

    1. Преимущества СИП
    2. Выбор сечения и марки СИП
    3. Ввод электричества в дом
    4. Подключение к сети от столба

    Подводка электричества к частным жилым домам в большинстве случаев осуществляется с помощью СИП, то есть самонесущего изолированного провода. В этом случае выполняется воздушное ответвление от ЛЭП и дальнейшее подключение к объекту. В соответствии с требованиями, монтаж кабеля СИП от столба к дому должен производиться только квалифицированными специалистами. Это связано со спецификой и особенностями такого подключения, зависящего от многих факторов. В состав СИП входят жилы из алюминия, поэтому он не годится для прокладки внутри помещений, а используется лишь при выполнении наружных электромонтажных работ.

    Преимущества СИП

    Кабель марки СИП пользуется широкой популярностью при устройстве воздушных ЛЭП и подключении потребителей. Полностью он называется самонесущим изолированным проводом, состоящим из нескольких жил, скрученных в общий жгут. Вся структура покрыта изоляционным слоем, материалом для которого служит светостабилизированный термопластичный или сшитый полиэтилен.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Кабель СИП по своим техническим характеристикам значительно превосходит провода старого образца А и АС, применявшиеся ранее. Они не имели изоляции, каждая жила монтировалась отдельно, на индивидуальных изоляторах, размещаемых на траверсах. С появлением СИП монтаж существенно упростился. Жгут кабеля просто закрепляется на опоре, после предварительного натяжения его лебедкой или другим аналогичным устройством.

    Стало возможно монтировать СИП по стенам, чего нельзя было делать, используя старые провода. Данная особенность имеет большое значение для стесненных городских условий, позволяет применять укороченные опоры и располагать кабель рядом со слаботочными линиями. Технология монтажа дает возможность существенной экономии материальных ресурсов и денежных средств. Например, кабелю СИП не требуются такие широкие просеки под ЛЭП, как это было при использовании старых проводов. Кроме того, значительно сократилось количество обрывов, перехлестываний и связанных с этим коротких замыканий. Очень трудно порвать четыре жилы, скрученные в единый жгут.

    Кабель СИП обладает повышенной устойчивостью к атмосферным осадкам и низким температурам. На обычные провода без изоляции в зимнее время регулярно намерзает лед, что приводит к их обрыву. Благодаря полиэтиленовой изоляции, на кабелях СИП никогда не появляются наросты снега и льда. Снег и влага просто скатываются с изоляции без какой-либо задержки. Исключение составляет двухжильный СИП-1, имеющий оголенную несущую жилу. В кабеле СИП-4 с четырьмя жилами несущая жила расположена внутри жгута, а в других кабелях этого типа все жилы изолируются, в том числе и нулевые.

    В настоящее время все поставщики электроэнергии требуют использовать СИП для всех новых подключений. Это позволяет избежать несанкционированных подключений, как это было раньше с неизолированными проводами старого образца. Используя соответствующие приспособления, стало возможным выполнять различные операции по отводам и подключениям, не снимая напряжения с линии. Наличие изоляции привело к резкому снижению вероятности поражения током и повышению общей электробезопасности.

    Несомненным достоинством СИП считаются минимальные потери электроэнергии при передаче на большое расстояние. Реактивное сопротивление этих кабелей почти в 3 раза ниже по сравнению с обычными воздушными линиями.

    Выбор сечения и марки СИП

    При выборе необходимой марки кабеля СИП необходимо учитывать следующие факторы:

    • Назначение воздушной линии.
    • Условия эксплуатации, места прокладки и основные требования безопасности.
    • Количество фаз, которые требуется подключить.
    • Общая мощность предполагаемой нагрузки.

    Конструктивные особенности кабеля СИП:

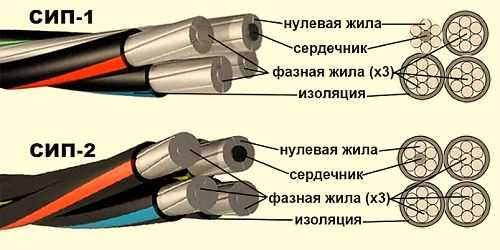

    • В СИП-1: стальной сердечник нулевой несущей жилы не изолирован.
    • В СИП-2: имеется изоляция у нулевой несущей жилы.
    • В СИП-3: среди всех жил каждого отдельного провода есть армированный сердечник. Каждый такой провод помещен в изоляцию.
    • В СИП-4: в изолированных жилах сердечники отсутствуют.
    • В СИП-5: в нем также нет сердечников, изоляция выполнена из светостабилизированного полиэтилена. Кабель с маркировкой «НГ» не подвержен горению и отличается повышенной стойкостью изоляции. Это дает возможность прокладывать линии внутри зданий. Однако данный тип кабеля еще не сертифицирован и не применяется.

    Проще всего выбрать сечение кабеля СИП. Простота выбора связана с тем, что величина минимального поперечного сечения жил составляет 16 мм 2. Этого вполне достаточно для того, чтобы обеспечить электроэнергией среднестатистический частный дом. При таком сечении будут нормально работать все бытовые приборы и оборудование, включенные на полную мощность.

    Если же требуется выполнить ввод кабеля для многоквартирного дома, то его сечение рассчитывается в соответствии с силой тока по специальным таблицам. Чаще всего используются СИП с двумя жилами – фазой и нулем или четырьмя жилами, когда добавляется еще две фазы. Крайне редко используются пятижильные кабели с дополнительным защитным проводником РЕ.

    Ввод электричества в дом

    Как уже отмечалось, подключение вводного кабеля должно выполняться представителями специализированной организации, занимающейся электроснабжением.

    В настоящее время жилой дом может быть подключен к ЛЭП тремя основными способами:

    1. Прокладка воздушной линии от столба с использованием алюминиевых неизолированных проводов. Этот способ считается наиболее опасным и на практике его применение значительно сократилось.
    2. Устройство ввода от воздушной линии самонесущим изолированным проводом (СИП-кабелем). Надежная изоляция позволяет избежать коротких замыканий в любых ситуациях, а в случае обрыва кабеля опасность поражения током для людей отсутствует.
    3. Ввод в дом специальным бронированным кабелем, прокладываемым под землей. Этот способ считается наиболее безопасным, особенно для деревянных домов, но и более дорогостоящим.

    Поскольку основной темой является СИП-кабель, на его использовании в качестве ввода стоит остановиться более подробно. Данный способ пользуется широкой популярностью, благодаря своим конструктивным особенностям и техническим характеристикам. Однако при использовании этого кабеля, необходимо соблюдать определенные условия, особенно в вопросах его прокладки по стене деревянного дома.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Очень многие специалисты являются противниками расположения СИП даже в каменных и кирпичных домах. Они считают изоляцию проводов недостаточно надежной по физическим характеристикам прочности. В связи с этим, СИП-кабели не должны контактировать с любыми видами строительных конструкций. Такая перестраховка объясняется защитой воздушной линии от короткого замыкания автоматом, который рассчитан на очень большой эксплуатационный ток. То есть, отключение защитного выключателя, установленного на подстанции, происходит с определенной задержкой. За это время мощная электрическая дуга с высокой температурой вполне способна поджечь сухие конструкции деревянного дома. Однако существует множество сторонников такого способа прокладки при условии соблюдения определенных мер безопасности.

    Одним из таких способов является использование для ввода металлической толстостенной трубы, которая эффективно локализует действие электрической дуги. Особое внимание следует обращать на вход и выход кабеля СИП из трубы. Во избежание возможного перетирания провода о торцовую часть трубы, обеспечивается его дополнительная защита с помощью гофрированной трубки.

    Одним из вариантов устройства ввода может быть устройство перехода от алюминиевых жил СИП на кабель, запланированный для прокладки внутри деревянного здания. Он должен быть огнестойким и не распространять горение. Эта часть ввода, протянутая до щитка, дополнительно защищается автоматическим выключателем. Автомат также применяется, когда используются неизолированные провода, подключенные к отрезку соединительного кабеля. Во всех случаях номинальное значение автомата должно быть выше на одно значение по сравнению с вводным щитом.

    Подключение к сети от столба

    После рассмотрения технических особенностей ввода кабеля СИП следует более подробно остановиться на способах его монтажа и подключения к домашней электрической сети от столба.

    Данный участок считается очень ответственным, поэтому все работы должны проводиться квалифицированными специалистами организации – поставщика электроэнергии. Чаще всего используется подводка электропитания по воздуху. Этот способ наименее затратный, как по времени, так и по материальным ресурсам.

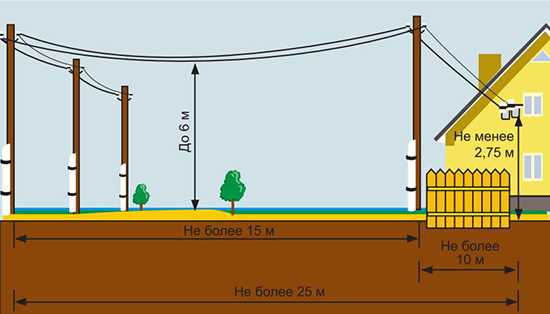

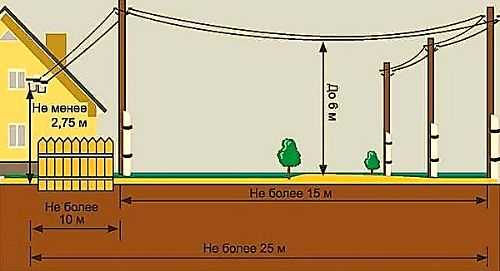

    В соответствии с нормативными требованиями, высота ввода кабеля в здание должна составлять не менее 2,75 м. Если высота дома соответствует этой норме, выполняется монтаж распределительного щитка с УЗО на стену. Затем к нему подключается кабель, идущий от столба. При меньшей высоте дома устанавливается специальная стойка из металлической трубы. Ее форма может быть прямая или изогнутая, называемая гусаком. Каждый из вводов отличается собственным способом крепления к стене.

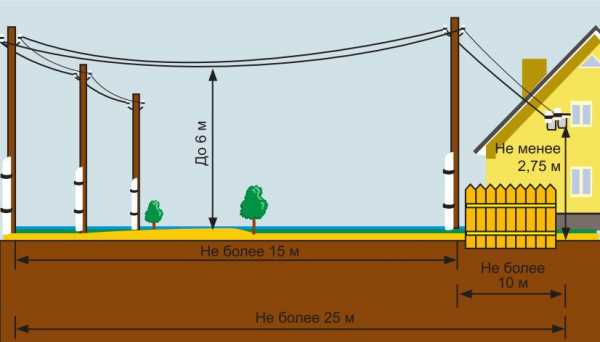

    Расстояние от столба до точки ввода должно быть не более 10 метров. Если расстояние превышено, в этом случае устанавливается дополнительная опора. Расстояние от нее до воздушной ЛЭП составляет не более 15 метров.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Для отвода от воздушной ЛЭП на расстояние до 10 м используется медный провод, сечением 4 мм. Если расстояние составляет 10-15 м, сечение увеличивается до 6 мм. Диаметр алюминиевых проводов СИП во всех случаях составляет не менее 16 мм.

    Стоимость медных проводов значительно выше по сравнению с алюминиевыми. Поэтому для подводки электричества осуществляется монтаж кабеля СИП от столба к дому или используются обычные алюминиевые провода. Эта процедура может выполняться разными способами. В первом случае между столбами натягивается трос или несущий провод, к которому токопроводящий кабель прикрепляется специальными хомутами. Второй вариант с использованием кабелей СИП не требует дополнительных опор и креплений. При его монтаже применяются стеклянные, полимерные или фарфоровые изоляторы вместе со специальной арматурой.

    Специальная арматура начала использоваться сравнительно недавно и уже завоевала широкую популярность. Она обладает определенным запасом прочности, обеспечивающим защиту кабеля при аварийных ситуациях. Под механическими воздействиями происходит разрушение арматуры, а кабель остается целым, без нарушения электроснабжения. От места касания вводным кабелем деревянной стены дома и до места, где устанавливается щиток, провод СИП укладывается в стальную трубу.

    Основным недостатком воздушного ввода является открытая проводка с высокой вероятностью ее повреждения. Кроме того, наличие висящих проводов создает ограничения для проезда автокранов, и другой крупногабаритной техники.

    Источники: http://onlineelektrik.ru/eprovodka/cabeli/montazh-sip-provoda-etapy-i-trebovaniya.html, http://sarstroyka.ru/remont/elektrika/montazh-provoda-sip.htm, http://electric-220.ru/news/montazh_kabelja_sip_ot_stolba_k_domu/2016-12-03-1132

  • electricremont.ru

    Монтаж СИП кабеля от столба к дому: виды провода, особенности подключения

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить проводаДля подвода электроэнергии к загородному дому чаще всего применяется самонесущий изолированный провод — СИП. В такой ситуации выполняется воздушная проводка от ЛЭП с последующим подсоединением к строению. Так как при монтаже СИП кабеля от столба к дому нет необходимости использовать изоляторы специальной конструкции, все работы могут быть выполнены владельцем дома, но при условии строгого соблюдения техники безопасности.

    Виды и технические характеристики

    СИП — провод, состоящий из нескольких токоведущих алюминиевых жил. Именно поэтому он не подходит для прокладки электропроводки внутри строения, где следует применять проводники из меди. Существует несколько типов кабеля:

    1. Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить проводаСИП-1 — четырехжильный проводник, применяемый для передачи 3-фазного тока напряжением не более 1 кВ. С помощью трех жил подключаются фазы, покрытые полиэтиленовым изоляционным слоем. Нулевая жила имеет металлический сердечник, а изоляция на ней отсутствует.
    2. СИП-2 — отличается от первого типа лишь материалом защитного слоя токоведущих жил.
    3. СИП-3 — провод с одной жилой, защищенной изоляцией из светостабилизированного полиэтилена. Для увеличения прочности кабель имеет стальной сердечник, встроенный в жилу. Проводник применяется в электромагистралях напряжением не более 35 кВ.
    4. СИП-4 — используется для передачи напряжения до 1 кВ и имеет 4 токоведущие жилы, каждая из которых покрыта слоем светостабилизированного полиэтилена. Распространен в дачных товариществах для подведения электричества к домам.
    5. СИП-5 — состоит минимум из двух жил, защищенных слоем полиэтилена. Применяется в электросетях с напряжением менее 1 кВ.

    Кабель может эксплуатироваться в широком температурном диапазоне, составляющем от -60 до 60°C. Однако монтаж должен проводиться при температуре не ниже -10°C. Срок эксплуатации составляет не менее 40 лет.

    Преимущества и недостатки

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить проводаТехнические характеристики кабеля СИП в сравнении с проводниками старого образца были значительно улучшены. Ранее для подвода электроэнергии к строениям активно использовались провода марок АС и А. Они были лишены защитного слоя и каждая их токоведущая жила монтировалась отдельно с помощью специальных изоляторов, установленных на траверсе.

    С появлением на рынке СИП монтажные работы заметно упростились. Достаточно закрепить жгут проводника на опоре, обеспечив затем предварительное натяжение. Кроме этого, СИП можно прокладывать по стенам, что крайне важно в условиях города, так как можно использовать укороченные опоры, располагая провод около линий с небольшим показателем тока.

    Кабель отличается хорошей устойчивостью к низким температурам и атмосферным осадкам. С началом его использования заметно сократились потери энергии при передаче на большие расстояния. Это связано с тем, что показатель реактивного сопротивления проводника в 3 раза меньше, пр сравнению с простыми воздушными линиями.

    Однако есть у этого провода и несколько недостатков:

    1. Его стоимость, по сравнению с аналогами без защитного слоя, выше примерно на 25%.
    2. Провод может использоваться только для создания воздушных линий электропередач.
    3. Если на магистрали используется устаревшее или сильно изношенное оборудование, монтаж СИПа от столба к дому будет затруднен.

    Рекомендации по подключению

    Перед началом проведения работ под ЛЭП и в радиусе установки оборудования для регулировки и растяжки кабеля необходимо удалить кустарник и деревья. В противном случае при раскатке проводника можно повредить изоляционный слой. А также желательно заменить старые опоры и использовать современную крепежную арматуру.

    Раскатка провода

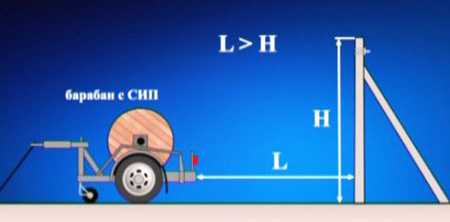

    Кабель попадает к потребителю в намотанном на барабан виде. Ручная раскатка проводов разрешена только при сечении жил проводника до 50 мм2 и длине не более 100 м. Это довольно простой этап, но есть некоторые нюансы, о которых нужно помнить. Для защиты изоляционного слоя необходимо использовать ролики. Раскатка кабеля на земле запрещена, так как при установке зажима прокалывающего типа на загрязненном землей участке проводника создается дополнительное сопротивление.

    Вторым важным условием является установка вертлюга, позволяющего предохранить многожильный провод от самопроизвольного раскручивания жил. Игнорирование этого требования может привести к появлению просветов между токоведущими элементами кабеля и их последующему разрушению. Если раскатка проводится вручную, то скорость движения не должна превышать 5 км/час.

    На этом этапе необходимо придерживаться следующего алгоритма действий:

    1. Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить проводаБарабан с кабелем устанавливается на раскаточную тележку либо винтовую подставку, чтобы обеспечить свободное вращение катушки.
    2. Подставка располагается за первой опорой создаваемой магистрали на расстоянии равном высоте столба.
    3. На опору монтируется силовой ролик.
    4. На всех остальных столбах закрепляются раскаточные ролики.
    5. От конца магистрали до первой опоры пропускается лидер (вспомогательный канат), проходящий между креплениями роликов.
    6. К свободному концу лидера с помощью вертлюга и кабельного чулка крепится кабель.
    7. СИП протягивается по столбам через ролики.

    Крепление кабеля на опоре

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить проводаКронштейны крепятся на столбах с помощью монтажной ленты, изготовленной из нержавейки. Когда проводник начал движение через раскаточный ролик, установленный на последней опоре, можно начинать крепить СИП. После этого предстоит натянуть провод. Базовой точкой при выполнении этих работ является первая анкерная стойка. С провода снимается чулочный зажим. Затем лебедка крепится к несущему тросу с внешней стороны анкерного зажима.

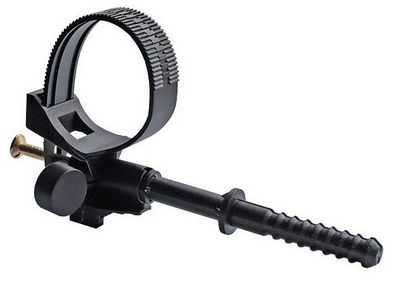

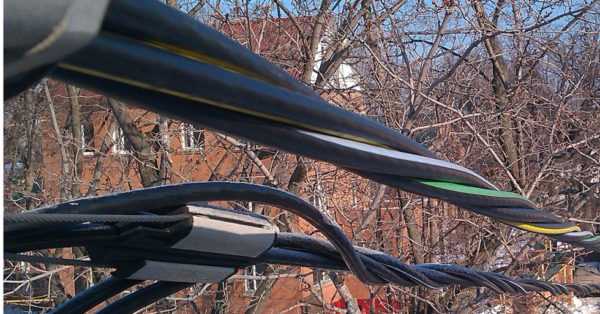

    На столб необходимо поставить ленточный хомут с крюком, соединив его с лебедкой через динамометр. Натянув кабель до требуемого усилия, СИП фиксируется в анкерном зажиме, а лебедка с динамометром снимается. Кабель можно крепить только за нейтраль. После завершения этих работ нужно снять раскатные ролики.

    Ввод в помещение

    Следует помнить, что СИП можно прокладывать к строению только по воздуху. Для трехфазной сети используется кабель 4×16, а для двухфазной — 2×16. Если при строительстве дома использовались газобетонные блоки, то обычные анкеры для крепления СИП к дому не подойдут. Чтобы обеспечить в такой ситуации надежную фиксацию проводника, следует использовать металлическую пластину с крюком и шпильки. Стена просверливается насквозь и с обратной сторону устанавливается ответная пластина. После этого конструкция стягивается шпильками.

    Так как изоляция кабеля изготовлена из горючего материала, его нельзя сразу вводить в деревянное строение. Лучшей схемой подключение СИП кабеля к дому является следующая:

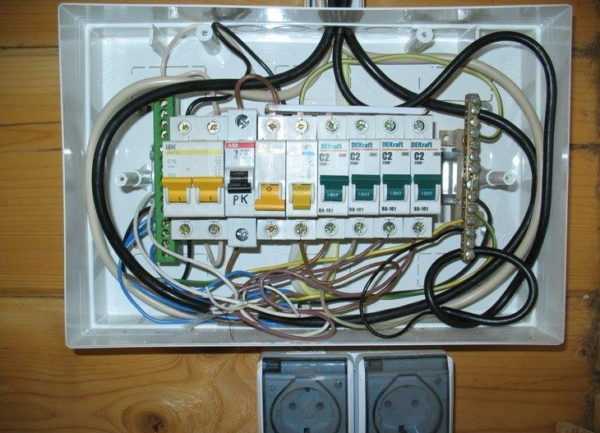

    1. В зависимости от количества фаз монтируется двух- или четырехполюсной автоматический выключатель. При этом его необходимо разместить в отдельном боксе. Показатель номинального тока автомата должен быть несколько выше в сравнении с устройством, установленном в помещении.
    2. От входного автоматического выключателя в дом прокладывается гофра с проводником типа ВВГнг 2×10.
    3. Вход в помещение должен быть выполнен из стальной либо пластиковой трубы и иметь заземление.

    Вне зависимости от того, кем выполнялись работы, подключить СИП к дому можно только после получения разрешения от организации, поставляющей энергию. В различных регионах технические требования могут отличаться, поэтому стоит предварительно с ними познакомиться. Если подвод кабеля выполнен правильно, то проводник прослужит много лет.

    zaborprofi.com

    Крепление сип провода на столбе | Электирика в доме и квартире



    крепление сип провода на столбе

    Монтаж самонесущих изолированных проводов

    В новых и реконструируемых линий 0,38 кВ предусматривается применение в основном изолированных самонесущих проводов СИП различных конструкций повышенного сечения. Воздушные линии с самонесущими изолированными проводами обладают высокой надежностью и в процессе эксплуатации требуют только профилактически осмотров.

    Технология монтажа магистральной самонесущей линии с проводами СИП2А или Торсада .

    Монтаж начинается с расчистки трассы будущей линии, при этом необходимо удалить деревья или крупные ветви, мешающие установке опор, раскатке и регулировке проводов. Необходимо также принять меры для исключения касания проводами земли, бетонных и металлических конструкций.

    Рис. 1. Конструкция самонесущего изолированного провода СИП2А

    Если линия прокладывается заново, то установку крепежных кронштейнов к опорам удобно проводить перед установкой опоры. Кронштейны крепятся к опоре стальной лентой и скрепом с помощью специального приспособления, позволяющего не только затянуть и закрепить образовавшийся ленточный хомут, но и обрезать излишки ленты.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    После закрепления кронштейнов опора устанавливается с соблюдением требуемой ориентации. Монтаж самонесущих изолированных проводов должен осуществляться в соответствии с технологическими картами или инструкциями с применением специальной линейной арматуры, механизмов, приспособлений и инструмента при температуре не ниже 20 o C.

    Особенностью выполнения монтажа является раскатка СИП с применением раскаточных роликов и каната-лидера. Такая технология обеспечивает защиту СИП от механических повреждений при производстве работ, а также является основным из условий сохранения высоких эксплуатационных качеств линии в течении всего срока службы.

    Монтаж СИП должен проводится с соблюдением всех требований техники безопасности и проведением организационно-технических мероприятий, обеспечивающих безопасное проведение работ.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    При сечении фазных проводов до 50 мм 2 на ограниченных участках линий до 100 м и пролетами до 50 м допускается раскатка СИП вручную без применения раскаточных механизмов. Эту ситуацию типичную в населенных пунктах мы и рассмотрим.

    Установка барабана с СИП

    Натягивание кабеля СИП между столбами

    14 февраля , 12:04

    Сейчас все больше новых домов подключаются к тяговым подстанциям с помощью кабеля СИП. СИП – толстый, тяжелый, как правильно натянуть его между столбами. В аббревиатуре СИП, С - означает самонесущий. То есть, при натягивании кабеля СИП несущий трос ему не нужен. В составе каждой из четырех жил есть несущая стальная жила, которая и позволяет всему кабелю держать свой вес.

    Среди столбов, на которых будет производиться натягивании кабеля СИП, следует выделить коренные. Это столбы, у которых есть боковая подпорка, либо на которых происходит резкий перегиб кабеля. Именно между ними следует производить натяжку, то есть кабель закрепляем с помощью прокалывающего устройства на одном коренном столбе и прокладываем до второго коренного столба.

    На промежуточные столбы кабель следует поднять и временно закрепить с возможностью проскальзывания. У кабельщиков такие временные крепления называются раскаточные ролики. Во время натяжки трос будет подыматься с земли, натягиваясь горизонтально и проскальзывая в раскаточных роликах. После окончательной натяжки между коренными столбами, кабель следует с временных проскальзывающих устройств – раскаточных роликов, закрепить на постоянные кронштейны.

    Непосредственно натягивание кабеля СИП между коренными столбами следует производить следующим способом. На втором из коренных столбов, на котором будет производиться натяжка, за временное крепление закрепляем лебедку, с полностью выпущенным тросом или цепью.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Постоянное крепление с крюком для кабеля на столбе уже должно быть смонтировано. Крюк лебедки с помощью схватывающего узла из 8мм. веревки либо текстильной ленты закрепляем к кабелю и начинаем натягивание кабеля СИП.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    По мере натягивания кабеля СИП провод будет подниматься с земли, проскальзывая в раскаточных роликах промежуточных столбов. Когда при натягивании мы выберем весь трос или цепь лебедки, закрепляем СИП на столб, выпускаем полностью лебедку на всю длину и снова закрепляем кабель за схватывающий узел. Операция натягивания повторяем до достижения необходимого провиса кабеля между столбами.

    При натягивании кабеля СИП всегда лучше недотянуть, чем перетянуть, как любой материал СИП зимой, в мороз должен сжаться, поэтому при натяжке ему необходимо оставить эту небольшую возможность.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Когда кабель СИП натянут должным образом, окончательно закрепляем его с помощью хомута на крюк столба. При желании, натягивать кабель СИП таким образом можно между каждым из столбов, особенно если пролеты между столбами достаточно большие. Следует обращать внимание на то, чтобы кабель СИП не касался бетонного столба, при ветровом раскачивании шероховатый бетон будет повреждать изоляцию кабеля.

    Специалисты компании БлокМастер, обладающие необходимым инструментом и опытом в проведении подобных работу, произведуть натягивание кабеля СИП в г.Киеве и области.

    Обращайтесь по тел. +38 044 3604049, +38 067 4400253.

    Фасадный крепеж для проводов – основные типы и характеристики

    Содержание

    Когда возникает необходимость прокладки по внешним стенам здания электропроводов, необходимо использовать специальный фасадный крепеж.

    Существует несколько разновидностей, как проводов, так и креплений, предназначенных для наружного использования.

    Характеристики и типы СИП

    Схема Сип – 1 и Сип – 2.

    Для применения снаружи, то есть, для воздушных линий, производители выпускают, так называемые СИПы #8212 самонесущие изолированные провода. Они многожильные и содержат изолированные жилы, а также несущие элементы, назначение которых #8212  подвеска либо крепление проводки.

    Основная особенность СИП – это стойкость к разрывам, благодаря применению PE-X (сшитый полиэтилен), в качестве защитной изоляции несущих жил.

    В связи с новыми требованиями, которые предъявляются к прокладке линий электропередач, был введен в действие национальный стандарт РФ от 01/07/2006 года, ГОСТ Р 52373-2005.

    Он касается самонесущих изолированных и защищенных проводов, напряжением от 0.4 кВ до 6.35 кВ.

    Этот стандарт и прилагаемая к нему инструкция, определяют основные виды, а также техническое исполнение самонесущих изолированных проводов для прокладки магистральных электроснабжающих линий.

    Сип-4.

    СИП-1 .Вокруг несущей, не имеющей изоляции, нулевой жилы, скручиваются основные (токопроводящие) изолированные жилы.

    Несущая жила делается из алюминиевого сплава (АВЕ), обладающего высокой прочностью. Изоляцию производят из сшитого свето-стабилизированного полиэтилена.
  • Как видно на фото, СИП-2 представляет собой вокруг изолированную нулевую (несущую) жилу, вокруг которой скручиваются также изолированные, токопроводящие (основные) жилы. Нулевая жила производится из АВЕ #8212 алюминиевого сплава, имеющего высокую прочность. Изоляция делается из сшитого полиэтилена, имеющего стойкость к ультрафиолету.
  • СИП-4 не имеет несущей жилы. Является скрученными в жгут токопроводящими основными и нулевой жилой.

    Они покрыты защитой из сшитого, обладающего устойчивостью к ультрафиолету, полиэтилена.

  • Следует отметить, что по ГОСТ Р 52373-2005, допустимо использование СИП-4 лишь на вводы в здание либо прокладку по его фасаду. Сечение кабеля должно составлять 2×16,2×25, 4×16, 4×25. На магистральном участке высоковольтной линии (0.4кВ) разрешается применять СИП, имеющий изолированную (СИП-2) либо неизолированную (СИП-1) нулевую несущую жилу из АВЕ.

    Использование несущей жилы, имеющей стальной сердечник, тоже не допустимо.

    Арматура для СИП

    Арматура, то есть #8212 фасадное крепление для СИП, является совокупностью приспособлений, которые предназначены для фиксации провода.

    Делать это можно:

    • на фасадах и опорах зданий
    • при разводке электролиний
    • при подключении абонентов (потребителей)
    • на вводе в трансформаторные подстанции либо подсоединения к силовому проводу, а также голому кабелю, при переходе с ВЛ #8212 высоковольтной линии на линию ВЛИ, то есть #8212 СИП.
    Крепление оптического кабеля

    Для фиксации оптических проводов предназначен крепеж фасадный SF 10.

    • имеет в комплектации стяжной ремешок
    • является изолятором, потому как производится из диэлектрического материала
    • не имеет элементов, которые подвержены коррозии
    • расстояние от стены – 10 мм
    • крепление предназначено для проводов, диаметром – 8/25 мм
    Крепеж для СИП

    Для фиксации самонесущих проводов выпускаются: фасадное крепление SF 20, а также SF 50 и SF 60. Предназначены они для прокладывания СИП-2/ СИП-4 по внешним стенам зданий, а также сооружений.

    Особенности изделий:

    Крепление для СИП.

    крепления комплектуются стяжным ремешком
  • играют роль изолятора, благодаря тому, что сделаны из диэлектрика
  • полиамидный корпус имеет высокую механическую прочность и устойчивость к коррозии в промышленных средах, при влажном климате, а также при отрицательных температурах
  • подобный крепеж для фасадов иногда поставляется с таким типом хомута, который может открываться вторично, такие изделия обозначаются дополнительно литерой«D».
  • Обратите внимание!

    Согласно требованиями части№2.4 ПУЭ, промежуток от стены до самонесущего провода для крепежа SF 20 должен составлять не меньше 60 мм.

    Особенности монтажа данных креплений своими руками.

    1. Дюбельную часть арматуры необходимо монтировать в заранее просверленное отверстие нужного диаметра.
    2. Самонесущий провод прикрепляется к поддерживающей части изделий с помощью пластиковых кабельных ремешков.
    3. Желаемый шаг монтажа арматуры на фасад SF20 и SF 50 (аналог #8212 фасадное крепление brpf 6) – 0.8м, аsf 60 – 0.7м.

    Что такое слайдерные системы креплений

    Пример использований слайдерной системы.

    Типы фасадных креплений не ограничиваются теми, что перечислены выше. Существуют аналоги, которые отличаются от них, как по конструкции, так и по предназначению. Пример этому #8212 слайдерное крепление фасадов .

    «Sliding systems», в переводе с английского, означает «раздвижные системы». По сути #8212 это конструкции, в коих непрозрачные или прозрачные перегородки, двери, стены, окна, оборудованные особой фурнитурой, передвигаются по рельсам (с направляющими).

    Раздвижные системы фасадов для офисов, домов, общественных зданий дают возможность существенно увеличить площадь светового проема, создать панорамный обзор, сэкономить место либо использовать его по-новому.

    Раздвижные системы могут устанавливаться, как внутри помещений, например это может быть крепление фасада к холодильнику, мебели и т.д. так и снаружи современных фасадов зданий .

    В конце статьи вы можете просмотреть видео, касающееся ее темы.

    Производство фасадных металлокассет. Оставьте заявку, получите лучшую цену.

    Источники: http://electricalschool.info/main/electromontag/1308-montazh-samonesushhikh-izolirovannykh.html, http://block-master.com/articles/203128, http://mastera-fasada.ru/dopolnitelnye/fasadnyj-krepezh-249

    Комментариев пока нет!

    postrojkin.ru

    Монтаж СИП кабеля от столба к дому

    Подключение к электрической сети частных домов чаще всего производится при помощи кабелей СИП (самонесущий изолированный провод).

    Это специализированный кабель, пригодный только для наружной сети (в его составе алюминиевые жилы). Кабель подключается через воздушное ответвление от линии электропередачи.

    По техническому регламенту монтаж СИП кабеля от столба к дому должен осуществляться сертифицированными специалистами. Своими руками такие работы выполнять не рекомендуется, поэтому данная статья дается только в ознакомительных целях.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Преимущества СИП

    Кабель типа СИП включает в себя несколько жил, объединенных путем скручивания в единую структуру. Вся поверхность этого жгута покрыта изоляцией, в качестве которой используется сшитый или термопластичный полиэтилен.

    Технические возможности СИП позволяют добиться лучших технических показателей в сравнении со проводами старого типа (A или AC). В устаревших кабелях не использовался изоляционный слой, а каждая жила устанавливалась по отдельности, при этом задействовались выделенные изоляторы, расположенные на траверсах. В СИП устройство значительно проще, так как предварительно натянутый лебедкой жгут просто зафиксирован на опоре.

    СИП можно устанавливать даже на стенах, что было невозможно с проводами старого типа. Особенно важна такая особенность в условиях города, так как появляется возможность использовать короткие опоры и монтировать кабель возле линий слабого тока.

    СИП позволяет добиться экономии материально-технических ресурсов. К примеру, для такого кабеля не нужны широкие лесные просеки под линии электропередачи, как в случае с проводами старого образца. К тому же СИП отличаются надежностью: такие провода в меньшей степени подвержены обрывам и перехлестам, а значит, и коротким замыканиям. Да и сама структура СИП крепче: разорвать четыре плотно скрученные жилы непросто.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    СИП обладает стойкостью к воздействию влаги, низким температурам и температурным перепадам. Если на обычной проводке зимой неизбежно образуется ледовая корка (следствием чего становятся обрывы линий), то провода СИП защищены изоляционным слоем, исключающим оледенение материала.

    Единственное исключение из сказанного — двужильная модификация СИП-1, у которой несущая жила не покрыта изоляцией. В других кабелях несущие жилы находятся либо внутри жгута (СИП-4), либо заизолированы.

    Следует сказать, что СИП стал техническим стандартом: все энергосбытовые организации требуют применять именно этот тип кабеля для организации новых подключений.

    Одна из мотиваций сбытовиков: СИП позволяет избежать несанкционированных подключений (попросту говоря — воровства электричества), что несложно организовать в случае с неизолированной проводкой.

    К тому же благодаря специальным приспособлениям можно обустраивать отводы от основного кабеля, не отключая при этом электроэнергию. Такая возможность обеспечивается наличием изоляционного слоя. Следовательно, еще одно преимущество СИП — безопасность эксплуатации.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Ну и, наконец, еще одно достоинство СИП — наименьшие среди конкурентов потери при транспортировке энергии на большие расстояния. Достигается это низким реактивным сопротивлением (у кабелей старого типа этот показатель втрое выше).

    Подбор сечения и марки

    Выбирая марку СИП, следует принимать во внимание такие факторы:

    • предназначение воздушной линии;
    • эксплуатационные условия, местоположение прокладки, требования к безопасности;
    • нужное количество фаз;
    • общая предполагаемая мощность.

    Особенности конструкции разных марок СИП:

    1. СИП-1: оголенный сердечник из стали на нулевой несущей жиле;
    2. СИП-2: изоляционным материалом покрыт ноль несущей жилы;
    3. СИП-3: каждая жила имеет армированный сердечник, заключенный в изоляционный слой;
    4. СИП-4: жилы изолированы, но сердечники не используются;
    5. СИП-5: отсутствуют сердечники, а в качестве изоляции используется светостабилизированный полиэтилен. Кабель имеет маркировку «НГ», что указывает на его негорючесть. СИП-5 можно использовать даже внутри зданий, хотя в большей степени этот СИП, как и любой другой, предназначен для наружных линий.

    Легче всего подобрать сечение СИП. Дело в том, что минимальное поперечное сечение такого кабеля не может быть меньше 16 квадратных миллиметров. Этого с лихвой хватит для обеспечения электричеством среднего по размеру частного дома.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Если же нужно ввести кабель в большой частный дом или многоквартирное здание, для расчета требуемого сечения придется воспользоваться специальными справочными таблицами.

    Наиболее распространенный СИП — двужильный (ноль и фаза) или четырехжильный (две дополнительные фазы). Очень редко применяются кабели с пятью жилами и дополнительным предохраняющим проводником PE.

    Ввод электроэнергии в здание

    Как уже говорилось выше, прокладка вводного кабеля — прерогатива работников энергосбытовой организации.

    Подключение дома к линии электропередачи можно осуществить тремя методами:

    1. Воздушная линия от столба к зданию. Применяются алюминиевые провода без изоляции. Способ небезопасен, его в последние годы стараются не использовать.
    2. Ввод от воздушной линии с помощью СИП. Благодаря надежности линии и безопасности эксплуатации такой способ доставки электричества считается приоритетным.
    3. Бронированный подземный кабель. Способ считается самым безопасным (особенно для деревянных строений), однако его недостаток в дороговизне. Применяется редко.

    Несмотря на описанные выше преимущества СИП, существует немало противников этой технологии, когда речь идет о жилых зданиях (даже если это дома из кирпича или камня). Многие специалисты считают изоляционный слой СИП недостаточно надежным для жилых строений.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Чтобы предотвратить нежелательные последствия в случае разрыва изоляции, кабели должны стоять на определенном расстоянии от строительных конструкций.

    Дело в том, что воздушные линии защищены от коротких замыканий автоматическим устройством, работающим в условиях больших токов, и отключение в случае надобности происходит с некоторой задержкой. Даже за небольшой отрезок времени возникшая электрическая дуга может зажечь строительные конструкции, особенно если те деревянные.

    Тем не менее, большая часть специалистов отдает предпочтение СИП. Многочисленные преимущества этой разновидности кабеля сводят на нет недостатки, тем более что безопасность можно обеспечить с помощью специальной толстостенной металлической трубы, в который укладывается кабель.

    Труба позволяет нейтрализовать воздействие электрической дуги. Рекомендуется обращать пристальное внимание на входное и выходное отверстия трубы: они должны покрываться гофрированным материалом, чтобы предотвратить перетирание провода о металл.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Один из способов организации ввода — переход от алюминиевых жил СИП на внутренний кабель, который используется для разводки по зданию. Основное требование к такому кабелю — огнеустойчивость. Кроме того, участок до щита нужно дополнительно защитить автоматом-выключателем. Автоматическое устройство тем более необходимо, если применяются провода без изоляции, присоединенные к отрезку кабеля.

    Обратите внимание! Номинал автомата должен на одно значение превышать значение вводного щитка.

    Подключение от столба

    Далее рассмотрим способы проведения кабеля от столба к домашней электросети. Наименее финансово затратный вариант — подводка электричества по воздуху. По требованиям технического регламента, высота, на которой кабель вводится в здание, не должна быть ниже 2 метров 75 сантиметров.

    Если эта норма выполнима, на стену монтируется УЗО (устройство защитного отключения). К УЗО подводится кабель от столба.

    Если указанную выше высоту обеспечить невозможно, устанавливается стойка, сделанная из металлической трубы. Стойка может быть прямой или в виде «гусака» (изогнутая). Для каждого из отводов предусмотрены свои методы фиксации на стене.

    Дистанция от столба до точки ввода не может быть меньше 10 метров. Однако если это расстояние превышает 11 метров, понадобится дополнительная опора. При этом расстояние от опоры до линии электропередачи должно быть не более 15 метров.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Для линии длиной до 10 метров применяют медный провод с 4-миллиметровым сечением. Если расстояние между 10 и 15 метрами, понадобится 6-миллиметровое сечение. Для алюминиевых проводов СИП диаметр должен составлять не меньше 16 миллиметров.

    Совет! Если используется обычный СИП, а не огнестойкий, рекомендуется выбрать медный кабель марки ВВГнг.

    Цены на медные провода гораздо выше в сравнении с алюминиевыми. Обычно в целях экономии от столба к дому подводят алюминиевые провода.

    Процедура подводки может осуществляться двумя способами. Первый вариант предусматривает натяжку троса или несущего провода, к которому затем крепится токопроводящий кабель. Фиксируется кабель с помощью хомутов.

    Совет! Если СИП планируется проложить по стене, понадобятся зажимы (SA50, SFW50), поскольку минимально разрешенное расстояние от кабеля до стены — 6 сантиметров.

    Во втором случае дополнительные опоры и крепления не используются. Защитные функции возлагаются на изоляторы из фарфора, стекла или полимеров, на специальную арматуру.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Благодаря запасу прочности арматура обеспечивает надежную защиту кабеля в случае аварий. При мощных воздействиях механического характера может произойти разрушение арматуры, но кабель при этом сохранит целостность и продолжит выполнять свою функцию — транспортировку электричества.

    От участка входа в здание и до электрощита кабель из соображений безопасности располагают в металлической трубе.

    Совет! Перед вводом в дом рекомендуется согнуть кабель книзу — это позволит избежать проникновения воды через защитную трубу. Причем сделать это желательно вне зависимости от наличия уплотнителя, так как он все равно с течением времени рассохнется и потеряет свою функциональность. Такая простая мера позволит снизить риск короткого замыкания в будущем.

    Главный минус воздушного способа подводки состоит в ее открытом расположении, что сопряжено с риском повреждения. Нависающие провода создают сложности с подъездом крупногабаритного автотранспорта.

    Заключение

    Кто бы ни выполнял электромонтажные работы по вводу СИП кабеля в здание, процесс должен быть согласован с энергопоставляющей организацией.

    В каждой местности могут быть отличающиеся от других технические требования (место установки счетчика, цельный отрезок СИП или возможность соединения через кабель и т. п.).

    Если подводка выполнена технически грамотно, вводный кабель будет безопасен и прослужит в течение многих лет.

    220.guru

    Крепление сип провода на столбе, как установить электросчетчик?

    Подключение дома к электросетям, важный этап в создании инженерных сетей здания. Правильно выполненный ввод, как правило, питает строение электроэнергией в течение всех последующих лет эксплуатации, поэтому стоит выбрать такой способ подключения, который обеспечит беспроблемное энергоснабжение на многие годы. Использование провода СИП (самонесущий изолированный провод) – безопасное подсоединение к сетям электроснабжения с минимальными затратами. Для подключения дома к электросети потребуется:

    1. Подать заявку, и получить в энергоснабжающей компании технические условия.
    2. Заказать проект подключения, в соответствии с техническими условиями.
    3. Выполнить работы, указанные в технических условиях. Сюда будут включены прокладка воздушной линии от столба до дома и организация учета электроэнергии.
    4. Получить акты о приемке работ и разграничении ответственности, заключить договор электроснабжения.

    Монтаж ответвления воздушной линии проводом СИП

    Для подвода электроэнергии к строению, применятся СИП-4. Расстояние от столба до здания, не должно превышать 25 м. Если расстояние больше, устанавливается дополнительная опора. На столбе, при помощи стальной ленты, или другим удобным способом, устанавливается анкерный кронштейн, к которому крепится клиновый зажим для сип провода. Подсоединение ответвления к воздушной линии выполняется с помощью прокалывающих зажимов. Таким же способом, провод крепится к стене здания. Кронштейн крепится к несущим конструкциям, а не к обшивке дома. После анкерного клинового зажима со стороны строения, выполняется переход на кабель ВВГнг и ввод в здание.

    Сечение жил провода СИП, не может быть менее 16 мм2. Для расчета сечения, в тех случаях когда 16 мм2 недостаточно, используйте таблицу:

    Количество жил СИП и их сечение Допустимый ток фазной жилы, А Односекундный ток термической стойкости
    2×16 75 1,0 кА
    3×16 70 1,0 кА
    4×16 70 1,0 кА
    2×25 100 1,6 кА
    3×25 95 1,6 кА
    4×25 95 1,6 кА
    5×16 70 1,0 кА
    5×25 95 1,6 кА

    Установка приборов учета на опоре ВЛ

    Законность требования электросбытовых компаний, об установке приборов учета на столбах линий электропередачи, не бесспорна. Каждая из сторон ссылается на пункты и параграфы нормативной документации, часто противоречащие друг другу. Оставив эти споры юристам, перед тем как как установить электросчетчик на столбе, рассмотрим основные требования, предъявляемые при таком способе установки электросчетчика:

    • щит, установленный на улице (в том числе и на столбе), должен защищать электросчетчик от влаги;
    • металлический корпус щита должен быть заземлен;
    • в учетно-распределительном устройстве, производится разделение защитного повторное заземление, и разделение защитного и рабочего проводников;
    • в щите устанавливаются устройства защиты от импульсных перенапряжений;
    • здесь же должны быть установлены приборы, ограничивающие максимальную потребляемую мощность.

    Такой способ установки счетчиков, призван предотвращать хищения электроэнергии, облегчить контроль, за потреблением электроэнергии со стороны энергосбытовых организаций.

    samanka.ru

    Монтаж кабеля СИП от столба к дому

    Содержание:
    1. Преимущества СИП
    2. Выбор сечения и марки СИП
    3. Ввод электричества в дом
    4. Подключение к сети от столба

    Подводка электричества к частным жилым домам в большинстве случаев осуществляется с помощью СИП, то есть самонесущего изолированного провода. В этом случае выполняется воздушное ответвление от ЛЭП и дальнейшее подключение к объекту. В соответствии с требованиями, монтаж кабеля СИП от столба к дому должен производиться только квалифицированными специалистами. Это связано со спецификой и особенностями такого подключения, зависящего от многих факторов. В состав СИП входят жилы из алюминия, поэтому он не годится для прокладки внутри помещений, а используется лишь при выполнении наружных электромонтажных работ.

    Преимущества СИП

    Кабель марки СИП пользуется широкой популярностью при устройстве воздушных ЛЭП и подключении потребителей. Полностью он называется самонесущим изолированным проводом, состоящим из нескольких жил, скрученных в общий жгут. Вся структура покрыта изоляционным слоем, материалом для которого служит светостабилизированный термопластичный или сшитый полиэтилен.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Кабель СИП по своим техническим характеристикам значительно превосходит провода старого образца А и АС, применявшиеся ранее. Они не имели изоляции, каждая жила монтировалась отдельно, на индивидуальных изоляторах, размещаемых на траверсах. С появлением СИП монтаж существенно упростился. Жгут кабеля просто закрепляется на опоре, после предварительного натяжения его лебедкой или другим аналогичным устройством.

    Стало возможно монтировать СИП по стенам, чего нельзя было делать, используя старые провода. Данная особенность имеет большое значение для стесненных городских условий, позволяет применять укороченные опоры и располагать кабель рядом со слаботочными линиями. Технология монтажа дает возможность существенной экономии материальных ресурсов и денежных средств. Например, кабелю СИП не требуются такие широкие просеки под ЛЭП, как это было при использовании старых проводов. Кроме того, значительно сократилось количество обрывов, перехлестываний и связанных с этим коротких замыканий. Очень трудно порвать четыре жилы, скрученные в единый жгут.

    Кабель СИП обладает повышенной устойчивостью к атмосферным осадкам и низким температурам. На обычные провода без изоляции в зимнее время регулярно намерзает лед, что приводит к их обрыву. Благодаря полиэтиленовой изоляции, на кабелях СИП никогда не появляются наросты снега и льда. Снег и влага просто скатываются с изоляции без какой-либо задержки. Исключение составляет двухжильный СИП-1, имеющий оголенную несущую жилу. В кабеле СИП-4 с четырьмя жилами несущая жила расположена внутри жгута, а в других кабелях этого типа все жилы изолируются, в том числе и нулевые.

    В настоящее время все поставщики электроэнергии требуют использовать СИП для всех новых подключений. Это позволяет избежать несанкционированных подключений, как это было раньше с неизолированными проводами старого образца. Используя соответствующие приспособления, стало возможным выполнять различные операции по отводам и подключениям, не снимая напряжения с линии. Наличие изоляции привело к резкому снижению вероятности поражения током и повышению общей электробезопасности.

    Несомненным достоинством СИП считаются минимальные потери электроэнергии при передаче на большое расстояние. Реактивное сопротивление этих кабелей почти в 3 раза ниже по сравнению с обычными воздушными линиями.

    Выбор сечения и марки СИП

    При выборе необходимой марки кабеля СИП необходимо учитывать следующие факторы:

    • Назначение воздушной линии.
    • Условия эксплуатации, места прокладки и основные требования безопасности.
    • Количество фаз, которые требуется подключить.
    • Общая мощность предполагаемой нагрузки.

    Конструктивные особенности кабеля СИП:

    • В СИП-1: стальной сердечник нулевой несущей жилы не изолирован.
    • В СИП-2: имеется изоляция у нулевой несущей жилы.
    • В СИП-3: среди всех жил каждого отдельного провода есть армированный сердечник. Каждый такой провод помещен в изоляцию.
    • В СИП-4: в изолированных жилах сердечники отсутствуют.
    • В СИП-5: в нем также нет сердечников, изоляция выполнена из светостабилизированного полиэтилена. Кабель с маркировкой «НГ» не подвержен горению и отличается повышенной стойкостью изоляции. Это дает возможность прокладывать линии внутри зданий. Однако данный тип кабеля еще не сертифицирован и не применяется.

    Проще всего выбрать сечение кабеля СИП. Простота выбора связана с тем, что величина минимального поперечного сечения жил составляет 16 мм2. Этого вполне достаточно для того, чтобы обеспечить электроэнергией среднестатистический частный дом. При таком сечении будут нормально работать все бытовые приборы и оборудование, включенные на полную мощность.

    Если же требуется выполнить ввод кабеля для многоквартирного дома, то его сечение рассчитывается в соответствии с силой тока по специальным таблицам. Чаще всего используются СИП с двумя жилами – фазой и нулем или четырьмя жилами, когда добавляется еще две фазы. Крайне редко используются пятижильные кабели с дополнительным защитным проводником РЕ.

    Ввод электричества в дом

    Как уже отмечалось, подключение вводного кабеля должно выполняться представителями специализированной организации, занимающейся электроснабжением.

    В настоящее время жилой дом может быть подключен к ЛЭП тремя основными способами:

    1. Прокладка воздушной линии от столба с использованием алюминиевых неизолированных проводов. Этот способ считается наиболее опасным и на практике его применение значительно сократилось.
    2. Устройство ввода от воздушной линии самонесущим изолированным проводом (СИП-кабелем). Надежная изоляция позволяет избежать коротких замыканий в любых ситуациях, а в случае обрыва кабеля опасность поражения током для людей отсутствует.
    3. Ввод в дом специальным бронированным кабелем, прокладываемым под землей. Этот способ считается наиболее безопасным, особенно для деревянных домов, но и более дорогостоящим.

    Поскольку основной темой является СИП-кабель, на его использовании в качестве ввода стоит остановиться более подробно. Данный способ пользуется широкой популярностью, благодаря своим конструктивным особенностям и техническим характеристикам. Однако при использовании этого кабеля, необходимо соблюдать определенные условия, особенно в вопросах его прокладки по стене деревянного дома.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Очень многие специалисты являются противниками расположения СИП даже в каменных и кирпичных домах. Они считают изоляцию проводов недостаточно надежной по физическим характеристикам прочности. В связи с этим, СИП-кабели не должны контактировать с любыми видами строительных конструкций. Такая перестраховка объясняется защитой воздушной линии от короткого замыкания автоматом, который рассчитан на очень большой эксплуатационный ток. То есть, отключение защитного выключателя, установленного на подстанции, происходит с определенной задержкой. За это время мощная электрическая дуга с высокой температурой вполне способна поджечь сухие конструкции деревянного дома. Однако существует множество сторонников такого способа прокладки при условии соблюдения определенных мер безопасности.

    Одним из таких способов является использование для ввода металлической толстостенной трубы, которая эффективно локализует действие электрической дуги. Особое внимание следует обращать на вход и выход кабеля СИП из трубы. Во избежание возможного перетирания провода о торцовую часть трубы, обеспечивается его дополнительная защита с помощью гофрированной трубки.

    Одним из вариантов устройства ввода может быть устройство перехода от алюминиевых жил СИП на кабель, запланированный для прокладки внутри деревянного здания. Он должен быть огнестойким и не распространять горение. Эта часть ввода, протянутая до щитка, дополнительно защищается автоматическим выключателем. Автомат также применяется, когда используются неизолированные провода, подключенные к отрезку соединительного кабеля. Во всех случаях номинальное значение автомата должно быть выше на одно значение по сравнению с вводным щитом.

    Подключение к сети от столба

    После рассмотрения технических особенностей ввода кабеля СИП следует более подробно остановиться на способах его монтажа и подключения к домашней электрической сети от столба.

    Данный участок считается очень ответственным, поэтому все работы должны проводиться квалифицированными специалистами организации – поставщика электроэнергии. Чаще всего используется подводка электропитания по воздуху. Этот способ наименее затратный, как по времени, так и по материальным ресурсам.

    В соответствии с нормативными требованиями, высота ввода кабеля в здание должна составлять не менее 2,75 м. Если высота дома соответствует этой норме, выполняется монтаж распределительного щитка с УЗО на стену. Затем к нему подключается кабель, идущий от столба. При меньшей высоте дома устанавливается специальная стойка из металлической трубы. Ее форма может быть прямая или изогнутая, называемая гусаком. Каждый из вводов отличается собственным способом крепления к стене.

    Расстояние от столба до точки ввода должно быть не более 10 метров. Если расстояние превышено, в этом случае устанавливается дополнительная опора. Расстояние от нее до воздушной ЛЭП составляет не более 15 метров.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Для отвода от воздушной ЛЭП на расстояние до 10 м используется медный провод, сечением 4 мм. Если расстояние составляет 10-15 м, сечение увеличивается до 6 мм. Диаметр алюминиевых проводов СИП во всех случаях составляет не менее 16 мм.

    Стоимость медных проводов значительно выше по сравнению с алюминиевыми. Поэтому для подводки электричества осуществляется монтаж кабеля СИП от столба к дому или используются обычные алюминиевые провода. Эта процедура может выполняться разными способами. В первом случае между столбами натягивается трос или несущий провод, к которому токопроводящий кабель прикрепляется специальными хомутами. Второй вариант с использованием кабелей СИП не требует дополнительных опор и креплений. При его монтаже применяются стеклянные, полимерные или фарфоровые изоляторы вместе со специальной арматурой.

    Специальная арматура начала использоваться сравнительно недавно и уже завоевала широкую популярность. Она обладает определенным запасом прочности, обеспечивающим защиту кабеля при аварийных ситуациях. Под механическими воздействиями происходит разрушение арматуры, а кабель остается целым, без нарушения электроснабжения. От места касания вводным кабелем деревянной стены дома и до места, где устанавливается щиток, провод СИП укладывается в стальную трубу.

    Основным недостатком воздушного ввода является открытая проводка с высокой вероятностью ее повреждения. Кроме того, наличие висящих проводов создает ограничения для проезда автокранов, и другой крупногабаритной техники.

    electric-220.ru

    Как закрепить сип на стене дома

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Как правильно сделать ввод в дом с помощью СИП? (самонесущего изолированного провода)

    Монтаж ввода электрического кабеля от линии электропередачи – ответственный момент при электрификации дома, коттеджа или дачи. Во время проведения вводного кабеля следует учесть много моментов. В первую очередь, необходимо согласовать проект ввода с местным Энергосбытом. На этом этапе лучше привлечь к разработке чертежей опытных проектировщиков-электриков. В противном случае есть вариант, что проект придется не раз переделывать.

    На втором этапе следует определиться с выбором электрического кабеля для монтажа. Несмотря на то, что в начале эксплуатации строения может быть востребована только однофазная проводка, выбор все же следует остановить на трехфазном подключении. Через некоторое время может возникнуть необходимость подключения станочного оборудования, мощных электрических систем отопления, инструмента, других трехфазных потребителей. В качестве кабеля для проведения монтажа в таком случае лучше выбрать четырехжильный СИП.

    Что такое СИП?

    Кабель СИП (самонесущий изолированный провод) пришел на смену неизолированному алюминиевому проводу с несущей стальной жилой. Впервые подобную конструкцию применили финские энергетики еще в 60-х годах прошлого века. Современные технологии производства термопластичного светостабилизированного полиэтилена (ТСП) существенно увеличивают срок службы изоляционного материала, а технология «сшитый» полиэтилен (материал с поперечными молекулярными связями) на порядок повышает его прочность. В настоящее время для монтажа вводов применяются несколько разновидностей кабелей СИП:

    1. СИП- 1 – неизолированная несущая жила, изоляция ТСП.
    2. СИП-2 – неизолированная или изолированная несущая жила, изоляция — сшитый полиэтилен.
    3. СИП-4 – отдельная несущая жила отсутствует, изоляция ТСП.
    4. СИП-5 аналогичен СИП-4, изоляция – сшитый ТСП.

    Сечение кабелей ТСП изображено на рисунке:

    Кабели СИП имеют стабильные характеристики: номинальное напряжение 1 кВ, рабочая температура – от -50 0С до +50 0С, температура монтажа – не ниже -20 0С, срок службы – не менее 45 лет. Таким образом, кабель СИП – оптимальный вариант для электрического ввода. Наряду с высокими электротехническими параметрами, он сохраняет работоспособность при схлестывании проводов, падения на них небольших деревьев, на нем нет интенсивного льдообразования, полоса отчуждения (просека) при установке ввода минимальна. С точки зрения себестоимости работ наилучшим вариантом для проведения ввода можно считать кабель СИП-4 сечением 16 кв.мм.

    Этапы ввода с помощью СИП

    Отвод от линии электропередачи проводится электриками с квалификацией не ниже пятого разряда.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

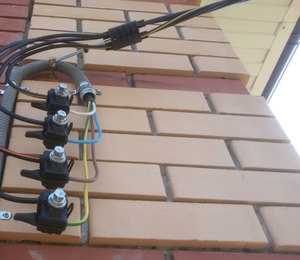

    Технически он осуществляется с помощью прокалывающих зажимов, внешний вид которых показан на фотографии:

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Для установки соединения жилы не надо зачищать, необходимо просто обжать провод, вращая шестигранную головку накидным ключом. Как только усилие превысит достаточное для надежного контакта значение, головка начнет прокручиваться. Количество зажимов соответствует количеству жил кабелей. При выборе типа зажима следует руководствоваться диаметром кабеля (либо площадью сечения) и максимальным током потребления. В особых случаях устанавливают двойной зажим.

    При проектировании и установке линии ввода следует учесть, что максимальное безопорное расстояние составляет 25 метров. Если по каким-либо причинам линия передачи находится на большем удалении от ввода, необходимо предусмотреть дополнительную опору. Для крепления к ней необходимо применить поддерживающий зажим, аналогичный показанному на фотографии:

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    На строении, куда производится ввод, устанавливается анкерный зажим, как показано на рисунке:

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Анкерный зажим желательно использовать и на столбе линии электропередачи. В таком случае вводной кабель будет иметь сильное натяжение, что обеспечит минимальную колебательную нагрузку на него во время сильных порывов ветра.

    Наконец, остается правильно ввести кабель в дом. Провода СИП имеют очень жесткую структуру, их нельзя изогнуть под определенным углом. Удобнее установить переходной автомат на внешней стороне строения, затем ввести внутрь более «мягким» кабелем. Такой способ более технологичен. Однако энергосбытчики могут воспротивиться такому варианту, увидеть здесь слабое место с точки зрения возможностей хищения электроэнергии. Наилучший вариант с их точки зрения – прямой ввод на внутренний распределительный щит, который пломбируется при вводе в эксплуатацию. Это лучше и с точки зрения надежности, ведь лишние соединительные элементы только её уменьшают. Наиболее оптимален все же вариант с внешним автоматом, помещенным в пломбируемый металлический бокс. Необходимо, чтобы порог срабатывания автомата по току превышал значение внутреннего автомата, тогда внешнее обесточивание будет происходить только в исключительных случаях, будет служить дополнительной степенью электрозащиты дома.

    Ввод кабеля в строение следует осуществлять в гофротрубе, лучше в бронешланге.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    В любом случае, в отверстие для ввода сначала вставляют пластиковую или стальную трубу, к которой подключают заземление. Внутри трубы пропускают кабель в гофротрубе (бронешланге). Эту конструкцию также необходимо отразить в проекте ввода при утверждении в организации Энергосбыта.

    После проведения монтажных работ следует еще раз убедиться в надежности всех конструкций, отсутствии повреждений изоляции, после чего произвести включение электросистемы и замер входных напряжений.

    Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение 🙂

    Copyright ©2015 nashakrepost.ru Пожелания и предложения присылайте по адресу [email protected]

    Материалы сайта защищены авторским правом. Копирование материалов разрешено только при размещении прямой ссылки на сайт.

    Крепление провода сип к стене дома

    крепление провода сип к стене дома

    Количество человек на сайте:3

    Как подключить частный дом СИПом

    Автор: Роголев Э.Г.

    В этой статье мы хотим описать способ подключения потребителя к воздушной линии электропередач при помощи самонесущего изолированного провода (СИП).Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Для получения разрешения на подключение к электрическим сетям требуется получить технические условия (перечень технических мероприятий), которые необходимо выполнить. На основании технических условий проектная организация разрабатывает проект электроснабжения вашего здания для дальнейшего выполнения электромонтажных работ. В зависимости от типа местности и климатических условий в проекте электроснабжения рассчитывается наиболее оптимальное и безопасное расстояние пролета для СИПа без установки дополнительных опор (столбов).

    Для удобства эксплуатации энергосистемы вашего дома наиболее оптимальным и правильным решением будет установить собственную опору на своём участке. На этом столбе надо смонтировать вводной автоматический выключатель, который в любое время обесточит электроснабжение вашего дома. В противном случае каждый раз, когда вам будет необходимо проводить электромонтажные работы, вам потребуется обращаться в электросети с заявкой на отключение всей линии электропередач, что повлечет за собой обесточивание всех домов, питающихся от этой воздушной линии.

    Электромонтаж ввода выполняется от воздушной линии электропередач до вашей опоры (или до дома) при помощи специальных креплений (анкерных кронштейнов, зажимов), на которых закрепляется СИП. При подключении к воздушной линии электропередач, на опоре к которой вы подключаетесь, должно быть выполнено повторное заземление PEN-проводника. В соответствии с ПУЭ 1.7.102. На концах ВЛ или ответвлений от них длиной более 200 м, а также на вводах ВЛ к электроустановкам, в которых в качестве защитной меры при косвенном прикосновении применено автоматическое отключение питания, должны быть выполнены повторные заземления PEN -проводника. Более подробную информацию о повторных заземлениях вы найдёте в статьях про защитные заземления.

    От опоры ВЛ (или установленной на вашем участке опоры) к стене дома СИП монтируется при помощи Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить проводаспециальных анкерных креплений на высоте не менее 2,75 м от земли. От места крепления к стене до места прохождения через стену СИП должен быть проложен в гофрированной трубе ПВХ, коробе или в других несгораемых конструкциях. Проход через стену должен выполняться в металлической толстостенной трубе (гильзе). Для защиты от механических повреждений (в результате трения или изгиба кабеля) в гильзе устанавливается пластмассовая вставка, после чего гильза заделывается противопожарным составом.

    Выполнив электромонтаж вводного провода через металлическую гильзу внутрь дома, СИП прокладывается до главного распределительного щита (щит учёта). Способ прокладки может быть различен, то есть открытая или скрытая электропроводка – главным условием выбора способа прокладки являются требования электробезопасности и пожарной безопасности.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Электромонтаж открытой проводки должен быть выполнен в коробе, в электротехническом плинтусе или в пластиковой трубе, которые не поддерживают горение. Электромонтаж скрытой проводки требуется выполнить в металлической толстостенной трубе в соответствии с ПУЭ. Этот способ является очень затратным и трудоемким. Если вы хотите облегчить и удешевить монтаж скрытой электропроводки, то требуется отделить гофрированную трубу ПВХ со всех сторон от поверхностей сгораемых конструкций сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т.п.) толщиной не менее 10 мм. Далее, питающий провод подключается на вводной автоматический выключатель в щите учёта, в котором установлен счётчик.

    Некоторые энергетические компании обязывают пользователей устанавливать щит учёта на фасаде дома, мотивируя это доступностью снятия показаний счётчика, но вы имеете право установить его в доме. Если вы не хотите оспаривать предложенные вам технические решения, то вам следует смонтировать герметический антивандальный щит учёта на фасаде дома.

    В таком случае провод СИП требуется завести в щит учёта и подключить на аппарат защиты, а от ЩУ до ГРЩ желательно выполнить электромонтаж ввода кабелем с медными жилами типа ВВГнг. Проход кабеля через деревянные стены должен осуществляться таким же образом, как и проводом СИП.

    количество просмотров: 16753

    Проводка электроэнергии к частному дому по воздуху

    Провести ответвления электропитания по воздушной ветке можно от трансформаторной подстанции и понижающего трансформатора. Подвести к частному дому электроэнергию можно, поставив дополнительные столбы, и осуществив монтаж проводов на столбах. Это так называемая «воздушка» в частный дом. Другой вариант – прокладка подземной ветки рытьем траншеи. Выбирать тип проведения коммуникации необходимо, отталкиваясь от:

    • Геолого-геодезических особенностей местности
    • Отдаленности дома от распределительного ВЛ
    • Наличие лесопосадок на расстоянии к дому
    • Наличие подземной сети коммуникаций и прочее.

    Каков бы не был выбор, прокладывать ответвление придётся посредством подключения шнура к имеющейся воздушной ветке.

    Разновидности фасадного крепления для СИП

    Все знают, что электропроводящие провода по наружным стенам зданий приходится прокладывать ненамного реже, чем внутреннюю проводку. Количество разных вредных воздействий на них при этом на порядок выше, чем во внутренних помещениях. Чтобы максимально обезопасить электропроводку, проходящую по внешним стенам зданий, применяют самонесущие изолированные провода, более известные под сокращением СИП. Фасадное крепление sf 20 или иной марки необходимо именно для их размещения на наружной поверхности стены. Они состоят из нескольких изолированных проводов, перевитых вокруг несущей жилы, изолированной или нет.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    СИП делятся на три основные разновидности: СИП-1 вкручивается вокруг не заизолированной несущей жилы из алюминиевого сплава, у СИП-2 такая жила покрыта изоляцией, а СИП-4 несущей жилы не имеет вовсе. Все они в качестве изоляции покрыты сшитым полиэтиленом, обладающим высокой прочностью на разрыв и устойчивым к воздействию ультрафиолетового излучения.

    Как правило, крепление фасадов на несущие стены сопровождается прокладкой наружных коммуникаций, в том числе СИП. И для каждой из их разновидностей необходимы свои фасадные крепления.

    Разновидности фасадных креплений для СИП

    Для надежной фиксации к стене наружной электропроводки промышленность предлагает крепление sf 20, sf 50 и sf 60. Они несколько различаются диаметром и весом предназначенного для них провода. Наиболее распространенным и популярным в их ряду считается первое из вышеназванных. Оно представляет собой дюбель из полиамидного пластика, выступающий над поверхностью стены. К наружной части его прикреплен затяжной хомут, в который и продевается провод, после чего он затягивается, плотно фиксируя тот на месте. Для крепления к стене используется саморез или дюбельный гвоздь. Если хомут имеет возможность многоразового использования, то его в дополнение к маркировке обозначают литерой #171 D#187 .

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Sf 50 и sf60 отличаются от него только толщиной закрепляемого провода и величиной допустимых нагрузок. Система крепления у них идентичная. Фасадное крепление brpf несколько отличается от них по конструкции. Оно имеет внутри хомута полукруглой формы седло для провода, а хомут крепится поверх него. Материалом для него также служит устойчивый к ультрафиолету полимер. Brpf 1 обеспечивает крепление провода в 1 см над поверхностью стены и используется чаще всего для прокладки оптоволоконного кабеля. Крепление brpf 6 отличается только тем, что закрепляет кабель в 6 см над стеной.

    Преимущества и особенности монтажа

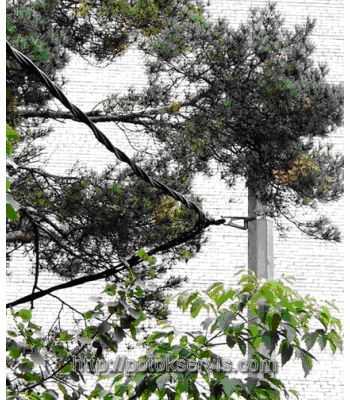

    Перед тем как крепить к стене СИП, необходимо разметить маршрут прокладки так, чтобы он не затрагивал другие коммуникации и не мешал эксплуатации здания.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Затем для установки дюбелей сверлятся отверстия подходящего диаметра. При этом система крепления разного вида имеет свой #171 шаг#187. Для sf марки 20 крепление фасадное ставится на расстоянии 80 см от предыдущего, как и для sf 50 и brpf 6. Для sf60 такое расстояние составляет 70 см. Стоит знать, что согласно действующим нормативам у sf 20 крепление провода должно находиться не менее чем в 6 см от поверхности стены, а у sf 50 и sf60 это расстояние должно составлять не менее 7 см.

    Размещение электропроводки в виде СИП позволяет ее обезопасить от внешних воздействий. Она имеет большую прочность на разрыв, поэтому когда при ремонте или реконструкции фасада производится крепление лесов, повредить наружную проводку все-таки достаточно сложно. Стоит предусмотреть, что фасад может быть не только стационарным, но и иметь слайдерные крепления, позволяющие раздвигать его элементы. Из фасадной доски их делают нечасто, чаще применяют плиты ЦСП. По поверхностям этих элементов также часто приходится проводить электрокоммуникации. Крепление для СИП на плоскости фасадной доски или плиты ЦСП делается по принципу ручек на фасад мебели, когда саморез вкручивается с изнаночной поверхности. Тогда провода должны иметь определенный запас длины, свободно свисающей в районе стыковки подвижного элемента со стационарным.

    Если есть старая наружная проводка

    В процессе крепления фасадов зачастую возникает проблема существующей к тому моменту наружной электропроводки. Уже установка лесов к фасаду может ее затронуть и нанести определенные повреждения. Далее многое зависит от конструкции, которую будет иметь будущий фасад. Если она относится к вентилируемым разновидностям, где между стеной и фасадным покрытием остается небольшое пространство, то СИП может быть спрятан под поверхность фасадной доски, плиты ЦСП или фасадной панели. Что же касается других конструкций фасадов, то тогда вся система крепления СИП должна быть постепенно демонтирована по мере установки утеплителя и натягивания фасадной сетки. Далее, ее можно тут же крепить на место, штукатурным работам она уже серьезно помешать не может. Все это можно проводить без отключения электропитания от СИПов.

    Прокладка СИП по наружным стенам возможна как по каменной кладке, так и по поверхности современных фасадных систем в виде фасадной доски из различных материалов, фасадных кассет, плит ЦСП или иных панелей. Современные виды креплений позволяют закрепить их надежно и плотно, и в то же время соблюдая определенное расстояние от проводки до стены, что обеспечивает пожарную безопасность. Они же позволяют осуществление быстрого демонтажа и замены СИП, причем для этой процедуры крепление лесов не обязательно. Достаточно снаряжения для промышленного альпинизма, что делает процесс быстрее и дешевле.

    Источники: http://potokservis.com/view_post.php?id=26, http://rusograda.ru/stolby/montazh-provodov-na-stolbax, http://stofasadov.ru/materialy-otdelka/krepezh/dlya-sip.html

    Комментариев пока нет!

    Поделитесь своим мнением

    Как совершить монтаж СИП кабеля от столба к дому

    При необходимости у хозяев частного дома сделать ввод электрической линии обычно возникает множество вопросов касательно типа провода, а также способах монтажа. Для таких работ часто стал использоваться кабель типа СИП. В статье будет кратко изложено о его преимуществах, последовательности действий при его монтаже и механику заведения в само жилое помещение.

    Преимущества использования СИП

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    В первую очередь для хозяев, которые хотят сделать монтаж электрической проводки в доме своими руками, следует понимать, что собою представляет СИП. СИП – самонесущий изолированный провод. Сейчас его жилы изготавливаются из алюминия. Раньше провода для прокладывания воздушной силовой линии не имели внешней изоляции, так как на то время не был доступен материал, который способен был бы длительное время находиться под открытым небом, выдерживать натяжение.

    В связи с этим использовались голые алюминиевые кабеля без внешней изоляции. Такой подход не мог обеспечить безопасности воздушной линии. При морозах возникало обледенение самих жил, попадала влага, металл подвергался окислению и коррозии, а при сильном ветре возникала вероятность обрывов и перехлестывания пары основных проводов между собой.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Решением таких проблем стал СИП. Конструкция СИП позволила исключить большую часть опасных последствий для электрической линии на любом участке, так как изоляция из сшитого прессованного полиэтилена предоставляла надежную защиту от воздействия внешних факторов. Изоляция СИП устойчива к воде, избыточным натяжениям, а также способна выдерживать высокие перепады температур. Полиэтиленовая оболочка не воспламеняется при воздействии открытого огня, и длительное время может находиться под солнечными лучами. Минимальный срок службы СИП составляет от 25 до 40 лет даже при самых суровых условиях.

    Использование такого типа проводов позволило сократить занимаемую площадь, так как для оголенных электрических линий необходимо было большое пространство, чтобы предотвратить их соприкосновение между собой. При контакте голых проводников могло возникнуть короткое замыкание, в результате чего повреждение могло обесточить большое количество жилых домов.

    Конструкция СИП позволяет облегчить процесс монтажа. Для этого могут быть использованы разнообразные крепежи, металлические опоры и столбы. Специалисты рекомендуют использовать при монтаже именно СИП, если работы касаются подведения к дому электричества от столба электропередач.

    Видео «Ввод электричества в дом»

    Проводим монтаж правильно

    Первым делом необходимо знать технические нормы для монтажа провода такого типа. Получить подробные инструкции можно в отделении Энергосбыта. Если проигнорировать данные требования, то в результате эксплуатации могут возникнуть проблемы, а также нарушенные нормы могут повлечь за собой оплату штрафов. Это связано с тем, что подключение СИП относится к безопасности всего участка на линии, а не конкретно вашего дома.

    Самый распространенный тип – СИП 4. Для него не используется несущий трос. В его основе находятся алюминиевые жилы с сечением по 16 мм 2. Правила устройства электроустановок (ПУЭ) запрещает использование алюминиевых проводов для воздушной прокладки с сечением менее чем 16 мм 2. что продиктовано техникой безопасности. Такая толщина является оптимальной, чтобы выдерживать нагрузку.

    Перед началом работы следует получить некоторые знания в области электротехники. Для этого следует узнать о правилах техники безопасности, ознакомиться с нормами ПУЭ, а также посоветоваться со специалистами. Чтобы ввести несущий кабель в жилой дом, необходимо составить схему его прокладывания по улице (или двору). Затем с учетом его размещения следует сделать замеры от столба и до дома, учитывая точки с крепежами на стенках или других опорах. Покупка кабеля должна быть с запасом для непредвиденных случаев, а также для возможности сделать ремонт на линии, если будут обнаружены повреждения самого провода.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Количество жил в основе СИП нужно подбирать в зависимости от того, какой ввод вы будете осуществлять в свой дом – однофазный или трехфазный. Для того чтобы произвести соединение с магистральной линией СИП, использовать специальные штатные прокалывающие зажимы для этого кабеля. Если применяются эти зажимы, тогда нет необходимости в зачистке контактов самого провода. Для регулирования усилия зажима можно пользоваться срывной шестигранной головкой. Количество зажимов зависит от жил в самонесущем изолированном проводе.

    По нормам ПУЭ, если от соединения с магистральной линией до дома расстояние более 25 метров, тогда возникает потребность в установке дополнительных опор для кабеля. Обычно достаточно установить одну или две опоры, на которых проводу будет закреплен специальными поддерживающими крепежами. Но такая необходимость возникает не часто, так как строительство дома проходит с учетом расположения линии электропередачи.

    При подводе изолированного алюминиевого провода к стене можно использовать анкерный крепеж на кронштейне. Такое крепление позволит надежно зафиксировать кабель на стене. Метод достаточно эффективен, но не слишком эстетичен, особенно, если это фасадная стена дома. Чтобы решить такую проблему, можно дополнительно приобрести и установить пластиковый короб или гофрированную трубу. А если же дом деревянный до такой метод защиты при креплении провода на стене является обязательным.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    При подземном вводе силового кабеля, нужно прокопать траншею в земле. Обычно глубина составляет от 0,7-0,8 метров. Для такого способа ввода также используются нормы ПУЭ. Подземная прокладка позволяет обеспечить более надежную защиту кабеля от механических повреждений, ультрафиолетовых излучений, ветра и других факторов. Однако СИП нужно будет поместить в гофрированную поливинилхлоридную трубу, чтобы уберечь его от влаги.

    Заводим внутрь дома

    Если материал дома не изготовлен из горючего материала, тогда ввод кабеля можно сделать открытым. Когда СИП будет доведен до места ввода внутрь жилого помещения. При заведении электричества в здание часто возникают споры по поводу того, какой метод прокладывания лучше. Одни считают, что ввод СИП можно сделать прямо внутрь, а другие, что обязательно необходимо во время монтажа сделать ввод с разветвлением, используя стандартный электрический кабель с медным сечением.

    Так как в помещении рекомендуется использовать подачу электричества через медные жилы, а алюминиевая конструкция подходит только уличной прокладки, то второй вариант правильный. Однако сторонники первого способа считают, что если СИП способен выдерживать воздействие различных негативных факторов на улице, то в помещении он вряд ли будет уступать медному шнуру.

    Крепление к столбу кабеля сип – крепление, подключение дома к электросети и видео как правильно подключить провода

    Специалисты в области электротехники, а также нормы ПУЭ предусматривают прокладывание в частных домах и квартирах именно кабеля из меди. Медь является более подходящим проводником для электричества, имеет более высокие показатели за исключением стоимости (значительно выше). Необходимо сделать соединение между ними в распределительном щитке с подключением дополнительно оборудования и клемм. Монтаж с плавным переходом должен осуществиться с учетом разницы сечений жил. Так как у меди сопротивление больше, то и сечение должно быть несколько меньшим.

    Нужно обязательно учесть, что СИП является жесткой конструкцией и плохо гнется. Это существенно усложняет его монтаж в распределительном щитке и при вводе в здание.
    Одним из лучших методов при монтаже электрической сети в доме считается тот, в котором применяются дополнительные двух- или четырехполюсные автоматы ( в зависимости от числа фаз в кабеле). Тогда ввод СИП будет осуществлять в автомат, а затем и стандартный «домашний» кабель.

    Видео «Подключаемся к сети от столба»

    ЛЭП — это то, к чему очень легко и удобно подключить собственную домашнюю электросеть. Важно лишь знать, как правильно это сделать. В этом вам поможет видео.

    08.03.2016 at 11:51 дп

    Огромное спасибо за информацию. У меня самое ближайшее помещение к магистральной линии – это мастерская. Так как я там занимаюсь починкой автомобилей, то приходится подключать различные электрические инструменты с большой мощностью. Один раз наружная проводка в месте соединения начала искриться. А когда побежал быстро отключать все, сильно током ударило.
    Все потому, что на алюминиевой жиле не было изоляции… Теперь жалею, что раньше не сделал замену на такой провод. Откладывал постоянно, пока не случилось ЧП.

    09.03.2016 at 7:53 дп

    А я сам в электротехнике немного понимаю, а даже если и знаю что-то, то все равно побоюсь сделать.
    В итоге, когда нужно было приступить к работе с электричеством, я обратился на фирму. Там есть ребята, которые понимают, что делать.
    Три человека управились за несколько дней, оставалось провести только отделочные работы в доме.
    Сделали абсолютно все! Кабеля с заземлением, установили заземляющий контур даже. Всем доволен.
    В начале весны планирую еще громоотвод поставить и ничего не страшно будет))

    10.03.2016 at 8:23 дп

    Что-то я лично воздушному прокладыванию не очень доверяю.
    Помню, как-то у моих соседей порвало провода. Все случилось из-за того, что сильный ветер и постоянное подмывание столба, постоянно его наклоняло в сторону дороги. Я их предупреждал, мол может что-то случиться, пусть позвонят в аварийную службу.
    Конечно, все как обычно. Они откладывали, а этот столб после ливня упал на проезжую часть. В результате два дома обесточены, вырвано часть проводки и отвалился счетчик. Теперь проблем еще больше.
    Советую не откладывать решение таких вопросов, и все будет хорошо!

    Источники: http://nashakrepost.ru/elektrika-v-dome/vvod-v-dom-s-pomoshhyu-sip.html, http://postrojkin.ru/steny/kreplenie-provoda-sip-k-stene-doma.html, http://otoke.ru/provodka/montazh/sip-kabelya-ot-stolba-k-domu-927/

    electricremont.ru
