бетонные кольца для септика размеры и цены

Применение железобетонных изделий для строительства септиков – это эффективное решение для простой и надежной системы. Кольца ЖБИ удобны в эксплуатации и обеспечивают оптимальный подбор объема сборного сооружения. Доступная стоимость изделий и скорость монтажа сводят затраты к минимуму.

Строительство септиков

Сооружение, возведенное на основе сборного железобетона, отличается круглой формой. По типу конструкции оно может быть однокамерным или многокамерным (как правило, это 2-3 секции). Однокамерные септики целесообразно устраивать в том случае, если объем сточным вод доходит до 1м³/сутки, не более. Количество колец, требуемое на постройку, варьируется от 3 до 5. Трехкамерные септики позволяют получить более качественное очищение воды и закладываются при расходе воды свыше 10 м³, двухкамерные – до 10 м³.

Составные элементы:

  • днище – маркируется «ПН» — плита нижняя. Изделия выпускаются диаметром, соответствующим диаметру стеновых колец. Задача этого элемента – обеспечение ровного, твердого и сухого основания, что необходимо для обслуживания септика и минимизация просадки септика на плывучих грунтах;
  • рабочая часть – формируется на основе колец стеновых, опорных и доборных – маркировка «КС». Количество и размер изделий определяется проектными данными;

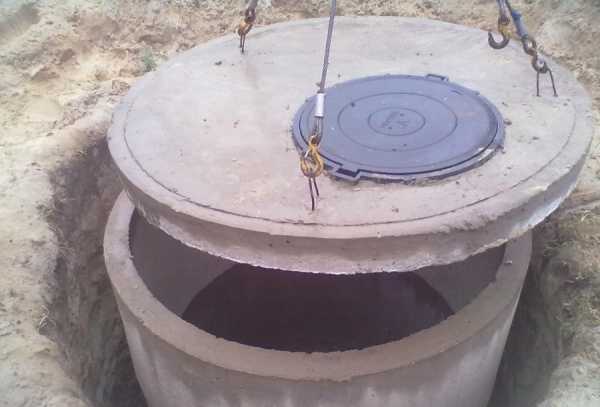

  • перекрытие – маркировка «ПП» — плита перекрытия. Изделие производится в соответствии с марками стеновых колец. Крышки оснащаются монтажными петлями и смотровыми отверстиями d 700 мм;
  • горловина лаза – формируется стеновыми кольцами меньшего диаметра;

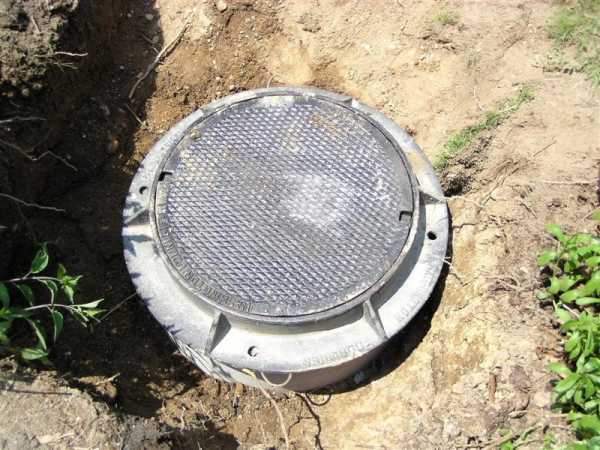

  • люк – в септиках применяются бетонные, полимерные, чугунные люки.

При монтаже изделий следует проверить его на наличие таких дефектов, как сколы, трещины. Они могут возникнуть вследствие неправильной выгрузки/загрузки, транспортировки материала

Стандартная высота лаза – 1150 мм, от отметки грунта до низа плиты перекрытия. Внешняя грань крышки люка возвышается над уровнем земли на 80 мм. Изнутри конструкция отделывается цементно-песчаным водонепроницаемым раствором (1:3, в/ц 0.5) с добавкой нитрата кальция, слой штукатурного слоя принимается за 20 мм.

Круглые однокамерные септики могут быть:

  • D 1000 мм;
  • D 1500 мм;
  • D 2000 мм.

Высота рабочей части принимается за 1.8 или 2.4 м. Исходя из диаметра и высоты, определяется количество колец, которые будут задействованы в работе. Сборные элементы формируют объем цилиндра септика. Для расчета требуемого объема величина, обозначающая суточный приток сточных вод умножается трижды и принимается за основу.

Принципы расчета объема септика:

  • согласно нормам, расход воды на одного пользователя принимается за 150 — 200 л/сутки;
  • семье, состоящей из трех человек, потребуется объем очистного сооружения, равный 1.8 м³;
  • обустройство септика большего объема продлит эксплуатационный период;
  • если в работе будут задействованы кольца d0 м, высотой 0.8 м, объем одного изделия принимается за 0.63 м³;
  • значит, при объеме стока менее 1м³, обустраивается однокамерное сооружение, состоящее из трех колец;
  • если обустраивается фильтрационный колодец, его объем должен превышать ежедневный расход воды в 12-16 р. Кольца используются более широкие и в большем количестве.

Для строительства используют сборные железобетонные изделия серии 3.900-3:

  • горловины лаза составляют стеновыми кольцами диаметром 700 мм, высотой 290 мм;
  • используется опорное кольцо опирания – для размещения люка;
  • согласно проекту, могут закладываться распределительные колодцы, диаметром 1000 мм и собирающие колодцы, диаметром 1500 мм.

Для возведения отстойника рекомендовано использовать кольца с фальцевыми замками. Готовое сооружение будет устойчиво к горизонтальному смещению

Многокамерные септики компонуются из однокамерных с устройством общей бетонной подготовки (дополнительный слой, выполняемый из бетона низкой марочной прочности).

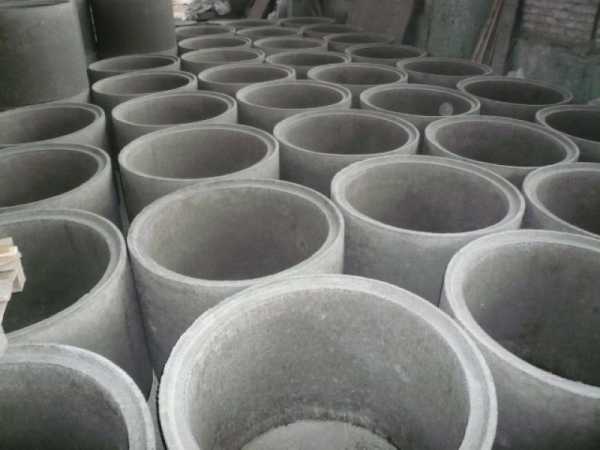

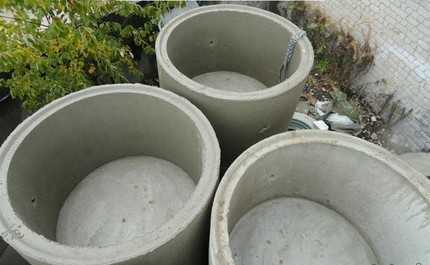

Использование железобетонных колец

Под постройку септика используются днища, перекрытия, кольца, люки с крышками, соответствующие высокому уровню качества.

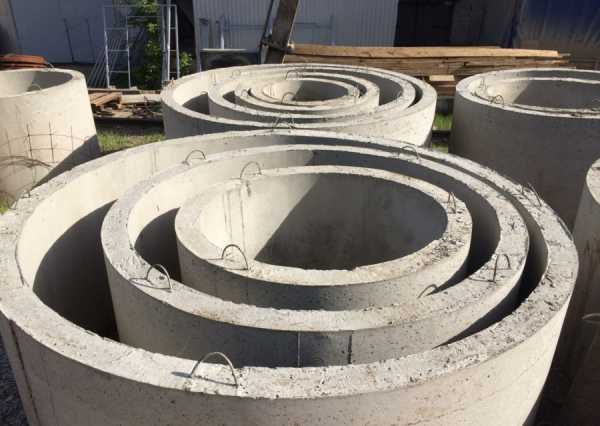

Для строительства привлекаются изделия трех типов:

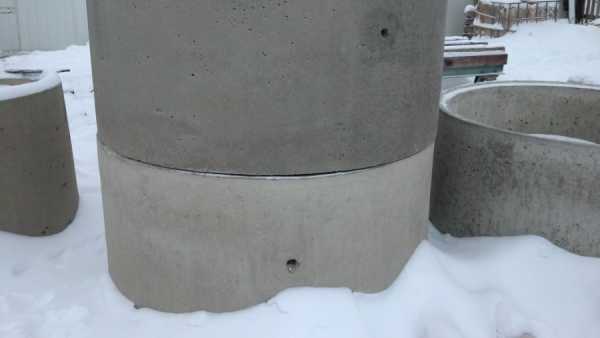

  • с кольцевым замковым соединением. Каждое изделие оснащается выемками и выступами, которые обеспечивают прочную замковую связь, благодаря чему в ходе эксплуатации сооружение не смещается;
  • кольца бетонные прямые без замка. Изделия стыкуются и герметизируются цементно-песчаным раствором и металлических скоб;
  • фильтрационные кольца – бетонные кольца с перфорацией. Изделие оснащено множеством отверстий, расположенных на идентичном друг от друга расстоянии. Через них вода просачивается в почвенный слой;
  • регулировочные ЖБИ кольца предназначены для регулировки объема сооружения;
  • доборные – необходимы для регулировки высоты септика.

Преимущества использования железобетонных изделий

Обустраивая сборные септики, можно рассчитывать на указанные преимущества:

  • более доступная стоимость по сравнению с кирпичными аналогами;
  • удобство монтажа и скорость реализации работ;
  • безопасность эксплуатации;
  • срок использования готового сооружения достигает 25 лет;
  • физическая и смотровая доступность;
  • возможность обустройства скоб спуска, технологических отверстий, переходников.

Бетонные кольца для септика: размеры и цены

В представленной таблице указаны характеристики колец ЖБИ, размеры и цены на каждое изделие.

Бетонные кольца для септика, цена и характеристики
МаркировкаКС-10.9КС -10.85КС- 15.9КС- 20.9КС- 7.9ПП-10ПП-10ПП-15ПП-15
ПримечаниеС замковым соединениемБез замкового соединенияБез люкаС люком полимернымБез люкаС люком полимерным
Стоимость, т.р1.61.52.54.91.91.22.42.83.8
Диаметр внутренний, мм100015002000700Наружный d 1200Наружный d1200Наружный d 1700Наружный d 1700
Высота, мм900900900900130130140150
Толщина стенки, мм80909070
Масса, кг5508501350366200240600680

Зная характеристики бетонных колец, размеры и цены, можно рассчитать общие затраты на возведение очистного устройства.

Если на площадке задействована техника, в качестве нижнего конструктивного элемента лучше использовать изделие с дном КДЦ, что обеспечит эффективную герметизацию

Схема очистки

После того, как сборный железобетонный септик готов, сточная вода поступает в камеры сооружения, где реализуется перегнивание органических веществ и осветление. Переработанная жидкость продвигается по трубопроводу в распределительное устройство и в колодец подземной фильтрации. Очищенная вода впитывается в грунт или в природные, естественные водоприемники.

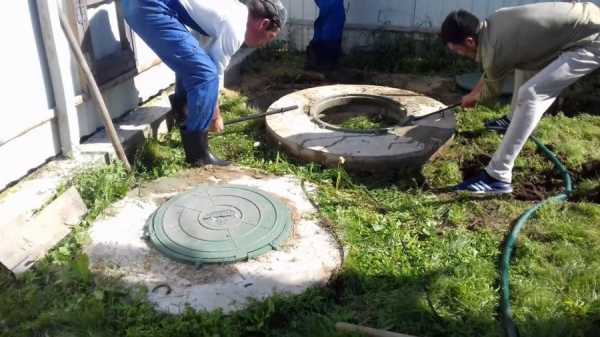

Правила эксплуатации ж/б септиков

Готовое к использованию очистное сооружение нуждается в регулярном осмотре и профилактических мероприятиях.

Рекомендовано проводить указанные мероприятия:

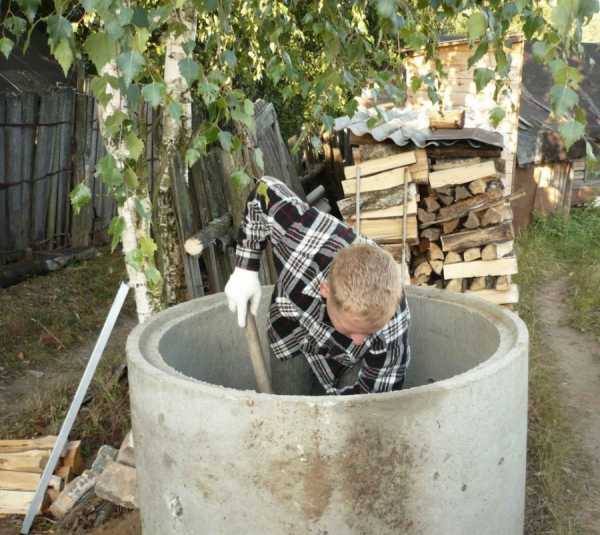

  • очищение внутренних стенок от корки дважды в год – весной и осенью;
  • собственник сооружения не должен допускать, чтобы осадок и поверхность корки доходили до технологических отверстий, через которые жидкость переливается по камерам;
  • перед чисткой в сооружение прекращается подача воды;
  • отложения разбиваются на куски, которые удаляются изогнутыми вилами или сетчатым черпаком с ячейками 3-4 мм;
  • осадок отсасывается ассенизатором, диафрагмовым насосом или черпаком;
  • при необходимости проводится ремонт перекрытий, днища, стенок;
  • перед работой сооружение проветривается не менее двух часов;
  • работник должен быть оснащен поясом со страховочными веревками, электрическим фонарем.

Бетонные кольца для септика – это недорогой и эффективный способ, позволяющий соорудить локальную канализацию. Использование изделий, соответствующих стандарту, обеспечит долговечность сооружения.

Как используются жби кольца при устройстве септика показано в видео:

Книги по теме:

obetone.com

Септик из бетонных колец — 105 фото проектов и советы от опытных строителей

В большинстве частных домов отсутствует центральная канализация, что приводит к значительным трудностям с утилизацией сточных вод. Как же быть в такой ситуации? В таких случаях организуется автономная канализация: осуществляется централизованный сбор стоков со всех бытовых и хозяйственных построек на участке, которые удаляются в выгребной колодец.

Наиболее распространены выгребные ямы, но время не стоит на месте и на их смену пришли септики. Септики бывают сборные пластиковые, а также со станциями глубокой очистки.

Их минус — очень высокая стоимость. Альтернативный вариант — это установка септика из бетонных колец.

Плюсы и минусы бетонного септика

Положительные стороны:

Надежность конструкции. Железобетон имеет высокую прочность, долговечность и способен противостоять агрессивным средам.

Переливной септик из бетонных колец полностью автономен, он не требует дополнительных элементов для функционирования, таких как: электричество, насосы, дренажные установки, емкости для аэрации и бактерий и т.д.

Возможность возведения септиков различного объема и типа. Это обуславливается большим разнообразием железобетонных колец: диаметр колец колеблется от 0,5 до 2 метров. Высота колец имеет два варианта — 0,6 и 0,9 метров.

Возвести небольшой септик можно самостоятельно, даже без привлечения тяжелой техники.  Монтаж не требует особых навыков и знаний.

Эксплуатируется септик легко — участие человека не требуется.

Для постройки необходим минимальный набор материалов и инструментов.

Отрицательные стороны:

Для возведения септиков большой вместимости, требуются манипуляторы. Это связано с большой массой бетонных колец и плит.

Для монтажа необходимо как минимум два человека. Такие септики требуют периодической очистки.

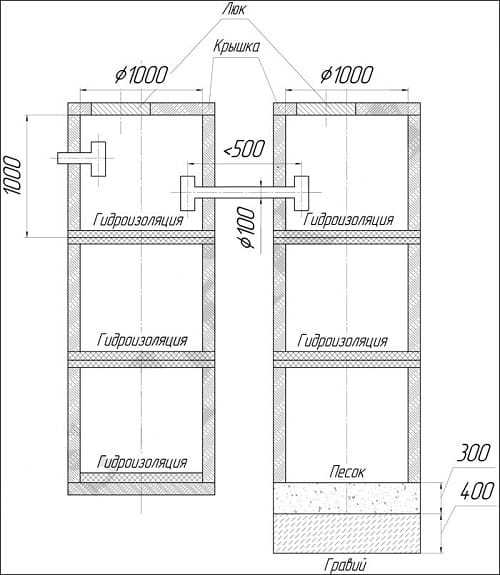

Схема и работа септика

До начала осуществления работ необходимо определиться с местом расположения и принципиальной схемой септика из бетонных колец. Стоит помнить, что бетонный септик должен располагаться как минимум в 5 метрах от дома, не менее чем в 2 метрах от хозяйственных построек. При наличии местных источников водоснабжения: в 30 и более метрах от колодцев и скважин.

Минимальное расстояние между септиком и проезжей частью — 5 метров. Септик должен располагаться непосредственно на участке.

Септики бывают однокамерные, двухкамерные и трехкамерные. Пример каждого из видов септика из бетонных колец можно просмотреть на многочисленных фото нашей подборки в конце данной статьи.

Возведение большего количества камер не целесообразно. Наиболее популярны двухкамерные септики. Такие септики состоят из двух колодцев, между которыми в верхней части располагается соединительная труба.

В первый колодец поступают стоки, собранные со всех источников в доме. Он герметичен (имеет бетонное днище). По мере заполнения первого колодца, стоки отстаиваются, происходит разложение стоков на жидкую, твердую и газообразную часть.

Твердая часть аккумулируется внизу, жидкая находится вверху, а газообразная часть удаляется через вентиляционный стояк, расположенный в самом верху септика (делается отверстие в колодезной плите перекрытия, выводится труба на 0,5-1,0 метров над поверхностью земли).

Достигая отметки соединительной трубы, жидкая часть переливается во второй колодец. Второй колодец имеет дренированное дно (отсутствует бетонная плита в днище — вместо нее щебеночная подушка).

По мере поступления жидких стоков, они накапливаются, отстаиваются и впитываются в грунт. Как же сделать септик из бетонных колец? Все начинается с подсчета необходимого объема.

Необходимый объем

В зависимости от объемов стоков, выбирается и общий объем септика. Для стандартной семьи в 3-4 человека требуется септик порядка 6-9 кубов. Расчет ведется из условий потребления воды в сутки на одного человека: 200 литров/сутки, а также минимального объема приемной стоковой ямы в расчете на трое суток.

При наличии 4 человек, получим суммарный максимальный объем стоков с учетом запаса в 200 литров — 1 куб. Это значит, что приемный колодец должен быть минимум 3 куба.

Второй колодец делают обычно таким же объемом. При наличии большего количества людей, увеличивают количество колец в септике, их диаметр, а также возводят дополнительные камеры.

Максимальный объем трехкамерного септика может достигать 45 кубов полезного объема.

Подготовка

После определения места для септика и подсчета необходимого объема стоков, легко можно определиться и с требуемым объемом септика. От его объема зависит количество бетонных колец, плит для днища и покрытия (можно использовать готовые кольца с днищами).

После приобретения и получения всех материалов, необходимо:

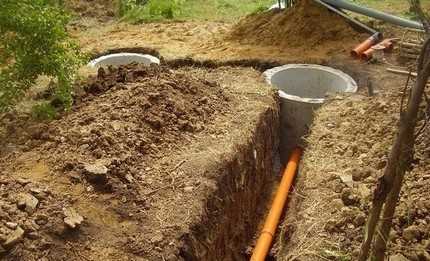

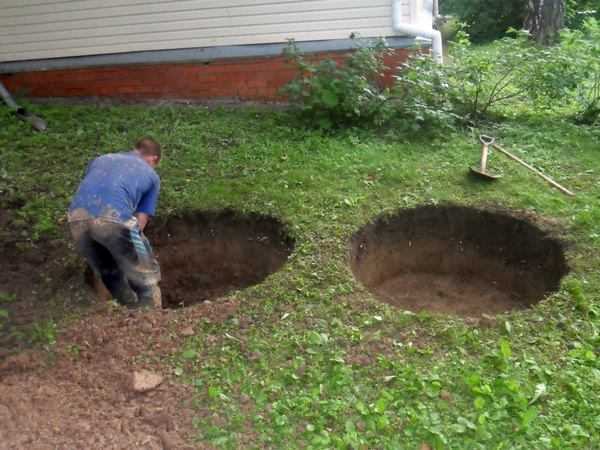

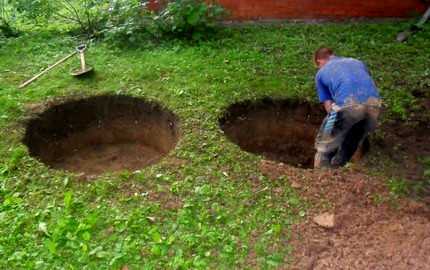

Подготовить котлован. Котлован стоит копать сразу для всех камер (большой котлован), с запасом для монтажа колец на 0,5-1 метр с каждой стороны. Глубина котлована должна соответствовать полной высоте септика.

Днище котлована выровнять и отсыпать песчаной подушкой, толщиной 0,1-0,2 метра. Подушку утрамбовать.

Копку котлована осуществлять только механизированным способом. При сооружении септиков небольших объемов (до 4 кубов), можно обойтись ручным способом.

Приобрести цемент, песок, щебень, канализационные трубы, битумную мастику, колодезный люк. Позаботиться о наличии необходимого инструмента.

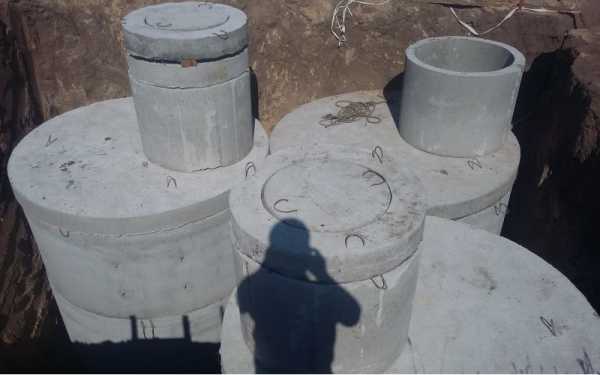

Монтаж септика

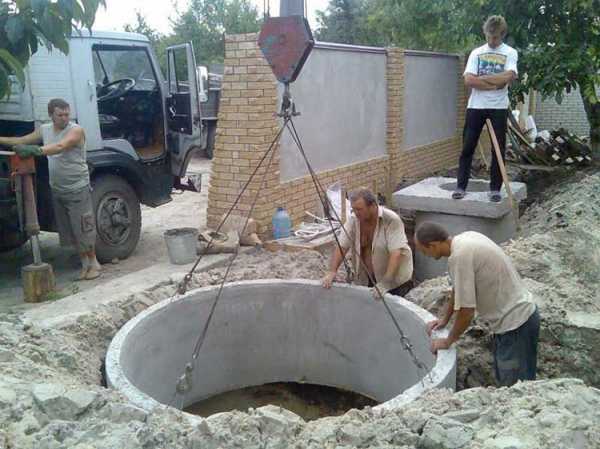

Для возведения септика, необходимо наличие специальной техники и как минимум 2 человек. Монтаж осуществляется с днища. Днище устанавливается в уровень. Далее:

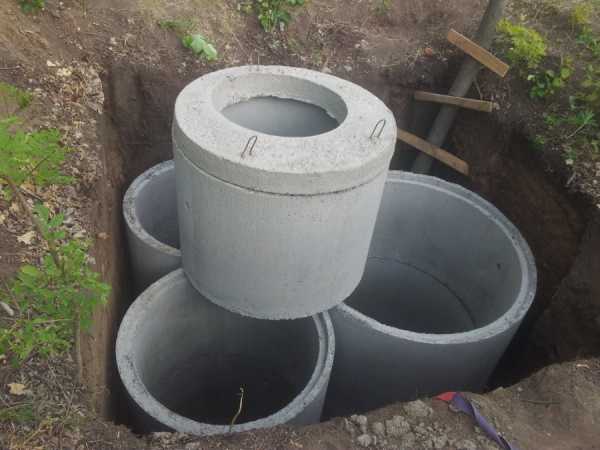

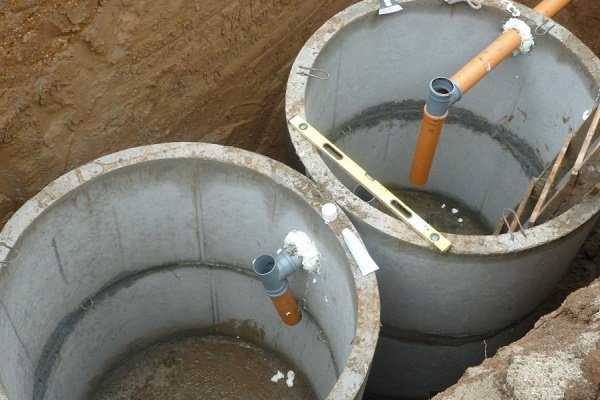

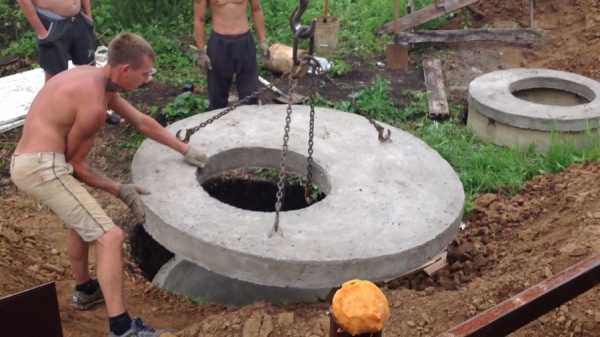

Монтаж колец, покрытий осуществлять с использованием манипуляторов. Кольца насаживаются на цементно-песчаный раствор, так же как и все плиты покрытия.

После монтажа колец, выполнить обмазочную гидроизоляцию, защитив от влаги как и сам септик, так и предотвратив попадание стоков через стенки септика в грунт.

Соединительную трубу между колодцами септиков располагать минимум на 0,2 метра ниже входной трубы из дома в приемный колодец. В последнем колодце сделать дренированное дно из щебня.

Края отверстия для труб, в стенках септика, заделать цементным раствором. После его затвердевания, это место тщательно промазать битумом.

Выдержать уклон канализационных труб в пределах 3-5%.

Заключение

Бетонный септик не требует много времени и больших средств. Является бюджетным вариантом решения проблем с канализацией.

Монтаж небольших септиков из бетонных колец можно осуществить своими руками, без привлечения специальной техники.

По окончанию работ, септик необходимо снабдить вентиляционными трубами, кольца скрепить между собой продольными вертикальными уголками или пластинами.  Наиболее рационально размещать септик в самой нижней точке участка.

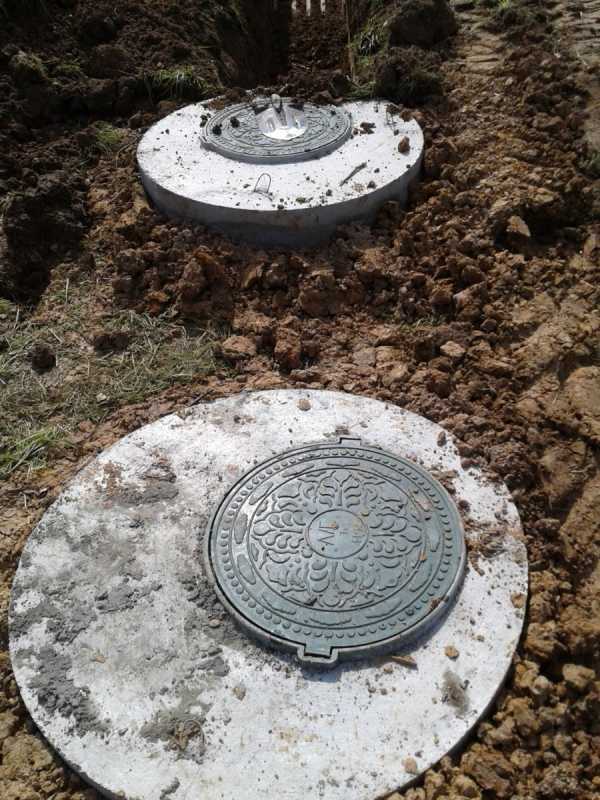

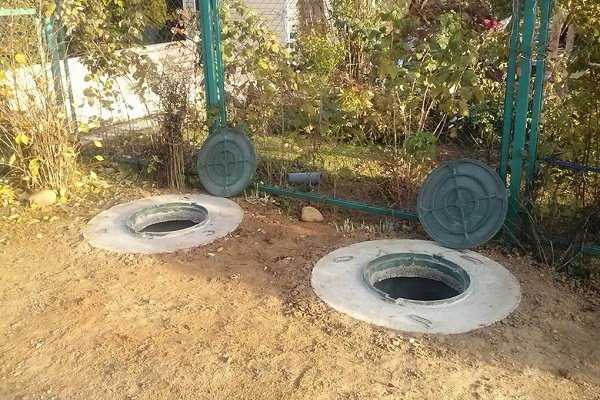

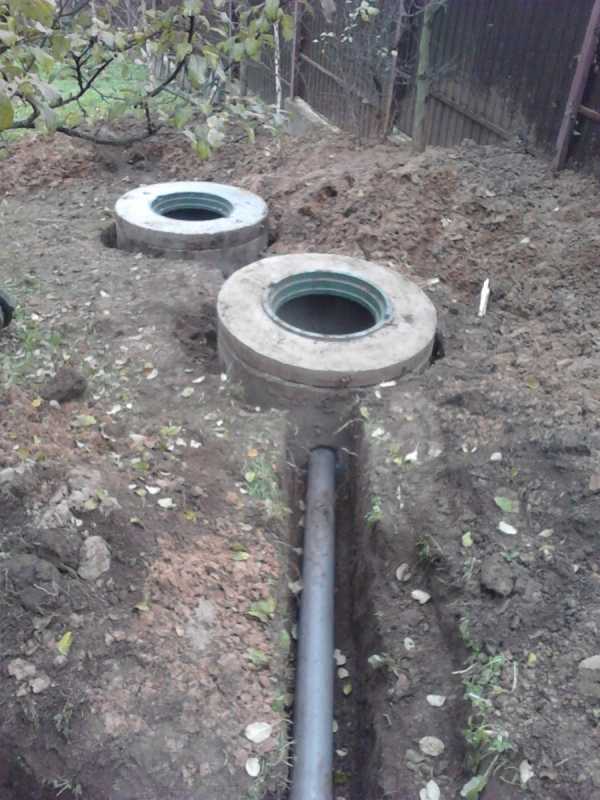

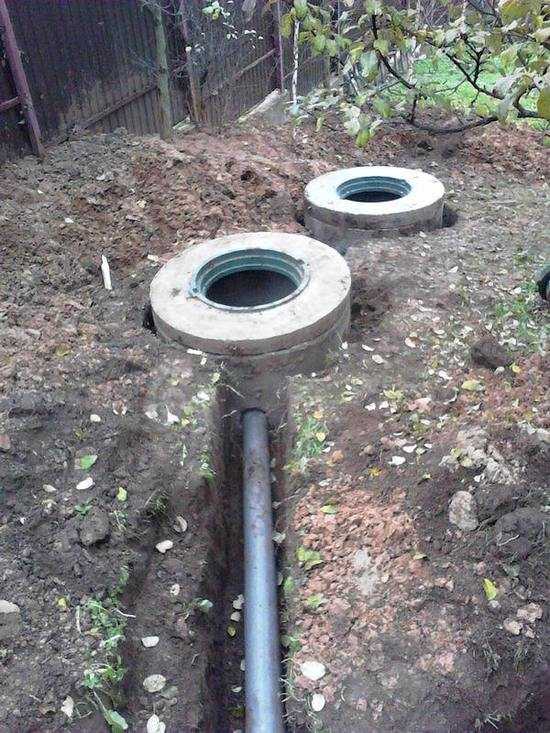

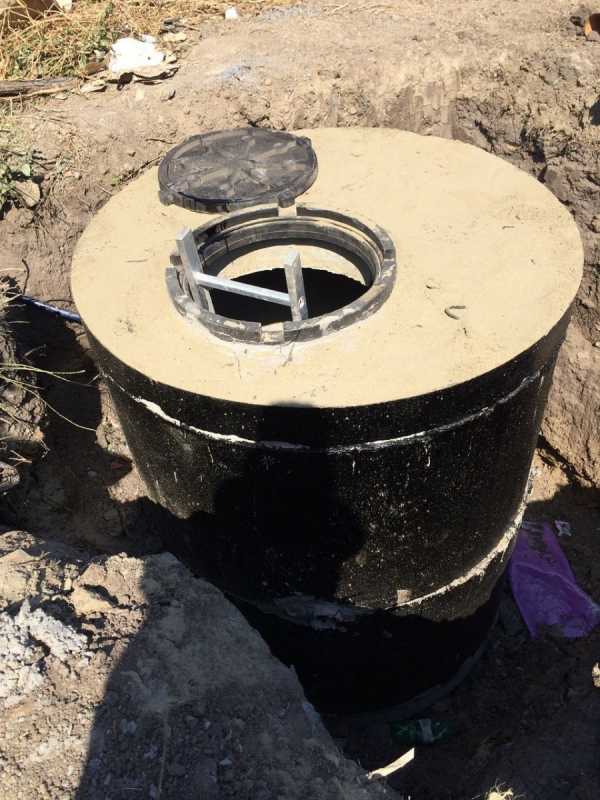

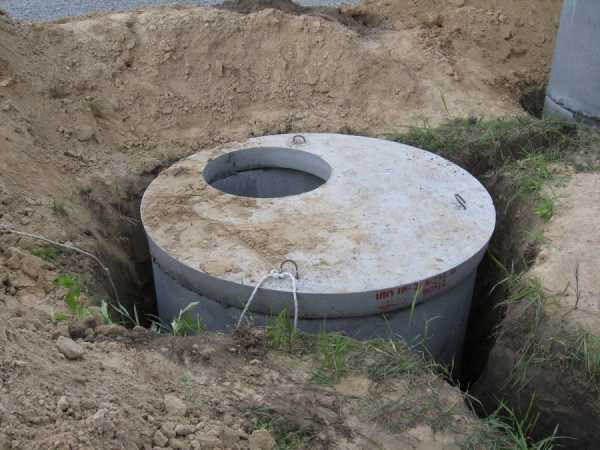

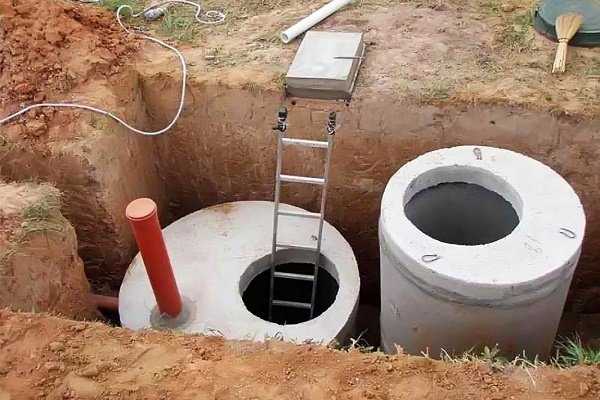

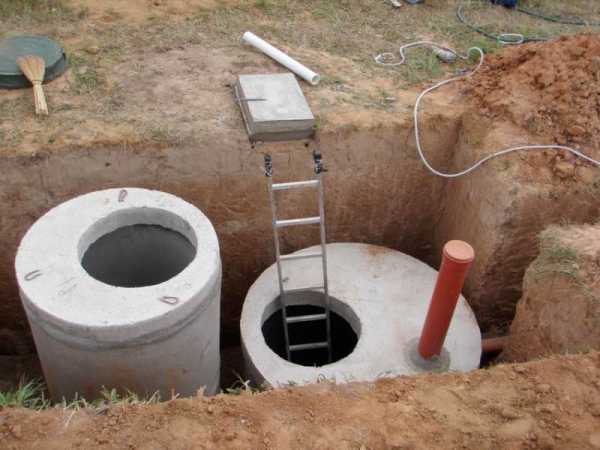

Фото септика из бетонных колец


Также рекомендуем посетить:

strojka-gid.ru

Двухкамерный септик из бетонных колец: правила сооружения

Вопросы утилизации стоков на загородных участках касаются как дачников, так и владельцев частных домов. Большинство дачных массивов и немало небольших населенных пунктов в стране не обеспечены возможностью подключения к централизованным сетям. С таким положением трудно смириться, не правда ли?

Избавиться от проблем позволит двухкамерный септик из бетонных колец, для сооружения которого потребуется минимум средств и усилий. Построить такую систему без проблем можно своими руками. Однако даже если планируется привлечение рабочих, знать правила и особенности устройства просто необходимо. Ведь сооружение обязано безотказно работать.

Мы предлагаем ознакомиться с достоверной информацией о сооружении бетонных септиков, об основах проектирования автономного очистного сооружения и об его организации. В дополнение к ценной информации мы подобрали фото, схемы и видео-руководства.

Содержание статьи:

Устройство двухкамерной конструкции

Септик, состоящий из двух камер, является практичным очистным сооружением, способным осуществлять переработку органических отходов.

Механизм очистки построен на работе двух сообщающихся отсеков, внутри которых происходит разделение жидкой составляющей и нерастворимого твердого компонента путем отстаивания.

Галерея изображений

Фото из

Устройство независимой канализации с входящими в схему собственными очистными сооружениями избавит владельцев загородного дома от массы проблем

Сооруженный из бетонных колец септик-отстойник позволит утилизировать преобладающий объем стоков в грунт, что в десятки раз сократит число вызовов ассенизаторов

Поступающие в септик стоки сбраживаются и окисляются, в результате отстаивания от воды отделяются твердые нерастворимые фракции и оседают на дно

В работе септиков-отстойников не задействовано оборудование, нуждающееся в электропитании, обслуживание системы занимает минимум времени, сил, средств

Построенный из бетонных колец септик — отстойник является самым дешевым вариантом организации очистных сооружений для автономной канализации. Собрать его можно собственноручно

Для обустройства горловин бетонных канализационных колодцев выпускают кольца перекрытий с отверстием для установки прочно закрывающихся люков

Двухкамерные септики, собранные из бетонных колец, сооружают для домов, в которых проживает от 3 до 10 человек, расходующих до 250 л в сутки. Заполняться септик может на 2/3 общего объема, что в среднем составляет 5 — 8 м³/сут

Для удаления нерастворимого осадка из септика ассенизаторов вызывают дважды в год. Откаченный ил используют в компостных кучах

Очистные сооружения автономной канализации

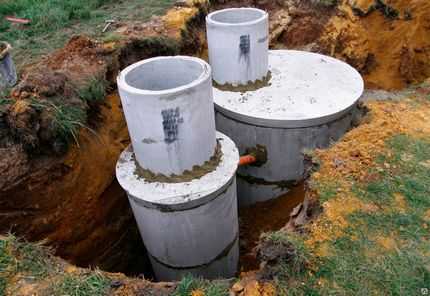

Устройство двухкамерного септика-отстойника

Строительство септической системы с двумя отсеками

Энергонезависимая очистная система на даче

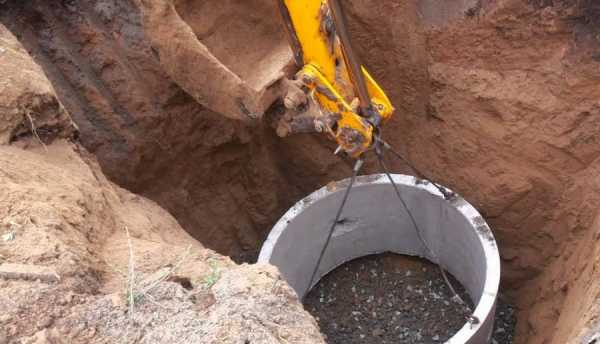

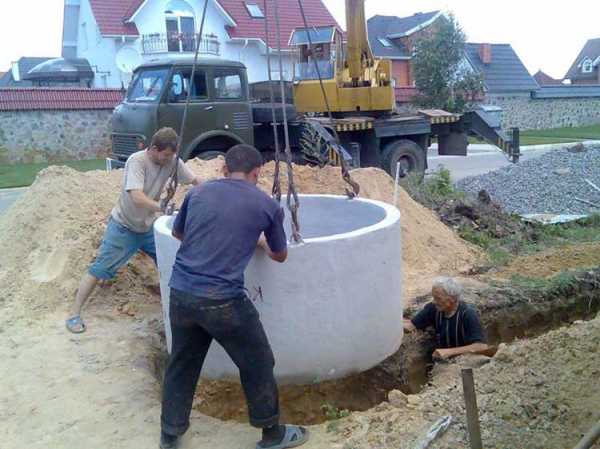

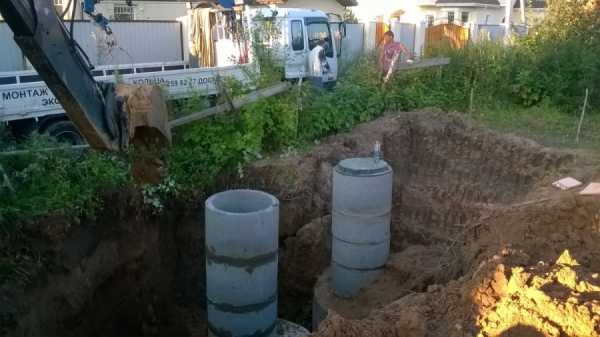

Установка бетонных колец в котлован

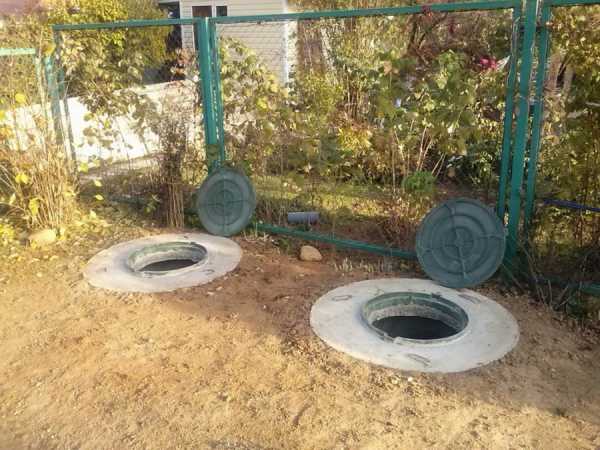

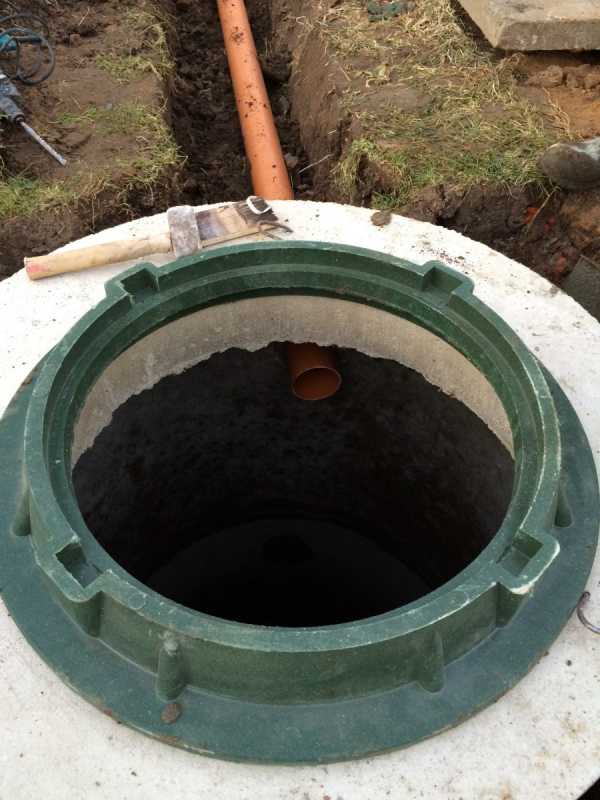

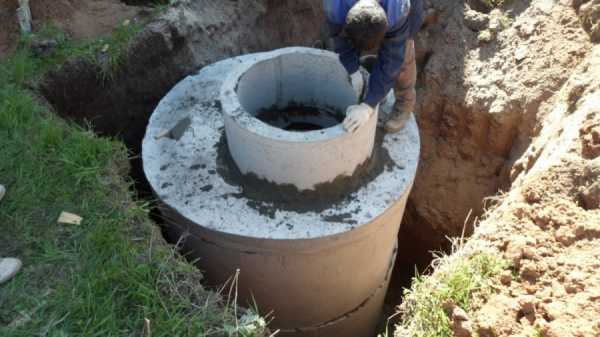

Обустройство горловин очистных сооружений

Стандартный объем двухкамерных септиков

Процесс откачки нерастворимого осадка

Каждый отсек двухкамерного сооружения отвечает за определенные задачи:

  • Первая камера. Принимает стоки из входной канализационной трубы, идущей из дома. Внутри камеры стоки отстаиваются, в результате чего твердые фракции опускаются на дно, а осветленные отходы через переливную трубу перетекают во второй отсек. Накапливающийся на дне ил необходимо периодически откачивать.
  • Вторая камера. Отвечает за окончательную утилизацию осветленных отстоявшихся стоков. Проходя через грунтовый фильтр, мощность которого составляет 1 м, стоки очищаются до степени, позволяющей им свободно поступать в окружающую среду без угрозы нарушения природного баланса.

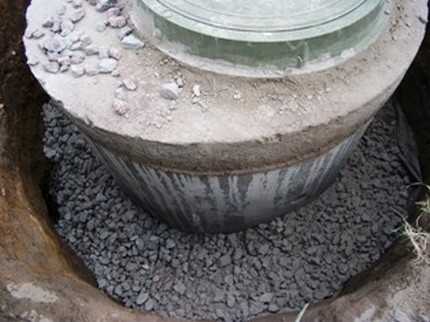

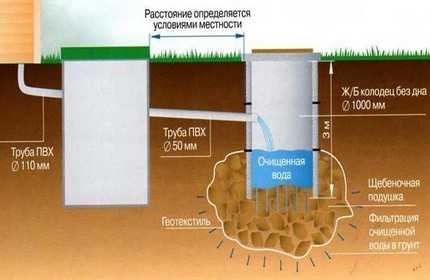

Дополнительная очистка внутри второй камеры достигается за счет щебеночного или гравийного фильтра. Он препятствует проникновению нерастворимых включений в грунтовые пласты. Прошедшие такую очистку осветленные стоки существенно сокращают общий объем канализационной массы, благодаря чему можно значительно реже вызывать ассенизаторов для опорожнения автономных канализационных объектов.

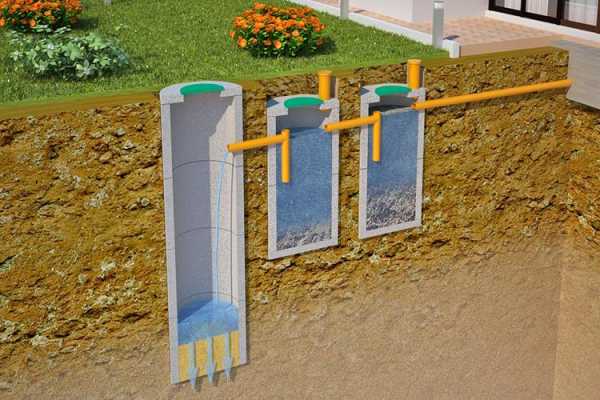

Схема функционирования двухкамерного септика такова: канализационные стоки сначала попадают в первый отсек, а после отстаивания в первой камере жидкая составляющая перетекает в поглотительный колодец, из которого сбрасывается через грунтовый фильтр в нижележащий слой

Нередко вместо фильтрационных колодцев размещают поля фильтрации. Они представляют собой несколько проложенных параллельно траншей, дно которых устлано щебеночно-песчаной отсыпкой. Сверху фильтрационной отсыпки уложены трубы с перфорированными стенками. Вся конструкция засыпана щебнем и песком и присыпана грунтом.

Очищенная и осветленная вода, просочившаяся сквозь фильтрационные материалы, проникает в нижележащие слои грунта. Между уровнем грунтовой воды и условным дном поглотительного колодца должно быть не менее 1 метра грунтовой толщи

Применение бетонных колец: за и против

Основное, чем «подкупают» септики из бетонных колец – доступная стоимость при высоких эксплуатационных параметрах. Ведь железобетон по праву считается одним из самых прочных материалов.

Септики из бетонных колец славятся надежностью и долговечностью; грамотно построенная конструкция обладает высокой прочностью

Среди неоспоримых достоинством бетонных септиков, состоящих их двух отсеков, стоит выделить:

  • Устойчивость к грунтовым подвижкам, резким залповым сбросам канализационных стоков и агрессивному воздействию канализационной среды.
  • Способность перерабатывать кубометры канализационных стоков. В процессе многоступенчатой очистки основная масса стоков выводится в виде осветленной жидкости за пределы сооружения. На дне оседает лишь малая часть ила, образовавшаяся в результате переработки органической составляющей бактериями, всегда присутствующими в канализационных массах.
  • Простота эксплуатации и обслуживания. Привлекать ассенизаторов для очистки стенок вместительной конструкции от наслоений нужно лишь раз в два-три года.
  • Долгий срок службы. Эксплуатационный период бетонных колец может достигать более полувека, а при надлежащем уходе – еще дольше.

Очистные сооружения, выполненные из бетонных колец, не «всплывут» на поверхность под действием морозного пучения грунтов, как этот часто случается с легковесными резервуарами.

Для возможности контролировать работу очистителя, своевременно производить откачку содержимого и в случае необходимости выполнять ремонтные работы каждый отсек снабжен отдельным люком

Но такая конструкция имеет и свои недостатки:

  • Необходимость задействования при монтаже строительной техники. Тяжеловесные кольца доставить на место и погрузить в котлован без применения строительной техники практически нереально.
  • Выделение под его обустройство большой территории, что не всегда представляется возможным на участках малой площади.

Резервуары, выполненные из бетонных колец, в процессе эксплуатации могут утратить герметичность. Причиной разгерметизации конструкции может стать появление трещин и подтекания в местах состыковки элементов.

Задача хозяина – периодически проверять внутренние стенки резервуаров на наличие трещин, а стыковочные швы на герметичность и в случае надобности ликвидировать дефекты

Среди «минусов» сооружения некоторые пользователи выделяют и тот момент, что даже при правильном монтаже в районе размещения септика витает неприятный запах, источаемый содержимым. Но этот дефект легко устранить, задействовав биопрепараты, в составе которых присутствуют бактерии, перерабатывающие органику. Они легко устраняют проблему, но при этом не наносят ущерб бетонной поверхности и канализационному трубопроводу.

Расчет объема резервуаров

Одним из ключевых условий бесперебойной работы очистного сооружения является грамотный расчет его объема. Чтобы правильно рассчитать объем септика, необходимо ориентироваться на три параметра:

  • Количество людей, которые живут в доме постоянно.
  • Суммарный суточный объем канализационных отходов на одного человека.
  • Промежуток времени, за который органические вещества успевают полностью переработаться.

При расчете берут за основу, что среднесуточный объем стоков на одного домочадца составляет 200 литров. А на переработку органических веществ внутри очистного сооружения в среднем уходит до трех суток.

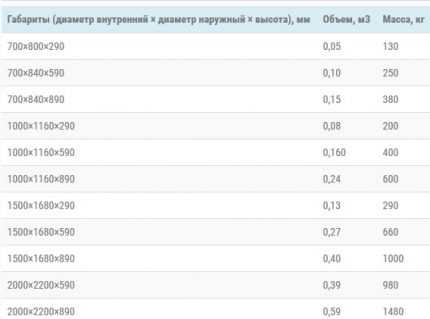

Размерная таблица с маркировкой производимых железобетонных изделий с указанием их диаметра упростит расчет необходимого числа элементов

Зная, что на одного человека за сутки приходится в среднем до 200-250 литров потребляемой воды, нетрудно высчитать что трехсуточный объем отходов на одного домочадца будет составлять порядка 600 литров. Полученное значение остается только умножить на число членов семьи, постоянно проживающих в доме.

При расчетах стоит также брать дополнительный запас в 15-20%. Он позволит избежать перелив нормы в случае временного увеличения числа домочадцев и пребывания в доме гостей в течение нескольких дней.

Так для семьи из четырех персон потребуется сооружение вместительностью 200л х 3сут. х 4 чел. = 2,4 куб.м. Округляем полученное значение и получаем, что для семьи из 4 персон потребуется септик вместительностью 2,5-3 литра.

Для участков, хорошо отводящих воду, стоит выбрать вариант обустройства септика, предполагающий отведение осветленной жидкости через стенки дренажного отсека

Если в местности размещения мини-очистной станции высокий уровень залегания подземных вод, который способен спровоцировать замедление процесса отведения вод и даже затопление конструкции, рассмотрите вариант обустройства септика, отводящего стоки на дренирующие поля.

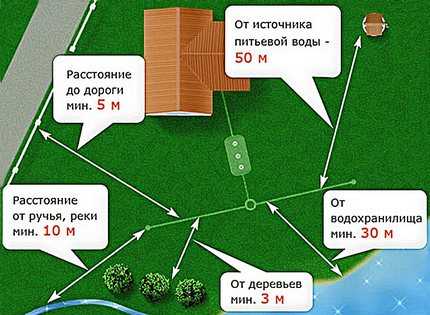

Выбор места для очистного сооружения

Санитарную зону при проектировании очистного сооружения размещают в удалении от значимых объектов на участке с тем, чтобы органические отходы случайно не попали в источник питьевой воды.

При выборе места под размещение сооружения руководствуются двумя нормативами: СНиП 2.-4.03.85 и СанПиН 2.2.1/2.1.1200-03. В них прописаны правила строительных наружных канализационных сооружений и перечислены требования по обустройству зон, которые могут представлять экологическую опасность окружающей среде.

Соблюдение удаленности от значимых объектов является гарантией того, что недоочищенные стоки не нанесут вред состоянию окружающей среды

При наличии поблизости водоемов с проточной водой, расстояние до них следует выдерживать как минимум в 20 метров. Если на участке есть растительные посадки, то расстояние до деревьев должно составлять порядка 3 метров, а кустарников – до одного метра.

Планируя обустройство санитарной зоны стоит уточнить место прокладки подземной газопроводной трубы с тем, чтобы выдержать расстояние до нее в 5 метров.

Немаловажное значение при выборе места имеет обеспечение условий для свободного доступа строительной и ассенизаторской техники

Важно обеспечить свободное пространство для доступа и маневрирования строительной и ассенизаторской техники. При этом учитывайте, что непосредственно над местом заглубления септика ее ставить нельзя, поскольку тяжеловесная машина способна разрушить стенки очистного сооружения.

Технология монтажа септика

При установке двухкамерного септика из бетонных колец будьте готовы к тому, что это довольно трудная и кропотливая работа. Чтобы облегчить себе задачу, воспользуйтесь услугами спецтехники или привлеките для выполнения работ двух-трех помощников.

Поднять тяжеловесное кольцо даже нескольким работникам будет проблематично. Ну, а установить его точно по месту – еще сложнее.

Покупка материалов и комплектующих

Бетонные кольца представлены на рынке в размерах. Высота изделий всегда одинаковая и составляет 90 см, а вот диаметр может варьироваться в пределах от 70 до 200 см. Объем кольца напрямую зависит от его диаметра. Так, ж/б кольцо сечением в 70 см имеет объем в 0,35 куб.м. И на возведение резервуаров объемом 2,5 куба потребуется 7-8 таких колец.

Если же задействовать кольца размером в 100 см, каждое из которых имеет объем в 0,7 куб.м., на возведение резервуаров той же вместительности потребуется всего 4 таких кольца.

Оптимальный вариант для возведения функционального двухкамерного септика – использование бетонных колец диаметром в 100, 120 или 150 мм

Цена изделия зависит от его размера. Поэтому, что бы не прогадать, перед покупкой колец всегда просчитывайте суммарный объем и необходимое количество.

При расчете вместительности очистного сооружения и выборе колец для его возведения учитывайте, что фактический объем резервуара должен быть выше расчетного. Это объясняется тем, что жидкость по мере наполнения не сможет подняться выше уровня переливных отверстий, которые размещают на 20-25 см ниже верхнего края колонны.

При выборе колец необходимого диаметра берите в расчет уровень грунтовых вод. Чем выше расположены подземные воды, тем больших размеров стоит выбирать кольца. Ведь по мере возрастания диаметра их количество уменьшается, а, следовательно, снижается и глубина монтажа всего очистного сооружения.

Из материалов также потребуются:

  • трубы D110-120 мм;
  • тройники для переливов;
  • известковый щебень трех разных фракций;
  • речной песок.

Грунтовый фильтр во второй камере формируется из трех слоев гравия или щебня, размер фракции каждого нижележащего слоя должен быть меньше, чем фракция предыдущего.

Кроме того потребуется запастись жидким стеклом, цементом для приготовления раствора на площадке и монтажной пеной для герметизации соединений.

Инструменты, необходимые для проведения работ:

  • штыковая и совковая лопата;
  • строительный уровень;
  • перфоратор;
  • лестница;
  • ведро с веревкой;
  • емкость для замешивания;
  • узкий шпатель;
  • широкая кисть.

Для прокладки канализации к септику и создания переливов допустимо использовать полипропиленовые или асбестоцементные трубы.

Строительство септика из бетонных колец включает ряд стандартных этапов:

Галерея изображений

Фото из

Этап 1: Устройство котлована для монтажа септика

Этап 2: Обустройство колована перед установкой

Этап 3: Погружение днища герметичного колодца

Этап 4: Сборка шахты бетонной камеры септика

Этап 5: Сооружение поглотительной камеры

Этап 6: Устанока перекрытия бетонных камер

Этап 7: Сооружение горловины бетонных колодцев

Этап 8: Обратная отсыпка котлована с септиком

Проведение земляных работ

Оптимальный период для начала проведения земляных работ – в самую знойную погоду или время после наступления первых заморозков, когда уровень грунтовых вод имеет самые низкие показатели.

Под обустройство двухкамерного очистителя лучше выкопать общий котлован сразу для двух колодцев. Хотя некоторые специалисты придерживаются того мнения, что лучше создавать два независимых котлована под каждый резервуар сооружения.

Резервуары устанавливают на расстоянии в 1-1,5 диаметра друг от друга с тем, чтобы зазор между ними выполнял функцию буфера в момент подвижек грунта

Размеры котлована определяются диаметром выбранных колец. При расчете габаритов ямы следует учитывать такие моменты:

  • Глубина изделия должна быть на 30-40 см ниже, чем высота используемых колец. Это необходимо для того, чтобы обустроить отсыпку на дне или залить бетонную стяжку.
  • Длина и ширина котлована должна быть такой, чтобы дистанция от стенок ямы до колец была не менее 50-70 см. Это необходимо для того, чтобы упростить монтаж и получить возможность произвести гидроизоляцию наружных стенок конструкции.

Рыть котлован можно и вручную лопатой, извлекая грунт ведром. Но намного проще задействовать для этого спецтехнику, усилиями которой не составит труда выкопать яму всего за несколько часов. В условиях ограниченного пространства удобнее всего использовать небольшой экскаватор. Грунт, извлеченный из ямы, лучше сразу вывести за пределы участка, используя для этих целей ту же машину, что и привезла кольца.

Но даже при использовании спецтехники во время проведения земляных работ все равно придется поработать руками, выравнивая стенки и дно ямы

При создании общего котлована под два резервуара в результате должна получиться двухуровневая яма с тем, чтобы первый отсек находился на полметра глубже, чем первый.

На этом же этапе прокладывают траншеи под канализационные трубы. Их закладывают ниже уровня замерзания грунтовых слоев, что для регионов средних широт составляет порядка 1,2-1,5 метра.

Чтобы обеспечить самотек жидкости при подведении к септику дно траншей делают под уклоном в 5 градусов, что составляет 20 мм на каждый погонный метр

Дно траншей выравнивают, ориентируясь по строительному уровню, и утрамбовывают. Выровненное основание засыпают слоем щебня или песка, поверх которого впоследствии и укладывают подводящие трубы.

Заливка основания и возведение стен

Дно вырытого котлована тщательно выравнивают и утрамбовывают. Выровненное основание засыпают песочным слоем, формируя «подушку» толщиной 15-20 см. Сформированную отсыпку тщательно утрамбовывают, создавая ровную и лишенную перепадов поверхность.

Для создания бетонного основания под накопительный резервуар дно котлована заливают цементным раствором.

Чтобы повысить устойчивость бетона на сжатие и изгиб, при заливке стяжки желательно соорудить металлический армирующий каркас

Размер бетонной стяжки должен быть на 20-30 см больше диаметра используемых колец. На застывание цементного раствора в зависимости от температурных и погодных условий может уйти от четырех и более недель. Лишь после этого приступают к установке первого кольца.

Чтобы миновать этап заливки бетонного основания и облегчить себе работу лучше использовать готовые днища канализационных колодцев. Они, как и кольца, выпускаются заводами ЖБИ.

Кольца с днищами представляют собой конструкции, верхняя часть которых имеет сквозное отверстие, а нижняя – оборудована глухим дном в виде круга

С помощью крана устанавливают первое кольцо таким образом, чтобы его стенки размещались строго вертикально. Это необходимо для того, чтобы обеспечить устойчивость и прочность конструкции. Сверху на него водружают второе. И так далее.

Чтобы усилить прочность фиксации в местах состыковки, по наружной стороне колец монтируют металлические скобы. Точки «входа» покрывают слоем бетона и герметизируют.

Мероприятия по обеспечению гидроизоляции

Чтобы снизить вред воздействия на бетон подземных вод, защитив при этом конструкцию от протекания, все стыки между днищем и стенками изнутри следует заделать цементным раствором. Обработке подлежат как внутренняя, так и наружная стенка резервуара.

Для улучшения водонепроницаемости состава и для ускорения его затвердевания, в раствор добавляют жидкое стекло. Главное – при добавлении жидкого стекла в цемент выдержать соотношение, которое составляет 25%. При превышении своей доли клей способен ухудшить свойства цемента, увеличив риск застывания раствора прямо в замешиваемой емкости.

При приготовлении состава силикат вносят в уже готовую смесь небольшими порциями, непрерывно помешивая содержимое емкости

Чтобы повысить водонепроницаемые свойства конструкции мастера рекомендуют использовать 2-3 вида гидроизоляционных материалов. Для обработки стенок бетонных элементов применяют:

  • пропитку глубокого проникновения;
  • битумную гидроизолирующую мастику.

Единственное условие – не применять токсичные составы, которые могут погубить полезные бактерии отстойника. Для изоляции с наружной стороны поверхность покрывают битумной мастикой или рулонным материалом с аналогичным составом производных.

Сверху колодца устанавливают бетонную крышку с отверстием, внутрь которого монтируют чугунный люк со съемной крышкой. Чтобы предупредить промерзание системы, верхнюю часть резервуаров утепляют отрезами пенополистирола.

Особенности создания фильтрационного отсека

Второй колодец сооружения сооружают по такой же схеме. Единственное отличие – создание фильтрующего слоя. Его прокладывают на дне и вдоль стенок резервуара. Для этого дно вырытого котлована устилают:

  • первый слой из песка – толщиной 10-15 см;
  • второй слой из мелкофракционного щебня – толщиной 15-20 см.

При формировании отсыпки необходимо ее тщательно уплотнить. Для этого трамбовку «подушки» чередуют с заливкой ее водой.

Если предполагается боковая разгрузка очищенных стоков, стенки поглотительного колодца выполняют из специальных перфорированных колец, размер отверстий которых составляет 30-50 см.

Щебеночно-песчаная отсыпка обеспечит неподвижность резервуара даже в момент подвижки грунта, когда он «загуляет»

В верхней части резервуара устанавливают горловину с отверстиями под канализационный люк и вентиляционный стояк. Венттруба должна быть выше уровня земли на 70-80 см.

Для монтажа переливной трубы между резервуарами выкапывают траншею. Перелив сооружают таким образом, чтобы разница высот между входом в первый отсек и выходом во второй резервуар составляла 15-20 см. Входная и переливная труба между камерами должны быть оснащены тройниками.

Галерея изображений

Фото из

Подключение второй камеры септика

Устройство фильтра поглощающей камеры

Правила засыпки грунтового фильтра

Способ увеличения скорости фильтрации

Сделать отверстие в стенке резервуара под перелив проще всего перфоратором. Заведя край трубы в стенку накопителя, фиксируют ее путем задувки монтажной пеной. Застывшая пена будет выполнять двойную функцию: выступать в роли демпферной прокладки и удерживать влагу.

Убедившись в герметичности конструкции, приступают к ее обратной засыпке. Для этого пустоты между наружной поверхностью колодца и ямой засыпают землей, предварительно перемешанной с песком. Чтобы создать дополнительную гидроизоляцию, используют при засыпке глину.

Выводы и полезное видео по теме

Обзор одного из вариантов устройства двухкамерного септика:

Секреты правильного монтажа:

Как построить септик при минимальных затратах:

В целом установка двухкамерного септика из бетонных колец, хоть и хлопотная, но вполне осуществимая задача. Главное – ответственно отнестись к выбору места под его обустройство и строго придерживаться технологии монтажа. И тогда очистное сооружение будет исправно служить не один десяток, делая загородную жизнь более комфортной.

sovet-ingenera.com

Устройство септика из бетонных колец своими руками

Прежде чем начать подготовительные работы для того, чтобы установить септик на дачном участке, не лишним будет ознакомиться с конструкцией такого сооружения с использованием колец из бетона. Напоминание основных этапов работ и некоторых тонкостей поможет выполнить работу более качественно.

Начнем со знакомства с конструкцией септика, собранного на основе колец из бетона.

Схема установки



Устройство системы

Подобная конструкция представляет собой простейший метод устройства септика в частном доме. По сложности монтажа он доступен даже людям без значительного опыта. Кроме функции накопления отходов, образующихся во время проживания в доме, септик производит разделение их на составляющие, которые не наносят вреда природе.

Полезная информация! Процессы, проходящие в емкостях, довольно просты: в первой из них, изолированной от наружного воздуха (септике) микроорганизмы перерабатывают поступающие отходы. В результате получаются разделенными небольшое количество не растворенного осадка и очищенной воды.

Для полной очистки воды дополнительно оборудуются колодцы фильтрации и аэробного брожения. Последний отличается от септика добавлением заборника воздуха. Подобные системы крайне редко требуют принудительного удаления жидкости, вода просачивается в окружающую почву.

Составим схему септика, состоящего из двух камер. Такая конструкция предполагает наличие септика и колодца для фильтрации. Основные материалы для их оборудования схожи, но имеются характерные особенности. Уточним устройство каждого из колодцев.

Колодец для септика включает в себя:
  • Стяжку из цементного раствора.
  • Основу в виде плиты.
  • Пару различных по размеру колец из бетона.
  • Входное и выходное устройства для перелива стоков.
  • Крышку из дерева.
  • Заборник воздуха.
  • Люк из чугуна.
Колодец для фильтрации:
  • Засыпку из гравия.
  • Отбойный камень.
  • Два кольца из бетона с разницей в диаметре.
  • Дренажные отверстия в стенках первого кольца.
  • Входную трубу стоков.
  • Крышку из дерева.
  • Вентиляционную трубу.
  • Металлический люк.

Какие условия соблюдаются во время сооружения септика из бетона?

Размещение на местности. Согласно санитарным требованиям, септик размещается не ближе 5 метров от жилища и 30 метров от места забора воды.

Обеспечение места для проезда, ведь перекатывание колец запрещено, а без автокрана монтаж колодцев крайне затруднен.

Установку септика желательно планировать на самых высоких точках местности. Такие меры уменьшат риск затопления колодца после дождя или таяния снега.

Важно! Обязательно учитываются сезонные колебания уровня грунтовых вод. Уточняются размеры септика и его конфигурация.

После подготовки необходимых материалов и выяснения технических деталей можно начинать обустройство ямы для септика. Работы проводятся с привлечением спецтехники или без нее. Упростить разметку можно с помощью импровизированного циркуля, изготовленного из забитого по центру колышка и прикрепленного к нему шнура.

Ширина ямы должна быть немного больше внешнего диаметра бетонных колец. Глубина определяется размерами септика, но не меньше двух метров.

Запас по ширине позволит без перекосов и потери времени установить кольца на место.

Совет! Заклинившее или перекошенное кольцо выдергивать с помощью автокрана нельзя, поэтому процесс установки должен быть тщательно подготовлен.

По готовности котлована приступают к укреплению дна. Обычный раствор на основе цемента поможет в решении этого вопроса. Кольца можно устанавливать только на высохшее бетонное основание. Пространство между кольцами заштукатуривается раствором аналогичного состава.

Труба канализации из дома закладывается на уровне полуметра от поверхности. Вход трубы внутрь септика производится через подготовленное отверстие. Крышка с вырезанным местом под установку металлического люка ложится поверх кольца. Теперь остаток объема котлована можно засыпать.

Для информации! Значительно упростит процесс подготовки использование кольца с залитым на заводе дном. Необходимость в бетонировании отпадет.

Собственноручно построенный септик из бетонных колец

  • Покупные кольца можно заменить залитыми своими руками. Для этого по периметру ямы готовится опалубка с толщиной будущего кольца около 10 см.
  • Для удобства монтажа опалубка может быть металлической и состоять из двух отдельных частей, внутренней и наружной. После установки ее на место начинается заливка.
  • В состав раствора для заливки входят одна часть цемента марки 500, 3 части щебня и 3 части песка. Несколько прутов арматуры, добавленные в устройство колец в процессе заливки, прибавят прочности изделию в целом. Верхние окончания прутов должны перейти по высоте в следующее залитое кольцо. Залитый слой просыхает порядка четырех суток.
  • По готовности предыдущего слоя опалубка поднимается и заливается следующий уровень. Таким образом кольцо наращивается на нужную высоту. Дно полученного сооружения заливается бетоном слоем 0,2 м. Поблизости оборудуются второе и третье кольца.
  • Первые два кольца сообщаются через трубу на уровне 20 см от верхней части, второе с третьим и выходное отверстие последнего — на уровне 40 см. Обязательно следует обеспечить угол наклона трубы для стекания жидкости. После установки системы сообщения колодцев производится их обсыпка.
  • Довольно качественным материалом для изолирующей обсыпки станет глина, утрамбованная в процессе заполнения пространства вокруг колец. Вода на выходе из третьего колодца по степени очищенности вполне пригодна для полива огорода.

Распространенным элементом септика является колодец для фильтрации, через который вода выводится в грунт. Заглубленность системы позволяет эксплуатировать ее даже зимой. В основу его работы заложены процессы анаэробного брожения и отстаивания. Прохождение воды через всю систему очищает ее до 90%.

Подробнее остановимся на порядке монтажа колодца для фильтрации. Отличия в назначении вызвали изменение в деталях установки.

Устройство колодца для фильтрации

  • Определяется необходимый размер ямы и проводятся земляные работы по ее подготовке. Кольцо из бетона устанавливается на дно полученного котлована. В стенках кольца заранее проделаны отверстия диаметром 5-6 см. Количество таких отверстий достигает сотни, а расстояние между соседними составляет 12 см в ширину и высоту.
  • Объем кольца заполняется гравием или шлаком на высоту около метра. Следующим слоем толщиной от 1 до 6 см располагается камень-отбойник. Пространство от внешней поверхности кольца и на расстояние 50 см засыпается аналогичным образом. Выше размещена вводная труба из предыдущего резервуара и вентиляционный канал, выведенный на поверхность.
  • Верх колодца закрывается плитой из бетона с предусмотренным местом для монтажа крышки. Поверх всей конструкции ставится второе кольцо из бетона, имеющее меньший размер и накрывается крышкой из чугуна. Обустройство колодца для фильтрации закончено. Для чистки колодца, проводимой каждые 36 месяцев, необходимо заменить весь материал засыпки.
  • До того как сделать септик из бетонных колец, необходимо ориентироваться в темпах его наполнения. Дальнейшие расчеты определят конечный достаточный объем всего септика. Отправной точкой для вычислений берется норма расхода воды на человека, иначе 200 литров.

Арифметика проста: количество жильцов умножается на среднюю норму расхода. Для трех человек получается 3х200=600 литров в сутки. Вполне возможен приход гостей. Визит трех человек добавит к вычислениям еще 600 литров. В результате имеем 1200 литров за 24 часа при максимальной нагрузке.

Время, необходимое для того чтобы вода в септике отстоялась, составляет около суток. Дополнительно вносится в формулу немного запаса. На выходе получился объем септика не меньше 5 м?.

Практика показывает, что форма септика влияет на его работу гораздо меньше, чем размещение его элементов. Точки входа и выхода должны быть достаточно разнесены в пространстве, иначе есть опасность короткого гидравлического замыкания.

Определить необходимую глубину поможет условие, по которому осадок на дне и плавающие частицы были разделены метром воды. Таким образом несложно посчитать, что септик должен иметь полезную высоту от 120 см.

Теперь можно собрать воедино положительные черты рассмотренного типа септика:
  • Простота установки (весь процесс может быть произведен своими руками).
  • Продолжительный срок эксплуатации (исчисляется десятилетиями).
  • Доступность по стоимости (стоит меньше, чем железобетонный, есть возможность заливки на месте).
  • Безопасность для экологии (качественная очистка воды, позволяющая использовать полученную влагу для полива).
  • Всесезонность (не страдает от изменения уровня воды).
  • Отсутствие трудностей с обслуживанием (промежутки между выкачками достигают года).

Дополняя информацию о скорости заполнения, можно уточнить, что добавление в объем септика специальных микроорганизмов позволит увеличить такие промежутки до 36-ти месяцев.

В случаях грамотного размещения колодцев первый и второй оказываются погруженными под землю. Разнообразие эстетического оформления выступающих частей полностью зависит от вкуса и фантазии мастера.

Способов облагородить место установки септика множество, можно даже попытаться максимально его скрыть. Главное потом найти крышку, когда понадобится выкачать лишнюю воду.

Септик, оформленный под кладку

Даже при всех плюсах нашей конструкции есть одно но. Грунтовые воды, вернее, глубина их пролегания могут серьезно нарушить планы строительства. Расположенные недалеко от поверхности грунтовые воды заставят использовать другое устройство септика. Для нормальных же условий такая конструкция септика может считаться одной из лучших.

Вывод довольно лаконичен: построить септик, имея кольца из бетона, не сложно. Достаточно не ошибиться с объемом, местом и методом монтажа. Остальное — вопрос времени.

kanalizacyapro.ru

Гидроизоляция бетонных колец для септика

Развитие загородного домостроения повлекло за собой развитие инженерных коммуникаций для загородного дома, в частности, создание различный конструкций отстойников, которые являются частью автономной канализации. Наиболее популярным стало строительство септиков из бетонных колец, которые в широком доступе сегодня предлагаются во всех магазинах строительных материалов.

Но неграмотный подход к монтажу этих сооружений может привести к настоящей экологической катастрофе и полному отравлению водоносного слоя, питающего окрестности. Поэтому важно использовать меры предотвращения этого, частью которых является герметизация бетонных элементов, чтобы исключить проникновение вредных стоков в почву.

установка бетонных колец для канализации

Что может навредить бетону

Многие владельцы загородных домов считают, что бетон является самым прочным и долговечным строительным материалом. Отчасти это так, потому что качественный монолит при определённых условиях намного крепче того же кирпича или металла, не покрытого грунтовкой и краской.

Но находясь в земле, бетон подвергается постоянному воздействию грунтовых вод, которые могут содержать в себе различные соли и щёлочи. Эти соединения постепенно разрушают этот прочный материал, делая его рыхлым и хрупким. К тому же оголившаяся стальная арматура начинает подвергаться коррозии, также превращаясь в ржавую труху.

Изнутри на бетонные кольца действует не менее агрессивная среда. Сточные воды, собираемые со всего дома, могут содержать ещё больше различных химических соединений, которые способны быстро разрушить этот прочный материал. Тем более, что в местах соединений вместо бетона имеется всего лишь цементный раствор. Чтобы сохранить септик на более долгий срок необходимо принимать соответствующие меры.

Обработка швов между бетонными кольцами и мест вхождения труб

Наиболее уязвимыми считаются места, которые приходиться заделывать цементным раствором. Это соединительные швы и области вокруг труб, через которые стоки перемещаются в колодец и перетекают из одного отделения в другое. Именно с них и начинается гидроизоляция бетонных колец для септика, которую обязательно следует провести, чтобы увеличить срок службы всего сооружения.

внутренняя герметизация стыков бетонных колец

Чтобы придать швам водонепроницаемость, в цементный раствор принято добавлять жидкое стекло. Это вещество способствует быстрому отвердеванию смеси, поэтому работать с ним необходимо достаточно быстро. Жидкое стекло добавляют в уже приготовленный раствор, чтобы иметь возможность больше времени уделить работе.

На данную смесь устанавливают все кольца, чтобы придать швам больше герметичности, а также промазывают их, увеличивая полезную толщину обработки. Особенно важно заполнить пространство между входящими трубами, так как недопустимо оставлять пустоты, где будет скапливаться разрушительный конденсат. Но полностью заполненные пространства не оставляют ему места, что также положительно влияет на продолжительность эксплуатации данного сооружения.

В качестве обмазки соединительных швов можно использовать специальные смеси. В их составе уже содержаться вещества препятствующие проникновению жидкости внутрь материала, а также противодействующих агрессии окружающей среды.

Устройство битумной гидроизоляции

Один из самых распространённых вариантов гидроизоляции септика из бетонных колец обработка его битумом. При этом в битум добавляется бензин, чтобы придать полученной смеси большую текучесть. Это обеспечивает качественное нанесение и распределение по всей поверхности. Но самостоятельно готовить данную смесь требуется очень осторожно, так как в процессе используется открытый огонь. А при попадании в него бензина может произойти пожар.

установка метрового кольца для канализации

Для работы с данным составом используется кисть, которой смесь постепенно наносится на поверхность бетонных колец. Обработку ведут как снаружи колодца, так и изнутри, чтобы придать ему максимальную водонепроницаемость. Но битум имеет свойство отслаиваться от бетона, что делает этот способ обработки не перспективным. Намного эффективнее использовать специальные битумные мастики, производимые промышленным путём.

В отличие от простого битума, этот материал имеет полимерные добавки, которые придают готовому слою большую пластичность, одновременно создавая прочное соединение. Наносить мастики необходимо в несколько слоёв. Это позволяет получить качественную герметичную поверхность, которая продлит срок службы бетонного колодца в несколько раз.

Использование рулонных материалов на основе битума

Если битумные мастики требуют нанесения в несколько слоёв, число которых должно быть не менее трёх, то следующий способ позволяет ограничиться всего одним слоем. Для этого необходимо приготовить:

  • Гидростеклоизол или аналогичный материал;
  • Горелку;
  • Газовый баллон;
  • Острый нож.

Данный метод позволяет ограничится обработкой поверхности бетонного колодца всего одним слоем битумной мастики, которую равномерно распределяют по всему кольцу. Далее её необходимо дать как следует высохнуть и только после этого можно приступать к следующей стадии гидроизоляционных работ.

Чтобы продолжить герметизацию септика из бетонных колец необходимо нарезать рулонный материал на равные отрезки. Потом при помощи газовой горелки следует разогревать гидростеклоизол и плотно прижимать расплавленный материал к основанию, обработанному битумной мастикой. Следует помнить, что листы в местах соприкосновения должны быть нахлёстнуты друг на друга на 10 см. При этом сам стык должен быть прочно спаян, чтобы в итоге получилось однородное полотно, окутывающее колодец как снаружи, так и изнутри.

выравнивание бетонных колец перед герметизацией стыков

Если был избран именно этот способ проведения герметизационной обработки, то перед установкой колец на дно котлована необходимо поместить спаянный рулонный материал. Только так можно добиться качественного результата, позволяющего продлить срок службы бетонного септика и не допустить отравления грунтовых вод.

Использование проникающей гидроизоляции

Помимо перечисленных способов придания бетонным кольцам гидроизоляционных качеств, активно используются и другие материалы для достижения поставленной задачи. Среди них можно выделить специальные составы проникающей гидроизоляции, которые после нанесения образуют слой, позволяющей сохранять основе все её первоначальные свойства.

Здесь больше не стоит вопрос нужна ли гидроизоляция септика из бетонных колец, так как после проведения работ внешний вид и качества имеющегося колодца не изменяются, а лишь дополняются положительными моментами.

При нанесении данной смеси вещество глубоко проникает в сам бетон. А так как кольца будут проходить обработку с обеих сторон, то они станут полностью пропитанными этим материалом. При попадании влаги на обработанную поверхность кольца, смесь начнёт постепенно кристаллизироваться, заполняя любые пустоты и не позволяя воде или любой другой жидкости проникнуть сквозь преграду. И чем больше будет уровень влажности, тем быстрее станет проходить процесс заполнения пор. Таким образом, стоки будут полностью блокированы в пределах занимаемой площади, что и требуется добиться владельцу септика.

Использование глиняного замка

Этот способ допускает наполнение промежутка между грунтом и бетонным кольцом цельной природной глиной. Для этого нельзя использовать смесь на основе песка. Потребуется только чистая глина, в которой не будет никаких примесей.

Процесс герметизации проходит в несколько этапов. Все они чередуются постепенной засыпкой глины и её трамбованием. При этом не стоит делать больших слоёв, так как утрамбовать их в ручную будет весьма сложно. Необходимо добиться полного прилегания материала по всей поверхности построенного колодца. Пустоты должны быть полностью исключены, так как в этом случае работа будет выполнена не качественно.

Данный метод часто используется совместно с битумной обработкой бетонных колец, так как дополняет друг друга, придавая колодцу более качественные гидроизолирующие свойства.

Использование штукатурки под давлением

Этот способ не так распространён, так как требует специального оборудования, покупка которого не оправдывает достигнутого результата. К тому же процесс занимает достаточно много времени, потому что, чтобы приступить к следующему слою, необходимо дождаться пока полностью высохнет предыдущий. А слоёв потребуется более двух, иначе достигнуть поставленной цели может не получиться.

обеспечение водонепроницаемости бетонных колец канализации

Помимо этого необходимо добиться чтобы каждый слой не высыхал слишком быстро. Потеря влаги влечёт за собой образование микротрещин, в которые позже начнёт проникать разрушительная жидкость. При низкой влажности воздуха требуется поливать поверхность один раз в три или четыре часа. И делать это требуется крайне аккуратно, так как штукатурка может также быть повреждена и работы придётся начинать сначала.

Использование других материалов для гидроизоляции септика из бетонных колец

Для ремонта колодца, изготовленного из бетонных колец, часто используются пластик и силиконовый герметик. Эти материалы способны противостоять воздействию агрессивной среды, но не могут использоваться самостоятельно, так как не обладают достаточной жёсткостью. Но совместно с бетоном они способны создать надёжную защиту находящихся стоков и сделать основной материал более долговечным.

Пластиковые кольца обычно используются для устройства внутренней части колодца. Они имеют меньший диаметр, позволяющий оставлять зазор, который требуется наполнить бетоном или силиконовым герметиком. Если используется силикон, то о разрушении колодца изнутри можно забыть на несколько десятков лет, а то и больше. Этот материал способен противостоять воздействию любой агрессивной среды, что и делает его наиболее перспективным для использования.

Важность своевременной герметизации и гидроизолирования бетонных колец

Все перечисленные способы герметизации септиков из бетонных колец требуется выполнить в процессе строительства этих сооружений. Это позволит произвести работу в более подходящих условиях и надолго решить проблему последующих ремонтов. К тому же новую поверхность намного проще обработать жидкими составами, так как она не имеет полостей и следов коррозии.

А вот при ремонте колодцев могут возникнуть проблемы, так как бетон может иметь значительные повреждения. И прежде чем начать гидроизоляционные работы, будет нужно отремонтировать основание колодца септика. А это всегда связано с большими трудностями и требует значительных затрат, как финансовых, так и временных. Вот почему так важно выполнить работы по герметизации во время проведения строительства.

abvseptik.ru

схема, устройство, как сделать самому, фото

Наличие септика на участке — не только вопрос комфорта, но и санитарно-гигиеническая необходимость. Такое устройство требуется и в доме при условии постоянного проживания, и на дачном участке, куда приезжают периодически. Важно лишь выбрать оптимальную для конкретных условий конструкцию. Септик своими руками из бетонных колец, схема и место расположения которого правильно выбраны, будет обладать максимальной эффективностью.

Устройство и принцип действия моделей из бетонных колец

Важно для тех, кто решает, как сделать септик из бетонных колец своими руками: схема конструкции может включать от одной до трех емкостей, причем с увеличением их количества повышается эффективность, снижается потребность в услугах ассенизаторской машины, но вырастает и стоимость проекта.

Для наглядности следует рассмотреть подробнее самый полный вариант схемы септика из колец с использованием трех емкостей.

Загрязненная вода собирается в первый, самый крупный резервуар, где происходит отстаивание и осаждение наиболее крупных фракций, после чего частично очищенная вода проходит аналогичную процедуру во второй емкости, которая конструктивно практически не отличается от первой (иногда целесообразно сделать ее несколько меньше по объему).

Второй резервуар осаждает мелкие включения, вода становится относительно чистой и поступает в третью емкость. Ее отличительная особенность – наличие фильтрующей засыпки вместо бетонного дна. Проходя через дренажный слой вода избавляется от остатков загрязнений и уходит в грунт.

На фото показан пример как установить своими руками септик из бетонных колец — схема из трех емкостей

Если выбран двухрезервуарный септик из бетонных колец, схема может включать два резервуара с бетонными днищами или один с бетонным дном и один с фильтрующим слоем.

Схема септика из бетонных колец из двух камер

Однокамерные модели лишь собирают стоки и частично осаждают нерастворимые включения. Такие модификации дешевы, но малоэффективны и подходят только для периодически посещаемых дач. Удаление загрязненной воды из однокамерного септика может производиться только при помощи ассенизаторской машины. Аналогичное очищение требуется и двухкамерным, и трехкамерным конструкциям, однако требуемая частота откачивания в этих случаях значительно меньше.

Для тех, кто ищет наиболее простые варианты, советуем обратить внимание на выгребную яму из покрышек — своими руками ее сделать можно буквально за один день.

Про особенности организации канализации в бане мы рассказали тут.

Нюансы конструкции и полноценное оснащение

Для того, чтобы сделанный своими руками септик из колодезных колец не выдавал своего присутствия неприятным запахом и не оказывал вредного влияние на состав почвы или воды в близлежащих водоемах, важно не пренебрегать нюансами и обустраивать конструкцию, в соответствии с предъявляемыми требованиями.

Так сточная труба (предпочтительнее использовать пластиковые изделия) должна иметь уклон 2 см на метр длины на всем протяжении и входить в бетонную секцию не глубже, чем 20-25 см от верхнего края верхнего кольца. Впрочем, на практике очень часто вход трубы в секцию происходит гораздо ниже при рытье траншеи и укладке труб глубже уровня промерзания грунта (ориентировочно 1 м.)

При прокладке труб к септику из жб колец соблюдаем правильный уровень наклона

Особенностью первой секции является наличие бетонного дна, минимизирующего вероятность попадания грязных стоков в грунт. Аналогичным образом устраивается первая секция при выборе двухкамерного септика, а также единственный резервуар однокамерных моделей.

Схема септика из бетонных колец на три или две емкости предусматривает засыпку дна последнего из резервуаров материалами, способными задерживать крупные и средние нерастворимые включения, если таковые еще остались, и выводить жидкость в грунт. Для этого можно использовать песок, гравий или керамзит, а оптимальным решением станет послойная укладка материалов с различной фракционностью.

Предварительные расчеты

Причиной неэффективности сооружения или неудобства его эксплуатации может стать не только нарушение технологии на этапе строительства, но и ошибка в расчетах при определении требуемого объема и оптимального места расположения конструкции.

Исходя из среднего объема водопотребления (одному человеку в сутки ориентировочно требуется порядка 200 литров воды) принято выбирать следующие объемы септиков из железобетонных колец:

  • для 2-3 человек – 1,5 куб. м (в этом случае нет необходимости в установке трехкамерной конструкции, при правильной организации водоотвода и очистки достаточно будет двух камер),
  • для 4 человек оптимальны резервуары 2 куб. м,
  • при установке одного септика на 2-3 семьи (10-12 человек), проживающих в отдельных частях дома, потребуется объем не менее 5 кубов.

Объем септика устанавливается с учетом того, что для полного цикла переработки стоков требуется в среднем 3 суток, поэтому резервуар должен вмещать без риска перелива трехдневную норму.

При выборе места размещения конструкции следует соблюдать следующие требования к удаленности септика от определенных объектов:

  • от естественных природных водоемов – не менее 30 м,
  • от места забора питьевой воды – минимум 50 м,
  • от плодовых деревьев, овощных грядок – не менее 3 метров,
  • от дороги не менее 5 м (важно обеспечить возможность беспрепятственного подъезда крупногабаритного транспорта, поскольку с определенной периодичностью потребуется подъезд ассенизаторской машины для откачки стоков, а во время чистки септика – утилизация материала дренажного слоя).

Место установки септика на участке

Монтаж конструкции

Устройство септика из бетонных колец своими руками предполагает использование элементов с большим весом перемещать и устанавливать такие изделий вручную невозможно, к тому же недопустимо катать их при необходимости транспортировки (в этом случае на боковых поверхностях образуются микротрещины, способствующие проникновению в грунт грязной жидкости). Таким образом, без использования достаточно мощной подъемной техники обойтись не получится.

Выбор способа рытья котлованов остается за владельцем дома и перед тем, как построить септик из бетонных колец своими руками для частного дома или дачи, нужно определиться, на каком из способов остановиться:

  • Экскаватор справится с работой быстро, но ему требуется большое количество свободного пространства. К тому же точности размеров в данном случае ожидать не приходится, а значит, засыпка после монтажа потребует больше времени и усилий.
  • Ручное выкапывание котлована более трудоемко, но более точно.

Копаем котлован самостоятельно

Дальнейшие монтажные работы включают несколько этапов (рассматривается монтаж своими руками по схеме септика из бетонных колец, предусматривающей три камеры):

    1. На дне котлована выравнивается и утрамбовывается грунт, при необходимости выполняется засыпка песком и щебнем, после чего изготавливается бетонная основа с применением армирования (для третьего резервуара непроницаемое дно не требуется). Делая железобетонный септик из колец, для первых двух емкостей возможно использование готовых колец с дном.
    2. Только после застывания основы начинается последовательная установка колец с обязательным использованием соединительного материала (в большинстве случаев для этих целей используется цемент).
    3. Перфоратором или болгаркой вырезаются отверстия для входных и соединительных труб, а также отверстия для люков в бетонных дисках, которыми будут закрываться резервуары.
    4. Устанавливаются трубы (для входной линии это может быть патрубок, который позже будет позже соединен с канализационной трубой).

      Герметизируем бетонные кольца

    5. Производится тщательная герметизация емкостей, которая проходит, как минимум, в два этапа. Вначале обрабатываются все стыки (между кольцами, соединение нижнего кольца и платформы, на месте входа и выхода труб). После этого выполняется гидроизоляция всех внутренних и наружных поверхностей, для чего могут использоваться жидкое стекло, специальные полимерные мастики или битум.
  1. Дно третьего резервуара засыпается фильтрующим материалом.
  2. Устанавливаются верхние диски с люками и вентиляционными отверстиями.
  3. Производится засыпка промежутка между стенками колец и стенками котлована вынутым во время раскапывания грунтом с периодической трамбовкой в процессе.

    Засыпаем котлован с септиком

  4. Прокладываются полностью все коммуникации.

    Септик из бетонных колец: фото готового канализационного устройства

Обслуживание

Для обеспечения эффективности недостаточно обладать информацией, как правильно сделать септик из бетонных колец. Требуется также грамотное обслуживание сооружения. При большой удаленности на каждые 20 метров трубопровода требуется ревизионный колодец вне зависимости от типа выбранной конструкции.

В остальном требования зависят от схемы очистки. В самых эффективных септиках достаточно производить чистку раз в три года с обработкой дезинфицирующими средствами и (по необходимости) восстановлением внутреннего слоя гидроизоляции. Грязный фильтрующий материал при этом удаляется и утилизируется, для чего лучше воспользоваться услугами специализированных сервисов, поскольку обычное складирование таких отходов является грубым нарушением санитарных норм.

Для однокамерных септиков обслуживание в основном сводится к своевременному опустошению при помощи машины-ассенизатора. Тем не менее даже такие простые конструкции требуется периодически ревизировать, проверяя их герметичность, и производить обработку дезинфицирующими средствами.

Про бетонные кольца для канализации, их размеры и цены, у нас есть отдельный материал на сайте.

О способах очистки выгребных ям и септиков читайте тут.

А вы знаете о необходимсти вентиляции для канализационной системы? Подробнее об этом читайте на этой странице http://okanalizacii.ru/sistemy/elem-i-oborud/ventilyaciya-kanalizacii-v-chastnom-dome.html

Преимущества

Сделав септик из бетонных колец своими руками, можете быть уверены, что он будет отличаться долговечностью и эффективностью. При правильной эксплуатации он практически не изнашивается, не разрушается и прослужит десятки лет. При этом на обслуживание не придется тратить много средств.

okanalizacii.ru

Септик из бетонных колец: схема, устройство, установка, видео

Добавить в закладки
Версия для печати

Частный дом или дачу практически невозможно представить без дренажных колодцев и отводящих сооружений. Септик из бетонных колец является одни из самых доступных конструкций этого типа, его можно спроектировать и установить своими руками при наличии определенной подъемной техники и знаний.

Устройство

Дренажный колодец он же септик – это специальное сантехническое сооружение, которое необходимо для очистки и отстаивания сточных вод. Существует множество видов таких емкостей, но одними из самых доступных и надежных считаются бетонные кольцевые накопители. Они не поддаются коррозии, не реагируют на перепады температуры и отлично переносят физические нагрузки.

Конструктивно, такой септик состоит из:

  1. Крышки. Она защищает яму от загрязнения извне, а также обеспечивает должный уровень безопасности;
  2. Железобетонных колец. Они могут быть различной высоты, стандартной считается 90 сантиметров. По диаметру кольцо подбирается исходя из потребностей владельца дома;
  3. На дно устилается такое же бетонное изделие, как и крышка, только меньшего диаметра. В некоторых случаях этот септик могут оставлять открытым (без дна), тогда определенный процент стоков попадает в почву, за счет чего экономится место в емкости.

Помимо этого, конструкция бывает однокамерной и двухкамерной. Одна камера является примером септика all in, иными словами, все очистительные процессы производятся только в ней. Она имеет небольшие размеры и удобная в использовании. Однокамерный септик легко можно построить самостоятельно, для откачки воды из него применяется система патрубков и труб, расположенных на разной высоте. Он имеет небольшие объемы, поэтому отлично подойдет для бани или летнего душа, но не для большого дома.

Однокамерная модель септика

Но, двухкамерный септик больше подходит для дачи или частного дома. Он характеризуется высоким уровнем надежности и очистки. В нем установлено две камеры – одна первичной очистки, вторая – доочистки. В первую поступает вода непосредственно из канализации, здесь стоки несколько дней отстаиваются, после чего при помощи насоса или другого устройства перекачиваются в бак доочистки.

Двухкамерная модель септика

Также есть трехкамерный (переливной) септик из бетонных или пластиковых колец. Использование этого колодца целесообразно в том случае, если он применяется не для одного частного дома, а для нескольких или для промышленного предприятия. Чаще всего в нем дополнительно установлены биофильтры для очистки вод при помощи микроорганизмов (в основном используются анаэробные бактерии).

ЖБ кольца

Принцип работы любого септика из бетонных колец аналогичен стандартному накопительному баку. Через входящий патрубок канализация переправляет в емкость сточные воды. Там они несколько дней отстаиваются, под воздействием силы тяжести крупные и твердые осадки падают на дно. Жидкие отходы проходят фильтровую очистку и по выходному патрубку переправляются до дальнейшего использования.

Установка

Монтаж септика из бетонных колец довольно сложно осуществить самому, отзывы утверждают, что без подъемной техники или нескольких помощников не обойтись. В это же время, изготовить эти самые кольца не составит труда – просто понадобится сделать раствор и залить его в специальную форму. Многие специалисты рекомендуют армировать емкости. Для удачного проектирования можно использовать готовые чертежи.

Принципиальный чертеж

Схема и инструкция установки септика из бетонных колец:

  1. Выкапывается яма. Размеры траншеи должны на несколько сантиметров превышать габариты накопителя, после установки колодца в зазоры утрамбуется грунт или зальется глиняной (бетонный) короб;

    Фото: подготовка ямы

  2. Дно утрамбовывается песком и щебнем – высота слоя от 20 до 40 см;

    Монтаж септика

  3. Самодельный септик по эффективности мало чем уступает профессиональному. Поэтому рассмотрим установку на примере конструкции, изготовленной своими руками. Сначала опускается первое кольцо. После его утрамбовки и выравнивания уровнем устанавливается дно;
  4. После монтируется второе кольцо и все последующие. На зиму рекомендуется залить зазоры вокруг колодца глиной – так повыситься теплоизоляция конструкции;
  5. После вся система оставляется для утрамбовки на несколько дней, периодически понадобится присыпать её землей и выравнивать кольца;
  6. Когда устройство утрамбовалось, остается только закрепить на нем крышку.

Размеры ямы для установки септика превышают диаметр в среднем на 5 сантиметров (это зависит от толщины бетонных колец). После этого устанавливаются бактериологические фильтры. Насосы и отводы к канализации.

Видео по теме:
[relatedYouTubeVideos max=”3″]

Купить готовые комплекты для монтажа колодцев можно на любом заводе-производителе бетонных и сантехнических изделий.

Гидроизоляция и вентиляция

Устройство септика из бетонных колец не является герметичным, поэтому для отвода неприятных канализационных запахов обязательно разрабатывается вентиляция. Для эффективной работы системы необходимо обеспечить отход газов, возникающих в процессах брожения стоков. Чтобы эти ароматы не попали в свежий воздух, вентиляция выводиться в фановую трубу.

Схема колодца с вытяжкой

Расчет и изготовление вентиляции для септика из бетонных колец:

  1. Строительство вентиляции начинается после окончания монтажа всей накопительной системы. Основная воздушная труба крепится к крышке и выводится наружу;
  2. Вся вентиляции состоит из двух частей: подземной и наземной. Первая является трубой, диаметров не более 100 мм, но если у Вас колодец емкостью более 4 кубов, то нужно взять немного большее сечение. Вторая устанавливается над поверхностью земли и у неё меньший диаметр – 50–70 мм вполне достаточно;
  3. Многие специалисты рекомендуют эти труб дополнительно утеплить и защитить сеткой от проникновения в трубы листьев и другого сора;
  4. Наземная часть вентиляции обязательно находится над уровнем земли и выше предполагаемого уровня осадков, иначе через неё при дождях и паводках будет происходить наполнение колодца.

На этом обустройство вентиляционной трубы можно считать завершенным. Два раза в год предусмотрено плановое её обслуживание – очистка от сора и скоплений на стенках. Плановый ремонт осуществляется каждый сезон (замена труб при трещинах).

Отдельно нужно сказать про гидроизоляцию системы. Бетон не повреждается от воздействия воды, но он отличается хорошей впитываемостью, из-за чего работа колодца может быть неэффективной. Для предупреждения этого рекомендуется сделать гидроизоляцию для септика из бетонных колец

Герметизация смолой

Для этого после того, как выкопается траншея под него, и её дно уплотнится, на него настилается гидроизоляционная пленка. Она защитит конструкцию от грунтовых вод, независимо от того, какая глубина установки накопительного бака. Такая герметизация будет очень полезна в районах с высоким УГВ и сильными осадками. Для установки септика в болотистых грунтах, яму рекомендуется сначала забетонировать, а после гидроизолировать.

www.kanalizaciya-stroy.ru
