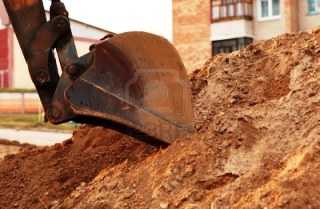

Коэффициент разрыхления грунта: тонкости земельных работ

Процесс строительства загородного или дачного дома сопряжен с большим количеством различных строительных работ. Одной из них является изготовление котлована для фундамента здания. Она включает в себя несколько отдельных этапов, таких как разметка местности, удаление грунта необходимого объема, вывоз вырытого грунта за пределы строительной площадки с целью его дальнейшей утилизации или хранения. В данной статье мы обсудим такое понятие как коэффициент разрыхления грунтов.

Часто одной из задач предпроектных и проектных расчетов становится определение необходимых затрат на осуществление каждого конкретного вида работ. Это связано с тем, что часто выполнение земляных работ связано с необходимостью найма тяжелой строительной техники, что вносит значительный вклад в общую стоимость строительства. Каким же образом можно рассчитать количество необходимого времени работы транспортных средств той или иной грузоподъемности, требуемых для того, чтобы извлечь при рытье котлована и вывезти за пределы территории участка удаленный грунт.

Расчет объема вынимаемого грунта

Вспомнив школьный курс геометрии можно предположить, что достаточно рассчитать объем грунта, который находится в месте будущего котлована, определить объем кузова самосвала и, разделив первую величину на вторую, получить необходимое количество рейсов грузового автотранспорта, а, следовательно и стоимость его аренды. Например, предполагаемая по проекту площадь основания дома 6×8 метров. Глубина котлована с условием установки пола и устройства подвального помещения равна двум метрам. Таким образом, перемножив полученные габариты, получаем объем грунта, равный 6×8х2=96 м3. Принимая в расчет средний объем кузова грузового автомобиля в 12 м3 рассчитаем количество необходимых рейсов автотранспорта: 96:12=8.

На самом деле наши расчеты не верны, и в реальной ситуации количество вывозимого грунта может несколько отличаться от расчетного. Дело в том, что при выемке грунт частично разрыхляется, перемешивается, отдельные части его смещаются относительно друг друга. В связи с этим, в зависимости от вида грунта, его объем может значительно вырасти. Для характеристики этого показателя введен специальный коэффициент, имеющий название коэффициента разрыхления грунта, и обозначаемый Кр. Для его расчета необходимо найти отношение разницы между объемами разрыхленного грунта, полученного при извлечении (Vр), и его объема в естественном состоянии (Vе) к последней величине. Кр= Vр-Vе/Vе*100%. Всегда данный коэффициент больше единицы, что показывает увеличение объема грунта после его извлечения.

Как уже отмечалось, данный показатель зависит от вида грунта. Так, для сухих песчаных почв он составляет примерно 1,05 – 1,15, для увлажненных песков, супесчанников и суглинков 1,1 – 1,25, для глины показатель равен 1,2 – 1,35, для тяжелых глин, сланцев, легких скальных грунтов 1,35 – 1,5.

Таким образом, в зависимости от почвенных условий, характерных для местности, где осуществляется строительство, объем перевозимого грунта может значительно отличаться от геометрически рассчитанного. То есть, если на вашем участке легкие песчаные почвы, объем перевозимого грунта при указанных выше объемах котлована будет равен 96*1,15=110,4 м3. В том случае, если уровень залегания подземных вод достаточно высок, что оказывает влияние на повышенное содержание в почве влаги, а так же при наличии в песчаных почвах примеси глинистых частиц, количество вывозимого грунта будет равно 96*1,25=120 м3. Если же ваш участок расположен на почвах, в которых изобилует глина, количество перевозимого грунта будет: 96*1,35=129,6 м3.

Конечно, на первый взгляд разница кажется не очень большой, и, по мнению многих, возможно, не окажет большого влияния на удорожания процесса строительства дома. При этом, от количества извлекаемого и перевозимого грунта напрямую зависит стоимость аренды тяжелой техники – экскаватора, грузовых автомобилей. При выполнении неверных предварительных расчетов, возможно, вы будете поставлены перед необходимостью сверхурочного использования транспортных средств, что значительно дороже предварительно оговоренного рабочего времени.

В случае нескольких предварительно неверно рассчитанных позиций по различным направлениям осуществления строительных работ, общие расходы могут вырасти очень значительно и оказать существенное влияние на окончательную цену будущего дома. Во избежание подобных казусов начало выполнения строительство должно предваряться всесторонним изучением всех нюансов, с которыми можно столкнуться в этой сфере. Не стоит полностью полагаться на профессионализм нанятых вами строительных фирм или «диких» работников. Лишь ориентированность заказчика во всех, или многих вопросах способна значительно снизить его затраты на новый загородный коттедж или дачный дом.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации - нам интересно ваше мнение 🙂

Статьи, которые Вам будут интересны:

nashakrepost.ru

Коэффициент разрыхления горных пород при экскаваторных работах в зависимости от плотности грунта. В ковше, в вагоне, в отвале. Максимально возможные значения коэффициента наполнения ковша экскаваторов для различных пород. Усадка грунта.


ПОЛЕЗНЫЕ ССЫЛКИ:

БОНУСЫ ИНЖЕНЕРАМ!:

МЫ В СОЦ.СЕТЯХ:

Навигация по справочнику TehTab.ru:
  главная страница  / / Техническая информация / / Материалы - свойства, обозначения / / Грунты, земля, песок и другие породы. Показатели разрыхления, усадки и плотности грунтов и пород. Усадка и разрыхление, нагрузки. Углы откоса, отвала. Высоты уступов, отвалов.  / / Коэффициент разрыхления горных пород при экскаваторных работах в зависимости от плотности грунта. В ковше, в вагоне, в отвале. Максимально возможные значения коэффициента наполнения ковша экскаваторов для различных пород. Усадка грунта.

Коэффициент разрыхления горных пород при экскаваторных работах в зависимости от плотности грунта. В ковше, в вагоне, в отвале. Максимально возможные значения коэффициента наполнения ковша экскаваторов для различных пород. Усадка грунта.

источник: ГОССТРОЙ РОССИЙСКОЙ ФЕДЕРАЦИИ, СОЮЗДОРПРОЕКТ, Сборник вспомогательных материалов для разработки пособия по рекультивации земель, нарушаемых в процессе разработки карьеров и строительства автомобильных дорог Москва, 2000

Породы

Объемный вес породы
в плотном теле, т/м3

Коэффициент разрыхления, объемный

в ковше экскаватора

в вагоне

в отвале (насыпи)

Легкие

1,5-1,7

1,2

1,15

1,1

Средние

1,8

1,5

1,3

1,15

Тяжелые

1,9-2,8

1,9

1,5

1,25



Таблица. Максимально возможные значения коэффициента наполнения ковша экскаваторов для различных пород.

Порода

При работе

прямой лопатой

драглайном

Песок и гравий сухие, щебень и
хорошо взорванные скальные
породы

0,95-1,02

0,80-0,90

Песок и гравий влажные

1,15-1,28

1,10-1,20

Суглинок сухой

1,05-1,12

0,80-1,00

Суглинок влажный

1,20-1,32

1,15-1,25

Глина средняя сухая

1,08-1,18

0,98-1,06

Глина тяжелая сухая

1,00-1,10

0,95-1,00

Глина тяжелая влажная

1,25-1.40

1,10-1,20

Плохо взорванные скальные породы

0,75-0,80

0,55-0,80

↓Поиск на сайте TehTab.ru - Введите свой запрос в форму

tehtab.ru

Коэффициент разрыхления грунта: пример расчета для строительства

Работы связанные со строительством начинаются с маркировки надела и ноу-хау грунта под фундамент. Работы связанные с землей занимают также первую строку в ремонтной смете, и большая сумма доводится на оплату техники, производящей углубление и вывоз грунта с надела. Для составления сметы и оценки цены работ мало знать размеры котлована, нужно также предусматривать отличительные характеристики грунта. Одной из подобных характеристик считается показатель разрыхления грунта, дающий возможность установить повышение объема при выемке его из котлована

Показатель разрыхления грунта

Все грунты с точки зрения строительства можно поделить на 2 группы:

  • Сцементированные, или скальные – каменные породы гор, разработка которых может быть только с использованием технологий взрыва или разделения;
  • Несцементированные, выборка которых ведется ручным способом или при помощи экскаваторов, бульдозеров, иной специальной техники. К ним относятся пески, глины, смешанные виды грунтов.

На трудность ноу-хау и стоимость работ с землей воздействуют следующие свойства грунтов:

  • Влажность – отношение массы воды, имеющейся в грунте, к массе твёрдых частиц;
  • Сцепление – сопротивление сдвигу;
  • Плотность, другими словами масса одного кубического метра грунта в природном состоянии;
  • Разрыхляемость – способность увеличиваться в объеме при выемке и разработке.

Влажность грунт – это мера его насыщения водой, выраженная в процентах. Обычная влажность лежит в пределах 5-25%,а грунты, имеющие влажность более 30%, считаются влажными. При влаги до 5% грунты называют сухими.

Пример влажненького грунта

Сцепление действует на сопротивление грунта сдвигу, у песков и супесей данный показатель находится в диапазоне 3-50 кПа, у глин и суглинков – в пределах 5-200 кПа.

Плотность находится в зависимости от хорошего и количественного почвенного состава, а еще от его влажности. Самыми крепкими, и, поэтому, тяжёлыми считаются скальные грунты, особенно лёгкие категории грунта – пески и супеси. Свойства грунтов показаны в таблице:

Таблица — разные категории грунта

Как заметно из таблицы, показатель первоначального разрыхления грунта прямиком пропорционален плотности грунта, другими словами, чем крепче и тяжелее грунт в природных ситуациях, тем больше объема он занимает в подобранном состоянии. Этот показатель действует на объемы вывозки грунта после его ноу-хау.

Существует также подобный показатель, как остаточное разрыхление грунта, он демонстрирует, насколько грунт подчиняется осадке в процедуре слеживания, при контакте с водой, при трамбовке механизмами. Для приватного строительства данный показатель имеет большое значение при заказе гравия для исполнения подушки под фундамент и прочих работ, связанных из расчета привозного грунта. Также он очень принципиален для складирования и утилизации грунтов.

Таблица — название грунта и его остаточное разрыхление %

Пример расчета коэффициента разрыхления грунта

Использование коэффициентов начального и остаточного разрыхления грунтов в действительности можно посмотреть на примере расчета. Представим, что имеется потребность сделать разработку грунта под котлован заглубленного фундамента ленточного типа с дальнейшей отсыпкой гравийной подушки. Грунт на участке – мокрый песок. Ширина котлована – 1 метр, вся длина ленты фундамента 40 метров, глубина котлована – 1,5 метров, толщина гравийной подушки после трамбовки – 0,3 метра.

  • Находим объем котлована, а, поэтому, и грунта в природном состоянии:

Vк = 40 · 1 · 1,5 = 60 м3.

  • Используя показатель начального разрыхления грунта, находим его объем после ноу-хау:

V1 = kр · Vк = 1,2 · 60 = 72 м3;

где kр= 1,2 – показатель начального разрыхления грунта для влажненького песка, принятый по среднему значению (таблица 1).

Стало быть, объем вывоза грунта будет составлять 72м3.

  • Находим конечный объем гравийной подушки после трамбовки:

Vп = 40 · 1 · 0,3 = 12 м3.

  • Находим по таблице 2 предельные значения первоначального и остаточного коэффициента разрыхления для гравийных и галечных грунтов и выражаем их в долях.

Первый показатель разрыхления kр = 20% или 1,2; последний показатель разрыхления kор = 8% или 1,08.

  • Вычисляем объем гравия для исполнения гравийной подушки конечным объемом 12 м3.

V2 = Vп ·kр/kор=12 · 1,2/1,08 = 13,33 м3.

Стало быть, объем нужного для отсыпки гравия будет составлять 13,3м3.

Разумеется, подобный расчет считается очень примерным, но он даст вам представление про то, что такое показатель разрыхления грунта, и для чего он применяется. При проектировке коттеджа или дома для жилья используется более сложная методика, но для подготовительного расчета строительных материалов и трудозатрат на гаражное строительство или домика на даче можно ее применять.

Похожие статьи

kvartal-club.com.ua

Коэффициент уплотнения песка при трамбовке: ГОСТ 7394-85, СНИП

Для чего нужен коэффициент уплотнения песка, и какое значение играет этот показатель в строительстве, знает, наверное, каждый строитель и те, кто непосредственно связан с этим нерудным материалом. Физический параметр имеет специальное значение, которое выражается через значение Купл.  Параметр вычисления необходим для того, чтобы можно было прямо на месте сопоставить фактическую плотность материала на определённой площади участка с требуемыми значениями, которые прописаны в нормативных актах.  Таким образом, коэффициент уплотнения песка по ГОСТ 7394 85, это важнейший параметр, на основании которого оценивается требуемое качестве подготовки к работам на строительных объектах с использованием сыпучих не рудных веществ.

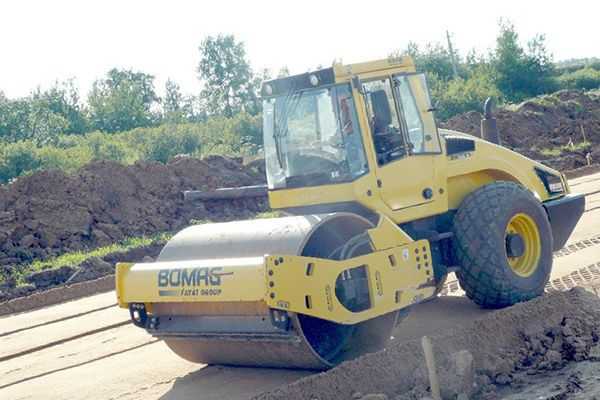

Уплотнение песка при строительстве

Основные понятия коэффициента уплотнения

Согласно общепринятым формулировкам коэффициент уплотнения песка является значением плотности, который характерен для конкретного типа грунта на определённой площади участка к такому же значению материала, который перенос стандартные режимы уплотнения в лабораторных условиях.  В конечном итоге, именно эта цифра используется при оценке качества итоговых строительных работ.  Помимо вышеприведённого технического регламента, для определения коэффициента уплотнения песка при трамбовке используют ГОСТ 8736-93 , а также по ГОСТ 25100-95.

Вместе с этим нужно помнить, что в рабочем процессе и производстве каждый тип материала может иметь свою уникальную плотность, которая влияет на основные технические показатели, и коэффициент уплотнения песка по таблице СНИП указана в соответствующем технологическом регламенте СНИП 2.05.02-85 в части Таблицы № 22. Этот показатель является важнейшим при расчёте, и в основных проектных документациях указывают данные значения, которые в диапазоне расчёта проекта составляют от 0,95 до 0,98.

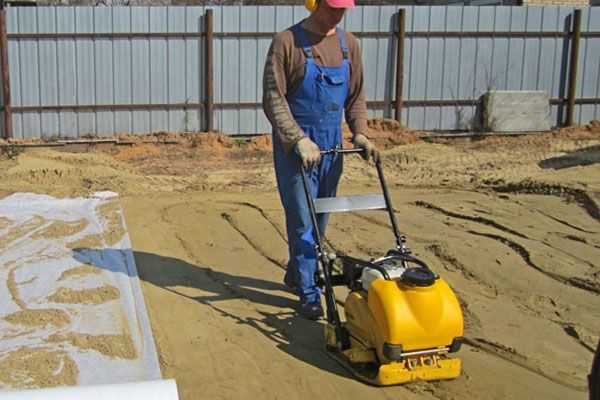

Трамбовка песка

Как меняется параметр плотности песка?

Не имея представления, что такое требуемый коэффициент уплотнения песка, то в процессе строительства будет трудно рассчитать необходимое количество материала для конкретного технологического процесса работы.  В любом случае потребуется узнать, как оказали влияние на состояние материала, различные манипуляции с нерудным веществом.  Самый сложный параметр расчёта, как признают строители, это коэффициент уплотнения песка при строительстве дороги СНИП. Не имея чётких данных, невозможно проделать качественную работу в дорожном строительстве. Основные факторы, которые влияют на конечный результат показаний материала, являются:

  • Способ транспортировки вещества, начиная от начального пункта;
  • Длина маршрута следования песка;
  • Механические характеристики, влияющие на качество песка;
  • Наличие сторонних элементов и вкраплений в материал;
  • Попадание воды, снега и прочих осадков.

Таким образом, заказывая песок, вам необходимо досконально проверить коэффициент уплотнения песка лабораторным путём.

Особенности расчёта обратной засыпки

Для расчёта данных берётся так называемый «скелет грунта», это условная часть структуры вещества, при определённых параметрах рыхлости и влажности. В процессе расчёта учитывается условный объёмный вес рассматриваемого «скелета грунта»,  учитывается расчет соотношения объёмной массы твёрдых элементов, где присутствовала бы вода, которая бы занимала весь массовый объем, занятый грунтом.

Для того чтобы определить коэффициент уплотнения песка при обратной засыпке придётся провести лабораторные работы.  В данном случае будет задействована влага, которая в свою очередь будет достигать необходимый критерий показания для условия оптимальной влажности материала, при котором будет достигнута максимальная плотность нерудного вещества. При обратной засыпке (например, после вырытого котлована), необходимо задействовать трамбовочные устройства, которые под определенным давлением позволяют добиться необходимой плотности песка.

Какие данные учитываются в процессе расчёта Купл?

В любой проектной документации на объект строительства или возведении дорожного полотна указывается коэффициент относительного уплотнения песка, который необходим для качественной работы. Как видно, технологическая цепочка доставки нерудного материала- от карьера прямо на строительную площадку меняется в ту или иную сторону, в зависимости от природных условий, методов транспортировки, хранения материала и т.д.  строители знают, чтобы определить требуемое количество необходимого объёма песка на конкретную работу, потребуется искомый объем умножить на величину Купл, указанную в проектной документации.  Извлечение материала из карьера приводит к тому, что вещество имеет характеристики разрыхления и естественное уменьшение весовой плотности.  Это немаловажный фактор потребуется учитывать, например, при транспортировке вещества на дальние расстояния.

В лабораторных условиях производится математический и физический расчет, который в конечном итоге покажет требуемый коэффициент уплотнения песка при транспортировке, в том числе:

  • Определение прочности частиц, слеживаемость материала, а также крупность зерен — используется физико-механический метод расчёта;
  • При помощи лабораторного определения выявляется параметр относительной влажности и максимальной плотности нерудного материала;
  • В условиях естественного расположения, опытным путём определяется насыпной вес вещества;
  • Для условий транспортировки используют дополнительную методику расчёта коэффициента плотности вещества;
  • Учитываются климатические и погодные характеристики, а также влияние отрицательных и положительных параметров температуры окружающей среды.

«В каждой проектной документации на выполнение строительных и дорожных работ, эти параметры обязательны для ведения учета и принятия решения об использовании песка в производственном цикле.»

Параметры уплотнения при проведении производственных работ

В любой рабочей документации вы столкнётесь с тем, что будет указан коэффициент вещества в зависимости от характера проведения работ, так, ниже приведены коэффициенты расчёта для некоторых вид производственных работ:

  • Для обратной засыпки котлована- 0,95 Купл;
  • Для засыпки режима пазух- 0,98 Купл;
  • Для обратной засыпки траншейных ям- 0,98 Купл;
  • Для восстановительных работ везде оборудования подземных инженерных сетей, расположенных возле проезжей части дорожного полотна- 0,98Купл-1,0 Купл.

Исходя из вышеперечисленных параметров, можно сделать вывод, что процесс трамбовки в каждом конкретном случае, будет иметь индивидуальные характеристики и параметры, при этом будет задействована различная техника и трамбовочное оборудование.

«Перед проведением строительных и дорожных работ, необходимо детально изучить документацию, где в обязательном порядке будет указываться плотность песка для производственного цикла.»

Нарушение требований Купл, приведёт к тому, что вся работа будет признана некачественной, и не соответствовать ГОСТ и СНиП. Надзорные ведомства в любом случае смогут выявить причину дефекта и низкого качества проведения работ, где были не соблюдены требования по уплотнению песка при проведении конкретного участка производственных работ.

Видео. Проверка уплотнения песка



Марина

Дата публикации:

Август 16, 2017

Рейтинг статьи:

Загрузка...

Понравилась статья?

Поделиться статьей


похожие статьи

ospetstehniki.ru

resant.ru Коэффициент разрыхления грунта: и его расчет при проектировании дома

Главная » Новости » resant.ru Коэффициент разрыхления грунта: и его расчет при проектировании дома

Строительные работы начинаются с разметки участка и разработки грунта под фундамент. Земляные работы занимают также первую строчку в строительной смете, и немалая сумма приходится на оплату техники, производящей выемку и вывоз грунта с участка. Для составления сметы и оценки стоимости работ мало знать габариты котлована, необходимо также учитывать особенности грунта. Одной из таких характеристик является коэффициент разрыхления грунта, позволяющий определить увеличение объема при выемке его из котлована

Коэффициент разрыхления грунта

Все грунты с точки зрения строительства можно разделить на две группы:

  • Сцементированные, или скальные – каменные горные породы, разработка которых возможна только с применением технологий взрыва или дробления;
  • Несцементированные, выборка которых проводится вручную или с помощью экскаваторов, бульдозеров, другой спецтехники. К ним относятся пески, глины, смешанные типы грунтов.

На сложность разработки и стоимость земляных работ влияют следующие свойства грунтов:

  • Влажность – отношение массы воды, содержащейся в грунте, к массе твердых частиц;
  • Сцепление – сопротивление сдвигу;
  • Плотность, то есть масса одного кубического метра грунта в естественном состоянии;
  • Разрыхляемость – способность увеличиваться в объеме при выемке и разработке.

Влажность грунт – это мера его насыщения водой, выраженная в процентах. Нормальная влажность лежит в пределах 5-25%,а грунты, имеющие влажность более 30%, считаются мокрыми. При влажности до 5% грунты принято называть сухими.

Образец влажного грунта

Сцепление влияет на сопротивление грунта сдвигу, у песков и супесей этот показатель лежит в диапазоне 3-50 кПа, у глин и суглинков – в пределах 5-200 кПа.

Плотность зависит от качественного и количественного состава грунта, а также от его влажности. Самыми плотными, и, соответственно, тяжелыми являются скальные грунты, наиболее легкие категории грунта – пески и супеси. Характеристики грунтов приведены в таблице:

Таблица — различные категории грунта

Как видно из таблицы, коэффициент первоначального разрыхления грунта прямо пропорционален плотности грунта, иными словами, чем плотнее и тяжелее грунт в естественных условиях, тем больше объема он займет в выбранном состоянии. Этот параметр влияет на объемы вывозки грунта после его разработки.

Существует также такой показатель, как остаточное разрыхление грунта, он показывает, насколько грунт поддается осадке в процессе слеживания, при контакте с водой, при трамбовке механизмами. Для частного строительства этот показатель имеет значение при заказе гравия для выполнения подушки под фундамент и других работ, связанных с расчетом привозного грунта. Также он важен для складирования и утилизации грунтов.

Таблица — наименование грунта и его остаточное разрыхление %

Пример расчета коэффициента разрыхления грунта

Применение коэффициентов первоначального и остаточного разрыхления грунтов на практике можно рассмотреть на примере расчета. Предположим, что есть необходимость выполнить разработку грунта под котлован заглубленного ленточного фундамента с последующей отсыпкой гравийной подушки. Грунт на участке – влажный песок. Ширина котлована – 1 метр, общая длина ленты фундамента 40 метров, глубина котлована – 1,5 метров, толщина гравийной подушки после трамбовки – 0,3 метра.

  • Находим объем котлована, а, следовательно, и грунта в естественном состоянии:

Vк = 40 · 1 · 1,5 = 60 м3.

  • Применяя коэффициент первоначального разрыхления грунта, определяем его объем после разработки:

V1 = kр · Vк = 1,2 · 60 = 72 м3;

где kр= 1,2 – коэффициент первоначального разрыхления грунта для влажного песка, принятый по среднему значению (таблица 1).

Следовательно, объем вывоза грунта составит 72м3.

  • Находим конечный объем гравийной подушки после трамбовки:

Vп = 40 · 1 · 0,3 = 12 м3.

  • Находим по таблице 2 максимальные значения первоначального и остаточного коэффициента разрыхления для гравийных и галечных грунтов и выражаем их в долях.

Первоначальный коэффициент разрыхления kр = 20% или 1,2; остаточный коэффициент разрыхления kор = 8% или 1,08.

  • Вычисляем объем гравия для выполнения гравийной подушки конечным объемом 12 м3.

V2 = Vп ·kр/kор=12 · 1,2/1,08 = 13,33 м3.

Следовательно, объем необходимого для отсыпки гравия составит 13,3м3.

Конечно, такой расчет является весьма приблизительным, но он даст вам представление о том, что такое коэффициент разрыхления грунта, и для чего он используется. При проектировании коттеджа или жилого дома применяется более сложная методика, но для предварительного расчета стройматериалов и трудозатрат на строительство гаража или дачного домика вы можете ее использовать.

resant.ru

Коэффициент разрыхления грунта - Энциклопедия по машиностроению XXL

Средняя работа операции копания при расчетном коэффициенте наполнения ковша, равном коэффициенту разрыхления грунта, составит  [c.216]

Принимаем коэффициент наполнения ковшей = 0,9 коэффициент разрыхления грунта (согласно табл. 7.1) Гр = 1,3. При условии достаточной мощности привода технически возможную производительность найдем по формуле (7.2)  [c.235]

Коэффициент разрыхления грунта 201 Коэффициент трансформации 70 Коэффициент трения 39 Коэффициент уплотнения грунта 201, 268 Кран-балки 184 Краны 139, 161  [c.366]

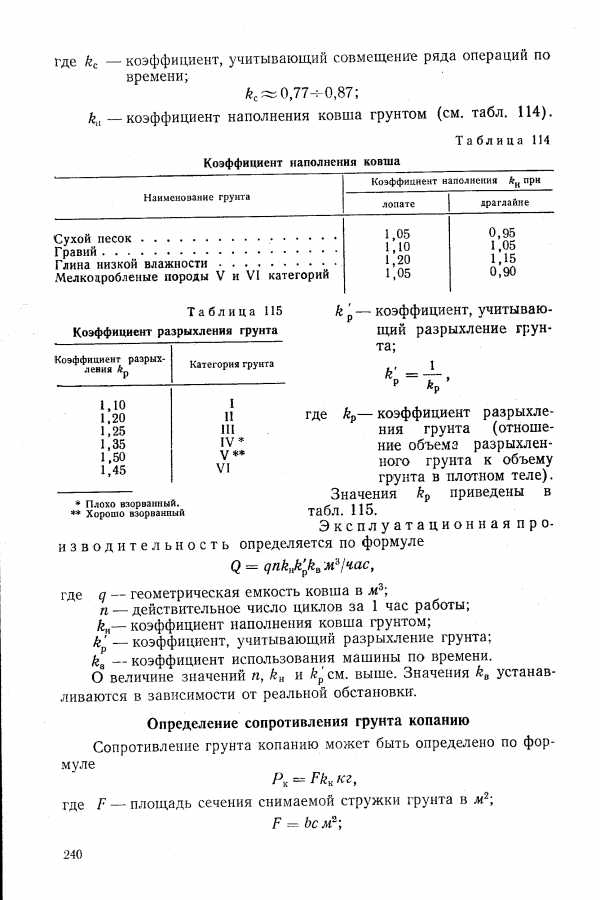

Таблица 115 Коэффициент разрыхления грунта
Промерзание грунта увеличивает сопротивление резанию и копанию и увеличивает коэффициент разрыхления грунта в 1,5—  [c.256]

Кр — коэффициент разрыхления грунта (табл. 9)  [c.30]

В мягких грунтах забой разрабатывают прямой лопатой так, чтобы каждое последующее резание несколько перекрывало предыдущее (рис. 29). Величина перекрывания а возрастает с увеличением толщины стружки, высоты забоя и коэффициента разрыхления грунта.  [c.86]

Ср — коэффициент разрыхления грунта  [c.412]

Коэффициент влияния разрыхления грунта /[c.294]

Здесь k — коэффициент наполнения ковша ftp— коэффициент разрыхления грунта — коэффициент влияния трудности разработки.  [c.189]

Кр - коэффициент разрыхления грунта Ку - коэффициент, учитывающий уклон местности.  [c.5]

Воронки обрушения образуются в породах с низким коэффициентом разрыхления, близким к единице, как, например, в аллювиальных грунтах Невадского полигона (рис. 22). При взрывах в крепких породах, подобных граниту, с коэффициентом разрыхления 1,3—1,5, если приведенные ЛНС значительно превышают оптимальный диаметр и глубины видимых воронок быстро достигают нулевых значений, то вместо воронок обрушения образуются выступающие над первоначальным уровнем поверхности купола дробленой породы (рис. 23).  [c.57]

При разработке грунты увеличиваются в объеме за счет образования пустот между кусками. Степень такого увеличения объема оценивают коэффициентом разрыхления, равным отношению объема определенной массы грунта после разработки к ее объему до разработки (табл. 7.1). Значения коэффициента разрыхления колеблются от 1,08. .. 1,15 для песков до 1,45. .. 1,6 для мерзлых грунтов и скальных пород. После укладки грунта в отвалы и естественного или принудительного уплотнения степень их разрыхления уменьшается. Ее оценивают коэффициентом остаточного разрыхления (от 1,02. .. 1,05 для песков и суглинков до 1,2. .. 1,3 для скальных пород).  [c.202]

Коэффициент динамичности 36 Коэффициент остаточного разрыхления грунта 201  [c.366]

Коэффициент, учитывающий разрыхление грунта  [c.237]

Коэффициент разрыхления /fep Категория грунта  [c.240]

Коэффициент разрыхления грунта вводится в формулу производительности потому, что она должна отражать фактическое количество разработанного грунта, или, как говорят, объем грунта в плотном теле . Коэффициент использования машиньг по времени показывает отношение времени чистой работы к общему затраченному времени. Так, если, например, коэффициент равен 0,8, это значит, что 8/10 всего рабочего времени машина была использована на разработке грунта, а 2/10 — простаивала.  [c.91]

III - 9,44 IV - 13,73 V - 17,38 VI - 23,40 VII - 26,88 VIII - 33,14 масса скрепера = 25400 кг, в т. ч. тягача = II550 кг вместимость ковща q = 12 м ширина резания В = 3,03 м наибольшее заглубление 250 мм толщина отсыпаемого слоя = 450 мм разрабатываемый грунт - суглинок плотностью у = 1,7 т/м , коэффициент разрыхления кр = 1,3, удельное сопротивление резанию = 95 кПа участок разработки горизонтальный суммарная протяженность трассы транспортирования без уклонов - 1,6 км, с подъемами 8° - 0,5 км, со спусками 10° -0,9 км.  [c.244]


mash-xxl.info

таблица, снип, по госту фракции 40-70

Щебень сегодня является самым практичным, дешевым, эффективным, а соответственно и распространенным материалов. Его добывают при помощи измельчения горной породы, чаще всего сырье получают при помощи взрывных работ в карьерах.

При этом порода разрушается на различные по размеру куски, а от фракции сильно зависит и коэффициент уплотнения.

Фракция

Гранитный щебень является наиболее распространенным вариантом, потому что обладает высоким уровнем устойчивости к температурным воздействиям и практически не поглощает воду. Прочность гранита соответствует всем техническим требованиям. Наиболее популярные фракции гранита:

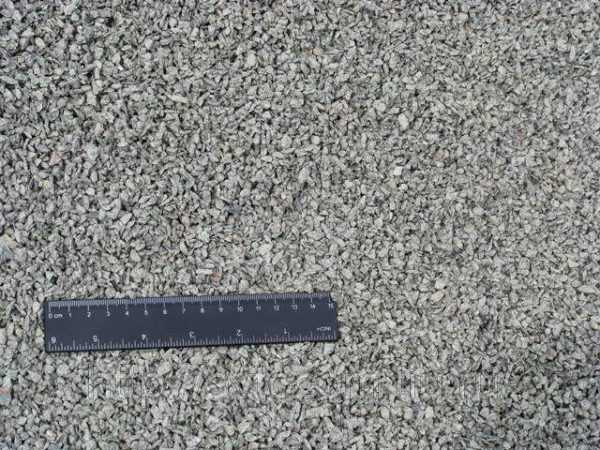

  • мелкозернистый – 5-15 мм;

Фракция 5-15

  • мелкий – 5-20 мм;

Фракция 5-20

  • среднем мелкий – 5-40 мм;

Фракция 5-40

  • средний – 20-40 мм;

Фракция 20-40

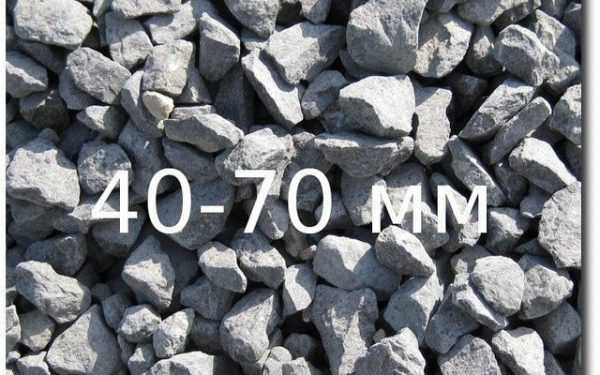

  • крупный – 40-70 мм.

Фракция 40-70

Каждая разновидность имеет различные сферы применения, преимущественно используется мелкая фракция шлака для:

Формирование фундамента

  • приготовление балластных слоев, которые необходимы для ЖД путей и дорог;

Насыпь железных дорог

  • добавляется в строительные смеси.

Строительная смесь

На основании чего выбирать уплотнение

Коэффициент уплотнения сильно зависит от различных показателей и характеристик материала, обязательно следует учитывать:

  • средняя плотность, обычно устанавливается производителем, но в целом колеблется в пределах от 1,4 до 3 г/см³. Это один из ключевых параметров, используемых в расчетах;
  • лещадность для прогнозирования плоскости щебня;
  • фракционная сортировка, меньше размер зерна – больше плотность;
  • устойчивость материала к морозам, зависит от породы;
  • радиоактивность щебня. Первый класс можно использовать везде, а второй только для загородных дорог.

Разновидности и характеристики

Для строительства могут использоваться различные виды щебня, ассортимент сегодня достаточно большой, но и свойства также значительно отличаются.

В зависимости от типа породы выделяют следующие основные сырьевые группы:

  • гравийный;
  • известняковый;
  • гранитный;
  • вторичный.

Гранитная порода наиболее прочная, так как это материал, который остается после остывания магмы. В связи с высокой прочностью породы, ее сложно обрабатывать. Производится на основании ГОСТ 8267-93.

Широкое распространение приобрел щебень 5-20 мм, так как может применяться практически для всех видов строительства.

Гранитный

Гравийная разновидность более сыпучая, соответственно коэффициент уплотнение щебня более высокий. Добывается при измельчении горных пород, из-за этого более дешевый материал, но и менее прочный.

Читайте также материал про плотность гравия.

Гравийный

Известняковый вариант – это остатки осадочной горной породы.

Материал является одним из достаточно дешевых вариантов, так как приготовляется из известняка, но и качественные характеристики невысокие.

Известняковый

Вторичный щебень – это отходы от строительных работ, то есть остатки асфальта, кирпича, бетона и т.д.

Естественно, что такой щебень самый дешевый, а часто его можно достать бесплатно.

Вторичный

Качественные параметры значительно ниже остальных групп, поэтому используется только в сооружениях, которые не предоставляют высоких требований к прочности.

Более подробно о характеристиках щебня смотрите на видео:

Зачем знать коэффициент уплотнения?

Коэффициент уплотнения регулируется СНИП, а также ГОСТ, где указывается соответствующие, рекомендуемые параметры плотности.

Благодаря значениям можно определить насколько можно уплотнить щебень, то есть уменьшить физический объем материала.

При этом трамбовка происходит намеренно (например, виброплитой) и ненамеренно (при перевозке). Преимущественно значение колеблется в пределах 1,05-1,52.

Трамбовка виброплитой

Нормативные документы указывают коэффициент уплотнения песка, щебня по ГОСТу:

  • смесь песка и гравия – 1,2;
  • песок – 1,15;
  • керамзит – 1,15;
  • щебень из гравия – 1,1;
  • грунт – 1,1 (1,4).

На практике существует несколько причин для определения коэффициента:

  • используется для расчета необходимого количества закупаемых материалов. Благодаря такому подходу исключаются дополнительные расходы на приобретение лишнего щебня или партийную закупку;
  • также цифра используется, чтобы, когда произойдет уплотнение щебня виброплитой, узнать на сколько сядет уровень.

Формула определения необходимого количества материала имеет следующий вид:

Объем предназначенной к заполнению формы (м3) * удельную массу (кг/м3) * коэффициент уплотнения

Подставив числа можно достоверно определить количество задействованного материала, но нужно учесть некоторые нежелательные воздействия: остатки шлака на месте рассыпания, возможно немного меньший вес довезенного материала. Поэтому следует рассчитывать с небольшим зазором.

Есть специальные таблицы с усредненной информацией по весу гравия в зависимости от фракции. Для примера 0-5 мм щебня в 1 м3 приблизительно 1,5 т, а рассчитать коэффициент уплотнения щебня 40 70 можно, учитывая приблизительную массу в 1,47 т/м3.

Практическое определение количества материала

В реалиях жизни можно определить коэффициент таким путем:

  • замерять размер бортов грузового автомобиля;
  • определить общий объем щебня;
  • результаты следует просто умножить на стандартный коэффициент уплотнения для соответствующей фракции с учетом трамбовки при перевозке;
  • благодаря такому расчету легко определить реальное количество привезенного щебня

Коэффициент уплотнения

Нормальное значение уплотнения щебня представляется в виде таблицы СНИП. Существует определенная формула, благодаря которой можно рассчитать коэффициент уплотнения, важнейшим условием является фракция. Итак, рассмотрим насыпную плотность материала:

Фракция, мм Насыпная плотность
Гранитный щебень Гравийный щебень
0-5 1500
5-10 1430 1410
5-20 1400 1390
20-40 1380 1370
40-70 1350 1340

Для получения более достоверных данных можно взвесить определенный объем щебня, затем провести расчет на основании формулы:

Вес = масса / объем.

Затем необходимо укатать смесь в такое состояние, которое будет использоваться на площадке, затем замеряется площадь. Выполняется расчет снова, по той же самой формуле. Таким образом получается 2 цифры: плотность до трамбовки и после.

Необходимо разделить полученные цифры и определить коэффициент относительного уплотнения щебня.

Если пробы имеют одинаковый вес, можно элементарно высчитать соотношение обоих объемов, цифра должна быть такая же.

Коэффициент уплотнения щебня по СНИП не дает жестких норм необходимого уровня трамбовки, но есть рекомендованные нормы и незначительный разброс в зависимости от минерального состава материала. Данный параметр указывает на возможность уменьшения объема щебня при сохранении той же массы.

Уплотнение происходит при определенных условиях, воздействии извне. Коэффициент уплотнения щебня (Ку) описывает таблица СНИП. Числовое значение поставляется в виде пропорции между лабораторно созданными пробами материала и обычной плотности.

Документом (ГОСТ 8269.0–97) нормируется несколько основных методов использования исчислений:

  • соотношение истинной плотности к натуральной породе;
  • средняя плотность к горной породе;
  • плотность насыпи и количества пустоты в ней.

Щебень имеет определенные классификации и отмечаются соответствующей маркировкой, которая описывается в ГОСТ 8267-93. В частности, этот стандарт фиксирует методику определения коэффициента. Преимущественно показатель содержится на этикетке продукта или в сопроводительной, технической документации.

Предприятие заказывает исследование в специальных лабораториях, где на определение показателя необходимо 3 дня. С выездом на место проведения работы могут производиться пробы, но он будут стоить существенно больше. В среднем показатель находится в пределах 1,1-1,3.

Уплотнения грунта при помощи щебня

Преимущественно щебень используется для уплотнения верхнего слоя грунта. Предварительно проводится исследование почвы, бурят отверстие на 50-70 см вглубь, затем определяется наличие грунтовых вод, состава, типа грунта.

После прохождения тестов, в случае нормального состояния поверхности, можно использовать засыпку при помощи щебня.

Технология уплотнения грунта щебнем в промышленных условиях включает в себя использование крупногабаритной техники: бульдозеров, тракторов, экскаваторов, в небольших, домашних условиях, может применяться и обычная лопата. Также необходимо определить водянистость почвы, возможно ее придется увлажнить или наоборот подсушить.

Уплотнение грунта

После формирования котлована, засыпают щебнем и при помощи виброплиты или катка уплотняют его. Следует учитывать, что слой станет меньше после трамбовки. Рекомендуется делать углубление на 50 см, засыпая поверхность щебнем, но может потребоваться и другая глубина.

Трамбовка продолжается до тех пор, пока почва не перестает оседать, иначе фундамент обречен на крошение. Проверка уплотнения щебня может проводиться при помощи того же оборудования, определяя, есть ли движение в верхнем слое.

Уплотнение грунта щебнем нормируется документами СНИП, которые указывают количество и плотность насыпи. При этом важную роль играет уплотнение грунта, а затем уже совместно со щебнем.

Преимущественно процедура трамбовки сначала производится в вырытом котловане до засыпания материала, чтобы предотвратить продавливание грунта.
Подробно об уплотнении грунта щебнем смотрите в видео.

Цемент действительно можно назвать главной составляющей частью большинства зданий и сооружений. Перейдя по ссылке узнаете, как правильно развести цемент.

Сегодня плиточный клей широко применяется во время ремонта, с его помощью можно клеить самые разнообразные материалы. Тут все о его составе.

Для отделки фасада и стен домов и самых разных сооружений стали часто использовать декоративную штукатурку Короед. Здесь все о технологии ее нанесения.

Расценка на процедуру уплотнения может сильно колебаться в зависимости от компании подрядчика, качества и типа щебня, но особенно сильно зависит от удаленности участка стройки, а также сложности условий.

В некоторых случаях требуется повышенная плотность насыпи, когда окружающие условия склонны к разрушению фундамента, например, болотистые места, повышенная влажность, риск оползней и т.д.

Насыпная плотность

Достаточно часто нужно узнать плотность щебня насыпи после транспортировки в автомобиле. Эта процедура может быть полезна для определения необходимого устройства для трамбовки, количества бетона и его состава, для расклинцовки.

Рассчитать плотность насыпи можно на основании простой процедуры:

  • необходимо подготовить пустой сосуд для наполнения щебнем и взвешивания, необходимо определить его вес;
  • наполнить тару щебнем и взвесить;
  • необходимо определить чистую массу материала, то есть отнять от веса наполненного сосуда, его собственную массу;
  • разделить вес на объем сосуда.

При закладке фундамента необходимо четко достичь коэффициента уплотнения уставленного в нормативных документах. Иначе это чревато аварийностью и быстрым разрушение постройки, при чем данное замечание касается всех видов строительства.

Характеристики

После проведения мероприятия трамбовки необходимо замерять и проконтролировать плотность. Это можно сделать при помощи простого расчета, определить массу и объем засыпанного щебня и толщину слоя. Таким образом можно узнать, на сколько уменьшился объем материала после трамбовки.

Существует и специальное оборудование для определения эффективности трамбовки – плотномер.

Хорошим инструментов выступает БПД-КМ, который указывает фактическую плотность. Предназначение оборудования – это слежение за качеством и уровнем уплотнения грунта, гравия, щебенки.

При этом прибор весьма точный, расход в показаниях не превышает 0,01 г/ см³. В основании определения плотности прибором лежит методика описанная в документе ГОСТ 28514–19.

Заключение

Качественная процедура уплотнения предоставляет возможность исключить вероятность повреждений и деформации сооружения на долгий промежуток времени.

Следует обратить внимание, что если разделить плотность после трамбовки на изначальную, то цифра всегда получается несколько выше единицы – это коэффициент, который указывает запас прочности, то есть возможность уплотнения.

Цифра может использоваться в случаях, когда необходимо узнать количество щебня для проведения определенной работы, в основном засыпании подушки. Обратное исчисление показывает на сколько уплотнился материал, по сравнению с первоначальным значением, цифра меньше 1.

strmaterials.com
