Как класть фронтон из газобетона?

20 мар 2015, вася

У нас соседи строили дом такого типа – выложили блоками, фронтон тоже блочный, стали устанавливать стропильную систему, а в тот день ветер был сильнейший. Фронтон не вынес такого напора и свалился, поэтому советую мониторить прогноз погоды. И прибивать планки для жесткости тоже советую. Как вариант, можно пенить еще во время установки первых стропил для лучшей устойчивости. Всю систему вам придется крепить через мауэрлат, а он в свою очередь крепится анкерами. По поводу армопояса я не совсем уверен, нужен ли он, поскольку даже не видел. У соседа лишней арматуры даже не было. Либо армирование проходило только по фундаменту, либо фронтон армировали, когда меня не было. Честно говоря, мне привычнее видеть деревянный фронтон, но многие предпочитают и блочный – здесь вопрос лишь в цене, поскольку, прочности и у того и у другого будет достаточно, просто добиваются ее разными способами.

Фронтоном принято называть торцевую часть крыши, находящуюся между скатами. Я не стану утверждать, что сделать фронтон своими руками легко, но поверьте такая задача вполне по силам рядовому домашнему мастеру. Не вдаваясь в архитектурные тонкости, мы с вами пошагово разберем технологию возведения фронтона двухскатной крыши для дома из газобетона, плюс я дам простой расчет этого сектора конструкции крыши.

Верхняя часть фасада, «зажатая» между плоскостями скатов крыши именуется фронтоном.

Кроме двускатно конструкции с двумя фронтонами есть еще многощипцовая или трехфронтонная крыша , стропильные системы там разные, а вот техника обустройства фронтов в зависимости от их количества не меняется.

Трехфронтонная крыша с торцов обустраивается так же, как и двускатная.

Коротко о фронтонах

Зачастую эта часть фасада здания в частных домах имеет форму равнобедренного треугольника, но иногда вершина треугольника может быть смещена в сторону одной из стен, а в некоторых мансардных конструкциях фронтон может быть и многоугольным.

Из чего делают фронтоны

Фронтон может иметь разную форму.

  • В основном подобные конструкции различаются по материалу, из которого сделаны стены. Так дом, построенный из блоков, чаще всего оборудуется таким же фронтоном. Такое решение гораздо проще, как в плане технологии возведения, так и с точки зрения дизайна;

В блочных домах верхнюю часть проще выложить из таких же блоков.

  • Так называемые рубленые фронтоны монтируются в домах из оцилиндрованного бревна или бруса. Обустройство фронтонной стены из оцилиндрованного бревна считается высшим показателем мастерства среди профессионалов. С брусом немного проще, но в любом случае, без подготовки за это браться не стоит;

Обустройство бревенчатого фасада считается самым сложным.

  • Самым доступным в монтаже считается обустройство каркасной конструкции. Здесь абсолютно не важно из чего выстроен дом, просто в торцах стропильной системы собирается каркас, после чего он зашивается и отделывается любым понравившимся материалом, обычно это доска или сайдинг.

Каркасная конструкция может монтироваться на любое здание.

Блочный и деревянный фронтон из бруса или бревна монтируется до возведения стропильной системы, а каркасная конструкция сооружается после установки стропил.

Простой расчет конструкции

Фронтонные части в большинстве своем делаются в виде треугольников, соответственно к ним применимы все формулы, касающиеся этой фигуры. Начинается все с определения высоты крыши в коньке. Когда вы решите насколько высокой у вас будет крыша, рассчитать площадь не составит особого труда.

Высота крыши в коньке считается одним из опорных параметров.

Фронтоны с ломаными крышами рассчитываются аналогично, только здесь вам придется делить фасадную плоскость на сектора и высчитывать необходимые параметры для каждого сектора отдельно.

Сложные конструкции делятся на сектора и для каждого сектора расчет производят отдельно.

При составлении проекта и выполнении расчетов есть один очень важный нюанс. В одноэтажных зданиях высота фронтона должна соотноситься к высоте стены в пропорции 1:1. Обычно высота стены с цоколем составляет порядка 3,5 м. Для обустройства жилого чердачного помещения этого достаточно.

Если вы сделаете слишком высокую кровлю, то она будет доминировать над первым этажом и визуально давить на него. Маленький чердак до 2 м, будет создавать впечатление вросшего в землю дома, что также не добавит привлекательности строению.

Оптимальное соотношение высоты этажа и фронтона 1:1.

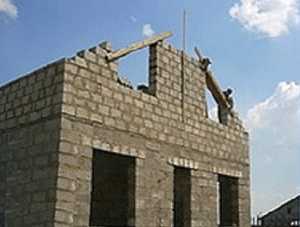

Как самому сложить блочный фронтон

Для кирпичного фронтона, равно как и для любых других блочных сооружений используется одна и та же технология, меняются лишь габариты блоков. По сути, мы продолжаем возведение торцевых стен, только зауживаем их в форме треугольника.

ИллюстрацииРекомендации
Центральная стойка.

Чтобы вывести правильно треугольник нам нужно обозначить его высоту:

  • В качестве центральной стойки используем металлический уголок или деревянный брус сечением 50х50 мм;
  • В области конька, обычно это центр здания просверливаем в стене несколько отверстий для крепления;
  • Прикручиваем стойку по отвесу, строго вертикально.
Боковые растяжки.

Теперь нам нужно обозначить боковые стороны треугольника. Для этого от вершины центральной стойки натягиваем к углам фасада 2 шнура.

Если на фасаде планируется обустройство окон, то на центральной стойке желательно сразу сделать отметки, которые будут указывать на низ и верх оконных проемов.

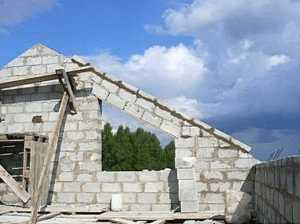

Начинаем кладку.

Дальше традиционным способом выкладываются ряды блоков и оконные проемы.

Шнуры у нас обозначают боковой срез стены. Вначале он будет ступенчатым и здесь нужно определиться:

  • Для кирпичных стен лучше чтобы шнур проходил по вершинам ступеней. Потом ступени выравниваются раствором;
  • Газоблоки легче резать, поэтому можно либо сразу их обрезать и выводить плоскость, либо ориентироваться на нижнюю точку ступени и обрезать после кладки.
Обустройство скосов на окнах.

На нашем примере запланированы окна со скосами параллельными плоскости кровли.

Для их обустройства нужно заложить в кладку деревянные доски. Толщина досок порядка 30–40 мм, а ширина равна ширине стены.

Закладываем верхний скос.

Верхние скосы над окнами выкладываются в 2 ряда. Между рядами в раствор обязательно закладывается арматурная сетка. Толщина арматуры должна быть от 12 мм.

Кстати во время кладки блоков, каждый третий ряд также нужно прокладывать арматурой.

Теоретически опорные доски после окончания строительства можно вытащить и заштукатурить это место раствором, но в подавляющем большинстве случаев их оставляют замурованными в стену.

Подпорки.

Блочная стена штука прочная, но пока раствор окончательно не схватился, на высоте сильный порыв ветра ее может попросту свалить.

Поэтому в процессе строительства сразу нужно монтировать жесткие съемные подпорки.

Верхний кант.

Поверх скосов мы будем класть еще один ряд блоков, в данном случае они напилены из стандартных блоков.

Теоретически без этого можно обойтись, но так удобней делать пазы для промежуточных горизонтальных перекладин стропильной системы.

Заготовка под конек.

Очень важно сделать хороший паз под коньковый прогон. Ширина и глубина паза должны быть чуть больше самого прогона, ведь по правилам коньковый брус нужно обернуть рубероидом или какой-либо иной гидроизоляцией.

Параллельный фронтон.

Параллельная плоскость выкладывается точно также. Только там кроме косых растяжек еще нужно натянуть горизонтальный шнур, обозначающий коньковый прогон. Иначе вы можете ошибиться, и конек выйдет с уклоном.

Альтернативный способ.

Некоторые мастера сразу предпочитают обустроить скелет стропильной системы, состоящий из 2 крайних стропильных ферм и конькового прогона между ними, а по нему уже выкладывать фронтон.

Данный способ хорошо работает, если торцовая часть тонкая и выкладывается только из облицовочного кирпича. Правда, потом ее нужно еще утеплять.

Облицовка и утепление фронтона

Наружная отделка в блочных домах может выполняться в 3 вариантах:

  1. На мой взгляд, самым простым и менее затратным является шпаклевка по утеплителю. Смысл в том, что на поверхность стены клеятся и дополнительно фиксируются дюбелями-зонтиками листы пенопласта или ЭППС. Дальше на эти листы крепиться стекловолоконная сетка и наносится тонкий слой декоративной шпаклевки;

Утепление пенопластом с отделкой самый простой вариант.

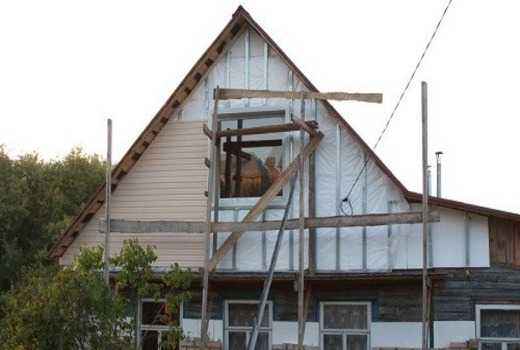

  1. Чуть более сложной будет обшивка сайдингом. Если коротко, то устройство системы выглядит так: сначала монтируется обрешетка под утеплитель, после фиксации утеплителя ставится обрешетка под сайдинг и крепится сам сайдинг. Выглядит прилично, но и стоит в 2 раза дороже предыдущего варианта;

Технология отделки сайдингом.

  1. Но самым долгим, сложным и дорогим будет обустройство фасада облицовочным кирпичом. Под кирпич желательно заложить слой пенопласта. Если с кладкой газоблоков домашний мастер еще справится, то браться за облицовочный кирпич без опыта я вам не советую, дороже выйдет.

Отделка облицовочным кирпичом требует высокого профессионализма.

Вывод

Чтобы уложить блочный фронтон без опыта у меня ушла неделя, на параллельную плоскость я потратил уже 4 дня, а все вместе с отделкой торцов забрало около месяца. Так что не сомневайтесь, вышеописанная технология работает. На видео в этой статье есть наглядная инструкция. Если остались вопросы, пишите в комментарии, постараюсь помочь.

Оригинальный фронтон может стать подлинным украшением дома.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

beton-stroyka.ru

Как сделать фронтон из газобетона

Фронтон двухскатной крыши представляет из себя равнобедренный треугольник, который повторяет геометрию стропил крыши, а верх фронтона совпадает с коньком. Кладка самих блоков фронтона мало чем отличается от кладки рядов, но есть нюансы по армированию и выставлению центра фронтона.

По проекту дома определяем высоту самого фронтона. Находим центр стены и отмечаем его. Далее, при помощи отвеса, фиксируем по центральной метке деревянный брусок 50х50.

Длина бруска должна совпадать с высотой фронтона. Предварительно на вершине бруска можно закрепить саморез. К саморезу буду привязаны две нитки, которые будут натянуты к углам фасада и четко покажу угол и линию для кладки крайних блоков фронтона.

Чтобы не забыть про окно на фронтоне, на направляющем бруске поставьте метку, показывающую низ и верх окна.

Ряды фронтона и оконные проемы выкладываются традиционным способом на клей. Газобетонные блоки легко режутся, поэтому можно сразу их обрезать по шнурке и выкладывать. Неровности можно счесать при помощи терки по газобетону.

Армирование фронтона

Армировать нужно следующее:

  1. Подоконный ряд.
  2. Ряд на уровне мауэрлата, если такой имеется.
  3. Ряд над окном.
  4. Верхний обрез кладки.

Подоконный ряд желательно весь проармировать, используя два прута арматуры 8 диаметра. Кладка арматуры ведется на кладочный клей, величина штроб – 30х30 мм. Верхний обрез кладки армируется аналогичным способом.

Ряд фронтона над окном

Ряд над окном представляет из себя обычную перемычку. Сперва нужно установить деревянную опалубку и подпорку, чтобы не было прогиба по центру. Далее берете U-блоки, укладываете их на подпорку. Перемычка должна опираться на блоки по 20 см с каждй стороный.

Далее монтируете каркас из 4-х прутков арматуры и устанавливаете в U-блоки. Каркас нужно приподнять на пару сантиметров и зафиксировать камешками, чтобы у арматуры был защитный слой бетона снизу. Также не забывайте про защитный слой бетона по бокам.

Бетон готовьте маркой M250-M300. Состав: 1 часть цемента (500 марка), 2 части песка, 3 части щебня (5-25), воды 75% от объема цемента. Заливаете перемычку, тщательно вибрируете, и ждете четыре дня, пока бетон схватится. Далее продолжаете кладку фронтона по шнурке.

ПОХОЖИЕ СТАТЬИ:

stroy-gazobeton.ru

Фронтон из пеноблока: как выложить своими руками

Эта фасадная часть здания располагается между кровельными скатами. Исходя из особенностей конфигурации последней, фронтоны бывают овальными, треугольными и трапециевидными. На такую конструкцию возлагается двойное предназначение. Она является опорным элементом стропильной конструкции и создает защищенность от попадания на чердак влаги. Площадь, образованная фронтонными стенами, в большинстве случаев отводится под дополнительное помещение. Сегодня разберемся, как делается фронтон из пеноблока.

Преимущества фронтона из пеноблока

Пеноблочный материал давно используется для возведения сооружений или фронтонных участков на зданиях. К основным достоинствам относятся:

  • приемлемая стоимость материалов;
  • хорошие показатели прочности;
  • удобная обработка блоков из-за их пористой структуры;
  • относительно небольшой вес кладки фронтона из пеноблоков, не создающий на фундаментную основу большой нагрузки;
  • принцип ведения кладки – как у кирпичного материала, только применяется вместо цементного раствора клеевой состав.

Есть возможность проведения всех работ своими руками.

Подготовительные работы и расчет

Опытные мастера рекомендуют сначала возводить фронтон, после чего переходить к монтажу кровли. Это существенно облегчит процесс, так как кровельное перекрытие создает определенные помехи в кладочных работах.

Устройство фронтона из пеноблока своими руками подразумевает определенные расчеты. Определившись с высотой, найти общую площадь не составит сложностей.

Перед началом работ выполняется разметка. С этой целью на стене укрепляют рейку, которая своей длиной соответствует высоте будущего фронтонного элемента. Ее верхний край соединяют с углами стен капроновым шнурком. В конечном итоге получается треугольник, реечная верхушка которого считается фронтонной вершиной, а шнурами выделяются стороны. После этого приступают к строительным работам.

Отметим, что возведение фронтона возможно перед устройством кровли или после проведения таких работ.

Фронтонные участки для ломаного типа крыш определяются аналогично. Только следует поделить плоскость фасада на секторные участки и для каждого из них по отдельности определять нужные параметры.

Во время составления проекта и проведения всех необходимых расчетов возникает немаловажный нюанс. Для одноэтажных объектов высоту фронтона устанавливают соотносительно 1 к 1 к стене. Как правило, стенка с цокольным участком не превышает трех с половиной метров. Этого значения вполне достаточно, чтобы обустроить чердачное помещение.

Чрезмерно высокая кровля станет доминировать по отношению к стенам, зрительно давя на них. Чердак, высота которого не превышает двухметровой отметки, создаст впечатление, что дом врос в землю, и привлекательности объекту не прибавит.

Чтобы узнать площадь треугольного фронтона, если известны его основание и высота, достаточно воспользоваться формулой из школьного курса. Но в иных вариантах придется применить формулу Герона, в которую просто подставляют значения трех сторон. Вычисления усложняются определением квадратного корня, но такая задача упрощается, если воспользоваться специальными калькуляторами, которые выполнят все расчеты за несколько секунд.

Уточнив все параметры, можно составить схему фронтона, покупать материал и начинать строительство.

Кладка фронтона

Чтобы знать, как выложить фронтон из пеноблока, внимательно изучите последовательность выполнения работ:

  1. Сначала выполняется разметка торцевых стен объекта. Если планируется фронтонная часть в виде равностороннего треугольника, то с помощью простого замера определяется середина. Когда строится ассиметричная кровля, то проекционную точку смещают в любую из сторон на нужное расстояние. В установленных местах крепятся рейки, верхними краями определяющие высоту конькового элемента.
  2. К верху реек крепятся шнурки, обозначающие стороны треугольника. Так формируют «шаблон», по которому будет вестись кладка. Кстати, для организации естественного освещения чердачного помещения следует предусмотреть места под оконные проемы. Сразу становится ясно, сколько рядов необходимо выложить полностью, прежде чем настанет время для устройства проемного участка. Уложив первые ряды, определяется середина, от которой в обе стороны откладывают необходимое расстояние.
  3. Работы продолжаются, ориентир берется по натянутым шнурам, при этом учитываются места под установку оконных блоков. Ввиду того, что шнурок размещен по краям, он определит не только скатный угол, но и сдвиги блоков на краях кладочного ряда, которые сначала внешне будут напоминать ступеньки.
  4. Оконные проемы могут быть на ваше усмотрение – прямоугольными или со скошенными краями, параллельными верхнему краю кровли. Для соблюдения такого направления придется проемы перекрыть досками, ширина которых равна толщине фронтона из пеноблока.
  5. По доскам выполняется кладка блоков параллельно скату. Рядов, перекрывающих проемы, должно быть два. Последующая кладка проема ведется традиционным способом – блоки кладут горизонтально. Завершающий этап строительства фронтона – подрезка и укладка подходящих по размерам блочных кусков на боковые «ступеньки». Чтобы сделать все точно, целый блок укладываем на одну из ступенек, отмечаем линию среза и ножовкой отпиливаем лишнее. Напомним, что такая работа сложностей не вызывает.
  6. Со стороны чердачного помещения рекомендуется фронтонную стену подпереть досками, пока раствор будет сохнуть. Такая мера позволит избежать перекашивания и завала стен.
  7. Чтобы было удобно выкладывать стропильный каркас, наклонные участки фронтона выкладывают пластинами, напиленными из блочного материала. Кладка ведется от нижних точек к вершине на такой же раствор. В определенных местах допускается оставлять промежутки для выкладки конька и прогонных стропильных лаг.
  8. Если все выполнить правильно, то с каждой стороны дома у вас получится два одинаковых фронтона, отличающихся наличием оконных проемов или их формами.
  9. Как только кладка высохнет полностью, можно переходить к устройству кровли.

В качестве шаблонного варианта можно выставить крайние стропильные пары и во время работы ориентироваться на них. Кстати, стропила в таком случае сыграют роль дополнительной опоры для выкладываемого фронтона.

Некоторые в качестве надежной опоры внутри чердачного помещения выкладывают кирпичные столбики. Такая мера хороша, если фронтон высокий, да и столбы будут смотреться своеобразными колоннами. Правда, такая мера предосторожности украдет у вас немного свободного пространства, но устойчивость фронтонных стен будет гарантирована.

Армирование фронтона

Многих интересует вопрос – нужно ли армировать фронтоны из пеноблока? Естественно, и работа эта выполняется, как и в случае кладки стен – через каждые три – четыре ряда. Лучше всего для этого использовать арматурные пруты, укладываемые в устроенные в блочных рядах канавки. И не забудьте, что оконные проемы тоже усиливаются.

Отделочные работы

Наружную отделку блочного фронтона можно выполнить тремя способами:

  1. Наиболее простой и приемлемый по стоимости вариант – шпаклевание по утеплительному материалу. По поверхности наклеивают и в качестве дополнительной меры фиксируют дюбелями листы пенопласта, поверх которых закрепляется сеточка из стекловолоконного материала. Теперь можно брать декоративную шпаклевочную смесь и наносить ее тонким слоем.
  2. Сайдинговые панели вызывают определенные сложности в работе. Сначала монтируется обрешетка под утеплительный материал, потом крепятся рейки под сайдинг. Смотрится все красиво, но стоимость материалов и услуг сразу увеличивается минимум в два раза.
  3. Долгий процесс – облицовка кирпичом. Кроме того, этот вид работ стоит дороже остальных, да и в выполнении могут возникнуть сложности, требующие определенного опыта.

Заключение

Мы выяснили, как сделать фронтон из пеноблока. Ничего сложного в таких работах нет – несколько расчетов, разметка, и можно все выполнить самостоятельно. Если вам кажется, что опыта недостаточно, то пригласите на помощь профессиональных мастеров. Они выведут фронтонные стены достаточно оперативно.

betonov.com

как сделать фронтоны из газобетонных блоков своими руками?

Обращать внимание надо на проектную документацию согласно которой возводится строение.

Если строите «на глаз», то уже решайте самостоятельно какая высота фронтона Вам нужна, как производить армирование и так далее, включая нужен ли армопояс, или можно обойтись.

Фронтон из газобетонных блоков это продолжение стены строения (торцевой).

Внешне это равнобедренный треугольник (как вариант).

Для того что бы удержаться в рамках этого треугольника на торцевую часть стены крепим рейку по высоте будущей мансарды.

Рейка строго по середине торцевой стены (середину находим рулеткой).

От верха рейки к краям стены натягиваем шнур, то есть фронтон визуально уже сформирован.

Далее сама кладка в границах разметки.

Кладка ни чем не отличается от кладки стен.

Лучше использовать клей для газобетонных блоков.

Клей наносится на поверхность кельмой, далее формируются борозды зубчатым шпателем (не забываем о торцах блоках, на них так же формируем борозды).

Кладка с перевязкой по типу кирпичной (в разбежку).

Уложили блок и чуть прижали его к соседнему, можно киянкой чуть простучать.

Возле шнура (см. выше о равнобедренном треугольнике) блоки отрезаются под углом, или кладка ступенями, на финише пустоты заполняются резаными блоками.

Каждые три, четыре ряда, армируем кладку, в блоке нарезается штраба в которую укладывается арматура (это при кладке на клей, ибо толщина шва минимальная).

Фронтоны не оставляем на длительное время без отделки.

www.remotvet.ru

Способы завязывания фронтона двухскатной крыши: расчет, пример монтажа

Фронтон – это верхняя часть стены здания, ограниченная с боковых сторон скатами крыши, а снизу карнизом. Если кровля на здании двухскатная, то она формирует два фронтона с боковых сторон чердачного помещения.

Они служат для поддержки стропильной системы, а также для защиты чердачного пространства от атмосферных явлений. При этом способы завязывания фронтона двухскатной крыши несложные и понять, а затем применить эти знания на практике, сможет даже начинающий строитель.

Фронтон может быть выполнен из разных материалов. В первую очередь, это зависит от материала стен. Если постройка кирпичная, то и фронтон обычно собирают из кирпичей. Деревянные постройки требуют более легкой конструкции фронтона – каркасной (чаще всего) или рубленой  (в случае бревенчатых и брусовых стен).

Каркасный фронтон относится к универсальной конструкции, сочетающейся с любым материалом стен: кирпичом, блоками, бревном, брусом, каркасными панелями. Однако каркас на фронтоне требует однотипной отделки всех стен вместе с фасадом – и это тоже необходимо учитывать.

Кирпичные стены, завершающиеся каркасным фронтоном, вместе с ним обшивают (на рейках) брусом, вагонкой, сайдингом.

На бревенчатых стенах сооружают каркасные фронтоны с обшивкой блок-хаусом, а на брусовых – с обшивкой имитацией бруса (тип вагонки).

Чаще всего фронтон двухскатной крыши представляет собой треугольник. Вершина его совпадает с коньком, две боковые стороны – со скатами.

Если крыша имеет правильную геометрию, треугольник фронтона равнобедренный. В других случаях, когда конек смещают ближе к одной из стен, боковые стороны фронтона отличаются по длине и углу наклона. В любом случае, стороны фронтона повторяют очертания стропильной системы с  торца.

Монтаж фронтонов может осуществляться до или после возведения стропильного каркаса. В соответствии с этим выделяют два типа фронтонов:

Тип #1. Устанавливаемые до возведения крыши

Такие фронтоны выстраивают до налаживания стропильной системы, поэтому монтаж их связан с некоторыми трудностями. Так как треугольная конструкция до установки стропил существует сама по себе и не имеет опоры по бокам, существует большой риск ее обрушения при сильном ветре. Поэтому, как правило, выстраивают такие фронтоны из прочных материалов – кирпича,  блоков, бревен.

Для их укрепления могут быть использованы следующие методы: выкладывание пилястр, строительство дополнительного поперечного простенка внутри чердака.

Описываемый вариант требует особой аккуратности при расчете и возведении конструкции. Ошибки и неточности в геометрии фронтонов приводят к невозможности совмещения с ними стропильного каркаса. Если же фронтоны оказываются разными по величине (высоте, ширине, форме), то стропильная система перекашивается.

Тип #2. Устанавливаемые после возведения крыши

В каркасных домах фронтоны чаще сооружаются уже после установки стропил и их покрытия кровельным материалом. В уже существующих, стесненных рамках стропильной системы выставляется каркас фронтона, который зашивается досками, вагонкой, сайдингом и т.п.

Прежде, чем приступить к возведению фронтона, необходимо провести ряд расчетов для определения его геометрических размеров, подходящих под задуманную стропильную систему и функциональные особенности чердачного помещения.

Высота фронтона

Расчет фронтона двухскатной крыши следует начать с определения его высоты – расстояния от конька до карниза. Зависит этот параметр от функциональности чердачного помещения. Если это будет обычный чердак для складирования хозяйственных принадлежностей, то достаточная высота фронтона 1,4-1,8 м. При устройстве мансарды – не менее 2-2,5 м.

Высота фронтона влияет на общее впечатление от крыши постройки. Если этот параметр слишком велик и превышает высоту строения от земли до чердачного перекрытия, то крыша визуально давит на стены, создает эффект подавления. Если, наоборот, фронтон слишком низкий, строение визуально кажется приземистым, почти плоским. Оптимальное соотношение высоты стен и фронтонов приближается к пропорции 1:1.

Угол у основания фронтона

Зная высоту фронтона, можно определить наклон скатов кровли (угол у основания фронтона). Выполняется этот расчет по методу треугольника.

Фронтон симметричной двухскатной кровли (скаты одинаковы) представляет собой равнобедренный треугольник. Конек – его вершина. Основание – ширина дома. Высота фронтона – медиана, делящая равнобедренный треугольник на два одинаковых прямоугольных треугольника. Один катет такого треугольника – это длина ската, второй катет – половина ширины дома.

Высота равнобедренного треугольника рассчитывается по формуле:

H=1/2*L* tg α, где:

  • L – основание равнобедренного треугольника-фронтона или ширина дома;
  • α – угол у основания треугольника или наклон ската.

Поэтому вычисление наклона ската сводится к расчету:

tg α=2H/L,

после чего по таблицам Брадиса вычисляется искомый угол.

К примеру, крыша возводится на доме, торцевая стена которого имеет ширину 8 м. Высота фронтона 3 м. В этом случае тангенс угла при основании фронтона будет равен: 6/8 = 0,75. А сам угол α = 37°.

Площадь фронтона

Площадь фронтона также высчитывается по методу треугольника. Используется формула:

S= L /2*H, где:

  • L – основание равнобедренного треугольника-фронтона или ширина дома;
  • H – высота фронтона.

В приведенном выше примере площадь фронтона рассчитывается таким образом: 3*8=24 м2.

После выполнения расчетов и определения всех важнейших размеров фронтона, можно приступать к его строительству.

Как правило, кирпичные фронтоны монтируют до сооружения стропильной системы кровли, сразу после возведения стен.

Основные этапы монтажа:

  1. Разметка. Первым делом визуально обозначают очертания строящегося фронтона. На торцевой стене, в ее срединной точке, выставляют рейку, длина которой равна высоте фронтона до конька. Если кровля несимметричная, то рейку фиксируют ближе к одной из стен. Затем соединяют верхний срез рейки с углами стен, натягивая через них капроновый шнур. Такие нехитрые манипуляции образуют воображаемый треугольник, основание которого – стена, вершина (точка конька) – вершина рейки, стороны – натянутый шнур. В дальнейшем, кирпичная кладка фронтонной стены должна повторять линии этой воображаемой фигуры.
  2. Кирпичная кладка. Выполняют кладку кирпичей в пределах натянутого шнура. Кладка ведется обычным образом, за исключением обязательной подрезки крайних кирпичей по линии шнура. Кирпич примеряют к шнуру и чертят по нему линию углового среза. Примерку и соответствующую отметку делают с учетом будущего кладочного шва (примерно 1,5 см). Очень удобно при этом пользоваться деревянным шаблоном, толщина которого совпадает с толщиной шва. После того, как отметка сделана, по ней срезают часть кирпича. Для отреза можно воспользоваться болгаркой, бензорезом или станком по камню.
  3. Армирование. Через каждые 4-5 рядов кладки между кирпичами закладывают армирующую сетку для усиления прочности.
  4. Выравнивание боковин. Когда кладка закончена, боковины фронтона выравнивают цементным раствором.
  5. Дополнительное укрепление конструкции. Для поддержки высокого фронтона с его внутренней стороны выкладывают пилястры.

После монтажа двух фронтонов приступают к установке стропильной системы.

Предлагаем вам посмотреть подробную видео-инструкцию на тему того, как построить фронтоны из кирпича:

Аналогично выстраивают фронтоны из блоков – газосиликатных, пенобетонных, газобетонных, шлакоблока и т.п.

Другой популярный строительный материал для домов – дерево. Соответственно, и фронтоны для таких домов, выстраивают не из кирпича или блоков, а из дерева – бревен, бруса или досок.

По конструкции деревянные фронтоны бывают рублеными и каркасными.

Вариант #1 – рубленые фронтоны

Такие фронтоны выполняют из бревен сечением 230-250 мм, разной длины. Каждое последующее бревно для фронтона короче, чем предыдущее. Благодаря этому формируется рубленая конструкция треугольной формы. Рубку выполняют непосредственно на месте строительства.

Бревна фронтона прирубают или устанавливают с помощью нагелей на верхний венец сруба. Оба фронтона после монтажа стягивают слегами – бревнами, тянущимися по всей длине постройки. Если расстояние между фронтонами превышает 6 м, слеги стыкуют по длине на внутренней несущей стене.

Главная слега – верхняя, соединяющая верхние точки фронтонов. Она называется князевой слегой (князьком), на нее в дальнейшем будет опираться конек крыши. Остальные слеги – рядовые – идут вдоль стропил, их врубают в боковые стороны фронтонов.

Рубленые фронтоны гармонично вписываются в облик деревянного сруба, делают его завершенным. В то же время их рубка – мероприятие сложное, требующее большого профессионализма плотников. Поэтому и стоимость рубленых фронтонов может доходить до 30% от стоимости всей коробки дома.

Намного дешевле оказывается возведение каркасных фронтонов, которые, для завершенности образа деревянного дома, можно обшить имитацией бруса или бревна.

Вариант #2 – каркасные фронтоны

Представляют собой каркас из пиломатериалов (досок, бруса), обшитый финишным покрытием. При необходимости, конструкция утепляется по тому же принципу, что и кровля.

Каркасный фронтон не является прерогативой деревянных домов. Его возводят и над кирпичными, и над блоковыми стенами, особенно если нужно сократить срок и стоимость работ.

Предварительно сооружается обрешетка. Доски или рейки достаточного сечения прибивают к мауэрлату и стропильным ногам с шагом примерно 40 см. При горизонтальной обшивке доски (рейки) обрешетки набивают вертикально, при вертикальной обшивке – горизонтально.

Если во фронтоне предусмотрено наличие двери или окна, в ячеистой конструкции обрешетки формируют дополнительный каркас – по размерам планируемого проема. Оставляют пространство для проема и обрамляют его дополнительными рейками.

Готовый каркас обшивают отделочным материалом: досками, вагонкой, имитацией бруса и т.п.

Это мероприятие необходимо, если чердачное помещение будет использовано в качестве мансарды.

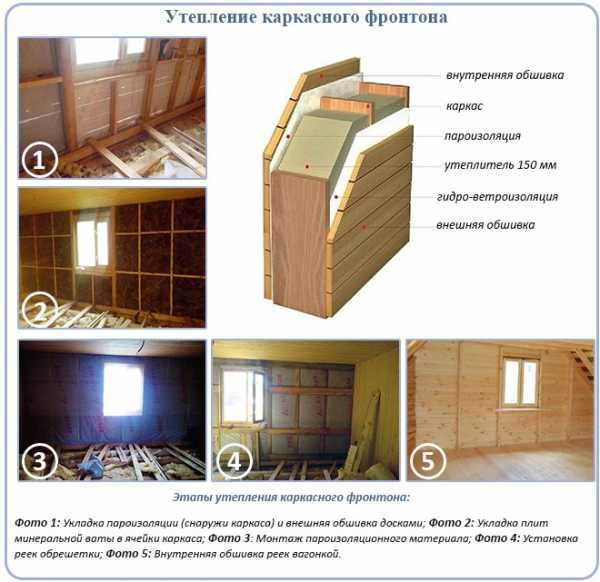

Каркасные фронтоны двухскатной крыши часто утепляют своими руками, с использованием теплоизолирующих материалов, закладываемых в середину каркаса.

Можно придерживаться такой схемы:

  • по рейкам каркаса (снаружи помещения) прибивают пленку гидро- и ветрозащиты;
  • сверху, по каркасу, набивают рейки для формирования вентиляционного зазора, зашивают их финишным отделочным материалом;
  • между рейками (изнутри помещения) закладывают утеплитель: минеральную вату, пенопласт, ЭППС и т.п;
  • поверх утеплителя монтируют пароизоляционную пленку, образующую барьер для паров, идущих из помещения в сторону утеплителя;
  • поверх пароизоляции прибивают материал для внутренней отделки чердака (мансарды).

Очередность работ может незначительно меняться, но схема пирога остается той же (изнутри наружу): пароизоляция, утеплитель, гидроизоляция, зазор, финишная отделка.

Если же фронтон выполнен из кирпича или блоков, то единственно верным решением является наружное утепление. Внутренняя закладка утеплителя, несмотря на свое удобство, может привести к большим проблемам. Стены будут полностью промерзать, а между ними и утеплителем станет скапливаться влага.

Результат: мокрые подтеки на фасаде, появление плесени, гниение утеплителя. Поэтому утепление рекомендуется производить снаружи, с использованием жестких утеплителей (пенопласт, ЭППС, жесткие плиты минеральной ваты).

При «мокром» способе утепления:

  • в нижней части фронтонной стены закрепляют цокольную планку, которая станет опорой для нижнего слоя теплоизоляционных плит;
  • начиная снизу (с цокольной планки) теплоизоляционные плиты рядами приклеивают на стену фронтона;
  • на поверхность плит наносят слой штукатурки и утапливают в него армирующую сетку, сверху наносят еще один выравнивающий слой штукатурки;
  • выполняют декоративное покрытие, чаще всего это декоративная штукатурка (типа «короед», «барашек» и т.п.) или финишная штукатурка под покраску.

При навесном способе утепления:

  • к кирпичу фронтона набивают каркас из деревянных или металлических реек;
  • теплоизоляционные плиты плотно вставляют в ячейки каркаса;
  • на рейки каркаса закрепляют мембрану ветрозащиты;
  • обшивают каркас обрешеткой;
  • на обрешетку монтируют декоративную финишную отделку (сайдинг, имитация бруса и т.п.)

Монтаж фронтона заканчивается его отделкой, которая по умолчанию должна гармонировать с материалом, использованным для стен постройки.

Если коробка дома выложена из кирпича, фронтон тоже, как правило, делают кирпичным. Затем фронтоны вместе со стенами штукатурят и окрашивают. Или обкладывают облицовочным кирпичом, декоративным камнем. Возможна также отделка сайдингом, вагонкой, имитацией бруса или бревна. Для этого на кирпич набивают рейки, а уже на них нашивают финишную отделку.

Принцип обшивки фронтона сайдингом можно понять, посмотрев видео-сюжет:

Почти те же принципы отделки используются для каркасного фронтона, который надстраивают над кирпичными, блоковыми, каркасными постройками и даже срубами. В случае сруба идеальной отделкой для каркасного фронтона является блок-хаус – имитация бревна. И не отличишь от настоящих бревен!

Рубленый фронтон вообще не требует никакой отделки, кроме покраски или лакировки. Он строится только над бревенчатыми стенами, поэтому в объединении общей стилистикой с коробкой дома не нуждается.

Облицовка завершает устройство фронтона. А облицованный фронтон – завершает устройство крыши. Поэтому только после полной сборки и обшивки фронтона можно сказать, что конструкция двухскатной крыши полностью завершена.

krovgid.com

Фронтон из газобетона как укрепить


Текущее время: 07 апр 2018, 20:15

Часовой пояс: UTC + 3 часа

Mahony

 Заголовок сообщения: Укрепление фронтона и крыши

Добавлено: 28 ноя 2013, 17:02

Зарегистрирован: 22 ноя 2013, 01:14
Сообщений: 3

Добрый день.

Возвел стены дома из газобетона толщиной 375мм. На прошлой неделе сильным ветром (по сводкам 25м/с) упал фронтон. Нужно накрывать крышу. Вот теперь передо мной стоит ряд вопросов:

Вопросы:

1. Строить фронтон таким же образом или укрепить дополнительно (мне несколько человек предлагают строить таким же образом, говорят, что крыша со стропильной системой не дадут фронтону упасть)? Если укреплять, то как?

2. Нужно ли укреплять оставшийся фронтон? Если да, то как?

3. Подходит ли стропильная система для моих стен (приложил файл с чертежом, длина стропил 6м)? Несколько человек сказали, что проект хлипенький, конькового прогона нет: либо стропила могут поехать, либо стены разойдутся. Если нужно укреплять, то как это сделать?

Заранее благодарю.

Глеб Грин

 Заголовок сообщения: Re: Укрепление фронтона и крыши

Добавлено: 28 ноя 2013, 18:17

Зарегистрирован: 26 июн 2009, 14:06
Сообщений: 1566
Откуда: Санкт-Петербург

1. Строить таким же образом. Конструкции крыши действительно обеспечат устойчивоть. Пока были нарушены требования СП 70.13330 (это переработанный СНиП 3.03.01) к обеспечению устойчивости конструкций на стадии возведения. Чтобы новым ураганом не уронило свежий фронтон, да и тот, что у вас уже стоит, нужно поставить изнутри временные подпорки-укосины с упором в перекрытие. Чтобы они страховали от выпадения наружу, нужно с внешней стороны кладки сквозь кладку же закрепить доску, скрепив ее с такой же доской на внутренней стороне. К внутренней доске и крепить подпорки.

2. Да, полезно, на время монтажа кровли. См. п.1.

3. Вполне адекватная задачам стропильная система. Распор в основном снимается затяжками. Разорванный монолитный пояс очень хорошо заанкерен в кладке, т.е. тоже держит распор.

У меня просьба: пришлите мне на [email protected] чертежи с узлами А-Г (а лучше весь проект). Буду признателен.

_________________
Глеб Гринфельд, админ и редактор форума aeroc.ru.
[email protected] — консультации, разработка и оптимизация проектов.

Mahony

 Заголовок сообщения: Re: Укрепление фронтона и крыши

Добавлено: 28 ноя 2013, 22:01

Зарегистрирован: 22 ноя 2013, 01:14
Сообщений: 3

Глеб, спасибо за ваши ответы.

1. Скажите, пожалуйста, а у вас нет никаких картинок с примерами распорок? Просто укреплять фронтон будут узбеки, боюсь они не поймут что надо делать, если я их попрошу поставить подпорки-укосины. Или может вы могли бы в Paint на кидать схематично как это сделать, чтобы надежно было?

2. Как вы думаете, коньковый прогон будет лишним в моей стропильной системе?

3. Сквозь верхний монолитный пояс вставлены шпильки с шагом примерно 1,5м на 2 ряда газоблоков вниз с выпуском под мауэрлат. Этого достаточно или надо было шпильки опускать ниже на 3-4 ряда блоков?

Глеб Грин

 Заголовок сообщения: Re: Укрепление фронтона и крыши

Добавлено: 28 ноя 2013, 23:00

Зарегистрирован: 26 июн 2009, 14:06
Сообщений: 1566
Откуда: Санкт-Петербург

1. Картинку не сделаю. Я сейчас вдали от стационарной техники, а на планшете много не нарисую.
2. Если по осям Б и В у вас на втором этаже есть стены, на которые можно будет опереть коньковый брус (или если вы готовы поставить там столбы), то какая-то условная польза от него будет — он подстрахует работу затяжек. Если промежуточных опор для него нет, то и толку от него никакого не будет.
3. Совершенно достаточно. Если пояс монолитили при +5 и выше градусах, то его адгезия к кладке самодостаточна, анкера-шпильки в кладку вообще не нужны.

_________________
Глеб Гринфельд, админ и редактор форума aeroc.ru.
[email protected] — консультации, разработка и оптимизация проектов.

Mahony

 Заголовок сообщения: Re: Укрепление фронтона и крыши

Добавлено: 28 ноя 2013, 23:04

Зарегистрирован: 22 ноя 2013, 01:14
Сообщений: 3

Большое Спасибо!

ДВА 77

 Заголовок сообщения: Re: Укрепление фронтона и крыши

Добавлено: 04 фев 2014, 17:49

Зарегистрирован: 04 фев 2014, 11:41
Сообщений: 16

Есть ли особенности при возведении фронтона по армированию, по защите от ветра? Если на фронтон класть конек, то надо их жестко скреплять как мауэрлат?

Глеб Грин

 Заголовок сообщения: Re: Укрепление фронтона и крыши

Добавлено: 05 фев 2014, 07:40

Зарегистрирован: 26 июн 2009, 14:06
Сообщений: 1566
Откуда: Санкт-Петербург

ДВА 77 писал(а):

По-моему, советы по укреплению на стадии монтажа даны выше.

Отдельных рекомендаций по армированию нет. Схема армирования фронтона есть, опять же, в книжке «Руководство пользователя».

Привожу выдержку из книжки здесь:

_________________
Глеб Гринфельд, админ и редактор форума aeroc.ru.
[email protected] — консультации, разработка и оптимизация проектов.

Часовой пояс: UTC + 3 часа

Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 2

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

20 мар 2015, вася

У нас соседи строили дом такого типа – выложили блоками, фронтон тоже блочный, стали устанавливать стропильную систему, а в тот день ветер был сильнейший. Фронтон не вынес такого напора и свалился, поэтому советую мониторить прогноз погоды. И прибивать планки для жесткости тоже советую. Как вариант, можно пенить еще во время установки первых стропил для лучшей устойчивости. Всю систему вам придется крепить через мауэрлат, а он в свою очередь крепится анкерами. По поводу армопояса я не совсем уверен, нужен ли он, поскольку даже не видел. У соседа лишней арматуры даже не было. Либо армирование проходило только по фундаменту, либо фронтон армировали, когда меня не было. Честно говоря, мне привычнее видеть деревянный фронтон, но многие предпочитают и блочный – здесь вопрос лишь в цене, поскольку, прочности и у того и у другого будет достаточно, просто добиваются ее разными способами.

beton-stroyka.ru

Строим дом из газобетона: как избежать основных ошибок

Отличительной особенностью домов построенных из газобетонных блоков является малый вес, позволяющий немного сэкономить на фундаменте, и хорошие теплоизоляционные характеристики, благодаря которым при достаточной толщине стен можно обойтись без дополнительного утепления. Но, как и у всех других материалов стен, у газоблочной кладки есть свои нюансы.

Если вы решили строить дом из газобетона рекомендуем ознакомиться с нюансами и тонкостями устройства фундамента, возведения стен, перекрытий, облицовки и отделки дома из газоблока.

Фундаменты. Почему весной стены трещат?

Малый вес дома из газоблоков может помочь сэкономить на ширине фундаментов, но и только! Заглубление фундамента, его армирование должно быть выполнено по всем правилам.

Наиболее распространённая проблема, связанная с фундаментами, появление трещин в стенах после первой же зимы. Часто можно встретить ошибочное мнение, что трещины появляются из-за малого веса блоков, в результате чего дом как бы «всплывает». Ещё более ошибочной является рекомендация обязательно заливать под такие дома фундаментную плиту. В условиях морозного пучения силы пучения будут тем больше, чем больше площадь контакта грунта с подземной частью здания. При значительном поднятии уровня грунтовых вод архимедова сила будет пропорциональна объёму погруженной в грунт части здания. В обоих случаях плитный фундамент ничем не поможет.

Главным нюансом возведения фундамента под строительство дома из газоблока является его утепление. Правильно армированный, достаточно заглублённый фундамент – это ещё не гарантия отсутствия трещин в стенах после первой же зимы. Особенно при наличии подвала.

Рассмотрим реальный случай на конкретном примере.

Трещины в углу здания невысоко от пола.

Трещины в углу здания уровня потолка первого этажа.

Трещина в углу здания — середина этажа.

Стены возведены из качественного газоблока. Фундамент ленточный, армированный. Имеется подвал. До наступления холодов дом был накрыт кровлей, окна и двери установлены.

Факторы, влияющие на появление трещин

Причинами появления трещин явились:

  1. Строительство выполнено на морозопучинистых грунтах. Несмотря на достаточную глубину заложения фундаментов (ниже глубины промерзания) из-за отсутствия отопления через подвальное пространство произошло промерзание дома «насквозь». Наружный контур, очевидно, промерзал с иной скоростью, чем внутреннее пространство. В результате чего неравномерное пучение создало опасные внутренние напряжения в стенах.
  2. В газоблочной кладке не было предусмотрено армирование.
  3. Монолитный пояс под перекрытие железобетонынми плитами не опоясывает здание по периметру. Монолитный железобетон залит только в местах опирания плит, из-за чего не выполняет функцию пояса.

Как видно из вышеприведенного списка факторов, крайне не желательно оставлять недавно построенный дом на зиму без утепления или отопления. Граничная глубина промерзания грунтов обусловлена наличием расплавленной магмы в центре Земного шара. Верхний (промерзающий) слой грунта является своего рода рубашкой, глубже которой холод не может проникнуть из-за наличия тепла в центре планеты. Выборка грунта под подвал открывает путь промерзанию на ещё большую глубину.

Метод решения этой проблемы очевиден – при не введении в эксплуатацию здания до наступления холодов, фундамент (особенно подвальную его часть) необходимо тщательно утеплить. Это критически важно для пучинистых грунтов. Утепление можно выполнить засыпкой керамзитовым гравием или доменным шлаком, расстелить минераловатные маты или солому и т.д. Крайне не желательно выполнять обратную засыпку пазух котлована (траншей) обычным грунтом. Предпочтение стоит отдать не только не пучинистым материалам, но и более тёплым.

Идеально подойдёт перлитовый песок. При отсутствии возможности его закупить, можно ограничиться обычным. В этом случае будет полностью исключено негативное пучинистое воздействие на подземную часть цокольных стен.

Появление трещин не зимой, в «разгар» морозов, а именно весной, связано с достаточно высокой стабильностью грунта в мёрзлом состоянии. Во время оттаивания происходит обратное уплотнение грунта, формирующее усадку. Результат этих процессов приведён на выше расположенных фотографиях.

Нюансы возведения стен из газоблоков: марка и толщина блоков

Для возведения несущих стен из газобетонных блоков применяют блоки марки D500 и выше. Численный индекс означает объёмный вес в кг/м3. Для внутренних не несущих стен и перегородок допустимо применение марки D400. Низшая марка D300, как правило, применяется в качестве утепления стен из более прочного материала.

При этажности три и выше применяют блоки с маркой не ниже D600.

Толщина стен определяется теплотехническим расчётом. Термическое сопротивление стены определяется суммой коэффициентов сопротивления теплопередаче внутренней и наружной поверхностями стен, а также каждого слоя стены непосредственно.

Рассмотрим теплотехнический расчёт сопротивления теплопередаче стены из блоков D500 толщиной 375мм, утеплённой минераловатной плитой 50мм.

Термическое сопротивление слоя стены теплопередаче определяется делением толщины слоя на коэффициент теплопроводности (см. таблицу).

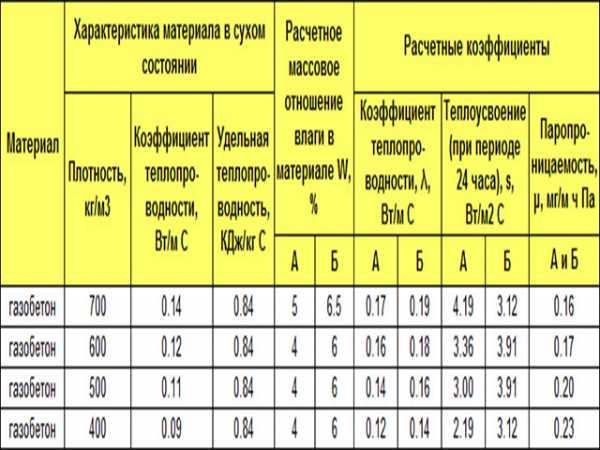

Теплотехнические характеристики газобетонных блоков.

Очень часто в рекламных буклетах можно встретить значение коэффициента теплопроводности для марки D500, равным 0,1. Это не более чем маркетинговый ход. Данное значение либо намеренно округлено в меньшую сторону, либо просто предоставлено для абсолютно сухого состояния блока. В реальных эксплуатационных условиях теплоизоляционные свойства похуже – их значения приведены в графе расчётных коэффициентов. Буквами «А» и «Б» обозначается зона влажности, соответствующая месту строительства. Для побережий крупных водоёмов принимается зона «Б», для остальных мест, как правило, зона «А». Чем выше водонасыщение материала, тем хуже его теплоизоляционные свойства.

Характеристики других материалов приведены ниже.

Теплотехнические характеристики распространенных строительных материалов.

Сумма коэффициентов сопротивления теплопередаче поверхностями стен (наружной и внутренней) равна 0,158 Вт/мС.

Определяем теплосопротивление для кладки из блоков D500 толщиной 375мм (0,375м) в зоне влажности «Б»:

0,375 / 0,16 = 2,344 Вт/мС

Утепление минераловатной плитой 50мм (0,05м) даст следующие показатели:

0,05 / 0,09 = 0,556 Вт/мС

Общее сопротивление стены теплопередаче составит:

R=0,158 + 2,344 + 0,556 = 3,058 м2/Вт*С

Достаточно ли такого результата? Это зависит от климатической зоны строительства. Определения требуемого значения R выполняется согласно табл. 4 СНиП 23-02-2003. Расчёт относительно громоздкий, проще через любую поисковую систему узнать требуемое значение R для Вашего региона. Чем выше значение этого показателя, тем теплее дом.

Армирование стен из газобетонных блоков

Армирование стен из газобетонных блоков относится к обязательному мероприятию, направленному на снижение вероятности появления трещин в стенах. Ведущие производители газобетонных блоков (например Aeroc) в течение многолетнего опыта выработали общие рекомендации по армированию стен.

Схема армирования в соответствии с рекомендациями Aeroc.

В общем случае армированию подлежат первый ряд, подоконный и надоконный ряды, ряд в уровне мауэрлата и середина фронтонов. Также рекомендуется армировать на 1м область опирания перемычек.

Экономия на армировании стен может закончиться плачевно.

Отсутствие армирования в области оконных проёмов резко увеличивает риск появления трещин.

Армирование выполняется двумя стержнями арматуры диаметром 8-10мм класса А-III (А400) или оцинкованной перфополосой Aeroc сечением не менее 1х15мм. В первом случае потребуется устройство штраб для укладки арматуры.

Пример армирования газоблочной кладки арматурными стержнями.

Штрабы выполняются ручными штраберами или электроинструментом (болгаркой, штраборезом, лобзиком, сабельной пилой или даже фрезером).

При армировании перфополосой устройство штраб не требуется.

Пример армирования газоблочной перфополосой Aeroc.

Заполнение штраб с арматурными стержнями и кладочных швов с перфополосой выполняется тем же клеем, который применяется для строительства стен.

Какое сделать перекрытие. Нужен ли армопояс?

Для домов со стенами из газобетонных блоков допускается применение всех видов перекрытий: деревянное, облегчённое (например, Teriva), сборное (из круглопустотных плит), монолитное.

В случае устройства монолитного перекрытия допускается не делать монолитный пояс. Последний обязателен для опирания сборных плит перекрытия.

В случае облегчённого перекрытия монолитный пояс целесообразно выполнить в упрощенном формате. В качестве опалубки устанавливаются два ряда блоков толщиной 100мм на клей таким образом, что бы между ними вдоль стен образовалась полость. В неё устанавливают арматурный каркас, состоящий из четырёх продольных стержней армирования (обычно 10-12мм класса А-III или А400) и поперечных хомутов и заливают бетоном класса В15-В25. Перед заливкой бетона обязательно нужно дать клею высохнуть, иначе есть риск самопроизвольной разопалубки.

Пример заливки монолитного армопояса.

В холодных регионах целесообразно большее внимание уделить утеплению наружной грани пояса. В этом случае с внешней стороны укладывается ряд блоков. С внутренней – устанавливается опалубка.

Пример заливки монолитного армопояса для холодных регионов.

При устройстве деревянного перекрытия опирание балок допускается непосредственно на кладку или на деревянную подкладку.

Вариант устройства несущих балок деревянного перекрытия.

Непосредственный контакт деревянных элементов с кладкой должен быть исключен посредством гидроизоляционных материалов.

Деревянное перекрытие, выполняемое, как правило, под чердаком (а не под полноценным этажом) не оказывает больших нагрузок на кладку, поэтому можно обойтись без армопояса, но опорный ряд газоблоков обязательно должен быть армирован.

Отдельно отметим, что укладка одного или нескольких рядов кирпичной кладки хоть и помогает распределить нагрузку от балок или плит перекрытия, но полноценной заменой армопояса не является.

При строительстве дома на просадочных грунтах даже при деревянных перекрытиях отказ от армопояса крайне не желателен.

Облицовка, наружное утепление и внутренняя отделка дома из газобетона

Важным нюансом домов построенных из газобетонных блоков является критическая потребность в свободной паропроницаемости стен. В противном случае газобетонный блок набирает влагу из воздуха (так как обладает высокими абсорбирующими свойствами) и резко теряет свою теплоизоляционную эффективность. Отсюда вытекают требования к облицовке, наружному утеплению, внутренней отделке.

Производители газобетонных блоков настоятельно рекомендуют для наружной отделки стен вентилируемые фасадные системы или облицовку фасадным кирпичом (подойдёт силикатный) с вентилируемым зазором 20-40мм. Вентилирование зазора осуществляется устройством отверстий в нижней и верхней части стены. Площадь отверстий должна составлять 1% от площади стены.

Связь облицовочной кладки со стеной из газобетонных блоков выполняется посредством спиральных гвоздей, обычных оцинкованных гвоздей, не менее 4 штук на квадратный метр забиваемых попарно под углом 45 друг к другу, выпусков перфополосы из кладочных швов.
Крепление вентилируемых фасадных систем выполняется в соответствии с требованиями завода-изготовителя данной системы.

Для наружного утепления стен из газобетонных блоков необходимо применять паропроницаемые утеплители. Хорошо подойдут жесткие или полужесткие минераловатные плиты. Следует отказаться от всех видов пенополистирола, так как его паропроницаемость как минимум в 10 раз хуже минеральной ваты.

К внутренней отделке предъявляются всё те же требования – паропроницаемость. В качестве штукатурок лучше применять легкие гипсовые смеси. С особой осторожностью нужно относиться к акриловым финишным шпаклевкам, вместо них стоит обратить внимание на гипсовые. Для покраски поверхностей предпочтительнее использовать водоэмульсионные, а не акриловые или латексные, краски.

rems-info.ru
