Какие металлы входят в состав латуни

Содержание

2)Классификация медных сплавов. Латуни и бронзы, их состав, марки, свойства, применение.

Медь и ее сплавы

Медь имеет гранецентрированную кубическую решетку. Плотность меди 8,94 г/см³, температура плавления 1083^oС.

Характерным свойством меди является ее высокая электропроводность, поэтому она находит широкое применение в электротехнике. Технически чистая медь маркируется: М00 (99,99 % Cu), М0 (99,95 % Cu), М2, М3 и М4 (99 % Cu).

Механические свойства меди относительно низкие: предел прочности составляет 150…200 МПа, относительное удлинение – 15…25 %. Поэтому в качестве конструкционного материала медь применяется редко. Различают две группы медных сплавов: латуни – сплавы меди с цинком, бронзы – сплавы меди с другими (кроме цинка) элементами.

Латуни.

Латуни могут иметь в своем составе до 45 % цинка. Повышение содержания цинка до 45 % приводит к увеличению предела прочности до 450 МПа. Максимальная пластичность имеет место при содержании цинка около 37 %.

По способу изготовления изделий различают латуни деформируемые и литейные.

Деформируемые латуни маркируются буквой Л, за которой следует число, показывающее содержание меди в процентах, например в латуни Л62 Латуни имеют хорошую коррозионную стойкость, которую можно повысить дополнительно присадкой олова. Латунь ЛО70-1 стойка против коррозии в морской воде и называется “морской латунью“.

Добавка никеля и железа повышает механическую прочность до 550 МПа.

Литейные латуни также маркируются буквой Л, После буквенного обозначения основного легирующего элемента (цинк) и каждого последующего ставится цифра, указывающая его усредненное содержание в сплаве. Например, латунь ЛЦ23А6Ж3Мц2 содержит 23 % цинка, 6 % алюминия, 3 % железа, 2 % марганца.. Наилучшей жидкотекучестью обладает латунь марки ЛЦ16К4. К литейным латуням относятся латуни типа ЛС, ЛК, ЛА, ЛАЖ, ЛАЖМц.

Латуни являются хорошим материалом для конструкций, работающих при отрицательных температурах.

Бронзы

Сплавы меди с другими элементами кроме цинка назаваются бронзами.

Бронзы подразделяются на деформируемые и литейные.

При маркировке деформируемых бронз на первом месте ставятся буквы Бр, затем буквы, указывающие, какие элементы, кроме меди, входят в состав сплава. После букв идут цифры, показавающие содержание компонентов в сплаве. Маркировка литейных бронз также начинается с букв Бр, затем указываются буквенные обозначения легирующих элементов и ставится цифра, указывающая его усредненное содержание в сплаве. Например, бронза БрО3Ц12С5 содержит 3 % олова, 12 % цинка, 5 % свинца, остальное – медь.

Оловянные бронзы При сплавлении меди с оловом образуются твердые растворы. Благодаря ликвации сплавы с содержанием олова выше 5 % имеют в структуре эвтектоидную составляющую Э(), состоящую из мягкой и твердой фаз. Такое строение является благоприятным для деталей типа подшипников скольжения: мягкая фаза обеспечивает хорошую прирабатываемость, твердые частицы создают износостойкость. Поэтому оловянные бронзы являются хорошими антифрикционными материалами.

В деформируемых бронзах содержание олова не должно превышать 6 %, для обеспечения необходимой пластичности, БрОФ6,5-0,15.

В зависимости от состава деформируемые бронзы отличаются высокими механическими, антикоррозионными, антифрикционными и упругими свойствами, и используются в различных отраслях промышленности. Из этих сплавов изготавливают прутки, трубы, ленту, проволоку.

Литейные оловянные бронзы, БрО3Ц7С5Н1, БрО4Ц4С17, применяются для изготовления пароводяной арматуры и для отливок антифрикционных деталей типа втулок, венцов червячных колес, вкладышей подшипников.

Билет 11

Упрочняющая термическая обработка сплавов с переменной растворимостью компонентов в твердом состоянии. Структура и свойства закаленных сплавов. Виды выделений при старении, их влияние на свойства сплавов.

_Термическая обработка сплавов с переменной растворимостью компонентов в твердом

состоянии Переменная растворимость компонентов в твердом состоянии дает возмож-ть

значительно упрочнять сплавы путем термической обработки. Это привело к широкому использованию сплавов этого типа — стареющих сплавов в качестве конструкционных материалов повышенной и высокой прочности; применяют стареющие сплавы на алюминиевой, медной, железной, никелевой, кобальтовой, титановой и других основах.

Рассмотрим принцип упрочняющей термической обработки стареющих сплавов на примере системы с промежуточным соединением (рис. а). К термически упрочняемым относятся сплавы составов от точки а до

промежуточного соединения А В

^т ^п, в которых при охлаждении из твердого раствора выделяются вторичные

кристаллы A^т^B ^п. При этом степень упрочнения тем выше, чем больше масса вторичных кристаллов и равновесном сплаве (рис.б).

Рассмотрим для примера сплав I состава точки С который в равновесном состоянии имеет двухфазную структуру, состоящую из кристаллов твердого раствора ^а концентрации точки а и относительно крупных вторичных кристаллов A_тB_п

.Сопротивление движению дислокаций подрастает по мере уменьшения расстояний между частицами упрочняющей фазы, т. е. сплав I станет прочнее, когда и место немногочисленных крупных включений образуется большое количество мелких. Наибольшее препятствие для движения дислокаций создают включения, отстоящие друг от друга на 25-50 межатомных расстояний. В большинстве стареющих сплавов желательная дисперсная структура образуется в результате термической обработки, состоящей из двух операций закалки и старения. При закалке сплавы нагревают до температур, обеспечивающих распад вторичных кристаллов. Для рассматриваемого сплава I такой будет температура, несколько превышающая ^t (см. рис. а). Быстрым охлаждением с температуры закалки полностью подавляют процесс выделения вторичных кристаллов и в результате получают одно-

фазный сплав — перенасыщенный компонентом В твердый раствор. Перенасыщение твердого раствора относительно мало сказывается на повышении твердости и прочности, незначительно изменяется и пластичность сплавов.

Пересыщенный твердый раствор представляет собой неравновесную структуру с повышенным уровнем свободной энергии. Поэтому, как только подвижность атомов окажется достаточно большой, твердый раствор будет распадаться — начнется процесс старения. Старение, происходящее при повышенных температурах, называют искусственным. В сплавах на основе низкоплавких металлов старение может происходить при температуре 20-25 С в процессе выдержки после закалки; такое старение называют естественным. При старении уменьшается концентрация пересыщающего компонента в твердом растворе; этот компонент расходуется на образование выделений. Тип выделений (кристаллическая структура), их размер и характер сопряженности с решеткой твердого раствора зависят как от вида сплава, так и от условий старения т. е. от температуры и времени выдержки.

В общем случае при распаде перенасыщенных твердых растворов могут возникать образования следующих типов (они перечисляются и порядке возрастания энергии активации зарождения):

зоны Гинье-Престона;
кристаллы метастабильной фазы;
кристаллы стабильной фазы.

Зоны Гиньс-Престона (зоны ГП) представляют собой весьма малые (субмикроскопические) обьемы твердого раствора с резко повышенной концентрацией растворенного компонента, сохраняющие решетку растворителя. Скопление растворенных атомов вызывает местное изменение периода решетки твердого раствора. При значительной разнице в размерах атомов А и В, как это, например, наблюдается в сплавах Al-Cu, зоны ГП имеют форму дисков, толщина которых (учитывая искажения решетки) составляет несколько межатомных расстояний (рис. а), диаметр 10-50 нм. Диски закономерно ориентированы относительно пространственной решетки растворителя. При небольшом различии в атомных диаметрах компонентов, как, например, в сплавах Al-Zn, обогащенные зоны имеют форму сфер.

Метастабильные фазы имеют иную пространственную решетку, чем твердый раствор, однако существует сходство в расположении атомов в определенных атомных плоскостях той ил иной решетки, что вызывает образование когерентной {или полу когерентной) границы раздела. Когерентная граница при некотором различии кристаллической структуры приводит к появлению переходной зоны с искаженной решеткой (рис.,6). Для метастабильных фаз характерна высокая дисперсность, что значительно повышает сопротивление движению дислокаций.Стабильная фаза ^т ^п, имеет сложную пространственную решетку с пониженным числом элементов симметрии и е большим числом атомов в элементарной ячейке. Вторичные кристаллы со стабильной структурой в большинстве сплавов выделяются в виде достаточно крупных частиц. Значительное различие кристаллической структуры твердого раствора и стабильных кристаллов приводит к образованию некогерентной границе раздела(рис. в) и, соответственно, к минимальным искажениям решетки твердого раствора

вблизи границы. Упрочнение сплава при образовании стабильных кристаллов оказывается меньшим, чем при образовании зон ГП и мета стабильных когерентных кристаллов. Кривые старения (рис.) принят строить в координатах твердость (прочность)-длительность старения (при постоянной температуре). Условно примем, что максимальное упрочнение сплава I (см. рис. 5.4) достигается при выделении зон ГП.

ТемператураtO выбрана настолько невысокой, что распада пересыщенного твердого раствора не происходит и, соответственно, не наблюдается изменения твердости (прочности) закаленного сплава. Старение при температуре tl, вызывает повышение прочности вследствие образования зон ГП; если данная температура недостаточна для того, чтобы активировать зарождение метастабильных кристаллов, то твердость (прочности) достигнет максимального значения и в дальнейшем не будет изменяться сколь угодно длительное время (рис. 5.6, сплошная линия). Если температура tl достаточная для зарождения метастабильных кристаллов, то твердость после достижения максимального значения начнет понижаться, сплав будет «перестариваться» (рис. 5.6, штриховая линия).

studfiles.net

Марки и химический состав латуни

Диаграмма состояния системы Cu-Zn и температурные интервалы:1 — нагрева под обработку давлением; 2 — рекристаллизационного отжига; 3 — отжига для уменьшения остаточных напряжений

Состав простых латуней

Двойные латуни — это сплав меди и цинка, в котором остальные элементы содержатся в качестве примесей. В составе латуни содержание цинка по массе не превышает 40 %, а минимальное его количество — 4 %. Двойные латуни — это преимущественно сплавы с α-структурой (Л96, Л90, Л85, Л68 и др.), которая имеет ГЦК решетку. Кроме α-твердого раствора, медь с цинком образуют ряд промежуточных фаз: β, γ и др. Ближайшая к меди промежуточная β-фаза — это твердый раствор на основе соединения CuZn с ОЦК решеткой. Высокотемпературная β-фаза достаточно пластична, поэтому многие марки латуней при горячей деформации нагревают в однофазную β-область. При понижении температуры до 454°—468°С и в зависимости от концентрации легирующего цинка происходит переход β-фазы в более хрупкую и твердую β’-фазу. γ-фаза представляет собой твердый раствор на основе соединения Cu₅Zn₈, отличается очень высокой хрупкостью и ее нахождение в конструкционных сплавах меди не допускается.

Фазовый состав двухкомпонентных (простых) латуней

В структуре однофазных латуней, в которых содержание цинка близко к пределу растворимости цинка в твердом растворе меди 39%, присутствует небольшое количество неравновесной β-фазы из-за медленно протекающих диффузионных процессов в медно-цинковых сплавах при низких температурах. Такое количество включения β-фазы не оказывают заметного влияния на свойства α-латуней. По механическим и технологическим свойствам двухфазные простые латуни относятся к однофазным α-латуням.

Влияние примесей на свойства

Примеси не являются основными легирующими элементами простых латуней, но они влияют на свойства сплавов. Получить сплав без примесных атомов практически невозможно, т. к. посторонние элементы содержатся в сырье для производства меди и цинка. Сверхчистые металлы имеют высокую стоимость и их применение узкоспециализированно и не оправдано для массового производства. Количество примесей контролируется стандартами, что гарантирует механические и технологические свойства марочных сплавов меди.

Отрицательно влияют на свойства латуней легкоплавкие примеси, которые ограниченно растворяются в медно-цинковых сплавах. Легкоплавкие включения в составе латуни выделяются по границам зерен и ухудшают пластические свойства при горячей деформации. Однофазные α-латуни наиболее чувствительны к таким примесям.

Примеси, которые не образуют самостоятельных фаз, не влияют отрицательно на механические и технологические свойства латуней.

Алюминий находится полностью в твердом растворе и как примесь не ухудшает свойства латуней. Малые добавки алюминия при плавке образуют на поверхности расплава защитную пленку из оксида алюминия. Это препятствует испарению и угару цинка.
Никель и марганец в малых концентрациях входят в твердый раствор и слабо влияют на физические, механические и технологические свойства латуней. Никель поднимает температуру рекристаллизации латуней.
Железо при комнатной температуре имеет низкую растворимость в медно-цинковом твердом растворе и образует в латунях самостоятельную γ_Fe-фазу. Эта ферромагнитная фаза существенно изменяет магнитные свойства латуней. В составе антимагнитной латуни концентрация железа не превышает 0,03 %. Железо повышает прочностные и технологические качества сплавов, т. к. затрудняет рекристаллизацию и измельчает зерно.
Кремний — примесь, которая входит в твердый раствор. Кремний улучшает пайку и сварку латуней, повышает стойкость к коррозионнму растрескиванию.
Висмут требует особого контроля, он не растворяется в латунях сплавах в твердом состоянии и создает легкоплавкую эвтектику на границах зерен, которая состоит из чистого висмута. Висмут провоцирует горячеломкость латуней, оказыва более сильное влияние на однофазные. Его концентрация в латунях лимитировано 0,002—0,003%
Свинец слабо растворим в медно-цинковых сплавах в твердом состоянии и при затвердевании выделяется в элементарном виде на границах зерен в форме мелких частиц сферической формы. Примеси свинца ухудшают пластичность α-латуней при повышенных температурах. Свинец провоцирует горячеломкость, особенно однофазных латуней, поэтому содержание свинца в двойных α-сплавах не превышает 0,03 %. Добавки свинца в состав латуни улучшают обрабатываемость резанием.
Сурьма — вредная примесь в медно-цинковых сплавах. Она ухудшает технологическую пластичность при горячей и холодной обработках давлением. Концентрации сурьмы до 0,1% в двухфазных латунях препятствуют обесцинкованию.
Мышьяк растворяется в твердой меди до 5%по массе при температуре 25°С, но в медно-цинковом твердом растворе его растворимость не более 0,1%. Хрупкая промежуточная фаза As₂Zn образуется при концентрация мышьяка более 0,5%, Эта фаза выделяется в виде прослоек на границах зерен, что приводит к ломкости латуней. Мышьяк в малых количествах 0,025—0,06 % при микродобавках защищает латуни от коррозионного растрескивания и обесцинкования в морской воде.
Фосфор малорастворим в медно-цинковых сплавах при затвердевании. В твердом растворе фосфор образует промежуточную фазу, которая повышает твердость и сильно снижает пластические свойства латуней. Небольшие количества фосфора повышают механические свойства латуней и уменьшают диаметр зерен отливок. Скорость роста зерен в деформированных латунях увеличивается из-за фосфора во время рекристаллизацонного отжига. Медно-цинковые сплавы не нуждаются в раскислении фосфором, т. к. цинк — более сильный раскислитель, чем фосфор В промышленных марках латуней содержание фосфора не превышает 0,005—0,01 %

Химический состав простых (двойных) латуней
Марка	Массовая доля, %								Плотность, г/см³	Фазовый состав	Пример применения
	Элемент							Сумма прочих элементов
	Сu медь	РЬ свинец	Fe железо	Sb сурьма	Bi висмут	Р фосфор	Zn цинк	Сумма прочих элементов

Л96	95,0–97,0	0,03	0,1	0.005	0,002	0,01	Ост.	0,2	8,9	α	Листы, ленты, полосы, трубы, прутки, проволока для деталей в электротехнике, для медалей и значков
Л90	88,0–91,0	0,03	0,1	0,005	0,002	0,01	Ост.	0,2	8,7	α
Л85	84,0–86,0	0,03	0,1	0,005	0,002	0,01	Ост.	0,3	8,7	α
Л80	79,0–81,0	0,03	0,1	0,005	0,002	0,01	Ост.	0,3	8,7	α	Листы, ленты, полосы, проволока, художественные изделия, сильфоны, манометрические трубки, гибкие шланги, музыкальные инструменты
Л70	69,0– 71,0	0,05	0,07	0,002	0,002	–	Ост.	0,2	8,5	α	Радиаторные ленты, полосы, трубы, теплообменники, музыкальные инструменты, детали, получаемые глубокой вытяжкой
Л68	67,0–70,0	0,03	0,1	0,005	0,002	0,01	Ост.	0,3	8,5	α	Проволочные сетки, радиаторные ленты, трубы для теплообменников, детали, получаемые глубокой вытяжкой
Л63	62,0–65,0	0,07	0,2	0,005	0,002	0,01	Ост.	0,5	8,5	α+β	Листы, ленты, полосы, трубы, прутки, фольга, проволока, детали, получаемые глубокой вытяжкой
Л60	59,0–62,0	0,3	0,2	0,01	0,003	0,01	Ост.	1,0	8,4	α+β	Трубные доски в холодильных установках, штампованные детали, фурнитура

Состав специальных латуней

В специальные, многокомпонентные латуни к основному легирующему элементу цинку для улучшения свойств сплава добавляют алюминий, марганец, железо, никель, кремний, Ni, Si, Sn, Pb, As. В состав сплава вводят один или несколько перечисленных элементов совместно. Содержание каждого элемента не превышает 1—3 %.

Для чего в медно-цинковые сплавы — латуни вводят помимо цинка другие легирующие элементы:

повышение механических (прочностных) свойств;
улучшение коррозионной стойкости;
повышение стойкости при кавитации, антифрикционных свойств, обрабатываемости резанием

Легирующие элементы Al, Sn, Si, Mn, Ni растворяются в α и β фазах латуней, повышают прочность и твердость латуни, но уменьшают пластичность и вязкость. Алюминий и олово сильнее упрочняют латуни, чем кремний и марганец. Свинец снижает прочность латуней. Комплексное легирование несколькими элементами наибольше упрочняет медно-цинковые сплавы, но уменьшает относительное удлинение по сравнению с двойными сплавами системы Cu-Zn. Добавки железа и марганца до 2—3 %, которые повышают пластичность специальных латуней. Комплексное легирование латуней сохраняет хорошую обрабатываемость давлением при высоких температурах и несколько худшую при низких. Легирующие элементы Al, Mn, Si, Ni увеличивают коррозионную стойкость латуней, а никель повышает стойкость к коррозионному растрескиванию.

Ферромагнитная фаза с железом γ_Fe кристализируется в специальных латунях ЛАЖ-1-1 и ЛЖМц59-1-1 и создает дополнительные центры кристаллизации. Такие сплавы образуют мелкозернистую литую структуру. Частицы γ_Fe-фазы препятствуют росту зерна при рекристаллизационном отжиге после пластической деформаци. Это свойство используют для получения мелкозернистой структуры деформированных полуфабрикатов.

Свинец практически не растворяется в медной основе латуней и располагается в виде дисперсных частиц в объеме и на границах зерен . Свинцовые латуни ЛС74-3, ЛС63-3, ЛС59-1 и др. отлично обрабатываются резанием и образуют сыпучую стружку. Свинец улучшает антифрикционные свойства многокомпонентных латуней.

Влияние легирующих элементов на фазовые границы. Коэффициенты Гийе

Легирующие элементы в многокомпонентных латунях смещают границы между фазовыми областями α и α+β (39 % Zn) при темперетурах от 450°С и ниже в двойной системе Cu-Zn . Границы двухфазной области α+β’ в системе Cu-Zn почти на меняют полжения при понижении температуры. Положение границы α/(α+β’) при 450°С соответствует 39% концентрация Zn, а межфазной границы (α+β’)/ β’ — 46% Zn. По положению этих границ оценивают фазовый состава многокомпонентных латуней. Для этого вводят коэффициент Гийе замены цинка в формулу латуни. Гийе установил, что влияние легирующих элементов на фазовый состав аналогично увеличению или уменьшению концентрации цинка. Коэффициент Гийе показывает, какому содержанию цинка соответствует 1%по массе легирующего элемента степени изменения на фазового состава латуни.

Коэффициенты Гийе
Si	Al	Sn	Pb	Fe	Mn	Ni
10…12	>4…6	2	1	0,9	0,5	-1,4

Формула для определения кажущегося по структуре содержания цинка X:

[(A+Σk_ic_i)/(A+B+Σk_ic_i)]100%

А — содержание цинка в сплаве
В — содержание меди
c_i — концентрация i-го элемента, вводимого в латунь
k_i — коэффициент Гийе для i-го легирующего элемента.

Изотерма растворимости легирующих элементов в α-латуни при температуре 450°C

Только никель повышает растворимость цинка в меди. Увеличении содержания никеля в (α + β)-лaтyни уменьшает количество β-фазы, при достаточно высоком содержании Ni сплав становится однофазной α-латунью. Отальные легирующие элементы снижают растворимость цинка в меди и сдвигают границу между фазовыми областями в сторону более низкого содержания цинка. Кремний и алюминий силнее всего снижают растворимость цинка в меди и увеличивают количество β-фазы в специальных латунях. Когда концентрация расчетного цинка в составе латуни 46 % и больше, специальная латунь приобретает однофазную β’-структуру . Железо и свинец не растворимы в медно-цинковых сплавах в твердом состоянии, поэтому коэффициенты Гийе для этих металлов близки к единице, а линии, разделяющие фазовые области , соответствуют границе раздела двухфазных областей с трехфазными: α+γ_Fe/α+β+γ_Fe и α+Pb/α+β+Pb

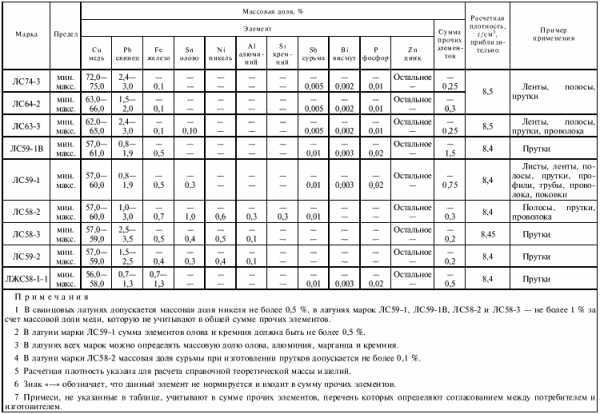

Химический состав свинцовых латуней
Марка	Массовая доля, %												Расчетная плотность, г/см³	Сортамент
	Элемент											Сумма прочих элементов
	Сu	Рb	Fe	Sn	Ni	Al	Si	Sb	Bi	P	Zn	Сумма прочих элементов

ЛС 74 — 3	72,0 — 75,0	2,4 — 3,0	0,1	—	—	—	—	0,005	0,002	0,01	Ост.	0,25	8,5	Ленты, полосы, прутки
ЛС 64 — 2	63,0 — 66,0	1,5 — 2,0	0,1	—	—	—	—	0,005	0,002	0,01	Ост.	0,3	8,5	Ленты, полосы, прутки
ЛС 63 — 3	62,0 — 65,0	2,4 — 3,0	0,1	0,10	—	—	—	0,005	0,002	0,01	Ост.	0,25	8,5	Ленты, полосы, прутки, проволока
ЛС 59 — 1В	57,0 — 61,0	0,8 — 1,9	0,5	—	—	—	—	0,01	0,003	0,02	Ост.	1,5	8,4	Прутки
ЛС 59 — 1	57,0 — 60,0	0,8 — 1,9	0,5	0,3	—	—	—	0,01	0,003	0,02	Ост.	0,75	8,4	Листы, ленты, полосы, прутки, профили, трубы, проволока, поковки
ЛС 58 — 2	57,0 — 60,0	1,0 — 3,0	0,7	1,0	0,6	0,3	0,3	0,01	—	—	Ост.	0,3	8,4	Полосы, прутки, проволока
ЛС 58 — 3	57,0 — 59,0	2,5 — 3,5	0,5	0,4	0,5	0,1	—	—	—	—	Ост.	0,2	8,45	Прутки
ЛС 59 — 2	57,0 — 59,0	1,5 — 2,5	0,4	0,3	0,4	0,1	—	—	—	—	Ост.	0,2	8,4	Прутки
ЛЖС 58 — 1 — 1	56,0 — 58,0	0,7 — 1,3	0,7 — 1,3	—	—	—	—	0,01	0,003	0,02	Ост.	0,5	8,4	Прутки

Химический состав сложнолегированных латуней ГОСТ 15527
Марка	Массовая доля, %															Плотность г/см³
	Элемент														Сумма прочих
	Сu	Аl	As	Fe	Мn	Ni	Si	Sn	Р	B	РЬ	Sb	Bi	Zn	Сумма прочих

ЛО90 — 1	88,0 — 91,0	—	—	0,1	—	—	—	0,2 — 0,7	0,01	—	0,03	0,005	0,002	Ост.	0,2	8,4
ЛО70 — 1	69,0 — 71,0	—	—	0,07	—	—	—	1,0 — 1,5	0,01	—	0,07	0,005	0,002	Ост.	0,3	8,4
ЛОМш 70 — 1 — 0,05	69,0 — 71,0	—	0,02 — 0,06	0,1	—	—	—	1,0 — 1,5	0,01	—	0,07	0,005	0,002	Ост.	0,3	8,4
ЛОМш 70 — 1 — 0,04	69,0 — 71,0	—	0,02 — 0,04	0,07	—	—	—	1,0 — 1,5	0,01	—	0,07	0,005	0,002	Ост.	0,3	8,4
Л062 — 1	61,0 — 63,0	—	—	0,10	—	—	—	0,7 — 1,1	0,01	—	0,10	0,005	0,002	Ост.	0,3	8,4
ЛКБ062 — 0,2 — 0,04 — 0,5	60,5 — 63,5	0,05	—	0,15	—	—	0,1 — 0,3	0,3 — 0,7	—	0,03 — 0,10	0,08	—	—	Ост.	0,5	8,4
ЛО60 — 1	59,0 — 61,0	—	—	0,1	—	—	—	1,0 — 1,5	0,01	—	0,03	0,005	0,002	Ост.	1,0	8,4
ЛОК 59 — 1 — 0,3	58,0 — 60,0	—	0,01	0,15	—	—	0,2 — 0,4	0,7 — 1,1	0,01	—	0,1	0,01	0,003	Ост.	0,3	8,4
ЛАМш 77 — 2 — 0,05	76,0 — 79,0	1,7 — 2,5	0,020 — 0,06	0,1	—	—	—	—	0,01	—	0,07	0,005	0,002	Ост.	0,3	8,4
ЛАМш 77 — 2 — 0,04	76,0 — 79,0	1,7 — 2,5	0,02 — 0,04	0,1	—	—	—	—	0,01	—	0,07	0,005	0,002	Ост.	0,3	8,4
ЛА77 — 2	76,0 — 79,0	1,7 — 2,5	—	0,07	—	—	—	—	0,01	—	0,07	0,005	0,002	Ост.	0,3	8,3
ЛА77 — 2у	76,0 — 79,0	1,7 — 2,5	—	0,03 — 0,10	0,03 — 0,3	0,3 — 1,0	0,03 — 0,2	—	0,005 — 0,02	—	0,07	0,005	0,002	Ост.	0,1	8,3
ЛАНКМц 75 — 2 — 2,5 — 0,5 — 0,5	73,0 — 76,0	1,6 — 2,2	—	0,1	0,3 — 0,7	2,0 — 3,0	0,3 — 0,7	—	0,01	—	0,05	0,005	0,002	Ост.	0,5	8,3
ЛК75В	71,0 — 78,0	—	—	—	—	—	0,25 — 0,5	0,05	—	—	0,07	—	—	Ост.	1,4	8,4
Л75мк	70,0 — 76,0	—	—	0,03 — 0,06	0,05 — 0,15	0,1 — 0,25	0,25 — 0,5	—	0,005 — 0,02	—	0,07	0,005	0,002	Ост.	0,1	8,4
ЛМш 68 — 0,05	67,0 — 70,0	—	0,02 — 0,06	0,1	—	—	—	—	0,01	—	0,03	0,005	0,002	Ост.	0,3	8,4
ЛК62 — 0,5	60,5 — 63,5	—	—	0,15	—	—	0,3 — 0,7	—	—	—	0,08	0,005	0,002	Ост.	0,5	8,4
ЛАЖ 60 — 1 — 1	58,0 — 61,0	0,7 — 1,5	—	0,75 — 1,50	0,1 — 0,6	—	—	—	0,01	—	0,40	0,005	0,002	Ост.	0,7	8,3
ЛАН 59 — 3 — 2	57,0 — 60,0	2,5 — 3,5	—	0,5	—	2,0 — 3,0	—	—	0,01	—	0,1	0,005	0,003	Ост.	0,9	8,2
ЛЖМц 59 — 1 — 1	57,0 — 60,0	0,1 — 0,4	—	0,6 — 1,2	0,5 — 0,8	—	—	0,3 — 0,7	0,01	—	0,2	0,01	0,003	Ост.	0,3	8,3
ЛМц58 — 2	57,0 — 60,0	—	—	0,5	1,0 — 2,0	—	—	—	0,01	—	0,1	0,005	0,002	Ост.	1,2	8,3

www.metmk.com.ua

виды, состав и свойства материала

Бронза — это сплав меди с оловом, алюминием, свинцом, кремнием и бериллием. В состав сплава могут входить самые разные металлы, по названиям которых дается имя: оловянная бронза, алюминиевая. Процент примесей не должен превышать 2,5%. Исключением являются никель и цинк — медные сплавы с этими элементами называются мельхиором и латунью соответственно. Однако незначительное количество цинка все же может присутствовать в составе — его количество должно быть ниже суммы всех остальных примесей, иначе сплав будет считаться латунью.

Само название произошло от итальянского «bronzo». Впервые сплав начали использовать еще в 35-33 веке до н.э. (точные даты не установлены), когда начался бронзовый век, пришедший на смену медному. Благодаря улучшению обработки меди и олово удалось получить достаточно прочный и красивый сплав, который продержался почти до 11 века до н.э. Ее использовали для производства наконечников стрел и копий, кинжалов, ножей, мечей и другого холодного оружия, для производства деталей мебели, зеркал, посуды, ваз, кувшинов, украшений, статуй и монет.

В Средние века бронзу применяли для изготовления церковных колоколов и пушек, последние изготовлялись из специальной пушечной бронзы до XIX века.

Физические свойства

Физические свойства сплава зависят от его состава и могут значительно колебаться. В отличие от латуни бронза обладает более высокой антикоррозийной стойкостью и антифрикционными свойствами. Она более прочна и оказывает стойкое сопротивление воздуху, воде, соли, органическим кислотам. Также бронзу легко паять и сваривать.

Плотность: 7800-8700 кг/м3.
Температура плавления: 930Со — 1140Со.
Цвет колеблется от красного до белого.
Обладает повышенной сопротивляемостью износу и низким коэффициентом трения, справляется даже при низкой температуре до -250Со.
Некоторые виды бронзы имеют высокую паростойкость, теплопроводность и электропроводность и используются в технике, работающей в тяжелых условиях.

Получение

Бронзу получают путем сплавления меди с разными металлами для повышения определенных характеристик. Для этого используют индукционные печи и тигельные горны, пригодные для плавки любых медных сплавов. Плавку обычно проводят под слоем древесного угля или флюса. Для плавки могут использовать как свежую руду, которая еще не подвергалась обработке, так и вторичные отходы. Последние обычно добавляют к свежей медь в процессе сплавления.

При использовании только свежей руды соблюдают следующий порядок: в разогретую предварительно печь складывают уголь или флюс, загружают медь и прогревают до ее расплавления — 1150Со — 1170Со. Затем металл окисляют добавлением фосфористой меди, иногда ее вводят в несколько приемов — 50% сразу, 50% — в ковше. После раскисления вводят дополнительные добавки, прогретые до 100Со — 120Со.

Если дополнительные металлы тугоплавкие, то их сперва полностью растворяют в жидкой меди, а затем прогревают до определенной температуры. Вытащив сплав из печи, его раскисляют вводом 50% фосфористой меди, чтобы избавиться от окислов.

Если используют вторичные металлы или отходы, то сперва чистую медь расплавляют, раскисляют фосфористой медью и добавляют вторичные металлы. После расплавления последний в жидкую медь вводят добавки и дожидаются их расплавления. После нагревания до определенной температуры сплав раскисляют фосфористой медью, засыпают просушенным флюсом или прокаленным древесным углем. Смесь нагревают и оставляют на 20-30 минут, временами перемешивая. Когда время закончится, с поверхности удаляют выступивший шлак и разливают по формам.

Виды бронзы

Оловянная

Оловянная бронза наиболее широко применяется в современной промышленности. Это сплав меди с оловом (в классическом соотношении 80% к 20%), который обладает хорошей прочностью и твердостью, при этом легче плавится и обладает высокой антикоррозийной стойкостью и антифрикционными свойствами.

Оловянная бронза с трудом поддается ковке, прокатке, резке, заточке и штамповке и в основном пригодна исключительно для цельного литья. Небольшая осадка (не более 1%) позволяет использовать материал при создании особо точных изделий в художественном литье.

По желанию к сплаву могут добавить другие металлы.

Цинк (не более 10%) повышает коррозионную стойкость сплава и используется для создания элементов кораблей и судов, которым придется часто контактировать с морской водой.
Благодаря добавлению свинца и фосфора можно существенно улучшить антифрикционные свойства бронзы, также сплав легче обрабатывается давлением и резанием.

Безоловянные

В некоторых случаях применение олова недопустимо. В этом случае на помощь приходят другие металлы, добавление которых позволяет получить необходимые характеристики. И хотя оловянная бронза является эталоном и наиболее востребована, безоловянные бронзы не уступают ей.

Свинцовистая или свинцовая

Свинцовая бронза является прекрасным антифрикционным сплавом, хорошо сопротивляются давлению, обладает повышенной прочностью и тугоплавкостью. Ее применяют для изготовления подшипников, подвергающихся наибольшему давлению при работе.

Кремнецинковая

Кремнецинковая бронза состоит из меди (97,12%), кремния (0,05%) и олова (1,14%). Она довольно текучая и пластичная, что позволяет использовать ее в качестве материала для изделий сложной формы. Она обладает повышенным сопротивлением при сжатии, не магнитится и не дает искры при обработке. Отличается упругостью и антифрикционными свойствами, не теряет пластичности при пониженных температурах, хорошо спаивается. Часто содержит никель или марганец.

Бронзу используют при изготовлении пружин, подшипников, решеток, направляющих втулок, испарителей и сетей.

Бериллиевая

Бериллиевая бронза является наиболее твердой из всех видов. Она обладает повышенными антикоррозийными свойствами и жаропрочностью, устойчива при низких температурах, не дают искр при ударах и не магнитятся. Металл закаляют при 750Со — 790Со, состаривают — при 300Со — 325Со. В бериллиевую бронзу иногда добавляют никель, железо или кобальт, чтобы облегчить технологию закалки. Кроме того, никелем можно заменить бериллий.

Материал используют для создания пружин и пружинящих деталей, мембран, для деталей часов.

Алюминиевая

Алюминиевая бронза состоит из меди (95%) и алюминия (5%). Имеет приятный золотой цвет и блеск, выдерживает длительное воздействие агрессивной среды, например, кислот. Сплав обладает большей плотностью отливки, жаропрочностью и повышенной прочностью, хорошо переносит низкие температуры. Из недостатков стоит отметить более слабую коррозийную стойкость, более сильную усадку, а также сильное газопоглощение в жидком состоянии.

Бронзу используют для изготовления деталей автомобилей и в пороховом производстве, выплавляют шестеренки, втулки, монеты и медали.

Остальные металлы

Помимо указанных выше, в бронзе могут присутствовать и другие элементы. Никель и железо увеличивают температуру рекристаллизации и способствуют измельчению зерна. Хром и цирконий снижают электропроводность и повышают жаропрочность бронзы.

Маркировка

Чтобы выбрать правильный вариант металла, достаточно внимательно посмотреть на его маркировку. Это поможет безошибочно определить особенности и характеристику выбранного вида.

Первыми идут буквы «Бр» — это означает «Бронза». Затем в ряд расположены одна или несколько букв, за которыми прячутся добавки: О — Олово, А — Алюминий, К — Кремний, Н — Никель, Мц — Марганец, Ж — Железо, С — Свинец, Ф — Фосфор, Ц — Цинк, Б — Бериллий. Следом через дефис записаны цифры — это процентное содержание каждой добавки по очереди.

Например, обозначение Бр А Ж Н -10 -4 -5 можно расшифровать так: Бронза с содержанием Алюминия (10%), Железа (4%) и Никеля (4%).

Применение

Бронзу активно используют в промышленность и самых разных сферах. В первую очередь бронзу применяют в одноименном прокате: ее выпускают в виде труб, проволоки, листов и прутьев. Металл можно встретить и в автомобилестроении, химической, пищевой, строительной и топливной промышленностях. Из нее производят шестеренки, подшипники, втулки, пружины и другие детали, которые подвергаются воздействию агрессивной окружающей среды и часто работают при повышенном давлении. В отличие от латуни бронза прекрасно переносит механические нагрузки и более пластична.

Из металла производят предметы искусства, скульптуры, кованные изделия, украшения, посуду и художественные предметы.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Латунь, состав (%)

		Сеть профессиональных контактов специалистов сварки

Темы: Сварка меди и медных сплавов.

Один из двух распространенных сплавов на основе меди — медно-цинковый сплав латунь, состав которой влияет на её свойства: пластичность/прочность, теплопроводность, электропроводность. Марки латуней и их состав приведены ниже в таблицах 1-4.

Практическое применение получили латуни с содержанием до 50 % (мас.) Zn. Эти латуни по своей структуре могут быть как однофазными (α- или β-латуни), так и двухфазными (α + β-латуни). В пределаx α-твердого раствора, т.e. при содержании до 39 % (мас.) Zn, свойства латуней плавно изменяются: с увеличением содержания цинка повышается прочность латуни и снижаются пластичность, тепло- и электропроводность, коррозионная стойкость, а склонность к коррозионному растрескиванию возрастает.

Латуни, содержащие до 39 % (мас.) Zn, очень пластичные, хорошо свариваются, легко обрабатываются давлением в холодном и горячем состояниях, коррозионно-стойки. При больших концентрациях цинка образуются интерметаллиды (CuZn, CuZn2 и другие), которые ухудшают пластические свойства латуней. Алюминий уменьшает летучесть цинка, oбразуя на поверхности расплавленнoй латуни защитную пленку, состоящую из оксида алюминия. Железо задерживаeт рекристаллизацию латуней и измельчаeт зерно, повышая тем самым механические и технологические свойства латуни. Кремний улучшает свариваемость латуней.

Из деформируемых сплавов для изготовления сварных конструкций чаще всего употребляется марка Л63, в значительно меньших объемах используются латуни марок Л68, Л90, ЛО62-1, ЛС59-1, ЛМц58-2. Литейные латуни сваривают в основном при ремонтных работах, прежде всего пpи исправлении дефектных участков литья. Чaще других применяются латуни марок ЛЦ40Мц3Ж, ЛЦ16К4, в меньших объемах — латуни других марок.

Таблица 1. Простая (двойная) латунь — состав согласно ГОСТ 15527-2004.

Таблица 2. Свинцовая

латунь, состав

по ГОСТ 15527-2004.

Таблица 3. Сложнолегированная латунь, состав по ГОСТ 15527-2004 (примечание: для марки ЛО-60-1 доля свинца 0,3%, а не 0,03% — согласно поправке к ГОСТ от 11 апреля 2005 года) .

Далее приведены требования к латуням в отливках согласно ГОСТ 17711-93.

Таблица 4. Химический состав латуней в отливках.

Продолжение таблицы 4:

Другие страницы по темам Латунь, состав, сварка медных сплавов:

Copyright. При любом цитировании материалов Cайта, включая сообщения из форумов, прямая активная ссылка на портал weldzone.info обязательна.

weldzone.info

Латунь — сплав меди и цинка. Основные свойтва, состав и области применения :

Латунь — один из самых востребованных и широко применяемых материалов. Из него делают сантехнические и строительные детали, ювелирные украшения и изысканные предметы декора. По своему составу это сплав меди и цинка, с различными примесями других элементов. Компоненты латуни влияют на ее характеристики и определяют сферы, в которых она используется. Давайте узнаем, какой она бывает.

Сплав меди

Медь – мягкий красно-розовый металл, обладающий хорошей теплопроводностью, пластичностью, ковкостью и устойчивостью к окислению на воздухе. Но из-за ряда недостатков ее редко применяют в чистом виде и, как правило, легируют другими металлами.

Сплав меди и цинка позволяет получить материал латунь, который хорошо обрабатывается резкой, обладает высокой механической прочностью и способностью к литью. Он дешевле и универсальнее в использовании, а также является вторым по распространенности после бронзы.

Латунь на 55-95 % состоит из меди и 5 %-45 % — из цинка. Если в нее входят только два этих компонента, то она называется простой, или двойной. Латунь, в которую входят и другие легирующие элементы, является многокомпонентной, или же специальной.

В зависимости от химического состава, сплав бывает разных оттенков – от темно-желтого до желто-красного и белого. В любом случае он обладает хорошей жидкотекучестью, незначительной усадкой и ликвацией, хорошо поддается прокатке, ковке и другим видам обработки. Его устойчивость к коррозии выше, чем у чистой меди, но электропроводность несколько ниже. Температуры плавления тоже сильно зависят от состава и колеблются в пределах 880-950 градусов Цельсия.

Латунь готовят в низкочастотных индукционных печах. Для начала разогревают медь до красного каления, а затем опускают в нее твердый цинк. Чтобы приготовить специальный сплав цинка и меди, куски других металлов также добавляют во вторую очередь, после основного компонента.

Соотношение меди и цинка

Существует больше 30 разновидностей латуни. Их характеристики могут очень сильно отличаться, в зависимости от состава и пропорций элементов конкретного сплава. Основным компонентом всегда является медь. Чем ее больше, тем пластичнее латунь и выше ее способность проводить тепло и электричество. С увеличением количества цинка сплав становится тверже и прочнее, но его пластичность теряется. Когда его содержание превышает 45 %, латунь становится хрупкой и легко разрушается при обработке.

Наиболее пластичные сплавы состоят из меди и цинка в соотношении 70 %/30 %, 69 %/31 % или 68 %/32 %. Когда количество меди доходит до 88-97 %, а цинка – до 10 %, такая смесь называется томпак. Для нее характерны высокие антифрикционные, свойства, хорошая пластичность и устойчивость к окислению на воздухе. Сплавы, где цинк составляет 10-30 %, называются полутомпаками.

Легирование латуни

Нередко простой сплав меди и цинка содержит незначительные примеси других элементов. Однако их количество очень мало, поэтому на его характеристиках это не отображается. Но бывает, что другие компоненты добавляют в сплав специально, чтобы изменить его свойства сделать более подходящим для определенных видов обработки.

Легирующими элементами латуни, как правило, являются алюминий, железо, олово, марганец, никель, свинец, а их содержание колеблется от 0,5 % до 3 %. В составе с никелем, сплав меди и цинка становится очень светлым и приобретает значительную устойчивость к повышенной влажности. Олово делает его стойким к действию соленой воды и позволяет использовать в море или океане. Благодаря свинцу он хорошо поддается резке, образуя ровную, очень хрупкую стружку, но становится менее пластичным. Кремний делает сплав менее твердым и прочным, но зато повышает его антифрикционные свойства.

Маркировка

Все изделия из сплава меди и цинка обладают маркировкой, которая помогает определить его состав. Ее принцип довольно прост: буквы обозначают присутствующие элементы, а цифры – их процентное содержание.

Абсолютно всегда первой стоит заглавная буква «Л», сообщающая о том, что этот сплав – латунь. Если состав двухкомпонентный, то далее следует только одно число, обозначающее количество меди. Содержание же цинка в таком случае определяется по остатку от 100 %.

В многокомпонентном сплаве после буквы «Л» следуют буквы легирующих элементов. Дальше идут числа: первое указывает на количество меди, а остальные, через дефис, показывают содержание других компонентов, в том же порядке, в каком расположены буквы.

Применение

Несколько веков назад торговцы успешно выдавали латунь за настоящее золото, продавая украшения из нее. Сегодня спектр ее применения гораздо шире. Благодаря красивому грязно-желтому оттенку она смотрится очень выгодно и даже благородно, поэтому из нее изготавливают бижутерию, предметы декора, различные сувениры, светильники, умывальники и тазы в ванную, консоли, дверные ручки.

Сплавы меди и цинка марки Л62 и Л68 по своим механическим свойствам очень близки к золоту, поэтому их используют в ювелирном деле для тренировки. Из томпаков делают медали и различные награды, сверху покрывая их слоем золота. Они также подходят для музыкальных духовых инструментов, изготовления деталей для часовых механизмов и фурнитуры. В составе со сталью или редкими металлами из них получают биметаллические изделия.

В промышленности латунь применяется для штуцеров, радиаторных трубок, втулок генераторов, краников и других деталей, которые используются в автомобилестроении. В виде листов, проволок, кругов и прутков она также применяется в полиграфии, приборостроении, производстве станков и электротехники.

www.syl.ru

Какая плотность у сплава латуни: физические свойства и применение латуни

Латунь является двойным или многослойным сплавом на основе меди с основным легирующим элементом — цинком. Также часто добавляют олово, железо, никель, свинец и марганец, другие элементы. К бронзам по металлургической классификации не относится.

Плотность материала — это физическая величина, которая определяет отношение массы материала к занимаемому объему. Другими словами, плотностью называют количество массы, находящейся в 1 единице объема. В системе СИ единицей измерения плотности принято считать кг/м3. Какова плотность латуни, можно узнать из физических свойств сплава, величина плотности может меняться в зависимости от среды и условий измерения. Плотность твердых веществ можно узнать из справочной химической таблицы.

Латунь: плотность и свойства

Латунь знакома людям еще с древности, по своему внешнему виду сплав напоминает золото, только стоит намного дешевле. Благодаря своим свойствам она сразу нашла широкое применение, сплав был открыт впервые в Древнем Риме, а затем повторно в 18 веке.

Внешний вид ее напоминает благородный металл, но в ней нет золота, основу составляет сплав цинка и меди и некоторых других элементов, доля которых не более 10%. Поскольку в составе меди много цинка и меди, то ее характеристики очень напоминают эти элементы. По своему цвету, сплав может переходить от светло-желтых к красным оттенкам. Плотность составляет 8300-8700 кг/м3. Температура плавления латуни 880-950оС, это зависит от ее состава, если содержится больше цинка, тогда температура плавления снижается. По своей плотности латунь входит в группу цветных металлов и сплавов.

С помощью контактной сварки латунь легко сваривается и хорошо прокатывается. Если ее поверхность не покрыта лаком, она быстро чернеет на воздухе, но в составе с другими металлами она имеет большее сопротивление воздуху чем, например, медь, очень легко полируется.

Латунный сплав хорошо поддается обработке в холодном и горячем состоянии, имеет хорошие механические характеристики. По своему внешнему виду она очень схожа с медью, но в отличие от меди латунь обладает высокой износоустойчивостью и прочностью. Латунь менее тугоплавкая, но удобней в обработке, поскольку более ковкая и вязкая.

От содержания в составе основного металла будет зависеть тепло и электропроводность латуни, когда доля выше, тогда проявляются сильней эти свойства.

Значение латуни

Сплав меди с бронзой во все времена был очень важным для людей, но латунь также играла свою важную роль в истории человечества. Древние римляне сплавляли цинк с рудой — галмеем, но такой способ вскоре устарел и в Англии сделали другое открытие, которое и завоевало популярность.

Для получения латунного сплава использовались тигли, так температура могла достичь 1000оС. Медь насыщалась парами цинка в итоге получался готовый сплав, если не было других примесей. Недорогой и доступный способ получения латуни приобрел большую популярность.

Температура плавления отдельно взятого цинка и меди слишком разные, поэтому для облегчения получения готового сплава стала добавляться лигатура в незначительном количестве, но в готовом составе. В таком виде сплав облегчает задачу в промышленном производстве. Все латуни делятся на два вида:

Двухкомпонентные — в составе цинка и меди с незначительным добавлением других примесей.
Многокомпонентные — кроме обычной меди и цинка присутствуют легирующие компоненты.

Применение латунного сплава

Относительно недорогой и легкий способ получения сплава его уникальные свойства позволили стать ему универсальным, поэтому сфер применения у него множество. Из него вытягивают пруты и проволоку, штампуют в листы, а также делают очень тонкую фольгу. Мелкие и крупные детали, фурнитура, трубы, арматура используются во многих отраслях:

Автомобильная и химическая промышленность
Приборостроение
Ювелирное дело
В самолетостроении, создании морских и речных судов

Цвет сплава очень похож на золото, поэтому в ювелирном деле из него часто делают украшения, он отлично полируется. Когда за дело берется настоящий мастер, то обычному человеку сложно понять, что это недрагоценный металл. Бижутерия из латуни выглядит красиво и дорого.

В чистом виде медь очень неустойчива к коррозии, а цинк является хрупким металлом, с помощью сплава этих двух видов металла соединились их лучшие свойства и минимизировались недостатки.

Деформированная разновидность — томпак, он характеризуется высокой прочностью, низкой силой трения и устойчивостью к ржавчине.
Литейная — из нее выполняют фасонные изделия методом литья, а также полуфабрикаты, Меди в ней содержится 50-81%. Этот вид не ржавеет, обладает высокими механическими свойствами, удобен в обращении, благодаря жидкому состоянию, устойчив к трению с другими материалами.
Автоматная латунь — благодаря своей мягкости из нее делают пруты, листы, ленты и полосы.
Ювелирные сплавы.

Заключение

В последние годы спрос на латунный сплав только возрастает в основном она пользуется спросом на азиатском рынке. Его также покупают и развитые экономические страны, например, европейские, США . Уровень производства латуни зависит от ее спроса, а также от мирового рынка меди.

Автор: Александр Романович Чернышов
Распечатать

stanok.guru

Бронза, как сплав двух металлов: виды, состав и свойства материала

Само название произошло от итальянского «bronzo». Впервые сплав начали использовать еще в 35-33 веке до н.э. (точные даты не установлены), когда начался бронзовый век, пришедший на смену медному. Благодаря улучшению обработки меди и олово удалось получить достаточно прочный и красивый сплав, который продержался почти до 11 века до н.э. Ее использовали для производства наконечников стрел и копий, кинжалов, ножей, мечей и другого холодного оружия, для производства деталей мебели, зеркал, посуды, ваз, кувшинов, украшений, статуй и монет.

Содержание
