Анкерный болт: понятие, маркировка, классификация, монтаж

Для строительства зданий широко используется бетон, прочность которого затрудняет выполнение отверстий для монтажа предметов интерьера, оборудования, бытовых приборов. Стандартные гвозди и саморезы, обеспечивающие фиксацию к деревянным поверхностям, не могут применяться для бетона или кирпича. Анкерный болт позволяет решить проблему крепления к различным поверхностям. Рассмотрим, что такое анкерный болт и его применение в области капстроительства и частного ремонта. Остановимся на классификации крепежных элементов и особенностях монтажа.

Анкерный болт позволяет решить проблему крепления к различным поверхностям

Что такое анкерный болт для бетона

Многие слышали, что для решения вопросов крепления к потолку, внутренней и наружной поверхности бетонных стен используется специальный крепежный элемент – анкерный болт. Что это – знают не все. Постараемся разобраться, что такое анкер. Это металлический фиксатор, позволяющий обеспечить надежное крепление мебели, оборудования и приборов на кирпичных, каменных, бетонных и пеноблочных поверхностях, а также на пустотелых панелях и стенах из газонаполненных блоков. Крепежный элемент устанавливается в отверстие с определенными размерами.

Анкер – это устройство для фиксации, способное воспринимать значительные усилия за счет следующих факторов:

  • сил трения, благодаря которым в сформированной полости удерживается цанговая втулка;
  • усилий взаимодействия специального распорного механизма с внутренней поверхностью канала;
  • склеивающих характеристик адгезионных ингредиентов, находящихся внутри высверленного отверстия.

Среди множества разновидностей фиксирующих устройств повышенным спросом пользуются анкеры клинового типа, а также распорные анкеры для бетона. Их конструктивные особенности и технические параметры позволяют фиксирующему элементу увеличивать диаметр рабочей поверхности при разжатии внутри полости. При этом резко возрастает величина силы трения. Антикоррозионное покрытие поверхности такого элемента препятствует возникновению коррозии и повышает ресурс эксплуатации.

Анкерный болт для бетона

Маркировка анкерных болтов

Планируя использовать анкерные болты по бетону, размеры необходимо научиться определять по маркировке. Разберемся, как расшифровывается аббревиатура на примере крепежного изделия с обозначением М8 10/35х90:

  • буквенно-цифровое обозначение M8 обозначает диаметр резьбы;
  • цифра 10 соответствует диаметру сверла для выполнения полости в бетоне;
  • число 35 указывает на максимальную толщину присоединяемого материала;
  • цифра 90 характеризует минимальную глубину отверстия для монтажа анкера.

Зная, как производится маркировка анкерных болтов, несложно подобрать крепеж для выполнения конкретной задачи.

Анкер-болт – достоинства и слабые стороны

Все виды анкеров являются универсальными элементами, позволяющими производить крепеж в стенах из различных материалов. Однако учитывая стоимость анкеров, использовать их для крепления легких предметов в стенах из древесины экономически нецелесообразно. Изделие предназначено для обеспечения надежного соединения в твердых материалах, таких как камень, бетон и кирпич.

Анкерный болт имеет повышенную нагрузочную способность

Используя специализированный крепеж по назначению, можно в полной мере оценить его преимущества:

  • повышенную нагрузочную способность. По этому параметру анкер занимает лидирующую позицию среди остальных метизов;
  • расширенную номенклатуру фиксаторов. Несложно подобрать оптимальный вариант с учетом особенностей монтажа;
  • применение для изготовления крепежных элементов углеродистой стали. Она устойчива к коррозии и отличается долговечностью;
  • простоту выполнения монтажных операций. Для фиксации не требуется специальное оборудование, а монтаж выполняется в ограниченные сроки;
  • возможность применения анкеров для укрепления имеющейся конструкции;
  • стойкость к воздействию усилий. Неподвижность анкера обеспечивается как в статике, так и в динамике с приложением вибрационных нагрузок.

Наряду с достоинствами, имеется ряд недостатков:

  • повышенная стоимость изделий по сравнению с другими видами метизов;
  • необходимость предварительного выполнения отверстия в твердой основе;
  • подбор конструкции применяемого анкера в зависимости от материала основы.

Анкерный болт для бетона – незаменимый элемент в арсенале домашних мастеров и профессиональных строителей, которые в полной мере оценили его достоинства.

Анкерный болт имеет стойкость к воздействию усилий

Какие бывают анкера – классификация крепежных изделий

Все виды анкерных болтов делятся на две категории:

  • изделия с механической фиксацией. Надежное крепление происходит благодаря силам трения и распирающим усилиям;
  • химический крепеж клеевым составом. Он позволяет осуществить крепление в хрупких стенах, изготовленных из ячеистых марок бетона.

Остановимся более детально на механических фиксаторах, которые делятся на две категории по следующим признакам:

  • варианту конструктивного исполнения;
  • сфере использования изделий.

Рассмотрим особенности классификации в каждой группе.

Как отличаются анкеры металлические по конструкции

Анкерный болт, принцип действия которого имеет особенности для различных типов крепежных изделий, представляет собой механический фиксатор. Его особенность – увеличение поперечного размера при ввинчивании.

Клиновой анкер 6х100

Рассмотрим, как делится крепеж на виды в зависимости от особенностей конструкции:

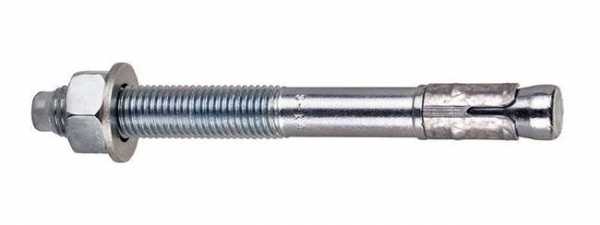

  • клиновой анкер-болт. Он выполнен в виде металлической шпильки с цанговой втулкой, которая при вкручивании стержня увеличивается в диаметре и расклинивается в полости. Это обеспечивается за счет перемещения конусообразной части стержня внутри распорной втулки. На резьбовой части такого анкера навинчена гайка, под которой находится шайба. Монтаж клинового фиксатора производится в предварительно выполненное отверстие с последующей затяжкой гайки рожковым ключом. При перемещении шпильки в процессе завинчивания, конусная втулка контактирует с цанговым зажимом, который разжимается и расклинивается. Такой крепежный элемент способен воспринимать повышенные нагрузки. Однако он создает в материале повышенное напряжение по площади контакта, что не позволяет использовать его в ячеистых бетонах;
  • втулочный анкер с гайкой. Анкеры металлические втулочного типа оснащены фиксирующей гильзой, длина которой равна размерам стального стержня. На хвостовой части шпильки выполнена клинообразная головка. При завинчивании гайки она смещается по резьбовой части. В результате перемещения происходит распирание втулки. Конструктивные особенности такого вида крепежа позволяют использовать его в легких видах бетонов с ячеистой структурой, а также в кирпиче, изготовленном из обожженной глины. Возможность применения в хрупких материалах связана с уменьшенной величиной напряжения, которое создает такой анкер внутри канала. К выполнению монтажных работ не предъявляются специальные требования, что позволяет производить сквозную установку. По сравнению с клиновым, втулочный фиксатор обладает уменьшенной нагрузочной способностью;
  • цанговый болт распорного типа. Разжимной тип крепежных элементов представляет собой модернизированный вариант втулочного фиксатора, однако имеет более сложную конструкцию. Продольные разрезы на разжимной гильзе делят ее поверхность на четыре лепестка, которые под воздействием распорного элемента частично раскрываются, увеличивая размер поперечного сечения. Фиксация обеспечивается как за счет усилий, связанных с трением, так и за счет изменения формы рабочей поверхности. Нагрузочная способность разжимного элемента с цангой соответствует характеристикам клинового анкера. Отличие состоит в уменьшенном напряжении в зоне контакта с материалом. Изделие используется в полом кирпиче и легких видах бетонов. Повышенная стоимость анкера ограничивает его широкое применение;
  • забивной анкерный болт для бетона. Конструктивная особенность этого фиксатора заключается в форме внутренней поверхности распорной втулки, которая выполнена в виде конуса с разрезами. Внутри гильзы расположен клин, который при ударном воздействии перемещается внутри полости и распирает втулку. Фиксатор забивного типа предназначен для установки в бетонные конструкции и цельный кирпич, так как в зоне контакта с материалом создаются высокие распорные усилия. Монтаж достаточно простой и быстрый.

Подбирая анкерный болт для бетона или другого материала, следует учитывать его конструктивные особенности.

Забивной анкерный болт для бетона

Как классифицируется цанговый болт по области применения

Крепежные элементы анкерного типа применяются для фиксации:

  • оконных и дверных рам;
  • бытового электрооборудования;
  • лестничных маршей;
  • подвесных потолков;
  • инженерных коммуникаций;
  • стальных конструкций.

Крепеж также используется для следующих целей:

  • фиксации металлического каркаса в фундаментной основе;
  • обеспечения надежного крепления с ячеистыми стройматериалами;
  • крепления массивных конструкций к бетонным и каменным стенам;
  • дистанционной установки через толстый слой теплоизоляционного материала или декоративной отделки к фасадной поверхности.

Для каждой области применения всегда можно подобрать оптимальный тип крепежа.

Цанговый болт используют при креплении лестничных маршей

Размеры анкерных болтов для бетона

Диаметр резьбовой части и длина металлических анкеров изменяются в зависимости от назначения:

  • стальные фиксаторы с метрической резьбой диаметром до 12 мм и длиной не более 20 см используются, преимущественно, при выполнении частниками ремонтных работ;
  • крепежные изделия с увеличенным диаметром резьбы, составляющим до 20 мм, и длиной до 35 см применяются в промышленных целях для фиксации тяжелых конструкций.

От того, какие имеет размеры анкерный болт для бетона, зависят следующие параметры:

  • максимальная толщина фиксируемых элементов. В зависимости от вида крепежа она составляет 1,5–6 см;
  • предельный размер несущей поверхности. Он колеблется в интервале от 5 до 30 см для различных вариантов анкеров.

Конструктивные особенности фиксаторов и их размеры влияют также на уровень вырывающей нагрузки, которая составляет от 1,5 до 30 кН.

Анкерный болт клиновой с гайкой 12х100 мм

Виды анкеров для стен в зависимости от материала крепежа

Анкер металлический предназначен для крепления массивных конструкций и производится из прочных материалов:

  • конструкционной стали с пониженным содержанием углерода. Этот вид металла обеспечивает повышенный запас прочности и позволяет использовать фиксаторы для повышенных нагрузок;
  • коррозионностойкой стали, в составе которой присутствуют легирующие элементы. Наряду с повышенным запасом прочности, материал обладает устойчивостью к коррозионным процессам, что позволяет использовать крепеж во влажных условиях;
  • алюминиево-цинковых сплавов, которые известны как латунь. Крепежные элементы из цветных металлов применяются, преимущественно, для крепления конструкций в бытовых условиях.

Определенные виды крепежа могут включать втулку, изготовленную из пластика или полиамида.

Анкера металлические – специфика монтажа

Понимая, как работает анкерный болт, несложно выполнить его установку. Она осуществляется довольно просто. Для этого необходимо произвести следующие операции:

  • Выполнить на поверхности разметку и обозначить точки установки фиксатора.
  • Просверлить электродрелью или перфоратором отверстие соответствующего диаметра.
  • Подготовленное отверстие тщательно очистить от пыли или продуть.
  • Установить анкерный болт с фиксируемым элементом в сформированную полость.
  • Зафиксировать крепеж гаечным ключом путем завинчивания гайки.

Правильно подобный тип крепежа обеспечит надежное соединение. Важно руководствоваться рекомендациями профессионалов и в обязательном порядке учитывать свойства и структуру материала, в котором крепится фиксатор. Соблюдение технологии монтажа анкерных фиксаторов обеспечит требуемую нагрузочную способность.

Originally posted 2018-03-26 17:55:12.

pobetony.expert

виды, размеры и фото анкерного крепежа

Анкерный болт благодаря особенностям своей конструкции является одним из наиболее эффективных типов крепежа при монтаже предметов, обладающих даже значительными размерами и весом, на строительных конструкциях из материалов разной плотности и прочности. Анкеры, активно используемые как в сфере строительства, так и при выполнении ремонтных работ, не только обеспечивают надежность крепления, но и отличаются широкой универсальностью. Такой крепеж нужен преимущественно для монтажа в бетонных строительных конструкциях, но отдельные модификации анкерных болтов специально разработаны для того, чтобы выполнять крепления на газо- и пенобетоне, пористом кирпиче и других материалах со «слабой» внутренней структурой.


«Свой» анкерный болт можно подобрать к каждому материалу и для закрепления любой конструкции

Виды анкерных болтов и сферы их применения

Такое крепежное изделие, как анкерный болт, представлено на современном строительном рынке в различном конструктивном исполнении. Наряду с универсальными крепежными изделиями подобного типа, производители выпускают анкерные болты, предназначенные для решения узкоспециализированных монтажных задач.

Чтобы правильно выбрать крепеж данного типа, необходимо не только хорошо разбираться в его разновидностях, но и знать, какие виды анкеров применяются в тех или иных случаях. Рассмотрим наиболее популярные виды анкерных крепежных элементов, сферы их применения и обоснованность их выбора в конкретной ситуации.




С гайкой

Это наиболее простой анкер, состоящий из резьбовой шпильки с конусообразным нижним концом, распорной втулки с продольными боковыми прорезями и гайки, при помощи которой такой болт фиксируется в посадочном отверстии. Принцип действия такого крепежного приспособления достаточно прост: вся его конструкция помещается в предварительно подготовленное отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки; при закручивании гайки резьбовой элемент начинает втягиваться в отверстие распорной втулки, разжимая ее своим конусным наконечником. Таким образом, увеличившаяся в диаметре распорная втулка обеспечивает надежное крепление анкерного болта в посадочном отверстии.

Анкерные болты изготавливаются из различных сталей для крепления в сухих местах, с повышенной влажностью и для использования в агрессивных средах



Современная промышленность выпускает анкерные болты, оснащенные гайкой, в широком диапазоне размеров. Так, минимальный диаметр таких крепежных изделий соответствует 6 мм, а максимальный может доходить до 28 мм. Что касается длины, то она может находиться в интервале 60–300 мм. Выбирая такой анкер, следует иметь в виду, что эффективным он будет лишь в тех случаях, когда крепление с его помощью выполняется в строительных материалах с плотной внутренней структурой (сюда относится бетон, природный камень, полнотелый кирпич и др.).




С крюком

Анкерный болт данного типа отличается от предыдущего только тем, что его верхнюю часть венчает не прямолинейный резьбовой конец, а крюк, обеспечивающий удобство монтажа различных навесных изделий. Гайка, также используемая в конструкции такого анкера и расположенная непосредственно под его крюком, необходима только для того, чтобы обеспечить разжимание распорной втулки и, соответственно, ее надежную фиксацию в стене или любой другой строительной конструкции.


Технические параметры анкерных болтов с крюком (нажмите для увеличения)

Основное удобство этого анкерного болта заключается в том, что закрепленный на его крюке предмет можно снять в любой момент, если в этом возникла необходимость. Анкеры данного типа чаще всего используют для монтажа светильников и люстр, крепления к поверхности стен нагревателей воды и других бытовых устройств.




С кольцом

От предыдущего такой анкер отличается тем, что его верхнюю часть венчает не крюк, а кольцо или полукольцо. При этом принцип, по которому он работает, аналогичен действию анкерных болтов двух предыдущих типов. Кольцо, которым заканчивается верхняя часть такого крепежа, очень удобно использовать для монтажа различных предметов и элементов конструкций.


Анкерный болт с кольцом защищается антикоррозийным покрытием белого или желтого цвета

Размеры конструкционных элементов анкерного болта с кольцом могут быть различными. Он успешно используется для навешивания различных предметов к потолочным конструкциям, с его помощью очень удобно выполнять различные растяжки, крепить тросы, цепи, кабельные трассы, строительные леса и др.




Двухраспорные

Такие анкеры отличаются от обычных распорных тем, что в их конструкции имеется сразу две втулки, разжимающиеся в процессе закручивания резьбового элемента. Принцип действия двухраспорных анкерных болтов заключается в том, что при закручивании винта одна из распорных втулок входит во вторую, разжимая ее. При этом первая втулка, в которую вкручивается винт, разжимается тоже. За счет большей площади сцепления со стенками посадочного отверстия, обеспечиваемой таким анкерным болтом, использовать его можно для выполнения монтажа в пористых и даже пустотелых строительных материалах.


Разновидности двураспорных анкеров




Клиновые

Анкеры клинового типа из-за своей высокой стоимости не нашли широкого применения ни в строительстве, ни при выполнении ремонтных работ. Их цена объясняется сложностью их конструкции, которую можно оценить даже по фото. Винт такого анкерного болта при завинчивании воздействует на свободно передвигающийся по внутренней части отверстия в распорной втулке клиновой элемент. Именно последний, оказывая давление на распорную втулку изнутри, обеспечивает ее максимальное разжимание.

Анкер-болт клинового типа считается модернизацией стандартного анкера





Забивные

За разжимание распорной втулки анкерного болта, конструкция которого в корне отличается от устройства всех вышеперечисленных, отвечает не винт, а специальное ударное устройство, которое часто называют просто гвоздем. Процесс крепления такого анкера в строительной конструкции выглядит следующим образом. В посадочное отверстие в строительной конструкции помещается только втулка, которую разжимают посредством воздействия на нее специального ударного элемента. После надежной фиксации распорной втулки в отверстии ударный элемент из нее извлекается и вместо него вкручивается болт или шпилька, на которые и навешивается фиксируемый предмет.


Размеры и параметры забивных анкеров (нажмите для увеличения)




С шестигранной головкой

Основным элементом крепежа данного типа является обычный болт, который вставляют в имеющее конусообразную форму отверстие в распорной втулке. Расширяя отверстие, анкерный болт тем самым разжимает лепестки распорной втулки, обеспечивая ее надежную фиксацию в посадочном отверстии. Разновидностью таких крепежных изделий являются анкеры, на верхней части которых выполнены прорези под крестовую отвертку. С учетом того, что отвертка не может обеспечить таких усилий, как гаечный ключ, анкеры подобного типа изготавливаются только небольших размеров (их диаметр, как правило, не превышает 12 мм).


Параметры анкерных болтов с шестигранной головкой (нажмите для увеличения)

Таким образом, на современном рынке представлены самые разные виды анкеров. Основным требованием к ним является высокая надежность крепления, поэтому выбирать их следует с учетом не только размеров и массы фиксируемого предмета, но и прочностных характеристик материала строительной конструкции и ряда других параметров.




Особенности монтажа

На надежность крепления, которую должен обеспечить анкер, серьезное влияние оказывает и правильность его монтажа. Для того чтобы понять, как выполнять монтаж анкерного болта, можно разобрать этот процесс на примере установки распорного изделия.

  1. В строительной конструкции сверлят отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки анкерного болта.
  2. Используя ершик соответствующего диаметра, обычную медицинскую грушу или пылесос, внутреннюю часть отверстия тщательно очищают от строительной пыли и кусочков материала, который в него выкрошился.
  3. Крепежное изделие вставляют в подготовленное отверстие, для чего можно использовать молоток. Следует иметь в виду, что распорная втулка анкерного болта должна входить в посадочное отверстие с некоторым натягом, только тогда монтаж будет качественным.
  4. После того как крепеж вставлен в отверстие, выполняют разжимание его распорной втулки. Проводят такую процедуру путем затягивания резьбового элемента, который и разожмет втулку, воздействуя на нее изнутри.

Типы монтажа анкерных болтов (нажмите для увеличения)



Большая часть анкерных болтов устанавливается по вышеописанному алгоритму, исключение составляют лишь анкеры забивного типа. Принцип крепления последних заключается в том, что их распорная втулка разжимается не винтом, а при помощи специального ударного устройства.


Последовательность монтажа забивного анкера

На практике также часто приходится сталкиваться с необходимостью использования анкерных болтов цангового типа. Основным отличием данных анкеров, которые обычно применяются для крепления к строительным конструкциям крупногабаритных предметов, является наличие в их конструкции специальной цанги, выступающей в роли распорной втулки. Резьбовое отверстие в цанге, на боковой поверхности которой имеются продольные разрезы, имеет конусообразную форму. При вкручивании в такое отверстие шпильки или винта цанга разжимается, надежно фиксируясь внутри посадочного отверстия.

Очевидно, что в использовании анкерных болтов нет ничего сложного, для этого не нужны специальные навыки, сложное и дорогостоящее оборудование. Главное, на что следует обращать внимание при необходимости применения такого крепежного элемента, – это его правильный выбор. Только в этом случае вы сможете получить при помощи анкерного болта надежное и долговечное соединение различных предметов с элементами строительных конструкций.



Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

Какие бывают анкера и как они работают

Немецкое слово anker, а также английское anchor переводится как якорь. С помощью подобного рода якорей производится крепление всевозможных предметов и несущих конструкций к стенам, изготовленным из материала, характеризующегося повышенной механической прочностью. Это прежде всего бетон, кирпич, камень, дерево, иногда даже пластик. Но в первую очередь, конечно, такой тип соединения применяется для крепления чего-либо к железобетонной стене, поскольку прочность железобетона такова, что любой другой тип соединения в этом случае просто не работает.

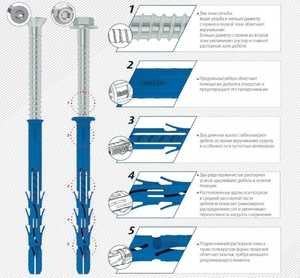

Необходимо отличать анкер от дюбеля. Последний является более простым и более примитивным типом соединения и, соответственно, менее надёжным, чем анкер.

У любого анкерного соединения выделяют две основные части. Первая часть не распорная, которая не участвует в закреплении, и вторая часть — распорная или рабочая, которая благодаря способности изменять свои размеры надёжно фиксирует болт в твёрдой стене, поле или потолке.

Также рекомендуем прочитать:

Содержание материала

Типы анкеров

Существует две очень большие группы анкерных конструкций.

Анкера универсальные, которые могут применяться практически в любой несущей поверхности, а также анкера специальные, которые применяются для решения очень узкоспециализированных задач. Как правило, подобные виды выпускаются ограниченными партиям и известны в первую очередь соответствующим специалистам (например, анкера зубные).

Мы будем вести речь об универсальных, которые активно используются при монтаже различных строительных конструкций. Такие соединения подразделяются на очень большое количество разновидностей. Виды анкеров для бетона. В зависимости от конкретных задач, которые ставятся перед этим соединением различают:

Распорные анкера

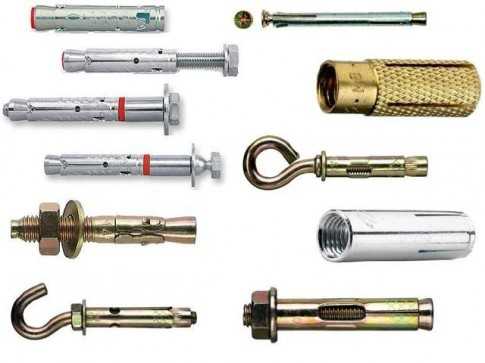

Анкера для бетона разновидности

С гайкой

Это самое простое соединение. Основу его конструкции составляет резьбовая шпилька с конусообразным концом, распорная втулка с боковыми прорезями и гайка. С помощью этой гайки болт фиксируется в посадочном отверстии.

Принцип действия такого соединения очень прост и как следствие этого сама конструкция очень надёжна. Устройство помещается в заранее просверленное отверстие. Диаметр отверстия должен соответствовать поперечному размеру распорной втулки. Во время закручивания гайки резьбовой элемент начинает втягиваться в отверстие втулки, разжимая её своим конусовидным наконечником. В результате увеличившаяся в диаметре распорная втулка надёжно фиксирует болт в посадочном отверстии.

Подобные устройства эффективны лишь в материалах с очень плотной структурой. Иными словами, такие анкера лучше всего применять на бетонных, каменных или кирпичных поверхностях.

С крюком

Конструктивно это то же самое соединение. Верхняя часть болта имеет вид крюка. Подобные устройства используются прежде всего для монтажа всевозможных навесных конструкций, как-то люстры, светильники, кашпо, обогреватели и пр. Удобство подобного рода соединений состоит в том, что монтируемая конструкция в случае необходимости может быть легко снята со своего места.

С кольцом

Принцип действия тот же самый. От предыдущих соединений подобный вид отличается тем, что верхняя часть болта выполнена в виде кольца. Подобные виды анкеров используются для подвешивания различных конструкций к потолку или стенам, для закрепления тросов, канатов, растяжек и пр.

Двухраспорные

Имеют в своей конструкции две распорные втулки, которые разжимаются в процессе закручивания болта. Особенность действия этой конструкции состоит в том, что во время закручивания болта одна распорная втулка входит во вторую и тем самым её разжимает. При этом первая втулка, в которую непосредственно входит болт, также разжимается. В результате такие соединения обеспечивают большую площадь сцепления со стенками посадочного отверстия. Следствием этого является тот факт, что двухраспорные анкера можно использовать для монтажа в пористых материалах. Например, в пено или газобетоне.

Клиновые

Это ещё одна разновидность стандартной анкерной конструкции. Особенность этой конструкции состоит в том, что в распорной втулке находится не резьбовая шпилька, а клиновидный элемент. Этот элемент принимает на себя воздействие болта при закручивании и, в свою очередь, давит на стенки распорной втулки. У подобного вида анкеров достаточно сложная конструкция, которая обуславливает их высокую цену. Что является причиной того, что клиновые анкера не нашли широкого применения в строительстве.

Забивные анкера

В этой конструкции отсутствует резьбовой элемент. Что делает этот вид соединения абсолютно не похожим на все рассмотренные до этого. Разжимание распорной втулки происходит не за счёт резьбовой шпильки, а с помощью специального ударного устройства. Во время монтажа такого соединения в посадочное отверстие помещается только одна втулка. Втулка разжимается с помощью специального ударного элемента (этот элемент обычно называют «гвоздём»). После того как втулка надёжно зафиксировалась в посадочном отверстии, ударный элемент из неё извлекается. И после этого вкручивается анкерный болт.

Подобные устройства часто используют для того, чтобы забивать их в пол и затем фиксировать с их помощью всевозможные элементы напольного дизайна.

Химические анкера

В этом случае анкерный болт фиксируется в посадочном отверстии с помощью специального клея. Как правило, используют двухкомпонентный клей, отличающийся повышенной надёжностью при применении его именно в бетонных конструкциях. Одна часть такого клея состоит из цемента, вторая из полимерной смолы. Цемент, содержащийся в клее, вступает в соединение с цементом строительной конструкции, обеспечивая крепкую и надёжную связь. В то время как полимерная смола придаёт жёсткость и твёрдость соединения с анкерным болтом.

Химические анкера активно применяют для монтажа конструкций из пористых материалов. Например, из пенобетона или из газобетона. Обычные анкера в этом случае малоэффективны из-за низкой прочности этих материалов и их пористой структуры.

Закладные анкера

Этот тип анкеров стоит особняком по отношению ко всем остальным многочисленным типам анкерных соединений. Данный вид анкерного соединения характеризуется самой высокой надёжностью. Одновременно установка подобного типа анкеров сопряжена с определёнными сложностями, проистекающими из специфики установки. Дело в том, что закладной болт устанавливается в стену, которой на момент установки анкера ещё не существует. Такой парадокс. Болт крепится на арматурном каркасе будущей железобетонной стены либо устанавливается в каменной стене в процессе её возведения.

Размеры анкеров

Типовая маркировка анкерного соединения выглядит примерно так: м8 10*100

Расшифровывается это обозначение очень просто:

  • м8 означает, что диаметр резьбы болта составляет 8 мм;
  • цифра 10 указывает диаметр отверстия, которое необходимо будет просверлить;
  • цифра 100 — это длина анкерного болта. Все размеры даны в миллиметрах.

Чаще всего в быту используются анкерные болты с резьбой от м6 до м12 и длиной до 180. Безусловно, существуют и другие размеры как в большую, так и в меньшую сторону. Но все они относятся уже к узкоспециализированному роду деятельности и в быту, как правило, не находят применения.

Особенности монтажа анкерных соединений

Как пользоваться анкерными болтами. Правильно установить, забить, вкрутить. Надёжность крепления анкерного соединения определяется целым рядом факторов.

  • Качество материала, из которого изготовлена строительная конструкция.
  • Тип и размеры анкерного соединения, которые подбираются в соответствии с теми нагрузками, которые будет испытывать в процессе эксплуатации закрепляемый элемент.
  • Подготовка места для анкерного соединения и соблюдение технологии установки.
  • Прочностные характеристики анкерного болта.

Монтаж анкерных систем осуществляется в различные поверхности, изготовленные из материалов с высокими прочностными характеристиками. Сюда в первую очередь относятся железобетонные конструкции.

  • Фундаменты из железобетона.
  • Кирпичные и железобетонные перегородки и стены.
  • Железобетонные плиты перекрытия.

Конструктивными элементами, которые крепятся при помощи анкерных болтов, чаще всего являются:

  • подвесные потолочные конструкции
  • люстры и светильники
  • деревянный брус, который применяется в качестве элементов напольной или потолочной конструкции
  • лестничные конструкции
  • балки металлопроката различных размеров и веса.

101sovet.guru

Виды анкеров

Главная страница > Крепеж и метизы > Анкеры и дюбели

Видов анкеров на самом деле не так много, поскольку все они объединены одним и тем же (в большинстве случаев) принципом действия. Поэтому иногда некоторые авторы описывают одновременно и дюбели, и анкеры, как один вид крепежа. Однако на самом деле дюбель (кроме дюбель-гвоздя) используется обычно только в комплекте с другим крепежом, приобретаемым отдельно (обычно это шурупы, саморезы различных типов и пр.), тогда как анкер – самостоятельный вид крепежа, состоящий из двух, иногда и трех, разных элементов. Как правило, элементы от одного вида анкера нельзя использовать с другим видом и/или модификацией того же диаметра и длины. Причем элементы эти иногда неразъемные, и отделить их от друга можно только грубым механическим способом. В магазинах отдельно друг от друга данные элементы не встречаются. В данной публикации мы разберем их все.

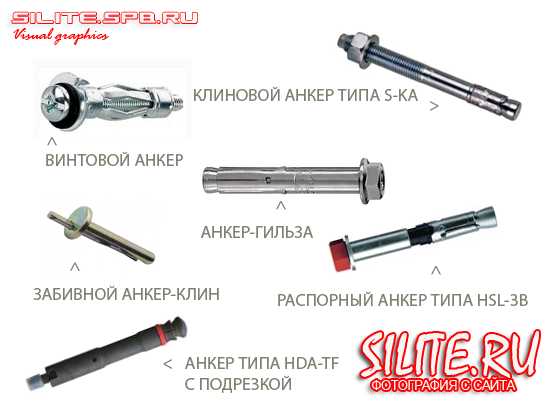

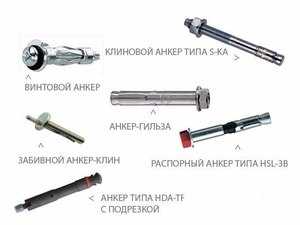

1. Клиновой анкер, или «анкер-шпилька» – довольно распространенный вид, в основном применяемый при наружных работах, чаще в промышленном строительстве. Клиновые анкера предназначены для производства сквозного монтажа через устанавливаемый на основание материал – таким способом крепят, например, стойки рекламных и газетных щитов к фундаментам, различные информационные носители – к стенам зданий и сооружений, осветительную арматуру разнообразных типов, консоли для складирования арматуры, профильной трубы и так далее. В быту данный вид может пригодиться при установке спортивных снарядов: боксерской груши, например, а также кронштейнов под тяжелую аппаратуру. Для установки нужно просверлить отверстие, забить в него анкер (лучше киянкой, чтобы не повредить резьбу), а затем затянуть гайку гаечным ключом, в процессе чего распорное кольцо на задней части разожмется. Различают электрооцинкованный тип, горячеоцинкованый тип, и кислотоупорный тип (КАН). Есть также и желтопассированный вариант изготовления.

2. Винтовые анкеры конструктивно очень схожи с клиновыми, однако вместо гайки имеется винт, который к тому же утапливается во втулку, что может быть удобно для осуществления полускрытого монтажа (окна, двери, перегородки). Различают электрооцинкованный тип и нержавеющий.

3. Забивной анкер-клин устроен несколько проще: это простая стальная шпилька со стопорной шляпкой и клин, в этой шляпке подвижно укрепленный. Бурим отверстие, вставляем туда анкер-клин и забиваем его молотком – клин передвигается вдоль шпильки, и происходит расклинивание. Примитивно, но действенно, да и устанавливается легко. Изготавливается оцинкованным.

4. Анкер с подрезкой применяется для крепления в твердые полнотелые основания: бетоны различных видов (в том числе т. н. «растянутая зона»), природный камень, бут и так далее. Выпускаются: нержавеющий тип, гальванизированный тип, оцинкованный тип. Принцип действия сходен с клиновыми анкерами.

5. Распорный анкер, распорник работает следующим образом: поместив его в отверстие, нужно начать закручивать головку болта (есть версии и с винтами), после чего распорное кольцо на задней части будет разжиматься. Предназначен для крепления в жестких полнотелых основаниях. Выпускаются оцинкованный и желтопассированный типы.

6. Анкер-гильза представляет собой металлическую гильзу с болтом, снабженную просечками. Когда вы закручиваете болт, гильза разжимается по просечкам, и анкер расклинивается в отверстии. Предназначен для установки в жесткие полнотелые основания (бетон, кирпич, бут, гранит и т. д.)

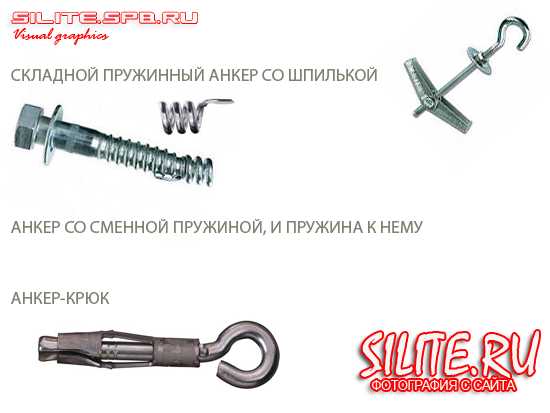

7. Складной пружинный анкер со шпилькой применяется для крепления в запреградном пространстве, например, внутри подшивного потолка (через стойку профиля), через глухую перегородку, или в пустотелых материалах, имеющих достаточные пустоты. Просверливается отверстие, в которое помещается пружинный анкер в сложенном виде. После того, как его лепестки проникают в пустоты, они раскладываются в них, удерживая деталь. Для окончательной фиксации необходимо затянуть гайку ключом.

8. Анкер со сменной пружиной предназначен для монтажа временных конструкций, например, при установке опалубки. Монтируется при помощи гайковерта, причем пружина служит средством расклинивания и может быть заменена на другую после выкручивания анкера. Выдерживает довольно большие нагрузки.

9. Анкер-крюк употребляется для создания подвесов и растяжек. Отличие его от других видов анкеров в том, что вместо болта или винта в него встроен крюк (прямой или качельный) или кольцо. Принцип действия: клиновой, рамный. Есть также интересные модификации, которые расклиниваются при приложении нагрузки (используется рубашка с просечками под углом), но они применяются редко. Данный вид выпускается оцинкованным, желтопассированным, нержавеющим.

10. Забивной анкер для газобетона исключительно прост в применении – он просто забивается молотком, и все. Предназначен для подвеса инженерного оборудования (водо- и газопроводы, обогреватели, кондиционеры и т. п.) в пористые бетоны.

11. Рамный анкер изготавливается из металла и представляет собой винт со шлицом и конусной гайкой, «упакованный» в разрезанную стальную тонколистовую втулку. При затягивании винта втулка распирается конусом вначале в основании, а затем и в прикрепляемой к нему конструкции. Подобные дюбели используются для крепления разнообразных листовых материалов и профиля; также можно производить на них монтаж дверей или окон, но из-за высокой степени деформации материала (нужно высверливать отверстия большого диаметра, забивать дюбель молотком) и сложности регулировки зазора между шляпкой винта и основанием, что часто весьма актуально при установке оконных и дверных коробок, такое применение не очень распространено.

12. Анкер-шуруп используется для непосредственного бездюбельного вкручивания в полнотелые основания – бетон, мрамор, природный камень, бут, дерево и так далее. Принцип действия его прост: сверлится отверстие, а затем вы берете анкер-шуруп и закручиваете его туда. Специальная конфигурация резьбы позволяет такому шурупу надежно расклиниться. Закручивать можно вручную, но при больших объемах лучше механизировать процесс, так как физическое усилие нужно немаленькое. В зависимости от типа передней части (головка бывает под шестигранник, под гаечный ключ или «звездочку», встречается и шпилька с гайкой, которую нужно затянуть при установке) монтаж ведется при помощи гайковерта, шуруповерта либо электродрели.

13. Анкер регулировочный по высоте (лифт регулировочный, анкер-домкрат, винтовая опора, компенсатор усадки) представляет собой специфическое крепежное изделие из двух сравнительно толстых (до 6 мм.) металлических пластин, насаженных на шпильку, снабженную метрической резьбой, с гайкой и шайбой. Собственно, он мало похож на другие виды анкеров, за исключением одного: принцип действия его аналогичный, а именно – расклинивание в процессе затягивания гайки.

Регулировочный анкер устанавливается под основания колонн, стропила и прочие элементы, а затем натяжением гайки регулируется зазор. Предназначена эта конструкция для компенсации усадки деревянных зданий и сооружений – с помощью регулировочных винтов можно как бы растягивать их в нужной пропорции.

14. Закладные анкеры устанавливаются в бетонные конструкции в процессе заливки. Они имеют шпильку (шток), которая с одной стороны оканчивается чашкой (также она может быть снабжена резьбой, как наружной, так и внутренней), а с другой – поперечиной, которая, собственно, и удерживает данный тип крепежа в стене или потолке. Используются такие конструкции для самых разных целей, например, для подвеса инженерных систем или коммуникаций. При крайней необходимости можно изготовить такую закладную самостоятельно при помощи электросварки. Существует усовершенствованная модификация этого вида под названием «анкерный болт», о чем рассказано ниже.

15. Анкер фундаментный (фундаментный болт, анкерный болт, болт с анкерной плитой) используется для закрепления различных конструкций на фундаментах зданий и сооружений. Используется практически во всех видах строительства, как в монолитном домостроении, так и в деревянном, при сооружении гражданских, промышленных и военных объектов. Представляет собой шпильку с резьбой по обеим сторонам (обычно внушительной длины и толщины), с одной стороны которой навинчена гайка, а с другой – т. н. «анкерная плита» (стальной квадрат).

Бывают также и другие модификации фундаментных болтов: например, на верхней части может быть две или даже три гайки с шайбами, посредством чего можно крепить, например, листовые материалы друг над другом в несколько уровней. Есть анкеры и без плиты – в этом случае шпилька в нижней части загнута Г-образно, и резьбы не имеет. Встречается также вариант и с L-образной шпилькой. Фундаментный анкер, как правило, закладывается в бетон на этапе заливки фундамента.

Мы рассмотрели в данной публикации 15 различных видов анкеров, используемых в самых разнообразных областях гражданского и промышленного строительства. При правильном подборе любой из них является чрезвычайно эффективным и долговечным типом крепежа как для легких, так и для тяжеловесных конструкций. Несколько отстоит от всего этого так называемый химический анкер, о котором будет особо рассказано в следующей статье.


silite.spb.ru

Какие бывают виды анкера. Принцип работы и забивания анкера

Множество монтажно-строительных работ требуют прикрепления к конструкциям из хрупких и твердых материалов (кирпича, бетона) других элементов.

В таких случаях применяется металлическое изделие, называемое анкер, принцип действия которого заключается в создании требуемой сцепляющей силы между основанием и прикрепляемым изделием. Такой тип крепежа характеризуется надежностью, прочностью и простотой, поэтому его чаще всего используют для фиксации крупных и массивных элементов.

Принцип функционирования

Различают 3 принципа работы анкера:

  • механическая блокировка,
  • использование сил трения.

Для анкеров, использующих механическую блокировку, требуется формирование отверстий специальной формы (с внутренней полостью). Поэтому этот способ также называется анкеровкой формой.

Силы трения применяются в анкерах распорного типа, которые делятся на две категории: с контролем перемещения или крутящего момента. Монтаж первых производится забиванием конуса во втулку молотком, а вторых – разжиманием конуса к стенкам отверстия путем втягивания его во втулку с помощью крутящего момента.

Какие бывают анкера

Хотя по принципу действия различают лишь 3 типа анкеров, но по конструктивному признаку их можно разделить на большее число групп: клиновые, забивные, с гайкой, крюком, кольцом и т. д. Такое разнообразие позволяет легко подобрать наиболее эффективный крепеж для каждого конкретного случая.

Например, одним из самых распространенных является анкер клиновой, принцип работы которого заключается в распирании втулки (гильзы) клином при затягивании гайки. При этом диаметр отверстия в материале основания должен строго соответствовать размерам анкера, обеспечивая максимальную силу трения между распертой втулкой и внутренней поверхностью отверстия.

Также широко распространен принцип забивания анкер-клина, заключающийся в контролируемом распирании сердечника конусной формы в сегментированной втулке.

Другой разновидностью этих крепежных изделий являются потолочные анкера, конструктивно состоящие из металлического стержня, снабженного стопорной шляпкой и клинообразным хвостовиком, и распорного клина. Их монтаж выполняется забиванием стержня в отверстие и последующим забиванием распорного клина заподлицо со стопорной шляпкой.

Более сложными являются втулочные анкеры, состоящие из стальной втулки, внутри которой установлена распорно-тяговая система. Ее элементами являются конусная шпилька и фланцевая гайка. Такая конструкция обеспечивает большую универсальность таких анкеров, что существенно расширяет сферы их применения. Их устанавливают в подготовленные отверстия и путем затягивания гайки или болта прижимают сегментированную втулку к внутренним стенкам отверстия.

При этом следует учитывать, что при большем моменте затяжки увеличивается не только надежность крепления на вырыв, но и нагрузка на материал основания. Поэтому важно до начала монтажных работ разобраться, как работает анкер и в каких областях целесообразно применение того или иного его типа.

К примеру, вышеописанные типы анкеров (использующие силу трения) не приспособлены для фиксации в пустотелых или тонкостенных строительных конструкциях. В таких случаях целесообразно крепление по принципу внешнего или внутреннего упора с помощью винтов Молли и самоустанавливающихся складных пружинных или опрокидывающихся анкеров.

Видео:

 Loading …

Спасибо Вам за добавление этой статьи в:

rmnt.net

Анкерные болты по бетону — разновидности по способу установки

Еще не так давно в качестве крепежных элементов применялись пробки-чопы из дерева, которые приходилось забивать в предварительно подготовленные отверстия. Такие изделия были ненадежными и недолговечными, так как древесина усыхала, что приводило к разбалтыванию крепежей. Пластмассовые дюбели также не нашли широкого применения, они не могли выдерживать большой вес. На смену деревянным и пластиковым изделиям пришли современные анкерные болты, которые значительно упрощают монтаж навесных конструкций и не выскальзывают из бетона.

Чтобы более детально разобраться, что такое анкер, рассмотрим классификацию этих крепежных элементов.

Разновидности анкерных болтов

Прежде всего, анкерные крепежи отличаются по способу действия. Они бывают:

  • Химическими. Такие изделия представляют собой капсулу с клеем, которая закладывается в отверстие. Как только анкер начинает вкручиваться в стену или любую другую поверхность, капсула раздавливается и клей полимеризируется, надежно фиксируя крепежное изделие. Химический анкерный болт для бетона незаменим для пустотелых плит перекрытия. Однако, такие изделия отличаются высокой стоимостью, поэтому они не так популярны. Еще один минус – после установки анкера придется некоторое время ждать, пока клей не «схватится».
  • Механическими. Болты этого типа крепятся за счет распорной силы, при вкручивании изделий в бетонную массу. Крепежи этого типа стоят дешевле и используются намного чаще.

В свою очередь, механический анкерный болт может быть:

Клиновым

Клиновой анкер (КА) крепится благодаря специальному клину, расположенному на внутреннем конце его гильзы. При забивании крепеж распирает гильзу, благодаря которой элемент надежно фиксируется.

Также в продаже встречаются анкерные болты клинового типа с гайкой, в которых расклинивание осуществляется благодаря отдельному стержню. После фиксации крепежа он удаляется из отверстия, а на его место устанавливается специальная шпилька.

Анкерный болт с гайкой бывает электроцинкованным (КА), кислотоупорным (КАН) или горячецинкованным (КАК). Также к крепежам этого типа можно отнести винтовой анкер из «нержавейки» (RAR).

Забиваемым

Забиваемые анкеры отличаются простотой конструкции – в них нет клина. Крепеж осуществляется благодаря особым краям гильзы, изготовленным из более мягкого металла, которые деформируются в процессе забивания гильзы.

Чтобы закрепить такой анкер не нужно с точностью до миллиметра вымерять место сверления, отхождения по диаметру и глубине также допускаются.

Такой тип анкера подойдет для кирпичной кладки, природного камня и монолитных бетонных поверхностей.

Разжимным

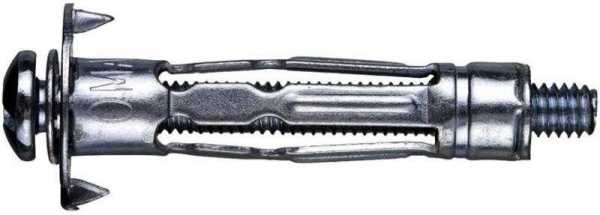

Разжимной анкер (или «бабочка») применяется для тонкостенных и листовых материалов. Конструкция такого крепежного элемента отличается наличием прорезей, расположенных посередине гильзы. В процессе закручивания винта, его задняя часть начинает продвигаться по резьбе, а гильза деформируется, образуя тем самым своеобразные лепестки, прижимающие анкер (на фото очень хорошо видны эти элементы).

Главное преимущество «бабочки» заключается в том, что изделие можно демонтировать в любой момент. Для этого не придется выполнять алмазную резку бетона и другие трудоемкие работы.

«Бабочка» подходит для гипсокарона, пластика и ДВП. Если в стене присутствуют металлические элементы (арматура), то перед установкой анкеров в бетон необходимо удалить армирующие частицы.

Распорным

Распорные анкерные болты по бетону считаются наиболее популярными, благодаря простоте их использования. При их установке не требуется точно соблюдать допуски, глубину и диаметр отверстия. Действует это устройство по принципу цангового расширения гильзы за счет вкручивания в нее конусообразной втулки.

Также существует двухраспорный анкер для бетона, в котором присутствуют сразу две движущиеся муфты. Благодаря такому «строению» изделие отличается повышенной прочностью крепления.

Такие типы анкеров применяются только для бетона и полнотелого кирпича.

Кроме этого в продаже можно найти специальные изделия оснащенные крюками и кольцами. Анкерная петля очень удобна для монтажа осветительных приборов и коммуникаций.

Для производства крепежных анкеров чаще всего используется нержавеющая сталь, покрытая слоем антикоррозийного состава. Изделия могут быть разных размеров.

Размеры анкерных болтов

Существует стандартная маркировка, которая обозначает размер анкеров. Например, если на изделии стоит обозначение М10 12х100, то оно расшифровывается следующим образом:

  • М10 (иногда указывается без буквы) обозначает, что диаметр резьбы болта составляет 10 мм.
  • Цифра 12 – это диаметр отверстия в мм, которое необходимо просверлить, чтобы установить анкерное крепление.
  • 100 – это длина анкерного болта в мм.

Для бытовых целей, чаще всего используют изделия размером от М6 до М12 и длиной до 160 мм. Более длинные болты применяются в качестве специализированных креплений.

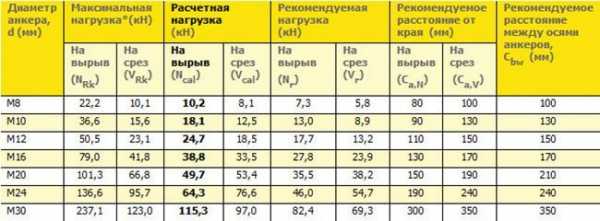

Если говорить о нагрузке, которую выдерживает анкерный крепеж, то даже самый маленький анкер длиной 18 мм, способен выдержать порядка 800 кг. Обычно этот параметр определяется исходя из следующих характеристик анкера для бетона:

  • выравнивающей силы – от 10,5 до 18,3 кН;
  • изгибающего момента – от 5,2 до 25,7 Нм;
  • крутящего момента – от 10 до 40 Нм.

Если показатели изделий не превышают этих значений, то они надежно прослужат на протяжении долгого срока.

От того насколько правильна была произведена установка анкерных болтов в фундамент и любую другую поверхность, также будет зависеть срок службы и надежность крепежных элементов.

Технология установки анкеров

Рассмотрим подробнее, как крепить анкерный болт в бетонной поверхности. Для этого необходимо выполнить следующие шаги:

  1. Рассчитайте длину крепежного болта. Для этого оцените состояние стены, если на нее нанесен отделочный материал, то крепежный элемент должен обладать большей длиной, так как штукатурный слой слишком хрупкий, он не способен удержать болт. Таким образом, если на стене есть слой отделочного материала толщиной в 20 мм, то длина анкерного крепежа должна быть не менее 70 мм.
  2. Выберите сверло, которое будет на 0,5 мм меньше диаметра болта (чтобы гильза заходила в стену с усилием).
  3. Нанесите разметку на поверхность, учитывая расстояние между анкерными болтами. На этом этапе внимательно все вымеряйте, так как в ситуации просчета, снять установленный крепеж будет сложно.
  4. Просверлите с помощью перфоратора (можно использовать ударную дрель) отверстие в стене или полу. Лучше всего применять для этого специальный твердосплавный наконечник. Если вы сверлите кирпичную стену, то лучше не использовать ударного оборудования, чтобы не разрушить кладку.
  5. Очистите подготовленное отверстие от пыли и частиц цемента. Для этого сначала удалите крупные остатки бетона щеткой, а затем избавьтесь от более мелких частиц при помощи пылесоса или баллона со сжатым воздухом.

  1. Забейте молотком гильзу в отверстие. Наносить сильные удары не стоит, иначе вы можете повредить крепежный элемент. Если молотком забить изделие не получается, то необходимо немного расширить отверстие, повторно пройдясь по нему сверлом.
  2. Вкрутите в гильзу шпильку анкера и накрутите на нее гайку. Когда гайка дойдет до гильзы, начните закручивать ее специальным динамометрическим ключом (отвертка не подойдет). Сначала сделайте 1-2 не сильных оборота, после этого потребуется больше усилия, так как втулка начнет заходить в гильзу.
  3. Обратите внимание на упаковку от анкеров, на ней должно быть указано максимальное количество оборотов и усилие, с которым необходимо работать ключом.
  4. Не закручивайте болты «до упора», так вы нанесете минимальное повреждение поверхности, особенно если вы используете анкер для газобетона или для других легких и пористых бетонов.

Иногда случается, что гайка, в процессе установки «утопает» в штукатурке. Если вы используете гайку на резьбовой шпильке, то можно смело продолжать устанавливать элемент, пока она полностью не «уйдет» в стену. Чтобы зафиксировать крепеж, достаточно просто использовать другую гайку, которую можно накрутить поверх «ушедшей» в стену.

В заключении

Сегодня в продаже есть крепежи для самых разных материалов, поэтому вы легко сможете подобрать анкер для пустотелых перекрытий, кирпичных стен и монолитного фундаментального основания. Главное, правильно рассчитать глубину, на которую нужно забивать болты и избавиться от мешающихся кусков арматуры, находящихся в стене.

zamesbetona.ru

Надежный крепеж: виды анкеров для стен и пола

Думая о надежном крепеже для бетона или кирпича, многие выбирают дюбель, почему-то забывая об анкерном болте. С его помощью надежно фиксируются довольно тяжелые конструкции. В основу работы системы положен принцип сопротивления материала разрушению, который включается благодаря конструкции своеобразного якоря на крайнем участке гильзы.

Коротко об анкерном крепеже

Типичный крепежный болт представляет собой металлический стержень из легированной стали, длина которого обычно находится в пределах от 45 до 220 мм. Практически все виды анкеров для стен имеют болт с шестигранной головкой и нарезной резьбой. Принцип анкеровки осуществляется благодаря именно этому болту, по которому ходит коническая гайка, ограниченная втулкой с прорезями.

Метод крепления детали определяется параметрами полезных нагрузок, которые и осуществляют его прочную фиксацию в конкретном материале. Это могут быть и силы трения, и противодействия в упорной системе, и адгезия при участии химических веществ. Таким образом, закрепить нужную конструкцию будет не сложнее, чем покрасить ОСБ внутри дома.

Прежде, чем как установить анкер в бетон, не помешает ознакомиться с его сновными техническими характеристиками, которые заключаются в следующих параметрах:

  • Маркировка, где указаны внешний и внутренний диаметр, а также длина детали.
  • Вырывающая сила, выражается в килоньютонах. Показатель предполагает два типа вырывающих сил, которые предполагают: частичный выход болта и сохранение фиксирующей конструкции, а также полное ее разрушение.
  • Допустимый изгибающий момент по отношению к диаметру стержня болта – от 5,2 до 25,7 Нм.
  • Крутящийся момент находится в пределах от 10,0 до 40,0 Нм.

Иногда допускается производство нестандартных изделий. Например, анкерное крепление к полу в определенных случаях должно учитывать технологии и конструкционные особенности объекта. В данном случае проект разрабатывается по условиям СНиП 2.09.03. Оптимальный крепеж подбирают, учитывая диаметр и длину крепежной детали. В большинстве случаев эти значения указаны в маркировке:

  1. Значение 1 – внешний диаметр.
  2. Значение 2 – диаметр анкерного болта.
  3. Значение 3 – длина детали общая.

Информации, представленной в таблице, вполне достаточно для оптимального выбора нужного крепежа. Допустим, анкерные болты для кирпича имеют не только определенные монтажные особенности, но и несут конкретную функциональную нагрузку. К примеру, узел с кольцом предназначен для подвешивания люстры или каната.

Популярные виды металлических анкеров для стен и напольных поверхностей

Крепежные изделия представлены в различных конструктивных исполнениях. В строительстве используются как универсальные изделия, так и болты, предназначение которых состоит в решении специализированных задач. Чтобы грамотно выбрать крепеж, нужно разбираться не только в его разновидностях, но и знать, для каких случаев нужен тот или иной элемент.

С гайкой

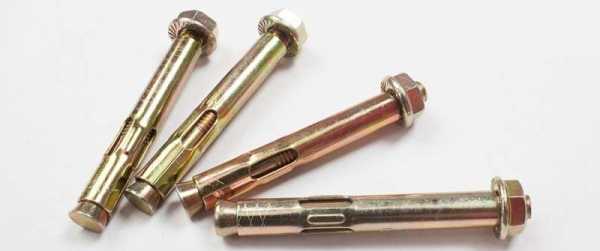

Наиболее простой вид крепежа, состоящий из шпильки и клина в гильзе из металла. В центральной части гильзы есть прорези до самого клина и уплотняющие наплывы. В рабочее состояние конструкция приводится путем вращения гайки. Габариты клина подобраны так, что диаметр основания конуса соответствует внешнему диаметру гильзы.

При выборе вида анкеров для бетонных или кирпичных стен следует учитывать, что болты изготавливают из разных сталей. Учитывая это, их используют в местах с повышенной влажностью, сухих помещениях и в агрессивных средах. Длина изделий может достигать 300 мм, а диаметр – 28 мм. Так что можно смело организовать даже крепление сейфа в квартире или в офисе.

По аналогичной схеме работает болт с потайной головкой. Роль гайки выполняет винт со шляпкой под крестовую или шлицевую отвертку. Рабочая нагрузка не должна превышать 25% от максимального режима на вырывание.

Клиновой

Если начинающий строитель еще не знает, какие бывают анкера для крепления тяжелого оборудования, то стоит рассмотреть клиновой крепеж. Конструктивно этот тип чем-то напоминает предыдущий, лишь с тем различием, что болт имеет короткую муфту, которая надета на шпильку перед клином. Принцип монтажа заключается в следующем:

  • Перфоратором сверлится отверстие соответствующего диаметра.
  • Гильза вставляется в отверстие.
  • Закручивая гайку, шпилька тянет клин и распирает лопасти гильзы.

Этот вид крепления идеален при монтаже агрегатов на кирпичную или бетонную основу. Гарантией прочного соединения выступают силы трения и упор расширенных элементов.

С кольцом

Основные виды анкерных болтов включают изделие с кольцом, которое используется для крепления подвесных агрегатов и конструкций. Элемент представляет собой шпильку с кольцом на одной стороне, и резьбой с другой. Она комплектуется гайкой и шайбой для надежной фиксации.

Клин Bierbach

Данный вид выполнен в форме гвоздя с пазом, внутрь которого забивается металлический клин. В основном механизм применяется для фиксации потолочного профиля, рам и подвесных потолков. Но в некоторых случаях таким анкерным креплением с клином монтируют коммуникации к полу или стене.

Особенно ценится в строительстве противопожарная устойчивость бирбаха. Во время пожара крепеж из металла не позволит потолочной конструкции упасть, как это обычно случается в системах с пластиковыми дюбелями.

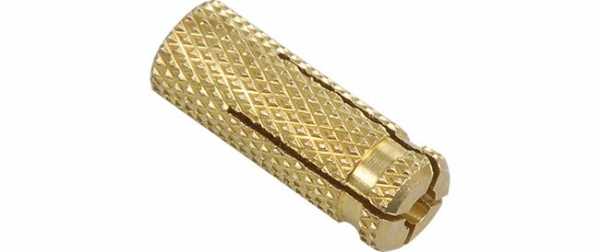

Забивной

Представляет собой небольшую гильзу с внутренней резьбой и конусной полостью. На конце сделаны четыре прорези с наружным рифлением. Крепеж вбивается в отверстие с применением специальной насадки, после чего в него вкручивается болт или винт.

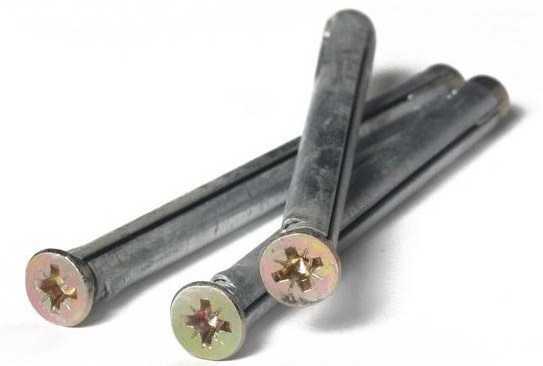

Рамный

Конструкция состоит из гильзы, винта и конической гайки. Закручивая винт, гильза внутри отверстия расширяется и происходит «якорение». Традиционно используют такой анкерный болт для кирпичной стены при установке дверных блоков и оконных рам.

Винтовой

Специальный тип для фиксации элементов в материалах со слабой прочностью, например, в блоках с высокой пустотностью. Гильза имеет прорези, которые ослаблены вырезами, а на конце закручивается гайка. Когда винт закручивается, то гильза деформируется. Ламели разжимаются, насколько им позволяет специфика материала основания.

Чем выполнить анкерное крепление к бетонному полу сейфа?

В нынешних реалиях все чаще возникает вопрос, как закрепить сейф в квартире, потому что, во-первых, не все торговцы предлагают такую услугу, а во-вторых, многие предпочитают сделать монтаж самостоятельно. Закрепление сейфа обычно делается в целях несанкционированного выноса. Наиболее надежно это удается сделать с помощью якорных болтов на цементно-песчаной или бетонной стяжке.

Нормативные условия по монтажу сейфов регулируются ГОСТ Р 50862-2005. Для крепежа используют анкерное клиновое крепление к полу, которое способно выдержать от 500 до 3 000 кг нагрузки на разрыв. Оптимальная длина болтов составляет 100-300 мм, а диаметр – от 8 до 20 мм. При монтаже нужно учитывать следующие условия:

  • Толщина перекрытия или основания пола должна быть не менее 150 мм.
  • При необходимости засверливания отверстий в местах, не предусмотренных конструкцией, следует учитывать, что в огнестойком или засыпном сейфе нарушать герметичность нельзя.
  • Самостоятельное нарушение целостности корпуса может привести к прекращению действия сертификата.

stroimass.com
