Укладка теплого пола под плитку своими руками

Ошибочно полагать, что напольные системы обогрева — излишняя роскошь. Скорее, это комфорт и экономия, особенно в тех комнатах, где планируется устройство покрытия из кафеля. Объясняется это просто: керамические изделия хорошо проводят тепло, поэтому греющие элементы в полу будут функционировать весьма эффективно. Надо сказать, что укладка теплого пола под плитку очень уместна при новом строительстве или замене старого напольного покрытия. В данной статье мы и расскажем о том, как выбрать и установить напольное отопление под кафельную плитку.

Какой тип теплого пола лучше подойдет под плитку

Для того, чтобы качественно сделать теплый пол под плиткой, следует выбрать тип нагревательных элементов из двух возможных вариантов:

• электрические;
• водяные.

В квартирах с централизованным теплоснабжением устраивать водяной напольный обогрев не имеет смысла. Подключать контур к центральному стояку, как и к сети ГВС, запрещается нормативными документами

, поскольку это считается вмешательством в работу данных систем. По этой причине для плитки более всего подойдет электрический теплый пол. Его потребляемая мощность будет невелика, что вполне приемлемо для квартирной электросети. Опять же, греющий контур всегда можно выключить на то время, когда ванная не используется.

Другое дело, когда в  частном доме установлен индивидуальный источник тепла. Тогда нет смысла оплачивать электроэнергию, а проще установить теплый пол с водяными нагревательными элементами. Такое решение вполне логично, если в смежных комнатах тоже планируется выполнить водяные контуры, или же здание находится на стадии строительства и полы в ванной еще не сделаны. Здесь надо учесть один момент: в связи с тем, что теплопроводность керамического покрытия лучше, чем у деревянного паркета, линолеума или ковролина, шаг укладки труб контура под плитку должен быть больше (до 35 см).

Общие рекомендации по монтажу

Невзирая на то, что технология укладки электрического теплого пола под плитку отличается от монтажа водяной напольной системы, у них есть общие моменты и они весьма важны. Речь идет о качественной подготовке основания. Вне зависимости от типа применяемых нагревательных элементов процедуру надо выполнить очень тщательно, поскольку от этого зависит долговечность и эффективность работы напольного обогрева.

Поверхность бетонного основания должна быть максимально ровной. Выступы и наплывы бетона придется удалить, а выбоины и углубления – заделать цементно-песчаным раствором. Бывает, что количество дефектов слишком велико, в этом случае можно выполнить поверх некачественного покрытия тонкий слой бетонной подготовки с наполнителем из гравия или шлака. Чтобы впоследствии установить терморегулятор, в стене делается углубление, а под ним – строб под провода для присоединения контура и датчика температуры.

Следующий важный момент заключается в том, что установка теплого пола под плитку требует устройства гидроизоляционного и теплоизоляционного слоя. Гидроизоляция необходима на полах первого этажа, особенно когда они расположены на грунте. Для этой цели берут толстую полиэтиленовую пленку и раскладывают ее по всей площади комнаты с напуском на стены в 10 см. Стыки пленки делают внахлест и тщательно проклеивают скотчем. Далее, по всему периметру комнаты к стене закрепляют демпферную ленту.

При устройстве напольного отопления на плитах перекрытия над теплыми помещениями гидроизоляционный слой не требуется. Если же нижние этажи не обогреваются, прокладывание слоя пленки обязательно.

Многие инструкции монтажа теплых полов, составляемые менеджерами продающих компаний, гласят о том, что утеплять перекрытия над теплыми этажами не нужно. На самом деле слой теплоизоляции нужен всегда, но его толщина бывает различной и зависит от вида основания. На перекрытия над отапливаемыми этажами следует класть пенопласт толщиной 30—50 мм

и плотностью не менее 35 кг/м3 или экструдированный пенополистирол 20 мм.

Благодаря этому все тепло, отдаваемое греющим контуром, будет поступать в наше помещение, а не в соседнее, находящееся снизу. Перекрытия над подвалами утепляются пенопластом толщиной 80 мм, а для полов на грунте нужен слой не менее 100 мм той же плотности. Прежде чем монтировать нагревательные элементы, по утеплителю надо расстелить фольгированную теплоотражающую пленку.

Чтобы хорошо и надолго уложить теплый пол под плитку, нужно приобретать качественные материалы. Не стоит гнаться за дешевизной, особенно при покупке труб, кабелей и других комплектующих напольных систем обогрева. Помните, что любая неисправность греющего контура приведет к демонтажу всего или части покрытия из плитки, а это недешево. Не пытайтесь с целью экономии приспособить для пола плитку, предназначенную для стен или некондиционные керамические изделия, они могут потрескаться.

Электрический теплый пол

Нагревательные напольные системы примечательны своим разнообразием, от этого зависит и технология их устройства. В ситуации, когда в помещениях укладывают плиточные полы, из всех существующих видов электрических нагревателей применяются следующие:

• кабельные нагревательные маты;
• сетки из отдельных угольных стержней;
• кабельные системы.

Помимо вышеперечисленных существуют еще нагреватели пленочного типа. Однако, монтаж инфракрасного пленочного теплого пола осуществляется под финишные покрытия сухим способом, устройство стяжки или нанесение клеящей смеси для кафеля не рекомендуется.

Прокладывать кабельные системы в ванной под плитку имеет смысл только тогда, когда вы устраиваете такое же отопление во всей квартире, поскольку технология устройства кабельных контуров предусматривает заливку стяжки. Это усложняет процесс и растягивает его во времени, раствору потребуется для полного застывания 28 дней, только потом можно класть кафель. Гораздо удобнее положить теплый пол без стяжки, используя в качестве греющих элементов кабельные маты или стержневые нагреватели. Технология тут проста:

• на подготовленном основании раскатывается термомат или сетка из стержневых элементов и надежно фиксируется. Не следует размещать нагреватели в полу под ванной, стиральной машиной или мебелью. Это не имеет смысла, кроме того, изделия могут выйти из строя от перегрева.
• устанавливается терморегулятор и датчик температуры на места, подготовленные еще до того, как стелить теплый пол. Дальше осуществляются все подключения в соответствии со схемой, прилагаемой к изделию, проверяется сопротивление контура.
• при монтаже в комнате с повышенной влажностью клеящая смесь для плитки наносится в 2 слоя. Сначала ложится первый слой, покрывающий кабель или угольный стержень, ему дают время застыть. Затем поверхность покрывается гидроизоляционным составом, и только потом можно наносить второй слой клея и укладывать плитку на пол.

В комнатах с нормальной влажностью, например, кухне, класть клеящую смесь в 2 слоя с гидроизоляцией не нужно, достаточно нанести плиточный клей 1 раз толщиной не менее 20 мм над кабелем. Операцию по нанесению следует производить пластмассовым зубчатым шпателем, чтоб не повредить изоляцию проводов.

По истечении времени, отведенного на застывание клея инструкцией, напольное отопление можно включить и эксплуатировать.

Водяной теплый пол

Технология, по которой производится укладка водяного теплого пола под плитку, предусматривает заливку стяжки, после того как трубы греющего контура разложены на готовом основании с утеплителем. Крепление труб выполняется пластмассовыми фиксаторами различных типов. Другой распространенный способ – это взять арматурную сетку с размером ячейки, равным шагу укладки контура, и поместить ее поверх теплоизоляции. После этого труба прикрепляется к прутьям сетки с помощью пластиковых хомутиков.

Подводки от контура подключаются к распределителю, система заполняется водой и проверяется на герметичность. После этого ставятся маяки, размешивается раствор и выполняется заливка стяжки по всем правилам проведения подобных работ. При этом следует помнить, что толщина стяжки над верхом трубы должна быть не менее 30 мм.

Последний этап – укладка керамической плитки, к нему приступают, когда стяжка окончательно застынет. В этом случае надо соблюдать минимальную толщину клея, указанную в инструкции. Включение системы в работу возможно после того, как клеящая смесь высохнет.

Заключение

Проще всего устанавливать под плитку электрические термоматы. Процесс займет не так много времени, как укладка кабелей или труб в стяжку, поскольку последней нужно время на застывание. Но не всегда целесообразно организовывать электрический обогрев пола, если есть более дешевый источник тепловой энергии, так что все труды по устройству стяжки впоследствии окупятся.

cotlix.com

укладка и монтаж своими руками

Отопление и сохранение тепла в жилом помещении – насущный вопрос сегодняшнего дня. Поверхность пола кухни, ванной комнаты, санузла или прихожей – чаще всего прохладное керамическое покрытие. Летом этот фактор может быть приятным, но зимой холодный пол становится проблемой, особенно для семей с маленькими детьми. Электрический теплый пол под плитку является приемлемым методом решения этого вопроса. Самостоятельно установить полы с подогревом несложно, если знать основные приемы того, как укладывать под плитку элементы нагрева.

Какие есть варианты

Высокая теплоотдача керамической плитки является ее преимуществом при напольном отоплении любым способом.

Устройство электрического покрытия может быть нескольких видов:

• кабельное;
• пленочное;
• нагревательные маты;
• стержневое.

При кабельном способе монтаж электрического теплого пола под плитку заключается в укладке нагревательного резистивного кабеля, который прикрепляется специальными зажимами на планках. Более дешевый кабель – одножильный, но чаще употребляется двухжильный, обладающий высокой надежностью. Иногда используют кабель, между двумя проводниками которого лежит полимерная матрица, производящая тепло.

Можно приобрести готовые комплекты для данного метода отопления, цена которых зависит от комплектующих, длины и мощности кабеля. Полный набор комплекта может содержать даже инструменты. Экономнее самостоятельно подобрать элементы нагрева и установить теплый пол своими руками.

Пленочный инфракрасный способ – дорогой, но самый безопасный метод, при котором используется гибкое полимерное полотно со встроенными инфракрасными нагревательными элементами.

Пленочный инфракрасный тёплый пол

Нагревательные маты состоят из монтажной сетки с закрепленным на ней кабелем. Их укладка не требует применения заливки бетонной смесью, при которой увеличивается нагрузка на перекрытия, и уменьшается высота потолка. Способ прост при монтаже, поэтому пользуется большой популярностью. Окончательный выбор теплого пола под плитку связан с проведением расчетов оптимальной теплоотдачи. В данном случае расчеты нагревательных мощностей матов намного проще, чем длины греющих кабелей.

В варианте стержневого способа используются последовательно соединенные карбоновые стержни. В набор для монтажа входят стержневые маты, провода и соединительные комплекты, остальные элементы (терморегулятор, теплоизоляцию, битумную изоляцию, скотч и прочее) покупают отдельно.

Подготовка поверхности

Технология укладки теплого пола предусматривает тщательную подготовку поверхности перед тем, как положить нагревающие элементы. Нагревательные маты или кабель можно укладывать только на чистый и выровненный пол без выступов и трещин. Возможно применение грунтовки, бетонной стяжки или наливного пола.

Теплоизоляция поверхности

Для минимизации тепловых потерь и достижения эффективного обогрева помещения при подготовке применяется теплоизоляционный слой. В зависимости от необходимой толщины утеплителя используются следующие материалы:

• пенопласт;
• пенополистирол;
• фольгированный пенофол.

На балконах, лоджиях, над неотапливаемыми помещениями или подвалами используют толстые изоляционные материалы до 100 мм (типа пенопласта и пенополистирола). Для тонкого слоя изоляции применяют фольгированный пенофол (отражающая поверхность фольги должна быть направлена наверх). Все соединения и швы герметически фиксируются фольгированным скотчем. Пол с подогревом под плитку в ванную комнату дополнительно обустраивается слоем гидроизоляции.

Разработка схемы

Перед установкой нагревательной системы необходимо разработать план-схему на бумаге. В ней отделяются буферные зоны с массивной мебелью, бытовыми приборами, отопительными батареями и трубами. Под мебель или бытовую технику прокладывать нагревательные системы нельзя, так как создается дополнительная нагрузка на кабель (из-за невозможности ухода тепла наверх кабель перегревается).

Получается неправильный многоугольник, вписанный в прямоугольник комнаты. На схеме отмечается контур будущего электрического пола, подвод питания и расположение терморегулятора на стене (на высоте около метра). Следует также отступить от стен до 20 см и рассчитать, чтобы расстояние между витками кабеля было не меньше 10 см. С бумажного чертежа разметка переносится на подготовленную поверхность пола. Правильно разработанная схема позволит снизить затраты при покупке нагревательной системы и предохранит кабель от перегрева.

Расчет материала

Необходимая удельная мощность кабеля вычисляется с учетом площади пола, которая будет покрыта нагревательной системой. Перед приобретением материалов необходимо сделать расчет площади обогрева и мощности кабеля. Все измерения можно сделать при помощи компьютерных программ или воспользоваться услугами продавца-консультанта в магазине. Самостоятельно можно рассчитать длину кабеля, умножив площадь обогреваемой поверхности на выбранную удельную мощность и разделив полученное на мощность кабеля.

В зависимости от характеристики помещения потребляемая мощность электрического пола может составлять от 100 до 180 ватт/м². Сухое, обогреваемое помещение, отапливаемое еще одним источником, потребует до 120 ватт/м². При повышенной влажности, например, в ванной комнате, используется мощность до 150 ватт/м². На балконе, лоджии или в неотапливаемой комнате мощность может достигать 180 ватт/м². Подогрев пола под плитку может быть основным источником тепла, это влияет на удельную мощность обогреваемого помещения.

Шаг укладки кабеля высчитывается так: необходимую удельную мощность обогрева умножают на 100 и делят на мощность кабеля. Расчеты производятся таким образом, чтобы впоследствии не резать кабель (это категорически запрещено). При использовании одножильного провода нужно учесть, что его конец должен вернуться к началу монтажа, тем самым увеличивается его длина. Для укладки нагревательных матов шаг кабеля не требует расчетов. Мощности системы рассчитываются по площади обогрева.

Проверка электропроводки

Электроподогрев пола под плитку предполагает большое потребление энергии. До его монтажа необходимо проверить, подойдет ли существующая проводка для новой нагрузки. Если при вычислении сечения кабеля выяснится, что диаметр жилы не соответствует требованиям, производится его замена. Запрещается подключение нагревательной системы к розетке. Наилучшим вариантом является проведение дополнительной линии электропроводки к щитку.

При проектировании электропроводки учитываются мощности бытовых электрических приборов. Если мощность потребления превышает 2 кВт, их нужно подсоединить к отдельным автоматам. Для защиты электроизоляции используется прибор УЗО, срабатывающий при номинальном токе до 30 мА. В помещениях повышенной влажности применяются заземляющие проводники, подсоединенные к большим металлическим предметам.

Монтаж датчика температуры

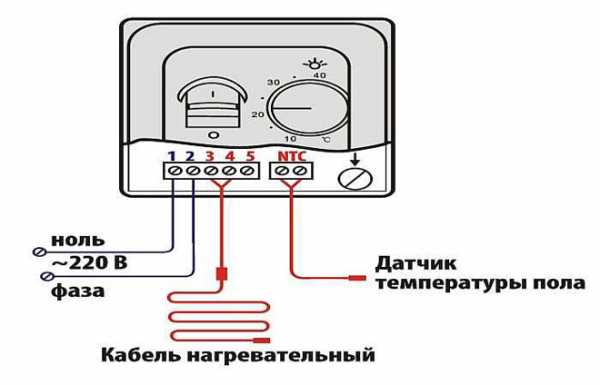

Особое внимание нужно обратить на правила подключения терморегулятора и датчика температуры. Терморегулятор является управляющим блоком электрического пола и обрабатывает информацию от датчика тепла, отключает и включает обогрев. Регулятор может быть программируемым или без установленной программы; его крепят на стене на высоте около метра в доступном месте.

Кабель, соединяющий регулятор с обогревательной системой, укладывается в гофру и специальную трубу. Провод от терморегулятора соединяется с датчиком тепла, установленным на расстоянии до 40 см от стены между кабельными витками. Гофра должна быть уложена без перегибов; ее край соединения с системой обогрева изолируется герметиком для избежания проникновения раствора, используемого при стяжке. Датчик температуры тоже укладывают в гофру для обеспечения доступа к нему при необходимости ремонта.

Укладка кабеля или термомата

Прежде чем начать монтаж кабельного теплого пола, необходимо измерить сопротивление кабеля. Укладывается кабель змейкой на расстоянии высчитанного шага (не меньше 10 см) с использованием специальной крепежной ленты. Иногда устанавливается армирующая сетка, к которой при помощи пластиковых хомутов крепится кабель. Для укрепления кабельной змейки можно применять монтажные планки с отверстиями. От стен нужно отступить до 20 см.

При укладке одножильного провода нужно провести его конец к начальному месту монтажа, не пересекая других витков. В двухжильном кабеле источником тепла служит один провод, второй – замыкает цепь, поэтому на конце кабеля делают соединительную муфту. Кабель монтируется после подготовки поверхности, прокладки теплоизоляции (при необходимости и гидроизоляции) и небольшого слоя бетонной стяжки. Иногда кабель укладывают непосредственно в бетонную стяжку. Сборка контура поверхности обогрева производится перпендикулярно стене, на которой расположен терморегулятор.

Сетчатые термоматы состоят из закрепленного на сетке стекловолокна тонкого кабеля. Маты можно устанавливать без предварительной бетонной стяжки, укладывая их в плиточный клей, увеличив его толщину до 10 см. Есть модели термоматов, имеющие самоклеющуюся нижнюю поверхность, которые достаточно прижать к полу для надежной фиксации. Маты с эластичным основанием можно растягивать при сложной конфигурации схемы обогрева.

Нагревательные маты укладываются проще кабельного способа: нет необходимости высчитывать шаг между витками, исключен перегиб кабеля. Тем не менее необходимо знать, как правильно уложить теплый пол под плитку данным способом. Маты нужно крепить к слою теплоизоляции при помощи скотча, соблюдая расстояние между нагревательными фрагментами до 10 см и отступая около 20 см от стены. При оформлении поворотов маты можно подрезать, не задевая кабель, и выполнять нужные развороты. После монтажа электрическую систему нужно проверить на сопротивление.

Заливка стяжки и укладка плитка

Завершается укладка электрического теплого пола нанесением защитного слоя. Это может быть бетонная стяжка пола или наливной пол. Чаще всего применяют специальную клеевую смесь для непосредственной укладки керамической плитки. Толщина слоя стяжки или клея должна быть от 3 до 5 см. Иногда клеевой слой наносится дважды: сначала закрываются маты или кабельные контуры, затем наносится следующий слой для кладки плитки.

Клей для керамической плитки должен быть предназначен для теплых оснований, такие смеси продаются со специальной маркировкой или с указанием диапазона температуры при эксплуатации. Нанесение клея на нагревательную часть не должно спровоцировать механических повреждений и воздушных пустот. Слой плиточного клея должен быть в 3 раза больше диаметра греющего провода. Эксплуатировать пол можно, когда полностью высохнет стяжка и клей.

odinelectric.ru

Электрический теплый пол под плитку — технология монтажа, порядок работ

При производстве ремонта в квартире каждый хочет, чтобы все не только эстетично выглядело, но и с практической стороны отвечало требованиям. К примеру, пол ванной комнаты или лоджии. Ведь любому понятно, что для таких помещений наиболее приемлемым будет такой вариант, как кафельная плитка, что неудивительно — материал крепок, практичен и не боится влаги.

И все же, при всех достоинствах есть у него и некоторые недостатки. Ведь выходя из душа не очень приятно наступать на холодный кафель, к тому же, влага делает его скользким. Та же история и с открытыми окнами на лоджии. Попал дождь — и тут уж ничего не стоит поскользнуться.

Но в наше время есть выходы из подобной ситуации, и наиболее удачный из них — это укладка электрического теплого пола под плитку, т.е. специальных материалов, которые будут подогревать ее снизу. Таким устройством может послужить как электрический теплый пол, так и система, основанная на трубах с горячей водой.

Конечно, при выполнении подобного монтажа труд специалиста обойдется в приличную сумму. Сейчас необходимо понять, какова технология укладки теплого пола под плитку, насколько это сложно и возможно ли выполнить такую работу своими руками или же монтируют подобные установки только профессионалы.

Кабель для прогрева пола

Порядок выполнения работ

Для начала необходимо решить, каким образом будет выполнен теплый пол под плитку. Конечно, наиболее удачным будет выбор электрического нагревателя, но и здесь стоит подумать. Дело в том, что тут существует два варианта — это пол из кабеля или же с использованием специального мата.

Разницы между ними в смысле прогрева никакой, но вот стоимость и количество работы отличаются.

К примеру, монтаж электрического теплого пола под плитку при помощи кабеля дешевле, но труда вложить придется больше. Да и стяжка будет толще. А вот термомат в этом смысле, несмотря на то, что стоимость его выше, более приемлем, т.к. прост в укладке, а пол при этом получится несколько ниже.

Сейчас попробуем рассмотреть оба этих варианта, что потребуется для работы, какие могут возникнуть сложности, после чего уже можно будет решать, какому из них отдать предпочтение.

Нагревательный кабель

Конечно, наиболее дешевым материалом кабельного теплого пола будет обычный одножильный провод, но он наименее удобен в монтаже, т.к. к терморегулятору придется подводить оба его конца, как бы замыкая цепь в одном месте. При этом пересечения кабеля, равно как и излишнее приближение его «петель» друг к другу может, в будущем, привести к перегреву и отгоранию. Работает подобный нагреватель по принципу обычного ТЭНа.

Немного лучшим вариантом для такого устройства, как электрический теплый пол под плитку, может стать двужильный нагреватель. У него имеется концевая муфта, жилы идут в паре, а потому имеется возможность более удобной подводки к питающей точке. В зависимости от модели, нагрев может производиться как одним из проводов, так и обоими.

Но общим недостатком перечисленных кабелей является то, что при прогорании в одной точке перестает греть весь пол, чего нельзя сказать об инновационной разработке в этой области — полупроводниковом саморегулирующемся проводе.

Электрический нагревательный мат

Дело в том, что металл в нем служит лишь для передачи напряжения, а роль нагревательного элемента выполняет полупроводниковая матрица. Самое интересное в ее работе — это то, что чем больше будет ее нагрев, тем меньше передача энергии, а следовательно, и расход электричества. В этом случае возможность перегрева кабеля исключается, зато налицо огромная экономия. Конечно, на сегодняшний день эта система весьма высока в цене, а потому оптимальным стал теплый пол на базе электрического мата.

Начало монтажа

Перед тем, кок уложить детали теплового устройства, необходимо зарисовать масштабированную схему, по которой будет производиться укладка теплого пола, вне зависимости от материала — будь то кабель или термомат. Имея на руках подобный чертеж, монтировать электрический теплый пол под плитку будет намного удобнее. К тому же, многие производители выполняют гарантийный ремонт лишь при наличии таковой, а потому упускать это из виду не стоит.

Обязательно нужно проверить наличие всех элементов электронагревателя, к которым относятся:

• сам провод либо электрический мат в необходимом количестве;
• гофрированная трубка под датчик температуры;
• обжимные клеммы и изоляторы;
• терморегулятор;
• термодатчик.

Последние 4 пункта в комплект не входят и приобретаются отдельно. Также нужно подвести напряжение к точке питания греющих элементов согласно план-схеме. Удобнее всего, если точка будет недалеко от входной двери.

Подготовленное покрытие для теплого пола

Подготовка бетонного покрытия

Как и при укладке обычной плитки, перед тем, как положить теплый пол, первым делом требуется выравнивание пола посредством бетонной либо наливной стяжки. Второй вариант, конечно, предпочтительнее, т.к. не требует применения уровня или длинного правила. Если же неровностей нет, то можно смонтировать электрический пол под плитку, обойдясь без этого этапа.

После высыхания нужно убедиться в отсутствии какого-либо мусора и заняться теплоизолированием поверхности, предварительно прогрунтовав пол. Этот процесс очень важен, т.к. при правильном его выполнении тепло будет уходить именно вверх, на кафельную плитку, а не расходоваться на бетонные перекрытия.

Для данной работы потребуется приобретение изоляционного материала — пенофола. Продается он в рулонах и имеет специальное клеевое покрытие с одной стороны и отражающую поверхность с другой, а потому проблем с его укладкой не будет. Пенофол клеится к бетонному полу, при этом зазора на стыках быть не должно. Сами же швы проклеиваются металлизированным скотчем. Так же необходимо обеспечить небольшой заход этого материала на стены (несколько сантиметров) для лучшей теплоизоляции.

Последний этап подготовки пола — это укладка поверх изоляции металлической сетки, которая будет препятствовать прямому контакту электрического мата с пенофолом.

Монтаж термодатчика и регулятора

Пример монтажа термодатчика и терморегулятора

Теперь, непосредственно около розетки, необходимо установить терморегулятор, при помощи которого и будет настраиваться подогрев пола. От него вертикально вниз до пола будет проходить штраба, которую нужно продолжить и по полу до середины помещения. Провод с термодатчиком необходимо укладывать в гофрированный шланг, который и кладут в углубление.

Важно рассчитать, чтобы сам датчик температуры находился по центру комнаты между обогревающими проводами.

Следующим шагом будет заливка края гофры, находящегося на полу, герметиком. Это нужно сделать для предотвращения попадания влаги от плиточного клея или второго слоя стяжки (при монтаже провода). Сам же датчик должен находиться в шланге с краю. При таком положении его всегда можно будет вытянуть и заменить при выходе из строя.

Монтаж нагревательной поверхности

Установка теплого пола под плитку начинается с проверки сопротивления кабеля или электромата. Его параметр не должен отличаться от заявленных в техническом паспорте характеристик более чем на 10%. Также, если отсутствует цветовая маркировка, необходимо отметить фазный провод.

При монтаже теплого пола при помощи кабеля его можно закрепить к уложенной металлической сетке обычными пластиковыми хомутами. При этой работе нужно знать, что напольные электроматы, как и провод, нельзя укладывать в местах установки мебели без ножек, а также там, где будет находиться бытовая техника (например, стиральная машина). Это чревато перегревом и выходом его из строя.

Проверка сопротивления смонтированной нагревательной поверхности

Укладка мата производится проще, т.к. не нужно выдерживать расстояние между витками, которое должно быть везде одинаковым, чего нельзя сказать о кабеле.

Когда работа по укладке завершена, нужно снова проверить сопротивление — оно должно остаться прежним. Это говорит о том, что провода не были испорчены в процессе.

Вторая стяжка

Вторая стяжка выполняется только при условии, если монтаж теплого пола под плитку производится при помощи прогревающего кабеля перед тем, как класть кафель. Для начала стоит остановиться на составе смеси, т.к. обычный раствор цемента не подходит. Для нее потребуется:

1. Песок — 4 части;
2. Цемент — 1 часть;
3. Щебень мелкий — 5 частей;
4. Вода — 0,5–0,6 части;
5. Специальный пластификатор, который придаст стяжке необходимую эластичность — 0,1%.

Не стоит добавлять в стяжку много воды. Конечно, выравнивать ее будет значительно проще, но при высыхании возможны трещины, что недопустимо для такой работы, как электрический теплый пол. Толщина ее должна быть от 3 до 5 см. Если больше, то кабель не сможет обеспечить необходимый прогрев.

Ни в коем случае нельзя добавлять вместо щебня пористые материалы (керамзит, перлит), т.к. они нарушают теплообмен, что может послужить перегреву.

Сама стяжка высыхает за 2 дня, после чего, чтобы не терять времени, можно начинать укладку кафельной плитки, но электроподогрев пола ни в коем случае нельзя включать в течение 4 недель. При этом прогрев производится постепенно. К примеру, в первые сутки температура выставляется на 10 ⁰С, а в последующие добавляется по 4 ⁰С до достижения комфортной.

Что же касается электрического мата, то плиточный клей наносится непосредственно на него, т.е. он сам служит основанием для кафеля.

Укладка плитки на теплый электрический пол

Нанесение плиточного клея на нагреватель

С данным этапом укладки теплого электрического пола следует быть осторожнее, т.к. после его окончания изменить что-либо можно будет только посредством демонтажа, что при нынешней стоимости кафеля сильно может ударить по карману. Поэтому, если нет уверенности в том, что домашнему мастеру эта работа под силу, стоит доверить укладку профессионалу.

Конечно, это касается именно термомата. Но даже если опыт подобной работы есть, необходимо быть очень аккуратным, т.к. придется ходить по прогревающему полотну, да и клей будет наноситься непосредственно на него. Если же укладка производится своими руками, продолжим.

Плиточный клей лучше изготавливать в небольших количествах, особенно, если опыт такой работы мал. По консистенции он не должен быть очень густым, но и жидкий не добавит удобств, т.к. плитка будет «плыть», в результате чего пол может получиться неровным.

Раствор аккуратно наносится непосредственно на электрические теплые полы при помощи специального зубчатого шпателя. Слой не должен превышать 1–2 см. Начинать следует от дальней стены, «проведя» плиткой вдоль нее линию, проверяя каждую по уровню в обоих направлениях. Дальше такая же линия укладывается по примыкающей. Для того чтобы зазоры были одинаковыми, используются специальные пластиковые маяки в виде крестиков.

Последующее продвижение работы — от получившегося угла к выходу.

Инфракрасное полотно

Инфракрасное полотно

Еще один нагревающий материал, который прекрасно подойдет для укладки под кафельную плитку, — инфракрасное нагревающее полотно. Несомненный плюс подобных матов — это независимая стержневая система, которая позволяет при выходе из строя одного или нескольких нагревателей работать остальным. Все дело в принципиальной схеме подобного электрического пола под плитку, которая заключается в инфракрасных проводниках, которые расположены между питающими жилами по всему протяжению.

Также огромным преимуществом можно считать то, что расположение мебели для них роли не играет и их можно смонтировать по всему полу.

Подобные электросистемы также не требуют поверхностной стяжки, а потому весьма удобны. Стоимость их, естественно, выше кабеля, но все же ниже, чем у полупроводниковых нагревателей.

Обогрев под пол для ламината

Работа с подобным материалом производится реже, однако, не упомянуть о нем нельзя, т.к. он является выдающимся из линейки. Называется он пленочный инфракрасный нагревательный элемент. Причем с помощью подобного материала появляется возможность прогрева даже ковролина, при этом с кафельной плиткой он несовместим, т.к. мощности для нее у пленки не хватает.

Укладка производится на выровненный деревянный пол, покрытый тем же пенофолом. Ну а по верху нагревающего материала без всяких подложек монтируется паркет, ламинат, стелется линолеум или ковролин.

Конечно, слабая мощность может являться недостатком, но он превращается в достоинство при необходимости подогрева пола в помещениях, где кафельная плитка неприемлема. А потому данный вид также достоин внимания и имеет право на существование.

Пленочный нагревательный элемент

Заключение

Как, наверное, стало ясно, класть теплый пол под плитку хотя и непросто, но вполне возможно и выполнимо. Главное — это правильно выбрать электрический подогрев. Ну и, естественно, точно соблюдать инструкции. В противном случае вместо обогрева полов возможно получить лишь потерянное время и пустые финансовые затраты.

Ну а если все выполнено правильно и аккуратно, подобное устройство будет радовать еще долгие годы, привнося в повседневную жизнь тепло, уют, а значит и комфорт. Причем согревать теплый пол будет не только тело, но и душу, т.к. выполнено было своими собственными руками.

Похожие статьи:

domelectrik.ru

Электрический теплый пол под плитку: схема подключения, монтаж

Чаще всего теплые полы устанавливают в помещениях с недостаточно комфортной температурой. Они особенно востребованы в местах, где нет возможности постелить дополнительно ковер, в которых не так уж легко поддерживать чистоту постоянно пачкающегося и намокающего покрытия. Вот почему сегодня электрический теплый пол под плитку в ванной или на кухне так актуален.

Электрический пол представляет собой систему, работающую на основе нагревания силовых кабелей, температуру нагрева которых регулируют через термостат. Греющие кабели бывают двух типов: одно- и двужильные, каждый из которых имеет свои плюсы и минусы. К примеру, двужильные – дорогие, но взамен – более безопасные.

Чем отличается электрический теплый пол под плитку: основные требования

Спецификой эксплуатации плитки является ее высокая теплопроводность. Т.е. при наличии холодного помещения внутри через поверхность пола будут наибольшие тепловые потери. Компенсировать это можно только комплексным подходом – утепление и монтаж электрического теплого пола. Это позволит уменьшить коэффициент теплопроводности, добиться максимально комфортной температуры.

Еще одной спецификой монтажа является возможное отсутствие верхней стяжки. Благодаря этому уменьшается толщина пола и повышается КПД системы обогрева. К основным требованиям конструкции электрического теплого пола можно отнести следующие:

• Минимальная инерционность. Время нагрева поверхности должно быть коротким. Этого можно достичь несколькими способами – увеличение мощности на 1 м², либо установка программируемого терморегулятора.
• Стойкость к механическому воздействию. Так как нагревательные элементы будут постоянно испытывать давление, необходимо выбирать качественные модели теплого пола.
• Простой монтаж.

Общая схема установки теплых полов под плитку может включать верхнюю стяжку или ее отсутствие. Общая схема монтажа показана выше.

Как видно из рисунка, для монтажа применяется инфракрасная пленка. Но это не обязательное правило — можно устанавливать и нагревательные кабели . К выбору оптимальной модели нагревательных элементов следует подойти взвешенно.

Виды теплого пола: особенности нагрева

В настоящее время существует 2 разновидности электрического теплого пола – кабельный и пленочный. Каждый из них обладает рядом уникальных эксплуатационных и технических свойств.

Для утепления поверхности керамической плитки рекомендовано использовать именно пленочные модели.

Пленочные

Последний вариант, подогревающий пол за счет ИК излучении тепловой энергии, используют намного чаще, поэтому начнем именно с него. По конструкции он представляет собой основу из полимеров, на которую нанесены полосы из смеси карбона. По краям расположены токовыводящие шины из меди, которые присоединены к полосам.

Инфракрасные просты в установке и не требуют особых навыков и инструментов, обладают высоким КПД, незначительно сокращают высоту помещения – наибольшая высота подложки всего 3 мм. Пленочные полы при грамотном монтаже довольно долговечны, их эксплуатационный срок достигает нескольких десятков лет. Однако, за все эти преимущества приходится довольно много платить, они – относительно дорогостоящие.

Кабельный нагрев

prestigpol.ru

как укладывать в ванной, виды устройств, монтаж установки, технология и схема укладки

Напольный обогрев – это доказательство того, что можно создать комфортный климат в квартире и перестать зависеть от качества центрального городского отопления.

Не менее популярны они и у владельцев частных домов, так как альтернативные источники электроэнергии расход электрического теплого пола под плитку значительно сокращают.

Керамическая плитка в качестве напольного покрытия применяется уже давно и заслуженно пользуется любовью у потребителей.

Теперь их часто совмещают, устанавливая в ванной электрический теплый пол под плитку. Какой лучше, можно выяснить, только оценив технические характеристики каждого из них.

Виды совместимые с плиткой

На сегодняшний день система напольного электрического отопления считается самой эффективной, простой в монтаже и экономичной. Не малую роль в симпатии к ней играет тот факт, что водяные типы полов в многоэтажных домах устанавливать запрещено, так как они увеличивают нагрузку на центральную систему отопления. Для укладки теплого электрического пола под плитку разрешение не требуется и потребителям остается только выбрать один из их видов.

Какой электрический теплый пол выбрать под плитку?

Рейтинг электрических теплых полов под плитку:

1. Кабельная конструкция.
2. Инфракрасная пленка.
3. Нагревательные маты.

В принципе, пригодны все эти виды электрических теплых полов под плитку, поэтому ориентиром в выборе напольного обогрева должны быть такие параметры, как экономичность, простота в укладке и ремонте, надежность и безопасность.

По статистике на сегодняшний день самыми востребованными из электрических полов являются нагревательные маты и инфракрасная пленка. Их основное отличие в цене и экономичности. Первые дешевле, но потребляют больше энергии, вторые дороже, но меньше «съедают» бюджет.

Как положить электрический теплый пол под плитку читайте ниже.

Теплый пол под плитку (электрический): как укладывать?

Какая бы система ни была выбрана для основного или дополнительного обогрева помещения, технология укладки электрического теплого пола под плитку у них практически одинаковая. Это связано с тем, что слои и материалы, из которых они состоят, подходят им всем.

Как установить теплый пол под плитку (электрический)?

Схема укладки электрического теплого пола под плитку:

1. Черновое основание может быть как бетонной стяжкой, так и деревянным настилом. Главным его свойством является ровная, неповрежденная трещинами или сколами поверхность.
2. На основание укладывается утеплитель, для чего лучше всего подходит либо полистирол, либо вспененный полиэтилен, но обязательно фольгированные, чтобы направлять тепло от обогревательных элементов вверх.

   Именно от того, насколько помещение утеплено, зависят в дальнейшем затраты на его обогрев, поэтому нельзя игнорировать важность этого слоя «пирога».

3. Крепежная система, в качестве которой чаще всего используются специальные пленки или армированная сетка.
4. Обогревательная система, до укладки которой нужно определить место, где будет расположен терморегулятор.
5. Стяжка, лучший и самый быстрый вариант которой, это полусухой вид. Толщина электрического теплого пола под плитку может колебаться от 3 до 5 см.
6. Керамическая плитка – это завершающий слой «пирога».

Подобная последовательность установки электрического теплого пола под плитку гарантирует долгосрочность и качество работы теплого электрического пола.

Монтаж устройства

Самым дешевым, но при этом и трудоемким при монтаже признан кабельный пол.

В его комплекте обязаны присутствовать:

• бухта с кабелем нужного диаметра и длины;
• соединительный провод (холодный), который при помощи муфты соединен с кабелем;
• гофрированная трубка с заглушкой, в которую будет вставлен термодатчик с проводом;
• фиксаторы для кабеля или монтажная лента.

Как правило, термодатчик и термостат в набор не входят, и их следует покупать отдельно.

Устройство электрического теплого пола под плитку заключается в следующем:

1. Перед началом работ составляется схема укладки кабеля.
2. Определяется место для терморегулятора, и на высоте до 1 м от пола в стене вырезается гнездо для его установки.

   Прибор не может быть установлен к полу ближе, чем на 30 см, и его не должны после обустройства помещения закрывать ни мебель, ни бытовая техника.



1. От гнезда термостата нужно сделать в стене борозду вниз (20х20 мм). В нее будут уложены провода и гофрированная трубка с термодатчиком.
2. Дальше собираются все перечисленные выше слои конструкции.
3. Обогревательный элемент фиксируется на монтажной планке или армирующей сетке в той же последовательности и длине шага, как указано на схеме.
4. Кабель фиксируется поблизости от концевой муфты, а термодатчик с проводом «пакуются» в гофру.


   Термодатчик необходимо просунуть до конца трубки, после чего ее нужно закрыть заглушкой, чтобы бетонный раствор не попал вовнутрь и не навредил ему.

5. На расстоянии 50-60 см от стены следует уложить и зафиксировать гофрированную трубку с термодатчиком так, чтобы она находилась между витками кабеля, не соприкасаясь с ними. Вторая часть трубки укладывается в вырезанную в стене выемку и так же закрепляется.
6. В ту же штробу нужно уложить и зафиксировать конец кабеля и провода питания, после чего ее можно зашпатлевать.
7. Провести проверку работы системы, и если все в порядке, то можно делать стяжку, а когда она полностью высохнет приступить к укладке керамической плитки.

Так собирается теплый пол под плитку (электрический) своими руками и, как говорят опытные мастера – это самая долгая по времени монтажа система.

Процесс укладки нагревательных матов

Этот тип теплых полов стал настоящим «спасением», так как в разы сократил время на их укладку. Нагревательный мат – это уже уложенный и зафиксированный кабель, собранный с определенным шагом на сетке из стекловолокна.

Достаточно рассчитать необходимую мощность теплого электрического пола под плитку и шаг между витками кабеля, чтобы подобрать
маты нужного параметра. По цене они дороже, чем кабель, но зато это уже готовый обогревательный элемент, который достаточно развернуть, расстелить на подготовленном полу и закрепить.

При использовании нагревательных матов можно обойтись без стяжки, а плитку класть прямо на них при помощи специального клея.

Монтаж данной системы такой же, как и кабельной, но следует учесть некоторые нюансы:

1. Укладывая маты, нужно следить, чтобы витки кабеля не соприкасались друг с другом и не были положены внахлест.
2. Первый мат кладется так, чтобы термодатчик приходился на центр петли кабеля.
3. Каждую полосу нужно фиксировать, если она не снабжена самоклеящейся основой. В продаже имеются маты, на которых кабель зафиксирован с помощью эластичных лент, которые закреплены зажимами. Они хороши тем, что позволяют регулировать, и при необходимости менять его шаг.
4. После проверки работы системы, на маты аккуратно, чтобы не разорвать кабель, наносится клей для керамогранита и электрического теплого пола и укладывается плитка.

Так выполняется монтаж нагревательных матов под керамическую плитку. Он настолько прост, что с ним справится даже новичок.

Укладывание инфракрасной плетки

Хотя этот теплый пол под плитку (электрический) – энергосберегающий, он не совсем подходит для данного напольного покрытия. Связано это с тем, что кафель крайне трудно закрепить на пленке, не повредив ее состава.

Мастера предлагают тем, кто желает все-таки совместить плитку с пленочным полом, применять в виде подложки водостойкий гипсокартон. Его можно крепить прямо на пленке, а сверху уже наносить клей и класть плитку. Так же допустима тонкая стяжка на армированной сетке поверх инфракрасной пленки.

Опытные мастера советуют при монтаже теплого электрического пола в сочетании с кафелем использовать систему нагревательных матов, так как они являются средними, как по цене и простоте укладки, так и по экономичности. Но, как правило, потребитель решает сам, каким должен быть его теплый электрический пол под керамической плиткой.

netholodu.com

Как правильно монтировать теплый пол под плитку



Укладка плитки на теплый пол

Теплый пол под плитку, несомненно, привносит в помещение комфорт и уют. Установку теплого пола чаще всего осуществляют на кухне, а также в ванной комнате, а преимуществами его применения является то, что он абсолютно не восприимчив к воздействию влаги и всевозможным загрязнениям. При всех своих ощутимых преимуществах, керамическая плитка имеет также и недостатки, главный из которых то, что она является холодной на ощупь. Стелить же в ванных комнатах и кухнях теплые ковры, имеющих теплый ворс, как правило, не рекомендуется. Как поступить в такой ситуации? Очевидно, что ступать босой ногой на холодный пол доставляет дискомфорт. В таком случае могут заболеть как Вы, так и Ваш ребенок. Возникновение таких вопросов привело к тому, что и были изобретены теплые полы.

На сегодняшний день придумали достаточно много вариантов теплых полов:
• Водяной;
• Пленочный;
• Электрический.
Перед монтажом каждого из них, обязательно застилают специальный теплоизолирующий материал. После этого осуществляют песчано-цементную стяжку, и уже сверху, на раствор, укладывают необходимое напольное покрытие – керамическую плитку, деревянную доску, линолеум или любое другое. Источниками тепла в данных случаях могут послужить вода, пленка инфракрасного пола, либо электрический кабель.

Как правильно осуществлять монтаж теплого пола

Если в Ваших планах облицовывать пол керамической плиткой, наилучшим вариантом теплого пола в данном случае будут электрические нагревательные маты. Конструктивно – это стекловолоконная сетка, к которой прикреплены экранированные нагревательные секции. Эти нагревательные секции отличаются повышенной надежностью, в связи с тем, что производятся по специальным технологиям – соединяются безмуфтовым методом, путем присоединения холодной и горячей частей. Монтируется теплый пол, как правило, в несколько этапов:
1. На первом этапе необходимо составить схему, в которой следует правильно расположить нагревательные маты. Делая это, стоит учитывать тот факт, что недопустимо в местах расположения мебели размещать электрические нагревательные элементы.
2. На втором этапе необходимо подготовить поверхность пола – удалить с нее посторонние предметы, мусор, если поверхность неровная, следует выровнять ее.
3. На третьем этапе Вам предстоит уложить теплоизоляционный материал, это приведет к снижению тепловых потерь.
4. На четвертом этапе устанавливается цементная стяжка, являющаяся основой для покрытия из керамической плитки;
5. После этого, на пятом этапе, необходимо уложить нагревательные маты, по той схеме, которую Вы создали ранее. Вам необходимо будет установить терморегулятор и подключить его к электросети. В целом, теплый пол состоит из следующих электрических элементов – нагревательного мата, терморегулятора, термодатчика, УЗО – устройства защитного отключения. Случается, что в процессе работы встает новая задача – разрез стекловолоконной сетки. Данную работу необходимо выполнять предельно аккуратно, не дотрагиваясь до нагревательного электрического кабеля.
6. Чтобы проверить систему на работоспособность, электрические провода подключают к сети. Если Вы видите какие-либо неисправности или несоответствующий результат, то это лучшее время, чтобы что-нибудь исправить. В случае, если вы завершите все работы, улучшение либо замена чего-либо составит определенные трудности. Чтобы сделать корректировки, придется демонтировать весь пол.
7. На седьмом, финишном этапе, Вам предстоит уложить маты, используя обычный плиточный клей. Делая это, следите за тем, чтобы слой не превышал семи миллиметров.
Интересной особенностью, которую вы должны знать, это то, что установленный теплый пол Вы должны включать не ранее, чем через 20 дней, так как необходимо подождать пока клей высохнет полностью. Эксплуатируя теплый пол, мы советуем внимательно следить за регулировкой температуры, а также следите за тем, чтобы покрытие вашего пола, находилось практически в первозданном состоянии, и не повреждалось.

Монтаж водяного пола осуществляется в определенной последовательности, точно также как и электрического пола. Однако принцип работы двух этих полов будет сильно отличаться, так как он поддается совершенно не похожим законам физики. Вот Вам одно из различий – электрический кабель обладает одинаковой температурой, на всей его площади, водяной же нагревается немного иначе. Самая высокая температура будет наблюдаться в том месте, где вода поступает из камеры в отопительную систему пола. При циркуляции воды происходит потеря ее тепла и при возврате в котел, она уже находится в практически остывшем состоянии.[/vc_column_text][/vc_column][/vc_row]

укладчик плитки фото

Максимальная температура будет в месте поступления воды из камеры нагревания котла в отопительную систему пола. Циркулируя, вода теряет свое тепло, а к котлу она возвращается уже остывшая. Отсюда получается, что температура теплоносителя разниться на выходе и входе. В случае, если вы неправильно установите водяной пол, это значительно понизит полную эффективность работы отопительной системы. Получается, что самостоятельный монтаж такого пола обязательно должен осуществляться только после внимательного ознакомления, с его технологическими схемами, желательно также изучить видео и инструкции.

Перед тем, как решите осуществлять монтаж водяного пола, знайте, что существует целых два возможных способа его установки:
• Система монтажа, подразумевающая использование бетона:
• Система монтажа, представляющая собой настил (она еще носит название пенополистирольная, либо деревянная система).
Система монтажа, представляющая собой использование бетона, более экономичная. По этой причине она особенно популярна среди потребителей, предпочитающих бюджетные варианты ремонтов. Последовательность и принцип ее установки абсолютно схож с монтажом теплого пола, в котором используются нагревательные маты.
Если сравнивать с электрическим кабелем трубы, водяной пол абсолютно невосприимчив к перегревам. Однако монтироваться он должен в соответствии с заданной схемой, без потери последовательности, кроме того, в нем должны полностью отсутствовать переломы и изгибы. В этом случае Вам вполне сгодиться специальная арматура, имеющая размер ячеек примерно 15 см, а также диаметр проволоки пять мм. Почему именно такие габариты являются минимальными? Потому что арматура поменьше может просто не выдержать высокую нагрузку в виде теплого водяного пола. При монтаже существует такой параметр, как шаг укладки, он не должен превышать 30-40 сантиметров, в целом же, водяные трубы, практически не перегреваются. Если вы сделаете расстояние между трубами хотя бы немного меньше, значительно снизится КПД всей системы отопления.
Помимо этого не исключена и вероятность того, что со временем появятся различные низкотемпературные участки теплого пола. Чтобы закрепить трубы, необходимы такие крепежные детали, как хомуты и дюбели.
Для того, чтобы уложить трубопровод водяной системы, можно воспользоваться различными способами:
• Спиральным;
• Спиральным способом, при котором смещается центр;
• Параллельным, или как его еще называют метод “змейкой”;
• Меандром, или метод двойной змейки.
Выбирая любой из способов, учитывайте такие факты, как размеры помещения, тепловые потери, которые происходят в комнатах, то, на каком этаже вы находись, количество оконных проемов и наружных стен, количество дверей, и так далее.
Также следует знать, что трубы, имеющие самый горячий тепловой носитель, укладываются именно в тех местах, где происходят самые большие тепловые потери. Существует также и недопустимая длина трубы, любая, свыше 100 метров! Если Вы сделаете трубу значительно или даже чуть-чуть больше, эффект от эксплуатации теплого пола значительно ухудшится. Чтобы рассчитать необходимое количество труб, Вам необходимо вооружится следующим строительным стандартом: для каждого метра квадратного площади, понадобится 6-7 метров трубы. Возвратный и подающий концы трубы выводят в коллекторный шкаф, который монтируется в определенную нишу, находящуюся в стене. Сделать данный шкаф можно и открытым, или как его еще называют накладным. То, каким вы воспользуетесь в данном случае способом, полностью зависит от Ваших предпочтений. Трубы необходимо вывести в коллекторный шкаф, также в трубы необходимо присоединить основной отопительный контур. После этого монтируются вентиля, которые необходимы для перекрытия теплоносителя, а также температурные регуляторы. Для регулировки температуры Вы можете использовать специальный электронный вентиль. Его преимуществом является то, что он реагирует на сигналы термодатчика и управляет температурой в помещении автономно. Перед началом заливки стяжки делается проверка на качество работы системы целиком, для предупреждения возможной утечки теплоносителя. Используя настильную систему монтажа, Вы сможете полностью исключить создание стяжки на основе цемента и песка. Таким образом, у Вас получится значительно ускорить процесс ввода теплого пола в эксплуатацию, а также снизить нагрузку на несущие конструкции здания.

укладчик керамической плитки

Что такое инфракрасный плиточный пол

За обогрев пола отвечает инфракрасное излучение. Основными его преимуществами является то, что излучая тепло, оно абсолютно безвредно для здоровья. Помимо этого, инфракрасная разновидность пола отличается высоким КПД, а также лучистым обогревом. По этой причине данный пол значительно экономичнее традиционных полов, примерно на 15-20 процентов. Чтобы уложить данный тип теплого пола под плитку, Вам понадобится:
• Перфорированная пленка;
• Изолента;
• Инструменты;
• Две разновидности скотча: битумный и малярный;
• Провода;
• Фольгированная подложка, то есть пленка, которая покрывает фольгу, она не отличается электропроводностью.
Монтаж пола делится на следующие этапы:
На первом этапе подготавливается поверхность: происходит удаление мусора, необходимо разметить площадь, планируемую под укладку пленки, и все тщательно загрунтовать. Фольгированная подложка укладывается таким образом, чтобы место расположения фольги было сверху. По правильной технологии подложка размещается полосами, которые обязательно должны совпадать, по ширине. Мастера рекомендуют делать так, чтобы длина полос была такой же, как и длина комнаты. Место разреза должно быть в месте, в котором отсутствует графитовый слой.

Как укладывать нарезанную пленку

При правильной технологии работы следует следить за тем, чтобы медные контакты располагались внизу, матовая же поверхность должна находиться сверху. Контакты обязательно необходимо поворачивать к стене, в том месте, в котором планируется размещать терморегулятор. На следующем этапе Вам предстоит прорезать в фольгированной подложке кружочки, которые совпадают с отверстиями в пленке. Данные работы проводятся очень аккуратно, для того, чтобы не повредить ферритовый слой. Сделав и проверив все это, Вам предстоит присоединить медные зажимы к пленке. Для этих целей Вам понадобится плоскогубцы, или молоток, медные же зажимы необходимо плотно зажать на токопроводных жилах. После этого необходимо тщательно проверить надежность контакта. Чтобы качественно зафиксировать места соединения провода, используют битумный скотч, для того, чтобы контакты не попали во влажную среду, а также, чтобы не проявился металл.

Возможно, вас заинтересует статья про ступени из керамогранита. Она достаточно полная и интересная.

Как правильно устанавливать пленку

Располагать пленку можно только на некоторых, далеко не на всех участках. Размещая ее, следите за тем, чтобы ее не было в местах, где установлена мебель. Для того, чтобы в помещении преобладала теплая комфортная температура, Вы можете установить пленку на площадь семьдесят процентов со всего помещения, и этого будет вполне достаточно. После того, как пленка уложится, Вам необходимо будет прикрепить ее к фольгированной подложке. Для этих целей вы можете использовать молярный или тонкий двойной скотч. После этого, для того чтобы сделать монтаж тепловых сенсоров, рядом с местом, в котором располагается термический регулятор, в фольгированной подложке разрезают маленький кусочек, делают бороздку. Данный сенсор заводится под пленку. Расстояние между сенсорами должно составлять минимум один см, для того, чтобы можно было установить датчики. После этого, используя фольгированный скотч, неважно в каком месте подложки, необходимо установить заземляющий провод. Для крепления листов подложки используется также, обычный фольгированный скотч. Далее вы должны сделать соединение провода, к заземляющему контакту, который находится в розетке.

Как установить терморегулятор

Как правило, опытные мастера советуют располагать температурный регулятор, вблизи электропроводки. Для того, чтобы сделать правильное подключение температурного регулятора, тщательно изучите инструкцию
Подключение датчика к таймеру происходит следующим образом:
• Датчик температурного контроля (провод, имеющий красный цвет) подключается к разъему sensor;
• Датчик аварийного отключения,(имеющий черный цвет) – подключается к разъему sensor 2.
На следующем этапе вы должны будете подключить температурный регулятор к электросети. Сделать это необходимо для того, чтобы проверить правильность работы системы целиком. Если вы все сделали абсолютно правильно, спустя одну минуту, Вы уже должны ощущать тепло, исходящее от пленки, и каждый из установленных модулей, должен греть!

Как уложить напольную плитку на теплый пол

Возьмите обычную монтажную сетку, имеющую некрупные ячейки, и закрепите ее к полу в разных местах, используя малярный скотч. После этого можно приступать к укладке плитки. Когда ваш клей начнет застывать, ни в коем случае не включайте обогревающую пленку. Далее укладывайте плитку по стандартной технологии, прочитать о том, как это сделать правильно, Вы можете на страницах нашего сайта. Желаем Вам интересного прочтения. Надеемся, укладка плитки на теплый пол пройдет с вашим участием без казусов! Удачных ремонтов!

Наш интернет-магазин рад предложить Вашему вниманию широкий ассортимент систем выравнивания плитки. Мы реализуем данные инструменты трех разновидностей – DLS, СВП и Litolevel. Все они обладают отличным заводским качеством, изготавливаются на современных заводах, на инновационном оборудовании, с применением последних технологий в данной области. Основной их положительной характеристикой является высокая прочность – они не гнутся и ломаются только в специальных местах, как того требует технология. Еще одним товаром, реализуемым нашей компанией, являются 3D крестики, помогающие сделать идеально ровные швы. Если сравнивать их с системами, то функционально они более слабые, так как системы выравнивания, дополнительно, помогают обеспечить идеально ровную поверхность при укладке. Положительной чертой систем является то, что они актуальны как для профессиональных каменщиков, так и для обычных новичков. Профессиональные каменщики предпочитают использовать системы выравнивания , так как данные инструменты существенно ускоряют скорость работы, в два-четыре раза, тем самым они за один рабочий день делают двойную, а то и тройную норму и, соответственно, больше зарабатывают. Новички же применяют системы выравнивания плитки, так как они помогают качественно уложить плитку, при этом не требуя каких-то определенных навыков.

Преимущества работы с системами выравнивания плитки

Плитка не проседает, даже после высыхания клея;
Качественно уложить плитку способен даже новичок, столкнувшийся с данным видом работ впервые;
Существенно ускоряется рабочий процесс, становится в два-четыре раза быстрей, относительно традиционного способа;
Одна из деталей является многоразовой, поэтому Вы существенно экономите на последующих укладках – во всех помещениях, начиная со второго;
Применение систем выравнивания плитки дает возможность сделать идеальные, геометрически правильные швы, а также создать ровную поверхность;
И многое другое.
Кроме того, применяя данные инструменты, Вам удастся избежать образования кривого пола, а это:
• Спотыканий и падений, которые могут привести к травмам. Позаботьтесь о себе и своих близких – не допускайте некачественной укладки;
• Образование сколов и трещин, в местах, где плитка уложена криво, в результате воздействия тяжелых предметов, например, мебели;
• Обильного образования грязи в швах между плитками, в местах, где плитка уложена не в уровень. Это портит всю эстетику от помещения.
Как Вы уже поняли, во всех этих случаях, идеальным вариантом будет применение систем выравнивания плитки, чтобы не допускать подобных ситуаций.

Технологически процесс работы с нашими инструментами чрезвычайно прост

Две системы выравнивания – DLS и СВП, конструкционно состоят из двух разновидностей деталей. Одна деталь представляет собой ножку и отвечает за создание идеального ровного шва, в нее крепится вторая деталь, которая осуществляет стяжку плитки и основания – выравнивая поверхность. Таким образом, с укладчика снимается необходимость делать работы по выравниванию, а это самая муторная, и не любимая работа. После того, как Вы уложите всю стену или пол, Вам необходимо дать высохнуть клею, примерно одни сутки. После этого Вам предстоит демонтировать системы выравнивания плитки, используйте для этих целей резиновый молоток, только сбивайте их под правильным углом, чтобы не повредить глазурованную поверхность плитки. После этого верхние сбитые части не стоит утилизировать, соберите их в пакетик или в коробку от набора, и оставьте для укладки плитки в последующих помещениях. Какая-то часть ножек останется в швах между плитками, но, после того, когда они заделаются фугой – станут не видны. Вот, в целом и все, что Вам надо знать, относительно процесса работы с системами выравнивания плитки.

Как купить системы выравнивания плитки? А очень просто!

Все что Вам необходимо сделать, чтобы купить системы выравнивания плитки — это оставить заявку на сайте, после этого с Вами свяжутся наши менеджеры по продажам, уточнят детали и проконсультируют Вас по продукции. Если Вы не знаете, какое точное количество наших инструментов Вам необходимо, воспользуйтесь удобным калькулятором на нашем сайте. Он точно посчитает Вам количество необходимых материалов с учетом доставки.
Желаем Вам делать ремонты на долгие года!

svp.one

Теплый пол электрический под плитку: инструкция по укладке

Керамическая плитка – традиционное финишное покрытие для кухонь, ванных комнат, балконов и других подобных помещений. Кафель характеризуется высокой устойчивостью к воздействию влаги и легко чистится.

Среди множества положительных свойств этого материала ярко выделяется один серьезный недостаток – поверхность плитки холодная. Однако высокая теплопроводность элементов позволяет успешно использовать их в комплексе с системой подогрева пола.

Ознакомьтесь с инструкцией, и вы сможете самостоятельно смонтировать электрический подогрев пола под плитку.

Что нужно знать перед установкой?

Прежде, чем приступать к монтажу, запомните следующие правила:

• не включайте в сеть смотанный кабель;
• не позволяйте проводам пересекаться;
• для проверки уложенной системы используйте специальный тестер;
• подключайте обогрев к регулятору температуры только после проверки системы тестером;
• не укладывайте элементы обогрева в местах будущей установки тяжелой мебели, техники и прочих массивных предметов;
• подключайте теплый пол в соответствии с прилагающейся схемой. Уделяйте особое внимание местам соединения.

Кабельный теплый пол под плитку может выполнять роль основного обогрева, либо же применяться в качестве дополнения к главной отопительной системе.

Чтобы подогрев был максимально эффективным, нужно правильно рассчитать требуемую мощность.

В этом вам поможет продавец-консультант, но предварительный расчет вы можете выполнить самостоятельно – нужно лишь знать площадь комнаты, за вычетом мест установки тяжелой бытовой техники, мебели и пр. Учитывайте, что для каждого помещения мощность будет иметь разные значения, а именно:

• санузел – порядка 150 Вт на 1 м²;
• балкон – 200 Вт/м²;
• кухня – 150 Вт/м².

Отталкивайтесь от приведенных значений.

Особенности укладки теплого пола под кафельную плитку

Приступайте к обустройству системы обогрева. Последовательно выполните следующие шаги:

1. Избавьтесь от имеющегося напольного покрытия. Если старая стяжка заметно повреждена, демонтируйте и ее.
2. Тщательно очистите основание от любого рода загрязнений, а затем выровняйте его. Нужно убрать пыль и мусор. Для выравнивания удобнее всего использовать готовую наливную смесь.
3. Уложите фольгированную теплоизоляцию отражающей стороной вверх. Листы укладывайте без зазоров, максимально плотно. Стыки проклеивайте фольгированным скотчем.

1. Уложите гидроизоляционный материал по всей площади основания. Пленку укладывайте с нахлестом на стены, равным высоте обустраиваемого пола.
2. Закрепите по периметру пола демпферную ленту.
3. Установите регулятор температуры и термодатчик. Для этого пробурите в стене штробу высотой около 100 см от основания. На указанной высоте высверлите отверстие для терморегулятора.

Также отверстие нужно подготовить в теплоизоляционном слое.

Его длина должна составлять порядка 0,5-1 м от стены с терморегулятором.

В отверстие укладывается гофра с термодатчиком. Засуньте провод с датчиком в гофрированную трубу, а затем плотно уложите в отверстие утеплителя и в штробу.
Кабель от греющих элементов подводите к регулятору также через гофру.

1. Уложите кабельные маты электрической системы обогрева. Существует несколько схем их укладки. Наиболее оптимальный вариант производители, как правило, приводят в инструкциях к своим изделиям. Обязательно изучите прилагающееся руководство и по возможности следуйте его положениям.

Перед тем, как выбрать электрический теплый пол, следует детально изучить характеристики его разновидностей — кабельных систем, нагревательных матов и пленочных инфракрасных нагревателей.

Другим типом обустройства теплых покрытий в квартире или частном доме является водный пол, о вариантах укладки которого можно узнать здесь.

Для крепления элементов системы к теплоизоляции используйте двухстороннюю клейкую ленту. Между матами и стенами оставляйте 15-20-сантиметровый зазор. Сами кабельные маты укладывайте с зазором порядка 5-10 см.

Если ваша система состоит только из нагревательного кабеля, уложите его так, чтобы отдельные ряды змейки были расположены с шагом порядка 10-15 см.

Подключите соединительную муфту на конечном мате к питающему кабелю. Толщина муфты превышает аналогичный параметр для кабелей греющей системы, поэтому вам нужно заранее сделать в теплоизоляционном слое углубление для ее размещения.

Подключение системы — важные моменты

Прежде, чем подключать систему обогрева, нужно убедиться в правильности работы электрических проводов и кабелей. Для такой проверки используются специальные приборы.

В первую очередь замерьте сопротивление системы на выходе питающего кабеля. Для этого используйте мультиметр. Оптимальное значение сопротивления указывается в инструкции. На практике допускается 5-10%-ое отклонение результатов от приведенных производителем.

Вооружитесь мегаомметром (это прибор, номинальное напряжение которого составляет 1000 В), и замерьте сопротивление изоляции нагревающего мата. Полученное значение должно превышать 10 МОм.

Питающий кабель, температурный датчик и регулятор температуры подключайте в соответствии с инструкцией. В зависимости от производителя, маркировки проводов и инструкции по соединению элементов схемы могут несколько отличаться – уточняйте эти моменты в индивидуальном порядке.

Для большего удобства подключайте тонкий теплый пол под плитку в каждой комнате к индивидуальному регулятору температуры.

Важно! Любые элементы электрической системы можно подсоединять только при выключенном электропитании.

По технике безопасности кабели электропитания и греющего мата нужно дополнительно оснастить заземляющими проводами. Для их соединения используйте защитные клеммы.

Финишные работы — варианты обустройства готового покрытия

После подключения элементов системы и проверки их работоспособности, отключите теплый пол от напряжения и залейте стяжку. Можете использовать самодельную цементно-песчаную смесь либо же купить готовый наливной состав. Второй вариант более удобен и прост в реализации.

Важно! Вне зависимости от выбранного варианта обустройства бетонной стяжки, высота готового слоя должна составлять минимум 30 мм.

На практике установлено, что при укладке теплого электрического пола под плитку от обустройства стяжки можно отказаться – в данном случае ее функции возьмет на себя плиточный клей.

Чтобы знать, как выбрать линолеум для кухни, необходимо изучить характеристики разных типов этого популярного в наши дни напольного покрытия. Благодаря своему широчайшему ассортименту, из этого материала можно подобрать наиболее подходящий вариант.

Укладку линолеума нужно производить на предварительно подготовленное основание. Причем для выравнивания деревянного пола существуют одни методы обработки, а для бетонной основы — свои.

Предварительно удостоверьтесь в горизонтальности уложенной системы. Если величина отклонений не превышает 5 мм, можете наносить клей непосредственно на маты системы обогрева и выкладывать кафель, тщательно контролируя горизонтальность поверхности.

Помните: стяжка набирает прочность в течение месяца. Клей же такой длительной выдержки не требует – время его высыхания указывается на упаковке.

Так что если у вас нет возможности оставить помещение на месяц и не пользоваться им, отдавайте предпочтение варианту укладки с клеем вместо стяжки. В остальном же ориентируйтесь на свои предпочтения и особенности конкретной ситуации.

Рекомендации по монтажу эл. теплого пола под плитку на видео

profipol.net
