виды, их отличия и монтаж

При постройке жилых домов, производственных объектов и гаражей возникает необходимость в сооружении перекрытия над подвальной частью здания, между этажами, а также в формировании конструкции крыши. Для решения поставленной задачи кладут перекрытие на пустотных плитах или заливают монолитную плиту. Зная, как правильно класть плиты перекрытия на стены, несложно сделать идеально ровной и достаточно прочной перекрывающую конструкцию. Рассмотрим, как положено устанавливать в нужное положение железобетонные изделия, а также, как они располагаются относительно друг друга.

Какие панели перекрытия в строительстве используют

Для разделения возводимого здания на функциональные зоны в строительстве применяют различные типы перекрывающих конструкций:

• монолитное перекрытие. Для сооружения цельной плиты устанавливают опалубку, размещают арматурный каркас, после чего заливают бетон. Конструкция отличается повышенной нагрузочной способностью и увеличенным запасом прочности. Однако монолитный вариант имеет серьезные недостатки. Процесс сооружения конструкции достаточно дорогой и трудоемкий. Для цельной плиты необходим увеличенный объем бетонного раствора. Кроме того, массивная железобетонная платформа оказывает увеличенную нагрузку на фундамент;
• сборное перекрытие. Для его монтажа используют стандартные панели, изготовленные на промышленных предприятиях. Состоящие из отдельных элементов плиты перекрытия обладают повышенной прочностью и быстро монтируются с помощью грузоподъемной техники. Важно обеспечить плоскостность опорной поверхности в месте укладки, а также герметизировать зазор между железобетонными плитами. При опирании по двум сторонам или п-образно гарантируется жесткость конструкции. После установки плит перекрытия, опирающихся на несущие стены, возводят внутренние перегородки.

При строительстве любого помещения стоит вопрос о том, как осуществить монтаж плит перекрытия

Используя для сооружения перекрытия плиты пустотные или цельные, несложно значительно сократить строительный цикл, снизить трудоемкость мероприятий, а также уменьшить объем затрат. Сборный вариант превосходит по перечисленным показателям монолитную конструкцию и не уступает ей по прочностным свойствам.

Применяются различные виды панелей, отличающиеся вариантом конструктивного исполнения:

• Сплошные. Их легко отличить от других видов плит по отсутствию на торцевой поверхности внутренних каналов. Цельные изделия, усиленные стальной арматурой, обладают повышенной прочностью, однако имеет увеличенную массу. Повышенная теплопроводность и уменьшенные звукоизоляционные характеристики – главные недостатки сплошной конструкции.

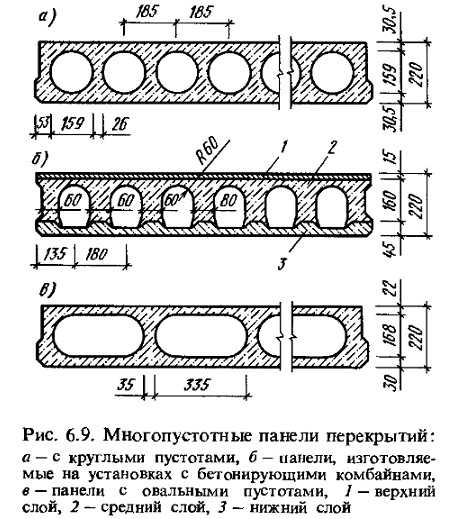

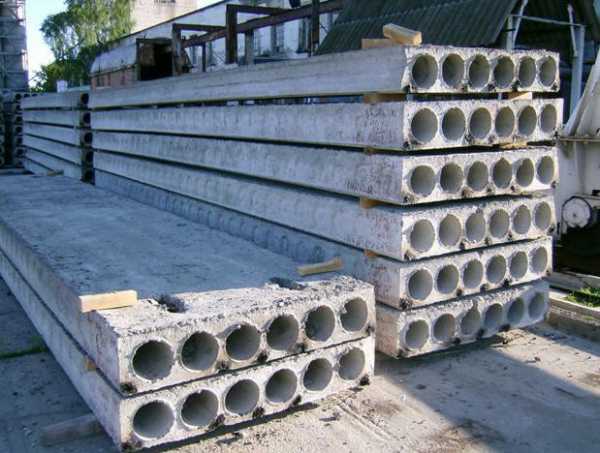

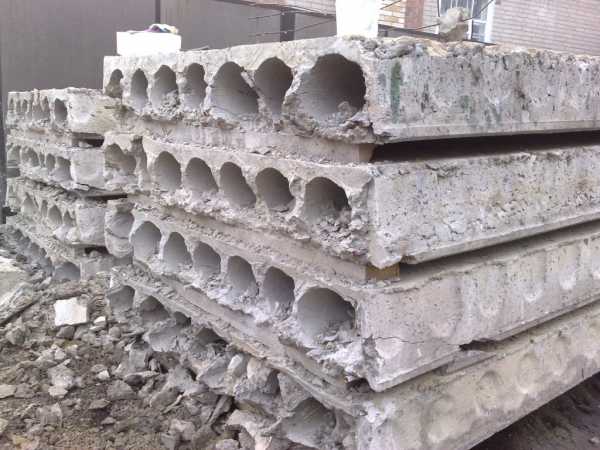

• Пустотные. Внутренние полости плит в поперечном сечении имеют форму окружности или овала. Популярность многопустотных панелей связана с уменьшенной нагрузкой, передаваемой полыми плитами на фундаментную основу. Изделия отличаются повышенными шумоизоляционными характеристиками, а также теплоизоляционными свойствами.
• Ребристые. Панели также называются шатровыми благодаря форме поперечного сечения, образованного продольными ребрами жесткости. Параллельно расположенные ребра повышают запас прочности плит и обеспечивают высокую нагрузочную способность. Ребристые плиты обладают устойчивостью к деформациям, однако уступают пустотелым по уровню теплоизоляции.

Применяемые в строительной отрасли плиты также отличаются методом изготовления:

• плиты с маркировкой ПК формуются в разборных опалубках и имеют стандартные габариты;
• панели марки ПБ изготавливаются методом непрерывной заливки бетона и режутся на заготовки требуемой длины.

При постройке и возведении здания необходимо учитывать некоторые нюансы

Одно из отличий используемых панелей перекрытия заключается в способе соединения элементов арматурной решетки.

Для сборки частей силового каркаса используется:

• проволока для вязания;
• электросварочный аппарат.

Габаритные размеры зависят от разновидности плит и составляют:

• длина – 2,5-12,0 метров;
• ширина – 1,0-1,5 метра;
• толщина – до 0,22 метра.

Определившись с вариантом панелей, следует разобраться, как правильно укладывать плиты перекрытия на стены.

Как правильно класть плиты перекрытия на стены – главные требования

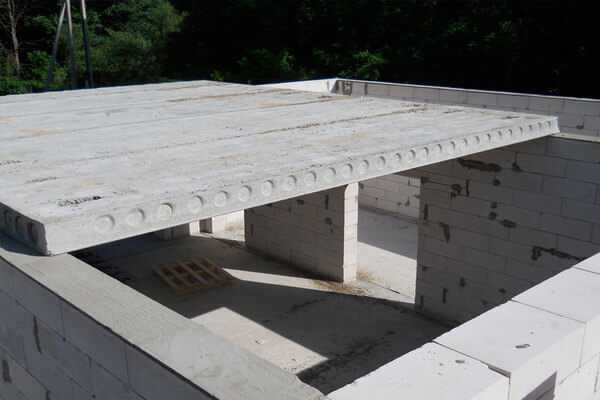

От правильности укладки плит зависит надежность строительных конструкций.

При осуществлении монтажных операций соблюдайте следующие рекомендации:

• выполняйте установку на торцевую плоскость несущих стен. Выполняйте возведение внутренних перегородок после окончания монтажных операций;
• выдерживайте рекомендуемые размеры поверхности опирания. Длина опорной площадки соответствует ширине плиты, а ширина опоры составляет 100-250 мм;
• обеспечивайте надежную фиксацию панелей. Производите крепление плит специальными анкерами, а также соединяйте изделия за такелажные проушины;

Перед тем, как укладывать плиты перекрытия, необходимо знать технологию и правила укладки

• проверяйте горизонтальность торцевой плоскости капитальных стен. Важно не допустить образования высотных перепадов после укладки плит перекрытия;
• применяйте равномерно перемешанную цементную смесь. Каменистые примеси в цементном растворе способны вызвать перекосы панели при монтаже.

В соответствии с требованиями строительных норм, монтаж перекрывающих панелей рекомендуется выполнять следующим образом:

• с опиранием коротких частей плиты на две поверхности, расположенные с противоположных сторон;
• с укладкой плит перекрытия на три торцевые плоскости коробки, образующие контур в виде буквы П.

Выполнение перечисленных требований позволяет избежать перекосов при монтаже и не допустить проблемных ситуаций.

Минимальный размер поверхности основания в процессе установки плит

Величина минимально допустимого опирания определяется на стадии проектирования расчетным путем в зависимости от комплекса факторов:

• габаритных размеров плиты перекрытия;
• веса перекрывающей конструкции;
• толщины коробки строения;
• размеров теплоизоляционного слоя;
• наличия внешней отделки;
• сейсмоустойчивости здания;
• воспринимаемых плитой усилий.

Нужно подготовить плиты перекрытия, перед тем, как устанавливать их

На расчетном этапе учитывают продолжительность действия нагрузки, а также интенсивность ее приложения. Для выполнения расчетов представители проектных организаций используют специальные программные средства. Частным застройщикам следует ориентироваться на табличные показатели, определенные специалистами при выполнении расчетных операций.

Строительные правила, а также действующие нормативные документы содержат требования по размерам опорной площадки для стен, возведенных из разных стройматериалов:

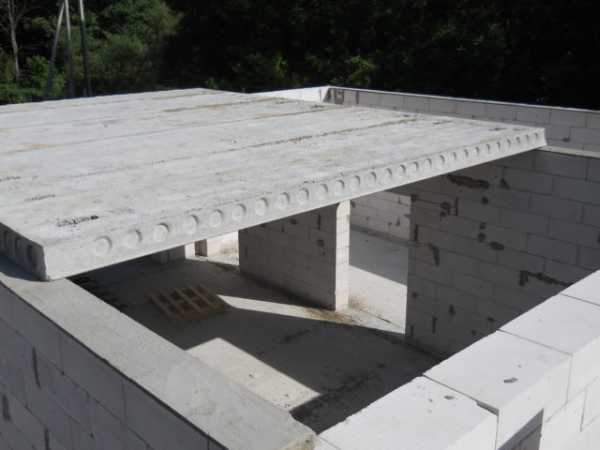

• укладка плит перекрытия на кирпичную стену производится при условии обеспечения ширины опорной поверхности 90-120 мм;
• ширина площадки опирания для стен, возведенных из газонаполненных блоков и пеноблочных композитов, составляет 100-120 мм;
• предельная ширина поверхности контактирования панелей с капитальными стенами зданий достигает 250 мм.

Минимально допустимый размер опорной площадки, равный 60 мм, допускается при монтаже плит на несущие конструкции крупнопанельного типа. Надежность сооружаемых перекрытий гарантируется при соблюдении рекомендаций, содержащихся в действующих стандартах.

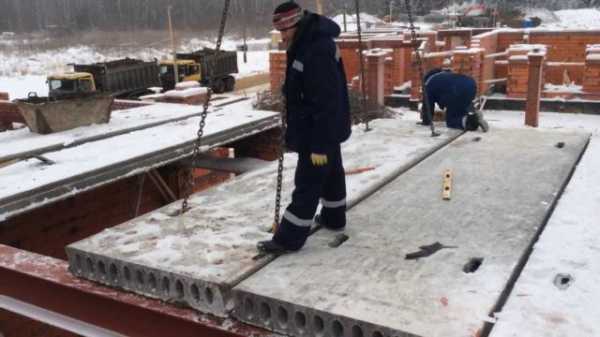

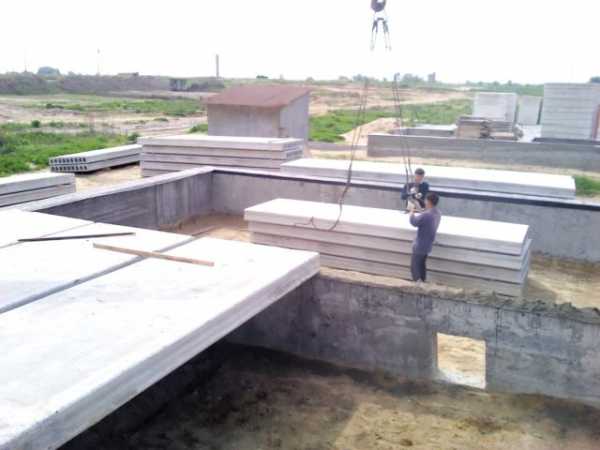

Как правильно укладывать плиты перекрытия на стены – технология монтажа

Технология выполнения мероприятий по монтажу панелей перекрытия включает следующие основные этапы:

Ложить плиты перекрытия необходимо на подложку из бетонной смеси

• подготовительные работы. Они предусматривают транспортировку и складирование плит на строительной площадке. Важно подготовить опорную поверхность стен и знать, как при необходимости разрезать на части цельные плиты;
• основные мероприятия по монтажу. Для их осуществления необходимо подготовить грузоподъемную технику, необходимые строительные материалы, инструменты. Затем следует загерметизировать внутренние полости, произвести укладку и выполнить анкеровку.

Каждый этап имеет свои особенности. Остановимся на нюансах выполнения операций.

Готовимся укладывать плиты перекрытия – подготовительные мероприятия

Подготовка к монтажу панелей перекрытия – ответственный процесс, включающий следующие этапы:

1. Подготовка площадки для размещения грузоподъемного оборудования
2. Доставка приобретенных панелей на стройплощадку и складирование.
3. Подготовка оборудования и инструмента.
4. Разрезание доборных элементов.

Разберем специфику выполнения каждого этапа.

Для подготовки рабочей площадки для расположения крана необходимо выполнить следующие работы:

1. Удалить с поверхности крупные каменистые включения и растительность.
2. Подготовить удобные пути для подъезда автотранспорта с плитами.
3. Проверить плотность почвы, которая не должна быть рыхлой.
4. Спланировать поверхность рабочей площадки.

Плиты перекрытия должны укладываться максимально близко друг к другу

При выполнении строительных мероприятий в весенний или осенний период следует уложить дорожные плиты по всей поверхности площадки для автокрана, чтобы обеспечить устойчивое положение. Транспортировку плит к месту установки осуществляйте транспортным средством требуемой грузоподъемности с длиной кузова, соответствующей размерам изделий. Между панелями на кузове автомобиля установите деревянные подкладки.

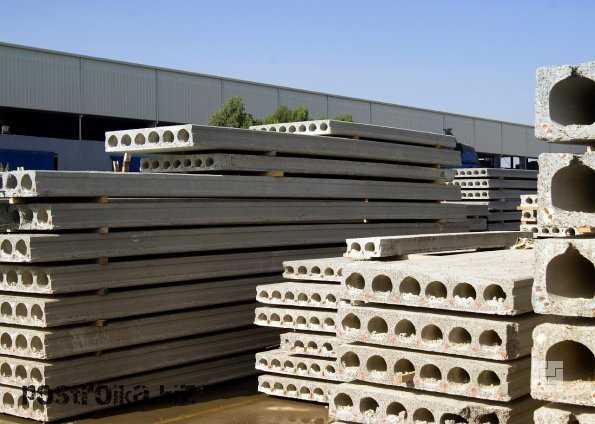

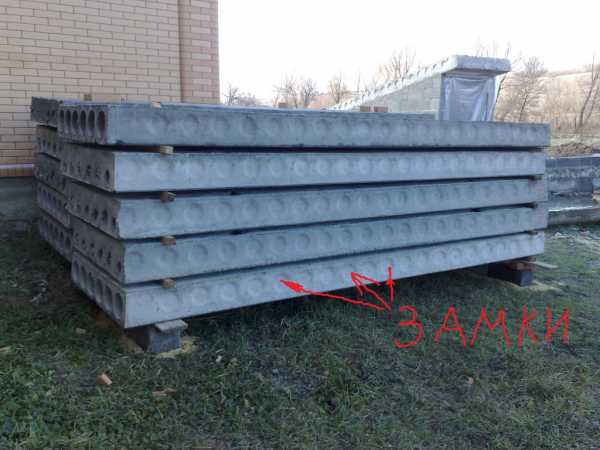

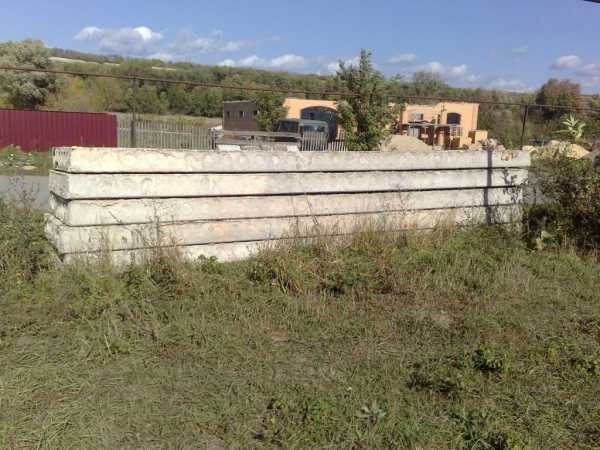

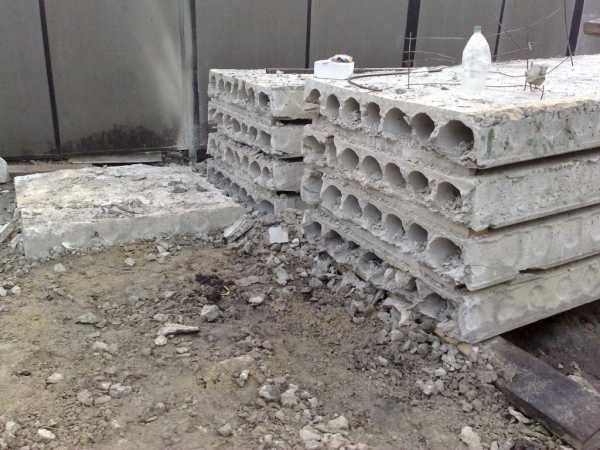

Для предотвращения растрескивания важно правильно складировать плиты. Обратите внимание на следующие моменты:

• горизонтальность площадки для складирования;
• установку деревянных прокладок одинаковой толщины.

Важно не допускать касания полых панелей и размещать опорные брусья в вертикальной плоскости.

Для выполнения работ потребуется следующее оборудование и инструменты:

• грузоподъемная техника;
• стропы;
• анкера для фиксации плит;
• массивная кувалда;
• болгарка;
• монтажный лом;
• цементный раствор;
• уровень, мастерок и отвес.

При невозможности использования цельных панелей для формирования перекрытия возникает необходимость в их разрезании на элементы с требуемыми размерами.

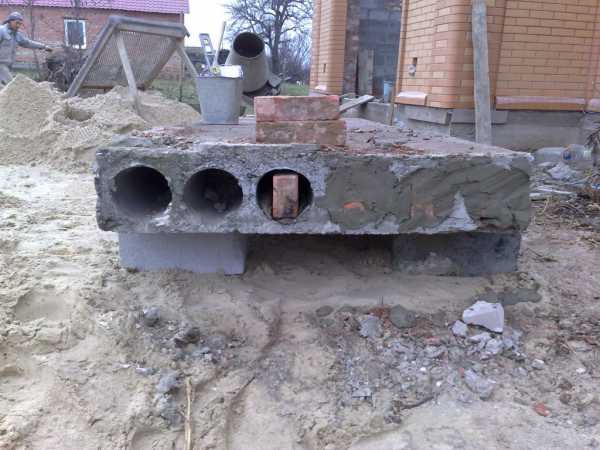

Чтобы в холодное время года плиты не промерзали, торцы необходимо заделывать

Для этого необходимо:

1. Провести мелом черту, соответствующую необходимому размеру.
2. Подложить на участки резания подкладку, затрудняющую откалывание бетона.
3. Выполнить болгаркой рез по проведенной линии.
4. Ударить несколько раз кувалдой по верху плиты.
5. Пробить ломом низ плиты и перерезать арматурные стержни болгаркой.

Завершив подготовительные мероприятия, приступайте к основному этапу работ – монтажу панелей.

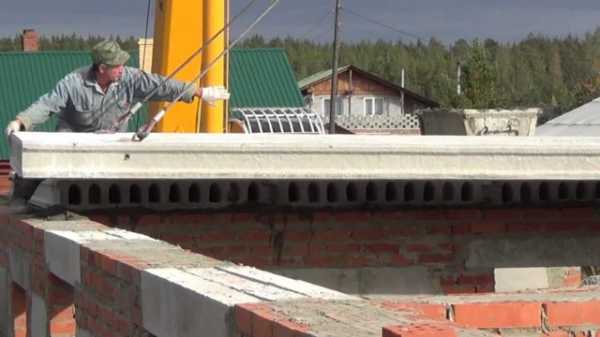

Схема укладки плит на поверхность несущих опор

До того, как класть плиты перекрытия на стены, проконтролируйте их горизонтальность. Важно устранить высотные перепады с помощью цементной смеси.

Дальнейший порядок действий:

1. Уложите цементную смесь слоем 2-3 см на торцевую плоскость несущих стен.

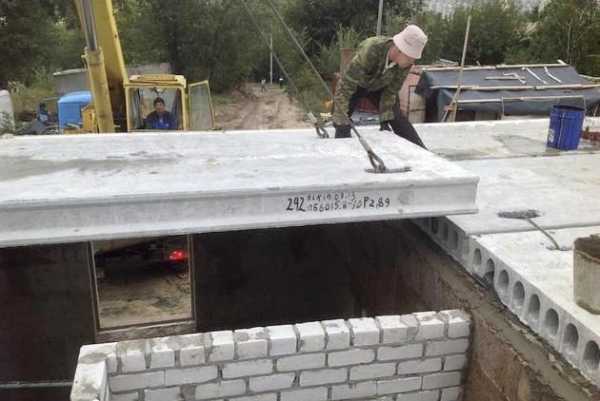

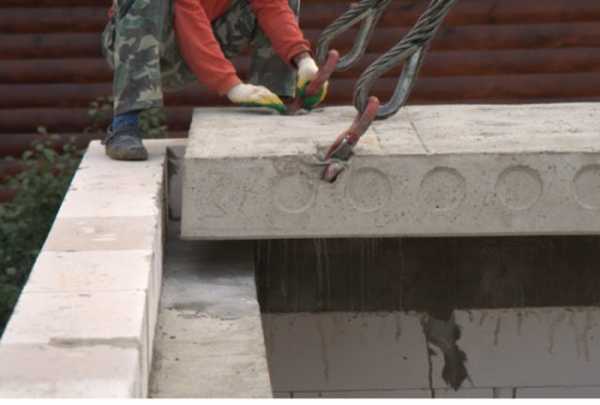

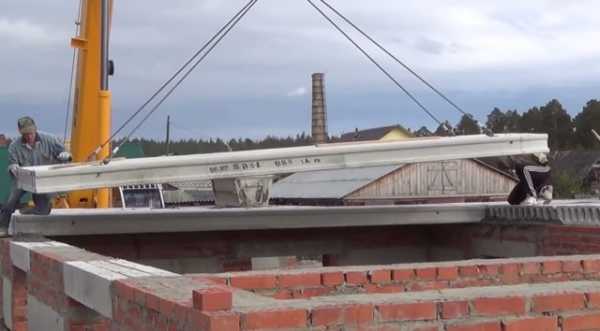

2. Закрепите плиту перекрытия за проушины и переместите к месту установки.
3. Направьте ломом панель в нужное положение.
4. Проконтролируйте размер опорной поверхности и опустите плиту.
5. Отсоедините такелажную оснастку и зафиксируйте изделия анкерами.

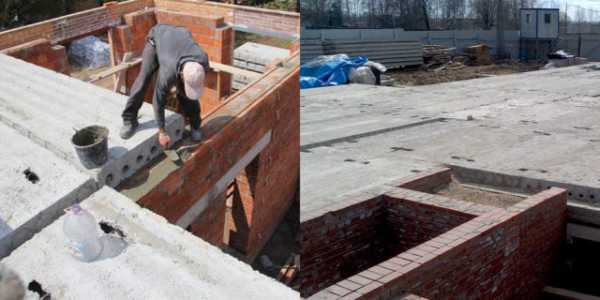

6. Выполните герметизацию зазора между торцами рядом расположенных плит.

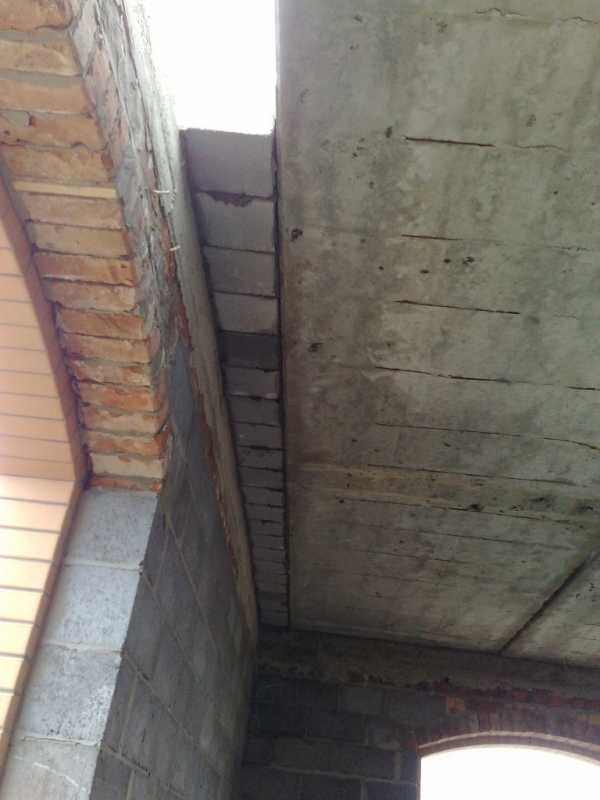

При образовании увеличенного пространства между плитами и стеной следует смонтировать опалубку, уложить арматуру и осуществить бетонирование. Для обеспечения повышенной теплоизоляции осуществите заделку торцевых каналов с помощью минваты, бутового кирпича или бетонной смеси на глубину 20-25 см с каждой стороны изделия. После заделки замажьте каналы цементной смесью.

Заключение

Разобравшись, как правильно класть плиты перекрытия на стены, несложно сформировать пол цокольного этажа здания, смонтировать межэтажную основу, а также уложить элементы перекрытия в верхней части строения. Важно тщательно изучить технологический процесс монтажа плит и использовать сертифицированную продукцию, произведенную на промышленных предприятиях. Учитывая ответственность выполнения монтажных операций, целесообразно воспользоваться услугами квалифицированных строителей. Они правильно выполнят установку панелей и не допустят ошибок.

pobetony.expert

Как правильно класть плиты перекрытия

При строительстве жилого дома вам придется столкнуться с проблемой укладки перекрытия. При строительстве кирпичных, бетонных или каменных зданий, как правило, используются железобетонные перекрытия, которые отличаются своей прочностью и долговечностью, огнеупорностью и ровными полами, однако имеют при этом большую массу. Поэтому такие плиты перекрытия (описание) могут быть уложены только с помощью специального стрелкового крана.

Железобетонные перекрытия имеют большую массу, поэтому их укладку производят с помощью стрелкового крана.

Инструменты и материалы

Чтобы положить перекрытия, вам, кроме крана, понадобятся следующие инструменты и материалы:

• компрессорная станция;
• электросварочный аппарат;
• молотки;
• подмостки;
• уровни,
• кельмы;
• ножовки;
• ломы;
• отбойные молотки;
• емкость для замешивания раствора;
• опалубка;
• арматура;
• раствор бетона;
• плиты перекрытия.

Техника безопасности

Укладка перекрытия может начинаться только после того, как все строители будут ознакомлены с техникой безопасности.

Перед началом укладки, необходимо ознакомить всех строителей с техникой безопасности.

Прежде всего, все краны, подъемные механизмы и прочее оборудование, необходимое для того, чтобы выполнить монтаж перекрытия, должно быть исправным. Класть перекрытия и выполнять связанные с этим работы могут только квалифицированные специалисты, которые прошли плановый медицинский осмотр и которым исполнилось 18 лет.

Рабочие, которые ложат без лесов, должны надевать нескользящую обувь и страховочные пояса. Сварщикам и крановщикам необходимо пройти соответствующую подготовку, после которой выдаются специальные удостоверения. Запрещается поднимать плиты, которые не имеют монтажных петель. Очистка конструкций от грязи проводится до подъема на объект. Запрещено пребывание людей на оборудовании и конструкциях во время перемещения последних. Плиты кладут в зоне, изолированной специальными переносными ограждениями, т.е. необходимо обязательно установить заметное ограждение. Расстроповка конструкций при погрузке/загрузке может выполняться только после проверки на устойчивость, а при установке – исключительно после закрепления. На подмостках и лесах можно только собирать, подгонять и укладывать конструкции. Нельзя выполнять монтаж перекрытия и прочие высотные работы в туманную погоду, гололедицу, грозу.

Монтажные работы по устройству последующих ярусов здания проводятся исключительно после того, как будут закреплены конструкции предыдущего яруса.

Монтаж по устройству последующих ярусов проводят только после закрепления конструкций предыдущего.

Монтаж перекрытия выполняется на высоте с применением специальной техники, и это нужно обязательно учитывать во время работы. Подъем и укладывание осуществляется с использованием автокрана. Перекрытие укладывается на раствор, поэтому в течение 10-20 минут конструкцию можно без проблем передвигать ломом, пока они не займут требуемое положение.

Очень важно создать максимально комфортные условия при монтаже. К примеру, посуду со строительным раствором можно поднять на первое установленное перекрытие, чтобы постоянно не спускаться за ним вниз. Этот же раствор используется для заливки рустов. Такие на первый взгляд незначительные моменты очень часто забирают немало сил и времени и мешают продуктивно укладывать плиты.

Перекрытие фундамента

Перед тем как положить перекрытия, поверхность фундамента необходимо выровнять. Перед тем как перекрыть фундамент здания плитами, обязательно убедитесь в том, что все углы основания располагаются на одной горизонтальной ровной плоскости. Чтобы проверить фундамент на ровность, можно использовать уровень. Фундамент выравнивается цементным раствором.

Также необходимо правильно подготовить фундамент для перекрытия. Следующий этап – подготовка так называемой постели, слоя цементно-песчаного раствора высотой 20-50 мм.

Подготовка постели: слой цемента заливают на предварительно уложенную на фундамент арматурную сетку.

Сначала локально на фундамент можно уложить кладочную арматурную сетку, после чего на нее быстро залить слой цемента требуемой высоты. Удобнее всего будет залить и выровнять постель с помощью пары деревянных брусков. Их укладывают по наружным сторонам стены и убирают непосредственно перед тем, как собираются перекрыть фундамент.

Далее наступает наиболее ответственный момент процедуры – необходимо положить железобетонные плиты на подготовленный фундамент. Положит плиты можно только с помощью крана, т.к. в зависимости от габаритов конструкция может весить до нескольких тонн.

Укладывать нужно строго горизонтально и ровно. Чтобы проверить, насколько качественно фундамент перекрыт, каждый элемент необходимо проверить уровнем.

Очень важно правильно выполнить монтаж перекрытия на фундамент. Они должны опираться лишь на две стены, причем не длинными, а короткими сторонами. Это делается только для исключения вероятности смещения перекрытия, в случае если фундамент даст неравномерную осадку.

Перекрытия должны не полностью заходить на стену, а всего на 10-13 см. Это зависит от того, как устроен фундамент. Подобное расположение перекрытия позволяет уменьшить процент теплопотерь во время эксплуатации дома, т.к. появится возможность залить (утеплить) щели.

Для того чтобы фундамент был действительно надежно перекрыт плитами и конструкция представляла собой единое целое, элементы перекрытия связываются жесткими арматурными плитами. Каждая такая петля должна соединят лишь две соседние и крепится с помощью сварки. Как правило, для такой стяжки используют арматурный прут диаметром от 8 мм. Для такой работы лучше всего подойдет катанка класса А1, т.к. она при предельных нагрузках не ломается, а растягивается. Один конец прута приваривают к монтажной петле перекрытия, второй – точно к такой же петле соседней плиты. Рекомендуется выполнить монтаж анкеров на наружные стены. В итоге получается очень прочная и надежная конструкция.

http://youtu.be/A7iB-h–fiI

Следующий этап – обработка стыков и зазоров. На данном этапе монтажа кран и прочая спецтехника вам уже не понадобятся, т.к. работа предстоит не столько тяжелая, сколько просто требующая внимания и времени. Сначала нужно выложить слой кирпича по периметру стен. Именно кирпич обеспечит дальнейшую защиту строения от потерь тепла и придаст фасаду цельность. Затем между железобетонными плитами и кирпичной кладкой укладывается слой теплоизоляционного материала, к примеру, минераловатной или цементно-стружечной плиты либо разного рода комплексных материалов: стирозола, изолона, пенофола и т.д

После прокладки коммуникаций выполняется обработка и внутренних щелей и зазоров. Узкие зазоры нужно проложить паклей и залить бетоном. Если же щель будет очень широкой, между перекрытиями устраивают монолитный участок, укладывают арматуру, под перекрытием сооружают опалубку и щель заливают бетоном.

Особенности и рекомендации

Расчет по установке перекрытий необходимо сделать до укладки фундамента, на этапе проектирования.

Логично, что монтаж, выполняемый с точным следованием классической технологии, дает возможность получить вполне приемлемый результат, однако для того, чтобы монтаж элементов перекрытия проходил максимально эффективно, рационально и правильно,  необходимо обратить внимание на ряд организационных моментов.

Прежде всего, перед тем как заказывать железобетонные конструкции, нужно вычертить подробный план установки перекрытий с указанием всех размеров. Подобная схема поможет не только правильно определить количество и размеры всех требуемых для перекрытия элементов, но и даст возможность выбрать наиболее подходящий способ их размещения с учетом нужных зазоров, заходов на стену и других нюансов. Хотя лучше сделать все эти расчеты еще на этапе проектирования, до укладки фундамента.

Заказывать железобетонные конструкции лучше всего заблаговременно, к примеру, за несколько недель или даже за пару месяцев до предполагаемого монтажа. Дело в том, что производители стараются не занимать склады готовыми изделиями, а сразу продавать их, так что, скорее всего, в наличии не будет ни нужного количества, ни подходящего размера перекрытий.

Подумать о порядке разгрузки железобетонных конструкций и методе их хранения тоже лучше заблаговременно. Удобнее всего, если перекрытия будут пронумерованы. Лучше положить конструкции таким образом, чтобы их можно было использовать по порядку и не передвигать с места на место, отыскивая в штабеле требуемый элемент.

Что же касается хранения, то складировать нужно на специально подготовленном основании – двух высоких подпорках, на которые конструкция будет опираться узкими сторонами. Лучше, чтобы все плиты в штабеле были в горизонтальном положении, а между ними присутствовали деревянные рейки. При этом рейки всех уровней обязательно должны быть расположены друг под другом, иначе плиты могут попросту потрескаться и прийти в негодность, не дождавшись монтажа.

Заделка стыков и торцов

Для обеспечения надежного сцепления, выемки заливают бетоном.

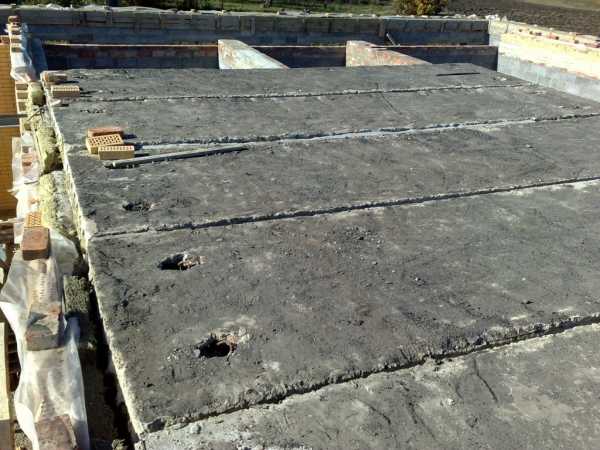

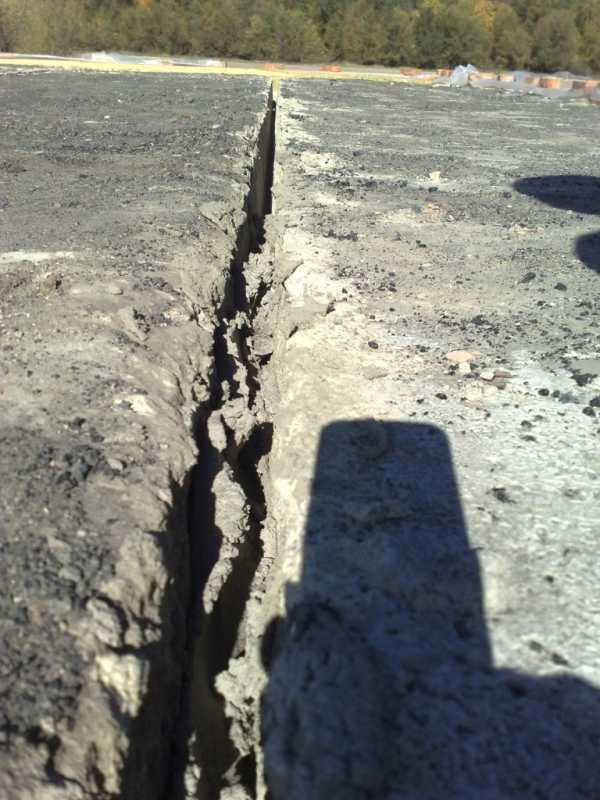

Очень важный момент – заделка рустов. Руст – это место стыковки длинных боковых сторон двух соседних плит. Чтобы получить цельное и прочное перекрытие, все русты необходимо обязательно залить раствором. Круглопустотные имеют специальные замки на боковых сторонах, выполненные в виде круглых выемок. При заливке рустов данные выемки заливают бетоном, обеспечивая надежное и качественное сцепление. Подобное сборное перекрытие работает почти как монолит.

Среди железобетонных вполне могут попасться бракованные экземпляры с неправильно сделанными боковыми сторонами с замками. При соединении между собой выемка окажется внизу, в то время как вверху конструкции плотно стыкуются друг с другом. Как можно догадаться, залить бетоном подобный руст на первый взгляд проблематично. Однако на практике не все так сложно. Чтобы заделать бракованный руст, соседние плиты нужно стыковать не впритык, а с небольшим зазором в 2-3 см. Зазор нужно делать в верхней части перекрытия, где они могут стыковаться. С нижней их части по длине руста нужно подвязать деревянную доску – опалубку для заливки бетонного раствора. Строительная смесь заливается в руст через верхний раствор.

После того как монтаж перекрытия будет завершен, необходимо заделать их торцы, чтобы защитить от промерзания. Если плита опирается на внешнюю стену, заделка торца также сократит потери тепла и не даст холоду попасть внутрь дома.

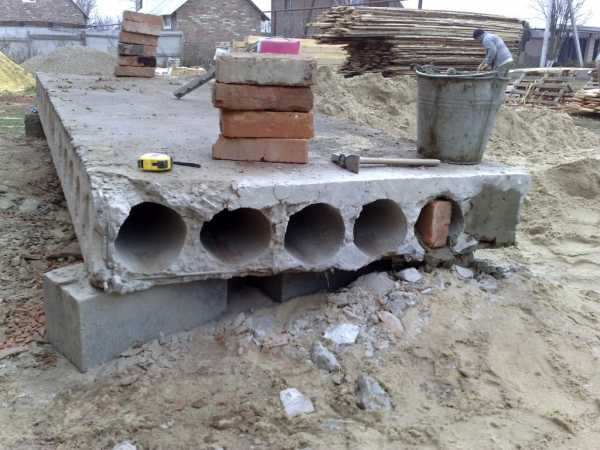

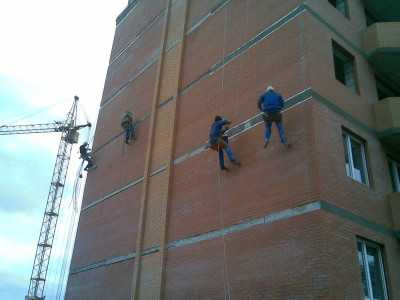

Заделка торца перекрытия необходима для защиты дома от промерзания.

Для заделки торцов железобетонных конструкций можно использовать один из следующих методов: заполнить пустоты труб минеральной ватой примерно на 20-30 см в глубину; закрыть пустоты забутовочным кирпичом на растворе, после чего заделать поверхность раствором; залить пустоты труб легким бетонным раствором на 12-25 см в глубину либо выполнить монтаж бетонных пробок; можно также вставить в отверстие забутовочный полуторный кирпич.

В некоторых случаях перекрытие располагается слишком близко к лицевой кладке. Если между ними не будет утеплителя, а торцы не будут заделаны, конструкция будет промерзать в холодную погоду, покрываясь льдом в помещении. Подобная плита будет источником холода в помещении, а при включенном отоплении на ее поверхности будет появляться «роса» из-за резкого температурного перепада. Если в готовом доме уже имеются подобные плиты, можно решить проблему, не разбирая стены. Для этого с помощью перфоратора в промерзших трубах с нижней стороны проблемного перекрытия просверливается отверстие. В полученное отверстие нужно вставить трубку с наклоном к наружной стене, через которую следует задуть монтажную стену. При этом должна получиться пробка из пены, заходящая на глубину около 10-20 см. Она и будет выступать в качестве теплоизолятора.

http://youtu.be/auUgZAwXFvE

Заделывать торцы необходимо не только у тех плит, которые опираются на наружные стены, но и у тех, которые опираются на капитальные внутренние стены. В соответствии со строительными нормами, торцы заделывают, начиная с третьего перекрытия и ниже. К примеру, двухэтажный дом имеет три перекрытия: между чердаком и вторым этажом, между вторым и первым этажами, между первым этажом и подвалом. В этом случае необходимо заделывать торцы в чердачном перекрытии для усиления конструкции, воспринимающей значительную нагрузку сверху. Торцы следует залить бетонным раствором или же заложить полуторным кирпичом. Это удобнее и проще делать до того, как будет выполнен монтаж. Удачи!

o-cemente.info

Укладка плит перекрытия: как правильно положить

Введение в мир плит

При любом этажном строительстве необходимы перекрытия, которые бывают 2-х типов: монолитные и плиты. Монолитные используются при небольшом строительстве из-за своего веса и определенных рисках во время строительства.

Схема монолитной плиты перекрытия.

Плиты в свою очередь универсально подходят для любого типа строительства из-за своих прочностных качеств и относительной легкости.

Есть 2 типа плит перекрытия — это железобетонные и пустотные.

Пустотные плиты перекрытия — это основной материал для перекрытий, который чаще всего используется. Железобетонные — это перегородки в особо сложных местах, где может собираться конденсат или возможны повреждения подобным образом. Каждая плита характеризуется своей маркой, где указана длина и ширина, как, к примеру, ПК32-10 обозначает 3200 мм в длину и 990 в ширину, тогда как последние 10 идут на обязательный зазор.

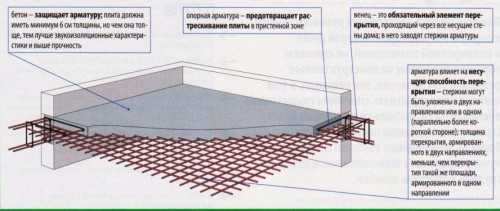

Схема конструкции монолитного перекрытия.

Процесс монтажа плиты — это особо регламентируемые СНиПом правила, т.к. при правильно организованном подходе не сможет возникнуть случаев, которые уже бывали. Чтобы плита имела достаточную устойчивость и прочность ее надо правильно класть исключительно на несущие стены с заходом минимум 12 см, но никак не меньше. Должно быть 4 точки опоры, чтоб плита не имела свободного хода, а если есть возможность, то укладка производится на раствор, что в свою очередь позволит идеально ее выровнять.

Временами при заливке фундамента или установке стен получается слишком большое расстояние, которое одним раствором уже компенсировать не получится даже при особом желании (при установке плит такие расстояния временами достигают 200 мм) и в этом случае укладывается кирпич, а оставшееся маленькое расстояние уже закрывается раствором.

Вернуться к оглавлению

Укладка пустотных плит

1. Рубероид.
2. Подъемный кран.
3. Лом.
4. Цементный раствор.
5. Мастерок.

При строительстве дома с нуля на фундамент технология обязывает укладывать пустотные плиты. При их укладке правильно будет подкладывать гидроизолирующие материалы изначально, можно и сверху, но тогда эффект будет уже не тот. После того, как плиты при помощи техники были установлены, следует первым делом закрыть отверстия в плите, т.к. в пол придется ровнять, а они могут «откушать» очень немало цемента или даже стяжки. Закрывать удобнее всего керамзитом, а безопаснее для здоровья — самым обыкновенным бетоном, но по этому поводу правила ничего не регламентируют и каждый сам волен в выборе.

Любая плита имеет 2 стороны — одна гладкая, другая рельефная. Гладкую сторону всегда следует укладывать вниз, т.к. это убивает сразу 2-х зайцев:

1. Большая площадь соприкосновения обеспечивает максимальную устойчивость.
2. Гладкая сторона станет идеальным потолком, для выравнивания которого почти не потребуются материалы, тогда как рельефная замечательно подойдет для пола.

При своевременной доставке и разгрузке перекрытия, чтоб работа была нон-стоп — среднее время, чтоб уложить одну — 7-8 минут у одного человека и одного крана. При этом нет никакого перенапряжения, т.к. установка перекрытия на таком уровне подразумевает предельную точность со всех сторон. После установки швы заливаются цементным раствором и осторожно выравниваются. Для данного технология позволяет применить раствор цемента даже самой низкой марки М100, т.к. он несет лишь связывающую функцию, но никак не больше. При правильном исполнении получается идеальная прочная поверхность, которая к тому же прекрасно приспосабливается по любые дополнительные потребности.

Вернуться к оглавлению

Укладка железобетонных плит

1. Подъемный кран.
2. Лом.
3. Цементный раствор.
4. Мастерок.

Схема пустотной плиты перекрытия.

Для перекрытий между этажами лучше использовать железобетонные плиты, т.к. благодаря правильно сделанному армированию, а также высокой марке цемента они будут предельно устойчивы. Тут снова потребуется подъемный кран, который сможет поднять плиты на нужную высоту, а также человек, который будет корректировать процесс установки. Перед началом работ кран должен быть установлен так, чтобы был доступ ко всему строению или к большей его части, а цементный раствор готовится заранее. Правильно изготовленный раствор — это 1 цемента м300-400, 3 песка и воды на глаз, как, собственно, технология предписывала делать и фундамент.

1. Закрепление плиты крючками и переноска ее на строение.
2. Пока перекрытия в движении, надо залить место посадки раствором, но не толстым слоем. А затем положить их в нужную точку.
3. Идеально ровно установить плиту крайне сложно, по этой причине потребуется лом и недюжинная физическая сила, которая будет прилагаться к поправке положения плиты. Если правильно применить закон рычага, то процесс смещения займет меньше минуты (точка опоры максимально близко к плите, на нее устанавливается лом так, чтобы маленькая его часть была с нужной стороны, а 90% со стороны человека, что существенно облегчит труды).
4. Возврат в исходную позицию.

Плиты укладываются очень быстро, и в среднем при наличии 2 человек и 1 подъемного крана одна плита ложится около 10 минут. Причем ни один не перетруждается, т.к. не потребуется ни от кого серьезного физического напряжения.

При укладке железобетонных плит по технологии должен быть зазор в 10 мм, но, тем не менее, его мало кто соблюдает, т.к. это практически не влияет на итоговое качество, зато удобнее заливать полы и отделывать потолки.

Вернуться к оглавлению

Краткое послесловие и статистика

Бетонные плиты перекрытия отличаются от всех своих конкурентов, но все отличия показывают их преимущества:

• цена перекрытия из плит на 30% дешевле, чем монолит;
• все перекрытия укладываются за несколько часов, и сразу можно начинать по ним ходить. Даже если щели были залиты бетоном — это не помешает дальнейшему процессу строительства. Единственное, что стоит учесть — это раствор под плитой;
• о долговечности превосходит деревянные аналоги в несколько раз, а также не подвержены никаким повреждениям со стороны насекомых и грызунов.

Такие плиты будут служить много десятилетий, а если время от времени проводить капитальные ремонты, при которых все будет ремонтироваться, то хватит их более чем на век. Главное изначально не пожалеть денег и приобрести как можно выше качеством.

1popotolku.ru

Монтаж плит перекрытия: правильная укладка и установка

Возведение зданий связано с сооружением железобетонных перекрытий, разделяющих внутреннее пространство на отдельные зоны. Железобетонные панели, изготовленные на специализированных предприятиях, устанавливаются между этажами дома, а также над цокольной частью строения. Плиты обладают повышенной несущей способностью и позволяют оперативно сформировать жесткое основание. Монтаж плит перекрытия – серьезная операция, требующая применения грузоподъемного оборудования. Для выполнения монтажных мероприятий необходимы специальная подготовка и знание технологии.

Виды железобетонных плит перекрытия

Широко применяемые в строительной отрасли межэтажные панели, изготовленные из армированного бетона, делятся на различные виды.

Изделия отличаются следующими параметрами:

• габаритными размерами;
• конструктивным исполнением;
• способом сборки арматурной решетки;
• технологией изготовления.

Плиты, серийно выпускаемые на предприятиях железобетонных изделий, стандартизированы по габаритам.

Размеры панели определяются требованиями нормативных документов:

• длина составляет от 2,5 до 12 м;
• ширина находится в интервале от 1 до 1,5 м;
• толщина не превышает 0,22 м.

Конструкции перекрытия должны отвечать требованиям относительно прочности, огнестойкости, звукоизоляции и теплоизоляции

Стандартизированные размеры продукции создают некоторые сложности застройщикам. Если производится строительство домов, бани, сауны и бассейна, то железобетонные панели следует подбирать в зависимости от габаритных размеров строения, обеспечивая надежное опирание плит перекрытия. Выбрав плиты с габаритами, соответствующими расстоянию между стенами, несложно оперативно соорудить перекрытие из железобетона.

В зависимости от конструкции, перекрытие собирается из следующих видов плит:

• сплошных. Цельные панели отличаются от других разновидностей плит отсутствием внутренних полостей. Изделия характеризуются повышенным запасом прочности, а также увеличенным весом. Недостаток цельных плит – уменьшенные звуко- и теплоизоляционные характеристики;
• многопустотных. В торцевой части изделия видны продольно расположенные полости круглого или овального сечения. Продукция со сквозными полостями распространена в строительной отрасли благодаря уменьшенному весу, шумоизоляционным и звукозащитным свойствам;
• шатровых. По поверхностям плит выполнены ребра жесткости, повышающие прочностные характеристики и способность изделий оказывать сопротивление действующим нагрузкам и деформациям. По теплоизоляционным свойствам шатровые панели уступают пустотным.

Стальные стержни, которые закладываются в форму при бетонировании плит, соединяются в пространственную решетку различными методами:

• вязальной проволокой;
• электрической сваркой.

Они используются при возведении промышленных, многоквартирных и индивидуальных строений

В зависимости от способа изготовления плиты делятся на следующие виды:

• круглопустотные панели марки ПК, бетонируемые в многоразовых формах стандартного размера;
• изделия непрерывного формирования типа ПБ, разрезаемые на плиты необходимой длины.

Собираясь соорудить перекрытие, следует обратить внимание на размеры изделий и их конструкцию.

Как разделить на части монолитные железобетонные панели

При выполнении монтажных мероприятий возникает необходимость уменьшить длину стандартной панели. Для выполнения поставленной задачи можно воспользоваться обычной болгаркой с алмазным кругом, предназначенным для резки бетона. Также потребуется диск для резки стальной арматуры, кувалда и лом.

Выполняйте работы по резке плит по следующему алгоритму:

1. Отметьте мелом требуемый размер панели.
2. Положите по разметке подложку, предохраняющую бетон от сколов.
3. Надрежьте железобетонную плиту по меловой черте.
4. Нанесите удары кувалдой по верхней плоскости и торцевым поверхностям.

После оседания под собственным весом ненужного куска плиты выполните следующие операции:

1. Пробейте ломом нижнюю часть бетонной панели.
2. Перережьте болгаркой арматуру, используя диск для металла.

Сначала осуществляется пропил болгаркой на верхней поверхности плиты по отмеченной линии

Соблюдая приведенную последовательность операций несложно выполнить резку панели вдоль продольной оси. При этом, с помощью болгарки с кругом по металлу, придется разрезать применяемую для усиления плит металлическую сетку.

Как производится монтаж плит перекрытия

Монтаж перекрытий – ответственный процесс, требующий специальной подготовки.

Для выполнения монтажных операций и укладки панелей потребуется грузоподъемное оборудование, инструменты и материалы:

• автомобильный кран;
• такелажная оснастка;
• строительные леса;
• крепежные анкера;
• лом и кувалда;
• раствор цемента;
• мастерок;
• строительный уровень и отвес.

Правильная укладка плит перекрытия осуществляется по ровным поверхностям стен на предварительно уложенный цементный раствор. Соблюдение ширины опорной поверхности позволит равномерно распределить нагрузку на несущие стены и обеспечить устойчивость панелей.

Для работ понадобится кран и как минимум 4 человека

При выполнении работ придерживайтесь следующего алгоритма:

1. Проверьте уровнем горизонтальность торца капитальных стен и устраните раствором высотные перепады более 15 мм.
2. Произведите укладку цементного раствора на горизонтальный торец стен, обеспечив толщину слоя 20-30 мм.
3. Закрепите панель за строповочные проушины и переместите ее автокраном на место монтажа.
4. Подкорректируйте ломом требуемое положение плиты, проверьте пятно контакта и опустите изделие.
5. Отсоедините стропы и закрепите панель стальными анкерами, обеспечив шаг, равный 180-200 см.
6. Загерметизируйте зазор между торцевыми плоскостями панелей с помощью цементного раствора.

На заключительном этапе работ заделайте торцевые отверстия в панелях, используя следующие материалы:

• минеральную вату;
• бетонный раствор;
• забутовочный кирпич.

Заделка торцевых полостей выполняется на глубину 200-250 мм с последующей замазкой торцевой плоскости цементным раствором.

Укладка плит перекрытия – тонкости технологии

Начинающие застройщики не всегда имеют детальное представление, как уложить панели. Технология укладки плит перекрытий имеет определенные нюансы.

Монтажники принимают плиту перекрытия, регулируют оптимальное расположение

Обратите внимание на следующие моменты:

• установку следует выполнять на торец капитальных стен здания с сооружением межкомнатных перегородок и стен после завершения монтажных работ;
• величину опирания железобетонных плит на капитальные стены выдерживать в пределах 10-25 см;
• обеспечивать надежность крепления рядом расположенных изделий с помощью монтажных петель;
• контролировать горизонтальность опорной поверхности несущих стен, гарантирующую отсутствие перепадов и ступенек;
• следить за равномерной консистенцией цементного раствора и отсутствием в нем каменистых включений.

Обратите внимание, что установка плит перекрытия допускается в следующих вариантах:

• на две противоположных стены с коротких сторон панели;
• на три торца стен, образующих контур п-образной формы.

Соблюдение указанных требований позволит избежать непредвиденных ситуаций.

Как заделать небольшие пустоты при укладке плит перекрытия

В процессе монтажа плит перекрытия неизбежно образуются зазоры между рядом расположенными плитами, а также между крайними панелями и стенами.

Перед кладкой плит перекрытия необходимо заделать пустоты во избежание промерзания

Используются следующие способы заделки:

• небольшие промежутки между панелями легко заделать красным кирпичом или блоками из ячеистых бетонов с дальнейшим выравниванием поверхности с помощью цементного раствора;
• увеличенное пространство по краям плит необходимо залить бетоном после предварительной установки щитов опалубки и арматурной решетки.

Благодаря правильно выполненной герметизации щелей обеспечивается изоляция потолков и стен, влияющая на климат внутри помещения.

Монтаж плит – возникающие сложности

При нарушении правил транспортировки и складирования панелей возможны непредвиденные ситуации, связанные с образованием трещин.

Предотвратить растрескивание помогут следующие рекомендации:

• складируйте железобетонные изделия на ровную основу;
• устанавливайте между плитами деревянные прокладки равной толщины;
• располагайте брусья строго по вертикали;
• не допускайте соприкосновения пустотных плит.

При незначительных дефектах и малых трещинах допускается установка панелей в ненагруженных участках с заделкой трещин цементным раствором. Плиты со сквозными трещинами необходимо разрезать на отдельные части и применять их в качестве коротких секций.

Что предпринять, если не получилось равномерно разложить панели

Учитывая значительную массу панелей и увеличенные габаритные размеры, сложно обеспечить стабильность зазоров между плитами и их равномерную укладку на опорную поверхность. Кроме того, часто размеры помещения не соответствуют габаритам плит, и, в результате, образуется открытый участок. В сложившейся ситуации следует забетонировать свободное пространство.

Порядок действий:

1. Закрепите щиты опалубки на нижней плоскости плит.
2. Уложите арматурную решетку.
3. Залейте бетонный раствор.
4. Небольшие щели заделайте цементной смесью.

Рекомендации

Планируя сооружение перекрытия, подберите панели по размерам и конструкции. Обязательно разработайте план плит перекрытия, облегчающий их установку. При монтаже изделий не опирайте их на внутренние перегородки из пеноблоков. При несовпадении размеров плит габаритам коробки подберите размеры керамзитоблока для заделки свободного пространства. При использовании панелей для сборного основания потребуется гидроизоляция под фундаментную плиту. Проанализируйте, собираясь возвести плитный фундамент, плюсы и минусы. Рекомендации профессионалов помогут избежать ошибок.

pobetony.expert

Монтаж плит перекрытия — как надо делать правильно

Доброго времени суток дорогие читатели!

На первый взгляд кажется, что осуществить монтаж плит перекрытия очень легко, но есть некоторые нюансы о которых лучше узнать сейчас, чтобы потом было меньше проблем.

В этой статье вы узнаете:

— Как монтировать ж/б круглопустотные плиты (ПК).

— Как правильно пробить люк (лаз) в ж/б круглопустотных плитах перекрытия, для чердачной лестницы? СМОТРИМ ВИДЕО НИЖЕ.

— Забиваем русты правильно. 44D08C

— Как перекрыть пол метра пустоты без плит (дешево и просто)?

— Что делать если круглопустотная плита треснула.

— Как перерубить круглопустоную плиту легко и быстро.

— Почему может лопнут плита.

— Как заделать торцы плит, чтобы не промерзала круглопустотная плита.

.

.

.

Разновидности плит с которым мы чаще всего работаем:

Плиты бывают – многопустотные панели, шатровые панели с ребрами по контуру в виде карниза (одна плита ложится на всю комнату) и ребристые предварительно напряженные плиты длина которых может быть от 9 до 15 метров.

Очень редко используем для перекрытия слоистые сплошные панели.

Монолитные ж/б перекрытия тоже редко используем (в основном для некратностей), так как это в два – три раза дороже, чем сборные многопустотные перекрытия и в несколько раз дольше по времени.

Плитами можно перекрыть этаж за один день, а монолитное перекрытие может затянутся на не определенный срок (выставь опалубку, повяжи арматуру, залей бетон, сними опалубку и тому подобное)

В этой статье мы рассмотрим плиты перекрытия самые распространенные и наиболее оптимальные – ж/б круглопустотные. Пустоты в плитах бывают разной формы овальные и неправильной формы:

Круглопустотные плиты перекрытия имеют некоторые преимущества по сравнению с другими плитами, а именно:

— Шумоизоляция за счет пустот.

— Относительно не большой вес.

— Дополнительная теплоизоляция за счет пустот и прочее.

.

.

.

Вы не поверите, но при помощи лома, болгарки и кулачка можно за 40 минут перерубить ж/б круглопустотную плиту поперек, шириной 1,2 метра. Вы скажете: “Зачем мне нужно рубить плиту, делать ее меньшей длины, если я могу заказать плиту любой длины?”.

Это конечно абсолютно правильно, но не всегда так бывает. Почти во всех домах, которые мы строили, приходилось кое – где подрезать хотя бы одну плиту.

К примеру, чтобы перекрыть эркер необходимо делать ж/б монолитное перекрытие над ним или подрезать круглопустотную плиту в форме трапеции.

Второй пример вырезать тот же люк в перекрытии, чтобы был лаз на чердак. Или просто необходимо уменьшить длину ж/б плиты.

Резюме: очень часто приходиться в ж/б перекрытии кое – где подрезать, прорезать и обрубать.

 .

 а) Рубим плиту поперек.

Итак нам необходимо сделать ж/б плиту немного короче. Плита лежит на подкладках на земле. Сверху плиты отмечаем мелом нужный нам размер. Сверху режим плиту большой болгаркой, диском по бетону.

Нюанс: обязательно отметка мела по плите должна совпадать с подкладкой под плитой (дальше будет понятнее).

Если к примеру необходимо отрезать пол метра от круглопустотной плиты, то мы отмечаем пол метра от края, но перед этим при выгрузке плиты на землю, мы заранее положили деревянную подкладку не на самый край, а тоже на пол метра от края

Если подкладка под плитой будет смещена дальше (не пол метра от края, а 600 мм), то бетон будет “зализываться” во время рубки плиты.



После того как мы прорезали по мелу болгаркой, бьем кулачком по трубам (пустотам) возле реза. Нужно бить не по ребру, а в трубу. С 3 – 4 удара вы пробьете трубу. И так пробиваем все трубы кулачком.

Как говорится в народной поговорке: “Лучше один раз увидеть, чем сто раз услышать и тысячу раз прочитать”, поэтому ниже в третьем разделе (как сделать люк в круглопустотной ж/б плите) вы увидите в видео как легко пробиваются ж/б плиты.

Затем, когда трубы пробиты бьем по ребру, только не сверху, а с боку. К тому времени скорее всего не нужный кусок плиты (пол метра) под своим весом просел и еще облегчил работу.

Когда трубы пробиты, ребра сбиты кулачком к делу приступает лом. Ломом пробиваем нижнюю часть трубы и добираемся до рабочей арматуры. Арматуру очищаем от бетона и перерезаем ее болгаркой с диском по металлу.

Рваный край плиты лучше всего “запаковать” забутовочным кирпичом  и замазать раствором, это укрепит его.

.

б) Рубим плиту вдоль.

В принципе отрубить плиту вдоль еще легче чем поперек. Единственное отличие заключается в том, что в длину рубить дольше так как плита может быть длиной и 6 метров в то время как поперек необходима прорезать всего 1,2  м -.1,5 м.

Принцип рубки плиты вдоль точно такой же как и поперек. Бьем  кулачком по верху плиты по трубе по всей длине.

Чтобы край плиты был более аккуратнее, можно сначала прорезать болгаркой, а потом бить по резу кулачком. Затем ломиком пробиваем низ трубы по всей длине.

По ходу рубки плиты будет попадаться сетка (гладкая арматура диаметром от 3 мм – до 8 мм) которую то же подрезаем болгаркой.

.

Вывод:

Плиты рубятся очень легко. Когда я первый раз рубил плиту, я не поверил своим глазам. Было очень легко и я стал сомневаться в прочности круглопустотных плит.

Но это не так, многопустотные плиты очень прочные, выдерживают 800 кг/м2. Прочность в круглопустотных плитах обеспечивается за счет: ребер, арматуры, принципа трупы и прочего.

.

.

.



В этом видео (см. выше), мы прорубили этот люк приблизительно минут за 50.

Нюанс: вырезать арматуру болгаркой нужно осторожно, так как арматура напряжена и она может зажать диск в болгарке. Лучше всего, арматуру болгаркой чуть – чуть не дорезать, а потом этот рез ударить ломом или кулачком.

Самый безопасный способ – это срезать арматуру в люке автогеном (резаком).

Чтобы контуры люка были не много по ровнее, можно прорезать его сначала болгаркой по периметру (сверху). На видео выше мы прорезали люк поперек труб в плите.

 .

Размеры люка для чердачной лестницы.

Люки для лестницы обычно пробиваем между двух плит, на стыке. Ширина и длина люка зависит от:

— Ширины плит перекрытия.

— Нагрузки которую будут испытывать прорезанные плиты. К примеру на эти прорезанные плиты будут опираться стойки крыши (будет давить крыша).

Если широкие питы, то и лючок можно сделать побольше. На видео выше ширина ж/б круглопустотных плит большая 1,5 метра.

Часто мы делаем люки 900 мм на 900 мм в плитах шириной 1,2 метра. То есть 450 мм прорезаем в одной плите и 450 мм в другой плите. Это размеры люка для приставных лестниц, но они очень не удобные. Так как всегда лестница для чердака будет хранится где-то рядом, в жилом помещении.

Лучше всего использовать чердачные лестницы складные, которые крепятся к крышке люка и складываются при закрывании люка.

Самые распространенные размеры для складных чердачных лестниц: 600 мм на 1200 мм; 700 мм на 1200 мм; 600 мм на 1300; 700 мм на 1300 мм; 700 мм на 1400 мм.

К примеру, если вы выбрали  чердачную лестницу складную размером 700 мм на 1400 мм, то очень ВАЖНО прорезать люк в плитах таким образам, чтобы длинная сторона люка (1400 мм) была вдоль плит, а не поперек.

.

.

.

Применяем этот способ, когда не получается перекрыть все не кратности плитами. Когда нет возможности приобрести плиты разной ширины. Когда не хочется рубить плиты перекрытия вдоль.

.

а) Самый лучший и простой способ.

При монтаже ж/б плит иногда возникают не кратности. То есть не удается полностью перекрыть все пространство дома, остаются дырки. Ниже рассмотрим как можно перекрыть пол метра без плит.

Итак, к примеру мы перекрываем первый этаж дома круглопустотными плитами. При раскладке плит у нас не хватает пол метра, чтобы полностью перекрыть этаж.

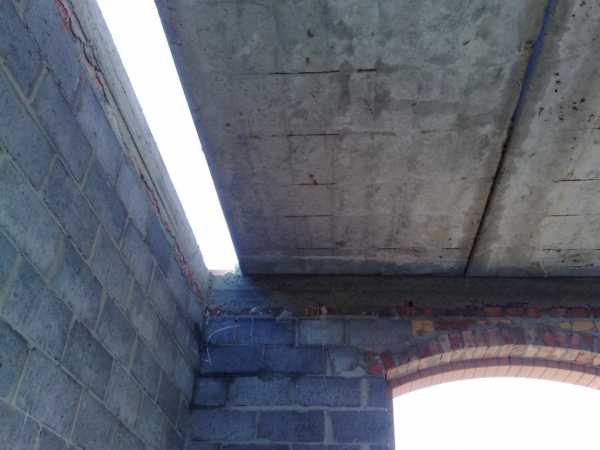

Когда мы монтируем первую плиту, то мы отступаем 250 мм от края внутренней стены. Далее монтируем остальные плиты.

Между последней плитой и внутренней стеной тоже не хватает 250 мм. Другими словами мы разделили наши пол метра не кратности пополам по 250 мм и сделали их с двух сторон (дырки между стеной и плитой по 250 мм).



Далее мы заполняем это пространство обычным шлакоблоком, тем же из которого выкладывали стены. Шлакоблок строим “тычком”:

 Шлакоблок не упадет, так как он упирается торцом (тычком) в плиту.

Нюанс: шлакоблок лучше всего строить дырками в бок, чтобы не снизу ни сверху не было дырок.

Далее строится наружная стена и она зажимает выпущены шлакоблок. Для тех кто сомневается в прочности такого перекрытия пространства скажу, что этот способ применяем уже не один год, все хорошо работает.

Если вы уж сильно переживает за прочность, то можете усилить это место (где напущен шлакоблок) когда будите делать стяжку пола. Для этого необходимо положить сверху напущенного шлакоблока кладочную сетку или связать сетку из арматуры диаметром 6 мм.

.

б) Второй способ более трудоемкий.

Так же можно разогнать плиты, то есть сделать небольшие равные расстояния между ними.

К примеру, чтобы перекрыть этаж нужно 10 плит и остается дырка 500 мм (пол метра). Мы монтируем первую плиту от края внутренней стены (чтобы не было зазора). Вторую плиту мы монтируем с небольшим отступом от первой 55 мм.

Десять плит – это девять стыков между ними. Делим 500 мм на 9 стыков получаем 55 мм расстояние между плитами.

Далее подвязываем опалубку (доску) снизу под этой дыркой между плитами. Укладываем в зазор между плитами арматуру и заливаем бетоном.

.

.

.

Очень часто, при монтировании плит перекрытия попадается лопнувшая плита. Происходит это чаще всего от неправильного складирования плит перекрытия или транспортировки.

На фото ниже вы видите как ни в коем случае нельзя складировать кругопустотные плиты перекрытия.

Все эти плиты полопались, а нижние в нескольких местах. Сделал фото по ближе

Много раз видел как плиты вроде бы сложены правильно, но прошла зима, основание под плитами раскисло середина плиты коснулась грунта и плита лопнула.

Чтобы плита не лопнула, необходимо внимательно отнестись к складированию плит в штабеля. Для этого необходимо под края первой плиты (нижней) сделать хорошее основание.

Желательно, чтобы плиты лежали по горизонту. Важно, чтобы первые подкладки под плитами были высокими, на случай если она начнет погружаться в грунт.

Ни в коем случае нельзя, чтобы середина плиты коснулась грунта, так как почти 100 %, что она лопнет и не одна, а и те, что сверху нее то же!

Следующие прокладки между плитами обычно делаются из деревянных реек. Здесь необходимо обратить внимание на три фактора:

а) Чтобы рейки были достаточной толщины, чтобы плиты не касались друг друга.

б) Чтобы деревянные рейки (прокладки) находились одна над другой ВЕРТИКАЛЬНО.

в) Прокладки укладываются от края плиты на 200 – 400 мм.

Высота штабеля с плитами на хорошем, твердом основании может достигать максимум 2,5 метра (8 – 10 рядов).

.

.

Если трещины на круглопустотных плита не очень большие, то в принципе ничего страшного. Почти на каждом доме, который мы стоили, монтировали треснувшие плиты.

Ниже рассмотрим варианты куда лучше всего смонтировать треснувшие плиты, чтобы на них давила минимальная нагрузка:

а) Если трещина на плите большая, то такую плиту мы обычно напускаем на капитальную (или наружную) стену миллиметров на 100 – 150.

Другими словами монтируем треснувшую плиту так, чтобы она опиралась на три стены, а именно торцы плиты опирались на капитальные стены и длинная сторона плиты тоже заходила и опиралась на капитальную стену.

Сверху треснутая плита прижимается выше стоящими стенами и получается вполне прочное перекрытие.

б) Также можно смонтировать треснувшую плиту, там где будет стоять под ней перегородка из кирпича. Другими словами треснувшая плита будет снизу подперта перегородкой.

в) Монтируем треснувшую плиту между хорошими, целыми плитами. Обращаем внимание, чтобы русты между треснувшей плитой и хорошей, были хорошо заделаны. Когда раствор в замках застынет перекрытие будет цельным.

г) Если вам не очень нравиться качество круглопустотных плит перекрытия (трещины) вы можете усилить стяжку по этим плитам. Стяжку можно сделать бетонной, с арматурой. Получится ж/б стяжка которая полностью разгрузит и усилит плиты перекрытия.

д) Можно смонтировать треснувшее плиты в тех местах где на них будет давить минимальная нагрузка. Например смонтировать треснувшую плиту на самый верх – чердачное перекрытие, там где на нее не будет давить или опираться круша (стойка и тому подобное).

е) Если плита сильно треснула образовав разрыв 4- 10 мм, то такую плиту лучше всего отрезать и сделать из нее короткую.

.

.

.

Русты – это стыки плит. Две плиты смонтированы рядом, друг к другу длинной стороной. Между ними находится руст:

Всегда нужно забивать русты раствором. Зачем забивать русты? Дело в том что круглопустотные плиты по бокам имеют замки, круглые утопленные ямочки фото ниже:

Когда эти углубления заполнены раствором, плиты сцепляются между собой и перекрытые становится одним целым. Благодаря замкам плиты жестко сцепляются друг с другом.

.

Как заделать бракованный руст.

Иногда попадаются бракованные круглопустотные плиты, с неправильными боками, (там где замки). При монтаже таких плит руст получается перевернут “вверх ногами”, то есть верх плит плотно прилегает друг к другу, а низ нет.

Заделать перевернутый руст очень легко. Для этого мы монтируем плиты с небольшим разбегом 20 – 30 мм друг от друга. Другими словами, чтобы верх плит (по длине) прилегал не плотно, а имел зазор 20 – 30 м.

Затем снизу под этим перевернутым рустом подвязываем доску на всю длину плит и сверху заливаем руст раствором. Раствор должен быть не совсем жидкий, но и не густой.

Благодаря тому, что у нас сверху между плитами небольшой зазор (20 – 30 мм), через него легко залить раствор в руст.

.

.

.

Очень важно при монтаже плит соблюдать технику безопасности!

Чаще всего монтируем плиты автокраном. Двигаем плиты (поправляем) до нужного положения ломом. За счет того, что плиты смонтированы на раствор они легко двигаются в течении 10 – 20 минут.

Опирание плит на стену желательно делать 120 – 150 мм.

Чтобы не бегать постоянно за раствором во время монтажа плит, мы монтируем первую плиту и на нее ставим краном корыто с раствором.  Оставшимся раствором в корыте забиваем русты между плитами.

.

.

.

а) Плиты опираются на наружную стену.

При опирании торца плиты на наружные стены его необходимо заделать для сохранения тепла.

Торцы плит можно заделать (запаковать) несколькими способами:

— Засунули минеральную вату в трубы плиты, на глубину 200 – 300 мм.

— Вставить бетонные пробки или залить легким бетоном, глубиной 120 – 250 мм.

— Вставить в трубу забутовочный кирпич на растворе и хорошо его замазать раствором. Лучше всего вставить в трубу полуторный забутовочный кирпич.

Бывает, что торец плиты подходит слишком близко к лицевому кирпич. Если нет утеплителя между лицевой кладкой и плитой и торцы пилы не “запакованы”, то плита может промерзнуть.

Резюме: мы заделываем торцы плит чаще всего забутовочным кирпичом.

.

Что делать если плита промерзла?

Было в нашей практике: смонтировали одну плиту близко к лицевому кирпичу и не заделали торец плиты. Плита промерзла и в доме покрылась льдом. Хозяин дома включил отопление и плита стала “плакать”.

Другими словами в доме тепло, а в пустоты плиты зашел мороз, перепад температур вызвал точку росы и плита постоянно мокрела.

Выход из этой ситуации очень простой – сверлим перфоратором все промерзшие трубы в плите снизу, возле наружной стены. В отверстие вставляем трубочку, направляя ее к наружной стене и задуваем в трубу немного монтажной пены.

То есть мы монтажной пеной задуваем трубы в плите возле торца, который опирается на наружную стену. Пены задуваем не много, приблизительно, чтобы получилась пробка 100 – 200 мм.

.

б) Плиты опираются на внутреннюю стену.

По требованиям в строительстве заделывают торцы плит, которые опираются на внутреннюю стену с третьего перекрытия и ниже.

К примеру дом двухэтажный, имеем три перекрытия:

— Перекрыт подвал плитами.

— Перекрыт первый этаж плита.

— Перекрыт второй этаж плитами.

Заделывать необходимо торцы плит которые смонтированы на подвале, чтобы пустоты плиты не разрушались от выше стоящей нагрузки.

Торцы круглопустотных плит, которые перекрывают первый и второй этаж заделывать не обязательно. Мы обычно заделываем все торцы плит, на всех этажах.

Можно залить торцы плит бетоном или заложить полуторным кирпичом:

Удобнее всего заделывать пустоты в плитах заранее, до монтажа, на земле.

.

Себе бы я сделал:

— Свой дом бы я перекрыл ж/б круглопустотными плитами.

— Плиту для эркера подрезал бы в форме трапеции.

— Для чердачной лестницы прорезал бы проем 700 на 1300 мм.

— Если не хватало бы плиты для перекрытия этажа (около 500 мм) напустил бы блок.

— Треснутые плиты напустил бы на стену.

— Качественно заделал бы все русты.

Самое интересное и полезное на эту же тему:

stroyimdom.com

Как укладывать плиты перекрытия?

Дата: 23 декабря 2018

Просмотров: 2039

Коментариев: 0

Как правильно класть плиты перекрытия на стены?

Плиты перекрытия – это железобетонные изделия, которые используются для устройства горизонтальных перемычек между этажами, потолков гаражей, погребов, чердаков и т.п. Они помогают быстро и без лишних проблем выполнить работу, обеспечив при этом соответствие нормам и ГОСТам.

Железобетонная панель является монолитной конструкцией из железобетона, дополнительно армированной стальными прутками. Некоторые разновидности содержат внутри пустоты. Использование такого элемента увеличивает прочностные характеристики постройки, повышает сопротивление изгибающим нагрузкам, сокращает время, необходимое для возведения здания.

Для производства этой продукции используют легкие и тяжелые бетоны, их размеры унифицированы ГОСТом. При разработке проекта здания нужно провести тщательные предварительные расчеты на виды нагрузок, которые будут возникать в данных условиях. При этом важно правильно распределить усилия и зафиксировать перекрытие во всех точках, где это возможно.

Поэтому информация о том, как правильно класть плиты перекрытия, важна не только для внешней и внутренней эстетики постройки, но и для безопасности людей, которые будут в ней находиться. Однако прежде, чем мы рассмотрим, как выглядит укладка плит перекрытия, поговорим об их разновидностях и конструктивных особенностях.

При любом этажном строительстве необходимы перекрытия, которые бывают 2-х типов: монолитные и плиты

Виды панелей

В строительстве используют несколько разновидностей панелей из железобетона:

• сплошные или монолитные – это изделия из железобетона, обладающие большим запасом прочности, которые используют там, где возникают высокие изгибающие нагрузки;
• пустотные плиты перекрытия – их выбирают для тех участков, где величина нагрузки не слишком велика – межэтажные перемычки в жилых домах, пролеты, стены и т.п. Конструкция предусматривает полости внутри, благодаря чему их масса меньше, чем у сплошных, а звукоизолирующие и теплоизолирующие свойства гораздо выше;
• ребристые плиты перекрытия или П-образные – это изделия из армированного железобетона, которые имеют одно или два ребра жесткости. Их характеристики разрешают выдерживать большие изгибающие нагрузки, однако форма не годится для использования в жилых помещениях. Потолки с ребрами жесткости выглядят не привлекательно, а соответствующим образом это обыграть сложно. Поэтому ребристые плиты в основном идут для строительства промышленных зданий, складов, гаражей, торговых центров и т.п.

Способ изготовления, преимущества и недостатки монолитных перекрытий

Изготовление монолитных панелей происходит на месте возведения постройки – при этом учитывают требования архитектора и подбирают соответствующий состав бетонной смеси.

Для перекрытий между этажами лучше использовать железобетонные плиты, т.к. благодаря правильно сделанному армированию, а также высокой марке цемента они будут предельно устойчивы

В качестве формы используют деревянную опалубку – в нее укладывают армирующую сетку, после чего заливают бетон. Для застывания нужно 28 дней – этот срок может возрастать вследствие избыточной влажности или низкой температуры.

Монолитный вариант целесообразно использовать тогда, когда форма постройки нестандартна, имеет сложную геометрию и т.п. Такая конструкция отличается высокой жесткостью, поэтому ее используют при возведении заводских цехов, где планируются сильные вибрации.

Монолиты отличаются рядом следующих преимуществ:

• экономия средств на транспортировку, поскольку их изготавливают непосредственно на месте укладки;
• доступная цена, поскольку для производства используют дешевые материалы и отходы;
• гладкая поверхность упрощает работу штукатуров;
• отсутствие стыков увеличивает теплозащиту и звукоизоляцию;
• устойчивость к возникновению гниения, коррозии и т.п.;
• долговечность;
• пожаробезопасность;
• возможность одну плиту использовать и для пола, и для выносного элемента – балкона, лоджии и т.п.

Однако монолитные перекрытия имеют и недостатки:

• сложный процесс изготовления – для этого необходимы специальные знания и навыки;
• большая масса добавляет проблем в монтаже – для работы необходимы специальные краны;
• долгий срок застывания;
• отсутствие возможности повторного применения изделий, которые были в употреблении.

Класть перекрытия и выполнять связанные с этим работы могут только квалифицированные специалисты

Способ изготовления, преимущества и недостатки пустотных панелей

Такая конструкция содержит внутри полости цилиндрической формы, которые идут вдоль всей длины – они ощутимо уменьшают массу и повышают тепло- и звукоизолирующие свойства. Они подходят для прокладки кабелей, трубопроводов и т.п.

Продукция изготавливается на предприятиях соответствующего профиля – при этом используют тяжелые бетоны и армирующие стальные элементы. Перед тем, как укладывать такие перемычки, проводят предварительные вычисления, чтобы убедиться в том, что они способны выдерживать нагрузку.

Пустотные изделия отличаются следующими достоинствами:

• невысокая стоимость;
• простота монтажа;
• высокие показатели теплоизоляции и звукоизоляции;
• возможность прокладывать внутри различные коммуникации;
• небольшая масса;
• надежность, долговечность и износостойкость;
• возможность повторно использовать бывшие в употреблении изделия.

У таких плит отмечают в качестве недостатков затраты на транспортировку и хранение, а также необходимость подгонять продукцию стандартных размеров под размеры здания. Их также не всегда возможно использовать в постройках со сложной геометрией.

Пустотные плиты перекрытия – это основной материал для перекрытий, который чаще всего используется

Способ изготовления, преимущества и недостатки ребристых панелей

Ребристые перекрытия изготавливают из легких и тяжелых бетонов – они отличаются П-образным сечением и ребрами жесткости. В форму укладывается нагретая арматура, ставятся монтажные петли и заливается бетон, после чего создаются вибрации, чтобы утрясти раствор и обеспечить более высокую жесткость.

Среди преимуществ П-образных изделий называют следующие факторы:

• высокая прочность;
• небольшая масса;
• доступная цена;
• устойчивость к коррозии и гниению;
• влагостойкость;
• возможность использовать повторно;
• возможность подгонки под требуемый размер.

В качестве недостатков указывают непривлекательный внешний вид и сложности с монтажом.

Подготовка к укладке

Перед тем, как класть панели, нужно выполнить подготовку, которая происходит во время возведения стен. Верхнюю кромку несущих стен нужно сделать идеально ровной – это контролируют при помощи водяного или лазерного уровня.

Монтажные работы по устройству последующих ярусов здания проводятся исключительно после того, как будут закреплены конструкции предыдущего яруса

За 400 мм до окончания нужно начинать контроль уровня, ставить отметки и дальше, используя рулетку, следить за тем, чтобы края были ровными. Кирпичи в верхнем ряду укладывают тычками внутрь помещения. Как вариант, можно рассматривать укладку на кирпичную стену армированного бетонного пояса.

Если речь идет о пустотных плитах, то перед тем, как укладывать, следует в них зацементировать торцевые отверстия – это нужно для того, чтобы стена, которую могут поставить по краю, не обвалила кромку, а также, чтобы не вытекал раствор при заделывании зазоров.

Перед тем, как начинать укладывать плиты перекрытия, подготовьте ровную площадку для монтажного крана. Почва должна быть достаточно твердой, чтобы кран не вяз в ней – для этого можно подумать об укладке специального покрытия. Если у вас предусмотрен котлован под подвальное помещение, не размещайте кран поблизости, чтобы не произошло его сползание вместе с осыпающейся почвой.

Процесс укладки перекрытий

Ниже мы поговорим о том, как правильно укладывать плиты перекрытий. Для такой работы понадобится не менее трех человек. Двое осуществляют коррекцию правильного положения при опускании перемычки, а один соединяет установленные плиты. Под плиты перекрытия на стены кладут бетон – это должен быть слой толщиной больше 2 см. Вязкость должна быть достаточной для того, чтобы раствор оставался под плитой, а не выдавливался наружу под воздействием ее массы.

Монтаж перекрытия выполняется на высоте с применением специальной техники, и это нужно обязательно учитывать во время работы

Панель опускают вниз и удерживают стропы натянутыми, чтобы можно было при помощи рычага подвинуть ее в нужное положение. В основном панели предполагают шарнирный способ укладки перекрытий, при котором их располагают краями по короткой стороне, не используя промежуточных несущих опор.

Для использования упора по трем сторонам выбирают панели с особыми характеристиками, специально для этого предназначенные. Если обычную плиту установить таким образом, она, вероятнее всего, потрескается из-за изгибающей нагрузки. По этой же причине не допускается наличие промежуточных опор. Если нужно накрыть больше одного пролета, над каждой из промежуточных опор панель надрезают болгаркой. При установке она в этих местах треснет, оставив остальные участки без повреждений.

Глубина напуска обычно выбирается от 70 до 120 миллиметров, чтобы стена в месте установки не разрушалась. Но напуск более 250 миллиметров сделает жесткость фиксации чрезмерной, что приведет к разрушению изделия.

Если есть необходимость разрубить панель, это выполняют следующим образом:

• подложите под участок раздела деревянный брус;
• первоначально сделайте надрез, используя болгарку;
• пробейте кувалдой бетон снизу и сверху полостей;
• сломайте перемычки;
• арматуру разрежьте болгаркой, но не до конца – дальше просто переломите, чтобы диск не защемился.

Если же, наоборот, нужно доставить недостающий участок перекрытия, изготовьте монолит либо заложите кирпичом.

Как анкеровать плиты?

Конечным этапом монтажа является анкеровка панелей перекрытия. В их конструкции предусмотрены монтажные петли, через которые изделия стягивают проволокой либо прутком, после чего заваривают.

В проекте обязательно должна быть схема, по которой анкеруются плиты – если ее нет, можно воспользоваться типовой. После этого все зазоры между панелями и отверстия необходимо залить раствором, чтобы создать монолитную конструкцию. Это обеспечивает необходимую жесткость, а также должный уровень тепло- и звукоизоляции. Если у вас есть основания предполагать, что в полости внутри панелей каким-то образом попала вода, обязательно избавьтесь от нее – для этого понадобится просверлить отверстия. В противном случае зимой при низкой температуре вода превратится в лед и разрушит перекрытие.

Заключение

Укладка плит перекрытия – это важная и ответственная работа, которая требует внимания, скрупулезности и точности. Недостаточное соблюдение всех деталей технологии может стать фактором, который создает угрозу целостности здания и безопасности находящихся внутри него людей. Важно отдавать себе в этом отчет, чтобы результат работы соответствовал вашим ожиданиям и всем требованиям проекта.

Originally posted 2017-01-21 09:57:33.

pobetony.ru

как укладывать и на что; подготовка основания и технология монтажных работ

Применение плит перекрытия (ПК по отечественной классификации) — недешёвый, но быстрый метод монтажа прочного и долговечного перекрытия в зданиях с каменными несущими стенами. Для выполнения работ придётся привлечь подъёмный кран, подготовить опорные площадки и соблюсти несколько условий.

Такелажные работы

ПК обладают немалым весом, манипуляции с ними непросты. В большинстве тяжёлых железобетонных изделий имеются закладные петли для зацепа крюков стропальных тросов. Однако, выпускается ряд многопустотных железобетонных перекрытий без петель. Плиты из ячеистого бетона, производимые по лицензиям немецких компаний, также не оснащаются такелажными петлями. Для подъёма таких ПК применяют захватные устройства, так называемые кондукторы. ПК, не оснащённые петлями, обладают трапециевидным сечением, сужающимся кверху. На боковых поверхностях имеются выступы, за которые фиксируют зацепы кондуктора.

Захватное устройство не выступает за габариты ПК, после монтажа легко снимается.

Складирование

Важно соблюдать правила складирования ПК на стройплощадке. Они должны находиться в горизонтальном положении, опираться по коротким торцам. Нельзя допускать, чтобы временные опоры погрузились под весом железобетона в грунт. Если плита ляжет «пузом» на грунт, она даст трещину. При складировании ПК «стопкой», подкладки размещают только по торцам, никак не в центре.

Подготовка опорных площадок

Перед тем, как укладывать плиты перекрытия, необходимо тщательно подготовить опорные площадки.

• Должна быть обеспечена надлежащая глубина опирания. Для большинства типов многопустотных ПК в жилых зданиях опора на железобетонные конструкции должна быть не менее:
  — для ПК длиной до 4,2 м — 70 мм;
  — от 4,2 м до 6,0 м — 90 мм;
  — от 6,0 м до 7,2 м — 100 мм;
  — от 7,2 м до 12,0 м — 120 мм;

  Глубина опоры для ПК некоторых серий может быть иной. Подчеркнем, что приведенные данные справедливы лишь для прочного армированного бетонного основания. При опоре на кирпич это значение должно быть на 30-40% больше.

• Сборное перекрытие не следует опирать на стеновые материалы невысокой плотности. Ячеистый и керамзитобетон, поризованная керамика и даже эффективный кирпич не могут служить непосредственной основой. Самым надёжным решением будет устройство монолитного железобетонного пояса высотой не менее 15 см. Минимальное армирование — прямоугольный каркас из четырёх стержней строительной арматуры AIII диаметром 10 мм. Если пояса расположить не только в месте опирания ПК, но и замкнуть контур по всему периметру здания, это увеличит прочность сооружения. Менее затратный способ — соорудить опорную площадку из полнотелого кирпича не менее двух рядов высотой.
• Место опирания должно быть ровным, разница по отметкам минимальной. При необходимости можно сделать предварительную стяжку из цементно-песчаного раствора высокой марки.

Как опирать

Опирать следует по коротким сторонам. ПК под собственным весом на несколько сантиметров провисает вниз. Опора по боковым сторонам возможна, но нежелательна. Если ПК не раскладываются в точный размер, предпочтительным решением будет их немного раздвинуть и замонолитить разрывы, чем заводить в стены.

Стоит ли монтировать ПК самостоятельно?

Однозначного ответа нет. С одной стороны, ничего сложного, вроде бы, нет. С другой, работать нужно споро: схватывается раствор, дорого обходится простой крана. Монтаж крупноразмерных строительных конструкций связан с повышенной опасностью, особенно на высоте. Желательно, чтобы хотя бы один из монтажников имел опыт проведения подобных работ. Минимальный состав бригады — два монтажника и один работник, замешивающий и подающий раствор.

Плиты перекрытия — как укладывать поэтапно: рекомендации для отважных

Расскажем непосредственно о том, как укладывать плиты перекрытия на подготовленные стены. Итак, порядок работ таков:

1. Заранее приготовить компоненты для приготовления цементно-песчаного раствора. Пропорция — 1:3, песок крупный. Раствор должен иметь консистенцию качественной сметаны и не растекаться. Замешивать его следует непосредственно перед использованием.
2. После установки крана в рабочее положение монтажники готовят плиту к подъёму, закрепляют стропы. Одновременно помощник раскладывает свежеприготовленный раствор слоем в 3-4 см в месте опирания.
3. После переноса на место монтажники позиционируют ПК, обеспечивая равное опирание с обеих сторон, опускают. Если попалась бракованное изделие и расхождение в разных концах опоры между нижней плоскостью плиты и опорной площадкой составляет более 15 мм, можно подложить несколько отрезков арматуры, камешков. Устанавливают остальные ПК. Раствор быстро сохнет, его следует раскладывать с опережением по времени в полчаса, не больше.
4. Сразу после монтажа необходимо проверить горизонтальные швы. При наличии пустот плотно зачеканить жёстким цементно-песчаным раствором.
5. Если используются ПК с открытыми пустотами, их следует защитить от дальнейшего промерзания. Для этого достаточно отверстия, примыкающие к наружной стене, закрыть пенопластом.

Повышение несущей способности

В бюджетном строительстве зачастую стыки между плитами просто заполняют раствором или строительной пеной. Однако существует проверенный метод, как уложить плиты перекрытия, одновременно увеличив прочность всего перекрытия. Для этого промежутки между ПК нужно не просто заполнить раствором, но армировать. Проложить хотя бы один (лучше два — снизу и сверху) арматурный стержень. По наружному периметру устроить монолитный пояс, от 5 см шириной. Арматурный каркас связать из двух стержней и расположить вертикально. Так же замоноличивают промежутки между ПК во внутренних несущих стенах.

Все элементы перекрытия оказываются связанными в единый жёсткий диск. Повышается несущая способность, до 40% для бетонных ПК и почти в два раза для ячеистобетонных.

Трещины

Можно ли и как укладывать плиты перекрытия с трещинами? Можно, если в зоне трещины бетон не нарушен, не осыпается, не оголена арматура. Нужно учесть, что дефектную плиту не следует нагружать, нельзя складировать тяжёлые стройматериалы. ПК можно усилить: прорезать сверху несколько пустот на 1-1,5 м в стороны от трещины, армировать и замонолитить. монолитный пояс, от 5 см шириной. Арматурный каркас связать из двух стержней и расположить вертикально. Так же замоноличивают промежутки между ПК во внутренних несущих стенах.

В заключение ещё раз напомним, что монтажные работы связаны с риском. Монтаж плит перекрытия своими руками можно осуществлять только при безукоснительном соблюдении правил техники безопасности, на свой страх и риск.

Оцените статью: Поделитесь с друзьями!

postroika.biz
