Как укладывать арматуру для ленточного фундамента

При строительстве дома основой служит фундамент. От его выбора во многом зависит прочность сооружения. Качество подобной конструкции определяет правильная укладка арматуры в ленточный фундамент. В большинстве случаев используют кручёный металлический прут диаметром 10 — 12 мм. Также будет полезно знать о заливке ленточного фундамента зимой.

Важно! Укладка арматуры в фундамент увеличивает его износоустойчивость на 60-70%.

Основание дома ленточного типа

Этот тип фундамента выполняется в виде ленты, опоясывающей по всему периметру будущее строение. Его основу составляет бетон.

Пару слов о преимуществах:

  1. Простота и удобство установки.
  2. Сжатые сроки.
  3. Минимальное использование сырья.
  4. Нет необходимости задействовать технику. Стоимость работ существенно снижается.
  5. Фундамент ленточного типа может прослужить до 100 лет.

Многие думают, что бетон сам по себе материал крепкий и прочный. Это не так ведь он не может противостоять влаге и другим природным явлениям. Для предотвращения утраты положительных свойств бетона его укрепляют с помощью кручёного металлического прута. Также полезно почитать о расчёте ленточного фундамента.

Укладка арматуры в фундамент

Самостоятельная укладка арматуры процесс поэтапный, простой, понятный. Его выполнение под силу любому строителю даже без специального образования. Но есть нюансы, о которых необходимо помнить. Использование стальных прутьев диаметром 10—12 мм лучший вариант.

Важно! Проводя укладку прута нужно наибольшее внимание уделять угловой стыковке. Именно от надёжного соединения в углах зависит прочность всей конструкции.

Технология укладки арматуры в фундамент ленточного типа — это кропотливый и сложный процесс. Чтобы подготовить и застропировать прутья понадобятся два человека. Для проведения работ по установке и надёжной фиксации изделий необходимо привлечь трёх человек.

Порядок выполнения операции следующий: два человека держат изделие при его подъёме, затем устанавливают в отведенное место. Один рабочий руководит процессом и подаёт команды на подъём и опускание. Стыки вяжут три человека. Если сборка проводится непосредственно в траншее, для опускания пользуются траверсом. Полезная статья об организации подушки под фундамент.

Правила укладки арматуры, её вязки

Крепление отдельных прутьев между собой для повышения прочности и надёжности называется вязка. Она выполняется следующим образом.

Поделись ссылкой - это лучший мотиватор для нас

Вконтакте

Facebook

Twitter

Google+

Одноклассники

За вертикальные прутья необходимо закрепить металлические стержни, уложенные внахлест. Работы необходимо проводить по диагонали на горизонтальной поверхности сетки.

Пересечение прутьев должно появиться внутри углов и на стыках металлической конструкции. Вс

vsjaarmatura.ru

Как правильно разместить арматуру в ленточном фундаменте. Правильный фундамент. KakPravilno-Sdelat.ru

» Правильный фундамент

Как армировать ленточный фундамент?

Армирование бетонных фундаментов проводится для увеличения прочности и несущей способности основания. Эти параметры зависят от толщины арматуры, ширины и длины ячеек каркаса, формы стальных прутьев, способа вязки мест их пересечений. Расчет производится с учетом напряжений, которые возникнут при возведении дома. Например, армирование ленточного фундамента осуществляется с учетом продольных растяжений, которые обусловлены его конструкцией. В узких и длинных траншеях поперечные и вертикальные прутья практически не участвуют в распределении нагрузки, а лишь являются скрепляющими элементами.

Расчет арматуры для ленточного основания

Расчеты производятся на этапе проектирования дома, и в документацию вносятся следующие данные:

  • класс и сечение арматуры,
  • способ укладки и вязки,
  • необходимое количество материалов.

В малоэтажном домашнем строительстве применяют, как правило, прутья d=12 мм. Для продольных элементов каркаса берут арматуру только с ребристой поверхностью, для поперечных и вертикальных можно использовать прутки гладкие, с меньшим диаметром. Если решено делать самостоятельные расчеты, обязательно учитываются нормы СНиП 52-01-2003 Бетонные и железобетонные конструкции . Они обозначают минимальное количество арматуры, которое составляет 0,1% площади сечения фундамента. От этой цифры зависит количество прутьев и размер их сечения. Для периодического профиля указывается размер наружного диаметра.

Площадь сечения ленточного фундамента определяется перемножением его ширины и высоты. Например, траншея имеет габариты 70 см в глубину, 40 см в ширину. Площадь сечения в таком случае составит:

Эту величину умножают на 0,1 и получают минимальную площадь прутка 2,8 см2. Также имеет большое значение количество поясов: 1, 2 или 3. Два пояса гарантируют более равномерное распределение нагрузки в мелко- и среднезаглубленном фундаменте, а 3 пояса применяют для глубоко заглубленных оснований. При расчете диаметра прутьев учитывают общую высоту каркаса, которая в случае 2-х поясов вычисляется сложением их высот. СНиП определяет граничное значение высоты 80 см. Это значит, что если суммарная высота каркаса меньше этой цифры, то минимальный диаметр прутка составляет 6 мм, если каркас выше 80 см, берут арматуру от 8 мм.

Формулы для расчета арматуры

Однако нельзя основываться лишь на этих данных, надо произвести конкретный расчет по таблицам СНиП с учетом габаритов своего фундамента. Для самостоятельных вычислений можно использовать следующие формулы:

  1. Длина арматуры в погонных метрах на 1 пояс D=PхK (P - длина фундамента, K - количество прутьев в 1-ом поясе).
  2. Число горизонтальных перемычек Q=P/L (L - длина ячейки каркаса).
  3. Длина перемычки C=Tх(K-1)+0,05 (T - шаг между продольной арматурой).
  4. Число вертикальных перемычек J=P/N (N - шаг между вертикальными прутьями).
  5. Длина вертикального прутка между поясами U=Hх(P-1)+0,05 (H - расстояние между поясами каркаса).

Армирование углов основания

Ленточный фундамент имеет несколько углов, в которых важно грамотно укладывать армопояс. В случае ошибок именно в этих местах начинается деформация основания, бетон трескается, что приводит со временем к разрушению дома. Для исключения погрешностей соблюдается схема армирования ленточного фундамента. предусматривающая использование хомутов. В каждом прутке делают загиб, который должен загнутым концом упереться в противоположную стену.

При этом часто длины прутка просто не хватает. Тогда делают соединение со стержнем Г-образной формы. Следует учесть, что армирование углов Г-образными и П-образными хомутами выполняется по всей высоте конструкции. Длина элементов П-хомутов составляет 2 ширины фундамента. Использование хомутов важно для предотвращения выгиба сжатых стержней в местах угловых сопряжений. Запрещено делать каркас в углах простым перекрещиванием арматуры.

Особенности конструкции арматурного каркаса

Конструкцию можно собрать 2-мя способами: непосредственно в траншее сразу всю или заранее отдельными блоками, залитыми бетоном (заводское изготовление). В первом случае получают более надежный ленточный монолитный фундамент (при условии грамотной вязки каркаса). Во втором случае слабыми местами основания считаются соединения блоков. Они скрепляются между собой так же: при помощи армированного бетона.

Сборка металлического каркаса на месте требует соблюдения следующих условий:

  1. На дно траншеи предварительно засыпается песчано-гравийная подушка высотой 30 см. Затем устанавливается съемная или несъемная опалубка. Ее устойчивость во время заливки бетона гарантируют внутренние распорки, которые ставят после монтажа арматуры, а также наружные подпорки из бруса или досок.
  2. Арматура должна находиться на расстоянии 5 см от опалубки, то есть, если ширина траншеи составляет 40 см, то ширина стального каркаса будет равна 30 см.
  3. Работы начинают с установки вертикальных стоек, к которым будут крепиться продольные прутья каркаса. Они имеют ребристую поверхность и самый большой диаметр из всей используемой арматуры. Например, если продольные прутья берут диаметром 16 мм, то вертикальные стойки - минимум 20 мм.
  4. Стойки должны зайти в грунт на глубину 2 м. В местах поворотов вертикальные стойки каркаса располагают на расстоянии в 2 раза меньше, чем на прямых участках.
  5. Вертикальные перемычки устанавливают в местах стыков горизонтальных перемычек, и дополнительно с шагом 20 см (шаг горизонтальных прутков стандартно выбирают 30 см).
  6. Места пересечений соединяют вязальной проволокой при помощи крючков, пистолета для вязки проволоки, шуруповерта или специальных скрепок. Также можно применить пассатижи. Длина одного отрезка проволоки составляет 20 см.

Продольную арматуру укладывают в количестве 2-3 прута. Расстояние между ними согласно СНиП должно быть 25-40 см. Важно соблюдать такое же количество прутьев во втором поясе каркаса, если он предусмотрен проектом. Вертикальные и горизонтальные ряды арматуры располагают под углом 90º относительно друг друга: продольные относительно вертикальных, а вертикальные - относительно горизонтальных.

  • Какой фундамент должен быть под газобетон
  • Составные железобетонные фундаменты под колонны

Схемы армирования ленточного фундамента

Арматура представляет собой стальной стержень гладкого или ребристого профиля. Наиболее часто используемые диаметры от 6 до32 мм.

В процессе эксплуатации фундамент постоянно подвергается различным нагрузкам, например, от веса самого дома или различных движений грунта, в то числе, из-за сил морозного пучения. Если рассматривать упрощенно, то нижняя часть ленты фундамента испытывает преимущественно нагрузку на растяжение, а верхняя часть – нагрузку на сжатие.

Поскольку устойчивость бетона к сжатию в 50 раз выше, чем к растяжению, а

Проверенное средство. Магнитный пластырь. Уже через неделю Вы навсегда забудете о болях в суставах и распрощаетесь с артритами, артрозами, шпорами и косточками на ногах

Избавьтесь от косточки на ногах

стальная арматура, наоборот, способна воспринимать большие нагрузки на растяжение, можно сделать вывод, что необходимо армирование нижней части ленточного фундамента. В то же время необходимо помнить о силах морозного пучения, подъемная сила которых может превысить вес дома и вызвать растяжение в верхней части ленточного фундамента.

Поэтому необходимо армирование нижней и верхней части ленточного фундамента. По сути, бетон с помощью армирования превращают в новый материал – железобетон, который способен выдерживать растягивающие и сжимающие нагрузки. Армировать же среднюю часть ленточного фундамента не имеет смысла, так как она практически не испытывает нагрузок.

На рисунке показана примерная схема армирования ленточного фундамента.

Продольные ярусы арматуры располагаются в верхней и нижней части фундамента, так как совместно с бетоном воспринимают основные нагрузки сжатия и растяжения, действующие вдоль продольной оси фундамента. При необходимости, если это потребуется при расчете, можно установить дополнительные ярусы. В качестве продольной используется арматура класса А III. которая представляет собой круглые профили, диаметром обычно от 10 до16 мм, с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии.

Если высота фундамента более 15 см необходимо устанавливать вертикальную поперечную арматуру, в качестве которой используют преимущественно гладкие стержни класса А I диаметром 6 –8 мм.

Поперечная арматура при армировании ленточного фундамента устанавливается исходя из расчета нагрузок, действующих вдоль поперечной оси фундамента. Установка поперечной арматуры ограничивает развитие трещин в бетоне и закрепляет рабочие продольные стержни в проектном положении. Поперечную арматуру лучше гнуть в рамки и устанавливать продольную арматуру внутри этих рамок.

Расстояния между прутами продольного армирования и шаг поперечного армирования ленточного фундамента определяется СНиП 52-01-2003:

7.3.4 Минимальное расстояние между стержнями арматуры в свету следует принимать в зависимости от диаметра арматуры, размера крупного заполнителя бетона, расположения арматуры в элементе по отношению к направлению бетонирования, способа укладки и уплотнения бетона.

Расстояние между стержнями арматуры следует принимать не менее диаметра арматуры и не менее25 мм.

7.3.6 Расстояние между стержнями продольной рабочей арматуры следует принимать с учетом типа железобетонного элемента (колонны, балки, плиты, стены), ширины и высоты сечения элемента и не более величины, обеспечивающей эффективное вовлечение в работу бетона, равномерное распределение напряжений и деформаций по ширине сечения элемента, а также ограничение ширины раскрытия трещин между стержнями арматуры. При этом расстояние между стержнями продольной рабочей арматуры следует принимать не более двукратной высоты сечения элемента и не более400 мм, а в линейных внецентренно сжатых элементах в направлении плоскости изгиба — не более500 мм.

7.3.7 В железобетонных элементах, в которых поперечная сила по расчету не может быть воспринята только бетоном, следует устанавливать поперечную арматуру с шагом не более величины, обеспечивающей включение в работу поперечной арматуры при образовании и развитии наклонных трещин. При этом шаг поперечной арматуры следует принимать не более половины рабочей высоты сечения элемента и не более300 мм.

Также при армировании ленточного фундамента следует помнить, арматура должна отстоять от краев опалубки и верхнего уровня заливки бетона на 5-8 см.

Соединение отдельных прутов арматуры осуществляется при помощи вязальной проволоки и специального вязального крючка. Сваривать допускается только арматуру, которая в своей маркировке имеет букву «С», например А500С.

Схемы армирования углов и примыканий ленточного фундамента

Для армирования углов и примыканий арматуру класса А III требуется гнуть. Не допускается армирование углов простым перекрестием арматуры, если армирование углов фундамента ведется отдельными стержнями продольной арматуры.

Монолитный фундамент должен представлять собой единую жесткую пространственную раму, а это возможно только при правильном армировании углов и примыканий фундамента.

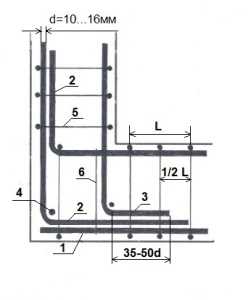

1 - горизонтальная арматура; 2 - нахлест; 3 - лапка; 4 - вертикальная арматура; 5 - поперечная арматура; 6 - дополнительная поперечная арматура; d - диаметр стержня арматуры; 50 см L 3/4 высоты сечения ленты

Схема армирования угла с помощью нахлеста и лапки

1 - горизонтальная арматура; 2 - нахлест; 3 - вертикальная арматура; 4 - поперечная арматура; 5 - дополнительная поперечная арматура; 6 - Г-образный хомут; d - диаметр арматуры; 50 см L 3/4 высоты сечения фундамента

Схема армирования углов ленточного фундамента с помощью Г-образного хомута

1 - горизонтальная арматура; 2 - нахлест; 3 - вертикальная арматура; 4 - поперечная арматура; 5 - дополнительная поперечная арматура; d - диаметр стержня арматуры; 50 см= L 3/4 высоты сечения ленты

Схема армирования ленточного фундамента в местах примыканий

1 - горизонтальная арматура; 2 - нахлест; 3 - вертикальная арматура; 4 - поперечная арматура; 5 - дополнительная поперечная арматура; 6 - Г-образный хомут; d - диаметр стержня арматуры; 50= L 3/4 высоты сечения ленты фундамента

Схема армирования ленточного фундамента в местах примыканий с помощью Г-образного хомута

Строительное оборудование, силовая техника, инструмент - все на одном сайте здесь.

Насколько информация оказалась для Вас полезной?

Правила расчета арматуры для ленточного фундамента

Применение конструкции

В строительстве нередко возникают ситуации, когда необходимо возводить сооружения на грунте неустойчивых, текучих, пластичных пород, или, как их еще называют, слабых. Основной выход в создавшейся ситуации #8211; это армирование ленточного фундамента. Большое распространение данный вид работ получил в индивидуальном строительстве дома, так как необходимо сооружение подвала. Сырьем могут служить любые виды кирпича, бутовый камень, строительные блоки. Однако наибольшую популярность приобретает монолитный железобетонный фундамент. Это связано с относительной простотой и экономичностью работ.

Для того что бы фундамент был крепче и устойчивей, его нужно армировать.

Необходимо только правильно провести расчет арматуры для ленточного фундамента собственными силами.

Этапы работ

Этапы фундаментных работ:
1. Определение высоты фундамента.
2. Разметка территории.
3. Выкапывание траншеи.
4. Укладывание на дно траншеи песка и слоя щебенки.
5. Установка опалубки.
6. Армирование.

Вначале необходимо определить состав грунта, глубину залегания подземных вод, глубину промерзания. Все эти показатели, а также вес будущего сооружения помогут определить высоту основания, а значит, необходимое количество строительных материалов, чтобы провести армирование. Например, для легких построек такого типа, как сарай, баня или сооружение дачного дома, при стабильном грунте высота монолита может не превышать 75 см. А вот при слабом грунте и при сооружении больших построек следует закладку опустить ниже глубины промерзания почвы на не менее 30 см.

Для перехода к следующему этапу необходимо подготовить территорию: расчистить, разметить периметр будущей постройки. В идеале стоит воспользоваться теодолитом. Если его нет, то размечают территорию колышками, протянув между ними веревку. Особо внимательно следует отнестись к построению углов, они должны быть строго 90 градусов.

После разметки можно приступать к рытью траншей. Эти работы могут выполняться вручную или специальными машинами. Главное, чтобы основа дома была шире, чем толщина стен.

Для расчета нужно иметь следующие данные:
1. длина фундамента
2. количество поясов армирования
3. расстояние между поясами армирования
4. Количество прутьев в одном поясе арматуры
5. шаг между прутьями в одном поясе
6. шаг между горизонтальными перемычками прутьев
7. шаг между вертикальными перемычками прутьев

Подготовив траншеи, приступаем непосредственно к фундаментным работам. Дно утрамбовывается и на него укладывается слой песка, а затем слой щебенки. Толщина каждого слоя #8211; около 20 см. Полученную #8220;подушку#8221; заливают раствором цемента. Это делается для того, чтобы вода из бетона не уходила в почву.

Читайте также: Принцип работы арматуры в фундаменте

Вокруг траншеи устанавливают опалубку для монолитного железобетона. Она служит для укрепления боковых стенок траншеи и должна возвышаться над уровнем почвы сантиметров на тридцать-сорок. Это цокольная часть будущего дома. В местах прохождения канализационного трубопровода в опалубке делают отверстия нужного диаметра и вставляют соответствующие гильзы.

Для придания прочности перед заливкой бетона проводят армирование. Перед началом работ следует рассчитать, какое количество или какая длина армирования потребуется. Для этого необходимо рассчитать длину траншеи, количество поясов, расстояние между поясами, количество арматуры на один пояс, на каком расстоянии будет располагаться брусья для ленточного фундамента в пределах одного пояса.

Расчет арматуры

Зная периметр фундаментной траншеи, вычисляем армирование одного пояса в погонных метрах прута. Теперь определяем длину арматуры для ленточного фундамента, которая будет использована на горизонтальные перемычки внутри одного пояса. Для этого периметр делим на расстояние между перемычками. Необходимо добавить к длине каждой горизонтальной перемычки 5 см, потому что она должна выступать за границы каркаса на 2,5 см с каждой стороны.

Переходим к расчету длины вертикальных прутьев. Весь периметр делим на расстояние между вертикальными прутьями, также добавляя дополнительно по 5 см на каждую вертикаль. Теперь остается только сложить все полученные результаты, чтобы узнать точное армирование для фундамента. которое необходимо закупить.

Не забудьте добавить к конечному результату еще 10%. Тогда расчет арматуры для основания позволит избежать допущенных ошибок.

Арматура для фундамента должна быть от 6 до 14 мм.

Необходимо учитывать также, прут какого сечения должен быть использован. Это зависит в первую очередь от веса застройки. Но в любом случае диаметр должен быть в пределах 6-14 мм. Причем диаметр продольных брусков должен быть свыше 10 мм, так как на них ложится наибольшая нагрузка. От нагрузки зависит количество поясов, шаг будет между вертикальными и горизонтальными арматурами. Укладывать арматуру надо с отступом на 5 см от дна, стенок и верхней части. Подобная укладка позволит полностью погрузить металлические части в бетон, защищая их от ржавления.

Читайте также: Армирование кладки из газосиликатных блоков

Поперечные и вертикальные брусья могут иметь диаметр от 6 до 8 мм. Арматура, ленточный фундамент с которой имеет оптимальную жесткость, располагается друг от друга на шаг: по горизонтали #8211; 30 см, а в вертикальных рядах #8211; не меньше 10, не больше 50 см.

Приводим пример

Для наглядности проводим расчет арматуры для фундамента жилого дома размером 5х5 м

Схема расстояний между прутьями арматуры

  1. (5+5)х2= 20 м. Это периметр здания.
  2. 20+5 (внутренняя несущая стена) = 25 м. Это длина всего основания.
  3. 25х4 (количество продольных прутьев в одном поясе) = 100 м. Это общая длина продольных прутьев в одном поясе. Если нет возможности провести армирование заданной длины, то на каждый нахлест добавьте 1 м.
  4. 25/0,5 (шаг между поясами) = 50 шт. Это количество вертикальных и горизонтальных пересечений.
  5. 0,5 (высота фундаментного монолита) + 0,25 (шаг между пересечениями) х2 = 1,5 м. Это периметр одного пересечения.
  6. 50 шт.х1,5 м=75 м. Это общая длина пересечений.
  7. (100+75)+10%(необходимый запас во избежания ошибок)=192,5 м. Данного количества будет достаточно для закладки железобетона.

Примерно 195 метров армирующего профиля понадобится для основания дома площадью 25 квадратных метров. Но необходимая арматура продается чаще всего не длиной, а весом. Вес зависит от того, какая величина сечения или диаметр металлического прута использовался. Компании-производители имеют таблицы, которые указывают вес одного погонного метра арматуры в зависимости от диаметра. Чтобы рассчитать, вам останется только умножить длину всех прутьев на указанный вес. Для снижения себестоимости без ущерба качества диаметр продольных брусьев используйте не менее 10 мм, а вот для вертикальных и горизонтальных прутьев подойдет более дешевый профиль, диаметр которого #8211; 6-8 мм.

И хотя подобный расчет арматуры для фундамента на первый взгляд не представляет сложности, лучше довериться профессионалам.

Источники: http://osnovam.ru/stroitelnye/armirovanie-lentochnogo-fundamenta, http://harthaus.ru/stroitelstvo/fundament/sxemy-armirovaniya-lentochnogo-fundamenta/, http://1pobetonu.ru/armirovanie/raschet-armatury-dlya-lentochnogo-fundamenta.html

Комментариев пока нет!

kak-sdelatpravilno.ru

Как укладывать арматуру для ленточного фундамента

Портал о бетоне: калькуляторы, информация, производители.

Укладка арматуры в фундамент ленточного типа

Пару слов о преимуществах:

  1. Простота и удобство установки.
  2. Сжатые сроки.
  3. Минимальное использование сырья.
  4. Нет необходимости задействовать технику. Стоимость работ существенно снижается.
  5. Фундамент ленточного типа может прослужить до 100 лет.

Многие думают, что бетон сам по себе материал крепкий и прочный. Это не так ведь он не может противостоять влаге и другим природным явлениям. Для предотвращения утраты положительных свойств бетона его укрепляют с помощью кручёного металлического прута. Также полезно почитать о расчёте ленточного фундамента.

Укладка арматуры в фундамент

Самостоятельная укладка арматуры процесс поэтапный, простой, понятный. Его выполнение под силу любому строителю даже без специального образования. Но есть нюансы, о которых необходимо помнить. Использование стальных прутьев диаметром 10—12 мм лучший вариант.

Важно! Проводя укладку прута нужно наибольшее внимание уделять угловой стыковке. Именно от надёжного соединения в углах зависит прочность всей конструкции.

Технология укладки арматуры в фундамент ленточного типа — это кропотливый и сложный процесс. Чтобы подготовить и застропировать прутья понадобятся два человека. Для проведения работ по установке и надёжной фиксации изделий необходимо привлечь трёх человек.

Порядок выполнения операции следующий: два человека держат изделие при его подъёме, затем устанавливают в отведенное место. Один рабочий руководит процессом и подаёт команды на подъём и опускание. Стыки вяжут три человека. Если сборка проводится непосредственно в траншее, для опускания пользуются траверсом. Полезная статья об организации подушки под фундамент.

Правила укладки арматуры, её вязки

Крепление отдельных прутьев между собой для повышения прочности и надёжности называется вязка. Она выполняется следующим образом.

За вертикальные прутья необходимо закрепить металлические стержни, уложенные внахлест. Работы необходимо проводить по диагонали на горизонтальной поверхности сетки.

Пересечение прутьев должно появиться внутри углов и на стыках металлической конструкции. Все работы проводятся вручную.

Сегодня в строительстве всё чаще используют для ускорения процесса монтажа ручную сварку. Но специалисты не советуют использовать жёсткую конструкцию. Это связано с возможностью смещения грунта и перекоса соединений. Связка может ослабнуть в одном из мест, что приведёт к появлению трещин на фундаменте и доме.

Поэтому наиболее «правильным» будет вариант ручного соединения. Если принято решение о применении сварки в процессе монтажа прута, то работы лучше всего поручить опытному мастеру.

Важно! Обращаем внимание на недопустимость использования сварки для конструкции, если диаметр арматуры не превышает 20 мм.

Укладка арматуры технология, которая предусматривает перед началом вязки выполнения работ по установке опалубки. В целях надёжной защиты досок от влаги и грязи необходимо её внутреннюю часть обработать защитным материалом. В качестве рабочего материала можно использовать пергамин. Защитные мероприятия позволяют упростить процесс снятия конструкции после затвердевания бетона. Во время работ для закрепления материала используют строительный степлер.

Важно следить за натяжкой прутьев по всему периметру здания, не допуская провисания и слабины.

Для вязки используют два вида арматуры:

Диаметр основного вида должен быть в пределах 10—12 мм. Вспомогательные металлические пруты для вязки могут быть 0,5-1,0 мм.

Укладка арматуры в бетон

Для более прочного соединения арматуру погружают в бетон. При вертикальном положении каждый шаг металлического прута устанавливается на расстоянии от 500 до 700 мм друг от друга. Вертикальные материалы либо вбиваются непосредственно в грунт, или монтируются в жёсткую поверхность основания.

Используют стержневые прутья диаметром 140 мм. В связке желательно использовать от 4 до 8 единиц. Из связывающей проволоки делают перемычки, которые проходят вдоль периметра цоколя, захватывая всю ширину.

Важно! Обязательно учитывается, что в фундаменте ленточного типа большая часть нагрузок распределяется между нижними и верхними рядами.

При закладке арматуры в бетон можно использовать три или четыре слоя прута. Укладка арматуры в бетон видео- и фотоматериал можно найти в интернете, ознакомиться и иметь определённое представление о порядке последовательности процесса.

Расход материала для армирования

Просчитать предварительное количество материала важно. Расход зависит от общей площади фундамента и S здания.

Ориентировочный расход металлического кручёного прута для здания S 36 кв.м

Соответственно при использовании четырёх уровней необходимо 120 метром материала, из которых 100 метров уйдёт на укладку по периметру здания, а 20 метров на отделку внутреннего помещения.

Важно! Отпадёт необходимость предварительных расчетов, если использовать арматуру композитного типа.

В заключении

Качественное армирование даёт возможность прочно закрепить фундамент и продлить его долговечность. В работе нужно придерживаться поэтапного выполнения операций. Специальная техника в производственном процессе не задействуется. Поэтому себестоимость укладки прута в бетон ниже по сравнению с установкой других видов фундамента. Это немаловажный фактор, существенно влияющий на выбор основания для будущего дома.

Рекомендуем к прочтению #8212; какая марка бетона нужна для укладки ленточного фундамента

Как производится укладка арматуры в фундамент

  • Для чего проводится армирование
  • Инструменты и оборудование для работы
  • Арматура и способы ее соединения
  • Особенности укладки арматуры

Укладка арматуры в фундамент необходима для улучшения прочности бетонных конструкций. Бетон #8211; это очень прочный строительный материал, но он не способен выдерживать большие нагрузки на растяжение. В этом случае и применяется арматура. В результате получается материал под названием железобетон.

Схема армирования фундамента.

Для чего проводится армирование

  • повышения несущей способности сооружения;
  • предупреждения процессов деформации несущего фундамента вследствие сдвигов грунта;
  • увеличения срока службы строения.

Изображение 1. Схема армированного фундамента.

Все это достигается благодаря тому, что арматура испытывает в ходе эксплуатации определенные физические процессы:

  • между бетоном и железом арматуры возникают значительные силы трения, в результате чего обеспечивается сцепление этих строительных материалов в железобетон;
  • между арматурой и бетонным раствором происходит активное электрохимическое взаимодействие;
  • арматурный каркас испытывает сильное сжатие под весом бетона.

Чтобы все эти процессы происходили нормально, укладывать арматурные прутья в фундамент нужно с соблюдением некоторых правил и требований.

Вернуться к оглавлению

Инструменты и оборудование для работы

Для укладки арматуры в опалубку могут понадобиться:

Инструменты для армирования фундамента.

  • стержни арматуры;
  • арматурная проволока;
  • сварочный аппарат;
  • рулетка;
  • проволока вязальная Ø 1,2 мм;
  • болгарка.

Для ленточного фундамента обычно используются от 4 до 8 прутьев арматуры (изображение № 1). Схема расположения армированного каркаса изображена на фото (изображение № 2). Вертикальные элементы арматуры устанавливаются с шагом 50 см. Между собой элементы связываются вязальной проволокой (изображение № 3).

Вернуться к оглавлению

Арматура и способы ее соединения

Армирование обычно производится таким образом:

  • подготавливается траншея под фундамент;
  • монтируется опалубка;
  • в опалубку опускается арматурная конструкция.

Арматурный каркас делается из специальных арматурных прутьев разного диаметра. Отдельные элементы каркаса соединяются друг с другом различными способами:

  • соединение с применением сварки;
  • обвязка элементов специальной проволокой;
  • соединение прутьев специальными пластмассовыми хомутами.

Изображение 2. Арматурный каркас производится из арматурных прутьев различного диаметра.

Сварка является самым простым способом устройства армирующих конструкций. Недостаток способа заключается в том, что он приводит к значительному увеличению стоимости фундамента. В месте сварки прутья изменяют свой состав, что приводит к ослаблению их прочности. При использовании арматурных прутьев диаметром более 20 мм применять сварочные работы не рекомендуется.

Обвязка проволокой #8211; самый правильный метод армирования. Он не вызывает дефектов арматурного каркаса. Вязка арматуры выполняется специальной вязальной проволокой диаметром 1,2 мм. Ее отжигают, в результате чего она становится пластичной и мягкой. Работать с таким материалом очень легко. Вяжут арматуру проволокой с помощью пассатижей. Для больших объемов работы применяются крючки, сделанные самостоятельно. Можно подобные инструменты купить в строительных магазинах. Работы проводятся в такой последовательности:

  1. Нарезается арматура на куски, определенные проектом стройки.
  2. Элементы раскладываются в соответствии с требованиями проекта.
  3. При сращивании прутьев между собой перехлест их не может быть меньше десятикратного диаметра арматуры.

В условиях опалубки не всегда можно осуществить вязку арматурных элементов. В таком случае эти работы проводятся на площадке поблизости. После окончания вязки вся конструкция опускается в опалубку. При размещении в опалубке арматуру укладывают таким образом, чтобы вся она оказалась закрытой массивом бетона. Со всех сторон металлический каркас должен быть закрыт слоем бетона толщиной не менее 5 см.

Изображение 3. Элементы арматуры связываются между собой при помощи вязальной проволоки.

Сегодня на стройках начинает применяться арматура из стеклопластика. Она имеет следующие отличия от металлической:

  • стоимость ее значительно ниже;
  • длина стержней может быть неограниченной;
  • вес арматуры значительно ниже, чем у привычной металлической;
  • стеклопластик #8211; диэлектрик, способный переносить низкие и высокие температуры;
  • арматуру из стеклопластика можно использовать с агрессивными материалами, она не подвергается коррозии.

Вернуться к оглавлению

Особенности укладки арматуры

Укладка арматуры #8211; процесс не очень простой. Для армирования обычно применяются 2, иногда 3 пояса арматуры, соединенных сваркой или проволокой. Горизонтальные прутья укладываются на ровной поверхности песчаной подушки. Под прутья подкладываются куски кирпича или другие прокладки толщиной около 5 см. Горизонтальные элементы связываются с вертикальными. В углах нельзя гнуть арматуру с помощью паяльной лампы. Гнуть их можно только в холодном виде, можно для этого пользоваться гибочным станком. Стеклопластиковая арматура скрепляется специальными хомутами и бобышками из полимерных материалов.

Для более точного выполнения работы можно воспользоваться таким методом. На длинной доске вбить по прямой линии гвозди на расстоянии 10 см друг от друга. Они будут служить направляющими для укладки прутьев арматуры. Теперь остается только устанавливать и укреплять проволокой вертикальные элементы и верхний ряд горизонтального пояса. Такая схема значительно сокращает время на выполнение работы.

Армирование бетонного фундамента #8211; важный этап работы по изготовлению прочного основания для строения.

Выбор материалов довольно большой. Нужно лишь правильно выполнять соединения прутьев. Лучше использовать для этого вязку проволокой. Правильная укладка арматурного каркаса сбережет дом от трещин и от преждевременного разрушения.

Схема усиления ленточного основания #8212; армировка по шагам

Процессы, происходящие в грунте, например, морозное пучение, растягивают ленточный монолитный фундамент в разные стороны. Бетон без армирования не выдерживает такие нагрузки, так как он удлиняется без разрыва только на 0,2‒0,4 мм. Сталь растягивается на 4‒25 мм без ущерба, поэтому железобетонная конструкция гораздо прочнее. Для качественной работы этой системы важно рассчитать схему и правильно выполнить армировку. Сделать это можно самостоятельно, главное — не нарушать требований инструкции.

Пошаговое руководство по армированию

1. Рисуют чертеж.

Перед расчетом материалов составляют схему, которая соответствует строительным нормам. Арматура для фундамента делится на рабочую и конструкционную. Первая группа работает на растяжение, а вторая сохраняет форму каркаса во время заливки.

Для мелкозаглубленного ленточного фундамента хватит двух рядов продольной рабочей арматуры вверху и внизу, в середине вставляют для прочности при бетонировании. Заглубленную ленту армируют равномерно, максимальное расстояние между продольными стержнями — 40 см. В обоих случаях основная роль вертикального армирования — поддержка каркаса, поэтому для него выбирают пруты с меньшим диаметром. Если высота ленты двухэтажного дома больше 70 см, для прочности связывают бетонную подготовку и фундамент.

Минимальные расстояния между элементами:

  • Между вертикальными прутьями — не более 50 см.
  • Защитный слой бетона — 3‒5 см, если под основанием есть бетонная подготовка; 7 см, когда ее нет.
  • Расстояние между продольной арматурой — не менее 3‒6 см, в зависимости от количества стержней в ряду, и не более 20 см.

Углы и места соединения внешней и внутренней ленты испытывают большие нагрузки. Внимательно изучите чертежи и схемы армирования ленточного фундамента. Для углов используют П- и Г-образные схемы. Чтобы их выполнить, стержни предварительно сгибают, так как вязка отдельных элементов в этих местах приводит к расслаиванию бетона и сколам. Поперечную арматуру в таких зонах ставят в 2 раза чаще.

2. Выбирают и рассчитывают материалы.

Чаще всего используют класс A-III (А400‒А500) ребристой арматуры с диаметром 6‒16 мм, так как она лучше схватывается с бетоном. Для вертикальных хомутов в ленточном фундаменте иногда берут гладкие A-I‒A-II. Диаметр зависит от веса и конструкции фундамента, ниже приведены минимальные размеры сечений для каждой цели. Если вы делаете схему армирования тяжелого строения, поручите выполнение расчетов проектировщикам. Правильно рассчитать нагрузки и выбрать оптимальный диаметр и количество стержней самостоятельно сложно.

Минимальный диаметр, мм

3. Очищают поверхность основания от лишнего мусора, размечают месторасположение каркаса.

4. Сгибают стержни для хомутов и углов.

Нет единой последовательности укладки арматуры, выбор зависит от площади и количества работников. Для небольших оснований элементы сначала связывают, а потом частями размещают их в траншее. Но так устанавливать каркас своими силами тяжело, особенно если предстоит выполнить армирование ленточного фундамента большой площади. Поэтому дальше мы разберем порядок укладки, который часто используют небольшие строительные бригады.

5. Устанавливают хомуты на бетонные подставки или фиксаторы-лягушки. Чтобы каркас не смещался, через него пропускают туго натянутую веревку или привязывают каждый элемент к опалубке.

6. В конструкцию вставляют продольные стержни и фиксируют их на лягушках.

7. Выполняют армирование углов, если для этого используют дополнительные элементы.

8. Вяжут или спаивают всю конструкцию. Подробнее о способах соединения — в разделе рекомендации.

9. Устанавливают фиксаторы между стенками опалубки и арматурой.

10. Проверяют прочность и отклонения от осей, чтобы ленточный фундамент не покосился со временем.

УМЕНЬШИТ РАСХОД до 50%!
Это нужно знать каждому!

Нюансы работ

1. Расчет материалов армирования.

Предусмотрите, чтобы арматуры хватило на нахлест (30‒50 мм). Стандартная длина стержня 11,7 м. Не заказывайте обрезки, так как трудоемкость работы повысится, а рассчитать нужное количество будет невозможно, ведь арматуру продают в килограммах.

Стержни спаивают, вяжут или скрепляют муфтами. Лучше вязать элементы армировки, а не паять, так как прочность каркаса падает, особенно если оставить его без бетона во влажную погоду. Чтобы сократить расход арматуры для ленточного фундамента, применяют муфты, так как для пайки рекомендуется соединять пруты с нахлестом 10‒15 см, в зависимости от диаметра. Если их вяжут, длина места скрепления составляет 10 диаметров для марок бетона от М300 и 15 — для М200.

Вязать можно с помощью крючка, специального пистолета и шуруповерта или дрели с насадкой из гвоздя. ПроцСхема усиления ленточного основанияесс ручной вязки крючком занимает много времени.

3. Сгибание стержней.

В продаже есть станки, чтобы согнуть арматуру, но они стоят дорого, поэтому мастера придумали разные способы для изготовления хомутов самому. Например, приваривают два уголка к ровной вертикальной поверхности, вставляют туда прут и гнут, надевая на него трубу. Арматуру с диаметром 6‒8 мм осилят тиски. Если у вас есть смекалка, реализовать идею с двумя параллельными уголками будет легко. Главное, чтобы все углы были прямые, а стороны хомутов находились в одной плоскости, иначе ленточное основание не будет надежным.

4. Подготовка элементов армировки.

Стержни слегка намачивают за пару дней до заливки, чтобы увеличить сцепление стали с бетоном, но перед этим обязательно удаляют отслоившуюся ржавчину металлической щеткой.

Когда люди без опыта армируют конструкцию своими руками, часто они не смотрят руководство и совершают типичные просчеты, это приводит к печальному результату.

Источники: http://betonzone.com/ukladka-armatury-v-fundament-lentochnogo-tipa, http://tolkobeton.ru/fundament/ukladka-armatury-v-fundament.html, http://stroitel-list.ru/fundament/armatura/sxema-usileniya-lentochnogo-osnovaniya-armirovka-po-shagam.html



Комментариев пока нет!

armatura-tonna.ru

Особенности укладки арматуры ленточного фундамента

На стенах дома появляются трещины... Что может быть хуже? Только пожар или наводнение. В чем же основная причина такого явления? В 99 процентах случаях виновником произошедшей беды является плохо построенный фундамент, в котором произошел разрыв. Поэтому основание для дома нужно делать на совесть, а не кое-как. Надо правильно определить его тип, глубину. Главное перед заливкой бетона правильно установить металлическую арматуру, которая и будет его будущим крепким скелетом.

Самый распространенный тип фундамента для частных загородных домов, дач и коттеджей - ленточный. Свое название он получил за свой внешний вид, который напоминает сплошную ленту по всему периметру строения, а также в районе несущих стен. Для устройства монолитного ленточного фундамента необходимо установить опалубку, сделать арматурный каркас и потом залить его бетоном. За счет армирования и будет достигнута целостность и прочность основания. Ленточный фундамент - один из наиболее экономичных по расходу строительных материалов, необходимых для его устройства.

Схема укладки арматуры

Как распределяется нагрузка на ленточный фундамент? В основном это нагрузка сжатия и на изгиб в вертикальном направлении. Так как бетон является довольно прочным материалом в плане нагрузок на сжатие, то об этом думать особенно не приходиться. А вот нагрузка на изгиб требует особого подхода. Особенно опасны механические напряжения, возникающие из-за таких причин, как неравномерная осадка грунта или его волнообразное вспучивание. Для усиления механического сопротивления бетона таким воздействиям и укладываются арматурные стержни. Диаметр последних должен быть не менее 10 мм. Обычно пруты укладывают по схеме два вверху и два внизу. Если здание будет иметь более одного этажа, то число прутов можно увеличить до восьми.

Качество арматуры также очень важно. Покупать её необходимо в проверенной компании. Качественную строительную арматуру с доставкой по Москве и всей Московской области можно купить в компании «MetalMarkt». Причем сделать это можно прямо на сайте Metallmarkt.ru. Так же московская компания «MetalMarkt» предлагает и другие виды металлопроката: швеллеры, уголки, балки и прочие изделия и продукцию из металла, необходимую для строительства.

Не забудьте о гидроизоляции

Основание дома должно быть изолировано от влаги, источником которой могут служить протекающие в грунте воды. Водонепроницаемое покрытие следует расположить в глубине фундамента, на расстоянии как минимум полметра от любой его поверхности (боковой, верхней или нижней).

Как собирать арматуру

Армирование фундамента - очень важный процесс. Пруты соединяются (вяжутся) в прочный каркас, который затем устанавливается в деревянную опалубку. Возьмите арматурную проволоку и согните её так, чтобы она получилась П-образной формы. Это перемычка, которая должна располагаться по всей ширине основания. Сколько должно быть таких заготовок, рассчитывается исходя из длины всего фундамента. Поэтому измерьте его, и ориентируясь на расстояние между П-образными перемычками в половину метра, определите их количество.

Установите перемычки по всей длине конструкции, выдерживая полуметровое расстояние. Чтобы они прочно удерживались, используют деревянные колышки. Перемычки привязывают к последним. Положите внутрь П-образных конструкций еще два трехметровых стержня. Можно привязать проволокой и для большей прочности приварить. Приварите еще 2 таких стержня на 20 см выше, привязав их к вертикальным ножкам П-образных конструкций. Арматура внизу готова, остается добавить аналогичное крепление в верхней части.

Все делается по образу и подобию предыдущего этапа. Прикрепите два ряда металлических стержней. Промежуток между рядами должен составлять порядка 20 см. Соедините их проволочными продольными связками. Этого будет достаточно.

Доработайте аналогичным образом остальные участки по всей длине. Такие сегменты должны быть смонтированы по всей площади конструкции. Там, где пересекаются концы стержней сегментов, находящихся в непосредственной близости, проследите, чтобы они взаимно перекрывались на 25-30 см. Последний штрих - это связывание концов стержней вязальной проволокой - для придания большей прочности.

В заключении понадобятся арматурные прутья для соединения полученных сегментов на углах конструкции. Количество стержней берется из расчета 8 штук на каждый угол. Соедините с их помощью соседние сегменты. На этом создание скелета фундамента с арматурой можно считать законченным. Остается залить конструкцию раствором и выждать, пока бетон застынет и наберет необходимую прочность. Обычно этот период составляет 28 дней. Далее можно приступать к возведению стен и строительству дома.

Портал http://www.linkstroy.ru/

www.linkstroy.ru

Армирование ленточного фундамента: правила, схемы, инструкции

Дата: 24 апреля 2017

Просмотров: 2709

Коментариев: 0

Как правильно армировать ленточный фундамент своими руками?


При выполнении строительных мероприятий по возведению жилых зданий и объектов производственного назначения используются различные типы оснований, обеспечивающих устойчивость возводимого сооружения. Широко применяются основы, выполненные по периметру строения. Для укрепления такой конструкции выполняется армирование ленты.

Необходимость армирования ленточного фундамента обусловлена свойствами бетона, сохраняющего целостность под воздействием сжимающих нагрузок, но одновременно, склонного к появлению трещин под действием изгибающих моментов и растяжения. Компенсировать этот серьезный недостаток бетонного монолита позволяет армирование монолитного ленточного фундамента, повышающее устойчивость и период эксплуатации возводимых строений.

Основание здания воспринимает значительные нагрузки, связанные с реакцией почвы, массой строения и другими факторами. Арматурный каркас подвергается повышенным концентрациям напряжений, обеспечивая целостность бетонного массива. Ошибки армирования фундамента, связанные с разрушением нулевого уровня, могут вызывать фатальные последствия.

Фундамент – это основа постройки любого назначения, он представляет собой самую важную частью какого бы то ни было здания

Именно поэтому рассмотрим детально, как правильно армировать ленточный фундамент, остановимся на критериях выбора арматур, технологии армирования ленточного фундамента.

Расчетный этап

На проектной стадии важно квалифицированно рассчитать, какая нужна арматура для ленточного фундамента. Это позволит сформировать надежную основу, обеспечивающую прочностные характеристики возводимого здания при длительном ресурсе эксплуатации. Выполняя расчет на подготовительном этапе работ, следует проанализировать множество факторов:

  • особенности почвы в условиях конкретной строительной площадки;
  • действующие нагрузки, который воспринимает арматурный каркас;
  • масса здания, обусловленная особенностями конструкции и используемыми материалами;
  • климатические условия в районе строительства;
  • реакцию почвы, связанную с близким расположением грунтовых вод и промерзанием грунта при отрицательной температуре.

Правила армирования ленточного фундамента предусматривают особый подход к выбору материала в основе

По результатам проектных работ определяется диаметр арматуры для ленточного фундамента и принимается решение о степени заглубления основания в грунт:

  1. На ограниченную до 0,5 м глубину для твердых почв, не склонных к пучению.
  2. На увеличенную ниже уровня промерзания грунта глубину погружения для проблемных почв.

На этом варианты не исчерпываются. Ведь строительная наука не стоит на месте, разрабатываются новые опорные конструкции, обладающие повышенной прочностью. Внедрен и проверен в эксплуатации новый вариант основания, когда монолитная усиленная плита заливается на предварительно выполненный ленточный армированный каркас. Какая лучше конструкция основы, определяют на проектной стадии с учетом конкретных условий реальной местности. В зависимости от особенностей выбранной согласно проекту основы, проектировщиками принимается решение, выполнять ли армирование ленты или производить армирование фундаментной плиты, а также какую арматуру лучше использовать для фундамента.

Критерии выбора арматуры

Правильное армирование ленточного фундамента определяет прочностные характеристики опорной конструкции. Принимая решение, выполнить армирование плиты, расположенной на ленточной базе, или произвести усиление стандартного основания, ориентируйтесь на особенности маркировки арматурных прутьев.

Армирование монолитного ленточного фундамента предусматривает необходимость соблюдения определенных правил

Выполняйте армирование основания стальными прутками, имеющими следующие характерные особенности:

  • наличие индекса «С» в обозначении стальных стержней свидетельствует о возможности использования электросварочного оборудования для объединения элементов с общим каркасом;
  • присутствие заглавной буквы «К» в аббревиатуре подтверждает стойкость прутков к коррозии, возникающей при насыщении бетона влагой;
  • обозначение класса изделия А2 и А3, что позволяет применять стальные прутки, зафиксированные в общем каркасе проволокой, с сохранением прочности каждого из соединяемых элементов. Использование электрической сварки для фиксации таких прутков не допускается.

Необходимой эксплуатационной прочностью обладает арматура для фундамента, изготовленная из стальных стержней сечением 10–12 мм. Оптимальный диаметр арматуры для ленточного фундамента определяется согласно расчётам, учитывающим конкретные условия эксплуатации, особенности грунта и значения действующих нагрузок.

О необходимости усиления

Насколько необходимо укреплять бетонный массив стальной проволокой? Ведь бетон обладает достаточно высокими прочностными характеристиками. Действительно, бетон имеет повышенную устойчивость к сжимающим нагрузкам, но требует усиления от губительного воздействия разрывных усилий.

Наибольшая вероятность растяжения – на поверхности основания, именно там следует расположить арматуру

Компенсировать эту особенность бетона позволяет укладка стальных стержней на двух уровнях основы. Такое решение повышает прочностные характеристики массива, позволяя сохранять целостность под воздействием изгибающих нагрузок, крутящих моментов и разрывных усилий.

Бетонная основа дополнительно укреплена вспомогательными прутками, расположенными в вертикальной плоскости. Вертикальные элементы обеспечивают фиксацию прутков верхнего и нижнего уровня силового каркаса.

Процесс усиления основания

В процессе усиления основания ленточного типа укладывайте все стержни арматуры в опалубку, которую следует предварительно смонтировать. Укладка арматуры в ленточный фундамент осуществляется по довольно простому алгоритму:

  1. Установите вертикальные стальные прутья диаметром 1–2 см по контуру размеченного основания.
  2. Обеспечьте интервал между стержнями, который должен составлять 50–80 см.
  3. Привяжите к вертикально расположенным пруткам, используя проволоку, горизонтально расположенные прутья нижнего и верхнего уровня.
  4. Применяйте подкладки, обеспечивающие гарантированный зазор от нижнего пояса усиления до основания.
  5. Укрепите дополнительными стальными прутьями участки, находящиеся посередине основания.

Таким способом производится армирование фундаментной плиты ленточного типа, обеспечивающее целостность бетонного массива, воспринимающего значительные нагрузки.

при составлении схемы армирования следует учитывать необходимость расположения прутьев сверху и снизу, диаметр элементов при этом должен составить предел от 10 до 12 мм

Застройщики интересуются, сколько использовать горизонтально расположенных стержней для каждого пояса, как лучше для обеспечения эксплуатационной прочности? Количество уровней усиления остается неизменным. Горизонтально расположенная арматура укладывается всегда на верхнем и нижнем ярусах каркаса, образуя надежную пространственную конструкцию. Выполняя армирование плиты ленточного типа, обращайте внимание на ширину будущей бетонной основы. От этого зависит, в каком количестве уложить арматуру в каркас усиления:

  • при ширине основы 40 см и меньше используют два арматурных стержня для каждого из поясов пространственного каркаса;
  • делать армирование основы увеличенной ширины следует, применяя по три стержня на каждом ярусе арматурного усиления;
  • в нагруженных конструкциях увеличенной ширины используется для укрепления по 4 горизонтальных стержня арматуры для каждого пояса.

Размеры стержней, вбитых по контуру, должны равняться толщине основы. При соединении с помощью вязальной проволоки перпендикулярно расположенных стержней, проверьте длину выступающей части вертикального прутка, которая должна составлять до 10 см.

Специфика укрепления углов

Угловые элементы арматурного каркаса воспринимают значительные усилия, связанные с воздействием сжимающих и растягивающих нагрузок. Важно правильно делать армирование угловых участков, чтобы не допустить образования нежелательных трещин и разрушения целостности бетонного монолита в угловых зонах.

Довольно часты такие случаи, когда деформация приходится именно на угловые части и обходит середину

Как уложить прутья в угловых зонах, чтобы не допустить ошибки? Помните, запрещается устанавливать угловые стержни перпендикулярно друг к другу. Их следует на специальном приспособлении выгнуть. Важно обеспечить нахлест арматуры, соединить радиусными элементами прутки каждого пояса. Величина перекрытия прутьев, расположенных в угловой зоне, должна быть более 25 см. В этом случае, когда опалубка будет заполняться бетонным раствором, не произойдет разрушения усиливающего контура в угловых участках.

Какую арматуру лучше использовать для фундамента с целью надежного крепления угловых участков? Применяйте стержни начиная с класса A2, имеющего маркировку A300, и заканчивая классом A6 с маркировкой А1000. Прутки имеют рифленую поверхность, производятся методом горячего проката, обеспечивают повышенную адгезию с бетонным массивом. Какая арматура лучше? Всё зависит от величины действующих нагрузок. Чем выше класс стержней, тем больше запас прочности. Укрепление угловых зон также можно осуществить, используя арматурную сетку с ячейками квадратного сечения (2х2 см).

Методы крепления прутков

Правильно выполненная армировка определяет прочность фиксации элементов каркаса. Помните об этом, производя армирование плиты ленточной основы. Застройщики интересуются: как армировать ленточный фундамент своими руками, обеспечив надежное крепление стержней? Существуют следующие виды фиксации:

  1. Применение проволоки для вязания, позволяющей с помощью специального приспособления соединять стержни. Это обеспечивает жесткое расположение арматуры в каркасе.
  2. Использование сварочного оборудования, применение которого позволяет соединить стальные прутья. Но такая армированная конструкция не будет иметь необходимой жесткости. Это связано с нарушением структуры металла, возникающей при сварке в точках соединения.

Как правильно сделать фиксацию стальных прутков? Ведь существуют несколько способов крепления элементов. Не сомневайтесь, применяйте вязальную проволоку – эффективное средство, в надежности которого убедились профессиональные строители. Использование сварки нежелательно, так как при нагрузках происходит повреждение целостности каркаса с последующим появлением трещин на поверхности бетонного массива.

Подводим итоги

Материал статьи призван помочь качественно выполнить армирование фундамента своими руками. Ознакомившись с технологией работ, самостоятельно можно армировать фундамент, не прибегая к услугам наемных рабочих. Это ответственная операция, результат которой зависит от того, какая арматура используется, и как соблюдается технологическая последовательность выполнения операций.

pobetony.ru

Укладка арматуры в фундамент: способы монтажа, обвязка

Бетон, сам по себе обладает определенной жесткостью и способностью воспринимать различные виды нагрузок. Но в большинстве случаев его свойств не достаточно для придания конструкции необходимой прочности, поэтому в современном строительстве применяются технологии железобетонного строительства.

Самым простым примером является укладка арматуры в фундамент, позволяющая увеличить несущую способность этого конструктивного элемента здания.

Что дает армирование бетонных конструкций?

Армирование фундаментных сооружений является важным технологическим этапом, оно позволяет добиться следующих результатов:

  • Монтаж арматуры в фундамент повышает его несущую способность, это позволяет применять в строительстве стеновые материалы даже со значительным удельным весом.
  • Применение армирования снижает риск деформации и разрушения фундамента при сдвиге или пучении грунта.

Кроме того, такой способ позволяет значительно увеличить эксплуатационный срок конструкции, армированный фундамент прослужит не один десяток лет.

Работоспособность арматурного каркаса обеспечивается следующими физическими процессами:

  • Силы трения и сцепления между арматурой и бетоном.
  • Электрохимическое взаимодействие между металлом и раствором.
  • Сжатие каркаса под воздействием веса бетона.

Для того чтобы получить требуемый эффект, обвязка фундамента арматурой должна осуществляться с соблюдением определенных требований.

Существующие способы соединения арматуры

Армирование фундамента осуществляется путем размещения в опалубку сеток или объемных конструкций из стальной арматуры. При этом диаметр сечения арматурного прута должен определяться исходя из будущей нагрузки, которую должен будет выдержать фундамент.

Соединение отдельных элементов может быть выполнено несколькими способами:

  • Нахлест — самый простой метод, который может применяться при устройстве армирующих сеток. К недостаткам стоит отнести то, что при заливке бетона прутья могут смещаться, а это чревато потерей конструкцией своих свойств.
  • Соединение элементов при помощи сварки. Данный способ позволяет получить достаточно прочную стыковку прутков, но вместе с этим такому методу присущ и ряд недостатков, которые будут рассмотрены ниже.
  • Обвязка при помощи специальной проволоки, считается самым правильным способом армирования с технической стороны.

Все эти способы армирования фундамента могут применяться в различных условиях, но предпочтение стоит отдавать именно увязке проволокой.

Недостатки сварочных соединений

Если для быстрого выполнения работ по армированию решено применять такой способ, стоит знать о его минусах:

  1. Применение сварки приведет к увеличению стоимости работ.
  2. Арматура представляет собой закаленный стальной стержень, именно такая обработка позволила добиться отличных прочностных характеристик элемента. Обвязка арматуры каркаса фундамента при помощи сварки ведет к локальному нагреву арматуры в местах соединения. Это приводит к так называемому «отпусканию» металла и снижению его прочности.

Если для выполнения армирования применяется прут, диаметр которого превышает 20 мм, использовать сварку настоятельно не рекомендуется.

  1. Соединение таким способом придает конструкции дополнительную чрезмерную жесткость. Это приводит к тому, что весь фундамент приобретает хрупкость, что может привести к его разрушению в определенных условиях.
  2. Кроме того, при выполнении вибротрамбовки существует большая вероятность разрушения сварных соединений.

Вязка — самый оптимальный метод

Соединения арматуры при помощи поволоки не приводит к появлению дефектов конструкции, поэтому в большинстве случаев альтернативы данному методу нет.

При этом стоит учитывать ряд особенностей выполнения армирования:

  • Вязка выполняется стальной проволокой, диаметр которой не превышает 1,2 мм. Для того чтобы придать материалу пластичность, прибегают к  отжигу, под действием температуры проволока становится мягкой, это позволяет существенно упростить работы.
  • Если укладка арматуры в ленточный или плитный фундамент предполагается в небольших объемах, то вязать проволоку можно при помощи обыкновенных пассатижей. В случае существенных объемов стоит приобрести или изготовить самостоятельно специальные крючки, позволяющие увеличить скорость вязки и упростить ее.
  • Арматура нарезается на мерные элементы, длина которых определяется проектом.
  • После этого осуществляется раскладка элементов, при этом параметры ячейки сетки зависят от предъявляемых к каркасу требований по прочности.
  • При необходимости срастить между собой два прута по длине, перехлест должен составлять 10 диаметров арматуры.
  • В некоторых случаях объемные каркасы собираются на открытых площадках, и только после этого устанавливаются в опалубку. Такой способ применяется при невозможности свободного доступа в конструкцию опалубки из-за стесненных условий.
  • Выполняя вязку каркаса из арматуры, следует помнить о том, что вся конструкция должна находиться в массиве бетона. Так называемый защитный слой (расстояние от каркаса до поверхности арматуры) должен составлять 2-3 см, от этого зависят характеристики будущего фундамента.

Вязка арматуры выполняется вручную, поэтому для выполнения работ в сжатые сроки стоит позаботиться о необходимом количестве исполнителей.

На этом этапе не стоит поддаваться желаний сэкономить, только армирование фундамента может обеспечить высокую надежность конструкции.

opalubok.ru

Как выполнить армирование ленточного фундамента

Содержание статьи

В ходе эксплуатации фундамент бани всё время подвержен самым различным нагрузкам, начиная весом дома, заканчивая движением грунтов и морозным пучением. Нижняя часть парной периодически испытывает нагрузку на растяжение, верхняя её часть – на сжатие. Имеются ещё силы морозного пучения, которые способны превысить давление на почву, на коей стоит дом, и вызвать значительное растяжение ленточного фундамента. Неверное армирование его в своё время приведет неизменно к разрушению нулевого уровня, а затем и стен бани. Поэтому к данному на первый взгляд незатейливому процессу – армированию плиты фундамента, ленты либо столба, подходить надо предельно серьёзно.

Необходимость армирования фундамента


Фундамент будет прочным, если будет прочным металл в железобетонных конструкциях. За счёт своей технологии фундаменты ленточные очень прочны, они допускают строительство монолитных домов сложнейшей конфигурации. Располагая бетонным вибратором, можно получить предельно крепкий фундамент. Вне зависимости от толщины стены дома, надо учитывать ширину фундамента.

Подготовительные к армированию работы — это расчистка территории под строительство. Надо по периметру фундамента вырыть траншею. Эту работу можно выполнить вручную либо специальной техникой. Чтоб стены были ровные, устанавливается опалубка. Каркасная арматура монтируется вместе с опалубкой. Потом заливается бетон слоями, проводится гидроизоляция с помощью битумных мастик и рубероида.

Армировать фундамент можно самостоятельно, собственными руками. Однако следует не забыть, что после выполнения гидроизоляции фундамента надо завалить песком пазухи фундамента. Для холодных климатических зон желательно утепление ленточного фундамента. Можно его попросту обклеить пенополистиролом. Правильное армирование позволит подобному фундаменту простоять множество лет. О сборных фундаментах такое сказать нельзя, максимальный срок их службы — 75 лет, а ремонт надо делать каждых 10 лет. Из видов фундамента, существующих для строительства дома либо дачи, постройка именно ленточного фундамента крайне популярна в частном домостроении.

Как выбрать арматуру для фундамента?


При приобретении арматуры для ленточного фундамента необходимо обращать внимание на обозначение её:

  • Индекс С показывает, что арматурный прокат является свариваемым.
  • Индекс К значит, что арматура устойчива к коррозионному растрескиванию, иногда возникающему под напряжением.

Если хоть одного из данных индексов нет, то арматура не подходит для фундамента.

Кстати, для сваривания каркасов из стержней диаметром 12 мм вследствие трудоёмкости процесса сварка электродуговая не применяется, к тому же, стержни очень легко пережечь. Также дуговая сварка неприменима для арматуры классов А-III и 35ГС.

Величина нахлестка составляет 30 диаметров арматуры. Установлена должна быть она таким образом, чтоб не касалась опалубки – расстояние от плоскости опалубки до арматуры называют защитным слоем. Он и предохраняет арматуру от температурных и атмосферных влияний и коррозии.

Процесс армирования фундамента

При экономии на арматуре выйдет некачественным армирование фундамента, баня зимой непременно даст трещины. При этом вначале сам «халтурный» фундамент пойдёт выше, а потом и разрыв. В результате выйдет сквозная трещина, которая будет через всю баню, от низа до верха – оттуда будет слышаться свист, её придется ежегодно заделывать и замазывать. С годами будет расширяться эта трещина. Потому в данном вопросе также опытные строители неукоснительно придерживаются СНиП, в котором правила армирования фундаментов прописаны довольно подробно.

Как армировать ступеньки лестницы

Отнюдь не любой участок для строительства бани может быть идеально выровненным и подготовленным к строительству. В данном случае строят так называемые ступеньки, для которых имеется собственная схема армирования фундамента, имеющего перепады высоты.

Итак, желательно продлить усиление ступенек от уступа на метр. Далее, в уровне верхнего пояса, а также в верхней части подошвы надо уложить пруты арматуры до 2-х м в длину – с центром над уступом. Наконец, установить поперечную арматуру за 1 м от уступа, с 1,5 м шагом.

Как армировать углы фундамента

Почему это столь важно? Угол железобетонного фундамента всегда служит местом концентрации напряжений. Именно тут арматура более всего подвержена разнонаправленным напряжениям сжатия и растяжения и, когда схема армирования ленточного фундамента неправильная, такие напряжения будут не по силам стальным стрежням арматуры.

В частности, когда в углу ленточного фундамента находится разрывная арматура либо она соединена неправильно, без передачи усилий от одного стержня к другому, монолитный ленточный фундамент не будет представлять собою единую жёсткую раму, а будет набором отдельных балок. В итоге в углах фундамента появятся трещины, отколы, расслоение бетона.

Сварка и связывание фундамента

Наиболее серьёзные последствия при возведении нулевого уровня возникают именно тогда, когда армирование ленточного фундамента было выполнено с грубыми ошибками. Среди строителей даже бытует убеждение, что вязка арматуры необходима для фиксирования скелета заливаемого фундамента — его итоговая прочность от неё зависит мало, некоторые строители рекомендуют именно вязать арматуру, а не варить – ведь вследствие пучения почвы влияют на сам фундамент различные силы, а арматура может хоть незаметно для глаз, но двигаться.

Есть мнение, что, когда она сварена вся наглухо, то остаётся лишь надеяться на спокойствие почвы, иначе трещин не избежать. Но, по мнению более учёных мужей, если армировать лишь перекрестием концов арматуры, связывая их вязальной проволокой, это чревато отколами слоёв фундамента по ширине, а также трещинами углов.

При этом некоторые советские изобретатели тоже полагают, что производить армирование монолитного фундамента допустимо исключительно «свободным перекрещиванием». Нынче опытные строители уверены, что делать всё надо лишь по правильным схемам. Армирование углов – это анкеровка, закрепление арматуры посредством отогнутых элементов, а также связь зон различных напряжений в углу фундамента, точнее, связь наружного слоя бетонной ленты с внутренним слоем её. Так связываются лишь верхние стержни арматуры, она сама выставляется исключительно у внешних прутов, а внутренние стержни в углу действительно пересекаются свободно. В зоне же угловой анкеровки поперечную арматуру ставят ровно вдвое чаще, чем рекомендуется для ленточного фундамента. Можно вычислять это по следующей формуле – 1/2 и 3/4 высоты сечения фундамента, однако в итоге должно выйти не больше 25 см.

Поэтому стыки арматуры проволокой связывать можно, однако лишь с целью закрепления их перед сваркой. А сразу после приготовления каркаса надо тщательно эти стыки проварить, однако не заварить ни в коем случае вот так. Так выполняется армирование фундаментов и столбчатого, и ленточного, и плиточного.

На этом всё – можно далее строить опалубку и залить фундамент. При этом, когда ленточный фундамент – цельный, его заливать нужно в один день.

Мне нравится!2Мне не нравится!0

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями (соц кнопки выше).

www.allremont59.ru
