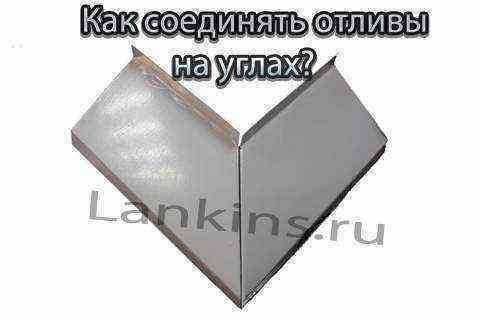

Как соединять отливы на углах в 90 градусов?

Как соединять отливы на углах? Как ни странно, но этим вопросом задаются даже те, кто знает, как это делать. Парадокс. Не правда ли? Дело в том, что нет общепринятого правила, объясняющего, как же соединять отливы на углах. И поэтому каждому специалисту интересно, как делают другие мастера.

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Есть два способа, о которых я слышал, но никогда не использовал:

  • Пайка. Даже не представляю, как это делать.
  • Замок. Такой способ был очень популярным в советское время на кровлях из оцинкованного металла.

У меня конечно есть свой собственный способ — как соединять отливы на углах, которым я спешу поделиться. И он самый простой по сравнению с теми, которые описаны выше. Но перед этим, надо сказать, что существуют три типа стыковки отливов:

  1. Соединение отливов под углом в 90 градусов (в этой статье).
  2. Соединение отливов под углом более 90 градусов. Эркерное соединение отливов.
  3. Прямое соединение отливов. Без углов.

Ну вот, давайте и рассмотрим подробнее первый способ.

Как соединять отливы под углом в 90 градусов?

Вообще надо заметить, что в этой статье имеются ввиду прежде всего соединения отливов на лоджиях и балконах. Причем, как известно верхние отливы отличаются от нижних по конфигурации. На эту тему уже есть статья. Читайте здесь.

Инструменты

Начнем, как принято с инструмента, крепежа и прочих расходных материалов. Для того, чтобы соединять отливы, нужно иметь в своем арсенале:

  • Ножницы по металлу
  • Плоскогубцы
  • Угольник 90 градусов
  • Угломер
  • Карандаш
  • Ручной клепочник
  • Заклепки алюминиевые 3,2 х 10 (под цвет отливов)
  • Шуруповерт
  • Шурупы (клопы или 4,2 х 25 со сверлом)
  • Герметик под цвет отливов (как правило белый)
  • Монтажная пена
  • Пистолет для монтажной пены
  • Рулетка
  • Некоторые вспомогательные ручные инструменты (нож, молоток и так далее)

Кажется такое простое дело, а сколько инструментов и расходных материалов требуется. Ну впрочем у монтажника окон этот список гораздо больше.

Кстати, сейчас я создаю свой первый бесплатный видеокурс, именно на тему «Инструменты и строительные материалы для монтажа окон ПВХ». Так что подписывайтесь на обновления блога и узнаете об этом первым.

Как соединять отливы?

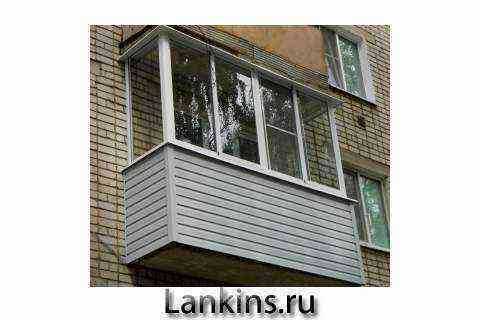

Ну что ж, давайте возьмем в качестве примера стандартную п-образный балкон 3 метра в длину и имеющий вынос — 0,9 метра. У него два угла под 90 градусов.

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Как соединять отливы на углах? Будем считать, что ширина отливов равна 100 мм. Возьмем для примера левый угол (смотрим на угол со стороны помещения). Я всегда говорю, — Если работа идет слева направо — это по-русски. А когда наоборот — по-китайски ))), хотя конечно действовать надо по ситуации.

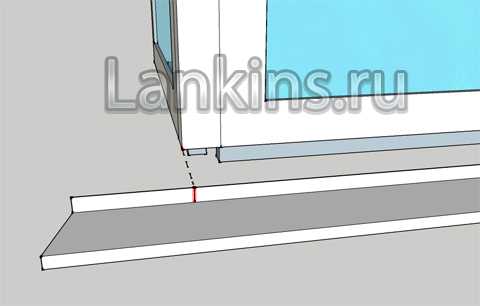

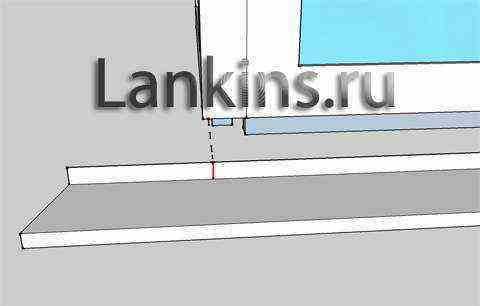

1. Наносим метку. Берем короткий левый отлив и прикладываем его по месту к раме так, чтобы его левый край прижался к стене. Делаем метку карандашом в месте будущего стыка отливов. Если наш отлив будет крепиться на раму, то метка совпадет с углом оконной конструкции.

 Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

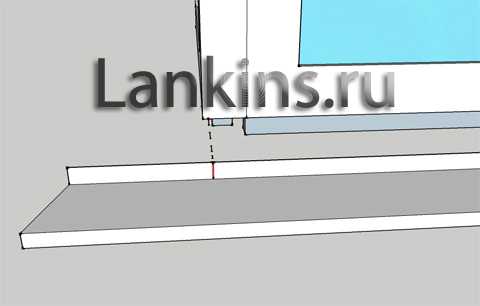

Если же под раму, то есть в подставочный профиль, то метка будет короче на 10 — 15 мм.

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

2. Далее делаем разметку. Поскольку угол нашей оконной конструкции равен 90 градусам, то угол линии отреза казалось бы должен быть 135 градусов. И это значение было бы правильным, если бы угол наклона отлива равнялся 90 градусов.

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

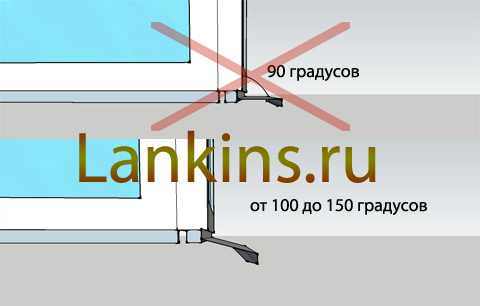

Но, потому как, наклон для отлива — необходим, и имеет различные значения от 100 до 150 градусов в зависимости от проема, соответственно и угол линии отреза у нас будет различным от 125 до 135 градусов.

 Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

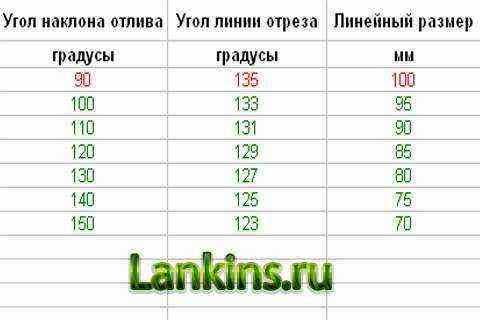

Есть таблица соотношения углов наклона отлива и углов линии отреза отлива, правда только для самого распространенного размера отлива шириной 100 мм. Также, в таблице указаны значения, с помощью которых можно делать более точную разметку без использования угломера.

 Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

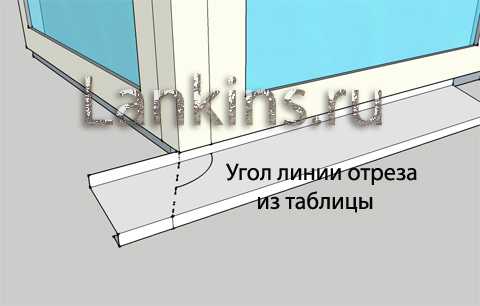

Далее угломером достаточно измерить только угол наклона отлива. Затем используя размеры, указанные в таблице, делаем разметку:

— либо угломером от уже поставленной метки до внешнего края отлива

 Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

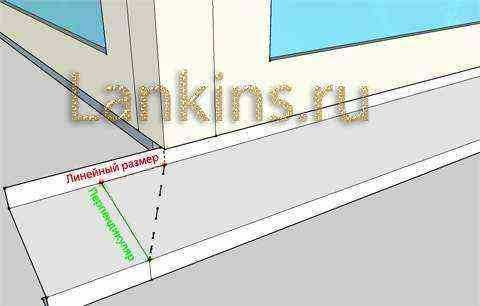

— либо рулеткой, откладывая сначала линейный размер из таблицы от уже поставленной метки по длине отлива, а затем проводя перпендикуляр на край отлива по ширине. После чего можно соединить полученные метки. Такая разметка будет более точной.

 Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Для того, чтобы не ошибиться в том, в какую сторону проводить линию реза (у меня не раз бывало по не опытности), нужно запомнить, что линия отреза всегда чертится от первоначальной метки по диагонали в сторону обрезка.

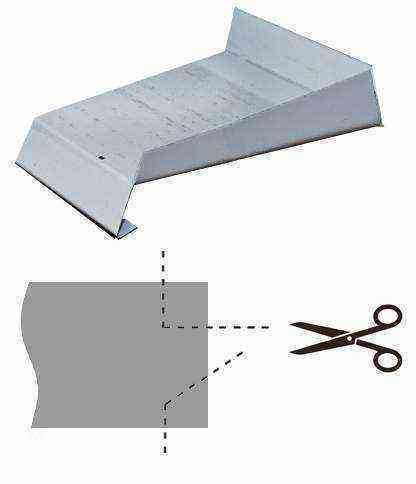

3. Отрезаем отлив по разметке. Знаю, многие монтажники режут отливы болгаркой.

Но, во-первых, это неправильно, потому как большинство отливов оцинкованные. При работе болгаркой оцинковка нагревается и теряет свои коррозионные свойства в месте реза.

Ну, а во-вторых, зачем работать шумной болгаркой, если можно тихо отрезать ножницами. Кстати, рекомендую ножницы по металлу удлиненные — универсальный рез от компании «Центр инструмент». Такими ножницами получается красивый и аккуратный рез, и очень комфортно работать. В С-Петербурге можно купить в сети магазинов — «Строитель». А здесь можно почитать статью «Где купить комплектующие для пластиковых окон?»

Важно. Всегда размечайте линию так, чтобы при отрезе с левой стороны ножниц находился отлив, а справой обрезок. То есть, разметка делается либо с лицевой стороны, либо с внутренней. (В этом случае линия реза, сделанная ножницами, будет более аккуратной). Кстати верхний отлив сложной конфигурации также можно отрезать ножницами по металлу.

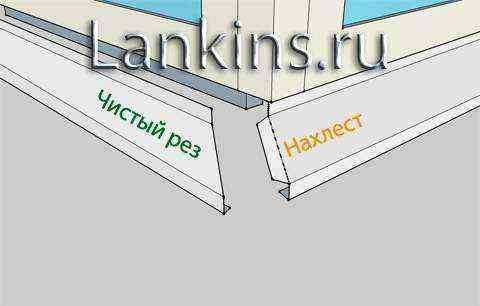

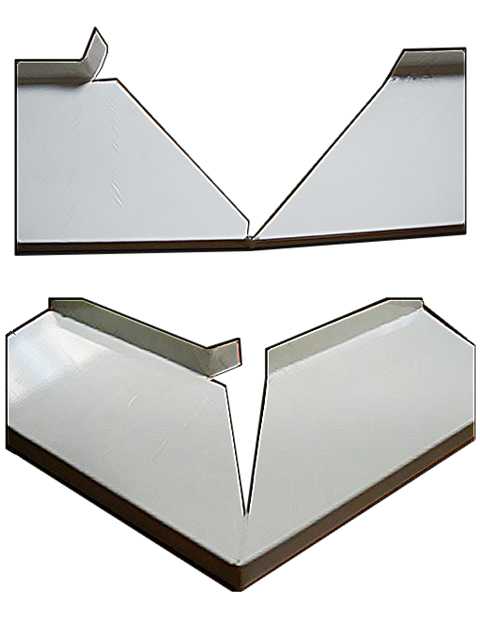

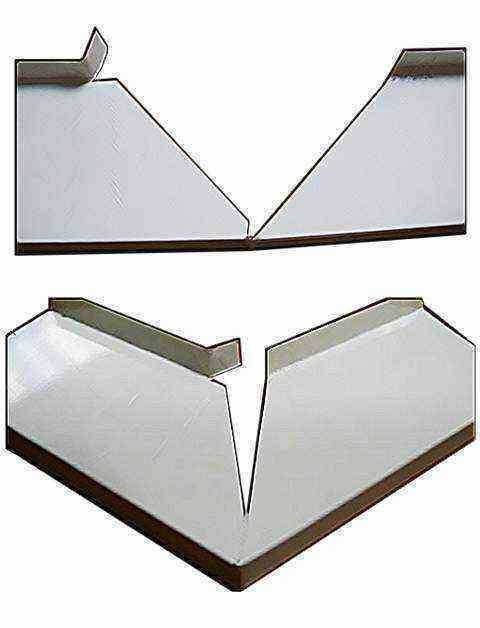

4. Как соединить отлив? Далее, для того, чтобы наше соединение отливов было правильным, мы должны его склепать. Размер диаметра сверла равен 3,3 мм. Заклепка алюминиевая — белая или по цвету отливов — 3,2 х 10 мм.

Для этого при разметке на одном из отливов, участвующих в соединении предусматривается нахлест, который слегка загибается вниз. А на втором выполняется чистый рез. Причем нахлест прячется под чистый рез.

 Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Этот стык клепается и получается красивое соединение, которое на нижних отливах желательно герметизировать. Верхнее соединение герметизируется по ситуации в случае необходимости.

Не забывайте о том, что уровень отливов должен совпадать с уровнем окон, хотя бы визуально. Понятно, что монтажники ставят окна по уровню, а отливы частенько как получиться. А когда подходишь к окну на балконе и визуально видишь, что горизонтальная линия окон не совпадает с линией отливов, понимаешь, что это «косяк». Большинству клиентов конечно «по барабану», но из ста клиентов встретится один и надо будет переделывать. Ну, а главное наверное все таки репутация мастера.

Важно понимать. Что не всегда получается соединять отливы красиво. Причиной тому служит спешка. Поэтому, самый надежный способ — это все таки отрезать отливы с припуском. Затем примерить и только потом подрезать окончательно. Хотя качественный герметик спасает всегда ))).

Ну что ж, как соединять отливы на углах в 90 градусов, надеюсь понятно. Что не понятно, спрашивайте в комментариях. В ближайшее время выйдет статья о том, как соединять отливы на эркерных углах. Подписывайтесь на обновления блога и будете узнавать о новых статьях первым.

Спасибо за внимание. Заходите на блог. С уважением, Вячеслав Ланкин.

lankins.ru

Зарезка наружного угла отлива цоколя видео Видео

...

3 лет назад

Наружная отделка Стен Зданий, Индивидуальных частных домов. Кровельные работы.Звоните!

...

3 лет назад

Запиливаем отлив на цоколь фундамента под 90 градусов.

...

2 лет назад

Как сделать угол цокольного отлива своими руками. Доверяйте работу профессионалам http://1001dobor.ru/

...

2 лет назад

Изготовление безопасного угла цокольного отлива своими руками. Хотите доверить это знатокам своего дела...

...

11 меc назад

denismontaj #Лайфхаки #Лайфхак #ЛайфхакиотДена _Я зарабатываю на тут партнерка Yoola регистрируйся если ты блогер...

...

12 меc назад

Зарезаем стыки отлива. Купольный дом в Евпатории. Наши контакты https://vk.com/id7357200 тел. 89780556867.

...

2 лет назад

Важной составляющей надежности и долговечности фундамента является правильная защита цоколя дома от атмо...

...

2 лет назад

Развертка для поворота капельника мягкой кровли на угол.

...

6 меc назад

как смонтировать простой отлив на цоколе https://www.youtube.com/watch?v=DpAZ1U3huV0&t=36s В ЭТОМ ВИДЕО Я ПОДРОБНО ОБЬЯСНЯЮ КАК...

...

6 меc назад

Жми #denismontaj #fasadmontaj Если вы хотите помочь развитию нашему каналу, то порекомендуйте наши видео вашим...

...

1 лет назад

Строю каркасный дом своими руками. Для возведения каркаса выбрана канадская технология строительства...

...

1 лет назад

как смонтировать сложный отлив на цоколе https://www.youtube.com/watch?v=pB9X1mC6YhY&t=15sВ ЭТОМ ВИДЕО Я ПОДРОБНО ОБЬЯСНЯЮ КАК...

...

6 лет назад

В этом видео показано кратко как поставить и закрепить отливы на дом, чтобы дождевая вода не шла к стенам,...

...

2 лет назад

В этом видео хочу показать способ изготовления торцевой части отлива и способ монтажа его в изготовленный...

...

3 лет назад

отделочные работы цоколь.

...

1 лет назад

Чтобы вода не затекала на стену по бокам отлива окна, делаем боковые полки, заворачивая их вверх "конвертом"....

...

1 лет назад

8-903-743-27-96 8-903-724-77-28 ceresit.msk.ru n-dom.ru Как правильно произвести подрезку капельника по длине и состыковать его...

videobomba.net

Как стыковать отливы на углах?

Как соединять отливы на углах? Как ни странно, но этим вопросом задаются даже те, кто знает, как это делать. Парадокс. Не правда ли? Дело в том, что нет общепринятого правила, объясняющего, как же соединять отливы на углах. И поэтому каждому специалисту интересно, как делают другие мастера.

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Есть два способа, о которых я слышал, но никогда не использовал:

  • Пайка. Даже не представляю, как это делать.
  • Замок. Такой способ был очень популярным в советское время на кровлях из оцинкованного металла.

У меня конечно есть свой собственный способ — как соединять отливы на углах, которым я спешу поделиться. И он самый простой по сравнению с теми, которые описаны выше. Но перед этим, надо сказать, что существуют три типа стыковки отливов:

  1. Соединение отливов под углом в 90 градусов (в этой статье).
  2. Соединение отливов под углом более 90 градусов. Эркерное соединение отливов.
  3. Прямое соединение отливов. Без углов.

Ну вот, давайте и рассмотрим подробнее первый способ.

Как соединять отливы под углом в 90 градусов?

Вообще надо заметить, что в этой статье имеются ввиду прежде всего соединения отливов на лоджиях и балконах. Причем, как известно верхние отливы отличаются от нижних по конфигурации. На эту тему уже есть статья. Читайте здесь.

Инструменты

Начнем, как принято с инструмента, крепежа и прочих расходных материалов. Для того, чтобы соединять отливы, нужно иметь в своем арсенале:

  • Ножницы по металлу
  • Плоскогубцы
  • Угольник 90 градусов
  • Угломер
  • Карандаш
  • Ручной клепочник
  • Заклепки алюминиевые 3,2 х 10 (под цвет отливов)
  • Шуруповерт
  • Шурупы (клопы или 4,2 х 25 со сверлом)
  • Герметик под цвет отливов (как правило белый)
  • Монтажная пена
  • Пистолет для монтажной пены
  • Рулетка
  • Некоторые вспомогательные ручные инструменты (нож, молоток и так далее)

Кажется такое простое дело, а сколько инструментов и расходных материалов требуется. Ну впрочем у монтажника окон этот список гораздо больше.

Кстати, сейчас я создаю свой первый бесплатный видеокурс, именно на тему «Инструменты и строительные материалы для монтажа окон ПВХ». Так что подписывайтесь на обновления блога и узнаете об этом первым.

Как соединять отливы?

Ну что ж, давайте возьмем в качестве примера стандартную п-образный балкон 3 метра в длину и имеющий вынос — 0,9 метра. У него два угла под 90 градусов.

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Как соединять отливы на углах? Будем считать, что ширина отливов равна 100 мм. Возьмем для примера левый угол (смотрим на угол со стороны помещения). Я всегда говорю, — Если работа идет слева направо — это по-русски. А когда наоборот — по-китайски ))), хотя конечно действовать надо по ситуации.

1. Наносим метку. Берем короткий левый отлив и прикладываем его по месту к раме так, чтобы его левый край прижался к стене. Делаем метку карандашом в месте будущего стыка отливов. Если наш отлив будет крепиться на раму, то метка совпадет с углом оконной конструкции.

 Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Если же под раму, то есть в подставочный профиль, то метка будет короче на 10 — 15 мм.

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

2. Далее делаем разметку. Поскольку угол нашей оконной конструкции равен 90 градусам, то угол линии отреза казалось бы должен быть 135 градусов. И это значение было бы правильным, если бы угол наклона отлива равнялся 90 градусов.

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Но, потому как, наклон для отлива — необходим, и имеет различные значения от 100 до 150 градусов в зависимости от проема, соответственно и угол линии отреза у нас будет различным от 125 до 135 градусов.

 Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Есть таблица соотношения углов наклона отлива и углов линии отреза отлива, правда только для самого распространенного размера отлива шириной 100 мм. Также, в таблице указаны значения, с помощью которых можно делать более точную разметку без использования угломера.

 Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Далее угломером достаточно измерить только угол наклона отлива. Затем используя размеры, указанные в таблице, делаем разметку:

— либо угломером от уже поставленной метки до внешнего края отлива

 Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

— либо рулеткой, откладывая сначала линейный размер из таблицы от уже поставленной метки по длине отлива, а затем проводя перпендикуляр на край отлива по ширине. После чего можно соединить полученные метки. Такая разметка будет более точной.

 Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Для того, чтобы не ошибиться в том, в какую сторону проводить линию реза (у меня не раз бывало по не опытности), нужно запомнить, что линия отреза всегда чертится от первоначальной метки по диагонали в сторону обрезка.

3. Отрезаем отлив по разметке. Знаю, многие монтажники режут отливы болгаркой.

Но, во-первых, это неправильно, потому как большинство отливов оцинкованные. При работе болгаркой оцинковка нагревается и теряет свои коррозионные свойства в месте реза.

Ну, а во-вторых, зачем работать шумной болгаркой, если можно тихо отрезать ножницами. Кстати, рекомендую ножницы по металлу удлиненные — универсальный рез от компании «Центр инструмент». Такими ножницами получается красивый и аккуратный рез, и очень комфортно работать. В С-Петербурге можно купить в сети магазинов — «Строитель». А здесь можно почитать статью «Где купить комплектующие для пластиковых окон?»

Важно. Всегда размечайте линию так, чтобы при отрезе с левой стороны ножниц находился отлив, а справой обрезок. То есть, разметка делается либо с лицевой стороны, либо с внутренней. (В этом случае линия реза, сделанная ножницами, будет более аккуратной). Кстати верхний отлив сложной конфигурации также можно отрезать ножницами по металлу.

4. Как соединить отлив? Далее, для того, чтобы наше соединение отливов было правильным, мы должны его склепать. Размер диаметра сверла равен 3,3 мм. Заклепка алюминиевая — белая или по цвету отливов — 3,2 х 10 мм.

Для этого при разметке на одном из отливов, участвующих в соединении предусматривается нахлест, который слегка загибается вниз. А на втором выполняется чистый рез. Причем нахлест прячется под чистый рез.

 Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Этот стык клепается и получается красивое соединение, которое на нижних отливах желательно герметизировать. Верхнее соединение герметизируется по ситуации в случае необходимости.

Не забывайте о том, что уровень отливов должен совпадать с уровнем окон, хотя бы визуально. Понятно, что монтажники ставят окна по уровню, а отливы частенько как получиться. А когда подходишь к окну на балконе и визуально видишь, что горизонтальная линия окон не совпадает с линией отливов, понимаешь, что это «косяк». Большинству клиентов конечно «по барабану», но из ста клиентов встретится один и надо будет переделывать. Ну, а главное наверное все таки репутация мастера.

Важно понимать. Что не всегда получается соединять отливы красиво. Причиной тому служит спешка. Поэтому, самый надежный способ — это все таки отрезать отливы с припуском. Затем примерить и только потом подрезать окончательно. Хотя качественный герметик спасает всегда ))).

Ну что ж, как соединять отливы на углах в 90 градусов, надеюсь понятно. Что не понятно, спрашивайте в комментариях. В ближайшее время выйдет статья о том, как соединять отливы на эркерных углах. Подписывайтесь на обновления блога и будете узнавать о новых статьях первым.

Спасибо за внимание. Заходите на блог. С уважением, Вячеслав Ланкин.

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Инструкция по монтажу Отливов

Отливы предназначены для защиты от неблагоприятных погодных условий. Отливы дают возможность воде и снегу стекать вниз на землю и не скапливаться на уступе окна или фундамента. Отливы существенно продлевают срок службы фасадов.Основным материалом для их изготовления является алюминий и оцинкованные листы.

Отливы делятся на

•Оконные отливы

•Отливы для фундамента

•Отливы для заборов

Мастер листогиб изготавливает отливы любой сложности и конфигурации. Срок изготовления изделия от 10 минут.

Для расчета цены изготовления отливов, свяжитесь с нашим менеджером, или воспользуйтесь прайс листом

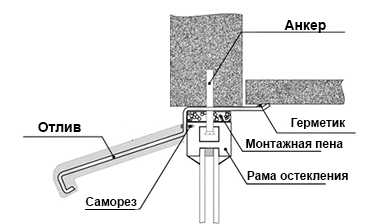

Инструкция по монтажу оконных отливов

Назначение оконных отливов — оконный отлив, завершающий элемент при монтаже окон, он отводит воду от окна, не позволяя ей попадать на оконный выступ. Оконный отлив необходимо устанавливать сразу после установки окна, особенно в зимнее время года, в противном случае влага очень быстро начнет разрушать оконный выступ.

Изготавливаются оконные отливы на специальном гибочном станке. Обычно используется тонкие листы толщиной 0.45-0.5 мм.Лист раскраивается по размерам заказчика, далее на станке заготовкам  придают необходимую форму  . В этой статье мы расскажем Вам как правильно осуществить монтаж оконных отливов.

Для монтажа отливов вам понадобится:

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

  • Шуруповерт с насадкой ph3
  • Плоскогубцы жестянщика
  • Ножницы по металлу
  • Монтажная пена с низкой степенью расширения
  • Саморезы пресс шайба 16мм

Для начала подготовим оконный выступ, отчистим его от пыли, остатков цемента и штукатурки. Далее замеряем длину проема и прибавляем 4 см на загибы. Обрезаем заготовку по размерам. Далее подрезаем отлив по принципу приведенному на картинке. Подгибаем подрезанные края отлива при помощи плоскогубцев жестянщика.  Примеряем отлив по месту, если ничего не мешает, приступаем к следующему этапу установки отлива. Временно отставляем отлив в сторону. На подготовленную поверхность оконного выступа наносим монтажную пену зигзагом от края до края и по низу. Прикладываем отлив заводя заднюю чать под окно, и прижимаем к оконному профилю, закрепляем его саморезами к раме окна. Важно выдерживать угол наклона не менее 110 градусов. После того, как вы закрепили отлив саморезами, его необходимо пригрузить. Для этого можно использовать банки с водой или другие грузы, которые не повредят отлив. Отливы должны быть нагруженны не менее 12 часов. Торцы отлива соприкасающиеся со стенами, можно дополнительно загерметизировать санитарным герметиком. После монтажа отлива не забудьте снять защитную пленку.

Видеоинструкция по монтажу оконных отливов

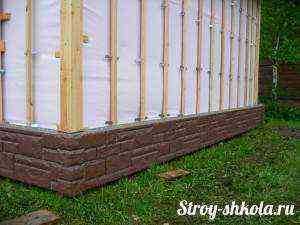

Инструкция по монтажу отливов фундамента

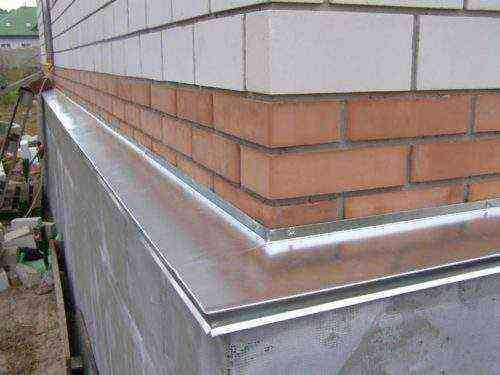

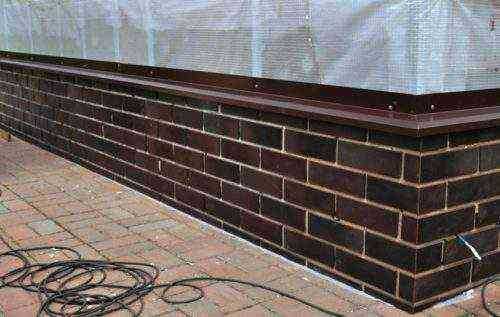

Отлив цоколя, это планка которая используется в местах соединения выступа фундамента со стеной здания. Отлив цоколя предотвращает попадание влаги в места стыка и перждевременное разрушение фундамента.  Чаще всего отливы фундамента изготавливаются из оцинкованной стали с полимерным покрытием в цвет отделки здания. Цинкование отливов и покрытие их полимерной краской, надежно защищает изделие от повреждения и коррозии. Из-за разнообразия инженерныых и дизайнерских решений, отливы фундамента изготавливаются по чертежам заказчика в размерах необходимых по плану проекта здания.

Для монтажа отливов вам понадобится:

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

  • Шуруповерт с насадкой ph3
  • Плоскогубцы жестяньщика
  • Ножницы по металлу
  • Монтажная пена с низкой степенью расширения
  • Саморезы пресс шайба 16мм или дюбель гвозди

Монтаж отлива для фундамента производится после отделки цоколя, перед началом отделки стен. Цоколь выравнивается по уровню, для предотвращения перегибов отливов, отчищается от пыли и остатков смеси. Для уменьшения шума, во время дождя, перед установкой отлива по всей длине цоколя, проклеивают вибропоглащающую ленту псул или аналоги. Отлив закрепляется к стене саморезами или дюбель гвоздями. При монтаже отлива фундамента, обязательно соблюдайте угол не меньше 110 градусов. Стыки отливов герметизируются битумной мастикой или силиконовым герметиком. Углы формируются из одного отлива. Для этого зарезаем отлив как показано на рисунке (Подробная видео инструкция по формированию угла отлива для фундамента приведена ниже)  . Загибаем и заводим один край отлива на другой,гермитизируем стык,  закрепляем к стене здания. Проверяем угол наклона  отлива по всей длине фундамента. Монтаж отливов завершен.

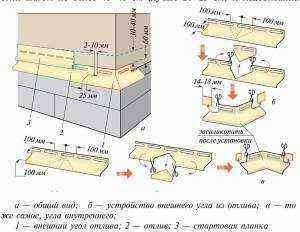

Видеоинструкция по формированию угла отлива фундамента

Ответы на часто задаваемые вопросы!

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Как закрепить отлив цоколя?

Как крепить отлив цоколя к направляющим ?

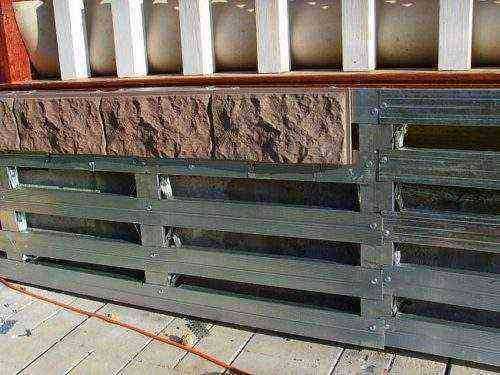

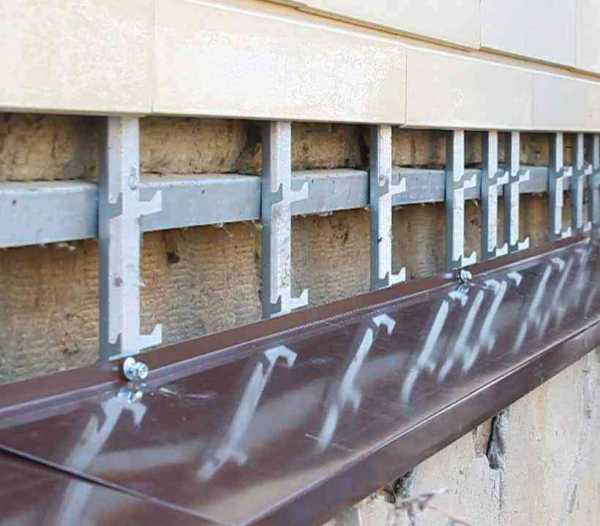

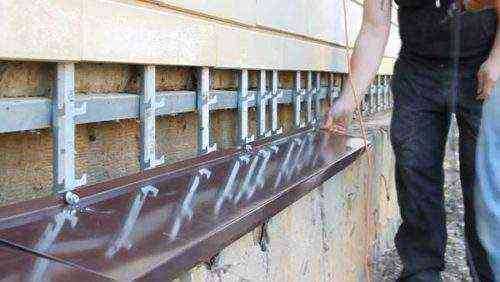

1. Крепление отлива к направляющим – монтаж отлива выполняется до облицовки фасада и крепится непосредственно к направляющим. Для крепления используются саморезы. Лучше всего использовать кровельные саморезы с резиновой накладкой, которая не позволит воде затекать под элемент крепления. В этом методе очень важно выдерживать отрицательный уклон отлива по всей длине. Отлив не должен висеть в воздухе, убедитесь что он упирается на фундамент, для предотвращения вебрации во время ветра и грохота во время дождя, настоятельно рекомендуем использовать пену в зазоре между отливом и цоколем. Выбирайте пену которая имеет минимальную степень расширения. После нанесения пены и установки отлива обязательно пригружайте тяжелым предметом, банкой воды или бруском. Будьте аккуратны, убедитесь что груз не упадет и не повредит отлив или ранит проходящих мимо людей. Если вы выбираете для облицовки сайдинг или любые другие фасадные панели, следите за тем, чтобы они не упирались в полку отлива, лучше оставить зазор в пол сантиметра, это убережет покрытие отлиа от воздействия краев панелей и сами панели от влаги, конденсата и льда образующихся на отливах.

Как крепить отлив цоколя к стене ?

2. Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?Крепление отлива к стене – в этом варианте крепления используются дюбель-гвоздь. Используя перфоратор, в стене согласно расчетам делаются отверстия и вставляются дюбеля. Верхняя полка (крепежный ворот) металлического отлива крепится гвоздями, которые вгоняются в дюбеля.

При монтаже цокольной отливной планки следует учитывать, что каждая деталь конструкции должна быть закреплена как минимум по центру и на местах стыка – это обеспечивает надежность крепления.  Отлив не должен висеть в воздухе, убедитесь что он упираеться на фундамент, для предотвращения вебрации во время ветра и грохота во время дождя, настоятельно рекомендуем использовать пену в зазоре между отливом и цоколем. Выбирайте пену которая имеет минимальную степень расширения. После нанесения пены и установки отлива обязательно пригружайте тяжелым придметом, банкой воды или бруском. Будьте аккуратны, убедитесь что груз не упадет и не повредит отлив или не ранит проходящих мимо людей. Если вы выбираете для облицовки сайдинг или любые другие фасадные панели, следите за тем, чтобы они не упирались в полку отлива, лучше оставить зазор в пол сантиметра, это убережет покрытие отлиа от воздействия краев панелей и сами панели от влаги, конденсата и льда образующихся на отливах.

*Определение: (1)- Отлив (2)- фундамент (3)- Монтажная пена (4)- дюбель гвоздь (5)- стена.

Как соединить отливы между собой?

Правильное соединение двух деталей будущего отлива обеспечивает надежность всей конструкции.

Соединение отливов внахлест

Самый простой способ соединение отливов  внахлёст (ширина нахлёста должна быть не менее 3-х см) с использованием герметика, которым промазывают стык. Иногда для дополнительной жесткости применяются заклепки в местах соединения. Этот способ имеет преимущество по сравнению с замковым соединением в том, что при перепадах температуры отливовы не будут деформироваться благодаря герметику, который выполняет роль термошва. Этот способ в особенности актуален при укрывании отливами больших площадей (трибуны, плоские кровли, павильоны) так существенно сокращает время монтажа.

Соединение отливов фальц замком

Второй способ Замковое соединение отливов (фальцевым швом) более хлопотный, но в то же время самый надежгый. Существует несколько вариантов фальцевого соединения отливов. Самый распространенный вариант это одинарный лежачий фальц делается следующим образом:

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Такого рода соединение не пропускает влагу даже при отсутствии герметика, что позволяет сэкономить деньги во время установки отлива.

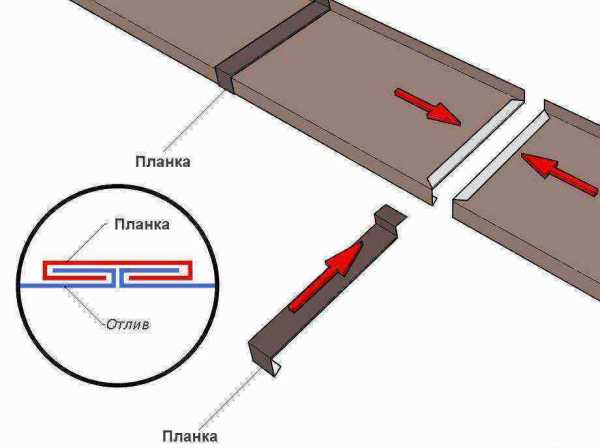

Соединение отливов при помощи планки

Этот способ чаще всего применяется, когда требуется закрыть отливом большую площадь, но способ соединения в нахлест не допустим из-за высоких требований к долговечности изолирующих щвов.  Плюс этого метода в том что скорость монтажа выше чем у метода соединения отливов фальцевым замком, а качество и внешний вид лучше чем у метода соединения отлива внахлест и при этом соеденительная планка выполняет роль тэрмошва, позволяя отливам свободно расширяться в жаркий день и сужаться в зимнюю ночь. Однако использование планки как дополнительного изделия увеличит расходы на данный этап отделки.

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Как соединить отливы на углах?

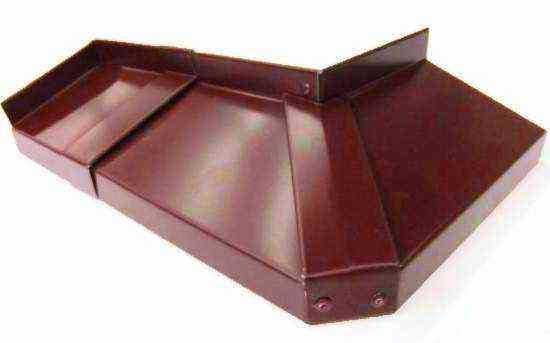

Стыковка углов – самый сложный этап работы, на котором обожглось немало неопытных монтажников. Для соединения отлива можно использовать 4 варианта.

Первый вариант— соединять угол отлива при помощи планки как показано на фотографии выше. Такой метод соединения подготавливают на производстве, по месту остается только собрать все вместе.

Второй вариант — если наружный угол отлива формируется из двух деталей, в этом случае используются заклепки.

1. Обе планки подрезаются под углом в 45о от фронтового отгиба в сторону крепежного ворота. ВАЖНО – на одной из планок оставляется припуск в 2-3см на всех полках – из него сформируется нахлёст;

2. Планки устанавливаются на места, и припуск заводят внутрь соединения;

3. Отлив соединяется клепками, захватывая припуск;

4. Место соединения тщательно промазывают герметиком.

Третий вариант — соединения отлива при помощи стоячего фальцевого шва (замкового соединения отливов) – этот способ сложнее, но гораздо надежнее.Правда для его использования требуется специальное оборудование и определенный навык в жестяном деле.

Четвертый вариант — Углы формируются из одного отлива  следующим образом:

1. При помощи уголка на отливе размечается прямой угол, вершина которого упирается в сгиб со стороны капельника, а лучи расходятся к крепежному вороту;

2. Ножницами выполняется точный рез по одной стороне угла;

3. Со второй стороны делается припуск в 1-2 см;

4. ВАЖНО – режутся только крепежный ворот и средняя полка, а фронтовой отгиб остаётся целым!

5. Отливная планка аккуратно сгибается, причем припуск заводится внутрь.

6. Стык промазывается герметиком и при необходимости дополнительно скрепляется заклепками.

Мы рассмотрели четыре основных варианта соединения угла отлива, какой из них выбрать решать вам.

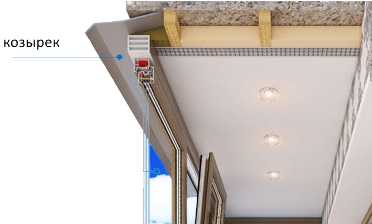

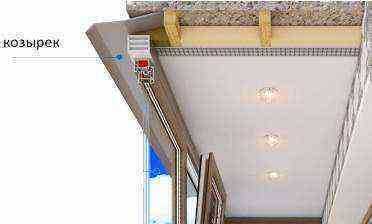

Как установить козырек (отлив) на балкон ?

Для начала подготовим необходимые для установки козырька (отлива) на балкон, инструменты. Нам понадобится  перфоратор, пистолет для монтажной пены или пена с трубкой, молоток, ножницы пе металлу и отвертка.

  1. Размечаем место крепления козырька (отлива) анкерами и высверливаем отверстия.
  2. Наносим по краю верхней полки отлива герметик шириной 0,5 см. Используйте для этих целей, только кровельный герметик на битумной основе.
  3. Прикладываем отлив к потолку и фиксируем анкерами
  4. Закрепляем отлив саморезами прессшайбой с резиновой прокладкой или кровельным саморезом к раме окна
  5. Запениваем пространство между отливом и рамой, монтажной пеной. Используйте пену с минимальной степенью расширения.
  6. Монтаж балконного отлива завершен.

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Отливы для цоколя – это пластиковая или металлическая влагозащитная планка, устанавливаемая в месте соединения цоколя и стены. Как правило, толщина цоколя несколько выше толщины стен – это связано с повышенной нагрузкой на него. При этом на выступе, образующемся вверху цоколя, может задерживаться дождевая и талая вода. Цоколь и фундамент намокают, из бетона вымываются связующие компоненты, а при замерзании влажного фундамента в нем вдобавок образуются трещины. Все это способствует его быстрому разрушению. Чтобы защитить фундамент и цоколь от этих вредных воздействий, в верхней его части устанавливают отливы.

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Отливы для цоколя своими руками

Отливы для цоколя: виды и материалы

Отливы могут быть выполнены из любого материала: оцинкованной и нержавеющей стали, алюминия или меди, а также различных пластиков. Стальные отливы также выпускаются с усиленным покрытием: слой гальванического цинка и полимерный краситель надежно защищают их не только от повреждений, но и от ржавчины.

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Стальные отливы для цоколя

Отливы имеют крепежный отгиб, предназначенный для крепления к стене, полку, устанавливаемую под углом для лучшего стока воды, а также фронтальный отгиб, направляющий стекающую воду вниз. Размеры полки могут быть любыми: от 50 до 400 мм. Цветовая гамма отливов, представленных на рынке, весьма широка и сочетается с большинством отделочных материалов для фасада и фундамента.

Как крепить отливы для цоколя

  1. Крепление отливов производят после облицовки цоколя перед началом облицовки стен. До начала крепления необходимо проверить верхнюю линию цоколя или фундамента на горизонтальность с помощью уровня. При больших перекосах целесообразно выровнять их цементно-песчаным раствором, кроме того, для лучшего прилегания отливов необходимо сделать откосы.
  2. Для этого на одном из углов выбранной стены с помощью дюбеля и самореза закрепляют шнурок, выравнивают его по уровню и закрепляют на другом углу стены. Готовят цементный раствор из 1 части цемента и 3 частей песка, добавляя воду. Раствор не должен стекать с мастерка. С помощью мастерка по шнурку выполняют откосы под углом не менее 15 градусов. Выдерживают раствор в течение нескольких суток для схватывания цемента и испарения лишней влаги.
  3. Отливы крепят либо непосредственно к стене, либо к направляющим, к которым впоследствии будет закрепляться облицовка фасада – в этом случае до начала крепления отливов необходимо выполнить подготовительные работы и установить направляющие. Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

    Установка направляющих перед установкой отливов

  4. Для наилучшего отвода воды отливы должны выступать за край цоколя не менее чем на 50 мм – при выборе необходимо это учесть. При выборе оттенка нужно ориентироваться на цветовую гамму, в которой оформлено все строение. Обычно выбирают отливы в тон облицовке цоколя или стен, но в некоторых случаях контрастные или металлические элементы придают дому особый шарм. Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

    Образец установки отлива для цоколя

  5. Отливы крепят к направляющим на саморезы, а к стене – на дюбель-гвозди. Нахлест одной планки на другую должен быть не менее 30 мм, при этом рекомендуется промазать место нахлеста морозостойким герметиком. Также можно загерметизировать стыки отлива и стены. Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

    Установка отливов

  6. Внешние и внутренние углы вырезают из отрезка отливной планки, как показано на рисунке, и крепят обычным образом, при этом обязательно промазывают все стыки силиконовым герметиком.
  7. Широкие отливы дополнительно крепят к цоколю с помощью кронштейнов, в противном случае они будут «гулять» от ветра.

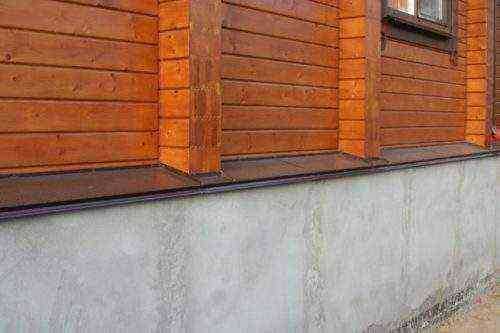

Правильно установленные отливы для цоколя отлично защищают его от проникновения влаги и продляют срок службы фундамента. Кроме того, отливы предотвращают и размывание краски и декоративной штукатурки, поэтому для окрашенного цоколя отливы просто необходимы.

Видео — монтаж отливов

Фундамент не зря называют самым главным элементом в конструкции здания. От его правильного проектирования, укладки и ухода за ним зависит судьба всего дома. Если проблемы с крышей или стенами можно решить, то огрехи в проектировании фундамента или его эксплуатации исправлять будет очень сложно. Именно поэтому внимание к цоколю должно уделяться своевременно и в полном объеме.

Основным фактором, который может повлиять на стойкость основания дома, является вода. От постоянных промоканий бетон начинает постепенно разрушаться, его несущая способность снижается, под весом стен и крыши он может потрескаться и разрушиться. К тому же, влага, попадая внутрь железобетонного фундамента, приводит к коррозии армирующих материалов, которые делаются из стали. Это тоже не добавляет цоколю лишних лет жизни. Самым уязвимым местом фундамента является его верхняя поверхность. Выступ из-за кирпичной кладки образует карниз. На его поверхности скапливается вода, которая потом может просочиться внутрь бетона и при наступлении морозов просто его разрушить. Решить данную проблему можно, установив водоотлив на фундамент. О том, как сделать отливы для цоколя своими руками, расскажем далее.

Виды отливов для фундамента

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Помимо защитной функции, отлив на фундаменте несет еще в себе и декоративное значение. Им декорируют место сопряжения цоколя и первого ряда кирпичной кладки. Изготавливают водоотливы из следующих материалов:

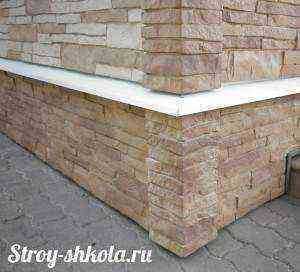

  • Кирпич (клинкер) и бетон. Это «классика». Кирпич кладется ложком, тем самым образуя наклонную плоскость. Таким же образом укладывают и бетон. Последний часто применяется в строительстве административных зданий. Такой вид отлива отлично подойдет для монтажа на кирпичных или блочных стенах. Он отличается прекрасной стойкостью, большим сроком службы. Монтаж клинкерных элементов производится на раствор, что усложняет процесс.
  • Оцинкованная сталь. Доборные элементы из оцинкованной стали отличаются относительной долговечностью, быстрым монтажом и невысокой стоимостью. Для установки отливов применяют сталь как окрашенную специальной краской, так и не окрашенную. Все зависит от предпочтений хозяина и дизайна дома.

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

  • Пластиковые и виниловые отливы. Имеют довольно низкую цену, однако, служат не очень долго. Винил поддается влиянию перепадов температур и ультрафиолетового излучения. Это же можно сказать и о пластике. К тому же, очень дешевые материалы при нагревании могут издавать не очень приятный запах, а при больших морозах – просто трескаться. Однако, проводить монтаж цокольного отлива своими руками из пластика без привлечения специализированной помощи очень просто.
  • Медные отливы. Медь — очень красивый, долговечный, но весьма дорогой материал. Работать с медными листами не слишком сложно, так как медь – мягкий металл, что значительно упрощает процесс монтажа. Однако, стоимость материала делает его недоступным для большинства потребителей.

Как монтируются отливы для фундамента из клинкеров

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Этот процесс довольно сложный и напоминает укладку кирпича. После того, как окончены все основные строительные работы, приступают к укладке отлива на фундамент. Клинкерный кирпич имеет особую технологию изготовления. Благодаря использованию для его производства особой глины, а также специального температурного режима обжига, он становится очень прочным и водонепроницаемым. Этот материал идеально подходит для установки отлива на фундамент.

В продаже имеются элементы, которые специально изготовлены для установки отлива. Они имеют форму трапеции со скошенной лицевой стороной. Тыльный угол – прямой, что позволяет такому элементу плотно прилегать как к стене, так и к фундаменту, а это экономит раствор. Последний представляет собой обычную смеси песка и цемента в пропорции 1:1. Песок для этого лучше использовать не речной, а карьерный. В нем большее содержание глины, что лучше для кирпичной кладки.

Порядок работ:

  • На первом этапе, как и в обычной кирпичной кладке, выкладываются угловые сектора. С этим нужно быть очень внимательным. Если нет готовых угловых элементов. Их придется вырезать из обычных.
  • Затем между выложенными углами натягивается сигнальная нить, по которой будет установлены все остальные кирпичи.

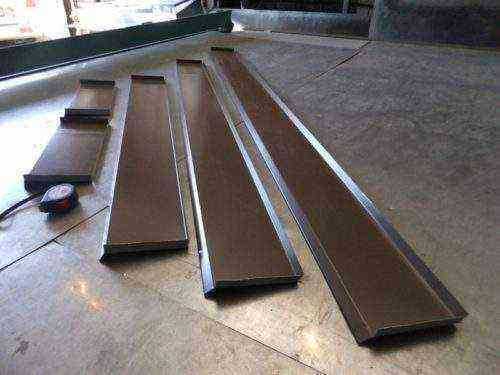

Изготовление прямых участков стального отлива

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

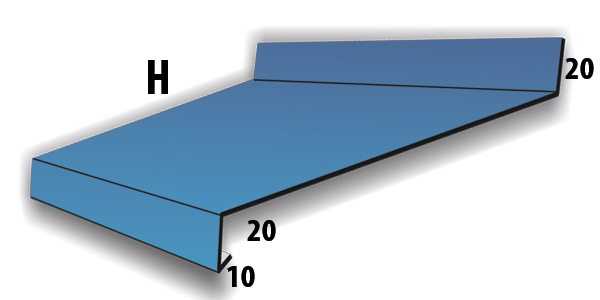

Стандартный отлив из оцинкованной стали делается из широкой полосы. Состоит он из трех плоскостей:

  • Верхняя плоскость служит для крепления отлива к стене.
  • Средняя плоскость (она самая широкая) является тем самым отливом, по которому должна стекать вода.
  • Нижняя плоскость параллельна верхней. Часто на ней делают ребро жесткости, которое усиливает всю конструкцию. За ребро жесткости отлив может крепиться к боковой поверхности фундамента через кронштейны.

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Хотя, сейчас в любой жестяной мастерской можно заказать отлив любой конфигурации, при желании его вполне по силам сделать самостоятельно:

  1. Первым делом необходимо порезать металл на полосы. Обычно оцинковка продается в листах размером 2м х 1м. Соответственно, для меньшего обреза при раскрое необходимо как можно точнее определить ширину каждой полосы.

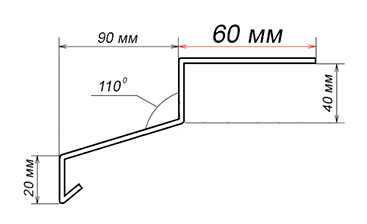

  2. Ширина верхней и нижней полок (плоскостей) составляет не менее 20 мм. В противном случае, верхнюю полку будет неудобно крепить к стене. Если нижняя полка будет усиливаться ребром жесткости, то к ширине отлива необходимо добавить еще 10-12 мм.
  3. Ширина средней полки определяется шириной карниза. Высчитав ширину полосы, можно начинать разметку листа. Если есть возможность, следует попросить продавцов металла порезать листы на полосы определенной ширины. У них, как правило, есть специальные гильотины, на которой это сделать очень просто и быстро. Для самостоятельной нарезки металла можно воспользоваться ножницами по металлу или болгаркой с тонким отрезным диском.
  4. Нарезав оцинкованный лист на полосы нужной ширины, можно приступать к их изгибанию. Делается это очень просто. Полоса укладывается на твердую угловатую поверхность (стальной уголок подойдет больше всего) и легкими постукиваниями молотком выгибается в нужном направлении. При изготовлении отливов необходимо следить за тем, чтобы полки каждого из них были одинаковыми по ширине и углу загиба. В противном случае, стыковать их и крепить будет очень сложно.

Как установить отливы на угол фундамента

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

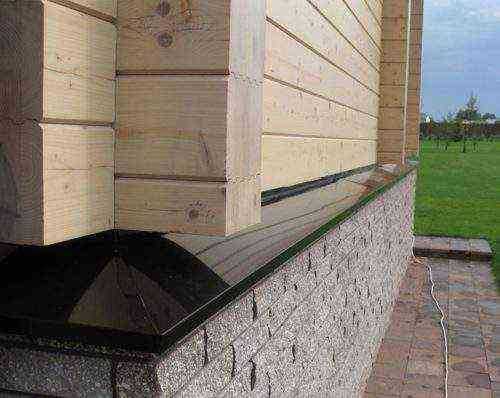

Особой сложностью отличается изготовление и крепление угловых элементов: наружных и внутренних.

Внешний угол можно изготовить несколькими способами:

  • Из двух прямых отливов. Для этого необходимо взять два прямых отлива. Конец первого их них подрезается под углом 45°. Второй отлив аналогично отрезается под таким же углом, только с припуском 10-20 мм. При стыковании элементов припуск остается внутри соединения. Благодаря ему два элемента крепятся друг к другу при помощи заклепок.
  • Из одного прямого отлива. Это более простой способ. Берется один прямой отлив. В его середине размечается угол 90°. При этом вершина угла должна быть на нижней полке, а на одной из сторон должны быть припуск до 20 мм. После этого отлив режется по линиям разметки. Нижняя полка не режется. Далее деталь загибается, чтобы между ее частями получился прямой угол, а припуск оказался снизу стыка. Две части соединяются заклепками или пайкой.
  • С декоративной планкой. Угол изготавливается двумя вышеуказанными способами, только над стыком устанавливается декоративная планка, которая прикрывает его. Крепится она к отливам при помощи саморезов или заклепок.

Внутренние углы делаются такими же способами, как и внешние. Единственным различием является то, что вершина угла находится на верхней полке, которая остается целой, а нижняя и средняя режутся.

Монтаж металлических отливов на цоколь своими руками

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Когда все элементы отлива готовы, можно приступать к его монтажу. Для этого понадобятся следующие инструменты и материалы:

  • Перфоратор.
  • Шуруповерт.
  • Дюбели с гвоздями из нержавеющей стали для крепления отлива к стене.
  • Монтажная пена.
  • Герметик для внешних работ. Материал для внутренних работ не подойдет, так как он не сможет выдержать влияние перемены температуры и высокой влажности. Зимой поверхность стали может нагреваться до плюсовой температуры на солнце, а затем резко охлаждаться. Из-за таких колебаний герметик просто потрескается и рассыплется.

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Порядок работ:

  1. Первым делом производят монтаж углов отливов цоколя. Угловые элементы крепятся в углах здания при помощи саморезов. В верхней полке сверятся отверстия диаметром 5-6 мм. Через них при помощи перфоратора в стене сверлится такое же отверстие. В него устанавливается дюбель, в который вкручивается саморез. Крепление отлива производят с шагом не более 400 мм для прямых элементов и не более 150 мм для угловых.
  2. Если между поверхностью фундамента и нижней частью отлива есть пустота, ее необходимо заполнить. В противном случае под ним буде скапливаться влага. Сделать это можно двумя способами:
  • укладкой откоса из цементного раствора;
  • заполнением пустоты монтажной пеной.

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Второй способ гораздо проще, однако, следует помнить, что после крепления отлива на него необходимо установить груз через каждые 500 мм. Дело в том, что, остывая, пена начинает расширяться и может испортить стальные детали, выпучив их.

После окончания монтажа угловых элементов, можно подумать о том, как закрепить прямые отливы на фундамент. Устанавливаются они внахлест с допуском 10-20 мм. Стык двух элементов обязательно обрабатывается герметиком.

Если стены дома планируется отделывать вентилируемым фасадом, то устанавливать отливы необходимо перед окончанием монтажа фасада. Они крепятся непосредственно к направляющим профилям, а затем место соединения закрывается облицовочным материалом.

Монтаж отливов на цоколь фундамента своими руками: видео

beton-stroyka.ru

Инструкция по монтажу отливов

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Инструкция по монтажу Отливов

Отливы предназначены для защиты от неблагоприятных погодных условий. Отливы дают возможность воде и снегу стекать вниз на землю и не скапливаться на уступе окна или фундамента. Отливы существенно продлевают срок службы фасадов.Основным материалом для их изготовления является алюминий и оцинкованные листы.

Отливы делятся на

•Оконные отливы

•Отливы для фундамента

•Отливы для заборов

Мастер листогиб изготавливает отливы любой сложности и конфигурации. Срок изготовления изделия от 10 минут.

Для расчета цены изготовления отливов, свяжитесь с нашим менеджером, или воспользуйтесь прайс листом


Инструкция по монтажу оконных отливов

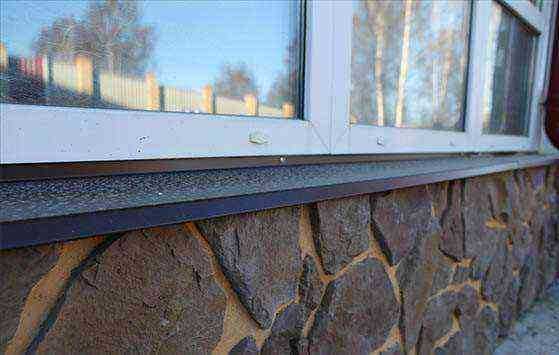

Назначение оконных отливов - оконный отлив, завершающий элемент при монтаже окон, он отводит воду от окна, не позволяя ей попадать на оконный выступ. Оконный отлив необходимо устанавливать сразу после установки окна, особенно в зимнее время года, в противном случае влага очень быстро начнет разрушать оконный выступ.

Изготавливаются оконные отливы на специальном гибочном станке. Обычно используется тонкие листы толщиной 0.45-0.5 мм.Лист раскраивается по размерам заказчика, далее на станке заготовкам  придают необходимую форму  . В этой статье мы расскажем Вам как правильно осуществить монтаж оконных отливов.

Для монтажа отливов вам понадобится:

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?
  • Шуруповерт с насадкой ph3
  • Плоскогубцы жестянщика
  • Ножницы по металлу
  • Монтажная пена с низкой степенью расширения
  • Саморезы пресс шайба 16мм

Для начала подготовим оконный выступ, отчистим его от пыли, остатков цемента и штукатурки. Далее замеряем длину проема и прибавляем 4 см на загибы. Обрезаем заготовку по размерам. Далее подрезаем отлив по принципу приведенному на картинке. Подгибаем подрезанные края отлива при помощи плоскогубцев жестянщика.  Примеряем отлив по месту, если ничего не мешает, приступаем к следующему этапу установки отлива. Временно отставляем отлив в сторону. На подготовленную поверхность оконного выступа наносим монтажную пену зигзагом от края до края и по низу. Прикладываем отлив заводя заднюю чать под окно, и прижимаем к оконному профилю, закрепляем его саморезами к раме окна. Важно выдерживать угол наклона не менее 110 градусов. После того, как вы закрепили отлив саморезами, его необходимо пригрузить. Для этого можно использовать банки с водой или другие грузы, которые не повредят отлив. Отливы должны быть нагруженны не менее 12 часов. Торцы отлива соприкасающиеся со стенами, можно дополнительно загерметизировать санитарным герметиком. После монтажа отлива не забудьте снять защитную пленку.


Видеоинструкция по монтажу оконных отливов


Инструкция по монтажу отливов фундамента

Отлив цоколя, это планка которая используется в местах соединения выступа фундамента со стеной здания. Отлив цоколя предотвращает попадание влаги в места стыка и перждевременное разрушение фундамента.  Чаще всего отливы фундамента изготавливаются из оцинкованной стали с полимерным покрытием в цвет отделки здания. Цинкование отливов и покрытие их полимерной краской, надежно защищает изделие от повреждения и коррозии. Из-за разнообразия инженерныых и дизайнерских решений, отливы фундамента изготавливаются по чертежам заказчика в размерах необходимых по плану проекта здания.

Для монтажа отливов вам понадобится:

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

  • Шуруповерт с насадкой ph3
  • Плоскогубцы жестяньщика
  • Ножницы по металлу
  • Монтажная пена с низкой степенью расширения
  • Саморезы пресс шайба 16мм или дюбель гвозди
Монтаж отлива для фундамента производится после отделки цоколя, перед началом отделки стен. Цоколь выравнивается по уровню, для предотвращения перегибов отливов, отчищается от пыли и остатков смеси. Для уменьшения шума, во время дождя, перед установкой отлива по всей длине цоколя, проклеивают вибропоглащающую ленту псул или аналоги. Отлив закрепляется к стене саморезами или дюбель гвоздями. Оптимальный отступ (выступ) отлива от края цоколя 1-1,5см. При монтаже отлива фундамента, обязательно соблюдайте угол не меньше 110 градусов. Стыки отливов герметизируются битумной мастикой или силиконовым герметиком. Углы формируются из одного отлива. Для этого зарезаем отлив как показано на рисунке (Подробная видео инструкция по формированию угла отлива для фундамента приведена ниже)  . Загибаем и заводим один край отлива на другой,гермитизируем стык,  закрепляем к стене здания. Проверяем угол наклона  отлива по всей длине фундамента. Монтаж отливов завершен.

Видеоинструкция по формированию угла отлива фундамента


Ответы на часто задаваемые вопросы!

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?
Как закрепить отлив цоколя?

Как крепить отлив цоколя к направляющим ?

1. Крепление отлива к направляющим – монтаж отлива выполняется до облицовки фасада и крепится непосредственно к направляющим. Для крепления используются саморезы. Лучше всего использовать кровельные саморезы с резиновой накладкой, которая не позволит воде затекать под элемент крепления. В этом методе очень важно выдерживать отрицательный уклон отлива по всей длине. Отлив не должен висеть в воздухе, убедитесь что он упирается на фундамент, для предотвращения вебрации во время ветра и грохота во время дождя, настоятельно рекомендуем использовать пену в зазоре между отливом и цоколем. Выбирайте пену которая имеет минимальную степень расширения. После нанесения пены и установки отлива обязательно пригружайте тяжелым предметом, банкой воды или бруском. Будьте аккуратны, убедитесь что груз не упадет и не повредит отлив или ранит проходящих мимо людей. Если вы выбираете для облицовки сайдинг или любые другие фасадные панели, следите за тем, чтобы они не упирались в полку отлива, лучше оставить зазор в пол сантиметра, это убережет покрытие отлиа от воздействия краев панелей и сами панели от влаги, конденсата и льда образующихся на отливах.

Как крепить отлив цоколя к стене ?

2. Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?Крепление отлива к стене – в этом варианте крепления используются дюбель-гвоздь. Используя перфоратор, в стене согласно расчетам делаются отверстия и вставляются дюбеля. Верхняя полка (крепежный ворот) металлического отлива крепится гвоздями, которые вгоняются в дюбеля.

При монтаже цокольной отливной планки следует учитывать, что каждая деталь конструкции должна быть закреплена как минимум по центру и на местах стыка – это обеспечивает надежность крепления.  Отлив не должен висеть в воздухе, убедитесь что он упираеться на фундамент, для предотвращения вебрации во время ветра и грохота во время дождя, настоятельно рекомендуем использовать пену в зазоре между отливом и цоколем. Выбирайте пену которая имеет минимальную степень расширения. После нанесения пены и установки отлива обязательно пригружайте тяжелым придметом, банкой воды или бруском. Будьте аккуратны, убедитесь что груз не упадет и не повредит отлив или не ранит проходящих мимо людей. Если вы выбираете для облицовки сайдинг или любые другие фасадные панели, следите за тем, чтобы они не упирались в полку отлива, лучше оставить зазор в пол сантиметра, это убережет покрытие отлиа от воздействия краев панелей и сами панели от влаги, конденсата и льда образующихся на отливах.

*Определение: (1)- Отлив (2)- фундамент (3)- Монтажная пена (4)- дюбель гвоздь (5)- стена.

Как соединить отливы между собой?

Правильное соединение двух деталей будущего отлива обеспечивает надежность всей конструкции.

Соединение отливов внахлест

Самый простой способ соединение отливов  внахлёст (ширина нахлёста должна быть не менее 3-х см) с использованием герметика, которым промазывают стык. Иногда для дополнительной жесткости применяются заклепки в местах соединения. Этот способ имеет преимущество по сравнению с замковым соединением в том, что при перепадах температуры отливы не будут деформироваться благодаря герметику, который выполняет роль термошва. Этот способ в особенности актуален при укрывании отливами больших площадей (трибуны, плоские кровли, павильоны) так существенно сокращает время монтажа.

Соединение отливов фальц замком

Второй способ Замковое соединение отливов (фальцевым швом) более хлопотный, но в то же время самый надежгый. Существует несколько вариантов фальцевого соединения отливов. Самый распространенный вариант это одинарный лежачий фальц делается следующим образом:

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Такого рода соединение не пропускает влагу даже при отсутствии герметика, что позволяет сэкономить деньги во время установки отлива.

Соединение отливов при помощи планки

Этот способ чаще всего применяется, когда требуется закрыть отливом большую площадь, но способ соединения в нахлест не допустим из-за высоких требований к долговечности изолирующих щвов.  Плюс этого метода в том что скорость монтажа выше чем у метода соединения отливов фальцевым замком, а качество и внешний вид лучше чем у метода соединения отлива внахлест и при этом соеденительная планка выполняет роль тэрмошва, позволяя отливам свободно расширяться в жаркий день и сужаться в зимнюю ночь. Однако использование планки как дополнительного изделия увеличит расходы на данный этап отделки.

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Как соединить отливы на углах?

Стыковка углов – самый сложный этап работы, на котором обожглось немало неопытных монтажников. Для соединения отлива можно использовать 4 варианта.

Первый вариант- соединять угол отлива при помощи планки как показано на фотографии выше. Такой метод соединения подготавливают на производстве, по месту остается только собрать все вместе.

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Второй вариант - если наружный угол отлива формируется из двух деталей, в этом случае используются заклепки.

1. Обе планки подрезаются под углом в 45о от фронтового отгиба в сторону крепежного ворота. ВАЖНО – на одной из планок оставляется припуск в 2-3см на всех полках – из него сформируется нахлёст;

2. Планки устанавливаются на места, и припуск заводят внутрь соединения;

3. Отлив соединяется клепками, захватывая припуск;

4. Место соединения тщательно промазывают герметиком.

Третий вариант - соединения отлива при помощи стоячего фальцевого шва (замкового соединения отливов) – этот способ сложнее, но гораздо надежнее.Правда для его использования требуется специальное оборудование и определенный навык в жестяном деле.

Четвертый вариант - Углы формируются из одного отлива  следующим образом:

1. При помощи уголка на отливе размечается прямой угол, вершина которого упирается в сгиб со стороны капельника, а лучи расходятся к крепежному вороту;

2. Ножницами выполняется точный рез по одной стороне угла;

3. Со второй стороны делается припуск в 1-2 см;

4. ВАЖНО – режутся только крепежный ворот и средняя полка, а фронтовой отгиб остаётся целым!

5. Отливная планка аккуратно сгибается, причем припуск заводится внутрь.

6. Стык промазывается герметиком и при необходимости дополнительно скрепляется заклепками.

Мы рассмотрели четыре основных варианта соединения угла отлива, какой из них выбрать решать вам.

Как установить козырек (отлив) на балкон ?

Для начала подготовим необходимые для установки козырька (отлива) на балкон, инструменты. Нам понадобится  перфоратор, пистолет для монтажной пены или пена с трубкой, молоток, ножницы пе металлу и отвертка.

  1. Размечаем место крепления козырька (отлива) анкерами и высверливаем отверстия.
  2. Наносим по краю верхней полки отлива герметик шириной 0,5 см. Используйте для этих целей, только кровельный герметик на битумной основе.
  3. Прикладываем отлив к потолку и фиксируем анкерами
  4. Закрепляем отлив саморезами прессшайбой с резиновой прокладкой или кровельным саморезом к раме окна
  5. Запениваем пространство между отливом и рамой, монтажной пеной. Используйте пену с минимальной степенью расширения.
  6. Монтаж балконного отлива завершен.

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

gibkalistov.ru

детальная инструкция. Особенности крепления и правильный монтаж углов в домашних условиях. Как установить отливы на угол фундамента

Фундамент не зря называют самым главным элементом в конструкции здания. От его правильного проектирования, укладки и ухода за ним зависит судьба всего дома. Если проблемы с крышей или стенами можно решить, то огрехи в проектировании фундамента или его эксплуатации исправлять будет очень сложно. Именно поэтому внимание к цоколю должно уделяться своевременно и в полном объеме.

Основным фактором, который может повлиять на стойкость основания дома, является вода. От постоянных промоканий бетон начинает постепенно разрушаться, его несущая способность снижается, под весом стен и крыши он может потрескаться и разрушиться. К тому же, влага, попадая внутрь железобетонного фундамента, приводит к коррозии армирующих материалов, которые делаются из стали. Это тоже не добавляет цоколю лишних лет жизни. Самым уязвимым местом фундамента является его верхняя поверхность. Выступ из-за кирпичной кладки образует карниз. На его поверхности скапливается вода, которая потом может просочиться внутрь бетона и при наступлении морозов просто его разрушить. Решить данную проблему можно, установив водоотлив на фундамент. О том, как сделать отливы для цоколя своими руками, расскажем далее.

Виды отливов для фундамента

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Помимо защитной функции, отлив на фундаменте несет еще в себе и декоративное значение. Им декорируют место сопряжения цоколя и первого ряда кирпичной кладки. Изготавливают водоотливы из следующих материалов:

  • Кирпич (клинкер) и бетон. Это «классика». Кирпич кладется ложком, тем самым образуя наклонную плоскость. Таким же образом укладывают и бетон. Последний часто применяется в строительстве административных зданий. Такой вид отлива отлично подойдет для монтажа на кирпичных или блочных стенах. Он отличается прекрасной стойкостью, большим сроком службы. Монтаж клинкерных элементов производится на раствор, что усложняет процесс.
  • Оцинкованная сталь. Доборные элементы из оцинкованной стали отличаются относительной долговечностью, быстрым монтажом и невысокой стоимостью. Для установки отливов применяют сталь как окрашенную специальной краской, так и не окрашенную. Все зависит от предпочтений хозяина и дизайна дома.
Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?
  • Пластиковые и виниловые отливы. Имеют довольно низкую цену, однако, служат не очень долго. Винил поддается влиянию перепадов температур и ультрафиолетового излучения. Это же можно сказать и о пластике. К тому же, очень дешевые материалы при нагревании могут издавать не очень приятный запах, а при больших морозах – просто трескаться. Однако, проводить монтаж цокольного отлива своими руками из пластика без привлечения специализированной помощи очень просто.
  • Медные отливы. Медь — очень красивый, долговечный, но весьма дорогой материал. Работать с медными листами не слишком сложно, так как медь – мягкий металл, что значительно упрощает процесс монтажа. Однако, стоимость материала делает его недоступным для большинства потребителей.

Как монтируются отливы для фундамента из клинкеров

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Этот процесс довольно сложный и напоминает укладку кирпича. После того, как окончены все основные строительные работы, приступают к укладке отлива на фундамент. Клинкерный кирпич имеет особую технологию изготовления. Благодаря использованию для его производства особой глины, а также специального температурного режима обжига, он становится очень прочным и водонепроницаемым. Этот материал идеально подходит для установки отлива на фундамент.

В продаже имеются элементы, которые специально изготовлены для установки отлива. Они имеют форму трапеции со скошенной лицевой стороной. Тыльный угол – прямой, что позволяет такому элементу плотно прилегать как к стене, так и к фундаменту, а это экономит раствор. Последний представляет собой обычную смеси песка и цемента в пропорции 1:1. Песок для этого лучше использовать не речной, а карьерный. В нем большее содержание глины, что лучше для кирпичной кладки.

Порядок работ:

  • На первом этапе, как и в обычной кирпичной кладке, выкладываются угловые сектора. С этим нужно быть очень внимательным. Если нет готовых угловых элементов. Их придется вырезать из обычных.
  • Затем между выложенными углами натягивается сигнальная нить, по которой будет установлены все остальные кирпичи.

Изготовление прямых участков стального отлива

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Стандартный отлив из оцинкованной стали делается из широкой полосы. Состоит он из трех плоскостей:

  • Верхняя плоскость служит для крепления отлива к стене.
  • Средняя плоскость (она самая широкая) является тем самым отливом, по которому должна стекать вода.
  • Нижняя плоскость параллельна верхней. Часто на ней делают ребро жесткости, которое усиливает всю конструкцию. За ребро жесткости отлив может крепиться к боковой поверхности фундамента через кронштейны.
Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Хотя, сейчас в любой жестяной мастерской можно заказать отлив любой конфигурации, при желании его вполне по силам сделать самостоятельно:

  1. Первым делом необходимо порезать металл на полосы. Обычно оцинковка продается в листах размером 2м х 1м. Соответственно, для меньшего обреза при раскрое необходимо как можно точнее определить ширину каждой полосы.
  2. Ширина верхней и нижней полок (плоскостей) составляет не менее 20 мм. В противном случае, верхнюю полку будет неудобно крепить к стене. Если нижняя полка будет усиливаться ребром жесткости, то к ширине отлива необходимо добавить еще 10-12 мм.
  3. Ширина средней полки определяется шириной карниза. Высчитав ширину полосы, можно начинать разметку листа. Если есть возможность, следует попросить продавцов металла порезать листы на полосы определенной ширины. У них, как правило, есть специальные гильотины, на которой это сделать очень просто и быстро. Для самостоятельной нарезки металла можно воспользоваться ножницами по металлу или болгаркой с тонким отрезным диском.
  4. Нарезав оцинкованный лист на полосы нужной ширины, можно приступать к их изгибанию. Делается это очень просто. Полоса укладывается на твердую угловатую поверхность (стальной уголок подойдет больше всего) и легкими постукиваниями молотком выгибается в нужном направлении. При изготовлении отливов необходимо следить за тем, чтобы полки каждого из них были одинаковыми по ширине и углу загиба. В противном случае, стыковать их и крепить будет очень сложно.

Как установить отливы на угол фундамента

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Особой сложностью отличается изготовление и крепление угловых элементов: наружных и внутренних.

Внешний угол можно изготовить несколькими способами:

  • Из двух прямых отливов. Для этого необходимо взять два прямых отлива. Конец первого их них подрезается под углом 45°. Второй отлив аналогично отрезается под таким же углом, только с припуском 10-20 мм. При стыковании элементов припуск остается внутри соединения. Благодаря ему два элемента крепятся друг к другу при помощи заклепок.
  • Из одного прямого отлива. Это более простой способ. Берется один прямой отлив. В его середине размечается угол 90°. При этом вершина угла должна быть на нижней полке, а на одной из сторон должны быть припуск до 20 мм. После этого отлив режется по линиям разметки. Нижняя полка не режется. Далее деталь загибается, чтобы между ее частями получился прямой угол, а припуск оказался снизу стыка. Две части соединяются заклепками или пайкой.
  • С декоративной планкой. Угол изготавливается двумя вышеуказанными способами, только над стыком устанавливается декоративная планка, которая прикрывает его. Крепится она к отливам при помощи саморезов или заклепок.

Внутренние углы делаются такими же способами, как и внешние. Единственным различием является то, что вершина угла находится на верхней полке, которая остается целой, а нижняя и средняя режутся.

Монтаж металлических отливов на цоколь своими руками

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Когда все элементы отлива готовы, можно приступать к его монтажу. Для этого понадобятся следующие инструменты и материалы:

  • Перфоратор.
  • Шуруповерт.
  • Дюбели с гвоздями из нержавеющей стали для крепления отлива к стене.
  • Монтажная пена.
  • Герметик для внешних работ. Материал для внутренних работ не подойдет, так как он не сможет выдержать влияние перемены температуры и высокой влажности. Зимой поверхность стали может нагреваться до плюсовой температуры на солнце, а затем резко охлаждаться. Из-за таких колебаний герметик просто потрескается и рассыплется.
Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Порядок работ:

  1. Первым делом производят монтаж углов отливов цоколя. Угловые элементы крепятся в углах здания при помощи саморезов. В верхней полке сверятся отверстия диаметром 5-6 мм. Через них при помощи перфоратора в стене сверлится такое же отверстие. В него устанавливается дюбель, в который вкручивается саморез. Крепление отлива производят с шагом не более 400 мм для прямых элементов и не более 150 мм для угловых.
  2. Если между поверхностью фундамента и нижней частью отлива есть пустота, ее необходимо заполнить. В противном случае под ним буде скапливаться влага. Сделать это можно двумя способами:
  • укладкой откоса из цементного раствора;
  • заполнением пустоты монтажной пеной.
Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Второй способ гораздо проще, однако, следует помнить, что после крепления отлива на него необходимо установить груз через каждые 500 мм. Дело в том, что, остывая, пена начинает расширяться и может испортить стальные детали, выпучив их.

После окончания монтажа угловых элементов, можно подумать о том, как закрепить прямые отливы на фундамент. Устанавливаются они внахлест с допуском 10-20 мм. Стык двух элементов обязательно обрабатывается герметиком.

Если стены дома планируется отделывать вентилируемым фасадом, то устанавливать отливы необходимо перед окончанием монтажа фасада. Они крепятся непосредственно к направляющим профилям, а затем место соединения закрывается облицовочным материалом.

Монтаж отливов на цоколь фундамента своими руками: видео

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

polvam.ru

Как установить цокольный отлив поэтапно? Как сделать углы на отливах фундамента


Как соединять отливы на углах в 90 градусов?

Как соединять отливы на углах? Как ни странно, но этим вопросом задаются даже те, кто знает, как это делать. Парадокс. Не правда ли? Дело в том, что нет общепринятого правила, объясняющего, как же соединять отливы на углах. И поэтому каждому специалисту интересно, как делают другие мастера.

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Есть два способа, о которых я слышал, но никогда не использовал:

  • Пайка. Даже не представляю, как это делать.
  • Замок. Такой способ был очень популярным в советское время на кровлях из оцинкованного металла.

У меня конечно есть свой собственный способ — как соединять отливы на углах, которым я спешу поделиться. И он самый простой по сравнению с теми, которые описаны выше. Но перед этим, надо сказать, что существуют три типа стыковки отливов:

  1. Соединение отливов под углом в 90 градусов (в этой статье).
  2. Соединение отливов под углом более 90 градусов. Эркерное соединение отливов.
  3. Прямое соединение отливов. Без углов.

Ну вот, давайте и рассмотрим подробнее первый способ.

Как соединять отливы под углом в 90 градусов?

Вообще надо заметить, что в этой статье имеются ввиду прежде всего соединения отливов на лоджиях и балконах. Причем, как известно верхние отливы отличаются от нижних по конфигурации. На эту тему уже есть статья. Читайте здесь.

Инструменты

Начнем, как принято с инструмента, крепежа и прочих расходных материалов. Для того, чтобы соединять отливы, нужно иметь в своем арсенале:

  • Ножницы по металлу
  • Плоскогубцы
  • Угольник 90 градусов
  • Угломер
  • Карандаш
  • Ручной клепочник
  • Заклепки алюминиевые 3,2 х 10 (под цвет отливов)
  • Шуруповерт
  • Шурупы (клопы или 4,2 х 25 со сверлом)
  • Герметик под цвет отливов (как правило белый)
  • Монтажная пена
  • Пистолет для монтажной пены
  • Рулетка
  • Некоторые вспомогательные ручные инструменты (нож, молоток и так далее)

Кажется такое простое дело, а сколько инструментов и расходных материалов требуется. Ну впрочем у монтажника окон этот список гораздо больше.

Кстати, сейчас я создаю свой первый бесплатный видеокурс, именно на тему «Инструменты и строительные материалы для монтажа окон ПВХ». Так что подписывайтесь на обновления блога и узнаете об этом первым.

Как соединять отливы?

Ну что ж, давайте возьмем в качестве примера стандартную п-образный балкон 3 метра в длину и имеющий вынос — 0,9 метра. У него два угла под 90 градусов.

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Как соединять отливы на углах? Будем считать, что ширина отливов равна 100 мм. Возьмем для примера левый угол (смотрим на угол со стороны помещения). Я всегда говорю, — Если работа идет слева направо — это по-русски. А когда наоборот — по-китайски ))), хотя конечно действовать надо по ситуации.

1. Наносим метку. Берем короткий левый отлив и прикладываем его по месту к раме так, чтобы его левый край прижался к стене. Делаем метку карандашом в месте будущего стыка отливов. Если наш отлив будет крепиться на раму, то метка совпадет с углом оконной конструкции.

 Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Если же под раму, то есть в подставочный профиль, то метка будет короче на 10 — 15 мм.

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

2. Далее делаем разметку. Поскольку угол нашей оконной конструкции равен 90 градусам, то угол линии отреза казалось бы должен быть 135 градусов. И это значение было бы правильным, если бы угол наклона отлива равнялся 90 градусов.

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Но, пот

abh-ng.ru

видео-инструкция по монтажу, особенности установки, крепления, цена, фото

За счет активного развития индивидуального строительства каждый год возводятся и ремонтируются тысячи домов из дерева и кирпича. При этом особое внимание уделяют устройству фундамента и цоколя, которые являются основой всего сооружения.

Они должны надежно удерживать здание на грунте и не допускать попадания в его стены влаги.

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Установка цокольного отлива самостоятельно

Зачем нужен отлив

В тоже время цоколь должен быть защищен от атмосферных осадков, для чего был разработан простой элемент – отлив, значение которого трудно переоценить. Это неширокий козырек, монтирующийся непосредственно над цоколем. Крепят его одной стороной к стене дома, а второй размещают под углом таким образом, чтобы вода легко с него стекала.

От качества конструкций цоколя и фундамента в целом зависит устойчивость всего здания. Поэтому защитная система слива воды не дает влаге попадать непосредственно на них, не допуская их разрушений.

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

На фото – монтаж отливов на цоколь из кирпича

По конструктивным характеристикам отлив может быть разным, есть только одно условие – не пропускать воду. Чаще всего для этого используют листовые материалы, в том числе металл и пластик. Ниже будет предоставлена инструкция по установке отливов для цоколя своими руками, показаны основные стадии работ и преимущества разных изделий.

Как правильно выбирать материал

Первым делом необходимо правильно подобрать материал для отлива.

Как было сказано выше, чаще всего применяют для этого листовые металлы, в частности:

  • оцинкованную сталь;
  • алюминий;
  • медь.

Кроме того, есть и пластиковые модели, цена которых дороже оцинкованного железа, но дешевле меди или алюминия. Нередко металлические отливы покрывают специальной полимерной пленкой. Также встречаются изделия из бетона, но для жилых помещений они используются крайне редко за счет тяжелого веса и неудобства в монтаже.

Полимерные пленки для козырьков имеют различную цветовую гамму. Такое покрытие защищает отлив также от повреждений, царапин, увеличивая срок его эксплуатации.

Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Как производят монтаж отлива на цоколь

Изделия приобретаются в готовом виде со стандартными размерами или изготавливают на заказ, что является более оптимальным. В этом случае учитывают дизайн самого сооружения и его характеристики. Нередко отливы изготавливают по чертежам заказчика, поэтому нужно быть предельно точным в расчетах.

Выбирая материал необходимо учитывать его размеры, что особенно важно для фасадов и цоколей  из плитки или камня, подбирайте ширину козырька как можно точнее, иначе влага со временем может их испортить. Поэтому особенно важно сделать отлив так, чтобы она не попадала и повреждала при этом отделочные покрытия.

Максимальная длина козырька для цоколя – около 5 м, что обеспечит тем самым и гидроизоляцию фундамента жилого дома.

Как самостоятельно сделать отлив над цоколем

Планируя монтаж отливы для цоколя запланируйте установить на стадии наружной отделки фасада дома.

Но, прежде чем приступить, проведите подготовительные работы.

  1. Разметка – самый важный момент. Лучше всего использовать для нее водяной уровень. Он поможет сделать горизонтальные отметки места, где впоследствии будет расположен цокольный козырек.
  2. Вычислите размеры отлива, используя отбивочный шнур. Положите в устройство трассировочный мел, растяните шнур и прижмите к намеченным точкам гидроуровня, сильно оттяните от поверхности стены и отпустите. Результатом будет полоса на поверхности, которая и станет будущим месторасположением верхней части козырька для отвода влаги.
  3. Возьмите ножницы по металлу и вырежьте нужные заготовки из подготовленных металлических листов. Их ширина должна быть больше примерно на 20 мм, чтобы хватило места на загибы. Сделать его можно положив отлив на угол и загибать с помощью молотка, периодически по нему постукивая.
Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Загибание кромки отлива киянкой

Совет: с той стороны, где козырек цоколя будет обращен к стене, загибайте вверх, с другой стороны – вниз, чтобы вода стекала без задержек.

Установка
  1. Не спешите сразу монтировать козырек к стене, проверьте ее целостность. Если обнаружите трещины, сколы или пустоты, заделайте их силиконовыми герметиками, шпаклевкой или штукатуркой. Следующие работы проводите после их полного высыхания.
  2. Возьмите электродрель и просверлите в отливе отверстия на одном уровне с шагом 300-400 мм. Их диаметр должен соответствовать диаметру дюбелей.
  3. Приложите отлив к стене и отметьте отверстия на стене. Просверлите их перфоратором с нужным диаметром сверла. Прикрепите козырек с помощью саморезов с пластиковыми пробками или используйте «быстрый монтаж».
Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Правильный монтаж козырька для цоколя

Совет: не стучите непосредственно по пластиковому отливу молотком или киянкой, когда его загибаете, иначе он может прийти в негодность, положите на него войлок или резиновую прокладку.

  1. В деревянной стене необходимо сделать паз, куда и нужно вставить незагнутый край отлива, т.е. с одной стороны загибать его не стоит. Для его жесткости снизу установите деревянную доску.
  2. Закручивайте шурупы или саморезы осторожно. Крепление отливов на цоколь не должно быть или слишком слабым, или очень тугим.
  3. Не забудьте заделать зазор между отливом и стеной силиконовым герметиком.
Как сделать угол цокольного отлива – Как сделать внешний угол отлива для цоколя фундамента размеры?

Технический вид отлива

Необходимые для работы инструменты и материалы

Хотя с первого взгляда, кажется, что нет ничего проще, чем поставить козырек для цоколя, вам все равно придется иметь с собой некоторый набор инструментов, без к

moypodval.ru
