Разметка под фундамент своими руками
В данной статье опишем процесс разметки участка под фундамент своими руками.
План статьи:
Общие правила для разметки фундамента
Построение прямоугольного фундамента (т.Пифагора)
Построение прямоугольного фундамента (метод паутина)
Разметка под столбчатый фундамент
Разметка под ленточный фундамент
Разметка под плитный фундамент
Общие правила для любого фундамента
Выбираем точку отсчета. Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.
Пример. Сделаем так, чтобы наш фундамент (дом) был параллелен одной из сторон забора. Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.
Построение прямого угла (90⁰). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90⁰.
Существует несколько способов как это сделать. Мы рассмотрим 2 основных. © www.gvozdem.ru
Способ 1. Правило золотого треугольника

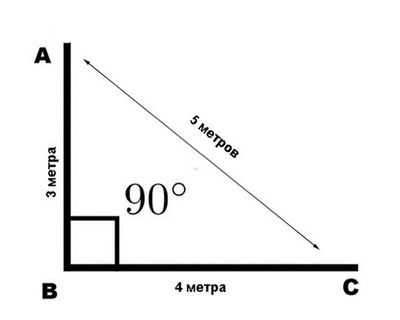

Для построения прямого угла будем применять теорему Пифагора.
Формула
Чтобы не углубляться в геометрию попробуем описать проще. Чтобы между двумя отрезками a и b сделать угол в 90⁰ нужно сложить длины этих отрезков и вывести корень из этой суммы. Получившиеся число будет являться длинной нашей диагонали соединяющей наши отрезки. Очень просто расчет сделать с помощью калькулятора.
Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.
Если у вас есть рулетка, то в целом проблем не возникнет, если вы будете брать отрезки отличные от общеиспользуемых. Например: 3х3х4,24; 2х2х2,83; 4х6х7,21
Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.
Калькулятор
Также стоит отметить, что измерения можно производить в любых системах измерения длины главное использовать известное нам соотношение сторон: 3х4х5 метра, 3х4х5 сантиметра и т.п. То есть, если даже у вас нет инструмента для измерения длины, то можно взять, например, рейку (длина рейки не имеет значения) и померить ей (3 рейки х 4 рейки х 5 реек).
Теперь давайте посмотрим как это применить на практике.
Инструкция по разметке прямоугольного фундамента
Способ 1. Правила золотого треугольника (т.Пифагора)
Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т.Пифагора).
1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.
2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много отклоненной.
3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.

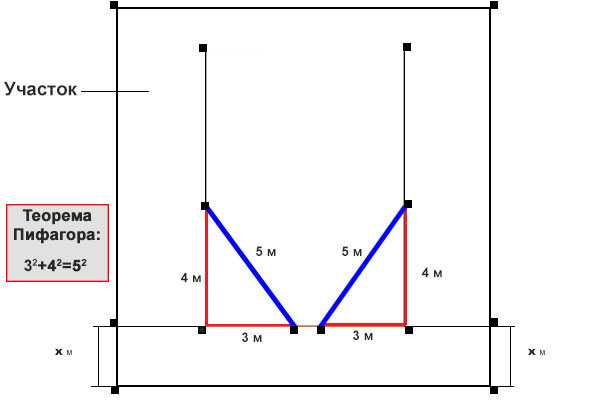

4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке 4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).
5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.
6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.
7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.
8. Больше отметки нам не нужны и их можно убрать.

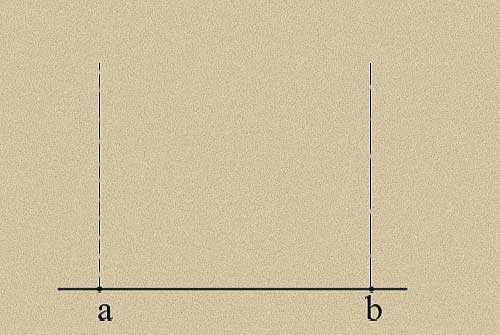

9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.
10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.
11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.
12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.

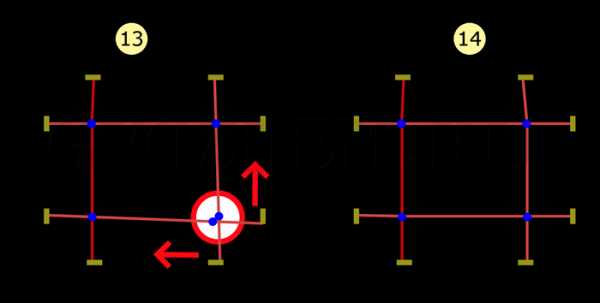

13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.
14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.

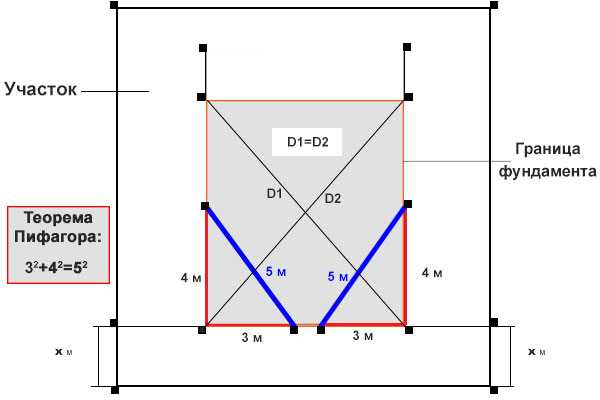

15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае, мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.
16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора. © www.gvozdem.ru
Способ 2. Паутина
Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰. Самое главное что нам понадобится — это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.
1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т.Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.
2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.
3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.
4. Натягиваем угол 3. Главное условие чтобы бечевка 1-3 и диагональ 2-3 не провисали и были максимально натянуты. После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.
5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.
6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.
Разметка под фундамент дома

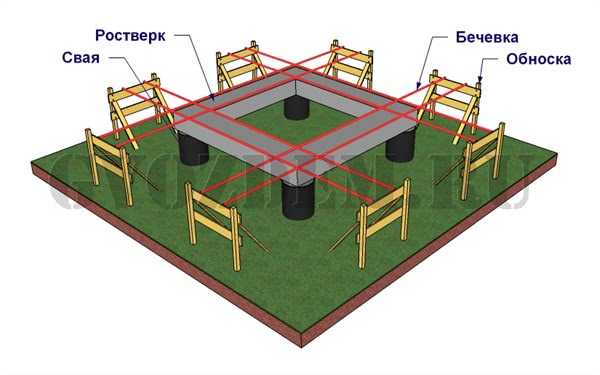

Разметка под столбчатый фундамент
Делаем двухъярусную обноску. Нижний ярус – это уровень столбов.
Верхний ярус обноски – уровень ростверка.
Подробную инструкцию читаем в статье: Разметка под столбчатый фундамент с ростверком

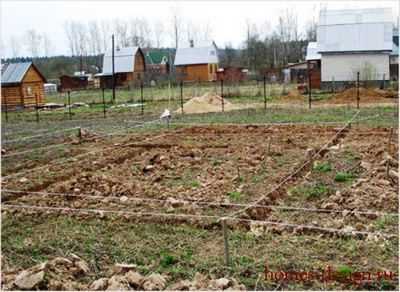

Разметка под ленточный фундамент
Создаем прямоугольник для внешнего контура применяя т.Пифагора. Затем отступаем на величину, равную ширине ленты и делаем внутренний контур.
Разметка под плитный фундамент
Самой простой способ разметки. Строим прямоугольник по размерам фундамента применяя теорему Пифагора для нахождения прямого угла. © www.gvozdem.ru
От автора
В данной статье мы рассмотрели, как произвести разметку под фундамент своими руками с построением прямоугольника с углами в 90⁰. В целом ничего сложно в разметке нет. Цена вопроса – это стоимость бечевки, доски для обноски (эконом вариант — колышки) и умение пользоваться рулеткой.
Похожие статьи:
www.gvozdem.ru
Как разметить фундамент: технология советы секреты!
Любой дом должен обладать надежным и устойчивым фундаментом. При строительстве загородного дома, необходимо знать, как разметить фундамент, ведь от качества опоры зависит эксплуатационный срок здания и уровень комфортности при проживании в нём.
Разметка для дома позволит ориентироваться в точном расположении объекта на участке. Ошибок в этой работе быть не должно. Это влияет на устойчивость и прочность фундаментной основы. Процесс разметки предполагает распределение всех величин с составленного плана на участок. То есть на земле осуществляется разделение с учетом формы дома и его размеров.
Подготовка к разметке фундамента
Перед тем как разметить фундамент своими руками составляется проект будущего здания. При этом определяется площадь объекта, внешний вид строения и планировка отдельных помещений. Проект привязывается к участку, где будет проводиться строительство. Сначала проводятся работы по исследованию грунта, а затем осуществляется разметка основания.
Для проведения разметки потребуются следующие инструменты:
- Колышки из металла или дерева.
- Строительные уровни.
- Рулетка и отвес.
- Нивелир и лазерный дальномер.
- Шнур.
- Доски и обрезки арматуры.
Перед тем как сделать разметку под фундамент, необходимо произвести подготовительные работы:
- Демонтируются старые строения, убирается мусор и лишние насаждения на участке.
- Площадка выравнивается в горизонтальной плоскости, устраняются все углубления и холмы.
- Подготавливается проезд для транспортных средств, которые будут подвозить строительные материалы и вывозить ненужный мусор. После очищения дороги, ее рекомендуется присыпать гравием для удобного проезда во время дождя.
- Отдельно подготавливается место для складирования разнообразных материалов.
- Перед строительными работами стоит возвести забор, чтобы защитить строительные материалы.
- Продумайте подведение электричества, воды, монтаж санузла, а также временное жилье.
После этого проводится разметка фундамента под дом. Технология монтажа предполагает наличие прямоугольных форм. Общие правила и нормы для разметки подходят для всех разновидностей оснований, на них не влияет материал изготовления или наличие подвального помещения.
Разметка начинается с любой стороны строения. Это может быть фасад или боковая часть постройки. При использовании рулетки стоит отдать предпочтение изделиям из металла, которые имеют длину более 10 м. Модели из ткани не гарантируют точность измерений и провисают при замерах.
Для осуществления обноски рекомендуется использовать бруски (не менее 10 штук), колья (примерно 19 штук), а также шнуры, доски и веревки. Иногда применяются куски арматуры, которые вбиваются в грунт. Они должны быть п-образной формы.
Участок выбирается с учетом следующих факторов:
- Перспектива проведения всех коммуникаций.
- Состояние дорог.
- Географическая привязка к сторонам света.
Важнейшим предназначением разметки является осуществление правильной ориентации будущего строения, относительно местности. Это позволит возвести строение с учетом стандартных технологических правил.
Вернуться к содержанию
Этапы выполнения замеров
Правильная разметка под фундамент состоит из нескольких этапов. Прежде всего, определяется основная точка, которой является правый угол постройки. Он устанавливается с учетом проектного задания. В данную точку монтируется первый колышек.
Вернуться к содержанию
Начало разметки

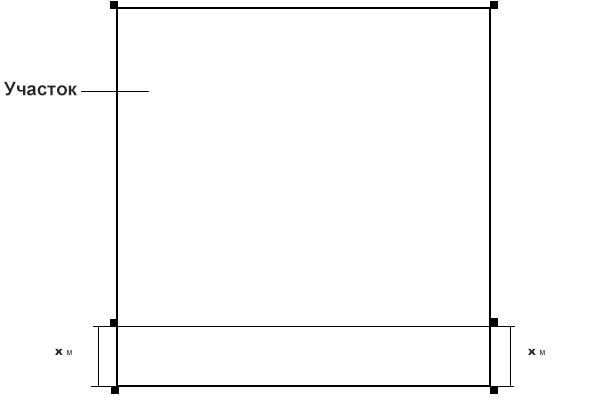

От колышка откладывается расстояние, которое равняется размеру фундамента. Проведенный отрезок должен быть параллельным фронтальной линии. Внутрь промеряется перпендикулярная направляющая. При этом полученный угол должен составлять 90 градусов. Угол выверяется нивелиром.
Обозначение внешних границ выполняется следующим образом:
- Берется шнур размером 12 метров.
- От начала шнура делаются метки на 4 м, а затем на 3 м. Отметина фиксируется брусом.
- Начало шнура крепится на одной линии, а метка в 4 м устанавливается перпендикулярно ей.
- Остаток шнура соединяется с началом. При этом угол между самыми маленькими частями веревки прямой.
Таким же способом размечаются другие элементы. Если диагонали полученного прямоугольника одинаковые, то углы прямые.
Вернуться к содержанию
Внутренние границы
Решая, как разметить фундамент своими силами, стоит уделить внимание правильным замерам внутреннего контура. Толщина фундамента не должна быть менее 45-50 см. Это расстояние отмеряется внутрь от наружных границ и обозначается колышками. Если планируются внутренние несущие стены, то также выполняется дополнительная разметка. В каждом элементе прямоугольной или квадратной формы проверяется равенство диагональных линий.
Когда предполагается возведение сложной формы основания, вся площадь делится на отдельные прямоугольники и каждый элемент проверяется по отдельности.
После выполнения разметки, все значения поверяются еще раз и в нужных местах устанавливаются колышки. Данная работа должна проводиться с ответственностью, а замеры тщательно поверяться. Даже небольшая погрешность при расчетах повлияет на качество опоры. Правильная разметка углов помогает в дальнейшем минимизировать давление на грунт.
Вернуться к содержанию

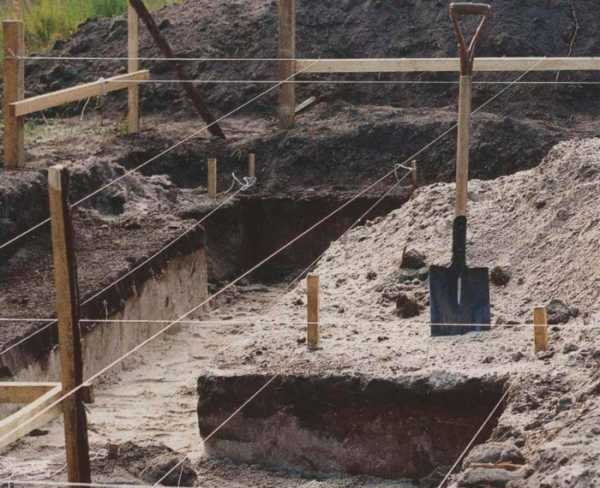

Выполнение обноски
После завершения работ по разметке производится обноска. Данный этап процесса считается необходимым для контрольных замеров. Все контуры будущей конструкции выносятся на поверхность земли. Верхний слой убирается и выполняется углубление на размер штыка лопаты.
Обноска — это монтаж столбиков из дерева, которые попарно вбиваются в почву на расстоянии 1,5-2 метра от угла основания. Обноска позволяет создать правильный контур вертикальных плоскостей. При этом плоскости имеют по паре столбиков. Горизонтальные детали столбов должны располагаться на одном уровне.
Высота обноски равняется высоте основанию строения. Разметка глубины траншеи выполняется от обносков. При этом периметр независимо от характера рельефа должен быть одинаковым.
Вернуться к содержанию

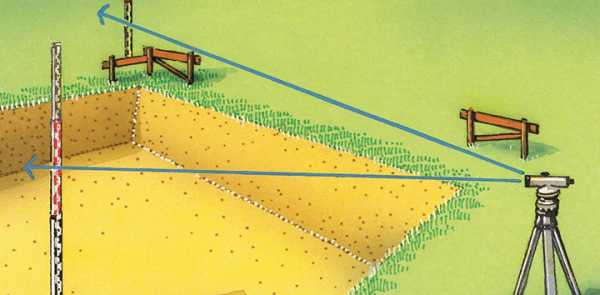

Использование нивелира
Лазерный нивелир представляет собой уровень для произведения разметки. Внутренний пузырьковый уровень позволяет проконтролировать, ровно ли установлен нивелир. В современных моделях присутствуют автоматические механизмы, настраивающие уровень положения. Решая, как разметить фундамент своими силами, можно применить данный прибор.
При этом выполняются следующие действия:
- От отметки угла здания, с помощью нивелира вычисляется и проводится линия, которая должна совпадать с одной из стен будущего здания.
- Все замеры производятся из одной отправной точки. Это позволит повысить точность выполняемых замеров.
- Нулевая отметка выполняется на каком-либо видимом элементе.
Вернуться к содержанию

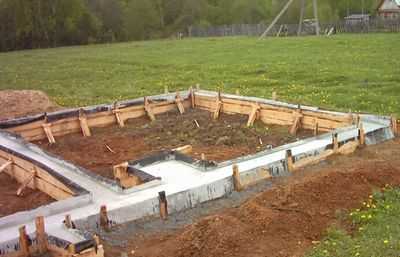

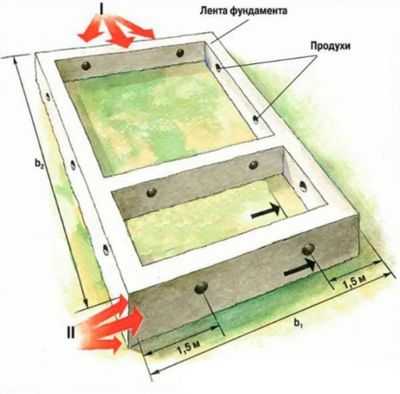

Особенности разметки ленточного фундамента
Создание ленточного фундамента своими руками начинается с правильной разметки. Подобное основание выполняется из непрерывных лент из железобетона, которые укладываются в траншею. Ширина опоры зависит от качества грунта. Фундамент не должен быть тоньше стен. Его толщина должны быть более 50 см, если здание будет возводиться из кирпича или блоков.
Глубина заложения основания зависит от уровня промерзания почвы. Подобные конструкции возводятся на прочных грунтах и отличаются простотой монтажа, а также позволяют обустроить цокольный этаж и подвальное помещение.
Выполняя разметку, следует учитывать, что здание от забора и соседской территории должно располагаться на следующих расстояниях:
- По правилам пожарной безопасности расстояние от окон до стен другого здания должно быть не менее 6 метров. Не менее 3 метров от строения до соседского участка.
- По санитарно-бытовым нормам не менее 3 метров.
Разметка для ленточного фундамента выполняется по общим правилам разметки участка под строительство. Ровно также выполняется обноска.
На верхней детали обноски забиваются гвозди для отметок:
- В центральной части метка для оси стен фундамента.
- Слева и справа от осевой — метка для ширины основы;
- Дальше обозначается ширина подушки под основу.
Вернуться к содержанию

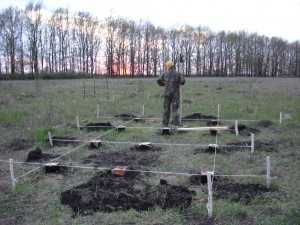

Как разметить столбчатый фундамент?
Столбчатый фундамент представляет собой более простой вариант свайного основания. Под столбчатый фундамент по осям постройки монтируются прямоугольные или круглые опоры в вертикальном положении. Их необходимо установить в самых нагруженных участках здания: в будущих углах здания, а также в местах пересечения несущих конструкций.
В большинстве случаев столбы ставят с промежутком 1,5-2 метра. Опоры соединяют при помощи балок. Пространство между ними заполняется щебнем с песком.
Разметка подобного фундамента требует сооружения обноски. Размер элементов зависит от высоты будущей основы. Обноска выполняется при помощи досок. Каждая пара должна располагаться друг против друга. Каждая из них ограничивается шнуром. При этом получается прямоугольник или квадрат. Все углы должны быть прямыми.
Столбы нужно располагать на одном уровне. Контрольные веревки выполняются по отметкам, которые делаются при помощи гидроуровня. В местах пересечения шнура монтируются колышки, которые обозначают места под бурение углублений для опор.
Затем убираются шнуры. На местах колышек выкапываются выемки. В углубления монтируются сваи и заливаются цементным раствором. После этого выполняется разметка основной части фундамента. Она выполняется в соответствии с общими правилами разметочных работ.
Вернуться к содержанию
Разметка плитного фундамента
Плитные виды фундамента применяются на участках с проблемным грунтом. Они считаются самыми надежными из всех видов оснований. Применяются на почвах с близким расположением грунтовых вод, на заболоченных или торфяных участках.
Данный вид основы называется плавающим, так как при движении грунта, он как бы перемещается по волнам. Фундамент представляет собой монолитную плиту из железобетона. При любых изменениях грунта нагрузка равномерно распределяется по всей плите, что предотвращает любые нарушения в постройке.
В этом случае разметка фундамента под дом мало чем отличается от обычной разметки. Также определяются углы, расставляются колышки и натягиваются веревки.
Особенностью разметки плитного фундамента является необходимость учитывать площадь плит. Если одна из плит не войдет в разметку хотя бы на несколько см, то все придется переделывать сначала.
Перед работами нужно точно знать общую площадь фундамента и площадь каждой плиты. Площадь всех элементов складывается и сравнивается с общей площадью.
Если знать, как правильно разметить фундамент, а также придерживаться технологии проведения разметки то можно выполнить точные замеры и возвести прочный и качественный фундамент. При самостоятельном выполнении работ необходимо четко следовать инструкции.
Не нашли ответов в статье? Больше информации по теме:
dachaorg.ru
разметка осей, чем разметить, как ровно разметить (фото, видео)
Работы по строительству дома начинаются с создания фундамента: основание, каким бы оно ни было (ленточное, плитное, столбчатое или свайное), должно отличаться устойчивостью к атмосферным и климатическим явлениям, физическим воздействиям, надежностью в отношении промерзания, а также равномерностью усадки, и поэтому к обустройству фундамента нужно подходить внимательно уже на этапе его подготовки. Для того, чтобы дом был крепким и простоял долгие годы, необходимо понимать, как разметить фундамент, и применить полученные знания на практике. Это особенно важно в случае, если строительством вы будете заниматься самостоятельно. Размечать основание необходимо на местности, и к этому моменту уже должен быть готов план конструкции. Читайте так же о строительстве забора на ленточном фундаменте здесь. А так же прочитайте способы утепления ленточного фундамента тут.
Разметка фундамента: как она производится и для чего нужна?
Этот процесс включает в себя подготовку участка земли, на котором будет проводиться строительство, вычисление длины и ширины основания по периметру и расчерчивание его осей и линий на земле. Благодаря точной разметке основание будет правильной геометрической формы, что важно не только для эстетичного внешнего вида дома, но и для его устойчивости. Для того, чтобы правильно разметить фундамент, потребуются следующие инструменты:
- моток бечевки. Желательно брать прочный материал, поскольку натягивать нити нужно будет достаточно сильно;
- рулетка для измерений;
- колья примерно метровой длины;
- нож или ножницы;
- калькулятор.
Способов правильной разметки фундамента существует несколько, и этот набор пригодится для любого из методов. Интересная статья о том как устроить столбчато-ленточный фундамент своими руками.
Основные методы разметки оснований для разных домов

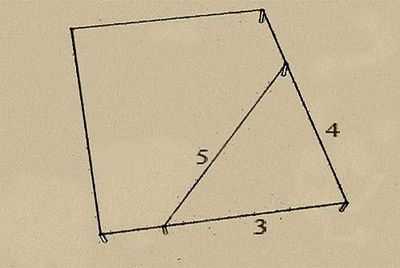

Одним из самых часто применяемых способов считается создание «египетского треугольника», стороны которого соотносятся между собой как 5 к 4 к 3. Размеры треугольника напрямую влияют на точность измерений: чем фигура больше, тем результаты лучше. При построении такого треугольника получается, что стены по осям расположены параллельно катетам геометрической фигуры. После создания треугольника определяется местоположение базового угла, где в землю вбивается колышек. Узнайте больше как возвести ленточный фундамент на склоне перейдя по этой ссылке.
Важно! После вбивания колышка определяется направление первой стены. Желательно, чтобы она была самой протяженной из всех запланированных.
После определения направления нужно отмерить 4 метра будущей стены, где вбивается второй колышек. Между двумя кольями натягивается бечевка, и одна сторона треугольника готова. Аналогично создается сторона размером в 3 метра, а затем протягивается бечевка, завершающая построение треугольника. Разметка осей фундамента будет проведена, опираясь на получившуюся фигуру. Параллельно катетам проводятся направления стен, в углах также устанавливаются колья, а затем вычисляется последний угол: для этого достаточно отступить от крайних точек нужное расстояние (длину стен) и определить схождение линий. Таким образом размечается внешняя часть периметра, а для внутренней нужно отступить от полученных границ по 30, 40 и 50 см. После установки всех кольев и растягивания бечевки нужно дополнительно обозначить границы на самой почве.
Другой способ того, как сделать разметку под фундамент, подходит для оснований домов из бревна, бруса и каркасно-щитовых материалов. Его применяют обычно для возведения зданий, в которых будет только один этаж и не планируется в дальнейшем делать рядом пристройку. Сначала вычисляется периметр основания, после этого устанавливаются колья, на которых отмечаются диагонали фундамента и делается так называемая «паутина».
Важно! Считать следует периметр по внешним сторонам основания.
Паутина натягивается по сторонам фундамента и диагоналям, после чего отмечается положение будущих траншей. Ширина их зависит от типа фундамента и его размеров.

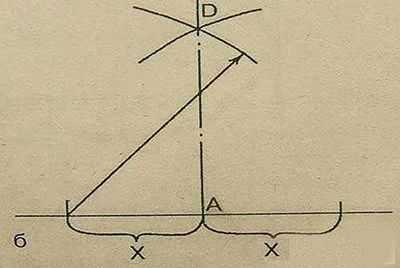

Третий метод – вариант для того, как ровно разметить фундамент, если здание будет большим и многоэтажным. Кроме того, в случае, если он будет сооружен из свай или столбов, то потребуется особенная точность, и потребуется предварительный чертеж, чтобы определить, на каком расстоянии будут находиться элементы основания друг от друга. Для этого строится первая обноска, при которой будут обозначены углы строения (можно прибегнуть к начертанию треугольника, как в первом способе). После установки колышков нужно прикрепить бечевку, а затем сделать вторую обновку, которая производится по горизонтали.
После того, как правильная разметка фундамента будет готова, можно приступать к рытью траншей или ям, если речь идет о сваях или столбах. Во время этого следует сверяться с натянутой бечевкой, которую желательно сделать более заметной: подойдут специальные грузики, яркие цвета или иные способы. Колья, на которые бечевка была натянута, должны быть углублены в почву на 30 — 40 см для большей устойчивости, вкапывать их следует строго под прямым углом.
Как сделать разметку фундамента правильно? Базовые советы
Перед тем, как приступать к работе, стоит выдержать ряд правил, которые позволят произвести разметку наиболее точно.
- Предварительно участок земли, на котором будет происходить закладка, подготавливается к работе. Если его рельеф неравномерный, то он доводится до ровной поверхности. В случае, если участок располагается под углом, т.е. наклонен, важно обращать внимание и на то, как будет расположено основание относительно рельефа. Также почва очищается от лишних предметов и травы.
- В первую очередь следует определять, где будут расположены углы основания, большое внимание уделяется главному углу.
- Для выбора того, чем разметить фундамент, можно посетить хозяйственный магазин. Нужно брать прочную бечевку или леску; колья можно использовать любые, как специально подготовленные, так и обрезки от досок.
- Для создания чертежа, с которого и будет производиться вынос главных осей на натуру, можно воспользоваться компьютерными программами: они наиболее точно помогут сконструировать план основания.
- Можно понять подробный алгоритм того, как разметить фундамент, посмотрев видео, в котором каждый шаг представлен наглядно.
Процесс разметки на местности – это необходимый для создания крепкого, долговечного основания дома этап. Без этого фундамент с большей вероятностью будет деформирован или перекошен уже с самого начала. Поскольку существует несколько способов разметки фундамента, видео, содержащие подробные инструкции, наглядно покажут, как осуществлять эти методы. Тем не менее, в любом случае принцип заключается в определении границ основания по его внешней и внутренней стороне (если речь идет о плитном фундаменте, то разметка проводится только по внешнему контуру). Для собственно осуществления разметки не потребуется специальных знаний и вещей, нужен лишь набор материалов и понимание габаритов будущего здания, его формы, планировки и конструктивных особенностей: нагрузки на основание, этажности, материала, из которого будут сделаны стены с крышей. Хорошие инструкции по тому, как разметить фундамент (фото как процесса, так и его результата можно найти в сети), позволяют лучше понять, как именно произвести эту работу. Узнайте больше из интересной статьи какие достоинства и недостатки строительства фундамента зимой на этой странице.
betonzone.com
Разметка под фундамент своими руками: как сделать
Схематическое изображение формирования разметки фундаментаОт правильности сделанной разметки будет зависеть долговечность здания. Чтобы сделать разметку не потребуется особых усилий и наличия различных инструментов. Всю работу могут выполнить два человека с минимальным набором инструментов:
- строительный шнур;
- рулетка;
- угольник;
- колышки;
- гидроуровень.
Разметка выполняется после выравнивания стройплощадки. Чем лучше будет подготовлено место, тем легче и удобнее будет переносить проектные схемы с бумаги на саму площадку. Сам процесс можно разделить на разметку внешнего периметра и разметку самого фундамента, включая внутренние перегородки и пристройки к будущему зданию.
Прямоугольный фундамент
Схема разметки фундамента с указанием шириныПервую сторону фундаментной основы привязывают к какому-либо объекту на площадке. Ориентиром для привязки может служить ограждение участка или соседние постройки. Стоит учитывать и расположение солнца.
Согласно выбранному ориентиру, натягивают первый шнур на нужное расстояние и забивают два колышка. Чтобы колышки не провалились во время копания траншеи, их устанавливают дальше угла фундамента. Места пересечения шнуров будут обозначать углы. Такой способ размещения шнуров позволит сохранить первоначальную разметку при выемке грунта.
Разметка внешнего контура и формирование угла фундамента
Изображение сформированного угла фундаментаНапример, будет строиться дом 6 х 8. После разметки стороны, которая будет служить его длиной, размечают вторую сторону. Для этого забивают еще колышек, привязывают к нему шнур и натягивают перпендикулярно первому. Точку пересечения шнуров скрепляют. Это и будет угол фундамента. На втором шнуре нужно сделать отметку, которая должна равняться ширине 6 м.
Для формирования угла применяется теорема Пифагора. Чтобы не заниматься глубокими геометрическими расчетами, берут два отрезка 3 м и 4 м. На первом шнуре, который обозначает длину фундамента, от угла отмеряют 4 м и ставят отметку.
На втором шнуре наносят отметку на расстоянии 3 м. Далее рулеткой соединяют одну отметку с другой так, чтобы на рулетке было отделено 5 м. Если расстояние между отметками будет равно 5 м, все нормально. Если нет, то конец второго шнура с отметкой 3 м перемещают, пока рулетка не установится на нужное расстояние.
Построение прямоугольника

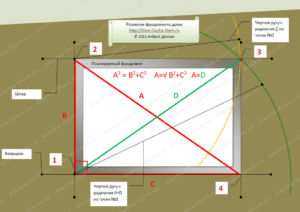

Пошаговая инструкция определения прямого углаПосле выравнивания угла в 90 градусов, на шнуре длины делают отметку 8 м, а на шнуре ширины 6 м. Дальше переходят к третьей стороне. Натягивают третий шнур перпендикулярно первому и скрепляют на отметке 8 м.
Четвертый шнур натягивают перпендикулярно второму и скрепляют на отметке 6 м. Чтобы получить четырехугольник с прямыми углами необходимо, чтобы обе отметки на третьем и четвертом шнурах совпали.
Если длины диагоналей четырехугольника одинаковые, то получен прямоугольник. Но диагонали могут быть одинаковые и в равнобедренной трапеции. Поэтому главным условием построения правильного прямоугольника является наличие угла 90º, а в равнобедренной трапеции таких углов нет.
Этот способ является внешней разметкой. Она подходит для плитного фундамента. При изготовлении фундаментной основы ленточного типа производят разметку по внутреннему периметру, с учетом ширины ленты.
После того, как первоначальная разбивка сделана, переходят ко второму этапу — обноски территории. Это позволит сохранить натянутые шнуры, обозначающие контуры основы до конца строительства.

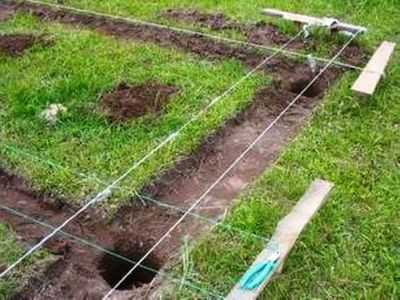

Обноски устанавливают за пределами траншей. Они состоят из попарно вбитых столбиков, соединенных планкой. Установка обноски является ответственным моментом. Их монтируют так, чтобы верхние части планок были на одном уровне. Для этого и требуется гидроуровень. Шнуры, натянутые на верхние планки, будут служить нулевой горизонтальной отметкой опоры.
Разметка под плитный фундамент
Формирование котлована под плитный фундаментЭта работа легкая, но является важным этапом строительства. Без точной разбивки, дальнейшая эксплуатация будущего дома может обернуться частым ремонтом здания и фундаментной основы.
Как произвести правильно эту работу? Для этого на подготовленном участке с помощью колышков и шнуров наносят наружный контур основания. Потом через обноски натягивают шнуры, которые будут служить нулевой отметкой и черновым полом будущего дома. Особенностями разметки плитного фундамента является:
- проводить ее проще, потому что здесь достаточно разметить только внешний контур периметр, а с установкой внутренних стен и перегородок определяются уже, когда фундамент готов;
- разбивку опоры делают на 1 м шире во все стороны от периметра, чтоб была возможность установить дренажную систему и отмостку;
- если в проекте предусмотрена терраса, балкон или другие пристройки, их тоже размечают и заливают вместе с фундаментом.
Ведь это основание должно быть монолитным и гарантировать целостность и надежность построенного объекта.
Ленточное основание и столбчатый фундамент
Схема создания разметки ленточного фундаментаДелается разбивка внешнего контура по теореме Пифагора. Дальше отступают проектную ширину ленты и выполняют разметку внутри. Шнуры закрепляют за установленные обноски на высоте нулевой горизонтальной отметки.
Со столбчатым фундаментом вся работа выполняется так же, как под ленточное основание. Отличие в том, что по углам и по всему периметру, согласно проектной документации, наносят разметку на места заглубления столбов.
После заглубления столбов до проектной отметки и при наличии в проекте установки ростверка, делают еще одну разметку, применив двухъярусную обноску.
Сначала натягивают шнуры для внешнего и внутреннего периметров ростверка на уровне оголовок столбов. Дальше выполняют верхнюю обноску на уровне ростверка.
Если фундамент произвольной конфигурации
Пример фундамента произвольной конфигурацииОчень часто фундаменты имеют неправильную форму. Современные постройки могут иметь Г- или Т-образную форму, разные выступы. Отдельные стены здания бывают округленными.
Но даже при очень сложном фундаменте начинают с разметки прямоугольника, а уже к нему добавляют другие фигуры.
Для крыльца или дымохода камина выполняют прямоугольное основание. Их можно просто пристроить к основному фундаменту без установки дополнительных шнуров. Но в некоторых случаях устанавливают дополнительные обноски.
Разметку окружностей, дуг и многоугольных элементов выполняют относительно их центра. Для круглой основы вбивают колышек в нужную точку фундамента, и с помощью шнура вместо циркуля наносят линии основания.
При разметке многоугольного элемента размечают квадрат, а потом формируют многоугольник. Возле каждого угла ставят обноски, и шнуром намечают периметры.
Неправильная форма опоры
Нестандартная форма опор для основания домаТакие основания встречаются редко, но если возникла такая потребность, то разметку делаем так: на чертеж накладывают кальку с координатной сеткой и намечают опорные точки.
Потом натягивают координатную сетку из шнуров и на следующем этапе, с помощью этой сетки, переносят все опорные точки контура на грунт.
Подводя итог, можно сказать, что разметка фундамента своими руками не представляет трудности и не требует определенного опыта. Сделать его может любой застройщик на своем участке самостоятельно, без применения каких-либо сложных инструментов.
Единственной трудностью может послужить нанесение разметки нулевой горизонтальной точки. Для этого используют гидроуровень или нивелир. Но и в этом случае можно применить простой дедовский способ.
Понадобится обычный длинный поливной шланг. Если он изготовлен из непрозрачного материала, то на его концы добавляют отрезки из прозрачной трубки и заливают в него воду. Один конец шланги подводят к выбранной нулевой точке и совмещают уровень воды с этой точкой. Уровень воды на втором конце шланги и будет означать нулевой горизонтальный уровень.
fundamentclub.ru
Как правильно разметить столбчатый фундамент своими руками. Правильный фундамент. KakPravilno-Sdelat.ru
» Правильный фундамент
Разметка под фундамент своими руками
Андрей
Качество постройки в огромной степени зависит от того, насколько правильно была выполнена разметка под фундамент. Занимаясь этой работой важно с максимальной точностью выдержать все прямые углы. Разметка фундамента своими руками под частный дом может быть выполнена несколькими способами. Чаще всего используются метод «египетского» треугольника и метод двух кривых. Поэтому в этой статье рассмотрим именно их.
Какие инструменты понадобятся?
Производится разметка фундамента своими руками с применением инструментов:
- Рулетки;
- Шнура;
- Гидроуровня и отвеса;
- Помимо этого понадобятся деревянные колышки.
С чего начать разметку?
Итак, как провести разметку фундамента? Для начала следует определить две исходные точки, вбив колышки по углам будущего здания, находящимся на одной прямой со стороны его самой длинной стены. Далее от них нужно будет провести перпендикуляры, таким образом отметив внешний контур смежных стен.
«Египетский треугольник». Самый простой метод
Разметка фундамента своими руками быстрее всего может быть произведена методом «золотого» треугольника, имеющего соотношение длин сторон 5*3*4. Мероприятие при этом выполняется в несколько этапов:
1. Для начала нужно найти длинную веревку и завязать на ней четыре узла. Первый – на конце, второй на расстоянии 3м, третий в четырех метрах от второго и последний в пяти метрах от третьего;
2. После этого самый первый и самый последний узлы соединяют гвоздем. По гвоздю следует вбить и в каждый из промежуточных узлов;
3. При этом длинную сторону получившегося треугольника нужно расположить вдоль линии между двумя уже вбитыми колышками;
4. Вдоль короткой стороны проводят требуемый перпендикуляр;
5. На полученной прямой, вбивают третий колышек на расстоянии равном ширине здания.
Важно: Правильность всех замеров следует обязательно проверить. Для этого между вбитыми кольями по диагоналям натягивают два шнура и связывают в месте пересечения.
Разметка фундамента своими силами этим методом выполняется также с использованием веревки. Предварительно от одного из колышков в обе стороны по уже имеющейся прямой отмеряют равные расстояния и отмечают найденные места. Далее к одной из полученных точек прикрепляют веревку с привязанным на противоположном конце гвоздем. Натянув ее проводят дугу напротив того колышка, от которого отмерялись расстояния. Затем веревку крепят ко второму отмеченному месту и чертят еще одну дугу. Из той точки, где дуги пересекутся, проводят линию к колышку. В результате получается прямой угол между ней и уже имеющейся линией.
На заключительном этапе к кольям на высоте будущего фундамента привязывают шнур, поверяя горизонтальность его положения со всех четырех сторон, пользуясь строительным уровнем. Для ленточного фундамента чертят внутренний контур параллельно найденному внешнему и также натягивают шнур.
Совет: В том случае, если траншею предполагается копать с привлечением техники, шнуры лучше не использовать. В процессе работы они могут порваться. Линии между найденными точками в этом случае стоит прочертить песком. Для нахождения центров столбов столбчатого фундамента, от найденных углов вдоль прочерченных линий отмеряют необходимые расстояния и ставят отметки. Далее проверяют прямоугольность углов, получившихся на пересечении линий (соединяющей полученные точки на противоположных сторонах и линии периметра, на которой расположены отметки).
Разметка фундамента своими руками, как можно было заметить – процедура не такая уж и сложная. Самое главное, делать все аккуратно, хорошо натягивать веревку и обязательно проверять полученный результат методом диагоналей.
Видео по теме Разметка под фундамент своими руками :
Как разметить самостоятельно столбчатый фундамент
Все знают, что фундамент – это конструкция, гарантирующая долговечность сооружения. Правильное его устройство – залог всего строительства дома. Первым шагом строительства любого здания считается разметка под фундамент. Разберёмся, как разметить столбчатый фундамент.
Особенности столбчатого фундамента
Столбчатый фундамент – это упрощённый вариант свайного фундамента с одним принципом работы и схожей конструкцией. По осям здания в обоих случаях располагаются круглые или прямоугольные вертикальные опоры. Их устанавливают в самых нагруженных участках и во всех точках, где пересекаются несущие стены.
Если нет особых условий, столбы по периметру располагают равномерно с шагом 1,5 – 2 м. Опоры соединяются ростверком или балками, а пространство между ними заполняется «забиркой».
- Обрез. Так называют верхнюю плоскость, на которой будет строиться надземная часть здания.
- Подошва. Так называется подземная часть строительной площадки.
- Репер. Это знак (шест, рейка, столб) который является контрольной отметкой и привязывается к местности, например, к уровню соседней дороги.
- Обноска. Это несколько пар сбитых рейкой и вкопанных в землю столбиков из дерева, которые отступают на 1,5 – 2 м от углов строящегося фундамента. Они являются визуальным продолжением стены и, соединённые бечёвкой, образуют точный контур вертикальной плоскости.
Подготовительные работы и разметка
Перед началом разметки нужно:
- исследовать грунт;
- замерить перепады высот;
- подготовить план-схему столбчатого фундамента;
- сделать временный водоотвод на участке, применив дренирующие канавы;
- строительную площадку очистить от дёрна.
После выполнения начальных операций выносим в натуру проектные отметки. Разметка представляет собой привязку дома к красным линиям и разбивку осей строящегося здания, а также контуров столбчатого фундамента. Делается обноска контрольными шнурами.
Выполняя разметку, надо обязательно выполнить следующие условия:
- Прямоугольность сопряжения основных линий должна быть идеальна (при расчёте примените теорему Пифагора о Египетском треугольнике).
- Верх всех столбов должен быть на одном уровне, подрезать позже оголовки крайне сложно. Контрольные шнуры должны быть натянуты по отметкам, сделанным гидроуровнем или нивелиром.
Разметку под фундамент начинаем с установки репера при помощи нивелира. Устанавливают его для надёжности в двух местах. Площадка под фундамент выравнивается с допуском незначительных отклонений в горизонтальной плоскости. Для разметки необходимы простейшие инструменты:
- бечёвка;
- рулетка;
- куски арматуры;
- деревянные колышки;
- отвес;
- доски для обноски.
Определяем оси строения, первоначально разметив прямоугольник, определяющий фундамент основной постройки. Дальше с помощью отвеса нужно определить угол дома и вбить столбик.
От него бечёвкой обозначаем перпендикулярно друг другу стороны прямоугольника. Вбиваем по углам арматуру и проверяем диагонали, которые должны соответствовать указанным в проекте размерам.
После выставления внешнего контура необходимо выставить внутренний контур, отмерив от внешних линий проектную ширину фундамента. По этому же принципу делаем разметку внутренних перегородок. Намечаем с учётом выбранного шага точки, где будут бурить скважины под опоры.
В результате размечаем внешний контур ростверка (внешние и несущие стены), точки, в которых нужно бурить ямы под опоры, и внутренний контур ростверка.
Обноска столбчатого фундамента
Надо подчеркнуть важность устройства обноски. Это фактически эталонная разметка, на которую возлагается контроль размеров. При проведении земляных работ бечёвка, которую применяли на первоначальном этапе разметки, не позволяет контролировать их правильное выполнение, т. к. мешает и часто рвётся. Ориентируются на обноску, которая помогает контролировать все размеры, включая проектную ширину и глубину ям под опоры, независимо от рельефа местности.
Любой тип фундамента размечают одинаково. При этом наличие подвала или цокольного этажа, глубина и ширина траншеи, материал фундамента, размеры ростверка или количество ям под опоры на выполнение разметки не влияют. Для столбчатого фундамента очень важно точное определение осей, проходящих по линиям бурения скважин. Даже небольшое отклонение приведёт к потере прочности и стабильности будущего основания.
Теперь мы знаем, как разметить столбчатый фундамент своими силами. С помощником можно сделать эту работу за один час. При сложной конфигурации дома из основного прямоугольника вычленяют мелкие детали, что потребует больше времени и дополнительное количество обносок.
Пример создания разметки (видео)
Понравилась статья? Поделитесь со своими друзьями
Как разметить фундамент под баню для его установки
Сейчас мы расскажем, как правильно разметить фундамент под баню, причём изберём для этого два вида – винтовое (свайное) или столбчатое и ленточное основание. Также будет обращаться внимание на некоторые нюансы его монтажа, учитывая особенности вышестоящего строения. В качестве дополнительного материала, вы сможете посмотреть тематическое видео в этой статье.
Разметка для столбчатого фундамента с нижним ростверком
Особенности разметки
Общие основания
Способ вычисления прямого угла подручными средствами
- Каким бы ни был размечаемый вами фундамент, в любом случае, если вы не подразумеваете возведения округлых стен, его углы должны иметь 90⁰, будь то квадрат или прямоугольник. Если у вас нет возможности воспользоваться специальными геодезическими приборами, то для этого вполне сгодится обычная метрическая рулетка и моток ниток или шнур. Главное в этой ситуации то, чтобы нитка или шнур не были капроновыми, так как такой материал растягивается, а нам нужно, чтобы размер сохранялся, поэтому, используем натуральные материалы или проволоку.
- Вбиваем в исходную точку колышек (на верхнем рисунке это точка B) и растягиваем от неё две нитки – одну 3м (отрезок AB), а другую 4м (отрезок BC), только размеры нужно выдерживать точно, чтобы не было сбоя в градусах. Теперь, если между точками A и C установить расстояние ровно 5м, то угол ABC окажется прямым. Примечательно, что инструкция не требует вычисления в метрах – за мерную единицу можно, к примеру, взять дециметр или вообще, отрезок шнура неопределённой длины.
Совет. Для контрольной проверки, после выставления всех углов, вам обязательно нужно проверить диагонали, чтобы избежать ошибки. Их размеры должны быть равны, а если появятся погрешности, то допуск на них не более 2-3 мм.
Свайные и столбчатые фундаменты
Разметка для столбчатого фундамента
По-поводу прямого угла при разметке уже было сказано, поэтому, переходим к точкам обозначения для винтовых свай или для столбов. Если говорить о шаге, то здесь срабатывает «принцип, чем чаще, тем лучше», но не реже трёх метров. Хотя, если речь идёт не просто о кладовке, а парной бане, со всем оснащением, то лучше всего сократить шаг до 1,5-2м (см.также статью #171;Фундамент из блоков под баню – советы по самостоятельному строительству#187; ).
Когда вы определите периметр здания, то лучше всего натянуть нитку между крайними точками, чтобы все сваи получились строго на одной линии, и так как натяжка будет мешать бурению, то в определённых местах лучше забить колышки, а шнур снять. Конечно, гораздо лучше будет, если вы создадите такой проект на бумаге, тогда будут понятными не только проекции и количество материалов, но также и их цена, которую сразу можно будет вычислить.
Столбчатый фундамент. Монтаж обвязки
Помимо периметра ещё существуют смежные помещения, например, парное отделение, мыльня и раздевалка, которые нужно разделить стенами, под которые также нужна опора. Вот здесь-то и пригодится чертёж, где вы заранее сможете рассчитать площадь каждой комнаты, чтобы правильно распределить столбы или сваи под обвязку.
Опора должна быть под каждым обвязочным брусом, а также на каждом углу и стыке. Исключение может составлять разве что винтовой фундамент с ростверком из стального профиля – там обвязка всё равно кладётся на него и если на стыках для перегородок балка не попадёт точно на сваю, то это не так страшно – сталь компенсирует нагрузку.
Совет. При монтаже обвязки на выверенный винтовой или свайный фундамент всё равно нужно проверять диагонали периметра, так как балки могут сместиться и пропорции окажутся нарушенными.
Ленточные фундаменты
Разметка ленточного фундамента
Если вы обратите внимание на фото вверху, то увидите, что для каждой ленты натянуты по две нитки, причём их концы выходят за периметр траншеи, а угол получается на их перекрещивании. Это сделано неспроста – расстояние между шнурами определяет необходимую ширину траншеи, а то, что натяжка заведена за периметр, позволяет забить колышки за пределами рабочей зоны и они не мешают проведению земляных работ.
Принцип разметки здесь точно такой, как и для свайного или столбчатого фундамента – для каждой несущей стены и перегородки должно быть основание, которым здесь окажется монолитная или сборная лента.
Но, как вы сами понимаете, натянутые нитки будут мешать проведению земляных работ, поэтому их можно снимать после копки первого штука – главное, чтобы вы чётко обозначили границы траншеи. Только колышки вытягивать не следует – при необходимости на них опять можно натянуть нитки и проверить состояние периметра и кромок канавы.
Продухи в цоколе
Следует помнить, что в ленте нужно оставить место для отвода канализации и подвода воды, чтобы потом не пришлось долбить бетон. Для этого заранее помечают нужные места, в которых обустраивают проход для труб – можно просто своими руками заложить трубу большего диаметра, нежели вы будете использовать для стока воды. Также при заливке цоколя нужно будет сделать продухи (можно использовать куски труб), места для которых отмечаются заранее.
Фундамент для бани с печкой
Возможно, вы планируете сложить в бане печку, тогда для неё тоже потребуется прочное основание, тем более если конструкция будет тяжёлой. Впрочем, такую основу можно сделать не только на ленточном фундаменте, где для этого просто заливается площадка, но и на высоком ростверке свайного или ленточного фундамента для бани. Просто для этого понадобятся дополнительные опоры, на которых вы сможете залить бетонную плиту.
Заключение
Как видите, разметка фундамента под баню #8212; дело вовсе не сложное, главное, чтобы вы чётко представляли, чего хотите в дальнейшем. Также разметка помогает соблюдать пропорции, что сделает вышестоящее строение крепким и ровным (см.также статью #171;Полевая баня для чистоты и здоровья в походных условиях#187; ).
Лучшие цены на технику и инструменты
Источники: http://postroju-dom.ru/fundament/10-razmetka-pod-fundament-svoimi-rukami, http://fundamentprofi.ru/vidyi-fundamenta/stolbchatyij/kak-razmetit, http://9ban.ru/elementy/fundamyent/451-kak-razmetit-fundament-pod-banyu
Комментариев пока нет!
www.kak-sdelatpravilno.ru
Разметка фундамента под дом своими руками
KakPostroit.by 05.05.2016
Как только появляется вся нужная для строительства дома документация (проект, паспорт дома и т.д.), приступаем к его возведению. Строительства дома начинается с фундамента, а он с разметки. Как правильно разметить фундамент под дом, гараж, сарай и другие постройки своими руками расскажет статья.
Мой мир
Вконтакте
Одноклассники
Google+
Подготовка участка
Перед тем как начать разметку фундамента, следую подготовить участок. Для этого избавляемся от всего, что будет мешать процессу разметки, если мешает дерево, срезаем и выкорчевываем, камни переносим, хлам вывозим. При не ровном рельефе земли надо провести планировку участка, нанять спецтехнику, для быстрого и качественного результата. Если неровности на участке небольшие можно их исправить своими руками, при помощи лопаты.
По-хорошему надо снять верхний слой земли, чернозем, и отвести его на расстояние где он не будет мешать процессу строительства. Но не всегда это надо и не все это делают. Если чернозем убирать не надо и участок относительно ровный, остается только скосить траву, если она есть, тат как она будет мешать при разметке фундамента дома, в процессе натягивания веревки или лески.
Необходимые инструменты
Чтобы не отвлекаться в процессе разметки на поиски материала и инструментов, их следует заранее подготовить, все необходимое, описано в списке ниже:
- две рулетки – одна от 3 до 10 м., другая метров 10-30, в зависимости от размеров постройки;
- молоток или кувалда;
- леска, шнур или веревка 100-200 м., в зависимости от размера размечаемой территории;
- отвес;
- деревянные колышки или арматура 10-16 мм. в диаметре;
- деревянные столбы размером 1,5 – 2 метра;
- доски шириной 5-10 см., толщиной 2,5 см., длинной 1-1,5 м;
- лопата.
Этапы разметки
1. На начальном этапе следует отбить границы участка, для этого по его углам вбиваем колья и натягиваем по периметру веревку (рис. 1).
Рис. 1
2. Соблюдая план строительства, отмеряем необходимое расстояние, от лицевой стороны участка до дома. Для этого берем рулетку и отмеряем по границы участка от левого и правого угла одинаковое расстояние, указанное в проекте и вбиваем колышки, далее натягиваем веревку от одной точки к другой (рис. 2).
Рис. 2
3. На полученной линии отмеряем первую сторону фундамента. Соблюдая проектные данные, откидываем от края участка расстояние, на котором будет находится дом, и вбиваем колышек. Далее от этой точки отмеряем размер стороны будущей основы дома и вбиваем второй колышек (рис. 3).
Рис. 3
4. Для дальнейшего процесса разметки фундамента используем теорему Пифагора из геометрии, чтобы получить прямой угол. Для этого, от крайних точек полученной стороны откидывает линии по направлению будущих сторон, и выставляем на полученных линиях треугольник в отношении 3м:4м:5м, как показано на рисунке. Почему именно 3:4:5? Все благодаря теореме Пифагора, так как она гласит, что сумма квадратов длин катетов прямоугольного треугольника равна квадрату длины гипотенузы. Таким образом, получаем две линии отходящих от одного и второго края первой стороны фундамента под прямым углом, забиваем временно колышки (рис. 4).
Рис. 4
5. Полученные перпендикуляры имеют размер 4 метра, это размер мал для того чтобы разметить фундамент под дом, так как средний размер дома 10 на 10 метров. Чтобы удлинить перпендикуляр, следует взять длинную веревку и натянуть так чтобы две точки, на краю первой стороны основы дома и на конце перпендикуляра стали на одной линии (рис. 5). Уловив их на одном уровне, вбиваем колышек, делаем это с запасом, если фундамент 8 метров в ширину, то колышек вбиваем через 10 метров, чтобы в будущем установить обноску на подходящем расстоянии от дома.
Рис. 5
6. На полученных прямых отмеряем две стороны фундамента, размеры берем из проекта. Устанавливаем колышки, и соединяем их ниткой. В итоге получаем все четыре внешние стороны фундамента. Для проверки меряем диагонали, они должны быть равными, погрешность в несколько миллиметров считаю не значительной (рис. 6). Полученные в процессе разметки стороны фундамента, надо удлинить для переноса их на обноски.
Рис. 6
7. Получив внешний контур фундамента, отмеряем от него расстояние до внутренних сторон, с помощью рулетки и угольника, вбиваем колышки и натягиваем по ним шнур (рис. 7). После этого можно приступить к копке, но есть одно но, перед этим надо обязательно установить обноски. Установка обносок нужна для точного монтажа опалубки и разметки стен дома.
Рис. 7
8. Процесс установки обносок начинаем с выкапывания ямок для столбиков, в местах расположения осей, так чтобы ось проходила по центру доски обноски (см. рис). Устанавливаем столбы в ямы приблизительно на одном уровне, засыпаем их, и утрамбовываем вокруг песок для хорошей устойчивости обноски, столб при этом равняем по уровню. Так же для увеличения устойчивости столбиков пользуются раскосами. Для их установки берем кол, вбиваем в землю напротив каждого столба обноски. После сбиваем кол и столб доской. Доску, соединяющую столбики обноски, прибиваем на 10-20 см. выше высоты будущего фундамента. Обратите внимание на расстояние обносок друг от друга и до дома, делаем его таким, чтобы между ними в будущем могла спокойно подъезжать техника (рис. 8).
Рис. 8
9. Теперь с помощью отвеса переносим нашу ось на доску и вбиваем гвоздь. Таким образом, переносим все натянутые оси на обноски, проделав это, можно считать процесс разметки фундамента под дом оконченным.
Разметка более сложного фундамента производится по тому же принципу, просто разбейте образно фундамент дома на несколько частей в виде прямоугольников и квадратов, разметьте основную часть, далее остальные как будет удобнее, все зависит от проекта дома, главное в процессе разметки придерживайтесь теоремы Пифагора.
Данный процесс разметки фундамента под дом своими руками не представляет собой сложной задачи, главное делать все, не спеша и внимательно, придерживаясь инструкции и проектных данных. Надо отметить, что выполнять разметку одному неудобно, это приведет к неточному результату, позовите себе в помощь брата, свата или друга.
Понравилась статья!? Тогда поделись ей со своими друзьями в социальных сетях:
Мой мир
Вконтакте
Одноклассники
Google+
kakpostroit.by
Разметка под фундамент своими руками
После того как все подготовительные работы по сооружению фундамента сделаны, можно приступать к практике. А с чего же начинается строительство фундамента? Если речь идет о монолитном или ленточном фундаменте, то первое что нужно сделать – сконструировать разметку согласно плану. Благодаря разметке, вы сможете быстро и правильно выкопать траншею под основание.
Но возникает вопрос, как правильно выполнить разметку под фундамент своими руками? Что потребуется для работы? Как сделать все правильно, чтобы фундамент простоял долго. Ответы на эти и другие вопросы мы узнаем из данной статьи. Кроме того, мы рассмотрим несколько методов сооружение разметки.
Разметка фундамента под дом – инструменты
Для того чтобы выполнить разметку под фундамент своими руками, вам нужно запастись подходящим инструментами. Какие они?
- Рулетка. Но, не берите маленькие рулетки на 3 или 6 м. Вам понадобится большая, на 15–25 м.
- Шнур или веревка в большом количестве. Леску лучше не брать, так как ее плохо видно.
- Гидроуровень и ответ отвес (как вариант лазерный нивелир).
- Деревянные или металлические колышки.
- Доски в качестве обноски.
- Гвозди и молоток.
Как видите, список простой, а инструменты легко найти у себя дома. Но, как из этого набора соорудить качественную разметку? Давайте узнаем.
Начинаем конструировать разметку
Итак, что нужно делать дальше? Первым делом определите две исходные точки, обозначив их колышками. Достаточно просто забить их на углах будущего здания. При этом важно разместить их на одной прямой линии по длине. Небольшую схему вы можете видеть на фото ниже.
Способ №1 – египетский треугольник
Его можно назвать самым простым методом. Этот способ еще называют методом золотого треугольника, который имеет соотношение длины сторон 5×3×4. Весь процесс можно разделить на несколько шагов:
- Первым делом возьмите длинную веревку и завяжите на ней четыре узла. Первый узел на конце веревки, второй – отступив 3 м от первого, третий, соответственно, отступив 4 м от предыдущего, а четвертый – в 5 м от третьего.
- Затем первый и последний узел нужно соединить в одной точке гвоздем. В каждый промежуточный узел тоже вбейте по гвоздю.
- У вас получился некий треугольник, длинную сторону которого нужно поместить вдоль линии разметки. На схеме ниже изображено, как это можно сделать.
- Исходя от этого треугольника, сформируйте будущую схему фундамента. У вас получилось сделать идеальный прямой угол. Дальнейшие работы выполняются в схожем порядке.
Обратите внимание! Для надежности проверьте все замеры еще раз, чтобы не ошибиться. Измеряйте диагонали, они должны сходиться по длине.
Способ №2 – две дуги
Тоже простой вариант, без использования высокотехнологичных инструментов. Разметка под фундамент включает себя использование простой веревки. Заранее вбейте один колышек в землю. От него измеряйте по прямой линии два одинаковых расстояния и сделайте там пометки. Можно просто вбить колышки. Дальше к каждому из крайних колышков по очереди нужно привязать веревку. Начнем с одной стороны. На конце веревки должен быть гвоздь. Теперь натяните веревкой и проведите дугу напротив колышка посередине. Точно также сделайте с другой стороны. У вас образуется пересечение двух дуг напротив центрального колышка. Если соединить точку пересечения дуг с центральным колышком, то образуется прямой угол в 90˚.
В конце осталось к колышкам на высоте будущего основания привязать веревку, проверить горизонтальность всех четырех сторон при помощи строительного уровня. Но, одного квадрата нам недостаточно. Если говорить о ленточном фундаменте, то нужно сделать внутренний контур, соответствующий ширине ленты.
Совет! Если вы планируете копать траншею не лопатами, а с привлечением специальной техники, то лучше использовать для разметки не веревку, а песок. Дело в том, что веревку при рытье ковшом можно порвать, да и видно ее плохо. А вот песок будет четко выделять границы.
Благодаря этим простым способам, вы сможете добиться ровности разметки без лазерного уровня и т. д.
Делаем разметку своими руками
Теперь от теории давайте перейдем к практике. Мы узнаем, как сделать разметку под ленточный фундамент, имея запас знаний. Процесс следующий:
- Первым делом натяните веревку строго параллельно тому объекту, от которого вы отталкиваетесь, делая дом. Это может быть забор. Для идеальной точности размещения шнура, используйте опоры, установленные на одинаковом расстоянии от объекта (забора).
- Соедините опоры веревкой. У вас получилась одна линия. Теперь нужно сделать вторую, проходящую под прямым углом. В этом вам поможет принцип египетского треугольника, который описан выше. Приложите его одной стороной, чтобы наметить прямой угол. Как вариант использование гидроуровня. Две веревки, образующие прямой угол нужно соединить в этой точке.
- Теперь нужно обозначить на веревке размер каждой стены и сделать соответствующие отметки в этих местах.
- В результате у вас получается, что при прямоугольной конструкции дома в обозначенных точках сойдется диагональ, которая будет образовать некую длину, например, 13 м. В случае когда дом квадратной формы, треугольник получится не простым, а с равнобедренными сторонами.
В работе потребуется сдвинуть веревку в ту или иную сторону, чтобы довести угол до идеала. После всех расчетов можно выполнять разметку второй половины постройки и дополнительных помещений.
Обратите внимание! Дополнительные помещения, такие как баня, веранда или балкон, нужно размещать по стене жилого помещения.
Так как речь идет о ленточном фундаменте, то нужно натянуть не одну линию, а сделать их две, чтобы образовалась лента. Достаточно отступить от исходной линии расстояние, равное ширине будущей ленте. Так, вы сделаете внутренний контур. Повторимся, что после того, как вы полностью сделали разметку под фундамент, нужно все еще раз проверить рулеткой. Все должно быть ровно и сходиться с планом фундамента.
Вот и все, согласно этой разметке можно приступать к земельным работам, начиная рытье котлована. Много людей считают разметку под фундамент мелочью, которой не стоит уделять особого внимания. Но, если ее сделать неправильно, или не сделать вовсе, то 100% гарантируем вам то, что добиться идеально ровного и правильного фундамента под дом будет невозможно. Поэтому нужно быть особо внимательными и осторожными. А чтобы вам было легче, мы подготовили специальный материал, из которого вы наглядно увидите процесс сооружения. Разметка фундамента своими руками видео:
Подведем итоги
Сегодня вы узнали два простых способа, благодаря которым можно выполнить разметку под фундамент. Если делать все правильно, то у вас все получится. Не стоит тратить деньги на то, чтобы привлекать специалистов. Но, если вы сомневаетесь в своих силах, ведь фундамент дело серьезное, то лучше попросить помощи. Лучше заплатить и получить отличное качество готового фундамента.
bouw.ru
