Как рассчитать фундамент под дом (калькулятор)

Перед строительством любого сооружения необходимо выбрать тип фундаментной конструкции.Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Она является наиболее значимой частью здания.

От её надёжности и прочности будет зависеть продолжительность срока службы строения.

Как рассчитать фундамент под дом?

Правильный ответ на этот вопрос позволит избежать ошибок при возведении фундаментного основания и сэкономить количество необходимых материалов.

Содержание статьи

Определение характеристик грунта

На начальном этапе следует определить характеристики почвы на участке строительства. Для этого необходимо выкопать несколько ям в различных местах и взять пробы грунта.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Различают почвы следующих типов:

  • В состав лессовидного грунта входит глина с большим содержанием пылевидных элементов. Земля имеет рыхлую структуру;
  • Биогенные почвы состоят из песка и торфяника;
  • Глинистый грунт включает в себя песок и глину. На её несущую способность оказывает большое влияние процентное содержание влаги. Сухой грунт может выдержать большое давление;
  • Скальная почва характеризуется жёсткой структурой;
  • Полускальный грунт отличается от скальной породы отсутствием прочной связи между составляющими элементами;
  • Песчаная почва состоит из глины, кварца и различных минералов.

Как выбрать тип основания

Определив вид грунта, можно переходить к выбору подходящей фундаментной конструкции. В местности со скальной и полускальной почвой можно использовать любой тип фундамента, кроме свайной основы.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Для биогенных, глинистых, песчаных и лессовидных грунтов характерно наличие определённой степени пучинистости.

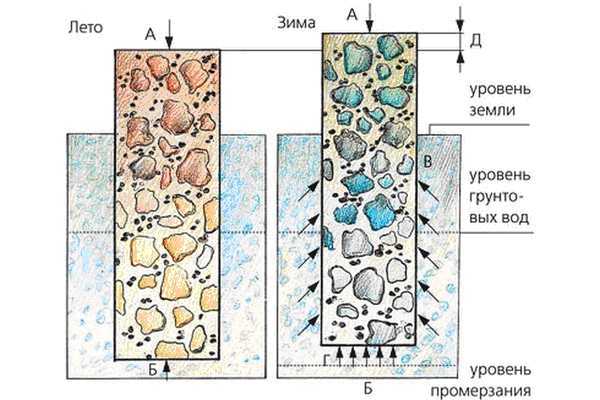

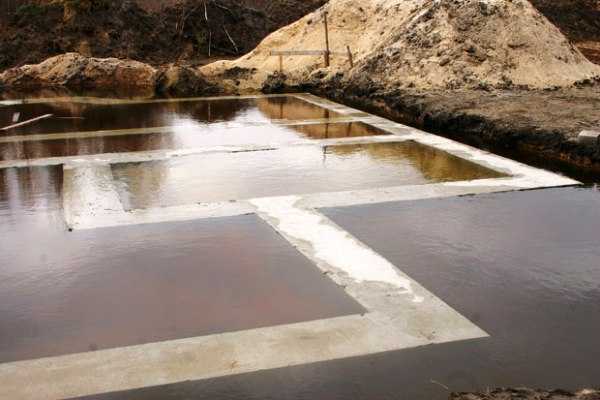

В зимний период может наблюдаться увеличение объёма грунта в результате перехода воды в твёрдое состояние.

При выборе фундаментного основания для подобной почвы необходимо учитывать уровень расположения грунтовых вод.

Если они находятся на глубине, не превышающей один метр, используют плитный фундамент. В случае более глубокого размещения подземных вод применяют ленточное основание.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Уровень промерзания почвы. Для пучинистой почвы подойдёт плиточное устройство фундамента. Его следует закладывать на небольшой глубине.

Также в случае пучинистого грунта можно использовать свайную или заглубленную ленточную конструкцию. Нагрузку на фундаментную основу.

Подготовительный этап расчёта ленточного основания

Для ответа на вопрос как рассчитать фундамент под дом, рассмотрим пример расчёта ленточного сооружения.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Параметры фундаментного сооружения можно определить с помощью двух способов: вычислив несущую способность грунта и определив степень его деформации. Более простым считается первый метод.

При строительстве дома первой начинается строиться фундаментная основа. Но к её проектированию приступают на последнем этапе. Основная роль фундамента – равномерное распределение нагрузки строения на почву.

Предлагаю к просмотру полезное видео:

А её величину можно узнать только после определения типа используемых материалов и их веса. Перед началом расчёта следует:

  • Начертить схему всего строительного сооружения, обозначить на ней все простенки;
  • Определить, нужны ли подвальные помещения, рассчитать их глубину;
  • Определить высоту цокольной конструкции и тип используемого строительного материала;

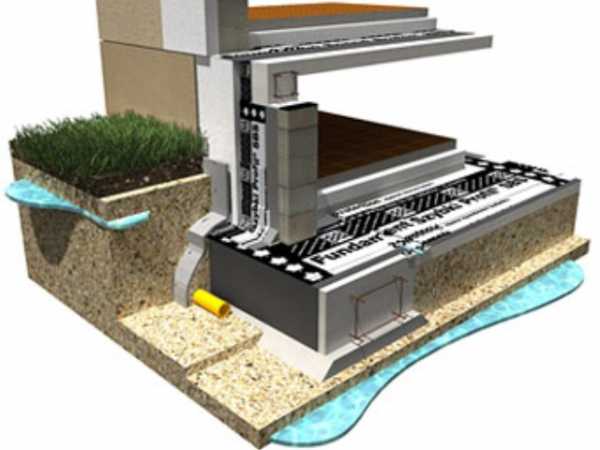

  • Выбрать тип и толщину утеплительных и гидроизолирующих покрытий для внутренних и наружных поверхностей;
  • Узнать вес применяемых строительных материалов;
  • На основании этих данных составить таблицу.

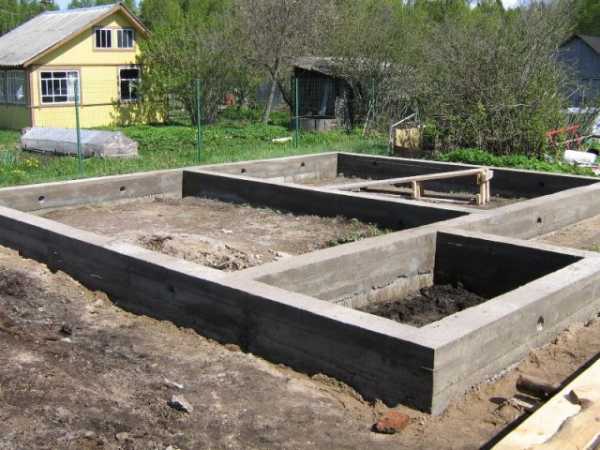

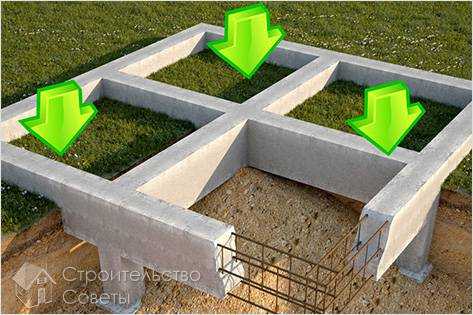

Расчёт ленточной фундаментной конструкции

Решая как рассчитать фундамент под дом, необходимо основываться на соответствующих нормативных документах и определённых методиках расчёта.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Учитывая характеристики грунта, уровень промерзания и расположение подземных вод подбирают размеры площади фундаментного основания.

Производя расчёты, следует также учитывать существующие нагрузки. Они могут носить постоянный или временный характер. К временным нагрузкам относятся нагрузки, которые создаёт ветер и снежный покров.

Для каждого конкретного региона они имеют различные значения. Величина постоянных нагрузок не изменяется с течением времени. К такой нагрузке относится вес строительного сооружения.

Производя расчёт площади фундаментной конструкции, следует учитывать, что на 1 см2 фундамента должна приходиться нагрузка, значение которой не превышает несущую способность почвы.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

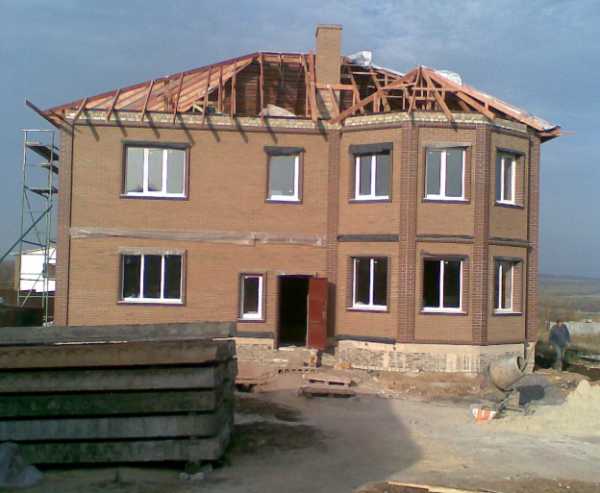

При расчёте также учитывается количество этажей, высота и габаритные размеры строения. Определяют характеристики и плотность почвы.

После этого переходят к расчёту величины постоянных нагрузок, которые создают стены, перекрытия и кровля. После уточнения полученных размеров начинают возводить основание в соответствии с используемой технологией.

Последовательность проведения работ

Технологический процесс возведения ленточной фундаментной конструкции включает в себя следующие этапы:

  • Производятся подготовительные работы. Размечается строительный участок;

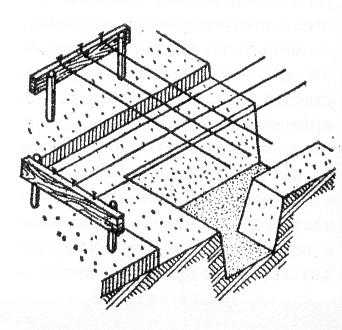

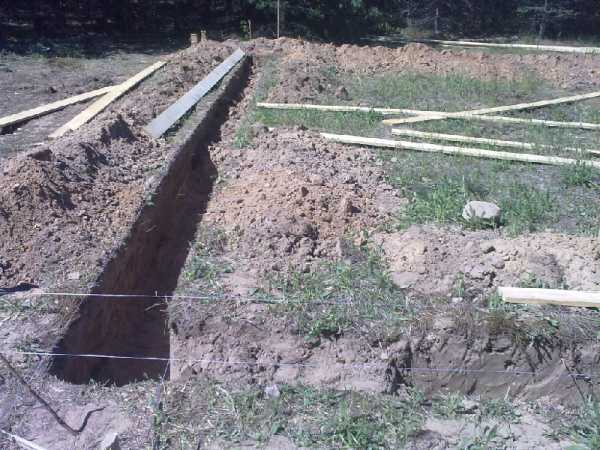

  • Роются траншеи и обустраиваются;

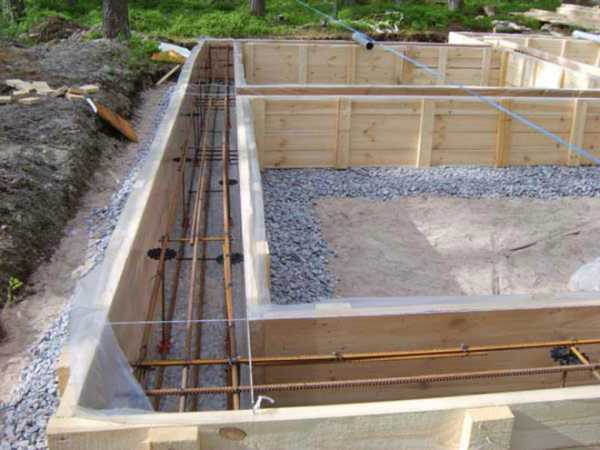

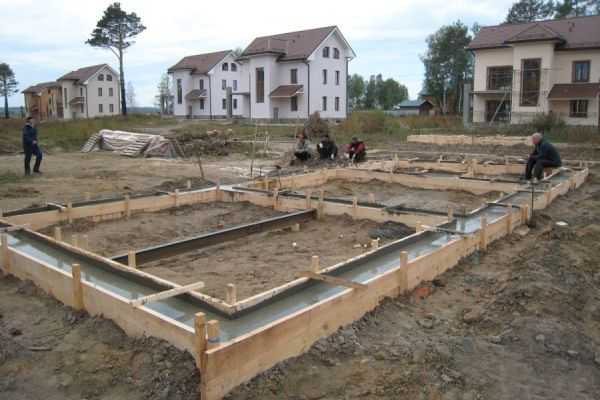

  • Изготавливается и монтируется деревянная опалубка;
  • Монтируется и крепится арматура;

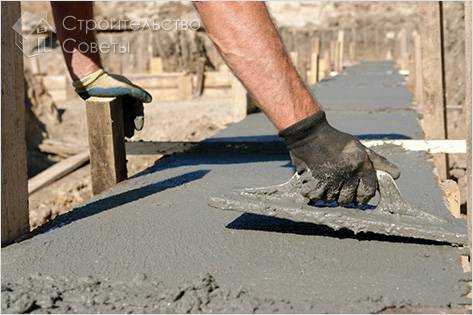

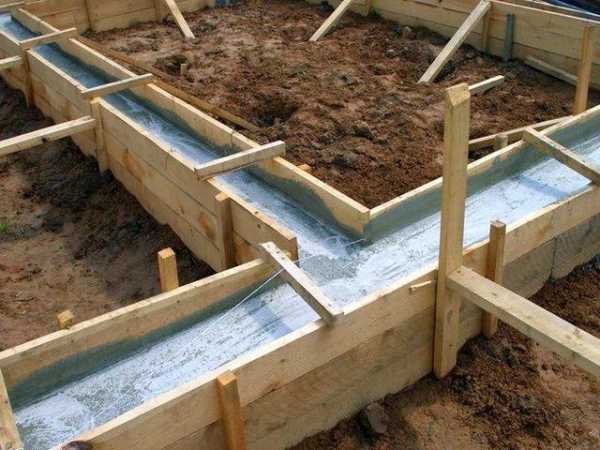

  • Производится заливка бетонного раствора;
  • Обустраивается гидроизоляционное покрытие;
  • Осуществляется засыпка почвы.

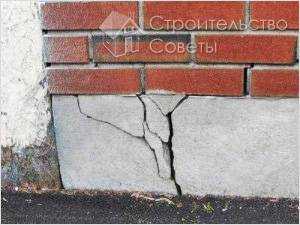

Осадка фундаментной основы

Одним из наиболее распространённых дефектов фундаментной основы является её проседание. Подобный дефект не имеет чётких закономерностей и может проявиться неожиданно.

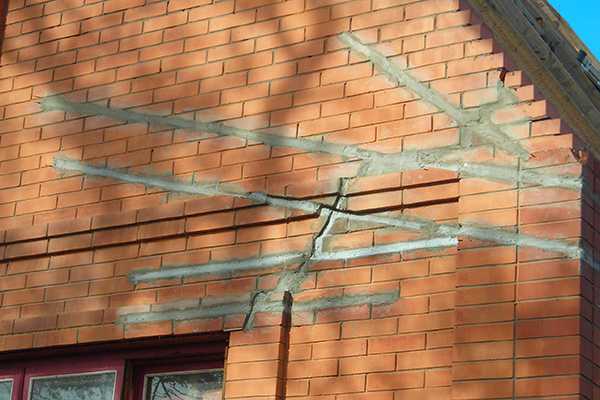

В результате этого строительное сооружение начинает разрушаться, на стенах могут появиться трещины.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

При морозном пучении почва опускается, и основание может просесть. Осадка происходит при вертикальном смещении фундамента.

Причиной её возникновения могут быть:

  • Некачественная закладка основания;
  • Желание сэкономить денежные средства;
  • Использование некачественных строительных материалов.

Для того, чтобы остановить осадку фундаментной основы необходимо:

  • Нанести защитное покрытие на поверхность фундамента для исключения воздействия влаги;
  • Обустроить вентиляционную систему, способствующую самостоятельному испарению жидкости;
  • Изготовить отмостку в наклонной плоскости фундамента;
  • Установить систему, позволяющую осуществлять качественный слив воды с крыши строительного сооружения.

sdelai-fundament.ru

Как рассчитать фундамент для дома

Строительство фундамента — важный и ответственный этап при возведении дома. От того, насколько грамотно определены размеры и правильно сделан расчет, зависит качество монтажа и долговечность конструкции. Чтобы рассчитать фундамент, нужно вычислить нагрузку на основание и грунт, а также определить опорную площадь конструкции.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Какой фундамент выбрать для загородного дома

Сегодня существуют различные типы фундаментов, среди которых столбчатый, ленточный, свайный, винтовой, ростверковый и монолитный. Для строительства большого деревянного коттеджа и дачного дома с подвалом или цокольным этажом выбирайте ленточный тип. Он отлично выдерживает высокие нагрузки и подходит для жидкой и глинистой почвы, для неоднородного и плотного грунта, для большой глубины промерзания.

Для строительства дома или бани без подвала или цокольного этажа можно выбрать фундамент на сваях или столбах. Он подходит для большинства типа почв, в том числе для торфа и болотистой местности. Такой тип используют при подвижном и нестабильном грунте, быстро меняющемся климате, повышенном уровне подземных вод. Конструкция легко выдерживает сильные нагрузки и постепенные сдвиги грунта.

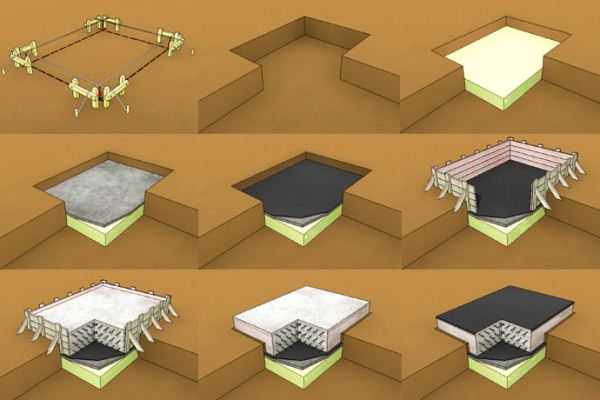

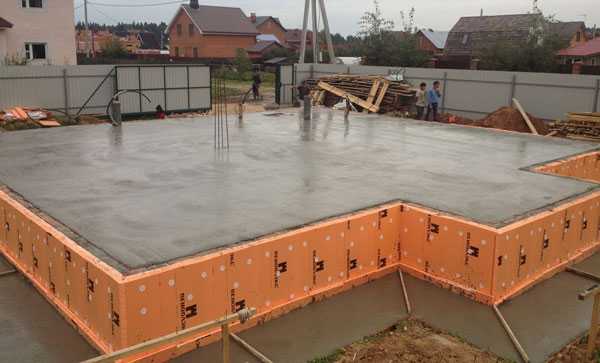

Монолитный или плитный фундамент — надежная и прочная основа, которая отлично подходит для строительства основательного и просторного деревянного коттеджа с невысоким подвалом или цокольным этажом. Конструкция подходит для каждого типа грунта и почвы.

Наиболее оптимальным вариантом для строительства загородного дома сегодня считается ленточный фундамент. Подробнее о нем и других видах оснований читайте по ссылке http://marisrub.ru/uslugi/montazh-fundamentov/. А в этой статье мы узнаем, как правильно рассчитать фундамент.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Как рассчитать основную нагрузку

Нагрузка на грунт и фундамент представлена постоянными и переменными нагрузками. К последним относят ветер и снег. К первым вес дома, коттеджа или бани вместе с фундаментом и кровлей. Кроме того, важно рассчитать эксплуатационную нагрузку. Это количество людей, которые регулярно находятся в помещении, мебель и оборудование. Таким образом, среди элементов постоянной нагрузки выделяют:

Нормы СНиП II-3-79 предлагают показатели удельного веса стройматериалов, которые помогут рассчитать примерный вес дома и нагрузку на фундамент. Параметры указаны в таблице. Брать лучше больший удельный вес, чтобы был запас.

Удельный вес дома

Удельный вес и нагрузка отдельных элементовУдельный вес
Материалы фундамента (на 1м3)кг/м3
Бетон, железобетон2200- 2500
Кирпич, бутобетон1880-2200
Бутовый камень1600-1800
Тип стен (на 1м2)кг/м2
Бревенчатые и из бруса70-100
Деревянные, каркасные и панельные30-50
Тип перекрытия (на 1 м2)С плотностью до 200 кг/м3С плотностью 200-500 кг/м3
Цокольное по деревянным балкам100-150200-300
Чердачное по деревянным балкам70-100150-200
Железобетонное монолитное500
Тип кровликг/м2
Черепица60-80
Рубероид в два слоя30-50
Сталь в листах20-30

Чтобы получить расчет всей конструкции, удельный вес материалов умножают на объем конструкции. Полученный результат умножают на коэффициент надежности по нагрузке. Значения коэффициента представлены в следующей таблице.

Коэффициент надежности конструкции и грунта

Бетонные конструкцииС плотностью выше 1600 кг/м3С плотностью равной или ниже 1600 кг/м3
1,1В заводских условияхНа стройплощадке
1,21,3
Металлические конструкции1,05
Монтаж фундамента на грунтеНасыпнойВ природном залегании
1,151,1

Чтобы правильно сделать расчет нагрузки, нужно учитывать и временные элементы, к которым относится снег. Снеговую нагрузку определяют в зависимости от региона строительства.

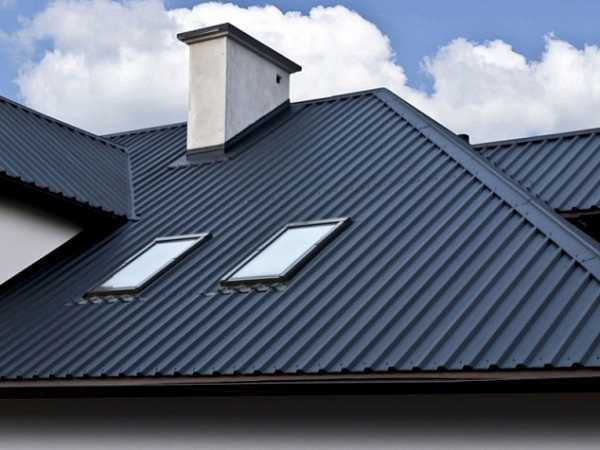

Как рассчитать снеговую нагрузку

Чтобы сделать расчет снеговой нагрузки, умножают площадь кровли на вес снегового покрова, который зависит от местности строительства. Подробнее с нормами для каждого региона вы можете ознакомиться в описании СНиП 2.01.07-85. Там же в приложении вы найдете карту снеговой нагрузки для России.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Карта снеговой нагрузки России

Для полного расчета нагрузки снега используют следующую формулу:

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

S=Sр×к,

где S – снеговая нагрузка;

Sр – расчетный вес снега на 1 м2 горизонтальной поверхности земли;

к – коэффициент наклона кровли. Коэффициент наклона кровли до 25 градусов равен единице, от 25 до 60 градусов составляет 0,7, а при уклоне свыше 60 коэффициент не учитывают.

Чтобы упростить расчет, можно использовать примерный вес снега, который составляет около 100 кг/м3, а в мокром состоянии достигает 300 кг/м3. Однако учтите, что полученный результат будет не точным, что опасно для строительства фундамента.

Как рассчитать вес и габариты основания

Чтобы сделать расчет общей нагрузки, нужно сложить вес дома, снеговую нагрузку и массу фундамента. Сначала вычисляют размеры конструкции. А чтобы упростить расчет, составляют проект или схему. Затем нужно рассчитать глубину заложения, которая зависит от типа грунта. Для непучинистого вида и песка уровень заложения составляет свыше 1,5 метров. При суглинке и глине основание должно лежать не выше уровня промерзания.

Толщину фундамента определяют в зависимости от различных параметров. Как правило, она составляет 0,3 — 0,4 метра. Но если вы планируете обустройство подвала или цокольного этажа, размер может быть другим. Подробные размеры конструкции с подвалом представлены ниже в таблице.

Размеры фундамента

Материал фундаментаДлина стеныГлубина подвала
2 м2,5 м
Толщина стеныШирина подошвы (основы)Толщина стеныШирина подошвы (основы)
(мм)
Монолитный бетон (плита)До 3 м200300200400
Свыше 3 м250400250500
Блоки из бетонаДо 3 м
Свыше 3 м300500300600
БутобетонДо 3 м400500400600
Свыше 3 м500600500800
Бутовый каменьДо 3 м600800600900
Свыше 3 м7509007501050
КирпичДо 3 м380640380770
Свыше 3 м510770510900

Чтобы рассчитать вес фундамента, объем конструкции умножают на удельный вес. Затем складывают все полученные показатели, среди которых вес дома и фундамента, снеговая нагрузка.

Главное условие для функционирования фундамента в том, что удельная нагрузка на грунт должна быть меньше расчетного сопротивления на 15-20%. Удельное давление вычисляют при помощи деления общего веса дома на площадь основания (подошвы грунта). А размеры расчетного сопротивления вы найдете в таблице, так так они зависят от типа грунта.

Расчетное сопротивление грунта

Глинистые почвыТвердыеТекучиеКоэффициент пористости
Супеси30,5
2,520,7
Суглинки32,50,5
2,51,80,7
211
Глины640,5
530,6
320,8
Песчаные почвыПлотныеСредней плотности
Крупный песок65
Средний песок54
Мелкий песок малой влажности43
Мелкий песок, насыщенный влагой32
Пылеватый песок малой влажности32,5
Пылеватый песок средней влажности21,5
Пылеватый песок высокой влажности1,51

Расчетное сопротивление должно быть больше удельного давления (нагрузки). Тогда расчет выполнен правильно! Если расчет показывает, что нагрузка больше, измените размеры основания и увеличьте опорную площадь. Для ленточного фундамента следует расширить ленту, а для столбчатого нужно увеличить диаметр и число столбов. Когда вы измените параметры и размер, сделайте расчет снова!

Как рассчитать количество бетона

Чтобы правильно рассчитать бетон для плитной конструкции, нужно умножить площадь бетонной плиты на толщину. Площадь плиты под дом 6Х6 метров составляет 36 м2, а минимальная толщина изделия при этом равна 0,1 метров. Таким образом, расход бетона при минимальной толщине плиты для фундамента под дом 6х6 = 36 х 0,1 = 3,6 м3. А интересные проекты деревянных домов 6х6 вы найдете здесь.

Для столбчатого основания расчет делают, исходя из площади поперечного сечения и высоты столбов. Площадь поперечного сечения столба = R2 х 3.14, где R — радиус изделия. Площадь умножаем на высоту и получаем расход бетона на один столб. Чтобы рассчитать бетон на целый фундамент, полученный результат умножают на общее число столбов.

Для расчета бетона на ленточный фундамент умножают ширину, высоту и суммарную длину ленты. Ширина ленты составляет в среднем 20-40 сантиметров. Высота включает глубину заложения и надземную часть. Это примерно около двух метров. В суммарную длину ленты входит периметр внешних стен и длина ленты под внутренними стенами. Для дома 6х6 метров общая длина составит 30 метров. Если ширина ленты равна 0,4 метрам, а высота — двум, то расход бетона для ленточного фундамента = 0,4 х 2 х 30 = 24 м3.

Если вы затрудняетесь сделать расчет и сомневаетесь в его правильности, обращайтесь к профессионалам! Мастера “МариСруб” исследуют грунт и составят проект конструкции, быстро и надежно рассчитают фунадмент, проведут монтаж и другие необходимые работы! Выполняем возведение фундамента и строительство деревянных домов под ключ.

blog.marisrub.ru

Как рассчитать фундамент для дома: советы и рекомендации

Строительство дома всегда начинается с фундамента. От того, насколько качественно и правильно он сделан, во многом зависит надежность и долговечность здания. Основание дома должно строиться с учетом типа грунта, глубины грунтовых вод, угла наклона почвы, основного строительного материала здания, типа постройки, веса и объема дома. Фундамент нужно рассчитать с учетом всех составляющих, а затем начинать его монтаж. О том, как рассчитать фундамент, можно узнать в специальной строительной литературе, или прибегнуть к помощи проектно-строительной организации.

Роль фундамента в строительстве

Устойчивость и прочность любого дома зависит от надежности фундамента. Его роль в строительстве любого здания велика. Затраты на монтаж фундамента могут достигать 20% всего бюджета строительства. При этом любые ошибки, сделанные на начальном этапе, не поддаются исправлению. Если неправильно сделанную кровлю или стены еще можно как-то переделать, то основание здания исправить практически невозможно. Поэтому при проектировании дома, нужно с особым вниманием отнестись к закладке фундамента, его виду и материалам.

Возведение фундамента является одним из самых важных и ответственных этапов строительства сооружения

Какую конструкцию основы выбрать

Выбор типа фундамента основан на виде возводимого здания. Кроме того, важны тип грунта, глубина промерзания почвы и расстояние до уровня грунтовых вод. Имея данные о строении и о земле, на которой оно будет возводиться, можно выбирать тип самого фундамента.

При строительстве частного дома выбирается один из четырех основных типов основания:

  1. Столбчатое.
  2. Свайное.
  3. Ленточное.
  4. Плитное.

Какие нагрузки влияют на фундамент?

На фундамент дома влияют различные нагрузки: постоянные и временные, возникающие в силу каких-либо обстоятельств.

В общем виде все типы нагрузок на фундамент можно классифицировать по четырем основным направлениям:

Важное место в проектировании основания для будущей постройки занимает расчет площади подошвы
  • масса всех элементов конструкции возводимого дома;
  • так называемая полезная масса, состоящая из всех предметов мебели и интерьера, которые будут находиться в здании;
  • фундаментальные нагрузки или масса самого фундамента;
  • временные нагрузки, которые зависят от климатических условий местности, где строится здание – количество осадков в виде дождя и снега, сила и скорость ветра.

Как высчитывается нагрузка на фундамент?

Нагрузка на фундамент рассчитывается исходя из двух данных: нагрузки дома и нагрузки самого фундамента. Расчет нагрузки дома ведется исходя из данных веса стен, перекрытий, кровли, а также внутреннего обустройства, мебели, всех предметов интерьера, жильцов и возможных осадков в виде снега. Зная основные строительные материалы дома и его размеры, можно достаточно точно рассчитать массу здания. Существуют специальные таблицы, которые указывают массу одного квадратного метра стены или кровли, выполненных из разных материалов.

Нагрузка фундамента рассчитывается перемножением объема фундамента на плотность материала, из которого он сделан.

Площадь и вес фундамента

Зная общую нагрузку здания, необходимо рассчитать минимальную площадь основания фундамента каждому строению. В расчете учитываются сопротивление грунта под фундаментом, а также коэффициент зависимости типа здания и грунта под ним. Площадь основания должна быть больше полученного значения. В ленточном основании необходимо ширину фундамента умножить на длину всей ленты и сравнить с расчетным значением.

Зависимость выбора типа фундамента от вида грунта

Вес фундамента рассчитывается путем перемножения объема всех его составляющих на удельный вес одного кубического метра бетона.

Как рассчитать бетон для фундамента

Бетон – это универсальный вид строительного материала, который чаще всего используется при заливке фундамента. Его можно приготовить самостоятельно, соблюдая пропорции цемента, песка, щебня и воды, или использовать готовую смесь. Чтобы заказывать готовый бетон, нужно точно рассчитать необходимое его количество для монтажа фундамента, а для этого следует разобраться, как рассчитать куб бетона.

О том, как рассчитать фундамент под дом, существует множество публикаций. Нужно учитывать, что каждое основание здания может иметь свою сложную конструкцию. Следует разбить фундамент на составляющие, а затем сложить их объем. Необходимо сделать расчет глубины заложения фундамента, измерить ширину и длину каждой части.

Помимо бетона, в состав фундамента включается арматура, которая занимает от 5 до 10% всего объема конструкции. Количество бетона можно уменьшить на 5% от общего объема основания здания или перестраховаться, не занижая количество.

Как посчитать фундамент разной конструкции, следует рассматривать по-отдельности.

Расчет кубатуры ленточного основания

Ленточный фундамент укладывается достаточно просто и имеет надежное основание. Его используют для частного и малоэтажного строительства. Рассчитывать фундамент дома с ленточным основанием несложно. Он имеет прямоугольное сечение, поэтому в расчете нужно ширину фундамента умножить на высоту, а затем на общую длину. Следует учитывать, что часть основания залегает под землей, а часть – возвышается над грунтом. В расчете объема нужно складывать обе составляющие. Причем высота ленты должна быть как минимум вдвое больше ее ширины.

Рассчитать фундамент по несущей способности грунта очень просто, несмотря на видимую сложность и большой объем

Часто, ленточный фундамент под несущие и простые стены монтируется разной глубины и ширины. Это нужно учитывать при расчете общего объема. Можно использовать калькулятор ленточного фундамента, где учитываются все составляющие основания со своими размерами.

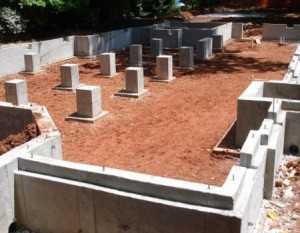

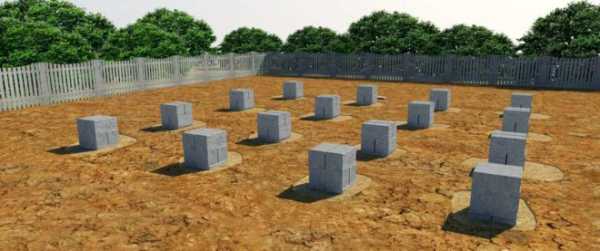

Расчет кубатуры столбчатого основания

Столбчатый тип фундамента делается двумя способами: в виде свай или в заранее подготовленные скважины с арматурой заливается бетон. Столбики бывают круглой и прямоугольной формы, поэтому объем бетона столбчатого основания рассчитывается с применением двух формул. При прямоугольном сечении каждый столб рассчитывается по типу ленточного фундамента. Полученная величина умножается на количество свай и получается необходимый объем бетона.

Объем свай круглой формы считается по формуле, где сначала находится площадь основания, а затем полученная величина умножается на длину столба. Площадь рассчитывается как число Пи, умноженное на квадрат радиуса столба. Суммируется объем всех столбов и находится необходимое количество бетона для столбчатого фундамента здания.

Расчет кубатуры для плиточного основания

Фундамент в виде монолитных бетонных плит используется в строительстве зданий без подвала, а также расположенных на сложных грунтах. Такое основание имеет большую несущую способность. Расчет необходимого количества бетона плиточного фундамента очень прост: нужно ширину основания умножить на длину, и полученную площадь перемножить с толщиной плиты.

Плитный фундамент закладывается на глубину, зависящую исключительно от толщины монолитной плиты

Иногда плиточное основание предполагает наличие ребер жесткости. В таком случае, нужно рассчитать объем каждого из них и сложить с объемом плиты.

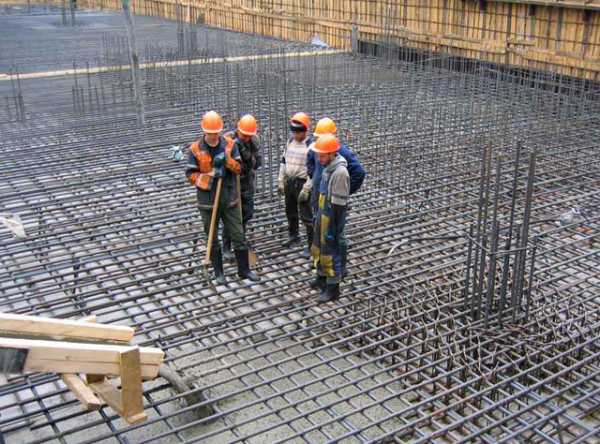

Как определить количество арматуры и проволоки

Монтаж фундамента обязательно предполагает наличие в нем арматуры. Бетон сам по себе обладает высокой устойчивостью на сжатие. В то же время, он слаб при растяжении. Грунт под фундаментом вспучивается, что приводит к растрескиванию бетона и ослаблению конструкции фундамента. Потому так важно, чтобы в нем был армирующий пояс, включающий продольные и поперечные прутья. Соединение вертикальных и горизонтальных прутьев происходит с помощью вязальной проволоки. На одно соединение расходуется примерно 40 см такой проволоки. Рассчитав количество арматуры для фундамента, рассчитывается количество соединений и расход проволоки.

Количество арматуры зависит от типа фундамента, грунта, а также габаритов самого здания. Существуют специальные строительные требования – СНиП 52-01-2003. С их помощью подбирается класс арматуры, сечение и рассчитывается ее количество.

О том, как рассчитать армопояс каждого типа фундамента, следует почитать отдельно. Каждый вид основания характеризуется своими особенностями и требованиями.

Основной причиной трещин и разрушений стен дома является неравномерная осадка фундамента

Количество арматуры для ленточного основания

В ленточном фундаменте наиболее уязвимой на разрыв является продольная сторона основания, поэтому особое внимание уделяется именно продольному армированию.

Для ленточного фундамента применяется три способа продольного армирования:

  • армирование четырьмя стержнями;
  • армирование шестью стержнями;
  • армирование восемью стержнями.

Количество стержней зависит от пучинистости грунта, ширины и глубины фундаментной ленты. Минимальная толщина продольного прута составляет 10-15 мм, а поперечного – от 6 мм. Шаг арматурной решетки оптимально делать не более 15 см.

Количество арматуры для столбчатого основания

Столбчатый фундамент принято армировать прутом диаметром 10 мм. Главную несущую роль выполняет вертикальная арматура, которая должна иметь ребристую поверхность. Горизонтальные прутья используются для создания единого каркаса, поэтому могут быть гладкими, а их диаметр может составлять всего 6 мм.

При расчете столбчатого фундамента таким образом подбирают количество столбов

На один столбик диаметром 20 см и высотой 2 м понадобится:

  • рифленой арматуры диаметром 10 мм: 4 * 2,3 м (с учетом ростверка) = 9,2 м;
  • гладкой арматуры диаметром 6 мм: 3,14 * 0,2 м (длина окружности столбика) * 4 (количество горизонтальных прутьев) = 2,512 м;
  • вязальной проволоки: 16 (количество соединений) * 0,4 м = 6,4 м.

Количество арматуры для монолитного основания

При монтаже монолитного фундамента используется две параллельные арматурные сетки: по низу и верху плиты. Между собой они соединяются вертикальными стержнями в местах пересечения продольных и поперечных прутков сетки. Оптимальный размер ячеек решетки – 20*20 см. В монолитном фундаменте используется рифленая арматура диаметром 12 мм. Рассчитывая количество арматуры, необходимо делать запас на соединение продольных прутков, если длина фундамента отличается от длины арматуры. То же касается и поперечных соединений.

Как рассчитать стоимость фундамента

Имея готовый проект дома и зная расход всех материалов, можно понять, как правильно рассчитать фундамент.

Затраты включают в себя следующие статьи:

  • стоимость всего строительного материала: бетона, арматуры, соединительной проволоки, опалубки;
  • земляные работы по подготовке основания для монтажа фундамента;
  • транспортные расходы на доставку необходимых стройматериалов;
  • работа по монтажу фундамента, в том числе аренда спецтехники.

Рекомендации

Достаточно часто для строительства домов, бань, саун или бассейнов несложной архитектуры можно использовать разные типы фундамента. Прежде чем утверждать проект, можно провести предварительную калькуляцию стоимости фундаментов разных типов. Для этого следует сделать расчет количества блоков, расчет кирпича на цоколь, расчет бетона, арматуры, готовых железо-бетонных свай. Зная стоимость каждого вида материалов и их расход, нужно провести сравнительный анализ и выбрать наиболее экономичный вариант. При этом состояние грунта и архитектура здания должны позволить использовать выбранный тип фундамента.

pobetony.expert

Расчет фундамента - подробная инструкция + видео

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Доброго времени суток дорогие читатели!

Фундамент – основа вашего дома. Каким вы сделаете фундамент, таким и будет ваш дом. Если вы не правильно рассчитаете фундамент для дома, то соответственно он долго стоять не будет.

В этой статье вы найдете нужную информацию о фундаментах:

- как правильно сделать фундамент под дом,

- на какую глубину его заложить,

- как рассчитать ширину подошвы фундамента,

- какую нагрузку может выдержать фундамент от здания и многое другое.

ВИДЕО НА ЭТУ ТЕМУ ВЫ НАЙДЕТЕ В КОНЦЕ СТАТЬИ.

Самые распространенные фундаменты: ленточные, столбчатые, плитные и их производные.

Цель любого фундамента – выдерживать нагрузку от здания или сооружения, распределять ее и передавать нагрузку на основание (грунт).

Если грунт не выдерживает нагрузку от здания (болотистая местность), то перед началом строительства фундамента, можно сделать частичную замену грунта на более прочный, к примеру, засыпать граншлаком, (который со временем превращается в бетон), или использовать сваи.

Выбор того или иного фундамента в основном зависит от вида грунта и от глубины залегания грунтовых вод.

Подошва фундамента – это нижняя плоскость фундамента, которая опирается на грунт.

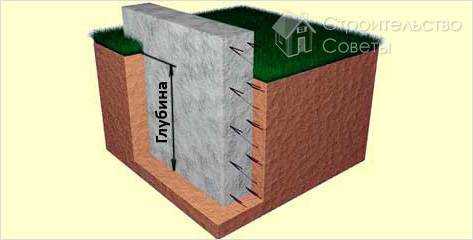

Глубина заложения фундамента – определяется как расстояние от поверхности земли (грунта), до подошвы фундамента. В основном глубина заложения фундамента зависит от двух факторов: уровень грунтовых вод и глубина промерзания грунта.

Если все нюансы и тонкости при заложении фундамента учтены, то это отразится на долговечности вышестоящего здания!

Помните, что затраты на заложение фундамента составляют от 15 до 25% и более, в зависимости от вида грунта, его промерзания и глубины грунтовых вод.

Если сэкономить на фундаменте не там где надо, то его переделывание и устранение ошибок будет очень затратно, а в некоторых случаях (как показывает практика) невозможно!

.

.

Подготавливаем участок в том месте, где будет стоять будущий дом. Очищаем участок от кустов, деревьев. Если верхний слой состоит из хорошей плодородной земли, то ее можно снять и перевести в то место, где она не будет мешать.

Желательно отвести поверхностные воды (осадки) в сторону, чтобы не затопляли строительную площадку.

Разметку фундамента начинают с разбивки плана дома в натуре. В проекте (на генплане) обычно указано к чему необходимо привязать дом. Чаще всего дом привязывают к дороге или к соседним зданиям.

В первую очередь размечаем, где будут находиться наружные стены дома. Для разметки лучше всего использовать деревянные или металлические колышки и капроновый шнур.

Итак: размечаем контур здания и забиваем по углам колышки.

Потом необходимо сделать обноску вокруг будущего здания. Обноска невероятно облегчают строительство на ранних стадиях! Если вы не хотите ее ставить, то можете не ставить, вы все равно сделаете все правильно. Но, как показывает практика, обноска значительно экономят время при дальнейшем заложении фундамента и строительстве цоколя.

Обноска – это два колышка к которым прибита ребром доска.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Для удобства забиваем обноску на расстоянии от края будущего котлована, на расстоянии от 2 до 5 м. С таким расчетом,  чтобы обноска не мешала работе тяжелой техники:

- экскаватору, который будет копать котлован,

- монтажному крану, который будет монтировать фундаментные блоки и плиты.

- нормальный подъезд миксера и тому подобное.

Иногда обноску делают сплошную – по всему периметру дома, но это не совсем удобно. Самый лучший вариант сделать обноску из небольших элементов похожих на маленькую скамеечку.

Обноску обычно располагают таким образом, чтобы на ней можно было отметить все оси.

Высота обноски – чаще всего делаем выше грунта на 500 – 600 мм. Можно сделать и повыше, к примеру на 100 – 150 мм выше будущего пола первого этажа.

Далее в доски обносок забиваем гвозди и натягиваем капроновый шнур (или тонкую проволоку) по осям стен здания.

Некоторые пренебрегают осями и используют за основу края наружных стен здания (или капитальных стен). Делать так не рекомендую, так как можно легко ошибиться.

Если будете все размечать от ОСЕЙ, то никогда не ошибетесь.

Когда оси пересекаются между собой образуется  прямой угол (90 градусов). Если пренебречь прямым углом, то получится кривой дом. Это вылезет при устройстве кровли и полов. Визуально можно заметить, что дом построен не ровно (без прямого угла), в первую очередь это видно на кровле дома!

Как сделать легко прямой угол – для проверки углов, можно использовать “Египетский треугольник”. От пересечения осей откладываем в одну сторону 3 м и в другую сторону от пересечения осей (перпендикулярно) откладывают 4 м (можно привязать узелок или кусочек проволоки). После этого соединяют первый и последний узлы рулеткой, должно получиться 5 м (квадрат гипотенузы).

Если тяжело проверить прямой угол, то самый лучший вариант померить диагонали. Диагонали должны быть одинаковыми по размеру.

Планировка площадки - желательно “отстрелять” площадку с помощью нивелира и узнать самую низкую и самую высокую точки (планировка площадки) и принять одну из отметок за исходную. Благодаря планировки площадки вы узнаете в каком месте необходимо больше копать, а в каком меньше.

Если нет нивелира, то можно использовать обычный гидроуровень (тонкая, прозрачная шланга, наполненная водой). На доске обноски делаем отметку карандашом (или забиваем гвоздь) и переносим эту отметку с помощью гидроуровня на другие обноски. В результате получается по периметру горизонтальная плоскость от которой можно отмерять глубину котлована или траншеи.

Когда мы будем отмерять глубину котлована (или траншеи) от горизонтальной плоскости, то и сам котлован внизу будет иметь ровную (горизонтальную) поверхность. Другими словами низ котлована будет ровный.

Итак: от осей откладываем параллельно с двух сторон края будущего фундамента. Натягиваем два капроновых шнура по краям фундамента и переносим на грунт с помощью обычного песка. То есть посыпаем руками песок прямо на капроновый шнур и на земле (на грунте) вырисовывается контур наружного и внутреннего края фундамента.

Затем сматываем капроновые шнуры, чтобы не мешали копать.

Полностью обноски убирают только после того, когда строители построят цоколь дома.

.

.

Котлованы (траншеи) чаще всего копают экскаватором. Форма котлована (траншеи) зависит от вида грунта и его глубины. В плотных, не сыпучих, грунтах стенки траншей обычно вертикальные (если траншеи не глубокие и грунтовые воды далеко от подошвы фундамента) и они используются вместо опалубки.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости



Глубина траншеи без опалубки:

- Максимальная глубина траншеи с ровными вертикальными стенками в гравелистых и песчаных грунтах – 1 м.

- Максимальная глубина траншеи с ровными вертикальными стенками в супесях – 1,25 м.

- Максимальная глубина траншеи с ровными вертикальными стенками в глинах и суглинках – 1,5 м.

 Если необходимо выкопать траншею глубже тех размеров, которые указаны выше, тогда необходимо дополнительно ставить опалубку для укрепления стенок траншеи или копать траншеи с откосами.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

При заложении столбчатых фундаментов чаще всего выкапывают ямы квадратной или круглой формы. Ямы круглой формы с вертикальными стенками лучше всех устойчивы к обрушению стенок грунта. Даже в более агрессивной среде, когда уровень грунтовых вод высокий, стенки ям круглой формы более устойчивы к обрушению.

Ямы и траншеи для фундамента необходимо защитить от стока поверхностных вод. Если в траншеи (ямы) стекает вода с участка, то основание раскисает, разжижается и теряет несущую способность.

Можно отвести поверхностные воды, сделав канавы, отвалы и тому подобное.

Чтобы откосы траншеи не обваливались и основание не раскисало от атмосферных осадков, необходимо сразу же после выкапывания грунта закладывать фундамент. То есть, если выкопали траншею, то сразу необходимо делать фундамент.

Иногда выкапываем траншеи под половину дома. Заливаем ростверк, монтируем блоки выше уровня земли и засыпаем пазухи между блоками. Затем выкапываем вторую (оставшуюся) половину траншей и доделываем фундамент полностью. Этот способ применяем когда необходимо построить большой дом на маленьком участке.

Так как участок маленький, а будущий дом большой, то землю просто физически некуда деть!

Если вы выкопали траншею (котлован) и решили не сразу закладывать фундамент, а через какое – то время, то лучше всего полностью не докапывать траншею до проектных отметок на 10 – 15 сантиметров. Этот не докопанный грунт защитит дно траншеи от размокания и раскисания несущего грунта (во время осадков).

Непосредственно перед заложением фундамента, не докопанный грунт подчищается на нужные отметки.

Ни в коем случае нельзя досыпать обратно в траншею выкопанный грунт (в места случайного перебора)! Если грунт досыпать, то получиться в этом месте насыпной грунт. Из-за того, что досыпали в траншею грунт, будет неравномерная усадка фундамента и дом может лопнуть.

В местах случайного перебора грунта, яму можно засыпать песком (не более 100 мм), щебенкой, гравием и хорошо уплотнить. Так же в местах перебора грунта, яму в траншее можно заложить кирпичной кладкой или залить бетоном (самый лучший вариант).

.

.

Многие застройщики ошибочно считают, что чем глубже заложить фундамент, тем лучше. Застройщики полагают, что если подошва фундамента ниже уровня промерзания грунта это обеспечит надежную эксплуатацию фундамента.

Действительно, если подошва фундамента находиться ниже уровня промерзания грунта, то силы морозного пучения уже не могут давить на фундамент снизу вверх, то есть поднимать фундамент. Однако, не стоит забывать про боковое касательное морозное пучение грунта, которое действует на боковые поверхности фундамента.

Боковое касательное морозное пучение грунта, может вырвать фундамент из грунта, отделив его верхнюю часть от нижней. Такое бывает, если фундамент сделан из кирпича, камня или небольших блоков, особенно под легкими домами (деревянные дома, облегченные каркасные дома и тому подобное).

Для того чтобы избежать разрушения фундамента (сделанного из кирпича, камня или небольших блоков) на пучинистых грунтах, нужно не только заложить фундамент под жилой дом ниже уровня промерзания грунта, но также погасить силы бокового касательного морозного пучения грунта.

Для этого можно утеплить отмостку карамзитом, пенопластом или пумпаном.

Если же вы не будете делать утепленную отмостку, тогда можно связать стены фундамента (сделанного из кирпича, камня или небольших блоков) с помощью металлического каркаса. Каркас закладывают на всю высоту фундамента, связывая нижнюю и верхнюю часть между собой.

Можно и не использовать металлический каркас, тогда стены фундамента необходимо выкладывать снизу широкие, а к верху постепенно сужающиеся. Это значительно ослабит силы бокового касательного морозного пучения грунта.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

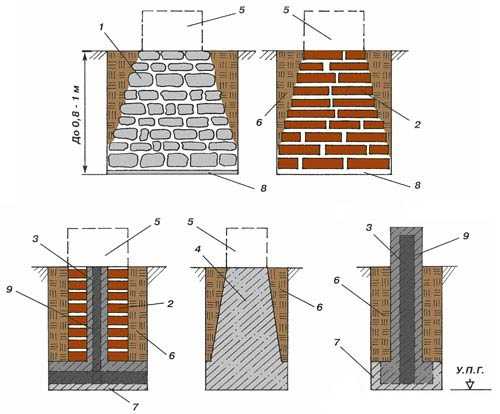

Рисунок 3.1 Ленточные и столбчатые фундаменты, в пучинистых грунтах.

1- наклонные стены бутовой кладки; 2 – кладка из забутовочного кирпича; 3 – сердечник сделанный из железобетона; 4 – бетон; 5 – будущий цоколь; 6 – обратная засыпка грунтом; 7 – плита ж/б, опорная; 8 – плита бетонная; 9 – арматура; У.П.Г. – уровень промерзания грунта.

При возведении зданий и сооружений на крутопадающем рельефе необходимо брать во внимание возможный сдвиг, боковое давление грунта. Величина бокового давления грунта зависит от многих факторов (вид грунта, насколько крутой откос и тому подобное) и поэтому его достаточно сложно рассчитать.

Самый надежный фундамент на крутопадающем рельефе – ленточный, потому что он жестко связан между собой в поперечном направлении и продольном.

Столбчатый фундамент на крутопадающем рельефе необходимо жестко связывать поверху. Для связи лучше использовать железобетонный монолитный пояс, тогда все конструктивные элементы фундамента будут работать как единое целое.



1) Уровень промерзания грунта.

2) Высоту грунтовых вод.

3) Состав (вид) несущего грунта, на котором будет находиться фундамент дома (здания, сооружения).

Если зимой грунтовая вода находится ниже уровня промерзания грунта больше чем на 2 м, то для многих грунтов (мелкие и пылеватые пески, твердые глинистые грунты) глубина заложения фундамента рассчитывается без учета уровня промерзания грунта.

Другими словами – уровень грунтовых вод находится далеко от уровня промерзания грунта (более чем на 2 м), соответственно грунт относительно сухой и пучиниться не будет. Это значительно удешевит строительство фундамента!

А если грунтовая вода находиться близко к уровню промерзания грунта (до  2 м), то грунт (глинистые грунты, пески мелкие и пылеватые) насыщен водой и при морозе будет пучиниться. Поэтому когда грунтовая вода близко, грунт влажный. Фундамент необходимо закладывать с учетом промерзания грунта, то есть подошва фундамента должна находиться не выше (лучше чуть – чуть ниже) уровня промерзания грунта.



Минимальная глубина заложения фундамента.

Минимальная глубина заложения подошвы фундамента в сухих грунтах (мелкие и крупные пески, твердые глины) – 0,7 м.

Минимальная глубина заложения подошвы фундамента во влажных грунтах (мелкие и пылеватые пески, пластичные глинистые грунты, лессовидные суглинки просадочные) – 1,2 м.

Минимальная глубина заложения подошвы фундамента для дома, который имеет подвал. Подошву фундамента закладывают ниже уровня пола в подвале минимум на – 0,4 м.



Таблица 3.1 На какую глубину необходимо закладывать фундамент.

№ п/пНесущие грунты в пределах глубины промерзания.Расстояние от глубины промерзания грунта до уровня грунтовых вод.Глубина заложения подошвы фундаментов для возведения одноэтажных и двухэтажных зданий.

1

Скальные и полускальне грунтыНе имеет значения.Не имеет значения, не зависит от глубины промерзания грунта

 2

Крупные и средние пески, пески гравелистые, крупнообломочные грунты.Не имеет значения.Не зависит от глубины промерзания грунта, но не меньше 0,5 м.

  3

Пылеватые и мелкие пески, глины (влажные при замерзании становятся пучинистыми грунтами), суглинки, супеси.Более чем на 2 м.Не зависит от глубины промерзания грунта, но не меньше 0,5 м.
Менее чем на 2 м.Не менее 3/4 глубины промерзания грунта, но не меньше 0,7 м.
Уровень грунтовых вод выше уровня промерзания грунта.Не менее глубины промерзания грунта.



Для определения уровня промерзания грунта в вашей местности можно воспользоваться картой (смотрите ниже).

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Рисунок  2.2. Глубина промерзания грунтов в сантиметрах.

.

Как самостоятельно определить уровень грунтовых вод и состав грунтов.

Определить уровень грунтовых вод достаточно просто: необходимо выкопать на строительном участке (на котором будет стоять будущий дом) шурф – колодец. Размер колодца приблизительно 1 метр на 1 метр и глубиной около 2,5 -3 м.

Шурф-колодец необходимо защитить от стока в него поверхностных вод и осадков. Наиболее достоверную информацию об уровне грунтовых вод, вы сможете получить осенью или весной, когда уровень грунтовых вод самый высокий.

Чтобы уменьшить затраты на выкапывание шурфа, его можно выкопать к примеру в том месте где будет подвал.

Благодаря шурф-колодцу вы узнаете не только уровень грунтовых вод, но и еще состав грунта.

Чаще всего верхний слой – это  плодородный слой, его обычно снимают, так как он не равномерно просаживается из-за гниения органических остатков (растения, корни) и дом может лопнуть. Плодородный слой легко узнать, так как он более темный. Толщиной плодородный слой от 100 до 1000 мм и более.

Под плодородным верхним слоем находится естественный подстилающий грунт. Этот грунт (естественный подстилающий) несущий и воспринимает нагрузку от  подошвы фундамента и выше стоящего здания.

Если естественные подстилающие грунты – средние и крупные пески, гравелистые, то это надежное основание для вашего дома. Глубина заложения фундамента в таких грунтах минимальная – 0,5 м.

Если естественные подстилающие грунты – пылеватые и мелкие пески, супеси, глины, суглинки, необходимо брать во внимание уровень грунтовых вод. При высоком уровне грунтовых вод у этих грунтов снижается несущая способность.

Если естественные подстилающие грунты –  суглинки лессовидные, то при небольшой влажности они могут воспринимать достаточно большие нагрузки. При высоком уровне грунтовых вод, суглинки лессовидные могут проседать даже от своего собственного веса. Как же отличить этот не очень надежный грунт от других?

Довольно просто – его необходимо опустить в воду. В отличии от обычных глинистых грунтов, суглинок лессовидный распадается в воде значительно быстрее.

.

.

Все грунты могут воспринимать нагрузку от выше стоящего частного жилого дома (кроме илов и торфяников). Индивидуальные дома имеют относительно небольшой размер и вес.

Если несущая способность грунта слабая, то необходимо увеличить площадь подошвы фундамента для уменьшения давления на грунт.Чем больше площадь подошвы фундамента, тем меньше давление на грунт.

Чтобы правильно рассчитать ширину подошвы фундамента, необходимо знать два основных показателя – вес дома (с учетом снеговых нагрузок) и вид грунта (несущий грунт), на который будет опираться дом.

а) Вес дома – необходимо рассчитать вес дома полностью с учетом снеговых нагрузок, мебели в доме (на втором этаже). Делается это очень легко, примерно за полчаса вы сможете посчитать полностью вес своего будущего дома.

б) Вид несущего грунта – все грунты разные и имеют разную несущую способность. Когда вы узнаете вид грунта, на котором будет стоять ваш будущий дом, вы сможете определить несущую способность этого грунта по таблице 4.1 (смотрите ниже).

К примеру каменистые грунты имеют самую высокую несущую способность: 5,0 – 6,0 кг/см2, а глины пластичные имеют слабую несущую способность: 1,0 – 3,0 кг/см2.

Таблица 4.1  Расчетные сопротивления грунтов и их виды.

 № п/п                       Виды грунтов                  кПа               кг/см2
    1 Крупнообломочные грунты, щебень, гравий              500 – 600              5,0 – 6,0
    2 Пески гравелистые и крупные              350 – 450              3,5 – 4,5
    3 Пески средней крупности              250 – 350              2,5 – 3,5
    4 Пески мелкие и пылеватые плотные              200 – 300              2,0 – 3,0
    5 Пески мелкие и пылеватые средней плотности              100 – 200              1,0 – 2,0
    6 Супеси твердые и пластичные              200 – 300              2,0 – 3,0
    7 Суглинки твердые и пластичные              100 – 300              1,0 – 3,0
    8 Глины твердые              300 – 600              3,0 – 6,0
    9 Глины пластичные              100 – 300              1,0 – 3,0

Итак: когда известен общий вес здания и какую нагрузку может воспринимать грунт (на сантиметр квадратный), высчитываем площадь подошвы фундамента.

Делается все очень просто и для наглядности давайте рассмотрим пример – как определить ширину подошвы фундамента (площадь подошвы фундамента) для двухэтажного жилого дома.

Пример:

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимостиДвухэтажный жилой дом 12 метров на 12 метров. Дом без подвала.

1) Определим общий вес здания, все считаем в сантиметрах и килограммах:

а) Определим вес крыши дома:

- Крыша деревянная, легкая поэтому будет весить относительно не много, около 3 000 кг.

- Кровля металлочерепица, приблизительно весит 800 кг.

- Снеговая и ветровая нагрузка не очень большая и возьмем приблизительно 2000 кг.

Итого: общий вес крыши приблизительно – 5 800 кг

б) Определим вес коробки дома:

- Приблизительно на этот дом пойдет 15 000 лицевого кирпича. Один кирпич весит допустим 4 килограмма.

15 000 шт • 4 кг = 60 000 кг.

- Приблизительно на дом пойдет 2 500 ракушечника. Один блок ракушечника весит приблизительно 15 кг.

2500 шт • 15 кг = 80 700 кг.

- На капитальные стены, перегородки и некратности, приблизительно пойдет 12 000 шт красного одинарного кирпича. Один красный кирпич весит около 3,8 кг.

12 000 шт • 3,8 кг = 45 600 кг.

- Перекрытие дома, первого и второго этажа – круглопустотными ж/б плитами 34 штуки. Размер плиты 6 м на 1,2. Одна плита весит приблизительно 2 200 кг.

34 шт • 2 200 кг = 74 800 кг.

- Раствор для кирпича и ракушечника, стяжка (на втором этаже), отделка (штукатурка) будет приблизительно весить – 63 000 кг.

- Мебель (на втором этаже) и оборудование будет весить приблизительно 5 000 кг.

Итого: общий вес коробки дома будет около – 329 100 кг.

в) Определим вес цоколя и фундамента:

- Приблизительно на цоколь пойдет 6 500 шт кирпича. Один кирпич весит около 3,8 кг.

6 500 шт • 3,8 кг = 24 700 кг.

- Фундаментных блоков (пятерка) пойдет около 20 шт (два ряда блоков). Один блок весит около 1 600 кг.

40 шт • 1 600 кг = 64 000 кг.

- Ростверк из бетона будет весить около 15 840 кг.

- Раствор для кирпича и монтажа блоков необходимо около 0,52 м3. Один м3 раствора весит около 2 000кг.

0,52 м3 • 2000 кг = 1040 кг.

- Арматура в растверке будет весить около 500 кг.

Итого: общий вес цоколя и фундамента будет около – 106 080 кг.

Общий вес здания будет около 440 980 кг. То есть этот вес (441 тонны) будет давить на грунт.

2)Рассчитаем ширину подошвы (площадь подошвы) фундамента.

Допустим ширина подошвы фундамента (ростверка) такая же, как и ширина блока, а именно 50 см. Длина периметра 4 800 см

4 800 см • 50 см = 240 000 см2 (площадь опирания дома на грунт).

К примеру грунт, на который будет опираться дом весом 440 980 кг, глина пластичная. К примеру, глина пластичная может воспринимать  2 кг на один сантиметр квадратный.

240 000 см2 • 2 кг = 480 000 кг/см2 – вес, который может воспринимать грунт (глина пластичная).

Итак: наше здание весом 440 989 кг давит на грунт (глина пластичная). Площадь опирания здания на грунт 240 000 см2. Несущая способность грунта 480 000 кг/см2.

480 000 кг/см2 – 440 989 кг = 39 011 кг – запас прочности.

Ширина подошвы фундамента (ростверка) – 50 см.

.

Ширина подошвы фундамента 500 мм. Данное здание весом 441 тонна с легкостью выдержит грунт (глина пластичная). Запас прочности 39 тонн, то есть на грунт можно еще увеличить нагрузку (если необходимо) 39 тонн.

.

Как построить фундамента дома.

.

Подведем итоги. Сегодня благодаря статье вы узнали: как сделать разметку для фундамента, как рассчитать глубину заложения фундамента, какую нагрузку он сможет выдержать, какую необходимо делать ширину подошвы фундамента, как определить уровень грунтовых вод и многое другое.

Вы получили огромное количество полезной и практической информации. Что вы думаете по поводу этой статьи и что бы вы могли еще дополнить?

Самое интересное и полезное на эту же тему:

stroyimdom.com

Как правильно рассчитать фундамент под дом

Онлайн калькулятор расчета размеров, арматуры и количества бетона монолитного ленточного фундамента.

Информация по назначению калькулятора

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Л енточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

С уществует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозагубленный и глубокозагубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

П роектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация .

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Общие сведения по результатам расчетов

  • О бщая длина ленты — Периметр фундамента.
  • П лощадь подошвы ленты -Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции.
  • П лощадь внешней боковой поверхности — Соответствует площади необходимого утеплителя для внешней стороны фундамента.
  • О бъем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
  • В ес бетона — Указан примерный вес бетона по средней плотности.
  • Н агрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.
  • М инимальный диаметр продольных стержней арматуры — Минимальный диаметр по СП 52-101-2003, с учетом относительного содержания арматуры от площади сечения ленты.
  • М инимальное кол-во рядов арматуры в верхнем и нижнем поясах — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.
  • М инимальный диаметр поперечных стержней арматуры (хомутов) — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СП 52-101-2003.
  • Ш аг поперечных стержней арматуры (хомутов) — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.
  • В еличина нахлеста арматуры — При креплении отрезков стержней внахлест.
  • О бщая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.
  • О бщий вес арматуры — Вес арматурного каркаса.
  • Т олщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
  • К ол-во досок для опалубки — Количество материала для опалубки заданного размера.

Как рассчитать фундамент под дом (выбираем основание)

Перед строительством любого сооружения необходимо выбрать тип фундаментной конструкции.Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Она является наиболее значимой частью здания.

От её надёжности и прочности будет зависеть продолжительность срока службы строения.

Как рассчитать фундамент под дом?

Правильный ответ на этот вопрос позволит избежать ошибок при возведении фундаментного основания и сэкономить количество необходимых материалов.

Определение характеристик грунта

На начальном этапе следует определить характеристики почвы на участке строительства. Для этого необходимо выкопать несколько ям в различных местах и взять пробы грунта.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Различают почвы следующих типов:

  • В состав лессовидного грунта входит глина с большим содержанием пылевидных элементов. Земля имеет рыхлую структуру;
  • Биогенные почвы состоят из песка и торфяника;
  • Глинистый грунт включает в себя песок и глину. На её несущую способность оказывает большое влияние процентное содержание влаги. Сухой грунт может выдержать большое давление;
  • Скальная почва характеризуется жёсткой структурой;
  • Полускальный грунт отличается от скальной породы отсутствием прочной связи между составляющими элементами;
  • Песчаная почва состоит из глины, кварца и различных минералов.

Как выбрать тип основания

Определив вид грунта, можно переходить к выбору подходящей фундаментной конструкции. В местности со скальной и полускальной почвой можно использовать любой тип фундамента. кроме свайной основы.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Для биогенных, глинистых, песчаных и лессовидных грунтов характерно наличие определённой степени пучинистости.

В зимний период может наблюдаться увеличение объёма грунта в результате перехода воды в твёрдое состояние.

При выборе фундаментного основания для подобной почвы необходимо учитывать уровень расположения грунтовых вод.

Если они находятся на глубине, не превышающей один метр, используют плитный фундамент. В случае более глубокого размещения подземных вод применяют ленточное основание .

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Уровень промерзания почвы. Для пучинистой почвы подойдёт плиточное устройство фундамента. Его следует закладывать на небольшой глубине.

Также в случае пучинистого грунта можно использовать свайную или заглубленную ленточную конструкцию. Нагрузку на фундаментную основу.

Подготовительный этап расчёта ленточного основания

Для ответа на вопрос как рассчитать фундамент под дом, рассмотрим пример расчёта ленточного сооружения.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Параметры фундаментного сооружения можно определить с помощью двух способов: вычислив несущую способность грунта и определив степень его деформации. Более простым считается первый метод.

При строительстве дома первой начинается строиться фундаментная основа. Но к её проектированию приступают на последнем этапе. Основная роль фундамента – равномерное распределение нагрузки строения на почву.

А её величину можно узнать только после определения типа используемых материалов и их веса. Перед началом расчёта следует:

  • Начертить схему всего строительного сооружения, обозначить на ней все простенки;
  • Определить, нужны ли подвальные помещения, рассчитать их глубину;
  • Определить высоту цокольной конструкции и тип используемого строительного материала;
  • Выбрать тип и толщину утеплительных и гидроизолирующих покрытий для внутренних и наружных поверхностей;
  • Узнать вес применяемых строительных материалов;
  • На основании этих данных составить таблицу.

Расчёт ленточной фундаментной конструкции

Решая как рассчитать фундамент под дом, необходимо основываться на соответствующих нормативных документах и определённых методиках расчёта.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Учитывая характеристики грунта, уровень промерзания и расположение подземных вод подбирают размеры площади фундаментного основания.

Производя расчёты, следует также учитывать существующие нагрузки. Они могут носить постоянный или временный характер. К временным нагрузкам относятся нагрузки, которые создаёт ветер и снежный покров.

Для каждого конкретного региона они имеют различные значения. Величина постоянных нагрузок не изменяется с течением времени. К такой нагрузке относится вес строительного сооружения.

Производя расчёт площади фундаментной конструкции, следует учитывать, что на 1 см2 фундамента должна приходиться нагрузка, значение которой не превышает несущую способность почвы.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

При расчёте также учитывается количество этажей, высота и габаритные размеры строения. Определяют характеристики и плотность почвы.

После этого переходят к расчёту величины постоянных нагрузок, которые создают стены, перекрытия и кровля. После уточнения полученных размеров начинают возводить основание в соответствии с используемой технологией.

Последовательность проведения работ

Технологический процесс возведения ленточной фундаментной конструкции включает в себя следующие этапы:

  • Производятся подготовительные работы. Размечается строительный участок;
  • Роются траншеи и обустраиваются;
  • Изготавливается и монтируется деревянная опалубка;
  • Монтируется и крепится арматура;
  • Производится заливка бетонного раствора;
  • Обустраивается гидроизоляционное покрытие;
  • Осуществляется засыпка почвы.

Осадка фундаментной основы

Одним из наиболее распространённых дефектов фундаментной основы является её проседание. Подобный дефект не имеет чётких закономерностей и может проявиться неожиданно.

В результате этого строительное сооружение начинает разрушаться, на стенах могут появиться трещины.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

При морозном пучении почва опускается, и основание может просесть. Осадка происходит при вертикальном смещении фундамента.

Причиной её возникновения могут быть:

  • Некачественная закладка основания;
  • Желание сэкономить денежные средства;
  • Использование некачественных строительных материалов.

Для того, чтобы остановить осадку фундаментной основы необходимо:

  • Нанести защитное покрытие на поверхность фундамента для исключения воздействия влаги;
  • Обустроить вентиляционную систему, способствующую самостоятельному испарению жидкости;
  • Изготовить отмостку в наклонной плоскости фундамента;
  • Установить систему, позволяющую осуществлять качественный слив воды с крыши строительного сооружения.

Расскажите об этой статье друзьям в соц. сетях!

Как правильно рассчитать фундамент под дом: формулы и таблицы

Строительство фундамента — важный и ответственный этап при возведении дома. От того, насколько грамотно определены размеры и правильно сделан расчет, зависит качество монтажа и долговечность конструкции. Чтобы рассчитать фундамент, нужно вычислить нагрузку на основание и грунт, а также определить опорную площадь конструкции.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Какой фундамент выбрать для загородного дома

Сегодня существуют различные типы фундаментов, среди которых столбчатый, ленточный, свайный, винтовой, ростверковый и монолитный. Для строительства большого деревянного коттеджа и дачного дома с подвалом или цокольным этажом выбирайте ленточный тип. Он отлично выдерживает высокие нагрузки и подходит для жидкой и глинистой почвы, для неоднородного и плотного грунта, для большой глубины промерзания.

Для строительства дома или бани без подвала или цокольного этажа можно выбрать фундамент на сваях или столбах. Он подходит для большинства типа почв, в том числе для торфа и болотистой местности. Такой тип используют при подвижном и нестабильном грунте, быстро меняющемся климате, повышенном уровне подземных вод. Конструкция легко выдерживает сильные нагрузки и постепенные сдвиги грунта.

Монолитный или плитный фундамент — надежная и прочная основа, которая отлично подходит для строительства основательного и просторного деревянного коттеджа с невысоким подвалом или цокольным этажом. Конструкция подходит для каждого типа грунта и почвы.

Наиболее оптимальным вариантом для строительства загородного дома сегодня считается ленточный фундамент. Подробнее о нем и других видах оснований читайте по ссылке http://marisrub.ru/uslugi/montazh-fundamentov/. А в этой статье мы узнаем, как правильно рассчитать фундамент.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Как рассчитать основную нагрузку

Нагрузка на грунт и фундамент представлена постоянными и переменными нагрузками. К последним относят ветер и снег. К первым вес дома, коттеджа или бани вместе с фундаментом и кровлей. Кроме того, важно рассчитать эксплуатационную нагрузку. Это количество людей, которые регулярно находятся в помещении, мебель и оборудование. Таким образом, среди элементов постоянной нагрузки выделяют:

  • Конструкция фундамента;
  • Цокольный этаж или подвал с отделкой;
  • Стены и межкомнатные перегородки с отделкой;
  • Потолок и полы с отделкой;
  • Лестницы ;
  • Кровля с отделкой.

Нормы СНиП II-3-79 предлагают показатели удельного веса стройматериалов, которые помогут рассчитать примерный вес дома и нагрузку на фундамент. Параметры указаны в таблице. Брать лучше больший удельный вес, чтобы был запас.

Удельный вес дома

Удельный вес и нагрузка отдельных элементов

Чтобы правильно сделать расчет нагрузки, нужно учитывать и временные элементы, к которым относится снег. Снеговую нагрузку определяют в зависимости от региона строительства.

Как рассчитать снеговую нагрузку

Чтобы сделать расчет снеговой нагрузки, умножают площадь кровли на вес снегового покрова, который зависит от местности строительства. Подробнее с нормами для каждого региона вы можете ознакомиться в описании СНиП 2.01.07-85. Там же в приложении вы найдете карту снеговой нагрузки для России.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Карта снеговой нагрузки России

Для полного расчета нагрузки снега используют следующую формулу:

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

где S – снеговая нагрузка;

Sр – расчетный вес снега на 1 м2 горизонтальной поверхности земли;

к – коэффициент наклона кровли. Коэффициент наклона кровли до 25 градусов равен единице, от 25 до 60 градусов составляет 0,7, а при уклоне свыше 60 коэффициент не учитывают.

Чтобы упростить расчет, можно использовать примерный вес снега, который составляет около 100 кг/м3, а в мокром состоянии достигает 300 кг/м3. Однако учтите, что полученный результат будет не точным, что опасно для строительства фундамента.

Как рассчитать вес и габариты основания

Чтобы сделать расчет общей нагрузки, нужно сложить вес дома, снеговую нагрузку и массу фундамента. Сначала вычисляют размеры конструкции. А чтобы упростить расчет, составляют проект или схему. Затем нужно рассчитать глубину заложения, которая зависит от типа грунта. Для непучинистого вида и песка уровень заложения составляет свыше 1,5 метров. При суглинке и глине основание должно лежать не выше уровня промерзания.

Толщину фундамента определяют в зависимости от различных параметров. Как правило, она составляет 0,3 — 0,4 метра. Но если вы планируете обустройство подвала или цокольного этажа, размер может быть другим. Подробные размеры конструкции с подвалом представлены ниже в таблице.

Размеры фундамента

Расчетное сопротивление должно быть больше удельного давления (нагрузки). Тогда расчет выполнен правильно! Если расчет показывает, что нагрузка больше, измените размеры основания и увеличьте опорную площадь. Для ленточного фундамента следует расширить ленту, а для столбчатого нужно увеличить диаметр и число столбов. Когда вы измените параметры и размер, сделайте расчет снова!

Как рассчитать количество бетона

Чтобы правильно рассчитать бетон для плитной конструкции, нужно умножить площадь бетонной плиты на толщину. Площадь плиты под дом 6Х6 метров составляет 36 м2, а минимальная толщина изделия при этом равна 0,1 метров. Таким образом, расход бетона при минимальной толщине плиты для фундамента под дом 6х6 = 36 х 0,1 = 3,6 м3. А интересные проекты деревянных домов 6х6 вы найдете здесь .

Для столбчатого основания расчет делают, исходя из площади поперечного сечения и высоты столбов. Площадь поперечного сечения столба = R2 х 3.14, где R — радиус изделия. Площадь умножаем на высоту и получаем расход бетона на один столб. Чтобы рассчитать бетон на целый фундамент, полученный результат умножают на общее число столбов.

Для расчета бетона на ленточный фундамент умножают ширину, высоту и суммарную длину ленты. Ширина ленты составляет в среднем 20-40 сантиметров. Высота включает глубину заложения и надземную часть. Это примерно около двух метров. В суммарную длину ленты входит периметр внешних стен и длина ленты под внутренними стенами. Для дома 6х6 метров общая длина составит 30 метров. Если ширина ленты равна 0,4 метрам, а высота — двум, то расход бетона для ленточного фундамента = 0,4 х 2 х 30 = 24 м3.

Если вы затрудняетесь сделать расчет и сомневаетесь в его правильности, обращайтесь к профессионалам! Мастера “МариСруб” исследуют грунт и составят проект конструкции, быстро и надежно рассчитают фунадмент, проведут монтаж и другие необходимые работы! Выполняем возведение фундамента и строительство деревянных домов под ключ.

Источники: http://stroy-calc.ru/raschet-lentochnogo-fundamenta, http://sdelai-fundament.ru/kak-rasschitat-fundament-pod-dom.html, http://blog.marisrub.ru/building/kak-rasschitat-fundament-dlya-doma/

1pofundamentu.ru

Как рассчитать фундамент для дома

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Любые строительно-монтажные работы начинаются с проекта. Любое здание начинается с закладки фундамента – основания, на котором будет впоследствии держаться вся конструкция. Давайте поговорим о том, как рассчитать фундамент дома.

Подготовительные работы по устройству фундамента

Первыми на любом строительном участке начинают свою работу геологи. Они берут пробы грунта, определяют его тип, оценивают уровень грунтовых вод, глубину промерзания грунта, вероятность наличия плывунов.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Эта информация поступает специалистам, которые готовят проект. Они в конечном итоге и определяют тип основания для дома, его глубину, исходя из геологических данных и величины нагрузки, которая будет воздействовать на фундамент после сдачи объекта в эксплуатацию.

Факторы воздействия на фундамент

Работы по устройству фундамента дома – одни из самых высоко оплачиваемых строительных работ. Расчет оплаты определяется, исходя из залитых кубов бетона. Потому интерес любой бригады строителей – завысить объемы выполненных СМР. Задача заказчика – по возможности не переплатить.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Потому представленная ниже информация, во-первых, позволит заказчику оценить собственные расходы на материалы, а, во-вторых, поможет проверить честность и добросовестность прораба, который предоставит свои расчеты по объему работ.

Итак, необходимый объем материала рассчитывается исходя из:

При определении глубины основания необходимо учитывать глубину промерзания грунта. Для разных типов грунта в различных регионах она может существенно различаться. Этот показатель нужно уточнить у специалистов.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

А площадь основания зависит от общей площади дома и предполагаемых нагрузок. Нагрузки могут быть:

  • Постоянными или статическими. Они включают в себя общий вес строительных материалов, которые используются для строительства дома и приблизительный вес того, что будет в здании находиться.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

  • Временными или динамическими. К ним относятся атмосферные явления, такие, как снег, дождь и ветер.

Предварительные расчеты

Нагрузка на фундамент рассчитывается в граммах на единицу площади (на 1 кв.м). Числовое значение нагрузки не должно превышать следующих значений:

  • Пески (крупное зерно) — 3,5-4,5 кг/см2.
  • Пески (среднее зерно) – 2,5-3,5 кг/см2.
  • Мелкие влажные пески – 2-3 кг/см2.
  • Мелкие, крайне влажные пески – 2-2,5 кг/см2.
  • Твердая глинистая почва – 3-6 кг/см2.
  • Пластичная глинистая почва – 1-3 кг/см2.
  • Галька, щебень, гравий – 5-6 кг/см2.

Усадка фундамента

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Любой фундамент дома подвержен усадке. Это означает, что, как бы качественно не был бы подготовлен, утрамбован грунт, под весом стен и крыши он будет проседать. Это явление известно всем, кто в течение первого года после выведения стен занимается внутренней или внешней облицовкой здания. Когда фундамент проседает неравномерно, по стенам идут трещины, которые заделать достаточно сложно.

А причина такой неравномерной осадки – неправильный расчет воздействия на основание используемых для строительства материалов.

Стеновые материалы дома имеют определенный вес, который измеряется в кг/ м3.

Приведем для справки удельный вес наиболее популярных стеновых материалов:

  • Газо-и пенобетонные блоки (газо-и пеносиликатные блоки) — 300-1000 кг/м3.
  • Силикатный одиннадцатипустотный кирпич — 1500 кг/м3.
  • Облицовочный кирпич – 1600 кг/м3.
  • Глиняный обыкновенный кирпич – 1700 кг/м3.
  • Бутовый камень — 1600—1800 кг/м3.
  • Железобетон — 2200—2500 кг/м3.

Строительный раствор также имеет удельный вес, забывать о нем при расчетах не стоит:

  • Стандартный цементно-песчаный раствор – 1700 кг/м3.
  • Известково-песчаный раствор – 1600 кг/м3.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Стены дома в настоящее время достаточно часто изготавливают из деревянного бруса, могут быть изготовлены из комбинированных материалов (СИП-панели) и т.д.

Даже сорт древесины и ее влажность играет роль в определении удельного веса стен. Учитывать необходимо так же удельный вес перекрытий, кровли, окон.

Нет необходимости перечислять все материалы. Проще взять в руки проект и немного поработать сметчиком, составив для себя список используемых материалов.

Далее необходимо вооружиться справочником по материалам и калькулятором. И старательно просчитать количество материалов, их удельный вес, определив общий вес всех материалов, используемых в строительстве здания.

Разделив полученную цифру на рекомендуемую для данного типа почвы удельную нагрузку, мы получим общую площадь поверхности фундамента. Глубина, как вы помните, задана точкой промерзания грунта.

Дальше идет простая арифметика. Умножив общую площадь фундамента на глубину, мы получим кубатуру основания. Расчетные цифры редко совпадают с реальными данными. Строители обычно пытаются применять в расчетах коэффициент 1,5, увеличивая общий объем.

Если вы рачительный хозяин, то разумнее применить коэффициент 1,3. Обычно он оказывается самым верным. Хотя, возможны исключения.

Видео

Данный сюжет также поможет разобраться в рассматриваемой нами проблеме.

www.stroitelstvosovety.ru

Как правильно рассчитать фундамент под строительство дома

Фундамент — конструкция, несущая все нагрузки от строения. Как рассчитать оптимальные размеры и материалы, для него, чтобы при минимальных затратах получить надежную опору для загородного дома.

Расчёт потребности в материалах для фундамента

Основой для расчета являются данные о несущей способности грунта в месте застройки. Этот показатель измеряется в килограммах на метр квадратный и показывает, какой вес может выдержать грунт под домом. Вес строения состоит из таких показателей:

  • собственного веса опорного основания;
  • веса верхнего строения — коробки дома;
  • аналогичного показателя для кровельного пирога.

Рассчитав эти показатели, легко определить удельную нагрузку на грунт и сравнить её с нормативным параметром. Если результат значительно отклоняется в ту или иную сторону можно скорректировать конструкцию фундамента или верхнего строения таким образом, чтобы получить необходимый результат.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Под любое строение нужен надежный фундамент

Как рассчитать вес верхнего строения дома

Процедура выполняется в несколько этапов, первым из которых является создание эскизного проекта дома с указанием основных размеров.

Расчёт веса коробки

Чтобы рассчитать вес коробки дома, определяемся с конструкцией строения. Предположим, что:

  1. Его размеры составляют 10х8 метров. Материал — брус размером 15х15 сантиметров из древесины хвойных пород.
  2. Потолочное перекрытие — деревянные балки 15х5 сантиметров. Расстояние между ними около 70 сантиметров. Здесь уже можно определиться с их количеством. Для этого ширину строения делим на предполагаемое расстояние между балками: 10 : 0,7 = 14,3. Принимая количество балок равным 15, рассчитываем фактическое расстояние между их осями: 10 : 15 = 0,67 (метра).
  3. Общая длина балок составляет: 15 х 8 = 120 (метров), что составляет: 120 х 0,15 х0,05 = 0,9 кубометра.
  4. Длина простенков внутри дома составляет 36 метров, материал для них — брус размером 10х10 сантиметров. Высота стен составляет 240 сантиметров. Рассчитываем объем пиломатериалов на внутреннее устройство: 36 х 2,4 х 0,1 = 8,6 (кубометров).
  5. Нижнее перекрытие представляет собой балки, такие же, как для потолка. Нижняя подшивка производится дюймовой доской. Её площадь составляет: 10 – 2х0,4 х 8 — 2х0,4 = 9,2 х 7,2 = 66,2 (квадратных метров). Здесь 0,4 — ширина фундамента. При толщине доски 25 миллиметров расход на подшивку составит 66,2 х 0,025 = 1,7 кубометра.
  6. Доска пола — сосновая шпунтованная для лицевой отделки понадобится в количестве: 66, 2 х 0,04 = 2,6 (кубометра).
  7. Рассчитываем массу основной коробки стен. Периметр составляет 36 метров. (10х2+8х2). При высоте 2,4 метра объем пиломатериалов составит: 36 х 2,4 х 0,15 = 13 кубометров.
  8. То есть, суммарный расход пиломатериалов на коробку здания составит: 0,9 + 8,6 + 13 + 1,7 + 2,6 = 26,8 (кубометров).
  9. Наиболее распространённым материалом для зданий из бруса является сосна. В зависимости от влажности материала вес кубометра может составлять 460–620 килограмм. Если принять среднее значение в 540 килограмм, то общий вес составит 26,8 х 540 = 12200 (килограмм), то есть 14,5 тонны.
  10. Для утепляющего слоя на цокольном перекрытии целесообразно использовать керамзит, насыпанный на паровую защиту. Общая площадь, как мы уже сосчитали, составляет 66,2 квадратного метра. Слой керамзита составит 15 сантиметров, что соответствует доске перекрытия. Объем керамзита для полной засыпки составит: 66,2 х 0,15 = 9,9 кубометра. Удельный вес этого материала в виде гравия фракции 5–10 составляет 450 килограмм. Следовательно, нагрузка от него составит: 9,9 х 450 = 4500 (килограмм) или 4,5 тонны.
  11. Суммарный вес верхнего строения составит: 14,5 + 4,5 = 19 тонн.

При производстве расчёта не учтены отделочные и вспомогательные материалы, крепёж, столярка. Чтобы быть уверенными в конечном результате, можно полученный итог увеличить на 20%, что вполне реально по сложившейся строительной практике.

В итоге вес коробки здания в дальнейших расчетах можно принять в таком виде: 19 х 1,2 = 22,8 тонны.

При использовании для стен из других материалов при прочих равных условиях нужно по такой же методике пересчитать результат по пункту 9 расчёта. Но в этом случае нужно учитывать снижение нагрузки за счёт проёмов — дверных и оконных. Удельный вес каменных материалов значительно выше, чем приведённые в примере расчёта.

Справочные данные по весу различных стройматериалов:
  • кладка кирпичная — 1400–1990 кг/м3 в зависимости от вида;
  • пенобетон, блоки 200х300х600 — 10,8 – 40,3 кг/шт;
  • бетон тяжёлый — 1880–2500 кг/м.
Фотогалерея: загородные дома на различных видах фундамента
Самый распространенный вид опорного основания
Самый прочный фундамент для дома
Недорогий и прчный фундамент для дома

Расчёт веса кровли

Вес кровли определяется материалами, которые применяются для её создания и конструкцией. Рассмотрим на простом примере как его можно рассчитать. Предположим, что условия задачи не изменились, а крыша устраивается двускатная:

  1. Определяем высоту крыши, исходя из того, что конёк пройдёт параллельно длинной стороне. Это значит, что расстояние от стены до оси дома составит 4 метра. Если учесть, что угол наклона кровли составит 45 градусов, то длина стропильной опоры составит: 42 + 42 = 32. Окончательный результат определяется как корень квадратный из 32 и составляет 5,6 метра.
  2. Рассчитываем площадь одного ската, которая составит: 10 х 5,6 = 56 метров квадратных. Соответственно общая площадь кровли будет 112 метров. Наиболее популярным для кровель является профнастил С57 толщиной 0,7 миллиметра с оцинкованным покрытием. Полезный вес квадратного метра (с учётом перекрытия) составляет 8, 21 килограмма.
  3. Рассчитываем величину нагрузки на фундамент от металла: 8,21 х 112 = 920 килограмм.
  4. Для устройства крыши понадобятся 15 стропильных ног, для устройства которых нужно 30 брусков 15х5 сантиметров. Кроме того, понадобится установить ригеля — 15 штук по 2,5 метра каждый. Общая потребность в брусках составит: 30 х 5,6 + 15х2,5 = 168 + 37,5 = 205,5 метра, что составит 1,5 кубометра.
  5. Нагрузка от стропильной системы составит: 1,5 х 540 = 810 килограмм.
  6. Вычисляем вес утеплителя. Для кровли 112 квадратов понадобится листов размером 1х0,6 метра: 112 : 0,6 = 187 штук. Вес плиты минеральной ваты составляет 1,37 килограмма.
  7. Для утепления потолочного перекрытия тем же утеплителем в два слоя понадобится: 66,2 : 0,6 х 2 = 80 штук.
  8. Нагрузка от утеплителя составит: 187 + 80 = 267 х 1,37 = 366 килограмм.
  9. Общее весовое воздействие кровли на фундамент составит: 920 + 810 + 366 = 2096 (килограмм). Используем тот же метод и увеличиваем нагрузку на 20%, поскольку не учтены воздействия крепежа, полиэтиленовой плёнки, отделочных материалов. Результат: 2096 х 1,2 = 2515 килограмм, или 2,5 тонны.

Суммарное воздействие на фундамент со стороны верхнего строения составит: 22,8 + 2,5 = 25,3 тонны.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Надежная и долговечная крыша из профлиста

Расчёт веса фундамента

Порядок расчёта сводится к вычислению объёма опорного основания и умножению полученного результата на удельный вес бетона.

Конструктивно фундамент в сечении представляет собой комбинацию двух прямоугольников:

По контуру опорной плиты шириной 60 и толщиной 30 сантиметров и цоколя шириной 40 сантиметров и высотой 60.

  1. Площадь сечения первого элемента определяется, как 0,3 х 0,6 = 0,18 метра квадратных;
  2. Цоколь в сечении составит: 0,4 х 0,6 = 0,24 квадрата.
  3. Общая площадь определяется как: 0,24 + 0,18 = 0,42.
  4. Длина наружного контура фундамента составляет 10 х 2 + 8 х 2 – 1,6 = 20 + 14,4 = 34,4 (метра). Кроме того, длина фундамента под внутренние перегородки составляет 36 метров.
  5. Общая длина опорного основания составляет 70,4 метра.
  6. Объем бетона, затраченного на устройство фундамента, определяется как: 70,4 х 0,42 = 17 кубометров.
  7. Вес фундамента из тяжёлого бетона будет равен: 17 х 2,5 = 42,5 (тонны).

Чтобы определить удельную нагрузку на грунт, нужно рассчитать площадь опоры. Ширина опорной плиты 0,6 метра, а её длина определяется как: 10 х 2 + 8 х 2 – 2,4 = 20 + 13,6 = 33,6 метра квадратных.

Рассчитываем общую нагрузку на грунт: 25,3 + 42,5 = 67,8 (тонн).

Удельная нагрузка определяется следующим образом: 67,8 : 33,6 = 2 тонны на метр квадратный, что составит в более привычном выражении величину в 200 грамм на квадратный сантиметр.

Такая нагрузка может быть критичной только на зыбучих песках или толстой торфяной подложке. В этом случае следует подумать об устройстве свайно — плитного монолитного фундамента.

Особенности расчёта других видов фундаментов

Приведённый выше расчёт для ленточного фундамента даёт исчерпывающую информацию по количеству основных материалов для сооружения фундамента и собственно дома. Однако, в силу обстоятельств, часто приходится строить фундамент другого типа.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Надежный и доступный вид опорного основания — ленточный

Столбчатые фундаментные конструкции

Одним из таких конструктивных решений являются фундаменты столбчатые. Основным опорным основанием в них являются бетонные столбы.

В зависимости от характеристик грунта, расстояние между столбами может быть разным, на практике чаще всего их оси располагаются на удалении порядка двух метров. При этом нужно соблюдать условие равенства межосевых расстояний по периметру фундамента. Это необходимо для равномерного нагружения всех опор. Устройство столбов необходимо также по месту установки внутренних перегородок.

Виды столбов также могут быть различными:

  1. Литые в грунт. Для их установки нужно вырыть шурф размерами 50х50 сантиметров. Глубина определяется такой характеристикой, как точка промерзания грунта. Это постоянная характеристика для каждого региона строительства. Навершие выполняется отливкой в опалубку. Все верхние оконцовки должны быть выровнены в горизонтали по шнуру.
  2. Литые в корпус. Для этого используются трубы из различных материалов — бетонные, асбоцементные, пластиковые или металлические. Шурфы под такие опоры изготавливаются бурением с использованием как ручных, так и механизированных инструментов (ямобуры). Диаметр шурфов зависит от конструкции здания и предполагаемой нагрузки на фундамент.
  3. Комбинированные. Заливка производится до уровня грунта, а навершие изготавливается кладкой из различных материалов — кирпича, бута или других строительных камней. Непременное условие — строгая горизонтальность и расположение на одном уровне.

Все виды столбов выполняются с армированием металлическими прутками. Армирующая решётка изготавливается на поверхности в форме квадрата или круга в основании, после чего погружаются в шурф.

Расчёт потребности в материалах производится традиционным способом — площадь сечения столба умножается на расстояние от навершия до точки опоры в грунте.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Надежный и недорогой фундамент на столбах

Для создания опорной поверхности под размещение верхнего строения используется несколько способов:

  • отливка армированной бетонной плиты;
  • установка стандартных плит перекрытия;
  • отливка ростверка.

Плитный фундамент

Такие опорные основания устраиваются на неустойчивых грунтах, склонных к пучинению. Они относятся к разряду плавающих фундаментов и создают опору всей своей плоскостью.

Порядок действий при строительстве плитного фундамента следующий:

  1. Разметка фундамента на местности.
  2. Расчистка площадки от кустов, деревьев и дёрна.
  3. Трамбовка поверхности грунта виброплитой. При этой операции происходит его просадка на глубину до 50 сантиметров.
  4. Настилка геотекстиля на дно котлована с напуском на стенки.
  5. Засыпка дренажного слоя песчано — гравийной смесью, либо послойно песком и гравием с трамбовкой виброплитой каждого слоя отдельно.
  6. Укладка утеплителя, в качестве которого можно использовать плиты из вспененного полистирола.
  7. Гидроизоляция поверхности утеплителя сплошным слоем. Может быть использована битумная мастика. Порядок её использования указывается на упаковке.
  8. Установка арматуры. Армирование нужно проводить стальными прутками диаметром 6–10 миллиметров.
  9. Заливка бетонным раствором марки 300 толщиной 30–50 сантиметров в зависимости от массы конструкции дома.
  10. Выдержка фундамента производится в течение 28 суток, после чего работы можно продолжать.

Потребность в материалах и их масса рассчитывается в соответствии с их плотностью и количеством, зависящим от размера фундамента дома.

Расчёт потребности в арматуре и вязальной проволоке

Многие застройщики ошибочно полагают, что для армирования фундамента можно использовать любые металлические изделия. Такие действия часто приводят к разрушению опорного основания дома.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Самый устойчивый фундамент для дома

Армирование ленточного фундамента

Для устройства такого опорного основания применяются две схемы армирования:

  • четырехстержневая;
  • шестистержневая.

Выбор варианта исполнения зависит от размеров опорного основания. Этот же фактор влияет на диаметр арматуры. По строительным нормам расстояние между прутками в ряду не должно превышать 40 сантиметров, а от торцевых стенок оно составляет 5–7 сантиметров. Следовательно, для фундаментов шире полуметра используют шестистержневую схему. Для более узких — четырехстержневую.

Диаметр прутков для частного загородного строительства составляет 8 миллиметров для вертикальных прутков и 6 — для горизонтальных. На практике обычно используют восьмимиллиметровую арматуру для всех деталей.

Для примера расчёта рассмотрим фундамент размерами 10х8 метров шириной 40 сантиметров и высотой 50 сантиметров. Для армирования выбираем четырехстержневую схему. Длину непрерывного прутка рассчитываем по среднему размеру фундамента: 9,5 х 2 + 7,5 х 2 = 34 метра. Увеличиваем это количество по количеству стержней в 4 раза и получаем общую длину продольных прутков: 34 х 4 = 136 метров.

Длина поперечных прутков при такой ширине фундамента составит 30 сантиметров, а их количество при шаге 30 сантиметров составит: 3400 : 30 = 113 штук. Общая длина будет равна 34 метра для одного слоя, 64 метра для полной обвязки.

При высоте в 50 сантиметров длина вертикальных прутков составит 60 сантиметров с учётом погружения в грунт. Количество деталей равно количеству поперечных прутков, а длина составит: 113 х 60 = 68 метров.

В итоге потребность в арматуре составит 136 + 64 + 68 = 268 метров.

Прутки поставляются длиной 4–6 метров, поэтому в месте стыковки их укладывают внахлёст на 15–20 сантиметров и увязывают проволокой. В связи с этим целесообразно увеличить общую длину прутков на 10–12%.

Для армирования такого фундамента понадобится: 268 х 1,1 = 295 – 300 метров прутков.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Шестистержневое армирование стальным прутками

Армирование столбчатого фундамента

Схема установки прутков такая же, как для ленточного фундамента. Разница состоит в том, что арматурная сетка монтируется на поверхности и опускается в шурф по готовности.

Армирование плитного фундамента

Все параметры формирование сетки остаются такими же. Поэтому расчёт заключается в следующем: размеры фундамента нужно разделить на шаг сетки, в результате получаем нужное количество прутков вдоль и поперёк. Второй и последующие слои арматуры будут в точности повторять количество прутков в первом слое. Также рассчитывается количество вертикальных прутков — для каждого стыка изготавливается одна опорная деталь.

Расстояние от гидроизоляции до нижнего слоя арматурной сетки должно быть 5–7 сантиметров. Для этого используют подкладки («стульчики»), например — из битого кирпича.

Как рассчитать какой нужен фундамент – на примере вычисляем все от арматуры до полной стоимости

Такие опорные конструкции наиболее надежны для любого дома

Стойки арматурной сетки не должны достигать слоя гидроизоляции. В противном случае вероятно его повреждение при бетонировании. Стойки нужно изготавливать L-образной формы и крепить короткую часть к нижнему слою сетки вязальной проволокой.

Расход вязальной проволоки

Регламентировать расход этого материала практически невозможно, поскольку он всегда привязан к конкретной конструкции арматурной сетки. Прикидочно можно определить потребность в проволоке, сосчитав количество соединений в сетке. Для вязки соединения из двух прутков понадобится 30–35 сантиметров, если стыкуются три детали — до 50 сантиметров. Количество соединений определяется шагом арматурной сетки и количеством слоёв в решётке.

Для вязки арматуры лучше использовать отожжённую стальную проволоку диаметром 1,5–2,0 мм.

Стоимость армирования фундамента загородного дома

Этот показатель зависит от места нахождения постройки. Решающими факторами являются:

  1. Стоимость доставки материала от склада до места применения.
  2. Количество материала и способ разгрузки — выгрузка вручную самостоятельно или с применением грузоподъёмных машин.
  3. Конструкция арматурной сетки — шаг между прутками.
  4. Способ крепления — сваркой или вязкой.
  5. Рентабельность, закладываемая исполнителем, при исполнении работ подрядными организациями.

Можно учитывать ещё многие факторы, но ориентироваться можно на двойную стоимость используемых материалов.

В любом случае это строго индивидуальный показатель для региона строительства.

Сколько стоит готовое опорное основание

Затраты на возведение фундамента зависят от его конструкции. Прочность опорного основания определяет долговечность самого строения, поэтому нельзя экономить на изыскательских работах для определения свойства грунтов и их несущей способности. Это позволит выбрать оптимальный вариант устройства как по цене, так и по трудозатратам. Принято считать, что фундамент обойдётся вдвое дешевле при установке своими руками.

В настоящее время практически любое оборудование можно взять в аренду. Это будет способствовать улучшению качества строения и минимизации сроков исполнения работ.

Какой дешевле

Вопрос немаловажный, и нужно оговориться сразу, что качество опорного основания соответствует всем требованиям.

Дешевле всего обойдётся свайный фундамент, особенно при использовании бурения шурфов.

Наиболее дорогим сооружением следует признать плитный фундамент. Это связано со сложной конструкцией устройства и многообразием применяемых материалов. В то же время этот вид опорного основания считается самым надёжным, на таких фундаментах разрешено даже многоэтажное строительство.

строительство.

Нужно понять одно — дело не в стоимости объекта, а в его оптимальном исполнении в соотношении цена — качество.

Неудачные решения при выборе конструкции фундамента и материалов для его изготовления чреваты разрушением строения и потерей значительных денежных средств, не говоря о моральных страданиях от собственной ошибки. Все нужно продумывать и просчитывать! Успехов вам!

64 года, пенсионер, образование высшее, инженер - металлург. Оцените статью: Поделитесь с друзьями!

kakpostroit.su
