Армирование монолитной плиты перекрытия: советы

Совершенствование и развитие сферы индивидуального строительства приводит к появлению новых материалов и способов их применения на стройке. Одно из таких новшеств — это самостоятельное армирование и заливка монолитных плит для перекрытия дома.

Плита перекрытия является одним из самых распространенных железобетонных изделий в строительстве.

Армирование монолитной плиты необходимо проводить строго по технологии. Так как нижний слой арматуру несет на себе основную нагрузку, плита ее не выдержит при неправильном армировании.

Рабочая нагрузка на готовую монолитную плиту для перекрытия направлена сверху вниз. От точки приложения она распределяется равномерно по всей плите. Без правильного армирования такая плита не выдержит нагрузок. Основная нагрузка приходится на нижний слой арматуры. Он работает на растяжение, поэтому должен обладать особой прочностью. Верхняя часть плиты испытывает при этом сжатие, которое бетон и без армирования переносит хорошо.

Монолитные бетонные перекрытия, их армирование можно при большом желании сделать своими руками. Но это потребует больших затрат времени и сил. Перед началом работы необходимо произвести точный расчет изготовления монолитного перекрытия. Такой расчет специалисты делают на компьютере с помощью подключения специального программного обеспечения.

Расчет перекрытия

Правильный расчет монолитной плиты для перекрытия и ее армирования имеет ряд преимуществ:

  • перекрытие из монолитной плиты будет обладать высокой несущей способностью;
  • точный расчет даст оптимальный вариант выбора арматуры, толщины плиты, марки и количества бетона. Все это в совокупности позволяет экономить финансовые средства и время;
  • профессиональный расчет дает возможность в качестве опоры монолитного перекрытия использовать не только стены, но также и колонны, расположенные внутри помещения;
  • расчет выдаст все необходимые объемы работ и их стоимость;
  • можно рассчитать плиту перекрытия нестандартной геометрической формы;
  • срок службы перекрытия, сооруженного в строгом соответствии с расчетами армирования, практически неограниченный.

Общие правила

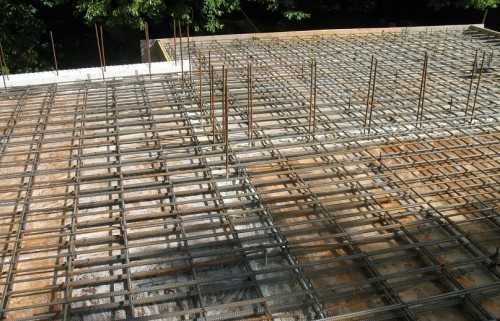

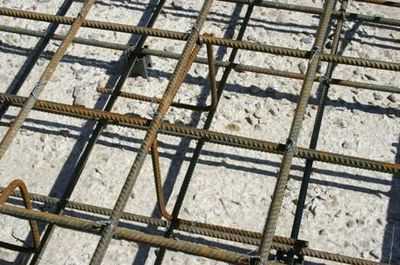

Армирование необходимо выполнить в два слоя. Чтобы соединить стержни в сетку, понадобится вязальная проволока в 1,5 мм.

Выполнить профессиональный математический расчет по силам далеко не каждому. Но существуют общие правила сооружения и армирования самодельного монолитного перекрытия. Согласно этим правилам толщина плиты должна равняться 1/30 длины перекрываемого пролета. Например: при длине пролета 600 см толщина готового монолитного перекрытия будет равна 20 см. Увеличение толщины приведет только к перерасходу дорогостоящего бетона. Если длина перекрываемых проемов не превышает 7 метров, то можно прибегнуть к стандартному варианту расчета. По такому расчету монолитную плиту следует армировать двумя слоями арматуры. Оба слоя выполняются из арматурных стержней А-500С. Они имеют диаметр 10 мм. Стержни укладываются с шагом примерно 150-200 мм. Соединение прутьев в сетку со стороной квадрата 150-200 мм выполняется вязальной мягкой проволокой диаметром около 1,2 — 3,0 мм. Можно плиту армировать с применением сварной стандартной сетки, имеющейся в продаже.

При определении размеров монолитного сооружения следует учесть величину захвата. Это та часть плиты, которая будет опираться на стену. Если стены кирпичные, то величина захвата должна быть 15 см или немного больше. Для стен из газобетона эта величина составляет 25 и более сантиметров. Арматурные стержни обрезаются так, чтобы их торцы были залиты слоем бетона не менее 25 мм толщиной.

После связывания арматурных сеток необходимо правильно разнести их по высоте. При толщине плиты монолитного перекрытия от 180 до 200 мм длина перекрываемого пролета может достигать 6 метров. В таких плитах расстояние между верхней и нижней сеткой арматуры составляет от 105 до 125 мм. Для соблюдения этого расстояния из обрезков арматуры толщиной 10 мм делаются своеобразные фиксаторы. Верхние и нижние горизонтальные части фиксаторов делаются длиной около 350 мм. Высота вертикальных элементов равна 105-125 мм. Эти фиксаторы можно сгибать с помощью самодельного приспособления. Готовые фиксаторы устанавливаются между верхней и нижней арматурной сеткой с шагом около метра. В зоне опоры плиты на стену это расстояние уменьшается до 400 мм.

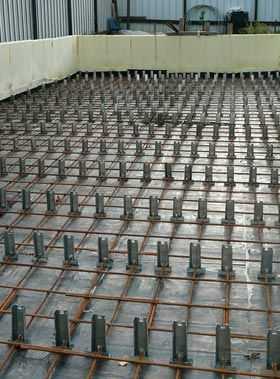

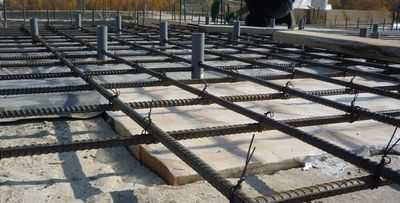

Для разведения арматурных сеток по высоте используются фиксаторы, которые устанавливаются в шахматном порядке с шагом в 1м.

Простейший расчет показывает, что при правильном армировании на кв. м монолитного бетонного перекрытия толщиной 20 см требуется примерно 1 куб. м бетона марки М200 и выше (лучше М350), 36 кг арматуры марки А-500С, имеющей диаметр 10 мм.

Под нижней сеткой для армирования монолитной конструкции должен остаться слой бетона примерно в 25-30 мм или чуть больше. Таким же слоем покрывается верхняя арматурная сетка. Для соблюдения этого размера под пересечения нижних арматурных прутьев подставляются пластиковые фиксаторы с шагом около 1 метра. Эти фиксаторы продаются в магазинах строительных материалов. Их можно заменить деревянными брусочками, прибитыми или прикрученными саморезами к опалубке. Если их не закрепить таким образом, то они могут всплыть при заполнении опалубки бетонной массой. Это общие правила. Но точный расчет может сделать только профессионал.

Сооружение опалубки

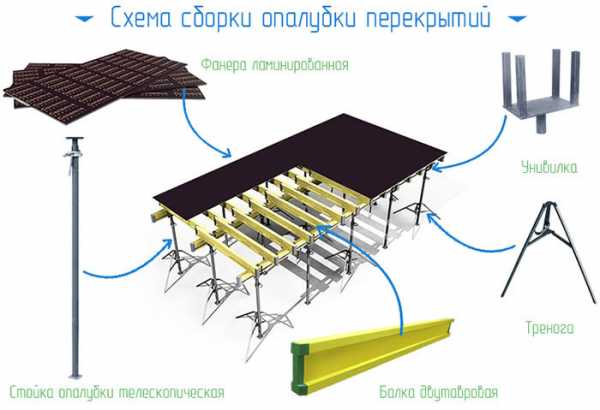

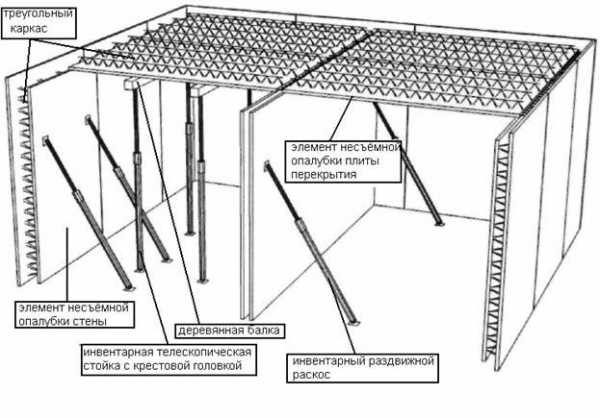

Для изготовления монолитной плиты нужно установить опалубку. Делается она из древесины. Под опалубку устанавливаются специальные телескопические стойки на прочных треногах. Стойки следует надежно закрепить. Количество их должно быть такое, чтобы опалубка не прогибалась под весом бетона. Вес его достигает 300-500 кг на кв. м при толщине слоя 200 мм. Располагаются стойки обычно через каждые 120-150 см. При отсутствии специальных стоек их можно заменить стойками из бруса 100х100 мм сечением или кругляка такого же диаметра.

Опалубка должна располагаться строго горизонтально и не иметь щелей между досками.

Низ опалубки составляет слой листового ламинированного материала. Для этого годится ламинированная фанера. Математический расчет рекомендует использовать листы толщиной 18-20 и более миллиметров. К ламинированной поверхности бетон не прилипает. Можно также использовать простую толстую фанеру, окрашенную масляной краской. К ней бетон тоже не прилипает. Такой материал позволяет получить совершенно гладкую и ровную нижнюю поверхность плиты перекрытия. В самом простейшем варианте могут использоваться обыкновенные обработанные доски. Толщина их должна быть 50 мм. К стойкам фанеру или доски прикрепляют шурупами.

Важно проконтролировать абсолютную горизонтальность опалубки с помощью уровня или других доступных средств. Между щитами фанеры или досками не должно оставаться щелей. Можно сверху опалубку застелить полиэтиленовой пленкой, чтобы жидкий бетон не просочился вниз. Пленка также не даст влаге из бетонной массы впитаться в дерево опалубки. Потеря влаги уменьшает прочность бетона. Небрежно смонтированная опалубка приведет к неровностям нижней поверхности монолитной плиты и к дополнительным трудностям при окончательных отделочных работах.

Низ будущей плиты состоит из слоя бетона для изоляции арматуры толщиной около 20 мм. На него через опоры укладывается арматурная сетка. Вся конструкция заливается бетоном марки М200 или выше.

При ширине перекрываемых пролетов более 8 метров перекрытие армируют высокопрочными канатами. Если при этом монолитная плита будет опираться на колонны, то на местах опоры монтируется дополнительное армирование. Опалубка делается на всю длину плиты.

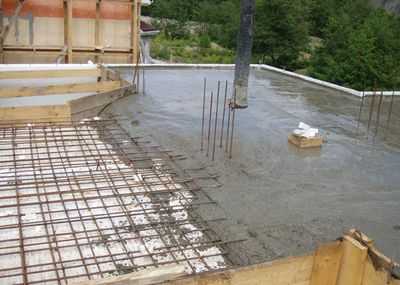

Бетонирование арматуры

Чтобы при застывании бетон не растрескивался, его необходимо смачивать водой в течении первой недели.

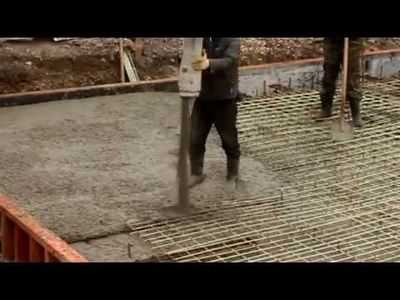

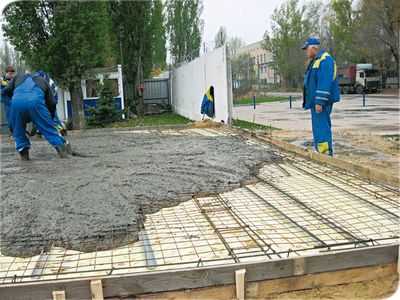

Бетон укладывается на всю площадь перекрытия сразу. Бетонную смесь лучше использовать промышленного приготовления, которая доставляется специальными машинами-миксерами в нужном количестве. Такой бетон лучше самодельного. Он проходит контроль качества, в его состав входят специальные добавки для улучшения свойств.

Уложенный бетон должен хорошо провибрироваться. Лучше всего с этой задачей справится глубинный строительный вибратор. Его можно взять в отделе проката магазина стройматериалов. Вибратор уплотняет бетонную массу, выгоняет из нее воздух и лишнюю воду. После полной укладки всего бетона поверхность будущей плиты заглаживается специальной гладилкой с длинной ручкой. Можно присыпать поверхность тонким слоем сухого цемента.

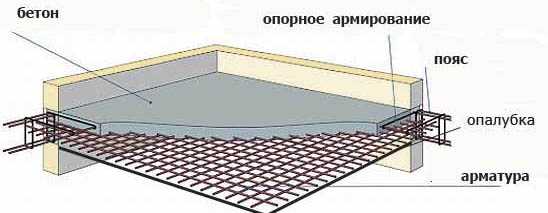

Схема элементов армирования: опорная арматура; бетон; венец; стержни.

Окружающая температура воздуха при укладке бетона не должна опускаться ниже +5 градусов по шкале Цельсия. При более низких температурах влага внутри бетонной массы может кристаллизоваться. Это приведет к растрескиванию бетона и потере его прочности. Существует присадки, позволяющие заливать бетон при низких температурах, но получившееся изделие будет более низкого качества.

Проектной прочности монолитная плита достигнет в рекомендуемых температурных условиях через четыре полных недели. Первые 2-3 дня во избежание появления трещин на поверхности плиты ее надо периодически смачивать водой. Только таким способом можно достичь необходимой прочности монолита. На время схватывания бетона не обязательно прекращать строительство на объекте. Можно продолжить возведение стен или выполнение других работ.

Полезный совет

И последний совет: если расчет монолитного бетонного перекрытия не был сделан на этапе проектирования строительства, за ним лучше обратиться к профессионалам. Не стоит экономить на этом, можно в результате такой экономии остаться в большом проигрыше.

Монолитные бетонные перекрытия, выполненные по расчетам специалистов, будут гарантированно иметь высокое качество.

Они будут обладать большой несущей способностью. Профессионально выполненный расчет позволит приобрести нужное количество арматуры и бетона. При наличии колонн в помещении расчет позволит правильно армировать места опоры плиты перекрытия на эти колонны. На глазок это сделать невозможно.

1pobetonu.ru

Схемы вязки арматуры монолитной плиты фундамента и перекрытия, видео технологии

Монолитные железобетонные плиты могут служить фундаментом или перекрытием. В обоих случаях возможно самостоятельное изготовление арматурной сетки для них из стальных или композитных прутьев. Элементы соединяют сваркой (только металлические) или связывают проволокой.

Оглавление:

  1. Проволока и хомуты
  2. Расчет прутьев
  3. Список инструментов
  4. Армирование фундамента
  5. Упрочнение перекрытия
  6. Ручная и механизированная вязка

Выбор проволки

Для вязки, в том числе каркаса монолитной конструкции, используют специальную гибкую обожженную (термообработанную) проволоку круглого сечения диаметром 0,8-8 мм. Ее изготавливают из низкоуглеродистой стали — оцинкованной или без защитного покрытия. Оцинковка предупреждает коррозию. По плотности слоя различают два класса изделий — у второго она больше почти в два раза. Применение технологии отжига делает металл прочнее, эластичнее. При покупке вязальной проволоки обращают внимание на маркировку — должна присутствовать бука О (отожженная).

Необработанная высокой температурой проволока с трудом изгибается, рвется. Допустимо связывать ей детали каркаса, если предварительно подержать над открытым пламенем около получаса.

Арматурные прутья правильно связывать оцинкованной проволокой, но если есть необходимость сэкономить, то допустимо использовать обычную, без защитного покрытия. По способу термообработки различают два вида:

  • Светлая (С) — без окалины.
  • Черная (Ч) — с окалиной. По прочности и гибкости не отличается от светлой, но работать с ней обязательно в перчатках, окалина пачкает руки.

Проволока продается в мотках или нарезанная, с кольцами на концах. Второй вариант предпочтительнее, работу с ней выполнять проще и быстрее, так как ее не нужно нарезать. Примерный расход — до 50 см на один узел. Точная цифра зависит от толщины арматуры и проволоки. Для расчета необходимого количества составляют схему будущего каркаса с уже заложенным шагом между элементами.

Толщина проволоки:

  • диаметр прута до 12 мм — 1,2 мм;
  • диаметр прута 14 и более — до 1,6.

Использовать проволоку толще 1,6 мм можно, но неудобно (целесообразно только, если выбрана арматура очень большого диаметра), а изделия тоньше 1,2 мм часто обрываются, что увеличивает расход времени и денег.

Хомуты

Арматуру монолитной конструкции, состоящую из прутов диаметром до 18 мм можно вязать пластиковыми хомутами-стяжками. Это узкие ленты с поперечными насечками и храповым язычком. Преимущества по сравнению с проволокой: отсутствие коррозии; выполнение работы проще и быстрее. Хомуты продают нескольких размеров — под определенную толщину.

Минус — многие строители утверждают, что узлы из пластиковых стяжек часто рвутся. Для композитных прутов вместо них можно использовать пластмассовые фиксаторы-скрепки (скобы).

Арматура

Расчет толщины прутьев, размера ячеек (шаг между стержнями), количество поясов каркаса и шаг, расхода обязательно должен производить специалист с большим опытом в сфере фундаментных и бетонных работ. Для монтажа надежной сетки необходимо учесть все характеристики грунта на стройплощадке и особенности будущего здания — этажность, материал стен, предполагаемую нагрузку, форму.

Для каркаса монолитной железобетонной плиты в стандартных случаях применяют прутья диаметром 8-16 мм. Основу сетки изготавливают из рифленой арматуры класса А500, гладкие стержни подбирают в качестве вспомогательных элементов. Размер ячейки (шаг) — от 20х20 до 40х40 см. Чем больше вес будущей постройки, тем больше расход.

Для вертикального упрочнения (соединения связанных соседних поясов) при монтаже плит фундаментов и перекрытий правильно использовать специальные гнутые скобо-гибочные изделия — хомуты. Их изготавливают из арматуры класса А240 или А500 диаметром от 4 до 40 мм, в основном гладкой, реже — рифленой. Стандартные размеры — от 15х15 до 40х40 см, выбор подходящего делают с учетом шага между поясами сетки.

Инструменты

Связывать стержни проволокой можно следующими ручными или электрическими инструментами:

  1. Крючок для вязальной проволоки (скручиватель).
  2. Приспособления в виде буквы «г», изготовленного своими руками из рифленой арматуры, гвоздя или электрода толщиной до 4 мм.
  3. Арматурные кусачки — другое название — реверсивные клещи.
  4. Щипцы, пассатижи, плоскогубцы.
  5. Шуруповерт. Работа выполняется в несколько раз быстрее, для вязки делают своими руками насадку в виде крюка из гвоздя или толстой проволоки. Минус по сравнению с ручными вариантами — шум.
  6. Пистолет (автоматический вязчик). Из-за высокой цены применяют только в профессиональном строительстве, но можно взять его в аренду. Выпускают два типа автоматических вязчиков — аккумуляторные и механические (работают без электропитания). Преимущества: высокая скорость; почти нет обрывов; стабильность качества узлов; возможность менять размер и прочность петли; за счет использования удлиняющего приспособления не приходится нагибаться. Недостатки: для труднодоступных мест потребуется дополнительный ручной инструмент; шум.

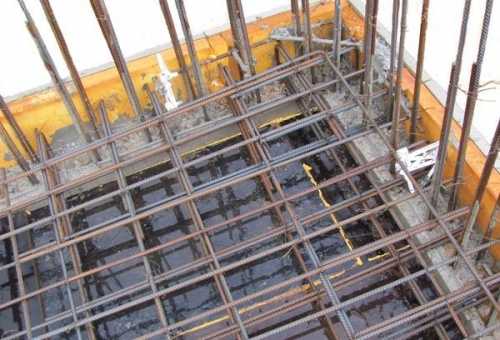

Армирования фундамента

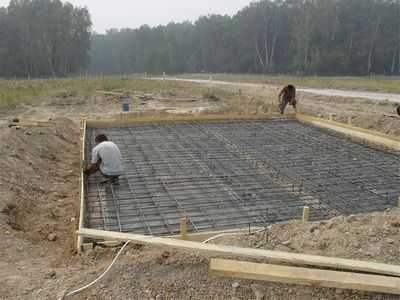

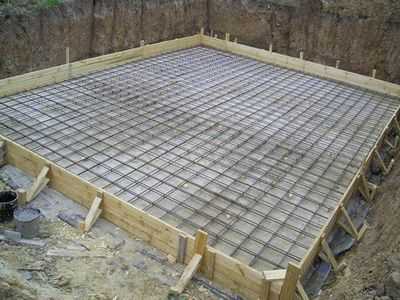

Каркас монолитной фундаментной плиты состоит из 1-3 поясов, горизонтально расположенных друг над другом. Поясом называется сетка (ряд) из пересеченных под прямым углом продольных и поперечных прутьев. Основания самых легких нежилых сооружений имеют толщину примерно 15 см, для них достаточно одного ряда. При строительстве домов, торговых, промышленных зданий чаще всего устанавливают 2 пояса с шагом около 15 см, в особых случаях, когда требуется повышенная прочность или толщина более 40 см, монтируют третий.

Для монолитной плиты вязку арматуры можно выполнить двумя способами: прямо в котловане или снаружи. Технология монтажа:

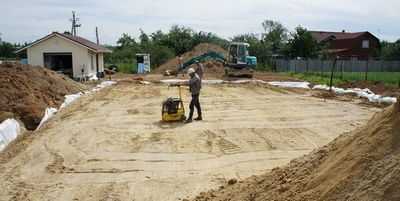

1. Поверх песчано-гравийной подушки залить тонкий (до 7 см) слой тощего бетона. После его застывания настелить слой гидроизоляции.

2. Установить по всей площади будущего фундамента специальные пластиковые подставки под арматуру. Они обеспечат минимальный требуемый зазор в 5 см между первым поясом каркаса и основанием.

3. Разложить прутья. Шаг соблюдать от 20 до 40 см, по расчету и схеме специалиста. Стержни располагать в длину с нахлестом от 30 до 50 см. Под несущими стенами, колоннами пруты размещают чаще.

4. Следующий пояс монтируют на высоте не менее 10 см от нижнего. Расстояние рассчитывают таким образом, чтобы верхний ряд был залит слоем бетона толщиной не менее 3 см, иначе высока вероятность коррозии.

5. Для соединения между собой связанных поясов каркаса к нижнему привязывают вертикальные стержни с шагом 20-40 см или устанавливают хомуты. По периметру фундамента каждый продольный и поперечный ряды заканчивают прутьями, согнутыми под углом 90°, или открытыми П-образными хомутами.

6. Верхние концы вертикальных стержней должны выступать над фундаментом. Это нужно для соединения плиты с каркасами стен.

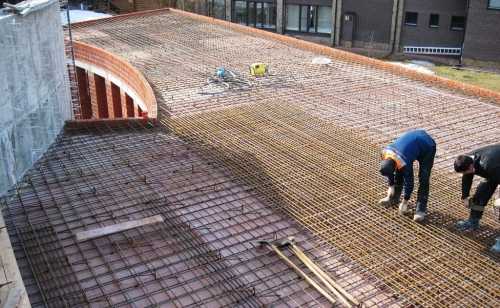

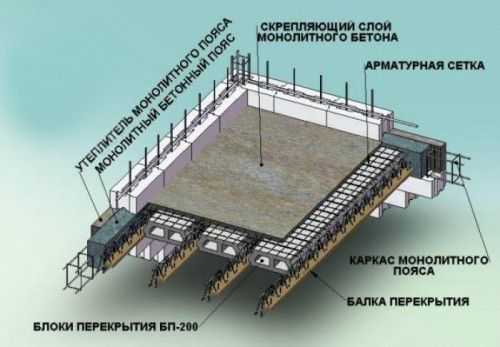

Технология армирования перекрытия

Перекрытие — горизонтальный несущий элемент конструкции здания, разделяющий этажи и являющийся основой для пола. Один из вариантов его монтажа — заливка из бетона прямо на месте цельной плиты. Обычно его выбирают, если дом имеет сложную форму (круглую, полукруглую) или по каким-либо другим причинам невозможно установить сборную систему из готовых плит или балок.

Общие сведения о расчете:

  1. Рекомендуемая толщина монолитного перекрытия составляет одну тридцатую ширины пролета, но не менее 15 см.
  2. При расчете учитывают материал стен и предполагаемый общий вес мебели, техники, которые будут стоять на этаже, количество людей внутри помещения, интенсивность их перемещения.
  3. Конструкция должна заходить на несущие стены.
  4. Количество поясов армирования зависит от выбранной толщины плиты. Если перекрытие тонкое (около 15 см), то достаточно одного. В остальных случаях делают два пояса.

Технология изготовления монолитного перекрытия схожа с методикой монтажа фундамента. Также требуется размещение опалубки, но с дном. Для ее установки между этажами ставят подпорки и на них кладут доски.

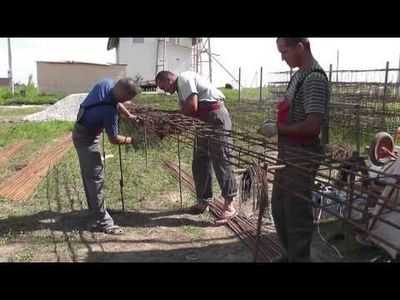

Ручная вязка

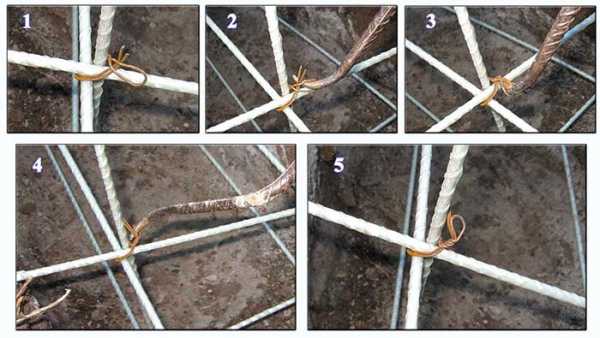

Порядок действий при армировании каркаса монолитной железобетонной плиты методом ручной вязки крючком:

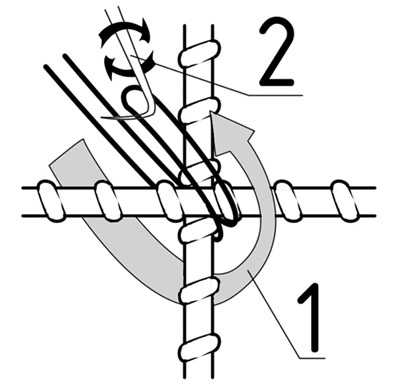

  1. Сделать заготовки из проволоки длиной по 25-30 см. Самый простой способ — болгаркой разрезать сразу весь моток.
  2. Куски проволоки сложить пополам и поместить на каждом стыке сетки.
  3. Готовую петлю слегка изогнуть и подвести под углом 45 градусов (по диагонали) под стык прутьев.
  4. Ввести крючок внутрь петли, подхватить им второй конец отрезка проволоки. Загнуть его так, чтобы он не соскакивал с инструмента.
  5. Поворачивая крючок по часовой стрелке, закрутить петлю до упора. Необходимо контролировать силу давления на проволоку, чтобы она не оборвалась. Обычно хватает 3-4 оборотов.
  6. Повторить действия на каждом стыке.

Плоскогубцы, щипцы, реверсивные клещи в петлю не вводят. Левой рукой нужно взяться за концы проволочной заготовки, правой с инструментом, захватить их и закрутить до упора.

Механизированная вязка

При использовании для связывания арматуры шуруповерта установленную самодельную насадку-крючок вводят в петлю. Затем включают инструмент на минимальном количестве оборотов. Выполнив узел, проверяют его качество и регулируют обороты. Если проволока надорвана — уменьшают, если петля слабая или совсем не затянулась — увеличивают.

Пистолет достаточно поднести к месту пересечения прутьев и нажать на кнопку или рычаг. Примерно за 1 с прибор завязывает прочную петлю и обрезает излишки. Обычная проволока для автоматического вязчика не подходит, нужно покупать специальную в кассетах. Расход — 1 кассета примерно на 40-150 узлов (в зависимости от метража).




cemgid.ru

Как правильно уложить арматуру для монолитной плиты. Как правильно уложить. KakPravilno-Sdelat.ru

» Как правильно уложить

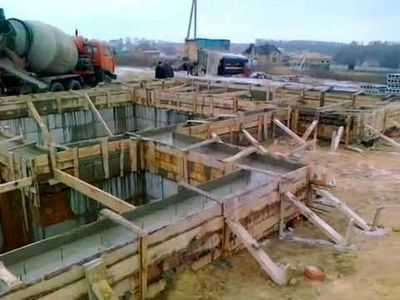

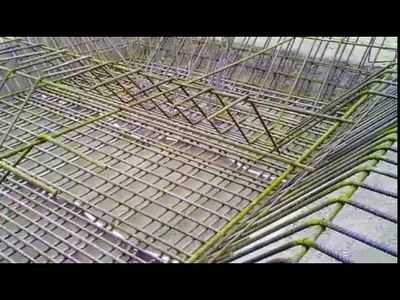

Армировочный каркас монолитного фундамента

Монолит кажется невероятно прочным, кажется что такой фундамент будет стоять столетиями. Но если не правильно выполнить расчет и армирование фундамента, то он может треснуть еще до того, как дом обзаведется жильцами.

Самые большие проблемы в данном случае возникают при возведении ленточного и плитного оснований по той простой причине, что эти типы трудно поддаются ремонту и восстановлению.

Кроме того, эти конструкции обладают значительно большей площадью поверхности в сравнении со столбчатыми или свайными опорами, поэтому сильнее подвержены нагрузкам со стороны прилегающего или подлежащего грунта.

Зачем нужен каркас из арматуры?

Бетон очень прочен на сдавливание, разрушить его давлением очень сложно. Но на растягивание и сгибание этот материал приблизительно в десять раз слабее. Из-за этого любая нагрузка, порождающая усилие на растягивание, может повредить даже самый прочный монолитный фундамент.

К примеру, ленточный может испытывать продольную нагрузку на растяжение в верхней или нижней части в том случае, если почва под ним неравномерно сопротивляется давлению массы всего дома.

Обычно такие проблемы возникают в углах постройки или в середине длинной стены. У плитного фундамента эта проблема стоит еще более остро.

Он опирается на грунт огромной площадью и в любом месте может возникнуть усилие на изгиб, которое в свою очередь порождает нагрузку на растягивание.

Точный расчет тут сделать очень сложно.

Трещины возникают по следующим причинам:

  • неоднородный грунт по разному воспринимает нагрузку на разных участках стены;
  • неправильно просчитана пучинистость почвы, зимой мерзлый грунт создает сильное давление на бетон и «рвет» его.

Существует еще множество причин, но защита только одна: правильно и качественно выполнять расчет и армирование фундамента. Армированный бетон все эти нагрузки выдержит с честью.

Смотрите нашу видео-подборку по теме:

Правильная армировка бетона

В первую очередь армировать нужно там, где возникает или может возникнуть усилие на растяжение бетона. Ленточный фундамент усиливается металлическим каркасом с учетом таких особенностей:

  • нагрузки на растяжение возникают в продольном направлении и почти никогда — в поперечном;
  • растяжение может происходить как в верхней, так и в нижней части ленточного фундамента.

Поэтому поперечная арматура нагрузки практически не несет, как и вертикальная. Соответственно эти прутья можно делать из гладкой арматуры или просто толстой стальной проволоки. Точный расчет тут не нужен, лишь бы смогли форму каркаса поддержать до заливки.

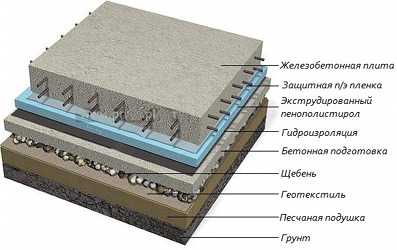

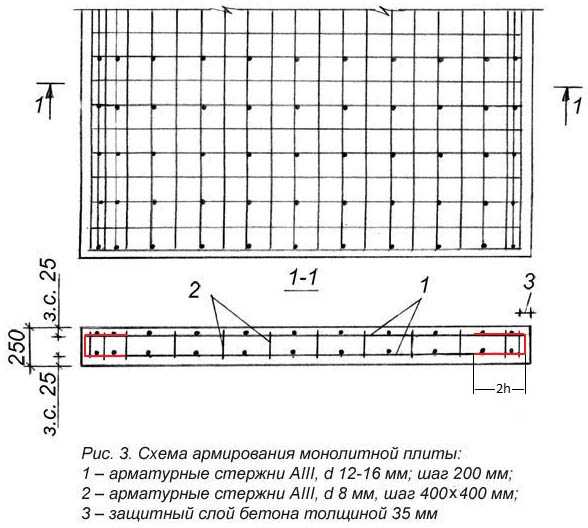

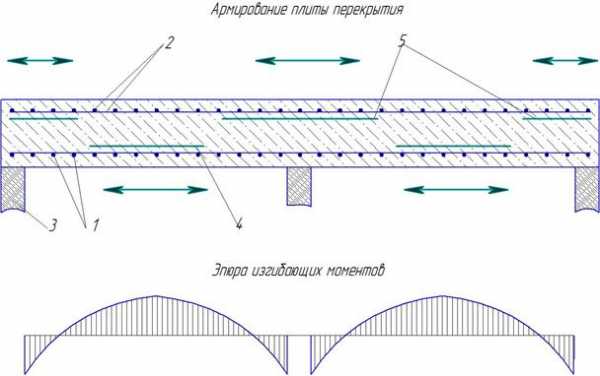

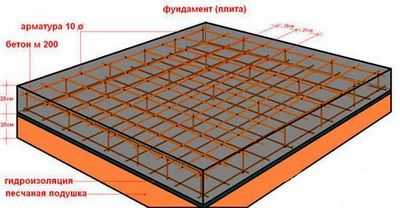

На схеме приведен пример монолитной плиты в разрезе

В продольном направлении необходимо армирование ребристыми прутками, которые следует укладывать и вверху, и внизу. Особенно тщательно нужно подготовить углы, как потенциально самый уязвимый элемент конструкции ленточного фундамента.

Устанавливать каркас следует таким образом, чтобы он после заливки целиком оказался в бетоне, для этого нужно использовать специальные подкладки или клинышки. Армирование монолитной плиты перекрытия требует укладки металла по всей площади.

Нагрузка на монолитный фундамент может возникнуть в любом месте, попытка сэкономить не редко приводит к появлению трещин еще до окончания стройки.

Каркас обязательно должен быть двухслойным. Верхний слой тоже нужно делать сплошным, обычные армировочные балки не подойдут. Плиту усиливают прутками, уложенными сеткой.

Расстояние между соседними прутьями в сетке выбирается в зависимости от требуемой прочности, как правило не менее 20 и не более 40 сантиметров, в некоторых случаях позволяется использовать для нижней сетки шаг в 10 сантиметров.

Меньший размер значительно усложнит армирование, больший не позволит равномерно распределить нагрузку.

Необходимую прочность можно обеспечить также за счет подбора оптимального сечения арматуры.

Если у плиты будут ребра жесткости, то их тоже нужно усилить арматурными балками. Размер балок должен соответствовать габаритам ребра. Сварка или связка арматур может отнять много времени, поэтому в некоторых случаях будет целесообразно использовать готовые арматурные сетки.

В таком случае останется только связать между собой отдельные фрагменты.

Важный момент: монолитный плитный фундамент не допускает использования гладкой арматуры, весь металл должен быть ребристым!

Расход металла на плиту

Плитный фундамент один из самых затратных по количеству материалов. Как бетона, так и металла, которым нужно армировать. Даже ленточный не такой затратный.

Расчет арматуры сделать не сложно. Если укладывать прутки с шагом в 20 сантиметров, то на один квадратный метр потребуется 20 метров арматуры:

  • 5 прутков метровых нижних продольных;
  • 5 нижних поперечных;
  • 5 верхних продольных;
  • 5 верхних поперечных.

Если эта же арматура будет использоваться и для организации подпорок, то понадобится добавить еще приблизительно один погонный метр на каждый квадратный метр площади фундаментной конструкции.

Расчет толщины прутков производится в зависимости от мощности плиты, от ее высоты, от предполагаемых нагрузок.

Если строим дом, к примеру, 6х8 метров, то площадь плитного фундамента будет составлять почти 54 квадратных метра (не забываем, что край плиты должен выступать за пределы стены на расстояние, равное толщине плиты; будем считать, что нам нужно добавить 20 сантиметров с каждой стороны).

Тогда нам потребуется 1080 метров арматуры. И это при условии, что подпорки для верхней сетки мы будем делать из какого-либо другого материала.

В противном случае на армирование понадобится уже 54+1080=1134 метра. В том случае, когда основание фундамента укрепляется ребрами жесткости, то количество арматуры еще больше возрастает.

К примеру, если к вышеуказанной плите добавить еще шесть ребер (укладываем вдоль длинной стены с шагом в 120 см.), то для их армирования понадобится дополнительно 96 метров: два прутка по 8 метров в каждую балку.

И опять-таки нельзя забывать про подпорки, которыми монолитный фундамент будет скреплен с этими ребрами.

Расход материалов большой и велик соблазн сэкономить или вообще не делать расчет и вообще не армировать. Но в случае трещины ремонт обойдется во много раз дороже. В этом ленточный и плитный фундамент очень схожи.

Смотрите нашу видео-подборку по армировке:

Расчет арматуры для монолитной плиты

Монолитные плиты применяются, когда планируется отойти от стандартных параметров при строительстве и использовать особенные характеристики зданий.

Благодаря повышенной жесткости, использование монолитных плит является наиболее экономически выгодным вариантом. Единственный минус – монолитные плиты сложно укладывать при пониженных температурах.

Чтобы перекрытие было устойчивым и прочным и прослужило долгие годы, важно производить точный расчет монолитной конструкции, а если она заливается самостоятельно, то здесь не обойтись без расчета арматуры, которая является основой конструкции.

Во время создания составления проекта необходимо:

  • определить марку бетона
  • тип арматуры,
  • просчитать схему ее укладывания,
  • продумать систему изоляции от воздействия воды и тепла,
  • подсчитать, сколько стройматериала необходимо для проведения работ.

Применение арматуры в строительных целях

Арматурные стержни в первую очередь служат для того, чтобы уберечь бетонное основание от значительных нагрузок и, как следствие, образования разрушений и трещин. Бетон сам по себе не может дать прочностные характеристики, особенно при большой площади использования, заливки.

В первую очередь арматура, стальная или композитная . позволяет фундаменту справляться с резкими скачками температур и подвижностью грунта. Здесь сразу становится актуальным информация о фундаменте на пучинистых грунтах, и о том, как именно его собирать и заливать.

В свою очередь, бетонное покрытие же спасает арматуру от плавления под воздействием огня и уберегает от коррозии, правда, последнее относится к стальному материалу, если же в работе используется современная стеклопластиковая арматура, то коррозия ей совершенно не страшна.

Неровная поверхность арматуры позволяет прочно сцепляться материалам при заливке бетонного раствора. Стержни арматуры укладываются продольно и поперечно для прочности всей конструкции. При этом укладку следует проводить по всем правилам.

Важно! Приступая к работе с армированием монолита, нужно понимать, как на практике реализовывается схема армирования .

Кроме того, необходимо выбрать способ соединения арматуры. Если это стальные стержни, то можно использовать и вязательную проволоку и сварку, если композитная, то проволоку.

Правила выбора арматуры

Перед тем, как подобрать материал, важно выяснить уровень планируемой нагрузки. Для этого выбирается фундамент и производится анализ грунта.

Далее производится расчет арматурного сечения. Для монолитной плиты выбирается диаметр стержней свыше 10 мм. При этом важно помнить о степени нагрузки на грунт.

При слабом грунте применяются более толстые арматурные стержни, к примеру, от 12 мм. Что касается углов строения, то здесь может быть использована и арматура до 16 мм.

Арматура бывает нескольких видов в зависимости от особенностей:

  • Арматура продольного типа не позволяет растягиваться конструкции и появляться вертикальным трещинам. При воздействии арматурный стержень берет на себя часть нагрузки и равномерно распределяет по всей поверхности плиты.
  • Арматура поперечного типа защищает от появления трещин в момент воздействия напряжения на опоры.

Расход арматуры при армировании

Обладая точными цифрами, можно правильно подобрать арматуру, толщину плиты, марку и количество бетона. Это в свою очередь позволит сэкономить силы и финансовые средства.

Напомним снова, как бы банально это не было, но не стоит экономить на покупке качественных стройматериалов, особенно, когда дело касается фундамента. В противном случае то может сказаться на сроке эксплуатации конструкции, и при ремонте потребуется выложить гораздо больше денег, чем было сэкономлено.

Существуют общепринятые нормы, как рассчитать расход арматурного материала в расчете на 1 кубометр бетонного раствора. При укладке арматура размещается вплотную на поверхности плиты, при этом от края остается 3-5 см.

Расчет на примере плиты 8х8

Точное количество арматуры рассчитывается на примере плиты размером 8х8 метров.

Для устойчивости грунта идеально подойдет стержень арматуры ∅ 10 мм. Как правило, сетка из арматуры выкладывается через шаг до 200 мм. Исходя из этого, не сложно вычислить нужное количество стержней.

Для этого ширина плиты делится на размер шага в метрах и прибавляется 1 прут (8/0,2+1=41). Для получения сетки стержни размещаются в перпендикулярном направлении. Значит, полученный результат нужно умножить на два (41х2=82 стержня).

Важно! При монтаже монолитной плиты требуется укладка двух слове сетки из арматуры сверху и снизу. Следовательно, данные снова умножаем на два (82х2=164 стержня).

Длина стандартного арматурного стержня составляет 6 метров. Исходя из этого, получается следующий расчет: 164х6=984 м.

Слои связаны между собой точками пересечения, количество которых легко вычислить, если количество стержней умножить на этот же показатель (41х41=1681 штук). Арматура в виде сетки укладывается в 5 см от основания плиты.

Толщина монолитной плиты равняется 200 мм. Чтобы произвести соединение, потребуется стержень длиной 0,1 метров.

Для осуществления всех соединений понадобится 0,1х1681=168,1 метров арматурного материала. Итого для проведения строительных работ потребуется 984+168,1=1152,1 метров арматуры, это теперь можно посчитать и в весе, если знать, сколько весит метр арматуры . Цифра получится также важной для расчета нагрузок на основания строения.

Практически всегда арматурные стержни продаются в строительных магазинах в килограммах. Один стержень весит в среднем 0,66 кг, значит, потребуется 0,66х1152,1=760 килограмм арматуры.

Comments are closed.

Плитный фундамент своими руками

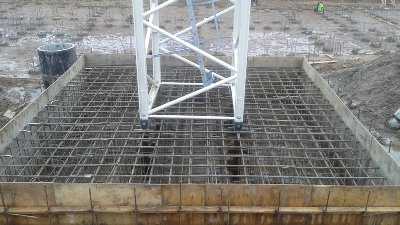

Плитное фундаментное основание представляет собой разновидность незаглубленного фундамента, который закладывается на глубину не больше 50 см, а как правильно залить плитный фундамент своими руками обсудим в этой статье. Основным отличием от всех других видов фундаментов является то, что оно имеет жесткое пространственное армирование, которое распределяется по всей поверхности. Данный способ армирования дает возможность значительные нагрузки без видимых внутренних деформаций, которые имеют место в некоторых сооружениях. Прочитайте, как сделать армирование своими руками. Плитные фундаменты можно разделить по способу монтажа на следующие виды:

  • Ребристые основания;
  • Фундаменты монолитные;
  • Комбинированного типа.

Фундаментная плита ребристая отлично противостоит грунтовому пучению и радиальным нагрузкам, но в изготовлении более сложная. На практике чаще всего изготовляются комбинированные решения, которые состоят из перемычек и поверх них монолитная плита. Промежутки, которые имеются между ребрами таких фундаментов, обычно заполняются ГПС.

Готовим основание для плиты

Для того чтобы залить плитный фундамент своими руками необходимо начать с подготовки основания для него на грунте. Подготовка заключается в планировании участка и разметки необходимой площади, а также выемки почвы до 35 см. Получившуюся выемку нужно застелить геотекстилем. Он отлично удерживает засыпку, но одновременно не пропускает воду.

После того как уложили геотекстиль необходимо сделать подсыпку щебнем и песком, а после полить водой и хорошо утрамбовать. Сверху такой подушки необходимо уложить полиэтиленовую пленку, желательно потолще, которая выступает в данном случае гидроизоляцией. В последующем строительстве не забудьте провести внутреннюю гидроизоляцию. После этого готовится деревянная опалубка, которая для того чтобы бетон не протекал в щели тоже оборачивается полиэтиленом.

Вяжем арматуру

После того как подготовили опалубку можно начинать вязку арматуры. Арматуру обычно набирают сеткой с ячейками 200х200 мм из арматуры № 14. Промежуток между слоями сохраняется 10 см.

Для того чтобы зафиксировать расстояние между слоями арматуры и основанием выемки применяют вертикальные ограничивающие опоры, которые называются «грибки».

Во время вязки нижнего слоя под него заводятся грибки размерами 3,5 см, а между слоями другие высотой 10 см (они ставятся опираясь на нижние). Процедура изготовления арматурной сетки не совсем простой и часто требует использования дополнительного инструмента, например, лома или домкрата. Специалисты-строители дают совет класть арматуру на грибки в процессе вязки, т.к это облегчит сбор всей конструкции. Одновременно вся конструкция будет прочнее, если будет иметь меньше соединений.

Торцевые стороны собираемой конструкции тоже необходимо армировать. Для этого применяются П-образные элементы, которые связывают верхний и нижний уровни армирования. Длина этих элементов должна быть больше ширины слоя армировки. Для изготовления более мощных фундаментов кроме продольных слоев арматуры, необходимо предусматривать дополнительные продольные слои арматуры и располагать его в средней части подготавливаемого фундамента.

Заливаем монолитную плиту

Для ускорения заливки плитного фундамента наиболее простым решения будет использование готового бетона, найти который сегодня не является проблемой. Самостоятельно подготовить бетонную смесь и залить фундамент отнимет у Вас очень много времени и сил. Во время заказа бетона следует обратить внимание на класс прочности должен быть не ниже В20, а класс водостойкости должен быть W6.

Отвечающие вышеописанным требованиям бетон Вы сможете найти на ближайшем бетонном заводе. Готовый бетон из миксера подавать из специального лотка. Помните, что в первую очередь следует заполнять самые удаленные от миксера места. В процессе подачи бетона пространство в фундаменте необходимо уплотнять при помощи глубинного вибратора. Использование глубинного вибратора позволяет равномерно распределить смесь, удалить воздух из раствора, выравнивать поверхность.

Для того чтобы плитный фундамент набрал необходимую прочность в течение нескольких дней его необходимо поливать водой. В особо жаркие периоды ее поверхность необходимо закрывать полиэтиленовой пленкой.

Видео. Плитный фундамент своими руками

Источники: http://proffu.ru/rabota/uprochnenie/armirovanie-monolitnoj-plity.html, http://dom-fundament.ru/raschet-armatury-dlya-monolitnoj-plity.html, http://postroy-prosto.ru/plitnyj-fundament-svoimi-rukami/

Комментариев пока нет!

www.kak-sdelatpravilno.ru

Армирование монолитной плиты перекрытия своими руками, видео, схемы

Древнюю основу стройки — камень — давно научились делать из жидкого бетона. Использовать его для плит перекрытия не получалось до конца девятнадцатого века, пока не был изобретен железобетон. Отличием стала десятикратно возросшая прочность на изгиб.

Оглавление:

  1. Когда необходимо усиление?
  2. Схема и эскиз
  3. Список инструментов и расходников
  4. Установка опалубки
  5. Технология монтажа прутьев

Что дает армирование?

Обычный бетон может выдержать десятки и сотни тонн нагрузки, но только в том случае, если они не будут его изгибать. М200 переносит сжатие 200 кг/с на 1 см2. То есть, чтобы раздавить стандартный лабораторный образец, «кубик» со стороной 10 см, требуется нагрузка 20 тонн. При этом не имеющий упрочнения ФБС такой же прочности, а в толщину больше 60 см можно переломить ударом кувалды. Если же мы попробуем сделать плиту, она упадет просто под собственным весом. При изгибе одна половина сечения блока сжимается, а вторая растягивается, растяжению же бетон сопротивляется слабо.

Выход нашли в усилении растягивающихся мест армированием. Стальной прут класса АIII выдерживает растяжение больше 5 тонн на см2. А это значит, что достаточно добавить в сечение всего 2-3 % стали и прочность конструкции увеличится десятикратно.

Бессмысленно укреплять растянутую зону больше, чем выдержит сжатая. Когда нагрузка превысит критическую, она все равно переломится. Упрочнение перекрытия в сжатой зоне бессмысленно. Мы имеем дело с тонкими длинными стержнями, начни их сжимать — просто изогнутся (потеряют устойчивость).

Как узнать, где требуется армирование?

Чтобы определить, где и какие усилия испытывает плита, толщину, сечение, шаг прутьев, необходимо владеть формулами строительной механики. Не нужно придумывать все «с нуля», достаточно заглянуть в каталог и подобрать подходящую для нашего пролета. К примеру, альбом серии 1.143-5пв содержит чертежи сплошных плит толщиной 16 см с подробными спецификациями и размерами металла. Укрепляют перекрытия каркасом в виде сетки. Одна располагается в нижней, а вторая — в верхней части сечения.

Возникает вопрос, если при нагрузке растягивается нижняя часть, зачем же сетка вверху? Края плиты зажаты в стенах, поэтому знаки усилий распределяются по более сложной схеме. И рядом с местом опирания перекрытие оказывается растянутым как раз сверху.

Как распределять арматуру?

Схема выглядит следующим образом:

  1. Нижняя сетка с ячейками порядка 25х25 см, арматуры AIII диаметром не менее 12 мм. Закрывает всю площадь плиты, не доходя до края на величину защитного слоя (4-5 см).
  2. Вверху заполнять всю площадь не обязательно. Достаточно уложить сетку по периметру, приблизительно на четверть размера по длине и ширине от края. При этом шаг сначала ставим 15х15 см, а начиная с половины армировки, переходим на 25х25. Сталь берем такую же, что и нижнего каркаса.
  3. Выдерживать расстояние между сетками монолитной плиты помогают пруты AI диаметра 6 мм, установленные вертикально.

Разрабатывая армирование на основе готовой серии, имейте в виду: стандарт предполагает изготовление конструкций на заводе ЖБИ. Это гарантирует точное соответствие класса бетона по всем параметрам.

При самостоятельном устройстве будет не лишним увеличить сечение стержней и прочность раствора минимум на треть. Пусть возрастет смета, зато гарантированно получите надежную плиту.

Эскиз

Еще до начала работы будущее перекрытие необходимо нарисовать. Делаем это в масштабе, в трех проекциях: вид сверху, продольный и поперечный разрез. На чертеже рисуем армирующие сетки, их расположение по толщине сечения и на плане. Не пожалейте времени, найдите в сети калькулятор для расчета арматуры. При составлении спецификации укажите не только длину, но и вес каждого элемента. Выведите общую массу стали по маркам.

Покупка металла на вес позволит вам сэкономить 10-15 % от цены, что получится при расчетах по длине. Чтобы сэкономить время и деньги, попросите сразу нарезать прокат по размерам. Эту услугу обычно оказывают на базах, стоит она недорого.

Выбирая толщину плиты, не стоит экономить. Нормально, если при пролете до 5,5 метров перекрытие составляет по высоте 16-18 см, дело не только в прочности. Железобетон М300 и в 10 см выдержит вес жильцов, мебели и всех гостей дома, но при этом система будет «играть», а звукоизоляция окажется ниже всякой критики.

При увеличении пролета усилия в сечении растут не прямо пропорционально, а с опережением. Конструкции длиннее 6 м выполняют с предварительно напряженной арматурой либо имеющими внизу ребра жесткости, чтобы увеличить рабочую толщину сечения. Правильно рассчитать такое перекрытие, не имея специальных знаний, не получится, а готовые решения найти довольно сложно.

Инструменты арматурщика

При укладке стали ее потребуется резать, гнуть, связывать. Поэтому подготовим инструменты и оснастку:

  1. УШМ — угловая шлифовальная машина, или в просторечии «болгарка». Для резки прутьев до 22-24 мм хватит и небольшой, с диском на 125 мм. Но если раскроя предстоит много, лучше запастись среднего размера на 180 мм. Маленькая будет перегреваться и работать ей не очень удобно.

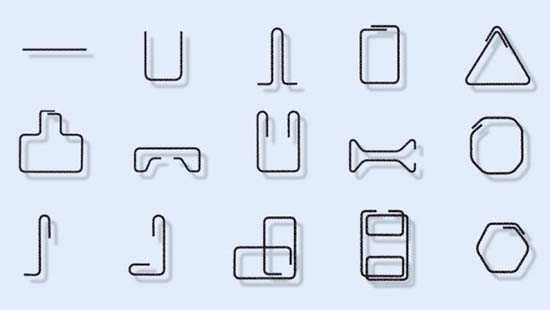

  2. Станок для гибки. Можно купить или сделать самому.
  3. Вязальный крючок. При устройстве каркасов лучше применять проволочные соединения. С ними больше возни, но когда приловчитесь, дело движется быстро. А вот ослабления металла, который дает электросварка, не происходит.
  4. Кусачки или пассатижи — чтобы переделать неудачный узел. Для заготовки отрезков вязальной проволоки лучше использовать «болгарку», нарезая сразу толстый пучок.
  5. Рулетка со стальной лентой 3-5 метров, строительный угольник и маркер для разметки.
  6. Стальная щетка для «болгарки». Может понадобиться для очистки стержней. Применять металл со следами ржавчины для армирования нельзя.

Материалы и расходные

Кроме самих стальных прутов нам потребуются:

  1. Мягкая железная проволока диаметром 1-1,5 мм для связывания арматуры. В зависимости от толщины стержня на каждое соединение понадобится 20-30 см, отсюда рассчитаем общую потребность. Продается она на вес, поэтому переведем метры в килограммы.
  2. Подкладки типа «стульчик» — обеспечат защитный слой бетона требуемой толщины (минимум 40 мм). В отличие от усиления черновых полов или подготовок под фундамент, для плиты перекрытия не стоит использовать куски кирпича.
  3. Режущие диски для УШМ по металлу. Если сталь завезена в заготовках по размеру, их понадобится один-два, а при самостоятельном раскрое может уйти десяток.

Армирование начинается с опалубки

Выставляем опалубку плиты, эти работы — совершенно особый раздел строительного ремесла, выполняют их плотники. Задача опалубочной оснастки — придать необходимую форму монолиту, а также служить «столом» для монтажа каркаса.

Она должна:

  1. Не иметь щелей, куда мог бы вытекать жидкий раствор и цементное «молочко».
  2. Быть достаточно прочной, чтобы выдержать нагрузку от массы состава и проката, а также вес работников, которые должны ходить по ней при устройстве армирования и укладки бетонной смеси.
  3. Быть строго горизонтальной или иметь требуемый уклон, предусмотренный проектом с отклонением не более 2 мм на метр.
  4. Иметь точность по геометрическим размерам, обеспечивающим отливку перекрытия с отклонением от проекта не более 5 мм.

При частном малоэтажном домостроении опалубку для плиты изготавливают из дощатых щитов или толстой фанеры (вариант — ОСП-3). Специализированные фирмы имеют стандартные комплекты, работать с которыми куда удобнее. Если есть возможность взять такую оснастку в аренду, ей нужно обязательно воспользоваться.

Укладка арматуры своими руками

Все операции интуитивно осваиваются буквально в течение получаса. Скрутки играют лишь вспомогательную роль, их задача — обеспечить необходимое положение стержней в толще бетона только при его заливке. Сами они не добавляют перекрытию никакой прочности, а их работа заканчивается, когда конструкция заполнена.

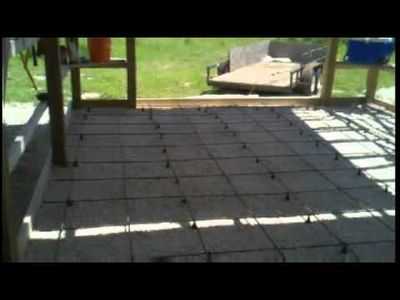

Работы начинаем с прутьев нижней сетки. Раскладываем приблизительно равномерно сначала один слой, затем два или три отрезка перпендикулярных. Приступаем к вязке: скрепим четыре прута по периметру монолитной плиты, чтобы образовался прямоугольник. Затем связываем концы прутьев нижнего «слоя» армировки с перпендикулярными. При этом соблюдаем необходимый шаг как с одного, так и с другого края.

Вязаное соединение делается по технологии:

  1. Заготавливаем отрезки проволоки нужной длины и сгибаем их посредине. Место сгиба сильно не сжимаем, оставляем «петельку», достаточную, чтобы вошел кончик вязального крюка.
  2. Двойную проволочку изгибаем и заводим, снизу захватывая оба стержня в месте пересечения.
  3. Зацепляем вязальный крюк за петельку и заводим за нее второй, двойной конец проволоки.
  4. Вращая крючок, скручиваем проволоку до получения прочного соединения. Если петелька обломится, ничего страшного, лишь бы на узле осталось хотя бы два-три витка скрутки.

Чтобы выдержать расстояние между прутьями, используем рулетку. Еще удобнее сделать шаблоны из обрезка деревянной рейки, по длине соответствующие разному шагу арматуры, и маркером надписать размер.

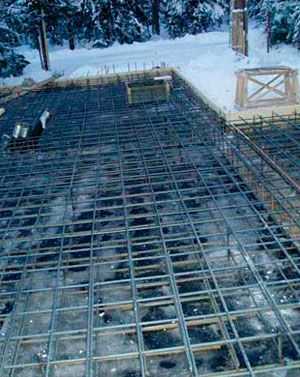

После того, как все стержни нижней сетки связаны в местах пересечения, переходим к устройству верхней. Работаем не торопясь, сверяясь с эскизом. При продольном соединении проката напуск должен составлять не менее 40 диаметров арматуры (желательно 50). Скрутки делаем минимум в двух местах нахлеста, сетки готовы.

Переходим к вертикальным прутам, схема установки — в шахматном порядке, шага достаточно 30-40 см. С помощью гибочного станка и «болгарки», заранее заготовим необходимое количество деталей. По форме они представляют собой скобу, напоминающую сильно вытянутую по высоте латинскую «S» либо русскую «С».

Сетки заранее раздвигаем на проектное расстояние, вставляя шаблоны нужной толщины, сколоченные из досок или брусьев. Приступаем к монтажу распорных стержней. Технология тут даже проще, чем для вязки сеток: верхним и нижним изгибом зацепляем хомуты за прутья, затем фиксируем скрутками. Когда каркас готов, убираем распорные шаблоны и приступаем к бетонным работам.

Требуется соблюдение несложных правил безопасности:

  1. Работаем в перчатках, заусенцы на арматуре, тонкие края проволоки могут серьезно повредить кожу.
  2. Прежде чем взять в руки УШМ, надеваем очки или прозрачный щиток.
  3. Чтобы не спотыкаться при перемещении по сеткам, не лишним будет сколотить для ходьбы легкий дощатый трап.
  4. При укладке бетона под заливаемой плитой не должны находиться люди.




cemgid.ru

Армирование плиты перекрытия – как сделать самому? + Видео

Без такого элемента, как армированные плиты перекрытия, в современном строительстве обойтись практически невозможно, даже если речь идет о небольшом частном доме. Армирование плиты перекрытия вполне осуществимо своими силами, даже если вы новичок в строительном деле.

Армирование перекрытия – что нужно знать?

Армирование – прием, который встречается повсеместно. Так делают лестничные ступеньки, бетонные крыльцо, арочные перемычки и, конечно же, монолитные плиты перекрытия. Прием заключается в совмещении двух разных по структуре материалов – бетона и арматуры. Если бетон крепкий, но достаточно хрупкий, то металл, из которого сделана арматура, обладает достаточной эластичностью, чтобы выдерживать колебания и вибрации. Арматура, по сути, является скелетом бетона – без нее он бы очень быстро рассыпался на куски.

Толщина арматуры варьируется в зависимости от сферы применения, при жилом строительстве обычно используют сечение от 8 до 14 мм, тогда как толщина самой плиты предполагается до 150 мм.

Если вы покупаете плиты, учтите, что по структуре поперечного сечения изделия бывают сплошные, ребристые и пустотные. Последние пользуются наибольшей популярностью, поскольку среди их достоинств числится сравнительно небольшой вес, они имеют высокие показатели тепло- и звукоизоляции и достаточно хорошо переносят деформацию. Однако все покупные изделия обладают одним существенным минусом – наличием стыков, которые не всегда совпадают, образуя ступеньки. При создании монолитной плиты вы получаете ровную и однородную поверхность.


Возможности армирования – экономия и утепление

Использование армированных конструкций позволяет не только добиться существенного утепления всей постройки, но и заметно ускорить процесс возведения всего здания. Небольшой вес армированных плит и прочих конструкций значительно снижает нагрузку на фундамент, при этом сама конструкция получается весьма прочной и без труда выдерживает большое напряжение и длительное воздействие огня. Согласно статистике, деревянные перекрытия способны выполнять свои функции при огневом воздействии около 25 минут, тогда как монолитные плиты выдержат больше часа.

Использование этой конструкционной составляющей позволяет стоить здания любых размеров и сложности. С помощью плит перекрытия можно исправлять неправильную геометрию помещения и создавать нестандартные по габаритам перекрытия. Возможности планировки дома возрастают в разы, поскольку опорой для подобного типа перекрытия могут служить не только сами стены, но и внутренние арки и колонны.

Мастера сайта REMOSKOP.RU подготовили для Вас специальный калькулятор Калькулятор монолитного перекрытия. Вы легко сможете рассчитать монолитное перекрытие.

Монолитная плита перекрытия своими руками – схема армирования

Чтобы узнать толщину будущего перекрытия, строители пользуются простой формулой – длину пролета делят на 30, полученная цифра и будет оптимальной толщиной. Традиционная система армирования плит заключается в расположении рабочих стержней внизу и вверху плиты, перераспределяющей нагрузку арматуры и упоры из катанки. Если толщина плиты будет не более 80 мм, достаточно для армирования всего одного слоя проволочной сетки. Важно так приподнять сетку, чтобы она оказалась как бы внутри бетона, как минимум на 2-3 см.

Сетка может быть как скрученной проволокой, так и скрепленной сваркой – последний способ целесообразно применять при диаметре арматуры не менее 6 мм. Если толщина плиты достигла или превысила предела в 150 мм, армирование необходимо совершать в 2 слоя, расположив их друг на друге и связав между собой проволокой. Размер ячеек должен быть не меньше 150*150 мм, но и не превышать 200*200. Для наиболее прочного результата желательно использовать арматуру одинакового сечения, если же вы хотите укрепить плиты еще больше, используйте в привязке к основной конструкции прутья длиной 40-150 см.

Нагрузка на конструкцию распределяется следующим образом: основные нагрузки приходятся на нижнюю арматуру, тогда как верхняя испытывает сжимающую нагрузку, равно как и бетон. Процесс армирования следует выполнять на всю площадь монолитной плиты, в обязательном порядке применяя опалубку, которая традиционно выполняется из дерева или фанеры. Стойки опалубки должны быть закреплены как можно прочнее, ведь только один квадратный метр перекрытия может достигать в весе 300 кг! Для надежности гораздо лучше использовать телескопические стойки, которые способны выдерживать на себе 2 тонны веса.

Своими руками: армирование монолитной плиты перекрытия от А до Я

При армировании рекомендуется к использованию горячекатаная стальная арматура класса А3 – ее диаметр составляет в зависимости от предполагаемых нагрузок от 8 до 14 мм. Первая сетка закладывается в нижней части плиты, соответственно вторая – в верхней. Опалубку нужно выставлять так, чтобы сетки располагались внутри плиты, а защитный внешний слой бетона достигал около 2 см. Связывают арматуру в сетку обычной вязальной проволокой, создавая ячейки 200*200 или 150*150.

Иногда вместо проволоки используют сварку, однако это выход из положения только в том случае, если у вас есть сварочный аппарат и вы обладаете хорошими навыками работы в этом направлении. Сварка прутьев арматуры способна очень сильно их истончать в местах сваривания, что впоследствии может привести к нарушению целостности конструкции.

Арматура в сетке должна без разрывов, если же длины одной арматуры не хватает, подвязывать дополнительную следует с ощутимым нахлестом не менее полуметра. Стыки следует располагать в шахматном порядке, края же сеток следует связывать в П-образном формате. Если необходимо выполнить изгиб арматуры, делать это нужно лишь с применением механических средств, без нагрева прутьев. Нагрев способен повлиять на структуру металла, который впоследствии может попросту лопнуть. Места особых нагрузок армируются дополнительными прутьями, поэтому очень важно учесть расположение тяжелых элементов и скопления отверстий, которые также необходимо усиливать. Усилить верхнюю сетку следует над несущими стенами, объемные усиления требуются и в местах опоры на колонны.

Готовую сетку из арматуры лучше всего заливать бетононасосом. При небольших объемах работы можно обойтись и своими силами, но в таком случае должна быть организована быстрая подача готового бетона и его замешивание как минимум с помощью ручной бетономешалки, то есть вам понадобятся как минимум 2-3 помощника. В обязательном порядке после заливки следует уплотнить бетон – на больших участках для этого используют глубинный вибратор, в домашних условиях можно обойтись ритмичным и частым постукиванием молотка по опалубке или еще открытых элементах сетки.

Затвердевая, бетон ощутимо усаживается, а при слишком быстром высыхании усадка увеличивается, что может послужить причиной появления микротрещин. Поэтому после заливки бетоном монолитную плиту следует поливать водой, особенно в жаркую погоду. Избегайте прямой струи, старайтесь разбрызгивать воду над всем перекрытием. Достаточно часто во избежание растрескивания бетона на нижний слой укладывается полимерная сетка, поверх которой уже и выполняется основная конструкция. Полимерную сетку используют и для армирования бетонных стяжек, когда применение проволоки или арматуры попросту невозможно.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Армирование монолитной плиты перекрытия

При возведении строительного сооружения из кирпича или блоков в качестве потолочных перекрытий или фундаментов используют самостоятельно изготовленные армированные плиты, которые применяют при невозможности использования других материалов.

Самостоятельное армирование монолитной плиты не обеспечивает заводское качество готового изделия, так как получается толще и грубее.

В готовом виде представляет собой конструкцию из слоёв:

  1. В основании – щебень, песок, гравий или слои нерудного материала.
  2. Стяжка, которая кроме функций выравнивания выполняет защиту гидроизоляционного материала.
  3. Гидроизоляционный материал, чаще всего в его качестве используют рулонный материал с двумя слоями битума на стекловолоконной или полимерной основе.
  4. Бетон с показателем плотности не ниже 200-М.
  5. Арматурная сетка, уложенная в бетон, диаметром от 15 до 25 мм. Важное условие для правильной установки армированных плит – грамотный расчёт: вязка арматуры рассчитывается в зависимости от нагрузки и будущей эксплуатации здания. должно соблюдаться соотношение толщины армированного перекрытия: 30:1. Длина прутьев от 45 до 145 см.

Почему использование армированных плит выгодно?

  • можно обойтись без дополнительной строительной техники при установлении несложной опалубки,
  • в результате возможно создать потолочного перекрытия любой сложности и размера, независимо от этажности здания, кровельного материала;
  • высокая прочность материала, стойкость к температурным перепадам;
  • возможность одновременной прокладки систем коммуникации при заливке;
  • огнеустойчивость материала;
  • можно максимально учесть планировку помещения;
  • стоимость самостоятельного армирования ниже промышленного.

Недостатки армированных плит:

  • сложность конструкции при монтаже в подвальных помещениях;
  • необходимость защиты от влаги, пара, воды;
  • ограниченность применения арматуры в сложном рельефе и косогорах.

Виды армированных плит:

В зависимости от способа выполнения: полученные в результате однослойного или двухслойного армирования.

Кроме этого, различают:

  • чашеобразная конструкция используется для бетонных стен и тяжёлых кирпичных конструкций, каркасных зданий;
  • кессонная плита – заливается в один приём, используется в качестве тех подполья;
  • гладкая плита производится на основе двух армированных поясов, толщиной 20 см, самая распространённая конструкция.

Работы по выполнению армированных плит производят на основании рабочих чертежей, проекта работ, руководствуются установленными нормами СНиП. Качество армированных конструкций влияет на технический уровень строительного объекта, его надёжность и долговечность.

Схема армирования не зависит от вида плиты и может отличаться только видами стыков, использование дополнительных деталей для соединений, величиной арматуры.

Типичная схема армированной плиты:

  • внизу – размер арматуры от 12 до 18 мм в диаметре;
  • вверху – размер арматуры тот же;
  • прутья от 4 до 8 мм, соединяющие верхнюю и нижнюю часть, перераспределяющая нагрузку.
  • укладка листового металла для укрепления строительной конструкции.

Как армировать перекрытие

При установке всегда используется съёмная опалубка, в которую заливается бетон с предварительным заложением жёсткого металлического каркаса. Прутья арматуры связывают проволокой. Дополнительно усиливаются центр плиты и места стыковок с несущими конструкциями здания, отверстия, другие места повышенной нагрузки на потолочное перекрытие. На торцах армирование плиты перекрытия производится вязка П-образными стержнями длиной не менее удвоенной толщине плиты.

При армировании фундамента монолитной стены с потолочным перекрытием и фундаментом каркасы связывают.

Схема усиления плиты

Последовательность изготовления армирования монолитной плиты

  1. Выемка чернозёма. Разметка с помощью шнуров или разметки. На уровне подошвы производится теплоизоляция отмостки и отводы грунтовых вод.
  2. Введение инженерных систем в конструкцию, установка стояков канализации и водопроводов. Трубопровод должен быть расположен на глубине 70–100 см.
  3. Застилка геотекстиля до засыпки дренажа и после него.
  4. Сооружение опалубки с помощью щитов или телескопического устройства. В качестве опалубочных щитов используют металл, древесина, ДСП, другие подручные материалы, которые устанавливаются на штанги и поднимаются на необходимую высоту. Строительным нивелиром стенки выравниваются по горизонтали и закрепляются на нужном уровне.
  5. По ранее намеченной схеме укладывается вязка арматуры и производится вязка проволокой. Готовая вязка имеет квадратные ячейки со стороной от 15 до 20 мм. Продольные площади могут состоять из единственного прута арматуры. Промежуток между прутьями не должно быть 65 мм. Предварительно под каркас укладываются специальные металлические плоскости.
  6. Заливку производят с помощью бетононасоса, пока смесь не схватилась, её уплотняют глубинным игольчатым вибратором. Погружают шланг быстро на 10-15 сек., потом медленно вынимают из смеси, чтобы освобождаемое пространство было равномерно заполнено смесью. Вибратор устанавливают каждый раз на расстоянии не больше 1,5 радиуса действия прибора. При перерывах бетонирования устанавливают строительные швы, которые уберегают конструкцию от возможных смещений и дополнительной усадки. Полностью готово перекрытие через 25-30 дней. Формирование углов плит.
  7. В течение 2-3 дней после заливки конструкцию проливают водой путём разбрызгивания. В летнее время процедуру смачивания повторяют каждые три часа.
  8. Контроль работы состоит в наблюдении за геометрической неизменностью готовой конструкции, жёсткостью, правильностью монтажа, расположению щитов и стыков, расстоянием между прутьями арматуры, слоями между арматурой и опалубками.
  9. Демонтаж опалубки должен сопровождаться геодезической съёмкой верха и низа готовой плиты.
  10. После распалубки поверхность покрывают гидроизоляционным слоем.

Элементы опалубки

Способы гидроизоляции:

  • оклейка рулонными битумными материалами на стекловолоконной или полимерной основе;
  • модификация структуры путём введения растворов, вызывающих молекулярные изменения материала;
  • насыщение мастиками или праймерами;
  • обмазывание эпоксидными или битумными средствами;
  • окраска лакокрасочными материалами, выполненными на основе битумной или эпоксидной смолы.

Часто выполняют одновременно разные методы, которые обеспечивают использование сооружения не менее 70 лет.

Армированные бетонные конструкции усиливают сооружение и значительно повышают их прочность и долговечность.

opotolkax.com

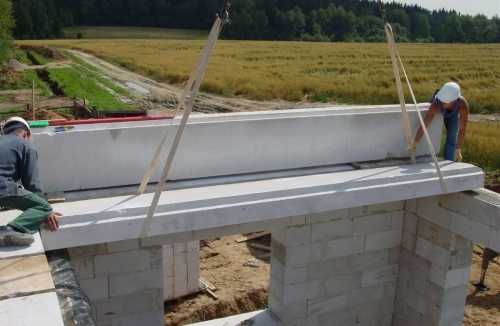

Армирование плит перекрытия своими руками

В многоэтажном и частном строительстве невозможно обойтись без плит перекрытия, которые бывают нескольких видов: сборные железобетонные, монолитные и балочные. В частном и малоэтажном строительстве зачастую практикуется процедура самостоятельного армирования плит перекрытий, которые благодаря тандему «бетон и арматура» обладают повышенной прочностью. Кроме того, подобным образом изготавливают лестничные ступени, армированные и арочные перемычки.

Содержание:

  1. Особенности армированных плит перекрытия
  2. Достоинства армированных плит перекрытия
  3. Схема армирования плиты перекрытия
  4. Армирование плиты перекрытия своими руками

Особенности армированных плит перекрытия

Изготовление монолита не обходится без применения арматуры, что выступает связующим материалом в железно-бетонных конструкциях – армированных плитах, лестничных ступенях, армированных и арочных перемычкам. Процесс армирования монолитных плит перекрытия проводится с помощью арматуры, которая имеет сечение 8 — 14 миллиметров, с условием, что плита отличается толщиной до 150 миллиметров. Однако толщина арматуры может варьироваться, зависимо от вида изделия.

Армированные плиты перекрытия позволяют решить концепцию строительства по-настоящему теплых домов. Они используются в жилищном, коммерческом и промышленном строительстве для организации кровли и межэтажных горизонтальных перекрытий. Плиты покрытий и перекрытий позволяют получить в конечном результате теплые межэтажные перекрытия, а также обеспечить надежную защиту от холода чердачных помещений и эксплуатируемых мансард и отсутствие мостиков холода.

Бетонные армированные плиты перекрытий, как и обыкновенный бетон, имеют специализированную маркировку, и на неё рекомендуется при выборе плит обратить свое внимание. Маркируют железобетон пометками, которые состоят из букв и цифр. Смысловая нагрузка букв обозначает тип плиты. К примеру, ПК – плиты перекрытия, ПНО – плиты настила облегченные, либо НВ – настил внутренний. По цифрам, что идут после букв (размещаются через дефис), вы можете распознать размеры плиты: ширину и длину в дециметрах.

Самая коварная в расшифровке — последняя цифра, которая означает допустимые нагрузки на плиту перекрытия в килопаскалях. Важно помнить, что любая единица, которая содержится в последней цифре, значит 100 килограмм на 1 квадратный метр плиты. К примеру, цифра 7 предупреждает вас, что максимальные нагрузки на изделие составляют 700 килограмм на квадратный метр.

При выборе бетонной плиты нужно обращать внимание, что эти конструкции различаться могут не только размерами и своей маркировкой, но также они бывают различными по структуре. Зависимо от поперечного сечения, армированные железобетонные плиты делятся на 3 разновидности: сплошные, ребристые и пустотные. Наиболее продаваемыми и популярными на строительном рынке являются плиты пустотные, которые они имеют много достойных преимуществ.

Подобные плиты перекрытия обладают, в первую очередь, сравнительно небольшим весом, что упрощает процедуру их перевозки и установки. Также подобные плиты лучше переносят испытание деформацией, имеют отличные тепло- и звукоизолирующие свойства. Следует знать, что пустоты в армированных плитах бывают различной формы: овальной, вертикальной или круглой.

Благодаря подобным различиям армированные плиты можно выбрать для конкретных ситуаций, зависимо от природных особенностей и климата местности, в которой вы планируете возводить дом. Полезной информацией при покупке железобетона станет и то, что в случае применения плит перекрытия в качестве только потолка или пола стоит практиковать армирование ребристых плит перекрытия, ребра должны идти лишь с одной стороны.


Достоинства армированных плит перекрытия

Все армированные плиты перекрытия рекомендуется использовать в покрытиях и перекрытиях жилых и общественных построек и сооружений со стенами из ячеистобетонных блоков, кирпича и крупных блоков. Плиты перекрытий подходят для зданий с влажностью воздуха внутри здания до 60% и для построек при наличии на внутренней поверхности стен пароизоляции с влажностью внутреннего воздуха до 75%. Глубина опирания плит перекрытия на несущие стены должна приниматься не меньше 80 миллиметров.

Армированные плиты позволяют не только добиться качественного утепления постройки, но и ускорить сам процесс строительства, а также повысить звукоизоляцию. Незначительный вес армированных плит и бетонных перемычек снижает нагрузку на стены и фундамент, позволяя дополнительно получить экономический эффект при возведении дома. Для процедуры армирования пустотных плит перекрытия не требуется громадная строительная техника, такая как подъемный кран.

Конструкция в конечном результате получается очень прочной, она выдерживает без проблем колоссальные напряжения и воздействие огня на протяжении длительного периода. Для сравнения стоит оговориться, что перекрытие из древесины может огневое воздействие выдерживать только 25 минут, а вот монолитные плиты перекрытия — более часа.

Строительство с использованием плит перекрытия и громадных блоков позволяет возводить здания любой сложности и любых размеров. При изготовлении монолитных плит перекрытия имеется возможность перекрывать помещение, которое имеет неправильную геометрию стен. Таким способом можно создавать даже нестандартные по габаритным размерам перекрытия. Опорой для подобного армированного перекрытия могут выступать не только стены, но также и колонны, что планировку дома делает более свободной.


Схема армирования плиты перекрытия

Если говорить о составляющих, то традиционная схема армирования плит перекрытия выглядит так: рабочие стержни внизу плиты, рабочие стержни вверху, арматура, которая перераспределяет нагрузку, подставки из катанки. Применяемые чертежи могут иметь и некие отличия. Но в любом случае важно правильно рассчитать планируемую нагрузку и необходимую толщину бетона. Толщина рассчитывается из пропорции 1:30, таким образом, чтобы узнать требуемую толщину бетона, нужно разделить длину пролета на 30 — и вы получите оптимальную толщину.

Если толщина плиты более 150 миллиметров, то армирование в этих случаях совершают в 2 слоя, где они друг на друга располагаются и связываются проволокой между собой. Размер ячеек не должен быть больше 200 на 200 миллиметров, но и не меньше 150 на 150 миллиметров. Так, к примеру, если ширина между несущими стенами составляет шесть метров, то толщина армированной плиты должны равняться 0,2 м.

Если вы специально уменьшите толщину бетона, то увеличиться расход металлопроката, если возрастет толщина, то затраты бетона тоже станут больше. Для прочности изделий желательно применять арматуру одинакового сечения. Дополнительное армирование можно проделать при помощи прутьев, что имеют длину 400-1500 миллиметров.

Основные нагрузки находятся на нижней арматуре, а сжимающую нагрузку получает верхняя, с чем отлично справится и бетон. Помните, что процесс армирования монолитной плиты перекрытия следует выполнять на всю длину изделия, а также применять опалубку, которая является важнейшим этапом в монтаже плиты. Вы можете для этого использовать даже дерево — обычные доски 50 на 150 миллиметров или недорогую фанеру.

Главное — прочно и надежно закрепить стойки опалубки, потому что вес бетона, который используется при проведении данной операции, достигает зачастую 300 килограмм на один метр квадратный перекрытия. Единственное, без чего сложно обойтись при установке армированной плиты перекрытия, это телескопические стойки. Это удобный и надежный инструмент. Стойка способна выдерживать 2 тонны веса, в отличие от досок, в которых могут быть микротрещины или сучки.

Армирование плиты перекрытия своими руками

При установке подобного перекрытия очень важным будет правильный расчет армирования плит перекрытия. Для плит перекрытия в домашних условиях рекомендуется применять горячекатаную стальную арматуру, что имеет класс А3. Диаметр такой арматуры составляет 8 — 14миллиметров и зависит от расчетной нагрузки.

Плиту принято армировать в два слоя. Первую сетку прокладывают в нижней части плиты, вторую — в верхней. Сетки должны располагаться в средине бетона, защитный слой, создаваемый опалубкой, должен быть не меньше 15-20 миллиметров. Арматуру в сетку связывают с помощью вязальной проволоки. Размеры ячеек 200 на 200 или 150 на 150 миллиметров.

В сетке арматура должна быть цельной, без разрывов. Если не хватает длины арматуры, дополнительную арматуру нужно подвязать с нахлестом, который равняется 40 диаметрам арматуры. Если вы армируете перекрытие арматурой d – 10, то необходимо сделать нахлест в 400 миллиметров. Стыки арматуры должны располагаться в шахматном порядке, в разбежку. Края нижней и верхней арматуры в сетках следует между собой связывать П-образным усилением.

Нагрузки на железобетонную плиту передаются сверху вниз и распределяются на всю площадь покрытия. Таким образом, можно сделать подобный вывод: основной рабочей арматурой является нижняя, испытывающая растягивающие нагрузки. Верхняя получает нагрузки на сжатие. В инженерных расчетах нужно просчитывать дополнительные арматурные усиления, но существуют и общие правила.

При процедуре армирования нижней сетки дополнительную арматуру прокладывают между несущими опорами в средине. При связке верхней сетки прокладывают усиления над несущими опорами. Также нужна дополнительная арматура в местах скопления отверстий и нагрузок. Дополнительное армирование делают отдельными хлыстами, что имеют длину 400 – 2000 миллиметров, зависимо от ширины пролетов. Нижнюю сетку усиливают между несущими стенами в проеме.

Верхнюю сетку нужно усилить над несущими стенами. Армирование плит перекрытия своими руками в местах, где они опираются на колонны, сильно отличатся от традиционного армирования, эти участки дополнительно требуют создания объемных усилений.

Плиту перекрытия заливают с помощью бетононасоса. При заливке необходимо в обязательном порядке уплотнить бетон, для чего обычно применяют глубинный вибратор. Процесс твердения бетона будет сопровождаться его усадкой, которая возрастает при высыхании бетона, и появляются на его поверхности микротрещины. Поэтому на протяжении 2-3 дней после совершения заливки бетоном рекомендуется пролить данную конструкцию водой. Бетон лучше увлажнять не прямой струей, а путем разбрызгивания.


strport.ru
