Как правильно сделать яму в гараже – Смотровая яма в гараже своими руками

Содержание

Какой может быть яма в гараже

Яма гаражная

Гаражные ямы устраиваются для облегчения проведения периодического осмотра и ремонта своего автомобиля. Достаточно много мелких ремонтных работ владельцы авто делают своими руками, не обращаясь за услугами на СТО.

Это может быть замена масла, осмотр днища кузова и другие операции, которые требуют наличия смотровой ямы. Как правильно сделать яму в гараже поможет эта статья.

Особенности сооружения

Перед тем, как сделать яму в гараже следует все тщательно взвесить. Это достаточно дорогое удовольствие, со своими положительными и отрицательными свойствами.

К преимуществам устройства можно отнести:

  • Возможность выполнения своевременного профилактического осмотра своего автомобиля.

Конструкция авто такая, что большое количество важных технических узлов расположены под его днищем. Гараж с ямой своими руками значительно облегчит к ним доступ.

  • Экономятся время и средства при проведении обслуживания машины.

Недостатками сооружения являются:

  • Наличие риска подтапливания гаража.

Если не правильно продумано, как выкопать яму в гараже, без учета особенностей грунта и уровня подземных вод, могут возникнуть проблемы. При размещении подземных вод выше, чем 2,5 метра от поверхности земли, яма будет подвергаться их пагубному воздействию. В этом случае следует обустраивать дренажную систему, но если гараж уже построен, то цена такого мероприятия будет достаточно высокой.

  • Это сооружение является источником конденсата.

Гаражная яма своими руками для осмотра авто в любом случае будет источником влаги, особенно в отапливаемом гараже (см. Отопление в гараже в различных вариантах). При расположении автомобиля постоянно над смотровой ямой, днище покрывается конденсатом, что приводит к появлению ранней коррозии кузова.

Совет: При сооружении смотровой ямы в гараже следует большое внимание уделять соблюдению строительных норм и правил, позволяющих создать нормальные условия для хранения машины в этом гараже.

Как провести расчет конструкции

По конструктивным особенностям смотровая яма бывает:

Устройство лестницы в смотровой яме

  • Лежачим вариантом, когда пребывание в яме может быть лишь в лежачем положении.

Все эти варианты имеют различные модификации ям.

Размеры стандартной конструкции зависят от:

  • Количества людей, работающих в ней одновременно.
  • Размеров гаражного помещения.
  • Типа авто и прочей техники, хранящейся в гараже.

Для размещения нескольких автомобилей делаем яму в гараже в классическом варианте с размерами:

  • Ширина — от 750 до 1000 миллиметров. При этом учитывается расстояние между колесами авто и возможные его модификации.
  • Глубина – от 1,7 до 2 метров. Этот параметр зависит от роста владельца гаража и выбирается с учетом удобства проведения ремонтных работ.
  • Длина — от 1,6 до 3 метров, что зависит от размеров автомобиля, который будет храниться в гараже. В помещениях, имеющих большую площадь, можно сделать стационарные ступеньки для спуска в яму, при экономном варианте устраивается приставная лестница.

Совет: Перед тем как в гараже сделать яму, выполняется ее планировка, с учетом индивидуальных особенностей строения, они могут повлиять на определение размеров и конфигурации ямы, продумывается зонирование будущего строения.

Яма выкапывается с припусками по всему периметру примерно сорок сантиметров, а по высоте до двадцати. При устройстве утепления стен, размер ямы следует увеличить на величину утеплителя.

Для удобства проведения ремонта автомобиля и размещения в яме различных инструментов, приспособлений, предусматриваются ниши по длине стен. Для обеспечения техники безопасности следует сделать крышку на яму из палубных досок, она же поможет предотвратить попадания на днище авто дополнительной сырости.

Как сделать смотровую яму

После решения о необходимости в гараже смотровой ямы, определения ее размеров, составления проекта, можно приступать к работе. Перед тем как залить яму в гараже, выполняется разметка и рытье котлована.

Затем:

  • На дно ямы засыпается гравий, слоем до 10 сантиметров и тщательно утрамбовывается.
  • На гравий укладывается сухой песок, слоем до пяти сантиметров.

Совет: При обустройстве ямы, с наличием влажного грунта, на песок следует положить достаточно толстый слой жирной глины, а затем засыпать ее гравием. Глина будет играть роль гидроизоляции.

  • Глиняную массу рекомендуется смешать с отходами переработки нефтяных масел.
  • Сверху слоя из глины укладывается полиэтиленовая пленка.
  • Заливается бетон с его армированием.
  • Можно сделать и подвесной пол, но уже после выполнения бетонирования стен, при их затвердевании. Перед тем как сделать в гараже яму с таким полом, сначала кладется обрешетка-основание, затем она накрывается деревянным настилом. Однако такой пол в яме обустраивать можно лишь на участках, где сухой грунт.

Как обустроить стены ямы

Если сами делаем яму в гараже, видео подскажет как правильно обустроить стены.

Для этого:

  • Вся площадь стен обмазывается глиной.
  • Гидроизолируется полиэтиленом.
  • После полного отвердевания бетонной заливки, по всему периметру ямы сооружается съемная опалубка. При этом ее отдельные элементы скрепляются распорками и подкосами.

Совет: Для увеличения прочности конструкции ямы, укрепления ее стен следует использовать сетку-рабицу.

  • Пространство, которое образуется между опалубкой и стенами, заполняются раствором, состоящим из бетона и заполнителя.
  • Бетонная укладка в процессе работы тщательно утрамбовывается.

Лучшим вариантом, для более качественного сооружения стен ямы, является использование рамы.

Для этого:

  • Сооружается она самостоятельно из строительных уголков или швеллера.
  • Крепится рама внутри опалубки, сажается конструкция на предварительно встроенные в стены анкеры. Ориентироваться при этом необходимо по отметке уровня пола гаража.

Эта рама будет являться и средством безопасности: она предохранит колеса автомобиля от въезда в смотровую яму.

  • Опалубка снимается не ранее, чем через 14 дней.
  • Яма на один месяц остается «в покое», чтобы бетон набрал полную прочность и окончательно затвердел.

Еще одним распространенным вариантом отделки смотровой ямы является кирпичная кладка.

Совет: Если бетон или кирпич покажутся достаточно дорогостоящими материалами, используется более дешевый вариант. Можно яму выстелить рубероидом, а затем обшить промасленными досками или установить плоский шифер.

При неуверенности в уровне, на котором залегают подземные воды, вырывается котлован и оставляется на некоторое время. Таким образом, можно определить мощность гидроизоляционного слоя: достаточно в этом случае заглянуть на дно вырытого котлована.

После проведения всех мероприятий делается финишная отделка.

Какие берутся материалы для гидроизоляции смотровой ямы

Лучшим способом гидроизоляции смотровой ямы, при высоком уровне грунтовых вод — это кессон в яме гаража.

Такое устройство может быть:

  • Металлическим.
  • Пластиковым.
  • Бетонным.

Кессон в яме в гараже

Для гидроизоляции смотровой ямы существует достаточно большой выбор материала, дорогого или дешевого. Какие из них обеспечат надежную защиту конкретному сооружению сразу сказать очень непросто. В этом случае следует оценить в совокупности все факторы и выбрать оптимальный вариант.

Это может быть:

  • Проникающая гидроизоляция.

Такая смазка наносится на сырую поверхность. Ее не сложно сделать самостоятельно. Действие покрытия заключается в глубоком проникновении средства в поры бетона или кирпича, в результате чего накапливание воды в таких материалах блокируется, и жидкость не станет просачиваться в саму смотровую яму. Проникающая гидроизоляция применяется при внутренних работах.

  • Полимерные мембраны.

Это считается самой надежной гидроизоляцией, но стоимость ее довольно большая, в этом случае без практических навыков и специального оборудования при спаивании кусков мембраны обойтись нельзя. Мембраны могут быть:

  1. многослойные, толщиной до 3,1 миллиметра;
  2. однослойные, толщиной от 1,5 до 2 миллиметров.

Такая гидроизоляция может прослужить столько же, сколько будет эксплуатироваться и сам гараж.

  • Битумная гидроизоляция.

Это наиболее дешевый способ защиты от проникновения влаги. Такие материалы производятся на основе битума, изготавливаются в рулонах, что хорошо облегчает процесс их монтажа.

В этом случае гидроизоляцию следует укладывать внахлест примерно в 15 сантиметров. Стыки в обязательном порядке проклеиваются при нагревании или склеивании специальными растворами. Самыми распространенными материалами, которые представляют битумную гидроизоляцию, являются:

  1. рубемаст;
  2. рубероид;
  3. еврорубероид.

Использовать можно и специальные смазки, изготовленные на основе битума. Срок службы такой гидроизоляции до 20 лет.

Как сделать утепление ямы

Перед тем как построить яму в гараже, продумывается наличие утепления в ней, от этого зависит выбор общих параметров. Это устройство требует наличия оптимальных условий для работы, как и сам гараж.

Помимо этого, надежная теплоизоляция позволяет владельцу помещения избежать дополнительного перерасхода электроэнергии, что поможет сохранить ненужную трату средств.

Оптимальным утеплителем на сегодняшний день является пенополистирол, обладающий такими положительными характеристиками как:

  • Устойчивость к появлению гниения.
  • Хорошая водонепроницаемость.
  • Легкое сцепление с кирпичом и бетоном с помощью клея.

Стены утепляются пенополистиролом марки ПСБ-С-25, пол — ПСБ-С-35. Согласно инструкции пенополистирол укладывается слоем толщиной 50 миллиметров. Покрытие керамической плиткой стен и пола смотровой ямы, отлично справляется с такими неприятностями, как проникновение влаги и всякого рода химии.

Какое освещение сделать в яме

Светильники для ямы в гараже

Для качественного и добросовестного осмотра днища автомобиля необходима подсветка в яме гаража. По строительным нормам напряжение в яме должно не превышать 36В.

Совет: В строительной яме нельзя устанавливать розетки. Это будет нарушением техники безопасности, а неблагоприятные условия, могут создать угрозу для жизни владельца помещения.

Освещение в яме можно обустроить при помощи установки специальных светильников (см. Светильники для гаража), можно использовать переносные лампы.

Устройство вентиляции

Устройство смотровой ямы без вентиляции может создать под землей сырость и неприятный запах. Для выполнения вентиляции смотровой ямы потребуется гибкий воздуховод, прокладываемый под землей, а на поверхность выводится примерно на 25 сантиметров выше, чем уровень земли.

Установка специальной защитной крышечки поможет избежать засорения воздуховода. Как выполняется строительство или ремонт ямы в гараже во всех подробностях показывает видео.

1pogarazham.ru

Как выложить яму в гараже из кирпича: этапы работы

Важный элемент любого автомобильного гаража — смотровая яма из кирпича. Она позволяет осмотреть основные узлы и агрегаты, расположенные снизу транспортного средства. Такую несложную постройку можно выложить своими руками, предварительно подготовив план-схему строения и купив необходимые строительные материалы и инструменты. Функциональность смотровой ямы в гараже часто увеличивают за счет встроенных ниш, которые используют для хранения автомобильных масел и жидкостей, набора инструментов и запаса топлива.

Подготовка к строительству ямы в гараже из кирпича

Обычно котлован для смотровой ямы делают до начала возведения стен. Это избавит от ограничений и позволит вывезти изъятый грунт вместе с грунтом от выкопанной траншеи под фундамент гаража. Котлован можно сделать и после окончания строительства гаража и его перекрытия, но обязательно до бетонирования пола. При выборе месторасположения ямы необходимо:

  • Иметь данные о залегании грунтовых вод, чтобы сооружение не затапливалось и не стало бесполезным.
  • Отступить от въездных ворот 1—1,5 м для прохода при поставленном автомобиле.
  • Рассчитать расстояние до боковых стен или стационарных верстаков и стеллажей с возможностью свободного открытия дверей машины.
Вернуться к оглавлению

Размеры и расчет материала

Правильно подготовленные рабочие чертежи позволят избежать просчетов при изготовлении металлоконструкций, рассчитать количество стройматериалов и обеспечат удобство расположения ниш для хранения. Работы начинают с установления параметров смотровой ямы, на которые влияют следующие факторы:

  • общие размеры гаража;
  • ширина базы колес автомобиля;
  • длина машины;
  • высота роста владельца, который будет ею пользоваться.

Правильно выбранные размеры обеспечат безопасность, удобство при ремонте и парковке машины в гараже.

Размеры будущей постройки зависят от нескольких важных факторов.

Размеры длины, ширины и глубины вносят в будущий проект. Эти данные необходимы для расчета объема лишнего грунта, размеров арматуры, уголка, количества кирпича и других строительных материалов. Оптимальная ширина 800—860 мм. Размеры длины ямы могут быть любые, но не меньше, чем длина автомобиля плюс 1 м. Как правило, этот показатель находится в пределах от 4 до 6 м. Глубину выбирают по росту заказчика плюс 10—20 см. Обычно она в пределах 1,8—2 м. Выйти на удобную глубину можно за счет поднятия пола после кладки.

Вернуться к оглавлению

Этапы работы

Подготовка котлована

Размеры котлована на 20—25 см больше размеров ямы. Для закладки дренажа делают траншею по периметру ниже уровня стяжки пола. Если предусмотрены ниши, вынимают грунт в месте их расположения. Траншея для вентиляционной трубы должна быть проложена под фундаментом гаража и выведена наружу. Копать предпочтительнее вручную, но если готовят котлован до возведения стен, то можно — трактором. При этом нужно разметить и вбить колышки, чтобы не потребовался дополнительно грунт для засыпки.

Вернуться к оглавлению

Обустройство пола и стен

На дно котлована одним из слоев закладывается щебень.

После того как котлован готов, зачищают и выравнивают пол, стены и ниши от лишнего грунта. Затем на дне дополнительно делают подложку для стяжки, послойно засыпая глину, щебень средней фракции, песок и мелкий гравий. Первые 2 слоя закладывают толщиной 10 см, а последующие — по 5 см. Слои поэтапно тщательно выравниваются и утрамбовываются.

Вернуться к оглавлению

Гидроизоляция и сток воды

Этот этап является необходимым и обязательным, если грунтовые воды залегают на расстоянии менее 2 м. Для этой цели используется рубероид или изолон, который покрывает дно и стены с запасом по 30 см с каждой стороны. Концы загибают и фиксируют. Гидроизоляционный материал укладывают с нахлестом 8—10 см. При укладке рубероида важно промазывать швы битумной мастикой для создания герметичности. Таким же образом гидроизолируют места будущих ниш. До укладки гидроизоляции по внешней стороне стенок закладывают асбестовые трубы диаметром 5—8 см, которые будут выполнять роль дренажа.

Вернуться к оглавлению

Бетонирование пола

Для бетонирования сваривают или связывают стальной проволокой решетку из арматуры толщиной 5—8 мм с ячейкой 10×10 см. Подготовленную конструкцию устанавливаем над полом на высоте 6—8 см. Перед заливкой бетоном, уровнем проверяют горизонтальность укладки. Для приготовления раствора используют цемент М500, песок и мелкий гравий фракции 1,5—2 см в пропорциях 1:4:2. Готовой смесью заливают армированное дно и делают стяжку толщиной от 10 до 15 см. Разравнивают бетонную смесь под горизонтальный уровень.

Вернуться к оглавлению

Вентиляция

Для нормальной циркуляции воздуха в такой постройке нужно проложить вентиляционные трубы.

Со временем в смотровой яме скапливаются токсичные запахи и влага. Вытяжка существенно снизит их концентрацию. Вентиляционную трубу прокладывают с зазором от пола 10—15 см. Обычно используют пластиковую трубу диаметром 10—12 см. Поворотное колено для соединения выбирают металлическое, чтобы при бетонировании пола гаража от нагрузки оно не погнулось. Дальнейший отвод выполняют металлической трубой диаметром 10—12 см, которую прокладывают ниже уровня стяжки. Еще одно поворотное колено устанавливают на выходе наружу. Затем крепят воздухоотвод на расстоянии 15—20 см от внешней стены. Защиту от попадания осадков обеспечивают конусовидным колпаком, изготовленным из оцинкованного железа.

Вернуться к оглавлению

Кладка кирпича

Кирпич начинают класть с углов, при этом обеспечивая перевязку между собой. Укладку первого ряда контролируют уровнем. Для усиления конструкции после каждых двух рядов прокладывают металлическую сетку. Кладка выполняется в половину или четверть кирпича. Раствор готовят из песка и цемента в пропорциях 3:1. При помощи веревочного отвеса контролируют вертикальность возводимых стен. Стенки ниш выкладывают до проектного уровня и делают перекрытие бетонной плитой. После выведения стен до уровня пола гаража и полного высыхания их можно обложить плиткой. Для усиления конструкции по размерам внутреннего периметра сваривают уголок сечением 5×5 см. К полученному прямоугольнику приваривают от 8 до 20 арматурных усов длиною 20—25 см. Забетонированные в стяжку пола, они укрепят смотровую яму.

etokirpichi.ru

Смотровая яма в гараже: как сделать правильно

Строительство смотровой ямы в гараже

Строительство смотровой ямы в гараже является важным моментов в постройке гаража. Ведь правильное обустройство смотровой ямы в гараже позволит быстро и комфортно устранять неполадки в автомобиле. Поэтому подходить к строительству и обустройству надо довольно внимательно.

Как построить смотровую яму в гараже и правильно ее оборудовать мы и расскажем в этой статье. Так же видео поможет все увидеть наглядно и выполнить работу качественно. Так же буде предложена инструкция по правилам выполнения работы и тогда вы точно ничего не упустите.

Правильное выполнение работы

Смотровые ямы частных гаражей должны отвечать некоторым параметрам, которые необходимы для комфортной работы. Ведь просто выкопать будет не правильным решением, надо еще ее и сделать удобной и комфортной для работы.

Здесь надо будет учесть некоторые моменты:

Материал изготовленияИз чего сделать смотровую яму в гараже довольно важно:
  • Сюда не должны проникать грунтовые воды. Поэтому гидроизоляция смотровой ямы должна быть на должном уровне.
  • Так же возможны и проливания масла, поэтому пол не должен быть скользким.



Удобство работыКак выкопать смотровую яму в гараже будет ответственным моментом. Здесь надо будет ориентироваться на следующее:
  • Ширина автомобиля имеет весомое значение. С одной стороны надо будет чтобы яма находилась на ширине колесной пары и с другой, удобство работы;
  • Высота должна быть удобной для работы;
  • Освещение смотровой ямы в гараже надо продумать изначально. Здесь в основном применяется переноска, но ее еще надо удобно крепить и направлять свет в нужное место;
  • Так же надо и продумать как закрыть смотровую яму в гараже. Ведь для этого можно применить разные материалы. Покрытие должно быть крепким и в то же время надежным, выдержат вес машины.



Внимание: Все изложенное надо продумать еще до начала строительства. От этого будет зависеть не только выбор материала, но и его количество. Его надо будет рассчитать заранее. Ведь цена строительства от этого будет зависеть тоже.

Как правильно сделать смотровую яму в гараже теперь мы рассмотрим детально исходя из вышеизложенного.

Разметка смотровой ямы

Строительство ямы, как даже самых незначительных сооружений, должно стартовать с разметки, то есть с определения размеров, а также очертаний будущей конструкции. Это крайне важно, тем более что устройство ямы будет осуществляться в уже построенном и даже функционирующем гараже. А это, безусловно, усложняет задачу, хотя бы из-за стесненных рабочих условий.

Делаем разметку смотровой ямы в гараже

 Итак:

  • Разметка котлована проводится исходя из того, что грунт, который образовывает стены котлована, будет обладать определенным уклоном. Размеры смотровой ямы при этом должны быть такими, чтобы чувствовать себя было комфортно.
  • Если рассматривать вопрос в иной плоскости, то проводя парковку, водитель не должен переживать, что автомобиль провалится. Для страховки от соскальзывания, необходимо предпринять определенны шаги, но про это речь пойдет дальше.
  • Исходя из всех вышеописанных требований, определяем ширину ямы «в чистоте» (ширина рабочего пространства) в семьдесят сантиметров. Этого будет достаточно, причем, даже для такой машины как «Daewoo Matiz» (колея сто двадцать восемь сантиметров) останется место для маневра (между колесом и самой ямой). А для «Жигулей» с колеей сто тридцать два сантиметра, ширина может быть и больше на 5-10 см, что также неплохо.
  • Длина определяется из собственных понятий об удобной работе, а также размеров самого гаража, но делать ее менее двух метров будет не оправданным решением.
  • На полу при помощи колышек обозначаем прямоугольник будущей ямы, после, по всем четырем сторонам добавляет толщину стен, и, принимая во внимание качество устойчивости грунта, делаем задел на уклон земляных стенок. Данная величина для плотных суглинков будет равняться двадцати – тридцати сантиметрам.
  • Глубина определяется исходя из требований эргономики. Всем понятно, что стоя на цыпочках или в согнутом положении много не поработаешь. Поэтому, яма должна быть рассчитана таким образом, чтобы от макушки до днища автомобиля было не меньше двадцати пяти – тридцати сантиметров.
  • При росте человека в 180 см и клиренсе 16 глубина будет равняться 1,70 м. Здесь лучшим решением будет перекопать, потому что по ноги всегда можно поставить скамейку или соорудить фальшпол на необходимой высоте.

Внимание: Устройство смотровой ямы в гараже должно быт сделано в правильной геометрической форме. Поэтому после установки колышков не забываем сразу промерять диагонали.

Земляные работы для строительства

На некоторое время нам придется стать кротами, так как вынуть необходимо около девяти кубометров земли, что достаточно много, особенно, если грунт прочный, а копать придется своими руками. Но можно утешиться тем, что это самая трудоемкая часть работы (если вы не хотите заниматься этим самостоятельно, можно нанять рабочих).

 Итак:

  • Часть грунта оставляем около гаража. Земля пригодится для засыпки пазух, которые появятся после выполнения стен будущего строения. Оставшуюся землю можно вывести. При расчете техники, необходимо для этого, не забывайте учитывать, что объем разрыхленной почвы больше, нежели объем котлована на двадцать – двадцать пять процентов.
  • Пол котлована выравниваем, а затем проводится уплотнение щебнем. Для этих целей щебень насыпают ровным слоем, после чего вбиваем его в грунт при помощи трамбовки.
  • Смотровая яма будет намного удобнее для работы, если в стенах будут сделаны ниши, куда поместятся запчасти, инструменты и другие материалы. Эти места стоит предусмотреть заблаговременно, еще на стадии земляных работ.

Делаем полы и стены ямы

Теперь рассмотрим детально не просто, как сделать смотровую яму в гараже, но и из чего сделать. Для возведения стен существует два наиболее проверенных и распространенных варианта: монолитный бетон и кирпичная кладка.

В обоих случаях есть свои недостатки, а также преимущества. Специалисты советуют более подробно рассмотреть монолитный бетон.

По стоимости материалов (тем более, если вы сами будете делать бетон) выйдет намного дешевле. Во время установки закладных деталей можно провести их прочное и качественное крепление. Ведь смотровая яма в гараже должна быть надежной.

Строительство смотровой ямы в гараже

 Итак:

  • Работы начинаются с того, что утрамбованному щебнем грунту делаем бетонное основание. Для него будет вполне достаточно шести – семи сантиметров толщины. Пол армируется проволочной сеткой, имеющей ячейку не больше 150х150 миллиметров и толщиной арматуры в четыре-пять мм.
  • Бетон готовится учитывая следующие пропорции на один кубометр: 300 килограммов цемента, песок – 680, 120 литров воды и 1210 кг щебня фракции 5-20. Если замешивание проводится вручную, то потребуется добавить больше воды. Это необходимо для того, чтобы смесь была немного подвижной, но если применяют бетономешалку, лучше всего соблюдать пропорции близкие к указанным выше. Если воды будет намного больше нормы, важно увеличить количество цемента на 10-15 килограммов.
  • Бетон, сделанный таким способом, будет иметь марку прочности двести, что для нас вполне достаточно.
  • Стены должны быть толщиной пятнадцать сантиметров, этого хватит для будущей ямы. Состав бетона будет немного другим, нежели для пола: песок – шестьсот семьдесят килограммов, триста шестьдесят кг цемента, двести десять литров воды и щебень – 1168 кг.
  • Бетонирование стен будет послойным, ярусами в тридцать сантиметров высотой, уплотняя их штыкованием. Для этих целей используем узкую лопату. Если массив более толстый, то качественно уплотнить его вручную не получится, разве что использовать глубинный вибратор. Но даже в этом случае, не нужно делать ярус более пятидесяти сантиметров.
  • Для опалубки берут листы ОСП толщиной десять – двенадцать миллиметров. ОСП в дальнейшем пригодится для нужд гаража, к примеру, обшить ворота во время утепления, сделать стеллажи и полки.
  • При возведении стен смотровой ямы, некоторые пренебрегают армированием, но лучше не скупиться и все-таки провести данную операцию. Вместо арматуры можно взять сетку, как и для пола. Ее устанавливаем на расстоянии трех сантиметров или немного меньше от внутренних плоскостей стен. Сетка, установленная на всю высоту ямы сразу же, будет мешать. Поэтому ее монтирование должно проводиться полосами, по мере заливки бетона.
  • При установке опалубки сразу нужно провести устройство ниш. Их потолок армируется по всей длине несколькими арматурными стержнями и скрепляем их с помощью проволоки, чтобы они не сдвигались с места.
  • В крайне ярусе можно предусмотреть цилиндрические наклонные стаканы, куда в дальнейшем будут устанавливаться светильники. Такие стаканы, если они будут вставлены в опалубку наклонно, обеспечивают канализационную пластиковую трубу, обрезанную под углом.
  • Периметр ямы обрамляется закладной деталью. Их сваривают из уголков с шириной полки в шестьдесят – семьдесят миллиметров. Анкеры таких деталей делают из арматуры тождественной той, что использовалась во время армирования ниш. Если во время установочных работ анкер не подходит по высоте яруса, его немного сгибают.
  • Обрамление помогает решать следующие задачи: укрепление углов стен, играет роль страховочного бортика, который будет препятствовать соскальзывание колеса автомобиля в яму.
  • Чтобы при перемещении опалубки бетон не разрушился, ему необходимо время, чтобы схватиться (уход два – три дня). После того, как будет выполнен последний ярус, до начала обратной засыпки, даем постоять неделю.
  • Обратная засыпка делается суглинком, слоем по пятнадцати см, тщательно утрамбовывая все слои. Идеальным вариантом станет выполнение засыпка несжимаемым грунтом, то есть гравий и щебень. Это достаточно дорогостоящие работы, и для легкового автомобиля особо не нужны.
  • Можно немного схитрить. После проведения обратной засыпки, пол бетонируют не сразу, а подсыпают щебень до необходимой высоты. Спустя несколько недель, выезжая и заезжая, колесами в местах пазух утрамбуется грунт. После этого можно приступать к бетонированию, пол не просядет (см. Заливка пола бетоном в гараже).

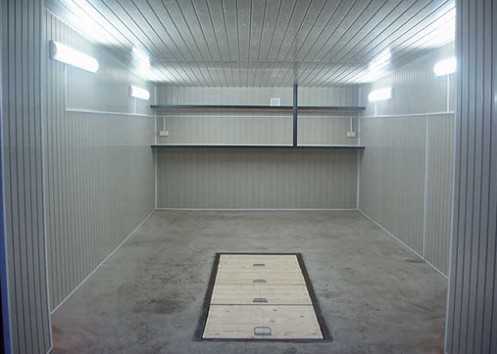

  • Смотровая яма в гараже должна быть и надежно закрыта. Сразу продумайте чем закрыть смотровую яму в гараже, ели это будет простая доска, которая располагается по ширине. Тогда надо будет по краю пустить уголок по высоте равный толщине доски.

Дополнительное обустройство смотровой ямы

Просто выполнить смотровую яму не достаточно, ее необходимо обустроить. Для этого необходимо проложить осветительные провода, установить светильники, выключатели, розетки и сделать настил.

Для него мы берем доску, так называемую сороковку. Доски сбиваются в несколько щитов, но они не должны быть слишком тяжелыми, а также большими.

Освещение

Яма смотровая в гараже должна иметь качественное освещение (см. Как провести в гараж свет правильно: нюансы монтажа электропроводки). Тем более здесь свет просто не подойдет, его еще и надо будет направлять в нужное место и под разным углом.

Ниши для освещения смотровой ямы

  • Освещение смотровой ямы в гараже может делаться и при помощи переноски, это наиболее распространенный вариант, которые позволяет направить свет в любое нужное место. Для крепления можно сделать ниши по сторонам ямы, куда помещается переноска.
  • Так же можно приобрести портативный штатив, на который крепится переноска и после этого зажимами можно будет регулировать направление света.

Внимание: Никогда не надо забывать о проводе, который идет к переноске. Для его крепления используют зажимы по стенке ямы и эта не хитрая конструкция держит провод и позволяет без проблем его снимать и располагать в любом направлении.

Гидроизоляция ямы

Если в этой области повышенный уровень подземных вод, и существует опасность, что смотровая яма может быть залита, то важно провести качественную гидроизоляцию.

Она должна быть комплексной и выступать как первый рубеж обороны:

  • Под пол укладывается слой гидроизоляционной пленки таким образом, чтобы края заходили не стены не менее чем на пятнадцать – двадцать сантиметров по всему периметру. Проводя бетонирование стен, соблюдая строгую последовательность укладывается изоляция. Ее осуществляют внахлест, не менее чем на 15 см.
  • Обратная засыпка, если есть опасность подтопления, должна выполнять жирной глиной, трамбуя ее.
  • Последним этапом защиты станет добавление гидрофобизирующих добавок в бетон.

Заключение

Необходимо сказать несколько слов об охране труда, точнее, сохранении здоровья человека:

  • Проводя в неустойчивом грунте работы с землей, необходимо не забывать об устройство креплений стенок для котлована (обеспечение их уклона по линии естественного откоса задача достаточно непростая). То, что грунт может быть неустойчивым и склонен к крушению, будет заметно в самом начала работ.
  • Крепление выполняется следующим способом – на стены накладываются доски и их скрепляют распорками. Это нужно сделать тогда, когда глубина котлована достигнет одного метра или немного больше. Впрочем, если грунт мало устойчив, то существует вероятность, что дальнейшая работа без укрепления стен станет достаточно трудной, а в некоторых случаях может вовсе остановится.
  • Проводя работы, не забывайте о средства, обеспечивающих индивидуальную защиту (прочные рабочие ботинки, брезентовые рукавицы). Работая с отбойным молотком, перфоратором, а также болгаркой, не ленитесь и одевайте защитные очки. В противном случае работы по обустройству смотровой ямы могут обернуться не слишком приятными последствиями.

Как сделать смотровую яму в гараже вы теперь знаете в подробностях. Если следовать всем инструкциям, то ничего сложного в проведении подобных работ нет.

Важно соблюдать все меры предосторожности, строго следить за размерами ямы и ее прочностью. Сделав все правильно, вы можете не беспокоиться о том, что для маневров машины останется слишком мало места или пол просядет под весом автомобиля.

1pogarazham.ru

Смотровая яма в гараже - особенности постройки

Так уж повелось, что автолюбители в нашей стране предпочитают «ковыряться» в своих «железных конях» самостоятельно, не всегда доверяя машину специалистам сервисных центров. Ведь и, правда, большинство работ по мелкому и среднему ремонту, а также периодическому сервисному обслуживанию можно выполнить самостоятельно. Если есть определенные навыки и желание, не обращаться же каждый раз при замене масла на СТО. Его вполне можно слить самостоятельно, для этого лишь понадобится смотровая яма.

Смотровая яма в гараже имеет ряд преимуществ, поможет решить множество вопросов самостоятельно, но имеет один существенный недостаток – является источником повышенной влажности. Даже хорошо гидроизолированная  яма способствует образованию конденсата. Днище автомобиля, постоянно стоящего над смотровой ямой, сильно подвержено коррозии. Да и не только днище, но и такие важные несущие конструкции, как лонжероны могут сгнить «на раз» от постоянного воздействия влаги. Поэтому специалисты рекомендуют строить гараж таким образом, чтобы в нем было как минимум две зоны для автомобиля: одна с ямой – для ремонтных работ, другая – без ямы – для стоянки автомобиля. Если же это невозможно, тогда придется построить яму под машиной, но очень хорошо гидроизолировать ее.

Перед тем, как построить смотровую яму, в обязательном порядке выясните, каков уровень залегания грунтовых вод на местности. Если уровень грунтовых вод выше 2,5 м, от строительства смотровой ямы в построенном гараже придется отказаться. Если же строительство гаража еще не начиналось, а только планируется, тогда необходимо обустроить дренажную систему, которая будет отводить воды в коллектор или специальный колодец. Когда уровень залегания грунтовых вод ниже 2,5 м, никаких противопоказаний для строительства нет.

Смотровую яму необходимо держать закрытой, чтобы не повредить днище автомобиля исходящей из нее влагой

Важно! Всегда держите смотровую яму закрытой, когда она не используется. Как бы тщательно ее не гидроизолировали, все равно она является источником повышенной влажности. В жаркое лето яму можно осушить. Для этого, уезжая на несколько десятков часов, а лучше дней, оставьте ее открытой. А если есть возможность в загородном доме гараж тоже оставить открытым на несколько дней, будет еще лучше.

Оптимальные габариты смотровой ямы зависят от размеров автомобиля, роста и габаритов хозяина. Можно подогнать ширину ямы под нынешний автомобиль владельца, но это не всегда целесообразно. Ведь машины меняются, со временем захочется иметь новую, другую, а размеры смотровой ямы подогнаны под старую. Что делать? Сразу делать ширину более-менее стандартной.

Ширина смотровой ямы должна быть такой, чтобы учитывать размер колесной базы автомобиля и габариты ее хозяина. Если «база» более-менее стандартизирована, а хозяин имеет размеры не больше средних, тогда желательно сделать яму стандартных размеров. Для большинства автомобилей универсальная смотровая яма имеет ширину 75-80 см.

[include id=»1″ title=»Реклама в тексте»]

Глубина смотровой ямы рассчитывается в зависимости от роста хозяина. Она должна быть такой, чтобы, стоя в полный рост, было удобно «добраться» до любого агрегата. При этом, не нагибаясь и не приседая. Оптимальным считается, что глубину ямы необходимо сделать на 10-15 см больше, чем рост хозяина.

Важно! Желательно выкопать яму достаточно глубокой. Даже если глубина окажется слишком большой, в любой момент можно поднять пол или подложить что-то на дно ямы.

Смотровую яму необходимо располагать посередине относительно заезда в гараж для удобства маневрирования автомобилем

Длина смотровой ямы может колебаться в зависимости от длины автомобиля или предпочтений хозяина. Оптимальным считается яма на 1 м длиннее авто, чтобы было легко спускаться и подниматься из нее.

Важно! Яма может быть короткой, если ремонт планируется проводить вдвоем. И может быть длинной, если габариты гаража рассчитаны на два автомобиля в линию, расположенные «паровозиком».

Итого получаем, универсальная смотровая яма — размеры: 5/0,8/2. Где 5 м – длина, 0,8 м — ширина, 2 м — глубина.

Схема обустройства смотровой ямы в гараже

Перед началом строительства необходимо обязательно проверить уровень грунтовых вод. Если он выше 2,5 м, тогда будем делать дренажную систему. Если ниже 2,5 м, дренаж не нужен. Мы рассмотрим вариант строительства смотровой ямы, требующей дренажа грунтовых вод. Как мы уже говорили, это возможно только на этапе строительства самого гаража.

Устройство смотровой ямы в гараже начинается с рытья котлована:

  1. Рассчитываем глубину котлована, учитывая глубину смотровой ямы + толщину пола + толщину гидроизоляционного слоя + толщину «подушки». Для ширины котлована добавляем 40-50 см к ширине ямы. Выкапываем котлован со всеми припусками.
  2. Засыпаем 10 см слой гравия, трамбуем. Сверху засыпаем 5 см слой песка, тоже трамбуем.
  3. По периметру выкапываем дренажные траншеи глубиной 30-50 см.
  4. На дно траншей расстилаем полотно геотекстиля, заворачивая его края на 80 см за стены траншеи.
  5. Засыпаем 5 см слой гравия. Сверху укладываем специальные дренажные трубы.

Важно! В качестве дренажных труб используются перфорированные керамические, пластмассовые и асбоцементные трубы. Для их функциональности при укладке делается уклон 1 см на 1 м погонный.

6. Засыпаем 20 см слой гравия и заворачиваем получившуюся конструкцию краями геотекстиля.

7. Будущий пол ямы засыпаем небольшим слоем глины, утрамбовываем.

8. Расстилаем рулонную гидроизоляцию. Подойдет и полиэтиленовая пленка, и рубероид.

9. Делаем опалубку для пола, устанавливаем армирующий каркас или сетку и заливаем бетоном. Желательно использовать водонепроницаемый бетон.

10. Когда пол полностью высохнет, еще раз гидроизолируем его.

Важно! Для возведения стен можно выполнить кирпичную кладку, а можно залить монолитный бетон. В случае с высоким уровнем грунтовых вод целесообразней будет сделать стены монолитными.

11. Поэтому на стены трамбуем слой глины, который будет служить нам глиняным замком.

12. Расстилаем гидроизоляцию, соединяем ее с гидроизоляцией пола, тщательно обрабатывая щели, стыки и края.

13. Готовим опалубку для стен, армируем ее и заливаем бетоном.

14. После полного высыхания приступаем к финишной отделке стен и пола. Можно оштукатурить стены, можно отделать их плиткой, стекловолокнистыми плитами и др.

15. Сверху устанавливаем так называемую страховочную рейку, чтобы машина не наехала на яму. Для этого можно использовать 60 мм металлический уголок. Из него свариваем каркас по длине и ширине ямы. Укладываем его на яму и бетонируем.

Каркас из металлического уголка будет опорой для закрывающих яму досок

16. Каркас из уголка будет служить нам не только страховкой, но и удобной опорой для закрывающих яму досок. Покупаем доски минимум 40 мм толщиной. Подстругиваем их до необходимого размера и укладываем в каркас.

Важно! Если использовать доски меньшей толщины, то при случайном наезде на них автомобиля, они треснут. А доска «сороковка» или даже «пятидесятка» смогут легко выдержать наезд 2 тонного транспорта.

[include id=»2″ title=»Реклама в тексте»]

Для лучшей гидроизоляции смотровой ямы можно растянуть над ней толстую полиэтиленовую пленку и придавить ее досками, устанавливая их в каркас. Такая хитрость поможет избежать образования конденсата на днище автомобиля.

Приставная лестница из окрашенного металла удобна в эксплуатации: ее можно приставить к любой стене и легко вынуть при необходимости

Для удобства спуска в яму в ней можно предусмотреть ступеньки с удобной для хозяина стороны. А можно сделать приставную лестницу, которая не будет занимать много места и легко вынимается при необходимости. Лестницу нежелательно делать деревянной из-за повышенной влажности в яме. Оптимальной будет железная окрашенная лестница.

Если Вас интересует, существуют ли какие-то документы, регламентирующие устройство смотровой ямы в гараже, то ответ – да. Такие документы есть, с их перечнем можно ознакомиться  в таблице №1.

Нормативные документы, регламентирующие строительство и эксплуатацию смотровых ям

Помните, решить, обустраивать смотровую яму в гараже или нет, желательно еще до начала строительства гаража. Это позволит выполнить все необходимые рекомендации по обустройству гидроизоляции и дренажным работам. Построенная по всем правилам смотровая яма сохранить автомобиль от нежелательного влияния влаги.

strmnt.com

Как сделать смотровую яму в гараже?

Для того чтобы получить возможность ремонтировать и осматривать ходовую часть автомобиля, а также его днище, в гараже обязательно стоит обустроить смотровую яму. Разумеется, прежде чем приступать к выемке грунта, следует позаботиться о составлении ее проекта, правильно рассчитав размеры и глубину. Сама технология устройства ямы для гаража также имеет некоторые свои особенности.

Какие материалы понадобятся?

В первую очередь, разумеется, нужно приобрести все необходимые материалы.

Материалы Параметры Назначение
Цемент ПЦ марки 400 Заливка пола и стен
Щебень   Заливка пола и стен
Песок Просеянный, крупный Заливка пола и стен
Сетка металлическая С ячейкой 100*100мм, толщиной 5мм Армирование стен и пола
Уголок Стальной, с шириной полки 70мм Сварка закладной рамы, предназначенной для укрепления стенок ямы сверху по периметру
Прут Стальной 5-6мм Сварка анкеров усов для закладной рамы
Рубероид или полиэтиленовая пленка   Гидроизоляция ямы
Глина Без органических включений Гидроизоляция ямы



Как составить проект?

Для того чтобы сделать удобную и безопасную смотровую яму своими руками, прежде всего нужно определиться с ее размерами. Стандартная ее ширина обычно составляет 70 - 80см. Наиболее подходящий размер выбирают, руководствуясь особенностями ходовой части самого автомобиля. Важно, чтобы от стенок ямы до его колес оставалось хотя бы по 15см пространства.

Длина ямы также определяется длиной автомобиля. Обычно данный показатель составляет не менее 2м. Однако лучше всего, если яма будет длиннее машины хотя бы на метр. Глубину определяют с учетом собственного роста. От головы стоящего в яме человека до днища автомобиля должно оставаться расстояние хотя бы в 15-20см.

Разумеется, дополнительно нужно будет оставить место на припуски. Толщина стен ямы обычно составляет 20см. То есть на припуск нужно оставить 40см. Толщина пола – 20-25см.

Совет: В стенах ямы обязательно стоит сделать специальные ниши, предназначенные для хранения запчастей от автомобиля и инструментов. Лестницу для спуска в яму можно использовать приставную.

Земляные работы

Итак, как же сделать смотровую яму в гараже? Начинают работу с выполнения разметки. Далее приступают собственно к выемке грунта. Часть его нужно будет оставить в гараже. Он пригодится для обратной засыпки стенок по окончании их заливки. После того как яма будет выкопана, ее пол тщательно выравнивают и засыпают слоем щебня с трамбовкой.

Заливка стен и пола

Заливается смотровая яма в гараже в несколько этапов:

  • На щебень насыпается слой песка в 5см.
  • Далее на пол нужно положить рубероид с нахлестом на стены в 15см.
  • Заливают рубероид тонким слоем бетона.
  • После его схватывания укладывают металлическую армирующую сетку.
  • Заливают все цементной смесью. Толщина бетонного слоя на полу не должна быть меньше 6см.
  • После того как смесь на полу хорошо схватится, стенки ямы обмазывают глиной и обтягивают рубероидом или пленкой.
  • Далее устанавливают съемную опалубку. При ее сборке нужно предусмотреть места под ниши для инструментов.
  • Цементный раствор в опалубку заливают слоями по 30-40см с трамбовкой штыковой лопатой.
  • В каждый такой слой нужно будет устанавливать полоску металлической сетки. Если поставить ее сразу по всей высоте стен, она будет мешать закладывать и трамбовать смесь.

После того как стенки будут полностью вылиты, поверх нужно будет установить закладную раму. В качестве крепежей анкеров в этом случае используются пруты длиной в 50см.

Важно: Раму нужно ставить таким образом, чтобы по краю стенок получился бортик из полки уголка. Таким образом устраивается страховочный поребрик, препятствующий попаданию колес автомобиля в яму. Впоследствии он будет служить еще и «обоймой» для дощатого настила.

После схватывания бетона выполняют обратную засыпку стен. Грунт нужно тщательно утрамбовать, присыпать щебнем и подбетонировать вровень с полом. На заключительном этапе яма накрывается дощатым настилом. Лучше всего сбить щит из досок, установить его на петли и приделать ручку, удобной конструкции. Далее в яму проводят провода для освещения (в гофротрубах), устанавливают розетку в герметичном корпусе и вешают лампочку.

После прохождения этого этапа работу можно считать завершенной. Как видите, сделать смотровую яму в гараже совершенно несложно.

Видео по теме:

postroju-dom.ru

Смотровая яма – незаменимая деталь гаража. Как сделать смотровую яму своими руками. Последовательность работ по изготовлению смотровой ямы своими руками

Гараж – это творческая мастерская настоящих мужчин. Большинство представителей сильного пола имеют машину, за которой необходимо следить и вовремя ремонтировать. Для того чтобы ремонтные работы под авто не проводить лежа на спине, каждый может самостоятельно оборудовать свой гараж так называемой смотровой ямой. Как правильно сделать это приспособление и что для этого нужно детальнее рассмотрим в нашей статье.

Оглавление:

  1. Как правильно спроектировать смотровую яму в гараже
  2. Земляные работы при изготовлении смотровой ямы своими руками
  3. Изготовление стен и пола гаражной ямы своими руками
  4. Смотровая яма из бетона
  5. Смотровая яма из кирпича
  6. Гидроизоляция  смотровой ямы своими руками
  7. Дополнительное оборудование смотровой ямы своими руками

Как правильно спроектировать смотровую яму в гараже

Наличие собственной смотровой ямы для автолюбителей большой плюс. Без лишних затрат и в любое время суток есть возможность провести мелкий ремонт или профилактику своей машины не покидая дома. Конечно же, правильно планировать постройку смотровой ямы перед сооружением самого гаража, но часто их созданием занимаются уже на основе готового здания. Прежде чем приступить к строительным действиям, необходимо, на основе замеров, сделать проект будущего гаражного приспособления. Профессионалы этого дела дают множество ответов на вопрос: как сделать разметку смотровой ямы в гараже? Габариты смотровой ямы в идеале должны соответствовать некоторым параметрам. Опираться можно на размеры конкретно вашего автомобиля, если сооружение предназначено чисто для ремонта одного авто. Но все же стоит задуматься над тем, что со временем Вы можете поменять машину, и она будет совсем других габаритов, а гараж останется тем же. Поэтому, рекомендуют к размерам по автомобилю добавлять запас примерно в 1 метр, это позволит сделать рабочее место еще более удобным.

Длина смотровой ямы чаще всего составляет 4-5 метров, плюс запас. Такие размеры позволяют иметь достаточно пространства для реализации ремонтных хлопот.

Ширина конструкции варьируется в зависимости от расстояния между колесами машины. Для легковых моделей стандартом является примерно 80 см.

Глубина ямы обычно определяется под рост хозяина. Но это не значит, что она должна быть очень глубокой или наоборот. Лучше все же найти золотую середину, опираясь на предыдущие размеры. Определение размеров смотровой ямы подразумевает дальнейшее изготовление чертежа, который в процессе реализуется этапом выкапывания котлована.

Земляные работы при изготовлении смотровой ямы своими руками

Одним из самых объемных и требующих приложения усилий, считается этап земляных работ при изготовлении смотровой ямы в гараже своими руками. Чтобы выкопать яму стандартного размера нужно раскопать около 10 кубометров земли. Обычно разметку будущей конструкции помечают с помощью колышков.  Выкопанное днище проверяют строительным уровнем, который позволяет, определить равномерно ли раскопана, поверхность земли. Правильно выкопанный котлован, с соблюдением всех размеров, считается залогом будущей функциональности, надежности и удобства конструкции смотровой ямы в вашем гараже.

Изготовление стен и пола гаражной ямы своими руками

Перед тем как приступать к работе над полом и стенами гаражной ямы, стоит еще раз проверить все замеры. Рекомендовано, чтобы верхняя часть котлована была немного шире, чем внизу.

Чаще всего пол смотровой ямы заливают бетоном. Этот процесс необходимо проводить в два этапа: сначала залить половину, затем еще одну. Предварительно под бетонную заливку пол подготавливают таким образом: на землю высыпается 5 – 6 см. песка, который утрамбовывают вручную.

При бетонировании пола используют арматуру или мелкую сетку, которые обеспечивают бетонному покрытию долговечность и надежность.

Особенности изготовления стен смотровой ямы своими руками зависят от выбранного материала для работы. Для возведения стен обычно выбирают один из двух распространенных материалов: кирпич или монолитный бетон.



Смотровая яма из бетона

Для сооружения ямы для гаража необходимо приготовить такие инструменты и материалы:

1.       Пила, штыковая лопата, уровень, кусачки, угольник, молоток, болторез и др.

2.       Гвозди, бетон, пиломатериалы для создания опалубки, арматурная сетка, гравий и др.

По размерам выкапываем яму, как было описано выше, и заливаем бетонный пол. После полного высыхания бетона начинается этап работы над опалубкой. Заранее нужно подумать о полках для инструментов и подручных материалов. Опалубку обычно собирают из досок или других древесных материалов. Когда конструкция опалубки собрана полностью, ее цементируют слоем примерно в 40 см. рекомендовано добавлять металлическую сетку в каждый слой.

Когда со стенами проведены все отделочные работы, тогда сверху обосновывают закладную раму, основной функцией которой считается – страховка колеса от попадания в яму.

Особенность смотровой ямы из бетона заключается в правильном проведении этапов работы с самим раствором, от которого зависит прочность и долговечность конструкции.

Помните, для того чтобы избежать неприятных нестыковок и хлопот нужно заранее подготовить проект своей смотровой ямы для гаража.

Смотровая яма из кирпича

Аналогично первому варианту первым процессом сооружения гаражной ямы из кирпича, является заливка пола. Когда пол готов можно приступать к работе непосредственно над самими стенами. Особенности смотровой ямы из кирпича заключаются в следующих моментах работы.

При планировке стоит заранее выбрать места расположения ниш под инструменты и т.п. Лучше, чтобы такие углубления располагались в боковых сторонах постройки. При выкладке стен можно выбрать толщину – целый или ½ кирпича.  При приготовлении раствора новичкам рекомендуется  в готовую смесь добавить жидкое мыло, так как оно продлевает время застывания, что очень выгодно для работы неопытных строителей.

При кладке кирпича важно, чтобы все было аккуратно и ровно. Для этого используют натянутый шнур, с помощью которого проверяют вертикальность.

Как показывает практика, быстрому разрушению поддаются верхние ряды кирпича. Поэтому их нужно защищать при помощи металлических уголков.

Гидроизоляция  смотровой ямы своими руками

Наличие смотровой ямы в гараже – это, конечно же, очень удобно и так далее, но и очень опасно для самой техники. Если упустить такой важный момент как гидроизоляция данной конструкции, то в помещении будет влажно и сыро, а это прямая дорога к коррозии и прочих негативных моментов.

Вопросы гидроизоляции и утепления смотровой ямы в гараже своими руками считаются достаточно спорными даже среди профессиональных мастеров. А все дело в том, что для создания гидроизоляции используются разного типа материалы:

Материалы для гидроизоляции
Битумные Нуждаются в замене через каждые 14 – 20 лет. В финансовом плане – недорогие, в использовании – достаточно простые.
Полимерные мембраны



В плане использования – сложнее битумных. Не имея практических навыков работы с материалом лучше не использовать.





Проникающие материалы



Самые эффективные и распространенные материалы. Имеют достойные показатели качества и цены, просты в применении.

Работы по гидроизоляции условно можно разделить на первичные и вторичные.

Первичный этап включает такие процессы:

1.       Первый слой под бетон нужно засыпать гравием примерно в 15см.

2.       Для следующего слоя рекомендуют взять песок и плотно его утрамбовать. Таким образом, получится отличный покров, который способен хорошо отводить влагу.

3.       Начальная защита стен, перед гидроизолирующим покрытием, требует обработки поверхности жирной глиной.

Вторичная гидроизоляция, она же основная, заключается в использовании материалов подходящих для заглубления.

Первый тип – это битумные материалы. Обычно они выпускаются производителями в специально сформированных рулонах. Применение битума требует дополнительного использования нужной марки растворителей. Популярными считаются такие битумные материалы как – рубероид, еврорубероид, рубемаст.

Второй – полимерные мембраны. Срок службы этого вида практически неограничен. Гидроизоляционные мембраны бывают однослойными и многослойными. Они очень устойчивы к физическим и химическим воздействиям. Один важный момент – это достаточно дорогостоящий материал.

Проникающие материалы славятся своей максимальной устойчивостью к проникновению влаги. Специальные смазки нужно наносить на влажную поверхность. Благодаря своим свойствам они плотно проникают вглубь и прочно закупориваются.

Часто используемым материалом для гидроизоляции считается жидкая резина. Она очень удобна в использовании и применяется при различных температурных условиях. К тому же это очень выгодная продукция: всего 2 мм жидкой резины практически полностью компенсируют четыре слоя битумных материалов.

Работу по гидроизоляции смотровой ямы нужно проводить в несколько шагов. Стоит учитывать, что каждый слой использованных материалов для гидроизоляции, так или иначе, отнимают от вашей гаражной конструкции хоть и минимальное, но пространство. Поэтому очень важно размеры выкопанной ямы делать с запасом, учитывая все процессы. Монтаж гидроизоляции напрямую зависит от выбранных материалов.

Что касается утепления смотровой ямы, то многие говорят о том, что лучший вариант это отапливаемый гараж. Но если это не вариант и нужно выбирать какой-то материал, то лучше всего брать – пенополистирол.

Дополнительное оборудование смотровой ямы своими руками

Если в гаражном помещении в наличии имеется смотровая яма, то очень важно, чтобы в нерабочее время она была закрыта. Для этого хозяину нужно позаботится о дополнительном оборудовании в смотровой яме. Крыша смотровой ямы, даже при наличии гидроизоляции в углублении, все же защищает автомобиль от возможной повышенной влажности.

Спорным вопросом по поводу оборудования смотровой ямы считается освещения. Некоторые автолюбители говорят о том, что это необходимость, другие считают что достаточно и простой переноски с лампочкой. Помните напряжение 220 В при использовании в смотровой яме  несут угрозу для жизни. Для таких помещений используют специальные лампы.

Наличие смотровой ямы автоматически делает гараж владельца автомобиля – мультифункциональным и удобным.

Для подробной информации по проектированию и сооружению смотровой ямы своими руками предлагаем посмотреть видео:

strport.ru

Как правильно сделать смотровую яму в гараже своими руками, полезные советы. Удобную и практичную смотровую яму можно построить своими руками. Статья посвящена устройству смотровой ямы, неотъемлемой части любого гаража

Что ни сделаешь ради любимого авто! Даже компактную и удобную смотровую яму. Сделать яму не сложно, главное правильно обустроить ее, а это потребует проведение необходимых инженерных коммуникаций. Дружественный «интерфейс» автолюбителей в этом вопросе всегда остается открытым: сделал сам – поделись с товарищами. Что советуют строители и автолюбители или делаем смотровую яму.

С чего необходимо начинать устройство

Большинство автолюбителей, находясь на собственной территории — гараже, склоняются к единодушному мнению, что гараж невозможно представить без смотровой ямы.

По правилам обустроенная по правилам смотровая яма в гараже позволит в спокойной рабочей обстановке произвести ремонт или профилактику авто.


Но сделать яму для осмотра необходимо по рекомендуемым правилам, исключив возможность подтекания воды, потому что будет присутствовать постоянный контакт с землей.

Для того, чтобы оборудовать смотровую яму необходимо произвести планирование и построить ее с соблюдением технологического процесса.

Как произвести планирование ямы смотровой

размеры и разметка

Планирование и оборудование смотровой ямы своими руками необходимо производить, ориентируясь на марку авто, измерив, расстояние между задними и передними колесами.

Поэтому ширина смотровой ямы предполагается меньше данного расстояния для безопасного заезда автомобиля. Ориентировочная ширина ямы составляет от 70 до 80 см. Длину ямы необходимо рассчитывать по длине авто, учитывая один метр для спуска-подъема. На практике длина ямы составляет не более двух метров. Глубину смотровой ямы делают из расчета роста автолюбителя с припуском 20 — 30 см.

Полезные советы

Чтобы убедиться в том, что мелкая яма более не приспособлена и неудобна, чем глубокая, сходите в гости к владельцу построенной ямы. «Подрыть» мелкую яму вряд ли получиться. Определитесь с разметкой на местности в чужом гараже, для того, чтобы исключить возможные ошибки при оборудовании своей ямы.


жизнеобеспечение пространства

Смотровую яму утрированно можно считать рабочим полуподвальным помещением, поэтому необходимо предусмотреть и обеспечить:

•  освещение и вентиляцию

•  гидроизоляцию и теплоизоляцию

•  ниши для установки освещения.

После проведения планирования и разметки смотровой ямы по размерам, можно приступать к поэтапному строительству, которое начинают с подготовки котлована.

Технология строительства смотровой ямы

Строительство ямы для осмотра авто необходимо осуществлять по этапам:

•  рытье котлована

•  обустройства пола и стен

•  устройство ниш и проведение электропроводки

•  мероприятия по безопасной организации работы.

подготовка котлована и гидроизоляция

Рытье и подготовка котлована для ямы придется производить вручную. Придется вырыть объем земли, вычислить который достаточно просто: умножьте длину, ширину и высоту котлована прямоугольной формы. Именно такой объем земляных работ придется «перелопатить». Необходимо помнить, что при подготовке котлована к рабочим размерам смотровой ямы приплюсовывают толщину укладки и бетонирования стен, а также дна.

обустройство пола и стен

Для обустройства стен и пола необходимо произвести гидроизоляцию традиционными материалами и способом. Днище смотровой ямы бетонируют и после высыхания бетона устанавливают опалубку для заливки стен.

При ремонте или профилактике автомобиля необходимо, чтобы инструмент находился буквально под рукой: опустил руку и достал то, что необходимо. Поэтому стены боковые оборудуют нишами на удобном уровне.

Во время установки опалубки предусматривают ниши и отверстия для проведения электроосвещения.

Разводку электропроводки для освещения смотровой ямы предпочтительнее осуществлять на данном этапе. Электропровода помещают в металлическую гофру.

Полезные советы

Продуманный этап возведения опалубки поможет облегчить последующее обустройство ямы. Ниши для установки освещения и технологических емкостей (отработанное масло и пластичные смазки) должны быть устроены на данном этапе.

Подвод коммуникаций для вентиляции смотровой ямы производят в пластиковой трубе диаметром до 100 мм, которая не имеет изгибов. Трубу помещают в бетон во время заливки. Необходимо также организовать пневмолинию на протяжении всей длины ямы с несколькими отводами воздуха. Короб электропроводки и выключатели освещения располагают вне смотровой ямы вблизи лестницы.

Перед бетонированием стен производим их армирование сеткой с ячейками 100х100 или использовать кладочную сетку дорожную.

Перед заливкой бетона устанавливают окантовку по периметру ямы из стального уголка.

Для усиления конструкции рамки к уголкам приваривают стержни арматурные, которые должны входить в конструкцию опалубки. Рамка фиксируется на уровне пола самого гаража.

Заливку стен рекомендуется слоем 100-200 мм. Заливку необходимо производить непрерывным путем с периодическим уплотнением бетонного слоя.

После окончательного высыхания бетонного слоя (а это 3 недели) опалубку снимают и производят облицовку стен. Облицовывать стены ямы можно плиткой или покрасить краской светлого тона.

Полезные советы

Облицовочную плитку для ямы рекомендуется выбирать не скользкой на ощупь и не блестящей. Гигроскопичность плитки должна быть минимальной.

Светлые однотонные матовые стены наилучшим образом повысят освещенность авто и работать будет более комфортно.

Также рекомендуется использовать лампы дневного света, потому что световой поток от них интенсивнее и равномернее.

После успешного проведения ремонта в нерабочем состоянии проем смотровой ямы должен быть закрыт, исключив возможность попадания туда посторонних предметов и возможности несчастного случая.

svouimirukami.ru
