Монтаж СИП кабеля от столба к дому

Для подключения дома от опоры ЛЭП все чаще стали использовать так называемый СИП. Аббревиатура расшифровывается как — самонесущий изолированный провод. Жилы СИП выполнены из алюминия. В советское время ввод в дом чаще всего выполнялся голыми проводами на изоляторы закрепленные на фронтоне. После чего уже от них подключался кабель до счетчика.

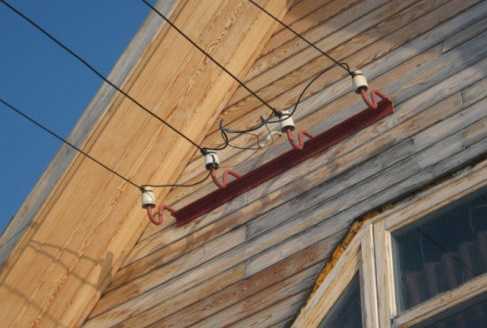

Такой способ сопровождался массой недостатков:

  • схлесты проводов при ветре
  • возможный обрыв провода
  • окисление в местах соединений
  • проблемы с изоляторами и крюками, которые со временем выскакивали со своих мест
  • большая занимаемая площадь на фасаде
  • возможные короткие замыкания с последующим выходом из строя бытовой техники или отключение эл.энергии по всей улице

Современный монтаж СИП кабеля от столба к дому лишен этих проблем. Изоляция СИП состоит из сшитого полиэтилена, которому не страшны атмосферные воздействия. Резкие перепады температуры также не сказываются на его изоляционных свойствах. Благодаря качественной изоляции исключены короткие замыкания при схлестах. Такой ввод может верой и правдой прослужить до 25 лет!

Материал

Перед монтажом необходимо приобрести весь материал, а именно:

Здесь указанны марки материалов производителя ENSTO, в вашем случае спецификация (SLIP, SO, SOT и т.д.) может не совпадать, но сами названия (прокалывающий, анкерный зажим, скрепа) должны быть одинаковыми.

Перед началом работ необходимо будет выполнить определенные замеры. От опоры до фасада дома, где будет располагаться настенный крюк должно быть не более 25м. В противном случае придется устанавливать дополнительную подставную опору.

СИП выбирайте в зависимости от того, какой ввод в дом будете заводить – 220В или 380В. При покупке СИП лучше сделать некоторый запас в метраже на всякие непредвиденные ситуации. В основном для ввода в дом используются марка СИП 4*16.

Для подключения к основной магистральной линии эл.передач потребуются покалывающие зажимы. Выбор их очень велик, есть даже такие, которыми можно работать без снятия напряжения с ЛЭП. Срывная головка болта у них изолирована от контактов. В первую очередь обращайте внимание на сечение провода и подбирайте под него марку зажима.

Важно сделать одно замечание.

Если основная ВЛ к дому у вас выполнена голыми неизолированными проводами, то и зажимы должны быть соответствующими. Одна сторона под контакты с гладкой поверхностью, другая с зубчиками. Когда на магистральной ЛЭП тоже висит СИП, в этом случае выбирайте зажимы с прокалывающими зубьями на обеих сторонах подложки контактов.

зажим для подключения к голым проводам

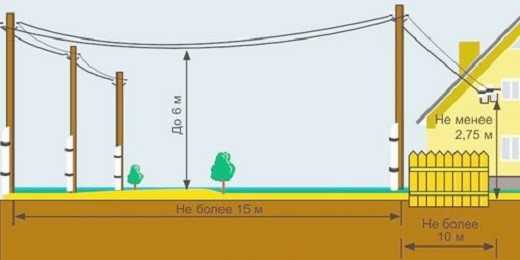

На опоре и фасаде дома устанавливаются два крюка. Между ними как раз и натягивается СИП. Его фиксация выполняется анкерными натяжными зажимами.

Источник — Кабель.РФ

Монтаж ввода внутрь дома

Все основные вопросы и споры как правильно выполнить монтаж СИП кабеля от столба к дому возникают когда дело уже касается захода эл.питания внутрь дома. Некоторые считают, что ввод должен быть цельным и нет нужды делать дополнительное соединение, и в чем то они правы. Но здесь можно привести одну рекомендацию.

Если вы приобрели простой СИП не марки НГ (негорючий), то ввод внутрь дома делайте медным кабелем ВВгНг.

Как СИП поддерживает горение можно увидеть в этом ролике:

Сам кабель через стену в дом нужно заводить в пластиковой или металлической трубе.

На что еще стоит обратить внимание при данном монтаже СИП:

  • если СИП несколько метров будет идти по фасаду стены, нужно будет использовать дистанционные зажимы (SF50, SFW50), т.к. расстояние от СИП до стен должно выдерживаться минимум в 6см
  • перед вводом в дом обязательно делайте изгиб кабеля книзу, чтобы вода через гофру или защитную трубу не попадала во внутрь. Любые уплотнители все равно со временем высохнут, потеряют свои свойства и рассохнутся.

Всю работу по монтажу ввода СИП в дом обязательно заранее согласовывайте с энергосбытовыми организациями. Так как в каждом городе и даже в разных районах одного города, у них могут быть совершенно разные требования (цельный СИП до счетчика или соединение через кабель, место установки счетчика – фасад дома или опора и т.п.).
Если монтаж выполнен грамотно и в соответствии с правилами, можете быть уверенными что данный ввод надежно прослужит Вам долгие годы.

Статьи по теме

domikelectrica.ru

Крепление для СИП кабеля — обзор крепежей

Провода ЛЭП – это наиболее простой и недорогой способ передачи электроэнергии на любые расстояния. В электрических сетях до 1000 В ЛЭП располагаются вдоль улиц больших и малых поселений. На опорах крепятся изоляторы с наиболее дешевыми алюминиевыми проводами. И уже от них делаются ответвления в дома. Для подобных ответвлений от магистральных проводов широко используются самонесущие провода. Как выполнить крепление таких проводов к различным опорам?

Для чего нужны СИП

Самонесущие провода с изолированными жилами сокращенно обозначаются как СИП, то есть Самонесущий Изолированный Провод. Он представляет собой витую пару и устойчив к продольным нагрузкам. До появления этой разновидности проводов компенсация продольной нагрузки возлагалась на трос. Он являлся опорой для изолированного провода, закрепленного вдоль этого троса. Монтаж таким способом занимал больше времени и технически получался сложнее в сравнении с монтажом новых проводов.

Собственно, по этой причине их и придумали. Теперь они применяются повсюду там, где по тем или иным причинам невозможно использовать более дешевые оголенные провода. Поэтому их располагают вблизи сооружений и в окружении деревьев. Если бы провода были оголены – деревья, особенно в сырую ветреную погоду, могли бы прикоснуться к ним и вызвать короткое замыкание. Для монтирования СИП используется специализированная арматура. Ее элементы адаптированы для расположения на стенах домов и опорах (столбах).

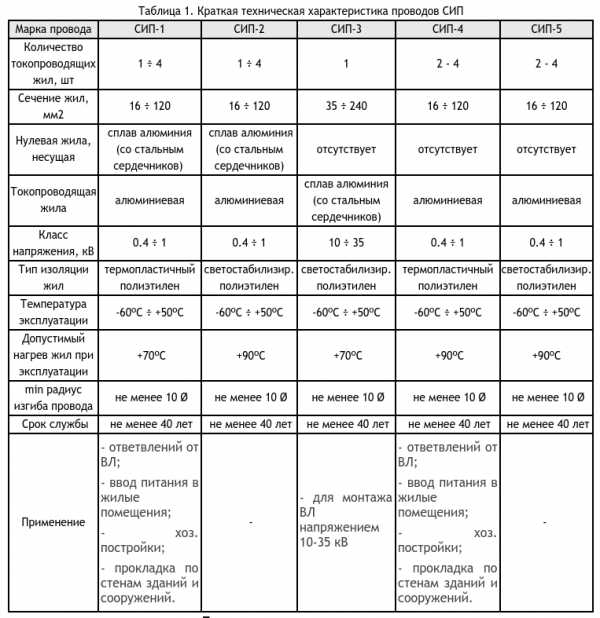

Технические характеристики СИП-проводов

Состав арматуры

Поскольку опоры для самонесущих-ИП бывают различной конструкции, в соответствии с ней выбирается и часть арматуры для монтирования к этим опорам. Арматура и непосредственно СИП в связке образуют цепочку. Она начинается на опоре и заканчивается на стене дома. Первое звено – это кронштейны, которые располагаются на деревянных, стальных и железобетонных столбах.

Кронштейн удерживает следующее звено – зажим анкерный. Затем из элементов арматуры следуют зажимы промежуточные поддерживающие. И завершается эта арматурная цепочка креплением на фасаде здания (стене). Это так называемое фасадное крепление.

Кронштейн
Разновидности кронштейнов для самонесущих ИП

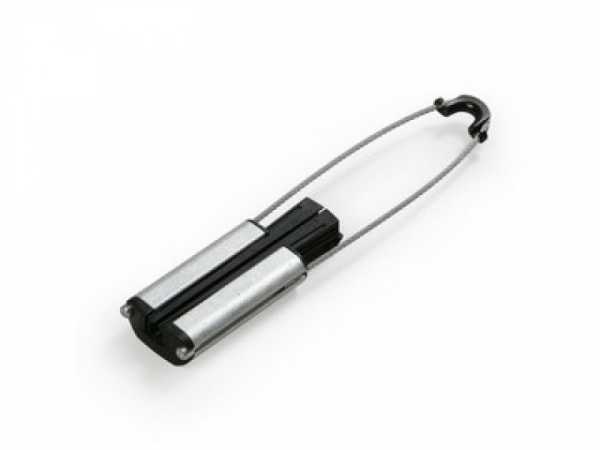

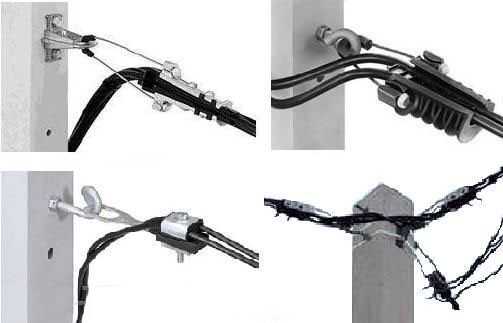

Анкерный зажим для СИП
Еще один анкерный зажим
Еще один анкерный зажим
Еще один анкерный зажим
Еще один анкерный зажим
Еще один анкерный зажим для СИП
Анкерный зажим

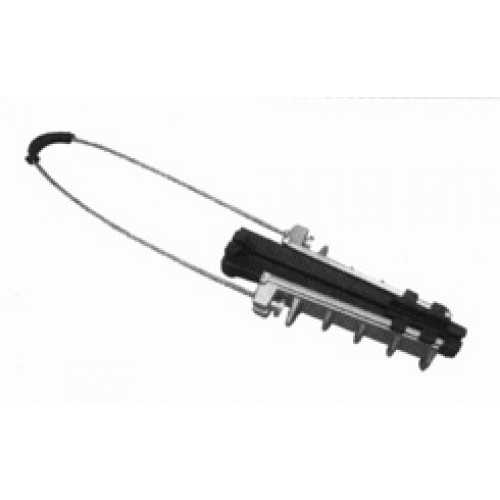

Разновидности анкерных зажимов для СИП
Промежуточные зажимы
Разновидности промежуточных зажимов для самонесущих-ИП

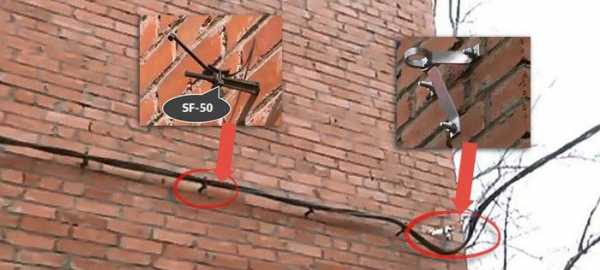

Разновидности фасадных креплений для СИП

Делаем оптимальный выбор элементов для крепления

Показанные на изображениях модели – это лишь часть из того, что производится в мире для монтирования самонесущих-ИП. По этой причине у продавцов в наличии может оказаться та продукция, которая действительно предназначена для крепления этих проводов, но не оптимальна для конкретного покупателя. При выборе элементов монтирования надо учитывать, с какой целью СИП используется. Например, силовые провода могут нагреваться, поскольку в них допускается температура жил до 90 градусов Цельсия.

По этой причине нужна и соответствующая подборка элементов для монтирования. Кронштейны фасадного крепления для таких проводов должны обеспечивать большее расстояние до стены для наилучшего охлаждения провода. Опытные электрики, которые выполнили большое число инсталляций самонесущих-ИП, рекомендуют широко распространенные марки СИП с жилами 16 и 25 кв. мм крепить зажимом (далее на изображении).


Зажим для СИП
Зажим для СИП
Этот зажим не рекомендуется использовать для СИП-2

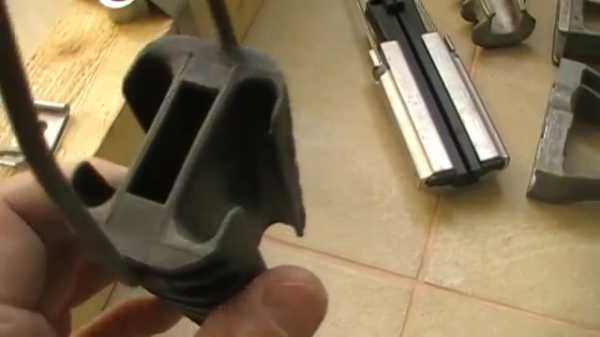

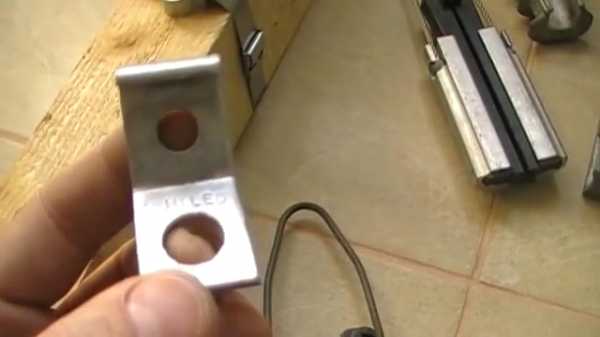

Причин этому две. Китайские зажимы этой модели содержат непрочную скобу, которая ломается, и в результате этого провод может оторваться. Другой недостаток этой модели, даже если она не китайского производства, а от известного бренда, состоит в том, что жилы провода после зажима расположены слишком близко от кронштейна. Поэтому неудобно выполнять монтажные работы. Особенно при фасадном креплении.


Скоба зажима и места ее разлома (их касаются пальцы)
Модель анкерного кронштейна, рекомендуемая для широкого применения

На изображении выше показан недорогой и удобный анкерный кронштейн. Это справедливо, потому что для монтирования его на столбе нужна всего одна лента. Также и на стене дома его возможно закрепить всего одним метизным креплением. Прочность таких соединений достаточна для большинства ситуаций, связанных с монтированием самонесущих-ИП как на столбах, так и на стенах. Поэтому не имеет смысла применять более массивные, дорогие и сложные в установке модели кронштейнов.

Важные нюансы монтажа

  1. Нельзя использовать один анкерный кронштейн для двух зажимов самонесущих-ИП. Усилие со стороны провода должно быть приложено наиболее соосно кронштейну. Составляющая силы, направленная в сторону будет воздействовать на кронштейн разрушающе. Один провод СИП – один кронштейн. Это правило нельзя нарушать.
  2. Если никак нельзя избежать бокового усилия в кронштейне, рекомендуется использовать его специальную модель с прикреплением в трех или четырех точках, расположенных по углам основания воображаемой пирамиды, в вершине которой расположена точка контакта кронштейна и зажима.


Пример модели кронштейна, рекомендуемой для самонесущих-ИП, присоединенного под углом к нему



  1. Для монтирования на столбах лентой рекомендуется применять такие кронштейны, у которых большие ограничительные выступы для удерживания ее. Со временем появляется люфт, который обусловлен растяжением ленты. Если выступы маленькие, кронштейн может соскочить с места крепления.
  2. На прямых участках рекомендуется применять поддерживающие зажимы. Они в основном дешевле, потому что их конструкция проще, чем у анкерных. Но на прямых участках этого достаточно.
  3. Для монтирования анкерного зажима на стене дома выбирается место, защищенное от падения снега и сосулек.
  4. Монтирование СИП делается с учетом расстояний, которые обязательно соблюдаются. Если стена дома, на которой крепится анкерный кронштейн, удалена от столба больше чем на 25 метров, для самонесущих-ИП нужна дополнительная промежуточная опора.
  5. Расстояние от поверхности земли до кронштейна делается 2,5 метра или больше, а на улице до провода между опорами – 5–6 м.

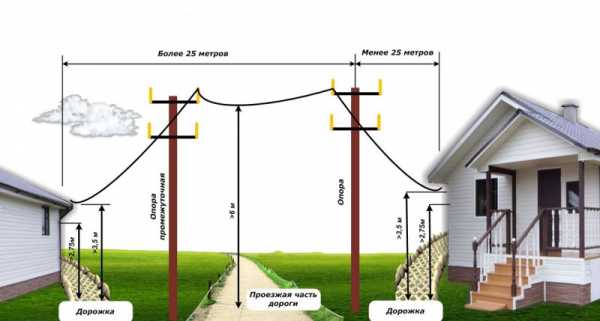

Расстояния, которые надо соблюдать при подключении проводом самонесущих-ИП

  1. Нормированы также расстояния до окон, балконов и крыши. Они наглядно показаны на изображении далее.


Расстояния, которые необходимо соблюдать для СИП, если провод проложен по стене жилого дома. До нее от провода должно быть не менее 6 см

На изображениях выше не показано еще одно расстояние, обязательное к соблюдению. Если провод расположен под углом к стене, а кронштейн закреплен на ней ближе 10 сантиметров к углу дома, со временем, особенно если стена кирпичная, она растрескается и кронштейн выпадет. Монтирование кронштейна к любой стене рекомендуется на саморезах с шестигранной головкой. Диаметр самореза выбирается не меньше, чем под посадочное отверстие в кронштейне.

  1. Газовые и водопроводные трубопроводы также должны оставаться на удалении от самонесущих-ИП, проложенных по стене соответственно на 0,4 и 0,1 метра.
  2. Если стена дома деревянная, провод прокладывается по стене в металлическом гофре. Но при этом обязательно прогнозируется температура жил и, если она выше нормы, надо применить СИП с увеличенным сечением жил.


Самонесущие-ИП на бетонном прямоугольном столбе
СИП на бетонном круглом столбе
Самонесущие-ИП на деревянной опоре
Монтирование СИП (3 фазы и ноль) на кирпичной стене
Монтирование самонесущих-ИП на деревянной стене

В заключение на изображениях выше – несколько вариантов монтирования на столбах и стенах домов.

Похожие статьи:

domelectrik.ru

монтаж провода, различные способы, меры предосторожности

Во время своей работы электрики часто сталкиваются с проблемой изнашивания старых проводов. Единственная возможность устранить это нарушение — проложить новую линию. С этим делом очень просто можно справиться, выполнив крепление СИП к столбу. Главное, чтобы это действие выполнялось профессионалом, в противном случае можно не только испортить провода, но и навредить собственному здоровью.

Преимущества и монтаж кабеля СИП

Кабель СИП характеризуется высоким уровнем прочности и широко используется в различных погодных условиях и при разного рода работах.

Кроме высокой прочности, этот кабель характеризуется рядом преимуществ:

  • под СИП не требуется тянуть катанку или струну, достаточно одного или двух натяжителей, подвешенных с разных сторон;
  • используя СИП, можно проводить кабельные линии с провисом, что является просто незаменимым моментом в местностях с ярами и балками;
  • для закрепления кабеля между столбами достаточно использовать анкерной натяжной зажим.

Во время монтажа кабеля используются специальные планки. После закрепления двух планок, по одной с каждой стороны, кабель затягивается в одну из планок, и она зажимается. Параллельно с этим на втором столбе кабель заводится в другую планку и начинает подтягиваться. Можно для лучшего натяжения использовать фаркоп, но здесь важно не переусердствовать, поскольку возможно даже вырвать столб из земли. Рекомендуется оставлять незначительный провис, чтобы не тянуть кабель как струну.

При монтаже СИП кабеля от столба к дому делается то же самое, натяжитель закрепляется на любой столб и через дыру в стене заводится внутрь дома. Кабель нужно заводить через гофру, после чего он подключается к счетчику и только потом к вводному автомату.

Если требуется подключиться от столба к еще одному или нескольким потребителям, необязательно делать разрыв.

Эффективный способ подключения

Довольно удобно подключать кабель СИП с использованием P 616R. Это прокалывающий зажим для ответвления. При затягивании болта со срывной головкой происходит прокалывание СИП провода, а два кабеля соединяются. Но если вдруг такого зажима нет, то можно обойтись и без него.

Требуется взять диэлектрический нож с защитой до 1000 Вт и зачистить место на токоведущем проводе под напряжением. Зачищается 12−15 см кабеля. Затем выполняется аналогичная зачистка второго проводника. После этого выполняется монтаж СИП проводов друг с другом.

Перед скручиванием второй СИП провод разделяется на равноценное количество жилок. Он сгибается под 90 градусов, а затем трансформируется в форму буквы «Т». Провод плотно прижимается к первому проводнику, после чего выполняется прикрепление одного витка к другому с обеих сторон. После выполнения этих манипуляций кабеля обжимаются плоскогубцами, затем трижды по открытым проводам выполняется накручивание изоленты.

Можно выполнить и немного другое соединение. Для этого на втором проводнике в сторону отводятся все жилки, кроме двух. Они оставляются в прямом виде и прикладываются к первому проводнику, соединение обматывается изолентой по типу «ручеек». То есть выполняется плотное наматывание жилки колечками: одна за другой вдоль жилы центрального проводника. Такой вариант соединения идеально подходит при необходимости одновременного подключения нескольких потребителей.

Меры безопасности и инструменты

Для облегчения и ускорения рабочего процесса нужно подготовить инвентарь. В число инструментов входят следующие:

  • монтажный нож;
  • кабелерезы;
  • набор качественных отверток;
  • плоскогубцы;
  • шестигранные ключи;
  • изолента.

Что касается мер безопасности, то перед проведением работ следует запастись монтажным поясом. В обязательном порядке рядом должны находиться люди для подстраховки. Проведение работ должно осуществляться в сухую погоду.

Работы проводятся в одежде с длинными рукавами и в штанах. Обувь должна иметь хорошую резиновую подошву. Касательно соединителя типа «орех», то от него следует отказаться, такое оборудование запрещено применять на улице.

В обязательном порядке отключается напряжение, поскольку при его наличии монтажные работы могут быть опасны для жизни. Перед поднятием на опору следует проверить её устойчивость, не стоит хвататься за присутствующие на опоре штыри и крюки. Подбирая лестницу, нужно обратить внимание на то, чтобы её длина не превышала 5 метров, а угол наклона составлял от 70 до 75 градусов. При работе с люльки обязательно работать в каске и с пристегнутым поясом.

Если удалось выключить электроэнергию, то нужно вывесить предупредительную табличку и закрыть подстанцию или распределительный щит. Далее следует проверить отсутствие напряжения с помощью пробника.


220v.guru

Монтаж проводов СИП на опорах, ввод электропитания в дом

Для строительства и реконструкции современных линий электропередач давно используют провода СИП. Они отличаются высокой надежностью и редко требуют ремонта. Часто ВЛИ достаточно проведения профилактических мероприятий или просто осмотра. Сегодня изолированный провод стали широко применять не только для строительства магистрали, но и для подключения ввода здания.

Монтаж кабеля на столбы

Воздушные линии электросети с проводами СИП называют ВЛИ. Их монтаж традиционно начинается с расчистки территории от деревьев, кустарников, других возможных препятствий, мешающих раскатывать и натягивать провода на опорах.

При строительстве новой линии электросети, крепление к столбу кронштейнов для провода удобней делать на земле до его установки. Крепление кронштейнов к опорам выполняют хомутом из стальной ленты устойчивой к коррозии. После затяжки излишки ленты удаляют.

Столбы с крепежными кронштейнами устанавливают и приступают к укладке воздушных линий электросети. Монтаж СИП на опорах происходит с применением комплектующих при наружной температуре воздуха не ниже 20оС. Технология монтажа СИП имеет свою особенность, связанную с раскаткой провода. Она обеспечивает защиту изоляции от повреждения. Провод раскатывают с барабана, установленного на машине. На опорах СИП распределяют с помощью роликов и натяжного каната – лидера.

Ручная раскатка проводов

Технология раскрутки с катушки СИП предусматривает ручное выполнение процесса при условии, что участок ограничен ста метрами, а сечение фазных жил не превышает 50 кв. мм. Допускается ручная раскатка провода в населенных пунктах, где длина пролета не превышает 50 м. Технология ручной раскатки имеет следующую очередность:

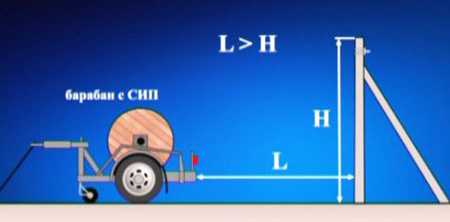

  1. Возле первой анкерной опоры, где будет начинаться линия электросети, устанавливают барабан с проводом. Его расстояние до столба должно быть не меньше высоты самой опоры. Монтажным чулком к концу СИП крепят канат.

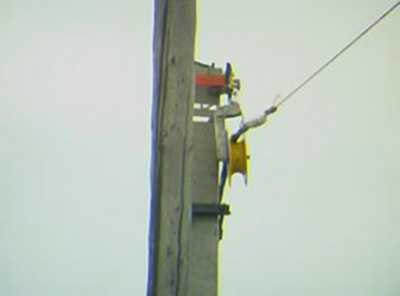

  2. На каждом промежуточном столбе устанавливают ролики, одновременно укладывая в них канат. Под контролем электромонтера провод протягивают по опорам. Прокладка происходит плавно без рывков с одновременным вращением барабана и натягиванием каната. Максимальная скорость ручной раскатки не должна превышать 5 км/ч, при этом исключают касание СИП грунта и любых строительных конструкций.
  3. На последнем столбе линии электросети нулевую жилу фиксируют зажимом к анкерному кронштейну. За кронштейном оставляют свободный выступ жил для дальнейшего подключения.

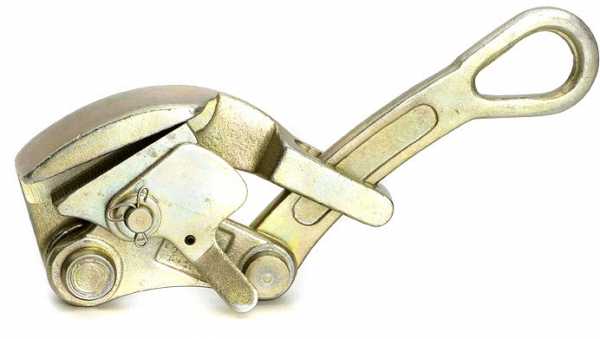

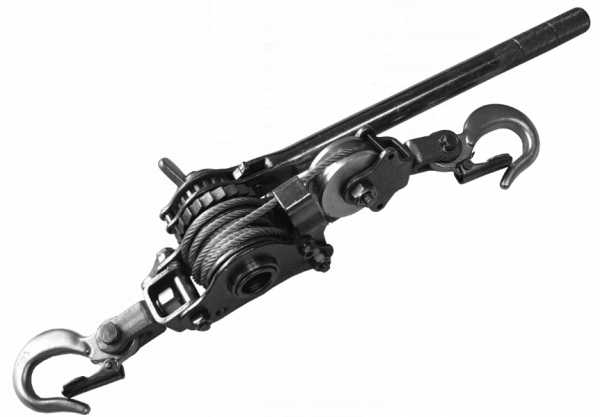

  4. После раскладки проводов на опорах начинается их натяжка. К первому столбу фиксируют лебедку с измерительным прибором – динамометром. Натяжку производят с определенным усилием, отображаемым динамометром. Силу натяжения определяют по таблицам, одновременно осматривая качество натяжки провода между столбами. После натяжки всей линии электросети, изолированный провод оставляют отвисеться на некоторое время.
  5. Дальнейший монтаж на первом столбе предусматривает крепление к кронштейну зажима и фиксации в нем нулевой жилы. Жгут проводов стягивают хомутами, снимают лебедку и транспортировочный ролик. СИП отрезают от бухты, оставляя концы необходимой длины.
  6. На промежуточном столбе провода с ролика перекладывают в зажим. Пластиковыми клиньями отделяют несущую жилу от фазных проводов, одновременно крепя ее фиксаторами в зажиме. После снятия раскаточного ролика, все жилы стягивают хомутами на расстоянии 150 мм от зажима с обеих сторон. Промежуточным хомутом стягивают и закрепляют фазные жилы под зажимом.

На данном этапе монтаж СИП в одном пролете окончен. Следующие пролеты монтируют аналогичным методом.

Соединение кабеля

Уложив самонесущий провод на опорах, нужно подключить его к основной линии электросети и вести от него ввод к дому:

  1. Соединение кабеля с магистралью электросети выполняют герметическими зажимами, обеспечивающими хороший контакт. Соединение предусматривает снятие изоляции с провода, после чего на его конец надевают зажим. Прессом охватывают край зажима, сдавливая его до смыкания двух частей матрицы. Конец другого соединяемого провода закрепляют аналогичным способом. Соединить СИП с неизолированными магистральными проводами можно этими зажимами или гильзами для голых проводов. Во втором случае гильзы должны дополняться материалами для герметизации.
  2. Чтобы подсоединить ввод постройки к магистрали с голых проводов, используют ответвительные зажимы. Обычно для ответвлений используют СИП без нулевого провода. Тогда жилы одинакового сечения одной фазы крепят в одном зажиме всем жгутом.
  3. Соединить ввод дома без снятия изоляции с магистрального провода можно прокалывающим зажимом. Во время затягивания болтов, зубцы зажима прокалывают изоляцию провода, контактируя с алюминиевой жилой. Усилие затягивания болтов определяется по срыву калибровочной головки.

Подключение ввода здания к магистрали

Соединить своими руками ввод дома с общей магистралью лучше кабелем СИП-4. Самонесущий провод состоит из четырех скрученных между собой жил одинакового сечения. Существует два способа сделать ввод в дом.

Наземный способ от столба

Наземный способ представляет собой подключение внутренней проводки дома к ближайшему столбу. Опора не должна располагаться далее 25 м от постройки, иначе придется устанавливать дополнительный столб возле дома на расстоянии 10 м. Между столбами подводящий к дому провод для подачи электричества должен находиться не менее 6 м от земли.

Подключение своими руками самонесущего провода к магистрали выполняют зажимами. Но прежде надо разложить СИП по стене дома. Чтобы провод прочно держался на фасаде, по стене крепят анкерные зажимы. Они представляют собой кронштейн с петлей, крепящийся к стене дюбелем. Чтобы закрепить кабель, его надо просто притянуть этой петлей. Установка кронштейнов на стене требует соблюдения правил безопасности, по которым расстояние между крепежами и землей должно быть не менее 2,75 м.

Далее идет ввод уличного кабеля в дом. Если электрический щиток установлен на внешней стене дома, то кабель СИП подводят только к нему. Подключение внутренней проводки до щитка делают кабелем ВВГнг. Он более эластичный и меньший в диаметре. Расположение электрощита внутри дома потребует ввод СИП сквозь стену, хотя многие электрики рекомендуют выносить щит наружу и вести от него в дом кабель ВВГнг. СИП разрешено использовать для наружных и внутренних работ, так что проще его сразу завести внутрь дома. Только в стене, где будет проходить СИП, надо установить металлическую гильзу.

Когда все коммуникации проложены, осталось сделать подключение ввода к магистрали на столбе. Подключение своими руками выполняют в таком порядке:

  1. К стене дома и столбу крепят анкерные кронштейны.
  2. Возле дома провод закрепляют зажимом к кронштейну.
  3. Роликовым блоком СИП натягивают между постройкой и столбом.
  4. Край кабеля на столбе фиксируют зажимом с петлей, надевая его на анкерный кронштейн.

Теперь осталось только присоединить подходящими зажимами отводной кабель к общей магистрали.

Подземный способ от столба

Подключение ввода подземным способом более актуально, так как провод защищен он негативного влияния атмосферных явлений, пожара и случайного обрыва. Подземный монтаж происходит в таком порядке:

  1. Вводной кабель опускают со столба в прокопанную к дому траншею. Минимальная глубина траншеи составляет 80 см. Участок под дорогой углубляют до 1 м.
  2. В траншее СИП укладывают в металлической или пластиковой гильзе. Такая же гильза должна выходить из грунта вверх по столбу, высотой не менее 2 м;
  3. При обратной засыпке траншеи на поверхности устанавливают сигнальные маяки, предупреждающие о прохождении кабеля.

Ввод кабеля в дом делают под фундаментом через гильзу или поднимают по стене, если распределительный щит находится на улице.

Ремонт СИП

В процессе эксплуатации провод на отдельных участках может повредиться, что потребует произвести его ремонт. Для фазной или нулевой жилы ремонт небольшого участка поврежденной изоляции выполняют без снятия напряжения. Поврежденную жилу отделяют пластиковыми клиньями от общего жгута и накладывают на нее двойной слой клеящей изоляции, после чего клинья удаляют.

Ремонт фазной жилы длиной не более 2 м в пролете выполняют без замены всего жгута. Поврежденный участок жилы отделяют клиньями и делают ее замену. Для этого берут аналогичной марки и сечения кусок провода и вставляют его вместо поврежденного отрезка. Подключение концов выполняют ответвительными зажимами. Возможно применение прокалывающего зажима без снятия изоляции.

Ремонт длинного участка поврежденных жил производится после отключения электричества. Пролет с участком, требующим замены, заземляют с обеих сторон. Кабель отсоединяют на всех ответвительных зажимах и при помощи канатов опускают на землю. Дальнейший ремонт заключается в замене поврежденного участка, после чего весь пролет поднимают на опоры для подсоединения к магистрали.

Ремонт ответвления к дому делают при повреждении более 20% провода от общей его длины. Работы могут проводиться со снятием напряжения или под напряжением, но нагрузка потребителя должна быть отключена. Вводной кабель отсоединяют на ответвительных зажимах. Первой отключают фазную жилу на опоре, а затем – нулевую. Конец провода подвязывают к опоре, чтобы предотвратить его падение. Освободив от анкерного кронштейна, СИП опускают веревкой на землю, где и производится его ремонт. Поднятие на опору и подсоединение к магистрали происходит в обратной последовательности.

Правильный монтаж СИП, вовремя выявленный поврежденный участок кабеля и его ремонт обеспечит бесперебойную подачу электричества потребителю.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

sarstroyka.ru

Монтаж СИП кабеля от столба к дому: инструкция

При необходимости у хозяев частного дома сделать ввод электрической линии обычно возникает множество вопросов касательно типа провода, а также способах монтажа. Для таких работ часто стал использоваться кабель типа СИП. В статье будет кратко изложено о его преимуществах, последовательности действий при его монтаже и механику заведения в само жилое помещение.

Преимущества использования СИП

В первую очередь для хозяев, которые хотят сделать монтаж электрической проводки в доме своими руками, следует понимать, что собою представляет СИП. СИП – самонесущий изолированный провод. Сейчас его жилы изготавливаются из алюминия. Раньше провода для прокладывания воздушной силовой линии не имели внешней изоляции, так как на то время не был доступен материал, который способен был бы длительное время находиться под открытым небом, выдерживать натяжение.

В связи с этим использовались голые алюминиевые кабеля без внешней изоляции. Такой подход не мог обеспечить безопасности воздушной линии. При морозах возникало обледенение самих жил, попадала влага, металл подвергался окислению и коррозии, а при сильном ветре возникала вероятность обрывов и перехлестывания пары основных проводов между собой.

Решением таких проблем стал СИП. Конструкция СИП позволила исключить большую часть опасных последствий для электрической линии на любом участке, так как изоляция из сшитого прессованного полиэтилена предоставляла надежную защиту от воздействия внешних факторов. Изоляция СИП устойчива к воде, избыточным натяжениям, а также способна выдерживать высокие перепады температур. Полиэтиленовая оболочка не воспламеняется при воздействии открытого огня, и длительное время может находиться под солнечными лучами. Минимальный срок службы СИП составляет от 25 до 40 лет даже при самых суровых условиях.

Использование такого типа проводов позволило сократить занимаемую площадь, так как для оголенных электрических линий необходимо было большое пространство, чтобы предотвратить их соприкосновение между собой. При контакте голых проводников могло возникнуть короткое замыкание, в результате чего повреждение могло обесточить большое количество жилых домов.

Конструкция СИП позволяет облегчить процесс монтажа. Для этого могут быть использованы разнообразные крепежи, металлические опоры и столбы. Специалисты рекомендуют использовать при монтаже именно СИП, если работы касаются подведения к дому электричества от столба электропередач.

Видео “Ввод электричества в дом”

Проводим монтаж правильно

Первым делом необходимо знать технические нормы для монтажа провода такого типа. Получить подробные инструкции можно в отделении Энергосбыта. Если проигнорировать данные требования, то в результате эксплуатации могут возникнуть проблемы, а также нарушенные нормы могут повлечь за собой оплату штрафов. Это связано с тем, что подключение СИП относится к безопасности всего участка на линии, а не конкретно вашего дома.

Самый распространенный тип – СИП 4. Для него не используется несущий трос. В его основе находятся алюминиевые жилы с сечением по 16 мм2. Правила устройства электроустановок (ПУЭ) запрещает использование алюминиевых проводов для воздушной прокладки с сечением менее чем 16 мм2, что продиктовано техникой безопасности. Такая толщина является оптимальной, чтобы выдерживать нагрузку.

Перед началом работы следует получить некоторые знания в области электротехники. Для этого следует узнать о правилах техники безопасности, ознакомиться с нормами ПУЭ, а также посоветоваться со специалистами. Чтобы ввести несущий кабель в жилой дом, необходимо составить схему его прокладывания по улице (или двору). Затем с учетом его размещения следует сделать замеры от столба и до дома, учитывая точки с крепежами на стенках или других опорах. Покупка кабеля должна быть с запасом для непредвиденных случаев, а также для возможности сделать ремонт на линии, если будут обнаружены повреждения самого провода.

Количество жил в основе СИП нужно подбирать в зависимости от того, какой ввод вы будете осуществлять в свой дом – однофазный или трехфазный. Для того чтобы произвести соединение с магистральной линией СИП, использовать специальные штатные прокалывающие зажимы для этого кабеля. Если применяются эти зажимы, тогда нет необходимости в зачистке контактов самого провода. Для регулирования усилия зажима можно пользоваться срывной шестигранной головкой. Количество зажимов зависит от жил в самонесущем изолированном проводе.

По нормам ПУЭ, если от соединения с магистральной линией до дома расстояние более 25 метров, тогда возникает потребность в установке дополнительных опор для кабеля. Обычно достаточно установить одну или две опоры, на которых проводу будет закреплен специальными поддерживающими крепежами. Но такая необходимость возникает не часто, так как строительство дома проходит с учетом расположения линии электропередачи.

При подводе изолированного алюминиевого провода к стене можно использовать анкерный крепеж на кронштейне. Такое крепление позволит надежно зафиксировать кабель на стене. Метод достаточно эффективен, но не слишком эстетичен, особенно, если это фасадная стена дома. Чтобы решить такую проблему, можно дополнительно приобрести и установить пластиковый короб или гофрированную трубу. А если же дом деревянный до такой метод защиты при креплении провода на стене является обязательным.

При подземном вводе силового кабеля, нужно прокопать траншею в земле. Обычно глубина составляет от 0,7-0,8 метров. Для такого способа ввода также используются нормы ПУЭ. Подземная прокладка позволяет обеспечить более надежную защиту кабеля от механических повреждений, ультрафиолетовых излучений, ветра и других факторов. Однако СИП нужно будет поместить в гофрированную поливинилхлоридную трубу, чтобы уберечь его от влаги.

Заводим внутрь дома

Если материал дома не изготовлен из горючего материала, тогда ввод кабеля можно сделать открытым. Когда СИП будет доведен до места ввода внутрь жилого помещения. При заведении электричества в здание часто возникают споры по поводу того, какой метод прокладывания лучше. Одни считают, что ввод СИП можно сделать прямо внутрь, а другие, что обязательно необходимо во время монтажа сделать ввод с разветвлением, используя стандартный электрический кабель с медным сечением.

Так как в помещении рекомендуется использовать подачу электричества через медные жилы, а алюминиевая конструкция подходит только уличной прокладки, то второй вариант правильный. Однако сторонники первого способа считают, что если СИП способен выдерживать воздействие различных негативных факторов на улице, то в помещении он вряд ли будет уступать медному шнуру.

Специалисты в области электротехники, а также нормы ПУЭ предусматривают прокладывание в частных домах и квартирах именно кабеля из меди. Медь является более подходящим проводником для электричества, имеет более высокие показатели за исключением стоимости (значительно выше). Необходимо сделать соединение между ними в распределительном щитке с подключением дополнительно оборудования и клемм. Монтаж с плавным переходом должен осуществиться с учетом разницы сечений жил. Так как у меди сопротивление больше, то и сечение должно быть несколько меньшим.

Нужно обязательно учесть, что СИП является жесткой конструкцией и плохо гнется. Это существенно усложняет его монтаж в распределительном щитке и при вводе в здание.
Одним из лучших методов при монтаже электрической сети в доме считается тот, в котором применяются дополнительные двух- или четырехполюсные автоматы ( в зависимости от числа фаз в кабеле). Тогда ввод СИП будет осуществлять в автомат, а затем и стандартный «домашний» кабель.

Видео “Подключаемся к сети от столба”

ЛЭП – это то, к чему очень легко и удобно подключить собственную домашнюю электросеть. Важно лишь знать, как правильно это сделать. В этом вам поможет видео.

otoke.ru

крепление, подключение дома к электросети

Изолированные провода давно пришли на смену традиционным. Ими выполняют подключение к зданию и раскладывают на опорах. Такая линия носит название ВЛИ. Часто самонесущий изолированный провод называют кабелем, что в принципе тоже верно. Использование изолированных проводов удобно из-за уменьшения риска поражения электрическим током человека при обрыве линии, а также исключается возможность воровства электроэнергии. Выполняется монтаж провода СИП согласно инструкции и технологических карт.

Правила и порядок строительства ВЛИ

Строительство воздушных линий выполняет специально обученная бригада электромонтеров. Монтаж начинается с подготовительных работ, включающих в себя расчистку трассы от растительности и других помех. Перед раскаткой проводов должны быть установлены все опоры, защищены переходы через инженерные сооружения, ну и, конечно, подвезены барабаны с самим проводом. Если предполагается от ВЛИ делать ввод электричества в дом, на здании заранее надо установить анкерные крепления для подвески проводов СИП.

Установка барабана и вспомогательных механизмов

Раскатку провода начинают с установки барабана. Его располагают возле опоры, где будет выполняться конечная регулировка стрел. Причем оптимальное расстояние между ними считается равное высоте самой опоры.

Для ручной раскатки проводов используется специальный канат-лидер. Это своего рода синтетический трос длиной от 30 до 50 м и диаметром 10 мм. Раскатку каната выполняют одновременно с креплением роликов и промежуточных подвесок на опорах. По мере подъема каната, на столбе фиксируют промежуточную подвеску специальной металлической лентой. Если опора оборудована отверстием, крепление подвески возможно болтовым соединением.

Кронштейн промежуточной подвески оборудован отверстием. Сюда крепят раскаточный ролик. Количество подвесок и роликов зависит от количества сложных столбов, промежуточных, угловых и анкерных опор. Важно выдержать правильное расположение роликов, чтобы ось укладываемого кабеля находилась на уровне углубления поддерживающего зажима.

Ролики имеют некоторые различия.

  • механизм RT 5 устанавливается на сложных и анкерных столбах. Их фиксация происходит ремнем;
  • механизм RT 2 предназначен для промежуточных опор. Они крепятся за отверстие кронштейна промежуточной подвески.

После окончания монтажа всех механизмов трос-лидер соединяют с концом СИП провода. Чтобы соединить между собой трос и кабель используют металлические чулки с вертлюгом. Причем чулки различаются по предназначению. Одновременно применяется механизм, который надевают на сам кабель и нулевую жилу, а синтетическим чулком обжимают весь жгут. Увеличить надежность соединения помогает двойной бандаж из изоленты. Основной чулок оборудован грузовым кольцом. К нему-то и крепят канат-лидер.

Ручная раскатка провода между опорами

Ручная раскатка провод СИП выполняется на участках ограничением до 100 м или между пролетами до 50 м. Бригада выполняет работу в следующем порядке:

  1. Когда все подготовлено к работе, бригада делится на 3 звена. В состав первого и второго звена входит по одному электромонтеру. Их обязанность – наблюдение за работой двигателя раскаточного механизма, равномерным наматыванием каната на катушку и за плавным вращением барабана с проводом. Третье звено наблюдает за прохождением соединительного узла каната с кабелем по раскаточным роликам.
  2. Раскатку продолжают, пока соединительный узел пройдет через все столбы и приблизится к самой катушке с полностью намотанным канатом-лидером. В это время подается команда остановки двигателя. Кабель фиксируют к анкерному столбу капроновым тросом, после чего разъединяют соединительный узел. На конечных опорах оставляют свободный кусок кабеля для последующих соединений.

Во время раскатки СИП провода важно следить за его прохождением на угловых опорах и не допустить трение провисающего кабеля об землю.

Фиксация и натяжение СИП

Крепление СИП сначала выполняют на анкерных опорах пролета. Здесь фиксация кабеля происходит анкерными зажимами. Далее закрепляется СИП на промежуточных столбах. Натяжка нулевой жилы выполняется согласно монтажным таблицам, но не более 5% усилия от проектных значений. Провес стрел определяют визуально, после чего их оставляют немного отвисеться.

Бригада следующей смены приступает к регулировке стрел:

  1. На первой анкерной опоре выполняется установка зажима на нулевую жилу. Возле зажима на весь жгут провода ставят пластиковый хомут. Он не даст жгуту раскрутиться.
  2. Следующий зажим ставят на кронштейн конечной опоры. К несущей жиле подальше от столба зажимом фиксируют динамометр. К нему цепляют трос ручной лебедки, заранее закрепленной к первому столбу пролета.
  3. Натягивая на себя лебедкой СИП провод, смотрят усилие на динамометре. При достижении нужного значения зажимом на кронштейне конечной опоры фиксируют нулевую жилу.

Натяжка провода окончена, осталось стянуть все жилы хомутом и отцепить лебедку.

Самостоятельное подключение своего дома проводами СИП к линии

Подведение СИП к дому можно выполнить своими руками, а вот его подключение к линии придется доверить электромонтерам. Однако чтобы правильно выполнить монтаж кабеля, необходимо ознакомиться с техническими нормами, которые можно узнать в соответствующей организации. Предъявление таких требований обосновано безопасностью всей линии, а не только своего дома.

Основные требования по установке

Чтобы провести от линии в свой дом кабель СИП надо знать основные требования:

  • минимальная высота подводящего кабеля над землей составляет 2,75 м;
  • аналогичное расстояние надо выдержать от окон, дверей и лоджий.

Обычно подключение потребителя выполняют кабелем СИП 4 без несущей жилы. Сечение такого провода составляет 16 мм2, что отвечает требованиям ПУЭ. Жилы меньшего сечения могут не выдержать нагрузки, поэтому такие кабеля запрещено использовать для ввода в дом.

Перед тем как начать тянуть в дом кабель своими руками, надо нарисовать точную схему его прохождения от столба к зданию. Это поможет сделать замеры для приобретения провода. Причем покупать СИП надо с небольшим запасом, рассчитывая на погрешности замеров. Важно обратить внимание на количество жил кабеля. Если подключение будет однофазным, к дому достаточно подвести 2 жилы, то есть фазу и ноль. Для трехфазного подключения понадобится 4 жилы.

Ввод дома придется подключать к магистральной линии. Для этого на каждую жилу потребуется поставить специальный соединитель. Лучше всего СИП соединять прокалывающими зажимами. Они избавят от зачистки концов кабеля и обеспечат герметичность соединения.

При прокладке своими руками воздушной линии подключения от столба к дому надо учесть нормы ПУЭ. В правилах четко прописано, что максимальное расстояние от ввода потребителя до опоры составляет 25 м, иначе придется устанавливать промежуточный столб.

Варианты подключения ввода

Протянуть СИП от столба к дому можно воздушным путем или под землей. Первый способ проще. К тому же кабель всегда находится под присмотром и к нему есть свободный доступ для ремонта. Подземная прокладка сложнее, однако, это оберегает провод от случайного обрыва.

Какой из способов предпочтительнее, выбирает сам хозяин дома, а работы по монтажу ведутся следующим образом:

  1. При воздушном подключении кабель крепят анкерными крепежами к фасаду здания. Для эстетичности его можно проложить внутри гофры или пластикового корпуса. К сведению, если стены дома деревянные, то использование короба обязательно.
  2. Подземное подключение предусматривает рытье траншеи от дома к столбу на глубине 800 мм. Провод прокладывают в ПВХ трубе или гофре. На поверхность выходят только концы у столба и фасада здания. К стене кабель фиксируется аналогично анкерами, как и для воздушного подключения.

Дальнейшие работы предполагают ввод провода в здание.

Какой провод лучше ввести в дом?

Часто возникает спор, что СИП не подходит для ввода внутрь здания. Почему? Ведь он изолирован, к тому же устойчив к воздействию многих негативных факторов. На самом деле – это так, и его можно ввести внутрь дома. Однако СИП очень жесткий и плохо гнется, что увеличивает сложность монтажа. Внутри здания рекомендуется прокладывать кабель с медными жилами, так как этот металл является лучшим проводником электричества. Многие электрики рекомендуют делать внутренний ввод кабелем ВВГнг.

Чтобы сделать ввод в дом, на фасаде устанавливают распределительный щиток. К нему подводят СИП, внутри подсоединяют к автоматам, электросчетчику, а от них выводят уже медный кабель внутрь дома.

Подключение СИП на опоре

Финалом работ является подключение всего ввода к магистральной линии. При подземной прокладке выходящий из гильзы СИП поднимают по столбу, закрепляя его хомутами. Важно, чтобы пластиковая гильза выходила из земли на высоту 2 м.

При воздушном подключении на фасаде СИП фиксируют зажимом к анкерному кронштейну. На столбе устанавливают роликовый блок и по нему на себя натягивают провод. Конец СИП на столбе крепят зажимом с петлей, насаживая его на анкерный кронштейн.

Подсоединение СИП к изолированной магистральной линии выполняется теми же прокалывающими зажимами. Если требуется соединить СИП с неизолированными проводами линии, используются соединительные алюминиевые гильзы. Внутрь вставляют концы магистральной и СИП жилы со снятой изоляцией, после чего производится прессовка гильзы. Могут также использоваться болтовые соединители для абонентских ответвлений.

Первая подача электроэнергии потребителю осуществляется в присутствии представителя энергетической компании.

electrifix.ru

Арматура для монтажа СИП кабеля от столба к дому: описание

Благодаря своей относительной простоте и надежности, провод СИП получил свое право на жизнь, и становится бесспорным лидером. Среди возможных вариантов прокладки воздушной линии приоритет, чаше всего, отдадут ему. Что такое СИП, как он выглядит и каких видов бывает, мы рассматривали в одной из наших статьей, а именно: https://samelectrik.ru/vidy-xarakteristiki-i-razlichiya-provodov-sip.html. Для того чтобы самостоятельно проложить воздушную линию с помощью данного проводника, необходимо ознакомится с некоторыми нюансами, а также приобрести вспомогательное оборудование и специальные крепления. Далее мы рассмотрим, какая бывает арматура для монтажа СИП кабеля от столба к дому.

Вспомогательная арматура для монтажа самонесущего изолированного провода бывает разных назначений, а именно:

  • для соединения проводников;
  • для подвешивания провода на опору или анкерное крепление;
  • для натяжения воздушной линии СИП;
  • для подключения контактных соединений и ответвлений;
  • защитные вспомогательные соединения;
  • арматура для зацепления;
  • спиральная арматура.

Рассмотрим их по порядку. Первое, о чем хотелось бы рассказать — ролики для раскатки провода.

При протяжке электрической линии, необходимо соблюдать осторожность, чтобы не испортить изоляционный слой, избегать волочения по земле, по веткам деревьев и прочим поверхностям. Для этого прибегают к волочению по роликам, которые временно крепят на столбах, в местах будущего расположения провода.

Чтобы надежно закрепить на опоре вспомогательное оборудование используют оцинкованную металлическую ленту.

Чтобы плотно обхватить опору, натяжитель натягивает предварительно отрезанный кусок ленты вокруг столба, обжимает скобу, намертво фиксируя, и отрезает излишки ленты.

Крепежные крюки используют чтобы выполнить быстрый монтаж различной арматуры СИП на опоре, столбах и фасадах зданий. Различаются по типу крепления.

Для ровной резки металлической ленты пригодятся качественные ножницы, не оставляющее перекосов, острых кромок и краев. Они позволяют выполнять разрезание одной рукой быстро и качественно, что непременно ценится при работе на высоте в стесненных условиях.

Компенсировать кручение и предотвратить появление петель на проводе СИП, а также предотвратить перекручивание можно с помощью такого устройства, как вертлюг, который используют во время монтажа.

Для того чтобы раскатать провод по роликам, необходимо заранее протянуть по ним трос и соединить с кабелем, избегая повреждений и узлов. Это возможно сделать с помощью специальных стягивающих чулков. Плетение чулка выполнено так, что при его натягивании создается обширная площадь контакта и не происходит повреждение изоляции проводника.

Для натяжения проводов и устранения провеса воздушной линии используют лебедку. Применение данного устройства совместно с динамометром позволяет грамотно произвести монтаж натянутого провода воздушной линии.

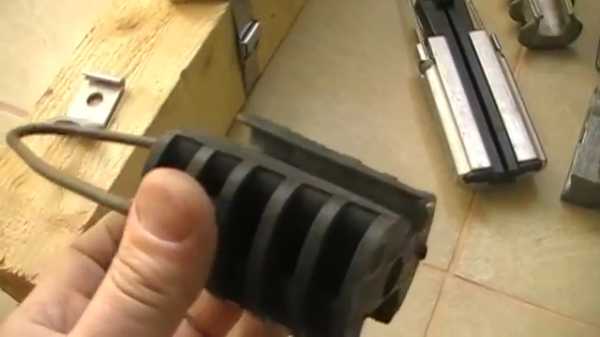

Для подвешивания и фиксации растянутого проводника, используются специальные монтажные зажимы. При использовании СИП с изолированной несущей нейтралью применяется зажим тандер-лягушка.

Он выполнен из материала, устойчивого к воздействиям окружающей среды. Также при монтаже СИП нам понадобятся анкерная и поддерживающая арматура, в зависимости от места использования (опора или фасад здания) и остальных участков ВЛ и ответвлений от нее.

Перед тем как установить на провод ответвители, необходимо отделить препарируемую жилу из жгута СИП. Для этого существует разделитель фаз — клин специальной формы, отводящий жилу на нужное расстояние, облегчающее монтаж ответвительных зажимов.

Для подключения к СИП проводу используют два типа переходников зажимов. Сжимы ответвительные и прокалывающие. Первые используются для магистральных равнозначных ответвлений. Состоит сжим из трех пластин, между которыми зажимается зачищенные от изоляции токоведущие жилы. Его еще называют «орехом». О том, как пользоваться орехом для соединения проводов, мы рассказывали в отдельной статье.

Для подключения ответвления от магистрали используется прокалывающие зажимы. При выборе сжимов необходимо знать сечение магистрали и ответвления, исходя из этого делать выбор.

Для опрессовки наконечников, концов провода СИП, расключаемых во вводной или учетный щит, возможно понадобится пресс для обжима наконечников и специальные матрицы. С помощью этого устройства контакт жилы с наконечником получается максимально качественным.

Кроме всей выше перечисленной арматуры необходимо иметь специальную защитную смазку (NILED), которая препятствует увеличению контактного сопротивления, а также не позволяет появлению пленки окисла на алюминиевом проводе. Ее применение увеличивает срок эксплуатации. Лента (NILED) используется для восстановления изоляции на СИП и выравнивания поверхности под термоусадкой. Данная лента, на основе специальной мостики обладает высокою устойчивостью к ультрафиолету и озону.

Пример монтажа с описанием арматуры для крепления СИП вы можете просмотреть на картинке:

Также рекомендуем просмотреть видео урок, на которой наглядно показывается, какие инструменты и приспособления используются для монтажа провода СИП:

На это мы и заканчиваем обзор всех инструментов и приспособлений. Теперь вы знаете, какая бывает арматура для монтажа СИП кабеля от столба к дому.

Будет полезно прочитать:

samelectrik.ru
