Как правильно уложить арматуру в фундамент. Как правильно уложить. KakPravilno-Sdelat.ru

» Как правильно уложить

Как правильно армировать фундамент, несколько правил армирования

У новичков строительного дела в процессе возведения частного дома, террасы, бани может возникнуть немало вопросов. Первый вопрос, с которым они столкнутся, звучит так: как армировать фундамент правильно или это делать вообще необязательно, так как арматура подразумевает дополнительные затраты.


Ответ на этот ворос очевиден – делать армирование просто необходимо, так как арматура придает основанию дополнительную прочность.

Армирование фундамента намного увеличивает его стойкость к воздействию низких температур и, что особенно важно, позволяет выдерживать зачастую неравномерно распределенные нагрузки, передающиеся от дома. Необходимо с умом подходить к данному процессу, в противном случае, придется столкнуться с преждевременным износом фундамента, что может привести к разрушению всего строения. Мы расскажем вам о некоторых правилах, следуя которым вы сможете возвести прочное и долговечное основание для вашей будущей постройки.

Как правильно армировать фундамент

Прежде всего, нужно подобрать правильную арматуру. Металлопрокат, предназначенный для этого, выпускается в виде проволоки, из которой сплетают каркасную решетку, и стержней, кроме того - уголков и швеллеров. Для фундаментов малоэтажных зданий применяют стержни диаметром от 1 до 4 см и длиной до 6 метров. Нередко люди, в первый раз выполняющие армирование, заблуждаются, думая, что чем больше диаметр арматуры, тем крепче получится конструкция. Все не так уж просто, как кажется вначале.

Лучший способ для крепления прутов каркаса – это обвязывание их специальной проволокой. Но ей, однако, возможно связать лишь пруты диаметром не более 2,5 см, в случае с большим диаметром связать их прочно не выйдет и тогда придется прибегнуть к сварке, все же уступающей по прочности способу вязания. В связи с этим, лучше выбрать арматуру небольшого диаметра, идеально, чтобы на ней было специальное рифление, грани и насечки, то есть она должна иметь наибольшую площадь для ее сцепки с бетоном. Это будет способствовать созданию качественного, монолитного сооружения.

Второе правило, заслуживающее внимания: чтобы правильно армировать фундамент, необходимо правильно уложить арматуру. Для этого надо сделать каркас, используя стержни, причем, расстояние между точками, в которых пересекаются вертикальные и горизонтальные стержни должно составлять 1,5 м, после чего нужно уложить в каждый ряд по 3-4 прута.

На что стоит обратить внимание?

1.Под каркас следует уложить армирующую сетку, ее же необходимо положить и сверху, затем, используя сварку, прикрепить к стержням.
2.Рекомендуемое расстояние между прутами - не более 20 сантиметров; перехлест прутов – приблизительно 60 сантиметров.

Подобное фундаментное армирование подходит для строительства домов из дерева или кирпича, в случае, если дом будет с несущими колоннами, в местах их возведения необходимо уложить еще один слой армирующей сетки для большего укрепления фундамента.

И наконец, третье правило. Большинство людей, решивших заняться строительством, стараются подходить к этому вопросу максимально экономно. Порой, неопытные строители с целью экономии приобретают так называемый «металлолом» (б/у арматуру). Не стоит этого делать, так как это лишь приведет к уменьшению прочности фундамента. Правда, металлолом вполне подойдет для строительства бани, летней кухни либо террасы, в общем, там, где нагрузки на основание не столь велики и высокий уровень прочности не обязателен.

Выбирая арматуру, обращайте внимание на ее пластичность, она должна легко свариваться и быть устойчивой к коррозии. Помимо этого, она должна иметь хорошую сцепку с бетоном. Металлолом, к сожалению, не обладает такими свойствами.

После изготовления армирующего каркаса нужно сделать опалубку, в которую его надо уложить, причем, верхний край каркаса должен находиться чуть ниже высоты фундамента, примерно на 3-5 см и где-то на 5 см отступать от сторон опалубки.

Как производится укладка арматуры в фундамент

  • Для чего проводится армирование
  • Инструменты и оборудование для работы
  • Арматура и способы ее соединения
  • Особенности укладки арматуры

Укладка арматуры в фундамент необходима для улучшения прочности бетонных конструкций. Бетон #8211; это очень прочный строительный материал, но он не способен выдерживать большие нагрузки на растяжение. В этом случае и применяется арматура. В результате получается материал под названием железобетон.

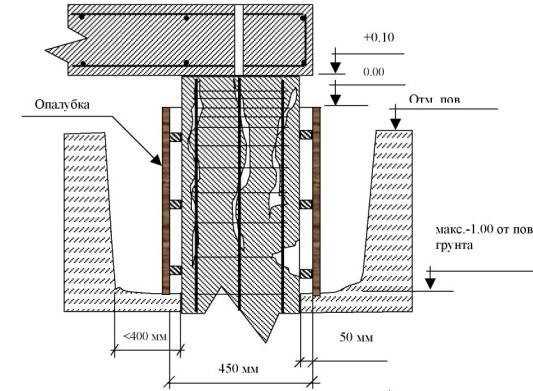

Схема армирования фундамента.

Для чего проводится армирование

  • повышения несущей способности сооружения;
  • предупреждения процессов деформации несущего фундамента вследствие сдвигов грунта;
  • увеличения срока службы строения.

Изображение 1. Схема армированного фундамента.

Все это достигается благодаря тому, что арматура испытывает в ходе эксплуатации определенные физические процессы:

  • между бетоном и железом арматуры возникают значительные силы трения, в результате чего обеспечивается сцепление этих строительных материалов в железобетон;
  • между арматурой и бетонным раствором происходит активное электрохимическое взаимодействие;
  • арматурный каркас испытывает сильное сжатие под весом бетона.

Чтобы все эти процессы происходили нормально, укладывать арматурные прутья в фундамент нужно с соблюдением некоторых правил и требований.

Вернуться к оглавлению

Инструменты и оборудование для работы

Для укладки арматуры в опалубку могут понадобиться:

Инструменты для армирования фундамента.

  • стержни арматуры;
  • арматурная проволока;
  • сварочный аппарат;
  • рулетка;
  • проволока вязальная Ø 1,2 мм;
  • болгарка.

Для ленточного фундамента обычно используются от 4 до 8 прутьев арматуры (изображение № 1). Схема расположения армированного каркаса изображена на фото (изображение № 2). Вертикальные элементы арматуры устанавливаются с шагом 50 см. Между собой элементы связываются вязальной проволокой (изображение № 3).

Вернуться к оглавлению

Арматура и способы ее соединения

Армирование обычно производится таким образом:

  • подготавливается траншея под фундамент;
  • монтируется опалубка;
  • в опалубку опускается арматурная конструкция.

Арматурный каркас делается из специальных арматурных прутьев разного диаметра. Отдельные элементы каркаса соединяются друг с другом различными способами:

  • соединение с применением сварки;
  • обвязка элементов специальной проволокой;
  • соединение прутьев специальными пластмассовыми хомутами.

Изображение 2. Арматурный каркас производится из арматурных прутьев различного диаметра.

Сварка является самым простым способом устройства армирующих конструкций. Недостаток способа заключается в том, что он приводит к значительному увеличению стоимости фундамента. В месте сварки прутья изменяют свой состав, что приводит к ослаблению их прочности. При использовании арматурных прутьев диаметром более 20 мм применять сварочные работы не рекомендуется.

Обвязка проволокой #8211; самый правильный метод армирования. Он не вызывает дефектов арматурного каркаса. Вязка арматуры выполняется специальной вязальной проволокой диаметром 1,2 мм. Ее отжигают, в результате чего она становится пластичной и мягкой. Работать с таким материалом очень легко. Вяжут арматуру проволокой с помощью пассатижей. Для больших объемов работы применяются крючки, сделанные самостоятельно. Можно подобные инструменты купить в строительных магазинах. Работы проводятся в такой последовательности:

  1. Нарезается арматура на куски, определенные проектом стройки.
  2. Элементы раскладываются в соответствии с требованиями проекта.
  3. При сращивании прутьев между собой перехлест их не может быть меньше десятикратного диаметра арматуры.

В условиях опалубки не всегда можно осуществить вязку арматурных элементов. В таком случае эти работы проводятся на площадке поблизости. После окончания вязки вся конструкция опускается в опалубку. При размещении в опалубке арматуру укладывают таким образом, чтобы вся она оказалась закрытой массивом бетона. Со всех сторон металлический каркас должен быть закрыт слоем бетона толщиной не менее 5 см.

Изображение 3. Элементы арматуры связываются между собой при помощи вязальной проволоки.

Сегодня на стройках начинает применяться арматура из стеклопластика. Она имеет следующие отличия от металлической:

  • стоимость ее значительно ниже;
  • длина стержней может быть неограниченной;
  • вес арматуры значительно ниже, чем у привычной металлической;
  • стеклопластик #8211; диэлектрик, способный переносить низкие и высокие температуры;
  • арматуру из стеклопластика можно использовать с агрессивными материалами, она не подвергается коррозии.

Вернуться к оглавлению

Особенности укладки арматуры

Укладка арматуры #8211; процесс не очень простой. Для армирования обычно применяются 2, иногда 3 пояса арматуры, соединенных сваркой или проволокой. Горизонтальные прутья укладываются на ровной поверхности песчаной подушки. Под прутья подкладываются куски кирпича или другие прокладки толщиной около 5 см. Горизонтальные элементы связываются с вертикальными. В углах нельзя гнуть арматуру с помощью паяльной лампы. Гнуть их можно только в холодном виде, можно для этого пользоваться гибочным станком. Стеклопластиковая арматура скрепляется специальными хомутами и бобышками из полимерных материалов.

Для более точного выполнения работы можно воспользоваться таким методом. На длинной доске вбить по прямой линии гвозди на расстоянии 10 см друг от друга. Они будут служить направляющими для укладки прутьев арматуры. Теперь остается только устанавливать и укреплять проволокой вертикальные элементы и верхний ряд горизонтального пояса. Такая схема значительно сокращает время на выполнение работы.

Армирование бетонного фундамента #8211; важный этап работы по изготовлению прочного основания для строения.

Выбор материалов довольно большой. Нужно лишь правильно выполнять соединения прутьев. Лучше использовать для этого вязку проволокой. Правильная укладка арматурного каркаса сбережет дом от трещин и от преждевременного разрушения.

Портал о бетоне: калькуляторы, информация, производители.

Укладка арматуры в фундамент ленточного типа

Пару слов о преимуществах:

  1. Простота и удобство установки.
  2. Сжатые сроки.
  3. Минимальное использование сырья.
  4. Нет необходимости задействовать технику. Стоимость работ существенно снижается.
  5. Фундамент ленточного типа может прослужить до 100 лет.

Многие думают, что бетон сам по себе материал крепкий и прочный. Это не так ведь он не может противостоять влаге и другим природным явлениям. Для предотвращения утраты положительных свойств бетона его укрепляют с помощью кручёного металлического прута. Также полезно почитать о расчёте ленточного фундамента.

Укладка арматуры в фундамент

Самостоятельная укладка арматуры процесс поэтапный, простой, понятный. Его выполнение под силу любому строителю даже без специального образования. Но есть нюансы, о которых необходимо помнить. Использование стальных прутьев диаметром 10—12 мм лучший вариант.

Важно! Проводя укладку прута нужно наибольшее внимание уделять угловой стыковке. Именно от надёжного соединения в углах зависит прочность всей конструкции.

Технология укладки арматуры в фундамент ленточного типа — это кропотливый и сложный процесс. Чтобы подготовить и застропировать прутья понадобятся два человека. Для проведения работ по установке и надёжной фиксации изделий необходимо привлечь трёх человек.

Порядок выполнения операции следующий: два человека держат изделие при его подъёме, затем устанавливают в отведенное место. Один рабочий руководит процессом и подаёт команды на подъём и опускание. Стыки вяжут три человека. Если сборка проводится непосредственно в траншее, для опускания пользуются траверсом. Полезная статья об организации подушки под фундамент.

Правила укладки арматуры, её вязки

Крепление отдельных прутьев между собой для повышения прочности и надёжности называется вязка. Она выполняется следующим образом.

За вертикальные прутья необходимо закрепить металлические стержни, уложенные внахлест. Работы необходимо проводить по диагонали на горизонтальной поверхности сетки.

Пересечение прутьев должно появиться внутри углов и на стыках металлической конструкции. Все работы проводятся вручную.

Сегодня в строительстве всё чаще используют для ускорения процесса монтажа ручную сварку. Но специалисты не советуют использовать жёсткую конструкцию. Это связано с возможностью смещения грунта и перекоса соединений. Связка может ослабнуть в одном из мест, что приведёт к появлению трещин на фундаменте и доме.

Поэтому наиболее «правильным» будет вариант ручного соединения. Если принято решение о применении сварки в процессе монтажа прута, то работы лучше всего поручить опытному мастеру.

Важно! Обращаем внимание на недопустимость использования сварки для конструкции, если диаметр арматуры не превышает 20 мм.

Укладка арматуры технология, которая предусматривает перед началом вязки выполнения работ по установке опалубки. В целях надёжной защиты досок от влаги и грязи необходимо её внутреннюю часть обработать защитным материалом. В качестве рабочего материала можно использовать пергамин. Защитные мероприятия позволяют упростить процесс снятия конструкции после затвердевания бетона. Во время работ для закрепления материала используют строительный степлер.

Важно следить за натяжкой прутьев по всему периметру здания, не допуская провисания и слабины.

Для вязки используют два вида арматуры:

Диаметр основного вида должен быть в пределах 10—12 мм. Вспомогательные металлические пруты для вязки могут быть 0,5-1,0 мм.

Укладка арматуры в бетон

Для более прочного соединения арматуру погружают в бетон. При вертикальном положении каждый шаг металлического прута устанавливается на расстоянии от 500 до 700 мм друг от друга. Вертикальные материалы либо вбиваются непосредственно в грунт, или монтируются в жёсткую поверхность основания.

Используют стержневые прутья диаметром 140 мм. В связке желательно использовать от 4 до 8 единиц. Из связывающей проволоки делают перемычки, которые проходят вдоль периметра цоколя, захватывая всю ширину.

Важно! Обязательно учитывается, что в фундаменте ленточного типа большая часть нагрузок распределяется между нижними и верхними рядами.

При закладке арматуры в бетон можно использовать три или четыре слоя прута. Укладка арматуры в бетон видео- и фотоматериал можно найти в интернете, ознакомиться и иметь определённое представление о порядке последовательности процесса.

Расход материала для армирования

Просчитать предварительное количество материала важно. Расход зависит от общей площади фундамента и S здания.

Ориентировочный расход металлического кручёного прута для здания S 36 кв.м

Соответственно при использовании четырёх уровней необходимо 120 метром материала, из которых 100 метров уйдёт на укладку по периметру здания, а 20 метров на отделку внутреннего помещения.

Важно! Отпадёт необходимость предварительных расчетов, если использовать арматуру композитного типа.

В заключении

Качественное армирование даёт возможность прочно закрепить фундамент и продлить его долговечность. В работе нужно придерживаться поэтапного выполнения операций. Специальная техника в производственном процессе не задействуется. Поэтому себестоимость укладки прута в бетон ниже по сравнению с установкой других видов фундамента. Это немаловажный фактор, существенно влияющий на выбор основания для будущего дома.

Рекомендуем к прочтению #8212; какая марка бетона нужна для укладки ленточного фундамента

Источники: http://www.adviceskilled.ru/sovet-po-remontu/kak-pravilno-armirovat-fundament, http://tolkobeton.ru/fundament/ukladka-armatury-v-fundament.html, http://betonzone.com/ukladka-armatury-v-fundament-lentochnogo-tipa

Комментариев пока нет!

kakpravilno-sdelat.ru

тонкости и нюансы, инструкция по шагам, выбор материалов и инструментов

Каждый из нас мечтает, чтобы дом для проживания был не только теплым, но и теплым, устойчивым и надежным. Чтобы этого добиться, необходимо обратить внимание на качество установленного фундамента. Так, укладка арматуры в ленточный фундамент способна увеличить его износоустойчивость и другие основные его качества на 60 — 70%.

Рассмотрим процедуру укладки арматурной сетки более подробно на примере наиболее популярного, а также востребованного типа цоколя – ленточного фундамента.

Ленточный тип основания

Для начала необходимо более подробнее остановиться на особенностях ленточного фундамента.

Он имеет вид «ленты», нанесенной вдоль всего периметра здания. Основной материал для нее — раствор бетона.

Рассмотрим основные его характеристики:

  • Простота установки
  • Минимальный срок проведения работ
  • Экономия денежных средств благодаря ручной работе без использования специализированной техники
  • Весь процесс строительства не требует работы с большим количеством сырья
  • Длительный срок эксплуатации (срок использования может достигать 100 лет)

Зачем необходимо проводить укрепление фундамента арматурной сеткой

Многие считают бетон самым крепким и прочным строительным материалом. Однако на самом деле этот материал достаточно хрупок.

  • Он может разрушиться из-за сдвига земной коры.
  • Подвержен влиянию влаги, которая может привести к постепенному разрушению.
  • С течением времени основные части, входящие в состав раствора, могут начать осыпаться.

Для предотвращения преждевременного разрушения и утраты крепости бетона необходимо проводить его укрепление путем наложения арматурной сетки. Укладка арматуры ленточного фундамента производится достаточно легко. Провести строительные работы самостоятельно могут практически все. В данном случае от строителей не требуется наличие специально образования или необычных навыков.

Особенности проведения укладки

Необходимо ознакомиться с основными особенностями установки:

  • Для работы необходимо использовать крепкие прутья из стали. Оптимальный диаметр – 1,2 см
  • Обращайте особенное внимание на работу в углах и на стыках фундамента. Очень важно соблюдать правильную технологию работы в этих местах. Ее нарушение приведет к дальнейшему разрушению всей конструкции.
  • Вязка арматуры ленточного фундамента производится следующим способом:

— за вертикальные прутья необходимо закрепить прутья, уложенные внахлест и по диагонали на горизонтальной поверхности сетки.

  • Внутри углов и на стыках должно появиться пересечение прутьев.
  • Прутья должны быть хорошо натянуты вдоль всего периметра здания.

Ленточный фундамент

Основные нюансы работы

Также при работе необходимо учитывать основные свойства арматурной сетки.

  • Материал бетон легко подвержен деформации и разрывам. Для его устранения применяют укрепление основания путем армирования.

Таким образом, достигается высокая прочность в углах, пересечениях и сгибах цоколя.

Снижается вероятность возникновения разрывов.

  • Чтобы основание имело повышенный уровень крепости на срезах, рекомендуется проводить процедуру вертикального его укрепления.
  1. металлические прутья имеет функцию поддерживающих основание стоек
  2. шаг установки вертикальной арматуры – не менее 50 см
  • Чтобы сетка не портилась и не разрушалась под воздействием окружающей среды, необходимо провести процедуру ее укрепления.

Для этого материал погружается в раствор бетона.

Нижняя часть вещества обрабатывается бетоном на 70 см, верхняя – на 6 см.

  • При проведении процедур можно использовать несколько слоев материала. Для его укрепления применяют не менее 3-4 прутьев на каждом слое.
  • Для достижения эффективного результата используются материалы с международной маркировкой А-Ш.
  • Количество материала обычно измеряется в тоннах. Для его расчета необходимо предварительно произвести замеры по необходимой толщине и длине сырья.

    Арматура для основания

  • Расчёт арматуры для ленточного фундамента производится с учетом особенностей грунта, несущей конструкции здания и степени нагрузки и давления на основание.
  • При работе используются 2 вида сырья:

Правильный выбор материалов

  1. вспомогательные прутья
  2. основные
  • Правильный выбор диаметра сечения зависит от особенностей климата, требуемой величины нагрузки, уровня давления, технических характеристик материала (обычно он колеблется в районе 1-2 см)
  • Для связывания и закрепления элементов необходимо использовать вспомогательные прутья. Средний размер е толщины может достигать от 0,5 до 1 см
  • Вертикальные материалы устанавливаются 2 способами:
  1. вбиваются в грунт
  2. монтируются в жесткую поверхность основания

Проведение работы

Установка укрепляющего покрытия состоит из следующих основных этапов:

  1. Подготовительная работа
  2. Опалубка
  3. Обвязка арматуры ленточного фундамента
  4. Укладка ее непосредственно в основание

Используемые инструменты

Армированный фундамент

Для проведения работы нам потребуются следующие строительные материалы:

  • Стержневые прутья. Диаметр – до 1,4 см. оптимальное количество – от 4 до 8. Для достижения наибольшей прочности рекомендуется использовать не менее 8 прутьев.
  • Проволока. Из нее необходимо изготовить обвязывающие перемычки. Они размешаются вдоль периметра цоколя по всей его ширине. Шаг арматуры ленточного фундамента составляет не менее 50-70 см

Все инструменты должны иметь ровную поверхность, не иметь повреждений и сколов. Необходимо их предварительно обработать специальным раствором, предотвращающим коррозию.

  • Проволока для соединения. Диаметр ее составляет от 1 до 1,2 см. ее используют для соединения стержней (продольных и поперечных)
  • Специализированная скоба для вязки. Выполняет связывающую функцию проволоки. Однако обладает наилучшими характеристиками.
  • Специальный крюк для вязания сетки. Его можно выполнить своими руками или приобрести специальный электрический инструмент.
  • Из профессиональных инструментов можно выделить специализированный пистолет для связывания прутьев.
  • Оборудование для сварки. Используется в случаях, когда необходима дополнительная жесткость материалам.

Ленточное основание с арматурами

Проведение работы

  1. Подготовка участка. Разметка территории. Очистка фундамента от пыли, загрязнений, мусора.
  2. Расчет силы нагрузки на материалы. Определение количества используемого сырья.
  3. Выбор количества материалов, типа, размера сырья.
  4. Проведение опалубочных работ. Опалубка производится при помощи деревянных щитов. Закрепить их на земле и придать устойчивость можно, закрепив их специальными колышками из древесины или металла. Опалубочные щиты устанавливаются в вырытую траншею.
  5. Для укрепления конструкции можно провести систему дренажа. Она состоит из слоев щебня и песка. Слои следует хорошо утрамбовать. Высота их не должна превышать 10 см.
  6. Внутри траншеи на расстоянии 2 м друг от друга устанавливаются вертикальные металлические пруты. Укрепить их можно раствором бетона и заглублением в грунт.
  7. Проведение связывания арматурной сетки.
  8. Закрепление сетки на металлических вертикальных прутьях.
  9. Ячейки сетки должны быть установлены на расстоянии не менее 5 см от стенок фундамента. Это предотвратит их преждевременное ржавление и коррозию.
  10. Все элементы строительства должны быть установлены равномерно с соблюдением горизонтального и вертикального уровня. Для достижения прочности необходимо укрепить сетку обломками кирпичей.

Расход материала

Очень важно правильно рассчитать необходимое количество строительного сырья.

Оно зависит от общей площади ленточного фундамента, площади здания.

При средней площади основания в 36 кв.м рекомендуется использовать прутья с сечением 1,4 см. В данном случае потребуется 30 м сырья для 1 уровня сетки: 24 м арматуры по всему периметру цоколя, 6 м – для внутренней отделки.

Если используется 4 уровня сетки, то потребуется 120 м стройматериала: 100 м сырья на периметр, 20 м – на внутренние отделочные работы.

  • Средний шаг установки – 50 см
  • Приемлемая ширина ленты – 30 см

Проведение предварительных расчетов не потребуется, если приобрести композитный тип арматуры.

Своевременное армирование ленточного фундамента позволяет укрепить его и придать ему долговечность и прочность. При проведении работ необходимо производить предварительные расчеты и следовать основным этапам.

nafundamente.ru

Как правильно уложить арматуру в фундамент своими руками

Укладка арматуры в ленточный фундамент должна быть выполнена с учетом всех требований и правил, так как именно фундамент несет на себе основную нагрузку, оказываемую стенами и перекрытиями здания. Основание любого дома – это его базовая опорная часть, имеющая ряд особенностей, соблюдение которых является главным условием длительной эксплуатации всей постройки. Одним из важнейших можно считать укладку арматуры, фиксирующей и гарантирующей прочность всей конструкции.

Для чего нужна арматура в фундаменте

Бетон, который служит для заливки надежного основания дома, материал довольно прочный. Однако, для того, чтобы обеспечить высокий уровень его сопротивляемости различным нагрузкам, необходимо повысить и жесткость самого материала. Добиться поставленной цели можно благодаря применению арматурных прутов разных диаметров. Такая конструкция дает возможность усилить прочность материала и сделать его способным выдерживать большие нагрузки на растяжение.

Одним словом, после применения арматуры получают железобетон, способный:

  • значительно повысить несущую способность постройки;
  • препятствовать деформации основания дома, возникающей под воздействием движения грунта;
  • продлить срок эксплуатации здания.

Результатом высокого уровня трения, возникающего между бетоном и арматурой, является надежное сцепление этих материалов. А качественный железобетон станет гарантией возведения надежного и высокопрочного основания постройки. Это позволит в дальнейшем избежать растрескивания стен и разрушения. Получить качественный фундамент можно в том случае, если правильно уложить арматуру в опалубку еще на стадии ее возведения.

Что необходимо для выполнения работ

Арматурные пруты должны быть связаны определенным способом, иначе конструкция не выдержит нагрузок или пострадает от коррозии. Чтобы все работы были проведены качественно, и армирование стало качественной опорой, понадобятся:

  • арматурные стержни;
  • вязальная проволока;
  • металлические колышки;
  • арматурная проволока;
  • болгарка;
  • рулетка и болгарка.

Не обойдется выполнение работ без сварочного аппарата и шлифовальной машинки для обработки углов.

Этапы укладки арматуры

Конструкции армирования фундамента

Проблема ленточного фундамента – это усто

fundamentaya.ru

сборка конструкции (фото и видео)

Фундамент — это основание дома. Как и любое основание, он должен быть надежным. Именно поэтому для возведения фундамента используют железобетонные изделия, которые известны своей прочностью и долговечностью. Но помимо прочного материала необходимо профессионально провести строительно-монтажные работы на всех этапах — от разметки участка до гидроизоляции готового фундамента. Ошибки, допущенные при строительстве этой части здания, могут привести в дальнейшем к разрушению всей конструкции. Основная часть работ по сооружению фундамента связана с установкой опалубки, укладкой в нее арматурной сетки и заливкой готовой формы бетонной смесью.

Благодаря арматуре фундамент здания будет долговечным и прочным.

И если бетон — это тело будущего фундамента, то арматура — это его костяк, без которого основание здания не будет таким прочным. Поэтому сборка арматурного каркаса и особенно укладка арматуры в фундамент должны производиться строго по технологии. О том, как грамотно организовать этот процесс, и пойдет речь далее.

Разметка участка

Схема установки опалубки.

Итак, сначала проводится разметка выбранного участка под будущий фундамент. Все основные элементы должны быть размечены с высокой точностью с помощью натянутых шнуров и кольев. Для участков, имеющих сложный рельеф, требуется применение строительного уровня, а также набора реек. Углы возводимого фундамента необходимо тщательно выверить, чтобы в последующем они оказались строго прямыми. Площадку для строительства следует хорошо выровнять, при этом ее габариты должны быть на 2-5 м во все стороны больше, чем размеры самого дома. После этого необходимо перейти к рытью траншеи, дно которой должно быть также вычищено и выровнено. В готовую траншею укладывается подушка из песка или гравия высотой в 12-20 см, уложенный слой поливается водой и тщательно утрамбовывается. В качестве гидроизоляции фундамента на подушку укладывается слой цементного раствора.

Теперь можно приступать к сооружению опалубки, в которую будет укладываться арматура и заливаться бетонная смесь. Самый простой способ в данном случае — это использование разборной щитовой опалубки из металла, но можно изготовить ее своими руками из дерева. Для этого понадобятся доски толщиной около 40-50 мм, готовая конструкция строго вертикально устанавливается в траншею. Опалубка должна возвышаться над поверхностью не менее чем на 30 см. Эта высота и будет определять уровень цокольной части дома. На этом же этапе строительства необходимо оставлять отверстия для труб канализации и водоотведения, чтобы не сверлить потом готовый монолит.

Сборка арматуры сваркой

После этого необходимо собрать арматурную сетку и уложить ее в фундамент. Лучше собирать арматуру отдельными сегментами вне опалубки. Арматура для фундамента соединяется в сетку двумя способами: с помощью сварки и ручной вязкой. В первом случае вам понадобятся:

  •  проволочная и стержневая арматура;
  •  сварочный аппарат;
  •  рулетка;
  •  плоскогубцы;
  •  углошлифовальная машина (болгарка) и т.д.

Схема арматуры для фундамента.

Сначала согните из проволочной арматуры фигуры в виде русской буквы «П». Поскольку перемычки этих фигур расположатся по ширине будущего фундамента, они должны быть на 10-14 см меньше этой ширины. Концы фигур будут расположены вертикально, они также должны быть короче высоты фундамента на это же расстояние. Количество арматурных заготовок будет зависеть от общей длины возводимого фундамента с учетом того, что расстояние между каждой фигурой составит около 0,5 м. Затем заготовки устанавливаются вертикально перемычками вниз на указанном расстоянии друг от друга так, чтобы они составили один ряд. Для надежности лучше закрепить их с помощью шнуров и колышков. Каждый сегмент арматуры для фундамента должен иметь такие размеры, чтобы его можно было без труда уложить в опалубку, т.е. около 2,5-3 м.

Внутрь арматурной конструкции по углам перемычек устанавливаются (привариваются) два арматурных стержня соответствующей длины. На вертикальные элементы каркаса на высоте около 20 см от перемычек прикрепляются еще два стержня, которые в свою очередь соединяются перемычками, создавая нижний пояс арматурной конструкции. Такой же пояс из двух стержней, соединенных перемычками вдоль всего каркаса, создается в верхней части арматурного сегмента. В результате этой работы должен получиться сегмент арматурной конструкции, состоящий из двух поясов (верхнего и нижнего), каждый из которых состоит из четырех рабочих стержней. Следует изготовить необходимое количество сегментов для всего фундамента, после чего установить их в опалубку, используя каменные или кирпичные подставки высотой от 5 до 7 см, для того чтобы обеспечить необходимый зазор между дном фундамента и арматурой. Расстояние арматуры до опалубки должно быть таким же, чтобы арматурная сеть была полностью утоплена в фундамент. Концы стержней соседних арматурных сегментов должны быть соединены внахлест на 20-25 см.

Угловые элементы каркаса изготовляются следующим образом. Арматурные стержни сгибаются под прямым углом, их количество должно соответствовать геометрии будущего сооружения, на каждый угол необходимо по 8 таких арматурных заготовок. С помощью угловых элементов соединяются все смежные сегменты. Концы стержней должны, как и в предыдущем случае, перекрывать каждый соседний стержень на 20-25 см. На этом сооружение арматурного каркаса для будущего фундамента методом сварки можно считать законченным.

Армирование проволочной вязкой

Необходимые инструменты для работы: молоток, болгарка, плоскогубцы, рулетка.

Ручная вязка арматурного каркаса не требует наличия специальных инструментов и навыков. Существует несколько способов вязания, но во всех этих способах первая петля накидывается вдоль спиральных канавок арматурных стержней, благодаря чему вся конструкция лучше держится. Для сооружения арматурного каркаса с помощью ручной вязки понадобятся:

  •  проволочная и стержневая арматура;
  •  рулетка;
  •  крючок для связывания арматуры;
  •  плоскогубцы;
  •  болгарка, молоток и т.д.

Сборка элементов конструкции происходит по образцу, описанному выше. Если для вязки и закрепления всех элементов используется арматурная проволока диаметром 1,2 мм, то ее нарезают отрезками по 18-20 см и сгибают пополам. После чего скрепляемые элементы охватываются проволокой так, чтобы длина свободных концов составляла 4-5 см. Одной рукой удерживая свободные концы, другой аккуратно заводят крючок для связывания арматуры в петлю, затем вращательными движениями закручивают проволоку. Элементы конструкции можно соединять с помощью арматурных скрепок, которые можно купить в специализированном магазине. Внутренние и угловые пересечения сегментов соединяются методом загиба стержней под прямым углом и связывания внахлест друг с другом. Остальные узловые соединения конструкции связываются арматурной проволокой крест-накрест. Расположение арматурного каркаса в опалубке остается точно таким же, как и в случае сварной конструкции.

Дополнительные советы

Схема армирования фундамента.

При укладке арматуры для фундамента необходимо следовать нескольким простым рекомендациям, которые позволят выполнить эту работу наиболее профессиональным образом. Элементы арматурной конструкции должны быть тщательно очищены от грязи и мусора. На них не должно быть ржавчины, окалины или каких-либо других посторонних веществ, чтобы избежать химических процессов, вредных для прочности готовых железобетонных изделий. Разметка заготовок во время сборки должна производиться мелом, по этим отметкам они загибаются или обрезаются. Обратите внимание на качество купленной вами арматуры. Наличие ржавчины на изделиях при покупке не является браком, а вот кривизна арматурных стержней не должна превышать 6 мм на 1 п.м. Если говорить о расходовании арматуры, то один кубометр бетона в среднем требует 50-80 кг арматурных элементов.

В армированную опалубку бетонная смесь заливается постепенно. Каждый бетонный слой должен быть толщиной не более 15-20 см, при этом он должен тщательно утрамбовываться, чтобы не оставалось пустот. Чтобы избежать эффекта слоености, бетонная смесь во всех слоях должна быть одной и той же консистенции. Через 7-10 дней бетон наберет достаточную прочность, тогда опалубку можно будет снять. После этого производится песочная засыпка всех пазух между землей и фундаментом, а верхняя поверхность готовой железобетонной конструкции покрывается гидроизоляционным материалом.

1pobetonu.ru

Укладка арматуры в ленточный фундамент

При строительстве дома основой служит фундамент. От его выбора во многом зависит прочность сооружения. Качество подобной конструкции определяет правильная укладка арматуры в ленточный фундамент. В большинстве случаев используют кручёный металлический прут диаметром 10 — 12 мм. Также будет полезно знать о заливке ленточного фундамента зимой.

Важно! Укладка арматуры в фундамент увеличивает его износоустойчивость на 60-70%.

Основание дома ленточного типа

Этот тип фундамента выполняется в виде ленты, опоясывающей по всему периметру будущее строение. Его основу составляет бетон.

Пару слов о преимуществах:

  1. Простота и удобство установки.
  2. Сжатые сроки.
  3. Минимальное использование сырья.
  4. Нет необходимости задействовать технику. Стоимость работ существенно снижается.
  5. Фундамент ленточного типа может прослужить до 100 лет.

Многие думают, что бетон сам по себе материал крепкий и прочный. Это не так ведь он не может противостоять влаге и другим природным явлениям. Для предотвращения утраты положительных свойств бетона его укрепляют с помощью кручёного металлического прута. Также полезно почитать о расчёте ленточного фундамента.

Укладка арматуры в фундамент

Самостоятельная укладка арматуры процесс поэтапный, простой, понятный. Его выполнение под силу любому строителю даже без специального образования. Но есть нюансы, о которых необходимо помнить. Использование стальных прутьев диаметром 10—12 мм лучший вариант.

Важно! Проводя укладку прута нужно наибольшее внимание уделять угловой стыковке. Именно от надёжного соединения в углах зависит прочность всей конструкции.

Технология укладки арматуры в фундамент ленточного типа — это кропотливый и сложный процесс. Чтобы подготовить и застропировать прутья понадобятся два человека. Для проведения работ по установке и надёжной фиксации изделий необходимо привлечь трёх человек.

Порядок выполнения операции следующий: два человека держат изделие при его подъёме, затем устанавливают в отведенное место. Один рабочий руководит процессом и подаёт команды на подъём и опускание. Стыки вяжут три человека. Если сборка проводится непосредственно в траншее, для опускания пользуются траверсом. Полезная статья об организации подушки под фундамент.

Правила укладки арматуры, её вязки

Крепление отдельных прутьев между собой для повышения прочности и надёжности называется вязка. Она выполняется следующим образом.

За вертикальные прутья необходимо закрепить металлические стержни, уложенные внахлест. Работы необходимо проводить по диагонали на горизонтальной поверхности сетки.

Пересечение прутьев должно появиться внутри углов и на стыках металлической конструкции. Все работы проводятся вручную.

Сегодня в строительстве всё чаще используют для ускорения процесса монтажа ручную сварку. Но специалисты не советуют использовать жёсткую конструкцию. Это связано с возможностью смещения грунта и перекоса соединений. Связка может ослабнуть в одном из мест, что приведёт к появлению трещин на фундаменте и доме.

Поэтому наиболее «правильным» будет вариант ручного соединения. Если принято решение о применении сварки в процессе монтажа прута, то работы лучше всего поручить опытному мастеру.

Важно! Обращаем внимание на недопустимость использования сварки для конструкции, если диаметр арматуры не превышает 20 мм.

Укладка арматуры технология, которая предусматривает перед началом вязки выполнения работ по установке опалубки. В целях надёжной защиты досок от влаги и грязи необходимо её внутреннюю часть обработать защитным материалом. В качестве рабочего материала можно использовать пергамин. Защитные мероприятия позволяют упростить процесс снятия конструкции после затвердевания бетона. Во время работ для закрепления материала используют строительный степлер.

Важно следить за натяжкой прутьев по всему периметру здания, не допуская провисания и слабины.

Для вязки используют два вида арматуры:

  • основную;
  • вспомогательную.

Диаметр основного вида должен быть в пределах 10—12 мм. Вспомогательные металлические пруты для вязки могут быть 0,5-1,0 мм.

А вы знаете как сделать фундамент дома своими руками?

Укладка арматуры в бетон

Для более прочного соединения арматуру погружают в бетон. При вертикальном положении каждый шаг металлического прута устанавливается на расстоянии от 500 до 700 мм друг от друга. Вертикальные материалы либо вбиваются непосредственно в грунт, или монтируются в жёсткую поверхность основания.

Используют стержневые прутья диаметром 140 мм. В связке желательно использовать от 4 до 8 единиц. Из связывающей проволоки делают перемычки, которые проходят вдоль периметра цоколя, захватывая всю ширину.

Важно! Обязательно учитывается, что в фундаменте ленточного типа большая часть нагрузок распределяется между нижними и верхними рядами.

При закладке арматуры в бетон можно использовать три или четыре слоя прута. Укладка арматуры в бетон видео- и фотоматериал можно найти в интернете, ознакомиться и иметь определённое представление о порядке последовательности процесса.

Расход материала для армирования

Просчитать предварительное количество материала важно. Расход зависит от общей площади фундамента и S здания.

Ориентировочный расход металлического кручёного прута для здания S 36 кв.м
1 Общее количество стальных прутьев для первого уровня сетки (метров) 30
2 Сечением мм 140
3 По периметру цоколя (метров) 24
4 Для внутренней отделки (метров) 6

Соответственно при использовании четырёх уровней необходимо 120 метром материала, из которых 100 метров уйдёт на укладку по периметру здания, а 20 метров на отделку внутреннего помещения.

Важно!  Отпадёт необходимость предварительных расчетов, если использовать арматуру композитного типа.

В заключении

Качественное армирование даёт возможность прочно закрепить фундамент и продлить его долговечность. В работе нужно придерживаться поэтапного выполнения операций. Специальная техника в производственном процессе не задействуется. Поэтому себестоимость укладки прута в бетон ниже по сравнению с установкой других видов фундамента. Это немаловажный фактор, существенно влияющий на выбор основания для будущего дома.

Рекомендуем к прочтению — какая марка бетона нужна для укладки ленточного фундамента

betonzone.com

Как правильно класть арматуру для фундамента. Арматура для фундамента. ArmaturaSila.ru

Re: Как правильно вязать арматуру для ленточного фундамента

Паша, ничего слржного нет. Отрежь кусок проволоки, длина которого будет равна 30 см.
Сложи отрезанную проволоку в два раза (пополам).
Проволока должна находиться в левой руке, в правой должен быть вязальный крючок.
Проволоку подводим под арматуру, под соединениями прутьев.
Крючок для вязки необходимо вставить в петлю проволоки.
Проволокой полностью огибаем арматуру и свободный ее конец кладем на крючок.
Крутим крючок по часовой стрелке для того, чтобы замотать концы проволоки вместе.
Не переборщите с закручиванием, так как есть вероятность порвать проволоку. Практика доказала, что для надежного скрепления арматуры достаточно трех оборотов крючка.
Вынимайте крючок из петли. Вот и все.

Весь процесс вязания арматуры проволокой, является достаточно трудоемким и занимает достаточное количество времени. Для упрощения его можно купить в специализированном строительном магазине специальный вязальный пистолет для вязания арматуры.

Только русские строители могут класть кафель внахлест

7 Ответ от Pasha .09.24 10:33
Re: Как правильно вязать арматуру для ленточного фундамента

Спасибо Частник, оказывается ничего сложного нет. В моем случае вязать придется проволокой, так как нужно будет ходить по конструкции.

8 Ответ от Malik .09.25 01:09
Re: Как правильно вязать арматуру для ленточного фундамента

Я сваривал арматуру сваркой. Вначале тоже хотел проволокой, но подумал, что сваркой будет надежней. Долго пришлось варить, день ушел на сварку. Думаю проволочкой было бы быстрее, а про стяжки, даже и мысли тогда небыло.

Сообщений 8 / 2,338

Просматривают тему: 1 гость, 0 пользователей

Форум MoyHomeMaster.Ru Фундамент Как правильно вязать арматуру для ленточного фундамента

Авторские права - Ваш Домашний Мастер

При поддержке PanBB.Ru

А рмирование ленточного фундамента.

Доброго времени суток Мои Уважаемые, сегодня как уже понятно разговор пойдет про армирование ленточного фундамента. На первый взгляд что тут такого сложного? Произвести армирование ленточного фундамента, но многие интересуются как правильно, значит не знают, а может и проверяют не мало ли арматуры положили, многие спрашивают как произвести расчет арматуры для ленточного фундамента, что бы не положить, допустим лишнего или мало не положить, да и какую арматуру нужно положить то же интересуются, ну конечно же это все делается чтобы получилось правильное армирование ленточного фундамента для своего дома, кстати какую арматуру нужно ложить в монолитный фундамент. да и в ленточный фундамент то же, можно узнать нажав на слово тут и вы попадете в статью с название арматура для фундамента. А я, пока продолжу.

Армирование ленточного фундамента, какую арматуру взять.

Как показывает практика, под армирование ленточного фундамента берется арматура периодического профиля по ГОСТ 5781 которая имеет кольцевые поперечные ребра и сделана из марки стали Ат 500, с диаметром 12мм. Применяя такое армирование ленточного фундамента при работе сваркой по арматуре в дальнейшем можно будет не переживать за дальнейшую целостность арматуры в ленточном фундаменте. По ценовой политике, такое армирование ленточного фундамента практически не чем не отличается, ну допустим если проводить армирование леточного фундамента арматурой 10-кой.

Зачем нужно армирование ленточного фундамента.

Армирование ленточного фундамента, да и любых железобетонных конструкций, нет, вернее не так. Все знают что сам бетон без арматуры работает на сжатие, а вот бетон, в нашем случае это ленточный фундамент имеющий армирование работает на расширение. Это значит что, ленточный фундамент без арматуры просто сядет и все, хотя имея мало арматуры ленточном фундаменте, при большой нагрузки постройки, сам ленточный фундамент начнет давать просадку, относительно верхней части фундамента имеющего арматуру.

Как происходит армирование ленточного фундамента.

Самой распространенной схемой армирования ленточного фундамента, является армирование фундамента квадратами 45 на 45 см, которые укладываются просто по верх трамбовки, но на данный момент армирование ленточного фундамента немного изменилось, дело обстоит так: арматура для ленточного фундамента режется на высоту фундамента и вбивается в грунт таким образом чтобы при добавлении вертикальных прутов арматуры получился квадрат или хотя бы прямоугольник, арматура привязывается сначала в низу, чуть выше трамбовки, отступается примерно 10 сантиметров, и после уже вяжется верхний каркас из арматуры, чуть отступив от верха вертикальной арматуры, после заливки бетона, слой бетона должен быть выше арматуры на 5-ть сантиметров. Стоит знать, что армирование нижней части ленточного фундамента можно сделать легче чем верхняя часть!

Дорогие и уважаемые посетители сайта Строительство от а до я. БОЛЬШАЯ просьба, дополнить статью в комментариях, если что-то было упущено автором.

Похожие новости

Источники: http://moyhomemaster.ru/forum/t325-kak-pravilno-vyazat-armaturu-dlya-lentochnogo-fundamenta.html, http://www.umnyestroiteli.ru/betonnye_raboty/lentochnyj-fundament/326-pravilnoe-armirovanie-lentochnogo-fundamenta.html


Комментариев пока нет!

armaturasila.ru

Как правильно укладывать арматуру для ленточного фундамента?

Степан, Уфа задаёт вопрос:

Добрый день! Подскажите, пожалуйста, как укладывать арматуру для ленточного фундамента правильно, чтобы он был прочным? У наших соседей был печальный опыт с фундаментом, в результате неправильного армирования появились трещины. Спасибо заранее за ответ!

Эксперт отвечает:

Сооружение любого здания начинается с создания его основания. Чтобы оно было прочным, требуется знать, как укладывать арматуру для ленточного фундамента правильно. От этого элемента зависят надежность и долговечность конструкции здания.

В современном малоэтажном строительстве наибольшее распространение получили ленточные фундаменты. Для придания им большей прочности в них монтируется арматурный пояс.

Армирование фундамента выполняется при помощи специальных металлических прутьев диаметром от 12 до 20 мм в зависимости от требований к его прочности.

Сначала выбирается схема их сборки. Затем собирается каркас, который укладывается внутрь опалубки и заливается раствором бетона. Таким образом, значительно увеличиваются прочность полотна на изгиб и разрыв. Несущая основную нагрузку арматура устанавливается горизонтально (в нижней и верхней его плоскостях). Между собой они соединяются вертикально расположенными прутьями толщиной около 10 мм, выполняющими роль стоек для крепления нижнего и верхнего поясов.

Порядок вязки арматурного пояса

Для фундамента размерами в поперечном сечении в пределах 50х50 см достаточно собрать каркас квадратной формы из 4 горизонтальных прутьев.

Расстояние между ними может быть от 20 до 30 см. Между собой они крепятся при помощи вязальной проволоки диаметром около 1 мм. Сборка основы производится на ровной площадке и состоит из секций, которые затем укладываются в опалубку и скрепляются между собой.

Необходимо соблюдать следующий порядок сборки:

  1. В соответствии с чертежом нарезаются куски арматуры требуемой длины (как правило, не более 3 метров).
  2. Из более тонких прутьев сгибаются перемычки в форме буквы «П» (меньше ширины и высоты опалубки примерно на 120 мм).
  3. На ровной площадке перемычки устанавливаются в один ряд на расстоянии около 50 см друг от друга.
  4. Вязальная проволока нарезается кусками длиной около 20 см и сгибается вдвое.
  5. В углах перемычек размещаются горизонтальные отрезки и крепятся к ним при помощи вязальной проволоки. Для их вязки применяются специальные крючки, при создании небольших секций можно использовать пассатижи.
  6. Для соединения сегментов на углах необходимое количество прутьев сгибается под углом в 90°. Из них затем собираются угловые сегменты.
  7. Количество секций должно быть таким, чтобы при монтаже соблюдался порядок их перекрытия не менее чем на 200 мм.

Чтобы создать прочную основу, требуется знать, как укладывают арматуру для ленточных фундаментов. Необходимо соблюдать порядок его монтажа.

Монтаж арматурного каркаса

Подготовленные секции укладываются между щитами установленной опалубки (на подставки из кирпича). Арматурный пояс должен быть установлен таким образом, чтобы расстояние до боковых щитов, верхней и нижней поверхностей было около 70 мм.

Секции монтируются с перехлестом не менее 200 мм и крепятся друг с другом вязальной проволокой (не менее 3 скруток на каждый стык).

Создание арматурного пояса завершено, опалубка заполняется бетонным раствором.

Примерно через 2 недели демонтируются щиты. Прочный армированный ленточный фундамент готов к возведению на нем здания.


moifundament.ru
