Стенки траншеи для ленточного фундамента должны быть строго вертикальными, а дно необходимо сделать ровным при помощи песчаной подушки толщиной 200 мм.

Различают два вида ленточных фундаментов: обычный и мелкозаглубленный ленточный фундамент. Обычный размещается на глубине около 1500 мм от уровня условного грунта, мелкозаглубленный, как и следует из его названия, характеризуется малой глубиной заложения 300-700 мм. Всю последовательность строительных работ будет видно на примере ленточного фундамента обычного заложения.

Любые строительные работы, связанные с возведением фундаментов начинают с изучения и анализа грунта.

Схема устройства ленточного фундамента.

Чтобы анализ был как можно точнее, глубина шурфа, или скважины для забора пробы, должна быть на 50-70 см больше глубины промерзания грунта. Помимо этого, необходимо измерить глубину насыпного и почвенного слоев. В виду их малой несущей способности они не подходят даже для мелкозаглубленного фундамента. Эти слои почвы убирают и оставляют в качестве основания пласты песка, супеси или глины.

Еще один важный момент, который нельзя игнорировать — способность грунта вспучиваться в холодное время года. Вода, как известно, при замерзании увеличивается в объеме. Все мелкопористые грунты по этой причине вспучиваются на всю глубину промерзания. Поэтому необходимо сделать ленточный фундамент таким образом, чтобы он опирался на невспучиваемые слои. К ним относятся слои, находящиеся ниже линии промерзания и отдельные виды крупно- и среднепористых грунтов.

В ряде случаев вспучиваемый грунт снимается и заменяется плотно утрамбованным песком или гравием. Идеальным основанием для возведения ленточного фундамента считаются песчаные, скальные или обломочные грунты. Имеет значение и уровень грунтовых вод. Если он высокий, необходимо создание дренажной системы для отвода лишней воды.

Еще один вариант при обустройстве фундамента — это сделать ставку на равномерность вспучивания по всей площади основания дома. Тогда весь дом будет равномерно подниматься при замерзании и опускаться по мере оттаивания грунта в теплое время года.

Вернуться к оглавлению

Разметка и рытье траншеи

Схема плана ленточного фундамента для каркасного дома.

Имея на руках чертеж ленточного фундамента, можно приступать к разметке. Сначала строительный участок расчищается от мусора, деревьев, кустарников и высокой травы. Затем намечаются направление и контур фундамента. Все это фиксируют колышками, между которыми натягивают леску или шнур. Самая сложная задача на данном этапе — определение прямого угла. Производить разметку следует крайне внимательно и точно.

Копать траншею для фундамента можно либо вручную, либо задействовав спецтехнику. Ручная копка занимает много времени, но зато работы проводятся более аккуратно, чем при использовании техники. Стенки траншеи должны быть строго вертикальными. Дно траншеи выравнивают и укладывают на него гравийную или песчаную подушку толщиной 200 мм, которую плотно утрамбовывают. При этом песок проливают — это позволяет максимально уплотнить подушку. Затем укладывается слой битого кирпича или щебня, примерно 200 мм. Этот слой будет служить опорой для монтируемой арматуры.

Для обеспечения гидроизоляции самых нижних слоев будущего фундамента, в траншею укладывают плотную полиэтиленовую пленку, листы рубероида или любую другую эффективную гидроизоляцию, которая поможет удержать в бетоне влагу в течение всего времени его затвердевания.

Вернуться к оглавлению

Изготовление опалубки

Схема устройства опалубки для ленточного фундамента.

Опалубка служит для удержания формы бетонного раствора во время его затвердевания. Чаще всего опалубку делают из струганных досок. При этом максимально ровная поверхность доски должна быть со стороны бетонного раствора. Можно сделать опалубку и из любых других материалов с ровной поверхностью. Опалубка (если она несъемная) устанавливается на всю глубину траншеи. Для надземной, цокольной части фундамента, опалубку делают выше верхнего слоя грунта как минимум на 300 мм. К стенкам траншеи элементы опалубки фиксируются распорками. Особое внимание при этом следует уделить вертикальности досок опалубки и их способности выдерживать внутреннее давление.

Через толщу ленты фундамента будут проходить водопроводные и канализационные трубы, а также другие коммуникации. Об отверстиях для них следует позаботиться в процессе установки опалубки. Для этого на определенной глубине поперек опалубки необходимо положить трубы нужного диаметра. Для защиты от наполнения бетонным раствором трубы предварительно набиваются мокрым песком или грунтом.

Вернуться к оглавлению

Армирование фундамента и заливка бетона

Схема армирования ленточного фундамента.

Армирование ленточного фундамента способствует качественному изменению свойств бетона и повышению его способности сохранять механическую прочность при различных нагрузках. Арматура выступает в роли своеобразного железного скелета или каркаса. Параметры арматуры зависят от качественных показателей грунта, от нагрузок, которые будут воздействовать на фундамент и ряда других факторов. В основном используют арматуру диаметром 12-14 мм. Процесс, когда отдельные прутья арматуры связываются между собой специальной проволокой, называется вязкой арматуры. При этом получается многоярусная обрешеченная конструкция, уложенная между опалубкой.

Из двух-трех вертикальных рядов, связанных между собой горизонтальными арматурами, изготавливают каркас. В зависимости от пучинистости грунта и величины нагрузки шаг между горизонтальными, вертикальными и поперечными рядами может составлять от 100-250 мм. Для минимизации коррозии арматура должна быть полностью скрыта под массой бетона. Поэтому со всех сторон арматурного каркаса оставляют не менее 50 мм свободного расстояния.

Схема ленточного фундамента с гидроизоляцией.

Для заливки ленточного фундамента используют либо бетонную смесь, купленную на заводе, либо готовят бетонный раствор самостоятельно. Для приготовления раствора используют цемент, песок, щебень и воду. Для каждой марки бетона пропорции данных компонентов будут различными. Выбор той или иной марки обуславливается погодными условиями и особенностями объекта, для которого делается ленточный фундамент.

Песок для бетонного раствора должен быть чистым и не содержать посторонних примесей в виде ила или глины. Обязательно проверяйте срок годности цемента. В течение трех месяцев цемент сохраняет свои свойства, после этого он на 30 % теряет прочность. Бетон не должен быть излишне жидким, поэтому воды добавляется ровно столько, чтобы раствор сгребался лопатой и удерживал свою форму, а не растекался как жижа.

Бетон в опалубку следует заливать постепенно. Необходимо внимательно следить за каждым слоем раствора. Элементы арматурного каркаса будут активно способствовать появлению пустот в массиве бетона, чтобы не допустить этого, нужно уплотнять каждый слой деревянными трамбовками.

Для распределения нагрузки бетонного раствора и для того чтобы бетон хорошо ложился вдоль стенок, по стенкам опалубки нужно периодически постукивать. При всем при этом, для того чтобы в массиве фундамента не прослеживалось расслоение, всю глубину опалубки необходимо залить как можно быстрее. Для обеспечения максимальной прочности верхнюю часть фундамента необходимо периодически обрызгивать водой.

Вернуться к оглавлению

Гидроизоляция и обратная засыпка ленточного фундамента

Спустя 4-7 суток с момента заливки, в зависимости от погодных условий, бетон набирает около 70 % максимальной прочности. После того как бетон застынет, можно приступать к гидроизоляции фундамента. Опалубку аккуратно снимают, и покрывают боковую поверхность фундамента соответствующими гидроизолирующими составами. Можно использовать битумную мастику и рубероид, а также любые другие гидроизолирующие составы, предназначенные для фундамента.

По окончании работ необходимо произвести обратную засыпку фундамента. Для этой цели используется песок, который смачивается и аккуратно, чтобы не повредить слой гидроизоляции, утрамбовывается. После этого осталось ждать окончательного затвердевания бетона. В зависимости от климатических условий это может занимать от 3 до 4 недель. В те дни, когда ожидается выпадение осадков необходимо верхнюю часть фундамента чем-нибудь прикрыть.

Самостоятельно возвести ленточный фундамент можно, но нужно быть готовым к тому, что процесс этот весьма трудоемкий и занимает немало времени.

moidomkarkas.ru

Как сделать ленточный фундамент своими руками

Этот вид фундаментов подходит для строительства на сухих грунтах с неглубоким промерзанием. Его используют для возведения практически любых строений, в которых планируется наличие подвала или цоколя. Чаще всего их используют для постройки небольших домов, гаражей, бань, хозпостроек, беседок. Для них лучше всего подходит мелко-заглубленная форма фундамента.

На глубоко-промерзающих грунтах следует сооружать фундаменты глубокого заложения, требующие больших трудозатрат и материальных ресурсов. Ленточный фундамент своими руками может соорудить практически любой человек, знакомый с основами строительных работ. Также можете узнать как сделать фундамент из блоков ФБС. Прежде всего, требуется тщательное изучение грунтов и проекта строения.

Разметка ленточного фундамента

Работы начинаются с разметки участка. В первую очередь, обозначается основание фундамента. Под малоэтажные строения достаточно его ширины в 40 см. Во время разметки учитывают все перепады участка и его особенности. Лучше всего для этого пользоваться теодолитом, хотя можно разметить фундамент и подручными средствами.

Прежде всего, очерчивают внешний периметр фундамента. Для этого по его углам в землю забивают колышки, на которые натягивают веревку или толстую леску. После разметки углы проверяют угломером. Все они должны составлять 90˚. Далее проводится разметка внутреннего периметра. При этом необходимо учитывать отступы на его ширину.

Глубину фундамента определяют с учетом климата в данном регионе и высоты строения. На нее влияет и строительный материал, используемый для здания. Чем тяжелее используемый стройматериал, тем глубже должен быть фундамент. Под небольшие здания достаточно 40-50см глубины. Какие виды фундамента ещё существуют можете глянуть тут.

Земляные работы при устройстве ленточного фундамента

Выполнив разметку, начинают земляные работы. Качественно ленточный фундамент своими руками возможно сделать только после того, как поверхность его основания будет предельно выровнена. Для контроля над поверхностью основания необходимо применять строительный водяной уровень. Немаловажной частью земляных работ является трамбовка грунта. Для этого используют спецоборудование или подручные средства.

Некоторые специалисты рекомендуют создавать «подушку» из песка, смягчающую нагрузку на фундамент. Ее толщина не должна превышать 15см. Ее верхнюю поверхность выравнивают при помощи водяного уровня. Она не должна иметь никаких перекосов. Песочную подушку также рекомендуется тщательно утрамбовать. Для этого ее смачивают водой и уплотняют электротрамбовкой или деревянным бруском.

Для сооружения высоких фундаментов (более 40 см) сооружают дополнительную «подушку» из мелкого щебня или гравия. Ее толщина должна быть 10-15см. Этот слой также тщательно утрамбовывают.

Как сделать опалубку для ленточного фундамента

Одним из основных этапов возведения фундамента является создание опалубки. Для нее используют обрезную доску или влагостойкую толстую фанеру. Щиты сбиваются прямо на месте работ с помощью молотка и гвоздей или шуруповерта с саморезами.

При устройстве опалубки следует помнить, что ее сбивают с внутренней стороны. Гвозди загибаются снаружи. Благодаря этому создается ровная поверхность фундамента и опалубка легче демонтируется. При устройстве опалубки используются деревянные распорки, предотвращающие ее разрыв при заливке бетона. При помощи уровня необходимо убедиться в ее правильной высоте. Опалубку снимают через 3-4 суток после заливания бетона.

Армирование фундамента

Любое изделие из бетона станет гораздо крепче, если при его изготовлении используют армирующий металл. Так и ленточный фундамент, своими руками сооруженный, будет гораздо прочнее, если до заливки бетона его правильно «связать» арматурой. Для этого используют арматуру, диаметром 12мм, которую с помощью вязальной проволоки переплетают в своеобразную сетку.

Для более крупных сооружений используют арматуру большего сечения. Для невысоких строений достаточно ширины ячейки в 30-35см. Можно вместо проволоки использовать сварку, но она менее надежна при движении грунтов, поскольку не имеет гибкости. Арматурную сетку укладывают на дно котлована, на которое предварительно залили «стартовый» слой бетона (5-10см). При этом обязательно следует учитывать то, что эта сетка должна иметь отступы от каждой поверхности примерно 5см. Это нужно для того, чтобы при заливке бетона она оказалась внутри раствора.

Вентиляция внутри фундамента

Огромное значение имеет вентиляция фундамента. Для ее устройства по завершении укладки армирующей сетки куски пластиковой или асбоцементной трубы привязываются к арматуре. Для того чтобы предотвратить их заливание бетоном, трубки предварительно заполняют, например, песком. Для прокладывания коммуникаций трубы заранее укладываются ниже уровня грунта.

Выбор бетона

Чаще всего для устройства ленточных фундаментов используют марку М300-400. При этом в холодный период года к ним добавляют различные специальные добавки: морозостойкие, пластифицирующие, ускоряющие отвердение. Для строительства бань и хозяйственных построек можно использовать арболит, керамзито- и шлакобетон. Соотношение составляющих в растворе (цемент-щебень-песок) должно соответствовать примерно 1:3:3. Чтобы рассчитать количество бетона необходимо умножить длину фундамента на его высоту и ширину. Залитый в опалубку бетон для удаления воздуха протыкают в нескольких местах. Также можно постучать по опалубке молотком. При помощи строительного вибратора можно уплотнить бетонную смесь.

Как делается гидроизоляция ленточного фундамента

Перед заливкой бетона необходимо обязательно устроить гидроизоляцию ленточного фундамента. Она бывает горизонтальной и вертикальной. Вертикальная изоляция бывает безнапорной, капиллярной, противонапорной. Первые два вида гидроизоляции используются там, где нет реальных угроз сильных подтоплений зданий.

Для устройства гидроизоляции чаще всего используют 2 самых популярных способа:

1. На дно котлована укладывают еврорубероид, а после заливания бетона фундамент оклеивают смолой или рубероидом. Такой вариант гидроизоляции очень трудоемкий и недолговечный, поскольку уже через несколько лет такая гидроизоляция начинает разрушаться.
2.  На дно котлована и на поверхность фундамента укладывают гидроизоляцию нового поколения, например, пенетрон, который делает фундамент водонепроницаемым на долгие годы. Можно использовать и другие гидроизоляционные материалы такие, как битумная мастика. Устройство противонапорной гидроизоляции осуществляется при помощи различных покрасочных, обмазочных, штукатурных и напыляемых материалов.

С их помощью на поверхности фундамента образуется эластичная мембрана, не пропускающая внутрь него воду.

shabashka-pro.ru

Как сделать ленточный фундамент своими руками, пошаговая видео инструкция

Любая постройка здания начинается с возведения фундамента, процесса довольно трудоемкого и занимающего львиную долю, а именно 30% от общих финансовых вложений на строительство дома. С целью хоть, как-то снизить затраты на постройку дома, многие будущие хозяева загородной недвижимости останавливаются на строительстве ленточного фундамента собственными силами.

Возведение ленточного фундамента своими руками с технологической точки зрения является довольно простым мероприятием и позволяет существенно снизить общие сроки постройки дома. А данный факт чрезвычайно актуален для наших широт с непродолжительным летом и ранними осенними дождями.

Основные виды ленточных фундаментов

Современная строительная индустрия предлагает различные варианты ленточных фундаментов, но в данной статье речь идет только лишь о строительстве частного загородного дома, под возведение, которого подойдут три самые распространенные модификации фундаментов.

Ленточно-монолитный фундамент

Данная строительная технология позволяет создавать мощное и надежное основание под застройку дома. Фундамент своими руками выполняется в виде цельной железобетонной конструкции, изготовленной с помощью цементного раствора и стальной арматуры.

Ленточно-монолитный фундамент способен успешно противостоять разрушительному воздействию выжимной воды, а также выдерживать очень крупные строения. Но нужно понимать, что на изготовление подобного рода фундамента понадобится довольно большое количество строительного материала, что повышает общие расходы на строительство загородного дома. В случае планирования постройки легкого каркасного строения, возведение ленточно-монолитного фундамента своими руками просто нецелесообразно с экономической точки зрения.

Столбчато-ленточный фундамент

Наиболее приемлемый вариант в частном строительстве дома, является примером удачного симбиоза двух строительных технологий возведения фундамента.

Как сделать столбчато-ленточный фундамент, видео

Ленточно-свайный фундамент

Данное направление в строительстве фундаментов имеет узкую направленность и в основном применяется в заболоченных регионах нашей страны. Возводится ленточно-свайный фундамент следующим образом: сначала устанавливаются сваи под будущий дом в неустойчивый грунт, затем на них кладется ленточный фундамент. Ясно, что подобная конструкция неспособна длительно время терпеть серьезную нагрузку и подходит только лишь под возведение легких построек.

В зависимости от структуры почвы и планируемого вида постройки, будь то каменная кладка, каркасный дом или же сруб, дренаж фундамента своими руками закладывается на разную глубину. Если постройка обладает относительно небольшим весом, например, дом изготовлен из сэндвич-панелей, или почва каменистая, и грунтовые воды залегают достаточно далеко от поверхности, в этом случае достаточно будет мелкозаглубленного фундамента.

Под кирпичную кладку или сруб, а также в случае риска вспучивания почвы в весенний период наилучшим вариантом может стать фундамент глубокого залегания.

Подготовка строительной площадки под фундамент

Сначала производят разметку будущего фундамента. Для этого на углах планируемой постройки устанавливают деревянные колышки и уже от них пускают веревки, при этом оптимальная ширина фундамента составляет примерно 40 сантиметров.

Далее рекомендуется провести тщательный осмотр поверхности почвы внутри периметра разметки. Цель этой процедуры состоит в выявлении самой низкой точки уровня грунта. Именно это место будет своего рода маяком для выведения расчетной глубины траншеи под фундамент.

Стенки траншеи должны быть ровными. В противном случае во время заливки своими руками ленточного фундамента цементным раствором его толщина будет неравномерной. Со временем это дефектное место проявит себя в виде трещин на поверхности фундамента, которые возникнут под давлением тяжести дома.

Как залить ленточный фундамент своими руками, видео

Постройка фундамента

По большому счету строительство фундамента можно разделить на два основных этапа:
1. изготовление опалубки с последующей сборкой металлического каркаса из арматуры;
2. непосредственная заливка цементного раствора.

Опалубка

Она изготовляется из обрезных досок, обшитых изнутри рубероидом. Гидроизолирующий материал предотвращает преждевременную потерю влаги из цементного раствора. Высота деревянной короба опалубки над нулевым уровнем должен быть около 30 сантиметров. Земляные стенки и дно канавы также прокладываются листами рубероида.

Доски опалубки должны подгоняться друг к другу максимально плотно. Любой, даже минимальный зазор между ними приведет к утечке раствора. Соответственно, фундамент не получит необходимой монолитности конструкции.

Каркас

Он изготавливается из металлической арматуры диаметром от 8 до 12 мм.
Предварительно нарезают необходимых размеров стальные прутья, а затем укладывают их в траншею. При этом конструктивно они должны лежать как вдоль, так и поперек траншейного окопа.

Внимание! Между собой арматура связывается с помощью вязальной проволоки и крючка — специального инструмента, которым создается прочный узел. Никакой сварки или иной жесткого крепежа между прутьями арматуры не должно быть! Иначе во время весенней «игры» грунта, фундамент не сможет «лавировать» и раскрошится раньше времени.

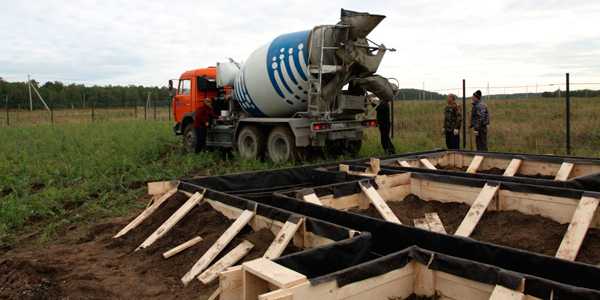

Заливка раствора

Во время заливки фундамента своими руками рекомендуется применять цемент марки М500. Пропорция замеса раствора такова: одна порция цемента смешивается с тремя порциями песка. Сама процедура проливки раствора осуществляется по слоям в 10 см. При этом каждый слой тщательно протыкается деревянными колышками. Цель — выпустить воздух, чтобы при высыхании раствора в структуре фундамента не образовывались пустоты.

Как только раствор заполнит полностью всю опалубку, сверху фундамент накрывается пленкой. Она предотвратит потерю влаги из раствора. Затем оставляют всю конструкцию в покое в течение 30 дней. За этот отрезок времени фундамент должен полностью «встать». В случае жаркой погоды первое время фундамент обильно поливается водой, это защитит его рассыпания и микротрещин.
