Определение прочности

ТЕХНОЛОГИИ ТЕПЛОИЗОЛЯЦИОННЫХ МАТЕРИАЛОВ

Прочность теплоизоляционных материалов является важным показателем их свойств, обеспечивающим транспортабельность изделий и их службу в теплоизо­ляционных конструкциях. Обычно прочность теплоизо­ляционных материалов невелика и чаще всего колеб­лется в пределах от 0,3—0,5 МПа до 1—1,5 МПа, неко­торые материалы обладают пределом прочности до 5 и лишь отдельные — до 10 МПа и выше.

Прочность теплоизоляционных материалов характе­ризуется показателями пределов прочности при сжатии Rem, при изгибе Rmr и при растяжении (разрыве)

^раст-

Обычно при оценке прочности теплоизоляционных материалов ячеистого строения ограничиваются одним показателем прочности — величиной Rcnt. Прочность жестких изделий волокнистого строения чаще всего вы­ражают величиной Rii3T, а предел прочности при растя­жении служит главным образом для характеристики прочности гибких теплоизоляционных изделий, напри­мер войлока, матов из минеральной ваты. В ряде слу­чаев прочность материалов характеризуется (независимо от их строения и вида) двумя показателями: Rcm и

RUst- ЭТО ОТНОСИТСЯ Преимущественно К ТЄПЛОИЗОЛЯЦИ-

Опно-конструктивным материалам.

Определение предела прочности при сжатии произ­водят следующим образом. Из изделий выпиливают образцы с размером ребра 10 или 7 см (если толщина изделия не позволяет получить такие размеры ребер, то ограничиваются величиной ребра образца в 5 см). Образцы высушивают до постоянной массы при темпе­ратуре 105—110° С. Две противоположные грани образ­цов, соответствующие верхней и нижней поверхностям изделия, выравнивают, шлифуя на абразивном круге. Образцы устанавливают на пресс таким образом, чтобы направление прилагаемой нагрузки было перпендику­лярно отшлифованным поверхностям этих образцов. Давление на образец должно возрастать плавно, без толчков

и сотрясений со скоростью не более 0,1 МПа в секунду, вплоть до разрушения образца.

Для испытания образцов теплоизоляционных мате­риалов на прочность при сжатии может быть использо­ван любой пресс, позволяющий измерять приложенное давление с точностью до 1 %.

Величина предела прочности при сжатии (Па)

RCX=H/F,

Где Я — разрушающая сила, Н; /' — площадь сечения образца, перпендикулярная направлению разрушающей силы, м2.

За величину предела прочности при сжатии прини­мают среднее арифметическое значение не менее чем шести определений.

Рис. 16. Рычажный прибор для испытания образ­цов на изгиб: 1 — специальное приспособление для испытания образ­цов (балочек) на изгиб; 2 — собственно прибор; 3 — ем­кость для иагружения; 4 — рычаг, выключающий пода-

Чу дроби в емкость 3

Определение предела прочности при изгибе

произ­водят путем испытания образцов в виде балочек, выпи­ленных из изделий, или целых изделий. Для определе­ния предела прочности при изгибе пользуются прибо­ром, изображенным на рис. 16.

Образец размером в плане 250 X 50 и толщиной, равной толщине изделия, из которого он вырезан, укла­дывают в горизонтальное положение на опоры так, чтобы концы образца выходили за оси опор на 25 мм. Расстояние между осями опор должно составлять 75% от длимы образца (оно принимается равным 200 мм). К образцу посередине пролета прикладывают нагруз­ку, подвешивая на специальной скобе сосуд, в который загружают дробь. Опоры и ось скобы, соприкасающиеся с образцом, должны иметь округлую форму. Их выпол­няют в виде цилиндров диаметром 10 мм. Нагружение образца производят постепенно соскоростьюі—1,1 Н-с.

При разрушении образца сосуд с дробью падает на Педаль дробницы, прекращая тем самым истечение дроби.

Предел прочности образца при изгибе (Па)

/?„зг = ЗЯ//2&А2,

Где Р — вес разрушающего груза (сосуда, скобы и дро­би), Н; I — расстояние между осями опор, м; B — шири­на образца, м; H — толщина образца, м.

Предел прочности при изгибе для изделий данной партии вычисляют как среднее арифметическое резуль­татов испытаний не менее чем шести образцов (по два образца из каждого изделия) или трех натурных образ­цов (например, плит).

Если предел прочности при изгибе определяют на натурных крупноразмерных изделиях, то испытание производят следующим образом.

Каждую из трех плит, по которым производилось определение средней плотности (объемной массы), уста­навливают на две горизонтальные параллельные опоры, находящиеся на одном уровне. Расстояние между осью опоры и краем плиты должно составлять 50 мм. Плиту нужно опирать на опору по всей ее ширине.

На середину плиты устанавливают платформу с двумя пуансонами (рис. 17) так, чтобы расстояния от осей соответствующих опор были равны. Расстояние между осями пуансонов принимают равным 200 мм. Длина пуансонов должна быть равна ширине плиты. Загружают плиту с помощью пресса или путем посте­пенного наполнения песком (водой) сосуда, установлен­ного на середине платформы. Загружение ведут до на­чала потрескивания плиты. Если после двухминутного перерыва плита не сломается, то нагружение продол­жают до полного ее разрушения.

Предел прочности при изгибе при такой схеме на - гружения (Па)

RB3r—{3Pa--0,75Gl)lbh3,

Где Р — вес разрушающего груза (с учетом веса плат­формы и пуансонов), Н; G — вес целой плиты, Н; а — расстояние от оси опоры до оси пуансона, м; I — рас­стояние между осями опор, м; b — ширина плиты, м; H — толщина плиты, м.

Определение предела прочности при растяжении (разрыве). Для определения предела прочности при

Растяжении из изделия вдоль волокон вырезают три образца размером 260 X 50 мм каждый. У каждого образца определяют средние значения ширины и тол­щины, после чего произ­водят испытание на спе­циальном приборе (рис. 18) [2].

Прибор состоит из ма­ятника 1, коромысла 5, зажимов 6, ручного при­вода 7 и измерительного устройства 2, 3 и 4.

Образец закрепляют в зажимах прибора так, чтобы расстояние между зажимами в свету равня­лось 180 мм. Вращением рукоятки 5 растягивают образец до полного раз­рыва, в момент которого по шкале 4 с помощью стрелок 2 и 3 фиксируют разрывающее усилие. Ве-

Гис. 17. Схема испытания теп­лоизоляционных плит на изгиб

Личина предела прочности материала при разрыве (Н/м2, Па, МПа)

RpMP = Plbh,

Рис. 18. Прибор для испыта­ния теплоизоляционных волок­нистых материалов на разрыв

Где Р — разрывающее усилие, Н; Ь — ширина образца, м; H — толщина образца, м.

Предел прочности при разрыве (растяжении) для од-
ного изделия вычисляют как среднюю арифметическую величину по результатам испытания трех образцов, а для данной партии изделий — как среднюю арифметиче­скую величину по результатам испытания всех отобран­ных для этой цели изделий.

Рис. 20. Схема располо­жения контрольных точек (/) при прозвучивании образцов (стрелками по­казано направление ук­ладки массы в формы)

Ультразвуковой импульсный метод определения проч­ности. Этот метод контроля прочности строительных ма­териалов находит все более широкое применение на

за­Водах строительных материалов и строительных площад-

Рис. 19. Блок-схема ультразву­ковой установки для контроля качества изделий

Ках, так как позволяет сравнительно несложным путем с достаточной точностью производить измерение прочно­сти и однородности структуры строительных материалов в процессе их изготовления и во время службы в строи­тельных конструкциях без разрушения изделий.

Этот метод применим для штучных или монолитных твердых материалов. Сущность его заключается в изме­рении скорости распространения ультразвуковых импуль­сов в материале, которая зависит от плотности данного материала и связана определенной зависимостью с его прочностью. При использовании этого метода производят замер скорости прохождения продольных' ультразвуко­вых волн в испытуемом материале.

Для возбуждения в материале волн ультразвуковой частоты и измерения времени их распространения в нем применяют установку, упрощенная блок-схема, которой показана на рис. 19.

Генератор импульсов 3 подает кратковременный сиг­нал на пьезокристаллический излучатель

2, в котором этот импульс превращается в ультразвуковые механиче­ские волны, поступающие в образец /. Пройдя через ма-
терна л, ультразвуковые волны-воздействуют на приемник 5, в котором механические колебания превращаются в электрические импульсы, усиливаемые затем блоком 4. В приборе смонтировано специальное устройство, назы­ваемое «ждущей задержанной разверткой», которое дает возможность наблюдать на экране осциллографа 6 изо­бражение ультразвуковых импульсов, как поступающих - в материал (в левой части экрана), так и прошедших че­рез него (в правой части экрана). Особое электрическое устройство создает на нижней строчке экрана изображе­ние шкалы времени с малыми отметками (в мкм), соот­ветствующими микросекундам, и кратными им больши­ми отрезками через 10 мкм.

Прибор смонтирован в металлическом ящике, на пе­редней панели которого имеются ручки управления и эк­ран индикатор электронной трубки. Излучатель 2 и при­емник вделаны в специальные щупы, которые присоеди­няются к прибору экранированными кабелями длиной до 5 м каждый, что дает возможность производить изме­рения на базе до 6—7 м.

Чаще всего используют следующие импульсные уль­тразвуковые приборы: УЗП-64 типов ПИК, ИКЛ, ЛИМ-Б и др.

Испытание прочности материала в изделиях сводится к построению тарировочного графика и определению прочности материала с помощью этого графика по ре­зультатам прозвучивания изделия одним из импульсных ультразвуковых приборов, указанных выше.

На скорость распространения ультразвуковых волн в материале влияет ряд факторов, важнейшими из кото­рых являются плотность материала и его влажность. Так, например, результаты многочисленных исследований по­казывают, что при снижении средней плотности обычного бетона на 2% скорость распространения ультразвуковых волн в нем снижается на 1%, а при изменении средней плотности газобетона с 1100 до 400 кг/м3 скорость ультра­звуковых волн изменяется в пределах от 2,5 до 1,5 км/с.

Увеличение влажности материала приводит к некото­рому снижению скорости распространения ультразвуко­вых волн.

Значительное влияние на скорость распространения ультразвука в изделии или образце оказывают упруп> пластичные свойства сырьевых материалов, из которых

Изготовлены данное изделие или образец, поэтому для Каждого материала (например, для газобетона,

ячеистого стекла, пенокерамики и т. д.) необходимо строить свою тарировочную кривую.

Тарировочный график «скорость ультразвука — проч - ' ность материала» строят следующим образом.

Образцы формуют из той же массы, из которой изго­товляют изделия, подлежащие испытанию. Желательно, чтобы технологические параметры изготовления образцов и изделий были одинаковыми. Образцы изготовляют двух видов: кубические с размером ребра 10 см и в виде ба­лочек размером 10X10X30 см. Кубические образцы ис­пользуют для построения тарировочной кривой, по кото­рой будет определяться прочность изделий при сжатии, а балочки для построения тарировочной кривой, исполь­зуемой при определении прочности этих же изделий при изгибе.

Для каждого значения средней плотности формуют (или вырезают из изделий) по три образца-близнеца обо­их видов. Например, при испытании изделий из газобе­тона изготовляют образцы со значениями средней плот­ности 400, 500, 600, 700 кг/м3 и т. д.

Готовые образцы высушивают до заданной влажности и затем прозвучивают.

Прозвучивание производят по трем точкам (рис. 20) в направлении, перпендикулярном направлению укладки формовочной смеси в формы. При испытании между дат­чиками (щупами) и поверхностью образца должен быть акустический контакт, который достигается путем смазы­вания торцевой поверхности щупов тонким слоем тех­нического вазелина.

По шкале, изображенной на экране осциллографа, оп­ределяют время прохождения ультразвукового импульса через слой материала в микросекундах. Слой материала, расположенный между щупами, равен размеру образца (замеряется перед испытаниями) и соответствует длине распространения ультразвука в материале (в мм).

Скорость распространения ультразвука в материале (км/с)

V = Sft,

Где S длина распространения ультразвука в материале, мм; t—время прохождения ультразвукового импульса через материал, с.

По трем измерениям выводят среднее арифметиче­ское значение скорости ультразвука для одного образца. Среднее арифметическое значение по испытанию трех об­разцов принимают за скорость ультразвука в данном ма­териале при данном значении средней плотности.

По окончании ультра­звуковых измерений для определения прочности контрольных образцов на сжатие и изгиб произво­дят их испытание на соот­ветствующих прессах по методике, приведенной выше.

По результатам па­раллельных ультразвуко­вых и механических ис­пытаний контрольных об­разцов строят тарировоч­ный график «скорость ультразвука — прочность материала» (рис. 21).

При определении прочности материала в изделии про­звучивание производят тем же прибором, которым испы- тывались контрольные образцы, и, пользуясь тарировоч - ными кривыми, находят их прочность.

Места прозвучивания изделий определяют в каждом отдельном случае в зависимости от конструктивных осо­бенностей.

Современные термопанели выделяются отменными эксплуатационными качествами, что делает их идеальным материалом для отделки зданий. Вопрос с утеплением дома всегда стоял остро. Производители предлагают множество строительных материалов, но большинство людей предпочитают …

При возведении зданий любого предназначения необходимо уделять внимание пожарной безопасности. Для решения этой проблемы подойдет негорючая изоляция, базальтовая вата.
Негорючие теплоизоляционные материалы стали неотъемлемой частью профильного рынка.

Для обеспечения эффективного энергосбережения необходимо использовать качественные средства теплоизоляции. При выборе современных материалов реально снизить тепловые потери до 70%! Соответственно – уменьшить затраты на отопление дома/квартиры.

msd.com.ua

Измерение - прочность - Большая Энциклопедия Нефти и Газа, статья, страница 1

Измерение - прочность

Cтраница 1

Измерение прочности выполнялось для пленок с временем формирования от 0, 10, 20, 30, 60 мин. Для контроля проведены измерения на границе девонская нефть - девонская вода и угленосная нефть - угленосная вода.  [1]

Измерения прочности на границе водный раствор а-ка-зеина / бензол при различных температурах ( рис. 31, кривая 2) показали более сложную зависимость прочности от температуры.  [3]

Измерение прочности производили методом изгиба цилиндрических прутков диаметром 2 - 3 мм, а напряжения в поверхностном ионообменном слое толщиной до 50 - 120 мк - поляризационным методом на дисках, вырезанных из этих прутков.  [4]

Измерения прочности структуры /) и в смеси для времени стабилизации более 30 мин проводились дважды при условии совпадения результатов.  [6]

Измерение прочности образцов кварцевого стекла при низких температурах ( - 196) дает наибольшие значения, так как при этих температурах рост трещин затруднен. О влиянии температуры выше 20 на прочность кварцевого стекла имеются противоречивые данные.  [7]

Наиболее употребительными измерениями прочности кокса являются сопротивления сбрасыванию по стандартному американскому методу и сопротивление разрушению в барабане так, как это делается в американском барабане, или по методу Кохрана, или в барабане Микум. В дополнение к этим испытаниям имеется множество других методов определения прочности кокса; некоторые из них являются простым видоизменением стандартных испытаний, вызванных либо необходимостью изучения более мелких проб, чем те, которые можно испытывать в стандартных методах, либо личными склонностями экспериментаторов. Имеются и другие методы, совершенно отличающиеся от стандартных по своему принципу. Видоизменения стандартных методов будут описываться вместе с описанием методов стандартных испытаний, к которому они приближаются; методы, отличные от стандартных, будут описаны ниже.  [8]

Для измерения прочности использовалась разрывная машина, переделанная применительно к условиям работы в реакторе. При помощи машины, установленной на крышке реактора, производились поочередно измерения для 4 - х образцов. Подсоединяя длинными тягами образец к динамометру, укрепленному на поворотной муфте, при заданной скорости растяжения производили снятие кривой растяжения.  [10]

Методы измерения прочности и износостойкости катализаторов и сорбентов в данной среде, к сожалению, пока научно не обоснованы. Так, очевидно, сравнительное измерение стойкости пористых тел по их измель-чаемости в данных химических условиях среды должно проводиться не просто при одинаковых режимах механического воздействия ( частоты и амплитуды вибрации в барабанах, величины загрузки), но обязательно при различных режимах и в зависимости от их интенсивности.  [11]

Блок измерения прочности включает настольный стенд, в котором размещены два приспособления испытания образцов на изгиб и сжатие, а также измерительные приборы.  [12]

В ходе измерения прочности пленки битума происходит разрыв ее по битуму, и при нулевом контактном угле работа адгезии на единицу поверхности равна, в соответствии с уравнением ( 77), удвоенному поверхностному натяжению битума. Для теоретического определения прочности пленки необходимо, чтобы она разрывалась, так как силы притяжения между молекулами с расстоянием очень быстро уменьшаются. В связи с наличием остаточных напряжений пленка разрывается при некотором сдвиге в битуме, и расстояние, на которое смещаются пластинки при разрыве пленки, несколько больше. После разрыва молекулы на вновь образованной поверхности располагаются неупорядоченно и можно принять, что поверхностнее натяжение на этой новой поверхности близко по значению к тому, которое дается в табл. 1.8 для 30-минутного старения.  [13]

В ходе измерения прочности пленки битума происходит разрыв ее по битуму, и при нулевом контактном угле работа адгезии на единицу поверхности равна, в соответствии с уравнением ( 77), удвоенному поверхностному натяжению битума. Для теоретического определения прочности пленки необходимо, чтобы она разрывалась, так как силы притяжения между молекулами с расстоянием очень быстро уменьшаются. В связи с наличием остаточных напряжений пленка разрывается при некотором сдвиге в битуме, и расстояние, на которое смещаются пластинки при разрыве пленки, несколько больше. После разрыва молекулы на вновь образованной поверхности располагаются неупорядоченно и можно принять, что поверхностнее натяжение на этой новой поверхности близко по значению к тему, которое дается в табл. 1.8 для 30-минутного старения.  [14]

Нормированного метода измерения прочности контакта цементного камня с ограничивающими поверхностями не существует. Обычно принятые при исследованиях вяжущих материалов методы предусматривают определение силы сцепления бетона со стальной арматурой, с каменными материалами и свежезатвердевшего раствора или бетона со старым.  [15]

Страницы:      1    2    3    4

www.ngpedia.ru

Основные методы определения прочности тяжелого бетона на сжатие в сборных и монолитных бетонных и железобетонных конструкциях и изделиях

Рассмотрим некоторые основные методы и приборы определения прочности бетона в конструкциях, которыми пользуются на практике. Определение прочности механическими методами неразрушающего контроля осуществляется согласно ГОСТ 22690-88 «БЕТОНЫ. ОПРЕДЕЛЕНИЕ ПРОЧНОСТИ МЕХАНИЧЕСКИМИ МЕТОДАМИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ», определения прочности ультразвуковым методом неразрушающего контроля осуществляется по ГОСТ 17624-87 «БЕТОНЫ. УЛЬТРАЗВУКОВОЙ МЕТОД ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ», определение прочности по бетонным образцам, выбуренным или выпиленным из конструкций, осуществляется по ГОСТ 28570-90 «БЕТОНЫ. МЕТОДЫ ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ ПО ОБРАЗЦАМ, ОТОБРАННЫМ ИЗ КОНСТРУКЦИЙ».

Неразрушающие методы определения прочности на сжатие бетонных конструкций основаны на косвенных характеристиках показаний приборов, основанных на методах упругого отскока, ударного импульса, пластической деформации,отрыва, скалывания ребра и отрыва со скалыванием, скорости прохождения ультразвука. Определение прочности на сжатия по образцам, отобранным из конструкций, подразумевает испытание их на прессе.

Для определения класса и марки бетона в зависимости от прочности сжатия или растяжения, можно использовать табл.6, приложения 1, ГОСТ 26633-91 «БЕТОНЫ ТЯЖЕЛЫЕ И МЕЛКОЗЕРНИСТЫЕ»

СООТНОШЕНИЕ МЕЖДУ КЛАССАМИ БЕТОНА ПО ПРОЧНОСТИ НА СЖАТИЕ И РАСТЯЖЕНИЕ И МАРКАМИ

Таблица 6

Класс бетона по прочности

Средняя прочность бетона ()*, кгс/см2

Ближайшая марка бетона по прочности М

Отклонение ближайшей марки бетона от средней прочности класса, %,

Сжатие

В3,5

45,8

M50

+9,2

В5

65,5

M75

+14,5

В7,5

98,2

M100

+1,8

В10

131,0

M150

+14,5

B12,5

163,7

M150

-8,4

B15

196,5

M200

+1,8

В20

261,9

M250

-4,5

В22,5

294,7

M300

+1,8

В25

327,4

M350

+6,9

В27,5

360,2

M350

-2,8

В30

392,9

M400

+1,8

В35

458,4

M450

-1,8

В40

523,9

М550

+5,0

В45

589,4

M600

+1,8

B50

654,8

M700

+6,9

В55

720,3

M700

-2,8

В60

785,8

M800

+1,8

В65

851,3

M900

+5,7

В70

916,8

M900

-1,8

В75

982,3

М1000

+1,8

В80

1047,7

M1000

-4,6

____________

• Средняя прочность бетона R рассчитана при коэффициенте вариации V, равном 13,5 %, и обеспеченности- 95 % для всех видов бетона, а для массивных гидротехнических конструкций- при коэффициенте вариации V, равном 17 %, и обеспеченности- 90%.

Методы и приборы неразрушающего контроля

Для определения прочности бетона на сжатие данные показаний необходимо преобразовывать с помощью предварительно установленных градуировочных зависимостей между прочностью бетона и косвенной характеристикой прочности (в виде графика, таблицы или формулы), по методикам, указанным в ГОСТ 22690-88 и по прилагаемым графикам градуировочных зависимостей к приборамб, установленным на заводе-изготовителей прибора.

Испытание прочности приборами неразрушающего контроля выполняют, непосредственно, в местах расположения конструкций, однако, также можно выполнять испытание бетона проб из конструкций. Испытание бетона в пробах рекомендуется для определения его прочности в труднодоступных зонах конструкций и в конструкциях, находящихся при отрицательной температуре. Пробу вмоноличивают в раствор, прочность которого на день испытания должна быть не менее половины прочности бетона пробы (для предотвращения разрушения пробы при испытании). Вмоноличивание проб в раствор удобно производить с использованием стандартных форм, для изготовления бетонных контрольных образцов по ГОСТ 10180-90. Расположение проб после распалубки представлено на рис.1.

Рис.1. 1 - проба бетона; 2 - наиболее удобная для испытания сторона пробы 3 - раствор, в котором закреплена проба

Обычно приборы поставляются с графиками градуировочной зависимости или с базовыми настройками для тяжелого бетона средних марок. Для обследования конструкций допускается применять методы упругого отскока, ударного импульса или пластической деформации, используя градуировочную зависимость, установленную для бетона, отличающегося от испытываемого (по составу, возрасту, условиям твердения, влажности), с уточнением ее в соответствии с методикой, приведенной в приложении 9 (ГОСТ 22690-88). Для ультразвуковых приборов требуется градуировка и корректировка согласно ГОСТ 17624, ГОСТ 24332 и методических рекомендаций МДС 62-2.01 ГУП «НИИЖБ» по контролю прочности бетона монолитных конструкций ультразвуковым методом поверхностного прозвучивания.

Согласно ГОСТ 22690-88 п. 4.4. для методов неразрушающего контроля число испытаний на одном участке, расстояние между местами испытаний на участке и от края конструкции, толщина конструкции на участке испытания должны быть не меньше значений, приведенных в табл. 3.

Таблица 3

Наименование метода

Число испытаний на участке

Расстояние между местами испытаний, мм

Расстояние от края конструкции до места испытаний, мм

Толщина конструкции

Упругий отскок

5

30

50

100

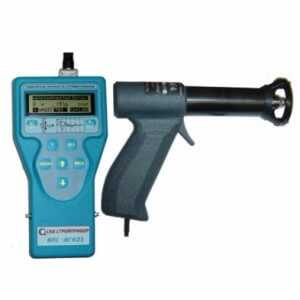

Ударный импульс

10

15

50

50

Пластическая деформация

5

30

50

70

Скалывание ребра

2

200

-

170

Отрыв

1

2 диаметра диска

50

50

Отрыв со скалыванием

1

5 глубин вырыва

150

Удвоенная глубина установки анкера

Метод упругого отскока

При испытании методом упругого отскока, расстояние, от мест проведения испытания до арматуры, должно быть, не менее 50 мм.
Испытание проводят в следующей последовательности:

  • прибор располагают так, чтобы усилие прикладывалось, перпендикулярно к испытываемой поверхности, в соответствии с инструкцией по эксплуатации прибора;
  • положение прибора, при испытании конструкции относительно горизонтали, рекомендуется принимать таким же, как при испытании образцов для установления градуировочной зависимости; при другом положении, необходимо вносить поправку на показания в соответствии с инструкцией по эксплуатации прибора;
  • фиксируют значение косвенной характеристики, в соответствии с инструкцией по эксплуатации прибора;
  • вычисляют среднее значение косвенной характеристики на участке конструкции.

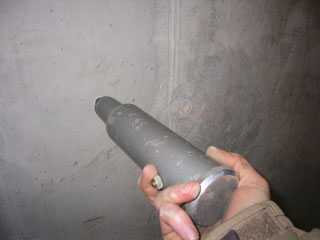

Определение прочности бетона прибором "Склерометр – ОМШ1"

Склерометр предназначен для определения прочности бетона и раствора методом упругого отскока по ГОСТ 22690-88. Пределы измерений для данного метода- от 5, до 50 МПа (для марок бетона от М50 до М500)

Прибор представляет собой цилиндрический корпус со шкалой, в котором размещены ударный механизм с пружинами и стрелка – индикатор. Испытания проводят путем нажатия приставленного к бетону склерометра и после удара бойка и величине его отскока, зафиксированного стрелкой-индикатором по графику, определяют прочность бетона(раствора). Продолжительность одного испытания- 20 сек.

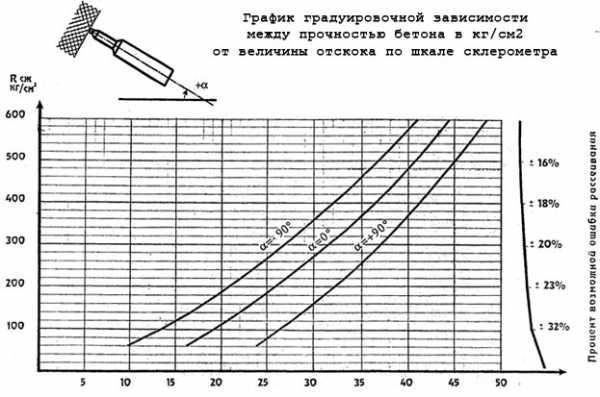

К склерометру прилагается график, определяющий зависимость между твердостью при ударе и прочностью бетона. График, построен путем выполнения большой серии испытаний на кубиках, причем каждый кубик раздавливался в прессе непосредственно, после испытания склерометром (до ± 32%).

Отрыв со скалыванием

При испытании, методом отрыва, участки должны располагаться в зоне наименьших напряжений, вызываемых эксплуатационной нагрузкой или усилием обжатия, предварительно напряженной арматуры.

Испытания проводят в следующей последовательности:

  • если анкерное устройство не было установлено до бетонирования, то в бетоне сверлят или пробивают шпур, размер которого выбирают в соответствии с инструкцией по эксплуатации прибора в зависимости от типа анкерного устройства;
  • в шпуре закрепляют анкерное устройство на глубину, предусмотренную инструкцией по эксплуатации прибора, в зависимости от типа анкерного устройства;
  • прибор соединяют с анкерным устройством;
  • нагрузку увеличивают, со скоростью 1,5 - 3,0 кН/с;
  • фиксируют показание силоизмерителя прибора и глубину вырыва с точностью не менее 1 мм.

Если наибольший и наименьший размеры вырванной части бетона от анкерного устройства до границ разрушения по поверхности конструкции отличаются более чем в два раза, а также если глубина вырыва отличается от глубины заделки анкерных устройств более чем на 5 %, то результаты испытаний допускается учитывать только для ориентировочной оценки прочности бетона.

Еслис прибором применяются анкерные устройства в соответствии с приложением 2 ГОСТ 22690-88, то допускается использовать следующую градуировочную зависимость:

ПРИЛОЖЕНИЕ 5

Рекомендуемое

ГРАДУИРОВОЧНАЯ ЗАВИСИМОСТЬ ДЛЯ МЕТОДА ОТРЫВА СО СКАЛЫВАНИЕМ

При использовании анкерных устройств, приведенных в приложении 2, прочность бетона R, МПа можно вычислять по градуировочной зависимости по формуле

(1)

где m1 - коэффициент, учитывающий максимальный размер крупного заполнителя в зоне вырыва и принимаемый равным 1 при крупности менее 50 мм и 1,1 при крупности 50 мм и более;

m2 - коэффициент пропорциональности для перехода от усилия вырыва, кН, к прочности бетона, МПа;

Р - усилие вырыва анкерного устройства, кН.

При испытании тяжелого бетона прочностью 10 МПа и более и керамзитобетона прочностью от 5 до 40 МПа значения коэффициента пропорциональности m2 принимают по табл. 9.

Таблица 9

Условие твердения бетона

Тип анкерного устройства

Предполагаемая прочность бетона, МПа

Глубина заделки анкерного устройства, мм

Значение коэффициента m2 для бетона

тяжелого

легкого

Естественное

I

? 50

48

1,1

1,2

> 50

35

2,4

-

II

? 50

48

0,9

1,0

> 50

30

2,5

-

III

? 50

35

1,5

-

Тепловая обработка

I

? 50

48

1,3

1,2

> 50

35

2,6

-

II

? 50

48

1,1

1,0

> 50

30

2,7

-

III

? 50

35

1,8

-

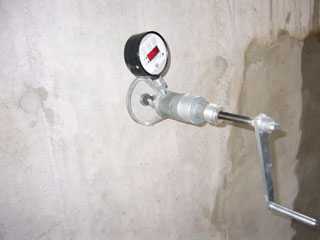

Прибор для определения прочности бетона «ПИБ»

На испытываемой конструкции выбирают ровный участок размером 0,2x0,2 м и выполняют пробивку отверстия, глубиной 55x10-3 м перпендикулярно испытываемой поверхности. Допускается отклонение оси отверстия от нормали испытываемой поверхности до 1 градуса. Пробивку отверстия выполняют шлямбуром с оправкой или механизированным (электромеханическим) инструментом, обеспечивающим выполнение заданных требований.

В подготовленное отверстие устанавливается анкерное устройство, состоящее из конуса и 3-х сегментов, и накручивают гайку-тягу с усилием, предотвращающим проскальзывание анкерного устройства при испытании.

Опору прибора закручивают до упора в рабочий цилиндр. Винт поршневого насоса выкручивают в крайнее верхнее положение. Присоединяют прибор к гайке-тяге и выкручивают опору 4 до упора в поверхность испытываемого материала.

После проведения подготовительных операций производят вырыв анкерного устройства (тип 1 или 2). Вращают ручку поршневого насоса со скоростью, обеспечивающей приложение нагрузки равной 1,5 ... ЗкН/с.

В момент разрушения испытываемого материала визуально устанавливают максимальное давление по манометру. Снятие показаний по манометру следует выполнять с точностью до 2,5 кгс/см2.

При проведении испытаний необходимо следить за тем, чтобы не происходило проскальзывания анкерного устройства. Результаты испытаний не учитываются, если произошло проскальзывание анкерного устройства более 5x10-3 м. Повторное испытание данного отверстия не допускается из-за возможности получения заниженных результатов. После вырыва анкерного устройства необходимо уточнить глубину разрушения бетона, используя для ее определения две линейки, одну из которых устанавливают ребром на поверхность бетона в зоне испытаний, другой - замеряют глубину.

Ультразвуковой метод

Ультразвуковой метод основан на связи между скоростью распространения ультразвуковых колебаний в бетоне и его прочностью. Прочность бетона в конструкциях определяют по экспериментально установленным градуировочным зависимостям "скорость распространения ультразвука - прочность бетона" или "время распространения ультразвука - прочность бетона" в зависимости от способа прозвучивания.

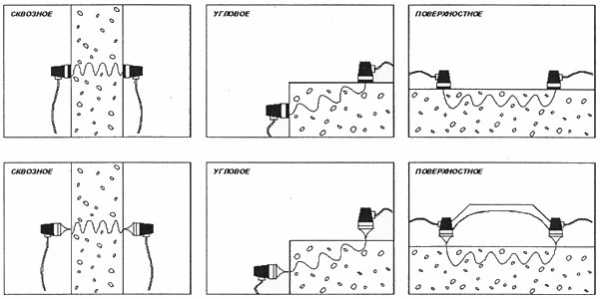

Ультразвуковые измерения в бетоне проводят способами сквозного или поверхностного прозвучивания. Сборные линейные конструкции (балки, ригели, колонны и др.) испытывают, как правило, способом сквозного прозвучивания в поперечном направлении. Изделия, конструктивные особенности которых затрудняют осуществление сквозного прозвучивания, а также плоские конструкции (плоские, ребристые и многопустотные панели перекрытия, стеновые панели и т. д.) испытывают способом поверхностного прозвучивания. При этом база прозвучивания при измерениях на конструкциях должна быть такой же, как на образцах при установлении градуировочной зависимости.

Между бетоном и рабочими поверхностями ультразвуковых преобразователей должен быть обеспечен надежный акустический контакт, для чего применяют вязкие контактные материалы (солидол по ГОСТ 4366, технический вазелин по ГОСТ 5774 и др.).

Градуировочную зависимость "скорость - прочность" устанавливают при испытании конструкций способом сквозного прозвучивания. Градуировочную зависимость "время - прочность" устанавливают при испытании конструкций способом поверхностного прозвучивания.

Допускается при испытании конструкций способом поверхностного прозвучивания использовать градуировочную зависимость "скорость - прочность" с учетом коэффициента перехода, определяемого в соответствии с приложением 3.

Измерение времени распространения ультразвука в бетоне конструкций следует проводить в направлении, перпендикулярном уплотнению бетона. Расстояние от края конструкции до места установки ультразвуковых преобразователей должно быть не менее 30 мм. Измерение времени распространения ультразвука в бетоне конструкций следует проводить в направлении, перпендикулярном направлению рабочей арматуры. Концентрация арматуры вдоль выбранной линии прозвучивания не должна превышать 5 %. Допускается прозвучивание вдоль линии, расположенной параллельно рабочей арматуре, если расстояние от этой линии до арматуры составляет не менее 0,6 длины базы.

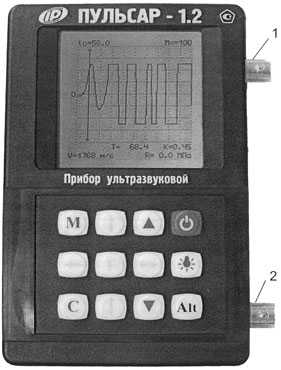

Пульсар 1.2.


Рис. 2. Внешний вид прибора
Пульсар-1.2: 1 - вход приемника;
2 - выход излучателя

Прибор состоит из электронного блока (см. рис. 3.2) и ультразвуковых преобразователей - раздельных или объединенных в датчик поверхностного прозвучивания. На лицевой панели электронного блока расположены: 12-ти клавишная клавиатура и графический дисплей. В верхней торцевой части корпуса установлены разъёмы для подключения датчика поверхностного прозвучивания или отдельных УЗ преобразователей для сквозного прозвучивания. На правой торцевой части прибора расположен разъем USB интерфейса. Доступ к аккумуляторам осуществляется через крышку батарейного отсека на нижней стенке корпуса.

Работа прибора основана на измерении времени прохождения ультразвукового импульса в материале изделия от излучателя к приемнику. Скорость ультразвука вычисляется делением расстояния между излучателем и приемником на измеренное время. Для повышения достоверности в каждом измерительном цикле автоматически выполняется 6 измерений и результат формируется путем их статистической обработки с отбраковкой выбросов. Оператор выполняет серию измерений (от 1 до 10 измерений по его выбору), которая также подвергается математической обработке с определением среднего значения, коэффициента вариации, коэффициента неоднородности и с отбраковкой выбросов.

Скорость распространения ультразвуковой волны в материале зависит от его плотности и упругости, от наличия дефектов (трещин и пустот), определяющих прочность и качество. Следовательно, прозвучивая элементы изделий, конструкций и сооружений можно получать информацию о:

  • прочности и однородности;
  • модуле упругости и плотности;
  • наличии дефектов и их локализации.
  • форме А-сигнала

Возможны варианты прозвучивания со смазкой и сухим контактом (протекторы, конусные насадки), см. рис. 3.1.

Рис. 3. Варианты прозвучивания

Прибор осуществляет запись и визуализацию принимаемых УЗК, имеет встроенные цифровые и аналоговые фильтры, улучшающие соотношение «сигнал-помеха». Режим осциллографа позволяет просматривать сигналы на дисплее (в задаваемом масштабах времени и усиления), вручную устанавливать курсор в положение контрольной метки первого вступления. Пользователь имеет возможность вручную изменять усиление измерительного тракта и смещать ось времени для просмотра и анализа сигналов первого вступления и огибающей.

Оформление результатов для методов определения прочности неразрушающего контроля

Результаты испытаний прочности бетона заносят в журнал, в котором должно быть указано:

  • наименование конструкции, номер партии;
  • вид контролируемой прочности и ее требуемое значение;
  • вид бетона;
  • наименование неразрушающего метода, тип прибора и его заводской номер;
  • среднее значение косвенной характеристики прочности и соответствующее значение прочности бетона;
  • сведения об использовании поправочных коэффициентов;
  • результаты оценки прочности бетона;
  • фамилия и подпись лица, проводившего испытание, дата испытания.

Для ультразвукового метода определения прочности нужно воспользоваться формой журнала, установленной в приложениях №8-9, ГОСТ 17624-87 «БЕТОНЫ. УЛЬТРАЗВУКОВОЙ МЕТОД ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ»

sklerometr.ru

Измеритель прочности бетона: виды, характеристики и производители

Определить, насколько эффективно бетонная конструкция будет противостоять внешним нагрузкам, позволяют специальные приборы. С их помощью можно узнать величину прочностных показателей бетона разными способами.

Назначение

Измеритель прочности бетона используется для расчета предельных нагрузок, которые способен выдержать бетон или кирпич в определенных условиях. Для установления прочностного параметра применяются два метода:

  1. Разрушающий способ позволяет определить величину прочности путем раздавливания образцов в форме кубика, полученных из поверхности бетона, в специальном прессе.
  2. Неразрушающий метод позволяет получить этот параметр без механического разрушения.

Второй способ более популярен. Для этого применяются приборы ударного импульса, упругого отскока, ультразвуковые и с частичным разрушением.

Вернуться к оглавлению

Виды и характеристики

Портативные измерители прочности бетона позволяют точно определить соответствующий параметр с минимальными затратами времени. Существует несколько разновидностей таких механизмов, отличающихся по принципу действия. Приборы наделены определенным набором функций.

Вернуться к оглавлению

Электронные

Электронный склерометр (измеритель прочности бетона) ОНИКС-2.5.

Приборы для электронного измерения прочности отличаются:

  • высокой точностью;
  • способностью зафиксировать до 5 тысяч измерений одновременно;
  • возможностью получения сведений по заранее введенным параметрам;
  • наличием функции передачи информации на компьютер;
  • способностью сортировки данных по заданным характеристикам.

Классифицируются электронные механизмы по принципу воздействия. Основанные на отрыве упругого типа предназначены для измерения прочности образцов толщиной более 10 см. Измерители параметров по импульсу удара отличается низким процентом погрешности — 7%. Двухпараметрическая модификация передает измерения и от удара, и от отрыва. Двухцилиндровые гидропрессы компонуются специальными измерительными опорами, куда вмонтирована вся электронная система. Электронным измерителем вымеряется отрыв со скалыванием.

Вернуться к оглавлению

Склерометры

Устройства для экспресс-анализа измеряют удар стального бойка о бетонную поверхность по импульсу или по величине. Склерометр используется при нехватке сведений о поверхностной прочности, для проведения измерений в условиях, неподходящих для применения других методов. Отличаются агрегаты простотой эксплуатации, высокой скоростью определения по стандартным градуировочным зависимостям. При измерении учитывается вид наполнителя, возраст изделия и условия затвердения камня. Возможна ручная настройка направления удара.

Вернуться к оглавлению

Механические

Механические процессы для измерения прочностных характеристик применяются к легким и тяжелым классам бетона. Предельные показатели устройств, работающих на этом методе, равны 5—100 МПа. Замеры осуществляются на основе показаний, полученных от:

  • величины отскока бойка ударника;
  • энергии удара;
  • размеров полученного следа от бойка.

Предел погрешности механических приборов прочности составляет 15%.

Вернуться к оглавлению

Ультразвуковые

Механизмы ультразвукового действия определяют прочностные показатели при затвердении бетона, отпускную, передаточную прочность. Процесс измерения производится по скорости распределения звуковых колебаний по поверхности бетона, определяемой способами прозвучивания сквозного — датчики располагаются с двух сторон, и плоскостного — датчики находятся с одного бока. Ультразвуковыми устройствами определяют прочность в приповерхностных слоях и в теле бетона. Также их используют при дефектоскопии, для контроля качества цементирования и определения глубины бетонирования. Скорость распространения ультразвука — 4500 м/с. Недостатком является погрешность при пересчете акустических характеристик в прочностные.

Вернуться к оглавлению

Примеры производителей

Российская компания СКБ Стройприбор — популярный производитель измерителей прочности на строительном рынке. Предлагается широкий ассортимент от торговых марок Beton Pro, ADA.

Вернуться к оглавлению

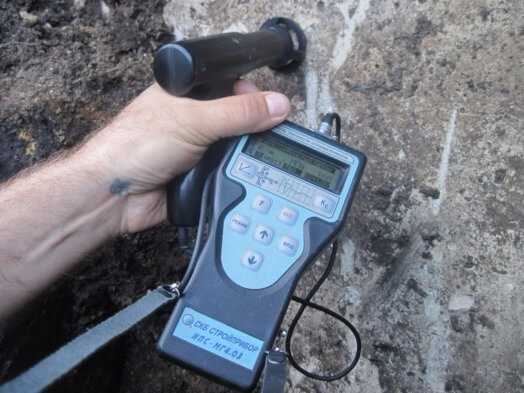

Ипс-мг4.03

Ипс-мг4.03 используется при определении прочностных показателей тяжелого и мелкозернистого бетона, керамзитобетона, шлакопемзобетона, бетонных растворов, кирпича. Принцип действия основан на получении данных от ударного импульса. С учетом условий твердения и возраста материала измеритель Ипс-мг4.03 определяет:

  • физико-механические параметры образца, включая прочностные показатели, твердость, пластичность;
  • величину неоднородности;
  • зоны низкого уплотнения.

Особенности Ипс-мг4.03:

  • возможность ввода коэффициента совпадения для сравнения с градуировочными характеристиками;
  • наличие выбора типа образца;
  • опция определения класса бетона;
  • возможность исключения ошибки измерения;
  • наличие выходов для подключения к компьютеру;
  • объемная память, вмещающая 999 участков и 15 тысяч результатов;
  • возможность ввода градуировочных характеристик вручную;
  • регулировка 100 настроек по выбору типа наполнителя, материала и возраста бетона.
Вернуться к оглавлению

Beton Pro Condtrol

Измеритель прочности бетона beton pro condtrol подходит для оперативного анализа на месте и в целях лабораторного контроля прочностных колебаний, однородности цементного состава, бетонных растворов, кирпича. Принцип действия основан на измерении ударного импульса. Преимущества работы:

  • получение высокоточных величин;
  • удобство эксплуатации;
  • повышенная энергия удара;
  • автозавод ударного механизма;
  • большое количество настроек;
  • наглядность вывода информации;
  • на результат практически не влияют возраст, состав, условия твердения бетона.

В Beto Pro CONDTROL имеется 100 связанных с прочностью градуировочных зависимостей, пять направлений удара, функция присвоения признака исследуемому образцу, память на 5 тысяч измерений с возможностью сортировки и отбраковки полученных величин, выход для подключения к компьютеру, опция постройки диаграммы среднеквадратического отклонения и вариативного коэффициента.

Вернуться к оглавлению

ОНИКС-ОС

Прибор используется для определения прочностных показателей и величин однородности легкого бетона и кирпича. Относится к классу электронных склерометров. Оникс-ОС отличается такими преимуществами:

  • двухпараметрический метод контроля прочностных показателей по ударному импульсу и отскоку, что позволяет получить максимально точные результаты;
  • легкость, компактность и эргономичность;
  • максимальная точность измерительного тракта.

В устройстве реализованы основные градуировочные характеристики с возможностью уточнения на основании коэффициента совпадения. Имеется возможность настройки требуемых параметров измерения и названия образцов. Измерения проводятся с учетом состава, условий упрочнения, карбонизации и возраста бетона. В памяти ОНИКС-ОС сохраняются все результаты измерений, сведения об образцах, вариативные коэффициенты, время и дата исследований. При этом необходимые данные с диаграммами быстро выводятся на подсвечиваемый экран. Оникс-ОС имеет опции автоотключения устройства, автоудаления устаревших данных, определения класса бетона.

Вернуться к оглавлению

NOVOTEST ИПСМ-У Т Д

Ультразвуковой агрегат производит:

  • контроль прочностных параметров бетонов, кирпича и композиционных конструкций;
  • измерение глубины пор, трещин, дефектов в бетоне;
  • контроль плотности с упругостью углеграфитов и стеклопластика;
  • определение возраста бетона.

Особенностью является возможность ручной обработки результатов, отсутствие влияния внешних факторов на точность измерения, сверхчувствительный датчик прозвучивания.

Вернуться к оглавлению

Заключение

Точность измерения прочности современными устройствами позволяет качественно производить ремонтные, строительные работы, мероприятия по укреплению бетонных конструкций.

Полученные данные с измерителей гарантируют правильность выбора дальнейших действий, определения необходимости прибавления бетону прочностных характеристик, что существенно облегчает работу строителей.

kladembeton.ru

Определение прочности бетона неразрушающими методами контроля

Определение прочности бетона при обследовании зданий и сооружений

В предлагаемой статье рассмотрены основные методы неразрушающего контроля прочности бетона, применяемые при обследовании конструкций зданий и сооружений. Приведены результаты экспериментов по сопоставлению данных, получаемых неразрушающими методами контроля и испытанием образцов. Показывается преимущество метода отрыва со скалыванием перед другими методами контроля прочности. Описываются мероприятия, без выполнения которых применение косвенных неразрушающих методов контроля недопустимо.

Требуется построить градуировочную зависимость?

Мы выполним все расчеты и поможем построить индивидуальную градуировочную зависимость. Напишите нам, заполните форму ниже.

Прочность бетона на сжатие является одним из наиболее часто контролируемых параметров при строительстве и обследовании железобетонных конструкций. Имеется большое число методов контроля, применяемых на практике. Более достоверным, сточки зрения авторов, является определение прочности не по контрольным образцам (ГОСТ 10180-2012), изготовляемым из бетонной смеси, а по испытанию бетона конструкции после набора им проектной прочности. Метод испытания контрольных образцов позволяет оценить качество бетонной смеси, но не прочность бетона конструкции. Это вызвано тем, что невозможно обеспечить идентичные условия набора прочности (вибрирование, прогрев и др.) для бетона в конструкции и бетонных кубиков образцов.

Методы контроля по классификации ГОСТ 18105-2010 разделены на три группы:

  1. Разрушающие;
  2. Прямые неразрушающие;
  3. Косвенные неразрушающие.

К методам первой группы относится упомянутый метод контрольных образцов, а также метод определения прочности путем испытания образцов, отобранных из конструкций. Последний является базовым и считается наиболее точным и достоверным. Однако при обследовании к нему прибегают довольно редко. Основными причинами этого являются существенное нарушение целостности конструкций и высокая стоимость исследований.

Таблица 1. Характеристики методов неразрушающего контроля прочности бетона.

Наименование методаДиапазон применения*, МПаПогрешность измерения**
1Пластической деформации5 ... 50± 30 ... 40%
2Упругого отскока5 ... 50± 50%
3Ударного импульса10 ... 70± 50%
4Отрыва5 ... 60нет данных
5Отрыва со скалыванием5 ... 100нет данных
6Скалывания ребра10 ... 70нет данных
7Ультразвуковой10 ... 40± 30 ... 50%
* по требованием ГОСТ 17624 и ГОСТ 22690;
** по данным источника [3] без построения частной градуировочной зависимости

В основном применяются методы неразрушающего контроля. При этом большая часть работ выполняется косвенными методами. Среди них наиболее распространенными на сегодняшний день являются ультразвуковой метод по ГОСТ 17624-2012, методы ударного импульса и упругого отскока по ГОСТ 22690. Однако при использовании указанных методов редко соблюдаются требования стандартов по построению частных градуировочных зависимостей. Некоторые исполнители не знают этих требований. Другие знают, но не понимают, насколько велика ошибка результатов измерений при использовании зависимостей, заложенных или прилагаемых к прибору, вместо зависимости, построенной на конкретном исследуемом бетоне. Есть «специалисты», которые знают об указанных требованиях норм,но пренебрегают ими, ориентируясь на финансовую выгоду и неосведомленность заказчика в данном вопросе.

Про факторы, влияющие на ошибку измерения прочности без построения частных градуировочных зависимостей, написано много работ, в том числе приведенные в списке литературы [1,2]. В табл. 1 представлены данные по максимальной погрешности измерений различными методами, приведенные в монографии по неразрушающему контролю бетона [3].

В дополнение к обозначенной проблеме использования несоответствующих («ложных») зависимостей обозначим еще одну, возникающую при обследовании. Согласно требованиям СП 13-102-2003 обеспечение выборки измерений (параллельных испытаний бетона косвенным и прямым методом) на более чем 30 участках является необходимым, но не достаточным для построения и использования градуировочной зависимости. Необходимо, чтобы полученная парным корреляционнорегрессионным анализом зависимость имела высокий коэффициент корреляции (более 0,7) и низкое СКО (менее 15% от средней прочности). Чтобы данное условие выполнялось, точность измерений обоих контролируемых параметров (например, скорость ультразвуковых волн и прочность бетона) должна быть достаточно высокой, а прочность бетона, по которому строится зависимость, должна изменяться в широком диапазоне.

При обследовании конструкций указанные условия выполняются редко. Во-первых, даже базовый метод испытания образцов нередко сопровождается высокой погрешностью. Во-вторых, за счет неоднородности бетона и других факторов [4] прочность в поверхностном слое (исследуемая косвенным методом) может не соответствовать прочности того же участка на некоторой глубине (при использовании прямых методов). И наконец, при нормальном качестве бетонирования и соответствии класса бетона проектному в пределах одного объекта редко можно встретить однотипные конструкции с прочностью, изменяющейся в широком диапазоне (например, от В20 до В60). Таким образом, зависимость приходится строить по выборке измерений с малым изменением исследуемого параметра.

Рис. 1 . Зависимость между прочностью бетона и скоростью ультразвуковых волн

В качестве наглядного примера вышеуказанной проблемы рассмотрим градуировочную зависимость, представленную на рис.1. Линейная регрессионная зависимость построена по результатам ультразвуковых измерений и испытаний на прессе образцов бетона. Несмотря на большой разброс результатов измерений, зависимость имеет коэффициент корреляции 0,72, что допустимо по требованиям СП 13-102- 2003. При аппроксимации функциями, отличными от линейной (степенной, логарифмической и пр.) коэффициент корреляции был менее указанного. Если бы диапазон исследуемой прочности бетона был меньше, например от 30 до 40 МПа (область, выделенная красным цветом), то совокупность результатов измерений превратилась бы в «облако», представленное в правой части рис. 1. Данное облако точек характеризуется отсутствием связи между измеряемым и искомым параметрами, что подтверждается максимальным коэффициентом корреляции 0,36. Иными словами, градуировочную зависимость здесь не построить.

Также необходимо отметить, что на рядовых объектах количество участков измерения прочности для построения градуировочной зависимости сопоставимо с общим количеством измеряемых участков. В данном случае прочность бетона может быть определена по результатам только прямых измерений, а в градуировочной зависимости и использовании косвенных методов контроля уже не будет смысла.

Таким образом, без нарушения требований действующих норм для определения прочности бетона при обследовании в любом случае необходимо в том или ином объеме использовать прямые неразрушающие либо разрушающие методы контроля [2]. Учитывая это, а также обозначенные выше проблемы, далее более подробно рассмотрим прямые методы контроля.

К данной группе по ГОСТ 22690-2015 относится три метода:

  1. Метод отрыва;
  2. Метод отрыва со скалыванием;
  3. Метод скалывания ребра.

Контроль прочности бетона методом отрыва

Метод отрыва основан на измерении максимального усилия, необходимого для отрыва фрагмента бетонной конструкции. Отрывающая нагрузка прилагается к ровной поверхности испытываемой конструкции за счет приклеивания стального диска (рис. 2), имеющего тягу для соединения с прибором. Для приклеивания могут использоваться различные клеи на эпоксидной основе. В ГОСТ 22690 рекомендуются клеи ЭД20 и ЭД16 с цементным наполнителем. На сегодняшний день могут применяться современные двухкомпонентные клеи,производство которых хорошо налажено (POXIPOL, «Контакт», «Момент» и др.). В отечественной литературе по испытанию бетона [5, 6] методика испытания предполагает приклеивание диска к участку испытания без дополнительных мероприятий по ограничению зоны отрыва. В таких условиях площадь отрыва является непостоянной и должна определяться после каждого испытания. В зарубежной практике перед испытанием участок отрыва ограничивается бороздой, создаваемой кольцевыми сверлами (коронками). В данном случае площадь отрыва постоянна и известна, что увеличивает точность измерений.

Рис. 2. Прибор для метода отрыва с диском для приклеивания к бетону

После отрыва фрагмента и определения усилия определяется прочность бетона на растяжение (Rbt),по которой с помощью пересчета по эмпирической зависимости может быть определена прочность на сжатие (R). Для перевода можно воспользоваться выражением, указанным в пособии [7]:





Для метода отрыва могут применяться различные приборы, используемые и для метода отрыва со скалыванием, такие как ПОС-50МГ4, ПИВ, DYNA (рис. 2), а также старые аналоги: ГПНВ-5, ГПНС-5. Для проведения испытания необходимо наличие захватного устройства, соответствующего тяге, расположенной на диске.

В России метод отрыва не нашел широкого распространения. Об этом свидетельствует и отсутствие серийно выпускаемых приборов, приспособленных для крепления к дискам, а также самих дисков. В нормативных документах отсутствует зависимость для перехода от усилия вырыва к прочности на сжатие. В новом ГОСТ 18105-2010, а также предшествующем ГОСТ Р 53231-2008 метод отрыва не включен в перечень прямых методов неразрушающего контроля и вообще не упоминается. Причиной этому, по всей видимости, является ограниченный температурный диапазон применения метода, что связано с продолжительностью твердения и (или) невозможностью использования эпоксидных клеев при низкой температуре воздуха. Большая часть России расположена в более холодных климатических зонах, чем страны Европы, поэтому данный метод, широко применяемый в европейских странах, в нашей стране не используется. Другим отрицательным фактором является необходимость сверления борозды, что дополнительно снижает производительность контроля.

Контроль прочности бетона методом отрыва со скалыванием

Рис. 3. Испытание бетона методом отрыва со скалыванием

Данный метод имеет много общего с описанным выше методом отрыва. Основным отличием является способ крепления к бетону. Для приложения отрывающего усилия используются лепестковые анкеры различных размеров. При обследовании конструкций анкеры закладываются в шпур, пробуренный на участке измерения. Так же, как и при методе отрыва, измеряется разрушающее усилие (Р). Переход к прочности бетона на сжатие осуществляется по указанной в ГОСТ 22690 зависимости:



где m1— коэффициент, учитывающий максимальный размер крупного заполнителя, m2 — коэффициент перехода к прочности на сжатие, зависящий от вида бетона и условий твердения.

В нашей стране данный метод нашел, пожалуй, самое широкое распространение благодаря своей универсальности (табл.1), относительной простоте крепления к бетону, возможности испытания практически на любом участке конструкции. Основными ограничениями для его применения являются густое армирование бетона и толщина испытываемой конструкции, которая должна быть больше, чем удвоенная длина анкера. Для выполнения испытаний могут использоваться приборы, указанные выше.

Помимо более простого и быстрого крепления к бетону конструкции по сравнению с методом отрыва, не требуется обязательное наличие ровной поверхности. Главным условием является необходимость того, чтобы кривизна поверхности была достаточной для установки прибора на тягу анкера. В качестве примера на рис. 3 представлен прибор ПОС-МГ4, установленный на деструктированную поверхность устоя гидротехнического сооружения.

Контроль прочности бетона методом скалывания ребра

Последним прямым методом неразрушающего контроля является модификация метода отрыва — метод скалывания ребра. Основное отличие заключается в том, что прочность бетона определяют по усилию (Р), необходимому для скалывания участка конструкции, расположенному на внешнем ребре. В нашей стране долгое время выпускались приборы типа ГПНС-4 и ПОС-МГ4 Скол, конструкция которых предполагала обязательное наличие двух рядом расположенных внешних углов конструкции. Захваты прибора подобно струбцине крепились на испытываемый элемент, после чего через захватывающее устройство прилагалось усилие к одному из ребер конструкции. Таким образом, испытание можно было проводить только на линейных элементах (колонны, ригели) или в проемах на краях плоских элементов (стены, перекрытия). Несколько лет назад была разработана конструкция прибора, которая позволяет устанавливать его на испытываемый элемент с наличием только одного внешнего ребра. Закрепление осуществляется к одной из поверхностей испытываемого элемента при помощи анкера с дюбелем. Данное изобретение несколько расширило диапазон применения прибора, но одновременно с этим уничтожило основное преимущество метода скалывания, которое заключалось в отсутствии необходимости сверления и потребности в источнике электроэнергии.

Прочность бетона на сжатие при использовании метода скалывания ребра определяется по нормированной зависимости:



где m — коэффициент, учитывающий крупность заполнителя.

Таблица 2. Сравнительные характеристики прямых методов неразрушающего контроля

ПреимуществаМетод

ОтрывОтрыв со скалываниемСкалывание ребра
Определение прочности бетонов классом более В60-+-
Возможность установки на неровную поверхность
бетона (неровности более 5 мм)
-+-
Возможность установки на плоский участок
конструкции (без наличия ребра)
++-
Отсутствие потребности в источнике
электроснабжения для установки
+*-+
Быстрое время установки-++
Работа при низких температурах воздуха-++
Наличие в современных стандартах-++
* без свердения борозды, ограничивающей участок отрыва

Для наглядности сравнения характеристики прямых методов контроля представлены в табл. 2.

Поданным, приведенным в таблице, видно, что наибольшим числом преимуществ характеризуется метод отрыва со скалыванием.

Однако, несмотря на возможность применения данного метода по указаниям норм без построения частной градуировочной зависимости, у многих специалистов возникает вопрос о точности получаемых результатов и соответствии их прочности бетона, определяемой методом испытания образцов. Для исследования этого вопроса, а также сопоставления результатов измерений, полученных прямым методом, с результатами измерений косвенными методами проведен эксперимент, описанный далее.

Результаты сравнения методов

В лаборатории «Обследование и испытание зданий и сооружений» ФГБОУ ВПО «СПбГПУ» были проведены исследования при использовании различных методов контроля. В качестве объекта исследования использован фрагмент бетонной стены, выпиленный алмазным инструментом. Габариты бетонного образца — 2,0 х 1,0 х 0,3 м. Армирование выполнено двумя сетками арматуры диаметром 16 мм, расположенной с шагом 100 мм с величиной защитного слоя 15-60 мм. В исследуемом образце применен тяжелый бетон на заполнителе из гранитного щебня фракции 20-40.

Для определения прочности бетона использован базовый разрушающий метод контроля. Из образца с помощью установки алмазного сверления выбурены 11 кернов различной длины диаметром 80 мм. Из кернов изготовлены 29 образцов — цилиндров, удовлетворяющих по своим размерам требованиям ГОСТ 28570-90. По результатам испытания образцов на сжатие выявлено, что среднее значение прочности бетона составило 49,0 МПа. Распределение значений прочности подчиняется нормальному закону (рис. 4). При этом прочность исследуемого бетона имеет высокую неоднородность с коэффициентом вариации 15,6% и СКО равным 7,6 МПа.

Для неразрушающего контроля применены методы отрыва, отрыва со скалыванием, упругого отскока и ударного импульса. Метод скалывания ребра не применялся по причине близкого расположения арматуры к ребрам образца и невозможности выполнения испытаний. Ультразвуковой метод не использован, так как прочность бетона выше допустимого диапазона для применения данного метода (табл. 1). Выполнение измерений всеми методами производилось на грани образца, срезанной алмазным инструментом, что обеспечивало идеальные условия с точки зрения ровности поверхности. Для определения прочности косвенными методами контроля использовались градуировочные зависимости, имеющиеся в паспортах приборов, или заложенные в них.

Таблица 3. Результаты измерения прочности различными методами


п/п
Метод контроля
(прибор)
Количество
измерений, n
Среднее значение
прочности, Rm, МПа
Коэффициент
вариации, V, %
1Испытание на сжатие в прессе
(ПГМ-1000МГ4)
2949,015,6
2Метод отыва со скалыванием
(ПОС-50МГ4)
651,14,8
3Метод отрыва (DYNA)349,5-
4Метод ударного импульса
(Silver Schmidt)
3068,47,8
5Метод ударного импульса
(ИПС-МГ4.04)
10078,25,2
6Метод упругого отскока
(Beton Condtrol)
3067,87,27
Рис. 4. Распределение значений прочности по результатам испытаний на сжатие

На рис. 5. представлен процесс измерения методом отрыва. Результаты измерений всеми методами представлены в табл. 3.

Поданным, представленным в таблице, можно сделать следующие выводы:

• среднее значение прочности, полученной испытанием на сжатие и прямыми методами неразрушающего контроля, различается не более чем на 5%;

•     по результатам шести испытаний методом отрыва со скалыванием разброс прочности характеризуется низким значением коэффициента вариации 4,8%;

•     результаты, полученные всеми косвенными методами контроля, завышают прочность на 40-60%. Одним из факторов, приведших к данному завышению, является карбонизация бетона, глубина которой на исследуемой поверхности образца составила 7 мм.

Выводы

Рис. 5. Измерение прочности методом отрыва

1. Мнимая простота и высокая производительность косвенных методов неразрушающего контроля теряются при выполнении требований построения градуировочной зависимости и учете (устранении) влияния факторов, искажающих результат. Без выполнения этих условий данные методы при обследовании конструкций можно применять только для качественной оценки прочности по принципу «больше — меньше».

2. Результаты измерений прочности базовым методом разрушающего контроля путем сжатия отбираемых образцов также могут сопровождаться большим разбросом, вызванным как неоднородностью бетона, так и другими факторами.

3. Учитывая повышенную трудоемкость разрушающего метода и подтвержденную достоверность результатов, получаемых прямыми методами неразрушающего контроля, при обследовании рекомендуется применять последние.

4. Среди прямых методов неразрушающего контроля оптимальным по большинству параметров является метод отрыва со скалыванием.

А. В. Улыбин, к. т. н.; С. Д. Федотов, Д. С. Тарасова (ПНИПКУ «Венчур», Санкт-Петербург)

Список литературы:

1.  Штенгель В. Г. О корректном применении НК в обследованиях железобетонных конструкций длительно эксплуатирующихся сооружений // В мире НК. 2009. №3. С. 56-62.

2.  Улыбин А. В. О выборе методов контроля прочности бетона построенных сооружений // Инженерно-строительный журнал. 2011. №4 (22). С. 10-15

3.  Джонс Р., Фэкэоару И. Неразрушающие методы испытаний бетонов. Пер.срумынск. М., Стройиздат, 1974. 292 с.

4.  Штенгель В. Г. Общие проблемы технического обследования неметаллических строительных конструкций эксплуатируемых зданий и сооружений // Инженерно-строительный журнал. 2010. №7(17). С. 4-9.

5.  Пособие по обследованию строительных конструкций зданий. М.: ЦНИИПромзданий, 1997.179 с.

6.  Лужин О. В. Обследование и испытание зданий и сооружений/О. В.Лужин и др. М.: Стройиздат, 1987. 264 с.

7.  Строительные конструкции: учебное пособие /Р. Л. Маилян, Д. Р. Маилян, Ю. А. Веселов. Изд. 4-е. Ростов н/Д : Феникс, 2010. 875 с.

Также читайте:

Оконная фурнитура | Двери межкомнатные | Деревянные окна | Фурнитура для межкомнатных дверей

Похожее

vectornk.ru

приборы и методы для определения прочности

Определение прочности бетона неразрушающим способом

Какими бы качественными сырьевые материалы не были, и даже если найден идеальный подбор состава, крайне необходимо систематическое определение прочности бетона: ГОСТ 10180 — 2012, ГОСТ 22690 — 2015, ГОСТ 18105 — 2010, ГОСТ 28570 — 90 и прочая техническая документация, поможет не только протестировать, но и правильно произвести расчеты полученных данных подобной характеристики.

Содержание статьи

Многоликая прочность бетона

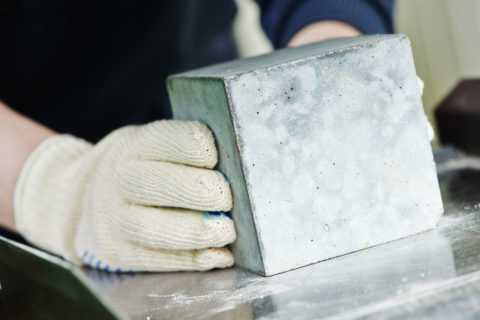

Бетонный образец в процессе испытания

Такое понятие, как прочность бетона довольно обширно.

Существует несколько видов прочности бетона:

  • Проектная — допускает полную нагрузку на бетон выбранной марки. По умолчанию, подобное значение должно быть у изделия после стандартного испытания образца в 28 — суточном возрасте при естественной выдержке.
  • Нормированная определяется по нормативным документам и стандартам.
  • Требуемая — символизирует минимальное значение, которое допускается при запроектированных нагрузках. Выявляется в строительных лабораториях.
  • Фактическая — прочность, узнаваемая непосредственная в процессе испытаний. Именно она и является отпускной — не менее 70% от проектной.
  • Разопалубочная — значение данной характеристики показывает когда можно без деформаций разопалубливать образцы или изделия.

Испытание бетонного образца

В общепринятом смысле, под прочностью подразумевается кубиковая на сжатие.

Но в особо узких кругах бетонщиков всегда уточняют, с какой именно качественной характеристикой имеют дело:

  • на сжатие;
  • на изгиб;
  • на осевое растяжение;
  • передаточная.

Рассмотрим подробнее каждую из них в отдельности.

Прочность на сжатие

За основу маркировки бетона традиционно принята кубиковая прочность бетона. Ее значения получают путем испытания на прессе образцов кубической формы с размерами ребер 150х150 мм в 28-суточном возрасте. Такое значение признанно эталонным для определения стойкости бетона на осевое сжатие.

Допускается использование образцов и других размеров. В соответствии с изменением масштаба, полученные данные разнятся.

В таком случае приводятся дополнительные расчеты, которые уравнивают полученные значения, до кубиковых. Делается это довольно просто: умножаются значения на масштабный коэфициент С, значение которого можно узнать из ГОСТ 10180 — 2012.

Образец кубической формы с размером ребра 150 см

Не смотря на то, что на всех крупных заводах производятся именно такие стандартные испытания образцов кубической формы, основной прочностью для сжатых бетонных элементов является призменная прочность (RB). Она показывает меньшие значения, чем при испытании стандартных образцов с ребром 150 мм (R). Что интересно, при увеличении отношения высоты (h) к площади основания призмы (a), прочность уменьшается.

При значении h/a=4 значение прочности становится относительно стабильным. Поэтому призменную прочность считают как временное сопротивление осевому сжатию при соотношении сторон h/a=4.

По графику видно зависимость призменной прочности от изменения размеров образца

Если призменная прочность более точно отражает основные характеристики бетонных образцов, то почему же используется только кубиковая? Ответ на такой неоднозначный вопрос довольно прост.

Внимание! На прочность бетонного образца влияет много факторов, ключевые из которых — непосредственно сырьевые компоненты, подбор состава, условия выдержки. Но, показывать “плохую” прочность образец также может по причине плохого уплотнения. И это, к сожалению, не редкость.

Уплотненные бетонные образцы

Если с более подвижными смесями такой проблемы нет, то изготовить из жесткого бетона хорошо уплотненный образец в лабораторных условиях тяжело физически. Из этого соображения, чтобы не искажать полученные значения из-за человеческого фактора, принято считать кубиковую прочность основной. Хотя при проектировании железобетонных конструкций используют именно призменную прочность.

Прочность на растяжение при изгибе

Прибор определения прочности бетона на растяжение при изгибе

Основная задача бетона любой марки — стойко выдерживать любые сжимающие нагрузки. Именно в этом его сила. Поэтому такая характеристика, как прочность бетона на растяжение при изгибе, используется в “строительном, производственном обиходе” редко. Подобные показатели применимы при проектных работах.

Поэтому определение прочности бетонной смеси на растяжение при изгибе — это довольно редкое испытание в любой строительной лаборатории, так как создать необходимые нагрузки для образца довольно непросто. Поэтому такие характеристики больше расчетные. Используются проектировщиками давно выведенные в проектных институтах цифры и значения.

Передаточная прочность

Прибор для напряжения бетонных изделий

Существует такое понятие, как передаточная прочность бетона. На строительной площадке подобная терминология не применяется, да и прорабы не всегда представляют “что это такое, и с чем его едят”. Это определение чисто производственное, которое обозначает прочность бетона в момент обжатия при передаче напряжения арматуры бетону.

Это важная характеристика, без которой нельзя качественно изготовить любое преднапряженное изделие. Подобное значение нормируется проектной документацией и прочими техническими документами на производимое железобетонное изделие. Обычно она назначается не ниже 70% от проектной прочности.

Как определить прочность бетона? Да очень просто.

Для этого используется нехитрая формула определения прочности бетона передаточной:

  • Rbp = 0,7B,
  • Где:  Rbp — передаточная прочность;
  • B — проектная прочность;
  • 0,7 — неизменяемый коэффициент.

Внимание! Если значение при испытании удовлетворяет расчетному, то изделие рекомендуется снять с напряжения. Если же нет, то на усмотрение технолога или заведующего лабораторией принимается решение о продлении времени предварительного напряжения изделия.

Приборы и оборудование для определения прочности бетона

Приборы для неразрушающего контроля прочности бетона

Сегодня существуют различные методы определения прочности бетона.

В зависимости от них, применяются и требуемые приборы:

  • Пресс — стандартное оборудование любой строительной лаборатории. Бывает различного принципа действия, но самый надежный и популярный — гидравлический. Существует масса моделей и видов подобного оборудования. С помощью одних можно тестировать только бетонные образцы: кубики на сжатие, и растяжение цементных балочек. Другие же расширяют область своего использования до испытаний крупноразмерных блоков, кирпичей и прочих материалов. Определить прочность бетона с его помощью можно буквально за пару минут, только нужно уметь с ним работать и фиксировать необходимые значения.

Пресс для определения прочности бетона

  • Приборы для определения прочности бетона неразрушающим методом, сегодня получили небывалую популярность. Склерометром можно проверить прочность бетона конструкций при обследовании в строящихся объектах, и в зданиях, уже давно сданных в эксплуатацию. Не нужно выпиливать из массива кубики. Все делается гораздо проще. При этом цена на подобные приборы довольно высокая — в зависимости от типа и функций, которыми обладает прибор для определения прочности бетона неразрушающим методом. Протестировать необходимую конструкцию можно своими руками, без помощи специалистов. Нужно только четко следовать всем параметрам, которые предусматривает инструкция по использованию. Как пользоваться склерометром, можно подробнее посмотреть в видео в этой статье.
  • Еще один прибор, предназначающийся для выявления основных характеристик — молоток для определения прочности бетона. До широкого распространения стеклометров, на стройплощадках и в лабораториях постоянно пользовались эталонным молотком Кашкарова. Проводить испытание методом упругого отскока довольно сложно. Подобная методика определения прочности бетона требует определенного навыка и знаний. 229690-88 ГОСТ по определению прочности бетона неразрушающими методами позволит сориентироваться в подобной области. Но лучше всего осваивать упругий отскок на практике — так больше шансов научиться правильно производить подобное тестирование.

На фото молоток Кашкарова

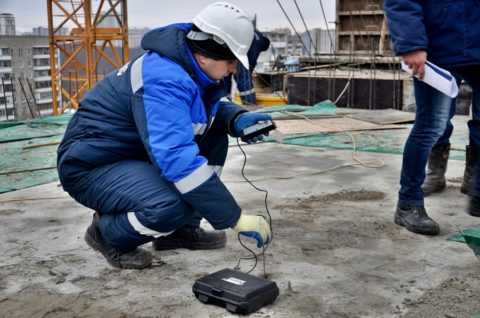

Методика проведения испытания неразрушающим методом

Поскольку определить среднюю прочность бетона неразрушающим методом можно без специальной подготовки, прямо на объекте, с помощью современных электронных приборов, рассмотрим именно такой метод, который заключает в себе несколько этапов:

  • Этап 1. Необходимо выбрать ровную грань изделия без трещин, сколов и прочих дефектов. Именно на ней и будут производиться дальнейшие испытания.
  • Этап 2. В зависимости от типа прибора, следующий порядок действий может отличаться, но основные принципы едины для любого прибора. А именно, после включения склерометра и выбора необходимой функции необходимо расположить его по отношению к поверхности бетонного изделия строго под прямым углом, и нажать на соответствующую кнопку.
  • Этап 3. На экране высветится полученное значение. В инструкции к прибору будет указано общее число проведения вышеописанной операции для получения среднего значения.
  • Этап 4. По необходимости можно составить акт определения прочности железобетонных конструкций неразрушающим методом, который будет иметь законную силу.

Правильное расположение прибора относительно испытуемой поверхности



После того, как определение прочности бетона неразрушающим способом закончено, необходимо полностью отключить прибор. Очень удобный “гаджет” для любого прораба, да и простого мастера. Он точно не “соврет” о качестве бетона на любом этапе строительства. Только нужно не забывать о его постоянной поверке.

beton-house.com

Измерение - прочность - Большая Энциклопедия Нефти и Газа, статья, страница 1

Измерение - прочность

Cтраница 1

Измерение прочности выполнялось для пленок с временем формирования от 0, 10, 20, 30, 60 мин. Для контроля проведены измерения на границе девонская нефть - девонская вода и угленосная нефть - угленосная вода.  [1]

Измерения прочности на границе водный раствор а-ка-зеина / бензол при различных температурах ( рис. 31, кривая 2) показали более сложную зависимость прочности от температуры.  [3]

Измерение прочности производили методом изгиба цилиндрических прутков диаметром 2 - 3 мм, а напряжения в поверхностном ионообменном слое толщиной до 50 - 120 мк - поляризационным методом на дисках, вырезанных из этих прутков.  [4]

Измерения прочности структуры /) и в смеси для времени стабилизации более 30 мин проводились дважды при условии совпадения результатов.  [6]

Измерение прочности образцов кварцевого стекла при низких температурах ( - 196) дает наибольшие значения, так как при этих температурах рост трещин затруднен. О влиянии температуры выше 20 на прочность кварцевого стекла имеются противоречивые данные.  [7]

Наиболее употребительными измерениями прочности кокса являются сопротивления сбрасыванию по стандартному американскому методу и сопротивление разрушению в барабане так, как это делается в американском барабане, или по методу Кохрана, или в барабане Микум. В дополнение к этим испытаниям имеется множество других методов определения прочности кокса; некоторые из них являются простым видоизменением стандартных испытаний, вызванных либо необходимостью изучения более мелких проб, чем те, которые можно испытывать в стандартных методах, либо личными склонностями экспериментаторов. Имеются и другие методы, совершенно отличающиеся от стандартных по своему принципу. Видоизменения стандартных методов будут описываться вместе с описанием методов стандартных испытаний, к которому они приближаются; методы, отличные от стандартных, будут описаны ниже.  [8]

Для измерения прочности использовалась разрывная машина, переделанная применительно к условиям работы в реакторе. При помощи машины, установленной на крышке реактора, производились поочередно измерения для 4 - х образцов. Подсоединяя длинными тягами образец к динамометру, укрепленному на поворотной муфте, при заданной скорости растяжения производили снятие кривой растяжения.  [10]

Методы измерения прочности и износостойкости катализаторов и сорбентов в данной среде, к сожалению, пока научно не обоснованы. Так, очевидно, сравнительное измерение стойкости пористых тел по их измель-чаемости в данных химических условиях среды должно проводиться не просто при одинаковых режимах механического воздействия ( частоты и амплитуды вибрации в барабанах, величины загрузки), но обязательно при различных режимах и в зависимости от их интенсивности.  [11]

Блок измерения прочности включает настольный стенд, в котором размещены два приспособления испытания образцов на изгиб и сжатие, а также измерительные приборы.  [12]

В ходе измерения прочности пленки битума происходит разрыв ее по битуму, и при нулевом контактном угле работа адгезии на единицу поверхности равна, в соответствии с уравнением ( 77), удвоенному поверхностному натяжению битума. Для теоретического определения прочности пленки необходимо, чтобы она разрывалась, так как силы притяжения между молекулами с расстоянием очень быстро уменьшаются. В связи с наличием остаточных напряжений пленка разрывается при некотором сдвиге в битуме, и расстояние, на которое смещаются пластинки при разрыве пленки, несколько больше. После разрыва молекулы на вновь образованной поверхности располагаются неупорядоченно и можно принять, что поверхностнее натяжение на этой новой поверхности близко по значению к тому, которое дается в табл. 1.8 для 30-минутного старения.  [13]

В ходе измерения прочности пленки битума происходит разрыв ее по битуму, и при нулевом контактном угле работа адгезии на единицу поверхности равна, в соответствии с уравнением ( 77), удвоенному поверхностному натяжению битума. Для теоретического определения прочности пленки необходимо, чтобы она разрывалась, так как силы притяжения между молекулами с расстоянием очень быстро уменьшаются. В связи с наличием остаточных напряжений пленка разрывается при некотором сдвиге в битуме, и расстояние, на которое смещаются пластинки при разрыве пленки, несколько больше. После разрыва молекулы на вновь образованной поверхности располагаются неупорядоченно и можно принять, что поверхностнее натяжение на этой новой поверхности близко по значению к тему, которое дается в табл. 1.8 для 30-минутного старения.  [14]

Нормированного метода измерения прочности контакта цементного камня с ограничивающими поверхностями не существует. Обычно принятые при исследованиях вяжущих материалов методы предусматривают определение силы сцепления бетона со стальной арматурой, с каменными материалами и свежезатвердевшего раствора или бетона со старым.  [15]

Страницы:      1    2    3    4

www.ngpedia.ru
