Опалубка для лестницы – инструкция по сборке и заливке + видео

Хорошо сконструированная опалубка для лестницы дает гарантию, что сооружение будет надежным и долговечным. И если для 2–3 ступенек придумать схему и провести работу своими руками несложно, то как подойти к более сложным конфигурациям?

Что подразумевается под опалубкой лестницы?

При строительстве здания рано или поздно наступает этап возведения бетонной лестницы. Какого вида они будут – решение архитектора, но вот воплотить идеи специалиста придется уже строителям. И начнут они, как правило, с опалубки. Так называют конструкцию, которая будет своеобразной формой для заливки раствора с целью создания ступеней. Такой способ может использоваться, чтобы создать монолитную лестницу полностью или в качестве основы под ступеньки из более дорогих материалов. Делать такие конструкции довольно сложно, они более практичны и долговечны.

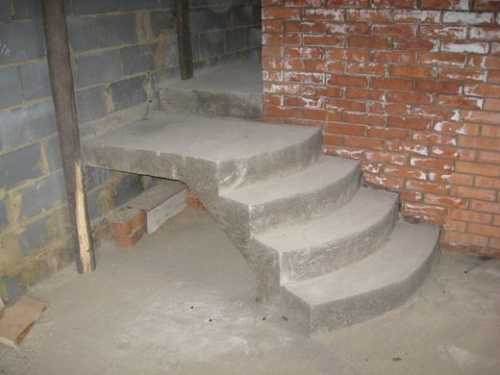

Возведение бетонной лестницы

Опалубки разделять на виды не очень корректно, разнообразие их только в том, из скольки ступеней будет состоять марш. Самый простой случай – это сооружение лестницы между двумя стенами. В этом случае при возведении опалубки потребуется минимум составных элементов. Но вариантов лестниц сейчас много и трудности от случая к случаю разные. Некоторые подходы для сборки опалубок своими руками мы обсудим ниже.

Подготовка – делаем расчеты и собираем материалы

Возведение опалубки – весьма серьезное дело. От ее качества зависит то, насколько долго на нашей лестнице не появятся перекосы, трещины и прочие проблемы. Перед сборкой опалубки своими руками следует разметить расположение лестницы. Для этого используют маркер, с помощью которого делают пометки на стене. Обязательно надо учитывать толщину элементов опалубки и отделочных материалов.

Сборка опалубки своими руками

Сама конструкция изготавливается из деревянных деталей:

  • брусья квадратного сечения 10х10 см;
  • доски толщиной 30 мм;
  • арматурные прутья диаметром не менее 10 мм;
  • фанера толщиной не менее 20 мм (можно с гидрофобным защитным слоем).

Чтобы бетон не смог впитаться в деревянные части, следует перед заливкой бетона обильно смочить опалубку, либо покрыть доски каким-либо гидроизоляционным материалом (можно использовать полиэтилен или скотч, которым можно обклеить поверхность дерева).

Изготовление опалубки и армирование

Когда все материалы собраны, разберем как сделать опалубку для лестницы, а потом приготовить своими руками армировочный скелет для будущей конструкции.

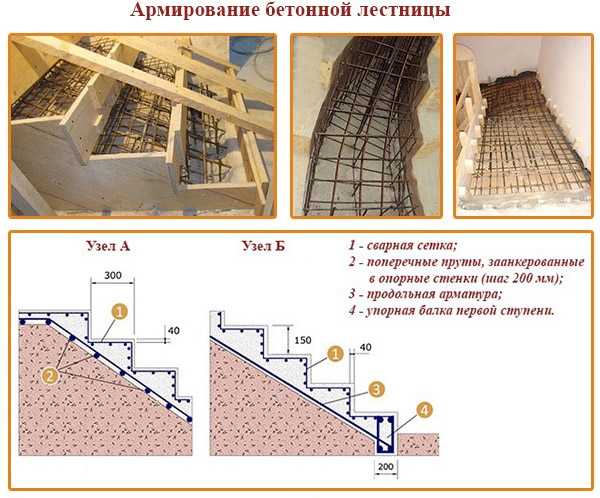

Армировочный скелет будущей лестничной конструкции

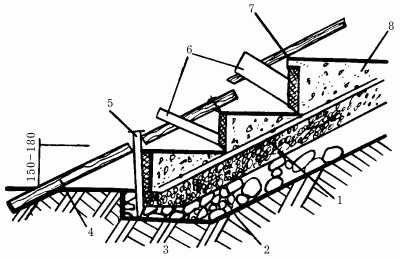

Как изготовить опалубку и сделать армирование лестницы — пошаговая схема

Шаг 1: Каркас

Направляющими будущей конструкции будут служить доски (30 мм), которые устанавливаются по бокам. Внутренняя сторона этой основы должна быть размечена в точности с тем, где будут находиться боковины ступенек. Не следует забывать, что бетон – довольно тяжелый материал, а потому стойки для опоры опалубки обязательно должны быть установлены на ровный пол.

Шаг 2: Стенки

Из брусьев и фанеры следует соорудить стенки. В полученные коробы затем будет заливаться бетон. Скрепляется конструкция при помощи саморезов c диаметром 3,5 мм и металлических уголков. Устанавливать куски фанеры или доски, определяющие границы ступеней, следует со смещением. Форма для первой ступени определяется деревянным коробом, все стенки которого полностью стоят на ровной поверхности. Передняя стенка опалубки второй ступеньки, которая будет установлена над первой, делается шире на 2 см. При монтаже нижний край передней стенки формовочного короба должен быть также на 2 см ниже верхнего края предыдущей ступени. Делается это для того, чтобы при заливке бетон не переливался через опалубку. Следующие конструкции для наливных ступеней продолжают собираться с учетом этого же принципа.

Шаг 3: Армирование

Ни одно бетонное сооружение, претендующее на прочность, не может обойтись без металлической арматуры. Условие это обязательное, так как любая лестница должна выдерживать вес с большим запасом прочности. Поэтому чаще всего она задумывается как железобетонная. Самое, наверное, трудоемкое задание при создании такой конструкции своими руками – это изготовление арматурной сетки, которая должна вязаться проволокой в местах пересечения. Тому, кто никогда не делал ничего подобного, лучше всего воспользоваться помощью специалиста. Для армированной сетки с успехом применяются пруты с диаметром не менее 10 мм и ребристой структурой.

Расстояние между нижней частью деревянного короба и сеткой должно быть не менее 3 см. Именно поэтому края арматуры лучше всего закрепить в опорах опалубки лестницы, чтобы при заливке вес бетона не утянул ее вниз.

Лучше всего крепить пруты арматуры между собой с помощью сварки. Чтобы обеспечить необходимую высоту арматуры над основанием, можно применить пластмассовые фиксаторы. Если лестница устанавливается рядом со стеной, то закрепление концов армирующего каркаса лучше всего сделать, просверлив для этого отверстия в стене и зафиксировав их там. Не забывайте о том, что львиная доля нагрузки приходится на переднюю часть ступеней, а потому не будет лишним укрепление ее поперечным прутом арматуры.

Порядок бетонирования каркаса

Когда сборка опалубки лестницы своими руками подошла к концу, проверьте, насколько плотно скреплены все ее части. После полной заливки нагрузка от раствора будет весьма сильной, а потому малейший недочет может привести к разрыву конструкции. Если вы намерены делать перила, то лучше заранее собрать всю конструкцию и установить ее на свое место.

Раствор бетона приготавливается в следующей пропорции: 10 частей цемента, 30 частей щебня, 20 частей песка, 7 частей воды. Понятно, что с большой массой цементного раствора лопата, палка и ведро – слабые помощники. Требуется использование бетономешалки. Вряд ли стоит браться за ворочание такого состава своими руками. Раствор должен быть довольно жидким, чтобы его можно было легко залить в подготовленные коробы из дерева.

Приготовление бетонного раствора

По поводу самого процесса заливки есть много мнений. Некоторые специалисты считают, что его необходимо начинать с верхнего уровня. Может, этот способ действительно чем-то лучше, но часть мастеров начинает работу снизу, объясняя это тем, что таким образом нагрузка бетона распределяется равномерней. При работе следует соблюдать определенный ритм: заливается ступенька, трамбуется раствор, разравнивается мастерком. Чтобы бетон привык, делается небольшой перерыв (примерно 5–10 минут). После можно сделать переход к другому элементу, который обрабатывается аналогичным образом.

Когда заливка окончена, следует прикрыть все это полиэтиленовой пленкой. Эта мера предосторожности позволит бетону не растрескаться при высыхании. Процесс схватывания будет длиться около месяца. После можно уже снять опалубку и начать отделку конструкции декоративными деталями и материалами. Часть деревянных деталей в виде клиньев можно оставить в бетоне. Выступающие части надо будет спилить и сравнять края с гранями ступеней. Срезы обрабатываются штукатуркой. Если не планируется отделка бетонных ступеней и предполагается декорирование щебнем или плиткой – лучше скреплять их непосредственно на незастывшем растворе.

Особенности опалубки лестницы с винтовой конструкцией

Принцип формирования опалубки для винтовой лестницы тот же, что и для прямой. Непростая форма предполагает и сложность сборки, так как каждый элемент конструкции надо делать отдельно. Боковины необходимо изогнуть в соответствии с планом. Необходимы дополнительные подпорки из брусьев с квадратным сечением 100х100 мм. Крепить их придется с шагом в 50 см, причем особое внимание уделять надежности. Еще нужно знать, сколько будет весить конструкция. Ведь деревянный брус названного сечения может выдержать определенное количество груза. Значит, тут не обойдется без поперечин, которые сделают опалубку более прочной.

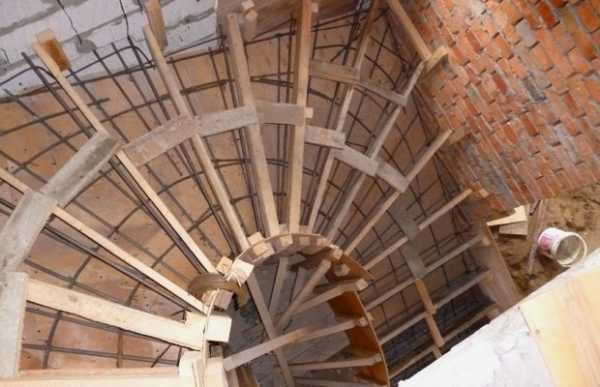

Формирование опалубки для винтовой лестницы

При выборе бруса необходимо учесть, что нельзя использовать образцы, имеющие следы сучков, а также грубо обработанные. Так как основная часть нагрузки будет приходиться именно на стойки, а потому малейший огрех может привести к обрушению опалубки под весом бетонной смеси. В отличие от конструкций для прямых лестниц, для винтовых в качестве боковины возможно применение изогнутой фанеры.

Оцените статью:

Поделитесь с друзьями!

remoskop.ru

Опалубка для крыльца: как собрать правильно

Самодельная опалубка из досок

Монолитное бетонное крыльцо – самая популярная конструкция для устройства входной группы. Такое основание не подвержено коррозии и гниению, оно очень прочное, долговечное и может отделываться самыми разными материалами. Да и сделать его несложно: главное, чтобы опалубка для крыльца своими руками была смонтирована правильно.

Как и из чего она делается, зависит от формы ступеней. Рассмотрим несколько самых доступных способов.

Содержание статьи

Что такое опалубка

Что такое опалубка для ступеней крыльца легко представить тем, кто хоть раз сам заливал ленточный или столбчатый фундамент. Это съемный сборный короб, только более сложной формы, чем для фундамента, в который заливается бетонная смесь. Нужен он для того, чтобы жидкий бетон не растекался, а принял нужную форму.

Для изготовления опалубки используют самые разные материалы:

  • Обрезные или даже необрезные доски;
  • Фанеру;
  • ОСП или другие листовые плиты;
  • Металлические листы;
  • Пластиковые панели и т.д.

Жесткие материалы применяются для устройства опалубки для лестниц простой прямоугольной или многоугольной формы. А вот если вам нужна опалубка для круглого крыльца, придется поискать что-то прочное, но гибкое – металл, пластик, тонкую фанеру, вымоченную в воде.

  1. Но это будет только формообразующая часть конструкции. Также потребуются поддерживающие элементы в виде кольев, брусков и распорок, и крепеж.
  2. Если делать опалубку из нового материала, она значительно повлияет на стоимость крыльца. Поэтому в таких случаях часто используют строительные отходы или бросовые материалы, уже бывшие в употреблении.

Совет. Если вам предстоит большой объем работ с устройством нескольких лестниц, есть смысл купить готовую модульную опалубку многоразового использования. Цена может оказаться довольно высокой, но её можно отбить, сдавая модули в аренду другим застройщикам.

Фото разборной модульной конструкции

Способы изготовления

Теперь посмотрим, как сделать опалубку для ступеней крыльца из разных материалов. Но для начала нужен проект будущей конструкции с точными размерами.

Они определяются, исходя из высоты крыльца, равной расстоянию от уровня земли до входной двери, и рекомендуемых параметров ступеней:

  1. Ширина ступени – 26-30 см;
  2. Высота подступенка – 15-20 см.

Далее готовится площадка для крыльца: под неё роется котлован, на дно которого высыпается и утрамбовывается щебень и песок. Подробнее об этом рассказано в статье о строительстве бетонного крыльца.

Вместо щебня можно использовать строительный бой

Совет. Если над крыльцом планируется сделать навес, опорные столбы для него желательно установить на этом этапе.

Из досок

Доски можно брать любые, лучше обрезные, толщиной не менее 20-30 мм. Они должны выдержать давление бетонной смеси. Как сделать опалубку для ступенек крыльца, зависит от его формы.

Например, если у вас уже есть боковые стенки, останется только закрепить между ними доски, образующие подступенки, обрезав их по ширине и зафиксировав в заданном положении с помощью брусков.

Опалубка между боковыми стенками

Если таких стенок нет или вы хотите сделать крыльцо со спуском в любую сторону, задача будет сложнее. Рассмотрим два распространенных варианта.

Прямое одномаршевое крыльцо:

ИзображениеОписание

Боковой щит

Для его заливки сначала нужно собрать два боковых щита ступенчатой формы. Проще всего сначала сколотить прямоугольный щит, а затем перенести на него «выкройку» ступеней и отрезать лишнее. Но можно взять доски, ширина которых соответствует высоте ступеней, и сразу делать ступенчатый щит, у которого каждая следующая доска короче предыдущей на ширину ступени.

Соединение досок в щит

Между собой доски скрепляются поперечными брусками, прикрученными саморезами. Поперечины располагают с внешней стороны щита. На внешнюю же сторону должны выходить и концы саморезов или гвоздей, если они проходят насквозь.

Установка щитов на площадку

Готовые боковины устанавливаются на место и фиксируются с помощью распорок, которые не дадут им сдвинуться под давлением бетона. Помимо распорок можно вбить в грунт впритык к щитам металлические уголки или куски арматуры.

Опалубка для ступенек крыльца готова

Между собой боковины скрепляются досками шириной, равной высоте подступенка. Они ставятся на ребро и прибиваются к вертикальным срезам боковин.

Если есть риск выгибания этих досок массой раствора, их тоже скрепляют между собой брусом, уложенным посередине лестницы от нижней доски опалубки до верхней.

Изнутри готовая конструкция промазывается отработанным машинным маслом, чтобы бетон не прилип к дереву, а опалубка после его высыхания легко демонтировалась, не повредив монолит.

Совет. Если между досками боковых щитов есть щели, лучше оббить их внутреннюю поверхность пленкой или рубероидом. Эти материалы не только предотвратят прилипание, но и не позволят раствору вытекать через щели.

И ещё один вариант крыльца – со ступеньками по периметру. Несмотря на более сложную конструкцию, опалубку для него сделать проще.

  • Доски сбиваются в короб, образующий нижнюю ступень;
  • Короб устанавливается в котлован или на подготовленную площадку и фиксируется распорками;
  • В него до краев заливается раствор и выравнивается по уровню;
  • После подсыхания смеси на сформированную площадку устанавливается короб для второго яруса ступеней, который меньше первого со всех сторон на ширину ступени;
  • Точно так же формируются и остальные ряды ступеней.

Опалубка под крыльцо может быть собрана и установлена и сразу, как показано на следующем фото, чтобы произвести заливку за один прием. В любом случае ярусы скрепляются между собой, а монолитной конструкцию делает арматура, которая должна выходить из одного ряда в другой.

Упрощенный вариант опалубки

Из листовых материалов

Чаще всего, решая, как сделать опалубку для крыльца со ступеньками, выбирают влагостойкую фанеру толщиной 10-12 мм. Она ровная, гладкая, достаточно прочная для такой нагрузки. А низкая способность впитывать воду позволяет бетону сохнуть равномерно во всей массе.

  • Из листовых материалов удобнее своими руками вырезать боковины для крыльца. Главное – точно произвести разметку, перенося проектные размеры на шаблон.
  • Способы изготовления те же, что и в примере с досками. Но из фанеры толщиной 4-6 мм можно изготовить и опалубку для фигурных ступеней. Для этого её замачивают в воде, затем выгибают и высушивают на шаблоне.
  • Этот процесс трудоемкий и занимает много времени. Поэтому для заливки сложных форм лучше использовать листовое оцинкованное железо толщиной 1 мм или обычные пластиковые панели.
  • Листовые материалы позволяют создавать хорошо закрытые плоскости без щелей, через которые может вытекать раствор. Крыльцо, залитое в такую опалубку, получается ровным и гладким, что важно, если дальнейшая отделка не предусмотрена.

Гнущиеся материалы позволяют реализовать даже очень сложные формы

Заключение

Если вы намерены самостоятельно построить надежное бетонное крыльцо к дому, ознакомьтесь с видео в этой статье. В нем подробно показан весь процесс. В том числе и то, как сделать опалубку для лестницы крыльца.

olestnicah.ru

Опалубка для лестницы из бетона своими руками

Опалубкой называют конструкцию, представляющую собой форму для укладки раствора, изготавливаемую из досок, фанеры и бруса таким образом, чтобы при заполнении полученного объема и затвердевании бетона, получился лестничный пролет.

Существует несколько типов опалубки для лестничных маршей.

Виды опалубки

Передвижная. Данный вид подразумевает многократное использование стандартных форм для отливки бетона. Используется для монтажа лестниц в загородных домах типового проектирования.

С пленочным перекрытием. Универсальная конструкция с покрытием из ПВХ пленки. Подстраивается под необходимое количество ступеней и может использоваться многократно.

Дощатая. Опалубка для индивидуального строительства. Оборудуется под конкретные размеры пролета, используется однократно.

Общая конструкция опалубок

Итак, как правильно собрать опалубку на монолитную лестницу? Прежде всего следует грамотно произвести предварительные расчеты, подобрать необходимый материал и инструменты, и уже после этого монтировать сооружение.

Устройство опалубки может проводиться как отдельными элементами для каждой ступени, так и в виде общего каркаса для всего марша.

Если лестница устраивается в пролете со стеной или между двух стен, предварительную разметку следует сделать прямо на поверхности этих элементов. Удобно наносить разметку толстым маркером, ориентируясь на предварительно натянутую тетиву. Таким образом непрофессиональному строителю впоследствии будет легче понять, как должны располагаться ступени и промежуточные площадки.

Опалубка собирается из досок и фанеры с выделением каждой ступени. Для обеспечения прочности конструкции, по всей длине пролета устанавливают подпорные брусья сечением 100х100 мм. Сборка деревянных деталей выполняется саморезами с применением профилированных крепежных изделий.

Армирование производится после подготовки деревянного основания.

Устройство опалубки своими руками

Осуществление сборки опалубки для лестничного марша требует навыка в плотницких и бетонных работах. Важно ответственно отнестись к расчетам и подгонке материалов, чтобы в итоге получить крепкое и красивое сооружение.

Необходимые материалы и инструменты

Для выполнения опалубки для лестницы из бетона необходимо приготовить следующие материалы:

  • доска обрезная, толщиной 30–40 мм;
  • водостойкая фанера толщиной 20 мм;
  • прут арматурный ребристый, сечением от 10 до 16 мм;
  • брус 100х100 мм;
  • саморезы по дереву различной длины.

Чтобы собрать опалубку для монолитной лестницы своими руками, потребуются следующие приспособления:

  • отвес строительный;
  • уровень;
  • ручная циркулярная пила или ножовка;
  • шуруповерт;
  • молоток.

Расчеты

Оптимальным наклоном пролета считается значение в 30 градусов. Обычно такой угол используется для оборудования входной лестницы или крыльца. Для внутренних помещений, в целях экономии пространства, используют наклон от 40 до 45 градусов. Для устройства лестницы в подвал можно применять более крутой спуск, а для междуэтажных подъемов более плавный.

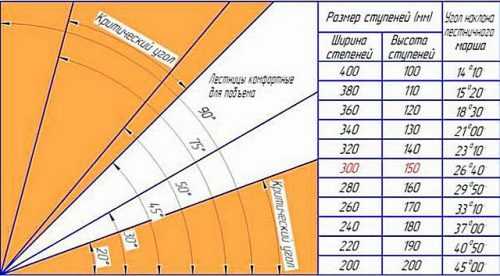

Зависимость между длиной лестницы и углом наклона.

Соответственно, исходя из комфортного угла наклона, рассчитывается количество ступеней. Высота ступеней может варьироваться от 100 до 200 мм, а ширина не должна быть менее 200 мм и колеблется от 200 до 400 мм.

Рекомендуемые размеры ступеней.

Высота ступеней в частном доме, где проживают пожилые люди или маленькие дети, не должна превышать 150 мм.

Конкретное количество ступеней рассчитывается путем деления высоты подъема на необходимую высоту ступени. Если ступени лестницы впоследствии будут отделываться плиткой, необходимо в расчетах учесть толщину клеевого раствора и самой плитки.

Изготовление и сборка опалубки

Исходя из предварительных расчетов и нанесенной на стене разметки, собирают дощатый каркас опалубки для бетонной лестницы, начиная с боковых ограничителей и ребер жесткости для настила. Затем нижняя часть сооружения выстилается фанерой.

С помощью брусков, досок и фанеры, напиленной по специальному трафарету, изготавливают форму ступеней. Все детали конструкции крепятся саморезами, чтобы впоследствии легко произвести демонтаж. Для лучшего сцепления элементов конструкции желательно применять металлические уголки.

Требуется тщательно подгонять все детали конструкции, чтобы при заливке раствор не просачивался сквозь стыки. Рекомендуется все щели пройти монтажной пеной, излишки которой после высыхания можно срезать.

Для устойчивости сооружения по всей длине пролета устанавливают стойки из бруса. Удельный вес бетона М300 составляет 2,5-3,0 т/м.куб., что дает серьезную нагрузку на деревянное основание опалубки. Чтобы конструкция не обвалилась под тяжестью монолита, стойки устанавливают через 400-500 мм, фиксируя между собой поперченными и продольными связями из досок.

Армирование

Для укрепления конструкции лестничного марша необходимо применять армирование. Из ребристого прута при помощи сварки изготавливается сетка, которая устанавливается на высоте 2-3 см от поверхности опалубки по длине пролета, для чего используют пластиковые вставки или загибают края прутов, образуя подставку необходимой высоты.

Если есть возможность крепления к стенам, арматурные пруты прикрепляют к закладным деталям, или вставляют в заранее приготовленные отверстия.

Не следует перегружать вес всего изделия чрезмерным армированием — вполне можно отказаться от каркаса для ступенек, так как для частного дома такая конструкция будет излишней.

Порядок бетонирования

Бетонирование лестничного марша выполняется в один прием. Заливку начинают снизу вверх, постепенно заполняя раствором опалубку. Для получения более вязкой консистенции и укрепления конструкции, в раствор добавляют щебень.

Во избежание появления пустот при бетонировании используют вибратор. После заливки и удаления пустот, раствор разглаживается и выравнивается.

Во избежание высыхания и растрескивания наружного слоя бетона до полного набора прочности, следует накрыть монолит пленкой ПВХ, которая даст возможность получить равномерное затвердевание раствора без трещин и сколов.

Подробнее про устройство бетонной лестниц своими руками — в этой статье.

Устройство опалубки для винтовой лестницы

Чтобы изготовить опалубку для винтовой лестницы, необходимо каждый элемент конструкции выполнять отдельно. Устройство забежных ступенек требует специальной подготовки материала: из фанеры выпиливают элементы в виде трапеций с учетом поворота и необходимой ширины ступени.

Боковые изогнутые поверхности опалубки выполняют из фанеры и досок. Для устойчивости конструкции под основание опалубки подводят брус сечением 100х100 мм, который устанавливается с шагом от 40 до 60 см.

Необходимо выравнивать положение подпорных брусьев по отвесу, устанавливая их строго вертикально, чтобы конструкция могла выдержать тяжесть бетона. Брус фиксируется поперечными ребрами жесткости из доски, толщиной 30-40 мм.

Снятие опалубки с монолитной лестницы производится после полного набора прочности бетона, который составляет 28 дней. Для устройства перил рекомендуется предусмотреть монтажные отверстия на поверхности ступеней или закладные детали.

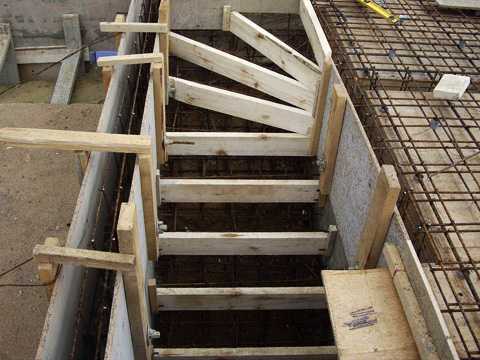

Устройство опалубки для маршевой лестницы

Чтобы смонтировать маршевую лестницу в загородном доме, необходимо выполнить следующую последовательность работ:

  1. Производят расчет количества ступеней, исходя из высоты подъема и доступной площади, выделяемой по проекту под лестницу.
  2. Приготавливают боковые поверхности (две доски шириной 200 мм), на которых маркером отмечают высоту и ширину ступеней.
  3. С помощью поперечного крепежа устанавливают боковые доски, закрепляя концы на поверхности пола и второго этажа (или промежуточной площадки).
  4. Используя бруски, доски и фанеру выполняют основание лестницы и форму для каждой ступени. Крепление деталей производится с помощью саморезов и профилированного крепежа. Рекомендуется скрепить между собой ступени, наложив продольную планку через их середину. Эта планка может слегка помешать при бетонировании, но благодаря дополнительной фиксации, ступени получатся одного размера и раствор не выдавит ограничитель.
  5. Укрепляют конструкцию опалубки стойками из бруса, скрепляя их между собой поперечными и продольными связями из доски. Для обеспечения вертикальности подпорок, используют отвес и строительный уровень.
  6. Для усиления сооружения выполняют армирование. Пруты толщиной от 10 до 16 мм связывают в сетку, используя проволоку или сварку.
  7. Заливку ступеней начинают с самой нижней, постепенно переходя вверх. При заполнении формы раствором следует применять вибратор, чтобы удалить воздушные пробки. Поверхность ступени заглаживают кельмой.
  8. После окончания процесса бетонирования все сооружение накрывают ПВХ пленкой, чтобы вставание раствора происходило равномерно.
  9. Снимать опалубку можно только после полного набора прочности бетона.
  10. После снятия деревянных деталей производится зачистка и выравнивание бетонных поверхностей с помощью шлифовального круга.

Видео по теме

domzastroika.ru

технология по шагам и схема устройства

Даже если вы не строите загородную резиденцию в 2-3 этажа, без лестницы в доме вряд ли удастся обойтись. Это могут быть бетонные ступеньки для крыльца или спуск в подвал, в любом случае поработать с раствором придется. Самым сложным будет правильно собрать опалубку. Хотя технология мало отличается от обычного монтажа формы под фундамент, создание из щитов объемной проекции лестницы требует знаний и терпения. Как все сделать правильно – читайте в нашем руководстве.

Оглавление:

  1. Подбор стройматериалов
  2. Технология монтажа по шагам
  3. Винтовая и маршевая лестницы

Выбор материалов

Опалубка для бетонной лестницы обычно изготавливается самостоятельно, так как заказывать ее на заводе ради одного раза слишком дорого, а стандартные габариты могут и не подойти по размерам. Традиционно для каркаса закупают дерево – оно достаточно легкое и прочное. Доски берут толщиной 3-4 см, а бруски – сечением 10х10 мм (мощнее, чем для фундамента).

1. Палубы сложной формы лучше выпиливать из прочных листов фанеры 21 мм. Радиусные стенки можно делать из 9-миллиметровых панелей, но чтобы раствор их не выдавил, потребуется выстроить схему ребер жесткости.

2. В качестве крепления лучше использовать саморезы, а не гвозди, чтобы облегчить себе демонтажные работы и не развалить всю конструкцию молотком. Длина шурупов должна быть на 40 мм больше толщины листа, диаметра хватит и в 3,5-4 мм.

3. Отдельные элементы палубы усиливаются деревянными брусками или металлическим уголком. Особое внимание нужно уделить схеме укрепления донной части формы, если это опалубка для лестницы маршевого типа. Без поперечных ребер жесткости фанера под тяжестью бетона просто прогнется.

4. Основное отличие лестничного каркаса – стальная арматура для бетона, которая монтируется одновременно с формой, а не укладывается непосредственно перед заливкой.

Этапы сборки

Опалубка для строительства крыльца благодаря относительной простоте конструкции и небольшим размерам легко изготавливается своими силами. Полноценной лестницей короткий ряд ступеней назвать нельзя, но для освоения технологии объекта лучше не сыскать. Для начала потребуется сделать проект или эскиз со всеми нанесенными размерами. По требованиям строительных норм минимальная ширина стационарной лестницы любого назначения составляет 80 см, высота ступеней – 17, а их комфортная глубина – 29-30. На основании этих параметров и нужно проектировать крыльцо из бетона. Отклонения от инструкции допускаются только при выборе ширины – ее лучше соотносить с внешним обликом дома.

Ступеньки на схеме располагаются так, чтобы воображаемая линия между верхней и нижней площадками находилась под углом 25-30° к горизонту. Если основание по каким-то соображениям нужно уменьшить, можно сделать более крутую лестницу с наклоном до 45°. Но для крыльца такое решение крайне нежелательно, так как мокрые или обледенелые ступеньки станут опасными.

План готов, материалы выбраны, следующий этап – монтаж опалубки и заливка бетоном. Инструкцию мы приводим по шагам:

1. На листе фанеры расчертить в натуральную величину боковые стенки крыльца и вырезать электролобзиком обе детали.

2. В соответствии с выбранным шагом соединить стенки поперечными брусками – они послужат опорой для вертикальных щитков. Если конструкция не слишком массивная, деревянные подступенки можно делать и без них.

3. Под крыльцом вырыть небольшую яму, засыпать гравием и/или песком, а затем утрамбовать. Примыкающую стенку цоколя и подготовленный грунт выстелить рубероидом.

4. Установить короб опалубки и закрепить его на вертикальных опорах, врытых в землю, чтобы бетон не выдавил стенки.

5. Внутрь уложить арматурную сетку: нижний пояс в нескольких сантиметрах от грунта, верхний – отдельно под каждой ступенькой и площадкой лестницы. Можно просто собрать клетку нужной конфигурации с помощью вертикальных перемычек, а потом вставить в короб опалубки, подложив плоские камни толщиной 2,5-3 см.

6. Армопояс жестко связать с выпусками из цоколя дома.

7. Очень широкий пролет придется дополнительно укрепить прибитыми поверху диагональными брусьями. Они будут компенсировать растягивающие нагрузки, выдавливающие доски подступенков.

8. Если крыльцо планируется оборудовать перилами, перед заливкой к арматуре нужно приварить или привязать закладные детали (отрезки стержней или стальные пластинки). По технологии они должны на несколько миллиметров выступать из бетона.

Когда опалубка для крыльца готова и надежно укреплена, можно переходить к бетонным работам. Практически сразу после заливки выполняется отделка лестницы плиткой или декоративным щебнем, которые чуть утапливаются в жидком растворе.

Варианты конструкций

Монолитная лестница отличается высокой прочностью и надежностью. В ней нет слабых мест, так как нет стыков или швов. А заливка бетона в изготовленную своими руками опалубку позволяет придавать маршам любую форму. Лестницы из бетона могут быть как сплошными винтовыми, так и маршевыми. Последние «собираются» из одного или 2-3 пролетов с переходными площадками между ними. Эффектный вариант – ступеньки на монолитных косоурах. Мощные опорные балки несут на себе вес всей конструкции, которой можно придать любое направление или форму.

Для входной группы нередко делают крыльцо из бетона в виде объемного монолита со ступеньками – мы его уже рассмотрели в руководстве по сборке опалубки. Это самый простой вариант с точки зрения монтажа, наиболее надежный в плане прочности, но уж очень массивный. В доме используются только традиционные лестницы одинаковой толщины.

Выбранная конструкция определит тип опалубки:

У таких лестниц ступени с одной стороны стремятся к центральной осевой линии, а то и вовсе сходятся у нее. При этом их геометрия не всегда бывает одинаковой. Нужные элементы опалубки придется вырезать отдельно для каждой ступеньки, что без серьезного опыта сделать практически нереально. Изготовление донной части формы еще больше усложнит весь процесс. Боковые стенки выполняют из выгнутой фанеры, но наборная система из деревянных планок будет прочнее. Для винтовых маршей лестницы из бетона сооружать опалубку своими руками очень сложно, если вы не профессионал. Поэтому здесь лучше переплатить, но заказать металлический каркас на заводе.

  • Маршевая лестница.

В плане изготовления каркаса эта конструкция заметно проще, так как основные ее элементы имеют одинаковую форму и размер. Палуба представляет собой наклонный короб с вертикальными стенками для подступенков. При устройстве многомаршевых лестниц понадобится опалубка с промежуточными коробами для отливки поворотных площадок. Пролеты могут крепиться одной стороной к стене или устраиваться между двумя внутренними перегородками. Изредка встречаются марши, просто связанные концами с плитами перекрытий, но они забирают много свободного пространства.

Опалубка для одномаршевой лестницы собирается целым пролетом либо отдельными ячейками под каждую ступеньку. Но заливку бетона нужно делать, когда форма полностью смонтирована. Раствор подается порциями снизу вверх с перерывами около 15 минут, чтобы у основания он успел немного схватиться и обеспечивал дополнительный подпор при укладке верхних слоев.

Опалубка для лестницы ни в коем случае не должна повиснуть на верхней площадке – ей необходимо обеспечить надежный упор в пол через каждые полметра длины. Вертикальные стойки фиксируются с помощью толстых деревянных клиньев.

Будущие поверхности ступеней и торцы лестничных маршей выпиливают по заранее подготовленному шаблону, чтобы не допустить отклонения размеров. Каждая деталь перед нарезкой повторно промеряется, так как вся конструкция должна собираться плотно, без зазоров и перекосов.

stroitel-list.ru

Как сделать опалубку для лестницы из бетона своими руками

Опалубка для лестницы — это специальное ограждающее приспособления временного использования, которое играет роль в формировании железобетонной лестничной конструкции.

Как сделать опалубку для лестницы самостоятельно?

Для выполнения такой трудоемкой и сложной работы следует запастись терпением, необходимыми знаниями, строительным материалом и нужными инструментами.

Познание технической составляющей конструкции изделия

В первую очередь, создаем чертеж будущего строения опалубка. Определяем месторасположение и расчетные нагрузки на подвески.

Рассчитываем количество расходных материалов, подготавливаем инструменты и оборудование.

Рассмотрим создание опалубки для монолитной лестницы. Нам понадобятся:

  • Подготовленные обрезные доски 25-30 мм;
  • Водостойкая фанера — 20 мм;
  • Арматура ребристая в диаметре 10-20 мм;
  • Брусья с сечением 10 на 10 мм.

Все части будущей конструкции обязательно должны быть стыкованы и подогнаны друг ко другу без различных щелей и выемок.

Начинаем сборку приспособления. Для этого нужно использовать саморезы, не рекомендуют применять гвозди, так как возникнут трудности на момент их извлечения с брусьев.

Проверяем наличие строительных инструментов для работы:

  • Уровень для подгона изделий
  • Отвес
  • Механическая ручная ножовка или лобзик электрический
  • Шуруповерт с битами или набор отверток
  • Молоток.

Важно: перед работой обязательно проверяем исправность всех инструментов.



Во время установки подпорок нужно быть очень бдительными, нельзя «на авось» фиксировать бревна, бетонная конструкция весит довольно много, что может повредить всю опалубку.

Армирование

Делается для увеличения прочности изделия, чаще всего применяется ребристая арматура. Ее многочисленные элементы скручивают мягкой проволокой.

Внимание: Перед тем как залить деревянные доски бетонной смесью, нужно прочно их закрепить, дабы не вызвать пригибание основы. Дополнительно можно зафиксировать деревянными брусками, которые устанавливают по вертикали и горизонтали каркаса.

Заливать монолитную лестницу бетоном нужно в один заход, начиная от нижней и заканчивая последней верхней ступенью. Чтобы избежать вытечки раствора из опалубки, его делают более густым, благодаря примеси щебеня. Для устранения в бетоне воздушной полости необходимо в работе применять электровибратор.

После полного застывания бетона и проверки на прочность лестницы опалубок демонтируется.

Опалубка под лестницу маршевую

Для монтажа опалубки лестницы маршевой следует выполнить строгие рекомендации:

  1. Приготовить две боковые доски шириной 20 см, отметить будущие ступени;
  2. Зафиксировать саморезами бруски, на которые будут опираться подступеньки;
  3. При узком марше будет достаточно использовать 40 мм толстые доски;
  4. Укрепляем конструкцию дополнительным упором.

Перед заливкой бетона вбивают колья в грунт, а после полного его высыхания немного их подпиливают, убирая все неровности на поверхностном слое. Опалубка для бетонной лестницы изготавливается стандартной высоты, вне зависимости от количества ступенек и дизайна конструкции.

Монтаж опалубки для лестницы своими руками

Сооружая опалубок для лестницы, которая находится между двух стен, что стоят друг против друга, необходимо выполнить следующее:

  1. Сделать разметку стен, где будет стоять лестница.

Внимание: разметку делаем жирным фломастером, не забывая про толщину облицовочного материала.

  1. Крепим к стене 15-ти см гвоздями деревянные направляющие балки для опалубки.
  2. Устанавливаем стойки, фиксируя их в бетоне. Забиваем к ним клинья, к которым крепим саморезами распорки.
  3. Укладываем опалубок из досок, сверху укладываем рубероид и шлифуем концы.
  4. Далее делаем армирование, скручиваем прутья проволокой.
  5. Теперь приступаем к оформлению ступенек. Берем доски и крепим их к стене с помощью дюбелей.
  6. Смотрим внимательно, чтобы правая сторона конструкции прилегала к промежуточному обрезу жестяными уголками. Сам обрез крепим длинными гвоздями.
  7. Строительным уровнем меряем все плоскости, исправляем неточности.
  8. Если все сделано правильно и точно, то заливаем изделие бетоном.

Опалубка для винтовой лестницы

Винтовая лестница самая сложная и трудоемкая в изготовлении опалубка для нее. Технологический процесс затрудняется тем, что каждый элемент конструкции нужно делать отдельно.

Попробуем разобраться в основных моментах создания опалубки для винтовой лестницы.

Нам понадобятся листы фанеры для укладки и формирования трапеции. А изогнутые поверхности можно сформировать брусками или кусками из толстой фанеры.

  1. Делаем стойки из брусьев с сечением 100 на 100 мм, в промежутке 40-60 см.
  2. Крепление хорошо фиксируем дополнительными бревнами так, чтобы вес опалубки и арматуры приходился на подставочную конструкцию, во избежание неровностей и образования воздушных пробок.
  3. Важно учитывать: 3 м бруса 100 на 100 мм может удержать вес 150 кг.
  4. Зная об этом, рассчитываем количество необходимых подпорок. Для усиления конструкции можно еще установить поперечные перекладины.

Итак, опалубок для винтовой лестницы из бетона надежно укреплен, зафиксирован и проверен. Если лестница будет с перилами, то перед заливкой бетоном на крепеж можно установить специальные пластины, из которых впоследствии будут формироваться боковые стенки.

Виды опалубок для лестниц

  • Передвижная. Которая может использоваться несколько раз, ее можно разбирать и передвигать. Такой вид наиболее выгодный и распространен на строительных участках и масштабных предприятиях по изготовлению каркаса для лестницы.
  • С пленочным перекрытием. Жесткая, простая в создании, легкая. Конструкция изготавливается согласно количеству ступеней лестницы, обтягивается специальной полиэтиленовой пленкой. Возможно повторное ее использование при бетонировании.
  • Дощатый пол. Такой опалубок нуждается в специальных зажимах, изначально укладывается одна доска, фиксируется, потом другая, делается это для того, чтобы они плотно соединились и отсутствовало пространство между ними. После закрепления их гвоздями еще требуются дополнительно деревянные клинья.




Вот мы и узнали сегодня, как собрать опалубку для лестницы самостоятельно, имея при себе заранее созданный чертеж схемы конструкции, необходимый перечень строительных инструментов и материалов.
Итак, мы узнали, что проведение работ по установлению опалубки для различных типов лестницы следует совершать в строгой последовательности:

  1. Смонтировать конструкцию
  2. Произвести армирование каркаса будущей лестницы
  3. Забетонировать подготовленные ступеньки

Внимание: заливать бетонную смесь в специально подготовленное приспособление нужно с нижней ступеньки, трамбуя и разглаживая мастерком. Следует делать перерыв до 15 минут между заливкой каждой ступени, для сдерживания давления бетона. После окончательной заливки, лестницу накрываем пленкой, чтобы бетон не потрескался и не пересох.

Демонтаж опалубки делаем не ранее, чем через три-четыре недели. Пусть вся конструкция хорошо высохнет и просядет.

Ну вот и все! Ваша лестница готова к отделочным работам!


bouw.ru

Как сделать опалубку для лестницы

Узнав, как сделать опалубку для лестницы из бетона, можно быстро и легко сделать самостоятельно самую сложную и важную конструкцию в доме. В последние годы все больше владельцев загородных домов и дачных коттеджей отдают предпочтение лестницам, в основе которых лежит железобетонный каркас. Данные конструкции отличаются многими очевидными достоинствами: надежностью и долговечностью, универсальностью проектных решений и пожарной безопасностью. Монолит не скрипит и не раскачивается при динамических нагрузках. Снаружи на бетонную поверхность можно уложить любое финишное покрытие: из качественной древесины, натурального камня, керамогранита или керамической плитки.

Основные особенности опалубки лестничных маршей

Лестница для крыльца

Опалубка для лестницы – это специальный ограждающий каркас временного использования, предназначенный для формирования монолитной железобетонной лестничной конструкции. Возводится каркас непосредственно на объекте из качественных материалов, состав которых напрямую зависит от проектных особенностей лестницы, ее типа, а также других инженерных и декоративных решений. Например, есть разница в подборе материалов и технологии строительства железобетонной лестницы для входной зоны или подвального помещения, для центральной, парадной конструкции или лестничных маршей, расположенных на садовом участке и являющихся украшением ландшафтной территории.

Опалубка винтовой лестницы

Зная точный тип лестницы и как сделать опалубку для лестницы, можно сэкономить значительные средства на обустройстве этой технически сложной конструкции.

Важные принципы создания

Схема лестничной опалубки

Обустройство качественной и надежной обшивки для заливки бетонного раствора — самый трудоемкий этап строительства любой лестницы из железобетона. В первую очередь необходимо создать чертеж будущей конструкции, определить ее месторасположение и расчетные нагрузки. На основании подготовленного проекта следует подсчитать количество основных и расходных материалов, приготовить заранее необходимые инструменты и оборудование.

Опалубка для поворотных ступеней

В первую очередь приобретаются деревянные доски, ширина которых должна равняться проектной высоте ступеней. Вместо досок можно воспользоваться жестяными листами, однако они потребуют более сложных подготовительных и монтажных работ. К тому же после завершения работ и окончательного застывания бетонного раствора деревянная опалубка легче и быстрее демонтируется. Дополнительно готовят качественную влагостойкую фанеру, толщиной не менее 180 мм. Вместо фанеры можно использовать щитки деревянные, которые должны быть выполнены с максимальной геометрической точностью.

Обратите внимание!
Если планируется возводить не одну лестничную конструкцию, то перед тем как сделать опалубку для лестницы деревянные доски и другие ограждающие материалы обшивки следует заранее покрыть специальным защитным гидроизоляционным составом, чтобы они не коробились и не теряли форму от повышенной влажности и значительного давления.

Процесс сборки

Каркас бетонной лестницы

До того как сделать опалубку для лестницы следует:

  • проверить качество и несущую способность опорного монолитного перекрытия, которое должно набрать 80 % прочности на момент проведения работ по обустройству лестничного марша;
  • забетонировать и максимально выровнять стены и перегородки лестничной клетки, сформировать специальные ниши, на которые будет опираться промежуточная площадка;
  • выполнить подготовительные мероприятия, которые обеспечат технологическую безопасность рабочего процесса.

Опалубка лестничных ступеней

Для скрепления всех элементов конструкции специалисты рекомендуют использовать саморезы, которые позволяют быстро разобрать все элементы, не разрушая целостность каркаса.

Обратите внимание!
Перед заливкой бетонного раствора деревянные доски дополнительно фиксируют длинной рейкой из дерева, закрепляемой к лестничному спуску. Такой прием позволяет избежать изгибания основы. Если марши имеют по проекту широкие размеры, доски дополнительно укрепляют еще и упорными деревянными брусками, которые монтируют по вертикали и горизонтали каркаса.

Дополнительное укрепление опалубки

В процессе проведения работ тщательно контролируют плотность сопряжения фанерных листов между собой, соблюдение проектных наклонов, геометрических размеров и уровней плоскости. Обязательно проверяют надежность фиксации листов фанеры и деревянных элементов, правильность закрепления и расположения закладных деталей, четкость положения разбивочных осей по вертикалям и в плане. Для проведения контроля всех этапов обустройства опалубки используют различные виды измерительных инструментов: отвес строительный, рулетку, нивелир и линейку строительную металлическую.

Опалубка с формированием ступеней

Обратите внимание!
Демонтаж опалубки при пролете до 5 м погонных можно производить после достижения бетонным раствором расчетной прочности в 70%.

Рекомендуем:

Видео

Строительство монолитной бетонной лестницы от А до Я:

stroysvoimirukami.ru

Как сделать опалубку для лестницы – пошаговое описание процесса с видео

Большой и просторный дом с несколькими этажами обязательно нуждается в лестнице. Надёжное монолитное строение из бетона будет хорошим выбором, которое прослужит десятилетия. Для постройки этой конструкции необходимо возведение дополнительного сооружения, называемое опалубкой. Как сделать опалубку для лестницы – достаточно запастись терпением, ознакомится с технологическими этапами и основными правилами.

Опалубка для лестницы с поворотом и забежными ступенями

Общие сведения о монолитных лестницах и опалубке

Главная особенность монолитных лестниц состоит в том, что они не имеют технологических или вспомогательных швов, способных ослабить конструкцию. Кроме этого, заливка осуществляется всего один раз.

Подобная технология позволяет применять эти лестницы как внутри помещений, так и снаружи. Обладая очевидными достоинствами , они имеют свои недостатки:

  • Большой вес, который требует крепкого основания.
  • Трудоёмкий процесс изготовления, который будет описан ниже.
  • Необходимость проведения влажных работ.

Всё это надо обязательно учитывать, чтобы правильно подойти к решению вопроса, как сделать опалубку для монолитной лестницы, которая по своей сути представляет собой каркас для отливки конструкций из бетона.

Материалы и инструмент

Чтобы сделать опалубку для лестницы обычно используются следующие материалы, приобрести которые не составят труда:

  • Доска обрезная 35-30 мм.
  • Фанера, устойчивая к воздействию влаги, толщиной 20 мм.
  • Арматура толщиной 12 мм.
  • Брус сечением 50 * 150 или 100 * 100 мм.

А также саморезы, дюбеля, усиленные металлические уголки, вязальная проволока. Из инструмента будет необходим строительный уровень, отвес, шуруповёрт, электрический лобзик, молоток и крючок для вязания.

Монтаж опалубки и заливка бетоном

Чтобы лучше понять процедуру изготовления опалубки необходимо знать её основные элементы. К ним относится:

  • Брусья, связывающие всю конструкцию между собой в единое целое.
  • Брусья, формирующие ступени лестницы, согласно разработанного чертежа.
  • Фанера, вырезанная в соответствии с заданными размерами, которая служит бортами для будущих ступеней.

Важно! Каждый элемент опалубки должен быть сделан в соответствии с чертежом, тщательно подогнан и обработан. Запрещается наличие щелей, острых краёв или впадин.

Соблюдение всех этапов монтажа позволит сделать избежать ошибок или просчётов. Для крепления необходимо использовать только саморезы, так как гвозди во время демонтажа извлекать очень трудно.

Установка опалубки для одномаршевой лестницы между стен

Последовательность действий, которая поможет ответить, как правильно сделать опалубку для лестницы:

  • Место проведения работ необходимо оградить. Для этого можно создать ограждение из остатка досок. А также создать необходимое освещение.
  • На основании подготовленного чертежа необходимо выполнить разметку на стенах, вдоль которых будет располагаться лестница. Лучше всего для этих целей подходит маркер. Разметка должна учитывать не только габарит бетонной конструкции, но и толщину будущей облицовки, толщину чистового пола верхнего и нижнего этажей.
  • По разметке устанавливают направляющие для опалубки. Для этого используют обрезную доску Направляющие закрепляются к стене (если она рядом с маршем) и дополнительно фиксируются стойками из бруса. После чего вся конструкция укрепляется распорками и саморезами.

Важно! Устанавливая направляющие необходимо учитывать толщину опалубки, чтобы не изменить размеры лестницы.

  • На торцы направляющих укладывается фанера, из неё же делается отбортовка. В результате получается короб будущей опалубки.
  • Готовое сооружение хорошо фиксируется распорками из бруса и скрепляется саморезами.
  • Все элементы тщательно шлифуются и подгоняются.
  • После подготовки короба начинается армирование будущей лестницы. Для этого арматурные пруты забиваются в стену, и перпендикулярно, образуя ячейки 150 на 200 мм. Для связки прутьев между собой применяется вязальная проволока, которая крепится с помощью крючка.
  • Завершив обвязку начинается подготовка опалубки ступеней лестницы. Для этого используется брус и усиленные металлические уголки, которыми он крепится к бортам опалубки или к стене.

Важно! На этапе монтажа опалубки для ступеней важно постоянно проверять вертикаль и горизонталь с помощью уровня. Ошибка на этом этапе может оказаться трудно исправимой при последующей отделке.

  • После завершения монтажа лестницу можно заливать бетоном. Процесс начинается с нижней ступени и продвигается вверх. В процессе заливки бетон постоянно утрамбовывают для удаления пустот.

Опалубка для винтовой лестницы с забежными ступенями

Для подготовки опалубки двухмаршевой конструкции или марша с забежными ступенями используются те же принципы. Отличие состоит в двух характерных особенностях:

  • Более скрупулезном монтаже опалубки ступеней, которые необходимо индивидуально подгонять в соответствии с чертежом.
  • Значительном весе всей конструкции, опалубка для которой должна быть неподвижной. Для фиксации используют заготовленный брус, который располагается на расстоянии не более 60 см друг от друга. Расчет нагрузки можно сделать, зная, что 3 метра бруса свободно удерживают до 150 кг веса.

Понять процесс лучше всего можно, если посмотреть как сделать опалубку для лестницы, видео которое находится ниже. Оно хорошо демонстрирует, как должна выглядеть опалубка для конструкции с двумя маршами и забежными ступенями.

Готовая монолитная лестница с забежными ступенями

Опалубка для наружных лестниц

После завершения внутренних работ по монтажу лестницы, часто бывает очень удобно сделать сразу наружную лестницу, как правило, на входе в дом.

Особых хитростей как сделать опалубку для лестницы крыльца, можно сказать, нет.

Рекомендуется использовать следующие рекомендации:

  • Материалы выбираются с повышенной влаго и морозоустойчивостью. Сама опалубка монтируется только на подготовленное основание.
  • Толщина досок и бруса такая же, как и для внутренних работ.
  • Не меняются требования к жесткости конструкции.
  • Арматура укладывается, повторяя формы ступеней, с шагом 15-20 см. После укладки обязательно связывается или сваривается.

Опалубка для крыльца дома

Изготовление опалубки, как и большинство строительных работ, достаточно легкое дело для простых конструкций, и очень трудоёмкое для сложных поворотных конструкций. Аккуратность и точность подготовки будет гарантией крепкой и красивой лестницы.

Вконтакте

Facebook

Twitter

Google+

lestnitsahouse.ru
