Содержание

из каких частей состоит крыша

Кровля является неотъемлемым элементом каждого дома. Приступая к строительству, ремонту или даже обычному обслуживанию, многие владельцы частных домов удивляются – насколько, оказывается, сложную систему, состоящую из множества разнообразных компонентов, представляет обычная крыша. Поэтому, прежде чем начать работу, следует разобраться с каждой из составных частей и их назначением. Перечислим наиболее распространенные элементы кровли, которые встречаются в большинстве случаев.

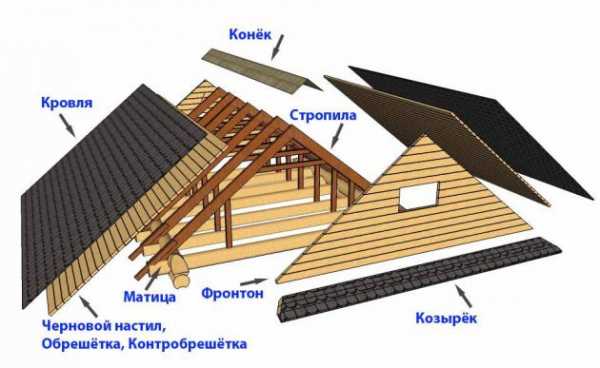

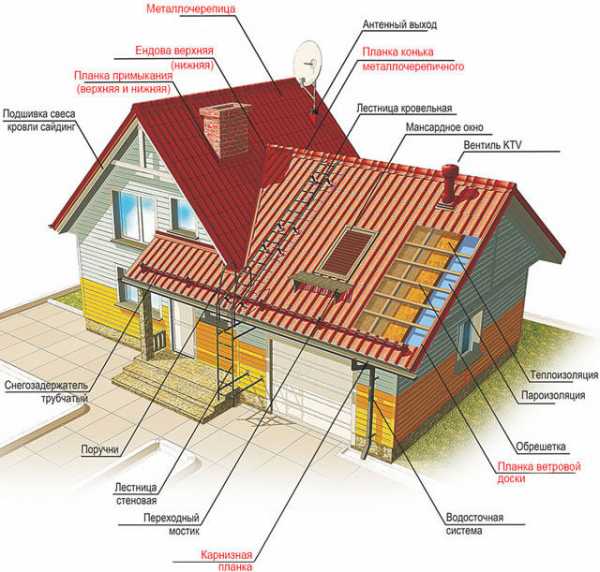

Элементы кровли

Обычно кровля состоит из следующих элементов:

  • конек;
  • черновой настил;
  • контробрешетка;
  • обрешетка;
  • стропильная система;
  • стойка стропильной фермы;
  • ригель;
  • матица;
  • кобылка;
  • свес крыши.

Кровля может иметь и иную схему. Иногда встречаются дополнительные элементы, а некоторые крыши построены по упрощенной схеме. Но обычно все эти компоненты используются при строительстве. Теперь расскажем о каждом из них подробнее.

Из чего состоит кровля – : .

Конек

Коньком является самый верхний элемент, закрывающий стык между скатами крыши. Чаще всего встречается на двухскатных крышах. Но иногда его можно увидеть и на более сложных четырехскатных.

Он может быть изготовлен из различных материалов, в зависимости от основного материала кровли – металлочерепицы, шифера, профлиста, ондулина и других материалов.

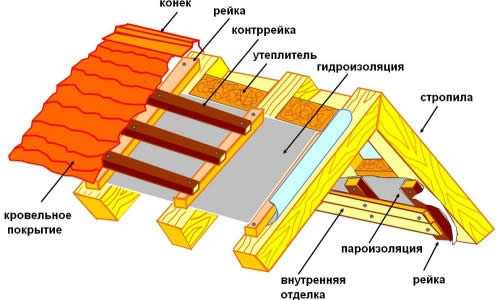

Черновой настил

Представляет из себя основание, на которое укладывается гидроизоляционный материал – чаще всего черепица. При использовании шифера и профлиста некоторые строители предпочитают отказаться от него, чтобы сократить время работ, уменьшить нагрузку на стропила, а заодно снизить расходы на закупку строительных материалов.

Укладывается черновой настил прямо на стропила. Обычно изготавливается из толстой фанеры, ДВП, ДСП или досок.

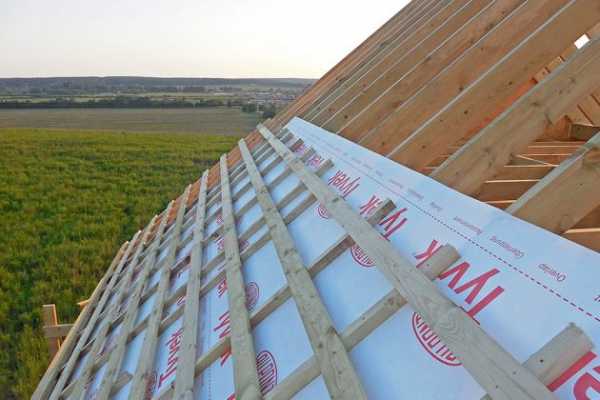

Контробрешетка и обрешетка

Контробрешетка устанавливается на черновой настил. Бруски, формирующие ее, укладываются поперек крыши. Ее главным назначением является обеспечение вентиляции всего подкровельного пространства – между кровлей и обрешеткой.

Монтаж обрешетки производится поверх контробрешетки. Бруски укладываются вдоль крыши. На обрешетку укладывается и фиксируется сама кровля. Таким образом, обрешетка принимает весь вес покрытия, передает на контробрешетку, которая, в свою очередь, передает нагрузку стропилам.

Перпендикулярное расположение деревянных брусков, из которых изготавливаются обрешетка и контробрешетка, позволяет обеспечить максимально равномерное распределение нагрузки.

Если в качестве основного кровельного материала используется ондулин или рубероид, это значительно упрощает процесс. Укладка производится прямо поверх чернового настила – промежуточные элементы покрытия кровли не являются необходимыми.

Из чего состоит кровля – : .

Стропильная система и сопутствующие элементы

Стропило — это брусок большого сечения, закрепленный под определенным углом на верхней части стены и передающий ей нагрузку от кровли.

Стойка стропильной фермы – вертикальный брусок, установленный между стропилом и матицей. Его основным назначением является частичное снятие нагрузки со стропил, а также организация стен мансарды.

Ригель – доска, соединяющие парные стропила в нижней части. Благодаря ей увеличивается жесткость стропильной фермы.

Кобылка – доска, которая удлиняет стропило (а точнее — стропильную ногу), позволяя организовать свес крыши.

Стропильная система состоит из всех вышеперечисленных элементов. Она представляет треугольную ферму, не только передающую нагрузку от кровли, снега и прочего на стену, но и противостоящую ветру.

Высота треугольника, образованного стропильной системой, зависит от интенсивности ветров и обильности снегопадов в регионе. Чем сильнее ветра, тем ниже должен быть треугольник, чтобы снизить сопротивление. С другой стороны, большая высота позволяет облегчить удаление снега с крыши.

Сечение брусков, используемых в качестве стропил, зависит не только от типа кровли, но и от количества выпадающего за зиму снега, силы ветров. При проектировании необходимо учитывать и постоянные нагрузки, и временные – в противном случае после сильного снегопада стропила могут сломаться, что приведет к полному разрушению кровли.

Из чего состоит кровля – : .

Свес крыши – часть конструкции, выступающая за пределы внешних стен. Она позволяет снизить количество влаги, попадающей вследствие атмосферных осадков на поверхность стен. Ее длина должна составлять не менее 70-80 см.

Это наиболее распространенные элементы кровли. Зная их, каждый может представить себе стандартную крышу. Но также существует множество других элементов, которые являются желательными, а в некоторых случаях и обязательными при строительстве кровли.

Что такое проходные элементы?

Нередко у владельцев домов возникает необходимость вывести какие-то конструкции сквозь кровлю. Это может быть кабель телевизионной антенны, вентиляция, а также труба от камина, нагревательного котла или печки.

Именно в таких случаях используются специальные проходные элементы для кровли. Они изготавливаются как из металла, так и из глины, что позволяет подобрать подходящий вариант как для кровли из керамической черепицы, так и из металлочерепицы. Установка возможна во время монтажа покрытия и при ремонте. Проходные элементы для кровли обычно устанавливаются на обрешетку при помощи саморезов соответствующей длины.

Специальная, тщательно выверенная форма позволяет исключить возможность просачивания дождевой или талой воды через щели, обычно образующиеся при соединении элементов различных очертаний.

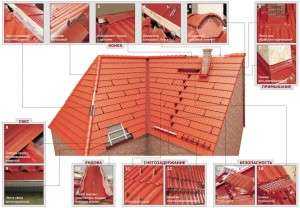

Что нужно знать об элементах безопасности кровли?

Конечно, если говорить про устройство крыши, то необходимо упомянуть и про элементы безопасности кровли.

В первую очередь сюда принято относить:

  • лестницы;
  • ограждения;
  • снегозадержатели;
  • переходные мостики.

Из чего состоит кровля – : .

Начать стоит со снегозадержателей – по мнению многих специалистов, именно они являются наиболее важным элементом безопасности. Их назначение – исключить возможность незапланированного схода наледи и снега с крыши. Особенно актуальна эта проблема для нашей страны, большая часть регионов которой расположена в довольно сложных климатических поясах. Обильные снегопады, значительные суточные перепады температур приводят зачастую к весьма неприятным последствиям.

За несколько сильных снегопадов, чередующихся с теплыми, солнечными днями и холодными ночами, на крыше может образоваться смесь из снега и льда весом в несколько тонн. Нередко под своим весом эта масса соскальзывает с кровли, особенно если в качестве основного покрытия используется ондулин, рубероид без присыпки, профлист или металлочерепица.

Снежно-ледяная глыба может разбить автомобиль, а при падении на человека в лучшем случае его ждут переломы. Снегозадержатели, изготовленные в форме сетки, планок или трубок, не позволяют снегу сходить с кровли.

Ограждения необходимы, чтобы обеспечить безопасность человека, поднявшегося на крышу. Если владельцу дома нужно удалить снег, поправить антенну или выполнить другую работу, всегда остается риск, что он упадет – из-за головокружения или порыва ветра. Но ограждение позволяет практически полностью исключить подобную опасность.

Чтобы легко перемещаться по крыше, поднявшись на нее по приставной лестнице, нанося минимальное повреждение мягкой кровле, устанавливаются специальные лестницы. Они позволяют легко подняться на конек, в то же время распределяя нагрузку от тела человека по значительной площади, предотвращая повреждение кровельного материала.

Наконец, переходные мостики. Они представляют из себя профиль с зубчиками, изготовленный из листового металла. Особая форма позволяет исключить возможность забивания мостиков снегом. Установленные вдоль крыши, они дают возможность легко добраться до нужного места, не только распределяя нагрузку по всей своей площади, но и снижая риск соскальзывания.

Как видите, обычная кровля имеет значительно более сложную схему, чем может показаться на первый взгляд. Но все-таки, изучив различные элементы, их расположение и назначение, каждый читатель сможет легко разобраться с ее устройством. Это значительно упростит ремонт, а при необходимости и проектирование новой крыши.

Автор: Михаил Росс, инженер-строитель,
специально для xFasad.ru

Полезное видео об элементах кровли

xfasad.ru

названия частей, конструктивное строение кровли, из каких элементов состоит

Содержание:

Одним из этапов проектирования дома является определение конструкции крыши и вида кровельного покрытия. Большое значение при этом имеет дизайн строения, его назначение и конструктивные особенности. Однако наличие того или иного элемента кровли, материал для его изготовления и вид крыши зависит от множества других факторов. В частности речь идет о климатических условиях, географическом положении и степени капитальности. К примеру, крыша бани или хозяйственной постройки имеет конструкцию, отличную от крыши дома. Для частного застройщика очень важно знать, из каких элементов состоит крыша.

Из чего состоит кровля – : .

В целом крыша состоит из следующих частей:

  • Стропильный каркас.
  • Обрешетка.
  • Защитная часть или кровля.
  • Дополнительные горизонтально расположенные части: конек, ендова или разжелобок.
  • Наклонные поверхности: скаты и ребра.
  • Водосточные желоба по нижнему краю скатов для отвода талых и дождевых вод.

Конструктивные особенности крыши

Перед началом строительства крыши необходимо тщательно изучить строение крыши и непосредственно кровли. Ни одно цивилизованное строение невозможно представить без верхнего перекрытия, которое может быть двух видов:

  • Потолочное или чердачное перекрытие защищает строение от потерь тепла.
  • Крыша защищает весь дом от различных природных явлений, таких как ветер, солнце и осадки.

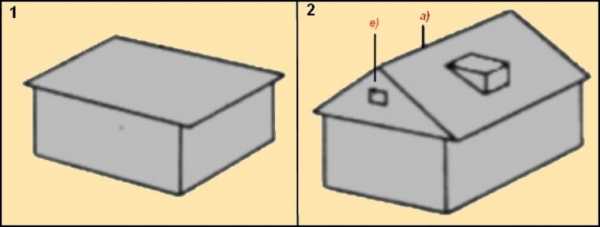

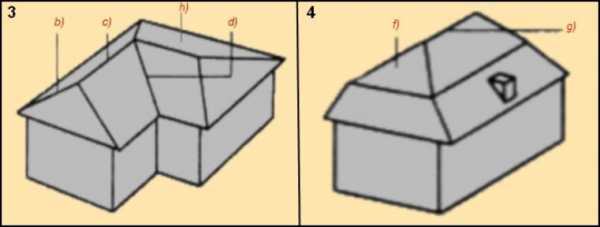

Названия элементов и частей кровли

Все конструктивные элементы крыши предназначены для выполнения своей функции:

  • Скат – главный элемент, представляющий собой наклонную плоскость, по которой осадки беспрепятственно отводятся с кровли. В какой-то степени скат гарантирует водонепроницаемость крыши.
  • Ребра – выступающие углы в местах пересечения скатов.
  • Ендова – внутренний угол, также образующийся при пересечении скатов.
  • Спуск – нижняя часть ската.
  • Капельник – низ спуска, предназначенный для защиты карниза и стены от воды.
  • Карнизный свес – часть ската, расположенная горизонтально за плоскостью наружной стены.
  • Фронтальный свес – часть ската, выступающая за фронтон.
  • Желоб – элемент крыши, в котором собирается талая и дождевая вода. Располагается вдоль горизонтальной нижней кромки ската.

Собранная вода отводится по водосточной трубе, которая может располагаться у внешних стен здания (наружный водосток) или внутри стен (внутренний водосток). Второй вариант чаще всего используют при обустройстве плоской кровли.

Из чего состоит кровля – : .

Строения небольшой высоты и незначительной площади можно строить без водосточной системы, в этом случае вода со скатов стекает непосредственно на землю.

Используемое кровельное покрытие может укладываться вдоль ската или поперек него. Соединение листов может выполняться внахлест или в замок.

Большое значение имеет угол наклона скатов, который может выражаться в градусах или процентах. Уклон не позволяет осадкам собираться на крыше в большом количестве, особенно это относится к снежной массе. Это препятствует преждевременной деформации кровельного покрытия и продлевает срок его службы. По этому показателю определяют вид кровельного материала, соответствующие элементы крыши дома и способ водоотведения.

Геометрия строения крыши

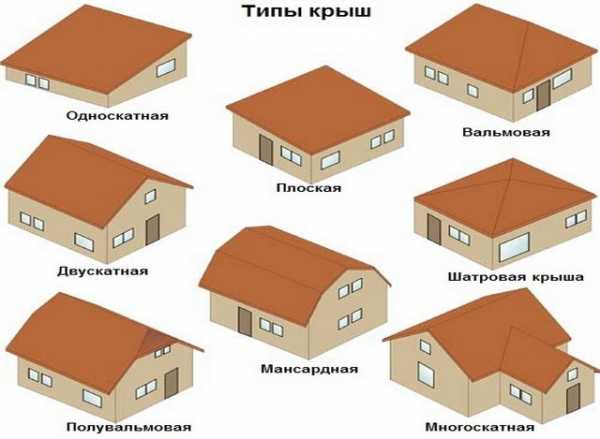

Форма крыши может иметь различную геометрию, которая в большинстве случаев определяется видом строения:

  • Крыша с одним скатом возводится над простыми строениями, например, баней, туалетом или беседкой, или постройками, примыкающими одной стороной к основному зданию. Такой вид кровли не требует большого количества материалов, но характеризуется долгим сроком эксплуатации.
  • Двухскатная или щипцовая крыша состоит из двух скатов, имеющих определенный уклон. Треугольник, образуемый скатами, называют щипцом или фронтоном. Такая крыша пользуется огромной популярностью, возводится над многоэтажными домами и коттеджами.
  • Крыша с четырьмя скатами может быть вальмовой или шатровой, используется при строительстве дачных домов.
  • Крыша в виде купола является одним из самых старых видов, чаще всего такой вариант встречается над гостиницами или павильонами.
  • Мансардная крыша является разновидностью двускатной конструкции.
  • Сводчатые крыши используются в качестве перекрытий над промышленными или общественными зданиями прямоугольной формы.
  • Коническая крыша лучше всего смотрится над зданиями круглой формы.
  • Крыша в форме пирамиды возводится над квадратными или многоугольными строениями.

Из чего состоит кровля – : .

Кроме этого крыши могут быть чердачными и бесчердачными. В первом случае чердак может быть холодным или утепленными. Крыша без чердака служит перекрытием верхнего этажа здания, при этом допускается полная или частичная вентиляция, а также ее отсутствие.

Климатические условия местности во многом определяют угол наклона скатов конструктивные особенности крыши. В районах с преобладанием температуры воздуха выше ноля градусов крыша над домом может иметь небольшой уклон. В регионах, характеризующихся сильной ветреностью, лучше строить дома с пологими крышами. Там, где большую часть года холодно, а осадков выпадает большое количество, скат должен быть крутым, а свес маленьким. В этом случае осадки будут беспрепятственно скатываться с крыши.

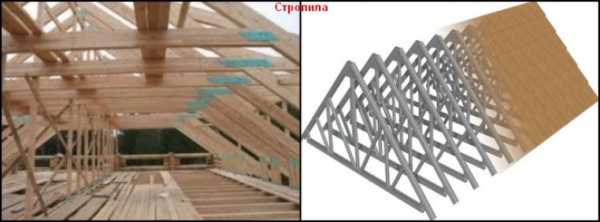

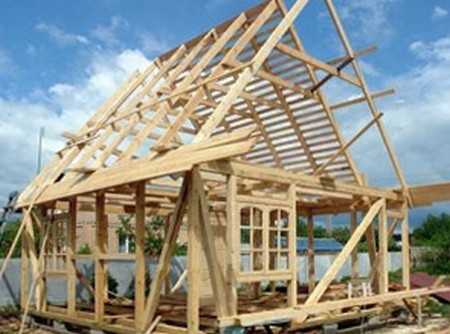

Стропильная система

Основанием крыши любого типа служит стропильная система, для изготовления которой в большинстве случаев используют доски или деревянные бруски. На эту конструкцию ложится вес кровли, поэтому для работы лучше выбирать высококачественную древесину, на которой нет большого количества сучков, трещин и гнили. Чаще всего стропильный каркас возводится из древесины хвойных пород. Предварительно пиломатериал тщательно просушивают. Иногда для работы используют бревна, но на высоте с таким материалом работать неудобно из-за его тяжести.

Опорой для стропилин служит мауэрлат, для его изготовления необходимо брать брус сечением 10*10 см или бревно, стесав перед укладкой его нижнюю часть. В домах из бруса или бревен в качестве этого элемента используется верхний венец коробки дома. Мауэрлат предназначен для распределения нагрузки на несущие стены дома.

Из чего состоит кровля – : .

Рассчитывать сечение стропильных ног нужно очень внимательно с учетом нескольких критериев:

  • Нагрузка от кровли и снежной массы.
  • Расстояние между стропилинами.
  • Параметры пролета.
  • Угол наклона скатов.

Выделяют два вида стропильной системы: висячая и наслонная. В первом случае стропильные ноги опираются на наружные стены здания, второй вид подразумевает установку дополнительных опор на внутренних несущих стенах, перегородках или колоннах.

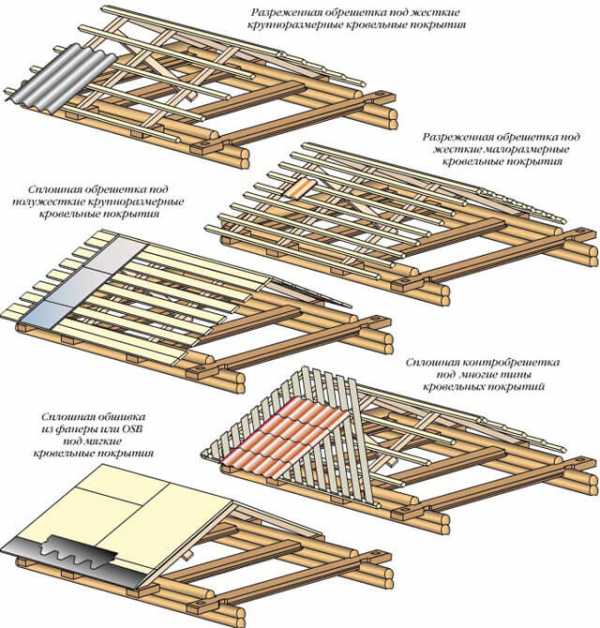

Обрешетка крыши

Назначение обрешетки – основание для кровельного материала, которое не позволяет ему прогибаться и деформироваться. Для некоторых покрытий делают сплошную обрешетку, но в большинстве случаев между элементами оставляют определенное расстояние в зависимости от кровельного материала.

Из чего состоит кровля – : .

Изготовление обрешетки необходимо выполнять по следующим правилам:

  • Все элементы должны быть надежно зафиксированы на стропильном каркасе.
  • Соединение элементов над стропилинами располагают в шахматном порядке.
  • Сплошное основание лучше всего применять под рулонные кровельные материалы или плоские асбестоцементные плитки.
  • На разреженную обрешетку укладывают асбестоцементные листы, черепицу и тонколистовую сталь.
  • Шаг между элементами обрешетки, независимо от материала, должен иметь одинаковое значение по всей крыше.

Назначение и необходимость элементов конструкции

Независимо от степени сложности крыши, каждый элемент предназначен для выполнения своей функции. Строение кровли, форма и конструкция крыши определяется на одном из этапов проектирования дома или при составлении плана ремонтных работ.

Надежность и долговечность крыши зависит от правильной установки всех составляющих, включая основные части, кровельный материал, места примыкания к дополнительным элементам крыши. Покрытие для кровли станет хорошей защитой стропильной системы и всего строения только при условии приобретения кровли и дополнительной фурнитуры от одного производителя. В этом случае монтажные работы будут выполнены без лишних сложностей.

Составлять проект любого строения, особенно жилых домов, должен грамотный специалист. Этим могут заниматься только частные архитекторы или проектировщики, имеющие специальное разрешение. В готовом проекте содержится план дома, крыши с указанием всех узлов и деталей конструкции. Непосредственно строительством также должны заниматься профессиональные мастера, так как они знают названия частей крыши, их назначение и правильное расположение, выполнят работу на высшем уровне и в короткие сроки, а также предоставят гарантию.



kryshadoma.com

обстоятельная информация о ее основных составляющих

Выбор кровельного материала и конструкция крыши производится во время разработки проекта строения. Все это зависит от дизайна здания, его конструкции и назначения. Элементы кровли, материалы для устройства, выбор вида крыши зависят от многих факторов. Прежде всего это климатические и географические условия, архитектурные требованиями к строению и степень капитальности здания. Конструкция крыши у бани или какого-нибудь хозяйственного строения может быть совершенно иной, чем у жилого дома.

Основных элементов у крыши три: стропила, обрешетка и защитная часть, то есть кровля. Горизонтальные части называются разжелобок, конек и ендова. В качестве наклонных поверхностей выступают скаты и ребра. Для обеспечения стока у нижнего края ската иногда используются желоба.

Теперь рассмотрим, из чего состоит крыша и ее защитное покрытие – кровля.

Известно, что все здания имеют хоть какое-то верхнее перекрытие, причем у цивилизованных строений оно бывает двух видов:

  • Чердачное (или верхнее) перекрытие. Служит для защиты от охлаждения.
  • Крыша. Обеспечивает защиту всего здания от атмосферных осадков, солнца и ветра.
Из чего состоит кровля – : .

Конструктивные элементы крыши

Основные элементы кровли:

  • Один из главных элементов – это скат – так называемая система наклонных плоскостей, которая способствует беспроблемному выводу водных осадков с кровли. Можно сказать, что он обеспечивает ее водонепроницаемость.
  • Ребра – это выступающие углы, которые появляются из-за пересечения скатов.
  • Ендова, или разжелобок – это внутренние углы, образующиеся в местах пересечения двух скатов. Один из главных конструктивных элементов.
  • Спуск – так называется нижняя часть ската.
  • Капельник – а это нижняя часть спуска, которая защищает карниз и стену от попадания воды.
  • За краем наружных стен строения выступает горизонтальная часть ската, которая называется карнизный свес.
  • Есть еще и фронтальный свес, которым называют наклонную часть ската.
  • У обреза ската обязательно делается желоб – место для сбора талой и дождевой воды.
Из чего состоит кровля – : .

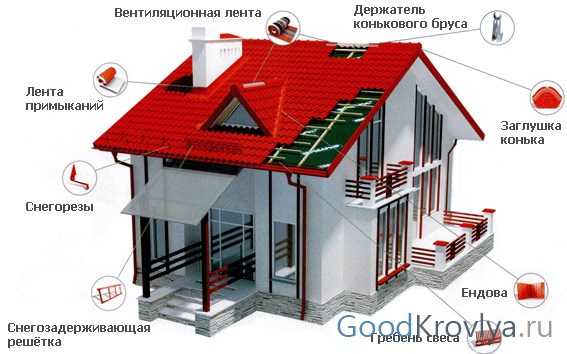

Доборные элементы кровли

Собранная желобами жидкость отводится и сбрасывается вниз при помощи водоспуска, который бывает двух видов:

  • наружный, при котором водосточные трубы устанавливаются у внешней стены здания;
  • внутренний – водосточные трубы монтируются внутри стен, чаще всего используется, если установлена плоская кровля.

Однако желоба и водоспуски можно не использовать, если высота здания небольшая, а площадь конструкции маленькая. Вода будет падать с обреза крыши прямо на землю.

Кровельные элементы укладываются в продольном или поперечном направлении. Листы кровельной стали соединяют в замок, а все остальные покрытия – внахлестку.

Из чего состоит кровля – : .

График, помогающий выбрать материал для покрытия и тип водоотвода в зависимости от уклона кровли.

Важным параметром кровли является уклон, который защищает крышу от скопления атмосферных осадков, особенно снега. Выражается он преимущественно в градусах, но на чертежах можно встретить и уклон в процентах. От этого показателя зависит материал для покрытия и способ отвода влаги с крыши.

Наверняка для некоторых непосвященных в строительство людей будет сюрпризом, насколько много существуют различных геометрических форм крыши. Разумеется, каждая из них используется для определенного вида строений:

  • Односкатная крыша. Используется для достаточно простых строений, на которых нет водосточных труб и сбрасывания снега. Также она оптимальная для тех построек, которые примыкают продольной стороной к более крупному зданию. Незаменима для вспомогательных строений: бань, туалетов, беседок и т. д. Самый простой вид кровли, не требующий большого количества материала, но при всем этом один из самых долговечных.
  • Двускатная, или щипцовая. Это конструкция из наклонных двух скатов. Пространство треугольной формы между скатами называется щипцами или фронтонами. Один из самых популярных видов крыш, использующийся при возведении домов, коттеджей и зданий с небольшим количеством этажей.
Из чего состоит кровля – : .

Крыши бывают разные, что показывает данный рисунок. Не бывает трехскатной крыши. Наиболее оригинально смотрится коническая щипцовая конструкция

  • Четырехскатная. Подразделяется на вальмовую и шатровую. Используется преимущественно в сельском и дачном строительстве.
  • Купольная. Служит для перекрытия зданий. Один из самых старинных видов крыши. Часто применяется при строительстве гостиниц или павильонов.
  • Мансардная. Разновидность двускатной крыши.
  • Сводчатая. Используется для перекрытия промышленных или общественных зданий прямоугольного плана.
  • Коническая. Незаменима при строительстве зданий круглой формы.
  • Пирамидальная. «Обслуживает» здания квадратного или многоугольного плана.

Как видите, в зависимости от формы и назначения здания используется тот или иной вид крыши. Для туалета или бани использовать четырехскатную конструкцию – полная глупость, точно так же и для многоэтажных строений односкатная крыша – неподходящий вариант.

Помимо формы, крыши делятся и по своей конструкции. По этому показателю они могут быть чердачные и бесчердачные. Чердачные (раздельные) крыши в зависимости от типа здания могут утеплять или делать холодными. В совмещенных (бесчердачных) крышах несущие элементы перекрывают верхний этаж здания. Бесчердачные крыши строятся без вентиляции либо с полной или частичной вентиляцией.

Из чего состоит кровля – : .

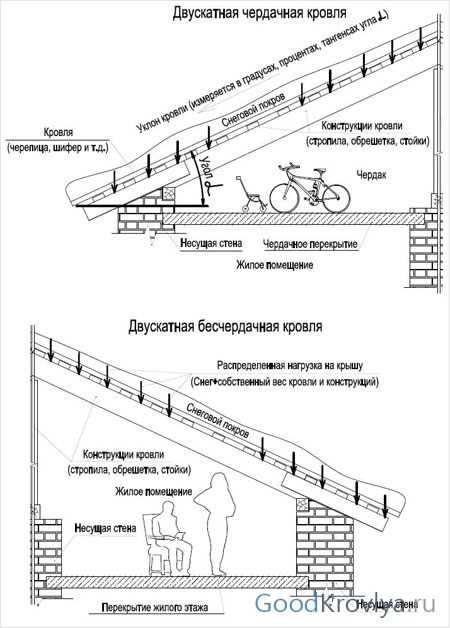

Разница между чердачной и бесчердачной крышей. В крышах без чердака нагрузку на себя принимает несущая стена.

Как мы уже упоминали, выбор формы крыши зависит от архитектурного замысла, вида кровельного материала и т. д. Много решает уклон скатов и особенности несущей конструкции. Нельзя пренебрегать и климатическими условиями. В теплых районах популярны крыши с небольшим углом наклона, а в заснеженных условиях – с крутым наклоном и маленьким свесом, чтобы снеговые осадки не задерживались на крыше. В условиях сильных ветров конструкция должна быть пологой для уменьшения парусности.

В качестве основания любой крыши используются стропила, изготовленные из деревянных досок или брусьев. Это несущая конструкция, принимающая вес кровли на себя, поэтому она всегда изготавливается из высококачественной древесины, без трещин и гнили. Материалом для изготовления стропил служат доски хвойных пород или брусья. Они должны быть отлично просушены и содержать минимальное количество сучков. Допустимо использование бревен, но они намного тяжелее.

Опорой для стропил служит мауэрлат. Это брус с сечением не менее 10х10 см или бревно, обязательно обтесанное с нижней стороны. Данный элемент предназначен также для того, чтобы нагрузка на несущие стены распределялась равномерно. В качестве мауэрлата может использоваться верхний венец сруба для строительства брусчатых и рубленых строений.

Из чего состоит кровля – : .

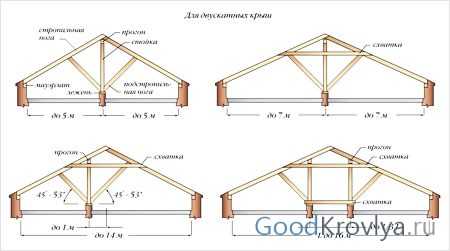

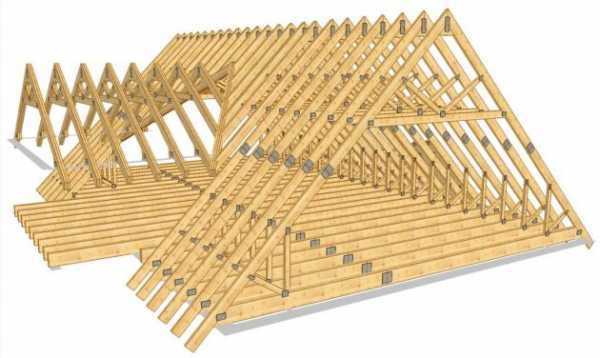

Схема стропил для двухскатной крыши. Мауэрлат в качестве опоры обязателен.

Сечение стропил рассчитывается дополнительно, и оно зависит от нескольких показателей: нагрузки, которую создает вес кровли и снеговые осадки, шага стропил, размера пролета и уклона кровли. По способу установки стропила делятся два вида: на наслонные и висячие. Первые устанавливают наклонно на опоры, в качестве которых служат наружные стены (у односкатной крыши) или внутренние с наружными (у двухскатной). Висячие стропила опираются только на стены здания. Они устанавливаются в тех строениях, где нет дополнительных опор и внутренних несущих стен.

В качестве основания для поддержания и укладки кровли применяется обрешетка. Она может быть сплошной, но чаще всего делается с некоторым шагом, который зависит от материала. Главные требования при изготовлении основания:

  • все детали должны плотно закрепляться на несущей конструкции;
  • стыки над стропилами необходимо располагать вразбежку.

Обрешетка с шагом используется, когда покрытие изготавливается из асбестоцементных листов, черепицы или тонколистовой стали.

В качестве основания может также использоваться сплошной настил, однако он подходит только для рулонного материала или плоских асбестоцементных плиток. Расстояние между досками или брусьями должно быть одинаковым по всей поверхности.

Из чего состоит кровля – : .

Обрешетка изготавливается из обрезной доски. В зависимости от типа предполагаемой кровли и конструкции крыши, может быть сплошной или разряженной.

Устройство кровли хотя и кажется сложным, однако содержит в себе элементы, каждый из которых выполняет свои функции. Очень многое зависит от конструкции всей крыши, которая разрабатывается во время проектирования здания или планирования ремонта.

Крыша вашего дома будет надежной и долговечной только тогда, когда правильно и грамотно установлены все составляющие: кровельное покрытие, ребра, коньки, водостоки, примыкания к трубам и прочие составляющие. Покупать кровлю лучше в полной комплектации, в которой есть все необходимые материалы и аксессуары, причем от одного производителя.

Из чего состоит кровля – : .

Крыша сложной конфигурации с фантазийным дизайном

Заниматься проектированием строений должны частные архитекторы или проектные бюро, так как только у них есть на это необходимое разрешение. Готовый проект дома содержит план кровли, все узлы и детали конструкции крыши. Непосредственное строительство следует доверять только профессионалам, которые выполнят качественный монтаж и предоставят гарантию на проведенные работы.

goodkrovlya.com

Из чего состоит крыша дома элементы – части кровли

Элементы крыши. Названия

Крыша – завершающий элемент в строительстве дома. От того, какой она будет, зависит тепло и уют, а также внешний вид вашего дома. Интересное архитектурное решение и надежное покрытие крыши смогут радовать вас не один десяток лет.

Какие бывают крыши

Из чего состоит кровля – : .Наиболее распространенные – плоские и скатные. Плоскими крышами обычно накрывают хозяйственные постройки типа бань, сараев, гаражей. Скатные крыши используют при строительстве жилых помещений.

Скатная крыша дает возможность использовать пространство под крышей как чердак, что дает дополнительное утепление и пространство для хозяйственных нужд. Чердачное помещение можно использовать в качестве мансарды.

Скатные крыши бывают таких видов:

  • односкатные;
  • двухскатные;
  • вальмовые;
  • полувальмовые;
  • шатровые;
  • мансардные;
  • конические.

Из чего состоит крыша

Элементы крыши:

  1. Стропила, несущая часть крыши, сборная конструкция – эти элементы являются основными частями крыши, на которые приходится нагрузка веса кровли, ветра, дождя, снега. Эта часть крыши, как правило, делается деревянной, конструкцию собирают из балок с большим сечением. Дерево подбирают качественное, новое, без трещин и дефектов.
  2. Основание крыши делается из различных материалов, которые в виде настила покрывают крышу. На основание крепится непосредственно кровля. Основание бывает в виде деревянной обрешетки, но может быть и сплошным, в зависимости от того, какой кровельный материал будет использоваться.
  3. Кровля – наружное, завершающее покрытие крыши. Кровля защищает конструкцию от осадков.

Основные части кровли

Кровля является основным завершающим покрытием крыши и состоит из множества составляющих. Основные элементы, составляющие кровлю:

  1. Скаты – наклонные плоскости, которые обеспечивают отвод осадков с крыши. Скаты – это 95% крыши. К ним предъявляется только одно требование – угол ската должен быть выбран с таким расчетом, чтобы выдерживать максимальные нагрузки.
  2. Наклонные ребра, получаются в местах соединения скатов и выглядят как выступающие углы.
  3. Коньки – горизонтальные ребра. Эти элементы призваны прикрывать щель в месте смыкания двух скатов.
  4. Разжелобки, или ендова – внутренние углы, которые образуются в места пересечения двух скатов. Эти элементы должны собираться с таким расчетом, чтобы попадающие осадки не просачивались внутрь.
  5. Капельник – нижняя часть ската, защищающая стены от попадания воды. Представляет собой планку, которая закрывает свесы от влаги и придает свесу четкую грань, завершенность формы.
  6. Горизонтальная часть ската – входит за стены строения и называется «карнизным свесом».
  7. Фронтальный свес – наклонная часть ската, выходящая за стены.
  8. Желоб для сбора и отвода осадков – расположен вдоль обреза ската. Собранная жидкость отводится от дома водосточными трубами. В месте соединения желоба и водосточной трубы монтируется водосточная воронка.

Читайте также: Можно ли по СНИП ремонтировать зимой мягкую кровлю

Материалы для покрытия кровли

Самые распространенные материалы для покрытия крыши делятся на несколько основных видов.

  1. Рулонные покрытия для кровли.

    Типы, конструкции и ос

astgift.ru

Из чего состоит крыша дома. Элементы, виды крыш, их конструкции

Из чего состоит кровля – : .

Из чего состоит крыша дома

Содержание статьи

Крыша – один из самых важнейших элементов любого здания. Без крыши невозможно себе представить любое жилое строение.

Тем не менее, собираясь самостоятельно возводить, этот самый важный элемент строения, своими руками, нужно знать из чего состоит крыша дома, её основные элементы и конструктивные особенности.

Так что же собой представляет собой крыша?

Из чего состоит крыша дома-элементы

Конструкция и основные элементы крыши это:

Стропила – конструкции, выдерживающие весь груз кровли, нападавшего снега, пролившегося дождя. В основном, делаются из балок большого сечения, сделанных из качественного дерева, без дефектов.

Основание – выглядит, как обрешетка из дерева, а иногда и представляет собой сплошную конструкцию, в зависимости от используемого материала. Именно на основание далее крепится кровля.

Из чего состоит кровля – : .
Кровля – часть крыши, расположенная в самом верху и защищающая здание или сооружение от осадков. Она же состоит из множества следующих элементов:

  •  Скаты – предназначены для стекания накопившихся осадков с крыши;
  •  Коньки – закрывают щели там, где стыкуются два ската;
  •  Наклонные ребра – представляют собой выпирающие углы в тех местах, где соединяются скаты;
  •  Ендова или специальные желобки – это, внутренние углы, которые получаются между двумя скатами;
  •  Свес карниза – часть ската, лежащая в горизонтальной плоскости, которая выходит за границу здания;
  •  Фронтальный свес – наклонённая часть ската, выступающая за стены;
  •  Капельник – элемент ската в виде планки, защищающий стены здания от влаги;
  •  Желоба для накопления и отвода осадков – как правило, сюда входят водосточные трубы и специальные воронки.

Виды крыш

Сегодня в малоэтажном строительстве наибольшей популярностью пользуются односкатные и двускатные крыши. Конструкция таких крыш достаточно проста для возведения собственными руками, не требует привлечение спецтехники для работы.

О том, как построить двухскатную крышу, было написано ранее.

Из чего состоит кровля – : .
Материалы для покрытия крыши тоже могут быть разными:

Рулонные — отличаются довольно низкой ценой и лёгким, без особых премудростей монтажом. К недостаткам можно отнести быстрое разрушение от действия осадков.

Листовые – это металлочерепица, картонно-битумные листы и шифер.

Покрытия из мембраны – относятся к новинкам. Их состав включает в себя соединения полимеров и каучука. Такие материалы «не боятся» воды, огня, пропускают пар и долго служат.

Сэндвич-панели – состоят из стальных листов с утеплителем между ними. Очень хорошо переносят температурные перепады, имеют долгий срок эксплуатации. Очень часто используются в качестве кровельных материалов различных складов, офисных зданий и т.д.
Вот такое устройство имеет крыша и ее элементы.

Оценить статью и поделиться ссылкой:

samastroyka.ru

Из чего состоит крыша? Основные элементы конструкции крыши

Чтобы читателям нашего сайта были понятны основные термины, которые, как правило, используются при проектировании и строительстве крыш и кровель, ниже приведем расшифровку главных элементов конструкции крыши.

§ Содержание:

  1. Скат
  2. Фронтон
  3. Конек
  4. Ребро
  5. Вальма
  6. Ендова
  7. Полувальма
  8. Стропила
  9. Полезные видео

Скат (рис. №1) – это наклонная часть или плоскость крыши. В прямой зависимости от уклона ската, крыши домов разделяют на следующие типы: скатные (уклон более 5%), малоуклонные (2,5-5%) и плоские (до 2,5%). Требуемый уклон определяется с учетом различных факторов, а именно: климатический район строительства, кровельный материал, архитектурные и эксплуатационные требования и пр.

Скатные крыши могут иметь различные размеры и формы. Среди основных различают односкатные рис. (№1), двускатные (рис. №2), четырехскатные или вальмовые (рис. №3) и полувальмовые крыши (рис. №4), которые предпочтительны в частном жилищном строительстве. Они могут быть как с чердаком, так и без него. Также различают складчатые, сводчатые и куполообразные крыши, которые в основном применяются в зданиях промышленного типа. В принципе даже непрофессионалу несложно понять, как выглядит, к примеру, двускатная или односкатная крыша. Но чтобы было понятнее, на рисунках мы все-таки показали визуальные примеры.

Из чего состоит кровля – : .

Фронтоном или щипцем называют завершение (как правило, треугольной формы) фасадов зданий, которое ограничено скатами по бокам (рис. №2, е).


Конек – самое верхнее горизонтальное ребро конструкции крыши. Другими словами – это самый высоко находящийся внешний угол крыши (рис. №2, а; рис. №3, c; рис. №4, g).


Ребром называют пересечения скатов, которые образуют выступающие углы (рис. №3, b).


Вальмой называют один из скатов, который частично или полностью заменяет собой фронтон (щипец). Вальмовый вариант крыши отлично подходит для построек прямоугольной формы, так как защищает фронтонную часть от внешнего влияния (рис. №3, h).

Из чего состоит кровля – : .

Ендова (или разжелобок) – входящий внутренний угол крыши. Это важный конструктивный элемент, который образуется на месте стыковки (пересечения) 2-х скатов (рис. №3, d).


Полувальмой называют наклонную грань, которая по уклону несколько укорочена со стороны конька или же торца здания (рис. №4, f).

§ Стропила или же стропильная система

Стропила – самый важный элемент крыши. Стропилами называют конструкцию специальных мощных балок, предназначенную для прямого поддержания кровли и ее элементов и передающую относительно равномерную нагрузку на несущие стены здания. Как раз тип стропильной системы и определяет количество скатов крыши угол их наклона.

Из чего состоит кровля – : .

В процессе создания стропильной системы в обязательном порядке необходимо руководствоваться конкретными требованиями, что предъявляются системой строительных нормативов и правил.

Существующие нормативы, такие как СНиПы, ГОСТы, которые требуют, чтобы элементы конструкции крыши рассчитывалась так, чтобы она смогла выдержать нагрузку 200 кг на кв. метр, в независимости от веса кровельного материала. В реальной практике в эту нагрузку включаются следующие: ветровая, снеговая нагрузки и нужный дополнительный запас прочности на различные случаи нестандартных условий эксплуатации или, например, если необходимо произвести ремонт мягкой кровли или крыши в целом.

СМ. ЕЩЕ: крыша из черепицы.

Дорогой читатель, пожалуйста, оцените статью 🙂

domikdom.ru

Из чего состоит крыша дома и ее назначение

Илья, Екатеринбург задаёт вопрос:

Добрый день! Мои родители купили загородный участок и решили построить на нем дом. Чтобы сэкономить на строительстве, большую часть работ решено было сделать самостоятельно. Поскольку с подобными работами мы ни разу не сталкивались, то первоначально стали собирать информацию о ведении строительства дома. Опираясь на полученную информацию была построена коробка здания, а теперь дело подошло к обустройству крыши. Столкнувшись с этой задачей, отец начал активный сбор данных о ее строительстве. Подскажите, пожалуйста, как строится и из чего состоит крыша дома?

Эксперт отвечает:

Из чего состоит кровля – : .

Схема общего обустройства крыши.

Занявшись строительством частного строения, уже на первоначальном этапе нужно определиться с конструкцией крыши. Кроме того, следует понимать, из чего состоят крыши дома, и знать их основные узлы. От выбора ее типа зависит функциональное назначение будущего здания.

Крыша — это верхняя часть дома, которая служит не только для защиты от погодных осадков, но и укрепляет всю конструкцию от разрушения. Они различаются по своей геометрии и виду применяемого материала. Исходя из этого, все крыши делятся на 2 основные группы: плоские и скатные.

Подготавливая проект будущего здания, особое внимание следует обратить на крышу. Материал, из которого она состоит, и типы применяемых кровельных покрытий, будут принимать на себя нагрузку всех стропильных каркасов и прочих элементов дома.

В настоящее время имеется довольно большой выбор различных вариантов, при помощи которых можно обустроить кровельное пространство. Выбор каждого из них должен быть обусловлен климатическим поясом и типом применяемых материалов. Исходя из этих требований, верхние части строения делятся по определенным признакам. Среди этих признаков можно выделить следующие параметры: форма будущей конструкции, вид несущих частей, угол наклона и количество скатов.

Несмотря на такое большое разнообразие видов кровли, все они имеют обязательные узлы, применяемые во всех конструкциях, пирог кровли и перекрытия на верхних этажах строениях. Также они должны быть снабжены мауэрлатом и стропильной системой с подпорками и подкосами. Эти части представляют собой скелет сооружения, на который будет укладываться весь остальной материал.

Стропила изготавливаются из хвойных пород древесины, поскольку она очень долговечна и имеет небольшой вес. Более того, выделяющаяся смола предотвратит преждевременное гниение дерева.

Мауэрлат — это тоже деревянный брус, но с большим сечением. Он располагается в обеих частях сооружения, сверху от несущей части стены. Мауэрлат выполняет опорную роль, на нем располагается вся стропильная система. Чтобы надежно его закрепить применяются металлические шпильки. От надежности его крепления будет зависеть устойчивость всей крыши.

Стропила служат для поддержания всей кровельной обрешетки. Они могут быть висячей или наклонной конструкции. Наклонные применяются в том случае, когда в строительстве применяются несколько опорных стен. Висячая стропильная система применяется в том случае, когда длина пролетов составляет 7 м и более.

Выше стропил устанавливается обрешетка. Чаще всего применяется сплошная или разреженная. Выбор ее типа будет зависеть от применяемой модели крыши. На ее верхней части размещается выбранный материал кровли. Это может быть ондулин, металлочерепица, шифер и др.

kryshikrovli.ru
