Гост штриховки строительных материалов – ГОСТ 2.306-68 ЕСКД. Обозначения графические материалов и правила…

ГОСТ 2.306-68 ЕСКД. Обозначения графические материалов и правила…

ГОСТ 2.306-68

Группа Т52

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ И ПРАВИЛА ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

Unified system for design documentation. Graphical designations of materials and rules for their representation



МКС 01.080.30

Дата введения 1971-01-01

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 28 мая 1968 г. N 758

Изменение N 4 принято Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол N 23 от 28 февраля 2006 г.)

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, KZ, KG, MD, RU, TJ, TM, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004]

3. (Исключен, Изм. N 4).

4. ВЗАМЕН ГОСТ 3455-59 и ГОСТ 11633-65

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 21.501-93

4

6. ИЗДАНИЕ (август 2007 г.) с Изменениями N 1, 2, 3, 4, утвержденными в августе 1980 г., сентябре 1987 г., марте 1989 г., июне 2006 г. (ИУС 11-80, 12-87, 7-89, 9-2006)

1. Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.

(Измененная редакция, Изм. N 2).

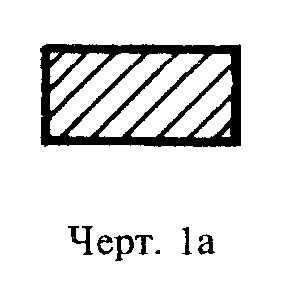

1a. Общее графическое обозначение материалов в сечениях независимо от вида материалов должно соответствовать черт.1а.

Черт.1a



(Введен дополнительно, Изм. N 1).

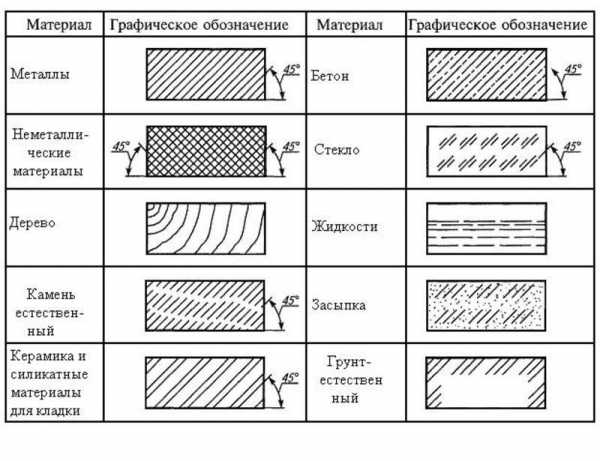

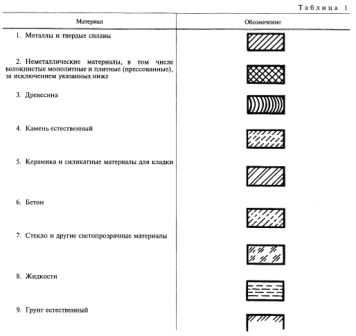

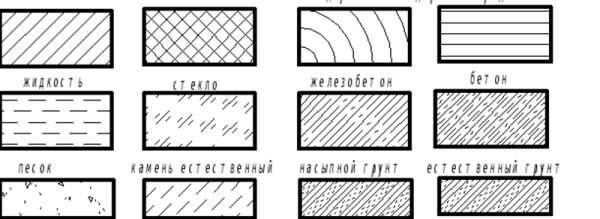

2. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл.1.

Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.

Таблица 1

Материал

Обозначение

1. Металлы и твердые сплавы

2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже

3. Древесина


4. Камень естественный


5. Керамика и силикатные материалы для кладки


6. Бетон


7. Стекло и другие светопрозрачные материалы

8. Жидкости

9. Грунт естественный


Примечания:

1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.

2. Графическое обозначение п.3 следует применять, когда нет необходимости указывать направление волокон.

3. Графическое обозначение п.5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.


(Измененная редакция, Изм. N 1, 2).

3. Устанавливают следующие обозначения сетки и засыпки из любого материала (в сечении), указанные на черт.1.

а — сетка; б — засыпка

Черт.1

4. При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл.2.

Таблица 2

Материал

Обозначения

1. Металлы

2. Сталь рифленая

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.

5. Стекло



Примечания:

1. (Исключено, Изм. N 1).

2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.

3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501.

4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

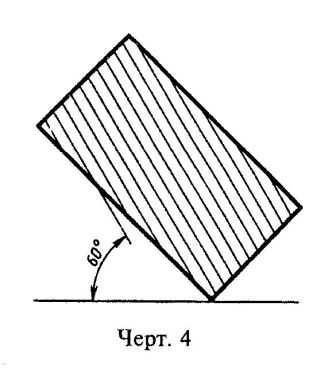

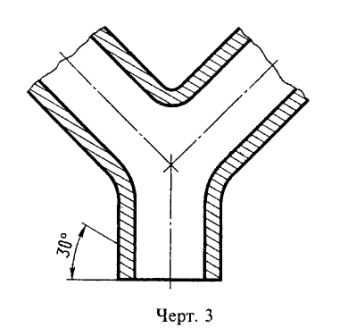

5. Наклонные параллельные линии штриховки должны проводиться под углом 45° к линии контура изображения (черт.2а) или к его оси (черт.2б), или к линиям рамки чертежа (черт.2).

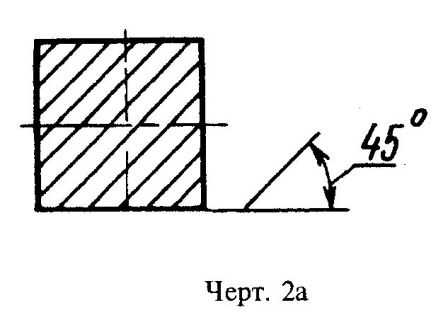

Черт.2а

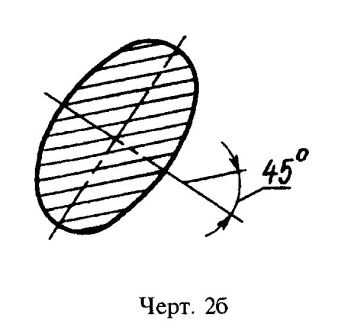

Черт.2б

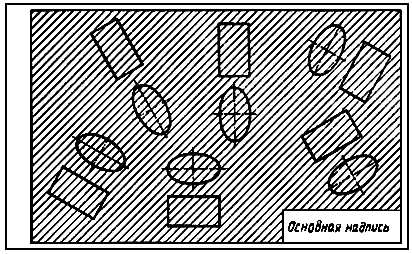

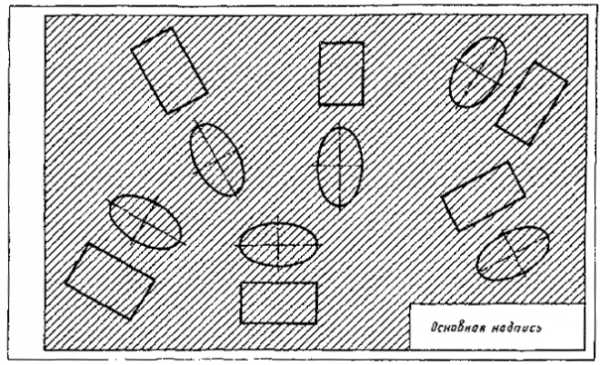

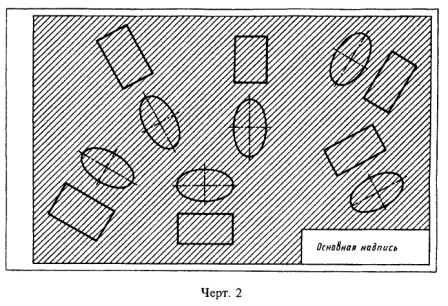

Если линии штриховки, приведенные к линиям рамки чертежа под углом 45°, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45° следует брать угол 30° или 60° (черт.3 и 4).

Черт.2

Черт.3


Черт.4


Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.

(Измененная редакция, Изм. N 1).

6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

(Измененная редакция, Изм. N 2).

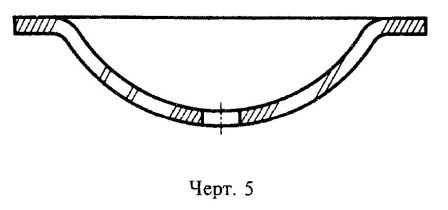

7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, допускается штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах (черт.5 и 6). Линии штриховки стекла (черт.7) следует наносить с наклоном 15-20° к линии большей стороны контура сечения.

Черт.5

Черт.6


Черт.7



(Измененная редакция, Изм. N 4).

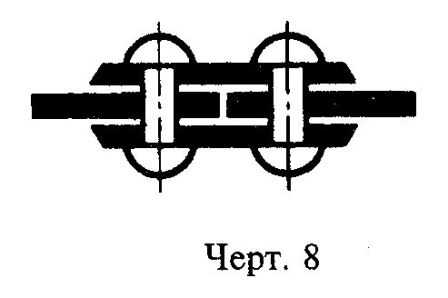

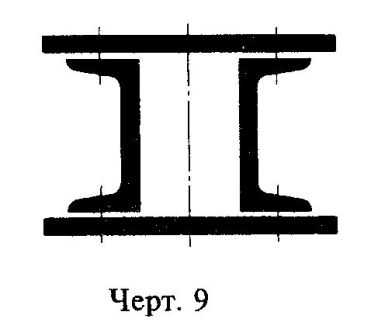

8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (черт.8, 9).

В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющую надпись на поле чертежа.

Черт.8


Черт.9

9. Обозначение, указанное в п.3 табл.1, и обозначение засыпки в сечении выполняют от руки.

(Измененная редакция, Изм. N 1).

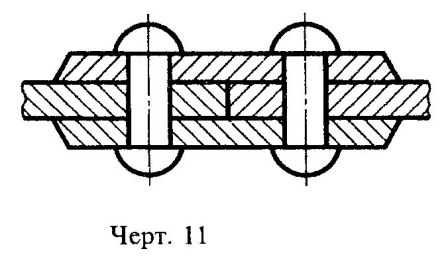

10. Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).

При штриховке «в клетку» для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (черт.10) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт.11).

Черт.10


Черт.11

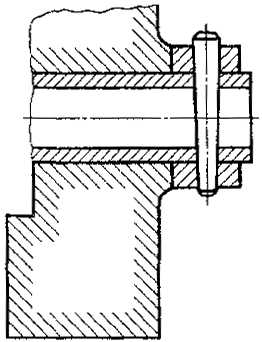

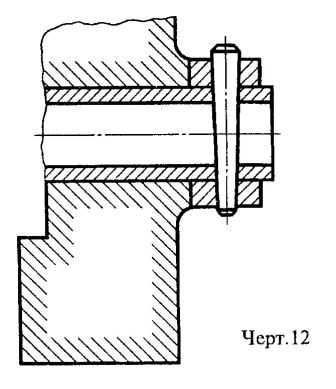

11. При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (черт.12).

Черт.12

(Измененная редакция, Изм. N 1).


Электронный текст документа

подготовлен АО «Кодекс» и сверен по:
официальное издание
Единая система конструкторской документации:
Сб. ГОСТов. — М.: Стандартинформ, 2007

docs.cntd.ru

ГОСТ 2.306-68 «ЕСКД. Обозначения графических материалов и правила их нанесения на чертежах»

ГОСТ 2.306−68 «ЕСКД. Обозначения графических материалов и правила их нанесения на чертежах»

1. Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.
(Измененная редакция, Изм. № 2).

1a. Общее графическое обозначение материалов в сечениях независимо от вида материалов должно соответствовать черт. 1а.

Черт. 1а

(Введен дополнительно, Изм. № 1).

2. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл. 1.

Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.

Примечания:

  1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.
  2. Графическое обозначение п. 3 следует применять, когда нет необходимости указывать направление волокон.
  3. Графическое обозначение п. 5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.

(Измененная редакция, Изм. № 1, 2).

3. Устанавливают следующие обозначения сетки и засыпки из любого материала (в сечении), указанные на черт. 1.

Черт. 1, a-сетка Черт. 1, б-засыпка

4. При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

Примечания:

  1. (Исключено, Изм. № 1).
  2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.
  3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501−93.
  4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

5. Наклонные параллельные линии штриховки должны проводиться под углом 45° к линии контура изображения (черт. 2а) или к его оси (черт. 2б), или к линиям рамки чертежа (черт. 2).

Черт. 2а Черт. 2б

Если линии штриховки, приведенные к линиям рамки чертежа под углом 45°, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45° следует брать угол 30° или 60° (черт. 2 и 4).

Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.
(Измененная редакция, Изм. № 1).

6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.
(Измененная редакция, Изм. № 2).

7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, допускается штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах (черт. 5 и 6). Линии штриховки стекла (черт. 7) следует наносить с наклоном 15−20° к линии большей стороны контура сечения.

(Измененная редакция, Изм. № 4).

8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (черт. 8, 9).

В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющую надпись на поле чертежа.

Черт. 8 Черт. 9

9. Обозначение, указанное в п. 3 табл. 1, и обозначение засыпки в сечении выполняют от руки.
(Измененная редакция, Изм. № 1).

10. Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).

При штриховке «в клетку» для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (черт. 10) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт. 11).

Черт. 10 Черт. 11

11. При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (черт. 12).
(Измененная редакция, Изм. № 1).

Черт. 12

www.spds.ru

ГОСТ 2.306-68 Изображения графические материалов

ГОСТ 2.306-68

(СТ СЭВ 860-78,

СТ СЭВ 6306-88)

Группа Т52

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ И ПРАВИЛА ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

Unified system for design documentation.

Graphical designations of materials and rules for their representation

Дата введения 1971-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

РАЗРАБОТЧИКИ

В.Р.Верченко, Е.А.Панфилов, Ю.И.Степанов, Я.Г.Старожилец, Б.Я.Кабаков, Л.В.Матвеев, Н.И.Ермин, В.Н.Взоров, М.Г.Арановский

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.

3. Стандарт полностью соответствует СТ СЭВ 860-78.

4. ВЗАМЕН ГОСТ 3455-59 и ГОСТ 11633-65.

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

#G0Обозначение НТД, на который дана ссылка

Номер пункта

#M12293 0 1200003565 24569 2352094781 247265662 4292033357 3918392535 2960271974 3534005200 147245405ГОСТ 21.501-93#S

4

6. ПЕРЕИЗДАНИЕ (август 1995 г.) с Изменениями N 1, 2, 3, утвержденными в августе 1980 г., сентябре 1987 г., марте 1989 г. (ИУС 11-80, 12-87, 7-89)

1. Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.

(Измененная редакция, Изм. N 2).

1a. Общее графическое обозначение материалов в сечениях независимо от вида материалов должно соответствовать черт.1а.

Черт.1a

(Введен дополнительно, Изм. N 1).

2. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл.1.

Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.

Таблица 1

#G0Материал

Обозначение

1. Металлы и твердые сплавы

2. Неметаллические материалы, в том чсле волокнистые монолитные и плитные (прессованные), за исключением указанных ниже

3. Древесина

4. Камень естественный

5. Керамика и силикатные материалы для кладки

6. Бетон

7. Стекло и другие светопрозрачные материалы

8. Жидкость

9. Грунт естественный

Примечания:

1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.

2. Графическое обозначение п.3 следует применять, когда нет необходимости указывать направление волокон.

3. Графическое обозначение п.5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.

(Измененная редакция, Изм. N 1, 2).

3. Устанавливают следующие обозначения сетки и засыпки из любого материала (в сечении), указанные на черт.1.

а — сетка; б — засыпка

Черт.1

4. При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл.2.

Таблица 2

#G0Материал

Обозначения

1. Металлы

2. Сталь рифленая

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.

5. Стекло

Примечания:

1. (Исключено, Изм. N 1).

2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.

3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по #M12293 0 1200003565 24569 2352094781 247265662 4292033357 3918392535 2960271974 3534005200 147245405ГОСТ 21.501-93#S.

4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

5. Наклонные параллельные линии штриховки должны проводиться под углом 45° к линии контура изображения (черт.2а) или к его оси (черт.2б), или к линиям рамки чертежа (черт.2).

Черт.2а

Черт.2б

Черт.2

Если линии штриховки, приведенные к линиям рамки чертежа под углом 45°, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45° следует брать угол 30° или 60° (черт.3 и 4).

Черт.3

Черт.4

Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.

(Измененная редакция, Изм. N 1).

6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

(Измененная редакция, Изм. N 2).

7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, рекомендуется штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах (черт.5 и 6). В этих случаях линии штриховки стекла (черт.7) следует наносить с наклоном 15-20° к линии большей стороны контура сечения.

Черт.5

Черт.6

Черт.7

Штриховки всех обозначений в этом случае выполняют от руки.

8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (черт.8, 9).

Черт.8

Черт.9

В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющую надпись на поле чертежа.

9. Обозначение, указанное в п.3 табл.1, и обозначение засыпки в сечении выполняют от руки.

(Измененная редакция, Изм. N 1).

10. Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).

При штриховке «в клетку» для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (черт.10) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт.11).

Черт.10

Черт.11

11. При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (черт.12).

Черт.12

(Измененная редакция, Изм. N 1).

Текст документа сверен по:

официальное издание

«Единая система конструкторской документации.

Общие правила выполнения чертежей»: Сб. ГОСТов —

М.: ИПК Издательство стандартов, 1995

8

studfiles.net

ГОСТ 2.306-68* — ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах.

ГОСТ 2.306-68

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ
МАТЕРИАЛОВ И ПРАВИЛА
ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ И ПРАВИЛА ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

Unified system for design documentation.
Graphical designations of materials and rules for their representation

ГОСТ
2.306-68

Дата введения 01.01.71

1. Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.

(Измененная редакция, Изм. № 2).

la. Общее графическое обозначение материалов в сечениях независимо от вида материалов должно соответствовать черт. 1а.

Черт. la

(Введен дополнительно, Изм. № 1).

2. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл. 1.

Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.

Таблица 1

Материал

Обозначение

1. Металлы и твердые сплавы

2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже

3. Древесина

4. Камень естественный

5. Керамика и силикатные материалы для кладки

6. Бетон

7. Стекло и другие светопрозрачные материалы

8. Жидкости

9. Грунт естественный

Примечания:

1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.

2. Графическое обозначение п. 3 следует применять, когда нет необходимости указывать направление волокон.

3. Графическое обозначение п. 5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.

(Измененная редакция, Изм. № 1, 2).

3. Устанавливают следующие обозначения сетки и засыпки из любого материала (в сечении), указанные на черт. 1.

а — сетка; б – засыпка

Черт. 1

4. При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

Таблица 2

Материал

Обозначение

1. Металлы

2. Сталь рифленая

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.

5. Стекло

Примечания:

1. (Исключено, Изм. № 1).

2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.

3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501.

4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

5. Наклонные параллельные линии штриховки должны проводиться под углом 45° к линии контура изображения (черт. 2a) или к его оси (черт. 2б), или к линиям рамки чертежа (черт. 2).

Черт. 2а

Черт. 2б

Если линии штриховки, приведенные к линиям рамки чертежа под углом 45°, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45° следует брать угол 30° или 60° (черт. 3 и 4).

Черт. 2

Черт. 3

Черт. 4

Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.

(Измененная редакция, Изм. № 1).

6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

(Измененная редакция, Изм. № 2).

7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, допускается штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах (черт. 5 и 6). Линии штриховки стекла (черт. 7) следует наносить с наклоном 15-20° к линии большей стороны контура сечения.

Черт. 5

Черт. 6

Черт. 7

(Измененная редакция, Изм. № 4)

8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (черт. 8, 9).

В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющую надпись на поле чертежа.

Черт. 8

Черт. 9

9. Обозначение, указанное в п. 3 табл. 1, и обозначение засыпки в сечении выполняют от руки.

(Измененная редакция, Изм. № 1).

10. Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).

При штриховке «в клетку» для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (черт. 10) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт. 11).

Черт. 10

Черт. 11

11. При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (черт. 12).

(Измененная редакция, Изм. № 1).

Черт. 12

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

РАЗРАБОТЧИКИ

В.Р. Верченко, Е.А. Панфилов, Ю.И. Степанов, Я.Г. Старожилец, Б.Я. Кабаков, Л.В. Матвеев, Н.И. Ермин, В.Н. Взоров, М.Г. Арановский

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.

3. (Исключен, Изм. № 4)

4. Взамен ГОСТ 3455-59 и ГОСТ 11633-65

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 21.501-93

4

6. ИЗДАНИЕ (апрель 2000 г.) с Изменениями № 1, 2, 3, утвержденными в августе 1980 г., сентябре 1987 г., марте 1989 г. (ИУС 11-80, 12-87, 7-89)

snipov.net

ГОСТ 2.306-68* «ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах»

ГОСТ 2.306-68

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ
МАТЕРИАЛОВ И ПРАВИЛА
ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ И ПРАВИЛА ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

Unified system for design documentation.
Graphical designations of materials and rules for their representation

ГОСТ
2.306-68

Дата введения 01.01.71

1. Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.

(Измененная редакция, Изм. № 2).

la. Общее графическое обозначение материалов в сечениях независимо от вида материалов должно соответствовать черт. 1а.

Черт. la

(Введен дополнительно, Изм. № 1).

2. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл. 1.

Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.

Таблица 1

Материал

Обозначение

1. Металлы и твердые сплавы

2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже

3. Древесина

4. Камень естественный

5. Керамика и силикатные материалы для кладки

6. Бетон

7. Стекло и другие светопрозрачные материалы

8. Жидкости

9. Грунт естественный

Примечания:

1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.

2. Графическое обозначение п. 3 следует применять, когда нет необходимости указывать направление волокон.

3. Графическое обозначение п. 5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.

(Измененная редакция, Изм. № 1, 2).

3. Устанавливают следующие обозначения сетки и засыпки из любого материала (в сечении), указанные на черт. 1.

а — сетка; б – засыпка

Черт. 1

4. При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

Таблица 2

Материал

Обозначение

1. Металлы

2. Сталь рифленая

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.

5. Стекло

Примечания:

1. (Исключено, Изм. № 1).

2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.

3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501.

4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

5. Наклонные параллельные линии штриховки должны проводиться под углом 45° к линии контура изображения (черт. 2a) или к его оси (черт. 2б), или к линиям рамки чертежа (черт. 2).

Черт. 2а

Черт. 2б

Если линии штриховки, приведенные к линиям рамки чертежа под углом 45°, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45° следует брать угол 30° или 60° (черт. 3 и 4).

Черт. 2

Черт. 3

Черт. 4

Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.

(Измененная редакция, Изм. № 1).

6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

(Измененная редакция, Изм. № 2).

7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, допускается штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах (черт. 5 и 6). Линии штриховки стекла (черт. 7) следует наносить с наклоном 15-20° к линии большей стороны контура сечения.

Черт. 5

Черт. 6

Черт. 7

(Измененная редакция, Изм. № 4)

8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (черт. 8, 9).

В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющую надпись на поле чертежа.

Черт. 8

Черт. 9

9. Обозначение, указанное в п. 3 табл. 1, и обозначение засыпки в сечении выполняют от руки.

(Измененная редакция, Изм. № 1).

10. Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).

При штриховке «в клетку» для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (черт. 10) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт. 11).

Черт. 10

Черт. 11

11. При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (черт. 12).

(Измененная редакция, Изм. № 1).

Черт. 12

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

РАЗРАБОТЧИКИ

В.Р. Верченко, Е.А. Панфилов, Ю.И. Степанов, Я.Г. Старожилец, Б.Я. Кабаков, Л.В. Матвеев, Н.И. Ермин, В.Н. Взоров, М.Г. Арановский

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.

3. (Исключен, Изм. № 4)

4. Взамен ГОСТ 3455-59 и ГОСТ 11633-65

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 21.501-93

4

6. ИЗДАНИЕ (апрель 2000 г.) с Изменениями № 1, 2, 3, утвержденными в августе 1980 г., сентябре 1987 г., марте 1989 г. (ИУС 11-80, 12-87, 7-89)

files.stroyinf.ru

Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах.

Межгосударственный стандарт ГОСТ 2.306-68
«Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах»
(утв. постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.)



Unified system for design documentation.
Graphical designations of materials and rules for their representation



Дата введения 1 января 1971 г.

Взамен ГОСТ 3455-59 и ГОСТ 11633-65



1. Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.

(Измененная редакция, Изм. N 2).

1а. Общее графическое обозначение материалов в сечениях независимо от вида материалов должно соответствовать черт.1а.



«Черт. 1а. Общее графическое обозначение материалов в сечениях независимо от вида материалов»



(Введен дополнительно, Изм. N 1).

2. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл.1.

Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.



«Рис. 1. Таблица 1»



Примечания:

1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.

2. Графическое обозначение п.3 следует применять, когда нет необходимости указывать направление волокон.

3. Графическое обозначение п.5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.



(Измененная редакция, Изм. N 1, 2).

3. Устанавливают следующие обозначения сетки и засыпки из любого материала (в сечении), указанные на черт. 1.



«Черт. 1. Обозначения в сечении сетки и засыпки из любого материала»



4. При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл.2.



«Рис. 2. Таблица 2»



Примечания:

1. (Исключено, Изм. N 1).

2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.

3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501.

4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.



5. Наклонные параллельные линии штриховки должны проводиться под углом 45° к линии контура изображения (черт.2а) или к его оси (черт. 2б), или к линиям рамки чертежа (черт.2).



«Черт. 2а. Наклонные параллельные линии штриховки к линии контура изображения»



«Черт. 2б. Наклонные параллельные линии штриховки к оси контура изображения»



Если линии штриховки, приведенные к линиям рамки чертежа под углом 45°, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45° следует брать угол 30° или 60° (черт. 3 и 4).



«Черт. 2. Наклонные параллельные линии штриховки к линиям рамки чертежа»



«Черт. 3. Совпадение линий штриховки по направлению с линиями контура или осевыми линиями»



«Черт. 4. Совпадение линий штриховки по направлению с линиями контура или осевыми линиями»



Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.

(Измененная редакция, Изм. N 1).

6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

(Измененная редакция, Изм. N 2).

7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, рекомендуется штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах (черт. 5 и 6). В этих случаях линии штриховки стекла (черт.7) следует наносить с наклоном 15-20° к линии большей стороны контура сечения.



«Черт. 5. Штриховка узких и длинных площадей сечений»



Штриховки всех обозначений в этом случае выполняют от руки.



«Черт. 6. Штриховка узких и длинных площадей сечений»



«Черт. 7. Линии штриховки стекла»



8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (черт. 8, 9).

В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющую надпись на поле чертежа.



«Черт. 8. «



«Черт. 9. «



9. Обозначение, указанное в п.3 табл.1, и обозначение засыпки в сечении выполняют от руки.

(Измененная редакция, Изм. N 1).

10. Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).

При штриховке «в клетку» для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (черт.10) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт.11).



«Черт. 10. Смежные сечения со штриховкой одинакового наклона и направления с измененным расстоянием между линиями штриховки»



«Черт. 11. Смежные сечения со штриховкой одинакового наклона и направления со сдвигом этих линии в одном сечении по отношению к другому без изменения угла их наклона»



11. При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (черт. 12).

(Измененная редакция, Изм. N 1).



«Черт. 12. Обозначение при больших площадях сечений»



yondi.ru

обозначения и штриховка железобетона и бетона по ГОСТ на чертежах

Штриховкой называется условное знаковое обозначение различных стройматериалов. Как правило, штриховка используется во время работы с бетоном или железобетонными конструкциями. Рисунок делается с помощью карандаша и состоит из находящихся на определенном удалении либо пересекающихся штрихов, линий, точек. Схемы используются в большинстве строительных работ, но есть определенные нюансы при штриховке бетона.

Общие сведения

ГОСТ штриховки материалов представляет собой условное обозначение. При помощи штриховки на схеме можно определить тип стройматериала. Это требуется для удобства во время сооружения объектов различного предназначения.

Штрихуется бетон из нескольких составляющих элементов, которые находятся на некотором расстоянии между собой, при этом применяемые линии и штрихи могут пересекаться.

Такие чертежи используют во время сооружения многих строительных объектов. Однако есть и некоторые нюансы, которые непременно необходимо учесть:

  • можно дополнительно составить требуемое количество чертежей и указать пояснения для отдельных стройматериалов, которые не учитывались во время создания стандарта;
  • с учетом ГОСТ обозначение бетона на чертежах может отсутствовать, если в этом нет необходимости, либо же обозначаться частично — для выделения определенного объекта.

На сегодняшний день в строительстве используется несколько установленных шаблонов: ГОСТ 3455–59 , ГОСТ 2306 −68, ГОСТ Р 21.1207−97.

Обозначение по ГОСТ 3455–59

Этот установленный шаблон был создан в 60-х гг., его начали использовать на строительных схемах с 1.02.1962 г. ГОСТ был действительным до 02.02.1973 года. В нем описаны чертежи для машиностроения. Условные значения были следующими:

  • неметаллические стройматериалы — помечали в форме линий под наклоном в левую или правую сторону под пересечением 90 градусов;
  • металл — помечали косыми линиями, сохраняя одинаковое расстояние;
  • жидкости — вертикальные пунктирные линии с суживающимися промежутками;
  • кольца и трещины — для условного обозначения использовали продольный срез;
  • дерево — обозначения использовали с учетом особенностей древесины;
  • растворы — помечали горизонтальной штриховкой, причем промежутки делали узкими;
  • фанера — долевой разрез;
  • неармированные ЖБ конструкции выполнялись в форме пескогравия;
  • керамзитобетон — наносился пескогравий, дополнительно использовали 3 скрещенные линии, которые расположены в различных направлениях;
  • стекло — указывали на схемах с помощью штрихов трех разновидностей и различных интервалов;
  • железобетон — косые штрихи с рисунком пескогравия;
  • кирпичная кладка — использовали два вида линий, пересекающиеся под углом.

Отличие ГОСТ 2 .306−68

Как уже указывалось, прошлую систему отменили в 1973 году. Этот стандарт был изменен новыми элементами обозначений.

Основным отличием новой штриховки железобетона по ГОСТ является обязательное соблюдение и строгость стандарта. Этот установленный шаблон был упрощен. Новая система не отличалась особыми эффектами, все четко и ясно. Основные изменения состояли в следующем:

  • камни — на схеме изображались наклонным пунктиром;
  • дерево — обозначалось с помощью одинаковых дуг, находящихся на одной дистанции;
  • грунт — использовались три штриха, представляющих группу с небольшими промежутками;
  • штриховку бетона по ГОСТ производили с помощью пунктирных линий, соблюдая определенный уклон;
  • керамические стройматериалы и силикат — указывались элементами, которые состояли из нескольких групп, причем между линиями находилось значительное расстояние.

Новые графические элементы дают возможность указывать на чертежах требуемые стройматериалы во время сооружения зданий и иных конструкций. Это удобно — как во время изготовления отдельных элементов, так и во время создания разных объектов.

Отметки проводят тонкими линиями, вычерчивая их в требуемом порядке и с заданной дистанцией. В рамках одного схематического чертежа обозначения металлических изделий должны выделяться на фоне других строительных материалов. Таким образом, во время указания этих элементов между линиями необходимо оставлять больше места.

Параллельно находящиеся линии делаются во время соблюдения равных интервалов для сечений определенной части конструкций, у которых одинаковый масштаб. Для различных площадей сечения этот шаг составляет 2−12 мм.

Во время создания новой системы штриховки старый ГОСТ отменили. В новом установленном шаблоне 1973 года указываются такие же этапы производства, как и в ГОСТ 1962 года. Первый вариант ГОСТа является недействительным.

В этом случае стандарт, который был принят в 1962 году, рассматривается для ознакомления с другими принятыми установленными нормами.

Особенности ГОСТ от 1973 года

Также существуют и иные особенности стандарта. Эти правила выражаются в следующих моментах:

  • в непременном порядке необходимо указывать пояснения;
  • если наблюдается сходство на чертеже различных элементов, во время которых описываются различные материалы, то не обойтись без вспомогательной информации;
  • фасадные стройматериалы не указываются полностью, в таком случае необходимо лишь частично обозначить контур;
  • особенности штриховки строительного материала на схеме указываются в ГОСТ 21 .107−78;
  • в стандарте не существует обозначений для ж/б конструкций, поэтому для них разработали специальный шаблон.

Также есть определенные правила, которые предусматривает стандарт 1973 г. Штриховка бетона выполняется таким образом:

  1. Мелкие сечения помечают штрихами. Это обозначение похоже на описание металла.
  2. Линии, которые необходимо начертить под углом, должны выполняться с соблюдением наклона четко в 45 градусов. Угол нужно определять с учетом ориентира не только непосредственно схемы, но и с соблюдением контура изображения.
  3. В соседних плоскостях линии необходимо вычерчивать под различным углом.
  4. Штриховка — левосторонняя или правосторонняя, но в одной конструкции угол для сечений должен быть одинаковым.
  5. Длинные узкие разрезы необязательно полностью заштриховывать, штриховка может быть только по краям либо на нескольких участках, которые выбираются в произвольной форме. Разрезы толщиной не больше 3 мм заштриховывают полностью.

Правила, которые предусмотрены стандартом, необходимо соблюдать в обязательном порядке.

Последние нововведения

В ГОСТ от 1973 года имелся значительный недостаток: в нем не было стандарта для описания железобетона. Этим и объясняется необходимость разработки ГОСТ Р 21.1207−97. В установленном шаблоне исправили этот недостаток и добавили необходимое обозначение.

Чаще всего такой стандарт применяют, если производятся дорожные работы. Помимо асфальта, а также иных стройматериалов, в этом шаблоне отдельное место отводится следующим моментам:

  • железобетон, который оснащен напряженной арматурой — используются поочередно 2 сплошные линии, после одна пунктирная;
  • армированный бетон — по очереди чертятся сплошные и прерывистые линии;
  • штриховка бетона на схеме отмечается пунктирной линией.

Главной задачей во время применения штриховки железобетона является необходимость показать при помощи чертежей конструкции сооружение, которое надо реализовать. Условные обозначения значительно помогают в выполнении этой задачи.

На сегодняшний день действующими считаются два основных установленных шаблона, оба ГОСТа используются в строительной сфере и машиностроении. Эти шаблоны дают возможность строителям максимально быстро определять требуемые стройматериалы во время сооружения различных конструкций.

tvoidvor.com
