ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах

ГОСТ 2.306-68

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ
МАТЕРИАЛОВ И ПРАВИЛА
ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 01.01.71

1. Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.

(Измененная редакция, Изм. № 2).

la. Общее графическое обозначение материалов в сечениях независимо от вида материалов должно соответствовать черт. 1а.

Черт. la

(Введен дополнительно, Изм. № 1).

2. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл. 1.

Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.

Таблица 1

Материал	Обозначение
1. Металлы и твердые сплавы
2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже
3. Древесина
4. Камень естественный
5. Керамика и силикатные материалы для кладки
6. Бетон
7. Стекло и другие светопрозрачные материалы
8. Жидкости
9. Грунт естественный

Примечания:

1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.

2. Графическое обозначение п. 3 следует применять, когда нет необходимости указывать направление волокон.

3. Графическое обозначение п. 5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.

(Измененная редакция, Изм. № 1, 2).

3. Устанавливают следующие обозначения сетки и засыпки из любого материала (в сечении), указанные на черт. 1.

а — сетка; б – засыпка

Черт. 1

4. При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

Таблица 2

Материал	Обозначение
1. Металлы
2. Сталь рифленая
3. Сталь просечная
4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.
5. Стекло

Примечания:

1. (Исключено, Изм. № 1).

2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.

3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501.

4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

5. Наклонные параллельные линии штриховки должны проводиться под углом 45° к линии контура изображения (черт. 2

a) или к его оси (черт. 2б), или к линиям рамки чертежа (черт. 2).

Черт. 2а

Черт. 2б

Если линии штриховки, приведенные к линиям рамки чертежа под углом 45°, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45° следует брать угол 30° или 60° (черт. 3 и 4).

Черт. 2

Черт. 3

Черт. 4

Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.

(Измененная редакция, Изм. № 1).

6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

(Измененная редакция, Изм. № 2).

7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, допускается штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах (черт. 5 и 6). Линии штриховки стекла (черт. 7) следует наносить с наклоном 15-20° к линии большей стороны контура сечения.

Черт. 5

Черт. 6

Черт. 7

(Измененная редакция, Изм. № 4)

8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (черт. 8, 9).

В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющую надпись на поле чертежа.

Черт. 8

Черт. 9

9. Обозначение, указанное в п. 3 табл. 1, и обозначение засыпки в сечении выполняют от руки.

(Измененная редакция, Изм. № 1).

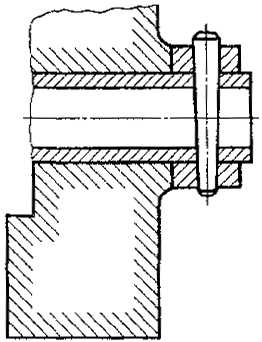

10. Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).

При штриховке «в клетку» для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (черт. 10) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт. 11).

Черт. 10

Черт. 11

11. При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (черт. 12).

(Измененная редакция, Изм. № 1).

Черт. 12

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

РАЗРАБОТЧИКИ

В.Р. Верченко, Е.А. Панфилов, Ю.И. Степанов, Я.Г. Старожилец, Б.Я. Кабаков, Л.В. Матвеев, Н.И. Ермин, В.Н. Взоров, М.Г. Арановский

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.

3. (Исключен, Изм. № 4)

4. Взамен ГОСТ 3455-59 и ГОСТ 11633-65

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. ИЗДАНИЕ (апрель 2000 г.) с Изменениями № 1, 2, 3, утвержденными в августе 1980 г., сентябре 1987 г., марте 1989 г. (ИУС 11-80, 12-87, 7-89)

aquagroup.ru

Обозначение на чертежах строительных

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

Государственное образовательное учреждение высшего профессионального образования

«Ульяновский государственный технический университет»

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ НА СТРОИТЕЛЬНЫХ ЧЕРТЕЖАХ

Методические указания к самостоятельной работе студентов

Составители: В. И. Чурбанов,

А. Ю. Лапшов, Л. Л. Сидоровская

Ульяновск

2009

УДК 514.1 (076)

ББК 22.151.3 я7

У 75

Рецензент кандидат технических наук, доцент кафедры «Строительные конструкции» Е. Г. Дементьев

Одобрено секцией методических пособий научно-методическогосовета университета

Условные графические обозначения на строительных чертежах : ме-

У 75 тодические указания к самостоятельной работе студентов / сост. : В. И. Чурбанов, А. Ю. Лапшов, Л. Л. Сидоровская. – Ульяновск : УлГТУ, 2009. – 45 с.

Написаны в соответствии с рабочей программой дисциплины «Начертательная геометрия. Инженерная графика» и предназначены для студентов строительных специальностей всех форм обучения.

В методических указаниях помещены требования к оформлению чертежей, вариант задания, образец выполнения работы и контрольные вопросы для самопроверки.

Работа подготовлена на кафедре АСП.

УДК 514.1 (076) ББК 22.151.3 я7

	ОГЛАВЛЕНИЕ
	ПРЕДВАРИТЕЛЬНЫЕ ЗАМЕЧАНИЯ
1.	ЦЕЛЬ РАСЧЁТНО-ГРАФИЧЕСКОЙРАБОТЫ. ……………………………..	4
2.	СОДЕРЖАНИЕ РАБОТЫ…………………………………………………………………	4
3.	ОБЩИЕ ПРАВИЛА ГРАФИЧЕСКОГО ОФОРМЛЕНИЯ
СТРОИТЕЛЬНЫХ ЧЕРТЕЖЕЙ……………………………………………………………………		4
4.	КРАТКИЕ СВЕДЕНИЯ ОБ ОСНОВНЫХ КОНСТРУКТИВНЫХ
АРХИТЕКТУРНЫХ ЭЛЕМЕНТАХ ЗДАНИЯ………………………………………………		14
5.	УСЛОВНЫЕ ГРАФИЧЕСКИЕ ИЗОБРАЖЕНИЯ
СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ И ИХ ЭЛЕМЕНТОВ, САНИТАРНО-
ТЕХНИЧЕСКИХ УСТРОЙСТВ……………………………………………………………………		20
6.	МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ВЫПОЛНЕНИЮ РГР….	25
6.1. Координационные оси и привязка стен к ним……………………………….		25
6.2. Разрез лестничной клетки……………………………………………………………		25
6.3. Расчёт лестничной клетки……………………………………………………………		28
6.4. Оконные и дверные проёмы…………………………………………………………		35
7.	ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ………………………………………………..	41
8.	БИБЛИОГРАФИЧЕСКИЙ СПИСОК………………………………………………..	41
9.	ПРИЛОЖЕНИЕ Образец выполнения РГР………………………………………	42

ПРЕДВАРИТЕЛЬНЫЕ ЗАМЕЧАНИЯ

При переходе от общетехнической части к специальной (строительной) части курса «Инженерная графика» возникают сложности с правильностью оформления строительных чертежей. Строительные чертежи оформляются по стандартам Единой системы конструкторской документации (ЕСКД) с учётом требований Системы проектной документации для строительства (СПДС). В методических указаниях изложены основные отличия в правилах оформления строительных чертежей; поясняются основные термины, часто употребляемые в строительной практике; даны условные графические обозначения элементов строительных конструкций и санитарно-техническогооборудования.

1.ЦЕЛЬ РАСЧЕТНО-ГРАФИЧЕСКОЙРАБОТЫ

1.1.Освоить правила оформления строительных чертежей, условные графические обозначения элементов строительных конструкций, условные графические изображения санитарно-техническогооборудования, изображения дымоходов, вентиляционных каналов, вытяжек.

1.2.Познакомить с некоторыми терминами, встречающимися при чтении строительных чертежей.

2. СОДЕРЖАНИЕ РАБОТЫ

На листе формата А2 , расположенном вертикально, в левой его половине

вмасштабе 1:50 вычертить разрез лестничной клетки; в правой верхней четверти формата в масштабе 1:50 вычертить изображение оконных и дверных проёмов с четвертями и без четвертей (в плане и в разрезе) и условные изображения санитарно-техническогооборудования, в правой нижней четверти формата

вмасштабе 1:20 вычертить изображения в плане дымоходов, вентиляционных каналов и вытяжек, а также узел опирания лестничного марша на площадку. Содержание листа приведено в Приложении.

3.ОБЩИЕ ПРАВИЛА ГРАФИЧЕСКОГО ОФОРМЛЕНИЯ

СТРОИТЕЛЬНЫХ ЧЕРТЕЖЕЙ

Строительными чертежами называют чертежи, которые содержат проекционные изображения строительных объектов или их частей и другие данные, необходимые для их возведения, а также для изготовления строительных изделий и конструкций.

Содержание и характер оформления строительных чертежей зависит не только от вида объекта и его назначения, но и от применяемых конструкций и

строительных материалов, методов возведения и стадий проектирования. Некоторые из них, например, чертежи индустриальных изделий и строительных конструкций, имеют много общего с машиностроительными чертежами. Однако вследствие больших различий в масштабах и видах строительных объектов, в оформлении строительных чертежей, в условных изображениях и обозначениях, применяемых на них, есть ряд особенностей.

При строительстве здания или сооружения выполняют большой объём работ. Эти работы подразделяют на общестроительные и специальные. Общестроительными считают работы, которые необходимо выполнять для строительства и отделки здания. Устройство водопровода, канализации, отопления и другие относят к специальным видам работ.

Рабочие чертежи, предназначенные для производства строительномонтажных работ, объединяют в комплекты по маркам. Марка состоит из заглавных букв названия определённой части проекта.

Например:

1.Генеральный план……………………………………….ГП

2.Архитектурные решения………………………………..АР

3.Архитектурно-строительныерешения…………………АС

4.Конструкции железобетонные………………………….КЖ

5.Конструкции металлические……………………………КМ

6.Конструкции деревянные………………………………..КД и другие.

Масштабы. Изображения на строительных чертежах планов, фасадов, разрезов, деталей и других элементов гражданских, промышленных и сельскохозяйственных зданий выполняются в масштабах, установленных ГОСТ 2.30268, с учётом требований ГОСТ21.501-93.Масштабы для этого вида чертежей приведены в таблице 3.1.

Масштаб изображения следует принимать минимальным – в зависимости от сложности чертежа, но обеспечивающим чёткость копий при современных способах размножения чертежей. В соответствии с ГОСТ 21.101-97на листах основного комплекта рабочих чертежей, как правило, масштаб не проставляют. Однако при необходимости масштаб изображения может быть указан в основной надписи по типу «План типового этажа (1:100)» или над изображением, по типу«1-1(1:50)», «А (1:20)». На чертежах строительных изделий масштаб проставляется в соответствующей графе основной надписи.

Таблица 3.1

Линии чертежа . На строительных чертежах применяют типы линий, предусмотренные ГОСТ2.303-68.Однако назначение отдельных типов линий изменяется. Так, на плане и в разрезе здания видимые контуры обводят линиями разной толщины. Сплошной основной толстой линией обводят контуры простенков, попавших в секущую плоскость. Контуры проёмов, не попавшие в секущую плоскость, обводят сплошной тонкой линией.

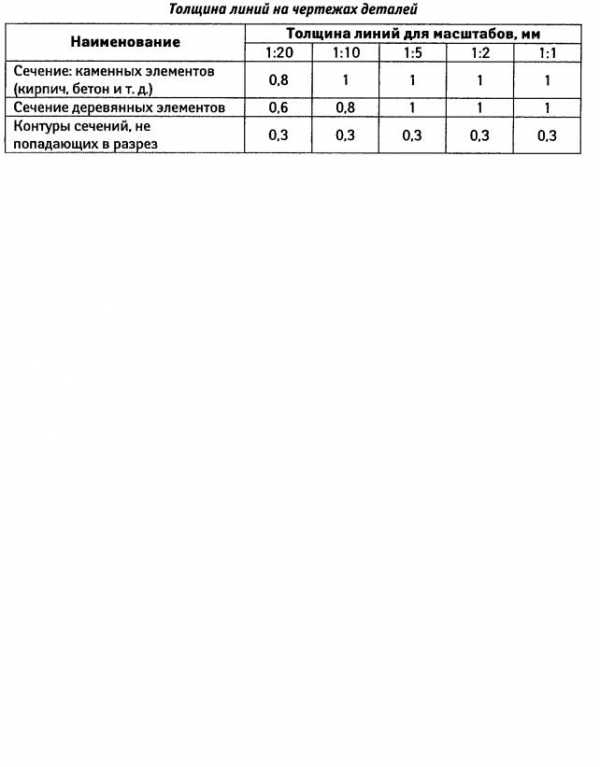

Примерная толщина линий обводки основных строительных чертежей приведена в табл. 3.2, 3.3 и 3.4.

Таблица 3.2

Таблица 3.3

Таблица 3.4

Изображения. На строительных чертежах виды располагаются в соответствии с ГОСТ2.305-68.Однако наименование видов отличается от принятого в стандарте. Например: «вид спереди» называют «главным фасадом», «виды слева и справа» – «боковыми фасадами», «вид сверху» и горизонтальный разрез здания – планом. Кроме того, на строительных чертежах название вида, как правило, надписывают над его изображением по типу «Фасад1-5».При необходимости направление проецирования может быть указано одной или двумя стрелками. На чертежах металлических конструкций, где расположение видов несколько отличается от принятого, направление взгляда указывают стрелкой.

В строительных чертежах для наименования разреза допускается применять буквы, цифры и другие обозначения. В наименовании изображения допускается включать слово «разрез». Например: «Разрез 1-1».

Размеры. На строительных чертежах размеры наносят в соответствии с ГОСТ2.307-68с учётом требований ГОСТ21.101-97СПДС. Размеры в миллиметрах на строительных чертежах, как правило, наносят в виде замкнутой цепочки без указания единицы измерения. Если размеры проставляют в других единицах, это оговаривают в технических условиях к чертежам. Размерные линии на строительных чертежах ограничивают засечками – короткими штрихами длиной2–4мм, проводимыми под углом 45º к размерной линии. Толщина линии засечки равна толщине сплошной основной толстой линии. Размерные линии должны выступать за крайние выносные линии на2–3мм. Размерное число располагают над размерной линией на расстоянии0,8–1,0мм. Выносная линия должна выступать за размерную на1–5мм. Размерную линию на строи-

тельных чертежах ограничивают стрелками только в том случае, когда требуется указать диаметр, радиус окружности или угол.

Рис. 3.1. Случаи применения стрелок на размерных линиях

Центровые линии должны выступать за контур окружности или дуги на 1–5мм, рекомендуемый выступ –2–3мм. При недостатке места над размерной линией допускается нанесение размерного числа под размерной линией на полке линии выноски или на продолжении размерной линии.

Рис. 3.2. Засечки вместо стрелок

При наличии в изображении ряда одинаковых элементов, расположенных на равных расстояниях друг от друга, размеры между ними проставляют только в начале и в конце ряда и указывают суммарный размер между крайними элементами в виде произведения числа повторений на повторяющийся размер.

Рис. 3.3. Простановка размеров на планах зданий

Условные отметки уровней (высоты, глубины) на планах, разрезах, фасадах показывают расстояние по высоте от уровня нулевой отметки. За нулевую отметку принимают поверхностькакого-либоэлемента конструкции здания или сооружения, расположенного вблизи планировочной поверхности зем-

ли. В жилых зданиях это чаще всего уровень пола первого этажа жилого помещения. В строительных чертежах отметки уровней указывают в метрах с тремя десятичными знаками. Десятичные знаки отделяют от целого числа запятой. Нулевая отметка указывается без знака (0,000). Отметка выше нулевой со знаком плюс (+1,200), ниже нулевой со знаком минус ( — 1,700). Знак отметки представляет собой стрелку с полочкой. При этом стрелку выполняют основными линиями длиной 2–4мм, проведёнными под углом 45° к выносной линии или линии контура.Линии-выноски,вертикальную и горизонтальную, обводят сплошной тонкой линией. Когда около одного изображения располагаются друг над другом несколько знаков уровней, рекомендуется вертикальные линии отметки уровня размещать на одной вертикальной прямой, длину горизонтальных полочек делать одинаковой. Знак отметки может сопровождаться поясняющими надписями. Например: «Ур.ч.п.» – уровень чистого пола; «Ур.з.» – уровень земли.

Рис. 3.4. Размеры знака числовых отметок

На фасадах и разрезах отметки помещают на выносных линиях или линиях контура. На планах размерное число отметки проставляют в прямоугольнике, контур которого обводят сплошной тонкой линией или на полке линиивыноски (рис. 3.5).

Рис. 3.5. Простановка отметок на разрезах и фасадах

Рис. 3.6. Простановка отметок на планах

Основные надписи выполняются по ГОСТ21.101-97(СПДС). Этот стандарт устанавливает форму, размеры и порядок заполнения основных надписей на чертежах и текстовых документах. Содержание, расположение и размеры граф основных надписей должны соответствовать для чертежей зданий и сооружений – рис. 3.7 а, а для первого листа чертежей строительных изделий – рис. 3.7 б. Основные надписи располагают в правом нижнем углу формата чертежа. На листах формата А4 основная надпись выполняется вдоль короткой стороны. Для обводки основной надписи применяют сплошные толстые и тонкие линии по ГОСТ2.303-68.

Рис. 3.7. Формы основной надписи

studfiles.net

Условные обозначения на чертежах

Вернуться на страницу «Оформление чертежей»

Условные обозначения

Элементы конструкций здания и санитарно-технического оборудования обозначают на планах и разрезах условно в соответствии с требованиями ГОСТ.
Условные изображения элементов зданий:

Условные изображения оконных и дверных проёмов;

Условное изображение перегородок и кабин;

Условное изображение лестниц, пандусов и отмосток;

Условные изображения направления открывания дверей и окон;

Условные графические изображения элементов санитарно-технических систем;

Условные графические изображения зданий и сооружений;

Условные графические изображения и обозначения элементов озеленения и благоустройства.

При изображении дверей в плане угол наклона полотна двери к плоскости стены принимается равным 30°. Условные изображения элементов зданий вычерчивают в масштабе чертежа. Условные изображения санитарно-технических устройств приведены
в табл.4, в соответствии с ГОСТ 2.786-70.

Размеры обозначений стандартом не устанавливаются и принимаются:
а) в схемах и чертежах санитарно-технических устройств – в зависимости от компоновки и насыщенности схемы или чертежа, без соблюдения масштаба;
б) в общестроительных (архитектурных) чертежах, при необходимости указания размещения и габаритов санитарно-технического оборудования их вычерчивают в масштабе чертежа и по размерам, указанным на рис. 1.

Рис. 1. Обозначения санитарно-технического оборудования.
