Фундамент свайно-ростверковый: инструкция, плюсы и минусы

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

Когда разговор заходит о такой строительной конструкции, как фундамент свайно-ростверковый, необходимо понимать, что это симбиоз двух разновидностей фундаментов: столбчатого и ленточного. При этом лента ростверка опирается на столбы свай.

Содержание

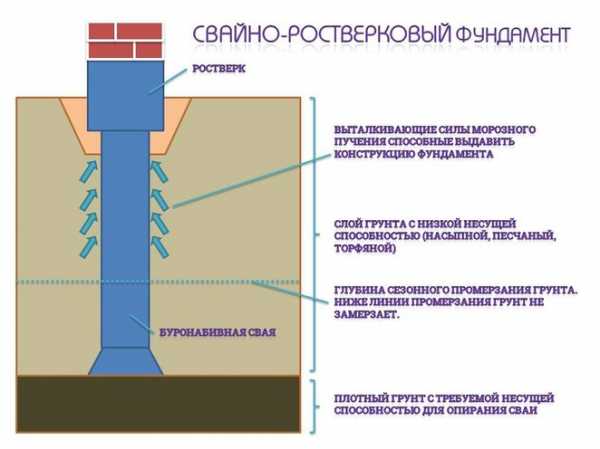

Она несет на себе нагрузки от веса здания и равномерно распределяет их по всем опорным столбам. Конструкция надежная, устойчивая, поэтому ее используют на любых видах грунтов.

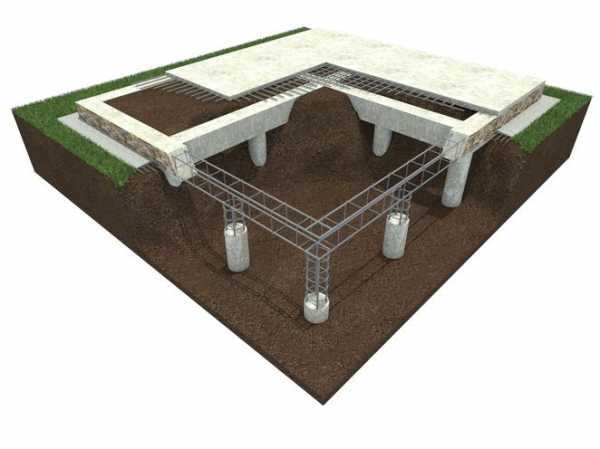

Разновидности свайно-ростверковых фундаментов

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

В основном в этой фундаментной конструкции отличаются друг от друга сваи. В гражданском и промышленном строительстве применяются сегодня три их типа:

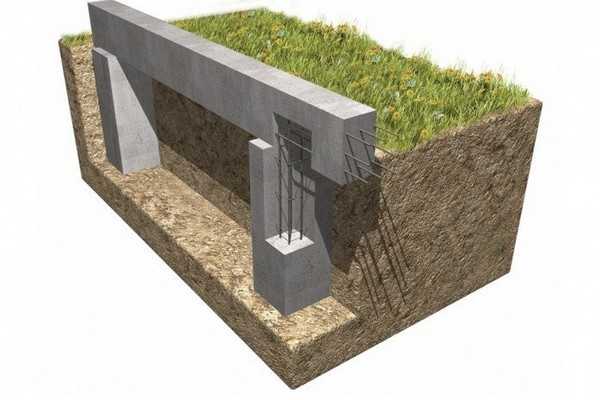

  1. Буроналивной фундамент с ростверком. Это когда в грунте бурятся скважины, устанавливается в них армирующий каркас, заливаются они бетонным раствором.
  2. Забивные. Это готовые сваи, изготовленные из железобетона. Они при помощи специальной техники забиваются в землю.
  3. Винтовые. Это стальные трубы, на конце которых установлен бур. Они просто вкручиваются в грунт и заполняются бетоном.

Вторая технология сложна тем, что для забивки свай требуется техника. Отсюда и дороговизна проводимых процессов.

Преимущества и недостатки конструкции

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

Рассматривая плюсы и минусы свайно-ростверкового фундамента, необходимо в первую очередь обозначить сложность расчета конструкции. Это большой минус для тех, кто не является специалистом в строительном деле. Поэтому проектом и расчетом свайного фундамента должен заниматься специалист.

Он может рассчитать не только размеры элементов, но и глубину заложения опорных столбов. Последний фактор очень важен, потому что по СНиП фундаменты должны закладываться ниже уровня промерзания грунта. К недостаткам устройства свайно-ростверкового фундамента также можно отнести:

  • сложность организации подвального помещения или цокольного этажа;
  • рекомендуется заливать такой фундамент под дом, возводимый из легких материалов.

Что касается преимуществ фундамента на сваях с ростверком, то в первую очередь необходимо обозначить небольшой объем проводимых работ, что сказывается на себестоимости сооружения. Сюда же добавим возможность строительства на участках с уклоном.

Правила сооружения

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

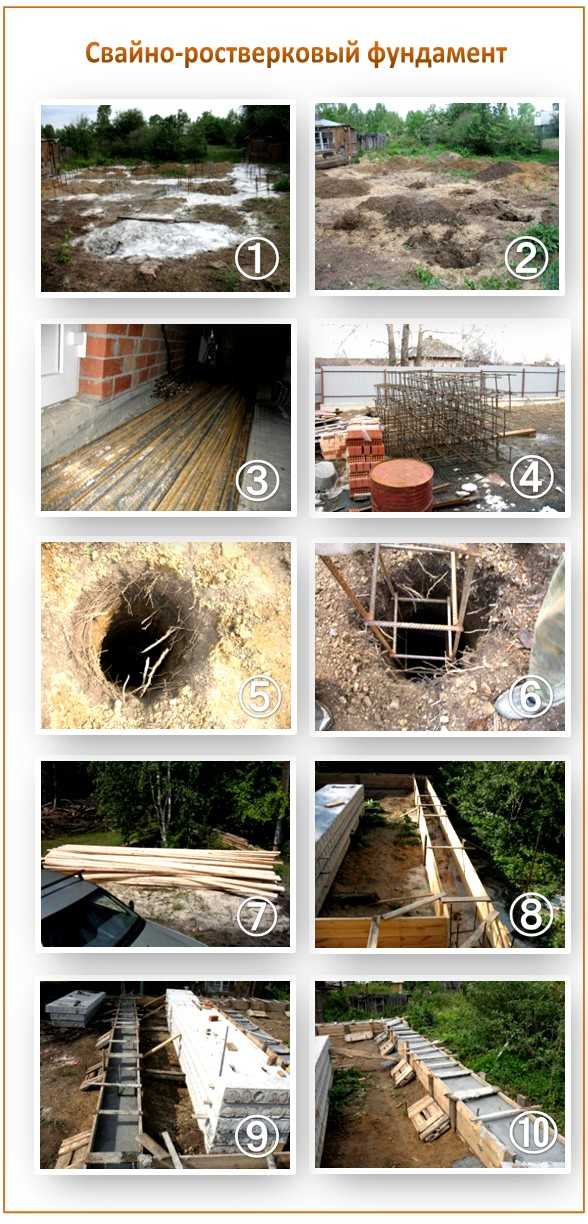

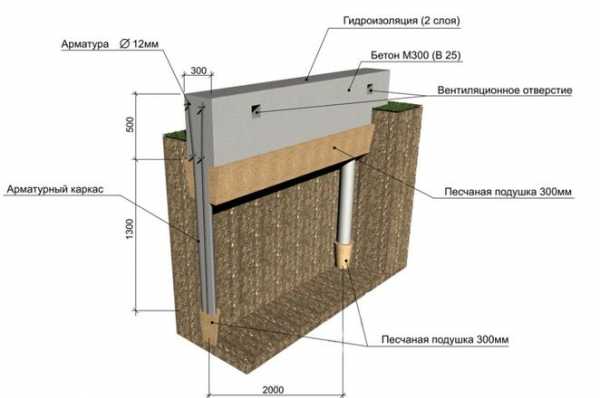

Рассмотрим технологию заливки ленточно свайного фундамента с буроналивными сваями, как самую часто используемую.

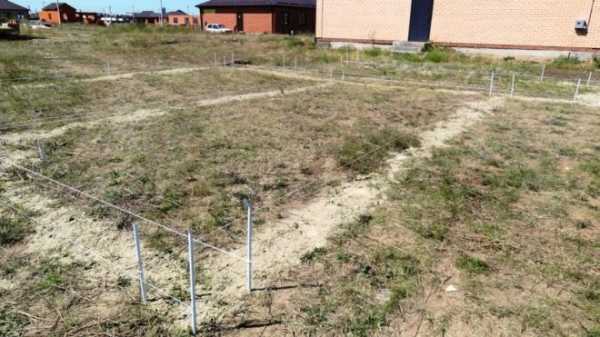

Подготовка площадки и разметка

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

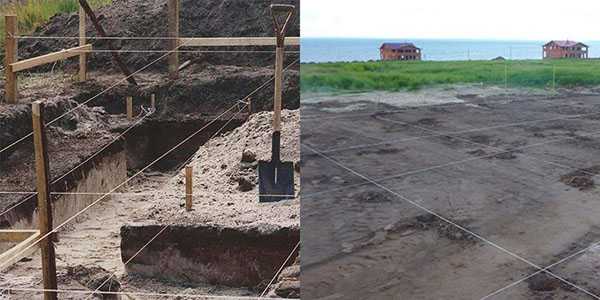

Площадку под строительство расчищают от растительности и мусора. В некоторых случаях снимают верхний слой. Теперь основной этап – разметка. Оптимальный вариант для установки точного места расположения свай – пригласить специалиста с лазерным нивелиром.

С помощью этого инструмента прямо по грунту определяются места опор и их точное расположение относительно границ участка. В них забиваются колышки, которые между собой связываются шпагатом или бечевкой.

Теперь нужно по проложенной оси в две стороны от натянутой нити отложить половину ширины фундаментной конструкции. К примеру, если ширина ростверка – 40 см, значит, от оси надо отложить по обе стороны по 20 см. По этим размерам выкапывается траншея глубиною 30-40 см.

Сооружение свай

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

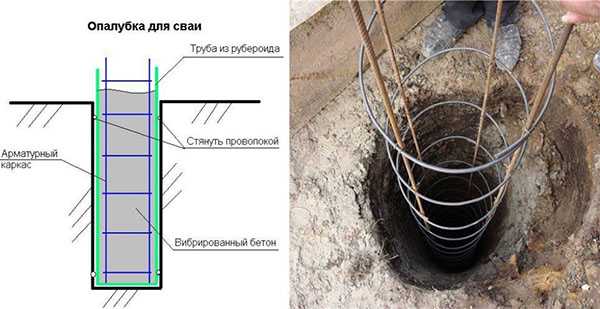

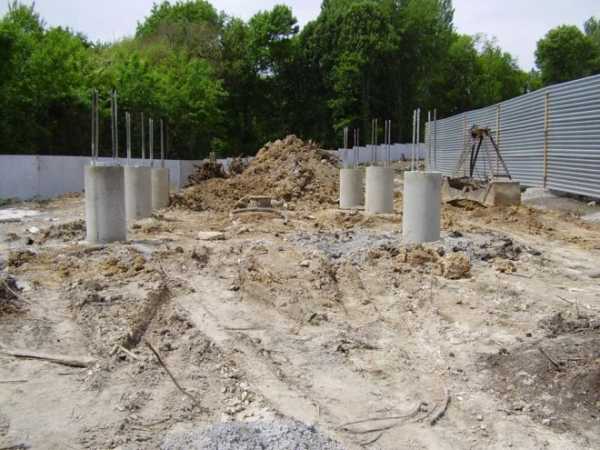

По месту установки колышков бурятся скважины. Их диаметр, расстояние между сваями, величина заглубления, схема расположения определяется проектом дома. Кстати, бурить можно садовым буром, главное подобрать его по диаметру свай.

  1. В скважины засыпается песок толщиною 20-30 см. он обязательно трамбуется.
  2. Внутрь вставляется металлический каркас из стальной арматуры диаметром 8-16 мм. армировать опоры надо обязательно, особенно, если фундамент свайно-ростверковый сооружается на пучинистых или слабых грунтах. В СНиПах обозначено, что для столбчатых конструкций можно использовать каркасы с сечением круглым, квадратным или треугольным. Надо обязательно каркас делать длиною больше на 15-20 см, чем глубина сваи. Эти арматурные концы будут соединяться с каркасом монолитного ростверка.
  3. Производится заливка бетонного раствора. Здесь используется марка М400 с рецептурой – один объем цемента марки М400, два объема мелкого песка, три объема щебня (мелкой или средней фракции).
  4. Обязательно проводится штыковка бетонной массы, чтобы удалить из нее воздух.

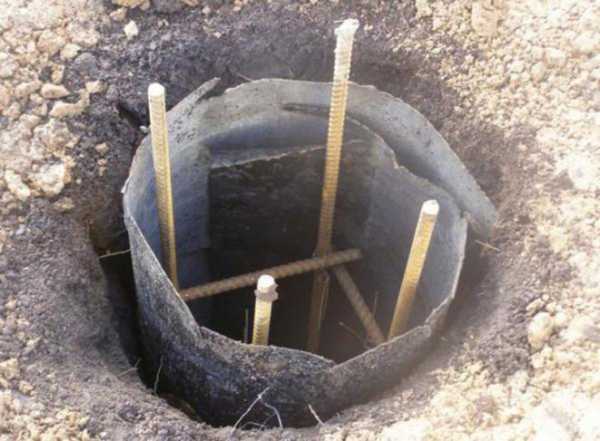

Если на строительном участке грунты слабые, то рекомендуется стенки скважин усилить. К примеру, скрутить в трубочку рубероид и опустить его внутрь. Вместо рубероида подойдет сюда любая труба: металлическая, пластиковая или асбестовая. Главное – выдержать диаметр фундамента свайного.

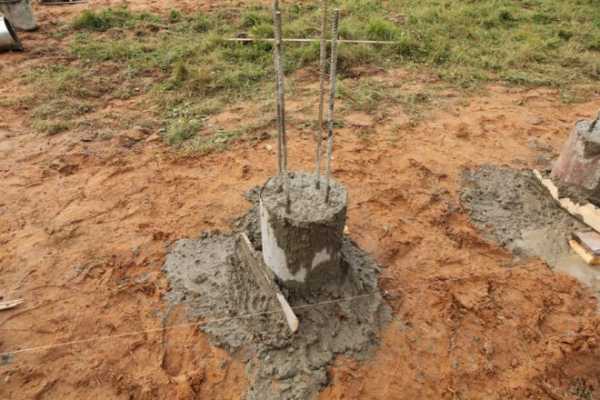

Если монолитный ростверк устанавливается на весу, тогда столбы заливаются с выходом над уровнем грунта. Для них придется сооружать опалубку цокольной части, для чего можно использовать все те же трубы. Итак, свайный фундамент готов.

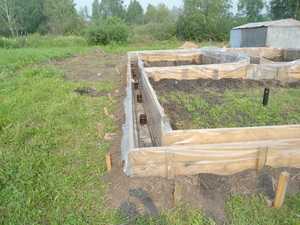

Сооружение ростверка

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

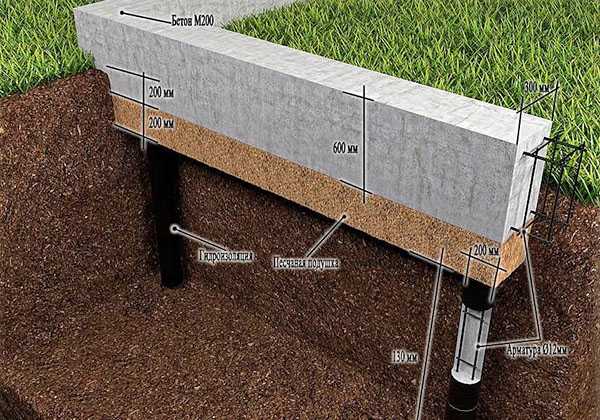

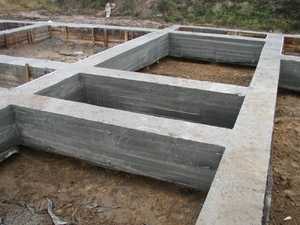

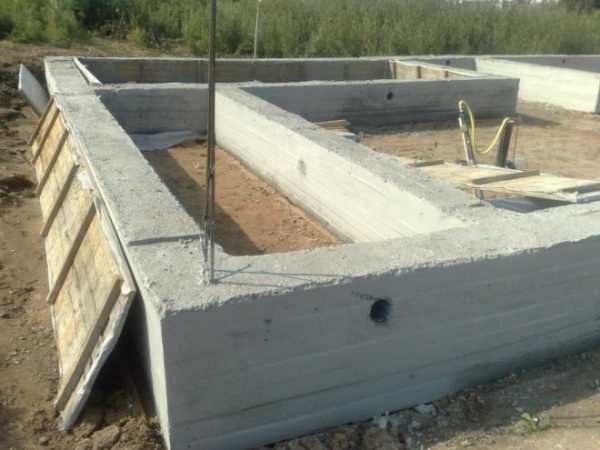

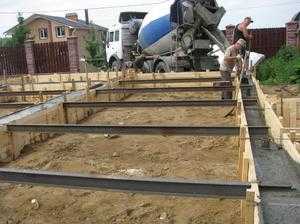

Так как ростверк – это ленточный фундамент, мелкозаглубленного типа, то его надо сооружать по соответствующей технологии.

  1. Траншея засыпается песком или гравием толщиною 20-30 см. Уложенный слой трамбуется.
  2. Устанавливается опалубка из любых плоских материалов. Кстати, собрать опалубку для ленточного фундамента своими руками несложно.

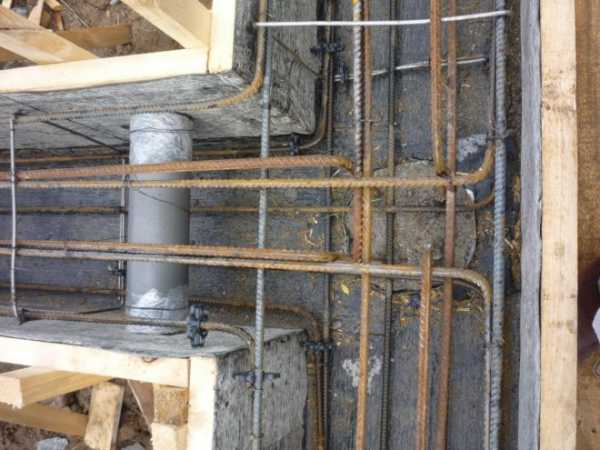

  3. Укладывается внутрь армирующий каркас из арматуры. Он должен располагаться в теле фундаментной конструкции, поэтому рекомендуется под него подложить подпорки.

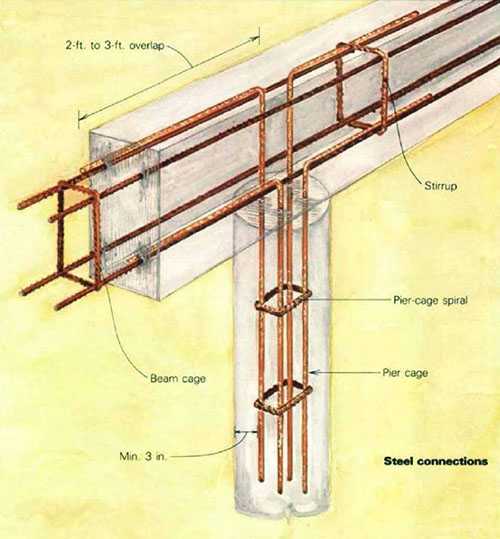

  4. Соединяются концы арматуры столбов с каркасом в ростверке. Это делают или электросваркой, или при помощи вязальной проволоки.
  5. Проводится заливка бетона, изготовленного по той же рецептуре, что и раствор для свай.
  6. Обязательно залитый в опалубку материал подвергается вибрации.
  7. Сверху конструкция закрывается мешковиной или полимерной пленкой. Если на улице стоит жара, то придется свайный фундамент с ростверком два-три раза в день поливать водой. Причина – быстрое высыхание смеси, что приведет к растрескиванию.
  8. Через неделю можно снимать опалубку, через 28 дней нагружать фундамент (поднимать стены, устанавливать перекрытие).

Многие нарушают требования СНиП, не выдерживая время высыхания бетонной конструкции, считая, что, к примеру, фундамент для дома из газобетона выдержит небольшую нагрузку, исходящую от газобетонного сооружения. И это большая ошибка. Никто не знает, в каком временном диапазоне происходят химические процессы внутри бетонной массы.

Как быстро бетон набирает марочную прочность. Ведь этот показатель зависит от многих фактором, учесть которые на стройплощадке невозможно. Поэтому и установлен временной диапазон 28 дней. Вот такая не совсем простая пошаговая инструкция сооружения сваной-ростверкового фундамента своими руками.

Комбинированный вариант

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

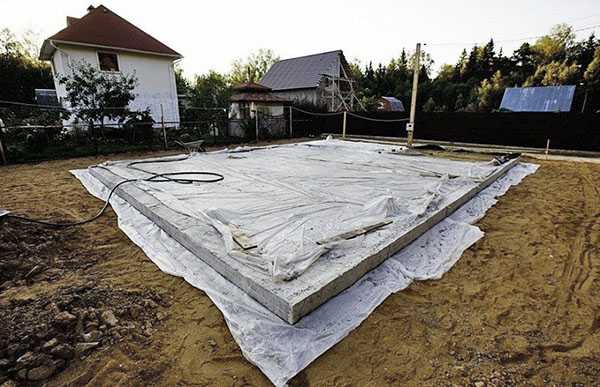

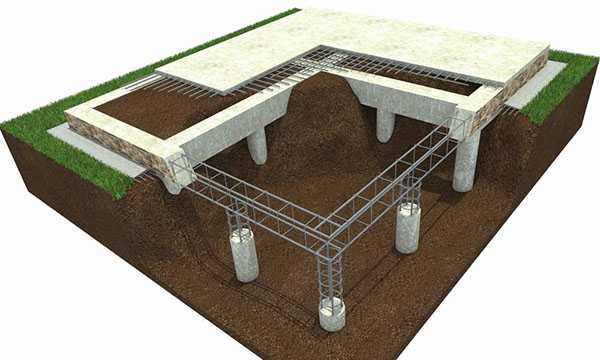

Это технология возведения ростверка с плитой. То есть, в ней отсутствует свайный фундамент. Обычно этот вариант применяется при строительстве частных домов, если застройщик решает на слабых нестабильных грунтах построить дом с подвальным или цокольным помещением.

То есть, на месте дома сооружается монолитная плита с ростверком. Сложность возведения этой конструкции заключается в том, что заливать бетон нужно так, чтобы плита и ростверк были единым целым. Поэтому создается единый армированный каркас.

Для этого придется уложить в плиту металлическую решетку, а к ней в два или три ряда прикрепить по месту расположению ленты вертикальные отрезки арматуры, которые между собой свяжутся в каркасную клетку. Расстояние от края ростверка до края плиты определяет именно установка вертикальных арматурных прутов.

Но есть еще одна сложность – установка опалубки для ростверка. Ее не к чему крепить, особенно это касается внутренних щитов. Ведь край ростверка располагается далеко от несущей опоры. Поэтому каждый элемент монолитной плиты с ростверком заливается по отдельности. Эта технология определена СНиПами.

  • Сначала пол (плита). Кстати, можно провести его теплоизоляцию, засыпав поверх подушки керамзит. Залитый бетон должен набрать минимум 70% от марочной прочности, на что уходит 20-21 день.
  • Затем монтируется опалубка для ростверка, и заливается бетонный раствор.

Такой тип фундамента – это большие материальные расходы, сложность в изготовлении, требования к точным подсчетам. Особенно это касается расстояния от края ростверка до края плиты. Чем меньше расстояние, тем больше нагрузок на края плитного фундамента, отчего он может разрушиться.

Даже если его закладывать под газобетон. Но есть и свои плюсы. К примеру, нет необходимости копать котлован ниже уровня промерзания грунта.

Заключение

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

Устройство свайного фундамента с ростверком, в независимости от того используются буроналивные сваи или винтовые, основано на точном расчете элементов конструкции в плане их размеров, места расположения и глубины заложения.

Утепление свайно-ростверкового фундамента под газобетон, его отделка и другие строительные операции – это второе. Главное – сооружение самой конструкции точно по СНиП.

noow.ru

Свайно-ростверковый фундамент - устройство, размеры, видео

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими рукамиСтроительство любого дома начинается с обустройства фундамента. Статистика показывает, что ленточный фундамент выбирается чаще всего в качестве основы будущего дома. Это хорошо, но не всегда правильно, поскольку ленточный фундамент стоит недешево. Аналогом его замены может служить свайно-ростверковый фундамент. Он не уступает по прочности, нагружаемой способности и устойчивости к пучению грунта.

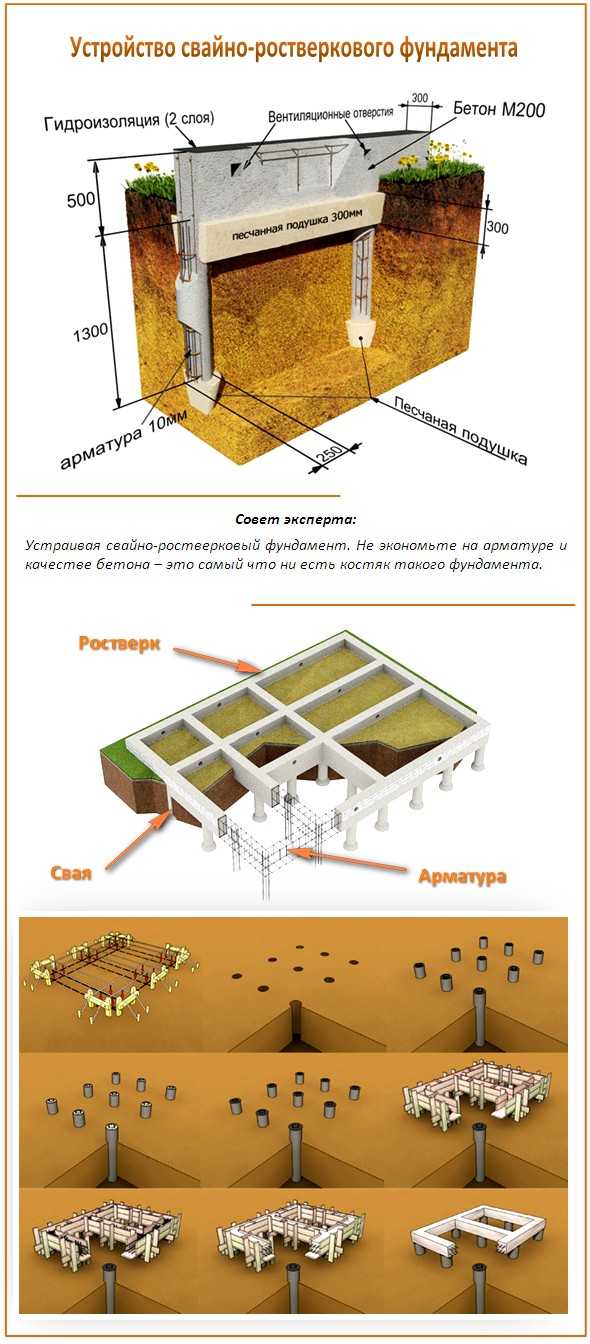

Свайно-ростверковый фундамент считается идеальным вариантом для небольших домов, гаражей, беседок, бань и других зданий с малым весом. По этой причине такая основа выбирается для возведения домов из бревна и бруса. Иногда для домов из блока, в случае если речь идет о малоэтажном строительстве и небольшой площади.

Подготовка основания перед заливкой ростверка

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими рукамиОбустройство фундамента начинается с выноса точек на местности. Для этого отбивают контур будущего дома, измеряют диагонали, равенство которых гарантирует правильность выполненных работ. Затем, согласно проектной документации строительства, размечают количество свай на плоскости, снимают верхний слой грунта, и начинают углубляться. Углубление можно делать лопатой, или буром.

Главным условием выполненной работы является то, что сваи должны быть заглублены на величину промерзания грунта. Это особенно касается угловых опор. Например, для многих городов ЦФО глубина промерзания грунта составляет 1,2 метра. Углубляясь на эту величину, землю забрасывают в будущий цоколь.

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими рукамиКак только углубления выполнены, следует подготовить столбы к заливке. Для этого на основание столба засыпают песок и трамбуют его. Так оборудуется подушка, величина которой должна быть не меньше 10 см. Если есть возможность, следует обрамить края будущей сваи рубероидом, поскольку это послужит гидроизоляцией и исключит прямое соприкосновение бетона с грунтом.

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими рукамиАрмирование – это следующий этап работы. Армировка выполняется металлическим прутом, диаметром 10 – 14 мм, из которого сваривается каркас с выпуском наверх, на величину будущей опалубки.

Виды ростверков для свайного фундамента

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими рукамиРостверки на свайные фундаменты могут быть разные: металлические, деревянные, бетонные. Металлический вариант подходит для свай из стали, которые ввинчиваются в основание. Использование такого варианта требует навыка в области сварных работ.

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими рукамиВариант ростверка из бетона распространен наиболее точно. Он удобен тем, что позволяет получить прочное, идеально ровное основание, со сроком эксплуатации более 80 лет. Правда, такой вариант требует больших вложений сил, времени и финансов, но зато позволяет воедино связать все сваи.

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими рукамиТретий вариант – это дерево, что представляет собой свайный фундамент с ростверком из бруса. Такая основа активно используется для домов из дерева, что в некоторых случаях даже позволяет использовать ростверк как первый венец деревянного строения.

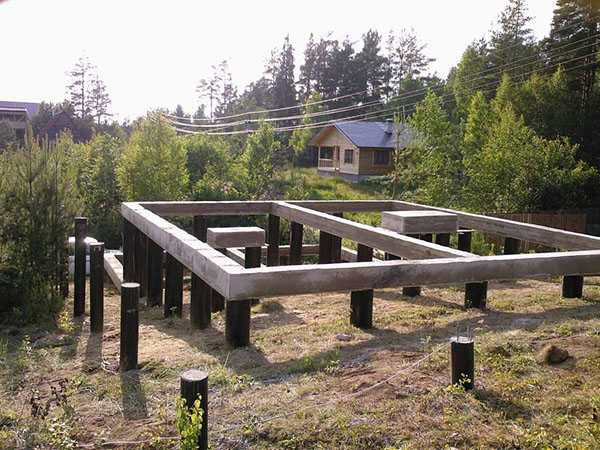

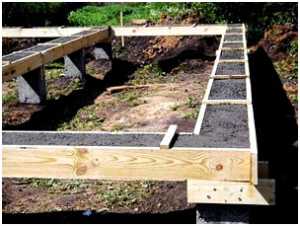

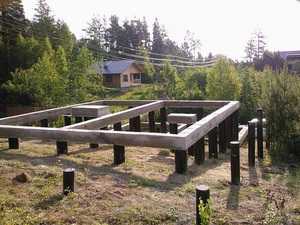

Ростверк из дерева требует дополнительной гидроизоляции, а также должен быть защищен от воздействия насекомых.

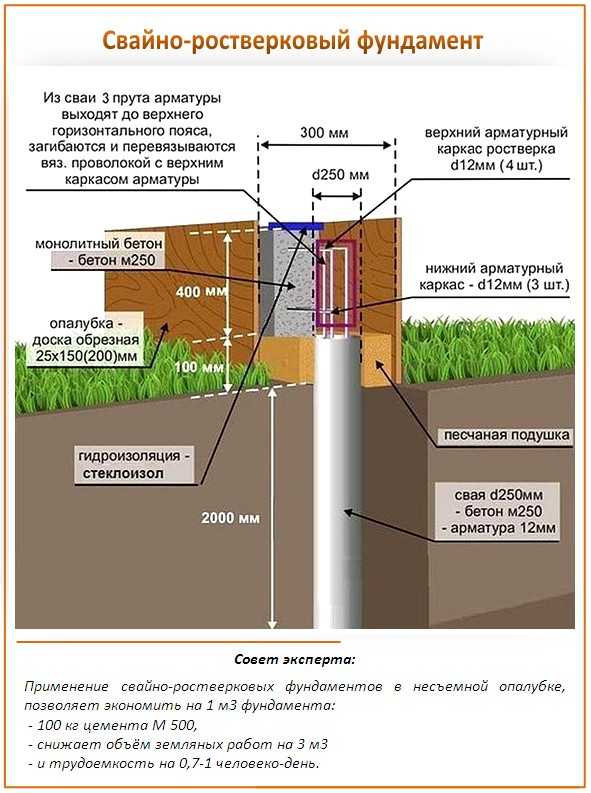

Подготовка к обустройству ростверка на основе бетона

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими рукамиПродолжая устройство свайного фундамента с ростверком, натягивают нитку и отбивают контур будущего ростверка. Отбив плоскость, вскапывают верхний плодородный слой, примерно, на штык, засыпают подушку из песка и разравнивают основание. Затем приступают к обустройству опалубки.

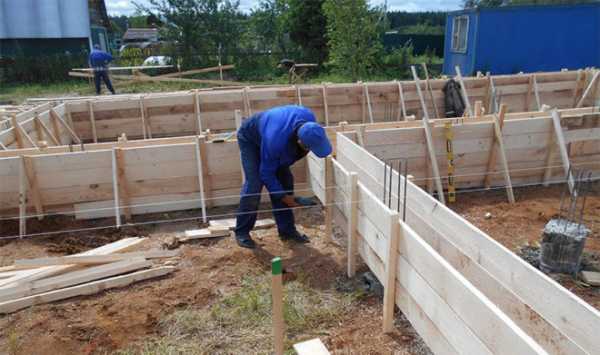

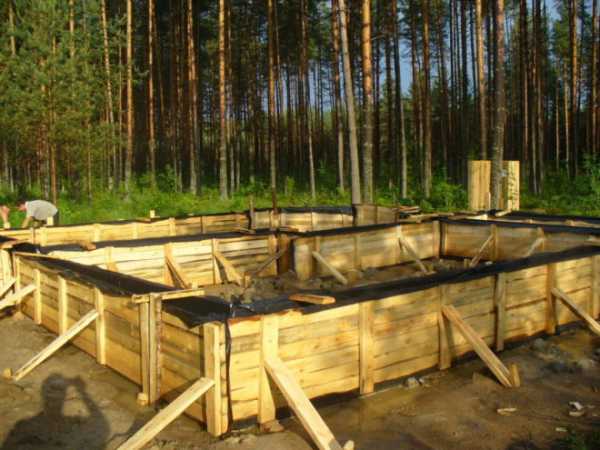

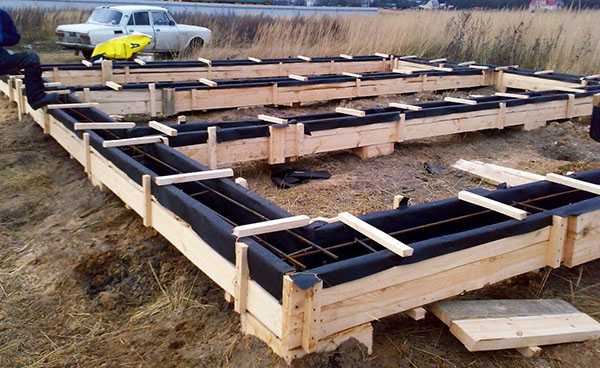

Для обустройства опалубки сбивают деревянные щиты из досок, ОСБ и прочих ровных материалов. Устанавливают распорки, чтобы на 1 погонный метр опалубки пришлось порядка 2 колышков.

Опалубку следует поставить идеально по уровню горизонта, чтобы потом не пришлось подравнивать плоскость перед строительством.

Рекомендовано услать дно и стены опалубки пленкой, что позволит гидроизолировать основание и защитить от пучения грунта и пересыхания после заливки бетоном. Для заливки подойдет бетон для ростверка марки М250-М300.

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими рукамиКак только опалубка готова, приступают к армированию. Очень важно связать воедино арматуру будущих свай. Если в работе будет перехлест арматуры, то он должен быть не меньше, чем на 40 см между прутами.

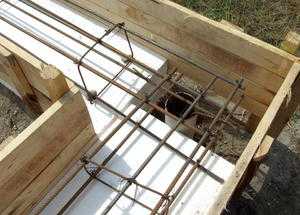

Рекомендовано армирование минимум в 4 прута.

Между первым рядом и песком следует оставить пространство до 5-7 см, чтобы бетон полноценно пролился под прут. Для этого следует положить под каждый прут красный кирпич, чтобы оставить фиксированное пространство.

Поле того, как работы по подготовке закончены, следует посчитать кубатуру и заказать бетон марки М200-М300. Заливка производится за один день.

Преимущества фундамента на сваях с ростверком

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

Используя фундамент на сваях ростверком, можно добиться следующих преимуществ от выбранного типа основания:

  1. Экономятся денежные средства. Придется покупать гораздо меньше бетона, в целом, экономия может составить 50 и более процентов. Кроме того, работу можно выполнить своими руками, что позволит еще больше сэкономить. Копать здесь не так много, поэтому работа будет несложной.
  2. Небольшой расход материала. Именно поэтому допускается залить основание своими руками, смешивая бетон на бетономешалке.
  3. Эксплуатационные качества такие же, как у ленточного фундамента. Мы получаем морозоустойчивое основание, которое не боится пучения грунта и внешних нагрузок. Его можно использовать под дома разной формы и с разным количеством этажей. Поэтому, отвечая на вопрос «что такое ростверковый фундамент», можно смело ответить, что это качество, надежность и уверенность в завтрашнем дне.
  4. Отсутствие вибрации. Это достигается за счет подвесной конструкции, что спасает жителей домов от дискомфорта, если их жилища расположены вблизи железной дороги.
  5. Экономит время строительства. Такие технологии нередко используются для возведения мелкозаглубленных фундаментов, что позволяет приступать к строительству уже через пару тройку дней после заливки. Таким образом, за сезон можно построить надежный, недорогой дом, под индивидуальные размеры ростверка свайного фундамента.
  6. Большой интервал времени проведения работы. Такие фундаменты можно возводить в любое время года, исключая зиму, когда температура воздуха опускается ниже — 10%. Нужно отметить низкие потери тепла, поскольку ростверк оберегает грунт, засыпанный в цоколь от прямого соприкосновения с атмосферой.

Недостатков у такого основания почти нет. Разве что здесь отмечают ограниченность эксплуатации таких фундаментов с домами, нагрузка на основание которых превышает 7 тонн. Да и цокольный этаж, а также подвал, здесь уже не оборудовать.

Как ухаживать за свайным фундаментом с ростверком

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими рукамиЕсли вы залили висячий ростверк на сваях сегодня, это не значит, что завтра вы должны благополучно забыть о фундаменте и ждать пока он высохнет. Как и любое основание из бетона, ростверк требует ухода. На второй день его следует накрыть пленкой и каждый день поливать обильным количеством воды. Тогда не будет трещин и сколов. Уже к 28 дню он наберет свою максимальную прочность. Конечно, строить можно начинать и раньше. Главное, помнить, что пересохший фундамент — это гарант образования трещин. Поэтому, поливайте ростверк и накрывайте его пленкой.

Мелкозаглубленный фундамент на сваях следует возводить уже сначала весны. Его нужно нагрузить до наступления морозов, чтобы основу не выдавило пучением грунта.

Заглубленный фундамент допускается копать и заливать под зиму, так как глубина его залегания больше глубины промерзания грунта.

Теперь вы знаете, как правильно выполняется строительство свайно-ростверкового фундамента. Главное, это правильный расчет нагрузки на землю, профессиональная геологоразведка, точный вынос контура дома на и соблюдение норм и правил строительства.

Свайно-ростверковый фундамент своими руками — видео


glav-dacha.ru

плюсы и минусы, технология обустройства

До недавнего времени для строительства жилых домов использовались только четыре вида фундаментов — ленточный, плитный, столбчатый и свайный. Самым распространённым являлся ленточный, так как глубина его заложения зависит от промерзания грунта. Это даёт гарантию, что возводимое строение будет надёжно защищено. Но в последнее время особую популярность стал приобретать свайно-ростверковый фундамент, который обладает массой положительных качеств при гораздо меньшей стоимости.

Что такое свайно-ростверковый фундамент

Чтобы более детально понять, что такое свайно-ростверковый фундамент, следует вспомнить устройство классического свайного фундамента. Это несущая конструкция, представленная определённым количеством свай, заглубленых в землю. Сваи заглубляются по периметру и площади будущего строения с некоторым шагом, который высчитывается исходя из проектной нагрузки.

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

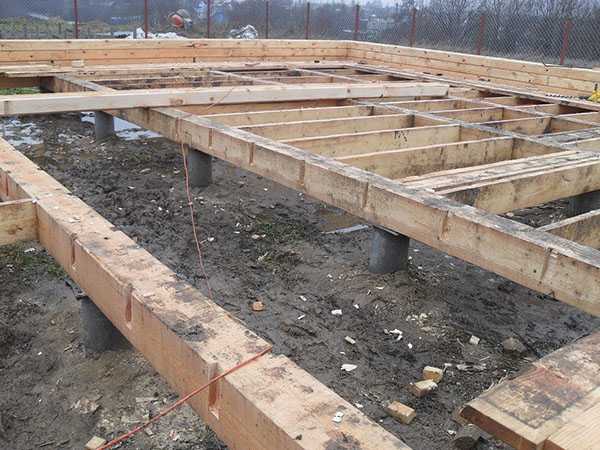

Для обвязки свайного фундамента используется ростверк из деревянного бруса

Главный недостаток свайного фундамента — это плохое распределение нагрузки между опорами. Поэтому этот вид несущего основания используется только для небольших бревенчатых и каркасных построек.

Свайно-ростверковый фундамент представляет собой модернизированный вариант свайного основания. Несущие опоры объединяются при помощи деревянного, бетонного или железобетонного ростверка, который укладывается на сваи.

Благодаря жёсткой связи между опорами нагрузка, оказываемая на фундамент, распределяется более равномерно. Это даёт возможность использовать свайный фундамент ростверкового типа для постройки строений из блоков и кирпича.

Как работает ростверк

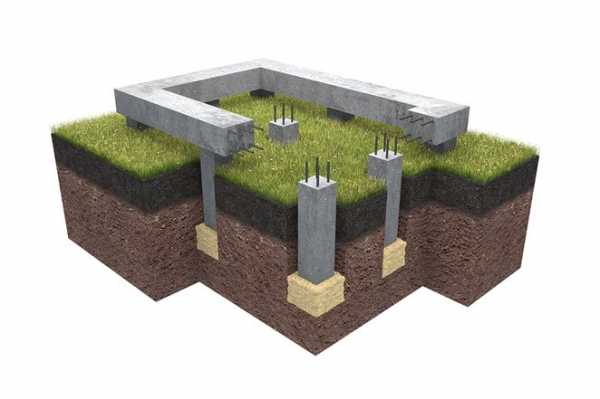

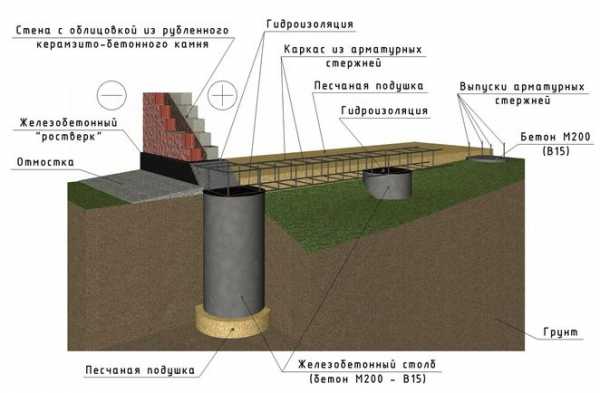

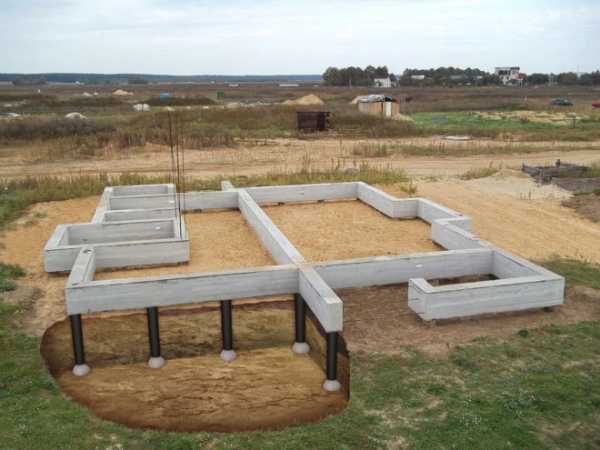

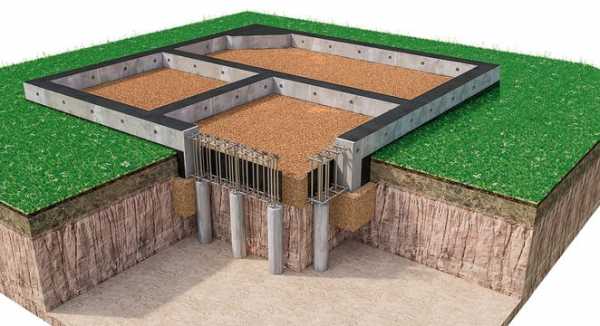

Ростверк — это верхняя горизонтальная часть свайного фундамента, объединяющая несущие опоры в единую конструкцию. Этот элемент фундамента принимает и равномерно распределяет нагрузку от стен строения на опоры в виде свай. Несущие элементы в свою очередь передают нагрузку в грунт.

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

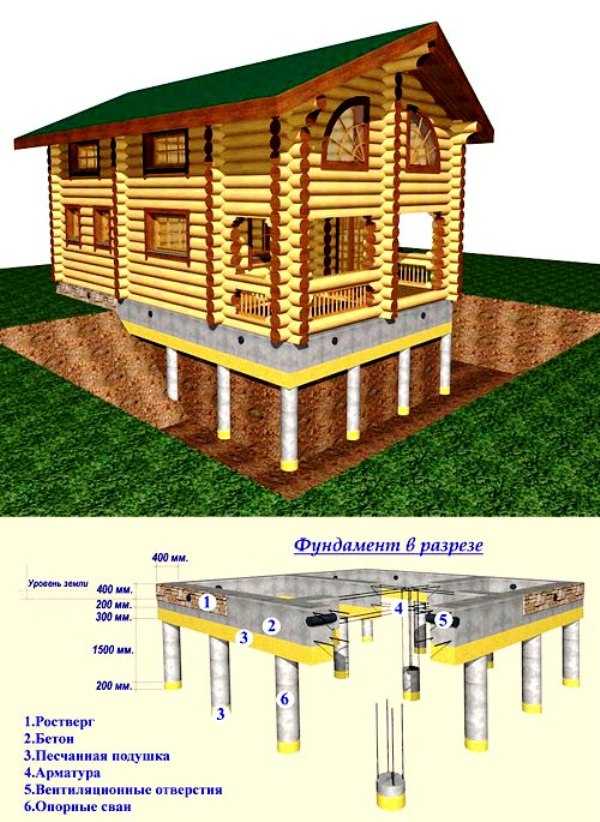

Высота опор свайно-ростверкового фундамента зависит от глубины промерзания грунта

По сути, основная задача ростверка — это объединение свай в единое сооружение, что значительным образом улучшает распределение нагрузки, предотвращает просадку отдельных свай в грунт, снижает риск повреждения несущих стен и других конструктивных узлов строения.

По способу исполнения ростверк фундамента может быть сборным или монолитным. Наиболее показательным примером сборного ростверка является пояс из стальных балок, которые фиксируются между собой при помощи сварки. В основном сборный ростверк применяется для нежилых построек, рассчитанных на 15–20 лет эксплуатации.

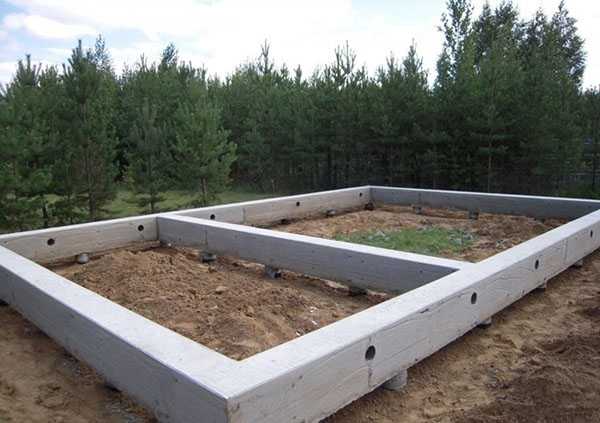

Монолитный ростверк представляет собой более цельную и прочную конструкцию, для изготовления которой используются различные материалы. Например, популярным типом монолитного ростверка является железобетонная лента. Иногда этот тип ростверка также именуется ленточным из-за некоторого сходства с одноимённым видом фундамента.

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

Наземный ростверк должен располагаться на песчаной подушке толщиной до 30 см

В зависимости от положения конструкции относительно грунта можно выделить следующие типы ростверка:

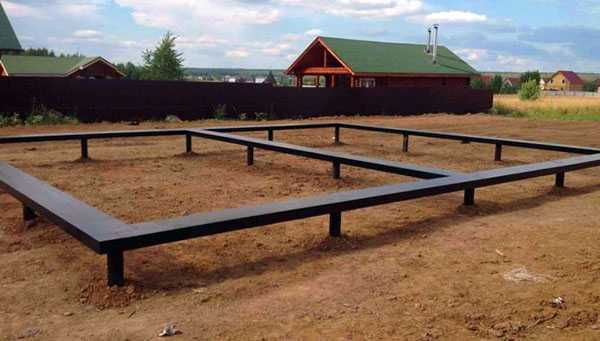

  • висячий — располагается над поверхностью земли на расстоянии 10–15 см и более;
  • наземный — ростверк лежит на поверхности земли без заглубления в грунт;
  • заглубленный — нижняя часть ростверка располагается ниже уровня грунта и опирается на песчано-гравийную подушку.

При возведении жилых строений наиболее часто используется висячий или так называемый высокий тип ростверка. Расстояние между грунтом и нижней плоскостью ростверка предохраняет основную конструкцию фундамента от деформации и вырывания из особо пучинистых типов грунта.

Наличие пустоты между грунтом и полом строения позволяет подполу постоянно проветриваться, что снижает уровень влажности в помещениях дома или бани. Наземный и заглублённый ростверк применяется при постройке малоэтажных домов, когда требуется более прочное основание с повышенными теплоизоляционными качествами.

Преимущества и недостатки

К преимуществам свайно-ростверкового фундамента можно отнести следующее:

  • простая технология монтажа — работы по обустройству фундамента выполняются силами небольшой бригады рабочих, состоящей из 3–4 человек. За счёт этого снижается общая стоимость выполняемых работ;
  • скорость возведения — в отличие от ленточного или блочного основания, при монтаже свайно-ростверкового фундамента используется гораздо меньшее количество материалов, что снижает срок возведения несущего основания и строения в целом;Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

    Свайно-ростверковый фундамент возводится быстрее ленточного или монолитного

  • универсальность — фундамент прекрасно подходит для возведения строений на рельефных участках с пучинистым и подвижным типом грунта. При этом наличие высоких грунтовых вод не оказывает никакого влияния на несущую способность конструкции;
  • срок службы — в зависимости от типа ростверка срок эксплуатации фундамента варьируется от 50 до 100 лет.

Свайно-ростверковый фундамент рекомендуется к обустройству не только на подвижных и слабонесущих типах грунта, но и на почвах с повышенной плотностью, когда подготовка котлована и проведение других земельных работ под ленточный или монолитный фундамент неоправданно.

Среди существенных недостатков этого фундамента можно отметить, что в возводимых домах вряд ли удастся обустроить полноценный цокольный этаж. Даже при обустройстве свайного фундамента с заглубленным ростверком потребуется вложение больших средств, чтобы получить утеплённое и функциональное помещение.

При обустройстве фундамента обязательно используется спецтехника, позволяющая забить сваи на нужную глубину. Это не относится к существенным недостаткам, но перед сооружением основания следует не только просчитать его несущую способность, но и продумать план проезда техники.

Как сделать свайно-ростверковый фундамент

Прежде, чем приступить к сооружению свайного фундамента с ростверком, следует провести подготовительные работы. Для этого потребуется определиться с типом несущих опор и рассчитать их минимальное количество. После этого необходимо составить проект или план-схему, где потребуется расположить опоры согласно размерам будущего строения.

Какие сваи лучше использовать

В зависимости от способа погружения в грунт и основного материала, из которого изготавливается опора, можно выделить следующие виды свай:

  • набивные — полые опоры, которые погружаются в заранее подготовленную скважину в земле. Пространство между стенками заполняется бетонной смесью. Для усиления конструкции в бетон погружается армирующий каркас из стальной арматуры;Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

    Набивные сваи предсталяют собой бетонную конструкцию с армирующим каркасом

  • забивные — самый распространённый тип свай, используемый на территории России и стран СНГ. Опора представляет собой железобетонную конструкцию, которая погружается в грунт методом забивки или лидерного бурения. Для забивки используется специальная пневматическая установка;
  • винтовые — стальные сваи, погружаемые в грунт методом завинчивания. Изготавливаются из полой трубы с наконечником из высокопрочных литых или сварных изделий. На конце ствола сваи располагаются лопасти, позволяющие опоре беспрепятственно проходить плотные слои грунта.

В промышленном строительстве, помимо перечисленных типов свай, используются вибропогружаемые и вдавливаемые типы свай. Оптимальными по соотношению цены к качеству являются винтовые сваи. Их несущей способности достаточно для постройки брусовых и бревенчатых малоэтажных домов.

По конструкции винтовые сваи подразделяются на три типа: однолопастные, многолопастные, узколопастные. Однолопастные сваи применяются редко в силу низких эксплуатационных качеств. Являются наиболее дешёвым и доступным типом изделий для постройки свайных фундаментов.

Многолопастные винтовые сваи применяются при строительстве домов на большинстве типов грунта. Имеют высокие прочностные и эксплуатационные качества. Способны выдерживать вес одно– и двухэтажных строений весом более 70 тонн.

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

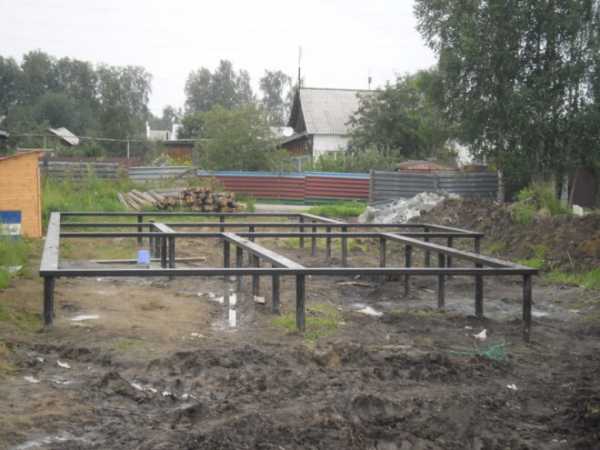

Винтовые сваи позволяют обустроить ростверк из бруса, швеллера, двутавра и железобетона

Узколопастные винтовые сваи — это специализированный тип изделий, предназначенный для постройки свайных фундаментов на каменистых и твёрдых типах грунта. За счёт уменьшенного диаметра лопастей сваи легко вкручиваются в каменистый грунт. При этом небольшого диаметра лопастей вполне достаточно для удерживания опоры.

Расположение свай в ростверке

При обустройстве свайно-ростверкового фундамента существует несколько способов расположения свай:

  • одиночный — сваи располагаются только в местах с наибольшей нагрузкой на несущее основание. При этом строение возводится на классическом ленточном фундаменте;
  • ленточный — сваи заглубляются по периметру будущего строения с определённым шагом, подобранным под расчётный вес возводимого здания и тип грунта, представленный на месте проведения работ;Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

    Сваи фундамента распологаются по площади фундамента с определённым шагом, который просчитывается заранее

  • полосный — сваи устанавливаются под несущими стенами постройки по рядам. В основном этот способ применяется для возведения двух- и трёхэтажных домов или тяжёлых бань из бруса;
  • кустовой — сваи в определённом количестве (3–5 шт) располагаются на участках и местах с наибольшей нагрузкой на основание;
  • шахматный — свайное поле напоминает шахматную доску, когда сваи устанавливаются по всей площади строения с определённым шагом. Обычно применяется совместно с монолитным типом ростверка.

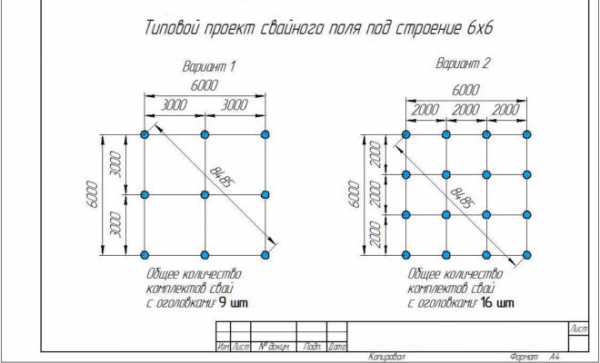

Как расставить сваи на плане дома

Чтобы самостоятельно расположить сваи по периметру и площади участка, где будет обустраиваться фундамент, необходимо знать параметры возводимого здания. Исходя из этого, составляется примерный план-схема с изображением основания строения и свай в уменьшенном масштабе. Для этого можно использовать обычную бумагу и карандаш.

Несущие опоры обязательно должны располагаться на углах и в местах пересечения с простенками. Если расстояние между опорами превышает 3 м, то на этом участке необходимо предусмотреть установку промежуточной сваи. Оптимальное расстояние между промежуточными сваями — 2–3 м. После расположения свай можно переходить к их выбору с учётом способа заглубления и материала.

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

При составлении схемы обязательно обозначаются размеры и расстояние между сваями

Точное количество свай и их опорная площадь зависит от проектной массы возводимого здания. Несущая способность свай определённого типа должна быть указана в спецификации к изделию, которую можно найти на сайте производителя или в точке продаж, где будут приобретаться сваи.

Исходя из расстояния между сваями и их несущей способности, высчитывается минимально необходимое количество изделий.

Расчёт свайно-ростверкового фундамента

В качестве примера рассчитаем количество винтовых свай, необходимых для постройки каркасного дома, имеющего размер 8×8 м. Общий вес здания будет составлять 30 тонн. Строение будет возводиться на грунте средней плотности.

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

Шаг между сваями не должен превышать 3 м

Расчёт свай на фундамент выполняется в следующей последовательности:

  1. Полезная нагрузка — 8 * 8 *150 = 9600 кг.
  2. Снеговая нагрузка — 8 * 8 * 180 = 11520 кг.
  3. Общая нагрузка на фундамент — 30000 + 9600 + 11520 = 51120 кг. С учётом коэффициента надёжности: 51120 * 1,1 = 56232 кг.
  4. Количество свай — 56232 / 2000 = 28,116 шт, но так как свая является цельным изделием, то в нашем случае понадобится 29 шт. Длина сваи 2500 мм. Шаг между опорами — 2 м.

Коэффициенты, используемые в формулах, были взяты из СНиП 2.01.07–85 «Нагрузки и воздействия».

Технология заливки фундамента

После составления плана и расчёта минимального количества необходимых свай, можно закупать материал и приступать к подготовке места под фундамент. Для этого потребуется провести разметку на выбранном участке земли и выполнить земляные работы.

Разметка места под фундамент

Для разметки участка под строительство фундамента используются деревянные колышки и капроновый шнур. В первую очередь необходимо тщательно разровнять участок при помощи подручных средств и садового инструмента. Если участок сильно рельефный, то может понадобиться спецтехника, при помощи которой месту необходимо придать равномерный уклон.

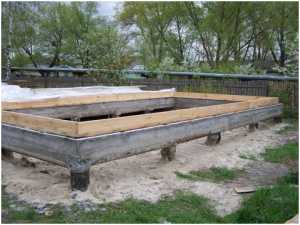

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

После установки колышков или стальных прутов между ними натягивается капроновая нить

Дальнейшие действия по разметке места под фундамент таковы:

  1. Деревянные колышки вбиваются в землю при помощи ручного инструмента с учётом размеров будущего строения.
  2. Между выставленными колышками натягивается капроновая нить или прочная верёвка.Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

    Колышки вбиваются не только по периметру фундамента, но и по его площади

  3. После этого выставляют внутренний ряд колышков, который будет указывать на толщину обозначенной стены.
  4. В завершение выставляют колышки для внутренних стен и перегородок, между которых также натягивается нить.

В результате должна получиться разметка, показывающая размеры несущего фундамента. Это позволит определить точки, где будут ввинчиваться или заливаться сваи.

Земляные работы и заливка свай

Земляные работы, которые необходимо провести перед постройкой фундамента, во многом зависят от выбранного типа свай. Для обустройства свайного фундамента ростверкового типа, предназначенного для жилых строений, наиболее часто используются винтовые или буронабивные сваи.

Винтовые сваи вворачиваются в землю вручную или при помощи специальной установки без предварительной подготовки скважины. В качестве ориентира по высоте используется шнур, который натягивается относительно горизонта.

Подготовка скважин и заливка буронабивных свай выполняется следующим образом:

  1. При помощи спецтехники пробуриваются скважины в земле на глубину 80–100 см. Диаметр скважины зависит от общего веса строения и сечения используемой насадки. Если есть необходимость, то скважину можно расширить при помощи обычной лопаты.Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

    Перед заливкой бетонной смеси в скважину устанавливается армирующий каркас

  2. Внутренние стенки каждой скважины обсаживаются изоляционным материалом. Например, можно использовать обычный рубероид. Для этого необходимо обрезать полотно рубероида длиной 50–70 и аккуратно вставить в скважину.
  3. После изоляции на дно скважины насыпается 5 см слой гравия фракции 20–40, который слегка утрамбовывается деревянной рейкой. Далее, в скважину устанавливается армирующий каркас из стальной арматуры Ø18–22 мм.Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

    Для заливки буронабивных свай используется бетон марки М500

  4. Стандартный вариант каркаса представляет собой 4 прута, соединённых поперечинами из арматуры Ø 14–16 мм с шагом 20 см. Примерная схема вязки показана на фото выше. Верхняя часть каркаса обязательно должна выходить из скважины на 15–20 см. Это необходимо для его дальнейшего соединения с ростверком.
  5. После всех подготовительных действий производится заливка бетонной смеси. Для этого используют бетон марки М500 от производителя. Если планируется самостоятельное замешивание раствора, то рекомендуется использовать бетономешалку и готовые сухие смеси.

Если позволяют возможности и навыки, то вязку каркаса можно сделать при помощи сварки. В противном случае используется стальная нержавеющая проволока. При заливке свай рекомендуется проводить трамбовку бетона. Это можно сделать при помощи стального прута арматуры или деревянной рейки. Это поможет избежать образования пустот в бетоне.

Устройство ростверка и установка опалубки

Для установки ростверка из стальных балок используется сварка. В процессе работ необходимо приварить сборную конструкцию ростверка к оголовкам свай в виде армирующего каркаса.

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

Армирующий пояс ростверка должен быть надёжно прикреплён к каркасу свай

Для установки заглубленного железобетонного ростверка потребуется выполнить следующее:

  1. По периметру и площади строения, где планируется заливка монолитного ростверка, производится подготовка основания. Для этого засыпается несколько слоёв щебня общей толщиной 15 см. Каждый слой тщательно утрамбовывается.Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

    Для изготовления опалубки можно использовать крепкую доску или толстую фанеру

  2. Если вместо щебня используется песок, то общая толщина песчаной подушки для заглубленного ростверка должна составлять не менее 30 см. Для наземного ростверка — 15 см. Для трамбовки песка можно использовать виброплатформу.
  3. На гравийную или песчаную подушку устанавливается опалубка. Для изготовления опалубки используется обрезная доска и бруски подходящего сечения. С внешней стороны опалубка обязательно подпирается при помощи досок или бруса.Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

    Обрезная доска скрепляется в щиты опалубки при помощи деревянного бруска 40×40 или 50×50 мм

  4. В качестве армирующего каркаса используется нижний и верхний пояс арматуры, соединённый более тонкими прутами. Аналогичный подход применяется при обустройстве ленточного основания. Дополнительно каркас соединяется со сваями при помощи стальной проволоки или сварки.

Вместо обычной доски для изготовления опалубки можно использовать толстую фанеру или листы металла. При изготовлении опалубки стоит помнить, что её высота должна быть выше уровня ростверка на 5–10 см.

Установка закладных деталей и заливка ростверка

Перед заливкой бетонной смеси необходимо проложить трубы, которые позже будут выступать в роли каналов под различные коммуникации: отопление, канализация, водопровод.

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

Продухи обустраиваются на противоположных стенах фундамента или ростверка

И также в конструкции ростверка должны быть предусмотрены продухи. Обычно они располагаются на противоположных сторонах фундамента, что обеспечивает естественный уровень тяги без монтажа дополнительных приспособлений.

Для устройства вентиляционных отверстий и дальнейшей заливки ростверка потребуется выполнить следующее:

  1. Внутрь армирующего пояса укладывается короткая труба, длина которой равна ширине будущего фундамента. Можно использовать и более длинную трубу, но для этого потребуется выпилить отверстие в опалубке при помощи дрели с корончатой насадкой по дереву.
  2. Трубы укладываются с определённым шагом на противоположных стенах будущего ростверка. Если фундамент предусматривает внутренние перегородки, то в них также устанавливаются трубы. С примерной схемой можно ознакомиться на фото выше.Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

    Вентиляционная труба закладывается между прутьями арматурного каркаса

  3. После прокладки труб можно переходить к подготовке бетонной смеси на основе цемента марки М500. Перед заливкой выступающая часть свай и внутренняя поверхность опалубки изолируется рубероидом.
  4. Бетонная смесь заливается от любого угла опалубки. В процессе заливки бетон трамбуется при помощи специального инструмента или подручных средств. Важно, чтобы полная заливка ростверка была выполнена за одну рабочую смену. Верхний слой бетона выравнивается при помощи правила и проверяется по уровню.Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

    Полное отвердевание бетона произойдёт через 25–28 дней с момента заливки

  5. После заливки конструкция закрывается полиэтиленовой плёнкой. Если ростверк был залит при температуре выше 20 оС, то через 4–5 дней опалубку можно снять, а через 7–10 дней приступить к выполнению дальнейших строительных работ.

Если работы по обустройству свайно-ростверкового фундамента проводились при температуре ниже 10–15 оС, то снимать опалубку можно только через 14–16 дней.

Видео: свайно-ростверковый фундамент своими руками

Свайно-ростверковый фундамент является наиболее удачной конструкцией несущего основания, которая сочетает в себе высокие эксплуатационные качества ленточного и свайного фундамента. Этот тип фундамента прекрасно подойдёт как для строительства жилых домов по каркасной технологии, так и для сооружения бань, саун или построек технического назначения.

Оцените статью: Поделитесь с друзьями!

kakpostroit.su

виды, плюсы и минусы, схема

Ростверковый ленточный фундамент представляет собой надежную и прочную опору для строения. Для его создания применяются две технологии. Одна необходима для создания основания, располагающегося выше уровня земли. Вторая технология – создание ростверка, принимающего на себя часть нагрузки.

Особенности и устройство конструкции

Фундамент подходит для укладки на неровных поверхностях, склонах, на участках со сложным рельефом. С ним достичь горизонтальной поверхности значительно проще, чем другими видами основы для зданий. Ленточный фундамент не требует проведения сложных подготовительных работ по выравниванию участка и использование спецтехники. Это дает важное преимущество – дешевизна.

По устройству ростверковый ленточный фундамент подразделяется на несколько видов:

  1. Высокий. Устанавливается над уровнем земли на расстоянии в 15 см. Подходит для участков с промерзшей землей с периодическим вспучиванием грунта. После возведения здания требуется утеплить полы первого этажа.
  2. Повышенный. Укладывается на уровне земляного покрова. Для устранения давления с ростверка требуется удаление части грунта.

Ленточный фундамент требует тщательных расчетов толщины ростверка, количества свай и других параметров.

Выбирая при строительстве дома ростверковую ленточную основу, обязательно соблюдается два основных правила:

  1. Создание песчаной подушки. Ее толщина составляет 20-30 см, она укладывается под сваями и бетонным каркасом с целью его защиты от разрушения под воздействием грунта.
  2. Создание гидроизоляции опор и ростверка. С этой целью используются листы рубероида, асбоцементные трубы или полиэтиленовая пленка.

Фундамент подходит для строительства зданий из облегченных материалов.

Плюсы и минусы конструкции

Схема свайного фундамента с ростверком

Ленточный фундамент имеет преимущества:

  • невысокая стоимость;
  • надежность;
  • возможность оборудовать подвальное помещение или погреб;
  • равномерно распределяет нагрузку по основанию;
  • подходит для сооружений из любых материалов;
  • не требует удаления грунта по всей территории основания.

Ростверк улучшает качество ленточного фундамента, делает его прочнее, увеличивает срок службы.
Минусов меньше, но все же они есть:

  • нельзя монтировать на грунтах со слабой несущей способностью;
  • требует проведения трудоемкой работы.

Какой бывает ленточная конструкция

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

Один из видов фундамента с ростверком

При строительстве ростверкового ленточного фундамента используется несколько видов строительных материалов, что влияет на название готовой конструкции. Отличия заключаются в технологии изготовления основания.

  • Монолитный. Работы по созданию конструкции проводятся на строительной площадке. Монолитный фундамент состоит из бетона и армирующей сетки. Для его создания сооружается опалубка в вырытом котловане, затем укладывается арматура. Полученная конструкция заливается бетонной смесью. Преимуществом монолитной основы является долговечность – она способна прослужить 100 и более лет. Использование монолитного ленточного фундамента актуально при строительстве сооружений, запланированных для длительной эксплуатации. Конструкция требует от 4 недель на сборку.
  • Сборный бетонный. Конструкция собирается из железобетонных блоков, отливаемых на заводе. Элементы связываются арматурой между собой, образовавшиеся промежутки заливаются бетонным раствором. Сборная ленточная конструкция подходит для каркасных домов. Срок службы основы составляет 50-80 лет. Но его нельзя использовать на просадочных и пучнистых почвах.
  • Бутовый. Изготавливается из бутового природного камня. Требуют соблюдения техники укладки элементов, правильного расчета и соединения. Если нарушается технология кладки, то дом может потрескаться. Срок службы бутового фундамента составляет 50-70 лет.
  • Кирпичный. Маловостребованный фундамент, требующий проведения трудоемкой и длительной работы. Конструкция сооружается из кирпича или строительных блоков. Фундамент недолговечен: при соблюдении техники укладки срок службы составляет не более 50 лет.

Значение ростверка в строительстве зданий

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

Разрез ленточного фундамента с ростверком

Ростверк выполняет 2 основные функции:

  1. Распределение продольных и поперечных нагрузок по периметру фундамента.
  2. Объединение конструктивных элементов основы в монолитную конструкцию.

Функциональность ростверка зависит от материала изготовления. Элемент классифицируется на несколько видов:

  • деревянный – изготавливается из брусьев, отличается дешевизной, доступностью и легкостью установки. Подходит для домов, построенных на основе древесины. Недолговечен, подвержен гниению и быстрой порче;
  • стальной – представляет собой балочный каркас, построенный из стальных прутьев и металлических свай. Используется при возведении бани, одноэтажных домов, бытовок. Подвержен коррозии, требует дополнительной обработки перед использованием, но надежный и выносливый;
  • монолитный – ростверк выполняется в виде системы, состоящей из балочных перекрытий и вертикальных элементов, соединенных бетоном в единую конструкцию. Отличается выносливостью, устойчивостью к внешним воздействиям, надежностью и долговечностью.

Ростверк увеличивает срок службы фундамента, защищает его от лишней нагрузки, предотвращая преждевременное разрушение основы.

Ростверковый ленточный фундамент – это отличное решение для тех, кто желает построить дом на качественном и долговечном основании. Это надежная конструкция, соответствующая требованиям к надежности и безопасности. Приложив немного усилий, ленточная основа и ростверк будут установлены на строительной площадке собственными руками. При отсутствии знаний и опыта работы с данной конструкцией дело рекомендуем доверить специалистам для предотвращения негативных последствий.


Прочитайте еще:

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

Благодаря эксплуатационным качествам на всей территории России в строительстве используется фундамент мелкого заложения. Низкие затраты и ...

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

От качества исполнения фундаментных работ будет зависеть в дальнейшем состояние возведенного здания и срок его безаварийной эксплуатации. Выбирая ...

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

Строительство дома не всегда осуществляется на идеально ровной местности. Нередко жилые постройки возводят в горах или на холмистых участках. В таких ...

myfundament.ru

монолитный ростверк + ленточный фундамент

Еще недавно в строительстве были распространены только четыре вида фундамента – свайный, ленточный, плитный и столбчатый. Причем предпочтение отдавалось в основном ленточному – его закладывают ниже точки промерзании грунта, благодаря чему здание стоит надежно, но обходится этот нулевой уровень дорого. На сколько? На целых 45% сметной стоимости всех работ! Вот почему новый финский тип устройства нулевого уровня — свайно-ростверковый фундамент – стал так быстро приобретать популярность. Особенно тот его подвид, который сооружается в несъемной опалубке. И выходит он в пределах 10-25% общей сметной стоимости на баню – все благодаря тому, что не нужно ставить щиты и монтировать их деревянными брусками, и демонтаж затвердевшего бетона также не нужен.

А еще свайно-ленточный фундамент (его еще называют так) отлично справляется со своей задачей на склонах, участках с неровным рельефам и на неустойчивом грунте. Если баня планируется массивная и не с одним этажом – как раз такой нулевой уровень выдержит все.

Что такое ростверк и зачем он нужен?

Ростверк – это плиты либо балки, которые и связывают между собой сваи уже на поверхности земли. Такая конструкция фундамента просто идеальна для бань, которые возводятся по каркасной технологии и их основные элементы связаны со сваями, и когда ширина ленточного фундамента планируется слишком широкой.

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

Свайно-ростверковый фундамент в разрезе

Итак, в таком фундаменте для бани ростверк может быть монолитным, сборным и сборно-монолитным. Если он монолитный, из бетона с опалубкой – это еще и ленточный фундамент на буронабивных сваях, который не менее прочный и долговечный.

Какие сваи лучше для такого фундамента?

По материалам сваи могут быть железобетонными, бетонными, металлическими и изредка деревянными. Также различают висячие сваи, передающие нагрузку бани на боковые поверхности, и сваи-стойки – которые этот же вес передают уже на материнский грунт.

Современный свайный фундамент с ростверком делается сегодня и с набивными сваями, которые удобно укладывать в подготовленные отверстия прямо на месте строительства, и инъекционными – они заливаются в неширокие отверстия до 12 см с одиночной арматурой. Неплохая альтернатива и забивные сваи – готовые столбы, которые забиваются в землю специальной техникой.

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

Как правильно расположить сваи в ростверке?

Всего существует 5 способов расположения свай в свайно-ростверковом фундаменте:

  • Одиночный – когда сваи находится каждая под своей опорой.
  • Ленточный – когда они равномерно расположены по всему периметру бани.
  • В виде полос – когда сваи ставятся в 2 и более рядов в ростверке большой длины. Это для огромных и массивных бань с бассейнами и этажами.
  • Кустами – сваи находятся в местах высокой нагрузки и под несущими колоннами.
  • В виде поля – сваи расположены рядами или в шахматном порядке под ростверком больших размеров.

Возведение такого фундамента в пошаговом рассмотрении

Сваи для такого фундамента понадобятся с круглым сечением, а в землю они будут вводиться благодаря работе строительного бура. После бурения скважин в них будет закладываться песчаная подушка в слой 30 см. Подготовьтесь к тому, что свай будет много – и в основании стен, и на углах ленты, причем на расстоянии не менее 1,8-2 метров друг от друга. В качестве гидроизоляции такого фундамента традиционно используют асбестоцементные трубы и те, что делаются из обычного рубероида с помощью лески.

Самый простой вариант свайно-ростверкового фундамента – это сваи, заглубленные на 2 метра и удаленные друг от друга на 3 м, и ростверк в земле на 20 м. А внутри ростверка тогда можно устроить подпол на песчаной подушке или стяжке – тогда не нужно будет гидроизоляция. Дешево и сердито, как любят говорить в России.

  • Шаг 1. Проводятся разведовательно-изыскательные геологические работы, которые позволяют понять, какой именно грунт на участке и насколько он однороден. Причем, если нет возможности привести специалиста, нужно хотя бы все это проделать в примитивном смысле – ведь известно, что характеристики грунта могут оказаться разными в пределах совсем небольшой площади. Кроме того, важны и такие параметры, как ветровая нагрузка, вес строительных материалов бани и величина уклонов рельефа – все это тоже берется за основу.
  • Шаг 2. Подготавливается песчаная подушка для железобетонной ленты фундамента – чтобы вся конструкция была максимально защищена от механического воздействия почвы.

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

  • Шаг 3. Делается традиционная опалубка, как для ленточного фундамента – по тем же принципам. Что касается свайно-ростверкового фундамента с несъемной опалубкой, то роль «посуды» в нем выполняет экструдированный пенополистирол «Пеноплэкс» или «ТермоМонолит». В итоге сам фундамент получается теплый и даже гидроизолированный. А все мостики холода устранят стеклопластиковая арматура и СВТ-стяжки.
  • Шаг 4. Делаются сваи. Отверстия для их бурятся специальной техникой, потом их обсаживают рубероидом или подобным ему листовым материалом – в расчете на то, что верхняя часть размещается на уровне земли. Причем асбоцементная труба может использоваться в качестве обсадки. А вот внутрь отверстия ставятся четыре нитки арматуры – связанные с собой так, чтобы их верхняя часть выходила из сваи и связывалась с ростверковой арматурой. Туда же и происходит потом заливка бетона.

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

Но перед армированием ростверка сначала гидроизолируется от него верхняя часть свай – количество материала рассчитывается в индивидуальном порядке. А вот арматура, которая выпущена из свай, крепко связывают с арматурой ростверка. После набирания им 50% прочности, подсыпку можно убирать и будет получен ростверк над землей – опираться на грунт он не должен.

  • Шаг 5. Сваи и ленты армируются воедино и заливаются бетоном – для этих целей лучшей всего использовать строительную вибротехнику. Это и есть, по сути, ленточный фундамент на сваях, который официально называется – «свайный фундамент с монолитным ростверком». Причем сваи заливаются первыми – и, только через большой промежуток времени можно бетонировать всю железобетонную ленту. А, точнее, ровно через неделю, когда бетон уже наберет половину своей марочной прочности, начинаются работы по ростверку. Итак, сначала сооружается опалубка, куда засыпается песок или закладывается пенополистирол. Это необходимо, чтобы поднять ростверк над землей и подровнять дно опалубки по верхней части свай. К слову, этот фундамент заливать можно бетоном собственного производства.

Но есть у свайно-ростверкового фундамента и свои недостатки. Во-первых, цокольного этажа у парной с ним не будет, под тяжелые стены такая конструкция не ставится, и сами расчеты свайно-ростверкового фундамента достаточно сложны. Но для обычной русской бани вариант – почти идеальный.

Оцените статью: Поделитесь с друзьями!

stroy-banya.com

Свайно ростверковый фундамент: описание и установка

Применение свайно-ростверкового фундамента во многих случаях является самым оптимальным решением, поскольку при правильном подходе такой фундамент отличается высокими показателями по стойкости к морозу и сейсмологической активности. Свойства свайно-ростверковых фундаментов делаю их одними из наиболее-подходящих для использования на пучинистых типах грунта и в условиях вечной мерзлоты.

Какими особенностями обладает свайно-ростверковый фундамент

При возведении дома на грунтах с глубоким промерзанием, которые склонны к пучению от мороза установка такого основания представляет собой наиболее целесообразный с экономической точки зрения вариант. В таком случае сваи монтируются ниже, чем находится уровень промерзания. Для того чтобы сделать выше несущие свойства свай, в низу каждой из них монтируется специальная опорная плита. В период зимы, когда из промерзания почва может вспучиваться, эта плита предотвращает выталкивание сваи грунтом.Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

При постройке здания в местах с вечной мерзлотой, все опоры нужно устанавливать на том уровне, где грунт всегда находится в отрицательной температуре. В этом случае требуется максимально снизить действие обмена теплом между грунтом и основанием, для того чтобы исключить смягчение грунта, что может случится по причине оттаивания. При постройке дома при вечной мерзлоте, лишь свайно-ростверковый фундамент может стать действительно надежной опорой для здания.

Также этот вид основания довольно распространен и при постройке частных домов, даже при грунте с небольшой глубиной промерзания. Очень часто свайно-ростверковый фундамент устанавливается для создания основы под малоэтажные дома. Такой фундамент достаточно экономичен с финансовой точки зрения, в также требует немного времени для монтажа. При этом он надежен и отличается длительным сроком эксплуатации. Обычно в таких случаях опоры устанавливают на глубину 1-1,5 метра и связывают их друг с другом при помощи ростверка.

Давайте более подробно рассмотрим что нужно для установки свайно-ростверкового фундамента и поэтапно рассмотрим процесс его монтажа.

Установка свайно-ростверкового фундамента

Сваи

Для фундаментов используются сваи из бетона или железа, круглой или прямой формы. Для того чтобы обеспечить надежность строению, сваи должны быть установлены максимально устойчиво, поэтому они устанавливаются строго на определенную глубину. Для обеспечения большей прочности сваи армируют, что способствует и увеличению сейсмической устойчивости здания.

Ростверок

Ростверок, в случае свайно-ростверковго фундамента — это монолитная железобетонная конструкция, которая нужна для связки между собой свай. Именно ростверок является основанием для стен постройки. Также он равномерно распределяет нагрузку здания на сваи.

Монтаж свайно-ростверкого фундамента

Подготовка

В первую очередь перед установкой фундамента, нужно узнать несущую способность грунта, произвести расчет воздействия на фундамент от перекрытия, свай и ростверка. Для этого нужно суммировать все эти воздействия и разделить их на общую площадь оснований свай. Требуется чтобы это число было выше, чем показатель несущей способности. Если этот показатель ниже, то нужно использовать большее количество свай.

Разметка

После проведения расчетов производится разметка. Для этого с участка, на котором будет размещено будущее здание убирают слой плодородной почвы и ровняют поверхность. Потом, применяя обноску помечают углы постройки и границы стен внутри и снаружи постройки. Далее размечают места, где будут устанавливаться сваи. Располагать их нужно по углам будущей постройки, а также под несущими стенами и в тех местах где стены пересекаются.

Земляные работы

Когда разметка произведена можно начинать проведение земляных работ. Для этого можно использовать специальную технику, но можно выполнить их и вручную. Из техники применяют специальную сваебойную технику, которая посредством ударов забивает сваи в грунт. При ручном методе используется бур для того чтобы вырыть ямы для свай, а после туда устанавливают трубу из асбоцемента либо «рубашку» из толи. В центр канала устанавливают каркас из арматуры, после чего его заливают бетоном.

Установка ростверка

Когда сваи будут установлены и высохнут, то между ними следует насыпать песчаный слой и утрамбовать его. После этого с обоих сторон от свай нужно сделать опалубку из досок, расстояние между стенками которой следует делать таким же, как и толщина стен. От того какой высоты планируется цоколь дома, зависит и высота опалубки. При этом нужно помнить, что требуется сделать каналы для водоснабжения, электропроводки или других коммуникаций. Когда опалубка надежно установлена, то поверх гидроизоляционного материала устанавливают каркас ростверка. Делается он из арматуры. Каркас требуется крепко стянуть при помощи сварки либо использую специализированную вязальную проволоку. Когда все эти действия будут сделаны опалубку можно заливать бетоном. Дождавшись полного высыхания бетона, остаётся только снять опалубку.Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими руками

Минусы свайно-ростверкового фундамента

Среди определенных минусов этой разновидности оснований можно выделить трудоёмкость создания цоколя, поскольку между ростверком и поверхностью грунта получается пустое пространство, требующее заполнения. Но также нужно помнить, что не следует полностью его заделывать, а требуется оставить небольшой зазор.

Распространенные ошибки при установке свайно-ростверкового фундамента

Поговорим о самых распространенных ошибках, которые возникают при установке свайно-ростверкового фундамента:

Недостаточно жетское сцепление свай и ростверка

В период зимы, когда грунта промерзает, он начинает расширяться. В нижнем участке перекрытия, которое утеплено охлаждение грунта происходит с более медленной скоростью. В результате такого процесса на сваи начинает давит промерзлая земля. Если не достаточно надежно связать столбы друг с другом, то в результате такого процесса может произойти повреждение фундамента, а соответственно и всей постройки. Особенно, такая проблема опасна для зданий с легкими стенами.

Отсутствие пространства воздуха под низом ростверка

Если не убрать подсыпку из под низа ростверка, то в холодный период года, низ ростверка будет подвергаться сильному воздействию из-за промерзлого грунта, который будет расширяться. Из-за этого могут оторваться опорные свайные площадки и повредиться лента. Чтобы это не произошло, вниз опалубки нужно положить плиты из пенополитсирола, толщина которых должна быть не больше пятнадцати сантиметров. Они будут представлять собой амортизирующий компонент для почвы и предотвратят промерзание пространства под полом.

Малая глубина установки основания

В том случае, если опоры установлены на недостаточно глубоко, то постройка может сильно усаживаться в дальнейшем, из-за чего произойдет порпадет пространство между низом ростверка и почвой. Если основание столбов расположено выше уровня промерзания, то в холодный период фундамент будет подвергаться мощному воздействию, которые будет направлено на то чтобы поднять его. Из-за этого в стенах постройки могут появится трещины, либо может произойти их полное разрушение

Неверныйрасчет несущей способности

Рассчитывать несущую способность будущего фундамента следует с учетом типа грунта участка, где он будет устанавливаться. У грунтов каменистого типа несущая способность выше, у песчаных мелкозернистых типов грунта этот показатель напротив самый меньший. В процессе расчета несущей способности нельзя допускать ошибок, в противном случае дом может начать постоянно погружаться в грунт и остановить это будет крайне трудно.

Такой тип фундамента довольно практичен и экономичен, но он нуждается в тщательной подготовке и планировании.

fundamentdomov.ru

плюсы, укладка ростверка в свайный фундамент

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими рукамиНекоторое время назад строители использовали при возведении объектов только четыре вида фундамента – ленточный, свайный, плитный и столбчатый. Чаще всего выбор останавливался на ленточном фундаменте, которые строили ниже уровня промерзания почвы. Это обеспечивало достаточную надежность сооружений, хотя затраты были довольно велики. В общей смете расходы на строительство такого фундамента составляли 45%.

Из-за этого назрел вопрос о создании более дешевого основания. Это привело к появлению нового финского типа основания — свайно-ростверкового фундамента. Наибольшую полярность приобрела его разновидность, которая предполагает изготовление несъемной опалубки. Относительно затрат на него требуется примерно 10-25% от общей сметной стоимости. Экономичность обеспечивается отсутствием необходимости установки щитов и крепления их деревянными брусками. Вдобавок к этому не требуется выполнять демонтаж затвердевшего бетона.

Другим ценным качеством этого свайно-ленточного фундамента следует назвать надежность. Его успешно можно использовать на склонах с неровными рельефами и на неустойчивом грунте. Поэтому при строительстве достаточно массивной бани или объекта, который предусматривает несколько этажей, использование этого нулевого уровня более чем выгодно, ведь он легко выдерживает любые нагрузки.

Что такое ростверк и зачем он нужен?

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими рукамиРостверком принято называть плиты или балки, которые используются для скрепления друг с другом свай на поверхности земли. Этот тип фундамента идеально подходит для сооружения бань, возводимых по каркасной технологии, где основные элементы скреплены при помощи свай. Также его следует выбирать, когда необходимо сделать ленточный фундамент достаточно большой ширины.

Для фундамента свайно-ростверкового можно использовать три типа ростверка: монолитные, сборные и сборно-монолитные. Если он имеет монолитную конструкцию и выполняется бетонная опалубка, то в итоге ленточный фундамент строится на буронабивных сваях, что обеспечивает ему достаточную прочность и высокую долговечность.

Какие сваи лучше подходят для такого фундамента?

В зависимости от материала свай ростверки могут быть следующих видов:

  • железобетонные;
  • бетонные;
  • металлические;
  • деревянные.

Еще принято выделять и висячие сваи, которые помогают распределять нагрузку в бане на боковые поверхности, и сваи-стойки, от которых вес переводится на материнский грунт.

В современных условиях технология изготовления свайного фундамента с ростверком предполагает сооружение набивных свай, которые лучше всего устанавливать в подготовленные скважины непосредственно на стройплощадке. Альтернативой им могут быть инъекционные сваи — в этом случае делают скважины диаметром 12 см, а при установке обязательно в них вставляют одиночную арматуру. Другой альтернативой заливным сваям могут быть готовые столбы, устанавливаемые в отверстия при помощи спецтехники.

Особенности установки свай в ростверки

В строительстве используются пять способов установки свай в свайно-ростверковый фундамент:

  • Одиночный. При этом варианте каждая свая расположена под своей опорой.
  • Ленточный. Сваи устанавливаются по всему периметру бани.
  • В виде полос. При этой схеме сваи размещают в два и более ряда в ростверке большой длины. Подобный вариант предназначен для больших и громоздких бань, строящихся с бассейном и этажами.
  • Кустами. Сваи монтируются в места наибольшей нагрузки и под несущими колоннами.
  • В виде поля. Используется метод установки свай рядами или в шахматном порядке под ростверком больших размеров.

Пошаговая инструкция сооружения фундамента

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими рукамиДля изготовления ленточно-ростверкового фундамента необходимо подготовить сваи круглого сечения. Их установка выполняется при помощи специального инструмента - строительного бура. Когда скважины будут готовы, в них перед установочными работами создается песчаная подушка слоем 30 см. Следует иметь в виду, что это работа большого количества свай, которые устанавливают в основание стен, на углах ленты, выдержав между элементами шаг 1,8-2 м друг от друга. Не следует забывать про гидроизоляцию, в качестве которой применяются асбестоцементные или трубы, изготавливаемые из рубероида с помощью лески.

Чаще всего при возведении свайно-ростверкового фундамента выбирается вариант, при котором сваи устанавливают на глубину 2 м при шаге 3 м, при этом ростверк должен уйти на глубину 20 м. Конструкцию ростверка можно использовать для изготовления подпола на песчаной подушке или стяжке. Таким образом, можно отказаться от выполнения гидроизоляции.

Этапы работ

  • Этап 1. В самом начале необходимо выполнить разведывательно-изыскательные геологические работы для определения характеристик грунта на участке и степени его однородности. Если обстоятельства не позволяют воспользоваться услугами специалиста, то необходимо проделать эту операцию хотя бы самым примитивным способом. Следует учесть, что даже на небольшой площади грунт может отличаться по своим характеристикам. Следует уделить внимание и другим факторам - ветровой нагрузке, весу стройматериалов и величине уклона рельефа.
  • Этап 2. Выполняется изготовление песчаной подушки для железобетонной ленты основания. Эта операция поможет обеспечить максимальную защиту основания от механического воздействия грунта.
  • Этап 3. Изготавливается опалубка. Ее делают по той же схеме, что и в случае с ленточным фундаментом. Однако при возведении свайно-ростверкового фундамента с несъемной опалубкой имеются свои нюансы. В качестве емкости используют экструдированный пенополистирол «Пеноплекс» или «Термомонолит». Всё это позволит качественно утеплить и гидроизолировать основание. Для ликвидации мостиков холода используют стеклопластиковую арматуру и СВТ-стяжки.
  • Этап 4. Изготовление свай. Для их установки потребуется спецтехника, которой бурят скважины. Далее их стенки обсаживают рубероидом либо обладающим аналогичными свойствами листовым материалом. Эта работа проводится с учетом того, что верхняя часть будет находиться на уровне земли. Асбестоцементная труба в этом случае может выполнять роль обсадки. В скважину устанавливают четыре нитки арматуры, которые нужно соединить друг с другом таким образом, чтобы их верхняя часть выходила из сваи и соединялась с ростверковой арматурой. Туда впоследствии заливают бетонный раствор.
  • Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими рукамиПрежде чем проводить армирование ростверка, необходимо уложить между ним и верхней частью сваи гидроизоляцию. Для расчета материала необходимо предварительно замерить площадь нуждающейся в защите поверхности. Часть арматуры, которая будет выходить из сваи, необходимо надежно соединить с арматурой ростверка. Когда конструкция наберет половину прочности, подсыпку убирают, и тогда ростверк будет располагаться полностью над землей. При этом у него не должно быть опоры на грунт.
  • Этап 5. Выполняется крепление ленты и сваи в единую конструкцию, после чего их заливают бетонной смесью. Лучше всего это делать строительной вибротехникой. В конечном итоге должен получиться тот самый ленточный фундамент на сваях, официально именуемый «свайным фундаментом с монолитным ростверком». Технология его установки предполагает вначале заливку сваи. Когда пройдет достаточно времени, можно переходить к бетонированию железобетонной ленты.
  • Обычно выжидают 7 дней - по прошествии этого времени бетон набирает 50% заявленной прочности. После этого переходят к работам по ростверку. Сперва необходимо построить опалубку, заполнить ее песком или пенополистиролом. В результате этой операции ростверк поднимется над землей и днище опалубки будет выровнено по верхней части сваи. Владельцы, которые пожелают сэкономить, могут использовать для заливки бетон собственного производства.
  • Обязательно нужно учитывать недостатки, которые присущи свайно-ростверковому фундаменту. Конструкция не будет иметь общего цокольного этажа с парной, основание не предназначено для тяжелых стен, выполнить расчёты свайно-ростверкового фундамента непрофессионалу достаточно сложно. Однако при возведении русской бани он является самым подходящим среди доступных вариантов.

Заключение

Фундамент ростверковый – Свайно-ростверковый фундамент - плюсы и минусы ростверкового фундамента на сваях, устройство своими рукамиФундамент — обязательный элемент любого объекта. Если раньше приходилось выбирать среди четырёх основных вариантов фундамента — ленточного, свайного, плитного и столбчатого, то сейчас стал доступен еще один — свайно-ростверковый фундамент. Он стал ответом производителей на высокую затратность традиционных типов фундаментов. Новый тип основания позволяет добиться существенной экономии на строительстве.

В общей смете расходы в результате использования этого основания уменьшаются практически в два раза. Но это никоим образом не вредит самой конструкции, поскольку этот фундамент отличается достаточной надежностью. Однако даже при строительстве свайно-ростверкового фундамента необходимо проводить те же процедуры, что и при сооружении ленточного. В самом начале необходимо провести исследование грунта, а саму конструкцию защитить гидроизоляцией, поскольку даже при всех впечатляющих характеристиках влага может негативно повлиять на срок службы этого фундамента.

bane.guru
