Столбчато-ленточный фундамент своими руками

Дом на свайно-ленточном фундаменте.

Столбчато-ленточный фундамент объединяет в одной конструкции преимущества столбчатого и ленточного оснований. При условии соблюдения всех нормативных требований он будет обладать высокими эксплуатационными характеристиками. При возведении такой опоры для дома сокращаются трудовые затраты и экономится значительная часть средств.

Общие сведения

Проектирование ленточно-столбчатого фундамента выполняется совместно с созданием проекта самого дома. При этом нужно правильно рассчитать нагрузку от домостроения с учетом всех используемых строительных материалов, мебели, предметов, людей, которые будут находиться в доме, максимального пласта снега, который может находиться на кровле в зимний период.

В климатических зонах с глубоким уровнем промерзания грунта устройство ленточного фундамента обходится дорого, занимает много времени и сил. Основание нужно закладывать на 20 см ниже точки промерзания почвы. На этом уровне располагаются плотные слои грунта, которые гарантируют защиту от выталкивания основания при морозном пучении.

В землю на расчетный уровень закапывают нужное количество столбов, а сверху на них монтируют бетонную ленту, которая принимает на себя и распределяет на столбы нагрузку от домостроения.

Когда строительный участок имеет значительные перепады по высоте или располагается на склоне, такой вид основания незаменим.

На участках с близким расположением подземных вод ленточные фундаменты со столбами возводить не стоит.

Между нижней поверхностью ростверка и почвой должен оставаться промежуток 15-20 см. Он предохранит конструкцию от разрушения даже при сильном морозном пучении грунта.

Преимущества столбчато-ленточного фундамента

По сравнению с монтажом ленточного основания, комбинированный фундамент с ленточно-столбчатой основой имеет такие преимущества:

  • уменьшение трудовых затрат, не требуется выполнять большой объем земельных работ;
  • возможность возведения надежных построек на торфяных, пучинистых грунтах;
  • не требуется монтаж дренажной системы;
  • буронабивная свая может выдерживать на себе значительную нагрузку;
  • доступен монтаж сваи на значительную глубину, чтобы опора достигла до плотных грунтов с высокими несущими способностями;
  • снижается расход строительных материалов, уменьшается время возведения основания.

Благодаря технологии устройства столбчато-ленточного фундамента с монолитной стяжкой и буронабивными опорами, предоставляется возможность выполнять работы в густо застроенных районах, куда невозможно загнать строительную технику для рытья котлована под ленточный фундамент.

Недостатки

Как и любая технология, ленточный фундамент с буронабивными сваями имеет недостатки:

  • тяжело рассчитать, какую среднюю нагрузку выдержит одна свая, однотипные опоры в одинаковых условиях выдерживают разную несущую нагрузку;
  • основную часть работ выполняют с использованием ручного труда;
  • на уплотнение почвы вокруг обустраиваемой опоры расходуется много бетонного раствора.
  • сложно контролировать все этапы процесса производства свай непосредственно в грунте.

Из-за перечисленных недостатков ленточные фундаменты со столбами не применяются повсеместно, а используются при обоснованной необходимости.

Как выбрать материал для столбов

Нужно помнить, что от прочности материала, применяемого для изготовления ленточного фундамента с монолитной стяжкой, будет зависеть долговечность, надежность и безопасность постройки.

Материалы, применяемые для столбчатого основания и их характеристики представлены в таблице:

Материал для опорХарактеристики
1ДревесинаИспользуется редко из-за малого срока эксплуатации. Такой материал можно использовать в качестве опоры при строительстве легких небольших конструкций в случае ограниченного бюджета строительных работ. Диаметр древесины должен быть не менее 150 мм. Обязательна обработка перед заглублением в грунт составами, защищающими от возгорания, порчи вредителями и гниения. Гидроизоляцию выполняют битумными мастиками.
2БетонАрмированные бетонные опоры являются прочными и надежными. Могут изготавливаться в виде монолитной конструкции или состоять из нескольких блоков. Сечение столбов должно быть не менее 400 мм.
3Кирпич-железнякПрименяют для устройства мелкозаглубленного основания. Ширина кирпичной опоры должна быть 400-500 мм.

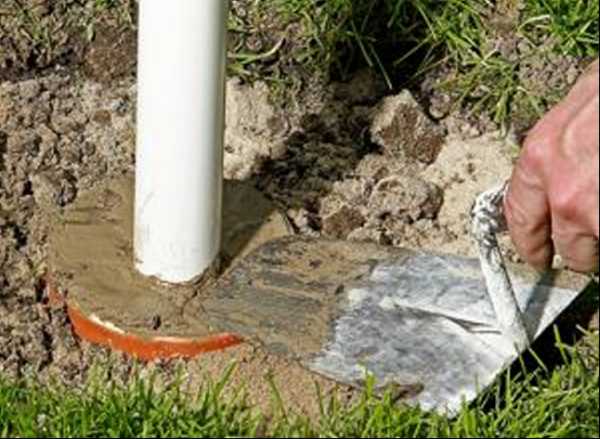

4Трубы металлические или асбестоцементныеПодготавливают скважину, в которую устанавливают полую трубу, которую впоследствии заливают бетоном.

Устройство буронабивных свай является оптимальным для оснований, монтируемых на небольших участках, находящихся рядом с водоемами, на обрывах, каменистых, слабых грунтах, подверженных подтоплению.

Иногда является единственно возможным вариантом основания в густозастроенных районах из-за небольшого динамического воздействия на домостроения, находящиеся недалеко от места ведения строительных работ.

Как определить тип грунта

При возведении объектов государственного и общественного назначения, обязательным требованием является проведение геологических и лабораторных исследований почвы. Обходятся такие мероприятия достаточно дорого, проводятся в специальных сертифицированных лабораториях.

При ведении индивидуального строительства можно самостоятельно определить состав почвы. Для этого в нескольких местах на участке копают с помощью бура скважины, глубина которых будет на 50 см больше, чем предполагаемая длина сваи. Определяют, какие слои грунта находится на лопастях бура.

Глубину нахождения подземных источников можно узнать у рядом живущих людей или определить по наполнению водой имеющихся на строительном участке водоносных скважин.

Если обнаружен обводненный участок небольшой площади, нужно расположить сваи так, чтобы они его не затрагивали.

На участках с перепадом по высоте применяют сваи различной длины.

Определение длины свай

Для участков с устойчивым плотным грунтом достаточно будет длины опоры 2500 мм. Если строительство ведется на склоне, нужно учитывать перепады высоты. На неровных участках используют опоры различной длины, в зависимости от высоты местности.

При строительстве на неустойчивой почве длина опоры должна достигать слоя плотного грунта. Его расположение определяют с помощью пробного бурения. Вводят бур в почву, через небольшое расстояние вынимают его и смотрят на тип почвы на лопастях.

Если на ножах бура оказался торфяник, плывун или влажная земля, то нужно бурить скважину до тех пор, пока появится песчаный или глинистый слой. После достижения плотного слоя замеряют глубину скважины с помощью опущенного на веревке камня или другого тяжелого предмета.

Определение количества свай

Количество применяемых опор зависит от массы, размера, и конструкции постройки.

Что учитывать при расчете:

  • Шаг между опорами в каркасных, деревянных постройках не должен превышать 3м.
  • В постройках из легких строительных материалов: пенно- и газоблоков шаг не должен быть более 2м.
  • Для кирпичных домов в несколько этажей расстояние между опорами уменьшают до 1-1,5 м.

Расчет ведут по формуле: полученный результат при сложении всех нагрузок умножают на коэффициент надежности. Итоговый показатель делят на несущую способность одной опоры.

Монтаж столбчато-ленточного фундамента

Возведение такого основания состоит из двух этапов: монтажа опор и устройства бетонной ленты.

Перед началом строительных работ необходимо рассчитать все нагрузки и определиться с глубиной заложения основания и характеристиками опор.

При расчете берут во внимание такие параметры:

  • глубину расположения подземных вод;
  • уровень промерзания грунта и его характеристики.
  • нагрузку от здания.

От правильного соблюдения технологии монтажа будет зависеть надежность и безопасность дома.

Фундамент может быть мелкозаглубленным до 400 мм или заложенным на большую глубину. Столбы устанавливают, в зависимости от несущей нагрузки от постройки, на расстоянии друг от друга 1000-2000 мм.

Чем больше шаг между опорами, тем ниже нагрузки они способны выдерживать. Опоры должны располагаться по углам дома, на пересечении несущих стен, под колоннами, камином и другими элементами повышенной тяжести.

Разметка участка

С самого начала делают разметку участка, согласно проектной документации. Предварительно на бумаге рисуют чертеж, на котором размечают места расположения свай. Только после этого начинаются строительные работы.

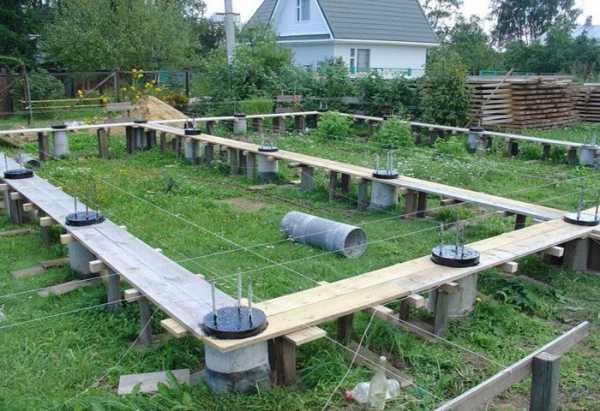

Согласно чертежу выполняют разметку строительного участка. Места установки опор намечают деревянными колышками или металлическими прутьями. Между столбиков протягивают шнур по периметру и по диагонали, строго следят за соблюдением уровня. Проверяют, чтобы получились ровные прямоугольники. Шнуром отмечают наружный и внутренний контур расположения бетонной ленты.

Подготовка к монтажу свайно-ленточного основания.

Устройство фундамента своими руками

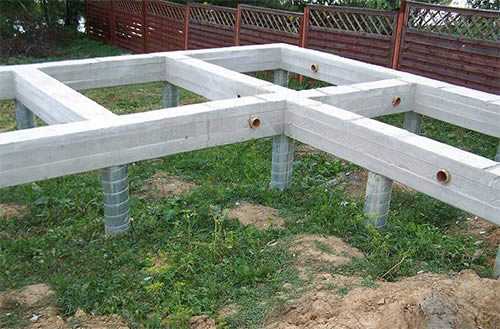

Столбчато-ленточный фундамент, объединенный монолитной стяжкой из бетона сделать достаточно легко. При этом важно правильно выполнить все расчеты и соблюдать технологию.

Руководство по монтажу фундамента:

  1. Согласно разметке роют траншею под ленточное основание, глубиной 40 см. Ширина траншеи должна быть больше ширины фундамента на 7-10 см, чтобы осталось пространство для монтажа опалубки.
  2. В местах установки столбов делают углубление, лопатой или с помощью бура. Диаметр опорных столбов зависит от несущей нагрузки на опоры. Чем больше будет сила тяжести, тем больше должно быть сечение сваи.
  3. Устанавливают столбы, для получения более прочного основания заливают их бетонным раствором.
  4. Делают опалубку из досок, устанавливают подпорки, чтобы форма не развалилась под силой тяжести бетона.
  5. Заливают бетонную ленту по всему периметру дома.

В опалубке не должно быть щелей, чтобы бетонный раствор не вытекал наружу.

К монтажу цоколя приступают только после того, как бетонная лента полностью высохнет.

Все металлические части должны быть предварительно обработаны защитными составами, предохраняющими от разрушения влаги.

Монтаж буронабивного фундамента

После разметки участка начинают выполнять основные работы по закладке основания дома. Ленточный фундамент на буронабивных сваях прослужит более 70 лет, при условии выполнения всех этапов технологического процесса.

Пошаговая инструкция по устройству столбчато-ленточного фундамента своими руками:

  1. Проводят бурение скважины в несколько этапов. Первые 150-200 см почвы выбирают с помощью буровой насадки. Затем бурят скважину с использованием шнека.
  2. Когда скважина необходимой глубины готова, на дно насыпают песчаный слой, толщиной 300-400 мм, он способствует повышению несущих характеристик почвы.
  3. С помощью крана, в скважину вводят металлическую арматуру из вертикальных прутьев, сечением 10-16 мм. Металлический каркас изготавливают с горизонтальной обвязкой, повышающей его прочность.
  4. Скважину заливают бетонным раствором, по мере наполнения полости столбовую трубу поднимают. Раствор заливают непрерывно до полного заполнения отверстия.
  5. Обсадную трубу удаляют, формируют голову сваи.

Чаще всего буронабивные опоры заливают цементным раствором через одну рядом стоящую сваю и монтируют после затвердения предыдущей на 25%.

Как делать свайно-ленточный фундамент своими руками, можно увидеть на видео:

Свайно-ленточный фундамент в некоторых случаях является оптимальным вариантом для обустройства основания для дома. Технология его возведения позволяет сэкономить значительные средства и время на выполнение строительных работ.

kakfundament.ru

Столбчато ленточный фундамент своими руками

Ленточно-столбчатый фундамент – это такой вид основания постройки, который имеет форму монолита и подходит для сложных почв – пучинистых, песчаных или болотных. Данная постройка устанавливается в основном для деревянных или деревянно-каркасных домов. Для него характерна неоспоримая прочность и долговечность. В нашей статье мы обсудим все особенности данного вида и узнаем, как сделать его самостоятельно.

Компоненты конструкции

Ленточно-столбчатый фундамент – это такой вид основания постройки, который имеет форму монолита и подходит для сложных почв

Основные составляющие фундамента:

  • Конструкции для опоры — столбы;
  • Ростверки — ленты.
  • Каркас для армирования;
  • Внутренние сваи.

Лента дает возможность закрытия подпола строения, что дает возможность пережить избыток влаги. Кроме этого, данный компонент образует поверхность, которая может применяться для кладки пеноблоков и кирпичей.

Преимущества данного вида фундамента

Все работы по строительству и заливке может выполнить даже не специалист

Столбчато-ленточный фундамент имеет такие преимущества:

  • Защитная система от воздействия вибрации;
  • Боковые участки создают опору;
  • Низкая трудоемкость. Все работы по строительству и заливке может выполнить даже не специалист. Поэтому выполнить работу самостоятельно очень легко. Ленточная часть располагается над почвенным покровом, что уменьшает количество необходимых затрат раствора.
  • Небольшая потеря тепла, так как большая часть конструкции не контактирует с линией промерзания грунта.

Виды столбов

Существуют различные виды столбов для данного вида фундамента

Существуют такие виды столбов для данного вида фундамента:

  1. Набивной столб — прямая установка в специальные строительные скважины, куда и добавляется раствор;
  2. Буронабивной столб – мало затратный и способен к высокой не сущности. Данный вид можно залить бетоном без трубы.

Внимание! Иногда монтируются одиночные конструкции опоры, например, в местах с самым высоким уровнем нагрузки.

Подходящий материал для данных фундаментов

Столбчато-ленточный фундамент требует особого внимания к выбору материала для опор

Столбчато-ленточный фундамент требует особого внимания к выбору материала для опор. Лучше всего для таких целей подходят такие компоненты:

  • Кирпичи;
  • Блоки из бетона;
  • Металлические трубы;
  • Асбестоцементные трубы;
  • Дерево.

Особенности каждого из материалов:

Рекомендуем к прочтению:

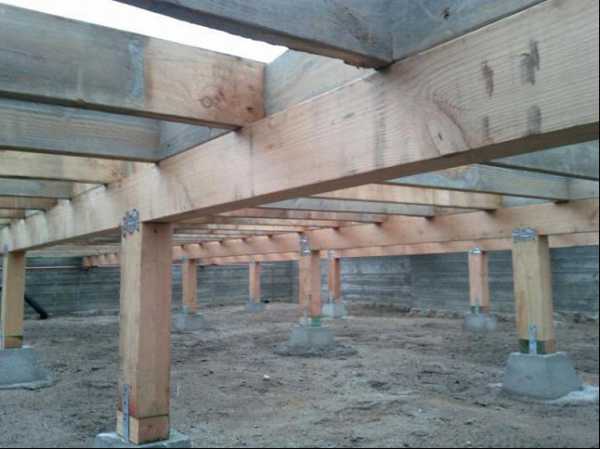

  1. Деревянные опоры. Не очень популярный материал из-за не долгого срока жизнедеятельности. Применяют в основном при строительстве террас. Столбы для такой работы должны иметь диаметр 0,15 – 0,2 метра и пропитаны от разрушений.
  2. Кирпичные конструкции. Применяют при строительстве незаглубленного фундамента. Ширина кладки должна быть не меньше, чем 0,5 метра.
  3. Столбы из бетона. Самый популярный материал, так как имеет долговечность. Бывают монолитными и сдельными. Ширина не должна быть меньше, чем 0,5 метра.

Этапы строительства

Столбчато-ленточный фундамент своими руками можно построить в два этапа:

  1. Создаем конструкцию опоры из столбов;
  2. Создаем ленточную часть фундамента.

Ознакомимся с каждым процессом более подробно.

Конструкция опоры

Не упускайте из внимания, тот факт, что столбы при установке должны располагаться на расстояние пары метров друг от друга

Для начала выберем правильную глубину для фундамента. Для этого необходимо учитывать особенности почвы, такие как: уровень промерзания, положение грунтовых вод и структуру. По такому критерию, как уровень погружения фундаменты разделяются на такие виды:

  • Мелко заглубленные;
  • Заглубленные.

Внимание! Для заглубленных видов характерно расположение основания на полметра ниже, чем уровень промерзания земли.

Не упускайте из внимания, тот факт, что столбы при  установке должны располагаться на расстояние пары метров друг от друга. Если дистанция больше, то это может нарушить прочность конструкции.

Монтаж опор установки начинается с подготовительных работ – это, прежде всего, выбор наиболее оптимального места для строительства. Когда мы определились с местом, нужно удалить верхний слой почвы и засыпать емкость песком.

Далее ставим отметки на месторасположении фундамента, которое выполняем при помощи специальной нитки, предназначенной для строительных работ. Натягиваем их двумя непересекающимися линиями, которые равняются толщине фундамента.

Важно! На протяжении всего процесса очень важно следить за углами, их норма 90 градусов. Также стоит помнить об отметках пересечений стен и углов зданий.

После этого мы можем приступить к созданию траншей, которые выкапываются в местах, где находятся ленточные элементы. Оптимальная глубина для них примерно 0,4 метра, а ширина должна иметь в запасе 10 см для опалубки. Ручным буром необходимо сделать отверстия для расположения конструкций опоры. Изначально засыпаем скважины на 10 см песком.

Рекомендуем к прочтению:

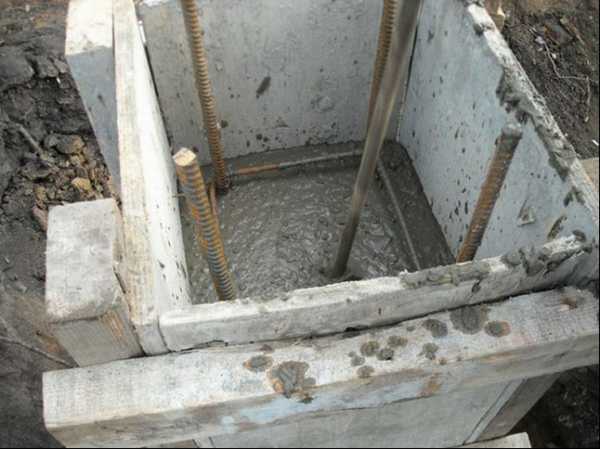

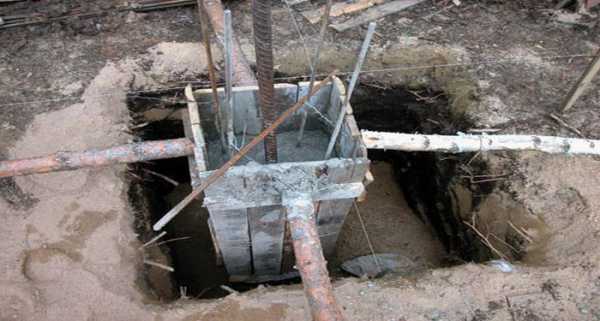

При монтаже столбов применяем раствор бетона и создаем дополнительно слой гидроизоляции. Для этого нужно скрутить рубероид в двойной слой и используем в качестве трубы. Полученные детали соединяем скотчем и устанавливаем конструкцию до упора в почву.

Внимание! Прежде, чем сделать данный фундамент нужно создать каркас из арматуры и проволоки. Последующим действием будет монтаж установки в отверстие, таким образом, чтоб конструкция выходила наверх на 15-20 см.

Последнее действие данного этапа – это залитие бетонным раствором опоры. Слой должен становить примерно 20 см, не меньше. После высыхания заливаем скважину полностью.

Создание ленточной части фундамента

Первое, что мы совершаем на данном этапе — это выполняем вязку каркаса армирования

Первое, что мы совершаем на данном этапе — это выполняем вязку каркаса армирования, далее производим сварку соединений, которые выделяются из слоя залитых столбов.

Выполнив данные действия, приступаем к монтажу опалубки, которая есть составляющей конструкции ленточного фундамента. Для данного действия нам понадобится несколько досок, которые имеют ширину 10 см и сделаем из них цельную установку. Следующим действием есть гидроизоляция, которую можно выполнить при помощи полиэтилена.

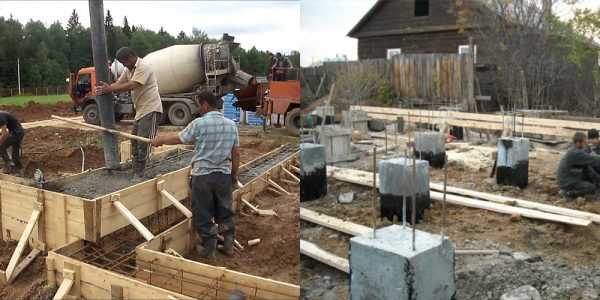

Полученную опалубку заливаем раствором бетона. Данный процесс производится своими руками или же с помощью специальной техники. По истечении трех недель, когда бетон высохнет, можно снять деревянный каркас.

Последними составляющими процесса будет гидроизоляция фундамента и боковых частей ленточной постройки. В этом нам может помочь хорошо разогретый битум.

Внимание! Для достижения более высокого результата, необходимо данные действия выполнить два раза.

Песок, который мы засыпали под ленточный фундамент нужно убрать, чтоб не было пробелов в нашей конструкции. Вот такими легкими действиями можно построить столбчато-ленточный фундамент своими силами.

kakpostroitdomic.ru

Комбинированный столбчато-ленточный фундамент

Столбчато-ленточный фундамент

В современном частном домостроении преобладает строительство монолитных ленточных фундаментов. Этот вид основания обеспечивает достижение оптимальных технико-эксплуатационных характеристик для зданий разного типа. В большинстве ситуаций этот вариант обеспечивает необходимыми прочностными и эксплуатационными характеристиками конструкции. Несущая способность очень высока. Но иногда его применение ограничено или недопустимо, тогда приходится прибегнуть к альтернативным вариантам, среди которых особенно выделяется столбчато-ленточный фундамент.



Ограничения использования ленточного основания

Одним из ключевых определяющих параметров строительства является геологическая ситуация на участке. Ленточный фундамент придется закладывать на существенную глубину или осуществлять различные виды изменений, которые неудобны и невыгодны. Среди ограничивающих использование основания можно выделить следующие геологические характеристики:

  1. Верхние горизонты подстилающего грунта могут иметь высокий коэффициент морозного пучения, что приводит к сезонным разрушениям основания.
  2. Если в регионе строительства наблюдается большая глубина промерзания грунта в зимний период, то придется пройти эту отметку мощным бетонным поясом, который обходится очень дорого.
  3. Глубокое залегание прочных и устойчивых горизонтов.
  4. Наличие на участке значительного уклона местности требует принятия альтернативного решения, чтобы не обустраивать огромной высоты пояса ленточного основания.

Ограничение ленточного фундамента

При тщательном анализе сложившейся на участке обстановке и изучения имеющихся данных предпроектных изысканий архитектор поможет подобрать оптимальный вариант конструкции основания.

Если для владельца здания важно иметь подвал или подземный гараж, то закладывание основания на значительную глубину неизбежно. Но если вы не нуждаетесь в такой конструкции, то достаточно ограничиться оптимально подобранными столбчатыми основаниями.

Этот тип основания позволяет достигать отличных характеристик основания за счет равномерного распределения нагрузки при минимальных затратах на прохождение грунтов.



к оглавлению ↑

Комбинированный фундамент – когда использовать и возможные варианты

Ленточный фундамент со столбами сочетает в себе достоинства сразу двух популярных и активно используемых оснований. Так удается грамотно применять достоинства для достижения наилучшего результата.

Комбинированный фундамент ленточно-столбчатый — это простой гибрид широко известных вариантов конструкции. Главный принцип, который заложен в основе данного типа фундамента, заключается в том, чтобы пройти слабые грунты и выйти на несущий горизонт не всей полосой основания, но только несущими опорами, которые и выдерживают здание, гарантируя ему устойчивость и прочность.

После выхода на поверхность опоры связываются монолитной лентой, что позволяет создать единую конструкцию, в которой вес равномерно передается на созданные столбы. Такую соединительную стяжку называют ростверком, которые опирается не на грунт, как в стандартном виде, но на созданные столбы основания.

При общем взгляде, столбчато-ленточный фундамент является разновидностью свайно-ленточного основания, которое возводят на буронабивных сваях.

Использование описываемого вида основания для строительства различных видов зданий и сооружений позволяет достигать следующих преимуществ:

  • Снижение объемов работы, использования строительных материалов, что приводит к сокращению стоимости выполнения работ и падению сметной стоимости всего строительства.
  • Ускорение производства работ, что способствует скорейшему достижению необходимого результата.
  • Выполнение работ на всех этапах строительства основания не представляет особой технической сложности и позволяет достигать поставленной задачи собственными силами.

Комбинированный фундамент

Фундамент ленточно-столбовой служит прекрасным примером удачного сочетания нескольких популярных видов основания.



к оглавлению ↑

Виды столбов для столбчато-ленточного фундамента

Столбчато-ленточный фундамент своими руками можно возвести в кратчайшие сроки, если правильно выполнить проектную подготовку и соблюсти правила ведения строительства. На стадии проектирования столбчато-ленточный фундамента расстояние между столбами и параметры самих опор определяются с максимальной точностью – ведь это будущие опоры всего строения.

Широкий выбор типов свай, которые применяются в виде опор для основания, определяет разновидности этого комбинированного основания. Опоры могут изготавливаться как в заводских условиях, так и непосредственно на участке. Буронабивной вид конструкции оптимально подходит для строительства такого фундамента.

Иногда применяют одиночные опорные конструкции, которые позволяют распределять основную нагрузку максимально точно и эффективно.

Ленточно-столбчатый фундамент может быть возведен в кратчайшие сроки своими руками, обеспечивая при этом достаточную прочность и эстетичность строения.



к оглавлению ↑

Процесс строительства столбчато-ленточного фундамента

Комбинированные фундаменты для дома позволяют получать отличные результаты. Простые столбы под ленточный фундамент на практике обеспечивают высокие технические характеристики. Построить основание можно самостоятельно, для этого необходимо соблюсти несколько этапов возведения:

Этапы строительства

  1. Подготовка участка застройки. На этом этапе следует тщательно очистить участок, выровнять грунт и провести разметку основания на участке. Это выполняет либо самостоятельно, либо с привлечением геодезистов. Определяется точно положение каждой опоры на участке.
  2. Бурение скважин для будущих опор. Выполняется с использованием специальных ручных буров или дополнительной техники – в зависимости от параметров создаваемых скважин и технических характеристик грунтов. Скважина обычно в нижней части расширяется, что позволяет создавать дополнительную опору и прочность. Бурение выполняют строго по проекту, выдерживая рассчитанный шаг между опорами.
  3. Гидроизоляция каждой созданной скважины. Для обеспечения сохранности опор важно гарантировать прочность и защиту столбов. Они испытывают постоянное давление со стороны грунтовых вод, что приводит к разрушению структуры основания. Поэтому используют листовой рубероид, или прочие гидрофильные материалы, для предотвращения разрушения основания.
  4. Дно скважины покрывается песчано-гравийной смесью, после чего выполняется необходимое армирование места размещения будущей опоры. Арматуру устанавливают вертикально и обычно достаточно 4 прутьев.
  5. Монтируется опалубка, которая становится корпусом опоры.
  6. После завершения оборудования скважин под каждый столб, переходят к аналогичным работам для обустройства связующего ростверка. Здесь также делают подстилающую подушку, гидроизоляцию, опалубку – получившуюся в итоге конструкцию просто заливают бетоном.

Комбинированный фундамент прост в строительстве и эффективен при эксплуатации. Простой столбчато-ленточный фундамент с монолитной стяжкой обладает набором следующих практически ценных достоинств:

Строительство комбинированного фундамента

  • Низкая стоимость производства работ и закупки материалов. В конечном счете такой выбор основания позволяет сократить расходы в несколько раз на создание прочного основания.
  • Простота монтажа опор и ростверка, что позволяет не только сделать работы в короткий срок, но и выполнить большинство работ самостоятельно, без привлечения дополнительных работников и специалистов.
  • Возведение основания возможно полностью выполнить бригадой в 2-3 человека.

Таким образом, комбинированный тип основания позволяет достигать отличных эксплуатационных характеристик при ограниченных затратах. Такой подход является лучшим решением в некоторых ситуациях, позволяя оптимизировать весь процесс возведения дома.



stroykarecept.ru

Столбчато-ленточный фундамент для дома + видео

Особый способ, называемый столбчато-ленточный фундамент дома все чаще, начинают использовать для строительства собственного жилья. Раньше его использовали в основном в зонах с вечной мерзлотой, где изготовление обычно применяемого основания в виде бетонной ленты было невозможно из-за оттаивания грунта, потери его прочности и влекущего за собой значительные деформации здания. Еще такие способы были очень распространены в местностях с сезонным подтоплением паводковыми речными водами. Вода легко проходит под перекрытием, не нанося стенам постройки какого-либо ущерба.

Однако ленточно-столбчатый фундамент технология изготовления которого не сложна и имеет главное достоинство и для обычных малоэтажных кирпичных и деревянных построек. Не нужно откапывать глубокие траншеи под бетонную ленту, потому, что он может или быть приподнят над землей на высоту до одного метра, или его несущие элементы в виде горизонтальных балок под стены можно заглублять в землю на небольшую глубину, так как на них практически не будут воздействовать усилия, возникающие из-за сезонных или попросту температурных изменений характеристик грунта. Также может устраиваться комбинированный фундамент ленточно столбчатый и обычный, который используют при строительстве домов на участках с большим уклоном местности. Свой дом какой-то своей частью может быть врезан в гору, а другой опираться на столбы с балочной системой.

Рассматриваемая опорная система состоит из столбов, которые должны выдерживать нагрузку от таких конструкций, как перекрытия и стены – часто это массивная рамная клетка из балок — ростверк, воспринимающая нагрузки от стены здания и перераспределяющая их на заглубленные в грунт опоры основы.

Столбы могут изготавливаться из обыкновенного глиняного кирпича, бутового камня, бетона, а также устраиваться в виде буронабивных бетонных свай.

Балочная решетка (лента), еще называемая «ростверк» часто выполняется из бетона с армированием из прокатных конструкций – швеллеров, двутавров, использующихся, как арматура, а также стержней периодического профиля.

Выемки в грунте для изготовления столбов под балки ростверка могут быть сделаны двумя способами:

  • откапыванием шурфов под столбики в земле;
  • использованием ручных и механических буров.

Горизонтальные балочные конструкции обычно бывают высотой 0.45…0.6 м, однако наиболее безопасным будет не заниматься конструированием, а поручить расчет балок опытному инженеру-проектировщику. В остальном строительство ленточно столбчатого фундамента можно выполнить своими руками.

Столбчато ленточный фундамент. Пошаговая инструкция или руководство к действиям

  1. Планировка и разметка строительной площадки по осям дома.
    После планировки при помощи шнура разбить оси, для возведения стен.
  2. Определение мест на земле, где будут находиться шурфы под столбики или будут пробурены отверстия для вертикальных опор.
    Расстояние между ними должно составлять от 150 до 200 см.

    Важно! столбы непременно должны располагаться в углах здания, а также в местах сопряжений внутренних и наружных стен, вне зависимости от выбранного шага их расположения.

  3. Земляные работы по устройству шурфов под столбики или скважин.
    Для кирпичных, бутовых и монолитных столбов отрываются шурфы. Когда применяется ленточно столбчатый фундамент глубина заложения должна быть на 20…25 см больше глубины промерзания грунта в месте строительства.
  4. Изготовление опалубки.
    Допускается использоватьиз пластиковых или металлических щитов. Можно ее изготовить и своими руками. Использовать для этого необходимо доски, толщиной 25…30 мм, из которых изготавливаются щиты необходимого размера. Описание изготовления из досок своими руками очень легко находится в любом строительном справочнике.
  5. Вязка арматуры.
    Если используется монолитный бетон, он подлежит армированию. Для столбиков связывается каркас из 4 стержней арматуры с диаметром = 16…18 мм, перевязанных по высоте замкнутыми контурами-хомутами из проволоки с диаметром = 6…8 мм и устанавливаемых с шагом 0.4 м. Все стержни и хомуты связываются между собой проволокой для вязки. Высота каркаса на 250 мм должна превышать высоту столбика для того, чтобы можно было связать между собой арматуру опоры с горизонтальной балочной конструкцией. Арматура должна использоваться не ниже А-3 класса.

  6. Кирпичная, каменная кладка, бетонирование столбов или буронабивных свай.
    Если используется кирпич, его нужно через каждые пять рядов армировать сеткой 100 х 100 мм из проволоки. Кладку из бутовых камней можно не армировать. Бетонирование монолитных столбиков выполняется бетоном класса В-25 (М350). Бетон можно использовать как привозной, так и изготовить его своими руками. При работах необходимо обязательное виброуплотнение. Столбики могут быть сечением 0.6 х 0.6 м для наружной стены (при их толщине 0.6 м) и 0.4 х 0.6 м для внутренней (при толщине 0.4 м).
  7. Подготовка к бетонированию горизонтальных балок.
    Если низ горизонтальной балочной конструкции должен быть ниже уровня земли (обычно это 25…30 см), между столбиками отрываются на соответствующую глубину неглубокие траншеи. Вертикальные откосы траншей нужно сделать как можно более аккуратными, так как в дальнейшем они будут использованы как часть опалуби. Высота балочной конструкции может быть принята 500…600 мми соответствовать толщине стены.
  8. Размер и изготовление стальных каркасов.
    Каркасы состоят из 6 металлических стержней, устанавливаемых вдоль балки – по 3 стержня в верхней и нижней частях. Между собой стержни связываются между собой гнутыми хомутами в виде замкнутого контура. Размеры хомутов должны быть такими, чтобы при вписывании их в поперечный разрез балки между арматурой и наружной поверхностью оставался зазор 25 мм – защитный бетонный слой, предохраняющий арматуру от коррозии.
  9. Изготовление, а также установка опалубки.
    Опалубка для ростверка может быть инвентарной или изготовленной своими руками. Устанавливается опалубка прямо на землю. Если бетонируется заглубленная в грунт горизонтальная монолитная рама — ростверк, опалубка должна быть на 25…30 см ниже высоты балки. Если горизонтальная рама — ростверк приподнята над поверхностью, высота опалубки должна соответствовать отметке, на которой должен находиться верх балочной конструкции. После установки и раскрепления в опалубку засыпается песок, верхний уровень которого должен находиться на отметке низа балочной системы (или верха столба).
  10. Заливка бетона балок.
    Бетон заливается обычным способом, затем через 5…7 дней опалубка снимается. Для высокорасположенной конструкции удаляется песок, и ростверк оказывается опирающимся на столбики. Изготовление опорной части здания закончено. Еще через 10…15 дней можно приступать к кирпичной кладке.

Ленточный фундамент со столбами в виде буронабивных свай

Еще один способ – это ленточный фундамент с столбами в виде буронабивных свай. Вместо шурфов в земле на расчетную глубину бурятся скважины, обычно их диаметр равен 300 мм. В качестве одной опоры можно использовать две сваи, устанавливаемые на расстоянии 40 см друг от друга.  В качестве гидроизоляции а также опалубки для свай используют пластиковые трубы или свернутый в трубу рубероид, опускаемый в скважину, после устанавливается каркас из арматуры, с диаметром рабочих стержней 18 мм. Высота свай над землей определяется способом изготовления – будет ли это заглубленная горизонтальная рама — ростверк или приподнятая над поверхностью. Бетонированиесвай осуществляется обычными способами.

После начала строительства может возникнуть необходимость или просто желание из столбчатого фундамента сделать ленточный фундамент. Замена столбчатого фундамента на ленточный своими руками допустима, если еще не забетонирована горизонтальная балочная часть. В этом случае шурфы в грунте расширяют до траншей с глубиной отметки заложения и бетонируют. Перед этим в местах, где будут уложены продольная рабочая арматура высверливаются отверстия глубиной не менее 15 см, куда эти стержни и будут установлены. Если же замена предполагается на уже построенном доме, такие работы выполняют только в случае очень крайней необходимости, подготовленные специалисты, соблюдающие все правила безопасности.

Обратите внимание! Любые земляные работы рядом с действующим домом на глубине большей.чем половина глубины заложения основания могут привести к аварии, когда дом или какая-то из его частей обрушится.

Пространство между землей, а также перекрытием должно быть открытым, или прикрыто легкими легко разборными панелями. Это надо для того, чтобы температура под домом была такой же, как и температура снаружи. Иначе в зимнее время из-за морозного пучения грунта, основа может деформироваться, и возникнут трещины в ростверке, а также вограждающих конструкциях. Это может привести к аварии. Инженерные коммуникации, такие, как водопровод и канализация, обычно подводящиеся в дом снизу, должны быть гидроизолированы, так как воздействие протечек на грунт может привести к потере несущей способности грунтового основания. Также необходимо инженерные коммуникации обеспечить защитой от промерзания.

bouw.ru

Столбчато ленточный фундамент и его возведение

Строительство любой постройки начинается с возведения главной ее части — фундамента. Он является основой всего дома, которая принимает на себя нагрузку от конструкции, а также должна предельно качественно сопротивляться воздействиям окружающей среды.

Столбчато-ленточный фундамент принято возводить в местностях с песчанным и пучинистым грунтом, промерзающй почвой и на склонах.

В частном строительстве используют несколько типов и технологий возведения фундаментной конструкции, но подробнее стоит рассказать о таком варианте, как столбчато ленточный фундамент. Для начала нужно рассмотреть положительные и отрицательные характеристики известных конструкций, что и позволит сделать правильный выбор.

Устройство фундамента столбчатого типа

Схема устройства столбчато-ленточного фундамента: 1 — боковые сваи; 2 — арматурный каркас; 3 — ростверк — часть фундамента; 4 — внутренние сваи.

Столбчатый фундамент представляет собой облегченную конструкцию ленточного аналога, где в качестве основных опор выступают фундаментные столбы, а в качестве опоры для несущих стен используется железобетонный ростверк. Определение точных размеров и показателей этого типа фундамента зависит от имеющегося у застройщика проекта будущего дома, а также результата изыскательных работ, которые определяют состояние и характеристики грунта на строительном участке. Итак, что же нужно знать для того, чтобы начать составление плана строительных работ?

В первую очередь необходимо составить план работ, для которых потребуется провести проверку грунта на показатели плотности и уровень пролегания грунтовых вод. Кроме того, необходимо знать уровень промерзания грунта в зимнее время года, что может стать причиной неравномерной усадки дома. Другими словами, изыскательные работы являются первым этапом начала строительства столбчатого фундамента. Такие работы можно провести самостоятельно или обратиться в специальную службу, которая быстро проведет все необходимые проверки и изыскания.

Вернуться к оглавлению

Подготовка местности и нанесение разметки

Схема конструкции столбчато-ленточного фундамента.

Первым этапом при строительстве столбчатого фундамента является подготовка строительного участка к работам. Для этого сам участок необходимо очистить от посторонних объектов и мусора, которые будут мешать проведению земляных и последующих строительных работ, позволяющих выполнить столбчато ленточный несущий элемент здания. Выбранный под строительство дома участок необходимо очистить от слоя растительности, которая будет мешать во время работ. Выполняется это очень просто — срезается слой растительности вместе с небольшим слоем грунта.

Подготовленный строительный участок можно назвать готовым для выполнения точной строительной разметки, которая состоит из нескольких отдельных этапов. В первую очередь делается разметка наружных стен будущего дома, для чего используются маяки и натянутый между ними шнур. Разметка внутренней части стен позволит определить месторасположение столбчатого фундамента, на что имеются отдельные указания. Использоваться может разное количество опорных столбов фундамента, что полностью зависит от общего веса и нагрузки дома, длины несущих стен и состояния грунтовой толщи.

Главные опорные элементы столбчатого фундамента должны располагаться под каждым углом дома и на пересечении стен несущего типа.

Кроме того, между столбами фундамента не должно быть более 3 м, что в случае довольно длинных стен говорит об увеличенном количестве опорных элементов. Сечение столбчатого фундамента должно превышать толщину стен на 20-30 см, что просто необходимо для правильного и качественного изготовления ростверка. После окончания расчетов и разметки можно приступать к полноценным земляным работам.

Вернуться к оглавлению

Земляные работы и возведение опалубки столбчатого фундамента

Схема винтового столбчато-ленточного фундамента.

Земляные работы можно назвать одними из самых трудоемких, если в ход не пускается специальная техника. Состоит этот этап работ из подготовки отверстий под столбчатые элементы фундамента. Для этого в размеченных местах вырывается или пробуривается необходимого размера отверстие, в которое в дальнейшем будет установлена опалубка опорного столба. Глубина каждого отверстия должна превышать уровень промерзания грунта в зимнее время, что позволит конструкции успешно сопротивляться давлению грунта.

После этого можно приступать к изготовлению опалубки, которая позволит изготовить качественный столбчатый фундамент. Для изготовления опалубки можно использовать различные строительные материалы, каждый из которых имеет свои свойства. Столб опорного типа может быть прямоугольной или круглой формы, что не имеет абсолютно никакого значения, влияющего на прочностные характеристики. Для изготовления прямоугольной опалубки можно использовать простую доску, которую перед использованием необходимо покрыть масляной краской или пропитать водой, что позволит сдерживать влагу внутри бетонного раствора, не позволяя ему терять прочность.

Изготовление круглого фундамента позволит сэкономить время и силы, ведь в качестве такой опалубки можно использовать простую асбестовую трубу необходимого диаметра. Труба опускается в подготовленную траншею и заливается бетонным раствором, снимать такую опалубку нет необходимости. Как правило, именно на таком варианте и останавливается выбор большего числа застройщиков. Опалубка должна быть временно закреплена для того, чтобы при заливке и высыхании бетонного раствора оставаться неподвижной.

Вернуться к оглавлению

Армирование и заливка бетонным раствором

Схема формирования ленты фундамента.

Армирование ленточного фундамента на столбах можно считать самой важной операцией, ведь именно армирующий каркас обеспечивает всему фундаменту прочность и надежность, без которой он может быть разрушен всего за один год эксплуатации. Это принуждает застройщика с полной серьезностью отнестись к этому этапу строительных работ. Изготавливается такой каркас из прутьев арматуры сечением от 10 до 12 мм. Каркас для столбов опорного типа изготавливается на земле, после чего устанавливается в закрепленную опалубку.

При расположении каркаса внутри опалубки стоит учитывать тот факт, что арматура не должна доходить до границ бетонного раствора на 5 см. В противном случае прочность столба фундамента будет снижена, что приведет к отслоению участков монолитной конструкции в процессе использования. Прутья каркаса должны выступать за верхнюю часть опалубки настолько, чтобы этого хватило для того, чтобы связать каркас столбов с монолитным ростверком, выполнив при этом по-настоящему прочный фундамент.

Итоговым этапом изготовления фундаментных столбов является заливка и трамбовка бетонного раствора. Заливать опалубку необходимо слоями по 20-30 см, хорошо утрамбовывая сам раствор. Это позволит избежать образования пустот и воздушных карманов из-за присутствия крупных элементов щебня в растворе. Заливать опорные столбы необходимо за один раз, чтобы избежать неравномерного схватывания бетона, что грозит повлиять на прочность конструкции после полного ее высыхания.

Схема устройства ростверка фундамента.

Приступать к изготовлению монолитного ленточного ростверка можно уже после недели высыхания опорных столбов, чего требует устройство фундамента. Максимальную свою прочность они наберут только через месяц, но 7 дней хватит для того, чтобы приступить к продолжению работ. Ростверк является опорой для всех несущих стен будущего дома, что требует выполнения максимально качественной конструкции, способной выдержать нагрузку не только будущего дома, но и воздействия окружающей среды. Для этого изготавливается качественная деревянная опалубка, которую после высыхания бетонного раствора фундамента необходимо демонтировать.

Перед этим необходимо обеспечить гидроизоляцию ростверка ленточного фундамента со столбами, который может пострадать от влаги, поднимающейся по капиллярам опорных столбов. Каждый фундаментный столб необходимо покрыть слоем изоляционного материала в 5 см, для чего идеально подходит подогретый битум. Как только гидроизоляция будет готова к дальнейшему использованию, стоит приступать к организации опалубки, установке в нее армирующего каркаса и заливке бетонного раствора. Стоит помнить о необходимости привязки армирующего каркаса столбов к каркасу будущего ростверка.

Вернуться к оглавлению

Расчет глубины фундамента

Существует несколько показателей, позволяющих определить необходимую глубину заложения фундаментной конструкции:

  • показатели промерзания грунтовой толщи;
  • расположение подземных вод;
  • характеристики того участка грунта, где будет располагаться фундамент.

Пример правильного и неправильно возведения столбчато-ленточного фундамента.

В тех случаях, когда грунтовые воды расположены значительно ниже, чем уровень промерзания грунтовой толщи, характеристики промерзания можно не принимать во внимание. Такие показатели указывают на то, что в зимнее время грунт не будет обладать свойствами пучинистости, что позволяет расположить фундамент выше, сэкономив при этом на самом строительстве. В противном случае, когда грунтовые воды практически доходят до уровня промерзания, фундаментная конструкция должна располагаться глубже такого показателя, что позволит избежать нарушения устойчивости всей конструкции.

Строительные нормы предусматривают минимальный уровень заложения фундамента. Для относительно сухих типов грунта такой показатель составляет всего 70 см, тогда как для влажных грунтов он может увеличиться до 1,5 м. Если в будущем доме планируется подвальное помещение, то опорная часть фундаментной конструкции должна располагаться на 40 см ниже уровня пола такого помещения.

Вернуться к оглавлению

Пример расчета

Для примера можно взять жилой кирпичный дом с двумя этажами и площадью 12×12 м. В этом строении будет отсутствовать подвальное помещение.

Крыша:

  • при использовании легкой кровельной конструкции из пиломатериала вес ее составит 3000 кг;
  • вес кровельного материала, металлической черепицы, составит 800 кг;
  • кровля такого размера будет принимать на себя нагрузку снега и ветра около 2000 кг;
  • итоговый вес кровельной конструкции с учетом всех факторов составит 5800 кг.

Определение веса готовой коробки здания:

  • при использовании облицовочного кирпича для строительства дома придется положить не меньше 15000 кирпичных изделий, вес каждого из которых составляет 4 кг. Общий вес материалов составит 60000 кг;
  • несущие стены будут изготовлены из газобетона, где вес каждого блока составляет 15 кг, а всего необходимо до 2500 шт. Вес таких стен составит 80700 кг;
  • для строительства перегородок и других конструкций потребуется использование 12000 простого красного кирпича, имеющего вес 3,8 кг. В общей сложности вес материала составит 45600 кг;
  • в качестве междуэтажного перекрытия стоит использовать готовые железобетонные плиты весом 2200 кг, и понадобится для этого 34 плиты. Вес итогового перекрытия составит 74800 кг;
  • цементный раствор, который потребуется для строительства стен, перекрытий и стяжек, будет иметь вес около 63000 кг;
  • общий вес мебели и коммуникационного оборудования не должен превышать 5000 кг. В итоге получится вес коробки здания в 329100 кг.

Определение веса цокольного этажа и ленточно столбчатого фундамента:

  • для строительства цоколя используется кирпич весом в 3,8 кг в количестве 6500 шт. В итоге получается вес в 24700 кг;
  • фундамент изготовлен из железобетонных блоков весом в 1600 кг. При использовании 20 таких блоков получается вес 64000 кг;
  • изготовление железобетонного ростверка приведет к повышению веса конструкции на 16340 кг;
  • для всего такого строительства потребуется около 0,52 м³ раствора, что будет иметь вес около 1040 кг;
  • подсчет указанных этапов говорит о весе цоколя и фундамента в 106080 кг.

Теперь можно указать, какой вес будет оказывать жилой дом на грунт, он составляет 440980 кг. Необходимо рассчитать ширину опорной части столбчатого фундамента. Если ширина ростверка составляет ровно столько, сколько имеет строительный блок (50 см), то при учете периметра здания в 4800 см получается давление на площадь грунта в 240000 см². Грунт на строительном участке имеет глинистую основу, которая в состоянии выдержать давление около 2 кг на 1 см². Несущая способность грунтовой толщи в таком варианте составит 480000 кг\см². При использовании запаса прочности в 39011 кг можно получить ширину опорной части столбчатого фундамента в 50 см.


moifundament.ru

Столбчато-ленточный фундамент: особенности и технология монтажа

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.

  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

fundamentaya.ru

Столбчато-ленточный фундамент своими руками: поэтапно, фото, видео

В недавно опубликованной статье мы рассказывали о самостоятельном возведении свайного фундамента. Сегодняшняя же статья поведает Вам о том, каким образом можно построить фундамент ленточно-столбчатый своими руками. Эти две технологии по большому счёту отличаются друг от друга совсем немного. По сути, любая столбчато-ленточная несущая конструкция является немного усовершенствованным подвидом столбчатого основания. Такие фундаменты зачастую возводятся для дома из камня.

Тонкости возведения столбчато-ленточной основы

Устройство рассматриваемого типа фундамента оправдано в тех случаях, когда строительство ведётся на участках, где наблюдается большая глубина промерзания земли, из-за чего обустройство заглубленной ленточной основы получается чересчур затратным, а вариант с мелкозаглубленной лентой отпадает сразу по ряду причин. Поэтому хорошим вариантом будет строительство столбчато-ленточной несущей конструкции, ведь этот процесс не так уж и сложен даже для новичков. Явным плюсом является возможность устройства такой основы на участке, который расположен под углом. Однако лучше отказаться от данного варианта, если грунтовые воды находятся слишком близко к поверхности земли. Итак, что Вам ещё необходимо знать?

Основная нагрузка будет приходиться на столбчатую основу, а точнее на столбы, которые должны быть установлены на глубину ниже уровня промерзания земли минимум на 20 см. Такой подход обеспечивает монолитность и долговечность всей конструкции, ведь на большой глубине грунт является более плотным и не вспучивается под воздействием низких температур. Чтобы ленточный фундамент на столбах не поднимался вследствие трения о вспучиваемые слои почвы, необходимо сделать нижнюю часть основы немного расширенной. При этом в ход идёт оригинальный бур и технология ТИСЭ.

Кроме того, Вы должны знать, что ленточная основа в данном случае служит только верхним ростверком и не оказывает нагрузки на почву. «Лента» нужна как сугубо конструктивный элемент, который распределяет нагрузку на основные столбы. Когда столбчато-ленточное основание готово, то от верхнего слоя почвы до нижнего края ростверка получится расстояние не меньше 15-20 см., благодаря чему в случае вспучивания грунта никаких повреждений фундаменту нанесено не будет.

Поэтапное обустройство столбчато-ленточного основания

Столбчато-ленточный фундамент своими руками строится в несколько этапов.

  • Первым делом следует пробурить скважины под будущие несущие столбы. Это достаточно продолжительный этап – время бурения каждой скважины может составить полтора-два часа. Хорошим подспорьем в работе станет использование бура ТИСЭ, который позволяет сделать расширяющиеся внизу скважины, при заливке которых получается очень прочный фундамент. В частности, столбы, залитые таким образом, имеют большую опорную площадь. Кроме того, подобная технология заливки делает практически невозможным выталкивание столбов из почвы.
  • Если разметка участка уже проведена, то можно смело приступать к бурению скважин. Специалисты рекомендуют выдерживать шаг между столбами в полтора-два метра. Как правило, диаметр каждой скважины составляет 20-30 см., а расширение внизу составляет до 60 см. Как и при возведении свайной несущей основы, необходимая глубина скважин рассчитывается исходя из качеств грунта, таких как уровень залегания подземных вод, глубина промерзания земли и т.д.
  • Следующий этап предполагает проведение работ по гидроизоляции каждой скважины при помощи листового рубероида, который не должен достигать нижней части, где имеется расширение. Затем в скважину засыпается гравийно-песчаная смесь слоем 10-20 см., после чего производится армирование четырьмя прутьями арматуры, которые устанавливаются вертикально и имеют диаметр 12-14 см.

После выполнения вышеописанных работ следует установить опалубочную конструкцию, в которую будет залит будущий ростверк, ведь мы хотим построить не просто столбчатое, а столбчато-ленточное основание.

  • При установке щитов опалубки необходимо позаботиться о песчаной основе, которая должна быть гидроизолирована и которая нам в дальнейшем не понадобится, ведь, как уже было сказано, будущее строение будет стоять лишь на столбах. Ростверк также следует сделать армированным, для этого пригодятся такие же прутья, которые были установлены в скважины, только здесь их необходимо положить горизонтально. После укладки арматуры нужно перевязать армокаркасы ростверка и столбов для большей монолитности.

Вот и всё, осталось лишь залить получившуюся конструкцию бетонной смесью.

Устройство столбчато-ленточного основания для тяжелого забора

Чтобы возвести надёжный фундамент под забор, изготовленный из тяжёлых материалов, например для забора с кирпичными столбами, строители зачастую пользуются технологией столбчато-ленточной основы.

Для начала необходимо вырыть траншею под местоположением будущего ограждения. Затем в тех местах, где будут стоять опорные элементы, при помощи бура делают скважины диаметром 20-30 см. и глубиной 1-1,2 м. В скважины вставляются трубы, которые будут своеобразной основой для будущих столбов забора.

Затем следует смонтировать каркас из арматуры внутри скважины, а также в траншее. Теперь осталось установить опалубочную конструкцию и залить в неё бетонный раствор, который сформирует цоколь забора.

x

Во избежание образования пустот внутри основания, следует хорошо утрамбовать заливаемую смесь. Благодаря тому, что рассматриваемый фундамент наполовину столбчатый, а наполовину ленточный, получается конструкция достаточной прочности, которой не страшны никакие подвижки почвы.

Как восстановить силу мужчине в возрасте.Соколов: Вернул потенцию в 60 лет! Пишите рецепт: добавляем 3 капли в …Подробнее читайте в блоге Дмитрия Соколова.Как вернуть потенцию!Мужики! Потенция вернулась в 60 лет! За копейки вернул себе железную ПОТЕНЦИЮ! Записывайте рецепт: берем одну…

fundament-prosto.ru
