Сборный ленточный фундамент из блоков фбс

Монтаж сборного ленточного фундамента из блоков ФБС

Для кирпичных домов с подвалом сборный ленточный фундамент является одним из лучших вариантов по надежности и скорости монтажа. Кроме того для индивидуальных застройщиков есть возможность сэкономить используя б/у блоки ФБС. Основным принципом является заложение фундамента ниже отметки промерзания грунта. Ширина подошвы для каждого случая индивидуальна и зависит от веса здания и несущей способности грунтов.

Ниже описана пошаговая инструкция монтажа фундамента из блоков ФБС.

Монтаж сборного ленточного фундамента из бетонных блоков ФБС необходимо выполнять с учетом требований СП 70.13330.2012 «Несущие и ограждающие конструкции» Актуализированная редакция СНиП 3.03.01-87

Индивидуальные застройщики могут воспользоваться типовыми решениями серии 2.110-1 «Детали фундаментов жилых зданий» выпуск 1, выпуск 4. В настоящее время данная серия официально не действует, но по ней было построено множество домов.

Работы по монтажу фундамента здания относятся к скрытым работам и должны быть зафиксированы актами освидетельствования скрытых работ.

Разработка котлована.

1. Случайные переборы грунта при разработке котлована или траншеи в отдельных местах должны быть заполнены тем же грунтом, доведенным до естественной плотности.

2. Для того что бы грунт основания не размывало, размягчая и снижая его несущую способность, до устройства фундаментов должны быть выполнены работы по отводу поверхностных и подземных вод от котлована (открытый водоотлив или дренаж, водопонижение и др.).

3. Перерыв между окончанием разработки котлована и устройством фундамента, как правило, не допускается. При вынужденных перерывах должны быть приняты меры к сохранению природных свойств грунта основания.

Монтаж ФБС

1. Укладка фундаментных блоков на промороженное, покрытое льдом, снегом или водой основание запрещается.

2. Фундаментные блоки укладывают на тщательно выровненное песчаное основание или песчано-цементную подушку толщиной не менее 5 см (на глинистых грунтах основания). Отклонение отметки выравнивающего слоя песка от проектной не должно превышать -15 мм.

3. Установку блоков начинают с установки маячных блоков в углах здания и на пересечении осей. Маячные блоки устанавливают, совмещая их осевые риски с рисками разбивочных осей, по двум взаимно перпендикулярным направлениям. К установке рядовых блоков следует приступать после выверки положения маячных блоков в плане и по высоте.

4. Кладку фундаментных блоков выполняют на цементном растворе не ниже М-50. Горизонтальные и вертикальные швы между блоками заполняют раствором на всю толщину стены и высоту шва. Толщина швов не более 20мм.

5. Установку блоков стен подвала следует выполнять с соблюдением перевязки (серия 2.110-1 «Детали фундаментов жилых зданий» выпуск 1 деталь 19). Для индивидуальных жилых домов высотой до трех этажей необходимая величина перевязки блоков не менее 240мм. Для определения необходимого количества блоков ФБС нужно сделать развертку каждой стены на которой нарисовать блоки с учетом их размеров и соблюдения перевязки.

Пример чертежа раскладки ФБС.

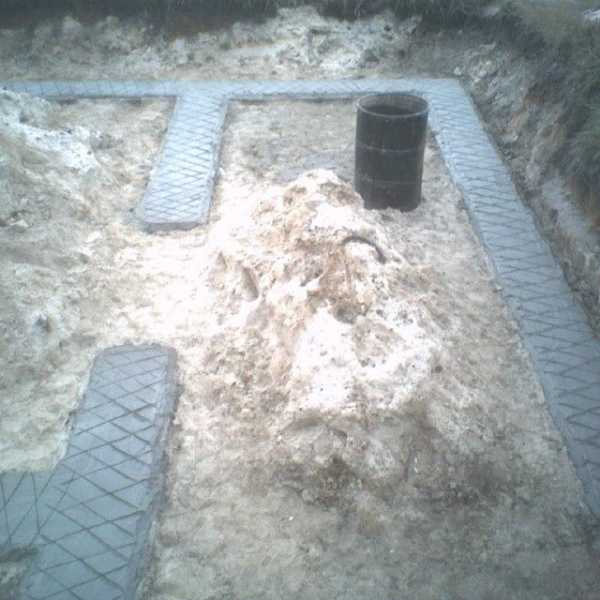

6. Для увеличения прочности конструкции в местах пересечения стен необходимо уложить арматурные сетки.

Если дверной проем в подвале примыкает к одной из стен длина арматурной сетки определяется по рисунку ниже (серия 2.110-1 «Детали фундаментов жилых зданий» выпуск 1 деталь 20).

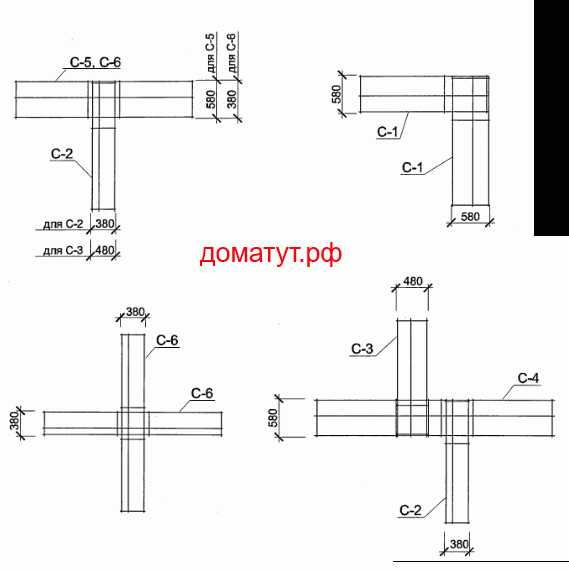

Схемы раскладки арматурных сеток

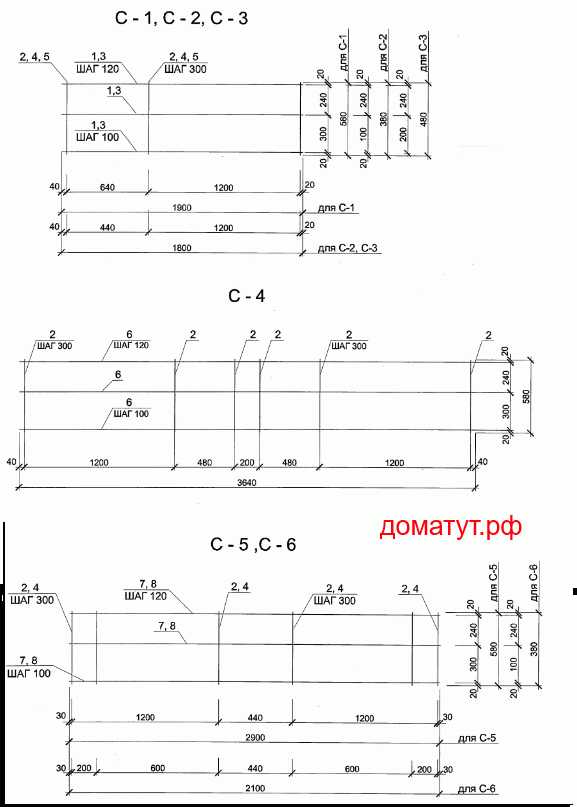

Размеры арматурных сеток для изготовления

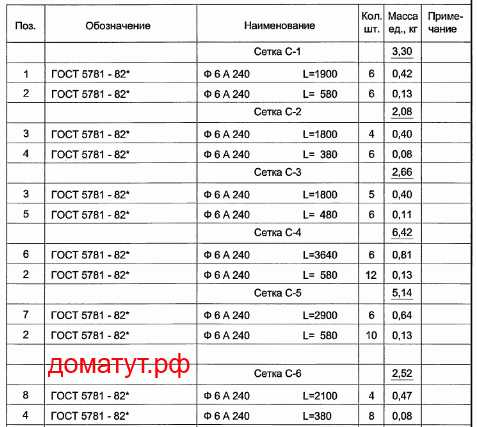

Спецификация металла на сетки

7. Рядовые блоки следует устанавливать, ориентируя низ по обрезу блоков нижнего ряда, верх — по разбивочной оси. Блоки наружных стен, устанавливаемые ниже уровня грунта, необходимо выравнивать по внутренней стороне стены, а выше — по наружной. Вертикальные и горизонтальные швы между блоками должны быть заполнены раствором и расшиты с двух сторон.

8. Монолитные участки в стеновых блоках соприкасающиеся с грунтом (ниже поверхности земли), выполнять из бетона В 7.5 или из кирпича КОРПо 1НФ/100/2,0/35/ГОСТ 530-2007 с последующей штукатуркой снаружи цементным раствором марки 50 и обмазкой горячим битумом за 2 раза.

9. Участки стен подвала выше уровня земли не соприкасающиеся с грунтом заделывать кладкой из кирпича КОРПо 1НФ/100/2,0/35/ГОСТ 530-2007 на растворе М 75.

10. В стенах подвала над проемами шириной не более 600 мм укладываются фундаментные блоки (серия 2.110-1 выпуск 4 деталь 8, 12) или монолитный бетон кл. В 10 армированный арматурой А- I диаметром 10 мм из расчета 1 стержень на 120 мм толщины стены с опиранием по 250 мм (серия 2.110-1 выпуск 4 деталь 9). Над проемами шириной более 600 мм укладывать перемычки (серия 2.110-1 выпуск 4 деталь 11).

11. После завершения монтажа трубопроводов инженерных коммуникаций все оставленные для них отверстия в наружных и внутренних стенах заделать бетоном кл. В 7,5 с обеспечением герметичности вводов коммуникаций.

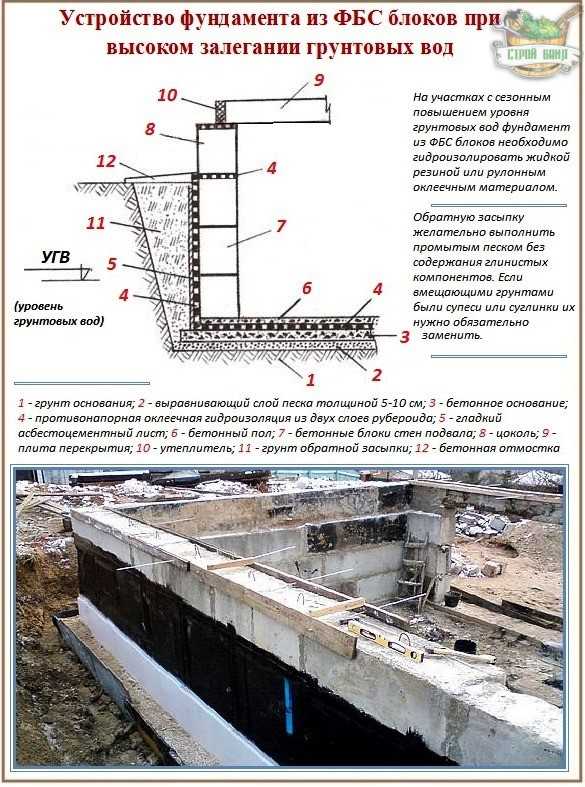

Гидроизоляция стен фундамента

Защита стен от попадания капиллярной влаги достигается устройством горизонтальной оклеечной гидроизоляции в уровне выше отмостки, обмазочной гидроизоляции вертикальных поверхностей стен подвала (технического подполья), соприкасающихся с грунтом и укладкой жирного цементно-песчаного раствора в уровне подготовки под полы подвала (технического подполья).

Горизонтальную гидроизоляцию из 2 слоев гидроизола на битумной мастике по выровненной поверхности выполнять по всему периметру наружных и внутренних стен на отметке выше отмостки (и выше тающего весной снега).

Горизонтальную гидроизоляцию из слоя жирного цементного раствора состава 1:2 и толщиной 20 мм выполнять в уровне ниже пола подвала.

Вертикальную гидроизоляцию стен подвала, крылец, входов в подвал соприкасающихся с грунтом выполнить обмазкой горячим битумом за 2 раза.

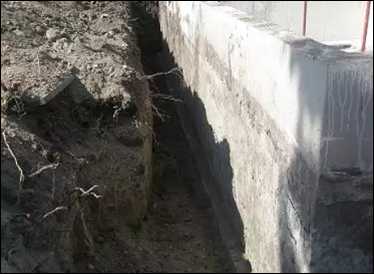

Засыпка пазух фундамента

Обратную засыпку пазух непучинистым грунтом с тщательным послойным трамбованием производить после устройства цокольного перекрытия, выполнения кирпичной кладки всех стен до уровня низа окон первого этажа и засыпки грунта внутри здания до проектной отметки.

Монтаж сборного ленточного фундамента из блоков ФБС

Монтаж сборного ленточного фундамента из блоков ФБС. Фундамент из блоков фбс пошаговая инструкция

Источник: xn--80ahyhwag.xn--p1ai

Фундамент из блоков ФБС своими руками

Надежный фундамент хотят иметь все без исключений. А одним из самых надежных и предсказуемых является ленточный. Но монолитный ленточный фундамент строится долго: только на сборку опалубки уходит от трех дней, а еще предстоит вязать арматуру, потом бетонировать и ждать несколько дней пока он наберет хотя бы половину прочности. Это займет минимум две-три недели. Хорошо, если есть такой запас времени, а если его нет? Выход есть: умные люди придумали часть работы переносить на предприятие — там делают бетонные блоки — ФБС. Из них потом набирается фундамент, который называется — сборный ленточный. Фундамент из ФБС несложно сделать своими руками.

При использвоании такой технологии фундамент собирают из железобетонных блоков разных типов и размеров. Потому его часто называют блочным или сборным. Все это один и тот же тип.

Достоинства и недостатки

Самый главный плюс сборного ленточного фундамента из ФБС — небольшой ресурс времени, который необходим для его изготовления. На сборку требуется всего несколько дней.

Основной недостаток: он не монолитный, потому ставить его можно не везде и не всегда. Нормально стоят сборные ленты из блоков на сухих, не склонных к пучению грунтах. При других условиях требуется расчет, причем лучше — профессиональный.

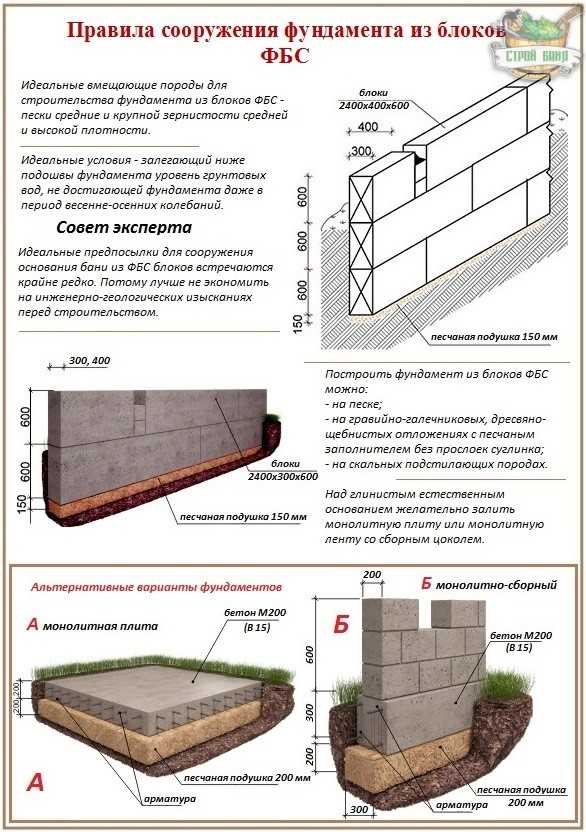

Устройство блочного фундамента

Следует учесть, что сборные фундаменты обязательно должны быть тщательно гидроизолированы и утеплены. Также необходимо сделать утепленную отмостку. Это необходимые условия нормальной их эксплуатации.

Если сравнивать ленточный монолитный и блочный фундамент, то вырисовывается такая картина:

  • Монолитный строится долго, блочный — быстро.
  • Монолитную ленту можно сделать без аренды спецтехники (хоть и сложно обойтись без заказа бетона). Чтобы собрать фундамент из ФБС своими руками, нужно будет арендовать кран, или как минимум, лебедку.
  • Если делать монолитный фундамент самостоятельно, стоит он дешевле, чем блочный. Если же работают наемные рабочие или фирма, то обойдется он, скорее, дороже: объем работ больше, а это немалые дополнительные расходы.
  • Монолит более прочный, чем сборный. Прочность примерно на 20-30% выше. Это позволяет его использовать монолитную ленту на суглинках и глине.

По многим параметрам монолитная лента выигрывает. Но если ее прочность и надежность востребована не будет, то ее изготовление — только напрасная потеря времени. При проведении работ подрядчиками это еще и напрасная трата денег. Потому, если грунты имеют нормальную несущую способность, а подземные воды находятся не ближе чем на 2 метра от требуемой глубины заложения фундамента, имеет смысл ставить дом на сборном фундаменте.

Фундаментные блоки: типы, размеры, маркировка

В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:

  • ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.

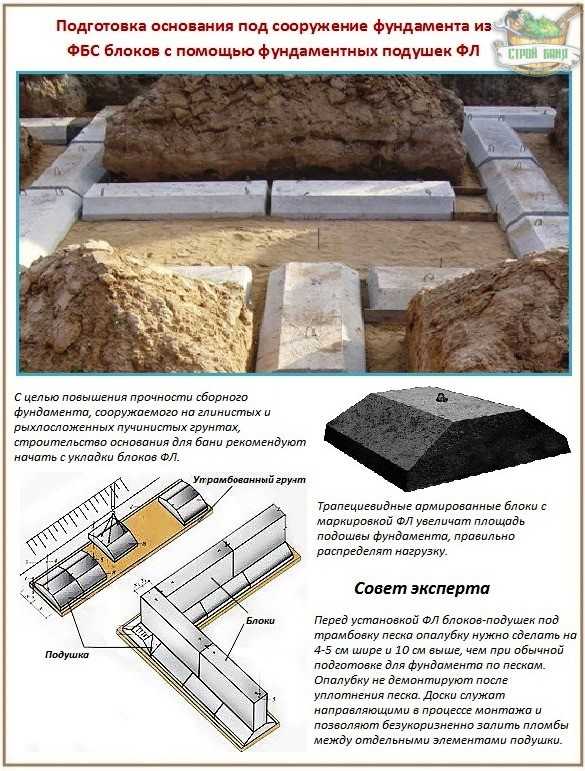

  • ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.

Типы фундаментных блоков, которые нужны будут для сборного ленточного фундамента

При возведении ленточного фундамента необходимо предусмотреть трассы для прокладки и подведения инженерных систем: водопровода, канализации, электричества, отопления. Нужно не забыть о системе вентиляции и оставить отверстия под продухи для вентилирования подпольного пространства или подвала. Для этого могут пригодиться блоки с каналом для укладки коммуникаций: ФБВ.

Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.

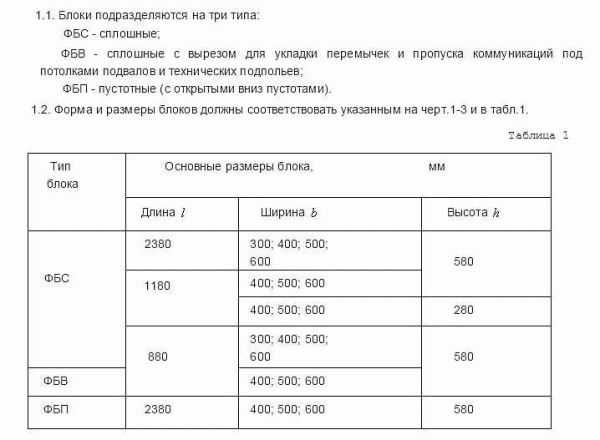

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков

Маркировка по ГОСТу

Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.

Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.

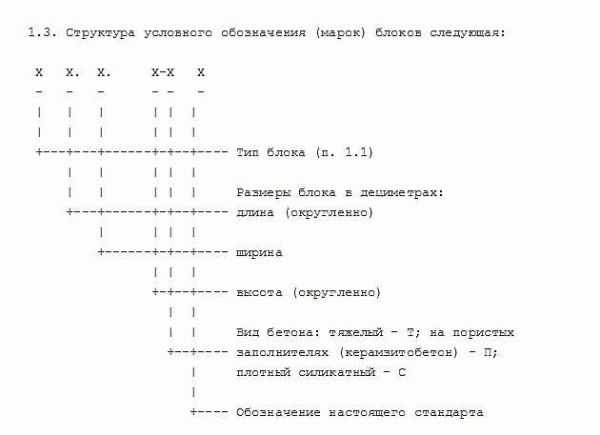

Маркировка бетонных фундаментных блоков

Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.

Далее, после цифр идет буквенное обозначение типа использованного бетона:

  • Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
  • П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
  • С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.

Например, ФБС 24.4.6 -Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.

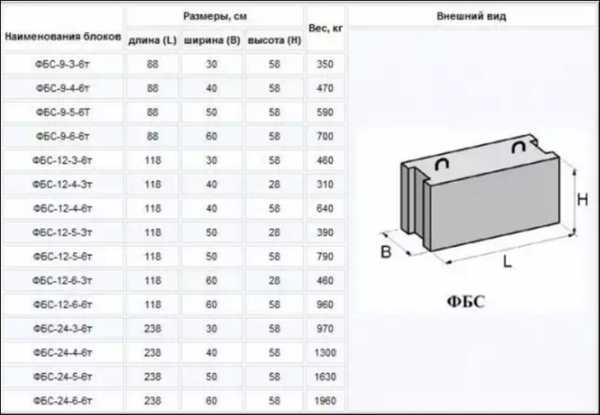

Размеры блоков ФБС по ГОСТу

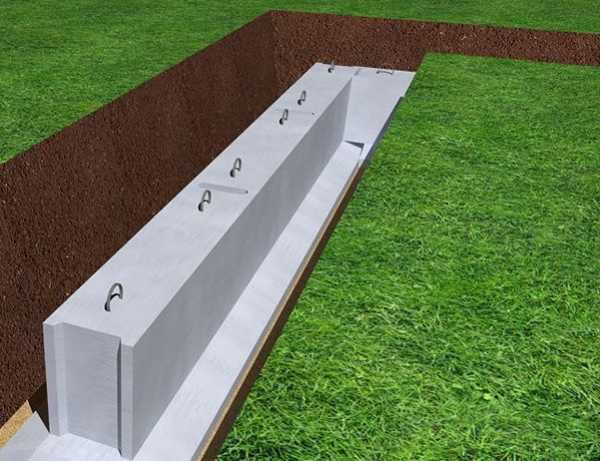

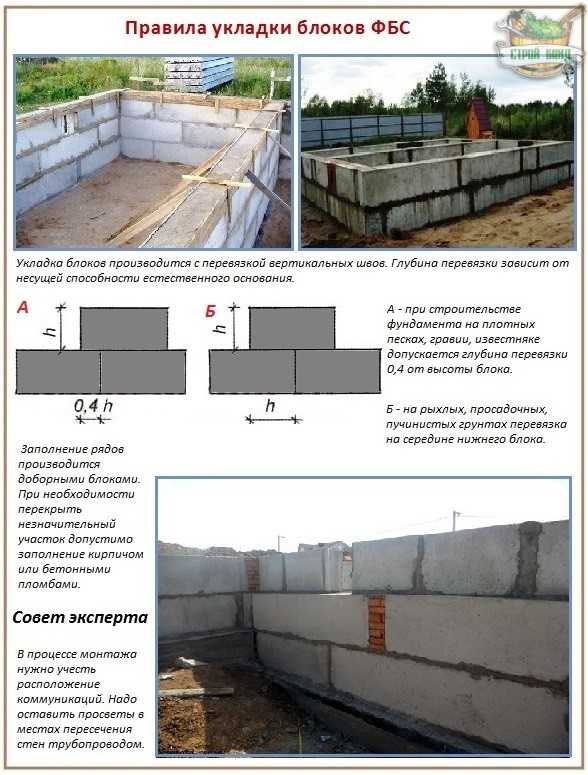

Укладка блоков ФБС

Выбор ширины блока обусловлен толщиной расположенных выше стен. Длина блоков подбирается так, чтобы они занимали, по возможности, всю ленту. Но даже опытные строители при подборе блоков ошибаются: остаются некоторые незаполненные участки, в которые даже самые маленькие элементы не становятся (их называют доборными). Эти участки обычно заделывают кирпичами на цементном растворе. Если кладка получилась неровной, ее затем штукатурят: так удобнее будет наносить гидроизоляцию и утеплитель.

Обычно сборный ленточный фундамент состоит из нескольких рядов блоков. Их конкретное количество зависит от требуемой высоты ленты. Чаще она закладывается ниже глубины промерзания грунта. Также учитывается при этом необходимая высота цоколя.

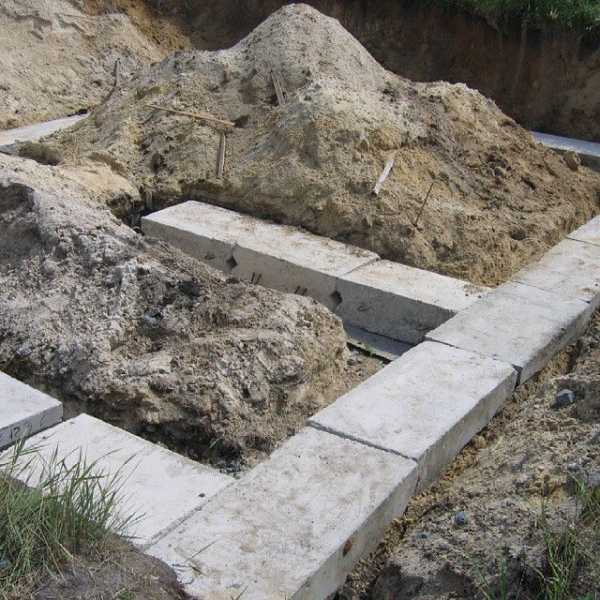

Устройство блочного фундамента. При укладке блоков-подушек некоторые участки остаются пустыми. Их бетонируют после установки

При установке бетонных блоков любого типа используется то же правило, что и при кладке кирпича: швы не должны совпадать. Для этого их размещают так, чтобы шов предыдущего ряда перекрывался телом блока в последующем ряду. Промежутки (вертикальные швы) между стоящими рядом элементами заполняются цементно-песчаным раствором.

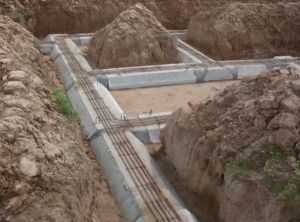

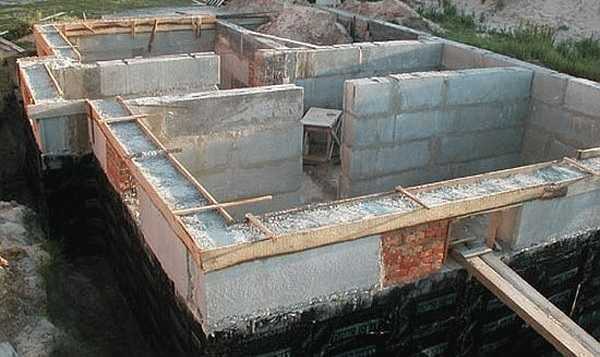

Для придания конструкции большей прочности и для связки всех блоков в единую систему, поверх каждого ряда укладывается арматура. В зависимости от типа грунтов и веса здания используется пруток класса А-I — А-III. Количество прутков определяется расчетом при проектировании, их может быть от 2-х до 5 штук. При укладке и соединении прутка соблюдаются все правила армирования ленточного фундамента — связывание углов, простенков происходит по той же схеме. Разница только в том, что пояс армирования один. Поверх арматурного пояса укладывается слой раствора, на него, со смещением швов, выставляется следующий ряд блоков.

Чтобы фундамент из ФБС своими руками был более прочным, его армируют

При соблюдении этих правил сборный ленточный фундамент будет прочным и надежным.

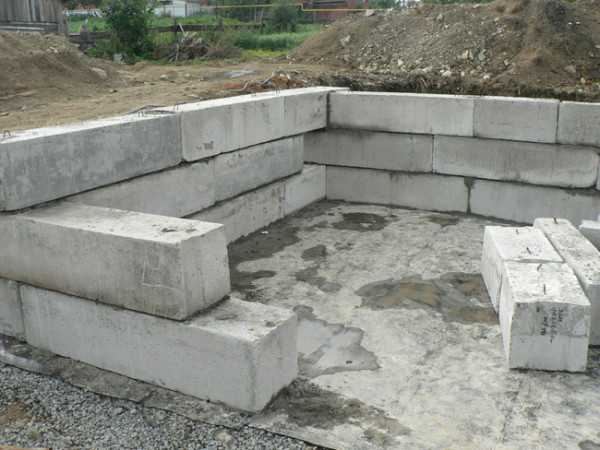

Возводим фундамент из ФБС своими руками

Технология строительства сборного фундамента, особенно на этапе подготовки, мало чем отличается от других типов: сначала копаем котлован. Разница в меньшей трудоемкости изготовления самой ленты и в том, что не нужно делать опалубку.

Подготовка основания под блочный фундамент стандартна:

  • Снимается плодородный слой земли, вывозится или складируется на участке.

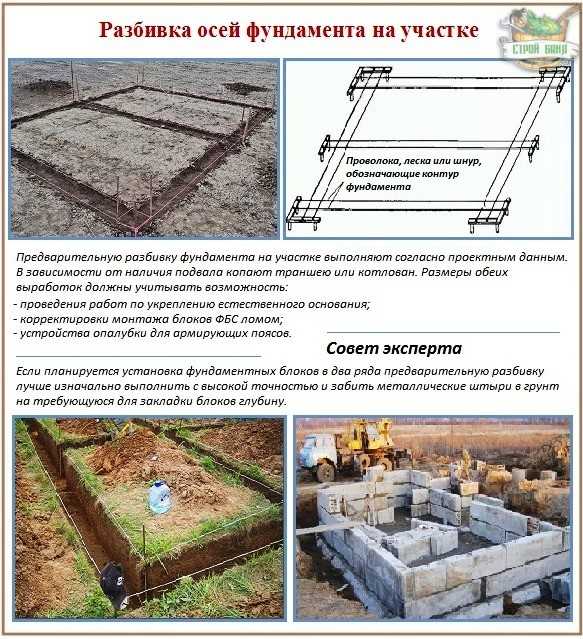

  • Далее идет разметка. Если в доме предусмотрен подвал, размечается периметр, если подвала не будет — размечается лента. Разметку делают при помощи колышков и шнуров. Ленту отмечают с двух сторон, обозначая ширину стены.

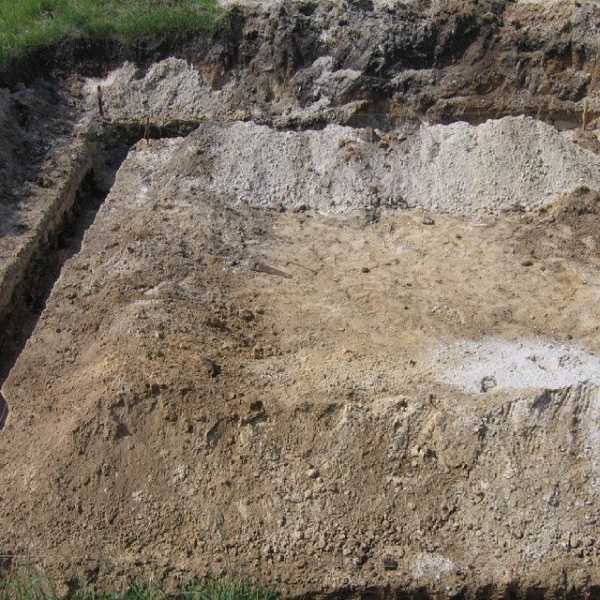

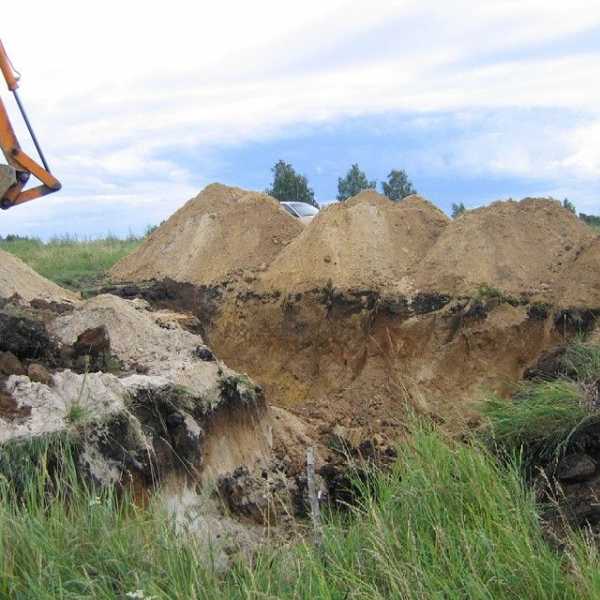

  • Далее идут земельные работы. Грунт вынимается до планируемого уровня.

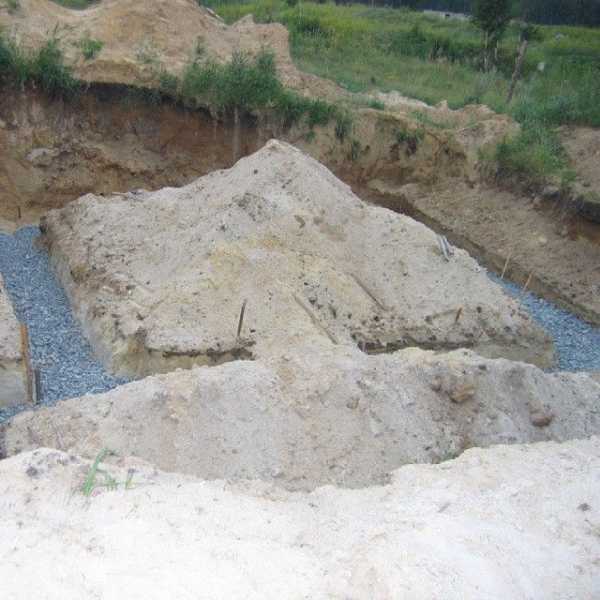

  • Дно котлована или траншей выравнивается и предварительно трамбуется.

При сборке блоков не забудьте оставить отверстия под инженерные системы: ломать фундамент недопустимо

Количество рядов зависит от необходимой высоты цоколя и требуемой глубины залегания ленты. Выполнение правила укладки блоков с перевязкой обязательное. Только так собрав фундамент из ФБС своими руками, вы получите надежную основу для всего строения.

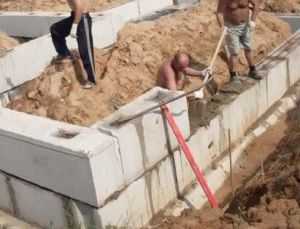

Как укладывать ФБС

В любом ряду укладка начинается с углов. Затем выставляются блоки в местах отвода простенков. Их называют маяковыми, и по ним потом равняют все остальные. Проверяется вертикальность их выставления, при необходимости вносятся коррекции. Чаще всего блок необходимо снова приподнять, сдвинуть и поставить на место.

После того как выставлены маяковые элементы, натягиваются причалки — шнуры, по которым ориентируются при установке следующих блоков. Они отмечают границы стены, причем так, чтобы ФБС стояли симметрично относительно середины блока ФЛ (блока-подушки). Предельно допустимое отклонение — 12 мм. Все последующие ряды блоков тоже выставляться должны ровно над серединой.

При укладке блоков необходимо следить за тем, чтобы они укладывались один над другим без большого смещения

Шнуры удобнее натягивать в 2-3 мм от боковых поверхностей маячных блоков. Так проще будет выставлять. Промежуточные блоки выставляются начиная с самых больших: сначала ставят все длиной 2,4 метра, потом 1,2 и затем — 0,9. Правильность их установки проверяют относительно разметочных шнуров, вертикальность — отвесом.

Как подобрать размеры блоков ФБС

Определить сколько блоков нужно на ваш фундамент, можно путем подбора. Самостоятельно сделать это можно на плане, нарисованном в масштабе. На плане вы размечаете каждый блок в том же масштабе.

Выбирают размеры блоков для фундамента из ФБС, исходя из простого правила: для повышения прочности конструкции использовать нужно самые большие размеры блоков. Потому сначала прорисовываете установленные в углах блоки 2,4 метра, потом, если они помещаются, рисуете их в местах примыкания простенков. Между ними тоже ставите самые большие блоки, которые там могут поместиться. Там, где они уже не становятся, ставите меньшего размера. Если остаются какие-то промежутки, в которые не помещается даже самый маленький блок (0,9 метра), нестрашно — эти промежутки заполняют кирпичной кладкой.

Два типа сборных ленточных фундаментов из ФБС — с подушкой и без (мелкозаглубленная лента)

Аналогичным способом прорисовываете второй ряд, не забывая о смещении швов. Если нужно, таким же способом прорисовываете третий. Затем считаете необходимое количество блоков каждого размера. Полученный план не выбрасывайте: вам он пригодится при монтаже сборного фундамента уже на площадке.

Раствор для кладки ФБС

Для кладки фундаментных блоков используется стандартный цементно-песчаный раствор марки М-100. Его можно получить используя разные матки цемента и количество песка:

  • на 1 часть цемента М300 берут 2,5 части песка;
  • на 1 часть цемента М400 песка идет уже 3 части;
  • при использовании М500 песка досыпают 4 части.

Сначала перемешивают сухие компоненты до получения однородного состава и цвета. Затем постепенно добавляют 0,5 части воды. Если раствор получается слишком густым, воду понемногу небольшими порциями доливают. Консистенция должна быть, как у густой сметаны: не комком, но и не течь.

Не старайтесь увеличить количество цемента. Это не только не повысит прочность бетона, как ожидаете, а намного ее снизит. Для набора крепости бетону необходимо строго определенное количество заполнителя (в данном случае песка) и воды. При недостатке того и/или другого его прочность будет ниже. В самом плохом случае он будет трескаться и крошиться.

Сборный ленточный фундамент из ФБС своими руками: достоинства, недостатки, планирование, монтаж

Один из вариантов ленточного фундамента — из блоков ФБС. Он хорош тем, что на его можно сделать своими руками и это требует немного времени.

Источник: stroychik.ru

Сборный фундамент из блоков фбс: особенности блоков и их монтаж

Какой фактор является самым важным при постройке дома? Необходимо, чтобы здание было крепким и надежным. Чтобы этого добиться, необходимо уметь правильно выбирать тип фундамента. Именно от качественно возведенного основания будет зависеть не только прочность дома, но и его долговечность. Одним из наиболее распространенных типов цоколя является сборный фундамент из блоков фбс. Рассмотрим его особенности поподробнее.

Почему именно блочное основание

  • Данный тип фундамента возводится за рекордно короткие сроки. Если монолитный или свайный фундамент можно возводить месяцами, то основание из блоков фбс можно построить всего лишь за несколько дней. Время постройки данного типа цоколя – самое быстрое среди всех видов оснований.
  • Переходить непосредственно к строительству здания можно сразу же после окончания постройки цоколя. Нет необходимости в наборе его прочности (как у монолитных типов).
  • Работа не требует использования дополнительных деталей. Ленточный сборный фундамент из блоков не требует армирования и ограничения опалубочными щитами.
  • Процесс строительства достаточно прост и легок в применении. Нет необходимости нанимать квалифицированных специалистов для работы. Ее вполне можно выполнить самостоятельно практически без посторонней помощи.

Что представляют собой блоки фбс

В основе фундамента лежат специальные фундаментные блоки строительные. Они представляют собой бетонные конструкции, изготовленные особым образом на заводах железобетонных изделий. Они изготавливаются из особенного, тяжелого сорта армированного бетона.

Технология их изготовления позволяет равномерно распределять всю нагрузку от здания по всей поверхности конструкций.

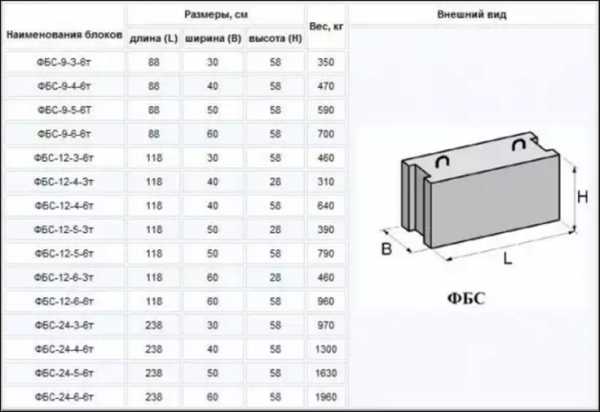

При проведении строительных работ следует учитывать размеры конструкций. Стандартные блоки фбс имеют следующие параметры:

  • Длина 78 см, 118 см или 238 см
  • Ширина 30 см, 40 см, 50 см, 60 см
  • Для всех размеров блоков характерна стандартная высота, составляющая 58 см.

Для скрепления блоков в их боковой части установлены специальные отверстия, заполняемые в процессе строительства цементным раствором.

Положительные стороны

Блоки для сборно-монолитного фундамента имеют следующий ряд основных преимуществ:

  • Экономичность. Стоимость данного типа основания в несколько раз меньше стоимости монолитного фундамента.
  • Высокий уровень надежности
  • Прочность
  • Долговечность
  • Морозоустойчивость
  • Большой выбор различных модификаций
  • Простота использования
  • Устройства не подвержены влиянию внешней среды
  • Теплопроводность
  • Звукоизоляция
  • Возможность проведения строительных работ на участках с любым видом грунта.

Минусы блоков

Рассматривая данную строительную конструкцию, нельзя не остановиться на ее недостатках. Как и в любом другом материале, в нем есть как положительные, так и отрицательные стороны.

  • При возведении строения из блоков больших размеров возникает необходимость в использовании дополнительной специальной техники.
  • В перегородки между конструкциями может попасть влага. Она постепенно разрушит основание. Чтобы этого не произошло, рекомендуется их обрабатывать гидроизоляционными материалами.
  • Через щели между блоками может проникать холодный воздух внутрь помещения. Это приводит к общему снижению теплопроводности. Проблему можно решить, проводя меры по дополнительной теплоизоляции помещения.
  • Само основание можно сравнить со сборкой конструктора из отдельных кубиков. Поэтому данный тип цоколя нельзя назвать наиболее прочным. Его прочность гораздо ниже, чем прочность монолитного фундамента, представляющего собой единую ровную поверхность.

Типы оснований

Фундаментные строительные блоки могут применяться при возведении следующих типов цоколей зданий:

Применение сборных фундаментов свайного типа рекомендуется при возведении сооружений небольших размеров. Например, бань, гаражей, дач и т.п. Данный тип конструкции применяется при наличии глубокого залегания грунтовых вод и высокого уровня кислотности грунта.

Ленточный тип цоколя. Может использоваться при возведении небольших домов и коттеджей высотой в 2-3 этажа.

Советы по укладке

При проведении строительных работ рекомендуем соблюдать следующие правила:

  • Для скрепления блоков между собой необходимо использовать раствор цемента. Он обязательно должен быть свежеизготовленным. Раствор цемента должен по консистенции напоминать сметану. Применение излишне жидкого раствора приведет к потере его прочности. Это негативно отразится на дальнейшем результате работы.
  • Для увеличения уровня прочности конструкции рекомендуется между рядами блоков укладывать слой армирующих прутьев. При заливке их раствором цемента произойдет дополнительное их сцепление и укрепление всей конструкции.
  • При укладке блоков рекомендуется использовать специализированную технику (подъемный кран)
  • Бетонные швы между блоками не должны превышать толщину в 2 см. оптимальный вариант – 1,5 см.

Основные типы

Применение блоков фбс при строительстве фундамента требует правильного выбора основного типа конструкции блоков.

По своей конструкции фундаментно — строительные блоки можно разделить на:

  • Сплошные. Представляют собой единую квадратную конструкцию. Для достижения ее наибольшей прочности она дополнительно армируется. Блок изготавливается из раствора бетона. Данный тип считается наиболее прочным и долговечным.
  • Монолиты со специальными устройствами. Представляют собой также бетонные монолитные армированные конструкции. Однако для удобства их соединения они снабжены специальными пазами. Их также рекомендуется использовать для монтажа различных коммуникационных систем.
  • Пустые блоки. Конструкция данных устройств подразумевает пустое пространство внутри. Такая конструкция значительно облегчает общий вес блока. Однако, этот фактор наиболее снижает его прочность. Поэтому данный тип конструкций не рекомендуется для применения при строительстве больших многоэтажных зданий.

Монтаж блока

Монтаж блоков имеет следующие особенности:

  • При строительстве необходимо использовать подъемный кран
  • Работы проводятся в специально выкопанном котловане
  • Начинать укладку блоков следует от угла здания
  • В первую очередь укладывается ряд блочных конструкций для внешних стен дома, далее – для внутренних стен.
  • Перед началом работы необходимо возвести дренажную подушку. Состав – слои песка и мелкого гравия. Высота подушки – 15 см.
  • Перед установкой конструкции на поверхность накладывается слой свежего раствора цемента толщиной 1,5 см
  • Следите за выравниванием слоев. Каждый слой необходимо проверять на специализированном оборудовании.
  1. уровень – для выравнивания горизонтальных слоев
  2. откос – для выравнивая углов и вертикальных конструкций.

Этапы строительства

Итак, как собрать фундамент из блоков фбс самостоятельно? Необходимо следовать предложенной инструкции:

  • Подготовка строительного участка. Уборка территории. Снятие верхнего слоя грунта.
  • Раскопка котлована.
  • Определение границ строительного участка. Границы отмечаются, путем натягивания вдоль периметра веревки, закрепленной за вбитые в землю колышки.
  • Установка дренажной подушки. Для этого потребуется крупный речной песок и мелкий гравий или щебень. Грунт засыпается послойно. Каждый слой необходимо хорошо проливать водой и утрамбовывать. Высота дренажной подушки должна составлять не менее 15 см.
  • Укладка фундаментных блоков.
  1. Закладка наружных углов
  2. Укладка внешних стенок
  3. Укладка внутренних стенок основания

Швы между плитами обязательно заливаем раствором цемента. Следите, чтобы в них не образовывались пустоты.

  • Между слоями необходимо установить слой цемента и нанести армирующую сетку.
  • Установка отверстий для канализации и коммуникаций.
  • Установка отверстий для вентиляции. Отверстия должны быть расположены строго друг напротив друга с шагом в 1,5-2 м
  • Возведение гидроизоляции.
  • После высыхания и закрепления фундамента проводится его облицовка декоративной плиткой.

Как видите, технология постройки фундамента из блоков фбс достаточно проста в применении. С ней вполне может справиться практически любой специалист в рекордно короткие сроки.

  • Монтаж фундамента из блоков ФБС: особенности основы и её установки
  • Фундамент из керамзитобетонных блоков: особенности материала и строительства
  • Фундамент из блоков ФБС своими руками: технология и особенности
  • Строительство фундамента из фбс блоков: виды, особенности, работы

Фундаментные блоки изготавливаются без армирования. В форму заливается бетон, вибрируется и ставися на просушку на 28 дней.

Сборный фундамент из блоков фбс: достоинства основания, типы и советы, инструкция по укладке

Ленточный фундамент может быть создан из самых разных материалов в строительстве. Данная статья рассматривает сборный фундамент из блоков фбс.

Источник: nafundamente.ru

postroifundament.ru

Фундамент из ФБС альтернатива ленточному и свайному фундаменту

Содержание статьи

Считается, что когда возникает мысль соорудить собственную по-настоящему русскую баню, то каждому хочется поскорее воплотить в жизнь такую идею. Ну и в реальности нет никакого резона непременно начинать с наиболее трудных способов — присутствуют специализированные строительные схемы и технологии, каковые дают возможность сэкономить далеко не только лишь время, однако и капитал. И среди таковых — доброкачественный и отнюдь не дорогой сосредоточенный фундамент из ФБС. Кстати говоря, собственными руками он сооружается значительно быстрее чем какой-либо другой фундамент.

Зачастую блоки ФБС употребляют в целях возведения цоколя, коей без всякого сомнения является далеко не слишком традиционным для русской парилки, только всё-таки пользуется известностью из-за способности организовать в нулевом этаже автогараж.

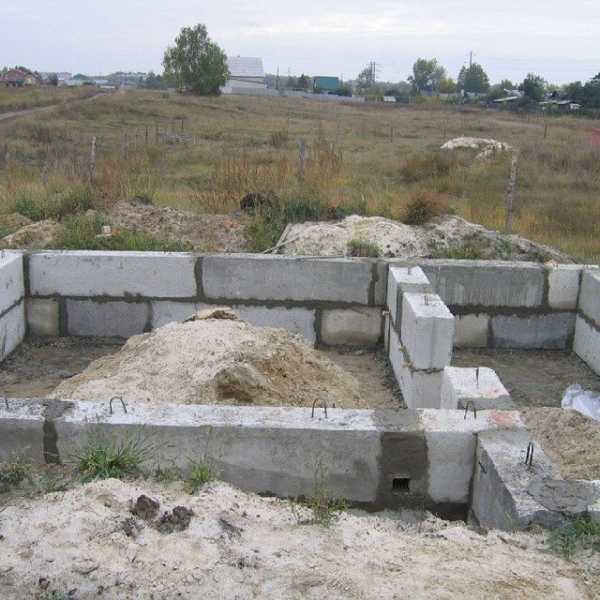

Фундамент из ФБС

Достоинства и недочёты данной конструкции

Ко всему прочему, у подобного основания дома наличествуют собственные недочёты – приподнять бетонированные блоки для фундамента в силах только лишь электрокран. Ну а это безусловно, определённые расходы. Однако это, по всем вероятностям, действительно один-единственный его обстоятельный недостаток. Но несмотря на все то, что уже выше было упомянуто, все работы вполне может совершать и чайник. Только целесообразно отметить, что непосредственно фундамент из ФБС, разумеется, постоянно уступает в плане жёсткости и прочности монолитному, тем не менее радует наиболее вразумительной стоимостью и несложностью работы с ним.

Нынешний ФБС фундамент просто-напросто совершенен для грунтов, в каковых чрезмерно много песка. Между прочим, уже для мякеньких и рассыпчатых грунтов он далеко не подходит – просто просядет. Можно отметить, увлекательное наблюдение: в результате основательных сил пучения основание дома из блоков имеет возможность выгнуть – а фактически твёрдый ленточный и вовсе могло просто разорвать.

Во всяком случае прилагать усилия и уменьшить пучение основы путём ужесточения самого нулевого уровня – иррационально, в данном случае имеет резон лишь утеплять почву и фундамент. Помимо прочего, ленточное основание дома из блоков ввиду неимения монолитности, то бишь вследствие присутствия кладочных швов, он имеет в распоряжении ценную эластичность и подвижность.

Существует устоявшееся мнение, что ещё одним плюсом является: построение фундамента из ФБС не возбраняется приводить во исполнение в ливень, и в снег, как говорится в народе, ему отнюдь ничего не страшно.

Процесс строительства фундамента из ФБС

С самого начала требуется хотя бы стандартно обычная геологическая рекогносцировка, на базе которой и рассчитываются стенки фундамента для всякого места в отдельности.

Подборка блоков для фундамента

Сам по себе фундаментный строительный блок, другими словами, фундамент из ФБС изготавливают на заводах посредством прессования и употребляют конкретно в целях сооружения фундамента. В связи с этим, чаще всего — это является ленточным фундаментом. Таким образом, какие именно должны существовать масштабы бетонированных блоков для основания дома и как верно их подбирать?

В целях начала данного процесса в типичной компьютерной программке заблаговременно предпочтительно произвести раскладку блоков для того, чтобы действительно понимать, в качестве чего их необходимо будет устанавливать и вязать между собой. Подобным образом, первый ряд частенько сооружают шириной в 40 сантиметров, а уже 2 последующих – по 30 сантиметров. И лишь только тогда, когда точно ведомы необходимые габариты блоков и их обилие, существует резон ездить в торговый центр и бронировать их. Не удивительно, но именно там же дозволено условиться о доставке монтаже, а с целью данного и автомашина, и автокран должны быть вакантны в 1 день по возможности.

Исходя из всего того, что уже выше было изложено, следует что при подборе подобных блоков ещё на складе сначала имеет большое значение обусловить, в каком месте и в каковых участках будет проходить коммуникация. И еще важнее — по какому образу возвести фундамент из блоков с учётом данных факторов, в целях данного они нужны будут с особыми отверстиями. В случае если об этом запамятовать, всё равно ведь в перспективе потребуется их бурить, а это опять же добавочные издержки наличных средств и времени.

Подготовление котлована и разметка

Бывалые строители рекомендуют в первую очередь набросать схему площадки в преддверии укладки – поразмыслить, в каком месте именно будет возвышаться автокран, какие смогут появиться трудности.

Следом, как в большинстве случаев, снимается наружный плодовитый слой. В этих целях предпочтительнее всего снимать экскаватор. Определённая часть почвы преднамеренно сохраняется для обратной отсыпки. Ну а уже по кромкам котлована выносятся оси стенок бани – колышками с леской. Существует мнение, что внутренняя дренажная система подобного фундамента отнюдь не обязательна – исключительно в отдельных случаях, когда необходим основательный ремонт либо протечки ликвидировать никак не получается. Собственно говоря, рекомендовано попросту аккуратно осуществить гидроизоляцию стенок и пола в парилке.

Выработка подошвы

Ежели же при постройке отнюдь не сооружать забетонированную ленту-подушечку, а укладывать блоки непосредственно на песок – в то время целесообразно применять кладочную сетку. В частности, она предотвратит в перспективе создание ненужных отверстий между блоками.

Вот именно поэтому очень важно приобрести арматуру и завезти целую машину песка и в том числе щебня. Кстати, последнего необходимо брать 20-40 фракции и не меньше.

По существу говоря, в приготовленном котловане в данное время производится метка для будущей подошвы. Обыкновенной лопаткой пространство для неё следует разровнять неукоснительно по уровням, также засыпать песком, хорошо увлажнить и спрессовать. В последствии все заваливается щебнем и вторично трамбуется. И в результате данного уже основывается опалубка и как говорят в народе, вяжется арматура.

Формирование опалубки

С целью данного очень важно будет предварительно купить по крайней мере пол куба 25-ой обрезной доски. Для того, чтобы опалубка очутилась ровненькой, гидроуровнем заблаговременно необходимо её разровнять и растянуть шнур в серёдке самой опалубки.

Очень важно понимать, арматуру в целях подобного фундамента предпочтительно забирать марки Ф12, и уже вязать её между собой. По прошествии заливки армированному поясу необходимо, конечно, осесть – а это уже принудительный перерыв в самой работе уже по меньшей мере на 2 недельки. В общей сложности с целью данного потребуется приблизительно сотни прутьев по 60 сантиметров и около четырёх по метру. Складывать их только и остаётся как в 4 линии, два снизу и 2 сверху, таким образом и в 3 – то бишь, треугольником. Проволоку для создания каркаса брать правильнее Д4 – её расходуется предварительно 10 килограмм. На производство одной лишь арматуры уйдёт приблизительно дня два. Ну и после этого дозволено приступать делать опалубку. Обыкновенная толщина пояса – 20 сантиметров, ну а ширина уже – 30 сантиметров.

Залива подушки

Весьма важно понимать, что на данном пункте потребуется миксер. Исключительно он зальёт бетоном приготовленную подушечку для ФБС блоков. Затем она накрывается предназначенной плёнкой или опилками и целую недельку сохнет, при этом должна периодически смачиваться.

Но тем не менее сами подушечки, безусловно, смогут быть монтажными. Но как показывает практика, чаще применяют монолитные, подобные как в ленточном фундаменте.

Установка ФБС блоков

Необходимо отметить, что отныне нужно заказывать автокран в целях приподнимания тягостных ФБС блоков, а работники либо помогающие станут их корректировать.

На протяжении момента возведения, правильнее всего применять кладочный раствор М100. Именно его потребуется использовать начиная с 10% вплоть до 20% от общего объёма абсолютно всех блоков. Как раз тут-то и многое будет уже зависеть от качества самих блоков, предполагаемых проёмов и кладки.

Гидроизоляция основания дома

В наибольшей степени испытанный в данном плане вариант – отменная мастика. В общей сложности уйдёт ориентировочно 4 банок мастики. Ну а смазывать необходимо 1 ряд с внутренней стороны будущей бани и 2 с наружной. Довольно удобно, так как отнюдь не следует ничего завёртывать либо подогревать.

В принципе, определённые строители на осадки участках уже под дно блоков ещё и подстилают гидроизоляцию Бикрост.

Изготовка армированного пояса

Также стоит отметить, что монолитный пояс, кладётся на ФБС блоки, а уже на него плиты перекрытия. Кстати, отнюдь не все строители уже видят в данном процессе мудрёный резон. Во всяком случае выходит, что и блоки, и пояс, и даже плиты – это уже отнюдь не монолитная структура, а всего лишь части, каковые как бы сами по себе.

В заключение, хотелось бы подчеркнуть — надеюсь данная технология производства фундамента из ФБС помогла вам надёжно, относительно легко и совершенно безопасно соорудить задуманное.

Видео Как сделать фундамент из ФБС

Характеристики ФБС блоков

Как делали фундамент из блоков ФБС вы, расскажите в комментариях, а лучше с фото.

Мне нравится!1Мне не нравится!0

www.allremont59.ru

Как правильно сделать фундамент из блоков ФБС

Фундамент из блоков ФБС

Строительство любого здания начинается с возведения фундамента. Эта часть отвечает за надежность и безопасность всей конструкции. Поэтому очень важно выбрать тип основания. Учитывая, что на обустройство фундамента уходит до 30% общих затрат на строительство, каждый хозяин желает сократить эту статью расходов. Существует большое количество материалов, разработанных специально для обустройства дома ниже уровня пола. Самыми доступными являются блоки ФБС.

Фундаментный блок сплошной (ФБС) изготовляют на заводах железобетонных изделий. Материал представляет собой конструкцию особой формы, которая состоит из бетонной смеси с залитыми внутри прутьями арматуры. Благодаря специальным добавкам блоки обладают повышенной морозоустойчивостью и способностью сохранять форму при температуре от -700С до +500С. Наибольшей популярностью пользуются блоки ФБС при укладке фундамента ленточного типа.

Блоки ФБС для укладки ленточного фундамента

Блоки ФБС можно уложить за короткий промежуток времени без использования большого количества бетонной смеси. Это во многом упрощает строительство фундамента и делает его менее затратным. Такое основание вполне можно сделать своими руками без строительного опыта.

к оглавлению ↑

Выбор блоков для фундамента

При выборе блоков ФБС для возведения фундамента стоит учитывать основные требования:

  • Наличие документов, подтверждающих изготовление в заводских условиях. Это гарантирует высокое качество материала и поможет избежать неприятных последствий при эксплуатации.
  • Правильная форма изделий помогает сократить расходы, связанные с дальнейшей отделкой фундамента.
  • Размер изделий также имеет значение. Стандартные блоки ФБС имеют высоту 58 см, ширину – 30,40,50 и 60 см, длину – 78,118 и 238 см. Ширина изделий подбирается в зависимости от толщины стены здания. Длину можно выбрать любую, но стоит помнить, что блок длиной 238 см позволит быстрее закончить строительство и уменьшить расходы.

Для возведения фундамента используется два вида блоков:

  • Фундаментный блок сплошной, имеющий форму прямоугольника. Это изделие имеет на верхней грани специальные монтажные петли для перемещения. Вертикальные каналы по бокам, которые заливают бетонным раствором, что усиливает прочность основания. В некоторых моделях предусмотрены каналы на верхней части, в которые укладываются инженерные системы.
  • Блоки-подушки имеют форму трапеции. Эти изделия увеличивают несущую способность фундамента, поэтому их укладывают на подошву основания.

Тип блоков и их размер регламентируются нормативным документом ГОСТ 13579-78.

Выбираем блоки ФБС

Для более легкой ориентации в названиях и спецификации каждое изделие имеет маркировку:

  • Буквы – это название блока: Фундаментный блок сплошной.
  • Далее цифра обозначает длину изделия в дециметрах (8, 12 и 24).
  • Следующая цифра через точку или тире – это ширина блока, также указанная в дециметрах (3, 4, 5 и 6).
  • Третье обозначение – высота (6).
  • После цифровых значений идет буква, которая обозначает тип использованного бетона (Т-тяжелый, П-пористый, С-силикатобетон).

Типоразмеры блоков ФБС

Из этого следует, что обозначение ФБС 24.4.6-Т можно расшифровать следующим образом: фундаментный блок сплошной длиной 238 см, шириной 40 см, высотой 58 см, изготовленный из тяжелых марок бетона.

к оглавлению ↑

Преимущества и недостатки фундамента из блоков ФБС

Все положительные и отрицательные характеристики основания, выполненного из фундаментных блоков сплошных, связаны со свойствами этих изделий.

  • Устойчивость к сильным морозам. В некоторых регионах температура может резко меняться, что негативно сказывается на любом строительном материале. Блоки ФБС содержат в своем составе специальные морозостойкие присадки, которые позволяют материалу сохранять качественные характеристики в любых климатических условиях.
  • Устойчивость к агрессивной среде. Фундаментные блоки не реагируют на агрессивное воздействие окружающей среды, поэтому может использоваться для строительства на участках с преобладанием грунта повышенной кислотности. Такие почвы встречаются во многих областях России.
  • Разнообразные модели. Блоки ФБС выпускаются разного размера и формы, что особенно важно при выборе моделей для строительства по типовым проектам.
  • Общие затраты. Возведение фундамента из блоков ФБС позволяет сэкономить не только на материалах, но и сокращает время на возведение основания.

Среди недостатков стоит отметить большие затраты на укладку блоков. Масса одного изделия больше тонны, поэтому требуется наличие специальной техники.

Кроме того швы между блоками могут стать проводниками холода, поэтому требуется дополнительная теплоизоляция основания.

к оглавлению ↑

Монтаж фундамента из блоков ФБС

Основание из блоков возводится в несколько этапов.

Подготовка участка

Перед началом строительства отведенную площадь необходимо очистить от лишней растительности и крупного мусора. Также требуется тщательное разравнивание участка.

Разметка

Разметка участка

Разметка проводится в соответствии с проектом дома, который составляется заранее. На площадке отмечаются углы дома, и между ними натягивается капроновая нитка или шнур. Также выполняется отметка несущих стен здания, под которые планируется возводить фундамент.

к оглавлению ↑

Земляные работы

Для ленточного фундамента необходимо вырыть траншею, параметры которой зависят от типа почвы на участке и ширины укладываемых блоков. Подошва фундамента должна лежать ниже уровня промерзания грунта примерно на 25 см. Для определения ширины траншеи берут ширину блока и добавляют к ней 20 см для удобства проведения последующих работ с фундаментом.

Подушка основания

На дне готовой траншеи обустраивают подушку, состав которой зависит от типа почвы.

  • Для глинистой почвы насыпают 15 см песка, 30 см щебня и 15 см песка.
  • Для остальных типов грунта – 5 см песка и 10 см щебня.

Независимо от состава подушки каждый слой проливают водой и тщательно утрамбовывают. Поверх подушки наливают бетон слоем 2-5 см и оставляют до полного застывания.

к оглавлению ↑

Расчет блоков

Расчет блоков ФБС

Перед началом монтажа фундамента обязательно следует рассчитать необходимое количество блоков ФБС. Наибольшей популярностью пользуются блоки с параметрами 24*4*6 дм (соответственно длина*ширина*высота). Зная параметры дома, блоков и высоту фундамента, несложно подсчитать количество материала. При этом нельзя забывать о несущих опорах здания.

к оглавлению ↑

Приготовление раствора

Раствор средней густоты следует готовить непосредственно перед началом укладки. Используемые компоненты, в частности песок и цемент, должны иметь только высокое качество. Можно добавить в раствор специальные вещества, повышающие прочность бетонного раствора.

Укладка блоков

  1. Для увеличения несущей способности фундамента первым рядом должны быть блоки-подушки. Правильность их установки проверяется с помощью строительного уровня. Промежуток между блоками заполняют бетонным раствором, что позволяет сделать основание более крепким.
  2. Поверх трапециевидных блоков укладывают прутья арматуры и слой бетона до 3 см.
  3. Далее устанавливают первый ряд фундаментных блоков. При этом швы должны располагаться со смещением. Оптимальный сдвиг при монтаже блоков составляет около половины длины одного изделия. Не стоит допускать совпадения стыков и в последующих рядах, чтобы предотвратить деформация основания при сезонных подвижках грунта. При укладке нескольких рядов между ними рекомендуется укладывать армирующий пояс и слой бетонного раствора. Каждый ряд проверяется на горизонтальность строительным уровнем и вертикальность с помощью отвеса.
  4. Первыми укладывают блоки по углам дома и в местах пересечения несущих стен. Это будут маяковые элементы, по которым выравнивают остальные блоки. Далее между угловыми блоками натягивают шнур-причалку. Она станет ориентиром при монтаже остальных элементов. Блоки ФБС нужно выставлять ровно посередине блока-подушки. Максимальное отклонение не должно превышать 12 мм.
  5. Также рекомендуется соблюдать очередность укладки элементов: сначала ставят самые большие блоки, затем – средние и завершают укладку блоками меньшего размера.

к оглавлению ↑

Гидроизоляция

Возведенный фундамент из блоков ФБС необходимо защитить от грунтовых, паводковых и талых вод. Для этой цели выполняют гидроизоляцию основания. Такая технология подразумевает несколько вариантов:

Выбор определенного варианта зависит от общего бюджета строительства. Главное условие, которое должно выполняться в процессе гидроизоляции, — непрерывное нанесение защитного слоя.

Фундамент из блоков ФБС вполне можно сделать своими руками. Несмотря на то, что для работы может понадобиться дополнительная рабочая сила и строительная техника, такой вариант возведения фундамента поможет существенно сократить некоторые расходы.



stroykarecept.ru

Сборный ленточный фундамент из блоков ФБС

Конструкция ленточного блочного фундамента

Еще в Советском Союзе блочный фундамент ФБС приобрел свою популярность, чаще всего этот вид фундамента применяли при строительстве многоэтажных домов, именно по этой причине в нашей стране производство бетонных блоков достигло высокого уровня. Только частные застройщики редко применяли этот фундамент для постройки дома, потому что для укладки блоков нужна специальная техника, а она находилась в собственности государственных учреждений.

Хорошо, что в наше время такую технику, как кран можно взять в аренду у какого-нибудь частного лица или фирмы. Один час работы крана довольно недешевое удовольствие, но это единственный минус возведения этой опорной конструкции. Строители с большим опытом работы утверждают, что для строительства домов на песчаных, скальных почвах и почвах с гравием, щебнем без ленточного фундамента ФБС из блоков не обойтись. При помощи блоков можно построить цоколь и другие нежилые строения, такие как; подвал, гараж.

По надежности блочный фундамент ФБС для дома немного слабее ленточного монолитного фундамента, а вот по средствам дешевле. Даже если блочный фундамент устраивают на рассыпчатых и мягких грунтах он не трескается, а вот монолитный может трескаться. Получается такой эффект из-за кладочных швов, которые придают конструкции гибкость. Для того чтобы процесс устройства конструкции был менее трудоемким нужно использовать блоки меньшего размера, их можно устанавливать по старой технологии – это делается при помощи веревки, бревна и мужской силы, а можно нанять кран с небольшой грузоподъемностью.

Фундамент из блоков применяют в строительстве:

  • Строят средние и небольшие дома, стены которых изготавливаются из шлакоблока или пеноблока. В таком строении опорная конструкция должна быть установлена на глубине, на которой грунт промерзает.
  • Также возводятся бани и деревянные дома, возможно с подвалом, но при соблюдении тех же условий и норм.
  • Строят любое сооружение без подвала (фундамент делается мелко заглубленным).

Материалы для фундамента

Ленточный фундамент из блоков для дома создается из двух частей: блочные железобетонные подушки и стенки из вертикально стоящих бетонных блоков и форма опорной конструкции параллелепипед.
Обе части опоры делаются блоками, при изготовлении которых применяется вибрационный пресс. Даже при том, что блоки называются бетонными, они все равно армируются.

Блочные железобетонные подушки для ленточного фундамента

Основная составляющая блочного фундамента ФБС имеет разницу в размерах, так как материал имеет большой ассортимент. Все виды блоков различаются по весу, высоте, ширине и длине.

Толщина блока для будущего здания должна выбираться исходя из параметров стены строения; блок для конструкции должен быть немного шире толщины стены. По длине блоки лучше брать разные, благодаря этому установка материала получается с перевязанными швами.

Для 9-ти метрового фундамента применяются ФБС 12 – 6 – 6 * 1 штука и ФБС 24 – 6 – 6 * 3 штуки, при этом остаток в 60 см будет монолитная вставка. Для опорной конструкции можно сделать разные сочетания, даже без монолитной вставки.
Точное количество материала можно узнать только после осмотра чертежа, а расчет лучше дать производить специалистам, это позволит сэкономить средства, избежав лишних расходов.

Фундамент из шлакоблока

Также в последнее время застройщики часто берут за основу фундамента шлакоблок. Этот материал довольно дешевый и его применяют для возведения пристроек, гаражей, заборов и домов. В некоторых случаях шлакоблок применяют для строительства фундамента.

Достоинства ленточного фундамента для дома из шлакоблока:

  • Этот вид опорной конструкции можно делать своими руками не применяя, специальной техники и дополнительной рабочей силы.
  • Времени на создание конструкции много не требуется.
  • Если строительство производится шлакоблоком, необходимость в опалубке отпадает.
  • Материал не дает усадку.
  • Также преимуществом шлакоблока считается; небольшая цена, низкий расход цемента при кладке и простоту в применении.

Проблемный дом из шлакоблока и НЕ ПРАВИЛЬНЫЕ решения при возведении фундамента:

Фундамент из пеноблоков

Фундаменты из пеноблоков делают двух типов; свайный и ленточный. Пеноблок имеет небольшой вес, а потому нагрузка на фундамент не очень большая.

Достоинства фундамента для дома из пеноблоков:

  • Пеноблок имеет невысокую стоимость, а строения из этого материала имеют характеристики деревянных или кирпичных сооружений.
  • Для изготовления пеноблока не применяются вредные примеси, материал безвреден для окружающей среды и человека.
  • Пеноблок имеет высокое свойство звукоизоляции.
  • Материал легко обрабатывается механическим путем.
  • Пористость блока обеспечивает свойство воздухообмена, не проводящее тепло.
  • Фундамент из пеноблоков не сыреет и не требует дополнительной обработки от повышенной влажности.
  • Шов между блоками 3 мм, потому для укладки можно применять специальные клеящие смеси.
  • Пеноблок имеет один недостаток – это его прочность, потому при расчете нагрузки на фундамент нужно учесть этот фактор.

Поэтапная инструкция создания ленточного блочного фундамента

Изображения ленточных фундаментов

  • На первом этапе – выкапывается котлован на глубину промерзания грунта. Величина траншеи под фундамент ФБС должна быть больше его самого по ширине, для удобства укладки блоков, а глубина котлована не должна скрывать опорную конструкцию. Еще перед началом работ нужно определить место стоянки крана, необходимо чтобы вылета стрелы хватало к любой точке опорной конструкции.
  • На втором этапе – создается подошва. Обязательным условием для строительства фундамента для дома ФБС из блоков является лента – подушка залитая бетоном. В редких случаях для создания подушки применяется кладочная сетка, чтобы не было промежутков между блоками. Чтобы сделать подошву, нужны такие материалы как; песок, щебень и арматура.
    Разметка в траншее производится точно по уровню, дно засыпается песком и трамбуется. Затем производится засыпка щебнем и этот слой также трамбуется. Потом нужно навязать арматуру и установить опалубку.
  • На третьем этапе – собирается опалубка. При сборке опалубки применяется доска 25 мм. Эту конструкцию нужно собрать максимально ровно, для этого нужно сделать разметку глубины при помощи водного уровня, затем по меткам нужно натянуть шнур внутри опалубки и подровнять ее по шнуру. По окончании заливки каркаса из арматуры его оставляют на две недели для усадки. Для сборки опалубки нужны прутья по 60 см и по 4 метра, плюс понадобится вязальная проволока около 10 кг. У армированного пояса имеются стандартные размеры (ширина 30 см, толщина 20 см).
  • На четвертом этапе – подушка заливается. Более быстрым и надежным способом будет применение миксера. Подушка заливается смесью бетона на 10-15 см. Затем конструкция накрывается мешковиной или полиэтиленовой пленкой и сохнет на протяжении недели, при условии 20 градусного режима воздуха и влажности 90%. После высыхания производится гидроизоляция подушки, делается это рубероидом или другим похожим материалом, при этом делается нахлест на стены по наружной стороне и стыкуется с гидроизоляционным материалом стен. На слой рубероида делают бетонную стяжку, которая в дальнейшем будет полом подвала. Оставшееся пространство траншеи заполняется грунтом и трамбуется. Иногда делают подушки сборные, но они не подходят всем почвам, а монолитные конструкции принято считать универсальными.

Установка блоков фундамента

  • На пятом этапе – производится монтаж блоков. Для более быстрого монтажа блоков нужно использовать кран, потому что материал имеет большой вес. В том случае если величина блоков небольшая, то монтаж можно производить старым методом. Установка блоков фундамента ФБС производят одновременно с перевязкой вертикальных швов. Блоки укладываются на цементный раствор, при этом заполняются вертикальные швы. Между блоками в указанных на чертеже местах устанавливают коммуникационные гильзы.
  • На шестом этапе – делают еще одну гидроизоляцию и засыпают оставшееся пространство траншеи. На этот раз гидроизоляция производится битумной смазкой. Более тщательно нужно покрыть смазкой те места, которые контактируют с грунтом, сделать это нужно на всю глубину котлована с наружной стороны фундамента. В случаях если дом будет из балок, делают дополнительный армированный пояс, так как в этом есть необходимость. Устройство блочного фундамента для дома процесс не из легких, но он очень надежный потому и стоит потраченных сил и средств.

fundamentclub.ru

плюсы и минусы, пошаговая инструкция по строительству своими руками

Громоздкие плиты из железобетона ушли именно из частного строительства уже давно. Сейчас капитальный фундамент принято делать из прочного материала, который выдерживает до 7-8 этажей. Речь про блок ФБС. Раз есть спрос на подобный вид строительного материала, значит, существуют отличительные характеристики. Что и опишем далее.

Преимущества и недостатки фундамента из блоков ФБС

Положительные характеристики:

  1. Можно сэкономить время, не замешивая бетон. Легко рассчитать материал и выдержать пропорцию.
  2. Производители стараются изготовлять такие блоки так, чтобы процесс монтажа не требовал особой техники. Достаточно обычного крана.
  3. В некоторых видах блоков предусмотрены пазы, дополнительно укрепляющие конструкцию.
  4. Применимы на любых грунтах. Подходят для любого климата. Не страшен мороз, переизбыток влаги. Материал сам по себе с повышенной устойчивостью. Пропитан специальным веществом, препятствующем разрушению блока.

Естественные минусы:

  1. Стоимость.
  2. Монтаж только со специальной техникой.
  3. Конструкция из блоков — это не монолит. Риск просадки не исключить.
  4. Нужен хороший уровень гидроизоляции. Хотя любой вид фундамента для частного дома обязательно обшивается и защищается от внешнего воздействия.

Размеры блоков для фундамента, ГОСТ

Естественно, изготовителем обеспечиваются характеристики по прочности и геометричности, установленные ГОСТом 13579-78. Иначе при малейшем отклонении не избежать разрушения постройки. Обычный блок для фундамента ФБС — это параллелепипед, вылитый из керамзита или силиката. Плотность должна быть от 1800 килограмм на кубический метр. Пустоты не предусмотрены. Обязательна технологическая подформовка, чтобы обеспечить вертикальное армирование кладки цементным раствором.

Существует также ее класс прочности для этого стройматериала. По стандарту он не должен быть ниже В 7,5.

Устройство фундамента: схема и виды

Блоки ФБС можно использовать на:

  • Столбчатую. Допустим вариант и на монолитной плите.
  • Ленточную конструкцию. Мелкозаглубленный сборный фундамент.

Желательно отдать предпочтение именно первому варианту, если в планах возводить баню или двухэтажный жилой дом с основой 6х8 или 8х8. Также эти блоки принято подбирать под сложную почву с повышенной кислотностью. Под жилой дом столбчатая конструкция из ФБС идеальна, если сам объект будет собран щитовым способом.

Ленточный тип основания в один ряд хорош для негабаритного малоэтажного здания, к примеру, обычной дачи без подвала. Но при значительных нагрузках на фундамент от блоков ФБС лучше отказаться в пользу монолита. По нагрузке блоки еще справятся, но всегда есть усадка здания. Вот на ней и отразится недостаток материала – швы могут через несколько лет в какой-то части конструкции разойтись. Такое встречается при экономии на песочно-гравийной подушке или сложных грунтах.

Гидроизоляция фундамента из блоков ФБС

Гидроизоляцию в процессе строительства начинают создавать только после того, как произведут монтаж всех рядов фундамента. Вот как это принято делать своими руками:

  1. Укладывать рубероид на верхний ряд.
  2. На боковую поверхность фундамента необходимо нанести мастику в несколько слоев.
  3. Просушив, нужно засыпать песок в промежутки между фундаментом и траншей. Лучше засыпать постепенно, вручную, утрамбовывая каждый слой.

Вообще существует несколько видов гидроизоляции блочного фундамента. Классифицируют:

  1. Штукатурные. Выполняется с помощью цементного раствора, в который добавляют некоторые присадки. Лучше применить жидкое стекло. Так фундамент будет защищен от накопления влаги внутри материала и помещения.
  2. Оклеечные. Простой, недорогой вид гидроизоляции. Необходимо приобрести водонепроницаемый материал на основе битума. Его просто обработать горелкой, и уже в подогретом состоянии нанести на внешнюю часть основы. Есть специальные материалы для гидроизоляции, обладающие самоклеющейся поверхностью. С ними даже горелка не понадобится. Обычно обрабатывают рубероидом, гидроизолом или бризолом.
  3. Обмазочные. Специальные составы, образующие многослойную оболочку. Их наносят с внешней части фундамента. Обмазка бывает на основе асфальта, битума или дегтя.

«Капитальная» гидроизоляция выполняется по таким циклам:

  1. Расшивают швы между блоками, которые установлены в первом втором и третьем ряду.
  2. Бурят отверстия в новом фундаменте на половину толщины.
  3. Далее нужно поставить паркеры, приспособленные для инъектирования.
  4. Между блоками заливают специальный полимер.
  5. Для инъектирования во временную конструкцию используют насос.
  6. Потом демонтируют паркеры.
  7. Заделывают отверстия.
  8. Выполняют финишную, обычную гидроизоляцию всего блочного фундамента.

Гидроизоляция фундамента из блоков ФБС (ленточный тип) на видео:

Расчеты и размеры

Этот строительный материал изготавливают на вибростолах, где ставятся опоры, обеспечивающие заданную плотность, ровную поверхность и требуемые размеры. Если изделие нарушает геометрию, то возводить фундамент можно, но будут нарушены нормативы для толщины шва. И их значение (по правилам) не превышает 5 миллиметров, иначе нарушается гидроизоляция.

Именно плотные, ровные и качественные поверхности предотвращают растрескивание и преждевременное разрушение.

По государственному стандарту на блок ФБС есть установленные длины (мм):

Ширина должна варьироваться с 300 и до 600 миллиметров. А высота не более 580 миллиметров, но не менее 280.

К сведению! Блоки, высота которых 280 мм, в современной стройке не применяются. Для основы фундамента их несущая нагрузка слишком слабая.

Для выгодного расчета желательно заранее все проверить на калькуляторе.

Но для наглядности и визуального представления приведем следующую таблицу, чтобы знать стоимость работ:

Укладка, монтаж: пошаговая инструкция

В работе не обойтись без:

  • пенопласта;
  • труб;
  • мастик;
  • гидростеклоизола;
  • арматуры;
  • лопат;
  • песка;
  • досок;
  • цемента;
  • геотекстиля.

Строительство основы для недвижимого объекта выполняется по определенным этапам. На примере частного жилого дома вот как сделать правильно:

  1. Размечаем линии для установки и предварительной обработки участка фундамента.
  2. Для этого нужны колья и обычная светлая нить.
  3. Там, где линии разметки пересеклись, необходимо выбить арматурные стержни. По их расположению вымирают отвес (горизонт).
  4. Закапываем траншеи, предварительно очистив их верхнего плодородного слоя. Глубина любой траншеи должна определяться уровнем промерзания.
  5. Обустраиваем подушку. Просыпаем утрамбованную траншею песком и щебнем. Лучшая подушка для глинистого участка — это комбинация песок плюс щебень плюс песок.
  6. Увлажняем подушку и трамбуем.
  7. Поверх нее необходимо залить тонкий бетонный слой ( достаточно 3 сантиметров). Ждём затвердевания. Пролив бетоном не делают, если предусмотрена кладочная сетка поверх подушки.
  8. Начинаем монтаж. Блоки укладываем с точек, обозначенных арматурными прутами. Пруты, как правило, выставляют на углах.
  9. Начальный первый ряд — это блок плоский ФБС. Он снижает усадку. Блоки необходимо закрепить раствором. Для этого заливаем смесь в пазы и стыки.
  10. Первый уровень необходимо проверить на горизонт.

Как укладывать дальше:

  1. Каждый последующий ряд требует перевязки.
  2. Приведем аналогию с кирпичной кладкой — различий минимум. Вертикальные швы, которые находятся в центре нижних блоков, должны перекрываться элементом, устанавливаемым сверху.
  3. Углы заслуживают большего внимания. Там необходимо соблюдать перехлёст. Допустим, крайним остался правый бок. Следующий слой или уровень должен начинаться с левого блока.
  4. Прослеживаем толщину щелей между строительным материалом. И плотно заполняем цементным раствором, подкрепляя стыки осколками кирпича или бетона.
  5. Не забываем и про ростверк. Необходимо просушивать не менее 4 недель.

Как построить плитный фундамент из ФБС блоков:

Смета на фундамент

Даже самый небольшой по размеру блока ФБС весит не менее 250 килограмм. Вручную с таким материалом не работают. Необходимая подъемная техника. Чтобы точнее рассчитать смету, трудозатраты и аренду подъемного спецсредства существует такая таблица:

Важнее всего знать массу материала. Иначе возникнут проблемы с доставкой, погрузкой и разгрузкой. Блоки перевозят 10 тонными или 20 тонными грузовиками. Поэтому, знаю точно массу груза, на транспортировке можно сэкономить средства.

Подытожим простой перечень для расчета цены:

  1. Заказ автокрана.
  2. Розничная или оптовая стоимость блоков.
  3. Доставка и разгрузка на месте строительства.
  4. Работы по монтажу, гидроизоляции.

Что говорят хозяева и застройщики

Люди, освоившие стройку с такими блоками, ставят плюсы:

  • Превосходные характеристики монтажа;
  • Легко закрепить в любое время года;
  • Очень надежное основание под кирпичные, деревянные, блочные или каменные малоэтажные дома.

К минусам единогласно причисляют:

  • Высокую стоимость материалов. Сборные ленточные фундаменты из блоков ФБС под ключ обходятся от 6900 за метр (цена для центрального региона). Монолит будет стоить в пределах 3-3,5 за ту же единицу.
  • Большие трудозатраты;
  • Необходима аренда техники. К сведению, работа погрузочной техники измеряется в сменах. За день работы попросят не менее 12 тысяч.
  • Процесс создания требует целой бригады рабочих.

Итоги

Блочный фундамент из ФБС – это конструкция, удобная в том случае, когда есть необходимость в быстром по времени строительстве. Ведь собирать основу из уже просушенных блоков разрешено в любое время года.

Блоки не боятся холода, воздействия внешних факторов и нагрузок. Но проблема всегда в швах, потому что неправильный монтаж и необработанные должным образом элементы соединения приведут только к плачевному результату.



1decor.org

Фундамент из фбс блоков — Всё о фундаменте

Руководство по монтажу фундамента из блоков ФБС

Строительные блоки ФБС представляют собой прямоугольные бетонные заготовки, используемые для быстрого возведения стен, фундаментов, цокольных участков. Их легко укладывать благодаря простой геометрической форме, в сравнении с заливкой раствором трудоемкость процесса минимальная, дополнительным преимуществом служит независимость монтажа от времени года. Прочность и надежность армированных блоков позволяют сделать долговечное и устойчивое к механическим нагрузкам основание.

Применение ФБС является проверенной строительной технологией, благодаря заводским испытаниям качества, заготовки не имеют дефектов и не подвержены перепадам температур. К недостаткам относят необходимость в аренде подъемной техники, высокие требования к гидроизоляции и риск проседания участков конструкции (минимальный при соблюдении строительных нормативов). Для работы не требуются специальные навыки, но желательно изучить видео-инструкции на тему: как правильно укладывать блоки своими руками и провести расчет.

Вычисление параметров кладки

Глубина конструкции зависит от характеристик грунта и ожидаемой нагрузки. В среднем для возведения основания укладывают от 2 до 5 рядов ФБС (до 2,5 м). Использование мелкозаглубленного ленточного фундамента (в 1 блок) допускается только при строительстве подсобных помещений, гаражей или бани.

В этом случае кладка является выступающей частью цоколя. Расчет нужного количества блоков сделать легко, благодаря их стандартным габаритам (длина и ширина бывают разными, в отличие от высоты — 58 см). После вычисления объема кладки полученное значение делят на параметры одной заготовки и получают их искомое число.

Основные этапы

Стандартная пошаговая инструкция по укладке ленточного фундамента включает:

  • Подготовительные работы: разметку, копание траншеи.
  • Укладку и трамбовку песчаной подушки.
  • Обустройство основы: монтаж широких плит ФБС или монолитная бетонная стяжка.
  • Укладку фундаментных блоков.
  • Гидроизоляцию и при необходимости — утепление.

Возведение столбчатого фундамента из ФБС почти ничем не отличается, за исключением заливки битумной мастики под сваи или тумбы вместо монолита из бетона. Условно все работы можно разделить на два этапа: подготовительный и непосредственно укладку блоков. Схему размещения важно сделать заранее, заполнение щелей кирпичом или бетоном допускается, но это приводит к снижению прочности конструкции. После определения и разметки главных осей, в нужные точки вбивается жесткая арматура, которая проверяется по мере разрытия траншеи на отклонение по вертикали отвесами.

Подушка под основание стандартная: не менее 10 см щебня и 5 песка (для глинистых грунтов она трехслойная, до 60 см, крупнофракционный наполнитель засыпается в качестве среднего слоя). Обязательным условием грамотной подготовки подушки является обильное увлажнение и трамбовка. Стены траншей, вырытых в сыпучих грунтах, нуждаются в защите от осыпания. Далее, на уплотненный песок заливается тонкий слой бетона (2–3 см), выжидается определенный промежуток времени до минимального набора прочности. В виде альтернативы цементной стяжке под фундаментные строительные блоки может использоваться кладочная сетка. Укладывать первый ряд разрешается только после высыхания подушки и бетонной прослойки.

Вначале формируется основание: размещаются более широкие плиты (специально приобретенные плоские или просто перевернутые). Укладывать ФБС начинают с угла и отмеченных арматурой осей. Для скрепления используется качественный цементно-песчаный раствор средней густоты или строительный клей (последний вариант предпочтительнее, но обойдется дороже). Обмазываются все без исключения щели и места соприкосновения, включая вертикальные швы, проверяется горизонтальность уровня. Свободное пространство (если оно остается) заполняется кирпичом или бетоном. Исключение составляют промежутки для труб и коммуникаций, желательно продумать их схему размещения без повреждения стеновых фундаментных блоков.

Каждый последующий ряд необходимо укладывать со смещением, по принципу кирпичной кладки. То есть вертикальный шов верхнего блока располагается строго посредине нижнего, для угловых элементов используется метод перехлеста. Толщина цементного раствора между рядами составляет 1,5 см, при недостаточной перевязке проводится армирование сеткой или прутьями.

Также рекомендуется сделать усиление фундамента из блоков металлом при строительстве на пучинистом грунте. По аналогии с первым рядом каждый последующий проверяется на отклонение уровня по горизонтали и вертикали, все пустоты заполняются раствором (последнее является важнейшим нюансом технологии).

В некоторых случаях разрешается строительство прерывистого основания (при подходящих условиях грунта, облегченной кладке и отсутствии подвала). Но максимально допустимый промежуток между ФБС не должен превышать 70 см. Такой вариант позволяет экономить до 20 % стройматериалов, но его нельзя применять при строительстве здания с числом этажей больше 2.

Действительно рабочий законный способ экономии.
Это нужно знать каждому!

В идеале выбирают длинные блоки, подходящие по схеме фундамента. После застывания раствора приступают к гидроизоляционным работам, в данном случае обмазочным, верхний ряд закрывается рубероидом. При интенсивном промерзании грунта требуется дополнительное утепление основания, чаще всего пенопластом или экструдированным пенополистиролом, приступать к возведению стен разрешается через 1 месяц.

Как правильно укладывать однорядную конструкцию?

Для легких построек достаточно простого мелкозаглубленного фундамента из ФБС, но при риске смещения (в условиях пучинистого грунта) следует сделать его усиление. С этой целью траншея углубляется на 40 см, на дно засыпается подушка в 30 см из щебня твердых пород и песка. Затем делается заливка бетонной стяжки, толщиной не менее 10 см, с армированием.

Укладывать фундаментные блоки допускается только после застывания раствора, сбоку они обмазываются битумом, сверху проводится монтаж еще одного бетонного монолита с армирующим каркасом. Обязательным условием при строительстве однорядного основания является утепление отмостки.

  • Покупка у непроверенного производителя.
  • Отсутствие обмазочной гидроизоляции.
  • Строительство прерывистого фундамента в зданиях с подвалом.
  • Возведение конструкции без учета будущих коммуникаций.

Советы и рекомендации

Основное преимущество ФБС связано с высокой скоростью строительства фундамента, использование максимально длинных блоков считается оптимальным (до 2,38 м). В этом случае конструкция становится более монолитной и сокращается время задействования дорогой подъемной техники.

Уплотнять фундамент следует поэтапно, для засыпки хорошо подходит речной песок, каждый слой рекомендуют смачивать и утрамбовывать. На пучинистых грунтах нецелесообразно углублять конструкцию, но всячески усиливают ее теплоизоляционные свойства (путем армирования, утепления основания и отмостки).

Фундаменты из блоков ФБС

Громоздкие плиты из железобетона ушли именно из частного строительства уже давно. Сейчас капитальный фундамент принято делать из прочного материала, который выдерживает до 7-8 этажей. Речь про блок ФБС. Раз есть спрос на подобный вид строительного материала, значит, существуют отличительные характеристики. Что и опишем далее.

Преимущества и недостатки фундамента из блоков ФБС

  1. Можно сэкономить время. не замешивая бетон. Легко рассчитать материал и выдержать пропорцию.
  2. Производители стараются изготовлять такие блоки так, чтобы процесс монтажа не требовал особой техники. Достаточно обычного крана.
  3. В некоторых видах блоков предусмотрены пазы, дополнительно укрепляющие конструкцию .
  4. Применимы на любых грунтах. Подходят для любого климата. Не страшен мороз, переизбыток влаги. Материал сам по себе с повышенной устойчивостью. Пропитан специальным веществом, препятствующем разрушению блока.
  1. Стоимость.
  2. Монтаж только со специальной техникой.
  3. Конструкция из блоков — это не монолит. Риск просадки не исключить.
  4. Нужен хороший уровень гидроизоляции. Хотя любой вид фундамента для частного дома обязательно обшивается и защищается от внешнего воздействия.

Размеры блоков для фундамента, ГОСТ

Естественно, изготовителем обеспечиваются характеристики по прочности и геометричности, установленные ГОСТом 13579-78. Иначе при малейшем отклонении не избежать разрушения постройки. Обычный блок для фундамента ФБС — это параллелепипед, вылитый из керамзита или силиката. Плотность должна быть от 1800 килограмм на кубический метр. Пустоты не предусмотрены. Обязательна технологическая подформовка, чтобы обеспечить вертикальное армирование кладки цементным раствором.

Существует также ее класс прочности для этого стройматериала. По стандарту он не должен быть ниже В 7,5.

Устройство фундамента: схема и виды

Блоки ФБС можно использовать на:

  • Столбчатую. Допустим вариант и на монолитной плите.
  • Ленточную конструкцию. Мелкозаглубленный сборный фундамент.

Желательно отдать предпочтение именно первому варианту, если в планах возводить баню или двухэтажный жилой дом с основой 6х8 или 8х8. Также эти блоки принято подбирать под сложную почву с повышенной кислотностью. Под жилой дом столбчатая конструкция из ФБС идеальна, если сам объект будет собран щитовым способом.

Ленточный тип основания в один ряд хорош для негабаритного малоэтажного здания, к примеру, обычной дачи без подвала. Но при значительных нагрузках на фундамент от блоков ФБС лучше отказаться в пользу монолита. По нагрузке блоки еще справятся, но всегда есть усадка здания. Вот на ней и отразится недостаток материала – швы могут через несколько лет в какой-то части конструкции разойтись. Такое встречается при экономии на песочно-гравийной подушке или сложных грунтах.

Гидроизоляция фундамента из блоков ФБС

Гидроизоляцию в процессе строительства начинают создавать только после того, как произведут монтаж всех рядов фундамента. Вот как это принято делать своими руками:

  1. Укладывать рубероид на верхний ряд.
  2. На боковую поверхность фундамента необходимо нанести мастику в несколько слоев.
  3. Просушив, нужно засыпать песок в промежутки между фундаментом и траншей. Лучше засыпать постепенно, вручную, утрамбовывая каждый слой.

Вообще существует несколько видов гидроизоляции блочного фундамента. Классифицируют:

  1. Штукатурные. Выполняется с помощью цементного раствора, в который добавляют некоторые присадки. Лучше применить жидкое стекло. Так фундамент будет защищен от накопления влаги внутри материала и помещения.
  2. Оклеечные. Простой, недорогой вид гидроизоляции. Необходимо приобрести водонепроницаемый материал на основе битума. Его просто обработать горелкой, и уже в подогретом состоянии нанести на внешнюю часть основы. Есть специальные материалы для гидроизоляции, обладающие самоклеющейся поверхностью. С ними даже горелка не понадобится. Обычно обрабатывают рубероидом, гидроизолом или бризолом.
  3. Обмазочные. Специальные составы, образующие многослойную оболочку. Их наносят с внешней части фундамента. Обмазка бывает на основе асфальта, битума или дегтя.

«Капитальная» гидроизоляция выполняется по таким циклам:

  1. Расшивают швы между блоками, которые установлены в первом втором и третьем ряду.
  2. Бурят отверстия в новом фундаменте на половину толщины.
  3. Далее нужно поставить паркеры, приспособленные для инъектирования.
  4. Между блоками заливают специальный полимер.
  5. Для инъектирования во временную конструкцию используют насос.
  6. Потом демонтируют паркеры.
  7. Заделывают отверстия.
  8. Выполняют финишную, обычную гидроизоляцию всего блочного фундамента.

Гидроизоляция фундамента из блоков ФБС (ленточный тип) на видео:

Расчеты и размеры

Этот строительный материал изготавливают на вибростолах, где ставятся опоры, обеспечивающие заданную плотность, ровную поверхность и требуемые размеры. Если изделие нарушает геометрию, то возводить фундамент можно, но будут нарушены нормативы для толщины шва. И их значение (по правилам) не превышает 5 миллиметров, иначе нарушается гидроизоляция.

Именно плотные, ровные и качественные поверхности предотвращают растрескивание и преждевременное разрушение.

По государственному стандарту на блок ФБС есть установленные длины (мм):

Ширина должна варьироваться с 300 и до 600 миллиметров. А высота не более 580 миллиметров, но не менее 280.

К сведению! Блоки, высота которых 280 мм, в современной стройке не применяются. Для основы фундамента их несущая нагрузка слишком слабая.

Для выгодного расчета желательно заранее все проверить на калькуляторе.

Но для наглядности и визуального представления приведем следующую таблицу, чтобы знать стоимость работ:

Укладка, монтаж: пошаговая инструкция

В работе не обойтись без:

Строительство основы для недвижимого объекта выполняется по определенным этапам. На примере частного жилого дома вот как сделать правильно:

  1. Размечаем линии для установки и предварительной обработки участка фундамента.
  2. Для этого нужны колья и обычная светлая нить.
  3. Там, где линии разметки пересеклись, необходимо выбить арматурные стержни. По их расположению вымирают отвес (горизонт).
  4. Закапываем траншеи, предварительно очистив их верхнего плодородного слоя. Глубина любой траншеи должна определяться уровнем промерзания.
  5. Обустраиваем подушку. Просыпаем утрамбованную траншею песком и щебнем. Лучшая подушка для глинистого участка — это комбинация песок плюс щебень плюс песок.
  6. Увлажняем подушку и трамбуем.
  7. Поверх нее необходимо залить тонкий бетонный слой ( достаточно 3 сантиметров). Ждём затвердевания. Пролив бетоном не делают, если предусмотрена кладочная сетка поверх подушки.
  8. Начинаем монтаж. Блоки укладываем с точек, обозначенных арматурными прутами. Пруты, как правило, выставляют на углах.
  9. Начальный первый ряд — это блок плоский ФБС. Он снижает усадку. Блоки необходимо закрепить раствором. Для этого заливаем смесь в пазы и стыки.
  10. Первый уровень необходимо проверить на горизонт.

Как укладывать дальше:

  1. Каждый последующий ряд требует перевязки.
  2. Приведем аналогию с кирпичной кладкой — различий минимум. Вертикальные швы, которые находятся в центре нижних блоков, должны перекрываться элементом, устанавливаемым сверху.
  3. Углы заслуживают большего внимания. Там необходимо соблюдать перехлёст. Допустим, крайним остался правый бок. Следующий слой или уровень должен начинаться с левого блока.
  4. Прослеживаем толщину щелей между строительным материалом. И плотно заполняем цементным раствором, подкрепляя стыки осколками кирпича или бетона.
  5. Не забываем и про ростверк. Необходимо просушивать не менее 4 недель.

Как построить плитный фундамент из ФБС блоков:

Смета на фундамент

Даже самый небольшой по размеру блока ФБС весит не менее 250 килограмм. Вручную с таким материалом не работают. Необходимая подъемная техника. Чтобы точнее рассчитать смету, трудозатраты и аренду подъемного спецсредства существует такая таблица:

Важнее всего знать массу материала. Иначе возникнут проблемы с доставкой, погрузкой и разгрузкой. Блоки перевозят 10 тонными или 20 тонными грузовиками. Поэтому, знаю точно массу груза, на транспортировке можно сэкономить средства.

Подытожим простой перечень для расчета цены:

  1. Заказ автокрана.
  2. Розничная или оптовая стоимость блоков.
  3. Доставка и разгрузка на месте строительства.
  4. Работы по монтажу, гидроизоляции.

Что говорят хозяева и застройщики

Люди, освоившие стройку с такими блоками, ставят плюсы:

  • Превосходные характеристики монтажа;
  • Легко закрепить в любое время года;
  • Очень надежное основание под кирпичные, деревянные, блочные или каменные малоэтажные дома.

К минусам единогласно причисляют:

  • Высокую стоимость материалов. Сборные ленточные фундаменты из блоков ФБС под ключ обходятся от 6900 за метр (цена для центрального региона). Монолит будет стоить в пределах 3-3,5 за ту же единицу .
  • Большие трудозатраты;
  • Необходима аренда техники. К сведению, работа погрузочной техники измеряется в сменах. За день работы попросят не менее 12 тысяч.
  • Процесс создания требует целой бригады рабочих.

Блочный фундамент из ФБС – это конструкция, удобная в том случае, когда есть необходимость в быстром по времени строительстве. Ведь собирать основу из уже просушенных блоков разрешено в любое время года.

Блоки не боятся холода, воздействия внешних факторов и нагрузок. Но проблема всегда в швах, потому что неправильный монтаж и необработанные должным образом элементы соединения приведут только к плачевному результату.

Фундамент из блоков ФБС

Уважаемые посетители сайта «В гостях У Самоделкина » из представленного автором материала вы узнаете, как можно самостоятельно возвести фундамент под строительство дома из блоков ФБС. Основой дома естественно является правильный монтаж фундамента, но прежде всего следует провести геологическую разведку и узнать степень промерзания грунта, наличие и глубину залегания грунтовых вод, так же необходимо знать есть ли на вашем участке (плывун) при его наличии массивный фундамент ставить не рекомендуется.

Преимущество возведения фундамента из блоков ФБС в том что не требуется строить опалубку, вязать и варить арматуру, готовить большое количество бетонного раствора и заказывать миксер. После укладки блоков можно сразу переходить к следующему этапу кладки стен дома, что в несколько раз сокращает время на строительство, потому как не нужно ждать пока высохнет бетон и наберет свою прочность, а это как минимум месяц простоя. Так что факты говорят сами за себя.

И так, давайте внимательно разберем, что конкретно понадобится для возведения фундамента из блоков ФБС?

Материалы
1. блоки ФБС
2. цемент
3. песок
4. щебень
5. арматура
6. кирпич
7. бетонная плита
8. битумная мастика
9. гидроизоляционная присадка для бетона
10. глина

Инструменты и техника
1. экскаватор
2. автокран
3. лопата
4. болгарка (УШМ)
5. сварочный аппарат
6. кельма
7. мастерок
8. киянка
9. колышки
10. веревка
11. рулетка

Пошаговая инструкция по возведению фундамента из блоков ФБС своими руками .

Прежде чем приступить к монтажу данного вида фундамента, следует ознакомиться схематично, что он из себя представляет. Роется яма и траншея, в основном с расчетом под цокольный этаж или подвальное помещение. Далее по периметру укладывается песчаная подушка 15-20 см, утрамбовывается и сверху еще слой мелкого щебня тоже 20 см, все плотно утрамбовывается. Затем уже укладываются блоки, кладка такая же как и кирпичная «в разбежку» дабы была связка между блоками, так же каждый ряд рекомендуется армировать. В ходе кладки так же нужно постоянно проверять уровнем, дабы не было перекосов, что в будущем сможет негативно отразится на самом здании.

После теории автор переходит к практике и размечает купленный им земельный участок, для чего использует рулетку, колышки и веревку (белого цвета)

Роется котлован, здесь без спецтехники не обойтись. Автор нанял экскаватор.

Экскаваторщик с своей работой справился довольно быстро и умело.

Затем автор делает разметку под траншею фундамента.

Выкапывает согласно разметке.

На дно укладывается песчаная подушка 15-20 см, а поверх нее слой щебня 20 см.

Поверхность подушки должна быть хорошо утрамбована и ровная и уже на нее укладывается первый ряд блоков. Кладка осуществляется при помощи автокрана и стропальщиков, начиная строго от угла.

И так, первый ряд выложен.

После того как ряд уложен, его следует армировать вот таким образом.

Арматуру автор покрывает цементным раствором.

Наносит риски и дает просохнуть цементу.

И пошел второй ряд блоков, кладка так же осуществляется на цементный раствор.

Так же кладутся и внутренние перегородки цокольного этажа.

В основном выкладывают 3 ряда блоков.

Перекрытие делают из железобетонных плит.

Плиты так же укладывают при помощи автокрана и помощи стропальщиков.

Но не следует забывать, что фундамент может получиться не совсем ровным и дабы этот дефект исправить выкладывают ряд красного кирпича.

Так же готовый фундамент следует покрыть гидроизолирующим слоем по типу битумной мастики.

Расстояние между фундаментом и рвом лучше всего заполнять глиной, потому как глина плохо пропускает воду и является природным консервантом. Только необходимо как следует утрамбовать.

Таким образом у автора был построен фундамент дома в довольно короткий срок и далее смело можно приступать к кладке стен дома. Преимуществ конечно у данного метода много, но есть и недостатки, по словам владельцев домов на фундаменте из блоков ФБС были случаи трещин в цементных швах. Так же сегодня эту технологию считают устаревшей.
В данном материале были представлены положительные и отрицательные стороны возведения данного фундамента, а решать конечно только Вам.

На этом заканчиваю статью. Большое спасибо за внимание.
Заходите в гости почаще, не пропускайте новинки в мире самоделок!

Статья представлена в ознакомительных целях!

Вопростема автоматически публикуется в соц. сети сайта — следите и там за ответами:

Источники: http://stroitel-list.ru/fundament/rukovodstvo-po-montazhu-fundamenta-iz-blokov-fbs.html, http://1decor.org/postroyki/zhilye/fundament/iz-blokov-fbs.html, http://usamodelkina.ru/9129-fundament-iz-blokov-fbs.html

1pofundamentu.ru

все про строительство блочного фундамента

Стоимость раствора для заливки монолитного фундамента незначительно отличается от цены готовых армированных блоков с маркировкой ФБС. Экономические плюсы проявляются в отказе от сооружения опалубки и от трудоемкого устройства армирующего каркаса. У хозяев, принявших решение построить фундамент из блоков фбс, автоматически отпадает необходимость в ожидании благоприятной погоды. Им незачем откладывать возведение стен на срок, равный периоду набора прочности залитого раствора. Причем экономный вариант основания ничуть не уступает монолитной ленте в прочности, если строго соблюдались технологические предписания.

Специфика подготовки грунтового основания

Выбор схемы сооружения фундамента для последующего возведения бани зависит не столько от габаритов конструкции, сколько от несущей способности подстилающих грунтов. Нередко именно для легкой постройки из пенобетонных блоков, каркасного строения, сруба предпочтительней залить мелко-заглубленную плиту, чем увлекаться мощными, но не оберегающими от грунтовых подвижек конструкциями.

Из предложенных промышленностью блоков ФБС согласно их регламентированным ГОСТом 13579-78 размерам соорудить можно ленточную основу любой мощности и высоты. По идее выдержать она способна довольно внушительную многоэтажную нагрузку. Однако на просадочных грунтах с недостаточной плотностью, на склонных к сезонному пучению глинистых породах лучше работать будет все же монолит: плита или лента. Потому фундамент из блоков рекомендуют в основном владельцам участков:

  • с песками средней и высокой плотности;
  • со щебнистыми или гравийно-галечниковыми отложениями в основании конструкции;
  • со скальными породами.

Точно выяснить, какими физико-механическими характеристиками отличаются вмещающие фундамент грунты, сможет инженерно-геологическое бурение с последующим изучением свойств в лаборатории. Не стоит полагаться на «наметанный глаз» наемного рабочего, роющего котлованы. Хотя отличить плотный песок от «склизкой» глины сможет и дядя Вася, но четких рекомендаций от него нечего ждать.

Чтобы не было перекошенных проемов, треснувших стен и съехавшей крыши, не экономьте на инженерно-геологических исследованиях. Порой и при наличии глинистых отложений геологи могут подтвердить, что участок пригоден для сооружения на нем фундамента ленточного типа из отдельных элементов с предварительным упрочнением геологического основания. Только нужно грамотно подготовить грунтовую основу, на которую без опасений в последующих подвижках можно укладывать бетонные блоки для фундамента.

Начнем с рытья траншеи либо котлована

Размеры в плане и глубину предстоящей выработки определяет проектное решение. Тип зависит от наличия подвала. Короче, если владелец предполагает использовать подпол в качестве полезного подсобного помещения, нужно рыть котлован, а затем заливать монолитный пол или укладывать вместо него готовые плиты. Не будет подвала – нужна траншея.

В любом случае стенки выработки должны обеспечить пространство для рабочих, контролирующих направление подачи автокраном элементов фундамента, корректирующих установку блока ломами, при необходимости устраивающих опалубку для армирующих поясов.

Если вмещающими будут пески…

А также гравийно-галечниковые либо дресвяно-щебенистые отложения, то лучших условий для строительства фундамента из блоков создать невозможно. Это чудесная, самопроизвольно дренируемая основа, без проблем пропускающая воду. «Пучиться» и оседать вслед за изменениями атмосферной температуры она не будет, значит, подошву фундамента можно не заглублять ниже отметки уровня промерзания.

Однако подготовку выполняют по разным схемам:

  • Поверх расположенных на дне выработки песков с высокой плотностью, а также поверх гравия и щебня устраивают песчаную подушку в 10-15 см толщиной. Для этого дно траншеи или котлована заглубляют на вышеуказанные указанные см. Роют так, чтобы получилось подобие фундамента в плане, но с отступами от его абриса на 10-20 см с обеих сторон. Идеальная геометрия неважна, но подготовка под фундамент должна быть шире, чем его стены. Затем вдоль линий данной дополнительной траншеи устанавливается мини-опалубка из доски. Место вырытого естественного грунта заполняется речным или карьерным песком с последующей трамбовкой.
  • На песках со средней плотностью аналогичным способом устраивают двухслойную подушку из 10-15 см щебня, перекрытых 10-15 см утрамбованного песка.
  • В случае пожеланий геологов укрепить песчаное дно понадежней, к двухслойной подушке добавляют еще один нижний слой уплотненного песка.

Обратите внимание, что замещающий природную породу песок нужно изобильно смочить и трамбовать до тех пор, пока на поверхности не перестанет отпечатываться подошва.

Как подготовить глинистую основу

Перед строительством ленты из блоков на супесях и суглинках проводится более тщательная и трудоемкая подготовка, заключающаяся в устройстве монолитной основы. Тип ее определяет уже известная несущая способность и степень пучинистости, в зависимости от чего можно:

  • залить монолитный увеличенный «абрис» блочного фундамента, не забыв расширить его с внешней и внутренней стороны на 10-20 см. Подошва-подготовка должна быть шире! В зависимости от прочностных характеристик подстилающих пород высота данной опорной ленты может варьировать от 10 до 30 см. Для укрепления ее снабжают тремя-пятью рядами арматурного прутка;
  • установить специальные трапециевидные блоки с маркировкой ФЛ, расширенное основание которых будет отлично сопротивляться незначительным грунтовым подвижкам.

Вообще монолитные ленты из бетона, начинающие и завершающие кладку фундамента из фбс или чередующиеся с двумя рядами блоков, активно практикуются строителями. Особенно если естественная основа не слишком внушает доверия. Прослойки с арматурой, нижний и верхний армирующие пояса из бетона применяются в качестве страховки. Они будут сдерживать «желание» блоков ездить вслед за неравномерно проседающим и вздымающимся грунтом.

Алгоритм строительства блочного фундамента

Так как перед рытьем котлована или траншеи наверняка производилась разбивка без особой скрупулезности, хозяину обязательно нужно проследить, чтобы подобная халатность не была допущена при переносе осей фундамента на подготовленную основу:

  • Четкий контур будущего фундамента нужно отметить с помощью лазерных устройств.
  • Во вспомогательных точках установить металлические штыри.
  • Пары расположенных напротив штырей соединить причалкой – натянутой леской или шнуром.

Недопустимо выполнять разбивку отдельными отрезками между крайними маяками-штырями одной стены. Иначе накопиться статическая ошибка. Результат ошибки — ощутимое отклонение и кривой, требующий недешевых исправлений фундамент.

Причалка необходима для контроля монтажа блоков по вертикали. Между шнуром и устанавливаемым блоком должно оставаться не более 2 мм. Вслед за набором высоты сооружаемого фундамента причалку передвигают вверх. Горизонтальность кладки проверять можно примитивным уровнемером, но лучше тоже лазерным нивелиром. Надежней.

Дальнейшие действия полностью в епархии бригады строителей, так как размеры и внушительный вес бетонных блоков для устройства фундамента подвластны только атлантам. Самый легкий элемент 45 кг, а ведь его еще доставить нужно к точке установки.

Но расслабляться хозяевам рано. Нужно проконтролировать, чтобы рабочие соблюдали технологические правила, а они должны:

  • Первым делом установить маячные блоки. То есть конкретно обозначить ФБС-блоками углы строения и места пересечения перегородок и несущих стен, если они запроектированы.
  • Между маячными блоками выполнить кладку первого ряда с заполнением раствором вертикальных швов. Толщина швов по вертикальным и горизонтальным стыкам 2 см. Для заполнения не перекрытых цельным блоком участков используют доборные элементы.
  • Монтаж второго ряда производится с перевязкой по принципу стандартной кирпичной кладки. Правда, отступ от края элемента диктуют не эстетические соображения, а все те же прочностные характеристики естественного основания. Над глинистыми пучинистыми породами вертикальный шов перевязки должен приходиться на середину блока предыдущего ряда. Если природная основа достаточно прочна, отступить от края можно на 0,4 высоты укладываемых блоков. Установленный с отклонениями блок обратно поднимают краном и, отведя его в сторону, повторяют попытку до тех пор, пока элемент фундамента не встанет на положенное ему место.
  • Во время кладки следует оставлять промежутки в местах пересечения фундамента коммуникациями. В промежуток затем вставляются гильзы под прокладку труб, оставшееся пространство заполняют пломбой из бетона, реже закладывают кирпичом.
  • После установки всех элементов по верху фундаментной кладки заливается армирующий пояс с предварительной укладкой сетки или трех рядов прутка. Он и поверхность конструкции выровняет под возведение стен, и надежность повысит.

Все стыковые швы по горизонталям и вертикалям должны быть заполнены раствором. Расшивку швов между фундаментными блоками производят с обеих сторон. На участках с характерным повышением грунтовой воды до и выше подошвы фундамента стенки его нужно гидроизолировать битумной мастикой или жидкой резиной.

В завершении работы траншею засыпают карьерным или речным песком послойно. Каждый из засыпанных слоев уплотняется трамбовкой.

Вот согласно данному перечню правил осуществляется строительство фундамента ленточного типа из готовых блоков фбс. Быстро и в сравнении с большинством способов сооружения оснований недорого, если учесть все затраты, а не только расходы на закупку стройматериалов.


Оцените статью:

Поделитесь с друзьями!

stroy-banya.com
