Строим дом на винтовых сваях самостоятельно

Винтовые сваи приобретают все большую популярность при возведении различных типов зданий. Они позволяют качественно и в короткие сроки самостоятельно соорудить дом. Об особенностях домов на винтовых сваях, рассмотрим далее.

Оглавление:

  1. Фундамент дома на винтовых сваях — характеристика и особенности
  2. Сваи под фундамент дома винтовые: преимущества и недостатки применения
  3. Технология сооружения каркасного дома на винтовых сваях
  4. Сооружение пристройки к дому на винтовых сваях
  5. Отделка цоколя дома на винтовых сваях

Фундамент дома на винтовых сваях — характеристика и особенности

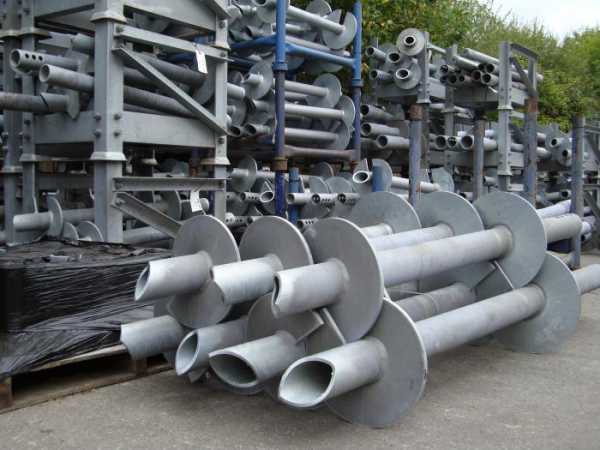

Винтовые сваи представляют собой трубы из стали, обработанные при помощи специального состава, который делает их более стойкими перед коррозией. На нижней части винтовой сваи находится лопасть, имеющая форму винта. С помощью такой конструкции, сваи вкручиваются в землю подобно саморезам, при этом, происходит не разрушение, а уплотнение почвы, которая становится еще более прочной. Несущие способности почвы остаются на высоком уровне.

Выделяют три варианта винтовых свай для фундамента:

1. Винтовые сваи, которые имеют винтовую лопасть — данные варианты свай актуальны для почвы с плохими несущими способностями. Большая часть сваи имеет режущий элемент, который разрезает почву в процессе его прохождения через нее. Данный вариант сваи также актуален в том случае, если почва постоянно промерзает.

2. Сваи, диаметры труб которых имеют различные размеры. От размера диаметра сваи зависит ее вес, а также способность выдерживать большие нагрузки. То есть при выборе таких свай, необходимо ориентироваться на общую массу здания, и в соотношении с данным показателем следует выбирать диаметр сваи. Если диаметр сваи превышает 10 см, то для ее установки потребуется специализированное оборудование.

3. Лопасти, которые различаются по диаметру на одной свае. Если почва на участке содержит большое количество влаги, то диаметр лопастей на сваях увеличивается.

Также, сваи различаются в соотношении с их формой и видом. Они зависят от производителя свай, материалов, которые использовались в производственном процессе.

В соотношении с типом наконечника, винтовые сваи бывают:

  • сварными;
  • литыми.

Первый вариант — более дешевый и экономически целесообразный, в его составе присутствует труба, на конце которой приварена буровая лопасть. Данные сваи отличаются низким качеством, поэтому не используются при возведении массивных сооружений. Они пригодны для изготовления хозпостроек или гаражей. При некачественном приваривании лопасти, она отходит от вертикальной оси и фундамент теряет мощность.

Свая, которая имеет литый вариант наконечника имеет более высокую прочность. Они чаще всего используются при возведении жилых домов. Для изготовления наконечника используется специальный литьевой метод. Толщина лопастей у такой сваи составляет около 12 мм, а в диаметре около 30 см. При этом геометрические свойства такой сваи имеют высокую точность.

Для изготовления ствола сваи используется стальная труба, на конце имеющая наконечник. Такие сваи отличаются высокими несущими способностями, они могут выдерживать нагрузку в 5 тонн и более. Стоимость литого наконечника на сваях на четверть больше, нежели сварного.

Кроме того, сваи различаются по типу покрытия. Некоторую сталь обрабатывают специальными антикоррозийными растворами, а другую — полимерным покрытием. Срок службы фундамента из стальных свай, превышает сто лет, при правильном расчете нагрузки на его основание.

Покупая сваи на рынке, обязательно требуйте сертификаты их соответствия всем стандартам и заводским нормам. Так как существует большое количество подделок, которые по внешнему виду отличить от настоящих свай трудно.

Существует еще один вариант свай, для изготовления которого используется толстостенная труба. Надежность эксплуатации таких свай находится на одном уровне с литыми их вариантами. Они обеспечивают прочное основание для массивных зданий, также они более устойчивы перед коррозией.

Сваи под фундамент дома винтовые: преимущества и недостатки применения

Среди преимуществ использования свай под фундамент отметим:

  • быстроту проведения работ по сооружению фундамента;
  • отсутствие необходимости в ожидании выстаивания фундамента;
  • легкость монтажа, небольшие сваи можно установить самостоятельно, для больших по размеру свай, потребуется специализированное оборудование;
  • доступная стоимость, по сравнению с возведением ленточного железобетонного основания;
  • возможность применения на различных по составу почвах;
  • отсутствие необходимости в предварительном выравнивании участка, так как выравнивание производится за счет установки различных по высоте свай;
  • высокая стойкость к нагрузкам;
  • длительный срок эксплуатации, в некоторых случаях превышающий сто лет;
  • отсутствие необходимости в проведении земляных работ.

Однако, у такого типа фундамента также имеются и определенные недостатки:

  • выбор некачественных свай приводит к их быстрому разрушению, неравномерному проседанию здания;
  • установка свай на почву с высоким содержанием камней довольно затруднительна;
  • вышеперечисленные преимущества свайного фундамента актуальны лишь в случае полного соблюдения технологий их монтажа.

Технология сооружения каркасного дома на винтовых сваях

В процессе возведения каркасных домов, чаще всего используют винтовые сваи. Для этих целей не обязательно нанимать специализированных рабочих, достаточно нескольких человек.

Сваи должны быть установлены строго в вертикальном положении. Учтите, что повторное ввинчивание свай категорически не разрешается, так как их несущие способности будут очень снижены. Даже при неправильной установке сваи, не нужно ее заново вынимать и ввинчивать.

В соотношении с технологией возведения дома на винтовых сваях каркасного типа, различают два варианта их исполнения:

  • финские;
  • канадские технологические стандарты.

Однако, существуют одинаковые требования к возведению каркасных домой, используемые в любом случае. Предлагаем ознакомиться с ними:

1. Для того, чтобы соорудить каркасный дом, следует использовать отдельные каркасы. Для их изготовления используется дерево или сталь. Более распространены брусчатые каркасные конструкции. Среди их преимуществ отмечают экологическую безопасность, легкость монтажа и доступность. Стоимость каркасов из стали — на порядок выше, чем деревянных, однако их вес немного легче, чем у деревянных, поэтому они не создают такой большой нагрузки на основание. Для соединения между собой деревянных конструкций используют нагельные крепежи, а стальные каркасы соединяются между собой с помощью стальных элементов.

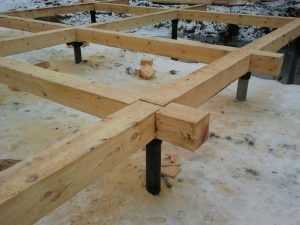

2. Полы в доме на винтовых сваях обустраиваются с деревянного бруса. Изначально следует обустроить гидроизоляцию с помощью рубероида. Далее производится установка бруса, который и станет черновым полом. Перед монтажом чернового пола, производится изготовление лаг и монтаж внутри из утеплителя. Перед началом укладки деревянных досок, они должны обработаны с помощью антисептических составов. Тип утеплителя, который устанавливается на полу определяется индивидуально, с учетом климатических особенностей региона, в котором производится его монтаж.

3. После изготовления пола производится монтаж стен. Они собираются на ровной горизонтальной поверхности, а затем устанавливаются на место. Старайтесь избегать перекосов при соединении каркасом между собой. Для поддерживания стоек каркасной стены используют укосины.

4. Устанавливая стены, учитывайте высот потолков в помещении, оптимальное значение составляет 250 см.

5. После монтажа каркаса, производится обшивка стен, установка утеплителя, монтируются двери и окна.

6. Далее следует установить кровлю, выполнить ее отделку. После этого выполняется внутренняя и внешняя отделка стен дома.

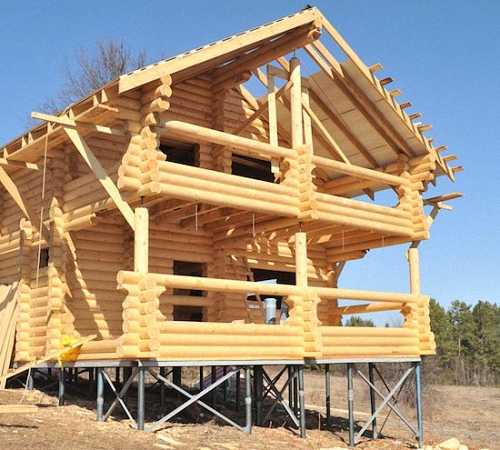

Дома на винтовых сваях фото:

Для того, чтобы каркасный дом был пригодным для проживания в нем в любое время года, следует позаботиться об его утеплении. Перед началом утеплительных работ, определитесь с типом теплоизоляционного материала, используемого в процессе работ. Предпочтительнее выполнить утепление как снаружи, так и внутри здания. Для выполнения внутренней отделки дома используется минеральная вата и гипсокартон.

Перед финишной отделкой фасада, проводятся работы по внешнему утеплению деревянного дома на винтовых сваях. Изначально, на стенах дома обустраивается обрешетка из деревянного бруса. Далее производится укладка минеральной ваты или альтернативного утеплителя. Для заделывания щелей между утеплителей используйте монтажную пену. Позаботьтесь о гидроизоляции и ветрозащите, так как минеральная вата отличается неустойчивостью к влаге.

Любое помещение каркасного дома должно быть защищено от конденсата. Особенно это касается таких помещения как кухня, ванная комната. В качестве пароизоляционного материала рекомендуется использовать специальную мембрану, которая с одной стороны защищает помещение от конденсата, а со второй — выводит конденсат наружу.

Так как для изготовления каркасного дома используется дерево, основной частью стен здания является утеплитель. Сохранение его целостности — залог длительной эксплуатации дома. Не рекомендуется устанавливать в качестве гидроизоляционного материала полиэтиленовую пленку, так как она отрицательно сказывается на естественной вентиляции в помещении. Используйте для защиты теплоизоляционного материала от влаги — дышащие мембраны.

Соблюдение всех технологий изготовления каркасных домов — залог успешной и длительной их эксплуатации.




Сооружение пристройки к дому на винтовых сваях

Используя винтовые сваи, можно быстро и без особых усилий соорудить пристройку к основной части дома. Изначально следует определиться с материалом, из которого будут выполнены стены дома, далее определяется количество и тип свай, используемых в процессе работы над пристройкой.

Самый простой вариант пристройки — применение каркасных щитовых конструкций, которые утепляются по мере необходимости. Каркасные конструкции не дают усадки, легко и быстро устанавливаются.

Сначала следует изготовить проект будущей пристройки, в нем четко описываются ее размеры, расстояние между сваями, их количество. Состояние почвы, на которой производятся работы, существенно влияет на тип свай, используемых при возведении фундамента.

Оптимальный вариант — сваи диаметром в 10 см. Длину сваи определяет ровность участка, наличие на нем уклонов, нагрузка от стен пристройки и т.д. Установка первых двух свай производится на оптимальном расстоянии в 400 мм между ними. Далее сваи устанавливаются в соотношении с определенным порядком, указанным в проекте. Для соединения свай между собой используется уголок, швеллер или профильная труба. Учтите, что новый свайный фундамент не должен слишком сильно соединяться с фундаментом новой пристройки. Так как в процессе усадки старого фундамента, возможно появление перекоса между двумя отдельно стоящими зданиями.

В процессе изготовления пристройки к дому, выполненному из дерева, следует произвести монтаж свай, на них установить оголовки из стали, и монтировать брус. После сооружения основания, производится возведение стен. Пристройка может использоваться в качестве прихожей, веранды, кухни, гостиной и т.д.

Изготовление пристройки к дому из кирпича начинается также с монтажа свай, далее производится монтаж бруса. Для обвязки свай в таком случае, используется балка или швеллер. Также, винтовые сваи позволяют соорудить рядом с домом террасу для приема гостей.

Отделка цоколя дома на винтовых сваях

Выделяют несколько способов для закрытия пространства между свайным фундаментом и полом здания:

  • изготовление навесных цоколей;
  • сооружение фундамента мелкозаглубленного типа.

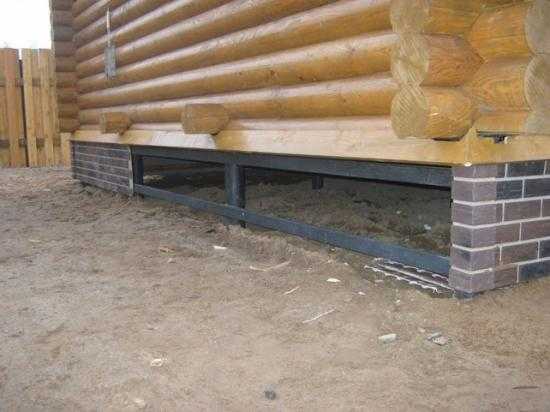

Первый вариант — установка на сваи специальных деревянных или стальных направляющих. Их фиксация осуществляется с помощью саморезов. Далее производится укладка листового материала, и финишная отделка отлива.

Данный вариант цоколя отличается такими преимуществами:

  • экономическая целесообразность — выполнение работ по изготовлению этого вида цоколя гораздо дешевле, чем сооружение ленточного фундамента;
  • наличие подпольного пространства и вентиляции, предотвращающей появление плесени или грибка;
  • эстетическая привлекательность, способность имитации дорогостоящих камней, дерева и других материалов.

Отделка цоколя в таком случае осуществляется:

  • листовым шифером;
  • профилированным листом;
  • термическими панелями.

Второй вариант — мелкозаглубленный фундамент ленточного типа, подразумевает заливку бетонного раствора в траншеи, обустроенные по периметру установки винтовых свай. На ленточную основу устанавливается кладка из кирпича или шлакоблока, далее производится ее отделка.

Такой цоколь отличается повышенной прочностью, не нуждается в дополнительном утеплителе, позволяет создавать подвальные помещения, имеет привлекательный внешний вид.

Дом на винтовых сваях видео:

strport.ru

технология, особенности конструкции, плюсы и минусы, как возводить

Строительство любого дома неразрывно связано с возведением надежного основания, обеспечивающего устойчивость строения. Не имея информации о прогрессивных технологиях, некоторые застройщики сооружают ленточную основу или возводят плитный вариант фундамента. Вместе с тем на проблемных грунтах и в условиях наклонного рельефа лучше строить дом на сваях. Винтовая основа сооружается достаточно быстро, не требует повышенных затрат и обеспечивает необходимую несущую способность. Рассмотрим детально особенности технологии.

Строительство домов на винтовых сваях – общая информация

У застройщиков, возводящих строения на проблемных грунтах, пользуются популярностью винтовые опоры. Решение построить дом на сваях винтовых принимают в определенных ситуациях:

  • при расположении участка строительства на сыпучих почвах, слабых грунтах, а также влажных почвах с близким расположением грунтовых вод;
  • при значительных перепадах высот в районе строительной площадки, а также при возведении здания в условиях наклонного рельефа;
  • при недостатке финансовых ресурсов для закупки строительных материалов, предназначенных для возведения другого типа основания;
  • при необходимости осуществить строительство легкого каркасного строения или деревянного дома за ограниченное время;
  • при отсутствии финансовой возможности соорудить дренажную систему в болотистом грунте для строительства дома.

От правильно выбранного вида основания зависит надежность и срок эксплуатации постройки

Винтовые сваи для дома имеют простую конструкцию и состоят из следующих элементов:

  • стальной трубы, воспринимающей осевую нагрузку от постройки;
  • рабочего наконечника, приваренного к концу трубы.

Постройка дома на винтовых сваях производится по определенному алгоритму. Последовательность действий:

  1. Проведите исследование почвы.
  2. Разработайте проектную документацию.
  3. Определитесь с конструкцией и размерами элементов.
  4. Рассчитайте количество опорных элементов.
  5. Разметьте координаты расположения.
  6. Подготовьте материалы, инструменты и оборудование.
  7. Завинтите колонны в грунт.
  8. Обрежьте трубы по общему уровню.
  9. Приварите к трубам подпятники.
  10. Смонтируйте ростверк.
  11. Утеплите опорную конструкцию.
  12. Стройте здание согласно проекту.

Оценим особенности технологии.

Благодаря этой технологии строительство можно вести на воде и неустойчивых грунтах

Что нужно знать о технологии?

Технология известна с прошлого столетия, но стала пользоваться повышенной популярностью в последние два десятилетия. Для получения представления о спиральных опорах, распространенных для строительства домов, рассмотрим, как работает свайный фундамент, изучим его достоинства и слабые стороны.

Постройка дома на винтовых сваях – особенности конструкции

Базовый элемент фундамента – трубчатые элементы со спиральным наконечником. Строительство домов на винтовых сваях осуществляется опорами различной конструкции. Они отличаются формой рабочего наконечника.

Профиль может быть следующим:

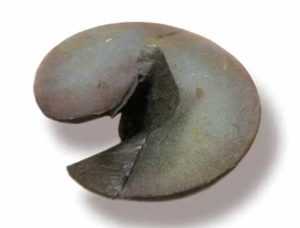

  • стандартным, в виде одного полного витка, приваренного в трубе. Является частью основ легких строений;

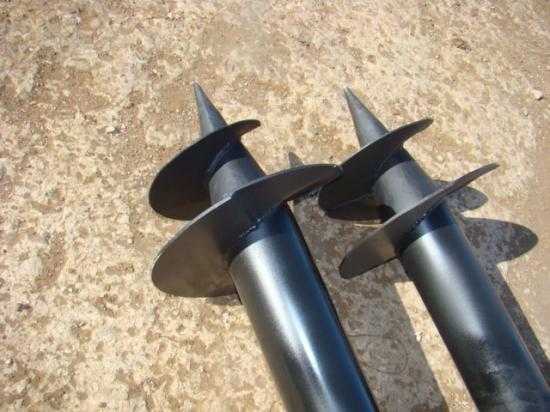

  • усиленным, состоящим из двух прерывистых витков, сваренных с трубой. Способен воспринимать повышенные нагрузки;
  • узколопастным, выполненным в виде литой насадки конической формы. Применяется для каменистых грунтов;
  • цилиндрическим в виде сплошной спирали постоянного диаметра. Предназначен для работы в условиях вечной мерзлоты.

Перед строительством дома на винтовых сваях нужно определиться с выбором вида опор

Особенностью винтового фундамента является метод погружения. Сваи не забиваются в почву последовательными ударами, а завинчиваются путем приложения крутящего момента. В процессе вращения трубы ее конусообразный наконечник постепенно продвигается вглубь грунта. Надежному креплению способствует уплотнение породы в процессе завинчивания.

Подбирая сваи для дома, необходимо учесть следующие моменты:

  • марку стали, применяемую для их изготовления;
  • толщину витка в рабочей части;
  • размер стенки трубы, определяющий ее долговечность;
  • качество сварных швов в зоне крепления насадки;
  • форму рабочих лопастей и общую длину опорного элемента.

Нагрузка от массы строения равномерно распределяется по всем колоннам. Это достигается путем выравнивания верхних частей труб и крепления оголовков. К опорам крепится ростверк, который объединяет колонны в общий силовой контур.

Для изготовления ростверка выбирают один из следующих материалов:

  • стальные швеллеры или двутавры;
  • деревянные брусья;
  • бетонные блоки.

Такой фундамент надежен. Ведь нагрузка от здания передается ростверку, жестко связывающему колонны. Быстро возведенный фундамент позволяет за ограниченное время осуществить строительство дома.

Свайный фундамент включает в себя группу свай, объединенных между собой ростверком

Домик на сваях – достоинства винтовых опор

Решив построить домик на сваях, разберитесь с преимуществами данных опор и их слабыми местами. Дом на сваях обладает следующими достоинствами:

  • не требователен к почве. Он может строиться при повышенной концентрации глины и песка в почве, а также на влажных грунтах и плывунах;
  • не зависит от влияния природных факторов. Сохраняет устойчивость при температурных колебаниях, морозном пучении грунта, усадке и эрозии почвы;
  • требует малых денежных расходов, связанных со строительством фундамента. Свайное поле из опорных элементов – бюджетное решение;
  • возводится за короткое время. После монтажа свайных элементов, установка которых займет не более 2 дней, можно начинать постройку;
  • может строиться в любое время года. Технология погружения в грунт винтовых опор позволяет выполнять работы в любых погодных условиях;
  • низкой трудоемкостью. Конструкция свайного фундамента позволяет возвести его самостоятельно без применения специальной строительной техники;
  • может возводиться возле имеющегося здания. При этом исключается возможность усадки и отрицательного влияния рядом расположенных строений.

К несомненным преимуществам колонн также относятся:

  • возможность демонтажа опорных элементов и применения их повторно;
  • отсутствие усадки, позволяющее значительно ускорить строительный цикл;
  • простота технологии, не требующая специальной строительной подготовки.

Конструкция этого основания предоставляет возможность строить дома в условиях наклонного рельефа, а также при отсутствии подъездных путей для крупной строительной техники.

Материал для изготовления опор применяют в зависимости от вида грунта

Дом на сваях винтовых – слабые стороны опор

Наряду с достоинствами, фундамент свайно-винтового типа имеет ряд недостатков:

  • постепенное разрушение опорных колонн в результате коррозии;
  • низкую нагрузочную способность на легких видах грунтов;
  • сложность завинчивания элементов в грунт с повышенным содержанием камня;
  • необходимость дополнительной антикоррозионной защиты рабочей поверхности;
  • невозможность оценить состояние закрученного в почву элемента;
  • проблематичность организации подвала в строении на винтовых колоннах;
  • необходимость выполнения работ по геодезическим исследованиям грунта;
  • уменьшенный до пяти десятков лет срок эксплуатации колонн;
  • привлечение проектировщиков для разработки рабочего проекта.

К недостаткам также относится повышенная вероятность применения колонн, изготовленных в кустарных условиях из некачественных материалов.

Как построить дом на сваях

Оценив положительные стороны и проанализировав слабые места фундамента, необходимо определить, подходит ли выбранная конструкция основания для вашего строения.

Постройка загородного дома на сваях имеет множество преимуществ

Такая технология обеспечивает устойчивость легких построек и конструкций, которые можно самостоятельно собрать за ограниченное время:

  • каркасных строений;
  • бревенчатых бань;
  • хозяйственных блоков;
  • различных навесов;
  • веранд;
  • выездных ворот;
  • деревянных и сетчатых заборов.

Рассмотрим основные этапы сооружения фундамента для постройки дома:

  • расчетную часть;
  • погружение в почву;
  • установку ростверка;
  • утепление нижнего уровня.

Остановимся на особенностях каждой стадии работ.

Рассчитываем количество опор

До начала проектирования следует выполнить геодезические изыскания, которые предусматривают:

  • отбор и анализ проб почвы;
  • определение глубины водоносных слоев.

Затем определяется нагрузочная способность. Для малответственных конструкции можно использовать табличные показатели нагрузочной способности для различных типоразмеров колонн.

Практически все виды свайных фундаментов рассчитаны на нагрузку от построек с малой этажностью

Рассмотрим примеры:

  • винтовая опора, выполненная на основе трубы диаметром 76 мм с диаметром рабочей части 200 мм, способна выдержать 1000 кг;
  • при увеличении диаметра трубы до 89 мм и размера спиральной части до 250 мм соответственно возрастает до 2000 кг расчетная нагрузка;
  • элемент на основе трубы диаметром 108 мм с диаметром рабочей части 300 мм обладает нагрузочной способностью, равной 250 кг.

Общий алгоритм расчета предусматривает выполнение следующих работ:

  1. Определение массы строения. Она вычисляется путем перемножения объема стен на плотность стройматериала. К полученному значению следует прибавить массу кровли и элементов интерьера.
  2. Расчет снеговой нагрузки. Для вычисления показателя необходимо площадь крыши строения умножить на нормативную величину снеговой нагрузки для конкретного региона.
  3. Вычисление динамической нагрузки. Значение определяется путем перемножения площади основания на базовую величину, составляющую 350 кг на один квадратный метр поверхности.

Необходимо также учесть ветровую нагрузку. Она определяется по таблицам, учитывающим предельное значение скорости ветра для конкретного региона. Просуммировав все виды нагрузок, действующие на строение, получаем общую суммарную нагрузку, воспринимаемую фундаментом.

Прочность и долговечность дома зависит от качества используемого материала

Дальнейший порядок действий:

  1. Начертите план строения, распределив опоры в угловых зонах и под несущими конструкциями.
  2. Разделите суммарную нагрузку на общее количество колонн и вычислите нагрузку на один элемент.
  3. Выберите конструкцию применяемых опор, ориентируясь на их несущую способность с коэффициентом запаса 1,2.

При выполнении расчетов необходимо округлить все значения в сторону большей величины.

Завинчиваем сваи для дома

Соблюдайте указанную последовательность действий при завинчивании:

  1. Произведите разметку и подготовьте приямки.
  2. Последовательно установите опоры.
  3. Закрепите приспособление для закручивания.
  4. Завинчивайте опоры, контролируя вертикальность.
  5. Уплотните грунт вокруг колонны.
  6. Разметьте высоту труб и обрежьте лишнюю часть.
  7. Заполните внутренние полости цементной смесью.

После застывания раствора установите и приварите оголовки к верхней части трубы.

При выборе опоры нужно изучить взаимосвязь между типом почвы и несущей нагрузкой сваи

Монтируем ростверк

Одним из распространенных вариантов ростверка является конструкция на базе деревянного бруса.

На примере использования балки сечением 15х15 см рассмотрим последовательность действий по монтажу:

  1. Пропитайте деревянный брус антисептиком.
  2. Уложите балку на торцевые площадки.
  3. Состыкуйте брусья с минимальным зазором.
  4. Зафиксируйте нижний венец саморезами.
  5. Уложите поперечные брусья.
  6. Соедините их с нижним контуром.
  7. Гидроизолируйте древесину мастикой.
  8. Обшейте торцевую часть ростверка досками.

Эта конструкция ростверка – двойная. Возможен одинарный вариант, когда стыковка продольных и поперечных балок производится на оголовках.

Теплоизолируем опорную часть

Утепление нижней части выполняйте по следующему алгоритму:

  1. Смонтируйте обшивочный каркас.
  2. Закрепите черновую обшивку из досок или плит.
  3. Выполните в ней вентиляционные каналы.
  4. Прикрепите к черновой обшивке пенополистирол.
  5. Зафиксируйте декоративную обшивку поверх теплоизоляции.
  6. Установите защитные накладки и козырьки.

На эффективность теплоизоляции влияет правильно выполненная гидроизоляция грунта, а также утепление и пароизоляция пола строения.

Подводим итоги

Публикация поможет разобраться, как построить дом на сваях. Для обеспечения устойчивости и долговечности строения, винтовой фундамент необходимо квалифицированно рассчитать и правильно смонтировать. Для поддержания комфортного микроклимата в помещении важно также правильно утеплить основу здания. Советы профессионалов помогут избежать ошибок.

Originally posted 2018-02-13 15:50:50.

pobetony.expert

Проекты и строительство дома на винтовых и буронабивных сваях своими руками

Любое строительство частного дома начинается с проекта. Перед постройкой жилого дома, дачи или веранды на сваях также необходимо составить их проект и сделать расчет всех необходимых материалов.

Оригинальный проект дома на сваях

При этом нужно ориентироваться не только на свои материальные возможности, но и на особенности местности, характеристики грунта и специфику рельефа.

Проект включает в себя весь список и стоимость строительных материалов, их необходимое количество, инженерно-технические характеристики, конструкторские и архитектурные особенности. Поэтому предварительно нужно оценить стоимость того или иного материала, послушать отзывы соседей, живущих в данной местности.

Вернуться к оглавлению

Содержание материала

Виды фундаментов для возведения дома

Проект и строительство дома, как правило, начинают с его фундамента. Как известно, цена возведения фундамента часто составляет половину стоимости самого дома.

Фундамент – часть конструкции, передающая нагрузку от его надземной части на основание. Закладывается фундамент ниже точки промерзания грунта. Это необходимо для того, чтобы при выпучивании грунта не происходило деформации конструкции в зимнее время.

Пример готового свайного фундамента

Фундаменты условно можно разделить на шесть групп:

  • плитный;
  • ленточный;
  • свайный;
  • свайно-ростверковый;
  • столбчатый;
  • континуальный.

При выборе того или иного вида фундамента необходимо учитывать особенности грунта и способность его к пучению. К пучинистым грунтам относятся глинистые почвы: глины, суглинки, супеси, ведь такие почвы хорошо удерживают влагу. При замерзании, из-за образования льда, происходит поднятие почвы, ее начинает пучить.

В пучинистых почвах, при значительной глубине промерзания особенно эффективна установка столбчатых фундаментов. В горизонтально подвижных грунтах использование столбчатых фундаментов может привести к выталкиванию его из грунта, поднятию и опрокидыванию всей конструкции.

Проект дома с мансардой на свайном фундаменте

В случае если местность, на которой устанавливается постройка, имеет неровную поверхность, во избежание ее бокового сдвига, обязательным условием является устройство жесткой железобетонной подушки между опорами.

Самым распространенным и надежным является ленточный фундамент. При строительстве частного дома стоит прислушаться к отзывам специалистов, ведь ленточный фундамент не всегда может быть применим.

Если твердый пласт находится слишком глубоко от поверхности земли, и нет возможности установки ленточного фундамента, на выручку придут винтовые сваи.

Свайный фундамент позволит создать крепкую конструкцию, независимую от движения поверхностных вод.

Какой именно вид фундамента применим для данной местности, расчет его глубины, а также подбор необходимых строительных материалов помогут сделать опытные специалисты.

Схема для монтажа свайного фундаментаВернуться к оглавлению

Когда используется свайный фундамент

Изначально, когда возникала необходимость, сваи применялись для построек в труднодоступных местах, таких как причалы, маяки, трапы, сооруженные на воде, где нет возможности проведения бетонных работ. Также свайные фундаменты использовались, когда нужно было быстро возвести какое-нибудь временное сооружение и также легко демонтировать его в дальнейшем.

Свайные фундаменты хорошо используются в условиях вечной мерзлоты, так как в таких местностях нет возможности для установки обычного заливного фундамента и его просушки.

Винтовые сваи под дом могут быть также использованы, если ваше жилище очень маленькое, и вы решили сделать к нему пристрой или веранду. Если вам захотелось построить во дворе летнюю кухню или другую легкую постройку, в таком случае свайный фундамент ваш вариант.

Готовый проект трехэтажного многоквартирного дома на свайном фундаменте

По отзывам опытных специалистов, винтовые сваи не могут быть использованы, если конструкция достаточно тяжеловесна и предполагается построить, например, каменный дом, размером 6х6 или добротный дом из профилированного бруса. Со временем в результате сильного давления на плечи, сваи у основания земли могут прогнуться и деформироваться.

Сваи также применимы на холмистой местности. Для выравнивания конструкции в этом случае применяются сваи с большим плечом.

Вернуться к оглавлению

Технология строительства

При строительстве свайных или свайно-ростверковых фундаментов в качестве основы используются винтовые сваи. Такой фундамент состоит из отдельно стоящих столбов (свай), расположенных на одинаковом расстоянии друг от друга. Расчет необходимого количества свай, оптимальное расстояние между ними необходимо производить с учетом массы будущего строения.

Так выглядит построенный свайный фундамент из металла

Цена свай различна и зависит от материала изготовления. Различают винтовые, буронабивные, железобетонные, трубобетонные, шпунтовые, деревянные сваи.

Иногда целесообразно применение деревянных свай. В основном их используют в слабых грунтах при незначительной давящей нагрузке. При этом используются бревна хвойных пород, может быть также использован и брус.

Нижний конец бревна заостряют и, обернув листовым металлом, погружают в грунт. Бревно устанавливают с помощью вибропогружателя или различных молотов.

Если длина бревна недостаточна, его вполне можно нарастить другими сваями.

Винтовая свая – это труба, на конце которой имеется заостренный наконечник, вкручивающийся в землю и лопасти на другом конце.

Разновидности свай:

  • одно, двух и более лопастные;
  • с повышенной несущей способностью;
  • для вечной мерзлоты;
  • специальные, для очень плотного грунта, в виде шурупов;
  • со сварными или литыми наконечниками и лопастями.

Диаметры свай: 57 мм, 76 мм, 89 мм, 108 мм, 133 мм, 159 мм, 219 мм, 325 мм.

Двухэтажный особняк или кирпичный дом на винтовых сваях построить не получиться, так как это очень тяжеловесное сооружение и свайная конструкция может не выдержать большой нагрузки.

Проект двухэтажного дома из дерева на свайном фундаменте

Для этого типа фундамента хорошо подойдут каркасные и щитовые дома, ведь они не бояться колебаний грунта и подстраиваются под них. Но срок службы каркасного дома относительно большой. А вот сваи, находящиеся под землей, за это время придут в негодность, и дом окажется стоящим просто на земле.

Конечно, при начавшейся деформации фундамента сваи можно убрать и установить новые или заменить деформированную их часть. Но это влечет за собой новые денежные затраты, поиск необходимой техники и потребует времени и внимания.

Вернуться к оглавлению

Преимущества свайного фундамента

  1. Цена свай не слишком высокая, поэтому свайно-винтовые фундаменты характеризуются самой низкой стоимостью из всего перечня фундаментов.
  2. Свайный фундамент под небольшую постройку может использоваться практически при любом типе грунта.
  3. Огромным положительным моментом применения таких опор является высокая скорость возведения фундамента и постройки дома. Ведь при этом такие этапы работ, как рытье котлована, заливка фундамента и ожидание его полного высыхания, будут пропущены. Фундамент из свай будет полностью готов в течение 1- 2 дней. При этом нет необходимости задействовать большое количество специальной техники и наемных рабочих для выполнения земляных работ.
  4. В отличие от буронабивных свай, винтовые вкручиваются в грунт как шуруп, и все может быть установлено усилиями нескольких человек.

    Схема монтажа буронабивных свай

  5. После установки буронабивных и винтовых свай можно сразу же приступить к возведению самого дома или иного помещения, а не ждать несколько месяцев до полного высыхания, как это происходит, если фундамент ленточный.
  6. Строительные работы могут быть произведены в любое время, независимо от погодных явлений и условий местности.

Особенно актуально строительство дома или любой другой постройки с применением винтовых свай на болотистых и подвижных грунтах, на торфяниках, песчаниках.

Вернуться к оглавлению

Недостатки свайного фундамента

  1. Свайно-винтовые фундаменты применимы только для легких построек, например, дачного дома.
  2. Несмотря на защитное цинковое покрытие, винтовые сваи, даже обработанные антикоррозийными защитными средствами, легко поддаются коррозии. Особенно быстро это происходит в местах сварки, а также в подземной части свай. Поэтому при выборе свай необходимо отдать предпочтение цельным сваям без сварных швов. Эта мелочь значительно продлит срок службы свай.
  3. Недостатком винтового свайного фундамента является и достаточно высокая конечная цена дома. Да, можно недорого приобрести металлические сваи. Не так дорого обойдутся и установочные работы. Но если строится добротный дом, то такой фундамент влечет за собой дополнительные затраты на создание и утепление подвального помещения и внешней отделки цоколя, ведь в нашем случае его просто нет. А это грозит в условиях наших зимних морозов тем, что пол в доме постоянно будет очень холодным. То же самое и с коммуникациями. В не утепленном помещении вода в трубах будет постоянно замерзать и лишь хорошо организованное утепление позволит устранить эту проблему.Пример отделки свайного фундамента

    Канализация в зимнее время также не сможет нормально функционировать.

  4. Без утепления будет очень сильно промерзать также грунт под домом и, таким образом, теряется возможность использования подпольного помещения для хранения выращенных на своем подворье овощей.
  5. Дом на сваях имеет одну отличительную особенность. Он не садится, как это происходит при разрушении обычного ленточного фундамента, а, наоборот, поднимается. Ведь грунт выталкивает неправильно установленные сваи из земли.

Вернуться к оглавлению

Монтаж свайного фундамента

Перед установкой буронабивных и винтовых свай необходимо изучить рельефные особенности грунта и узнать нижнюю точку его промерзания в данной местности.


Сваи необходимо устанавливать ниже точки промерзания грунта.

Это придаст конструкции крепости и в результате вспучивания почвы в зимнее время не произойдет сдвигов постройки, она будет плотно и устойчиво укреплена.

Именно поэтому сваи можно устанавливать независимо от времени года и погодных условий. Если не соблюдать технологию строительства, то во время таяния скопившегося льда в верхних частях грунта, винтовые сваи будут болтаться в земле, а не сидеть в ней плотно, как это должно быть.

Во всех случаях желательно применять промышленные сваи из толстой прочной стали, имеющей диаметр лопастей от 500 мм и выше, но стоимость таких свай очень высокая. Поэтому при строительстве дач и домов используются сваи диаметром около 100 мм, ведь их цена небольшая.

Пример готового свайного фундамента

Самое главное условие при строительстве свайного фундамента, найти хорошо зарекомендовавшего себя производителя винтовых свай, поэтому, прежде чем купить сваи у того или иного поставщика, необходимо заранее послушать отзывы о нем.

Вкручивать сваи в землю можно используя специальную технику. Но стоимость их услуг достаточно высокая, поэтому вполне можно установить сваи и самостоятельно, вручную. При вкручивании сваи вручную, необходимо лишь следить за вертикальным уровнем.

Вручную, как правило, вкручивают сваи до 108 мм., для более толстых свай всё же придется применить специальную технику.


При использовании свай предусмотрено еще и бетонирование всей конструкции.

Возведение фундамента необходимо производить в соответствии с нормами и устанавливать винтовые сваи на расстоянии не более трех метров друг от друга.

Готовый свайный фундамент допустимо использовать под такие постройки, как:

  • каркасный дом на винтовых сваях;
  • щитовые дома на винтовых сваях;
  • легкий дачный деревянный дом на винтовых сваях;
  • винтовые сваи под старый дом совместно с другим видом фундамента;
  • если в доме предполагается печное отопление, то в качестве фундамента под печь вполне могут быть использованы сваи.

Вернуться к оглавлению

Утепление фундамента

После установки как буронабивных, так и винтовых свай, необходимо сделать хорошее утепление открытого пространства между полом и грунтом, и обустроить там подвальное помещение.

Ведь при свайном фундаменте пол остается открытым пространством и если его хорошо не утеплить, то в зимнее время года пол будет не просто холодным, а ледяным. Нужно быть готовым к тому, что стоимость утепления обойдется значительно дороже покупки и установки самих свай.

В первую очередь производят гидроизоляцию ростверка. По всему периметру дома в качестве основания для чернового пола необходимо уложить брус.

Для экономии средств черновой пол может быть сделан из ровной не обрезной доски, ведь цена ее незначительна.

Черновой пол укладывают на лаги. Пространство между лагами необходимо заполнить утеплителем, по отзывам специалистов и пользователей, этот слой не может быть меньше 150 мм.


Более тонкий слой утеплителя не сможет в полной мере обеспечить сохранность тепла в будущем помещении. Доски желательно обработать антисептиком, защищающим пол от влаги и образования плесени.

Снизу на брус, как правило, набивают подшивку из досок или фанеры, закрепляют гидроизоляционный слой, несколько слоев пенопласта или другого утеплителя. Затем укладывают черновой пол и сверху монтируют фанеру или ДСП.

Цоколь можно выложить из камня, кирпича или бетона. Цоколь может быть:

  • западающий;
  • выступающий;
  • слитный.

Цоколь также нуждается в утеплении и потребует дополнительных затрат, ведь подвальное помещение будет необходимо не просто зашить брусом, а сделать надежное сооружение, способное выдержать и потоки воды в результате таяния вод весной и мокрое лето, когда беспрестанно идут ливневые дожди.

Проект одноэтажного каркасного дома на сваях

И последний этап косметический. Цоколь потребует и наружной отделки. Это можно сделать фасадными панелями, профнастилом или любым другим прочным материалом.

Вернуться к оглавлению

Сооружение отмостки

Для защиты дома от проникновения влаги необходима установка отмостки. Отмостка, как правило, заливается из бетона по всему периметру дома.

Отмостка формируется с уклоном от стен фундамента. Отмостка заливается в зависимости от специфики грунта и выступа карнизов. По отзывам профессионалов и рекомендациям СНИПов, отмостка не может быть уже одного метра. Глубина отмостки составляет около 25 см.

Для заливки отмостки необходимо произвести нехитрый расчет и выяснить нужную ее ширину. Для этого к крайней точке выступающего карниза необходимо прибавить как минимум 30 см.

Монтаж отмостки под фундамент на сваях

На глубину около 25 см по всему периметру дома необходимо выкопать траншею, затем поднять опалубку, сделать песчаную подушку.

Расчет необходимого количества песка прост: L отмостки х B отмостки х 0,1 м (высота насыпанного слоя песка).

Далее засыпаем слой щебня. Для того, чтобы определить, сколько нужно щебня для установки отмостки, произведем расчет: L отмостки х B отмостки х 0,05 м (высота слоя из щебня).

Сверху необходимо уложить армированную сетку. Полученную конструкцию заливаем бетоном с необходимой высотой уклона.

Схема отмостки свайного фундамента

Для приобретения необходимого количества сначала определим, сколько нужно бетона, используя следующий расчет: L отмостки х B отмостка х 0,1 м (высота слоя из бетона).

По отзывам специалистов, сваи при соблюдении всех технологических процессов строительства могут простоять достаточно длительное время. Но периодически необходимо производить осмотр состояния свай, для того, чтобы вовремя среагировать на начинающуюся деформацию и заменить их, не допуская преждевременного опрокидывания конструкции.

Вернуться к оглавлению

Подъем старого дома на сваи

В случае если у старого дома произошло частичное разрушение фундамента и есть необходимость в ремонте или устройстве более высокого, для подъема дома и дополнительного укрепляющего фундамента могут быть использованы винтовые сваи.

Пример подъема старого дома на свайный фундамент

Подъем дома на винтовые сваи происходит с использованием домкратов, которые устанавливаются по краям дома. После монтажа винтовых свай, можно спокойно приступать к ремонту старого фундамента или поднять новый на необходимую высоту.

Итак, винтовые сваи часто приходят на помощь, когда нет возможности использовать ленточный фундамент, и вполне справляются с поставленной перед ними задачей.

proekt-sam.ru

дом на винтовых или деревянных сваях?

В мире практически в любой стране можно встретить дом на сваях. В некоторых краях столетиями строят жилье на деревянных бревнах, вкопанных вертикально в землю. Такая технология позволяет возводить жилье даже на воде. В последние десятилетия никого не удивляет дом на сваях, изготовленных из бетона. В современном строительстве наступил настоящий переворот после того, как для возведения легких зданий стали использовать винтовые сваи.

Общие сведения

Дом на сваях — идеальное решение проблемы строительства там, где грунт не подходит под монолитный ленточный фундамент. Его можно строить на участках со следующими особенностями:

• с созданным ранее ландшафтом;

• с непростым рельефом;

• с повышенной влажностью грунта;

• там, где невозможно провести земляные работы;

• на участках с глубоким уровнем промерзания почвы.

Строительство домов на сваях очень популярно сегодня, но особо востребованными являются опоры из металла, которые дают возможность возводить быстро небольшие здания своими руками. Преимуществами таких строений являются:

• экономия времени и стоимости строительства;

• возможность проведения работ на проблемных грунтах;

• отсутствие потребности в выравнивании почвы;

• возможность возведения деревянных конструкции на газонах, склонах, вблизи деревьев;

• высокие сваи защищают дом от проникновения грызунов;

• во время половодья жилище защищено от возможного подтапливания;

• использование высоких свай дает возможность использования участка, расположенного под домом для стоянки машины, летней кухни или спортивной площадки.

Дом на деревянных сваях

Несмотря на современные достижения в строительстве, некоторые старинные способы возведения зданий успешно используются и по сей день. Дом на сваях из дерева – это типичный способ строительства, популярный во многих государствах. Так и в России много столетий деревянные дома возводили на бревнах из древесины. Их часто называли «стульями». Для таких свай используются стволы тех пород деревьев, которые характеризуются продолжительным сроком эксплуатации. К ним относятся сосна, дуб, лиственница. Минимальный диаметр таких «стульев» для создания надежного фундамента составляет 20 см. Чем он будет больше – тем лучше. Для удлинения срока службы деревянных свай их подвергают обработке огнем – обжигают. В земле опаленная древесина плохо поддается гниению, что позволяет возводить строения, срок службы которых составляет много десятков лет (минимум 30 лет). На сегодняшний день обработку свай огнем часто заменяют пропиткой специальными антисептиками или обмазыванием битумом.

Поскольку сегодня в продаже имеется достаточное количество доступных высокотехнологичных свай, изготовленных из металла, строительство домов с помощью бревен уходит на задний план. Чаще всего их используют для дачных каркасных или деревянных сооружений.

Дом на сваях, фото которого находится сверху, потребовал бы выкапывания довольно глубоких ям под бревна. Минимальная глубина для вкапывания деревянных свай составляет 1,25 м. Они должны упираться в брусья сечением 10х20 см и длиной 40-50 см. Деревянные сваи находятся во всех углах строения и располагаются по его периметру (с дистанцией 1-2 м). Засыпку ям производят слоями в 20 см. Каждый из них тщательно трамбуется. Верхние 30-40 см засыпки производятся с использованием мелкого гранитного щебня или гравия.

Недостатки деревянных свай

Несмотря на свою популярность, деревянные сваи в последние годы сдают свои позиции. Это обусловлено такими факторами:

• сложностью вкапывания бревен;

• необходимостью в дополнительной обработке древесины;

• небольшим сроком службы свай по сравнению с другой продукцией такого типа;

• поступлением в продажу более высокотехнологичных строительных материалов;

• высокой ценой на качественную древесину.

Свайно-винтовой фундамент

Фундаменты, возведенные с помощью винтовых свай, длительное время использовались для строительства объектов военного назначения. Такая специализация обусловлена тем, что их конструкция позволяет сооружать надежные опоры для самых разных зданий в максимально сжатые сроки. За рубежом современная технология строительства зданий на свайных фундаментах была освоена десятки лет назад. Ее применяют для строительства жилых домов, хозяйственных построек, а также различных промышленных сооружений.

В РФ эти основания длительное время использовались исключительно для сооружения легких конструкций, поскольку винтовые сваи, имевшиеся в продаже, отличались низкой несущей нагрузкой. В последнее время появились современные разновидности металлических опор, которые позволяют сделать сферу применения таких строительных материалов значительно шире.

Ежегодно фундамент дома на сваях возводит все большее число россиян. Это обусловлено улучшением качества данного строительного материала и его демократичной ценой. Дом на винтовых сваях, отзывы о котором у большинства его владельцев только положительные, может стать украшением любого участка. Чаще всего это — легкое строение, выполненное из дерева. К такому виду относят и каркасные дома, и строения из других нетяжелых строительных материалов. Винтовые сваи применяются для устройства детских площадок, бань, саун, заборов, беседок, теплиц, террас.

Общие сведения о винтовых сваях

Винтовые сваи под дом — основной элемент фундамента. Они представляют собой стальную трубу, толщина металла которой — не менее 4 мм. С одной стороны она имеет заострение. На этом конце сваи располагается режущая лопасть, с помощью которой опору ввинчивают в грунт. Многие думают, что использование таких стройматериалов потребует применения особой техники. На самом деле идеальная форма лопастей винтовых свай позволяет ввинчивать их на необходимую глубину силами 3–4 работников.

Для строительства объектов с перепадами в высоте или с наличием различных боковых нагрузок применяются сваи, имеющие две лопасти. Такая конструкция придает фундаменту дополнительную надежность. Диаметр лопастей винтовых свай колеблется в диапазоне 200-850 мм. Сами опоры имеют диаметр в 50-350 мм. Длина винтовых свай может составлять 2–11 м. В продаже имеются не только полые, но и цельные сваи.

Достоинства винтовых свай

Тот, кто уже построил дом на сваях, отзывы о них оставляет преимущественно положительные. К основным достоинствам этих строительных материалов относятся:

• возможность повторного применения, обусловленная легким демонтажом без повреждений;

• отсутствие необходимости выполнения значительных объемов земляных работ;

• возможность возведения домов на подвижных и обводненных участках;

• быстрота возведения фундамента;

• начало строительства здания сразу же после устройства фундамента;

• возможность использования для сооружения различных пристроек;

• длительный срок службы, превышающий 100 лет;

• приемлемая себестоимость, которая практически втрое меньше, чем цена ленточного фундамента;

• отсутствие строительного мусора на участке;

• возможность замены или ремонта фундамента.

Благодаря оптимальному перпендикулярному расположению лопастей винтовая свая при вкручивании в грунт не разрыхляет его. Несущая способность таких стройматериалов колеблется в диапазоне 5-25 т. Для строительства выбирают сваи с литыми наконечниками. Самое лучшее защитное покрытие таких опор изготавливается на основе полиуретановой смолы. Очень надежны оцинкованные сваи, покрытые защитой снаружи и внутри.

Стоимость фундамента из винтовых опор зависит от размеров дома. Так, к примеру, конструкция площадью 6х6 м обойдется в 1-1,2 тыс. долларов, а 9х12 м – в 3-3,3 тыс.

Недостатки винтовых свай

Несмотря на то что недостатков у этих строительных материалов мало, они все-таки есть. Те, кто строил дом на сваях, отзывы о них оставляют в основном положительные. Среди самых распространенных недостатков большинство застройщиков выделяют:

• невозможность использования на скальных или крупнообломочных грунтах;

• деформацию фундамента, возможную в случае нарушения технологии устройства. Она возникает тогда, когда во время вкручивания свай не производилось фиксирование их положения, обвязка была выполнена неправильно, винты забивали или устанавливали в выкопанные ямы;

• проседание грунтов, явившееся следствием некачественного обследования участка;

• коррозию свай при плохом качестве антикоррозийной обстановки;

• невозможность возведения больших домов с использованием тяжелых строительных материалов.

Варианты проектов свайно-винтовых фундаментов

Существует несколько вариантов проектов таких фундаментов. Их подбирают в зависимости от типа будущего дома и грунта на участке. Наиболее распространенные из проектов фундаментов:

• одиночные сваи, поддерживающие отдельные элементы строения, применяемые тогда, когда к уже существующему зданию делают небольшую пристройку;

• стандартный фундамент, который возводится под основные элементы здания;

• свайные ленты, располагаемые под всеми стенами дома;

• свайное поле, необходимое при возведении фундамента под тяжелые конструкции.

Строительство дома на свайно-винтовом фундаменте

Дом на винтовых сваях возводится в несколько этапов:

1. Производится создание проекта строения и расчет количества винтов. Наиболее часто под каркасные и деревянные дома выбирают сваи диаметром 108 мм. Для маленьких строений можно выбирать меньшие винты, что позволит сэкономить средства. При подсчете необходимого количества свай следует помнить, что при слишком часто установленных опорах надежность фундамента практически не возрастает, зато значительно увеличивается его стоимость. Одна свая после заполнения ее бетоном выдерживает нагрузку 5-9 т, поэтому расстояние между ними при возведении каркасных домов может составлять 3-5 м. Количество опор увеличивают при строительстве двухэтажных зданий или использовании более тяжелых стройматериалов. Для увеличения надежности свайно-винтового фундамента его несущую способность увеличивают на 25-30%.

2. Производится разметка участка и его предварительная подготовка.

3. Вид фундамента выбирают в зависимости от массы строящейся конструкции, вида грунта и глубины его промерзания. Начинают строительство с геодезического изучения почвы. Оно необходимо для определения местонахождения грунтовых вод и устойчивых пластов грунта.

4. Сваи ввинчиваются в грунт по произведенным меткам. При этом в районе винта возникает уплотнение почвы, способствующее усилению прочности фундамента. Эти работы можно проводить при любой погоде. Сваю вкручивают как минимум 3 работника: один следит за уровнем опоры, а два других ввинчивают ее до нужной отметки. Опоры обрезают по единому уровню и заливают их бетоном. Он попадает внутрь свайной трубы, что укрепляет сваю и предотвращает коррозию металла. После того как бетон застывает, переходят к привариванию к опоре металлического оголовка.

5. Необходимо произвести обвязку свай для равномерного распределения несущей нагрузки. Чаще всего ее делают из швеллера. Верхнюю часть такого фундамента называют ростверком. Он перераспределяет нагрузку несущих элементов конструкции.

6. Утепление свайно-винтового фундамента не требуется, поскольку он относится к проветриваемому типу. Иногда производят утепление ростверка, но при неправильно выполненных работах может появиться влажность, отражающаяся на всем здании. Лучше всего для сбережения тепла в доме произвести утепление пола дома.

7. На подготовленном свайном фундаменте возводят каркасные или деревянные дома.

8. Цоколь фундамента делают навесным.

Какой дом на сваях выбрать?

Взвешивая все за и против выбора того или иного вида опор, можно с уверенностью сказать, что больше преимуществ имеет современный свайно-винтовой фундамент, чем деревянный. Он превосходит последний не только по техническим, но и по экономическим и трудозатратным показателям. При этом его долговечность во много раз превышает срок службы опор из бревен.

fb.ru

конструкция и пошаговая технология возведения

От правильно выбранного вида основания зависит надежность и срок эксплуатации постройки. Одним из самых долговечных и недорогих является фундамент на сваях, благодаря этой технологии строительство можно вести на воде и неустойчивых грунтах.

Дом на винтовых сваях способен выдержать даже небольшие колебания почвы в сейсмически неустойчивой местности. В этой статье рассмотрим виды свай, применяемых для обустройства фундамента, их преимущества и недостатки, а также как построить дом на винтовых сваях своими руками.

Виды свай

Перед строительством дома на винтовых сваях нужно определиться с выбором вида опор, материалом изготовления и способом заглубления. Сваи подразделаются на разновидности в зависимости следующих факторов:

  1. Использование материала при производстве опоры: железобетон, бетон, плотная бентонитовая или местная глина, сталь (трубы, рельсы и т.д.), грунт (глина), деревянные бревна, комбинирование нескольких материалов.

    Вид свай выбирают в зависимости от типа строения и характера почвы

  2. Форма опоры: круглая, квадратная, в виде трапеции, призмы, с расширенным нижним краем.
  3. Глубина залегания, вес, толщина диаметра, зависят от точки промерзания грунта, близости грунтовых вод, веса постройки. Используются цельные 12-20 м изделия, составные, срощенные из нескольких частей с помощью хомутов или сварки. Форма нижнего края изготавливается открытой или закрытой специальным наконечником.
  4. По методу перераспределения нагрузки на почву подразделаются на вертикальные (передают всю нагрузку от постройки на плотный слой почвы находящийся под неустойчивым слоем), висячие устанавливаются наклонно (нагрузка передается через трение земли об неровную поверхность стенки сваи).

Выбирают сваи для строительства основания в зависимости от многих факторов, от того насколько правильно сделан выбор зависит надежность и срок эксплуатации дома.

Типы свайных фундаментов

fundamentaya.ru

Дома на винтовых сваях — фото

Этот метод строительства фундамента, пожалуй, наиболее смелый из всех, который предлагает современное строительство. Даже внешне такой фундамент выглядит не совсем обычно, а насколько он оправдан с точки зрения прочности и надежности, попробуем сегодня разобраться вместе.

Содержание:

  1. Что такое винтовой свайный фундамент
  2. Фундамент для дома на винтовых сваях
  3. Недостатки дома на винтовых сваях
  4. Деревянные дома на винтовых сваях
  5. Дома из пеноблока на винтовых сваях

Что такое винтовой свайный фундамент

Строительство находится в постоянном поиске, и дома на винтовых сваях фото которых мы подобрали на страничке, этому лишнее доказательство. Мы привыкли к тому, что фундамент — это основательное сооружение, глядя на которое не возникает и тени сомнения в надежности конструкции. Даже самый хиленький ленточный фундамент под теплицу выглядит внушительнее, чем эти трубки, вкрученные в грунт. Но так ли все на самом деле?



Чтобы избежать ошибок при выборе типа фундамента, мы постараемся сегодня просмотреть основные положительные черты и рассмотреть скрытые возможные недостатки свайно-винтового фундамента, но вначале познакомимся с главным конструктивным элементом — винтовой сваей. Это простейшая стальная труба, на конце которой смонтированы лопасти в виде винта. Она напоминает конструктивно земляной бур, только штанга его намного мощнее, да и размеры соответствующие. По технологии изготовления сваи бывают:

  • литые;
  • сварные;
  • комбинированные.



Литая опора — это цельная конструкция, которая представляет собой и винт и опору в виде монолитного изделия. Сварные сваи состоят из стальной трубы, к которой приварен винт, а комбинированная конструкция — это литая опора с приваренными лопастями. В зависимости от типа грунта, лопасти могут иметь разную величину и угол наклона.



Фундамент для дома на винтовых сваях

В зависимости от того, какая нагрузка будет приложена к сваям, подбирают диаметр опоры. Нередко опоры с винтом используют для оградительных конструкций, и тогда диаметр трубы может быть до 70 мм. Для жилых домов и капитальных сооружений могут использовать опоры уже гораздо прочнее — до 140 мм, а их шаг регулируется нагрузочными характеристиками. Фундамент свайно-винтового типа для дома — очень зависимая от многих факторов конструкция:

  •  В первую очередь, это точность расчетов.
  •  Качество стали.
  • Качество антикоррозионного покрытия.
  • Тщательности монтажа.

Но в целом, грамотный подход на каждом этапе изготовления и установки свайного фундамента дает очень неплохие результаты, долгосрочную эксплуатацию здания и превосходную прочность.

Недостатки дома на винтовых сваях

Не успели похвалить новоявленную конструкцию, как сразу давай ругать. Но есть за что. Минусов не так много, как это может показаться сразу, но они есть, и застройщик должен знать о своем фундаменте все.

  1.  Металл, как опора, безусловно, прочен и трубчатая конструкция придает ему надежности и стабильности. Но все портит коррозия. Как ни обрабатывай металл, в любом случае влага доберется до него, и коррозия будет неизбежна. Поэтому к качеству антикоррозионного покрытия винтовых опор предъявляют колоссальные требования.
  2. Ни о каких винтах и сваях даже речи не может идти на каменистых и твердых грунтах. Другое дело, нужны ли они там, но факт остается фактом. Вкрутить сваи можно, но насколько прочно она вошла в грунт, проверить невозможно.
  3.  Необходимость применения специальной техники — вручную такую конструкцию не поставить никак. А это обязывает к тому, что расстояние до ближайшего неподвижного объекта должно быть не менее метра.
  4. Несущая способность свайной металлической конструкции в принципе не позволяет строить многоэтажные здания.

В принципе, это все минусы такой конструкции, но большинство из них зависит от правильности расчетов, проектировки и установки фундамента.

Деревянные дома на винтовых сваях

Деревянный дом и винтовой свайный фундамент — идеальная пара. Он не так сложен в постройке, как кирпичный, и по нагрузке отлично подходит для винтового свайного фундамента. Для строительства деревянного дома на свайных винтовых опорах используется труба толщиной 100-120 мм, а при податливом и прочном грунте винт может быть диаметром не более 300-320 мм. Естественно, что это очень приблизительные размеры, поскольку перед закладкой фундамента в обязательном порядке делаются геологические исследования почвы и точный расчет нагрузки.

Как правило, расстояние между сваями не превышает трех метров. После установки все сваи выравниваются точно под один уровень, на них закрепляют оголовки и к ним уже монтируют обвязку из бруса или швеллера. А дальше происходит монтаж деревянного дома по стандартной технологии деревянного строительства.

Дома из пеноблока на винтовых сваях

Само по себе строительство дома из пеноблока проводится очень быстро, единственным затяжным процессом была закладка бетонного фундамента, который в принципе не так необходим для легкой газобетонной конструкции. И здесь тоже винтовые сваи ускорили процесс постройки дома на несколько месяцев, причем обеспечив дому из пеноблока оптимальную прочность. Инженеры смело заявляют о столетней гарантии на винтовые фундаменты при такой небольшой нагрузке, и пока нет никакого повода им не верить.



С точки зрения финансов, винтовые сваи явно впереди планеты всей, поскольку дешевле фундамента придумать просто нельзя. Остается только дождаться, когда технологии позволят металлу сопротивляться коррозии, либо же заменят металл другим, более выносливым, но не менее прочным материалом. Так что, скоро все будем жить на винтовых фундаментах, а сэкономленные деньги вкладывать в энергосберегающие технологии.

Читайте также  Глубина промерзания грунтов в Московской области

nashprorab.com

виды, утепление, требования к строительству

При постройке различных зданий стало популярным использовать винтовые сваи, они тоже имеют. Винтовые сваи изготавливают из стальной трубы, которую обработали с помощью специального состава.

Данный состав делает сваи более стойкими воздействию коррозии.

Такой вид свай позволяет в довольно короткие сроки качественно и своими руками возвести дом.

Далее мы поговорим о характеристиках домов на винтовых сваях.

О сваях под фундамент

Снизу свай находятся лопасти, они имеют форму винта.

При помощи конструкции сваи ввинчивают в грунт, как саморезы, но в этом случае почва не разрушается, а уплотняется и становится более прочной.

Виды по форме

Для фундамента выделяют три вида свай, о них подробнее — ниже.

Винтовые сваи

Они имеют винтовые лопасти, такой вид свай используют там, где несущая способность почвы плохая. Большое количество винтовых свай обладают режущим элементом, он разрезает почву, когда сваю ввинчивают в землю. Такой вид свай так же подходит для той почвы, которая всё время промерзает.

Сваи с разным диаметром труб

От диаметра свайной трубы будет зависеть ее вес и способность выдерживать огромные нагрузки. Ведь при выборе этих свай, нужно ориентироваться на всю массу здания и в соотношении с этим показателем нужно выбирать диаметр сваи. Для свай, диаметр которых, больше 10 см, потребуется специальная техника.

Лопасти, имеющие различие в диаметре на одной свае

Если почва очень влажная, то диаметр свайных лопастей делают больше.

Сваи так же имеют различия в формах и видах. Эти данные зависят от производителей и материалов.

Виды по наконечнику

Так винтовые сваи делят по типу наконечника, и они бывают:

  1. сварными;
  2. литыми.
Сварные

Вариант считается дешёвым и экономически целесообразным, ведь он состоит из трубы с приваренной к ней лопастью. Такие сваи имеют не совсем хорошее качество и по этой причине при строительстве массовых сооружений, сварные сваи не используют.

Такие сваи используют для строительства гаражей или хозяйственных построек. Если лопасть на свае приварена не качественно, то в процессе эксплуатации, она может отойти от вертикальной оси и поэтому фундамент теряет свою стойкость.

Литые

Сваи, у которых литой наконечник, имеют хорошую прочность. Их используют для строительства жилых домов. Чтобы изготовить литой наконечник применяют литьевой метод. Лопасти у свай бывают толщиной примерно 12 миллиметров, а диаметром примерно 30 сантиметров.

Чтобы произвести ствол сваи, берут стальную трубу с наконечником. Литые сваи имеют хорошие несущие способности, они хорошо выдерживают нагрузку более пяти тонн и больше. Конечно стоимость литого наконечника немного выше, чем у сварного.

Виды по покрытию

Так же сваи имеют различие по типу покрытия. Сталь иногда обрабатывают антикоррозийным средством, а иногда полимерным покрытием.

Фундамент из винтовых свай при точном расчёте нагрузки на него, может прослужить более ста лет.

При покупке свай на рынке необходимо ознакомиться с сертификатом соответствия заводским нормам и всем стандартам. Потому что существует огромное количество подделок, которые ничем внешне не отличаются от настоящих свай.

Есть ещё вариант свай для производства которых применяют толстостенные трубы. Такие сваи по надёжности стоят на одной ступени с литыми сваями. Сваи обеспечивают прочное основание для больших строений.

Плюсы и минусы винтовых свай

Плюсы винтовых свай и их преимущества:

  1. Быстрота сооружения фундамента;
  2. Нет необходимости ожидать выстраивания фундамента;
  3. Винтовые сваи легки в монтаже. Сваи можно установить своими руками, но если размер свай большой, то необходимо нанимать специальную технику;
  4. Доступная цена;
  5. Могут применяться на различных почвах;
  6. Не требует предварительного выравнивания участка;
  7. Хорошая стойкость к нагрузкам;
  8. Большой срок эксплуатации;
  9. Не требует проведения земляных работ.

Минусы винтовых свай и их недостатки:

  1. Если вы выбрали некачественные сваи, то они быстро выходят из стоя и приводят к неравномерному проседанию строения;
  2. Если почва имеет в своём составе большое количество камней, то установка свай будет затруднена;
  3. Необходимость соблюдать правила монтажа и технологии.

Каркасный дом на винтовых сваях

Когда происходит процесс строительства каркасного дома, часто используют винтовые сваи.

Но для этого не нужно нанимать специалистов, достаточно нанять некоторое количество человек.

Винтовые сваи обязательно должны быть установлены вертикально.

Если свая ввинчена неправильно, то ее не стоит вытаскивать и ввинчивать заново.

Необходимо помнить, то что повторное ввинчивание свай недопустимо.

Технологии возведения

Существует две технологии строительства дома на винтовых сваях:

a). Финская;

b). Канадская.

Требования к строительству каркасных домов

Они идентичные и далее мы их озвучим.

  1. Чтобы построить каркасный дом, необходимо использовать отдельные каркасы. Чтобы их изготовить используют сталь и дерево, так же брус. Каркасы из бруса считаются экологически чистыми, легки в монтаже и безопасны. Каркасы из стали стоят немного дороже деревянных конструкций. Но вес металлических каркасов на порядок ниже деревянных конструкций и поэтому конструкция из металла не оказывает большого давления на основание. Чтобы соединить деревянные конструкции используют нагели, а остальные каркасы скрепляют между собой стальными деталями.
  2. Дома на сваях делают из деревянного бруса. Сначала при помощи рубероида обустраивают гидроизоляцию, а затем устанавливают брус. Прежде чем уложить черновой пол изготавливают лаги и монтируют внутри утеплитель. До укладки, доски должны быть обработаны антисептиком. Утеплитель для пола будете выбирать на своё усмотрение, учитывая климатические особенности своего региона.
  3. После того как вы закончили монтаж пола, можете начинать заниматься монтажом стен. Стены собирают на ровной поверхности, потом устанавливают их на место. Нельзя допускать перекосов, когда будете соединять каркасы друг с другом. Чтобы поддержать стойки каркасной стены применяют укосины.
  4. Когда будете заниматься установкой стен, то учтите обязательно высоту потолков, в комнатах. Оптимальным значением для потолков является 250 сантиметров.
  5. Обшивка стен производится после установки каркаса, так же утепляют двери и окна.
  6. Затем устанавливают крышу и занимаются ее отделкой. Затем делают внешнюю и внутреннюю отделку стен дома. После этого делают внутреннюю и внешнюю отделку стен дома.

Утепление

Чтобы в каркасном доме можно было жить и холодное и в теплое время года, необходимо его утеплить. До того, как вы начнёте утепление дома необходимо определиться с типом теплоизоляции.

Лучше всего утепление выполнять снаружи и изнутри здания.

Чтобы утеплить дом изнутри применяют гипсокартон и минеральную вату.

Прежде чем начать окончательную отделку фасада необходимо снаружи утеплить дом на винтовых сваях. Сначала на стенах дома делают обрешётку из бруса, затем укладывают минеральную вату или другой утеплитель.

Чтобы заделать щели между утеплителями применяют монтажную пену.

Также необходимо оборудовать ветрозащиту, гидроизоляцию, потому что минеральная вата неустойчива к влаге.

Все комнаты каркасного дома должны быть ограждены от конденсата, а особенного такие помещения как ванная комната и кухня. Специальную мембрану используют в качестве защиты от конденсата, атак же она выводит конденсат наружу.

Так как каркасные дома строят в основном из дерева в качестве теплоизоляции нельзя использовать плёнку, а лучше всего использовать специальную мембрану. Если соблюдать все технологии строительства каркасных домов, то он может прослужить довольно длительное время.

Цоколь дома на винтовых сваях

Чтобы закрыть пространство между сваями и полом осуществляют следующие действия:

  1. Устанавливают на сваи деревянные или стальные направляющие их закрепляют с помощью саморезов. Затем делают монтаж листового материала и после делают окончательную отделку отлива.
  2. Мелкозаглублённый фундамент ленточного типа. В траншеи, которые сделаны по периметру винтовых свай, заливают бетон. На такой фундамент укладывают шлакоблоки или делают кладку из кирпича.

Такой цоколь очень прочный и не требует ещё какого-то утепления, а также он позволяет создать подвальное помещение и выглядит очень привлекательно.

В данном тексте мы рассказали вам о том, как возвести дом на винтовых сваях. Надеемся, что данная статья вам была полезной. Желаем вам удачи!





9 лучших строительных и мебельных магазинов!
  • Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  •  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru
