что это такое и как правильно делать

Самой важной частью любой конструкции является фундамент. Процесс заливания фундамента происходит только после обустройства опалубки. Такая конструкция монтируется в случае соблюдения всех норм и правил. Перед началом строительных работ изучите виды опалубок и ознакомьтесь с инструкцией их монтажа.

Виды, устройство, материалы, требования

У новичков в строительстве возникает вопрос: «Что такое опалубка для фундамента»? Это металлическая или деревянная конструкция, которая помогает придавать нужные параметры (форму, положение, структуру) растворам бетона либо грунтовки. Состоит она из формообразующих элементов, крепежей и поддерживающих материалов.

Существует два основных вида опалубки: съемная, которую необходимо снять после того, как залитая смесь застынет, и несъемная — остается частью конструкции. По структуре выделяют рамную, балочную и туннельную системы.

Опалубка для фундамента

Перед тем как устанавливать опалубку, стоит ее проверить на соответствие с требованиями:

• размеры конструкции должны быть строго рассчитаны;
• обязательна проверка на наличие щелей и трещин, чтобы избежать попадания в них раствора;
• опалубка должна быть стойкой и прочной, чтобы выдерживать бетон любого веса;
• немаловажен правильный выбор креплений, они помогут проводить легкий монтаж и демонтаж.

Для опалубки фундамента применяют различные материалы, самый популярный из них – древесина. Основное требования – любой материал должен создавать плоскую поверхность.

Съемная опалубка

Съемная опалубка позволяет применять ее к стенам, потолкам, для отливки колонн или железобетонных элементов. Специалисты выделяют модульные, инвентарные конструкции из металла, которые имеют высокую точность совместимости элементов, надежность и большое количество циклов применения. Используется в монолитном строительстве.

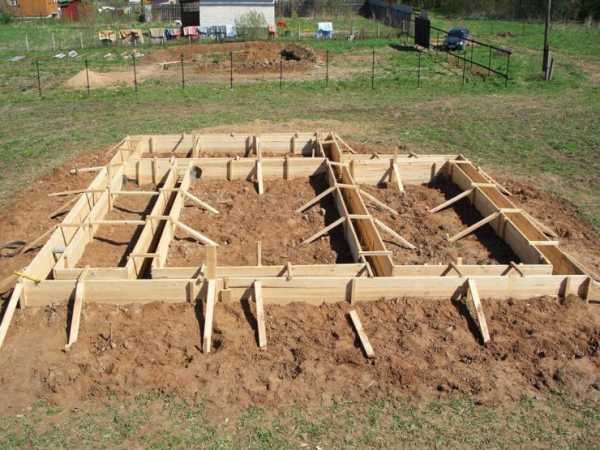

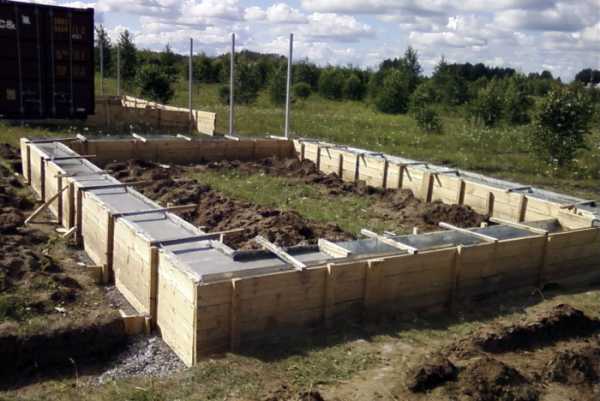

Из досок

Этот вариант самый распространенный. Чтобы оборудовать опалубку, используют листовые фанеры либо доски. Основными плюсами этого материала являются низкая цена, легкость в применении. Отрицательным фактором является необходимость использования дополнительных инструментов, которые помогают укрепить конструкцию. Новичкам в строительстве лучше всего использовать именно опалубку из досок своими руками для избегания дальнейших проблем с заливкой фундамента.

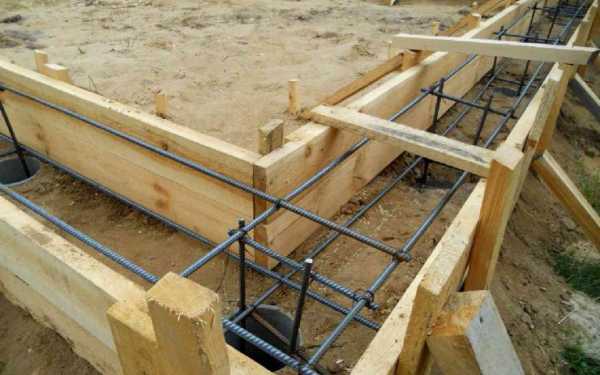

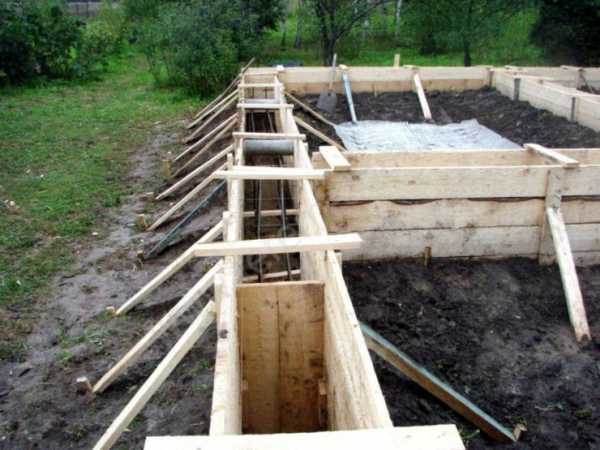

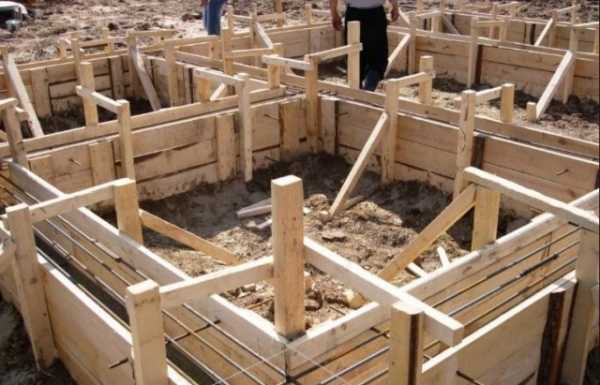

Опалубка из досок

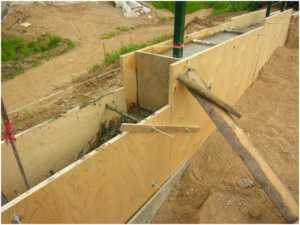

Из фанеры, ДСП, ОСП

Опалубка из таких материалов подойдет только маленьким постройкам. Основное ее преимущество – дешевизна, недостатками является сложность в применении, опасность вытекания раствора, использования дополнительных опор и низкая несущая способность.

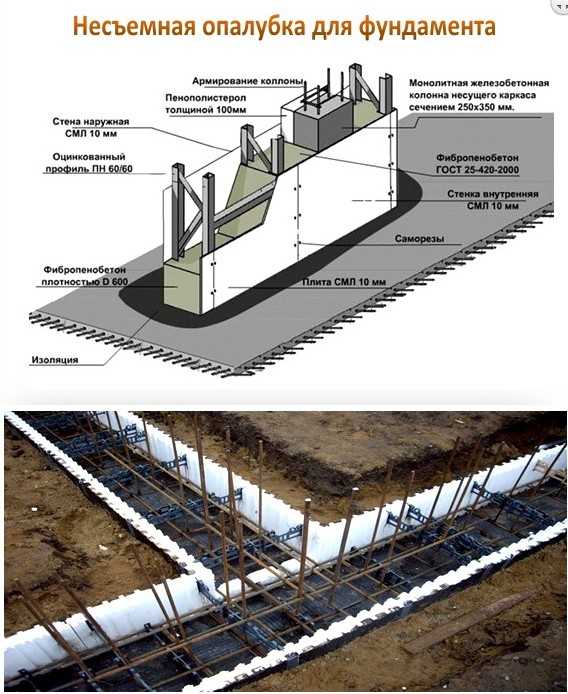

Несъемная опалубка

Основной характеристикой несъемной опалубки является то, что после застывания бетона она остается в фундаменте навсегда. Такая конструкция собирается из подручных материалов, из ДВП и ЦСП, монтаж гораздо быстрее и экономнее. Если надо увеличить прочность основания, применяются для опалубки такие материалы, как металлические полые трубы.

Из металла

Самый дорогой материал опалубки. Применяются листы стали толщиной в 2 мм. Такой вид опалубки подходит для оборудования ленточных и монолитных фундаментов. Арматура прибивается именно к листам, а сами листы выгибаются под форму основания из бетона. Главный минус этого материала – высокая стоимость.

Из пенополистирола

Блоки пенополистирола – это качественный и практичный выбор. Он прост в монтаже, принимает любую форму. Но материал имеет и ряд недостатков – довольно высокая цена и трудности в подборе элементов.

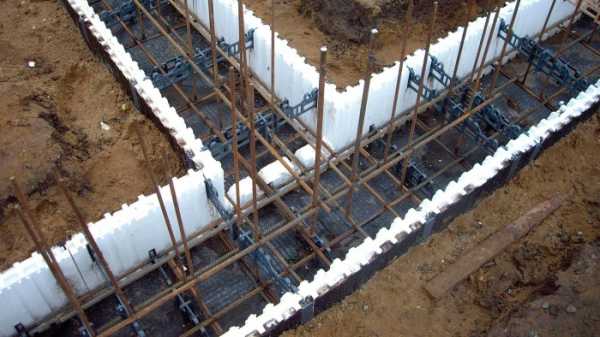

Несъемная опалубка из пенополистирола

Из железобетонных блоков

Дорогой вид опалубки – использование бетонных плит. При увеличении толщины опалубки можно сократить количество требующейся бетонной основы, что поможет сэкономить средства на строительстве без ухудшения качества постройки. Но в то же время из-за большого веса вам потребуется установка дополнительных подпорок, которые потребуют также определенных средств.

Как сделать опалубку своими руками?

Как сделать опалубку для фундамента своими руками? Существует несколько способов монтажа конструкции.

Первый способ

Несъемная опалубка для фундамента своими руками устанавливается по следующей инструкции:

• выкопайте траншею по размерам будущего фундамента, соответственно составленному проекту;
• между опалубкой и грунтом должна оставаться щель в 2 сантиметра для легкости в установке;
• после расклинки промежуток засыпается землей;
• нижний слой котлована засыпайте песком и щебнем, утрамбовывая каждый слой;
• установите на насыпь арматурную сетку для увеличения прочности;
• способы крепежа выберите самостоятельно, обращая внимание на особенности выбранного материала;
• залейте бетон и дайте ему застыть где-то 28 дней, после чего продолжайте строительство.

Опалубка для фундамента своими руками

Второй способ

Установка съемной опалубки совершается похожими действиями:

• монтируем закрепленную конструкцию к углу фундамента;
• заглушаем щитами;
• заливаем в укрепленную опалубку бетонный раствор;
• ожидаем затвердения;
• раскручиваем конструкцию;
• перемещаем и закрепляем ее в другом месте.

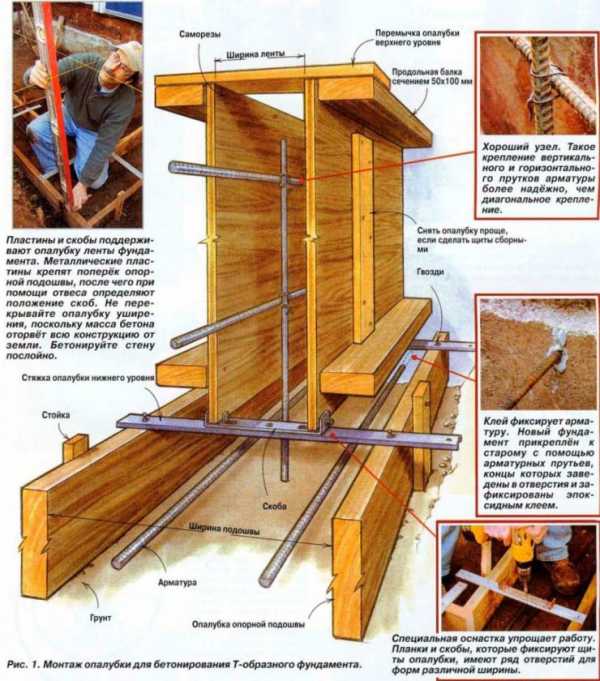

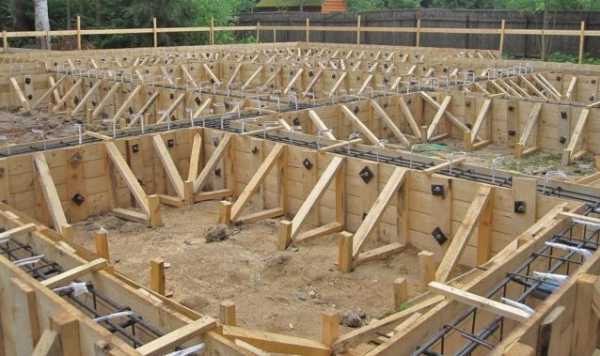

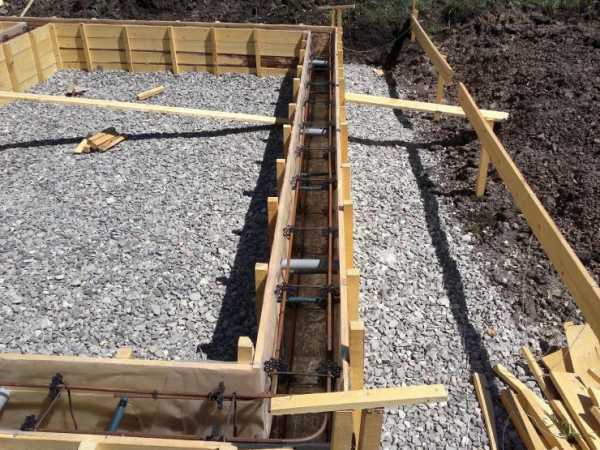

Упоры (распорки) и раскосы

Для того чтобы избежать разрушения опалубки под весом основы, ее стоит тщательно закрепить раскосами снаружи. Они должны стоять на расстоянии не более одного метра друг от друга. С двух сторон ставят упоры в углах, где идет самая большая нагрузка. Если высота щита более 2 метров, то стоит соорудить два уровня распорок. Стабилизация расстояния между двумя щитами проводится с использованием шпилек в 10 мм, гаек или металлических прокладок. Шпильки длиной 10-15 сантиметров.

Сборка конструкции производится в следующей последовательности:

• на щитах делаются отверстия;
• отрезок трубы монтируется между ними;

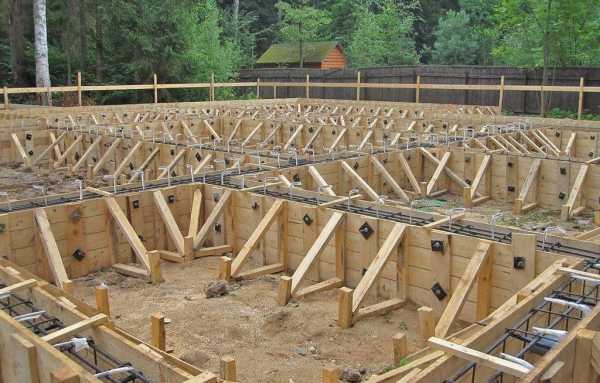

Распорки на опалубке для фундамента

• проводится шпилька;
• производится установка металлических пластин;
• гайки подтягиваются.

Во время снятия опалубки раскручиваются гайки и снимают шпильки, затем снимают щиты.

Сборка фундамента из полистирола своими руками

Опалубка из полистирола позволяет избежать сырости и утеплить конструкцию. Для начала проверьте поверхность фундамента, и при необходимости выровняйте его. Проводим разметку, выделяем углы и другие немаловажные элементы. По периметру постройки соединить блоки, особенно в углах. Проверить всю разметку и монтаж с помощью уровня. Далее, подходит этап установки арматуры и заливки бетона.

Как потратить меньше?

При монтаже опалубки реально неплохо сэкономить средства. Одним из способов является заливка опалубки в течение нескольких дней, особенно это актуально при большой глубине фундамента. Это никак не навредит прочности заливки. Разделить бетон можно по горизонтали и по вертикали.

Заливка слоями

Данный процесс важно рассчитывать по плану. Если глубина фундамента составляет 1,5 метра, заливку достаточно разделить на три этапа по 50 см. Следуйте такой инструкции:

• вяжите арматуру на весь объем опалубки;
• по высоте залейте бетон;

Заливка фундамента слоями

• через 7 часов снимите верхний слой цементного молочка на поверхности. Его стоит удалить, так как при застывании этот слой становится очень хрупким. После снятия поверхность станет шершавой, что увеличит сцепление со следующим слоем;
• через трое суток поднимите конструкцию и выставьте ее на уровень выше. Трубки оставляйте в бетоне;
• заново залейте выставленную опалубку.

Вертикальное деление

Разбивать план по вертикали – еще один способ заливки. Стыки должны быть размещены на определенном расстоянии во время деления фундамента на несколько частей. Стоит выполнить несколько действий:

• Сделайте опалубку в тех частях здания, где заканчивается устанавливаемая часть.
• Вяжете арматурный каркас.
• Прутья арматуры должны выходить за пределы на 50 диаметров.
• Залейте участок бетоном.
• Через 7 часов, снимите верхний слой по вертикали.
• Нанесите еще один слой.

Рекомендации

На нашем сайте вы найдете много полезных материалов:

• Как сделать гидроизоляцию погреба? Стоит учитывать, что гидроизоляция погребов – важный элемент обустройства заглубленных помещений. Главная задача – не допустить проникновение воды в подвал и обеспечить его сухость. Внимательно исследуйте глубину залегания вод и подберите нужный изолирующий материал. Правильный подход к делу поможет избежать проблем с хранением продуктов.

• Перед тем как сделать стяжку с керамзитом, изучите все тонкости самого керамзитового материала и технологию выполнения такой стяжки. Желательно прислушаться к советам профессионалов и залить бетонный слой толщиной 3 см. Тогда пол не потрескается и устранит все неровности.
• Как укрепить фундамент частного дома? Это весьма трудоемкий процесс, который зависит от множества факторов: какой тип дома (деревянный или каменный), какие грунты и т. д. Благодаря правильному подбору инструментов и материалов, вы сможете обеспечить себе надежное основание дома.
• Для ответа на вопрос можно ли строить баню из газобетона, сопоставьте все плюсы и минусы. Не забывайте учитывать и свойства газобетонных блоков: это экономно и быстро, но пребывание в бане будет некомфортным из-за не дышащих стен.
• Немаловажную роль в долговечности любого здания играет подушка для фундамента своими руками, главная цель которой – создание стабильной и ровной площадки для фундамента и обеспечение меньшей осадки. С правильной укладкой подушки конструкция прослужит сотни лет.
• Строительство домов на винтовых сваях – модная тенденция и показатель качества практичности проведения работ, их быстроты. Главное, перед началом таких мероприятий разработать правильный проект и обязательно учесть анализ грунта на участке.
• Часто задаются вопросом: «Чем обшить стены дома снаружи?» Существует большое разнообразие материалов и применяемых технологий, но обязательно помните, что наружная отделка должна хорошо проводить пар. Тогда влажность из дома будет выводиться естественным путем.

Итоги

Установка опалубки – процесс, который требует особой внимательности, ведь от этого зависит дальнейшее строительство, прочность и надежность фундамента. Если вы будете следовать описанным в материале советам, то заложенный фундамент прослужит вам не один десяток лет.

pobetony.expert

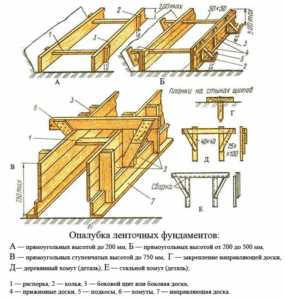

Опалубка для ленточного фундамента своими руками + фото

Создание ленточного фундамента для дома практически никогда не обходится без опалубки. Она придает форму бетонной конструкции, предотвращает отток воды из бетона, делает поверхность ленты гладкой, чтобы можно было легко сделать гидроизоляцию и теплоизоляцию. Как делается опалубка для ленточного фундамента своими руками?

Требования

Опалубка должна создавать оптимальный режим температуры и влажности, при котором бетон хорошо застынет и наберет максимальную прочность. Важное требование — химическая нейтральность используемых материалов. Они не должны вступать в реакцию с бетоном.

Если опалубка съемная, ее должно быть легко снять, не повредив при этом бетонную конструкцию.

Виды опалубки

Опалубка под ленточный фундамент может быть

• съемной,
• несъемной,
• комбинированной.

Также иногда допускается литье бетона прямо в траншею без формы.

Съемная

Съемная опалубка изготавливается из досок или фанеры и других щитовых материалов: древесно-стружечных или древесно-волокнистых плит. Самый дешевый материал — дерево. Можно применять и горбыль, но он должен быть обрезным (кромленым), чтобы доски плотно состыковывались между собой. Можно также купить или арендовать готовый набор сборных металлических, пластиковых или деревянных щитов. Пластиковые ли металлические щиты позволяют сделать поверхность бетона очень гладкой или, наоборот, текстурной.

Несъемная

Несъемная опалубка чаще всего делается из экструдированного пенополистирола (ЭППС). Выглядит она, как на фото.

Для более прочного соединения листы скрепляют пластиковыми стяжками. Одновременно такая форма выполняет роль утеплителя.

Важно! ЭППС боится ультрафиолета, поэтому на время застывания бетона нужно затенить фундамент.

Собрать ее можно самостоятельно из листов пенополистирола, а можно купить готовый комплект. Он может быть типовым или разборным для нетиповых зданий. Плюсы несъемного варианта — точное соблюдение геометрии и высокая скорость работы. Минус — сложно равномерно бетонировать фундамент

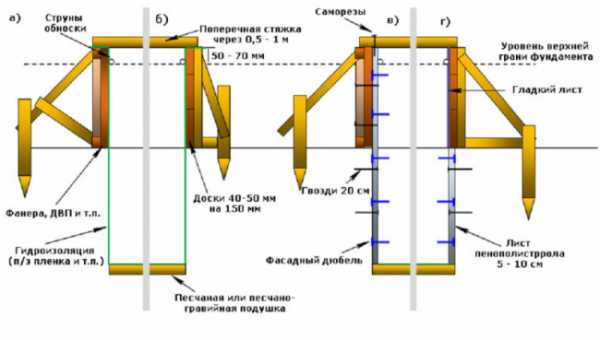

Съемно-несъемная (комбинированная)

Это комбинация съемной и несъемной опалубки. Используется такая конструкция на сыпучих грунтах. Она состоит из двух слоев: внутреннего из экструдированного пенополистирола и внешнего — обычной съемной палубы из досок.

К грунту ЭППС крепят на гвозди длиной 20 см, к дереву — на саморезы. У такого варианта есть свои плюсы:

• сразу же есть теплоизоляция с боков и с подошвы фундамента,
• получается гладкая поверхность, по которой грунт будут скользить при движении.

Такую опалубку можно сделать с утеплителем только в подземной части или на всю глубину.

Если блоки ЭППС устанавливают на всю глубину, их ставят прямо в траншею, перед этим в них вставляют дюбели, чтобы ЭППС надежно прикрепился к бетону. В верхней части, выступающей из траншеи, устанавливается опалубка из фанерных щитов, которые закрепляются с помощью раскосов и кольев. Перед установкой блоков ЭППС траншею выстилают пленкой. ЭППС крепят к стенкам траншеи и деревянным щитам с помощью гвоздей длиной 20 см.

Если ЭППС устанавливают только в подземной части, в верхней части делают деревянную опалубку, в которую вставляют металлические или пластиковые листы, чтобы получить гладкую поверхность цоколя.

Бетонная подготовка

Бетонная подготовка (подбетонка) — это тонкий слой бетона, который формирует дно опалубки. Он несет гидроизолирующую функцию, не дает цементному молочку уходить в землю. Однако устройство подбетонки необязательно. Делают и опалубку без бетонной подготовки, особенно в частном строительстве. В этом случае необходимо насыпать песчаную подушку и хорошо ее уплотнить. Внутрь опалубки стелют полиэтилен или рубероид. На дно гидроизоляцию необходимо постелить в несколько слоев, к стенка ее прикрепляют степлером.

Чтобы сделать опалубку с бетонной подготовкой, траншею расширяют, а стенки ее делают в виде откосов. В этом случае щиты из досок или фанеры устанавливают на всю глубину траншеи и прикрепляют их к каркасу из бруса.

Щиты стягивают металлической шпилькой, вставленной в трубку, чтобы ее можно было извлечь. На концах шпильки устанавливают деревянные бруски и гайки. Такие стяжки делают на расстоянии 0,5 м. Также опалубку укрепляют подкосами и кольями. Если опалубку ставят на бетонную подготовку, то в последней делают анкеры. Также такую опалубку можно делать и без бетонной подготовки, например, на сыпучем грунте.

Подготовительные работы

Перед тем как сделать опалубку для ленточного фундамента, необходимо подготовить участок. Для этого его очищают от мусора, деревьев, снимают плодородный слой, выравнивают. После этого на площадку переносят размеры будущего здания. Аккуратно выполнить разметку очень важно.

Далее для ленточного фундамента выкапывают траншеи, глубина которых зависит от типа основания: 50- 70 см для мелкозаглубленного и ниже глубины промерзания для заглубленного. Также существует незаглубленный тип ленточного фундамента. Обычно траншею копают на 10 см шире фундаментной ленты. Дно траншеи должно быть ровным, этот момент контролируют по уровню или по натянутым при разметке веревкам.

В траншее делают песчаную или песчано- гравийную подушку. Для этого на дно насыпают слой песка, его смачивают и тщательно утрамбовывают. Если почва пылеватая, перед засыпкой песка на дно траншеи кладут геотекстиль. Также подушку делают двухслойной: 20 см песка и 20 см мелкого щебня. После этих подготовительных работ можно собирать форму для фундамента.

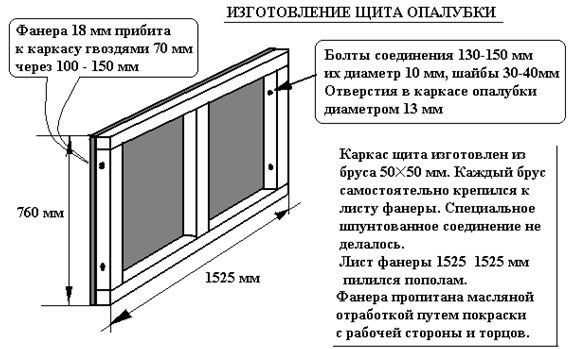

Изготовление съемной опалубки

Нагрузка, то есть давление бетона на опалубку, зависит прежде всего от высоты ленты. Чем она больше, тем больше нагрузка на опалубку и тем прочнее она должна быть.

Чаще всего берут доски толщиной 25- 50 мм и шириной 10 см и больше, чем шире доска, тем проще собирать конструкцию. Собранные из досок щиты устанавливают в траншею с помощью колышков, укрепляют подкосами. Подкосы делают из бруска толщиной не менее 5 см и располагают на расстоянии 0,5 м. Также можно использовать щитовые материалы:

• ОСП,
• ДВП,
• ДСП,
• фанеру.

Соединяют доски или щиты саморезами или гвоздями.

Шиты из фанеры устанавливают на края траншеи, укрепляются раскосам к кольям, установленным на расстоянии 1 м от края траншеи. Между раскосами должно быть не более метра. В верхней части палуба скрепляется деревянными перемычками на расстоянии 0,5-1 м. Внутри форму выстилают полиэтиленом или другой гидроизоляцией, которая должна полностью покрывать щиты и загибаться наружу. Полиэтилен фиксируют мебельным степлером.

Можно использовать как новые, так и бывшие в употреблении доски. Важно, чтобы они были без трещин, также необходимо вытащить из них все гвозди. Желательно использовать доски из хвойных пород дерева, они должны быть достаточно влажными (не меньше 22%).

Важно! После сборки опалубки необходимо проверить ее прочность. Она должна выдерживать толчки, удары ногами. Не бойтесь сломать доски: лучше, если вы найдете слабое место на этапе проверки, чем если оно само обнаружит себя во время заливки бетона.

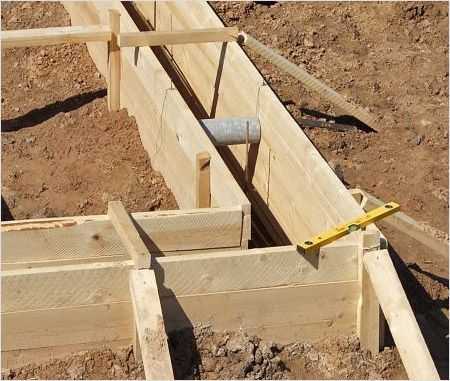

Сразу же нужно предусмотреть каналы для труб и других коммуникаций. Для этого в щитах сверлят отверстия нужного диаметра и вставляют в них трубы.

Опалубка должна быть немного выше уровня бетона, который на досках отмечают с помощью шнура. Можно делать опалубку вровень с бетоном, но это сложнее для непрофессионалов.

Важно контролировать то, насколько ровно установлены щиты. Особенно это касается надземной (цокольной) части фундамента. Стенки должны быть строго вертикальны, а верхние края выставлены в одной горизонтальной плоскости.

Демонтаж

Важный вопрос, который волнует строителей — когда снимать опалубку? Если сделать это слишком рано, фундамент может быть поврежден, если слишком поздно — сцепление досок с бетоном будет слишком сильным, кроме того, при высыхании дерево будет сжиматься и создавать напряжения.

В зависимости от температуры воздуха и времени года, опалубку снимают через 2- 15 дней, когда бетон затвердеет. Чем ниже температура, тем больше времени необходимо подождать. Опалубку можно снимать, когда между ней и бетоном появятся щели. Доски можно использовать повторно, для этого опалубку выстилают полиэтиленом или обрабатывают маслом или известковым молочком. Снимают доски с ленточного фундамента аккуратно, не допуская ударов по нему.

Правильно сделанная опалубка предотвращает многие проблемы при заливке и дальнейшей эксплуатации ленточного фундамента. Поэтому необходимо ответственно подойти к этой задаче и соблюдать технологию.

bouw.ru

73 фото, чертежи и схемы установки

Надежное основания для любой постройки обеспечивает хороший фундамент. Перед заливкой бетонного раствора необходимо сделать правильную опалубку, которая придает нужную форму будущему строению.

Перед тем как приступить к рабочему процессу, рекомендуется ознакомиться с возможными вариантами сборных конструкций.

Для каждой разновидности бетона разработана специальная технология изготовления удерживающего каркаса.

В нашем материале представлена подробная инструкция, которая позволяет сделать опалубку для фундамента своими руками.

Какие материалы необходимо использовать?

На сегодняшний день, опалубка может быть выполнена из любого вида материалов. Для этого используют:

• металл;
• железобетон;
• полистирольные блоки;
• деревянные доски.

Железный каркас считается универсальным вариантном. Его ширина регулируется благодаря специальным прутьям по всему периметру. Для этого понадобятся металлические листы, толщина которых не должна превышать 3 мм.

Этот материал часто используют для создания опалубки ленточного фундамента. Для увеличения жесткости, рекомендуется приварить металлические прутья к железным листам. Главное преимущества материала, заключается в его хорошей гибкости.

Он отлично гнется в любую сторону, тем самым позволяет корректировать мелкие недостатки в процессе заливки опалубки.

Еще одним положительным качеством является простота сборки. Металлические пластины отлично держат заданную форму. Единственным недостатком этой конструкции считается её высокая цена.

Железобетонная опалубка также относится к дорогостоящим видам каркаса. Как правило, она состоит из двух бетонных плит.

В зависимости от толщины стен будущего дома устанавливается необходимое расстояние между железобетонной конструкцией. Далее её заливают жидким бетонным раствором и оставляют до полного высыхания.

Основным недостатком такой опалубки является большой вес бетонных плит и сложные монтажные работы. Выполнять изготовление такого каркаса должны профессиональные мастера. Неправильно установленные элементы могут сократить эксплуатационный срок здания.

Полистирольная опалубка в последнее время пользуется огромной популярностью среди строительных фирм. Несмотря на облегченный вес полистирола из него получается прочное основание.

Деревянные доски довольно часто используют в домашних условиях. Благодаря им опалубка под фундамент, равномерно пропитывается бетонным раствором. Доски позволяют увеличить высоту конструкции путем дополнительной фиксации.

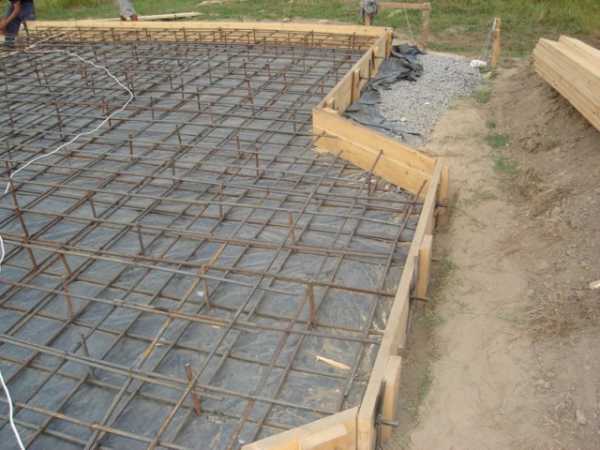

Съёмная деревянная опалубка своими руками

Как сделать опалубку самостоятельно? Для этого понадобятся качественны доски, которые способны выдержать давление бетонной смеси. Металлические прутья обеспечат максимальную устойчивость опалубке.

Весь процесс изготовления состоит из нескольких манипуляций, которые помогают установить качественную конструкцию. На фото опалубки для фундамента запечатлена подробная инструкция для выполнения работы.

Последовательность действий

Здесь главное соблюдать все по очередность действий:

Первым делом необходимо вырыть яму в соответствии с вашим проектом будущей постройки.

Между деревянной опалубкой и землей, необходимо оставить немного свободного места. Это позволит аккуратно убрать деревянный каркас после высыхания бетонного основания.

Дно конструкции рекомендуется укрепить смесью песка и мелкой щебенки.

После этого можно заниматься креплением дополнительных опорных брусьев, которые обеспечат необходимый угол наклона. Такую методику используют при строительстве домов на неровной поверхности.

Завершающим действием будет заливка бетонной смеси. Опытные профессионалы рекомендуют оставить опалубку на 5 недель до полного высыхания раствора.

Фото опалубки для фундамент

landshaftportal.ru

как правильно сделать, виды, материалы и расчет

Основной этап строительства фундаментного основания любого типа – обустройство опалубки. Опалубка для фундамента – прочная опорно-щитовая конструкция, придающая изделиям из бетона или железобетона требуемую форму.

Щитовая основа может быть изготовлена из пластика, металла, фанеры или доски. При правильном подходе ее установку, фиксацию и демонтаж сможет выполнить даже частный застройщик.

Содержание статьи

Зачем нужна опалубка и её виды

Основная задача конструкции – обеспечение прочности готового строения. Кроме того, опалубка под фундамент отвечает следующим требованиям:

• распределяет давление бетона по всему периметру основания;
• сохраняет требуемую форму при заливке фундамента;
• быстро и легко возводится, обеспечивает надежную герметизацию будущей конструкции фундамента.

Для возведения используются практичные и надежные материалы, обеспечивающие дополнительную прочность и стойкость основания.

Различают два основных типа опалубки: несъемная и разборная (съемная).

Съемная опалубка используется при строительстве основания, требующего декоративной облицовки. Подобный каркас полностью демонтируется после полного застывания бетонной смеси. Основное преимущество конструкции – возможность ее многоразового использования для возведения фундаментов различных типов.

Несъемная опалубка становится основной частью бетонного основания. Кроме того, она улучшает тепло- и звукоизоляционные характеристики фундамента. Для обустройства используются плиты из пенополистирола и пустотелые блоки из бетона. Подобные материалы позволяют создавать фундамент подходящего размера и конфигурации. Такой каркас удобен и прост в установке, не требует использования защитных элементов – опор и распорок.

Материалы для создания несъемной опалубки

Устройство неразборной опалубки выполняется из следующих материалов: дерева, металла, железобетона и пенополистирольных плит.

Из дерева

Деревянная опалубка – самый доступный вариант, не требующий привлечения дорогостоящего монтажного оборудования. Для ее изготовления используется фанера в листах и обрезная доска. Единственным недостатком является необходимость применения вспомогательных фиксирующих элементов для усиления готовой конструкции.

Из металла

Самый долговечный и надежный вариант, для возведения которого используются листы стали толщиной до 2 мм. К преимуществам конструкции можно отнести следующее:

• позволяет возводить основание различной сложности и конфигурации благодаря гибкости металла;
• обеспечивает надежную гидроизоляционную защиту фундамента;
• подходит для возведения фундаментов ленточного и монолитного типа;
• позволяет выполнить декоративную отделку основания, возвышенного над землей.

Основными недостатками конструкции является высокая цена и сложность проведения монтажных работ.

Из железобетона

Дорогостоящий и трудоемкий вариант, для изготовления которого используются железобетонные плиты.

Существенные преимущества конструкции: возможность сокращения расхода бетонной смеси, повышенная прочность и долговечность.

К недостаткам можно отнести: большой вес и габариты плит, необходимость использования специализированного оборудования и дополнительных фиксирующих элементов для монтажа.

Из пенополистирола

Самый надежный и востребованный вариант возведения опалубки. Пенополистирол имеет следующие преимущества:

• небольшой вес;
• доступность монтажа;
• разнообразие форм;
• высокие гидро- и теплоизоляционные характеристики.

А вот основным недостатком материала является высокая цена.

Материалы для возведения разборной опалубки

Разборная опалубка бывает деревянной и металлической. Для изготовления деревянной конструкции используется ламинированная фанера и деревянные доски. Предпочтительно использовать изделия из ели, сосны, липы и осины.

Щиты для опалубки должны отвечать основным требованиям: быть прочными, износостойкими и устойчивыми к негативному воздействию влаги. Для возведения деревянного каркаса не требуется специализированное оборудование, а все работы можно выполнить самостоятельно.

Металлическая конструкция производится из пластин с полированной поверхностью. Подобный каркас подходит для возведения фундаментов частных домов. Металлическая основа обеспечивает надежную защиту от протекания бетонной смеси на стыках пластин.

К преимуществам можно отнести: небольшие расходы на возведение, доступность и высокие эксплуатационные характеристики материала. Недостатками являются: сложность установки и необходимость привлечения специализированного оборудования.

Как рассчитать конструкцию опалубки

Для проведения расчетов учитывается тип выбранного материала под опалубку вокруг дома. Пример приведен для расчета деревянной конструкции.

Для работ используется стандартная доска длиной 600 см, шириной – от 10 до 15 см, толщиной – 2,5 см.

Периметр (П) будущего основания делится на длину (Д) одной доски, высота фундамента (В) делится на ширину доски (Ш), а полученные значения умножаются между собой для определения требуемого количества материала (М).

Например, П – 1500 см, Д – 600 см, высота – 35 см, ширина – 10 см.

М = П/Д × В/Ш = 1500/600 × 35/10 = 8,75 досок.

Один куб пиломатериала включает от 40 до 65 досок. К стоимости материала на опалубку следует добавить стоимость расходных крепежных элементов – гвоздей, скоб, распорок и арматурных прутьев.

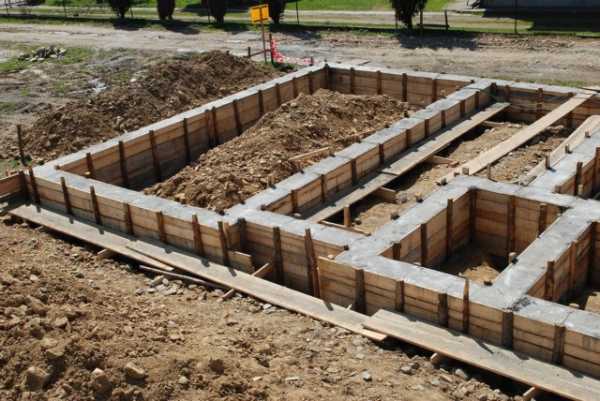

Строительство опалубки на примере ленточного фундамента

Чтобы сделать опалубку для ленточного фундамента нужно следовать инструкции ниже.

Проведение земляных работ

После составления рабочего проекта и подсчета требуемого количества материала готовится земляная траншея.

Важно! Для упрощения монтажа между стенками конструкции и траншеи необходимо сделать технологический зазор в 2,5 см.

На дно укладывается подушка из песка и мелкого щебня для снижения расхода бетонной смеси. Далее выполняется армирование основания арматурными прутьями.

Сборка элементов конструкции

Следующий этап – установка опалубки для ленточного фундамента из выбранного материала с дополнительным армированием конструкции.

После завершения подготовительных работ выполняется заливка каркаса бетонной смесью по уровню. И если технология заливки была соблюдена, через месяц можно приступать к основным строительным работам.

Для заливки фундамента используется бетон М 150 и 200, при высоком УГВ (уровне грунтовых вод) рекомендуется выбирать бетон М 300 и 350.

Для создания деревянного каркаса используются доски толщиной от 25 до 45 мм произвольной ширины. Чем больше ширина доски, тем прочнее и надежнее готовая опалубка.

Из подготовленного материала собирается щит высотой, равной высоте основания.

Отдельные части щита фиксируются между собой брусками на саморезы, шляпки при этом должны располагаться с внутренней стороны. Щели и пустоты забиваются деревянными рейками по размеру готового щита.

Сборка опалубки для монолитной плиты

Устройство монолитного фундамента предусматривает заливку бетона в горизонтальную конструкцию опалубки. Для ее возведения используются деревянные доски и влагостойкие фанерные листы.

Для самостоятельного изготовления конструкции лучше выбирать фанерные листы толщиной до 22 мм или обрезные доски толщиной от 22 до 36 мм.

Монтаж опалубки для монолитного фундамента выполняется по следующей схеме:

1. Установка вертикальных опор – телескопических ножек из металла или деревянных бревен диаметром до 12 см. Расстояние между опорами составляет 100 см, расстояние от стоек до стены – 22 см.
2. Монтаж фиксирующих ригелей на опоры, чтобы обеспечить дополнительное укрепление опалубки. Для этого можно использовать швеллеры, продольные брусья или двутавровые балки.
3. Монтаж каркаса в горизонтальном положении на установленные ригели, при этом его размеры должны соответствовать размерам будущего фундамента.
4. Регулировка опор по высоте и установка вертикальных элементов конструкции.
5. Проверка горизонтальности расположения установленной опалубки нивелиром.

В некоторых случаях поверхность каркаса застилается пленкой для создания гидроизоляционного слоя. Это обеспечит легкий демонтаж опалубки и ровную поверхность бетонного основания.

При монтаже рекомендуется отдавать предпочтение телескопическим опорам, которые отличаются надежностью, прочностью и износостойкостью. Каждый из таких элементов способен выдерживать вес до 2000 кг.

Нарушение технологии монтажа опалубки для ленточных или монолитных оснований может иметь негативные последствия, с которыми придется столкнуться владельцу здания. Спустя год после ввода в эксплуатацию могут появиться первые трещины и разломы на несущих стенах, внутренних перегородках и фундаменте, что приведет к усадке и деформации всей конструкции здания.

Многие специалисты рекомендуют доверить возведение опалубки для фундамента профессиональным строителям, которые способны на практике реализовать любой технически сложный проект. Но это не значит, что частный застройщик не сможет участвовать в строительном процессе. Главное в этом вопросе – соблюдение всех установленных правил и рекомендаций.

sdelatbanyu.ru

Технология опалубки для ленточного фундамента своими руками

Для сокращения бюджета строительства индивидуальными застройщиками применяется опалубка, изготовленная своими руками для ленточного фундамента. Материалами обычно являются 12 мм ОСБ-3, многослойная фанера от 12 мм, обрезная доска 40 мм (реже 25 мм доска для лент высотой 20 – 40 см). Несмотря на простую конструкцию щитов, существуют секреты экономичного кроя, технологии сборки.

Изготовление дощатой опалубки

Даже при использовании листовых материалов в перегородках, обрешетках кровли, доски все равно будут востребованы после распалубки домашним мастером. Поэтому дощатая опалубка в 100% случаев экономически оправдана для ленточного фундамента. Из пиломатериала не составит труда сколотить, соединить саморезами палубы своими руками, чтобы разобрать их позже.

Вначале следует учесть горизонтальные, вертикальные нагрузки, испытываемые опалубкой. Например, при подаче бетононасосом раствор давит с усилием 800 кг/м², прямая выгрузка из миксера оказывает на единицу площади давление 600 кг. Из бытовой бетономешалки, лотка, используемого для распределения бетона внутри палуб из миксера давление меньше – 400 кг.

В некоторых случаях по опалубкам ходят рабочие, проезжают по трапам тачки. Давление достигает 2,5 т/м², поэтому рекомендуется применять обрезную доску толщиной от 4 см. интервал между стойками, укосинами выбирают в зависимости от высоты палуб. Самыми экономичными схемами являются:

• 0,4 м – при высоте от 1,4 м
• 0,5 м – для лент до 0,8 м
• 0,6 м – при высоте до 0,6 м
• 0,7 м – для МЗЛФ 0,4 м

Внимание: Для НЗЛФ более дешевым вариантом будет 25 мм доска с шагом стоек 0,6 – 0,8 м (высота 0,5 – 0,2 м, соответственно).

Палубы

Опалубка состоит из щитов, положение в пространстве которых фиксируется дополнительными элементами. Палубы сколачивают из нарезанных в размер досок, соединенных доской либо бруском. Вертикальные бруски должны отстоять от края на 10 – 20 см, чтобы при стыковке палуб можно было использовать доски.

Внутренняя сторона оборачивается своими руками полиэтиленом, предотвращающим обезвоживание бетона, протечки цементного молочка. Кроме того, сняв после распалубки ленточного фундамента полиэтилен, владелец получает чистые доски для повторного использования.

Внимание: Несмотря на то, что щиты опираются на подбетонку, переносить их по стройплощадке, монтировать по месту гораздо удобнее, если длина палуб не превышает 3 м.

Дополнительные элементы

Опалубка обязана иметь пространственную жесткость, поэтому существуют разнообразные элементы для фиксации:

• стойки – используются редко, поскольку заглубить их в подбетонку невозможно без закладных пробок в бетоне, на которые расходуется слишком много времени
• направляющая доска – так же практически не применяется, имеет колышки с одной стороны для фиксации в грунте, выставления горизонтального уровня
• П-образные стойки – размер между вертикальными досками равен ширине ленты + толщине обоих щитов, надеваются на палубы сверху для фиксации внутреннего размера

• Н-образные стойки – созданы для поддержки нижней палубы висячего ростверка

• колышки – длина произвольная, заостряются в нижней части
• горизонтальные упоры – внутри опалубки для выставления ширины ленты, снаружи между колышками, нижним бортом щитов

• укосины – располагаются наклонно, упираются в колышек, верхний край щита
• стяжки – прутки с резьбой, проходящие сквозь палубы, стягивающиеся гайками снаружи, чтобы извлечь шпильки из застывшего бетона внутри опалубки на них надеваются пластиковые трубки, остающиеся вмурованными в фундамент, являющиеся расходным материалом

Таким образом для фиксации палуб ленточного фундамента используются треугольные конструкции из доборных элементов снаружи, распоры, шпильки внутри. Для обеспечения жесткости укосины, нижние горизонтальные упоры должны упираться в брус, которым скрепляются доски щитов. Поэтому их рекомендуется устанавливать не реже 60 см.

Внимание: При креплении пиломатериалов между содой одним гвоздем, саморезом соединение получает одну степень подвижности. Поэтому рекомендуется использовать два метиза в оном стыке для абсолютной жесткости конструкции.

Согласно требованиям СП допустимая погрешность на этапе котлована составляет 1 см. В щитах не допускаются щели крупнее 0,5 мм, несмотря на обработку полиэтиленом. Земляная опалубка, используемая частными застройщиками и, даже, получившая название щелевого фундамента, не удовлетворяет требованиям СП:

• отсутствует доступ для гидроизоляции бетонных конструкций по бокам
• внутри непучинистых грунтов борта траншеи неизбежно имеют уклон для предотвращения осыпания, расходуется больше бетона при заливке
• в пучинистых грунтах борта прямые, зато силы пучения максимальные, что актуально для неровных поверхностей бетона, на который действуют выдергивающие нагрузки
• невозможно уложить пристенный дренаж, необходимый для отвода верховодки от подошвы МЗЛФ

Внимание: Ресурс щелевого фундамента значительно ниже, чем у МЗЛФ, залитого в щитовую опалубку без нарушения технологий, имеющего гидроизоляцию, дренаж, утепление наружной грани. Кроме того, пазухи траншей засыпаются ПГС, песком, которые так же снижают силы пучения, поскольку являются демпферным слоем.

Изготовление щитов из фанеры, ОСБ

Опалубка из крупноформатных листовых материалов для ленточного фундамента сооружается значительно своими руками легче, быстрее, чем из досок. Однако следует учесть нюансы материалов:

• плиты ОСБ, фанеру можно использовать в кровлях, перегородках, черновых полах на этапе отделки
• покупка полиэтилена для укрывания внутренней поверхности щитов обойдется дешевле, чем влагостойкая, бакелитовая, ламинированная фанера
• следует выбирать ОСБ-4, в крайнем случае ОСБ-3 максимальной механической прочности, не склонных к расслаиванию при вкручивании саморезов
• при высоте палуб от 50 см стягивать щиты лучше шпильками, а не деревянными перемычками
• высота щитов должна превышать размер ленты на 5 – 7 см, при использовании шпилек 10 – 15 см
• размеры плит, листов следует выбирать с учетом высоты МЗЛФ, чтобы сократить отходы кроя

Внимание: Листовые материалы не являются конструкционными, так как не обладают самонесущей способностью. Поэтому опалубка должна иметь жесткие каркасы из бруска по периметру для сохранения геометрии при подаче бетононасосом раствора, виброуплотнении.

Технология изготовления палуб ленточного фундамента из листовых материалов своими руками следующая:

• монтаж каркасов – рамки из бруска высотой на 10 см больше высоты ленты, шириной в пределах 3 м, чтобы облегчить монтаж, снизить парусность конструкции
• обшивка ОСБ, фанерой – листовые материалы раскраиваются, крепятся саморезами к каркасу изнутри

Для усиления конструкции могут использоваться ребра жесткости, диагональные перемычки. Между собой палубы стыкуются досками, накладываемыми на бруски по торцам щитов. Это обеспечит идеальную плоскостность внутренних поверхностей.

Дополнительные элементы полностью идентичны предыдущему случаю. Снаружи щиты подпираются укосинами, нижними горизонтальными планками, колышками. При использовании П-образных стяжек расходуется больше материала. Их невозможно вбить в подбетонку, которая заливается шире ленты, не обеспечивается фиксация щитов по горизонтали.

Внимание: Головки метизов следует располагать внутри фундаментных конструкций, чтобы не возникало проблем при распалубке.

Не рекомендуется стыковать фанерные щиты в углах друг к другу изнутри, лучше использовать бруски, через которые проходят саморезы. Для набирающего прочность бетона достаточно незначительных механических повреждений, чтобы произошло расслаивание, отрыв отдельного участка.

Недостатки пенополистирольной опалубки для фундамента

Заявленная в качестве альтернативы классическим деревянным щитам опалубка из экструдированного пенополистирола имеет серьезные недостатки:

• боковые поверхности ленточного фундамента остаются без гидроизоляционного слоя
• наблюдается перерасход не дешевого утеплителя, поскольку при наружном утеплении МЗЛФ внутри он не нужен
• при разгрузке, крое, складировании, прочих работах с пенополистиролом крошка разносится по участку, проникает к соседям
• осложняется монтаж арматуры, так как каркасы уложить внутрь невозможно (мешают перемычки), вязка хомутов/стержней своими руками внутри палуб вызывает дополнительные трудозатраты

Внимание: Производители полистирольной опалубки запрещают укладку смеси бетононасосом, уплотнение ее вибратором. Этот материал не обладает достаточной жесткостью, чтобы выдержать нагрузки от массы бетона. Заполнение внутреннего пространства ведрами с трамбовкой арматурными стержнями не эффективно уже при объемах 3 куба.

Как утеплить опалубку?

Несмотря на вышеуказанные сложности, заложить утеплитель перед бетонированием все же возможно. Однако в этом случае наружная грань ленты по прежнему остается без гидроизоляционного покрытия. Однако технология востребована индивидуальными застройщиками, производится следующими операциями:

• для ленточного фундамента выставляется классическая съемная щитовая опалубка, наружные борта которой смещают наружу на толщину теплоизолятора (обычно 5 – 8 см)
• изнутри вплотную к этому щиту своими руками устанавливают пенополистирол
• для обеспечения жесткой связи с материалом фундамента в плиты закладывают дюбели с зонтичными широкими шляпками

Внимание: Шляпки дюбелей должны быть снаружи, цилиндрическая часть проходит утеплитель насквозь, вмуровывается в бетон, обеспечивая надежное крепление без дополнительных затрат на клеевой раствор.

Для зданий с временным включением обогрева или без отопления утеплитель устанавливается вдоль внутреннего щита. Это обусловлено необходимостью сохранения тепла недр внутри конструкции фундамента. Дополнительно теплоизоляция укладывается по всему периметру постройки, подошвой ленты МЗЛФ.

Таким образом, опалубка может сооружаться для ленточного фундамента из листовых материалов или досок. Очень важно зафиксировать палубы вертикально, исключить горизонтальное смещение. При необходимости можно заложить утеплитель снаружи/изнутри в зависимости от эксплуатационных условий здания.

fundamentdomov.ru

Как сделать опалубку для фундамента своими руками?

Опалубка для фундамента своими руками

В 99% случаев сооружается опалубка фундамента индивидуальными застройщиками своими руками, независимо от его конструкции. Для плит, лент, ростверков сколачиваются щиты, сваи заливаются в съемные и несъемные трубчатые опалубки. Существуют полистирольные несъемные опалубки для МЗЛФ, утепленной плиты УШП.

Съемная опалубка

При бетонировании монолитных подземных конструкций опалубка необходима для формирования геометрии фундамента, обеспечения проектных размеров, пространственного положения отдельных элементов относительно друг друга. Съемные палубы удобны тем, что после распалубки их можно демонтировать на отдельные составляющие, использовать материалы повторно.

Например, доски пригодятся в стропильной системе, плиты ОСБ можно применить в перегородках, фанеру пустить на сплошную обрешетку кровли. Основными нюансами изготовления щитов для ростверков, лент являются:

• 6 м доски разрезаются пополам, крепятся к стойкам из бруска или доски
• для палуб из фанеры, ОСБ вначале сооружаются каркасы из бруса, которые обшиваются листовыми материалами для увеличения жесткости конструкции
• внутренняя поверхность щитов укрывается полимерной пленкой для сохранения материалов, предотвращения протечек цементного молочка

  Обработка внутренней поверхности опалубки полиэтиленом

Оптимальной считается длина щитов 3 м, так как при увеличении размера повышается парусность, двум рабочим неудобно монтировать тяжелые конструкции в пятне застройки.

Внимание: Ввиду значительных горизонтальных усилий на единицу площади палуб при виброуплотнении бетона, подаче его через шланг бетононасоса минимальной толщиной досок принята 2,5 – 4 см, фанеры – 1,2 см. При использовании ориентировано стружечной плиты рекомендуется применять модификации ОСБ-3 или ОСБ-4 толщиной от 1,5 см.

Щиты из досок

Бюджетным вариантом сооружения своими руками щитовой опалубки является использование досок. При выборе толщины доски следует учесть:

• для пиломатериала толщиной 25 мм потребуется чаще монтировать стойки, повысится расход бруска, однако эти доски чаще применяются в обрешетке после разборки палуб
• опалубка из 40 мм доски более надежна, но эти доски обычно применяют для чернового пола, поэтому вариант подойдет для проектов коттеджей с деревянными перекрытиями по балкам



  Дощатая опалубка своими руками

Оптимальное соотношение шага стоек, толщины пиломатериала в зависимости от высоты фундамента приведено в нижней таблице:

Зависимость толщины доски опалубки от шага стоек, размера МЗЛФ

Эти условия справедливы, как для укладки смеси из бетономешалки, так и из лотка миксера с учетом последующего уплотнения наконечником глубинного вибратора.

Внимание: Если наружное утепление ленты/ростверка производится на этапе заливки фундамента, лучше устанавливать листы пенополистирола внутри щитовой опалубки. Пенополистирольная опалубка разрушается при использовании вибратора, подаче смеси бетононасосом, миксером.

Палубы из листовых материалов

Дороже обходится опалубка фундамента из ориентированно-стружечной плиты и фанеры. Однако эти листовые материалы так же можно применять повторно на следующих этапах строительства. Технология изготовления палуб следующая:

• каркас из бруска – длина 3 м, высота в зависимости от размера ленты МЗЛФ, плавающей плиты или ростверка
• обшивка каркаса – крой фанеры или ОСБ в размер щита, крепление саморезами
• обшивка – пленка пристреливается на внутреннюю поверхность скобами



  Опалубка своими руками для фундамента из фанеры

Внимание: Бакелитовая, ламинированная фанера применяется в профессиональной многооборотной опалубке. Эти материалы экономически не выгодны для разового бетонирования индивидуальным застройщиком. Поэтому проще купить березовую фанеру, использующуюся в перегородках позже или влагостойкую, которая используется в сплошной обрешетке кровли.

Несъемная опалубка

Ввиду необходимости наружного утепления фундаментов для защиты бетонных конструкций от промерзания, ликвидации мостиков холода через пол по грунту была создана несъемная пенополистирольная опалубка. Однако она по умолчанию не экономична для застройщика:

• пенополистирол стоит дороже фанеры, досок
• с внутренней части он не нужен
• перемычки не позволяют уложить арматурные сетки, их приходится связывать внутри, что резко повышает трудозатраты



  Несъемная опалубка из полистирола

Существует несъемная опалубка для свайных фундаментов из стальных, асбоцементных, полимерных труб или свернутого в цилиндр рубероида. Реже эти же конструкции применяются для заливки столбчатых фундаментов.

Внимание: Земляная опалубка, используемая частниками, не удовлетворяет строительным нормативам, не позволяет гидроизолировать фундамент. Стены траншей по умолчанию не могут быть гладкими, повышается сцепление бетонной конструкции с грунтом, повышаются выдергивающие усилия от морозного вспучивания.

Полистирольная

В соответствии с требованиями ГОСТ Р 52085 любая опалубка должна рассчитываться на горизонтальные и вертикальные нагрузки. Поэтому рекламируемая несъемная опалубка из пенополистирола по умолчанию не соответствует этим требованиям. Производители указывают в документации, что использовать укладку бетонных смесей из миксеров, бетононасосов, уплотнение глубинными вибраторами запрещено.

По требованиям СП смесь должна укладываться слоями 40 – 60 см максимум, поэтому если фундаментная лента выше этого размера, придется:

• монтировать опалубку на эту высоту
• заливать бетон
• снова наращивать высоту



  Самодельная несъемная опалубка из пенополистирола не удовлетворяет нормативам СП

При этом технологический интервал между бетонированием не может превышать 2 часов. Заливка горизонтальными слоями категорически запрещена.

Поэтому для фундамента полистирольные блоки не пригодны, могут применяться исключительно для заливки стен, вместо виброуплотнения смесь трамбуется прутками арматуры. Исключением являются плиты УШП, толщина которых снижена до 15 см. В этом случае горизонтальное давление от бетона минимально, ветровые нагрузки практически отсутствуют.

Внимание: Для утепленных шведских плит используют L-образные модули, устанавливаемые по периметру фундамента. Для надежности их часто подпирают своими руками снаружи классической щитовой опалубкой с укосинами или стеновыми бетонными блоками.

Трубчатая

Ввиду того, что для буронабивных свай отверстия в земле изготавливаются буром (ручным или с мотоприводом), используется опалубка из труб:

• асбоцементных – повышают несущую способность, требуется защита в надземной части от намокания



  Несъемная опалубка для буровых свай из асбоцементной трубы

• полиэтиленовых – несъемная оболочка защищает бетонную конструкцию от влаги



  Несъемная опалубка из пластиковой трубы для буронабивной сваи

• ПВХ – имеют резьбовые соединения, позволяя снизить диаметр скважины

Асбоцементные и полиэтиленовые трубы стыкуются по длине муфтами, диаметр которых больше самих изделий. Поэтому скважину приходится делать большего диаметра, чем указано в проекте. Размер оснастки ручного инструмента ограничен 40 см, мотобура 50 см. поэтому могут возникнуть сложности – спецтехника обходится гораздо дороже этих способов.

Внимание: Бюджетным вариантом несъемной опалубки для буровых свай является рубероид или гидростеклизол. Рулонный материал отрезают по длине в размер глубины скважины, сворачивают в цилиндр, скрепляют края степлером. При большой длине могут использоваться проволочные сетки в качестве жесткого каркаса.

Самодельная опалубка для сваи из куска рубероида

Значительно реже трубчатая опалубка применяется при бетонировании столбчатых фундаментов. Принципиальная разница между этими конструкциями заключается в том, что сваи заливают в скважину, для столба откапывается шурф, используется подстилающий слой, гидроизоляция наружных граней, обратная засыпка нерудным материалом, утепление подошвы и кольцевой дренаж.

Опалубка для ленты и ростверка

При выборе ленточного фундамента используется щитовая опалубка, состоящая из элементов:

• боковые вертикальные палубы
• стяжки из шпилек, пропущенных внутри втулки
• распоры между щитами (только в отсутствие стяжек)
• стойки для фиксации дополнительных элементов
• упоры горизонтальные между колышком и нижним краем щита
• укосины – наклонный брусок между колышком, верхним бортом щита



  Конструкция опалубки для ленточного фундамента

Все элементы легко изготавливаются своими руками из пиломатериалов, фанеры, ОСБ. Стыковка в углах осуществляется бруском или саморезами в торец щита. При этом одна палуба всегда является закладной, другая накрывной.

Внимание: В ленты МЗЛФ арматура укладывается после монтажа щитов, ленты глубокого заложения вначале армируются, затем устанавливаются палубы.

Опалубка плавающей плиты

Щитовая съемная опалубка плитного фундамента является самым надежным вариантом. Ввиду незначительной высоты щиты сколачиваются своими руками из 1 – 3 досок. Реже застройщик использует полистирольные L-образные модули, утепляя торец плиты на этапе изготовления фундамента.

Опалубка плитного фундамента своими руками для напрягаемой арматуры

Самыми сложными вариантами являются чашеобразная и кессонная плиты, которые невозможно залить за один прием:

• кессонная конструкция – в шурфе под одной комнатой заливается плита на дно, затем монтируется щитовая опалубка (аналог заглубленного ленточного фундамента небольших размеров), на последнем этапе бетонируется плита на поверхности подо всем зданием
• чашеобразная плита – при армировании монтируются вертикальные прутки для цокольной части, заливается классическая плита, после набора 50% прочности монтируется опалубка МЗЛФ на плите, доливаются балки цоколя

Внимание: Последнюю конструкцию часто называют «плитой с ростверком», что не является правильным. Ростверки всегда имеют зазор с грунтом, состоят из висячих балок на нескольких опорах.

Опалубка столбчатого и свайного фундамента

Для столбчатого фундамента могут использоваться щиты, расположенные вертикально. Для заливки уширения пяты применяются 4 доски. Однако максимальной прочностью обладают монолитные конструкции. Поэтому короб для столба монтируется на доски, закрепленные на нижних щитах, использующихся для плиты уширения.

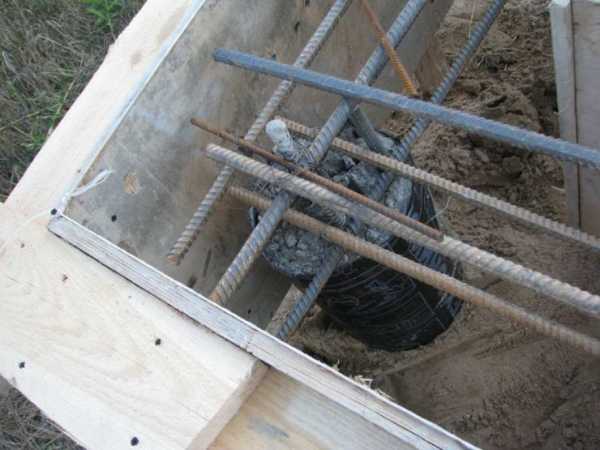

Самодельная опалубка столбчатого фундамента

Несъемная опалубка бурового свайного фундамента была рассмотрена выше. Это простейшие конструкции, которые не сложно изготовить своими руками.

Таким образом, для любого типа фундамента опалубка легко конструируется своими руками из труб, пиломатериалов, плит ОСБ, листов фанеры. При натяжении пленки на внутреннюю грань палубы материалы применяются повторно, позволяя снизить бюджет строительства.

fundamentdomov.ru

Опалубка для фундамента

Профессиональный подход при обустройстве фундамента учитывает все составляющие процесса. Заливке ленточного фундамента предшествует монтаж опалубки. От качества выполнения работ во многом зависит дальнейший ход строительства. Как поставить опалубку под фундамент, рассмотрим подробно.

Функции опалубки

Любая бетонная опора нуждается в предварительной подготовке каркаса. Конструкции бывают временными или постоянными, для их изготовления чаще всего применяют древесину, реже встречается опалубка для ленточного фундамента из металла, железобетона, полимеров и пенополистирола. Независимо от применяемого материала, к конструкции предъявляется ряд требований:

• Создавать и надежно удерживать форму ленточного основания.
• Внутренняя поверхность должна быть гладкой, это сократит объем отделочных работ участка фундамента над землей.
• Выдерживать нагрузки при наполнении опалубки бетонным раствором и его последующим уплотнением.
• Сократить подготовительный этап возведения опорной конструкции поможет быстрый монтаж и при необходимости последующий демонтаж каркаса.
• Отдельные виды опалубки дополнительно защищают подземную часть фундамента от негативных факторов.

Избежать непредвиденных проблем поможет соблюдение простых условий:

• Опалубка для фундамента должна устанавливаться на предварительно очищенную от посторонних предметов и различного мусора землю.
• Чистые и гладкие внутренние стены каркаса минимизируют отделочный процесс наземной части фундамента.
• Правильное крепление опалубки предотвратит ее деформацию при давлении бетонного раствора.
• Плотное прилегание всех составных элементов конструкции ограничит просачивание смеси будущего фундамента.

Особенности съемных и несъемных конструкций

Монтажный процесс каркаса для ленточного фундамента своими руками полностью зависит от типа конструкции, которые бывают съемные и несъемные. При выборе второго варианта лучше приобрести готовые пенополистирольные блоки, для которых характерна высокая степень теплоизоляции. Подобное решение актуально для регионов с суровым климатом. Грамотно продуманная конструкция соединительных узлов обеспечивает основанию высокую прочность, что ценится при возведении сооружений в условиях сейсмической опасности и на сложных грунтах. Пример полистирольного каркаса приведен ниже:

Устройство несъемной опалубки фундамента сродни сборке конструктора Лего, где все элементы обладают замками для быстрого соединения деталей. Единственной преградой для широкого распространения подобной конструкции является высокая стоимость. Поэтому лидирующие позиции продолжает занимать съемный каркас. Его монтаж имеет несколько решений:

• приобретаются готовые наборы для опалубки, выполненные из пластика, металла или стекловолокна;
• конструкция собирается самостоятельно, в качестве материала традиционно применяется древесина.

Сборка готового комплекта осуществляется с помощью доступных инструментов, среди преимуществ отмечают следующие моменты:

• Опалубка для фундамента своими руками монтируется очень быстро.
• Внутренняя поверхность изначально ровная и не требует корректировок.
• Результатом применения готового набора опалубки является гладкий фундамент, который не нуждается в дополнительной отделке.

Весомые затраты на приобретение комплекта – характерный минус подобного решения.

Характеристика деревянного каркаса

Собственноручное устройство опалубки ленточного фундамента из древесины является самым распространенным и экономичным решением. Монтаж проводится при помощи фанеры, брусков и досок, которые фиксируются гвоздями, проволокой или на саморезы. Основными элементами конструкции является палуба, крепеж и леса.

Важно! При выборе материала внимания заслуживает показатель устойчивости на изгиб, так как задача опалубки сохранить геометрию формы возводимого фундамента.

Какой материал будет отвечать выдвинутым требованиям:

• Стандартная доска толщиной 25 мм, подвергнутая обработке рубанком, подходит оптимально.
• По параметрам упругости и прочности лидирует древесина хвойных пород.
• Применение обрезной доски предотвратит риск образования щелей.
• Максимально допустимая ширина доски – 150 мм.
• Для опалубки применяется сырая древесина.Сухой материал активно поглощает из бетонного раствора влагу, провоцируя неравномерный процесс затвердевания фундамента и снижение его прочности.

Размер щелей в каркасе не должен превышать 3 мм. Меньшие зазоры исчезают после размокания древесины, большие провоцируют вытекание свежей цементной смеси.

Самостоятельное изготовление опалубки

Эксплуатационные характеристики фундамента во многом зависят от того, как установить опалубку. Соблюдение рекомендаций специалистов сведет к минимуму возможные погрешности.

Выбор материала

Формирование каркаса для бетонной опоры начинают с приобретения подходящего материала. Застройщику на выбор предлагают множество вариантов: обрезные и необрезные доски, полимерные или металлические щиты. Ключевым фактором при покупке является устойчивость материала на изгиб. Оптимальное сочетание качества и цены делает древесину самым распространенным вариантом обустройства опалубки.

Доска для каркаса подбирается в соответствии с установленными параметрами:

• влажность не превышает 22%;
• толщина в пределах 2,5-3,0 см;
• ширина 10-15 см;
• стандартные заготовки обычно обладают длиной 6 м.

Определить требуемое количество материала для опалубки фундамента поможет расчет:

• периметр будущего фундамента делится на длину заготовки;
• высота бетонной опоры делится на ширину доски;
• находится произведение двух значений.

По средним расчетам на 1 м³ требуется 40-65 экземпляров, показатель зависит от ширины заготовок. Помимо доски для палубы, требуется приобрести распорки для усиления прочности опалубки под фундамент и брус для фиксации основных частей. Учтите расходы на крепежные детали, арматуру и недостающие инструменты. В отдельных случаях выгодней рассмотреть вариант аренды съемной опалубки.

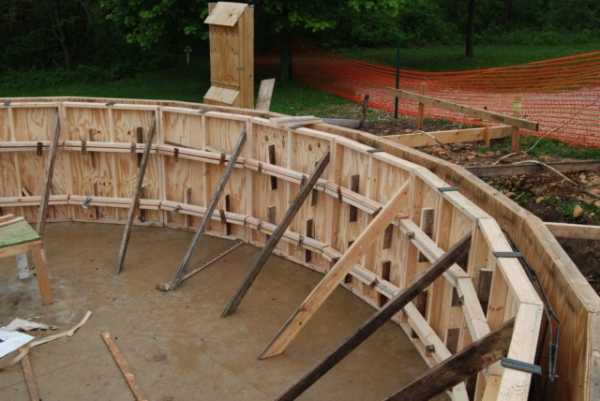

Существует два варианта монтажа палубы для каркаса ленточного фундамента. В первом случае она сбивается гвоздями с внутренней стороны. Выступающее с внешней стороны острие обязательно загибается. Более практично для этих целей использовать саморезы с шуруповертом. Скорость сборки опалубки возрастает многократно, дальнейший демонтаж после заливки фундамента также значительно облегчается.

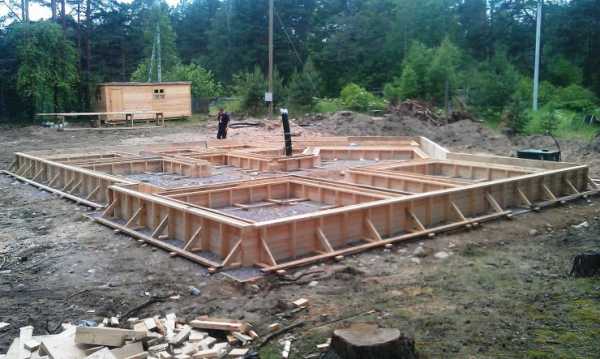

Монтаж

Перед установкой опалубки под фундамент поверхность участка тщательно разравнивается.

Важно! Монтаж каркаса проводят таким образом, чтобы он вплотную прилегал к грунту и при этом четко сохранял вертикальный и горизонтальный уровень.

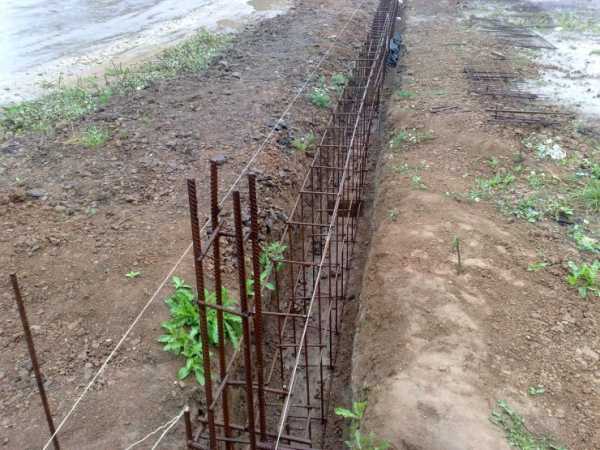

Дно траншеи уплотняется и формируется подушка из песка высотой 10-20 см. Максимальное отклонение от горизонтального уровня составляет 15 мм.

Основные этапы монтажа опалубки под ленточный фундамент:

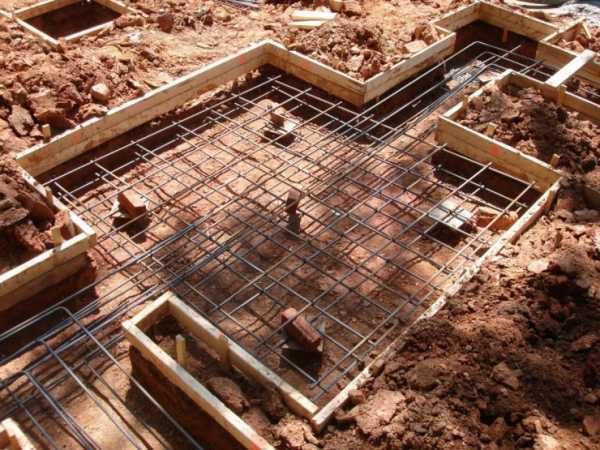

• Установка разметки проводится при помощи колышек, натянутой веревки и рулетки. Правильность нанесения границ будущего фундамента определяют замером диагоналей, размер которых должен быть одинаковым.
• Установка направляющих досок опалубки. При проектной высоте фундамента до 0,2 м закрепление направляющих досок проводится колышками. При планировании высокого фундамента рекомендуется использовать опоры и хомуты из металла, которые будут препятствовать деформации опалубки.
• Монтаж каркаса под фундамент проводится гвоздями или саморезами. Предельный размер щели составляет 3 мм, более крупные зазоры законопачивают паклей или забивают рейками.

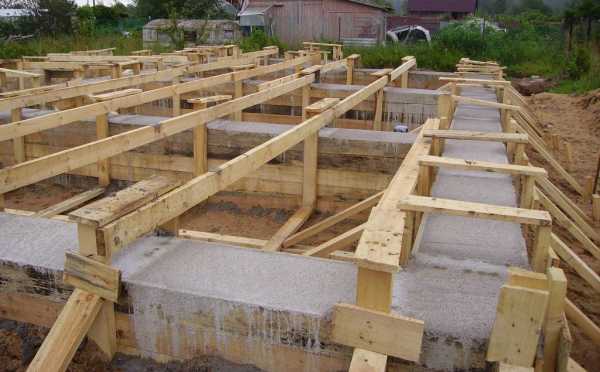

• Укрепление щитов опалубки для фундамента осуществляется деревянными распорками или проволочными скрутками. Промежуток между распорками составляет 0,5-1,0 м.

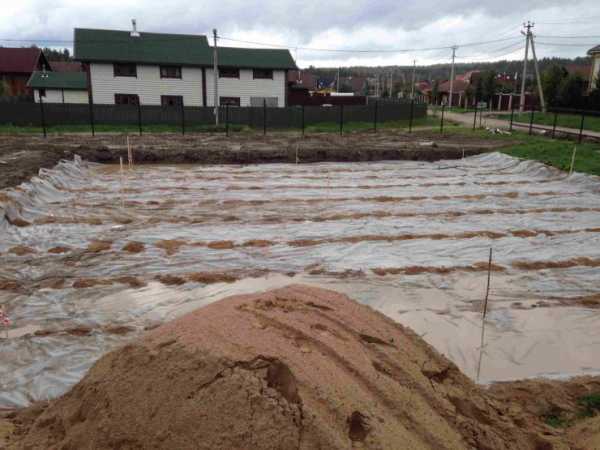

• Гидроизоляция внутренней поверхности каркаса под фундамент сформирует оптимальный уровень влажности. Это способствует набору прочности бетонного раствора.

Нюансы процесса

Этапу фиксации опалубки следует уделить должное внимание. При экономии материала или трудозатрат недостаточно укрепленный каркас спровоцирует деформацию бетонной опоры. Облегчить демонтаж деревянной конструкции поможет предварительная обработка внутренней поверхности гидрофобным составом или известковым молоком.

Максимально допустимое отклонение вертикальной плоскости каркаса под фундамент составляет 5 мм на 1 м высоты. Заливку бетонного раствора проводят с применением вибратора. Это обеспечит равномерное распределение смеси и предотвратит формирование пустот, которые ослабляют прочность фундамента.

Вероятные ошибки и их последствия

Предварительные консультации со специалистами и четкое соблюдение рекомендаций сведет к минимуму риск погрешностей при монтаже опалубки и дальнейшей заливке бетонной опоры. Последствия ошибок исправить гораздо сложнее, чем предупредить их. Что влечет за собой отступление от принятых норм:

• Материал опалубки, который не соответствует установленным параметрам, может спровоцировать деформацию опорной конструкции.
• Неправильно или редко установленные распорки приведут к аналогичному плачевному результату.

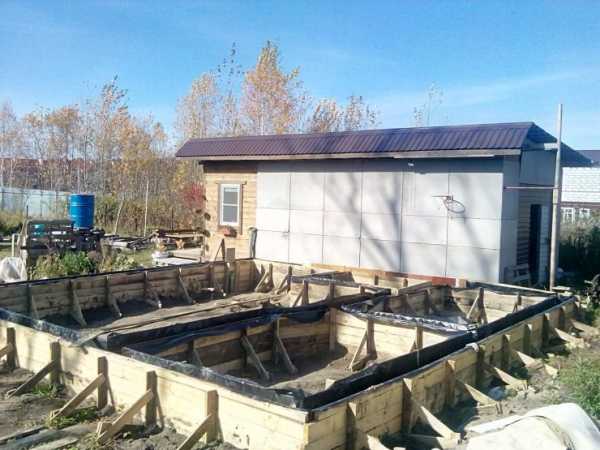

• Повреждение гидроизоляции приведет к ускоренной потере влаги залитого бетонного раствора и снижению его прочности. Поэтому для предотвращения разрывов гидроизоляционный материал укладывают с напуском, сверху он фиксируется степлером.

Заключение

Качественный монтаж опалубки является базовой основой для формирования надежной бетонной опоры, поэтому так важно придерживаться рекомендаций специалистов на всех этапах трудоемкого процесса. Видеоматериал наглядно демонстрирует пошаговую процедуру обустройства опорной конструкции:

bouw.ru
