Сейчас трудно представить, что такое привычное, знакомое и имеющее жесткую привязку к железной дороге слово как «шпала железнодорожная» поначалу в себе ничего не несло.

Срочная информация со складов
Покупаем неликвиды, остатки. Разберем ж/д ветку
Особые условия для стран таможенного союза: Казахстана, Белоруссии и Киргизии

Поскольку пришло к нам от голландцев во времена Петра I, когда до появления первой железной дороги, оставалось больше ста лет. И первоначальное значение слова «шпала» — подпорка (от голландского spalk).

Со временем понятие «шпала железнодорожная» стало термином, и с определенного момента этим термином принято обозначать специализированные опоры для рельс, исполненные в виде брусьев. Эти брусья укладывают на слой балластный верхнего пути. И именно шпалы железнодорожные впитывают давление которое создают рельсы или от скреплений промежуточных и таким образом передают давление на под-шпальное основание.

Деревянные шпалы

Изначально, для производства шпал железнодорожных в качестве главного материала было выбрано дерево, поскольку это — материал, доступный в промышленных масштабах, легко обрабатывается.

Кроме того, шпалы, выполненные из дерева, имеют хорошие показатели сцепления с балластом из щебня и малую чувствительность к перепадам температур. Деревянные шпалы обладают такими достоинствами как: лёгкость обработки, упругость, хорошие диэлектрические свойства, малая чувствительность к температурным колебаниям, отличное сцепление с щебёночным балластом.

Важнейшим свойством деревянных шпал является возможность увеличения рельсовой колеи в кривых, радиус которых менее 350-ти м. Один из главных недостатков шпал деревянных — то, что они подвержены гниению (в особенности в тех местах, где крепятся к рельсу). Актуальность проблемы становится более заметной, если учесть, что для производства железнодорожных шпал из древесины, в основном, используется сосна, которая высокой устойчивостью к гниению не отличается.

Брус

Шпалы деревянные пропитанные

Чтобы продлить сроки службы железнодорожных деревянных шпал, их специальным образом обрабатывают, применяя пропитку каменноугольными маслами (такими как креозот) или специальными антисептиками.

Шпалы деревянные пропитанные мало подвержены гниению, однако сохраняют при этом одно из лучших свойств древесины — отличные показатели сцепления с балластом из щебня и малую чувствительность к перепадам температур. Срок службы шпал (в зависимости от того, какой тип древесинной породы используется, интенсивности эксплуатации, внешних условий) составляет от семи до сорока лет.

Шпалы пропитанные

Железобетонные шпалы

Еще в 60-х годах прошлого века деревянным пропитанным шпалам нашлась достойная альтернатива — железобетонные шпалы.

Основное преимущество железобетонных шпал: невысокая стоимость производства при больших сроках эксплуатации.

Кроме того, в сравнении, например, с деревянными пропитанными шпалами, шпалы железобетонные не подвержены гниению, не боятся атмосферных воздействий и имеют большой запас прочности. Одно из главных достоинств железнодорожных железобетонных шпал — это сочетание невысокой стоимости и больших сроков эксплуатации.

Шпалы железобетонные

Стальные шпалы

Стальные шпалы железнодорожные из гнутого стального профиля, являются относительно лёгкими по весу. Такие шпалы иногда используется для временных подъездных путей, ветках промышленных предприятий (за рубежом).

Их преимущество в том, что они не подвержены гниению и атакам насекомых, хорошо сохраняют ширину колеи, но при этом большим недостатком является то, что они подвержены ржавчине.

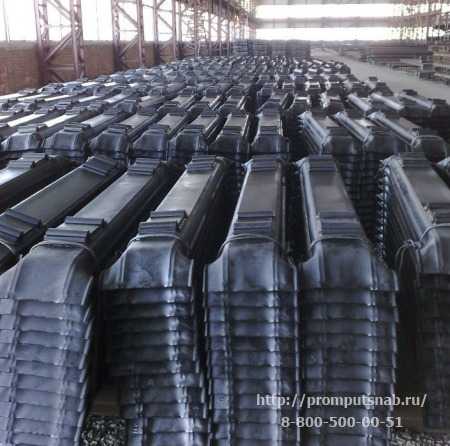

Шпалы стальные

Укладка железнодорожных шпал

Общая длина шпал зависит от ширины рельсовой колеи. В Российском производстве применяют железобетонные шпалы длина которых составляет 270 сантиметров и деревянные шпалы длинной 280, 275, и 300 сантиметров. Под самими стрелочными переводами укладываются разновидности шпал — стрелочные деревянные брусья, по длине которые занимают до общей длины 2-ух шпал.

Кол-во шпал на 1 км ж/д пути называют Эпюрой укладки шпал. Данное значение в разных государствах колеблется в рамках от 1000 до 2 200 шпал. Общий стандарт значений для Росии составляет 1840, 2000, 1600 либо 1440 шпал/км. Обычно применяется эпюра 1840 шт./киллометр (46 шпал на 25 метров).

И вообще, если Вы хотите получить именно то, что заказывали, в нужном количестве и точно в срок у надежного поставщика — то звоните и заказывайте нам.

Наш принцип работы: Порядочность на первом месте!

Описание этого принципа и выгод для Вас от сотрудничества с нашей компании подробно представлено здесь в разделе о компании.

Звоните и заказывайте по указанным ниже телефонам:

Москва: 8(499)322-02-04
Казань: 8(843)212-20-29, 247-56-20
Федеральный: 8-800-500-00-51
Зеленодольск: 8(84371)5-91-02
e-mail: [email protected]
Заявки через сайт направляйте КРУГЛОСУТОЧНО.
Прямой телефон отдела контроля качества: 8(917)887-23-75.

Наши девушки ждут Вашего звонка и мы сделаем все возможное чтобы Вы остались довольны!

promputsnab.ru

Какие бывают железнодорожные шпалы (фото, видео)

Что же собой представляют железнодорожные шпалы, для чего они нужны и какие бывают?
Шпалы являются важным элементом железнодорожных путей, они выступают в роли опоры для рельс. Укладываются шпалы на заранее подготовленное многослойное балластное основание. Верхним слоем основания, на который укладываются шпалы, является утрамбованный щебень. Друг относительно друга шпалы располагаются параллельно на равном расстоянии. К шпалам крепятся рельсы, что позволяет им сохранять жесткость и целостность конструкции железнодорожных путей, а также шпалы выступают в роли распределителя давления от рельс к балластному слою.

Материалов для изготовления железнодорожных шпал не так уж много это дерево, железобетон, сталь и не так давно в Японии начали использовать пластик.

Деревянные железнодорожные шпалы

Могут изготавливаться из разных пород дерева, но качество и долговечность будет разной. Шпалы, изготовленные из дуба, прослужат значительно дольше, чем шпалы из сосны. При изготовлении деревянных шпал используют антисептическую пропитку для предотвращения гниения древесины, обычно это креозотом.

Хоть дерево не может похвастаться долговечностью по сравнению с железобетоном, но у него есть ряд несомненных преимуществ, таких как невосприимчивость к колебаниям температур, упругость, отличное сцепление с основой, простота обработки, легкий вес.

Железобетонные железнодорожные шпалы

Этот вид шпал начал применяться в железнодорожном строительстве значительно позже деревянных. Железобетонные шпалы это, по сути, бетонные блоки, изготавливаемые с применением натяжного армирования, т.е. внутри каждого блока скрыта металлическая арматура, которая во время заливки блока шпалы была в состоянии натяжения. Такой способ изготовления придает твердому бетону дополнительную упругость, тем самым предотвращая раскол железобетонной конструкции от действующих на нее нагрузок. В железобетонных шпалах предусмотрено место расположения самой рельсы и отверстия для ее крепления.

Такой вид шпал обладает очень большим сроком службы и возможностью повторно использовать шпалы, но в то же время железобетонные шпалы стоят дорого и весят очень много, что вызывает трудности в транспортировке.

Более подробно о технологии изготовления можно узнать на сайте http://rails.com.ua/shpaly.html

Стальные железнодорожные шпалы

Стальные  шпалы изготавливаются не из цельного стального швеллера как рельсы, а из гнутого стального профиля, что делает их относительно недорогими, легкими и прочными. Но в то же время металл подвержен коррозии, поэтому такие шпалы используют в качестве временных или в местах, где они не подвергаются воздействию воды (сталелитейные производства). Некоторые страны с засушливым климатом тоже используют стальные шпалы в железнодорожном строительстве.

Пластиковые железнодорожные шпалы

Пластиковые шпалы впервые начали использовать Японцы при строительстве железных дорог. Пророчат, что в будущем эта технология заменит все имеющиеся виды железнодорожных шпал.

1sovetnik.net

Шпалы деревянные, пропитанные — производство и применение

Деревянными шпалами называют укладываемые на балластный ВСП пласт опоры для рельсов. Именно за счет них сохраняется взаиморасположение рельсовых нитей. На них действует давление, которому подвергаются рельсы или промежуточные крепления. Шпалы передают это давление на основание.

Шпалы железнодорожные деревянные

Шпала – это брус крупного сечения. Она является элементом железнодорожного полотна, на которое крепится колея. Также она несет ответственность за постоянство ширины колеи. Деревянные шпалы – это наиболее популярный вид шпал. При стандартной нагрузке шпалы можно эксплуатировать на протяжении 15-25 лет, а при повышенных нагрузках от 10 до 12 лет.

Динамика рынка шпал медленно удаляется от деревянных шпал в направлении железобетонных. Тем не менее, и железобетонные шпалы нельзя назвать идеальным решением, потому что вследствие своей жесткости им необходима дополнительная прокладка, а это существенно увеличивает цену пути. А если не использовать прокладку, то колея придет в негодность очень быстро.

Деревянные шпалы бывают:

По способу распила:

  • обрезные – обрезка проводится со всех 4 сторон
  • полуобрезные – обрезка проводится с 3 сторон
  • не обрезные – обрезка проводится только с 2 сторон.

Согласно предназначению:

  • материал 1 типа, с пропиткой. Он используется для основных путей
  • материал 2 типа, с пропиткой. Его применяют для создания подъездных и станционных путей
  • материал 3 типа используется на промышленных предприятиях с малой нагрузкой.

Сырье первой категории применимо для создания основных путей. Шпалы с пропиткой можно изготовить из сосновых, еловых, кедровых, березовых или лиственничных лесоматериалов. Их применяют в качестве подкладки под рельсы во время выполнения строительных работ и ремонта железнодорожного полотна. Этот материал имеет четко установленные габариты, которые прописаны в ГОСТе. Толщина шпалы составляет 180 мм (180+5 мм), ширина верхней грани может быть больше 180 мм, а нижняя грань имеет сечение 250 мм (250+5 мм). Длина достигает 275+2 см, а уровень влажности не выше 22%.

Некоторые характеристики железнодорожных шпал 1-го типа:

  • загрузка. В вагон при габаритах 180 х 250 х 2750 может поместиться от 750 до 800 штук
  • одна шпала содержит 0,12375 м3 лесоматериала
  • из одного м3 лесоматериалов получается 8.01 штук
  • масса одной шпалы из сосны первой категории – примерно 90-100 кг, все зависит от уровня влажности. Стоит отметить, что укладка шпал на прокладку в естественных условиях, существенно снижает ее массу.

Шпалы пропитанные второго типа используют для создания подъездных и станционных путей. Сорта лесоматериалов такие же, как и для шпал первой категории. Габариты устанавливаются ГОСТом: толщина составляет 160 мм (160+5 мм), ширина верхней грани – 150 мм, а нижняя грань имеет ширину 230 мм (230+5 мм). Такой материал имеет длину 275+2 см. Уровень влажности также не выше 22%.

Основные характеристики шпал 2-й категории из сосны:

  • загрузка. В стандартный вагон при габаритах 160 х 230 х 2750 помещается от 900 до 1000 штук
  • одна шпала содержит 0,1012 м3 лесоматериалов
  • из одного м3 лесоматериалов получается 9.88 штук
  • масса шпал из сосны составляет примерно 70-80 кг, все зависит от уровня влажности.

В специализированных магазинах можно приобрести шпалы пропитанные и непропитанные. У них очень много достоинств — высокие диэлектрические качества, прекрасное сцепление со щебёночной подушкой, простота обработки, упругость и низкая чувствительность к перепадам температур. Стоит отметить, что при помощи этого материала, как пропитанного, так и не пропитанного, можно расширить рельсовую колею в кривых с радиусом мене 350 м.

Все главные нормативы и характеристики данного материала детально описаны в документе ГОСТ 78-2004 «Шпалы деревянные для дорог широкой колеи». Основные выдержки ГОСТа 78-2004:

  • сырье для производства деревянных шпал – это лесоматериалы сосны, кедра, ели и пихты
  • шпалы делятся на классы согласно их назначению
  • перед укладкой шпалы без пропитки необходимо пропитать особыми маслянистыми защитными растворами. Для этих целее специалисты применяют креозот, каменноугольные маслянистые составы или особые антисептические растворы. Пропитку осуществляют методом погружения (он самый популярный и целесообразный), или в специальных автоклавах, если они необходимы для эксплуатации в сложных условиях
  • для перевозки этого материала действует специально утвержденный ГОСТ 16369, который подробно регламентируют всю процедуру в зависимости от типа автотранспорта, на котором перевозится материал
  • условия хранения шпал прописаны и детально освещены в документе ГОСТ 9014.0
  • технологическая защита лесоматериалов или пропитка соответствует ГОСТ 200.22.6-93 (способ Прогрев-холодная Ванна) или ГОСТ 200.22.5-93 (пропитка в автоклаве).






























Порок древесины по ГОСТ 2140

Норма ограничения пороков древесины

1. Сучки сросшиеся, частично сросшиеся и несросшиеся:


а) здоровые (светлые, темные, с трещинами)

В местах укладки путевых подкладок допускаются размером не более 60 мм, на остальных поверхностях — не более 110 мм

б) загнившие и гнилые

В местах укладки путевых подкладок допускаются размером не более 10 мм, на остальных поверхностях — не более 60 мм

в) табачные

Не допускаются

2. Двойная сердцевина

Не допускается

3. Ядровая и наружная трухлявая гнили

Не допускаются

4. Грибные ядровые пятна (полосы)

Допускаются не более 25 % соответствующей площади торцов, пластей и боковых сторон

5. Заболонная гниль:


мягкая

Не допускается

твердая

Не допускается

6. Ложное ядро

Допускается размером не более 1/2 площади торца без выхода на верхнюю пласть.

Выход ложного ядра на боковые стороны допускается размером 2/3 толщины шпалы

7. Глубокая червоточина

Допускается в количестве не более 6 шт. на 1 м длины шпалы

8. Трещины:


а) метиковая

Допускается протяженностью по торцу не более 1/3 толщины или ширины шпалы без выхода на верхнюю пласть

б) отлупная

Не допускается с выходом на верхнюю пласть и боковые стороны, а также с выходом на нижнюю пласть против мест расположения путевых подкладок

в) морозная

Не допускается на верхней пласти. На остальных поверхностях допускается глубиной не более 40 мм

г) от усушки боковая

Допускается длиной не более 450 мм каждая

д) от усушки сквозная

Допускается протяженностью по длине шпалы не более 100 мм

9. Наклон волокон

Допускается не более 10 %

10. Прорость

Не допускается в местах укладки путевых подкладок.

На остальных поверхностях допускается, мм, не более:

длиной 800;

шириной 50 и

глубиной 20.

11. Заруб и запил

Не допускаются в местах укладки путевых подкладок.

На остальных поверхностях допускаются глубиной не более 20 мм и шириной не более 40 мм

12. Покоробленность:


а) простая

Допускается со стрелой прогиба, мм, по пластям — не более 10 и по боковым сторонам — не более 100

б) крыловатость

Допускается не более половины нормы простой покоробленности

13. Кривизна:


а) простая

Допускается по боковым сторонам необрезных и полуобрезных шпал со стрелой прогиба не более 50 мм

б) сложная

Допускается не более половины нормы простой кривизны

14. Скос пропила торцов шпал по отношению к продольной оси

Допускается не более 20 мм по толщине и ширине шпалы

Производство шпал деревянных

Наиболее востребованным и самым доступным для изготовления шпал на сегодняшний день являются лесоматериалы.

Чаще всего шпалы пропитанные обрабатываются, двумя главными типами антисептических препаратов – водорастворимыми и на основе масла. Первый вид – это зачастую твердое соединение, которое нужно до определенной консистенции развести жидкостью. Антисептики на основе масла являются ни чем и иным, как продуктом сухой перегонки лесоматериалов и каменного угля. Они применяются в естественном виде, а также могут разбавляться другими маслянистыми жидкостями.

Перед покупкой этого материала нужно тщательно изучить сертификаты на предприятии, потому что от качества напрямую зависит длительность периода эксплуатации конечных изделий и эффективность реализации возложенных на них функций.

Составы, которые применяют для пропитки сырья.

Нормативы, регламентирующие железнодорожное строительство, предписывают применять для укладки путей шпалы деревянные, которые обязательно должны быть пропитаны антисептическими растворами. После осуществления пропитки шпалы ее стоимость увеличивается не существенно, а такие показатели, как долговечность и надёжность возрастают в разы. Сегодня на производствах чаще всего применяют автоклавный способ пропитки, потому что именно гарантирует проникновение раствора на необходимую глубину.

На протяжении длительного времени специалисты пользовались таким веществом, как креозот. Такое название носит каменноугольный масляный раствор. Креозот имеет в своем составе частицы фенола, которые ликвидируют микроорганизмы, губительно действующие на лесоматериалы. В то же время использование этого раствора повышает уровень горючести лесоматериалов. Такие шпалы имеют неприятный аромат, покраска такого сырья невозможна.

Шпалы деревянные пропитанные

Сегодня компании, которые занимаются производством и продажей шпал применяют более новые пропиточные растворы, представляющие меньшую опасность для окружающей среды. Наиболее популярными на сегодняшний день можно назвать «Элемсепт», «ЖТК» и «Уптан». Они не имеют резкого аромата и отличаются высоким уровнем проникновения в лесоматериалы.

Как происходит пропитка деревянной шпалы по методу «давление-давление-вакуум»:

лесоматериалы загружаются в камеру обработки, внутри которой нагнетается вакуум, чтобы извлечь воздух из пор дерева

под действием вакуума камера наполняется маслянистыми защитными растворами, среди которых каменноугольное масло, креозот, Ултан

лесоматериалы обрабатывают при помощи накалывания для тог, чтобы увеличить глубину пропитки, после чего повышается уровень защиты лесоматериалов, возрастает период эксплуатации и снижается срок старения

защитный раствор выкачивают из вакуума и под давлением, созданном в вакууме, извлекают лишнее количество раствора

далее шпалу сушат.

В результате этого процесса шпала приобретает долговечность и прочность. Материал отталкивает жидкость и никогда не намокает, применяется на железнодорожных путях заводов.

Именно шпалы из дерева в больше степени удовлетворяют технико-экономическим нормативам, которые предъявляются к рельсовым опорам, и по этой причине они распространены на железных дорогах во всем мире.

К основным достоинствам деревянных пропитанных шпал можно отнести:

  • упругость
  • простоту обработки
  • простоту монтажа рельсов. С таким материалом можно плавно изменять и отводить уширения рельсовой колеи в кривых малых радиусов (до 300 м)
  • отличный показатель сцепления со щебнем
  • низкий уровень чувствительности к механическим повреждениям и перепадам температуры
  • относительно малый вес (70 — 80 кг)
  • присутствие диэлектрических качеств.

Главное достоинство деревянных шпал заключается в технологичности во время эксплуатации, в особенности в процессе замены шпал и реконструкции пути, потому что лесоматериалы очень упруги и отлично принимают нагрузку от подвижного состава, уменьшая создание просадок пути в местах стыковки. Также к плюсам этого материала относится реализация реконструкционных работ по регулировке пути по стандарту, на лесоматериалах не нужны дополнительные материалы для реконструкции. Крепление включает несколько составляющих – две подкладки и десять костылей.
