Диаметр подрозетника, его размеры, особенности установки

Если в квартире, доме выполняется ремонт, то часто приходится устанавливать новые розетки, менять выключатели и даже электропроводку. В случае со стенами из бетона, кирпича сделать это бывает непросто. Важно правильно определить диаметр подрозетника, его размер, подобрать необходимые инструменты.

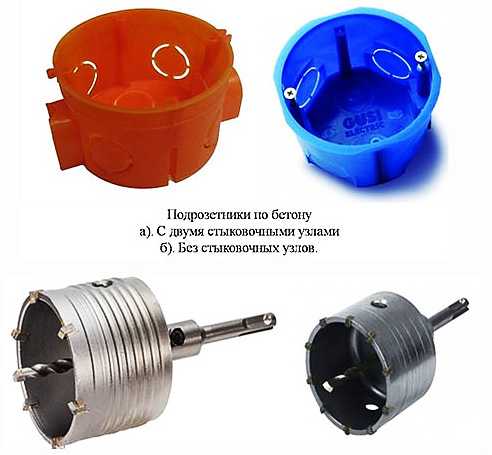

Среди того, что может потребоваться — специальная коронка для обработки бетонной поверхности. Такое оборудование подходит для сверления также и кирпичных стен, бетона с дополнительным армированием, камня, натурального и искусственного. Качественная коронка проникает в структуру материала на внушительное расстояние — до полутора метров.

Важно! От типовых сверл, предназначенных для обработки металла, древесины, лучше отказаться. Они не подходят, так как в подобных условиях быстро приходят в негодность.

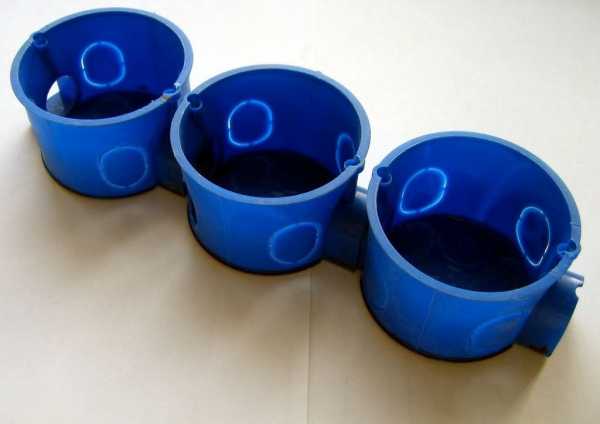

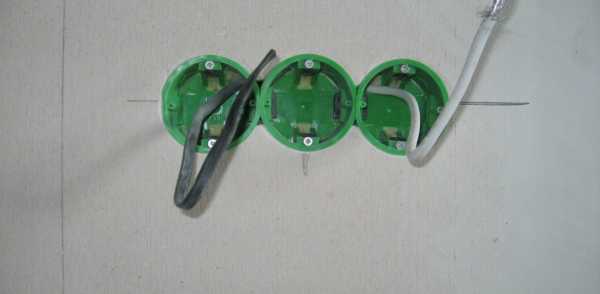

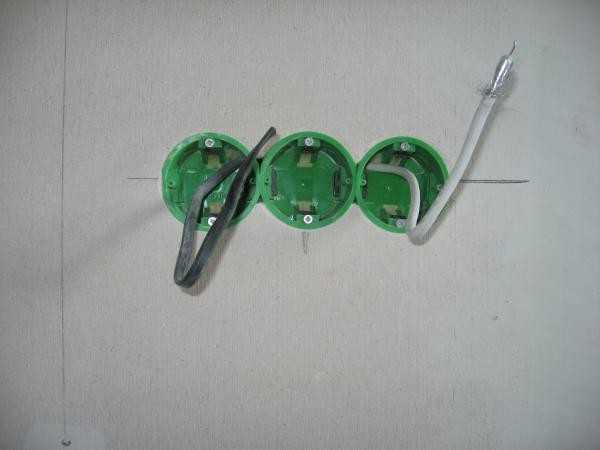

Встроенный подрозетник на 3 розетки

Определяем диаметр

Если устанавливается тройная розетка в один подрозетник, важно правильно определить диаметр. Данные показатели обуславливаются размером, который имеет коронка, а также другими факторами:

• Конструкция оборудования — диаметр, который имеет подрозетник, и его размеры. Зная данные характеристики, можно смело отправляться за покупкой нужной коронки;
• Чтобы не ошибиться, желательно проверить, для каких подрозетников подходит определенная коронка;
• Если речь идет о стандартных подрозетниках по бетону, то их размеры могут варьироваться, однако диаметр составляет 68 миллиметров. Все современные розетки, другое подобное оборудование соответствуют именно им. Таким образом, для сверления можно смело выбирать 68-миллиметровые коронки;
• Оборудование с диаметром 70-75 миллиметров используются значительно реже.

Подрозетник и установочная крышка

С чего начать

Перед тем, как приступить к работе, следует собрать коронку, сделав это внимательно и тщательно — сначала фиксируется само сверло, при помощи болтов, затем — резьбовая чаша. Среди основных требований к сборке — плотность, отсутствие несостыковок. Пренебрежение этими рекомендациями может привести к деформации чаши или даже сверлильного элемента. В худшем случае, человек, выполняющий работу, может получить серьезную травму.

Затем можно приступать к процессу сверления с использованием перфоратора. Альтернативой перфоратору может стать дрель ударного типа. Обычная дрель не подойдет. Предварительно следует нанести разметку, по которой будет удобно ориентироваться. Кроме того, для каждого из элементов оборудования есть соответствующие правила по установке. Вот ряд стандартов, которых в своей работе стараются придерживаться современные специалисты:

• В жилых помещениях — порядка 30 см от пола. Речь идет о евростандарте, и глубина подрозетника рассчитывается в соответствии с ним
• Кухня — порядка 100 см от столешницы
• Ванная комната со стиральной машиной — около метра от поверхности бытовой техники
• Выключатели проходного типа — около 90 см от линии пола.

Важно! Приведенные стандарты не являются строгими правилами. Речь идет о рекомендациях.

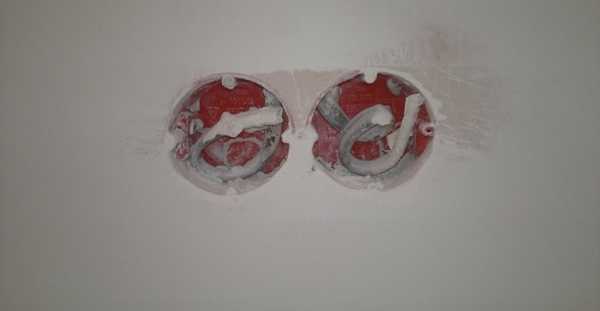

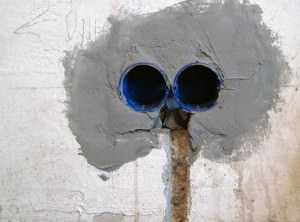

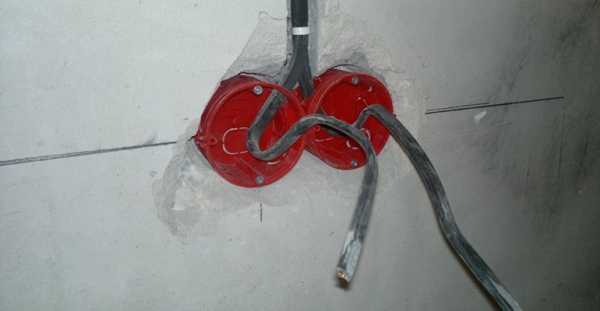

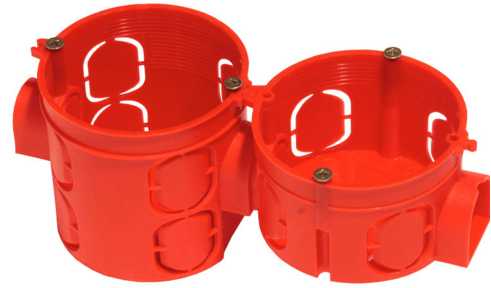

Сдвоенный подрозетник для бетонных стен

Коррекция размера отверстия

Бывает так, что диаметр подрозетника для бетона совпадает с аналогичными показателями коронки идеально. В случае с глубиной могут быть отмечены несовпадения. Однако это легко исправить. Все, что нужно сделать — скорректировать глубину таким образом, чтобы подрозетник слегка проваливался в отверстие — не слишком сильно, буквально на несколько миллиметров. Запас нужен для того, чтобы в отверстие можно было поместить не только само оборудование, но и алебастр, другой фиксирующий раствор.

Работы рекомендуется выполнять, ориентируясь на следующую очередность:

• После фиксации подрозетника аккуратно обрезается его выступающий участок — таким образом, элемент будет утоплен на нужную глубину и окажется на одном уровне с бетонной, кирпичной стеной. Конструкция будет выглядеть аккуратно
• Для подключения к подрозетнику провода выполняется штроба — она должна располагаться вверху. Сделать ее легко при помощи перфоратора или даже обычной стамески — зависит от особенностей материала, из которого выполнена стена. Важно, чтобы провод располагался аккуратно
• Подрозетник переворачивается, на нем нужно найти прорезь, в которую будет помещен провод. Оптимальный вариант — фиксация провода сзади. Таким образом, будет гораздо проще установить оборудование
• Провод вставляется в подрозетник и в таком виде помещается в подготовленное ранее отверстие.

Важно! В отверстии должен быть предусмотрен запас, о котором говорилось выше.

Вас могут заинтересовать:

prokommunikacii.ru

Диаметр подрозетника: размеры, глубина, межосевое расстояние

Содержание:

1. Для чего нужны подрозетники
2. Разновидности и классификация
3. Стандартные размеры подрозетников и инструмента
4. Выбор диаметра при монтаже в бетонные и кирпичные стены
5. Особенности монтажа с керамической плиткой
6. Диаметр подрозетника при установке в гипсокартон
7. Видео

В современной электротехнике широко применяются монтажные или установочные коробки, известные также как подрозетников. Внутри них закрепляется механизм розетки, когда прокладывается скрытая проводка. Чаще всего они выпускаются круглыми с определенной линейкой стандартных размеров. Большое значение имеет диаметр подрозетника, от которого зависит жесткость и надежность крепления внутри стены. Данный параметр привязан не только к розетке, но и к монтажному отверстию, куда он будет установлен.

Для чего нужны подрозетники

Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании. Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей. Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов.

Конфигурация подрозетника выглядит как пластиковый или металлический стакан, устанавливаемый в отверстие, заранее просверленное в стене. Внутри него располагается механизм розетки или выключателя. Сверху закрепляется декоративные рамки, какие делают всю конструкцию невидимой. Для сверления отверстий применяются коронки для подрозетников.

Нередко у хозяев возникает вопрос о возможности как-то делать монтаж без таких коробок и устанавливать механизмы коммутационных приборов напрямую в стену. Чтобы раз и навсегда решить эту проблему, необходимо более подробно рассмотреть основные функции подрозетника и для чего он нужен:

• Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике.
• Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания.
• Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор.
• Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки.

И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого.

Разновидности и классификация

Подрозетники выпускаются в широком ассортименте, включающем в себя большое количество моделей и модификаций, в том числе и углублённый вариант. Человеку, впервые столкнувшемуся с такими изделиями, сложно сразу разрешить проблему, как выбрать подрозетник.

При более внимательном рассмотрении, оказывается, что все виды подрозетников классифицируются всего лишь по нескольким признакам – по материалу, конструкции и размерам. Кроме того, они отличаются цветовой гаммой и дизайнерскими решениями, которые никак не влияют на функциональность коробок.

Наиболее распространенным материалом для изготовления подрозетников, является прочный негорючий пластик. За счет этих качеств монтажные коробки могут устанавливаться в отверстия для подрозетников в гипсокартоне и даже в деревянные конструкции. Они часто используются совместно с такими отделочными материалами, как фанера, ДСП, ДВП, вагонка и другими декорами.

Качественный пластик постепенно вытеснил модели из металла, проводящие электричество. Благодаря этому снизилась вероятность коротких замыканий. Однако металлические подрозетники должно быть очень хорошо зарекомендовали себя в деревянных домах, если они до сих пор применяются на подобных объектах.

Существуют разновидности моделей, которые выбираются по конфигурации и особенностям конструкции. Тем не менее, все типы изделий напоминают стакан цилиндрической формы, закрепляемый в стене раствором из строительного гипса или алебастра. При монтаже по бетону используются модели, не оборудованные дополнительным крепежом. Изделия с крепежными планками применяются в более мягких и пустотелых стенах, где требуется делать надежную фиксацию.

Некоторые модификации коробок для блока розеток могут быть дополнены винтами и другими фиксирующими деталями в виде распорок, регулируемых поворотами винтов. В этом случае крепление в стену осуществляется собственными силами подрозетника, за счет его конструктивных особенностей. Обращаться с креплениями нужно аккуратно, чтобы не испортить посадочное место.

Стандартные размеры подрозетников и коронок

Рассматривая классификацию монтажных коробок, следует более подробно остановиться на их размерах. Стандартные габариты изделия составляют 68х45 мм, и расшифровываются как диаметр подрозетника – 68, глубина – 45 мм. В связи с этим, при разметке отверстий под блок монтажных коробок расстояния между центрами берутся в размере 71 мм.

У разных производителей размеры изделий отличаются в зависимости от предназначения каждого из них. Диаметры находятся в пределах 60-68 мм, максимальное значение составляет 72 мм. Глубина подрозетника выбирается в зависимости от количества элементов, запланированных к установке во внутреннем пространстве. Ее значение начинается от 40 мм, среднее составляет 60 мм, максимальное – 75-80 мм, что означает углубленный подрозетник.

В соответствии с размерами подрозетника выбираются бур и коронка для сверления отверстий. Подбирать инструмент под диаметр отверстия нужно внимательно, иначе коробка просто не поместится внутрь. Железобетон и другие материалы повышенной прочности сверлятся алмазными коронками, а расстояние между подрозетниками в 71 мм сохраняется независимо от их размеров.

Глубина сверления регулируется меткой, наносимой на корпус насадки. За счет этого отверстия получаются не слишком глубокими, что особенно актуально для тонких межкомнатных перегородок.

Выбор диаметра при монтаже в бетонные и кирпичные стены

Проще всего монтируется одиночный подрозетник, размеры которого относятся к стандартным. Разметка коробки совпадает с расположением самой розетки, а все регулировки можно делать в процессе установки. Для ускорения работы рекомендуется использовать перфоратор и специальную коронку или бур для твердых материалов. С их помощью отверстие в бетонной стене просверливается за несколько минут. При отсутствии коронки для одноразового мероприятия вполне подойдет сверло с наконечником из твердого сплава.

Значение имеет правильный выбор диаметра подрозетника. Он выбирается таким образом, чтобы между корпусом и стеной оставался небольшой зазор. То есть, коробка должна свободно заходить на свое посадочное место. При разметке на стене вертикальные и горизонтальные линии должны немного выходить за пределы диаметра окружности. Это даст возможность выровнять подрозетник в том числе и двойной, в процессе его фиксации раствором.

Диаметр коронки для подрозетника при сверлении должен обеспечивать зазор 5-10 мм в который помещается раствор. После застывания он надежно удерживает коробку в гнезде. Во время работы инструмент, в том числе и сверло, нагревается и расширяется, поэтому рекомендуется использовать водяное охлаждение коронки. По достижении нужной глубины бур или коронка вынимается, а само отверстие выравнивается зубилом.

Кирпичную стену можно сверлить точно так же, как и бетон, аналогично выбирается и диаметр отверстия. Глубина высчитывается по-другому, с учетом нанесенной штукатурки, чтобы коробка была на одном уровне с поверхностью. Монтаж проводки в кирпичных стенах выполняется еще до нанесения штукатурки. После высыхания раствора монтируется подрозетник. Ниже линии по кирпичу нужно осторожно просверлить отверстие, после чего пробить канавку и завести провод внутрь коробки.

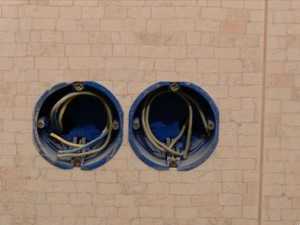

Особенности монтажа с керамической плиткой

Сверление отверстий в керамической плитке имеет свои особенности. Здесь также нужно рассчитать глубину монтажа подрозетника, чтобы он располагался в одной плоскости с поверхностью стены. Иногда используется усложненный вариант, когда подрозетник изначально монтируется на стену, а уже потом монтируется плитка. В этом случае учитывается несколько параметров, слой клеящего раствора, толщина плитки и размеры подрозетников.

Определенную сложность представляет расчет места расположения отверстия под монтажную коробку. Его необходимо разметить и вырезать непосредственно в плитке и несоответствие в 3-4 мм уже будет критическим и не позволит установить подрозетник на свое место. В таких случаях прорезается новая плитка или вновь сверлится отверстие в самой стене. Нужно учитывать и расстояние между центрами подрозетников.

В более простом варианте делается штроба, после чего провод подводится к отверстию в стене без плитки. Место расположения отверстия и межосевое расстояние подрозетников должны быть размечены, после чего оно закрывается на период выравнивающей штукатурки стен и последующей укладки плитки. После высыхания раствора, на отмеченном месте в плитке прорезается отверстие под коробку.

Для резки плитки используется коронка для подрозетника с алмазным напылением. Такая насадка способна прорезать отверстие не только в плитке, но и в стене.

Диаметр подрозетников при установке в гипсокартон

Для гипсокартонных покрытий совершенно не подходят стандартные подрозетники, в том числе и блочные, используемые в обычных стенах. В этом случае применяются совершенно другие конструкции, в том числе и в блоке. При выборе нужного изделия обязательно учитывается глубина посадки (Н) и наружный диаметр (d2). Стандартная величина диаметра составляет 68 мм, но весь размерный ряд находится в пределах 60-75 мм. По нему следует подбирать и размер коронки.

Глубина посадки изделия тоже может отличаться. Чаще всего встречается высота 40, 42, 45, 60 и 62 мм. Коробки с нестандартными размерами выпускаются редко и применяются в особых случаях. Для сверления отверстий используется коронка для подрозетников по гипсокартону или сверло.

Выбор изделий осуществляется в соответствии с местом будущего монтажа. При наличии благоприятных технических условий, рекомендуется применять размер подрозетника стандартный, высотой 60-62 мм. При таком размере гораздо удобнее сделать разводку проводов. Провода разводятся внутри коробки, и глубокий подрозетник зачастую имеет большое значение. Процесс соединения проводки также существенно упрощается.

Подрозетник закрепляется в ГКЛ с помощью двух металлических лапок, расположенных на расстоянии. Благодаря фиксаторам увеличивается площадь сцепления с поверхностью стены, без какого-либо вреда для покрытия. Крепление двух и более коробок осуществляют винтовые саморезы, которые в процессе закрутки плотно прижимают изделие к гипсокартону.

electric-220.ru

Подрозетник для бетона — характеристика и установка

Подрозетник – это специальный короб, предназначенный для монтажа систем электропроводки, куда принято включать следующие элементы:

• регуляторы различных встроенных электроприборов, например, для теплого пола, инфракрасного потолка и так далее.
• выключатели;
• клеммники;
• диммеры;
• розетки штепсельного типа;

При выборе обязательно обращают внимание на размеры изделия. Очень важно, чтобы они полностью совпадали с той конструкцией, которая в них будет размещаться, с местом установки и так далее.

Стоит отметить, что тип стены также играет очень важную роль при выборе подрозетника. Если стена возведена из гипсокартона или аналогичных материалов, то блок должен обладать определенными разновидностями креплений. При необходимости установки в стену из бетона или кирпича можно брать изделия любых типов.

Если возникает необходимость одновременно установить несколько электрических установок, то можно для этого взять специальный мультибокс, рассчитанный одновременно на 2, 3 или 4 блока. Он может понадобиться при установке поблизости нескольких розеток или выключателей. В продаже можно найти специальную конструкцию, которая способна соединить два или несколько одинарных подрозетников в один.

Общая характеристика

При выборе подрозетника следует обращать внимание на ряд ключевых характеристик, к которым относятся следующие пункты:

• размер;
• форма;
• расстояние между осями;
• материал, из которого выполнено изделие;

Как правило, электротехническая продукция производится из расчета на определенный внутренний диаметр подрозетника. В большинстве случаев такие конструкции выпускаются стандартного типа – у них внутренний диаметр равен 60 или 68 мм. На глубину подрозетника тоже внимательно смотрят, так как ее наименьший показатель равен 25 мм и выше.

Стоит отметить, что следует приобретать подрозетники, чтобы они по внутреннему диаметру полностью совпадали с электротехнической продукцией. В противном случае пользоваться подобной коммуникацией будет не слишком удобно, так как розетки и выключатели будут постоянно выскакивать из данного пенала.

Аналогичные изделия можно найти в продаже круглой, прямоугольной и даже квадратной формы. Проще всего установить круглую конструкцию, так как ее допустимо устанавливать как в стены из бетона, так и в гипсокартонные перегородки.

Если требуется разместить подобное изделие в гипсокартонной стене, то лучше всего применять подрозетники особого типа, которые в своей конструкции дополнительно оснащены крепежной системой, благодаря которой можно очень прочно закрепить это изделие в заранее подготовленном отверстии.

Современные подрозетники производятся, как правило, из полипропилена. Продукция из такого материала стоит по-настоящему дешево, к тому же устанавливать ее достаточно просто.

Когда производится блочный монтаж, очень важно соблюдать стандартное расстояние между подрозетниками, которое равно 71 мм. При блочной установке применяют только изделия одного диаметра.

Инструкция по монтажу

Разметка

Перед тем, как приступить к просверливанию отверстий для установки, необходимо точно определить, где будут размещаться в помещении розетки и выключатели. Такую систему продумывают в зависимости от наибольшей функциональности, внешнего вида помещения и удобства использования.

В настоящее время ни в одном нормативном документе не содержится достаточно жестких норм относительно установки данных систем, входящих в конструкции электрической проводки. Стоит отметить, что это справедливо не только для квартиры, но и для частного дома.

Тем не менее здесь также есть ряд определенных правил:

1. В жилом помещении розетка размещается на высоте 30 см от поверхности чистого пола. В случае с выключателями данный показатель возрастает до 90 см. Во всяком случае подобное решение является наиболее удобным при использовании электричества для бытовых нужд.
2. При планировании установки выключателя стоит помнить, что от края дверной коробки он должен находиться на расстоянии минимум 10 см.
3. В кухонном помещении розетки ставятся на высоте хотя бы 15 см от поверхности столешницы.

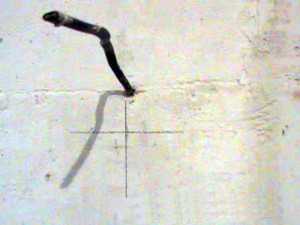

Когда точное местоположение будет установлено, на стене делают метку, которая и будет ролью центральной части подрозетника. От центра проводят 2 линии, пересекающиеся между собой под прямым углом. Они условно обозначают вертикальную и горизонтальные плоскости соответственно. Когда эти линии будут нанесены и все разметочные работы будут завершены, в дальнейшем заделывать отверстие под розетку будет значительно проще, например, с помощью гипсовой или алебастровой смести.

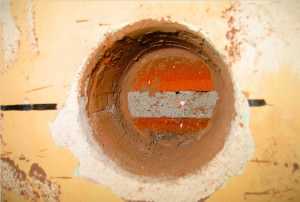

Отверстие для подрозетников



При проделывании в бетонной стене отверстий под последующую установку подрозетника лучше всего приобрести коронку с победитовыми зубьями. Ее диаметр составляет 70 мм. С ее помощью сверлятся отверстия, куда в дальнейшем и будут устанавливаться разного рода электрические приборы.

Для того, чтобы точно просверлить в бетоне отверстие для подрозетника, у коронки есть сверло с победитовым наконечником. Метод здесь будет такой – сначала в центральной части с помощью обыкновенного победитового сверла просверливают отверстие диаметром 6-8 мм, после чего уже начинают работать коронкой. В итоге получаются весьма ровные отверстия, не нуждающиеся в дальнейшей обработке.

Когда отверстие будет подготовлено, пробуют вставить туда подрозетник. Если сделать это не получается, то необходимо отверстие несколько расширить. Для этого можно взять коронку немного большего диаметра, увеличить отверстие при помощи болгарки, стамески или любым иным способом.

После того, как отверстие будет подготовлено под установку, приступают к заведению проводов. Для этого проделывают небольшую штробу и пропускают по ней электрический провод, заводя его в специальную нишу, имеющуюся в подрозетнике. Сделать это довольно легко, главное здесь следить за тем, чтобы провод не находился под напряжением.

Фиксация в стене

Как правило, для того, чтобы подрозетник был надежно закреплен в бетонной стене, применяют строительный гипс или алебастр. Непосредственно перед нанесением раствора нишу тщательно очищают от пыли и мусора, потом смачивают грунтовкой. Последний пункт также обязателен, так как гипсовые или алебастровые растворы способны вытягивать влагу, а при ее нехватке значительно ослаблять соединения.

Не нужно разводить слишком много раствора, так как он очень быстро застывает. Вполне достаточно будет сделать количество, необходимое строго на 1 подрозетник.

Нюансы установки нескольких подрозетников

В принципе, такая работа ничем не отличается от установки одинарного подрозетника, однако здесь для прокладки провода придется применять специальные соединительные элементы – так называемые бабочки.

Здесь также несколько сложнее будет с разметкой, так как нужно будет сразу рассчитывать на то, что рядом будут находиться несколько подрозетников. Ниши для размещения бабочек пропиливают болгаркой.

Блиц-советы

1. При закреплении подрозетника в стене, алебастр или шпатлевку используют только при незначительных отверстиях. Если они получаются больше, то здесь уже прибегают к строительному клею или цементно-песчаному раствору.
2. В подрозетнике обязательно нужно оставлять некоторое количество кабеля, который наверняка пригодится, когда придется ремонтировать контакты.
3. Когда изделие будет надежно закреплено, в него уже можно подводить розетку или выключатель и пускать электрический ток.

housetronic.ru

нормы и правила установки, способы монтажа, устройство

Розетка является не только обязательным функциональным элементом электропроводки, который служит для подключения различных электробытовых приборов, но еще и немаловажной деталью интерьера. Работа и ее аккуратный вид во многом зависят от грамотности выполнения установки подрозетников. Чтобы выполнить правильный монтаж, нужно учесть некоторые нюансы в работе. Прежде всего, нужно знать глубину подрозетников.

Виды подрозетников

Коробка для розетки выбирается на основе того, из какого материала изготовлена стена, в которую его будут помещать. Поэтому бывают следующие виды изделий:

1. Коробки, предназначенные для установки в кирпичные, бетонные, и газобетонные стены, их крепят с помощью строительного раствора.
2. Для стен из гипсокартона, фанеры они имеют специальные крепежные конструкции, которые предназначены для установки в стене.
3. Подрозетники для проводов в стандартном исполнении круглые, но есть овальные и квадратные изделия. Глубина подрозетника важна тем, что позволяет уложить внутрь него необходимый запас проводов.

Во время установки необходимо подобрать правильно размер коробок. Стандартный размер этого изделия 45 на 68 мм, а глубина подрозетника, соответственно, будет 40 на 65 мм.

Самые популярные и безопасные коробки изготовлены из специального диэлектрического пластика. Их используют во всех видах конструкций, кроме деревянных. Для таких построек предназначены подрозетники из металла.

Начинается работа с разметки поверхности, после этого необходимо сделать отверстие для подрозетника. В бетонные и кирпичные конструкции коробки для розеток крепятся при помощи раствора из гипса или цемента. Следовательно, необходимо приготовить этот раствор.

Для того чтобы сделать отверстие в поверхности, необходимо взять дрель и специальную коронку по бетону. После того, как работа завершена, с полученного места удаляем остатки бетона. Щеткой очищаем место для подрозетника от пыли.

Теперь необходимо заполнить раствором выемку, положить в нее коробку и зафиксировать, провода через специальные отверстия вывести наружу. Глубина подрозетника для бетона обычно составляет от 67 до 68 мм. Поэтому глубина выемки в стене на 5 мм должна быть больше, чем глубина коробки, так как необходимо учитывать место для раствора.

Раствор нужно готовить перед установкой коробки, так как он быстро затвердевает.

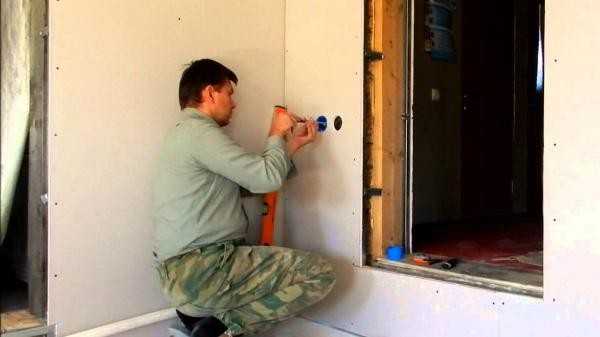

Устанавливаем подрозетник в гипсокартонные стены

Установка коробки для розеток в гипсокартон не требует применения раствора, на изделиях есть специальные крепежные детали. Для проделывания отверстия в стене необходима дрель и коронка по дереву.

Когда все готово, ставим подрозетник в стену, выводим в него провод, и коробку устанавливаем так, чтобы болты были параллельны полу. Далее те болты, которые утоплены, нужно закрутить. Коробка фиксируется в стене, два других болта нужны для крепления к коробке розетки.

Глубина подрозетника для гипсокартона позволяет оставить запас провода величиной в два диаметра этой коробки. При складывании этих проводов их нужно разместить без заломов, если запас 10 см, тогда можно сложить вдвое, но так, чтобы они не соприкасались между собой.

Самые распространенные размеры коробок

Самые главные характеристики, на основе которых определяют размер коробок для розеток, — это диаметр и глубина. Эти размеры соответствуют размеру выпускаемых в продажу вилок и розеток.

Основные величины диаметра бывают 60, 64 и 68 мм. При этом самым востребованным является диаметр подрозетников в 68 мм.

При этом глубина данных изделий бывает 40-60 мм, ее выбирают в зависимости от предназначения. Некоторые подрозетники используют как распределительные коробки. Тогда берут самые глубокие коробки, в них кроме проводов помещают еще и соединительные клеммы.

При выборе розетки определяется глубина подрозетника. Минимальная величина этого показателя должна быть соблюдена, чтобы провода в нем располагались компактно и без соприкосновений. Такая глубина составляет 40 мм.

Размеры коробок под розетки

Для этого используют коронку необходимого диаметра и глубины. Материал коронки зависит от вида стены. Сверление отверстия под подрозетник производится на высоких оборотах, что приводит к наиболее точным отверстиям в стене.

В настоящее время зачастую используют розетки европейского типа, к ним подходит глубина подрозетника стандартного — 45мм. Монтаж этой коробки для розетки идентичен всем другим способам монтажа, применяется та же коронка, которую подбирают в зависимости от устройства стены.

Максимальная глубина под подрозетник

Иногда приходится сталкиваться с такой проблемой, когда устройство стены имеет рассыпчатую структуру или многослойную, такие стены могут состоять из:

• гипса и доски;
• глины и деревянных перекрытий;
• кирпича и доски.

Такая структура стены находится чаще всего в старых жилых помещениях, толщина первого слоя стены могла достигать 70 мм, дальше шла кирпичная кладка. Изначально для таких стен предназначалась обычная жестяная банка, с прорезанными отверстиями для проводов, она практически утапливалась в стену, прикреплялась на цементно-известковый раствор.

Монтаж таких подрозетников длился более суток, в силу ожидания того, когда застынет раствор, и подрозетник зафиксируется в цементе. Только после этого розетка крепилась к стене.

Вскоре на замену жестяным банкам пришли пластмассовые коробки для розеток. В настоящее время они наиболее востребованы.

Самый главный вопрос — когда делать отверстия под розетки

Этот вопрос возникает у многих строителей и ремонтников. Ответ один — разметка должна проводиться до отделочных работ. Далее необходимо проделать отверстия под коробки, в процессе оштукатуривания их нужно оставить на месте.

После того, как стена будет оштукатурена, можно устанавливать коробки под розетки. Это, если установка производится в бетонную стену. Когда коробка уже установлена, нужно снаружи аккуратно замазать все изъяны, чтобы поверхность была ровной.

Если подрозетники нужно установить в гипсокартонной стене, необходимо сделать разметку, потом отверстия для этих коробок, а сами коробки можно установить после того, как стена будет оштукатурена.

В том случае, если коробку под розетку необходимо установить на поверхность из керамической плитки, то перед тем, как будет положена плитка, обязательно нужно сделать разметку, затем выемку для подрозетника. Провода тоже прокладывают электрики перед облицовочными работами.

После того, как плитка выложена, на местах с разметкой при помощи алмазной коронки делают отверстия. Во время работы коронку нужно опускать в воду. После того, как выемка подготовлена, в нее помещается раствор, потом провод выводится, и коробка укрепляется в стене.

Заключение

Итак, мы рассмотрели, какой должна быть глубина подрозетников.

Если монтаж произведен правильно, благодаря установленным коробкам розетки будут прочно держаться в стене и в процессе эксплуатации не расшатаются. Стена останется целой, и ее вид не будет испорчен трещинами и поломанными розетками.

fb.ru

Выполняем грамотный подбор и монтаж подрозетников по бетону

Стандартные подрозетники по бетону изолируют провода от стены и выполняют роль крепежных элементов для основных видов электроустановочного оборудования, к числу которого относятся:

1. Панели управления электрическими приборами.

2. Диммеры — регуляторы интенсивности света.

3. Штепсельные розетки.

4. Клеммные колодки.

5. Выключатели.

Расскажем об основных видах изделий.

Виды подрозетников

Производители изготавливают подрозетники из пластика, дерева и металла. Последние два вида утратили былую популярность, поскольку древесину можно применять только для монтажа открытой проводки, а железные коробы способны стать причиной короткого замыкания.

Различают 4 варианта исполнения крепежных коробок:

• Круглые. Самые популярные и универсальные.

• Квадратные. Более вместительные.

• Овальные. Нужны для монтажа двух розеток или розетки и выключателя в одном кожухе.

• Составные. Блок из 2 и более подрозетников, соединенных в одну конструкцию.

Перед покупкой фиксатора следует определиться с его размерами.

Размеры

В случае использования изделий квадратной формы, размеры подрозетников по бетону определяются следующими характеристиками:

1. Ширина и высота.

2. Глубина.

3. Крепежное расстояние.

Например, размеры 68×68×43 информируют о том, что длина и ширина короба равны 68 мм, а глубина подрозетника для бетона — 43 мм. Эти параметры следует подбирать под конкретную розетку, которую планируется установить.

Существует такой размер, как крепежное расстояние — точная «дистанция» между двумя отверстиями для монтажа механизма розетки.

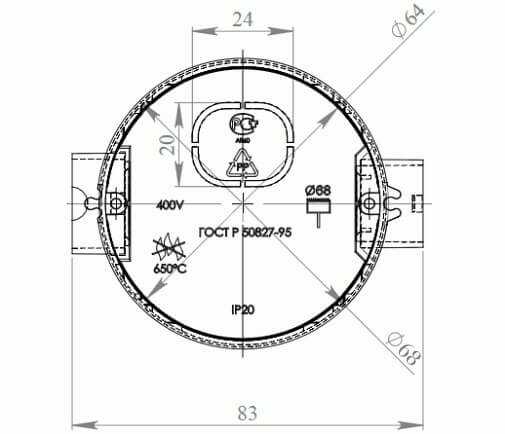

Диаметр

Для круглых коробов под бетон производители разработали иную систему классификации:

• Диаметр подрозетника. Обозначается буквой D. Самые ходовые параметры: 60, 64, 65, 68, 70 и 75 мм. Чтобы розетка или выключатель идеально поместились внутри кожуха, у них должен быть аналогичный диаметр механизма.

• Глубина. Обозначается буквой H. Типичные размеры: 40, 42, 45, 60 и 62 мм. Бывают изделия с глубиной до 80 мм. Они нужны для внутреннего размещения клеммных колодок, если проводка не оборудована распаечными коробками.

При монтаже овальных и составных подрозетников необходимо учитывать такой параметр, как межцентровое расстояние — «дистанция» между центрами осей.

Это расстояние, которое нужно отсчитать между отверстиями под сверление при установке коробки. По стандарту оно равняется 71 мм, но некоторые производители меняют «разбег» в большую или меньшую стороны.

Установка подрозетника в бетон

Перед тем, как ставить подрозетники в бетон, следует подготовиться. Нужно собрать весь необходимый инвентарь, а именно:

1. Инструменты для проделывания отверстий. Это может быть перфоратор с алмазной коронкой и набором ударных бит или угловая шлифовальная машинка с диском малого диаметра.

2. Вспомогательные инструменты. Строительный уровень, молоток и зубило. Еще понадобится нож, неширокий шпатель, карандаш для нанесения разметки.

3. Компоненты раствора. Гипс или алебастр, вода и емкость для замешивания.

Когда все готово, можно переходить к нанесению направляющих линий и точек.

Нанесение разметки

Грамотная разметка ускоряет процесс установки монтажных коробок и сводит на нет риск возникновения ошибок. Каждый элемент должен быть на своем месте, поэтому существуют рекомендации, которых стараются придерживаться электрики:

• Розетки в жилых помещениях — 30 см от пола.

• Выключатели и диммеры — 90 см от пола.

• Любые узлы проводки — 10 см от дверной коробки.

Единственные ограничения для расположения розеток и выключателей перечислены в нормативной документации ПУЭ 7.1.48 — 1.50: не менее 50 см от газопровода и 60 см от дверного проема душевой кабины.

Сделать разметку просто — достаточно отметить на стене точки для сверления, которые станут основами направляющих размерных сеток, выровненных по уровню.

Контуры для круглого подрозетника можно наметить с помощью циркуля, но есть способ проще: приложить монтажную коробку к поверхности, совместив центр с отмеченным маркером, и очертить карандашом.

Диаметр меток-контуров должен быть больше, чем у подрозетника, иначе с установкой возникнут сложности: короб не влезет в подготовленное отверстие.

Подготовка отверстия

Выемку в стене можно сделать тремя способами, используя:

1. Победитовую или алмазную коронку по бетону. Необходимо упереть центровочное сверло коронки в отметку центра будущего отверстия и вырезать «керн» чуть больше глубины подрозетника, затем сколоть остатки зубилом или ударной битой перфоратора.

2. Дрель с победитовым сверлом. Нужно просверлить по отмеченному периметру много отверстий: чем больше, тем лучше, потом выбить бетон по частям с помощью молотка, зубила или перфоратора.

3. Болгарку. Следует выбрать диск малого диаметра и прорезать бетон по отмеченным контурам. Справиться с оставшимися частями поможет зубило.

Подгонка подрозетника

Перед окончательной фиксацией нужно проверить глубину подрозетника: его края должны быть «утоплены» внутрь отверстия примерно на 5-6 мм. Это нужно для того, чтобы «зарезервировать» место для раствора. Если все в порядке, остается лишь сделать штробу для провода и начать замешивание раствора.

Провод необходимо оставлять с запасом: контактные участки могут подгореть, тогда их придется откусить, а длины для повторного крепления к механизму розетки или выключателя уже не хватит.

Фиксация раствором

На финальном этапе следует очистить готовое отверстие от пыли, смочить его водой и подождать 3-4 минуты (эта мера повысит адгезию), затем просунуть провод в подрозетник и приступить к замешиванию раствора.

Пропорции для разведения гипса и алебастра примерно одинаковы: на 2 части сухого порошка требуется 1 часть воды. Раствор застывает очень быстро — в течение 5-20 минут, поэтому не нужно готовить его заранее.

Когда смесь приобретет густую консистенцию, необходимо вложить ее часть в отверстие с помощью шпателя, потом вставить подрозетник и заполнить боковые зазоры. Остатки раствора можно удалить после его полного отвердевания.

Качественный подрозетник по бетону, изготовленный из полипропилена, будет выполнять свои задачи на протяжении 25 лет. Это недорогой конструктивный элемент, который не только надежно зафиксирует розетку или выключатель, но и предотвратит возгорание в случае возникновения короткого замыкания.



bydom.ru

Размер подрозетника стандартный — Только ремонт своими руками в квартире: фото, видео, инструкции

Размеры подрозетников и их монтаж на разные виды поверхностей

Подрозетник представляет собой коробку для крепления в ней электрооборудования, в основном выпускается круглый, но также встречается и квадратный. Размеры подрозетников стандартные, отклонение от нормы встречается редко. Он нужен для того, чтоб не повреждать стену каждый раз при замене, берет на себя функцию для жесткого скрепления элементов в плоскости.

• Монтаж одиночного подрозетника
• Монтаж нового подрозетника в старый
• Установка блока подрозетников
• Монтаж подрозетника на прочие поверхности
• Расположение провода в подрозетнике
• Вывод

Монтаж одиночного подрозетника

Для того чтобы закрепить одну коробку в стене потребуется:

• Уровень;
• Карандаш, кисточка/пульверизатор, маленький шпатель;
• Зубило;
• Молоток;
• Дрель с круглой насадкой, имеющая диаметр 68 мм;
• Алебастр, вода.

Для начала отмечаем по горизонтальному уровню линию, затем от провода вниз чертим еще одну, это будет левая крайняя точка нашего подрозетника. Ориентируясь на вертикальную полоску, горизонтальную линию, обводим заднюю часть элемента, для ориентира.

Диаметр обода — 68 мм,установочная внешняя глубина 45 мм, это следует учесть при выборе насадки. Делаем метки, по ним сверлим отверстие, смачивая насадку водой, чтоб не было она не перегревалась.

В коробке есть 2 стороны: одна немного уже второй, устанавливаем широкой частью по горизонтали, узкой – по вертикали, иначе коробка может не влезть. Также удаляются «ушки» — переходы для монтажа блока подрозетников. они абсолютно не нужны при монтаже одиночного элемента. Если мы их не удалим, коробка не войдет в отверстие и нам придется его расширять.

Мы отметили линию вниз от провода, это наш левый край. Нам необходимо, чтобы провод зашел в диагональное отверстие, не в прямое, а диагональное, потому, что винт для крепления расположен прямо над вертикальным отверстием, он повреждает провод.

После того как мы примеряли подрозетник, убедились что диаметр подходит, нам осталось смочить отверстие и наш элемент для крепления розеток водой, чтобы алебастр лучше держался. Мешаем алебастр с водой в пропорции 1:4, где одна часть воды и четыре алебастра и наносим его на стенку, боковые грани, на дно подрозетника, примыкающее к поверхности.

После установки коробку нужно поправить, добиться строго одного уровня со стеной, чтобы она не выпирала и не была глубоко посажена, все крайние точки имели одинаковое расстояние до стены. Весь лишний алебастр использовать на маскирование провода, идущего к будущей розетке.

Монтаж нового подрозетника в старый

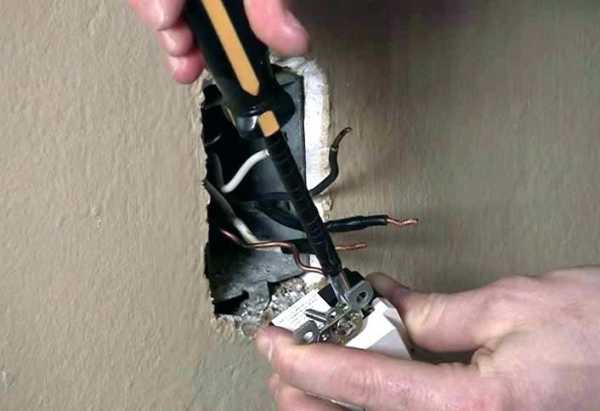

Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.

Работы нужно совершать в следующем порядке:

1.Выключаем свет в электрическом счетчике.

2.Проверяем отсутствие напряжения включением лампочки.

3.Снимаем крышку, выкручиваем розетку.

5.Смотрим на нашу коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр чтоб прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Нужно помнить и о проводе, если встарой — он идет по центру, тогда следует очень аккуратно закручивать винты, чтобы было оптимальное расстояние и допустимая глубина закручивания шурупов. Если есть возможность, то желательно сточить кончик, чтобы он имел некое расстояние до провода, или был, по крайней мере, неострый, иначе повреждение чревато коротким замыканием.

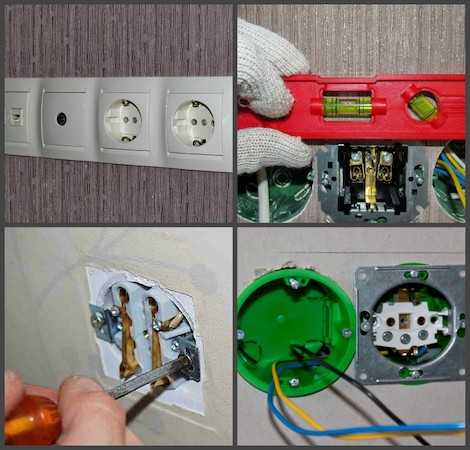

Установка блока подрозетников

Для того, чтобы установить блок наших элементов, нам понадобится тот же инструмент и еще более широкая коронка на дрель, диаметр которой 70 – 80мм, если он идет с четырьмя коробками тогда диаметр лучше выбрать на 80.

Размечаем справа от линии, чтобы он вошел в диагональное отверстие, это и экономит время, и шнур фактически не сгибается, не повреждается шурупами. Если блок готовый, тогда там отмерено уже готовое расстояние между коробками, если нет, то нам следует отмерить это вручную.

Отмеряем горизонталь тщательно, на блоке это будет очень хорошо видно невооруженным глазом, после чего также обводим блок, главное, чтобы межосевое расстояниемежду центрами было не менее 71 мм, это можно сделать и вручную, без обвода.

Затем сверлим отверстия, вынимаем остатки цемента и кладки, выбываем перегородки, заводим провод в элемент, меряем, чтобы он был строго по горизонтали. На блоке этого сложнее добиться, поэтому сверлим с запасом, и большей коронкой,диаметр которой 70-80 мм.

На блоке узкая часть уже установлена вертикально, и специальные переходы между подрозетниками выполняют свою работу. Водиночном — они удаляются, чтоб занимать меньше пространства.

Монтаж подрозетника на прочие поверхности

В гипсокартоне задача упрощается, потому что нет необходимости в алебастре. Нужно проделать те же операции, разметка, вырезание определенного размера отверстия, соответствующего с подрозетником, фиксация.

Фиксация коробки в гипсокартоне происходит за счет специальных крепежных лапок, которые прижимаются к гипсокартону при закручивании. Данный подрозетник называется универсальным, его можно крепить к различным тонкостенным поверхностям, в которые входит гипсокартон.

Если коробка, несмотря на плотную фиксацию, сильно выпирает, необходимо снять толщину, и сделать кромки отверстия в гипсокартоне под углом.

Универсальный подрозетник имеет большие размеры, потому что расстояние между лапками составляет 83 мм, что удобно, если у нас имеется розетка либо нестандартный выключатель, у которого расстояние между креплением может быть немного больше.

Аналогично по дереву, если это тонкая деревянная перегородка, но если дом со сруба, тогда возможен вариант прикручивания стенки коробки к срубу на саморезы.

Если куплен универсальный подрозетник для кирпичной стены либо сруба, тогда лапки необходимо выкрутить.

Отверстия в одиночном подрозетнике лучше сделать разогретым ножом, во избежание поломки корпуса. При этом нужно иметь безопасное расстояние от гипсокартона и дерева.

При монтаже подрозетника на поверхность, которая будет штукатуриться, либо на нее будет ложиться плитка, нет необходимости сверлить отверстия на всю глубину. Следует сделать подрозетник немного выступающим, на 5-7 мм, либо меньше, в зависимости от толщины штукатурки/плитки.

Также важно при выборе подрозетника учитывать, что размер глубины розетки может отличаться от глубины подрозетника, также как и диаметр.

Расположение провода в подрозетнике

Конечно, многие не делают на этом особого акцента, но это весьма немаловажная деталь, ведь после каждой замены розетки, выключателя, в коробке, подрозетнике есть вероятность облома кончика провода, либо удаление его и зачистка.

Многие настаивают на том, чтоб запас провода в подрозетнике был 20 см, хуже, если не менее 10 см, но размер провода будет со временем уменьшаться. В худшем случае, при ошибке строителей их наращивают сразу в подрозетнике, такие места окисляются, искрят, и являются у многих проблемным местом.

Провод нужно аккуратно сложить либо по спирали, имеющей большой диаметр, либо с плавным изгибом, ни в коем случае, не допуская резкого изгиба, либо перелома. Такую ошибку делают зачастую неопытные хозяева домов, когда провода укладывают на скорую руку, с надеждой нескоро вновь разбирать розетку.

Так делать не желательно, ведь мы не сможем подтянуть нехватающую длину из штукатурки, нужно стараться делать изгиб менее резким. Особо осторожно следует вести себя со старыми проводами, которым более 20 лет.

Монтаж подрозетника вполне возможен своими руками, для этого достаточно лишь следовать общеизвестным стандартам и правилам, бережно относиться к проводам. Самое главное — не забывать про технику безопасности, и обязательно, без наличия специальных инструментов не проверять отсутствие электрического тока включением лампочки в помещении.

Какие бывают подрозетники?

22.08.2016 1 комменатрий 11 995 просмотров

После демонтажа старой розетки или штробления стены под установку новой необходимо закрепить в стене подрозетник. Это изделие нужно для того, чтобы надежно зафиксировать розетку либо выключатель внутри подготовленного отверстия. Помимо этого в деревянных домах данное изделие дополнительно служит для того, чтобы предотвратить пожар при возгорании розетки. В этой статье мы рассмотрим основные виды и размеры подрозетников, применяемых в электромонтаже.

Материал изготовления

Для начала рассмотрим, из чего делают подрозетники и где применяется каждая разновидность. Итак, на сегодняшний день существует 2 основных материала изготовления:

1. Пластик. Более популярен, может быть негорючим, благодаря чему подрозетник можно устанавливать в деревянной стенке (например, в вагонке или в брусе).
2. Металл. Металлические изделия все больше отходят на задний план. Раньше они использовались для предотвращения распространения пламени, однако из-за того, что металл проводит электрический ток, в целях безопасности такой вид подрозетника теряет свою популярность.
3. Дерево. Деревянные накладки могут использоваться при монтаже открытой электропроводки. когда розетку устанавливают непосредственно на стене. Такой вид исполнения также потерял свою популярность, но ранее использовался часто.

Конструктивные особенности

Следующее различие в подрозетниках – особенность самой конструкции. Существуют пластиковые стаканы для установки в гипсокартоне, а также бетоне. Основная разница между ними в наличии специальных прижимных лапок, которые в полых стенах (как правило, гипсовых) позволяют надежно зафиксировать стакан. Эти распорки выглядят следующим образом:

Обычные пластиковые подрозетники по конструкции не отличаются от железных и могут применяться не только для установки в бетон, но и кирпич, газобетон, а также пеноблоки. Фиксация таких изделий производится за счет наложения слоя алебастра в подготовленное отверстие.

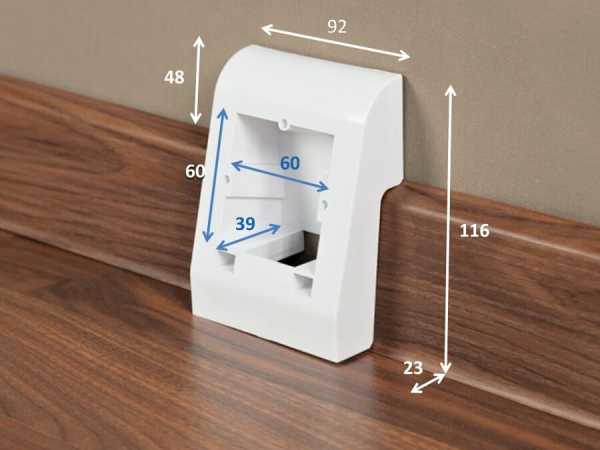

Помимо этого подрозетники бывают открытого и скрытого типа установки. Первые чаще всего используют для крепления на плинтус, если есть необходимость провести проводку в плинтусе. Скрытые подрозетники были рассмотрены выше (обычный стакан, с ушками или без них).

По форме монтажные коробки (их еще так могу называть) делятся на круглые, квадратные и овальные. Чаще всего используют круглый вид исполнения, однако иногда возникает необходимость применить квадратные изделия (они немного вместительнее). Овальные подрозетники нужны для того, чтобы одновременно можно было подключить двойную розетку (или 1, но с выключателем света).

Тут же следует рассказать о составных конструкциях, имеющих соединители, благодаря которым можно собрать до 5 стаканов в одну конструкцию, что удобно, если вы решили установить блок розеток в стене. Фото блочного вида монтажных коробок:

Ну и последнее различие между изделиями – глубина самого стакана. Существуют узкие, стандартные и углубленные подрозетники. Для различных условий применяется каждый отдельный тип корпуса. К примеру, глубокие коробки используют в том случае, если решено проводить электропроводку без распределительных коробок. В этом случае стакан будет сам служить распредкоробкой.

Типовые размеры

Ну и последнее, о чем хотелось бы рассказать – какие бывают размеры подрозетников. Стандартные габариты 68 на 45 см, но при этом учтите, что внутренний диаметр будет 65 см, а глубина – 40. У узких монтажных коробках глубина может быть 25 мм, а вот размеры углубленных изделий могут достигать 80 мм. Диаметр также может различаться и составлять не 65, а 60 мм, что востребовано в некоторых случаях.

Габариты квадратных подрозетников отличаются, в зависимости от производителя. Чаще всего используют размер 70*70 мм, однако могут быть и 60*60, как показано на фото ниже:

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, какие бывают виды и размеры подрозетников. Как вы видите, для собственных условий можно выбрать подходящий вариант из широкого ассортимента товара!

Подрозетники по бетону – размеры и способ установки

Ремонт квартиры или дома всегда связан с заменой старых устройств новыми. Это в полной мере касается и электрических сетей. И если косметический ремонт не затрагивает капитальное изменение электропроводки, все равно розетки, выключатели, диммеры и различные датчики приходится менять. А, значит, приходится менять и подрозетники, или как их еще называют, установочные коробки. Первоначальное назначение этих приборов была изоляция от стеновых материалов, в основном это касалось деревянных поверхностей. Сегодня подрозетник – обязательный элемент электропроводки в независимости, из какого материала были возведены стены. Поэтому подрозетники по бетону (размеры будут показаны ниже) сегодня используются для установки выключателей, розеток и других приборов в кирпичных и бетонных конструкциях.

Размеры подрозетников

В настоящее время производители предлагают подрозетники для бетона, изготовленные из металлов или пластика. Их размеры определяются:

• Внутренним диаметром, который варьируется в диапазоне от 60 до 68 мм.
• Глубиною посадки: от 25 до 80 мм. Специалисты считают, что чаще всего приходиться использовать подрозетники глубиною 40-45 мм.
• Если устанавливается блочная модель, то межосевое расстояние между двумя установочными коробками в блоке составляет 71 мм.

Как показывает практика, самые востребованные размеры подрозетников по бетону – это диаметр 65 мм, глубина 45 мм, материал – полипропилен. Отдельно взятые подрозетники можно объединять в блоки или покупать и устанавливать блочный вариант. Вторая позиция лучше, но есть определенные ограничения в плане количества подрозетников в блоке. Если есть необходимость увеличить число гнезд в установочной коробке, то придется собирать конструкцию или из нескольких коробок, или из нескольких блоков.

Соединять подрозетники для бетона между собой очень просто. На их боковых стенках есть специальные каналы, которые закрыты тонкой пластмассой. Она легко удаляется при помощи плоскогубцев или ножом. Если провести монтаж коробок рядом друг с другом, то проводка будет проходить по этим боковым каналам. Если подрозетники устанавливаются на каком-то определенном расстоянии друг от друга, тогда придется приобретать дополнительно кабель каналы, с помощью которых будут соединяться между собой установочные коробки, и в них же будет проводиться монтаж проводов.

Монтаж подрозетников

Как установить подрозетник, как правильно провести его монтаж? Этот вопрос встречается сегодня нечасто, потому что установка розеток в бетонной стене – процесс не очень сложный, и многие владельцы жилых помещений с ним справляются самостоятельно. И все же покажем последовательность проведения установки подрозетника в бетонную стену.

• Выбирается место установки розеток согласно проекту прокладки электрической проводки.
• Делаем по выбранному месту отверстие. Для этого вам понадобится перфоратор и алмазная коронка, соответствующего диаметра.

Внимание! Диаметр коронки должен быть чуть больше диаметра установочной коробки. Глубину сверления также надо немного увеличить.

• Внутреннюю поверхность сделанного отверстия (дно) необходимо доработать зубилом и молотком.
• Теперь надо посадочное гнездо смочить небольшим количеством воды.
• Производится обмазка дна отверстия и его боковых стенок алебастром.
• Монтаж подрозетника для бетона с креплением его двумя саморезами, которые поступают с ним в комплекте. Проводить установку подрозетника в бетоне нужно заподлицо с поверхностью стены.
• Удаляются излишки алебастра.
• Монтаж розетки с подключением к питающим проводам.

Обратите внимание, что монтаж подрозетников в бетонной стене должен производиться с определенным расположением. В боковой стенке прибора есть отверстие для проводов, так вот его надо сориентировать по месту входа этих самых проводов.

Установка розеток – процесс не самый сложный. Но именно к этим приборам часто предъявляются дизайнерские требования. Установочная коробка не имеет таких требований, потому что сам подрозетник по бетону не виден. Единственное требование – прочность и изоляционные способности материала. Поэтому сегодня металлические приборы уже не применяются, хотя это не единственная причина. Их цена неоправданна. И последнее – пластиковый подрозетник по бетону прослужит лет 20-25. Если условия эксплуатации нормальные, то этот срок может быть продлен

Кабель-каналы для электропроводки – виды, типы и размеры

Как правильно провести проводку в доме

Схема установки и подключения розетки для интернета

Источники: http://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/razmery-podrozetnikov.html, http://samelectrik.ru/kakie-byvayut-podrozetniki.html, http://onlineelektrik.ru/eprovodka/rozetky/podrozetniki-po-betonu-razmery-i-sposob-ustanovkiremont-kvartiry-ili-doma-vsegda-svyazan-s-zamenoj-staryx-ustrojstv-novymi-eto-v-polnoj-mere-kasaetsya-i-elektricheskix-setej-i-esli-kosmeti.html

remontonly.ru

Размер подрозетника стандартный

Размеры подрозетников и их монтаж на разные виды поверхностей

Подрозетник представляет собой коробку для крепления в ней электрооборудования, в основном выпускается круглый, но также встречается и квадратный. Размеры подрозетников стандартные, отклонение от нормы встречается редко. Он нужен для того, чтоб не повреждать стену каждый раз при замене, берет на себя функцию для жесткого скрепления элементов в плоскости.

• Монтаж одиночного подрозетника
• Монтаж нового подрозетника в старый
• Установка блока подрозетников
• Монтаж подрозетника на прочие поверхности
• Расположение провода в подрозетнике
• Вывод

Монтаж одиночного подрозетника

Для того чтобы закрепить одну коробку в стене потребуется:

• Уровень;
• Карандаш, кисточка/пульверизатор, маленький шпатель;
• Зубило;
• Молоток;
• Дрель с круглой насадкой, имеющая диаметр 68 мм;
• Алебастр, вода.

Для начала отмечаем по горизонтальному уровню линию, затем от провода вниз чертим еще одну, это будет левая крайняя точка нашего подрозетника. Ориентируясь на вертикальную полоску, горизонтальную линию, обводим заднюю часть элемента, для ориентира.

Диаметр обода — 68 мм,установочная внешняя глубина 45 мм, это следует учесть при выборе насадки. Делаем метки, по ним сверлим отверстие, смачивая насадку водой, чтоб не было она не перегревалась.

В коробке есть 2 стороны: одна немного уже второй, устанавливаем широкой частью по горизонтали, узкой – по вертикали, иначе коробка может не влезть. Также удаляются «ушки» — переходы для монтажа блока подрозетников. они абсолютно не нужны при монтаже одиночного элемента. Если мы их не удалим, коробка не войдет в отверстие и нам придется его расширять.

Мы отметили линию вниз от провода, это наш левый край. Нам необходимо, чтобы провод зашел в диагональное отверстие, не в прямое, а диагональное, потому, что винт для крепления расположен прямо над вертикальным отверстием, он повреждает провод.

После того как мы примеряли подрозетник, убедились что диаметр подходит, нам осталось смочить отверстие и наш элемент для крепления розеток водой, чтобы алебастр лучше держался. Мешаем алебастр с водой в пропорции 1:4, где одна часть воды и четыре алебастра и наносим его на стенку, боковые грани, на дно подрозетника, примыкающее к поверхности.

После установки коробку нужно поправить, добиться строго одного уровня со стеной, чтобы она не выпирала и не была глубоко посажена, все крайние точки имели одинаковое расстояние до стены. Весь лишний алебастр использовать на маскирование провода, идущего к будущей розетке.

Монтаж нового подрозетника в старый

Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.

Работы нужно совершать в следующем порядке:

1.Выключаем свет в электрическом счетчике.

2.Проверяем отсутствие напряжения включением лампочки.

3.Снимаем крышку, выкручиваем розетку.

5.Смотрим на нашу коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр чтоб прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Нужно помнить и о проводе, если встарой — он идет по центру, тогда следует очень аккуратно закручивать винты, чтобы было оптимальное расстояние и допустимая глубина закручивания шурупов. Если есть возможность, то желательно сточить кончик, чтобы он имел некое расстояние до провода, или был, по крайней мере, неострый, иначе повреждение чревато коротким замыканием.

Установка блока подрозетников

Для того, чтобы установить блок наших элементов, нам понадобится тот же инструмент и еще более широкая коронка на дрель, диаметр которой 70 – 80мм, если он идет с четырьмя коробками тогда диаметр лучше выбрать на 80.

Размечаем справа от линии, чтобы он вошел в диагональное отверстие, это и экономит время, и шнур фактически не сгибается, не повреждается шурупами. Если блок готовый, тогда там отмерено уже готовое расстояние между коробками, если нет, то нам следует отмерить это вручную.

Отмеряем горизонталь тщательно, на блоке это будет очень хорошо видно невооруженным глазом, после чего также обводим блок, главное, чтобы межосевое расстояниемежду центрами было не менее 71 мм, это можно сделать и вручную, без обвода.

Затем сверлим отверстия, вынимаем остатки цемента и кладки, выбываем перегородки, заводим провод в элемент, меряем, чтобы он был строго по горизонтали. На блоке этого сложнее добиться, поэтому сверлим с запасом, и большей коронкой,диаметр которой 70-80 мм.

На блоке узкая часть уже установлена вертикально, и специальные переходы между подрозетниками выполняют свою работу. Водиночном — они удаляются, чтоб занимать меньше пространства.

Монтаж подрозетника на прочие поверхности

В гипсокартоне задача упрощается, потому что нет необходимости в алебастре. Нужно проделать те же операции, разметка, вырезание определенного размера отверстия, соответствующего с подрозетником, фиксация.

Фиксация коробки в гипсокартоне происходит за счет специальных крепежных лапок, которые прижимаются к гипсокартону при закручивании. Данный подрозетник называется универсальным, его можно крепить к различным тонкостенным поверхностям, в которые входит гипсокартон.

Если коробка, несмотря на плотную фиксацию, сильно выпирает, необходимо снять толщину, и сделать кромки отверстия в гипсокартоне под углом.

Универсальный подрозетник имеет большие размеры, потому что расстояние между лапками составляет 83 мм, что удобно, если у нас имеется розетка либо нестандартный выключатель, у которого расстояние между креплением может быть немного больше.

Аналогично по дереву, если это тонкая деревянная перегородка, но если дом со сруба, тогда возможен вариант прикручивания стенки коробки к срубу на саморезы.

Если куплен универсальный подрозетник для кирпичной стены либо сруба, тогда лапки необходимо выкрутить.

Отверстия в одиночном подрозетнике лучше сделать разогретым ножом, во избежание поломки корпуса. При этом нужно иметь безопасное расстояние от гипсокартона и дерева.

При монтаже подрозетника на поверхность, которая будет штукатуриться, либо на нее будет ложиться плитка, нет необходимости сверлить отверстия на всю глубину. Следует сделать подрозетник немного выступающим, на 5-7 мм, либо меньше, в зависимости от толщины штукатурки/плитки.

Также важно при выборе подрозетника учитывать, что размер глубины розетки может отличаться от глубины подрозетника, также как и диаметр.

Расположение провода в подрозетнике

Конечно, многие не делают на этом особого акцента, но это весьма немаловажная деталь, ведь после каждой замены розетки, выключателя, в коробке, подрозетнике есть вероятность облома кончика провода, либо удаление его и зачистка.

Многие настаивают на том, чтоб запас провода в подрозетнике был 20 см, хуже, если не менее 10 см, но размер провода будет со временем уменьшаться. В худшем случае, при ошибке строителей их наращивают сразу в подрозетнике, такие места окисляются, искрят, и являются у многих проблемным местом.

Провод нужно аккуратно сложить либо по спирали, имеющей большой диаметр, либо с плавным изгибом, ни в коем случае, не допуская резкого изгиба, либо перелома. Такую ошибку делают зачастую неопытные хозяева домов, когда провода укладывают на скорую руку, с надеждой нескоро вновь разбирать розетку.

Так делать не желательно, ведь мы не сможем подтянуть нехватающую длину из штукатурки, нужно стараться делать изгиб менее резким. Особо осторожно следует вести себя со старыми проводами, которым более 20 лет.

Монтаж подрозетника вполне возможен своими руками, для этого достаточно лишь следовать общеизвестным стандартам и правилам, бережно относиться к проводам. Самое главное — не забывать про технику безопасности, и обязательно, без наличия специальных инструментов не проверять отсутствие электрического тока включением лампочки в помещении.

Какие бывают подрозетники?

22.08.2016 1 комменатрий 11 995 просмотров

После демонтажа старой розетки или штробления стены под установку новой необходимо закрепить в стене подрозетник. Это изделие нужно для того, чтобы надежно зафиксировать розетку либо выключатель внутри подготовленного отверстия. Помимо этого в деревянных домах данное изделие дополнительно служит для того, чтобы предотвратить пожар при возгорании розетки. В этой статье мы рассмотрим основные виды и размеры подрозетников, применяемых в электромонтаже.

Материал изготовления

Для начала рассмотрим, из чего делают подрозетники и где применяется каждая разновидность. Итак, на сегодняшний день существует 2 основных материала изготовления:

Пластик. Более популярен, может быть негорючим, благодаря чему подрозетник можно устанавливать в деревянной стенке (например, в вагонке или в брусе).

Металл. Металлические изделия все больше отходят на задний план. Раньше они использовались для предотвращения распространения пламени, однако из-за того, что металл проводит электрический ток, в целях безопасности такой вид подрозетника теряет свою популярность.

Дерево. Деревянные накладки могут использоваться при монтаже открытой электропроводки. когда розетку устанавливают непосредственно на стене. Такой вид исполнения также потерял свою популярность, но ранее использовался часто.

Конструктивные особенности

Следующее различие в подрозетниках – особенность самой конструкции. Существуют пластиковые стаканы для установки в гипсокартоне, а также бетоне. Основная разница между ними в наличии специальных прижимных лапок, которые в полых стенах (как правило, гипсовых) позволяют надежно зафиксировать стакан. Эти распорки выглядят следующим образом:

Обычные пластиковые подрозетники по конструкции не отличаются от железных и могут применяться не только для установки в бетон, но и кирпич, газобетон, а также пеноблоки. Фиксация таких изделий производится за счет наложения слоя алебастра в подготовленное отверстие.

Помимо этого подрозетники бывают открытого и скрытого типа установки. Первые чаще всего используют для крепления на плинтус, если есть необходимость провести проводку в плинтусе. Скрытые подрозетники были рассмотрены выше (обычный стакан, с ушками или без них).

По форме монтажные коробки (их еще так могу называть) делятся на круглые, квадратные и овальные. Чаще всего используют круглый вид исполнения, однако иногда возникает необходимость применить квадратные изделия (они немного вместительнее). Овальные подрозетники нужны для того, чтобы одновременно можно было подключить двойную розетку (или 1, но с выключателем света).

Тут же следует рассказать о составных конструкциях, имеющих соединители, благодаря которым можно собрать до 5 стаканов в одну конструкцию, что удобно, если вы решили установить блок розеток в стене. Фото блочного вида монтажных коробок:

Ну и последнее различие между изделиями – глубина самого стакана. Существуют узкие, стандартные и углубленные подрозетники. Для различных условий применяется каждый отдельный тип корпуса. К примеру, глубокие коробки используют в том случае, если решено проводить электропроводку без распределительных коробок. В этом случае стакан будет сам служить распредкоробкой.

Типовые размеры

Ну и последнее, о чем хотелось бы рассказать – какие бывают размеры подрозетников. Стандартные габариты 68 на 45 см, но при этом учтите, что внутренний диаметр будет 65 см, а глубина – 40. У узких монтажных коробках глубина может быть 25 мм, а вот размеры углубленных изделий могут достигать 80 мм. Диаметр также может различаться и составлять не 65, а 60 мм, что востребовано в некоторых случаях.

Габариты квадратных подрозетников отличаются, в зависимости от производителя. Чаще всего используют размер 70*70 мм, однако могут быть и 60*60, как показано на фото ниже:

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, какие бывают виды и размеры подрозетников. Как вы видите, для собственных условий можно выбрать подходящий вариант из широкого ассортимента товара!

Подрозетники по бетону – размеры и способ установки

Ремонт квартиры или дома всегда связан с заменой старых устройств новыми. Это в полной мере касается и электрических сетей. И если косметический ремонт не затрагивает капитальное изменение электропроводки, все равно розетки, выключатели, диммеры и различные датчики приходится менять. А, значит, приходится менять и подрозетники, или как их еще называют, установочные коробки. Первоначальное назначение этих приборов была изоляция от стеновых материалов, в основном это касалось деревянных поверхностей. Сегодня подрозетник – обязательный элемент электропроводки в независимости, из какого материала были возведены стены. Поэтому подрозетники по бетону (размеры будут показаны ниже) сегодня используются для установки выключателей, розеток и других приборов в кирпичных и бетонных конструкциях.

Размеры подрозетников

В настоящее время производители предлагают подрозетники для бетона, изготовленные из металлов или пластика. Их размеры определяются:

• Внутренним диаметром, который варьируется в диапазоне от 60 до 68 мм.
• Глубиною посадки: от 25 до 80 мм. Специалисты считают, что чаще всего приходиться использовать подрозетники глубиною 40-45 мм.
• Если устанавливается блочная модель, то межосевое расстояние между двумя установочными коробками в блоке составляет 71 мм.

Как показывает практика, самые востребованные размеры подрозетников по бетону – это диаметр 65 мм, глубина 45 мм, материал – полипропилен. Отдельно взятые подрозетники можно объединять в блоки или покупать и устанавливать блочный вариант. Вторая позиция лучше, но есть определенные ограничения в плане количества подрозетников в блоке. Если есть необходимость увеличить число гнезд в установочной коробке, то придется собирать конструкцию или из нескольких коробок, или из нескольких блоков.

Соединять подрозетники для бетона между собой очень просто. На их боковых стенках есть специальные каналы, которые закрыты тонкой пластмассой. Она легко удаляется при помощи плоскогубцев или ножом. Если провести монтаж коробок рядом друг с другом, то проводка будет проходить по этим боковым каналам. Если подрозетники устанавливаются на каком-то определенном расстоянии друг от друга, тогда придется приобретать дополнительно кабель каналы, с помощью которых будут соединяться между собой установочные коробки, и в них же будет проводиться монтаж проводов.

Монтаж подрозетников

Как установить подрозетник, как правильно провести его монтаж? Этот вопрос встречается сегодня нечасто, потому что установка розеток в бетонной стене – процесс не очень сложный, и многие владельцы жилых помещений с ним справляются самостоятельно. И все же покажем последовательность проведения установки подрозетника в бетонную стену.

• Выбирается место установки розеток согласно проекту прокладки электрической проводки.
• Делаем по выбранному месту отверстие. Для этого вам понадобится перфоратор и алмазная коронка, соответствующего диаметра.

Внимание! Диаметр коронки должен быть чуть больше диаметра установочной коробки. Глубину сверления также надо немного увеличить.

• Внутреннюю поверхность сделанного отверстия (дно) необходимо доработать зубилом и молотком.
• Теперь надо посадочное гнездо смочить небольшим количеством воды.
• Производится обмазка дна отверстия и его боковых стенок алебастром.

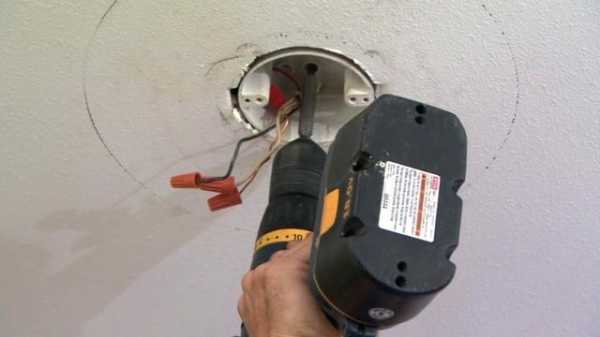

• Монтаж подрозетника для бетона с креплением его двумя саморезами, которые поступают с ним в комплекте. Проводить установку подрозетника в бетоне нужно заподлицо с поверхностью стены.
• Удаляются излишки алебастра.
• Монтаж розетки с подключением к питающим проводам.

Обратите внимание, что монтаж подрозетников в бетонной стене должен производиться с определенным расположением. В боковой стенке прибора есть отверстие для проводов, так вот его надо сориентировать по месту входа этих самых проводов.

Установка розеток – процесс не самый сложный. Но именно к этим приборам часто предъявляются дизайнерские требования. Установочная коробка не имеет таких требований, потому что сам подрозетник по бетону не виден. Единственное требование – прочность и изоляционные способности материала. Поэтому сегодня металлические приборы уже не применяются, хотя это не единственная причина. Их цена неоправданна. И последнее – пластиковый подрозетник по бетону прослужит лет 20-25. Если условия эксплуатации нормальные, то этот срок может быть продлен

Кабель-каналы для электропроводки – виды, типы и размеры

Как правильно провести проводку в доме

Схема установки и подключения розетки для интернета

krovati-i-divany.ru
