это что такое? Виды, описание и сфера применения швеллеров

Швеллер — это очень востребованное сегодня изделие, изготовленное из металла. Его главным отличительным свойством является сечение П-образной формы. Толщина готового изделия может составлять от 0,4 до 1,5 см, а высота стенок — 5-40 см. Тонкополочные изделия изготавливаются с помощью обработки гибкой полосы при помощи специальных профильных станов. Швеллеры, производимые из цветных металлов, получают после обработки заготовки прессованием и выдавливанием, а стальные – по технологии горячей прокатки металлической заготовки на сортовых станах. Все разновидности этого материала широко применяются в строительной отрасли.

Изготовление стального швеллера

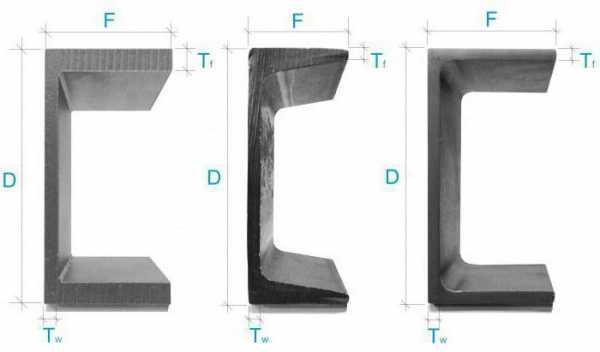

Стальной швеллер (ГОСТ 8240-97) имеет ярко выраженное отличие от обычной балки, которое заключается в наличии особого сечения П-образной формы. Такие металлоизделия получают путем прокатки заготовок горячим методом или с применением технологии холодной деформации стальных листов. Его производят в виде стального сортового проката 3пс/сп5 и проката из сплавов 09г2с. Швеллеры в зависимости от формы делятся на две разновидности:

• параллельный — внутренние грани расположены строго параллельно относительно друг друга;
• уклонный — внутренние грани размещаются под уклоном.

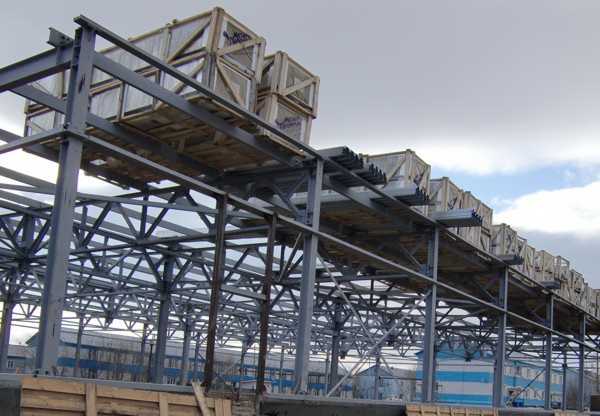

Сфера применения

Как упоминалось выше, швеллер — это очень востребованный и популярный материал, без которого не может обойтись ни одна стройка. Он применяется при возведении зданий и сооружений жилого и промышленного назначения, частных и загородных домов, заборов и ограждений, мостов, металлоконструкций и ферм.

Горячекатаный швеллер

Одной из разновидностей стального является горячекатаный швеллер, сечение которого также П-образной формы. Его изготовляют в виде двух полок, которые друг к другу расположены параллельно, и одной соединяющей стенки. Такой швеллер делится на 3 разновидности:

• с кратной немерной длиной;
• с кратной мерной длиной;
• с мерной длиной.

Что касается размеров швеллера, то они могут быть и нестандартными, поскольку все зависит от пожеланий и требований заказчика. Внутренние грани должны иметь уклон не более 10 %. Горячекатаный швеллер – это универсальный материал для легкой и тяжелой отраслей промышленности.

Разновидности

Сегодня существуют другие разновидности горячекатаного швеллера, например специальный для вагоностроения и такой же для автомобилестроения.

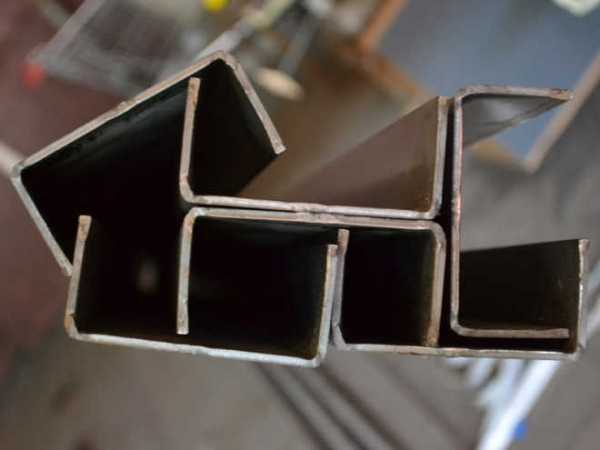

Гнутый стальной швеллер производят из низколегированной, горячекатаной, холоднокатаной и углеродистой стали на гибочных станках. Он делится на два вида: неравнополочный и равнополочный. Применяется такой металлопрокат в случаях, когда на возводимую конструкцию будут оказываться огромные нагрузки на изгиб.Для производства низколегированного стального швеллера используется (как видно из названия) низколегированная сталь. Она характеризуется высокой стойкостью к различным динамическим нагрузкам и большим колебаниям температуры воздуха.

Швеллер: размеры

Таблица ниже содержит характеристики швеллеров марки У (грани расположены с уклоном).

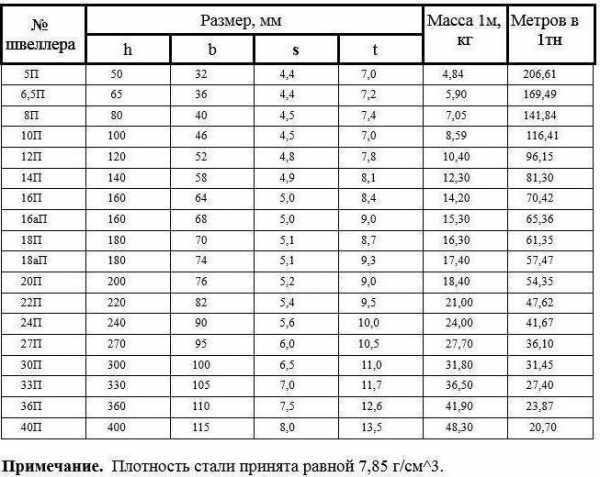

Следующая таблица содержит характеристики горячекатаных швеллеров марки П с параллельными гранями.

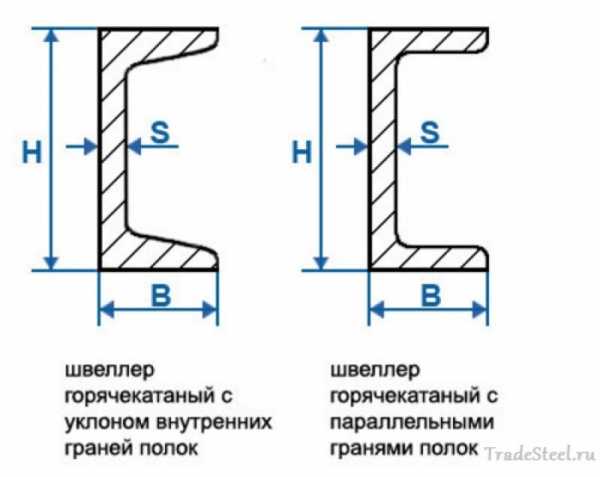

Условные обозначения:

• t – толщина полки;
• b – ее ширина;
• h – высота готового изделия;
• s – толщина стенки.

Таким образом, стальной швеллер – это изделие, предназначенное для придания возводимым конструкциям более высокой устойчивости. Всю осевую нагрузку такой металлопрокат принимает на себя и равномерно ее распределяет по своей поверхности. Благодаря этому обеспечиваются высокая жесткость и прочность металлоконструкции при нагрузках на изгиб.

fb.ru

Что такое швеллер в строительстве?

Швеллер – металлическое изделие, которое имеет П-образную форму. В переводе с немецкого языка его название переводится как «юбка». Главная цель применения швеллеров – увеличение прочности и устойчивости всевозможных конструкций, а также повышение их сопротивляемости высоким показателям нагрузки.

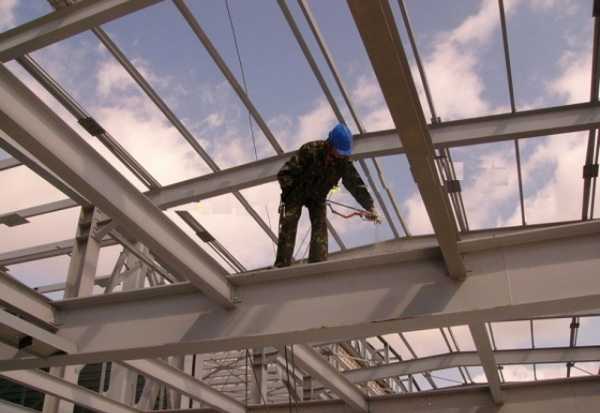

Применение швеллера в строительстве

Швеллер активно используется при возведении крупногабаритных стержневых сооружений, постройке зданий жилого назначения, а также создании и ремонте объектов промышленности. При этом он исполняет роль армирующего и опорного элемента в металлоконструкциях, которые берут на себя основную нагрузку. Кроме того, швеллер предназначен для армирования стен и плов в различных зданиях и укрепления дорог.

Нашел свое применение швеллер и во внутренней отделке, где его используют как основу для размещения коммуникационных систем, например кабелей высокого напряжения или водоснабженческого оборудования. Именно его можно увидеть на пандусах, предназначенных для инвалидных колясок, тележек и т.д.

Виды швеллеров в строительстве

Все швеллера можно разделить на две большие категории, согласно способу их изготовления. Если изделие было создано технологией горячего катания, то оно получает название горячекатаный швеллер. Методом холодного катания изготавливается швеллер гнутый, главная отличительная черта которого – сглаженные углы полок.

Холодногнутые и горячекатаные изделия активно применяются в строительстве, поскольку дают возможность сооружать износостойкие и очень надежные в плане прочности конструкции. Помимо этого, использование швеллеров позволяет значительно снизить металлоемкость строящихся объектов.

Маркировка швеллеров

Разобраться в ассортименте швеллеров поможет маркировка, которая сообщает о свойствах изделия. Она представляет собой надпись из цифр и букв, где первые означают промежуток в сантиметровом измерении между внешними краями полок, а вторые – видовые характеристики:

• «П» — края полок параллельны;
• «Л» — легкое изделие, грани которого тоже параллельны;
• «Э» — экономичная модель с теми же параллельными краями;
• «У» — швеллер, внутренние грани которого находятся под наклоном;
• «С» — материал специального назначения.

Если говорить непосредственно о применении тех или иных видов в строительстве, то швеллера ₅П часто используются при сооружении малогабаритных конструкций из металла, например павильонов торговли, которые рассчитаны на незначительные нагрузки.

10П – незаменимый материал при создании перекрытий между этажами и кровельных конструкций. Его применяют и в ремонтных процессах, в качестве укрепляющего элемента. Необходимо отметить активное использование гнутого и горячекатаного швеллера при возведении объектов из пенобетона. В комбинации с двутавровой балкой и уголками, эти изделия помогают создавать надежные каркасы, в которые потом закладываются пенобетонные блоки.

tadgikov.net

Швеллер — что это такое?

Типы швеллеров и где их применяют



Швеллер- металлическая продукция, которая очень востребована в сфере строительства. Если вы желаете швеллер купить в Санкт-Петербурге, то вам необходимо внимательно прочитать данную статью до конца. И так приступим. Основная их уникальная черта: наличие сечение П образного типа. Толщина нового швеллера достигает 40 мм — 150 мм высота граней 50-400 мм. К тому же швеллеры изготавливают из различного цветного металла, которые получаются за счет обработки детали прессованием и выдавливанием. Швеллера из стали изготавливаются при помощи горячего проката металла на сортовых станах.



Изготовление швеллеров из стали

Швеллер из стали отличается от стандартной балки благодаря наличию ярко выраженному сечению в виде (П) формы. Стальной швеллер изготавливают с помощью технологического процесса прокатки металла горячим способом или с использованием метода холодной деформации стальных листов. Все швеллера подразделяются на два типа:

• Параллельный- боковые стенки которого поставлены четко параллельно;
• Уклонный — стенки поставлены под углом.



Где применяют

Практически на всех строительных площадках можно обнаружить вышеупомянутые швеллера, так как этот материал очень популярен и многофункционален. В основном его применяют при строительстве жилых или производственных сооружений, а также при возведении домашних участков, крупных мостов и т.п.



Виды швеллеров

На данный момент имеются и другие виды горячекатаного швеллера, специализированные на строительстве вагонов и автомобилей.

Загнутые швеллера из стали изготавливают с помощью стали:

• углеродистой;
• горячекатаной;
• холоднокатаной;
• низколегированной.

Такие швеллера также делятся на два типа: неравнополочный и равнополочный. Эта технология используется в тех случаях, когда на данную конструкцию приходится высокое давление на изгибы.

Размеры швеллеров

В таблице ниже приведены параметры швеллеров (У) с уклонными гранями. В этой таблице также указаны параметры швеллеров (П) с параллельными стенками.

Однако не все швеллера могут иметь фиксированные размеры, некоторые бывают и не стандартных размеров, так как покупатель сам может указать желаемые размеры.

Следовательно, швеллер из стали- применяется специально для повышения прочности и устойчивости конструкции здания. Основную нагрузку приходящуюся на ось принимает на себя именно швеллера, распределяя равномерно по всей поверхности. За счет этого конструкции придается повышенная жесткость и прочность возведенной конструкции на местах изгиба.

weller.ru

Что такое швеллер и для чего он нужен |

Сентябрь 2nd, 2013 admin

Это разновидность металлопроката, который имеет П-образное поперечное сечение. Образуется такая конструкция из стенки и двух полок. Современное строительство немыслимо без подобных элементов, которые при относительно небольшом весе легко выдерживают существенные нагрузки. Если вам требуется швеллер, размеры которого должны быть строго определенными, то нужно помнить, что существуют равнополочные и неравнополочные изделия. Во втором случае размеры полок, образующих П-образное сечение будут различны.





В строительстве используются швеллеры следующих типов:

• имеющие внутренний уклон полок;
• с параллельными внутренними гранями;
• гнутые равнопрочные и неравнопрочные;
• специальные;
• холоднокатаные.

Обозначение изделий

Чтобы упростить выбор правильного изделия используется расстояние между полками. Это цифра, стоящая после обозначения элемента, однако встречаются еще и различия в длине: она изменяется от 4 до 12 метров.



С точки зрения противодействия большим нагрузкам, направленным вертикально вниз, швеллер уступает лишь балке двутаврового сечения. Ширина полок варьируется и стартует с 32 мм, а достигать может 115 мм, поэтому и нагрузочная способность изменяется в широких пределах. Аналогичная ситуация и с высотой, которая бывает от 5 до 40 см.

Нужно помнить, что стандартный швеллер 10, размеры которого могут быть различными, будет то сечение, которое требуется в определенном случае и зависит от места применения. Буква, находящая после цифры, показывающей расстояние между полками, скажет специалисту о типе изделия. Если используется изделие с индексом «У», то речь идет о наклонных внутренних гранях. Когда полки расположены параллельно, то это швеллер серии «П». Существуют еще «Л» — легкая,  «С» — легкая разновидности.

Применение швеллеров

Сегодня спрос на подобные изделия достаточно высок, что обусловлено широким использованием бетонных и металлических конструкций. Привлекательность швеллера заключается в том, что он имеет малый вес, а выдержать может достаточно существенную нагрузку. Этой особенностью швеллер обязан своему П-образному профилю, который обеспечивает необходимое сочетание конструкционных свойств и надежности. Металлические конструкции этого типа могут использоваться и для строительства, и для выполнения ремонтных работ. Их применяют в самых различных областях, начиная от машиностроения, заканчивая созданием различных стеллажей.

Применение швеллеров

Различные металлические конструкции, которые возводятся в рекламных целях или для прокладки коммуникаций тоже являются тем местом, где востребованы такие элементы. Швеллер 20, размеры которого изменяются в широких пределах, отлично подходит для этой цели.

От того где будет использоваться металлическая конструкция зависит её тип. Например, для работы под большой нагрузкой лучше использовать конструкцию, имеющую наклонные полки. На самом деле внешний контур изделия все также остается П-образным, однако внутренний уже имеет некоторые отклонения от этой формы, ведь наклон внутренних стенок может быть большим. За счет этого достигается повышенная толщина стенок и более высокая надежность.



Тип швеллера и его параметры выбираются только после проведения расчетов, причем выполнять их должен специалист. В противном случае могут возникнуть проблемы из-за неправильного выбора толщины или других характеристик изделия, а значит, надежность сооружения снизится.

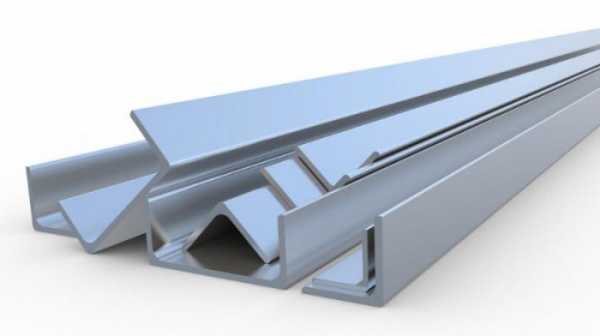

Алюминиевый швеллер

Классическая П-образная конструкция, изготовленная из стали имеет не только большую устойчивость к изгибам, но и неплохо противостоит деформации кручения, поэтому область применения подобных изделий очень широка. Использование алюминия еще больше увеличило ту сферу, где сегодня применяют эти металлоконструкции.

Швеллер 16, размеры которого идеально подходят для тех сооружений, которые испытывают небольшие нагрузки, применяют не реже, чем его стальную разновидность. Алюминиевые конструкции хорошо подходят для случаев, когда требуется удерживать элементы, контактирующие с окружающей средой. Сам алюминий выгодно отличается от стали тем, что он не взаимодействует с воздухом или водой, поэтому и надежность будущего сооружения не оказывается в зависимости от таких случайных факторов, как непогода или неправильный уход за окрашенными элементами.

Алюминиевый швеллер

В общем случае алюминиевый швеллер намного выгоднее, чем профильная труба того же размера, поскольку он позволяет еще больше снизить вес будущей конструкции.

В заключение отметим, что одним из главных преимуществ большинства типов швеллеров является возможность сооружать металлоконструкции без использования сварки. Это позволяет создавать разборные сооружения, которые могут быть перенесены на другое место полностью или частично. Например, данная технология применяется при создании разнообразных сезонных сооружений, временных построек или складов. Швеллер, размеры которого пропорциональны его весу, — это современный стройматериал, который не спешит сдавать свои позиции пластику или бетону.

Комментирование и размещение ссылок запрещено.

on-mirrors-edge.com

Что такое швеллеры и где их используют?

Июн 29, 2014 г.

В современном мире металлические изделия используются в строительстве очень активно, а также они заняли прочное место в быту. Бытовая сфера развивается не так быстро, как строительная, поэтому металл широко используется в строительстве. Это касается металлоконструкций и их комплектующих частей. Зачастую используются такие изделия из металла, как прут, труба, швеллер и уголок. Купить швеллер вы можете в специализированных компаниях. Он имеет П-образное сечение и изготавливается из особой заготовки посредством обработки на станке.

Швеллер делится на гнутый и горячий. По материалу они разделяются на стальные и алюминиевые.

Разумеется, для каждой разновидности швеллера имеется свой ГОСТ, которому изделие должно соответствовать. Горячекатаные стальные швеллеры имеют уклон внутренних граней полок не более 10 процентов. Иногда грани полок параллельны.

Можно выделить пять серий в зависимости от формы и размеров гнутого профиля:

• с параллельными гранями полок;
• с уклоном внутренних граней полок;
• легкой серии с параллельными гранями полок;
• экономичные с параллельными гранями полок;
• специальные.

Всем подобным швеллерам свойственен свой номер, соответствующий размерам изделия в сантиметрах. Под размерами понимают расстояние между двумя наружными гранями.

Гнутые стальные швеллеры создаются путем обработки на специальных станках. В качестве материала-исходника используют высококачественную углеродистую и низколегированную сталь, а также холоднокатаную или горячекатаную сталь обычного качества.

Главным визуальным отличием гнутого швеллера от горячекатаного является наличие скругленного внешнего угла. Стальные гнутые изделия разделяются на равнополочные и неравнополочные. Стальные гнутые швеллеры имеют свой номер, соответствующий их размеру в миллиметрах.

Холоднокатаные швеллеры широко применяются не только в строительных областях, но и в машиностроении. Есть много причин, по которым швеллер стал пользоваться высоким спросом.

Метод профилирования обеспечивает высокую точность размеров, чем в случае с горячим прокатом. При производстве гнутых профилей при помощи прокатных станков удаляются всевозможные дефекты заготовки, а швеллеру при этом не требуется никакая последующая обработка. Использование гнутого швеллера снижает трудозатраты и облегчает работу.

Горячекатаные профили имеют неравномерную толщину, и это оказывает неблагоприятное воздействие на их сварку и другие выполняемые операции. Гнутые швеллеры легко свариваются даже без снятия фаски. Если профили создаются с соблюдением технологии, они будут прочнее заготовки примерно на 10-15 процентов. Вес и прочность конструкции при этом изменяются в лучшую сторону.



artc-alisa.ru

виды, маркировка и сферы использования

Применение швеллеров направлено на поддержание устойчивости и на выдерживание высокой нагрузки для различных конструкций. На вид это изделие напоминает букву П, изготовляется оно из металла, что касается названия, то с немецкого швеллер дословно переводится как юбка.

Разновидности швеллеров

Основное различие швеллеров в способе их изготовления, соответственно, есть две категории изделий. В первую категорию входят горячекатаные швеллера, изготовляемые путем горячего катания, ко второй категории относятся холодногнутые швеллера, изготовляемые при помощи холодного катания. Их отличительной чертой является наличие сглаженных углов полок.

Оба вида изделий с одинаковой частотой используются в строительных работах для сооружения прочных конструкций. Также использование швеллеров позволяет на порядок снизить металлоемкость строительных объектов.

Швеллера активно применяют при строительстве с использованием пенобетона – они нужны для создания каркаса, куда впоследствии закладываются эти блоки. Также отметить можно ремонтные и укрепительные работы.

Маркировка

Чтобы выбрать подходящий в конкретной ситуации швеллер, следует разобраться в расшифровке его маркировки, свидетельствующей о характеристиках изделия. Маркировка состоит из цифр, означающих расстояние между краями полок (в сантиметрах), и из символов.

Читайте также: Мебель из массива: на что обращать внимание при покупке?

Параллельные края обозначаются символом П, такой же швеллер, но облегченный, обозначается символом Л, такая же модель, но экономичная, маркируется символом Э.

Изделие с уклонными внутренними гранями обозначается У, специальные швеллера имеют маркировку С.

Для малогабаритных конструкций используют 5П, для перекрытий между этажами больше подходят 10П.

Особенности изготовления

Основное отличие от обычной балки заключается в наличии сечения П-образной формы. Получить такое сечение можно или горячим методом или холодной деформацией. Стальной швеллер изготовляют при помощи сортового проката и проката из сплавов 3пс/сп5 и 09г2с соответственно.

По расположению граней, швеллера разделяются на две группы. В первую группу входят изделия с параллельными гранями, а во вторую – с уклонными.

Области использования

Чаще всего областью применения швеллеров, в независимости от маркировки, является именно строительство, причем речь идет именно о крупногабаритных стержневых сооружениях и о здания жилого назначения. Второй по популярности областью являются ремонтные работы, выполняемые как на жилых, так и на промышленных объектах.

Швеллера могут являться опорным элементом, применяемым для армирования стен, полов, для создания основы под прокладку коммуникационных систем. Пандусы для передвижения инвалидов также создаются с помощью швеллеров.

Читайте также: Водяные конвекторы для обогрева – прекрасная альтернатива советским батареям

Исходя из области использования, подбирается тип материала. Не каждый сплав способен выдержать нагрузку от несущей стены, поэтому для этих целей имеет смысл взять стальные балки. Если нужно установить армирующий пояс на массивную конструкцию, то для этого нельзя применять алюминиевые изделия, так как они на это не рассчитаны. Каркас из алюминия можно использовать внутри комнаты, например для арки, рельефного потолка, для ниш и выступов.

Все перечисленные виды изделий подбираются по маркировке, в которой разбираться должен каждый, кто желает применять швеллера в строительстве или ремонте. Для углов или стыковочных деталей выбирать следует швеллера с малым значением. На значение 10 и больше следует опираться, когда нужно подобрать изделие для армирования стен. Все, что больше 20, можно использовать для поддержания прочности зданий, которые будут подвергаться динамическому воздействию разной силы.

Если здание является высотным, или швеллер будет предназначаться для моста, то нужно искать маркировку со значением 40. Перед подбором изделия будет полезно ознакомиться с подробной таблицей маркировки.

sxteh.ru

Что такое швеллер в строительстве

Швеллер — это конструкция из цветного или черного металла, которая по форме напоминает букву «П». Особенностью металлопроката можно назвать его прочность, так как чаще всего швеллера выпускают из стали или его сплавов, поэтому в строительной сфере они служат для укрепления поверхностей из хрупких материалов, опор и каркасов.

Весь выпуск металлических изделий попадает строго под регламенты ГОСТа, что говорит о том, что продукция должны быть универсальной в применении, а каждому виду швеллера присваивается свой стандарт качества.

Виды швеллеров

Металлопрокат выпускают разных типов:

• из стальных листов марок Ст09Г2С или Ст3;
• из алюминия методом прессовки, так как это более мягкий материал, нежели сталь. При этом в отличие от стальных заготовок, алюминиевые швеллеры измеряются не в сантиметрах, а в миллиметрах.

Швеллера из стали прочны, поэтому способны справиться с большими нагрузками, надежно удерживая все элементы постройки. Перфорированный металлопрокат, имеющий заранее подготовленные отверстия, позволяет собрать конструкцию, не применяя при этом сварку на болтовых соединениях. Такой подход к делу позволяет работать даже там, где нет источников энергии.

Когда требуется соединение стальных швеллеров между собой, как правило, применяют струбцины или электроды УОНИ. В любом случае, вы должны принимать во внимание условия эксплуатации и нагрузки, действующие на конструкцию, её длину и степень ответственности.

Применение металлических изделий

Промышленные компании выпускают несколько десятков швеллеров, но главным образом они нашли свое применение в строительной сфере:

• помогает собрать металлоконструкция, не применяя при этом сварные соединения. При этом в помощь приходят перфорированные швеллера, использование которых позволяет в оперативные сроки собрать конструкцию;
• удобен при возведении стеллажного или складского оборудования;
• служит помощником при сборке металлоконструкций в «полевых» условиях;
• перемычка из швеллера подходит для усиления кирпичных и бетонных несущих стен и т.д.

Когда задаетесь вопросами о том, какой швеллер использовать для лестницы, то обычно выбор стоит между № 16,18 и 20. Именно они способны обеспечить необходимую несущую нагрузку на конструкцию.
