Арматурные каркасы буронабивных свай, чертежи,  схемы

Практически для всех типов фундаментов требуется арматурный каркас. Это соединение стержней, в котором может использоваться сварочный аппарат или специальная проволока. Каркас может быть собран прямо на строительной площадки или в специализированном цеху. Иногда для основания требуется каркас из неметаллической арматуры. В этом материале мы подробно рассмотрим виды этой конструкции, ознакомимся с положительными моментами, а также разберем расчет. Обычно арматурный каркас является обязательным требованием при строительстве фундамента из буронабивных свай.

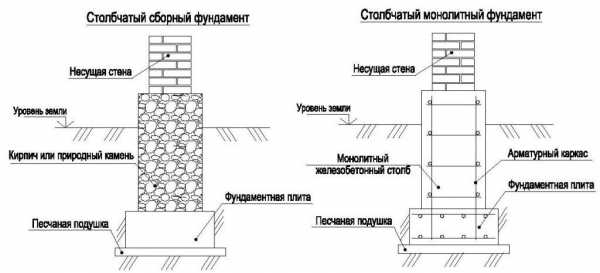

Подробная схема изготовления конструкции. На изображении присутствуют сборный и монолитный столбчатый фундамент.



Главная задача арматурного каркаса заключается в обеспечении прочности будущей постройки. Также конструкция повышает сопротивление к механическим воздействиям.

Виды каркасов

Сегодня используется два вида конструкции из арматуры:

  1. Пространственные (также в строительстве их называют объемными).
  2. Плоские.

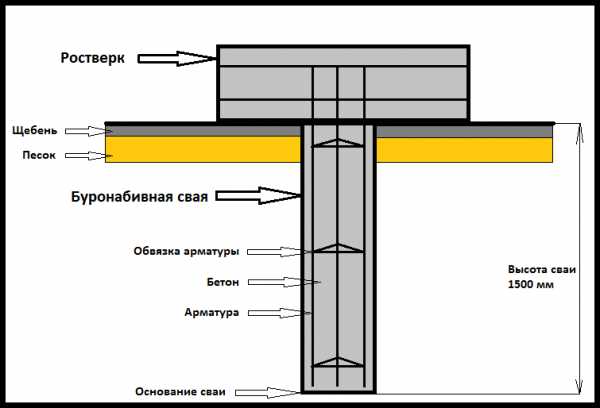

Схема для фундамента из буронабивных свай.



Выбор арматурного каркаса зависит от типа будущего сооружения. Определить подходящую конструкцию можно только после завершения расчетов. Ниже подробно расписаны оба вида.

Пространственные (объемные) конструкции

Назначений у этого типа достаточно много, он применяется для создания конструкций из металла клеточного типа, для сооружения промышленных объектов, где требуется заливка большого количества цементного раствора. Также арматурный объемный каркас применяется при строительстве фундамента из буронабивных свай, который вы можете подробно изучить на схеме.

Обычно для создания пространственных конструкции используются металлические стержни с толщиной 8 и 12 миллиметров. За счет использования этих размеров, можно получить различные сваи. При необходимости диаметр можно регулировать. Каркасы для буронабивных свай изготавливаются при помощи специального оборудования, в работе участвуют автоматизированные линии сварки.

Плоские каркасы

Изготовление этой конструкции требует два или более слоев стержней. Соединение здесь выполняется при помощи прутков. Продольные арматурные стержни каркаса необходимо скреплять поперечными, наклонными или непрерывными прутьями. Чтобы узнать, какой тип прутьев нужен для конкретной конструкции, необходимо выполнить расчет арматурного каркаса.

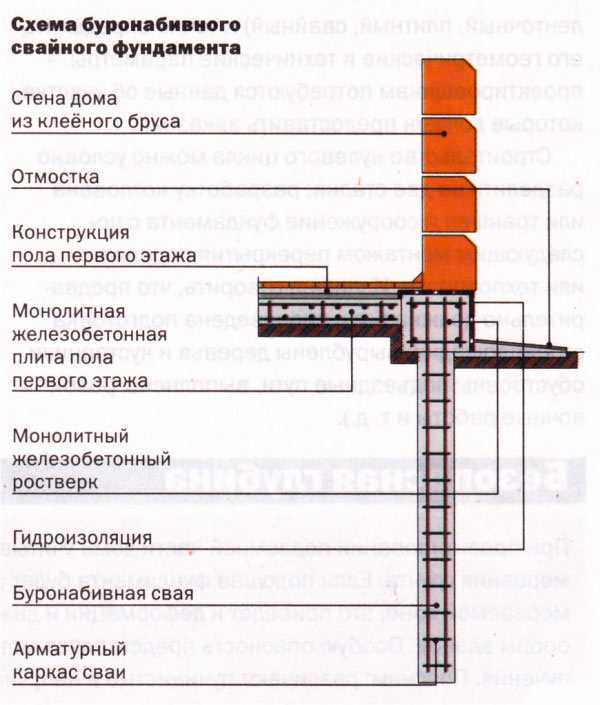

Схема для основания из буронабивных свай. Обычно конструкция из арматуры применяется именно с этим типом фундамента.



Плоский тип применяется в линейных конструкциях, где необходимо увеличить прочность. Также плоские арматурные каркасы используются в разных типах основания (плита, столбчатое, ленточное). Эта конструкция способствует увеличению прочности будущей постройки.

Преимущества

Арматурные конструкции имеют множество плюсов, которые не только укрепляют будущую конструкцию, но и упрощают строительство. Основные преимущества у арматурного каркаса следующие:

  • фундамент, укрепленный арматурой, можно возводить на любой почве;
  • существенно сокращается цикл строительных работ – требуется меньше рабочих;
  • повышается рентабельность производства;
  • повышение скорости установки сооружений из железобетона.



Как проводится расчет

Чтобы выполнить расчет арматурного каркаса, необходимо заранее знать параметры будущей постройки. Главным моментом является тип основания. Если он уже определен, то можно проводить расчет количества прутья. Далее определяется диаметр и класс прутьев.

Совет! Для плитного основания используется только прутья с ребристой поверхностью. Что касается диаметра, то он должен быть не менее 10 миллиметров.

Диаметр влияет на прочность всего каркаса, чем толще будут прутья, тем прочнее будет конструкция. Чтобы определить толщину, необходимо знать тип почвы, на которой будет стоять сооружение, а также вес будущей постройки. Если грунт плотный, то здесь можно использовать разные типы фундаментов, так как почва практически не будет деформироваться при нагрузках от постройки.

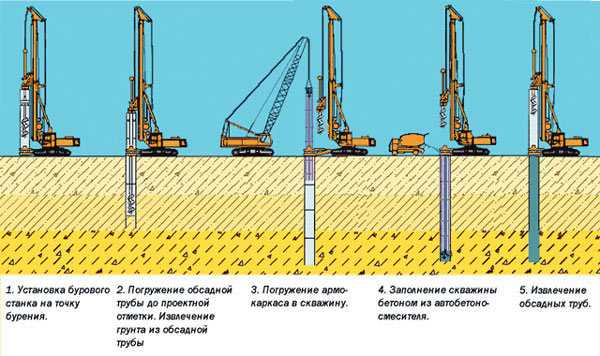

На этом изображении показан процесс изготовления обсадных труб для строительства промышленного объекта.



Расчет проволоки для соединения арматуры проводится только тогда, когда известно, сколько требуется прутьев для каркаса. В месте, где пересекаются вертикальный пруток и два горизонтальных, требуется два проволочных соединения. К примеру, в нижнем и верхнем поясах каркаса присутствует по 960 мест соединения. Для одного соединения необходимо 15 сантиметров проволоки, которая сгибается пополам. В итоге расчет будет следующим: 0,3x960x2=576.



В любом случае, расчетом должен заниматься профессионал, даже если речь идет о частном строительстве буронабивных свай, где изготовление берет на себя хозяин будущего дома. Если расчет будет выполнен неверно, то будущая конструкция не будет прочной, в итоге дом быстро разрушится.

Как проходит армирование

После проведения расчетов количества прутьев и буронабивных свай, можно приступать к армированию Изготовление проходит следующим образом:

  1. Устанавливать каркас необходимо только после монтажа опалубки фундамента. Внутреннюю поверхность следует обложить специальным материалом, препятствующем загрязнению. Обычно строители выбирают для этих целей пергамин, который следует крепить специальным строительным степлером. Процесс проходит одинаково и для ленточного фундамента, и для конструкции из буронабивных свай.
  2. Далее по всей длине траншеи под фундамент необходимо сформировать арматурный каркас, который выглядит как прямоугольники из металла. Крайние прутья необходимо устанавливать минимум на 5 сантиметров от краев траншеи. Вертикальные прутья необходимо вбивать таким образом, чтобы расстояние между ними было примерно 25-30 сантиметров. Далее к ним крепятся перемычки, в результате образуется решетка из арматурных прутьев.

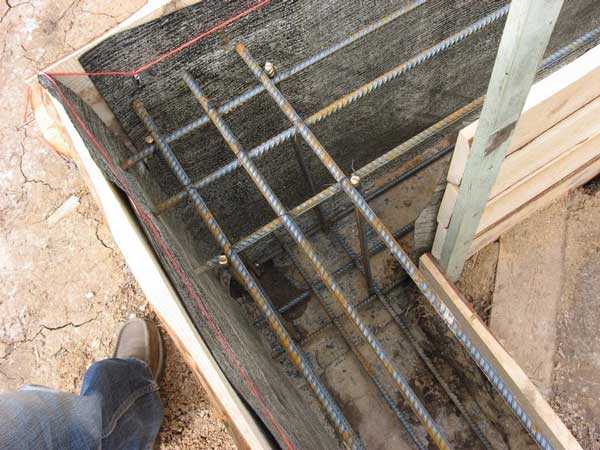

    На фото показан готовый каркас для фундамента из буронабивных свай. Изготовление может проходить в цеху или на строительной площадке.

  3. Для скрепления прутков между собой используется проволока или сварка, в зависимости от типа основания. К примеру, для буронабивных свай понадобится сварка. Определить правильное расстояние до наружной стороны основания бывает довольно сложно, поэтому мастера рекомендуют использовать кирпичи, на которые потом необходимо установить прутья. В итоге получается ровная решетка.
  4. Во время создания конструкции из прутьев стоит помнить и о вентиляционных отверстиях. Также одновременно с каркасом изготавливаются коммуникационных отводов. Основной этап завершен, теперь можно переходить к заливке бетона. Здесь понадобится цементная смесь M300 или M200. В любом случае, это определяется во время составления плана фундамента.

Как видно на фото, конструкция для ленточного фундамента является более простой для строительства своими руками.



Чтобы лучше освоить материал, рекомендуем ознакомиться с видеоматериалами и схемами, на которых подробно показан процесс изготовления арматурного каркаса. Если есть желание заниматься строительством своими руками, то расчеты стоить доверить профессионалам из строительных бюро. От правильных расчетов зависит прочность дома, а значит и безопасности его жильцов.

rfund.ru

Арматурный каркас для свай – Всё о фундаменте

Арматурные каркасы для свай — основа прочности

Арматурным каркасом для свай называют конструкцию из металлической арматуры, чаще всего она изготавливается из стрежней одного направления, но разных сфер армирования ж/б элемента. Арматуру соединяют между собой поперечными или косыми стержнями, хомутами, создавая таким образом цельную металлоконструкцию. Самый популярный размер свай ─ от 0,6 до 6 м ─ определяют на основании расчета условий для обеспечения прочности конструкции.

Арматурный каркас применяют для армирования ж/б конструкций, в частности, на этапе заливки. Это дает возможность намного увеличить прочность изделия и устойчивость конструкции к механическим нагрузкам разной степени интенсивности и продолжительности.

Типы арматурных каркасов

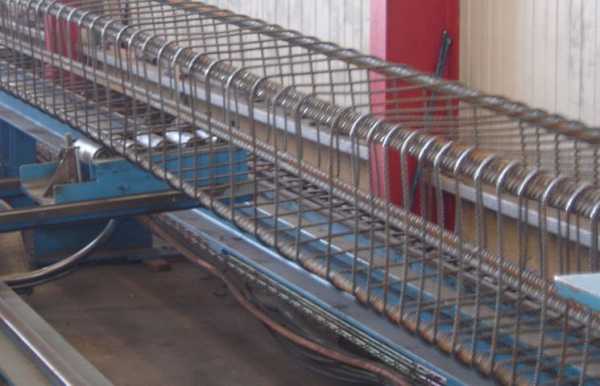

Слева на фото расположены плоские, справа — объемные каркасы для свай.

В настоящее время в строительстве используют два вида армированных каркасов: объемные и плоские.

Объемные каркасы бывают разного назначения: квадратные и круглые формы для свай, объемные металлические конструкции клеточного вида, которые применяют во время строительства промышленных зданий при заливке большого количества бетона.

На фото — каркасы прямоугольного сечения

Этот тип каркасов представляет собой объемную конструкцию, выполненную из нескольких решеток с соединениями между ними в виде металлических стержней, прикрепляемых перпендикулярно к плоскости решетки.

Для изготовления этого вида каркасов необходимы стержни с диаметрами 8 и 12 мм, это дает возможность формировать сваи с диаметром, соответствующим конкретному виду работ.

В зависимости от формы различают и способы производства: большие каркасы изготавливают в индивидуальном порядке, а каркасы для свай – применяя автоматизированные сварочные линии.

Плоские арматурные каркасы имеют вид двух или трех продольных слоев арматурной сетки, приваренных друг к другу с помощью прутов. Продольные стержни фиксируют наклонными, поперечными («лесенка»), непрерывными («змейка») или стальными прутьями.

Основная сфера применения каркасов ─ укрепление линейных конструкций без значительного изменения их массы, закладка фундамента (в том числе и ленточного) и армирование железобетона.

Изготовление арматурных каркасов

В качестве основного материала при изготовлении каркасов для свай применяют:

  • катанку горячекатаную,
  • рифленый и гладкий арматурный стержень,
  • проволоку ВР-1,
  • рифленую и гладкую бухтовую арматуру диаметром 6-12 мм.

Металлические пруты иногда покрывают специальной антикоррозийной защитой, но чаще всего для такой цели используют металлические прутья или стержни из низкоуглеродистой стали без покрытия и легирующих добавок. Отдельные металлические пруты соединяют сваркой или связывают проволокой. Объемные каркасы собираются из готовых плоских составляющих.

Производством армированных каркасов могут заниматься как специализированные предприятия, так и прямо при строительстве объектов. Это позволяет создавать не только стандартную форму каркасов, но и специальную, точно рассчитанную для будущего изделия. На сегодняшний день пространственные каркасы изготавливают по двум основным технологиям:

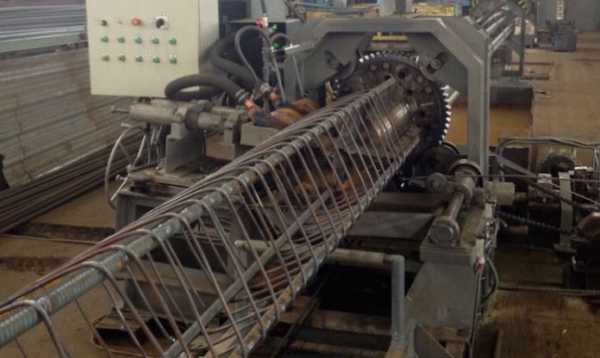

1. Автоматизированная сборка в заводских условиях включает такие параметры:

  • тип сечения: призматический или цилиндрический;
  • длина ─ 14 м — максимум;
  • масса – до 4,5 т;
  • Диаметр сечения – 20 -150 см;
  • рабочая арматура: 1,2-4 см, спиральной: )0,6-1,6 см;
  • вид соединения – автосварка.

2. Ручная сборка каркасов предполагает такие параметры:

  • тип сечения – неограничен;
  • масса – до 10 т;
  • длина – до 16 м;
  • размеры рабочей и спиральной арматуры;=
  • вид соединения – путем фиксации проволокой или сваркой — полуавтоматом .

В производстве каркасов круглой формы применяют сварку несущих стрежней с навитой по спирали арматурой. Применение этих технологий позволяет достигать идеальных геометрически форм арматурного каркаса, качественной сварки и высокой производительности.

С учетом того, что сегодня на многих строительных площадках установлены ограничения по применению забивных свай, фундаменты закладывают по современной технологии на основе буронабивных свай.

Конструкция буронабивных свай создается непосредственно в грунте. С этой целью в подготовленную уже скважину устанавливают армакаркас, потом эту основу заливают бетоном. Когда раствор застынет, и конструкция достигнет своей проектной прочности, буронабивная свая готова воспринимать предельные проектные нагрузки. Эта технология монтажа буронабивной сваи имеет низкий уровень шума, это дает возможность закладывать фундаменты на сваях и в тех местах, где забивные сваи не используют из-за высокого уровня шума невозможно использовать.

На видео — установка вибромолотом армокаркаса буронабивной сваи

Для армирования буронабивных свай чаще всего используют круглый арматурный каркас. Основные параметры арматурных каркасов :

  • диаметр общего каркаса;
  • диаметр свай;
  • шаг спирали;
  • диаметр спирали;
  • диаметр продольных прутков;
  • предельная масса каркаса.

Использование армакаркасов

Основная сфера использования арматурных каркасов ─ создание новых долговечных и надежных железобетонных конструкций или укрепление тех, которые уже находятся в эксплуатации.

Широкую популярность армакаркасы завоевали при возведении разных типов инженерных объектов ─ промышленных и жилых комплексов, мостов и других специализированных строений.

На стадии заливки фундаментов ж/б конструкций обязательно используют арматурный каркас для основания, а балки для перекрытий обычно изготавливают на базе стандартных 3-х и 4-х-гранных каркасов. Арматурный каркас бывает объемным, рядным или плоским, а каркасы для свай изготавливают с квадратным или круглым сечением.

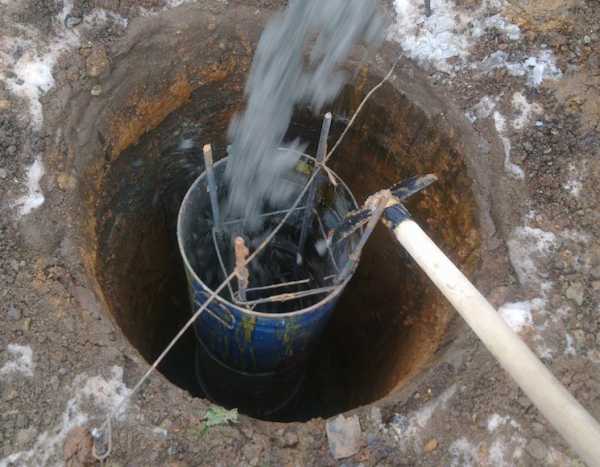

На фото — заливка бетона армокаркаса буронабивной сваи внурь обсадной трубы

Буронабивные сваи применяют при возведении фундаментов со значительной глубиной залегания твердого грунта. Буронабивная свая имеет вид цилиндрической конструкции, состоящей из армированных окружностей с малым диаметром и продольных арматур большого диаметра.

Преимущества применения каркасов из арматуры

Широкое использование армакаркасов имеет неоспоримые достоинства:

  • увеличение скорости монтажа при установке ж/б конструкций;
  • сокращение цикла производственных работ;
  • возможность использования отходов арматуры;
  • возможность применения на любых типах поверхности;
  • рост производительности труда;
  • рост рентабельности производства.

Дополнительно свайные каркасы из арматуры успешно применяют при строительстве по соседству с построенными домами, это дает возможность снимать с них динамическую нагрузку при возведении нового фундамента. Благодаря применению свай точечное строительство выигрывает там, где другие технологии использовать нельзя, даже в самых стесненных условиях.

Арматурные каркасы для свай — основа прочности

Под каркасной арматурой для буронабивных свай понимается конструкция, произведенная из металлической арматуры. Обыкновенно она производится из прутьев для разных областей армирования ж/б элементов.

Арматурные каркасы, используемые для свайного фундамента и ростверка, соединяют посредством косых, а также поперечных прутков, либо специальных хомутов, создавая в итоге цельнометаллическую конструкцию. Прежде чем приступать к производству такого каркаса для буронабивных свай и ростверка, следует произвести тщательный расчет, по которому подготовить чертеж.

Расчет необходим для того, чтобы определить размер свай и диаметр арматурных элементов. Армокаркасы используют для армировки свайно-ростверкового основания на этапе, предшествующему заливке. При условии, что расчет произведен правильно, это позволяет в некоторой степени повысить прочность изделия и степень его устойчивости к различным механическим нагрузкам.

В строительстве используется два основных типа каркасов, посредством которых осуществляется армирование свай:

Объемные каркасы для основания на сваях и ростверка в свою очередь бывают:

Армировка свай посредством каркасов клеточного типа чаще всего находит применение в процессе возведения крупномасштабных промзданий и сооружений, подразумевающих заливку бетона в большом количестве.

Объемный тип каркасов для фундамента и ростверка представляет особенную конструкцию, изготовленную из ряда решеток, которые соединены при помощи стержней из металла, прикрепленных перпендикулярно по отношению к плоскости. Прутки в данном случае используются диаметром от 8 до 12 мм.

Плоские каркасы — это нескольких продольных слоев сетки, сваренных при помощи прутов. При этом продольные прутья дополнительно фиксируются при помощи поперечных либо косых прутьев.

Каркасы для свайно-ростверкового основания

Для производства каркаса свайно-ростверкового фундамента потребуются следующие материалы:

  • горячекатаная катанка;
  • гладкий арматурный стержень;
  • рифленый арматурный стержень;
  • специальная проволока;
  • бухтовая рифленая арматура
  • бухтовая гладкая арматура.

Металлические прутья в ряде случаев дополнительно покрывают особым противокоррозийным составом. Но чаще изначально предпочитают применять изделия из низкоуглеродистой стали, которые по своим характеристикам не подвержены коррозийному воздействию. Изготовлением армированных каркасов для буронабивных фундаментов могут заниматься, как предприятия, так и специалисты на месте строительства.

Разнообразные подходы дают возможность делать не только каркасы стандартных форм, но и индивидуальные, расчет которых производился под конкретное изделие. В последнем случае для выполнения работы требуется тщательно подготовленный чертеж.

Существует две технологии изготовления каркасов для армирования свай фундамента и ростверка:

  • автоматизирования сборка на предприятии;
  • ручная сборка.

Каркасы для фундаментов свайного типа

Обычно для решения таких задач, как армировка свай и ростверка фундамента, используется круглый каркас арматуры. Особенно востребованными армокаркасы оказываются в процессе строительства жилых и промышленных комплексов, а также всевозможных специализированных зданий и сооружений. При этом на стадии заливки фундамента в обязательном порядке применяются стандартные арматурные каркасы для свай, а балки перекрытий производятсяиз трех- и четырехгранных каркасов.

Использование буронабивных свай чаще всего практикуется при возведении оснований зданий с существенной глубиной залегания твердого грунта. Преимущества применения каркасов из арматуры для свайно-ростверкового фундамента при этом оказываются совершенно очевидны:

  • снижение времени, затрачиваемого на монтаж, в процессе установки железобетонных конструкций;
  • сокращение цикла работ;
  • возможность применения для работы арматурных отходов;
  • повышение производительности труда;
  • повышение уровня рентабельности производства.

Свайные каркасы часто применяются для возведения зданий рядом с уже построенными домами. Это позволяет существенно снизить динамическую нагрузку при закладке нового фундамента. Использование буронабивных свай при создании фундамента позволяет использовать методику точечного строительства в тех местах, где использование других технологий оказывается невозможно или затруднительно.

Расчет фундамента с ростверком

Для того чтобы произвести корректный расчет свайного фундамента и ростверка, первое, что требуется сделать – это с максимальной точностью определить состав грунта на стройплощадке. Причем делать это следует именно на той глубине, на которой будет производиться обустройство свайного фундамента. Это нужно для того, чтобы осуществить расчет длины и сделать чертеж с учетом их конструктивных особенностей и расстоянием между ними.

Производя расчет фундамента на буронабивных сваях и ростверка к нему, потребуется с максимальной точностью определить те нагрузки, которые будут оказываться зданием, как на сваи, так и на почву. Чтоб получить расчет предполагаемого веса здания сооружения, понадобится сплюсовать не только его собственный вес, но так же вес всех перекрытий, а также кровли. Чертеж должен учитывать и некоторые дополнительные нагрузки. Например, массу людей, мебели, оборудованияи т.д.

Разумеется, расчет должен производиться с учетом общей площади строения. Чаще всего устройство свайно-ростверкового фундамента необходимо для тех зданий, площадь которых превышает больше трехсот квадратных метров. Важно, чтобы расчет производился и чертеж готовился опытными специалистами, квалификации которых окажется достаточно, чтобы учесть все нюансы.

После того, как расчет свайного фундамента и ростверка будет окончен, на его основании составляется подробный чертеж. Помимо буронабивных при строительстве домов допускается использовать винтовые сваи. Они к тому же будут несколько более выгодными с точки зрения финансовой выгоды, поскольку их вбивание не требует привлечения специализированной техники.

Армировка ростверка

Фундамент свайного типа армированным должен быть обязательно. И если сваи армируются для придания им большего показателя прочности, то армирование ростверка осуществляется с целью увеличения показателя его несущей способночти. При этом та часть арматуры, которая выступает из каркаса, чаще всего используется в качестве соединительного элемента между буронабивной сваей и ростверком. Крепление в данном случае должно производиться посредством сварки.

Для проведения армирования свайного фундамента и ростверка обязательно следует иметь перед глазами схему армирования. Это упростит рабочий процесс и сведет вероятность допущения ошибки к возможному минимуму. Что касается армирования ростверка свайного фундамента, для него следует применять арматуру, сечение которой варьируется от 10 до 14 мм. Если монтируется ростверк, каркас арматуры целесообразней сделать в виде отдельно взятых поясов. Они обязательно должны иметь между собой жесткую связь, добиться которой можно, применяя вертикальные стержни из прочного металла диаметром около 8 мм. Подобного диаметра оказывается вполне достаточно, поскольку стержни не будут подвержены большой нагрузке. Они необходимы исключительно для того, чтобы придать конструкции необходимую форму.
