технология и секреты самостоятельного строительства

Красивый и бюджетный бутовый фундамент известен миру еще с 2000 года до нашей эры – и некоторые здания на таком основании стоят уже не одно столетие! Вот почему про него говорят «на века». Его срок службы действительно превышает 150 лет – неспроста из камня когда-то строили даже крепости. Да и бутовый фундамент из всех существующих наиболее устойчив к промерзанию и грунтовым вода. А еще он экологичен. И его реально построить своими руками без какой-либо дополнительной строительной техники! Итак, разбираемся вместе с порталом stroy-banya.com – где искать камень и как из него строить эффектный фундамент для бани.

Особенности заложения бутового основания

Стандартно ленточный бутовый фундамент возводят 1,6 метров высотой с армированным поясом сверху. Если сделать хорошую песчаную подушку с дренажом или более солидный армируемый пояс – высоту можно будет уменьшить.

Закладывается бутовый фундамент обычно ниже глубины промерзания, с бетоном марки не менее 100. Он обязательно должен быть выше уровня земли минимум сантиметров на 30, после чего уже идет цоколь.

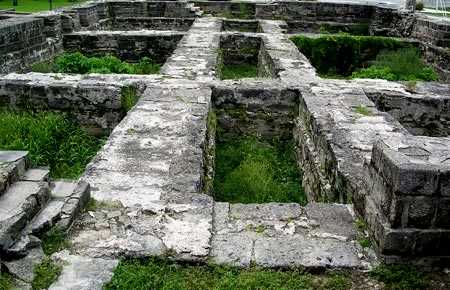

Что интересно, при разборке зданий прошлого века оказалось, что фундамент из бутового камня в те времена закладывали до двух метров глубиной, арматуру не использовали, а закреплялись все простым раствором. Даже без гидроизоляции между фундаментом и стеной и какой-либо кирпичной кладкой. И все равно здания стояли! Можно сказать, что бутовый камень в бутобетонном фундаменте попросту заменяет металлический каркас.

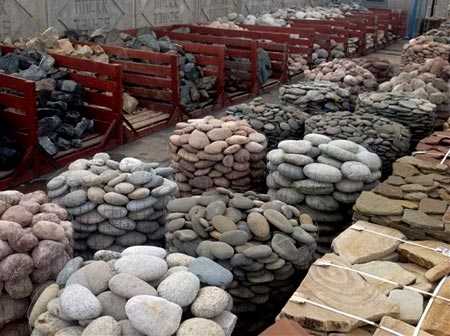

Как выбрать качественный камень?

В качестве природных камней для строительства фундамента подходят песчаник, булыжник, туф, ракушечник и известняк. Те из них, что имеют неправильную форму с почти параллельными поверхностями – и есть бут.

Традиционно бутовый фундамент выкладывают из крупного камня, схожего размера и формы. Для этой цели выбирают плоскогранные камни, которые плотно укладываются друг на друга и скрепляются цементным раствором. Как распознать качество бутового камня? Если при расколе он не дробится и не пылит – значит, материал для строительства фундамента был найден хороший. Второй параметр: если сильно стукнуть по камню молотком, звук получится звонкий и чистый. И камень при этом не разобьется!

Собрать бутовый камень можно даже на полях. Но, если есть возможность его заказать – лучше не пожалеть средств. Ведь многие даже не представляют себе, насколько много нужно этого камня для строительства фундамента небольшой бани – несколько тон!

Но есть еще одна проблема строительства такого фундамента – это их очистка. Отмыть их не так просто, на это нужно время и терпение. А если не мыть, то связка с бетоном будет никакая – стоит ли говорить, чем это обернется для фундамента?

Плинтование: готовим камень для строительства

Плинтование также помогает сделать камни более мелкими – до 30 кг. И вот как раскалывают бутовый камень:

1. С помощью мягкого карандаша и или линей размечаем нужный размер.
2. Равномерно протягиваем шнур и вдавливаем в кусок мела с надрезом. Далее по двум точкам на камне натягиваем этот же шнур и отпускаем. При ударе о камень мел оставит нужный след.
3. В нанесенную метку ставим зубило и загоняем его сантиметра на три-четыре в камень – при помощи молотка-кулачка. При этом осторожно делаем локтевые удары.
4. По риске раскалываем камень: зубило ставим под углом и делаем сильный плечевой удар по нему.

Еще легче расколоть бутовый камень по шву, который образовался естественным путем: для этого в сам шов нужно вставить зубило и с помощью молотка продвигать его вдоль трещины. Как узнать, где трещина? Она будет иметь углубление или более темный цвет на изломе.

Вот так и добиваются двух параллельных сторон-постелей бутового камня, которые нужны для укладки.

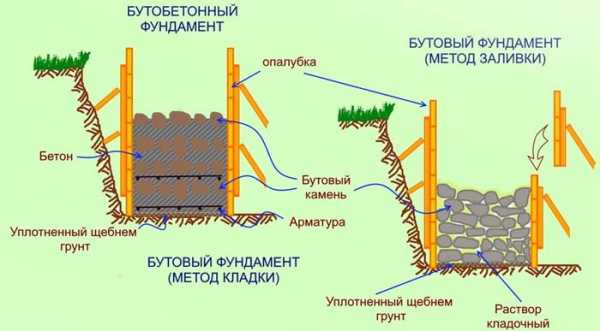

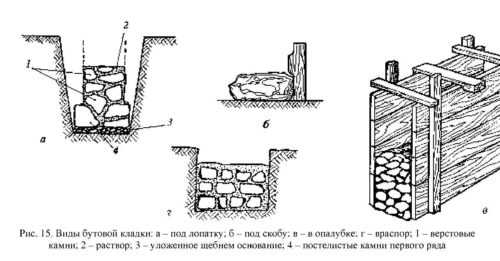

Технология кладки бута: три распространенных варианта

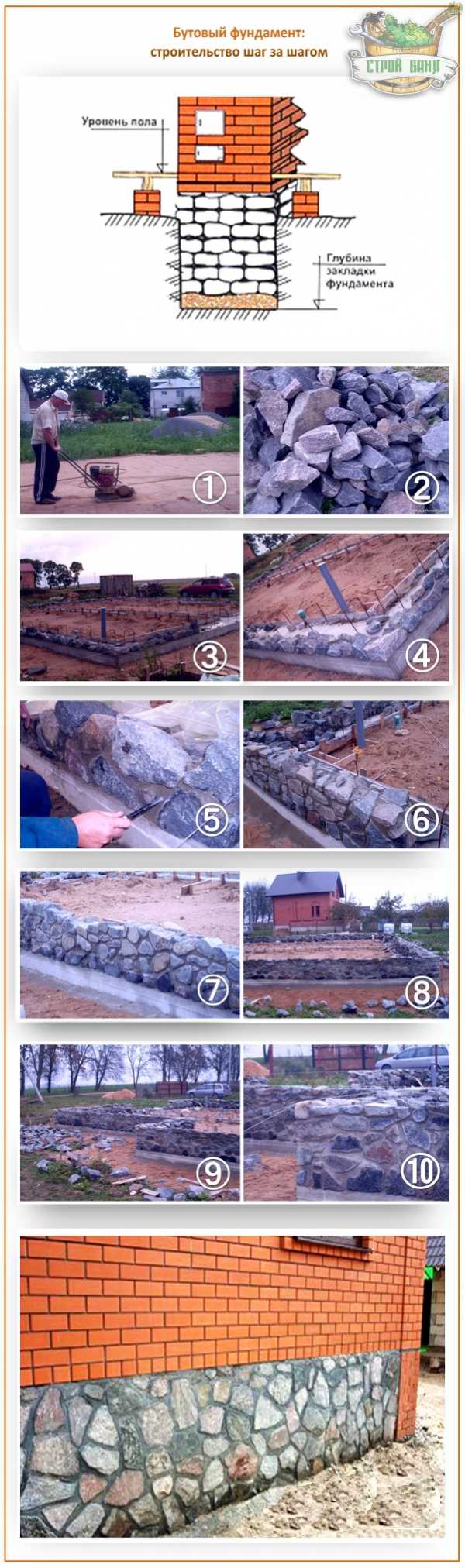

Вот как правильно строится фундамент из бутового камня:

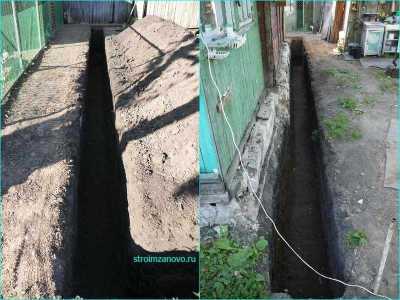

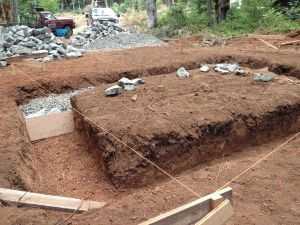

• Шаг 1. Роем траншею и ставим опалубку.

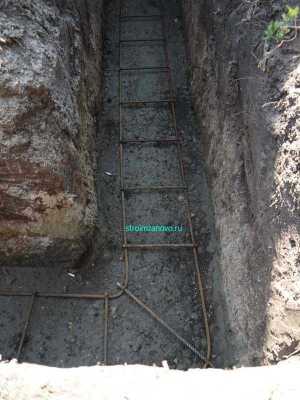

• Шаг 2. Устраиваем подушку из 30 см чистого бетона и арматуры.
• Шаг 3. На подушке – уже непосредственно фундамент из бута.

Перед укладкой камни обязательно нужно намочить – чтобы лучше сцеплялись с бетоном и сохраняли свою влагу. Класть бутовый камень нужно правильно – зазором от 3 до 5 см, и ни в коем случае не вплотную друг к другу.

Длинная сторона такого камня называется ложком, короткая – тычком. И в каждом ряду такой кладки тычок должен чередоваться с ложком – вот и вся технология.

Для кладки бутового камня используется кувалда, молоток-кулачок и подобные им инструменты. Стандартная толщина кладки – 50-70 см. Глина тоже не помешает – ее часто добавляют для пластичности раствора. Но совсем чуть-чуть!

Итак, у кладки бутового камня тоже есть своя особая технология. Так, класть его можно «под скобу», «под лопатку» и «под залив».

Под лопатку кладут его так:

• Шаг 1. На подготовленное заранее основание укладываем насухо тычковый ряд.
• Шаг 2. Хорошо трамбуем камень и заполняем пустоты более мелкими камнями. Заливаем жидким раствором.
• Шаг 3. Теперь кладем ложковый ряд – длинной стороной. Толщина и первого, и второго ряда – до 30 см, а камни при кладке подбирать нужно такие, чтобы высота ряда была почти одинаковая (для проверки ставим маяки с шнуром).

Крайне важно следить за тем, чтобы камни нигде не касались друг друга без раствора.

Ставить опалубку для такого фундамента или нет, зависит от того, нужны ли вам идеально гладкие стены фундамента под последующую отделку, или нет.

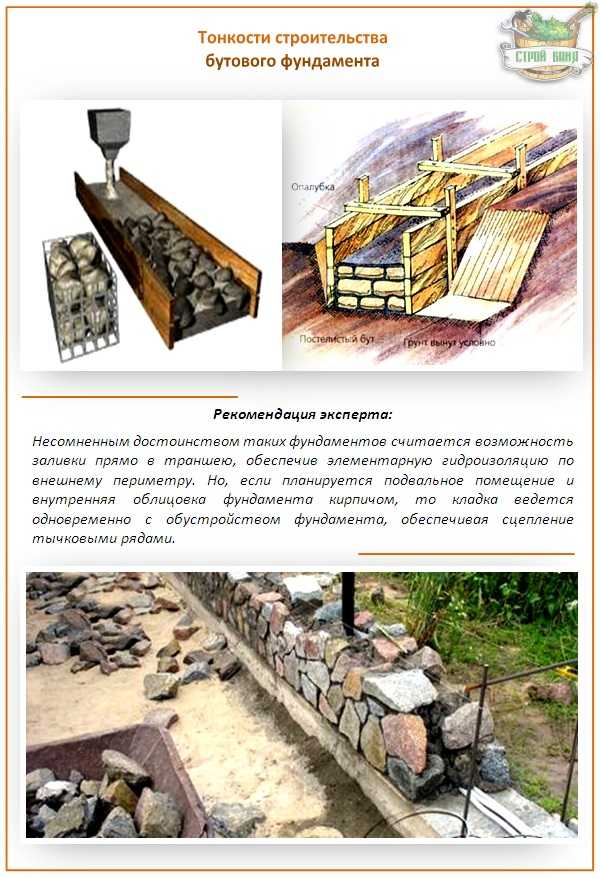

А вот кладка под залив ведется всегда в опалубке. Прочность такого фундамента очень низка – на нем построить можно будет только легкую каркасную баню. Поэтому для такой кладки используйте виброуплотнитель: ее прочность от этого будет повышена до 40%. Камни для него тоже особо не подбираются. Порядок работ такой:

• Шаг 1. Готовим траншею и основание, которое засыпаем крупным песком и утрамбовываем.
• Шаг 2. Кладем тычковый ряд, защебениваем и заливаем жидким раствором.
• Шаг 3. Кладем второй ложковый ряд, снова расщебениваем, уплотняем и трамбуем камень.

Здесь работа уже ведется, как обычно, но после этого расстилают пластичный раствор с осадкой конуса до 6 см слоем в 40-60 см и все уплотняется вибратором – пока раствор перестанет проникать в ряд кладки.

А вот для кладки «под скобу» камни подбираются одинаковой высоты – по шаблону, и постоянно проверяется вертикальность и горизонтальность поверхностей и углов самой кладки.

Важный момент: необходимо следить за тем, чтобы камни при укладке не шатались и соблюдалась перевязка швов. Идеальный камень для такого фундамента – 20х30 см. Что касается его площади, то ее высчитывают по такой формуле: ширина бутового камня = 1/3 ширины фундамента.

Для каждой ли бани подходит такое основание?

Некоторые эксперты отмечают, что на буте издавна строили самые тяжелые здания. Ведь бутовая лента куда более подвижна и менее жесткая, чем обычный фундамент. А потому, если ее хорошо не «придавить» кирпичными стенами и наличием второго этажа, баня может, к сожалению, прослужить недолго. А вот деревянные парные, хотя они и легкие, на таком основании ставить можно смело: ведь дерево в силу своей волокнистой структуры хорошо работает «на растяжение» и для него не страшно, если фундамент под ним слегка «водит», тогда как кирпичная и бетонная стена, если она не смогла достаточно придавить и «усмирить» бутовый фундамент, обязательно даст трещину. Вот такой парадокс!

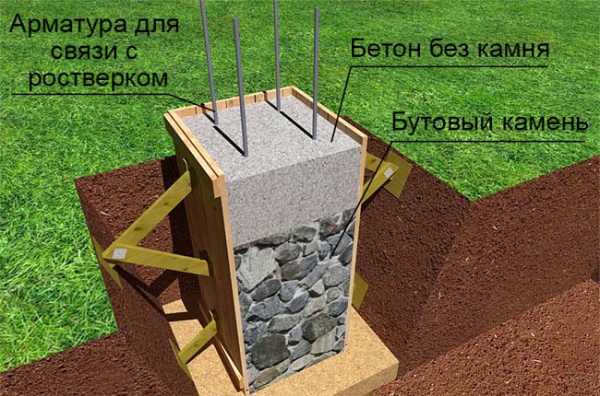

Бутобетонный фундамент: проще и прочнее

Главное правило строительства бутобетонного фундамента такое: он должен состоять из бетонного раствора и бутового камня в пропорции один к одному. В общем же пропорцию камня по отношению к общему объему фундамента можно снижать только до 40%, не меньше. В раствор для такого фундамента берут еще наполнитель: мелкие бутовые камни, гравий, щебень, битый и пережженный кирпич. А как связующий компонент идет цементный и цементно-известковый раствор – это уже зависит от того, насколько влажен грунт.

Выкладывать бутобетонную массу нужно в деревянную опалубку, постепенно заполняя весь объем. Но стенки траншеи обязательно нужно заранее прикрыть полотнами толя или рубероида. Первым в подготовленную траншею кладется наполнитель – слоем до 15 см. Он тщательно утрамбовывается тяжелой трамбовкой и заливается раствором. Затем снова песок и снова раствор. А бетонный раствор для такого фундамента готовят из тяжелого цемента марки М-400 или же М-500. Щебень – до 30 мм, песок – крупный или средний. Замешивать их нужно в пропорции один к трем. Смесь в итоге должна получиться плотной и достаточно жидкой, чтобы в кладке были заполнены все пустоты.

Фундамент получается очень прочным, хотя и не таким красивым, как бутовый. Все-таки, самое главное, что бутовый и бутобетонный фундамент построить может и начинающий любитель – здесь технология намного проще возведения сложных армированных лент.

Оцените статью: Поделитесь с друзьями!

stroy-banya.com

плюсы и минусы, правила и инструкция по кладке, рекомендации, хитрости

Самый востребованный строительный материал на сегодня это бут, представляющий собой части природных пород. Он бывает искусственный и натуральный. Фундамент из бутового камня является крепким основанием, главный компонент которого – бут. Готовая конструкция на 9 из 10 частей состоит из него.

Эти камни бывают различных форм, размеров и массы, но самыми используемым на стройке остается плиточный бут, с гладкими и ровными сторонами. Его намного проще уложить в какую либо из конструкций.

Бутовый фундамент возводится аналогично кирпичным стенам – составные части укладываются одна на другую и укрепляются при помощи бетона.

Недостатки и преимущества

Решение заложить под дом фундамент из бута должно быть принято только после рассмотрения всех характеристик этого материала, а также взвешивания всех «за» и «против». Это мотивировано тем, что возвести такое основание не так просто. Во-первых, это займет некоторое время, во-вторых – необходимо очень тщательно провести замеры, а в-третьих, сам подбор и распределение камней по участку фундамента довольно хлопотное дело.

Основание из бутового камня

Фундамент с бутовым камнем обычно широко применим, когда необходимо построить высокую несущую конструкцию. И это не случайно, основа такого рода имеет ряд положительных характеристик:

• экологически чистый материал;
• прочность, надежность, а также гарантия долговечности;
• природная водостойкость;
• привлекательный вид, который не требует дополнительной облицовки.

Но вместе с тем, есть в ней и минусы. Самыми ярко выраженными считаются:

• довольно высокая цена натурального материала;
• сложности, возникающие при возведении конструкций из бута;
• большие затраты по времени;
• непростые расчеты, которые делают перед началом стройки.

Положительной особенностью бутового фундамента является возможность скомбинировать разные материалы. К примеру, чтобы сделать конструкцию чуть дешевле, можно для основы, находящейся в земле взять бут, а сверху – кирпич. При этом следует помнить, что технология укладки у этих материалов разная и ее нужно обязательно придерживаться.

Правила укладки бута

Добывают бут посредством специального рода взрывов. Для работ с фундаментом следует отобрать те элементы, у которых есть две плоские стороны. Кладка фундамента из бутового камня выполняется с применением раствора цемента принципом «под лопатку». Толщина шва между каждым из камней должна быть не меньше полутора сантиметров. Больше делать не рекомендуется, поскольку бут осядет, а само строение разрушится.

Укладка бутового камня

Камни перед закладкой необходимо почистить от разного рода загрязнений и немного намочить. Швы с минимальными размерами, а также прочность перевязки деталей фундамента будут способствовать задействованию фрагментов с разными размерами.

Вся работа по укладке бутового фундамента выполняется своими руками. Снизу и по углам обычно располагают самые большие камни. За их счет добиваются устойчивости конструкции. Это порой бывает очень сложно, поскольку иногда нужно перевернуть бут не один раз, прежде чем найдется самый оптимальный вариант его расположения.

Чтобы увеличить несущую способность фундамента данного типа, под первый ряд камня заливают раствор цементной смеси. Та область, где бут будет отсутствовать, засыпается небольшими камешками. В последствие их можно будет использовать в качестве клиньев.

Все последующие ряды кладки выполняются с использованием более густого раствора. Здесь уже используют камни толщиной не больше чем 30 сантиметров. Все элементы бутового фундамента укладываются так, что они с максимальной плотностью располагаются друг к другу и расход бетона при этом минимальный. Верхний ряд кладки должен перекрыть вертикальные швы нижнего ряда.

Расширить бутовую основу можно обустроив уступы, состоящие не менее чем из двух рядов. Связующие детали будущей конструкции должны быть правильно «перевязаны» верхней кладкой. И помните, что в некоторых местах недопустима чрезмерная нагрузка, поскольку за этим может последовать сдвиг камней и полное разрушение уложенных слоев.

Облицовка бутового фундамента

Если ваш дом или другое помещение имеет подвал, то фундамент из бута, в месте его расположения нужно обложить облицовочным кирпичом. Выполняют работу по обкладыванию в одно время с возведением фундамента. Каждые 4 или 6 рядов перевязываются друг с другом тычками.

Как результат вы получите облицовочную поверхность, ряды которой полностью совпадут с горизонтальным швом несущего сооружения. Кирпичная основа должна иметь толщину больше, чем 75 сантиметров. А бут укладывают в ряды высотой около 25 сантиметров. Также необходимо заливать строительным раствором все пустоты, которые образовались в процессе укладки.

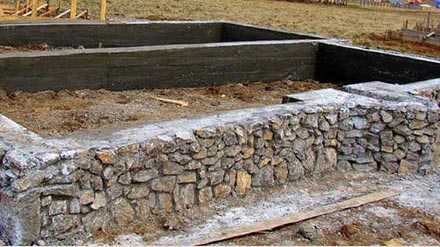

Работа над ленточным основанием из бута

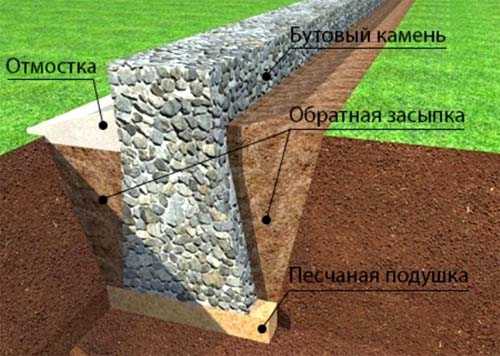

Чтобы сделать ленточный фундамент из бутового камня необходимо подобрать подходящий участок. Зачастую такой вид основы под строение используют в местах со сложными почвами, которые склонны к вспучиванию. Перед тем как приступить к основной работе, нужно исследовать место застройки и изучить гидрогеологическую особенность местности. Нужно обратить внимание в первую очередь на уровень залегания грунтовых вод, почвенную влажность, а также глубину, на которую промерзает земля. И только потом можно рыть траншею.

Предварительно необходимо разметить участок, используя обычную рулетку либо же деревянные колышки и бечевку. Ров можно вырыть самостоятельно при помощи лопаты или же приобщить к работе экскаватор.

От размеров каменных глыб напрямую зависит, каким будет фундамент. Стены траншеи должны быть шире бута на несколько сантиметров, поскольку укладывать камень впритык специалисты не рекомендуют. А глубина рва должна быть не меньше метра.

Рекомендации профессионалов

При профессиональном подходе к работе можно в несколько раз сократить необходимое для заливки фундамента время. Для этого существует такая инструкция:

Работы с бутом на размеченном участке

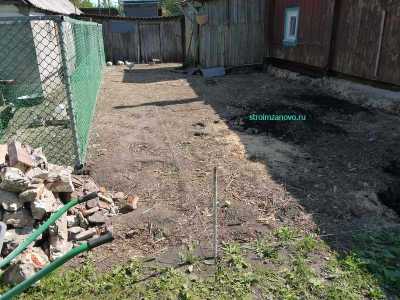

1. Делается разметка участка.

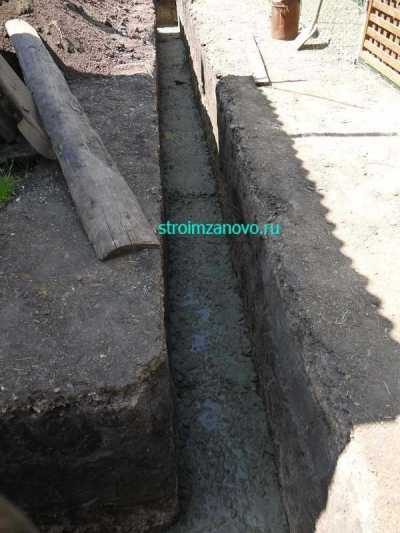

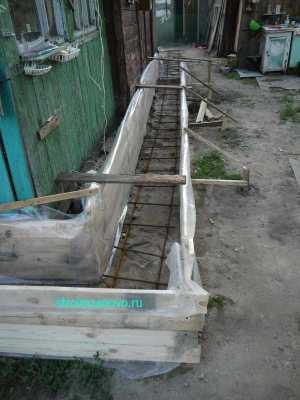

2. Роются траншеи, и устанавливается опалубка.

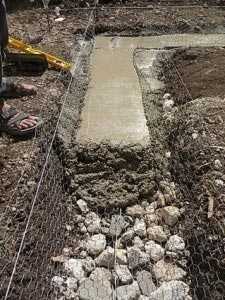

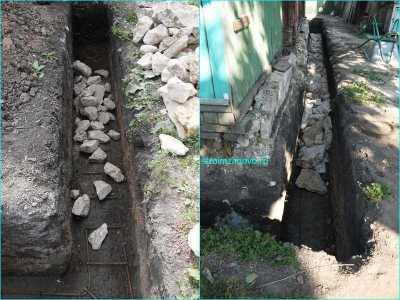

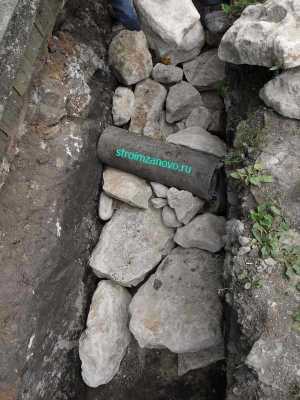

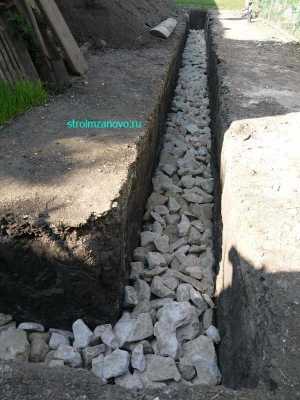

3. В готовую траншею насыпают немного песка и укладывают туда камни, вдавливая их в созданную «подушку».
4. Все зазоры, которые получились в результате укладки, засыпают щебнем и затрамбовывают.

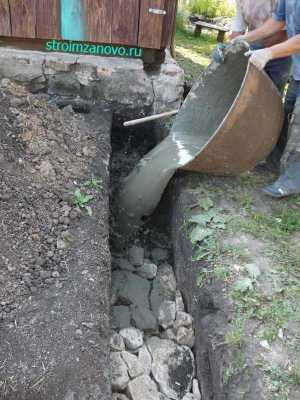

5. Готовят смесь бетона (1:3) и заливают им первый ряд, чтобы сделать его более прочным.
6. По такому же принципу выкладывают другой ряд. При этом не забывайте «перевязывать» швы, как при укладке кирпичного материала.
7. Ряды, которые будут выступать над землей, армируют проволокой или рельефной арматурой.

Следуя этим довольно простым рекомендациям можно намного быстрее выложить бутовую основу. А в результате получится надежная и прочная конструкция, способная выдержать самые тяжелые здания и рассчитанная на длительную эксплуатацию.

Некоторые хитрости в возведении бутовой основы

Чтобы достигнуть достаточно хорошего результата необходимо кое-что знать о том, как упростить себе работу и в то же время повысить ее эффективность:

• раствор, который будет использован для заливки, нужно периодически до окончания работы перемешивать вибратором;
• если вашей работе что-то помешало, и вы вынуждены ее приостановить больше чем на один день, нужно создать специальное покрытие, которое защитит конструкцию от пересыхания. Возобновляя работу, не забудьте зачистить и чуть-чуть намочить водой все сооружение. Не сделав этого можно нарушить сцепку с другим слоем;

  Кладка цоколя из бутового камня

• чтобы продолжить кладку бута, нужно раствор, который застыл наколоть чем-либо острым и убрать все лишние части. В результате цементная смесь будет хорошо сцепляться;
• если укладка выполняется в траншею с откосами пологого вида, то в пространстве между ее стенкой и самой конструкцией создается рабочая площадка;
• крутые откосы траншеи нужно обязательно оснастить подмостками, устанавливая их по внешней стороне фундамента;
• для удобства лучше всего воспользоваться помощью еще хотя бы одного человека;
• стены в траншее при надобности укрепляют деревянными щитами с подпорками.

Для того чтобы возвести ленточный фундамент из бутового камня нужно приготовить цементный раствор. Он практически такой же, как и для кладки кирпичных материалов. Используют для приготовления порошок марки М 400 или М 500. Чтобы в итоге бетон не растрескался, в песке не должны содержаться частицы глины. Также его необходимо очистить от различного мусора и всякого рода примесей.

Изначально нужно смешать цемент и песок, а после добавить воду. Консистенция раствора должна напоминать сметану.

Выполняя кладку ленточного основания из бута можно использовать 3 способа: заливка, «под лопатку» и «под скобу».

Первый выбирают при стройке небольших строений не выше 10 метров. Камень используется разный и его подборка не производится. Сверху, на уложенные глыбы, насыпают щебенку (слоем в 5-10 сантиметров), и хорошенько трамбуют.

После подготовительных работ ряды заливают бетонной смесью. Запомните, что материал изначально укладывается сухим, и лишь потом льется раствор. Используя вибро уплотнитель, он распределяется по всем возникнувшим пустотам. Эти мероприятия достаточно сильно повысят крепость и надежность основы фундамента.

Два остальных способа характерно отличаются от первого. В первую очередь тем, что необходим тщательный подбор камней. При их укладке должны быть минимальные зазоры и пустоты. Эти варианты конечно оптимальны, но требуют много времени и дополнительных трудовых затрат. Каменные глыбы выкладывают горизонтально, а чтобы добиться абсолютной ровности по всей длине фундамента натягивают веревку. И главным аспектом является наличие приблизительно равных по величине бутовых камней.

nafundamente.ru

описание, технология, особенности и отзывы :: SYL.ru

Бутовый фундамент известен человечеству уже очень давно. Сегодня такое основание для постройки является бюджетным и красивым. Срок его службы достигает 150 лет, из этого камня некогда строили даже крепости.

Кроме того, такое основание является наиболее устойчивым к грунтовым водам и промерзанию почвы среди прочих фундаментов. Застройщики выбирают его еще и по причине экологичности. Выстроить такую конструкцию самостоятельно довольно просто, при этом использовать какую-то особую строительную технику не придётся.

Описание

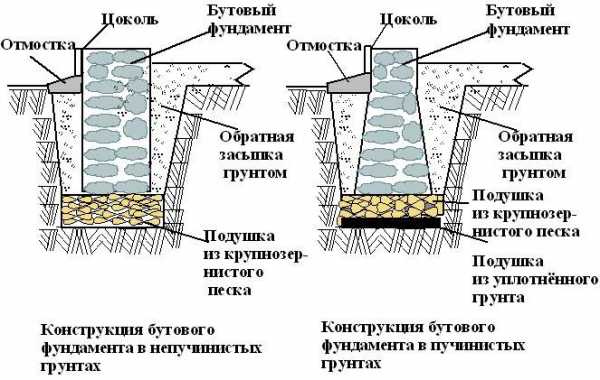

Если рассматривать стандартный бутовый фундамент, то можно отметить, что ленточная его разновидность обычно имеет высоту в пределах 1,6 м. Сверху укладывается армированный пояс. Если основание будет находиться на подготовке из песка и дренажа, то высоту можно будет уменьшить, как и в случае с армированным поясом.

Закладку осуществляют ниже линии промерзания почвы, при этом используется бетон марки М100 или выше. Основание должно быть выше уровня земли примерно на 30 см, затем идёт цоколь. При разборке зданий прошлого века стало понятно, что описываемая разновидность фундамента тогда закладывалась на глубину до 2 м, арматура при этом не использовалась, а закрепление осуществлялось простым раствором.

Между стеной и фундаментом при этом не укладывалась гидроизоляция или кирпич. Несмотря на это, здания продолжали стоять. Это позволяет утверждать, что бутовый камень в таком фундаменте заменяет металлический каркас. Основную роль в данном случае играет бут, содержание которого может достигать 90 % от всего объема. К размерам и форме камней не предъявляются требования.

Особенности

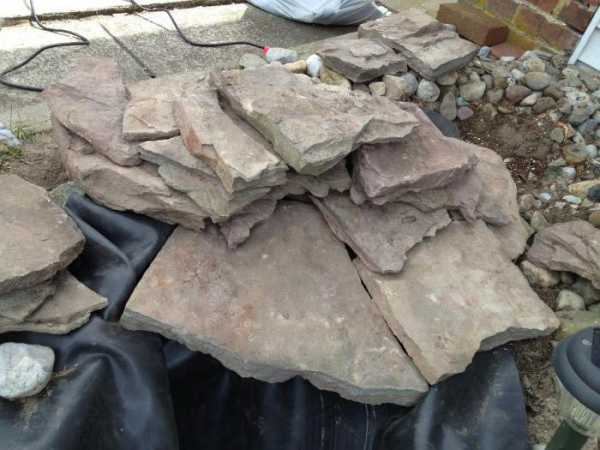

Материал может быть колотым или плиточным, при этом в качестве главного условия выступает прочность материала. Лучше в процессе проведения работ использовать постелистую или плиточную горную породу. У неё ровные грани, что позволяет получить преимущество при укладке, ведь ровные камни ложатся проще, чем те, что имеют неправильные края.

Технологию кладки данного материала часто сравнивают с методикой, которая описывает возведение кирпичных стен. Принцип здесь остаётся одинаковым. Элементы укладываются друг на друга и связываются раствором. Отличием выступают лишь строительные блоки и состав раствора. Кирпич укладывается на цементно-песчаный раствор с большим объёмом песка, тогда как бутовый камень монтируется на более прочный бетонный.

Положительные отзывы

Прежде чем возводить бутовый фундамент, вы должны ознакомиться с его преимуществами и недостатками. О них вы сможете узнать, прочитав отзывы. Среди плюсов потребители выделяют:

• экологическую чистоту;
• долговечность;
• эстетические показатели;
• высокую влагостойкость.

Потребители особенно подчеркивают еще одно полезное свойство: процесс строительства можно удешевить методом добавления других строительных материалов. Например, заглубленную часть, которая будет находиться в земле, можно сформировать из чистого бута, тогда как поверхность в этом случае выкладывается из кирпича.

Отрицательные отзывы

Если кладку бутового фундамента вы планируете осуществлять самостоятельно, то должны ознакомиться с отрицательными отзывами. Таким образом, домашние мастера отмечают, что питать иллюзии относительно скорости и простоты возведения такого основания не стоит, ведь эти предположения не соответствуют действительности. Так, для устройства описываемого основания необходима глубокая траншея. А дно заглубляется на 20 см ниже промерзания грунта. В некоторых регионах этот показатель достигает 2 м, но чаще всего находится в пределах от 150 до 180 см.

Кроме того, рытьё траншеи и проведение замеров требуют большого количества времени. Потребители подчеркивают, что в данном случае может потребоваться даже тяжелая землеройная техника. Застройщики советуют выбирать камни очень внимательно, ведь после них придется раскладывать по всему объему фундамента максимально равномерно. Если вы планируете возводить фундамент из бутового камня своими руками, то должны ознакомиться с минусами стройматериала. Среди них домашние мастера выделяют:

• высокую стоимость материалов;
• необходимость проведения сложных расчетов;
• сложности, связанные с доставкой материала к месту строительства;
• высокую вероятность того, что к работам придется привлекать специалистов.

Технология строительства: подготовка инструментов

Перед тем как начинать работу, необходимо запастись инструментами и материалами, среди них следует выделить:

• мелкофракционный щебень;
• песок;
• цемент;
• бутовый камень;
• штыковые лопаты;
• вместительную тару для раствора;
• кельмы;
• рулетки;
• строительный уровень;
• отвес;
• трамбовку.

Щебень понадобится для заполнения пустот, которые образуются в процессе кладки. А вот песок пойдет на приготовление раствора и устройство подушки. Приобретая цемент, вы должны выбрать тот, что имеет марку М400. Объем бутового камня будет меньше по сравнению с объемом траншеи. Чем камень меньше, тем его понадобится больше. Это зависит еще и от ровности краев.

Устройство бутовых фундаментов предусматривает использование бута с высокой морозо- и водостойкостью. Камень должен быть прочным. Важно позаботиться еще и о наличии рубероида или другого гидроизоляционного материала.

Сооружение первого слоя

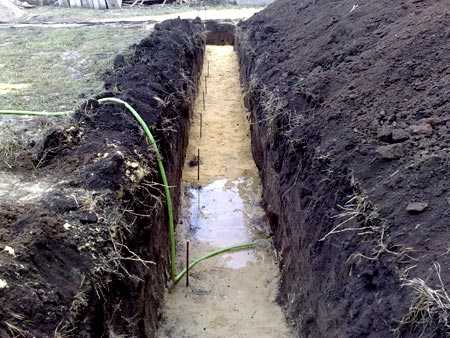

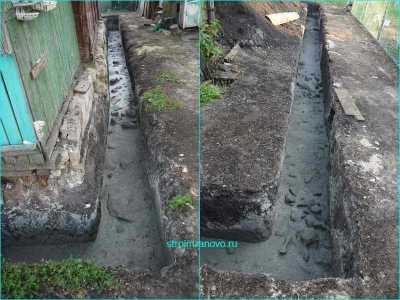

Закладка фундамента ведётся на глубине ниже промерзания грунта. Многое зависит ещё и от рыхлости, а также состава почвы. На местности осуществляется разбивка траншеи с помощью верёвки и колышков. Ширину необходимо спланировать так, чтобы она была больше стен на 15 см.

Если грунт осыпается в процессе копки, то необходимо соорудить опалубку из досок и других материалов. Их обычно убирают после заливки и застывания бетона. В траншею укладывается песчаная подушка. Ее делают в несколько этапов. Каждый следующий слой песка трамбуется и увлажняется.

На заключительном этапе земляных работ необходимо уложить гидроизоляцию поверх подушки. Для этого используется рубероид или его аналог. Укладывать полотна необходимо внахлест, чтобы влага из бетона не терялась.

Выбрав максимально ровные и плоские булыжники с горизонтальной поверхностью, их укладывают на дно — это позволит создать основание для бута. Ровные камни вдавливаются в песок. Для того чтобы избавиться от углублений и проемов, следует воспользоваться трамбовкой. Пустоты заполняются галькой и мелким щебнем. Слой уплотняется, а после прессуется кувалдой. Заливку этого слоя можно выполнить бетонным раствором, который готовится в классических пропорциях: один к трём.

Укладка остальных рядов и армирование

Итак, вы выбрали в качестве основания фундамент из бутового камня. Первые шаги сделаны, далее можно приступать к укладке следующих рядов. Заливку первого слоя можно осуществить на высоте 40 см от дна. Укладка и заливка остальных рядов ведутся по такому же принципу. Разница заключается лишь в перевязке швов, как и в обычной кладке из кирпича.

Камни последующих рядов укладываются в незастывший раствор. Усиление бутового фундамента требуется, если основание планируется сделать достаточно высоким. Дополнительная стабилизация выражена в укладке арматуры или проволоки. Формировать следует и последние четыре слоя конструкции. Важно систематически трамбовать подвижную массу в новом слое, что будет гарантировать прочность будущего основания.

Методика проведения работ

Для того чтобы в глубокую траншею ускорить подачу камней и раствора, следует сделать пологие откосы в стенах. Это позволит оборудовать удобную площадку между дном и стенками. Решить проблему крутых склонов можно с помощью деревянных подмосток.

Если траншея довольно неглубокая и узкая, то емкость для раствора можно установить по бокам, а между ними уложить камни. Отверстия для вентиляции и коммуникации следует планировать и прокладывать сразу. Это сократит срок строительства и снизит трудозатраты.

Советы специалистов

Перед укладкой материал смачивается, чтобы обеспечить лучшее сцепление с бетоном. Камни укладываются с зазором в пределах от 3 до 5 см. Длинная сторона бута называется ложком, короткая – тычком. В каждом ряду тычок должен чередоваться с ложком.

Для кладки удобно использовать молоток-кулачок и подобные ему инструменты. Толщина кладки составляет примерно 70 см. Для пластичности в раствор довольно часто добавляют глину, однако не стоит усердствовать.

Бутовый камень под фундамент может укладываться по одной из двух технологий:

• под лопатку;
• под залив.

В первом случае речь идет о технологии, которая предусматривает подготовку основания, а также укладку на него тычкового ряда насухо. Камень хорошо уплотняется, а пустоты заполняются мелкими камнями. На следующем этапе можно приступать к заливке пространства жидким раствором.

Следующим шагом станет кладка ложкового ряда. Толщина первого и второго рядов не должны превышать 30 см. Камни подбираются таким образом, чтобы высота ряда оказалась почти одинаковой. Для проверки можно использовать маяки со шнуром. Важно следить за тем, чтобы камни не касались друг друга без раствора.

Бутовый ленточный фундамент в итоге может получиться идеально гладким, для этого обычно устанавливается опалубка. В этом случае стены в последующем отделываются одним из множества материалов, которые представлены на рынке.

www.syl.ru

плюсы и минусы, видео технологии, чертежи

Фундамент из бута надежный и эстетичный, срок его службы – не менее 150 лет, при этом верхний предел не ограничен. Ведь до наших дней дошли постройки, выполненные по той же технологии, еще несколько веков назад. При возведении своими руками наиболее важно выбрать качественные камни, правильно их сортировать и соблюдать руководство.

Оглавление:

1. Описание конструкции
2. Преимущества и недостатки
3. Инструкция по шагам
4. Этап подготовки
5. Установка опалубки

Что такое бутовый фундамент и когда его используют?

Бут – камни с неровными краями разных размеров и формы, полученные путем естественного разрушения горных пород (песчаника, доломита, ракушечника) или взрывных работ. Средний размер фрагментов – 30-50 см в диаметре, вес – от 25 до 45 кг.

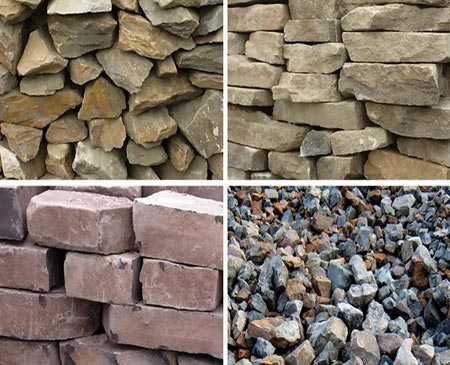

Виды по форме:

• рваный – все края фрагмента неровные, острые;
• постелистый – одна из сторон булыжника более гладкая и ровная;
• плитняковый – плоские, произвольной формы с ровными противоположными сторонами.

Эта классификация условна, так как камень просто сортируется исходя из той формы, какую создала природа или грубое механическое воздействие, специальной обработки не производят. Особенно крупные булыжники иногда раскалывают на части.

Из этих камней делают основания под любые постройки, укрепляя практически хаотичную кладку цементным раствором. В таком сооружении около 90 % бута. Булыжники размещают рядами в траншею и скрепляют бетоном. Удобнее использовать постелистый и плитняковый типы. Высокое основание укрепляют армирующим поясом. Бутобетонный фундамент подходит для любых построек высотой в несколько этажей, возведения цоколя, хозяйственных строений, бань. Из него можно сделать ленточную и столбчатую конструкцию.

Один из важнейших критериев выбора этого материала – доступность. В регионах с горной местностью купить камень проще всего, а доставка в отдаленные пункты может стоить очень дорого. Также необходимо подобрать булыжник с высоким уровнем прочности – от удара молотком он не должен рассыпаться, а только издавать звонкий звук. Недопустимы растрескивания и расслоения.

Плюсы и минусы бута

Ни один столбчатый или ленточный фундамент не будет надежным и качественным, если при его закладке не учесть преимущества и недостатки используемых материалов.

Плюсы:

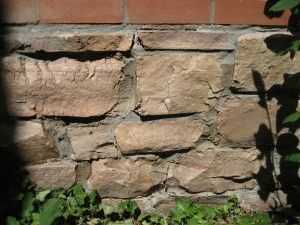

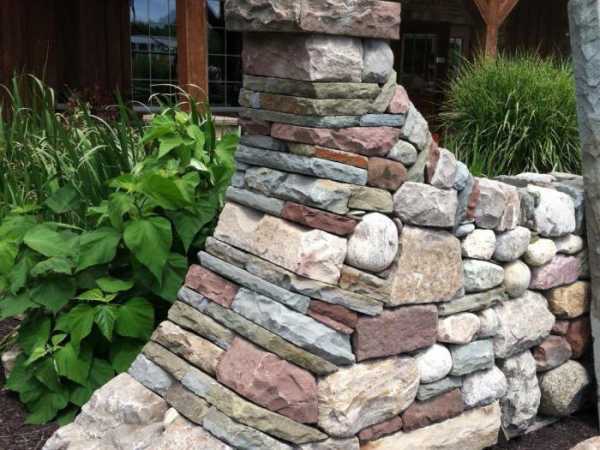

• Эстетичный внешний вид. Возвышающаяся над землей часть выглядит как каменная кладка, придавая зданию презентабельность. В дополнительной отделке не нуждается.
• Экологическая безопасность.
• Выдерживает перепады температур и воздействие влаги.
• При соблюдении технологии сезонные движения почвы не страшны.
• Долговечность исчисляется сотнями лет.
• Большая несущая способность позволяет возводить крупные по площади и этажности строения из тяжелых изделий.
• Не подвержен грибку и плесени и поражениям насекомых.

Возведение бутобетонного фундамента – далеко не простой процесс, требующий времени и физических усилий. Это связано с особенностями материала и технологией:

• Камни имеют разную форму и размер, чтобы уложить их наиболее плотно, потребуется сортировка и тщательный подбор элементов.
• Бутовое основание необходимо заглублять ниже уровня промерзания почвы на 20 см, поэтому нужно копать глубокую траншею и поэтапно закладывать ряды булыжников.
• Строительство в регионах, отдаленных от места залегания камня, обходится намного дороже за счет доставки материала.
• Все работы приходится выполнять своими руками, так как привлечение спецтехники невозможно.
• Бетонирование выполняется поэтапно, поэтому замешивать приходится несколько порций цементной смеси.

Если нет возможности выполнить работы своими силами, придется привлекать бригаду монтажников. Кладка профессионалами стоит намного дороже, чем сооружение других видов оснований.

Пошаговая инструкция заложения фундамента из бута

Следует составить план расположения ленты или столбов, рассортировать камни по фракции и форме. Наиболее ровные и крупные стоит оставить на углы. Изучить строение и тип почвы, установить места прохождения грунтовых вод и уровень промерзания – это необходимо для определения оптимальной глубины. Чаще всего достаточно 1,5-1,8 м, в местности с суровым климатом и подвижным грунтом заглубляют на 2 м. Стенки траншеи не рекомендуется использовать в качестве опалубки, так как они будут осыпаться, деформироваться и заберут много влаги из сырого бетона. Поэтому ширина рва при толщине ленты 0,5-0,6 м должна быть не менее 2,5 м. Этого достаточно для монтажа опалубки с двух сторон.

Технология предусматривает два способа:

1. Бутовый. Кладка камня рядами на раствор аналогично кирпичной. При этом методе большая часть объема – бут. Для реализации нужно отобрать наиболее ровные плоские фрагменты разного размера и стараться располагать их на одном уровне.
2. Бутобетонный фундамент. Бетонирование с бутом, он занимает меньший объем и служит армировкой, расположен менее упорядоченно. Булыжники отбирают средней фракции до 30 см.

Следует готовить раствор из марки цемента не ниже М400. Чтобы улучшить пластичность, рекомендуется добавить жидкое мыло или моющее средство для посуды. Соотношение основных компонентов классическое – 1 часть цемента на 3 части песка. При возведении бутобетонного фундамента можно ввести мелкофракционный щебень. Консистенция должна быть такой, чтобы смесь хорошо проникала во все пустоты, но сильно не растекалась.

Потребуется набор инструментов: кувалда, молоток, строительный уровень, лопата, бечевка, мастерок. Для заполнения пустот желательно приготовить мелкий щебень или гальку.

Подготовительные работы

Подготовка участка под ленточный фундамент или бутовые столбы заключается в расчистке площадки от мусора, выкорчевывании пней, кустов и деревьев. Если рельеф неровный, его исправляют путем снятия верхнего слоя или поднимают кладку на разную высоту над уровнем земли.

Далее размечаются линии и определяется глубина траншеи. При большом объеме землеройные работы лучше выполнять с применением экскаватора. На дно рва засыпают песок слоем 15 см и утрамбовывают – он послужит подушкой. Специфика дальнейших этапов зависит от типа основания.

Монтаж опалубки

Опалубку делают съемную и несъемную из брусков и досок или щитов. Так как дерево впитывает влагу, потребуется гидроизоляция из плотной пленки или рубероида – ее крепят на стенках каркаса и размещают на дно.

Опалубку для ленточного фундамента устанавливают постепенно для удобства работы. После монтажа одного слоя часть досок перемещают выше. Для бетонированного основания каркас ставят сразу на всю высоту и не снимают его по окончании работ.

Способ 1: укладка бута.

Потребуется тщательная сортировка по толщине. Общие принципы заключаются в том, чтобы делать перевязку как в случае с кирпичом, наиболее крупные и ровные куски располагать в углах, допускается использование в некоторых местах больших булыжников, которые перекроют сразу два ряда. Слои камня размещают попеременно короткой и длинной стороной.

Инструкция для ленточного фундамента:

• На дно опалубки залить бетон толщиной 3-5 см.
• В два угла траншеи уложить крупные булыжники и установить маяк из бечевки – это послужит уровнем для первого ряда.
• Уложить наиболее плоские элементы в два слоя, заполнить образовавшиеся пустоты мелкой щебенкой.
• Залить следующую порцию.
• Каждый последующий ряд бутово-ленточного основания укладывается до того, как схватится цемент, положение камней можно корректировать в процессе.

Когда работы завершены и фундамент просох, опалубку снимают, засыпают ров песком или грунтом, гидроизолируют верхнюю часть, делают отмосток.

Способ 2: бетонирование с бутом.

Раствор занимает больше пространства, а камни сортируются только по размеру. Заливать следует за один раз, чтобы не было расслоения.

Инструкция:

• На дне траншеи сделать подушку из песка и щебня, утрамбовать.
• Залить 20-30 см смеси.
• Уложить первый слой бута и утопить его в ЦПС на ⅔. Камни не должны касаться стенок опалубки, чтобы они полностью погрузились в раствор.
• Удалить при помощи виброоборудования или прутка воздушные полости и пузырьки.
• Слой, возвышающийся над землей, или последние 50 см выполняются с применением армировки и без булыжников.

Опалубку до уровня земли не снимают, щиты демонтируют только над ней. Верхнюю часть прокладывают гидроизоляцией, оборудуют отмосток.

---



cemgid.ru

Бутовый фундамент

    Бутовый фундамент находит широкое распространение у застройщиков индивидуального жилья из-за дешевизны и возможности сделать его своими руками. В тех регионах, где есть каменные карьеры, 8 из 10 фундаментов частных домов возводят из бутового камня. Здесь первопричина выбора этого материала – его невысокая стоимость.

   Наш загородный участок тоже расположен недалеко от места, где добывают щебень для дорожного строительства. Местные жители охотно пользуются возможностью недорого купить бутовый камень и сделать из него фундамент, тем более что объявлениями о его доставке заклеены все деревенские столбы и заборы.

   Когда пришло время построить фундамент, воспользовались такой возможностью и мы. Утром позвонили по телефону, и через несколько часов огромный самосвал привёз на наш участок полный кузов бута.

БУТОВЫЙ ФУНДАМЕНТ СВОИМИ РУКАМИ

   Начинают строительство бутового фундамента с разметки территории. Размечать площадку следует с повышенным вниманием и аккуратностью. Ошибки, допущенные на начальном этапе, исправить будет очень трудно и дорого. Поэтому периметр будущей траншеи отмерить нужно с особой тщательностью.

   По углам вобьём обрезки металлических труб, между ними натянем шнурку и вымеряем стороны и диагонали. Они должны быть равными. Углы должны быть строго равны 90 градусов, проконтролируем их с помощью большого угольника или лазерного нивелира.

   Ширину бутового фундамента определяют по толщине стены. Под кирпичную стену делают 50 см, под газосиликатный блок –  40. Но следует помнить, что чем уже траншея, тем неудобнее будет её выкапывать. Мы решили сделать ширину 50 см.

   Глубину фундамента из бута высчитывают исходя из точки промерзания грунта в регионе. В нашем климате промерзание находится на глубине около 1 м, поэтому бутовые фундаменты закладываются на 1 м 20 см, что позволяет исключить воздействие на них весенних подвижек грунта.

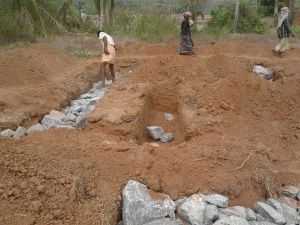

   Дальше начинается тяжёлая монотонная работа – копание траншеи под фундамент. Сразу нужно определиться, куда девать огромное количество появившейся земли. Можно делать так называемую обратную засыпку, когда земля откидывается внутрь периметра траншеи.

   Если обратная засыпка не планируется, верхнюю, плодородную часть почвы на садовой тележке отвезём на огород. Глину обычно вывозят в ближайшую канаву.

   Через несколько дней лента шириной 50 см и глубиной 120 см будет готова. Пора приступать к устройству бутового фундамента.

   Обычно на дне траншеи делают так называемую «подушку» из песка высотой 20 см, хорошо его утрамбовав. На крупных строительных форумах ведутся оживлённые дискуссии на счёт того, нужна эта «подушка» или можно обойтись без неё. Какую роль она выполняет на глубине около метра и что она даст бутовому фундаменту кроме дополнительных затрат? Прочитав много противоположных мнений, мы в своём случае от использования песка отказались.

   Для усиления сопротивляемости внешним воздействиям (изменения температуры, подвижки грунта, грунтовые воды) бутового фундамента иногда используют армирование.  Так как в таком фундаменте вертикально арматуру установить невозможно, её укладывают снизу на дно траншеи и сверху в уровне цоколя. Чтобы «нитки» арматуры лежали не на земле, а в растворе, приготовим цементную смесь, состоящую из трёх частей песка, одной части цемента и трёх частей мелкого щебня, всё тщательно размешаем с водой и зальём слой 10 см.

   За один день раствор высохнет. На него уложим арматуру, связав рифлёные шестиметровые прутья диаметром 12 мм проволокой с короткими кусочками по ширине траншеи через 25-30 см. Соединяя концы арматуры между собой, делаем нахлёст не менее 50 см. По углам кладём только целые прутья, изогнув их на 90 градусов.

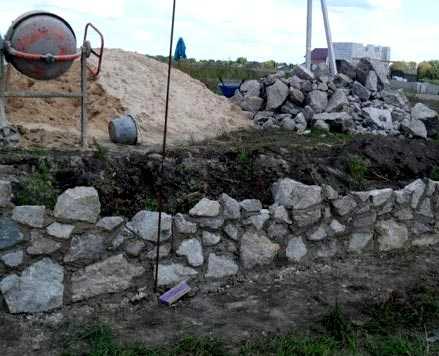

   Теперь пришла очередь бутового камня. Бут подбираем по размеру, укладывая его рядами, на плоскую сторону, чтобы промежутков между ним было как можно меньше.

   Сначала уложим крупные камни, между ними – поменьше. Таким образом заполним траншею наполовину.

   Снова приготовим цементный раствор, только теперь без щебёнки, сделаем его жидким, чтобы он был похож на консистенцию кефира.

   Наклоним ёмкость и выльем смесь в траншею с камнем.

   Она должна заполнить даже мелкие щели. Перемещая бочку по всему периметру, зальём фундамент по уровню камней.

   Подождав пару дней, снова начнём укладывать бут, теперь до самого верха.

   Если у вас планируется вывод через фундамент канализационной трубы, то под неё нужно заложить кусок трубы большего диаметра и отметить это место, чтобы его потОм можно было найти.

   В середину фундамента арматуру класть не надо, она там не работает и никакого полезного эффекта не даст.

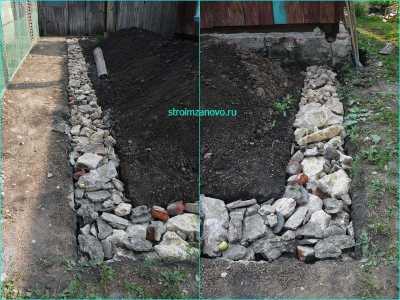

   Не торопясь, подбирая камни по размеру, заполним траншею бутом до уровня земли.

   Снова намешаем раствора и заполним им траншею полностью.

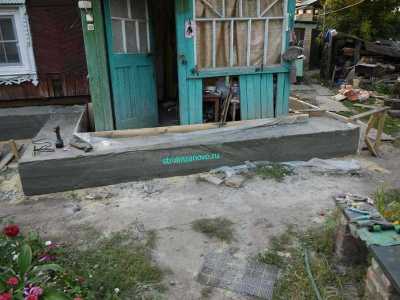

   Бутовый фундамент готов. Когда раствор высохнет, на ленту можно уложить гидроизоляцию и выводить нулевой уровень красным строительным кирпичом, который не боится влаги. Но мы решили сделать цементный цоколь, высотой 50 см.

   Перед этим на бутовый фундамент уложим ещё два прута арматуры, связав их с короткими кусками проволокой.

   Далее придётся сделать опалубку. Мы будем её строить из досок длиной 6 м, толщиной 2 см, шириной 10 см. Сколотим по 5 тесин между собой, используя поперечные бруски. Сделаем щиты по всей длине фундамента. Если досок не хватает, то сначала зальём цоколь с одного края, потом разберём опалубку и установим её на другой край.

   Чтобы тесины не пачкались и были пригодны для дальнейшей работы, изнутри их надо обить плёнкой ПВХ, прищёлкнув её строительным степлером.

   Чтобы закрепить щиты опалубки, нужно на расстоянии 50 см друг от друга вбить в землю деревянные колья, выставить щиты в нужном месте, выровнять их по вертикали и прикрепить к кольям брусками.

   Также планками соединим щиты между собой сверху, чтобы они не разъехались под тяжестью бетона.

   С помощью гидроуровня определим верхнюю точку опалубки и отметим горизонталь по всему периметру, перемещая гидроуровень от одной точки к другой. С внутренней стороны опалубки вкрутим около этих точек саморезы и соединим их между собой леской. По этому уровню зальём опалубку бетоном.

   Ещё раз проверив щиты на прочность установки, приготовим в бетономешалке раствор, состоящий из 3-х частей песка, одной части цемента и 3-х частей мелкого щебня, добавим воды, тщательно перемешаем и заполним опалубку до установленного уровня.

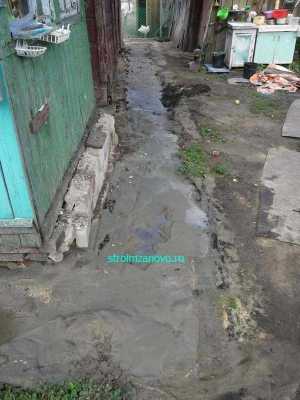

   Через неделю, когда раствор высохнет, опалубку можно разобрать. Бутовый фундамент готов. Дадим ему набрать необходимую прочность и начнём возводить стены.

Видео

stroimzanovo.ru

Как сделать бутовый фундамент своими руками – усиление основания из бутового камня

Главным компонентом бутового фундамента являются осколки скальной породы самых разных габаритов. Отдельные экземпляры, предназначенные для строительства, могут достигать размеров до полуметра по наибольшей из сторон и веса до 50 кг. Более громоздкие камни невозможно использовать без применения спецтехники, поэтому средние габариты камней, применяющиеся для возведения фундамента, колеблются в пределах 30-50 см.

Пример готового фундамента из бутового камня

Бутовый камень широко используется не только в строительстве различных сооружений, но и в качестве декоративного элемента.

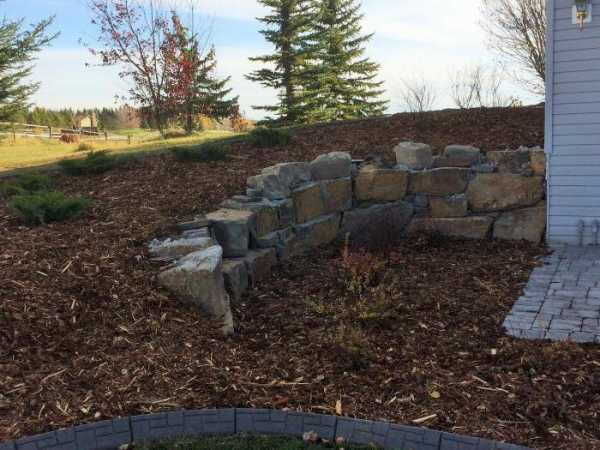

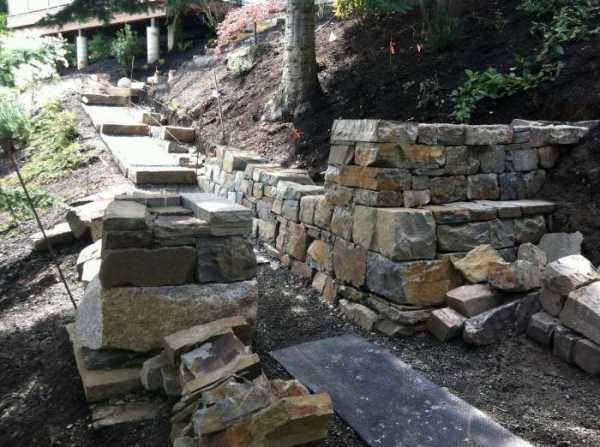

Им отделывают стены и фасады зданий, выполняют альпийские горки и другие конструкции в ландшафтном дизайне.

Вернуться к оглавлению

Содержание материала

Каким бывает бутовый камень

Характеристики бутового камня достаточно разнообразны и каждая из них имеет свое влияние на его стоимость.

В первую очередь камень делится на виды – это может быть песчаник, известняк или доломит. Кроме того, различают и классы горных пород:

• Осадочные, возникшие под воздействием внешней среды;
• Метаморфические, образованные вследствие изменения структуры минералов под действием давления или температуры;
• Магматические, создавшиеся в результате кристаллизации или затвердевания магмы.

Но для строительства наибольшее значение имеет не столько состав и причина возникновения бутового камня, сколько его форма.

Существующие виды природного камня

Здесь также имеется своя классификация, основанная на происхождении материала:

• Чаще всего применяющийся промышленный бут производится на выработках по добыче щебня. Собственно сам камень и является сырьем для этого материала;
• Округлый бут образовывается в силу естественных причин, и принимает сглаженную форму благодаря воздействию внешних факторов, таких как вода или ветер. Чаще всего применяется при строительстве крупных промышленных объектов благодаря неправильной форме;
• Постелистый бут идеально подходит для частного строительства, в том числе и возведения фундаментов. Основной признак этого вида – как минимум две параллельных грани, позволяющие довольно просто уложить камень на раствор.

Имеет значение и место выработки, где добывается камень, так как в разных районах состав материала имеет свои особенности.

Вернуться к оглавлению

Плюсы и минусы бутового фундамента

Главным плюсом подобного типа фундамента является его очень высокая прочность и надежность независимо от породы, из которой он создан. В свою очередь это гарантирует и долговечность использования такого основания. Более того, при некачественной укладке, в случае если в некоторых местах раствор раскрошился, дефект без проблем можно устранить, при этом качество основания не пострадает.

Скальные породы менее остальных подвержены воздействию внешней среды, в том числе и влаги, благодаря чему фундаменту, а при правильно выполненной гидроизоляции и дому, подтопление совершено неопасно.

Бут не подвержен промерзанию, поэтому вполне можно сэкономить на теплоизоляции дома.

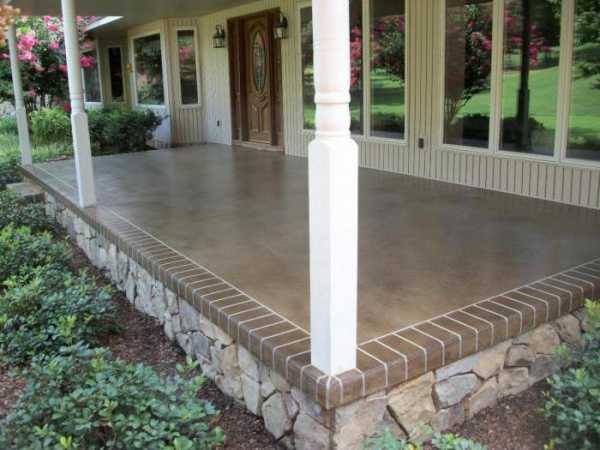

К тому же фундамент, выполненный из бутового камня, выглядит более чем презентабельно даже без финишной отделки.

Процесс постройки фундамента из бута

Сам бутовый камень – материал недорогой, увеличение стоимости, причем существенное, происходит за счет доставки материала к месту строительства. Поэтому в местности, расположенной рядом с выработкой его цена невелика. В этих районах бутовый камень является самым бюджетным вариантом для строительства.

Дополнительный расход вы понесете и при строительстве, если планируется привлечение наемных работников. Укладка бутового камня проводится только вручную, что на порядок увеличивает трудоемкость работы, а соответственно и ее стоимость.

Однако если время и силы позволяют, отстроить фундамент из бутового камня можно практически в одиночку.

Вернуться к оглавлению

В каких случаях можно применять фундамент из бутового камня

При всей своей привлекательности бутовый фундамент можно использовать не для всех типов строения. Проблема в том, что фундамент из бута довольно подвижен в сравнении с другими типами основания.

Он идеально подходит для очень тяжелых строений в 2-3 этажа, которые придавливают его своей массой. Также на нем неплохо стоят деревянные строения, которые достаточно устойчивы к нагрузкам на растяжение. Но если здание имеет бетонные или кирпичные стены, и их веса недостаточно, то такой дом прослужит недолго и вскоре покроется довольно обширными трещинами.

Есть свои требования и грунту, на котором планируется возведение фундамента:

1. Не рекомендуется использовать это вид фундамента на сильно пучинистых почвах.
2. В случае если перенести постройку на более подходящий участок невозможно, перед засыпкой песчаной подушки под фундамент грунт подвергают тщательной трамбовке.

3. Почва не должна проседать, так как вес у бутового фундамента столь же основателен, как и его надежность, поэтому не выбирайте участки, где преобладает торф, песок или глина.
4. Основание их бутового камня можно использовать на почвах с любой влажностью, при этом гидроизоляция выполняется только на уровне ростверка. Однако, при сильной водонасыщенной почве или при необходимости постройки здания с подвалом, требуется сделать качественную дренажную систему.

Для того чтобы определить характеристики грунта на участке и расположение подземных вод имеет смысл заказать геологические изыскания. На основании полученных результатов вы сможете определиться, подходит ли вам фундамент из бутового камня, а также рассчитать его параметры, такие как глубина и ширина основания.

Процедура заливки бетоном фундамента из бутового камняВернуться к оглавлению

Изготовление бутового фундамента

Стоит сразу оговориться, что в основном из бута изготавливают ленточный фундамент. Дело в том, что создание столбчатого основания – процесс достаточно сложный и трудоемкий, поэтому используется такое основание достаточно редко.

В ряде случаев используют столбчато-ленточный фундамент, когда грунт под застройкой имеет сложные характеристики. Основная сложность в изготовлении этих двух типов фундамента в том, что для того чтобы подобрать подходящий камень, порой приходится перебирать десятки экземпляров, вес которых достаточно ощутимый.

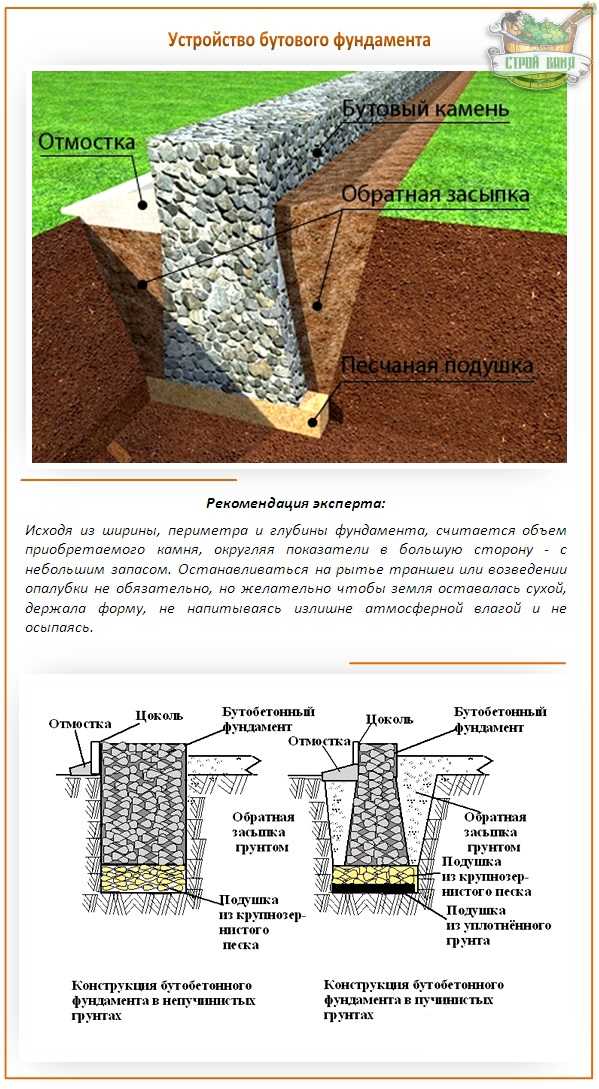

Ленточный фундамент из бутового камня

Изготовление этого типа основания очень похоже на заливку монолитного фундамента, однако, имеет свои особенности:

В первую очередь прорывается система траншей под основание с заглублением ниже глубины промерзания грунта. При этом ширина канавы в районе дна должна быть на 20 см больше, чем по верхнему краю, то есть в поперечном разрезе траншея должна иметь трапециевидное сечение.

Если это необходимо грунт на дне ямы тщательно утрамбовывают, после чего засыпают песок на высоту в 15-20 см.

Если почва сильно насыщена водой, первым слоем закладывают щебень средней фракции, который будет исполнять роль дренажной системы. Поверх также засыпается песок с обязательной проливкой для создания плотного основания.

Нередко поверх подушки для надежности выполняется заливка бетонной армированной прослойки в 30 см.

Готовый ленточный фундамент из бутового камня

В этом случае между цементной и песчаной подушкой прокладывают дополнительную гидроизоляцию для предотвращения разрушения бетона.

Технология укладки бута

Далее начинается сам процесс укладки бута. Камни укладываются рядами с соблюдением горизонтальности рядов и проверкой точности углов. Заливку проводят стандартным цементным раствором из соотношения цемента к песку 1:3.

Если грунт не склонен к осыпанию, опалубка необходима только в случае, когда требуется идеально ровная наземная часть.

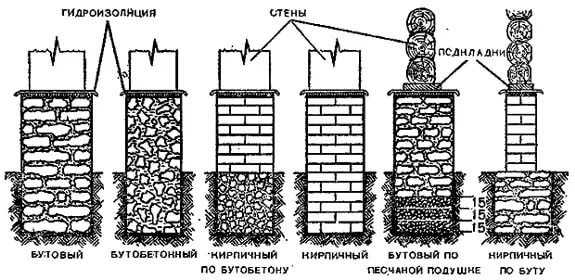

Существует несколько технологий, подходящих для возведения фундамента под различные типы строений:

• Первым слоем укладывают более крупные камни округлой формы, поверх на уровне наземного фундамента используются образцы более правильной формы и меньшего размера;
• Довольно часто используется камень типового размера с параллельными гранями. Такой вид бута чаще всего используют при строительстве столбчатых и столбчато-ленточных фундаментов;
• Один из самых простых видов исполнения бутового фундамента – его изготовление из камней разного размера с добавлением в пространство между ними щебня крупной и мелкой фракции. Такой вид основания отлично подойдет для легких деревянных сооружений, например, бани. Однако использовать его для более основательных построек не рекомендуется, так как дом на подобном фундаменте быстрее всего поведет. Для повышения надежности можно использовать виброуплотнитель. По отзывам специалистов, прочность основания в этом случае повышается почти на 50%;
• Существует еще один вид фундамента из бута – бутобетонный, где бетон и бутовый камень берутся из соотношения 1:1. При этом допустимо добавление других наполнителей типа щебня, боя кирпича или гравия.

Требования к правильной укладке

При выполнении любой укладки необходимо соблюдать следующие условия:

1. Необходимо соблюдать главное требование: камни из разных рядов не должны соприкасаться ни одной из своих сторон, причем зазор между ними обязательно должен быть как минимум в 3-5 см.
2. Для того чтобы выполнить это условие выдерживайте паузу между укладкой рядов около часа, за это время бетон схватится и следующий ряд не будет тонуть в растворе.
3. Камни в ряду должны лежать плотным слоем таким образом, чтобы пустот оставалось как можно меньше.
4. Перед укладкой камней обязательно вымочите их в воде около часа, это обеспечит более прочную адгезию материалов. Но пред укладкой его нужно немного обсушить до состояния небольшой влажности.

   Пример укладки бутового камня

5. Обязательно обеспечьте перевязку швов, то есть соблюдайте очередность укладки, если один слой выкладывается вдоль траншеи, следующий необходимо положить поперек, при этом камень верхнего ряда должна располагаться на двух-трех нижних. Это условие обязательно практически при любом способе укладки, за исключением способа, когда при закладке дополнительно применяется щебень.

Изготовление ростверка

При исполнении ростверка также рекомендуется следовать некоторым правилам:

Подробная схема по изготовлению ростверка фундамента

В случае если впоследствии планируется строительство бетонных или кирпичных стен поверх фундамента в обязательном порядке укладывается армирующая сетка.

proekt-sam.ru

преимущества и недостатки, технология укладки

Этот материал использовался для строительства домов не одну тысячу лет назад. Ни бетон, ни блоки ФБС, ни кирпич, созданные сравнительно недавно, не могут похвастаться качеством, проверенным таким большим временем. Самое интересное, что различные здания построенные на бутовом камне, стоят до сих пор. Согласитесь, это внушает немалое доверие.

Но, кроме надёжности, есть ещё ряд факторов, влияющих на выбор. Сюда относятся и цена, и использование других материалов, и возможность создать фундамент из бутового камня своими руками. Рассмотрим всё это подробнее.

Фундамент бутовый чаще выбирается для частных домов в 1 — 2 этажа и хозяйственных построек. Кроме них, также можно встретить пятиэтажки, возведённые на таком основании.

О материале, его преимущества и недостатки

Что представляет собой этот дикий камень? По сути, это — булыжник неправильной формы, который является результатом разработки доломита, известняка и песчаника. Один такой кусок может достигать до 500 мм в размере и весить до 50 кг.

Как и любой материал, бутовый камень имеет свои плюсы и минусы. Начнём с преимуществ:

1. Экологичность. В бут не добавляются примеси, как это можно сделать с бетонной смесью или глиной;
2. Эстетичность. Фундамент из природного бутового камня выглядит красиво, что важно для тех, кто возводит основание выше уровня поверхности;
3. Низкая ценовая стоимость. Тот же бетон стоит на порядок дороже;
4. Возможность проведения работ без привлечения техники. Например, для ФБС минимально требуется лебёдка. А бетон и вовсе мешается и закачивается специальными машинами. Каменную кладку вполне можно создавать вручную;
5. Прочность. Если кирпич выбирают для лёгких построек, то камень может выдержать и более серьёзные здания;
6. Отсутствие боязни температурных перепадов. Такой фундамент не разрушается внезапно наставшими холодами или резким потеплением;
7. Долговечность. Бутовое основание может простоять полтора века.

Теперь расскажем о недостатках. Их немного:

1. Проведение работ исключительно вручную. С одной стороны, можно создать фундамент из камня своими руками, с другой, техника здесь — не помощник;
2. Временные затраты. Повозиться здесь придётся долго;
3. Необходимость в подготовке бута, что также занимает немало времени.

Камень должен быть качественным, иначе могут быть серьёзные проблемы.

Первым делом нужно проверить материал на наличие дефектов вроде трещин и расслоений — их не должно быть. Далее стоит нанести удар молотком: если вы слышите звонкий звук, а на камне не появились те же дефекты, он подходит. Можно ещё и расколоть бут, при этом он не должен пылить и дробиться.

Подготовительные и первичные работы

От плюсов и минусов переходим к непосредственно работам. Перед тем, как создавать фундамент из бута, его необходимо промыть. Здесь нужно запастись как временем, так и терпением. Можно только представить, как долго придётся отмывать каждый камень. Но без этого никак, ведь иначе бетонная смесь не свяжется с бутом так, как надо, а это может привести к разрушению основания.

Камни для будущего фундамента весом более 30 кг нуждаются ещё и в «плинтовании», то есть расколе на более мелкие части. Делается это так:

1. Карандашом метится линия раскола.
2. берётся капроновая верёвка и вдавливается в кусок мела.
3. намеленная верёвка протягивается над намеченной линией и резко опускается на камень. Так на поверхности остаётся чётко прочерченная линия.
4. На линию ставится зубило, загоняется молотком с помощью локтевых ударов. Далее инструмент ставится каждый раз под углом по отметке; бить по нему следует плечевыми ударами.

Ещё лучше, если по камню проходит шов, в который можно вставить зубило. Тогда бут раскалывается по трещине. Теперь переходим к созданию самого основания. Создание бутовых (как и любых других) фундаментов начинается с рытья траншеи или котлована (строго по правильно созданному плану, иначе усилия, которые и так немалые, могут оказаться напрасными). Чтобы потом всё совпало, нужно сначала сделать разметку на поверхности, и только потом делать выемку грунта.

Из природного камня можно создать не один тип основания. Мы же расскажем, как строится бутовый ленточный фундамент, поскольку такая конструкция популярнее остальных. Поэтому на данном этапе у нас произведено рытьё именно траншеи. Теперь на её дне нужно создать песчаную подушку. Засыпка песка осуществляется послойно, каждый слой тщательно утрамбовывается.

Кладку можно осуществлять на подушке. Но лучше положить на дно слои рубероида (внахлёст). Они не дадут уйти из раствора цементному молочку, а далее будут выступать в роли гидроизоляции.

Не забудем упомянуть и о растворе. Для этого нужно взять свежий цемент М — 500 и в три раза больше песка. Консистенция должна напоминать сметану — тогда раствор хорошо проникает в швы.

Возведение

Переходим непосредственно к укладке камня. Какой — то одной пошаговой инструкции вы не найдёте, поскольку существует не одна технология создания фундамента из бута. Точнее, их три: «под залив», «лопатку» и «скобу». Каждая из них имеет свои особенности и — в нашем случае  —  право на рассмотрение.

Вы, наверное, заметили, что в предварительных работах нет пункта о создании опалубки. Дело в том, что не во всех случаях она обязательна. Так, в случае кладки «под лопатку» она нужна только тогда, когда нужна гладкая поверхность фундамента — например, под отделку или для усиления фундамента (а это важно, когда она создана самостоятельно). А вот «под заливку» опалубка делается всегда.

Перед тем, как рассказать, как сделать фундамент по всем этим технологиям, нужно упомянуть ещё одну деталь. Длинная сторона камня называется ложком, а короткая — тычком. Именно эти названия встречаются как в разговорах, так и в статьях.

Теперь перейдём к способам. Как мы уже говорили, их всего три. Сложно в них ничего нет, при ближайшем рассмотрении это станет понятно. Итак, начнём.

«Под лопатку»

Здесь работы проводятся следующим образом:

1. Сначала насухо укладывается тычковый ряд.
2. Камни трамбуются, пустоты между ними заполняются щебнем.
3. Ряд заливается раствором.
4. Укладывается тычковый ряд. Его толщина, как и предыдущего, равна примерно 30 см. Необходимо соблюдать и высоту: она должна быть примерно одинаковой.

В любом способе камни не должны соприкасаться друг с другом.

«Под залив»

Как уже говорилось, в этом случае обязательно нужна опалубка. Здесь размеры бута не настолько важны. Этот способ выбирают нечасто, поскольку такой фундамент обладает довольно низкой прочностью. Поэтому на них чаще возводят заборы, максимум — лёгкие каркасные бани. Технология выглядит следующим образом:

1. Укладывается тычковый ряд, защебенивается, трамбуется и заливается раствором (75% песка и 25% цемента, то есть, 3 : 1).
2. Укладывается ложковый ряд, далее все процедуры повторяются.
3. Верхний слой заливается примерно полуметровым (от 40 до 60 см) слоем смеси с осадкой конуса до 6 см и уплотняется, пока раствор не сможет проникать в кладку.

Если вы делаете кладку «под залив», задумайтесь об аренде виброуплотнителя. Его использование повышает прочность основания примерно до 40%.

«Под скобу»

На этой технологии останавливаться особенно подробно нет смысла, поскольку он аналогичен способу «под лопатку». Единственное, что в этом случае размер и форма камней должны быть практически одинаковыми. Такое основание выйдет более дорогим и отнимет больше времени. Поэтому «под скобу» делают такие элементы, как простенки и столбы.

Во многих случаях нужно соблюдать перевязку швов. Кладка бутовая «под залив» этого не требует. Также важно заполнение пустот: в противном случае в них может попасть вода и разрушить конструкцию.

Видео

Бутобетонная конструкция

Это основание немного отличается от предыдущего. Основной плюс данного варианта состоит в том, что здесь можно укрепить конструкцию с помощью каркасов из арматуры. Создаётся бутобетонный ленточный фундамент следующим образом:

1. Заливается 15 — сантиметровый слой. Его нужно оставить на время, чтобы он достаточно хорошо схватился.
2. Создаётся опалубка. Здесь есть некоторые особенности: например, укрепляющие балки устанавливаются с большой частотой.
3. Сверху заливается второй слой толщиной в 25 см. Именно в него утапливаются камни (примерно наполовину). Этот слой не должен иметь острых углов, которые могут повредить гидроизоляцию.
4. Опять заливается бетонный слой такой же толщины, смесь прессуется, пока не исчезнут пузырьки. Далее так же утапливаются камни.
5. Этапы повторяются до тех пор, пока не создастся бутобетонный фундамент нужной высоты. Последний бетонный слой должен покрыть все камни. Теперь нужно оставить основание высыхать. Если работы проводятся летом, конструкцию нужно накрыть чем-нибудь (например, брезентом) и время от времени поливать водой. На высыхание уходит примерно 4 недели. После этого можно приступать к заливке выравнивающейся стяжки. Всё, создание бутобетонного маломасштабного фундамента готово.

Бутобетонный фундамент предусматривает смесь, создающуюся примерно в таких пропорциях: щебень — 5 частей, песок — 3, цемент — 1. Перевязка, кстати, здесь не требуется.

В завершение

Теперь, когда Вы в курсе того, как делается бутовый фундамент своими руками, Вам не составит труда создать недорогое, но прочное основание для любого строения. Конструкция, созданная согласно необходимым требованиям, может простоять больше века — недаром камень используется не одно тысячелетие.

Кладка бутового камня не отличается сложностью, хоть и требует немало времени и сил. Напоследок стоит сказать, что важным моментом является правильный уход, чтобы потом не пришлось как минимум проводить усиление домового бутового фундамента, что также является непростой работой.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

osnovapoddom.ru
