Болт по бетону – классификация и виды, применение, размеры и цена

Содержание

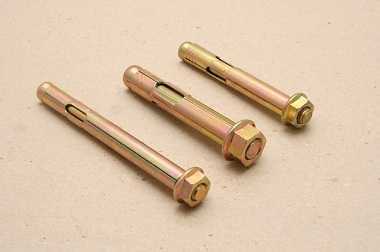

Анкерный болт с гайкой: размеры, ГОСТ, вес, монтаж

Анкерный болт с гайкой является относительно новым видом крепежного изделия, конструкция которого специально разработана для того, чтобы обеспечить надежную фиксацию предметов, отличающихся значительными габаритами и массой. Выбирая в качестве крепежа такой болт, следует хорошо разбираться не только в его технических возможностях, но и в правилах монтажа, эксплуатации и сферах применения данного изделия.

Анкерный болт с гайкой используется для закрепления в бетоне, камне и полнотелом кирпиче

Конструктивные особенности

Специалисты, которые разрабатывали анкерный болт с гайкой, руководствовались тем, что он должен выдерживать значительные нагрузки, связанные с необходимостью фиксации на различных поверхностях предметов с большой массой. Именно поэтому конструкция такого крепежного элемента тщательно продумана.

Технические характеристики и несущая способность анкерного болта с гайкой определяются особенностями его конструкции, основным элементом которой является шпилька. На верхнюю резьбовую часть шпильки накручивается гайка, а ее нижняя часть имеет форму конуса.

Конструкция анкерного болта с гайкой

Вторым по значимости элементом конструкции анкера является втулка, на боковой поверхности которой выполнены продольные прорези, формирующие своеобразные лепестки. Такая втулка, надетая на шпильку, не закрывает только ее верхнюю часть, на которой размещена гайка изделия.

Принцип, по которому работает анкерный болт с гайкой, достаточно прост. Заключается он в следующем: при закручивании гайки помещенного в отверстие анкерного болта его шпилька втягивается в отверстие во втулке, разжимая своим конусным концом лепестки. Высокую надежность фиксации такого крепежа в предварительно подготовленном отверстии обеспечивается и тем, что его распорная втулка изготовлена методом литья и не имеет на своей поверхности сварных швов, ослабляющих ее конструкцию. Чтобы не допустить углубления гайки в отверстие, на резьбовую часть анкерного болта обязательно надевают стопорную шайбу.

Основная особенность этого анкера в том, что его конусная часть и стержень составляют единое целое

Кроме высоких несущих способностей, втулочный крепежный элемент данного типа отличается и широкой универсальностью, что позволяет успешно использовать его для монтажа предметов различного назначения. В частности, такой тип крепежа активно используют для того, чтобы зафиксировать на поверхности стены внешний блок кондиционера, который отличается значительной массой.

Параметры и требования нормативного документа

Выбирая анкерные крепежные элементы для решения определенной задачи, следует ориентироваться на соответствующую нормативную документацию (ГОСТ), в положениях которой указаны все параметры таких изделий. Требованиями ГОСТа оговариваются не только размеры и вес анкерного болта с гайкой, но другие технические характеристики (в частности, уровень максимальной нагрузки, которую он в состоянии выдержать).

Самым маленьким крепежным изделием подобного типа, согласно положениям ГОСТа, является анкер, размеры которого составляют 5х6,5х18 мм. Если он произведен из качественного материала, то способен выдержать нагрузку до 800 кгс (на вырывание). Иными словами, при помощи такого небольшого по размерам анкера можно выполнять крепление предмета, вес которого составляет 800 кг. На практике обычно выбирают анкеры, предельно допустимая нагрузка на которые, оговоренная в нормативной документации, значительно превышает показатель массы фиксируемого изделия.

В соответствии с основными параметрами (диаметр, длина, уровень допустимой нагрузки), все анкерные крепежные элементы подразделяются на несколько классов, что также указано в нормативном документе для таких изделий.

Установочные параметры анкерных болтов с гайкой

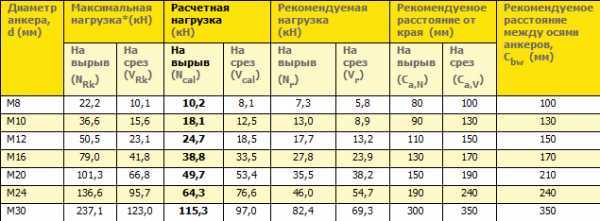

Технические характеристики анкеров

Важными параметрами болтов анкерного типа являются их размеры. Выбирая крепежное изделие по размерам, следует ориентироваться в первую очередь на вес фиксируемого с его помощью предмета: чем данный показатель выше, тем более длинным и толстым должен быть болт. Естественно, следует учитывать и толщину конструкции, в которой будет монтироваться анкер. В противном случае (если длина болта будет подобрана неправильно) вы можете пробить им стену или пол насквозь.

Минимальная длина шпильки анкерных болтов, которые выпускает современная промышленность, начинается с 18 мм. Данный параметр может достигать величины 400 мм. Если говорить о диаметре анкерных болтов с гайкой, который считается по диаметру распорной втулки, то стандартом оговаривается минимальное значение и такой величины, равное 6,5 мм. С увеличением длины шпильки диаметр анкера также увеличивается и может достигать 20 мм.

Болты, имеющие максимальный диаметр распорной втулки, естественно, обладают максимальной несущей способностью, но, выбирая такие крепежные элементы, следует учитывать состояние и размеры конструкции, в которой предполагается выполнить их монтаж.

Двухраспорные анкерные болты, оснащенные гайкой

Наиболее эффективным крепежным изделием для фиксации на различных поверхностях предметов, отличающихся значительным весом, является анкерный болт с гайкой двухраспорный. Даже по фото таких крепежных элементов можно сделать вывод о том, что они обладают более высокой несущей способностью по сравнению с обычными анкерными болтами.

Конструктивной особенностью болтов данного типа является использование сразу двух втулок, надетых на резьбовую шпильку. Одна из таких втулок имеет конусообразную форму и при затягивании гайки входит во второй элемент, распирая его. Таким образом, внутри крепежного отверстия оказывается сразу две разжатых втулки, что в разы повышает несущую способность болта.

Двухраспорный анкер предназначен для полнотелых материалов, использование в пустотных конструкциях не рекомендуется

Способность двухраспорного анкерного изделия выдерживать значительные нагрузки не только статического, но и динамического характера позволяет успешно применять его не только в строительстве и ремонте, но и в производстве. В частности, именно при помощи таких крепежных изделий выполняется монтаж тяжелого промышленного оборудования, которое в процессе работы создает значительные вибрационные нагрузки.

Правила монтажа

Даже если вы правильно выбрали анкерный болт, оснащенный гайкой, ориентируясь на размеры и вес фиксируемого с его помощью предмета, неправильный монтаж сведет все ваши усилия на нет. Существует ряд несложных правил, соблюдение которых позволит вам обеспечить крепежный элемент требуемым уровнем надежности и долговечности.

Этапы установки анкерного болта

Алгоритм монтажа анкерного болта, оснащенного гайкой, выглядит следующим образом.

  1. В конструкции, в которой предстоит выполнить монтаж такого крепежного элемента, необходимо просверлить отверстие. Диаметр отверстия должен быть таким, чтобы распорная втулка входила в него с некоторым натягом. Для выполнения этой процедуры вам потребуются перфоратор и бур соответствующего диаметра.
  2. Чтобы анкерный болт распорного типа, оснащенный гайкой, образовал надежное соединение, отверстие, в которое он устанавливается, необходимо тщательно очистить от строительной пыли и кусочков раскрошившегося при сверлении материала. Если отверстие небольшого размера, то для его очистки можно воспользоваться обычной медицинской грушей и ершиком соответствующего диаметра. В том случае, если отверстие для установки анкерного болта имеет значительную длину и большой диаметр, то для его качественной очистки можно использовать пылесос.
  3. После того как отверстие подготовлено, можно вставлять анкерный болт. Несмотря на то, что многие специалисты рекомендуют монтировать анкерные болты вместе с фиксируемым предметом, есть более простой и эффективный способ выполнения этой процедуры. На анкерном болте, установленном в отверстие, затягивается гайка – до тех пор, пока распорная втулка не разожмется до такого состояния, чтобы надежно зафиксировать крепежный элемент. Затем, когда анкер надежно зафиксирован в отверстии, с него можно скрутить гайку, оставив его резьбовой конец свободным для того, чтобы надеть закрепляемый предмет. После этого вам останется надеть на резьбовой конец шайбу и накрутить гайку.
Выбирая анкерные болты в качестве крепежных элементов, следует иметь в виду, что современная промышленность выпускает различные модификации таких изделий. Это могут быть болты, верхняя часть которых выполнена в виде кольца или крюка, что позволяет максимально эффективно использовать такие изделия для подвешивания различных предметов на поверхности потолка или стен, протяжки кабельных трасс и других коммуникаций, а также для решения ряда других специфических задач.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Виды и крепление анкерных болтов по бетону

Виды и крепление анкерных болтов по бетону
Принцип действия
При их помощи прикрепляются даже тяжелые конструкции. Даже при подземной разработке месторождений полезных ископаемых анкерной крепи будет достаточно для прикрепления различных конструкций. Принцип крепления не сложный. Анкерный болт состоит из внутреннего болта, гайки на конце и корпуса. Там есть подкладка для предупреждения поступления влаги вовнутрь.

Разновидности
Существует много различных болтов. Каждый из них направлен на определенного рода закрепление.

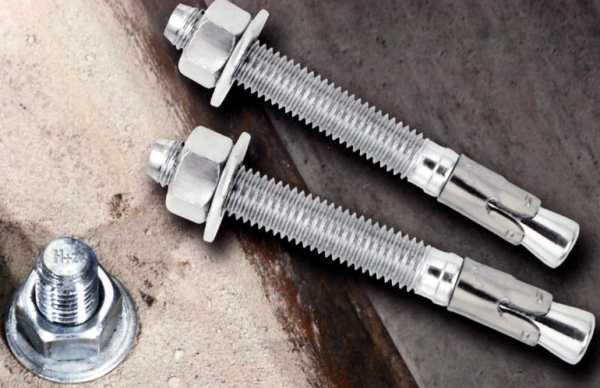

Клиновой
Клиновой анкер используется для крепления тяжелых сооружений к бетону.

Перед установкой этого вида болта просверливают отверстие, куда он и будет вставляться. Главное отличие этого шурупа в том, что его крепление производится без рубашки. В середине втулки присутствует небольшой клин, он имеет свойство расширяться при вкручивании. После того как был забит анкер, обязательно нужно затянуть гайку, которая фиксирует болт после увеличения пробки. Клиновидный анкерный болт применяется при креплении сооружений огромного веса в бетон. Он является прочным и надежным.
Распорный
На сегодняшний день он является наиболее популярным. Этот болт имеет различные размеры, что является безусловным плюсом, от двух до двенадцати сантиметров в длину, а в диаметре от четырех десятых до двух сантиметров. У них также имеется втулка, которая проходит по длине стержня. Внутри расположена резьба и головка, которая распирает втулку. При помощи этого элементарного механизма и фиксируется крепеж. Требует предыдущего просверливания отверстия в бетоне, так же, как и клиновой болт.
Разжимной
Установка разжимного анкера.
Внутри крепления присутствует гильза с лепестками и гайка. Эти анкерные болты практичны в применении. Также плюсом есть то, что не составляет никакой сложности их демонтировать. Потребность в этом возникает при необходимости резать железобетон алмазными кругами. Перед использованием для поверхностей с металлическими частицами нужно их непременно вытащить, потому что возможна поломка инструмента.
Химический
Обычно предназначение этих анкерных болтов — приклеивание к бетону материала. Упаковка с клеем помещается в специально подготовленное отверстие. При надавливании состав, что есть в болте, выдавливается наружу. Этим обеспечивается надежное крепление. Но именно этот вид не является популярным среди рабочих, ведь цена химического анкерного болта высока.

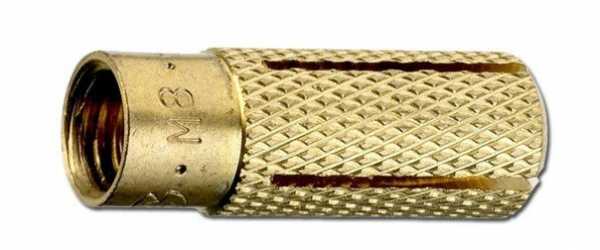

Забивной
Крепление забивными анкерами наиболее надежно.
У него тоже имеется втулка, клин и вырезы. Именно они обеспечивают увеличение болта при ударах по нему. Бьют по самому анкеру, чтобы клин упирался в дно отверстия. Забивные болты бывают как металлическими, так и полимерными. Также есть еще одна разновидность – нейлоновые, главным их отличием от предыдущих есть то, что у них резьба в виде акульего зуба. Если решите использовать именно его, вы не прогадаете, такой вид крепления наиболее надежен. Но не стоит использовать его при работе со старой, рассыпающейся поверхностью.

myremdom.ru

характеристики, установка, размеры и цены

Анкерный болт позволяет крепить разные системы. Используется для монтажа конструкций из бетона – как ячеистых, так и полнотелых. В основе каждого изделия – две части: шпилька и распорный элемент. Они есть во всех болтах, отличия могут быть лишь в параметрах, а также форме и прочих приспособлениях.

Оглавление:

  1. Особенности применения
  2. Монтаж своими руками
  3. Цена разных видов

У любого изделия есть обозначение, например: 8/10х50. Величины указаны в миллиметрах. Означают они следующее:

  • первая цифра (8) – это размер резьбы;
  • вторая (10) – диаметр;
  • третья (50) – величина изделия.

Стандартные размеры анкерных болтов для бетона:

  • диаметр: 6 – 24;
  • резьба: М5 – М20;
  • длина: 18 – 400.

Есть и прочие технические характеристики болтов:

1. вырывающая сила: 10,5 – 18,3 кН. Вырыв анкера может выглядеть по-разному. Либо это вылет части без ущерба для конструкции, либо окончательное разрушение места соединения;

2. изгибающий момент: 5,2 – 25,7 Нм;

3. крутящийся момент: 10 – 40 Нм. Если показатели анкерного болта не превышают указанные значения, можно говорить об их надежности.

От характеристик обычно зависит и цена. Анкер может быть нестандартным, если это обусловлено конструкцией объекта. Проект детали в этом случае разрабатывается по специальным СНиПам. Анкерные болты по бетону покрывают цинком, это позволяет избежать разрушения и предотвратить ржавчину крепежа.

Классификация

Анкерный крепеж обладает особой прочностью. Потому используется в конструкциях из бетона большой массы, там, где на соединительные участки предполагается высокая нагрузка. Например:

  • перила либо ограждения;
  • балконы;
  • консоли;
  • рельсы;
  • ворота;
  • фасады.

Также этот способ позволяет прикреплять элементы к цельному камню или бетону.

Они могут быть нескольких видов:

  • с анкерной плитой;
  • изогнутый;
  • прямой;
  • съемный;
  • составной;
  • с коническим концом.

У каждого есть несколько типов исполнения. Размер может варьироваться в зависимости от предназначения, интервал – от 1,2 до 14 см. Аналогом отечественного болта является анкер с гайкой. Правда, его цена обычно чуть выше.

Анкеры, используемые для бетона, отличаются и по способам монтажа:

1. глухие. Ставят прежде, чем залить бетон. Крепеж имеет форму изогнутой шпильки. Это позволяет удерживаться в фундаменте после его застывания очень надежно. Пока растворная масса застывает, болты удерживают специальные приспособления – кондукторы;

2. съемные. Дополнительно используются плиты и закладные детали. Анкер фиксируют клеем либо раствором песка и цемента. В основании болты вставляют в пазы или закрепляют цангами. Их монтируют прежде, чем перейти к бетонированию.

По методике установки – могут быть химические и механические. Последние встречаются следующих видов:

1. закладной. Он закладывается в бетон и затвердевает в нем;

2. клиновый. Во время монтажа расширяется и тем самым фиксируется;

3. забивной. В отверстие забивается втулка, куда позже входит болт;

4. с шайбой. Он позволяет прочно зафиксировать элемент у основания. К примеру, бытовой прибор либо навесную мебель;

5. с гайкой. Удобно крепить массивные предметы на высоте. В стене необходимо заранее установить болт, «надеть» на него отверстия в той части, которую требуется закрепить, и зафиксировать гайкой. Подходит для бытовых приборов, которые время от времени со стены приходится снимать;

6. с крюком или кольцом. Его прикрепляют к перегородкам из бетона. Применяются чаще всего для приборов освещения и во время монтажа коммуникаций. Размер здесь индивидуален для каждого случая. Чем тяжелее предмет, тем прочнее должен быть анкерный крепеж. Длина обычно равна толщине основы;

7. распорный;

8. двухраспорный. В нем присутствуют две подвижные муфты. Это обеспечивает крепление повышенной прочности;

9. рамный. Применяется при монтаже пластиковых и деревянных окон. Снабжен скрытой головкой.

Механизм крепления анкера держится на трех главных принципах:

  • склеивание. Нагрузки компенсируются касательным напряжением там, где анкер соединяется с основанием из бетона. Распространяется на клеевые элементы и закладные детали, у которых нет уширения;
  • упор. Нагрузки компенсируются внутренним сопротивлением излому. Возникают в глубине основы;
  • трение. Болт принимает нагрузку и передает ее на фундамент. Для трения необходима распирающая сила.

Знание принципа действия внешних сил нужно для того, чтобы понимать, как крепить анкера. Разрушаются они тоже по наиболее распространенным схемам:

  • излом;
  • выгорание;
  • изгиб;
  • вырыв;
  • плавление.

Самостоятельная установка

Монтировать лучше всего сразу после того, как фундамент будет залит, пока раствор еще не застыл. Схема работы зависит от плана помещения, от того, как в нем располагаются стены, двери, перегородки. Анкеры размещают исключительно под внешними стенами, минуя дверные проемы и перестенки.

Погружать крепежные изделия в бетон необходимо по центру. Утапливать неглубоко. Снаружи должна остаться часть длиной около 6 см. Следите, чтобы раствор не попал на резьбу, в противном случае ее придется чистить.

Устанавливать анкеры следует с шагом до 40 см. Они должны держаться строго в вертикальном положении. Предотвратить крен, пока бетон застывает, поможет специальное устройство, которое фиксируется к опалубке. Если болт ставят еще до заливки, его можно прикрепить к арматуре.

В фундамент, который уже застыл, крепеж вставляют в специальные отверстия. Их высверливают буром либо сверлами подходящего диаметра.

Если требуется установить в основание анкер с гайкой, то алгоритм следующий:

  • сверлим отверстие, диаметр которого полностью повторяет размер крепежа;
  • очищаем дырку от пыли;
  • разместить болт. Если идет трудно, можно забить его молотком;
  • заворачиваем гайку на 4-5 оборотов.

Расценки

Стоимость во многом зависит от предназначения и характеристик. Ниже приведены примерные цены на разные типы.

НомерРазмерЦена за штуку, рубли
HSAHSTГОСТ
1М8х1153662
2М10х903775
3М12х15060120115
4М16х140120180140
5М20х170230310140

Цены сравнивались на модели близкого размера. Таблица позволяет сделать некоторые выводы. К примеру, анкер-шпильки типов HSA можно купить значительно дешевле HST со сходными характеристиками, при этом получить изделие аналогичного качества.


Похожие статьи

kirpich174.ru

Анкерные болты по бетону, размеры и цена ориентировочная |

При отделочных работах всегда требуются анкерные болты по бетону. Размеры и цены данных товаров вкратце рассмотрим в данной статье.

Ничего лучше для работы с бетоном, чем анкерный болт, человечеством пока не придумано. Эта нехитрая крепежная деталь способна намертво закрепить нужный объект в бетонной стене.

Конфигурация изделий может быть самой различной, под любые нужды застройщика.

А мы знаеи, что ситуации бывают самые непредсказуемые и необычные.

Нас пока будут интересовать размеры и цены анкерных болтов по бетону. Почему? Потому что неправильно прочитанная и понятая на артикуле маркировка может привести к тому, что покупатель приобретет метиз не с теми параметрами. Или вовсе нечто негодное для его конкретной цели. Нужно правильно читать и разбираться во всех обозначениях и цифрах на ценнике, чтобы избежать недоразумений. Стоимость продукции в принципе не важна, она незначительна, мы ее озвучит только для ознакомления.

Размеры анкерных болтов по бетону

Каждый товар имеет свое обозначение. Например, 6/8х45. Что это значит?

  1. Первая цифра (в данном случае 6) показывает размер резьбы.
  2. Вторая (8) — диаметр самого изделия.
  3. Третья (45) — это длина болта.

Существуют ли стандартные размеры, по которым можно искать анкерные болты для бетона? Существуют, они следующие.

  • Резьба. М5-М20.
  • Диаметр. 6-24 мм.
  • Длина. 18-400 мм.

Вот в этих стандартных промежутках и нужно искать метизы под свои нужды.

Если же брать какой-нибудь частный конкретный случай, то на каждый можно подобрать свои размеры анкерных болтов для бетона. Например, для забивного вида крепежа размеры резьбы могут быть М6-М20. Клиновые изделия имеют диаметр 6-20 мм, при длине 65-280 мм.

А что с ценой? Она умеренная, если учесть обширный функционал изделия. Конечно, это не стоимость гвоздя. С другой стороны – стоимость вполне по карману любому застройщику.

Цена анкерных болтов по бетону

Для ориентировки можно свериться с этой таблицей.

Безусловно, приведенные цены только ознакомительные, в каждом отдельном регионе они будут значительно отличаться по целому ряду причин. Но даже из этой таблички можно понять, что цены приемлемые.

Профессионалы, занимающиеся ремонтом и строительством, обращают внимание еще на ряд параметров, которые характеризуют технические характеристики крепежа.

К ним относятся:

  • изгибающий момент;
  • вырывающая сила;
  • крутящий момент.

Разумеется, в зависимости от значения этих характеристик и размеров изделия будет меняться и цена болтов для бетона.

Egor11

stroydombystro.ru

Анкерные болты по бетону – разновидности и принцип

Обычно людям приходится закреплять какие конкретно–или элементы (полки, кашпо и т.д.) на цементные стенки. Это достаточно сложная операция, но на помощь может придти анкерный шуруп по бетону. Он представляет собой универсальный крепежный элемент, о котором мы вам поведаем потом.

Разновидности

Для рядового обывателя данный элемент думается очень несложным, но в действительности это не верно. Существует множество разновидностей для того чтобы крепления. О них вам поведает наша инструкция (см.кроме этого статью "Гвозди по бетону – возможность создать прочный и надежный крепеж").

Клиновой

Чтобы его установить, нужно сначала высверлить отверстие. В него и будет установлен шуруп. Самое основное отличие данной разновидности ото всех других содержится в том, что крепление происходит без рубахи.

В втулки имеется клин, расширяющийся при вкручивании болта. По окончании забивания анкера, нужно затянуть гайку, фиксирующая стержень благодаря расширению втулки. Клиновой анкерный болт для бетона используют при креплении конструкций громадного веса, поскольку он имеет хорошую прочность.

Распорный

На сегодня эта разновидность есть самой распространенной. Размеры анкерных болтов по бетону данного типа смогут быть разными: 2–12 см в длину и 0,4–2 см в диаметре.

Такие болты имеют втулку, проходящую на всей протяженности стержня. В нее имеется резьба, на которую посажена головка, распирающая втулку. В следствии действия этого несложного механизма происходит фиксация крепежа.

Кроме этого как и прошлый тип, он требует высверливания отверстия.

Разжимной

В него имеется гильза с лепестками и особая гайка. В ходе закручивания она раздвигает лепестки. Использование для того чтобы крепежа очень практично.

Наряду с этим необходимо подчеркнуть, что таковой элемент несложно демонтировать. Такая необходимость может появиться, к примеру, в случае если будет запланирована резка железобетона алмазными кругами. Наличие железных элементов в поверхности может вывести из строя инструмент, исходя из этого их в обязательном порядке нужно предварительно вытащить.

Химический

Такие болты приклеиваются к материалу: особую упаковку с клеем помещают в подготовленное отверстие. За счет давление анкера, клеевой состав выдавливается наружу, снабжая очень надежное крепление. Цена для того чтобы изделия довольно большая, исходя из этого оно не через чур популярно.

Забивной

У для того чтобы крепления имеется втулка с внутренним клином и особенными вырезами. Они снабжают расширение втулки при ударах по шурупу. Ударять необходимо по самому анкеру, в следствии чего, клин будет упираться в дно отверстия.

Совет: не применяйте таковой крепеж, в случае если речь заходит о ветхой рассыпающейся поверхности. Так как его установка не обходится без удара молотком.

Такие шурупы смогут быть железными либо полимерными (у них схожий принцип действия с распорными болтами). Также бывают нейлоновые разновидности, каковые отличаются наличием болта с резьбой в виде акульего зуба. Такое крепление окажется одним из самых надежных.

Описание

Определив все узнаваемые на сегодня разновидности, возможно познакомиться и основными изюминками обрисовываемого изделия. Стоит заявить, что их много (определите кроме этого как производится обеспыливание бетона).

Рабочие правила, благодаря которым он удерживается

В первую очередь рассмотрим, за счет каких сил данный крепеж удерживается в поверхности, снабжая высокую степень надежности.

  • Трение. Нагрузки переносятся на основание, благодаря трению шурупа. Для осуществления для того чтобы процесса обязана находиться распирающая сила.
  • Упор – компенсация нагрузок за счет силы сопротивления.
  • Склеивание – компенсация нагрузок за счет касательного напряжение в районе соединения болта и материала поверхности.

Как правило имеет место комбинации двух либо нескольких обрисованных выше правил. Как раз так обеспечивается громаднейшая надежность.

Размерный ряд

Видя маркировку, многие люди не знают, что означают эти цифры. В действительности они ставятся по ГОСТУ и смогут дать нужную данные.

Так, видя, к примеру, болт с размером 8*6*60, нужно знать, что:

  • 8 – внешний диаметр (в мм).
  • 6 – внутренний диаметр.
  • 60 – неспециализированная протяженность.

Но, на прилавках магазинов возможно отыскать товары и с другой маркировкой. Это смогут быть иностранные образцы, либо же не сертифицированные изделия. В любом случае в обязательном порядке спросите об этом у продавца.

Варианты поломки

Крепление анкерных болтов в бетоне может разрушиться. Это может произойти только по двум обстоятельствам: неверный монтаж и превышение допустимых нагрузок.

Существует пара разновидностей:

  • Вырыв – подразумевает полное либо частичное вырывание шурупа из поверхности. Как правило физическая целостность основания сохраняется.
  • Вырыв основания – безотносительное повреждение соединения из–за нарушения конструктивной целостности. Вызвано оно в большинстве случаев тем, что на основание выясняются силы, превышающие допустимую норму.
  • Излом – повреждение, вызванное через чур сильными изгибающими силами. В большинстве случаев разрушение случается на протяжении монтажа.

Принципиально важно: не допускайте, дабы нагрузка на крепеж была более 25% от показателя вырывающей силы.

  • Срез – безотносительное разрушение вдоль границы основание из–за превышенных сдвигающих сил.
  • Плавление.

Обратите внимание! Не следует забывать, что анкерный болт для газобетона может подвергнуться всем перечисленным выше действиям. Исходя из этого, перед установкой просчитывайте вероятные варианты.

Советы по выбору

Дабы выбрать вправду подходящий элемент, нужно учитывать следующие факторы:

  • Тип и величину нагрузок, каковые предстоит выдержать крепежу.
  • Тип, прочность и структуру основание, и методика монтажа.
  • Тип и размеры элемента, который нужно повесить.
  • Расстояние между соседними отверстиями (в случае если речь заходит о громадном их количестве).

Советы по установке

Сейчас поведаем, как своими руками установить данный элемент.

Итак, сделать необходимо следующее:

  • Просверлить в стенке глубокое отверстие. Его диаметр должен на 1–2 мм быть больше толщину болта.
  • Потом необходимо очистить полученное отверстие от пыли и вставить в него анкер.
  • В конце его необходимо зафиксировать.
  • В случае если речь заходит о химическом шурупе, то его вставляют в отверстие посредством пистолета.

В случае если у вас толстая и массивная стенки, то алмазное бурение отверстий в бетоне окажет помощь вам. Данная технология справится со своей задачей за считанные секунды.

Послесловие

На этом мы поставим точку в нашем повествовании, но в случае если вам остались непонятными какие конкретно–или моменты, то не следует волноваться (определите тут, что такое ускоритель твердения бетона).

В представленном видео в данной статье вы отыщете дополнительную данные по данной теме, за счет которой сумеете отыскать ответы на все вопросы. Исходя из этого не пожалейте мало времени и посмотрите его.

blog-oremonte.ru

Анкерные болты по бетону


Виды и крепление анкерных болтов по бетону

Часто в домашнем хозяйстве, да и не только, людям нужно прикреплять различные элементы, например, монтажные конструкции на бетон. Это сложно сделать. Чтобы облегчить задачу мастера применяется анкерный болт для бетона. Это универсальный крепежный элемент при установке в плотный и твердый материал. Под анкерную опору ставится множество конструкций.

Принцип действия

При их помощи прикрепляются даже тяжелые конструкции. Даже при подземной разработке месторождений полезных ископаемых анкерной крепи будет достаточно для прикрепления различных конструкций. Принцип крепления не сложный. Анкерный болт состоит из внутреннего болта, гайки на конце и корпуса. Там есть подкладка для предупреждения поступления влаги вовнутрь.

Разновидности

Существует много различных болтов. Каждый из них направлен на определенного рода закрепление.

Клиновой
Клиновой анкер используется для крепления тяжелых сооружений к бетону.

Перед установкой этого вида болта просверливают отверстие, куда он и будет вставляться. Главное отличие этого шурупа в том, что его крепление производится без рубашки. В середине втулки присутствует небольшой клин, он имеет свойство расширяться при вкручивании. После того как был забит анкер, обязательно нужно затянуть гайку, которая фиксирует болт после увеличения пробки. Клиновидный анкерный болт применяется при креплении сооружений огромного веса в бетон. Он является прочным и надежным.

Распорный

На сегодняшний день он является наиболее популярным. Этот болт имеет различные размеры, что является безусловным плюсом, от двух до двенадцати сантиметров в длину, а в диаметре от четырех десятых до двух сантиметров. У них также имеется втулка, которая проходит по длине стержня. Внутри расположена резьба и головка, которая распирает втулку. При помощи этого элементарного механизма и фиксируется крепеж. Требует предыдущего просверливания отверстия в бетоне, так же, как и клиновой болт.

Разжимной
Установка разжимного анкера.

Внутри крепления присутствует гильза с лепестками и гайка. Эти анкерные болты практичны в применении. Также плюсом есть то, что не составляет никакой сложности их демонтировать. Потребность в этом возникает при необходимости резать железобетон алмазными кругами. Перед использованием для поверхностей с металлическими частицами нужно их непременно вытащить, потому что возможна поломка инструмента.

Химический

Обычно предназначение этих анкерных болтов — приклеивание к бетону материала. Упаковка с клеем помещается в специально подготовленное отверстие. При надавливании состав, что есть в болте, выдавливается наружу. Этим обеспечивается надежное крепление. Но именно этот вид не является популярным среди рабочих, ведь цена химического анкерного болта высока.

Забивной
Крепление забивными анкерами наиболее надежно.

У него тоже имеется втулка, клин и вырезы. Именно они обеспечивают увеличение болта при ударах по нему. Бьют по самому анкеру, чтобы клин упирался в дно отверстия. Забивные болты бывают как металлическими, так и полимерными. Также есть еще одна разновидность – нейлоновые, главным их отличием от предыдущих есть то, что у них резьба в виде акульего зуба. Если решите использовать именно его, вы не прогадаете, такой вид крепления наиболее надежен. Но не стоит использовать его при работе со старой, рассыпающейся поверхностью.

Как закрепить

Первый раз устанавливая анкерный болт вам может показаться это дело сложным, но со временем все уже делается, как говорится в народе, на автомате.

Для начала просверливают отверстие в бетоном сооружении, к которому будет крепиться конструкция. На этом этапе работы главное — правильно подобрать бур, его диаметр и длину. Зачатую диаметр подбирается в соответствии размеру анкера. А вот длина не должна быть короче болта. Нужно учитывать, что при неполном вхождении анкера в стену его нужно будет доставать, а отверстие досверливать. А это сложно — вытащить болт с бетона, даже если он не затянут.

Потом нужно очистить отверстие от пыли. Если анкерный болт входит в него легко и просто, значить что-то не так, не исключается возможность того что вы пользовались немного согнутым буром. Ведь этот вид крепежа вбивается молотком в стену.

Дальше затягиваем гайку, при этом увеличивается ее корпус внутри отверстия. Она тянется до упора. Потом ее нужно открутить, дальше цепляется то, что запланировано, и гайка навинчивается в исходное положение.

При установке забивных конструкций вместо того, чтобы навинчивать, вы забиваете шуруп.

По какому принципу держится?

Сам принцип действия распорный. Шуруп закручивают по часовой стрелке, гайка, которая установлена на конце, втягивается внутрь. Из-за этого он увеличивается в своих размерах. В результате плотно стоит в стене, и вся конструкция держится на болтах.

Размер

При выборе анкерных болтов следует учитывать размер и вес устанавливаемой конструкции.

Стандартные размеры: восемь на шесть на шестьдесят, двенадцать на десять на сто, шестнадцать на двенадцать на сто десять. Первая цифра обозначает внешний диаметр маркера, вторая – диаметр внутреннего болта и третья – общая длина анкера.

Размеры применяются разные, нужно подбирать для себя оптимальный вариант, что будет зависеть от веса, вида того же диаметра конструкции, которую нужно крепить. Например, чтобы установить телевизор, может хватить на восемь миллиметров.

Часто при креплении громоздких вещей пользуются дюбелями с саморезами, что не является надежным. Помните, что в подборе анкерного болта главное — выбрать правильные размеры.

Варианты поломки

Болтами крепятся множество различных вещей. Поэтому перед установкой нужно предусматривать поломку, во избежание ее в будущем.

Зачастую поломка случается из-за неправильного крепежа и превышения допустимых нагрузок. Есть определенная классификация:

  • вырыв – полное или частичное вырывание болта из поверхности;
  • вырыв основания – полная поломка соединений при большой нагрузке основания;
  • излом – случается при монтаже конструкции;
  • срез – полное нарушение границы основания при превышении нагрузки;
  • плавление – при воздействии больших температур.

Советы по выбору

Чтобы подобрать действительно качественный шуруп, учитывается ряд качеств, которые он должен иметь. Во-первых, это величина нагрузки. Во-вторых, тип, прочность и структура основания, не стоит забывать и о методике крепления. В-третьих, объем и громоздкость конструкции которую вешают. Ну и, конечно же, расстояние между отверстиями.

Вывод

Любой вид анкерного крепления будет надежным и прослужит долгие годы. Размер необходимого шурупа подбирается в зависимости от типа роботы. Всегда можно подобрать для себя именно то, что лучше подойдет и по цене, и по качеству, ведь на рынке сейчас есть множество вариантов.

kladembeton.ru

Анкерные болты по бетону - разновидности по способу установки

Еще не так давно в качестве крепежных элементов применялись пробки-чопы из дерева, которые приходилось забивать в предварительно подготовленные отверстия. Такие изделия были ненадежными и недолговечными, так как древесина усыхала, что приводило к разбалтыванию крепежей. Пластмассовые дюбели также не нашли широкого применения, они не могли выдерживать большой вес. На смену деревянным и пластиковым изделиям пришли современные анкерные болты, которые значительно упрощают монтаж навесных конструкций и не выскальзывают из бетона.

Чтобы более детально разобраться, что такое анкер, рассмотрим классификацию этих крепежных элементов.

Разновидности анкерных болтов

Прежде всего, анкерные крепежи отличаются по способу действия. Они бывают:

  • Химическими. Такие изделия представляют собой капсулу с клеем, которая закладывается в отверстие. Как только анкер начинает вкручиваться в стену или любую другую поверхность, капсула раздавливается и клей полимеризируется, надежно фиксируя крепежное изделие. Химический анкерный болт для бетона незаменим для пустотелых плит перекрытия. Однако, такие изделия отличаются высокой стоимостью, поэтому они не так популярны. Еще один минус – после установки анкера придется некоторое время ждать, пока клей не «схватится».
  • Механическими. Болты этого типа крепятся за счет распорной силы, при вкручивании изделий в бетонную массу. Крепежи этого типа стоят дешевле и используются намного чаще.

В свою очередь, механический анкерный болт может быть:

Клиновым

Клиновой анкер (КА) крепится благодаря специальному клину, расположенному на внутреннем конце его гильзы. При забивании крепеж распирает гильзу, благодаря которой элемент надежно фиксируется.

Также в продаже встречаются анкерные болты клинового типа с гайкой, в которых расклинивание осуществляется благодаря отдельному стержню. После фиксации крепежа он удаляется из отверстия, а на его место устанавливается специальная шпилька.

Анкерный болт с гайкой бывает электроцинкованным (КА), кислотоупорным (КАН) или горячецинкованным (КАК). Также к крепежам этого типа можно отнести винтовой анкер из «нержавейки» (RAR).

Забиваемым

Забиваемые анкеры отличаются простотой конструкции – в них нет клина. Крепеж осуществляется благодаря особым краям гильзы, изготовленным из более мягкого металла, которые деформируются в процессе забивания гильзы.

Чтобы закрепить такой анкер не нужно с точностью до миллиметра вымерять место сверления, отхождения по диаметру и глубине также допускаются.

Такой тип анкера подойдет для кирпичной кладки, природного камня и монолитных бетонных поверхностей.

Разжимным

Разжимной анкер (или «бабочка») применяется для тонкостенных и листовых материалов. Конструкция такого крепежного элемента отличается наличием прорезей, расположенных посередине гильзы. В процессе закручивания винта, его задняя часть начинает продвигаться по резьбе, а гильза деформируется, образуя тем самым своеобразные лепестки, прижимающие анкер (на фото очень хорошо видны эти элементы).

Главное преимущество «бабочки» заключается в том, что изделие можно демонтировать в любой момент. Для этого не придется выполнять алмазную резку бетона и другие трудоемкие работы.

«Бабочка» подходит для гипсокарона, пластика и ДВП. Если в стене присутствуют металлические элементы (арматура), то перед установкой анкеров в бетон необходимо удалить армирующие частицы.

Распорным

Распорные анкерные болты по бетону считаются наиболее популярными, благодаря простоте их использования. При их установке не требуется точно соблюдать допуски, глубину и диаметр отверстия. Действует это устройство по принципу цангового расширения гильзы за счет вкручивания в нее конусообразной втулки.

Также существует двухраспорный анкер для бетона, в котором присутствуют сразу две движущиеся муфты. Благодаря такому «строению» изделие отличается повышенной прочностью крепления.

Такие типы анкеров применяются только для бетона и полнотелого кирпича.

Кроме этого в продаже можно найти специальные изделия оснащенные крюками и кольцами. Анкерная петля очень удобна для монтажа осветительных приборов и коммуникаций.

Для производства крепежных анкеров чаще всего используется нержавеющая сталь, покрытая слоем антикоррозийного состава. Изделия могут быть разных размеров.

Размеры анкерных болтов

Существует стандартная маркировка, которая обозначает размер анкеров. Например, если на изделии стоит обозначение М10 12х100, то оно расшифровывается следующим образом:

  • М10 (иногда указывается без буквы) обозначает, что диаметр резьбы болта составляет 10 мм.
  • Цифра 12 – это диаметр отверстия в мм, которое необходимо просверлить, чтобы установить анкерное крепление.
  • 100 – это длина анкерного болта в мм.

Для бытовых целей, чаще всего используют изделия размером от М6 до М12 и длиной до 160 мм. Более длинные болты применяются в качестве специализированных креплений.

Если говорить о нагрузке, которую выдерживает анкерный крепеж, то даже самый маленький анкер длиной 18 мм, способен выдержать порядка 800 кг. Обычно этот параметр определяется исходя из следующих характеристик анкера для бетона:

  • выравнивающей силы – от 10,5 до 18,3 кН;
  • изгибающего момента – от 5,2 до 25,7 Нм;
  • крутящего момента – от 10 до 40 Нм.

Если показатели изделий не превышают этих значений, то они надежно прослужат на протяжении долгого срока.

От того насколько правильна была произведена установка анкерных болтов в фундамент и любую другую поверхность, также будет зависеть срок службы и надежность крепежных элементов.

Технология установки анкеров

Рассмотрим подробнее, как крепить анкерный болт в бетонной поверхности. Для этого необходимо выполнить следующие шаги:

  1. Рассчитайте длину крепежного болта. Для этого оцените состояние стены, если на нее нанесен отделочный материал, то крепежный элемент должен обладать большей длиной, так как штукатурный слой слишком хрупкий, он не способен удержать болт. Таким образом, если на стене есть слой отделочного материала толщиной в 20 мм, то длина анкерного крепежа должна быть не менее 70 мм.
  2. Выберите сверло, которое будет на 0,5 мм меньше диаметра болта (чтобы гильза заходила в стену с усилием).
  3. Нанесите разметку на поверхность, учитывая расстояние между анкерными болтами. На этом этапе внимательно все вымеряйте, так как в ситуации просчета, снять установленный крепеж будет сложно.
  4. Просверлите с помощью перфоратора (можно использовать ударную дрель) отверстие в стене или полу. Лучше всего применять для этого специальный твердосплавный наконечник. Если вы сверлите кирпичную стену, то лучше не использовать ударного оборудования, чтобы не разрушить кладку.
  5. Очистите подготовленное отверстие от пыли и частиц цемента. Для этого сначала удалите крупные остатки бетона щеткой, а затем избавьтесь от более мелких частиц при помощи пылесоса или баллона со сжатым воздухом.

  1. Забейте молотком гильзу в отверстие. Наносить сильные удары не стоит, иначе вы можете повредить крепежный элемент. Если молотком забить изделие не получается, то необходимо немного расширить отверстие, повторно пройдясь по нему сверлом.
  2. Вкрутите в гильзу шпильку анкера и накрутите на нее гайку. Когда гайка дойдет до гильзы, начните закручивать ее специальным динамометрическим ключом (отвертка не подойдет). Сначала сделайте 1-2 не сильных оборота, после этого потребуется больше усилия, так как втулка начнет заходить в гильзу.
  3. Обратите внимание на упаковку от анкеров, на ней должно быть указано максимальное количество оборотов и усилие, с которым необходимо работать ключом.
  4. Не закручивайте болты «до упора», так вы нанесете минимальное повреждение поверхности, особенно если вы используете анкер для газобетона или для других легких и пористых бетонов.

Иногда случается, что гайка, в процессе установки «утопает» в штукатурке. Если вы используете гайку на резьбовой шпильке, то можно смело продолжать устанавливать элемент, пока она полностью не «уйдет» в стену. Чтобы зафиксировать крепеж, достаточно просто использовать другую гайку, которую можно накрутить поверх «ушедшей» в стену.

В заключении

Сегодня в продаже есть крепежи для самых разных материалов, поэтому вы легко сможете подобрать анкер для пустотелых перекрытий, кирпичных стен и монолитного фундаментального основания. Главное, правильно рассчитать глубину, на которую нужно забивать болты и избавиться от мешающихся кусков арматуры, находящихся в стене.

zamesbetona.ru

Анкерные болты по бетону: формы, размеры, способы крепления

Анкерные болты по бетону – это вид крепежей, достаточно востребованных в бытовой и строительной сфере. С помощью метизов выполняются крепления деталей, заготовок, монтажных конструкций к бетонной поверхности.

Размеры и формы анкеров

Крепеж состоит из внутреннего болта, гайки, расположенной на конце и корпуса. Метиз оснащен специальной пластиковой прокладкой, не позволяющей влаге попадать внутрь конструкции. Анкерными болтами осуществляется установка габаритных конструкций, обладающих большим весом, на бетон, например: водонагреватели, качели (к потолку и перекладине), спортивные стенки, спутниковые тарелки.

Поскольку метиз является распорным, то крепление анкерных болтов в бетоне происходит следующим образом:

  • установка выполняется в предварительно высверленное в бетонном основании отверстие, диаметр которого равен внешнему диаметру болта;
  • метиз вставляется в стену через отверстие, имеющееся на фиксируемой конструкции;
  • болт закручивается по часовой стрелке;
  • при этом гайка, расположенная на конце, втягивается внутрь корпуса;
  • происходящее в это время расширение корпуса, приводит к увеличению его диаметра и плотной посадке в бетонной поверхности.

Анкер вставляется в стену в целом виде. Разобрать перед установкой можно крепеж с гайкой, скрутив ее.

Размеры крепежей

Основными составляющими анкерных болтов являются распорный элемент и шпилька. Технология производства метизов во всех случаях одинакова. Различаются крепежи между собой линейными параметрами, формой и дополнительными приспособлениями. Величины измеряются в мм. Первая цифра сообщает размер внешнего диаметра (размер резьбы), вторая – диаметр внутреннего болта, третья указывает длину метиза. Например, в маркировке имеется числовая запись (12*10*100), значит: резьба — 12 мм, диаметр – 10 мм, длина – 100 мм.

Существуют следующие размеры анкерных болтов по бетону:

  • резьба варьируется М5 — М20;
  • величина диаметра – от 6 мм до 24 мм;
  • длина болта – от 18 мм до 400 мм.

Чем толще и длиннее изделие, тем надежнее и прочнее будет выполнен крепеж любой конструкции к бетонной поверхности.

Основные виды

Основным отличием клинового анкера является отсутствие рубашки. Клин, расположенный внутри втулки, расширяется во время вкручивания метиза в заранее просверленное в бетоне отверстие. Гайка, затягивающаяся после вбивания клинового крепежного элемента, расширяет втулку, что позволяет выполнить плотную и надежную фиксацию стержня. Применяется клиновой анкер для крепления крупногабаритных и тяжелых конструкций к бетонному основанию.

Наиболее востребован в строительстве распорный анкер, имеющий длину от 20 до 120 мм, диаметр от 40 20 мм. Втулка распорного анкера, проходящая вдоль всего стержня, оснащена внутри резьбой. Расположенный на конце резьбы клиновидный элемент, распирает втулку при закручивании. Применяется распорный крепеж, когда необходимо зафиксировать деталь на кирпичной или бетонной поверхности. Монтаж проводится с предварительным высверливанием отверстия, имеющим определенную глубину и диаметр.

Анкер разжимной оснащен гильзой с несколькими ответвлениями, расположенной внутри крепежа и раздвижной гайкой. Гайка, закручиваясь, раздвигает лепестки, создавая надежную и практичную фиксацию конструкции в бетонном основании.

Втулка забивного анкера оснащена внутренним клином и специальными вырезами, которые при ударах, расширяют ее. Во время ударов, наносимых молотком, клин должен упираться в дно отверстия, предварительно просверленного в стене. Иногда, с помощью дорна, вставленного в изделие, удары наносятся по клину. Забивные крепежи различаются материалом, лежащим в основе изготовления (металлические или полимерные), но принцип действия у них один и тот же.

Основным отличием химических анкеров от других аналогов является то, что они приклеиваются к материалу. В просверленное отверстие вставляется брикет с клеем, который придавливается анкером.

Также крепежи по бетону бывают:

  • с шайбой, где широкая шайба обеспечивает плотное прижимание конструкции к основанию;
  • с гайкой наиболее удобный вид крепежа, считающийся самым востребованным в быту и строительстве;
  • с крюком (кольцом) обычно используется для крепления подвесных конструкций, а также для натяжения канатов, веревок, тросов;
  • г-образный анкер применяется для крепежа водонагревателей и батарей.

Выполнять крепление при помощи анкеров не только удобно, но и быстро, а также такой способ фиксации считается одним из самых надежных.

stroitel5.ru

Как крепить анкерный болт: надёжный «якорь» для любых применений

Крепёжные изделия вошли в нашу жизнь так прочно, что мы уже давно не замечаем их присутствия. А ведь они окружают нас повсюду, и если хоть на миг представить, что все они исчезли сразу и одновременно, это было бы самой страшной катастрофой в истории. Без самых обычных гвоздей, шурупов, болтов и гаек был бы невозможен прогресс ни в одной из областей науки и техники. Но не только промышленность и производство нуждаются в этих незаменимых помощниках.

...

Вконтакте

Facebook

Twitter

Google+

Мой мир

Достаточно просто оглянуться вокруг, вспомнить, сколько задач нам приходится решать в повседневной жизни, чтобы обустроить наш быт, какие проблемы возникают, когда необходимо повесить в доме люстру или картину, закрепить на стене кухонные шкафчики или спутниковую тарелку на балконе, установить в ванной подвесную раковину или большое зеркало в прихожей… Все они связаны с необходимостью крепления различных предметов на элементах строительных конструкций: стенах, колоннах, перекрытиях и т. п. Обычно, в деревянном доме больших проблем с этим не возникает, но как быть, если он кирпичный или бетонный?

Крепёж — анкер

Когда‑то, впрочем, ещё не так уж и давно для решения этих и многих других задач использовались деревянные пробки‑чопы, забиваемые в предварительно просверленные отверстия. У этого способа было много недостатков: дерево со временем в сухом помещении уменьшается в размерах и пробка начинает болтаться, а то и вовсе вываливается; в условиях сырости оно, наоборот, разбухает, что приводит к растрескиванию отверстия и в результате также к выпадению пробки.

Чтобы избавиться от этих проблем были придуманы пластмассовые дюбели. У них масса достоинств: они не меняются в размерах, унифицированы, дёшевы, надёжны. Но есть и недостатки: не выдерживают больших и массивных нагрузок. От большого веса конструкции пластик со временем деформируется и перестаёт надежно удерживаться в отверстии. К тому же отверстия в стенах из высококачественного монолитного бетона имеют гладкую внутреннюю поверхность, что увеличивает вероятность выскальзывания из них дюбелей.

Для этих целей — надёжной фиксации в кирпичных и бетонных стенах крепёжных изделий под большими весовыми нагрузками и были придуманы анкерные болты.

Анкер в переводе с немецкого означает «якорь». И действие их в чём‑то похоже, ведь удерживающий механизм анкерного крепежа также находится дне отверстия.

По способу действия такие изделия делятся на два основных вида:

  1. Химические анкеры. Используют закладываемую в отверстие капсулу со специальным клеем, раздавливаемую при установке крепёжного изделия, которое надёжно удерживается после полимеризации клея. Недостатком этого способа является необходимость ожидания застывания клея. Достоинством — возможность использования не только в монолитных конструкциях стен, но и в пустотелых.
  2. Механические. В их основу положен принцип расклинивания или цангового расширения специальной металлической гильзы, надеваемой на болт или резьбовую шпильку с помощью распорной втулки при накручивании её по резьбе.

В свою очередь, металлические анкеры также делятся на несколько типов:

  • Клиновой. При забивании анкера в отверстие клин, находящийся на внутреннем конце гильзы, раздвигает её края. В некоторых образцах расклинивание производится отдельным стержнем‑бородком, который затем вытаскивается из отверстия, а на его место закручивается шпилька с резьбой. Для этого типа анкеров обычно требуется точное соблюдение допусков на размеры отверстия.
  • Забиваемый. В таких конструкциях даже нет необходимости в наличии клина. В них используется специальная форма краёв выполненной из мягкого металла гильзы. При забивании её молотком в отверстие эти края деформируются, упираясь в его дно и, надёжно удерживая в нём саму гильзу. Это самый простой тип устройства, но для него требуется точное сверление отверстия как по глубине, так и по диаметру. Обычно такие анкеры используются для стен из монолитного бетона или природного камня.
  • Разжимной, или «бабочка». Относится к сквозному типу и может использоваться для тонкостенных и даже листовых материалов. Гильза имеет прорези по длине, не доходящие до краёв. Она при закручивании деформируется в средней своей части, раскрываясь в стороны лепестками с задней стороны.
  • Распорный — наиболее распространённый тип устройства. Он не требует строгого соблюдения допусков по глубине отверстия, а только по диаметру. Использует цанговый принцип расширения гильзы в задней её части при закручивании в неё конусовидной втулки. Применяется только для бетона или полнотелого кирпича.

Для изготовления анкерного крепежа используют обычно высококачественные нержавеющие стали с дополнительным антикоррозийным покрытием. Как правило, он выполняется под метрическую резьбу от М6 до М30. Для анкерных соединений существуют нормативы по надёжности соединения на вырывное усилие и на срез. Они зависят от материала стен и глубины установки.

Например, для анкера М8, установленного в тяжёлом бетоне на глубине 80 мм, рекомендуемая нагрузка на вырыв не должна превышать 7,3 кН, а для М10 — 13,0 кН. В лёгком, или ячеистом бетоне она уменьшается почти в два раза.

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

  1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
  2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
  3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
  4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
  5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
  6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.
  7. В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

  8. Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другой гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.

В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).

Встречаются и более экзотические конструкции анкерных крепёжных изделий, например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

Широко используются специализированные анкеры с крюком или кольцом, анкеры для подвесных потолков реечного или растрового типа и многие другие.

Вконтакте

Facebook

Twitter

Google+

Мой мир

Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?

Хотите предложить для публикации фотографии по теме?

Пожалуйста, помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях - мы свяжемся с Вами и вместе сделаем публикацию лучше!

ru-house.net

vest-beton.ru

Анкерный болт по бетону


Анкерные болты по бетону: рекомендации по выбору и установке

Всё про бетон > Бетон > Анкерные болты по бетону: рекомендации по выбору и установке

Очень часто в строительстве того или иного объекта возникают различные задачи и проблемы, которые требует решения. Таковым вопросом является и крепление предмета или оборудования во время его использования или применения для нужд строительства.

Средств для крепления существует большое количество, и каждое из них применимо лишь для определенного вида структуры поверхности. Иными словами, деревянную, бетонную или железную поверхность вовсе не прикрепить одним и тем же материалом.

Для деревянных структур используется чаще всего обычный саморез.  Но если необходимо прикрепить объект к бетонной или же металлической поверхности, то необходимо использовать болты.

Существует различные типы болтов, которые предлагает рынок строительных материалов, но, пожалуй, самым популярным типом является анкерный болт. О преимуществах и использовании анкерного болта будет рассказано в данной статье.

Принцип действия анкера

Современный мир совершенно невозможно представить себе без использования того или иного вида крепежного элемента. К тому же, без крепежных механизмов продвижение научной и технической революции было бы совершенно невозможным, ведь каждая деталь имеет определенный вид связи и фиксирования с другим механизмом.

Когда-то в древности, крепление материала или иного объекта осуществлялось при помощи деревянных чепиков. Но такой инструмент-зажим вовсе не был эффективным в борьбе с зажиманием предмета, так как малейшее попадание влаги на чепик вмиг расширяло его. Поэтому крепежные свойства элемента вовсе исчезали и как такого крепления на постоянной основе не имели.

С развитием технологии и производственной науки началось производство дюбелей из пластмассы. Они позволяли избежать тех проблем, которые имелись у деревянных чепиков.

Но дюбели имели и ряд своих недостатков в силу своих особенностей. Дело в том, что материал пластмассы не является прочным, и при малейших нагрузках на линию излома дюбеля, происходил пролом материала и, как следствие, поломка дюбеля.

И только после того, как человечество додумалось решить проблему с устойчивым материалом для нагрузок, были созданы анкерные болты.

Преимущество такого элемента крепления, несомненно, выше, чем у предшественников.

Дело в том, что материал, из которого произведен анкерный болт — металл. Это означает, что нагрузка на крепление может быть в десятки или сотни раз выше, чем на те же пластмассовые дюбели.

Более того, металлические крепежи объектов позволяли закреплять предмет, как на деревянных поверхностях, так и на металлических или бетонных.

Основной принцип действия анкерного болта заключается в правильном его креплении в стену или иную поверхность. Само по себе значение слово «анкер» в переводе с немецкого означает якорь. Нетрудно догадаться, что само название предмета крепления схоже с его действием в креплении.

Специальными усиками на своем удлинении, анкер болт цепляется за поверхность отверстия, в которое он был вставлен. Эти усики имеют вид распорок, при помощи которых вынимание болта из поверхности становится затруднительным, вследствие того, что крепежные элементы анкера плотно прилагаются к стене по ходу входа болта в отверстие.

Но при вынимании данные крепления идут в противоход анкерному болту и не дают его вытащить. Мало того, при вкручивании анкерного болта в отверстие стены, происходит некоторая затяжка зажимов. Дело в том, что при закрутке болта по часовой стрелке, гайка, которая имеется на конце анкера, прижимает зажимные элементы, вследствие чего они расходятся в разные стороны, образуя тем самым распорки в стене.

Как закрепить анкерный болт?

Крепление анкерного болта — процесс достаточно легкий, но у каждого начинающего строителя такое действие может вызвать множество различных вопросов. Чтобы избежать данных неурядиц в креплении объекта при помощи использования анкерного болта, необходимо придерживаться следующих пунктов, которые помогут объяснить правильное крепление зажимного элемента в стену из бетона:

  1. Как правило, многие поверхности стены имеют совершенно разнообразное строение. К тому же, процесс закрепления анкерного болта усугубляется и тем, что стены имеют некоторое покрытие штукатуркой. Поэтому, крайне важно, чтобы размер и диаметр отверстия под анкерный болт в стене четко совпадали с размерами самого крепежного элемента. Обычно в стены бетонного типа крепится анкерный болт длиной в 50 миллиметров. Таким образом, при закручивании болта в стену, необходимо учесть и толщину шпаклевки на данном месте при сверлении отверстия.
  2. Необходимо помнить и о том, что закрепления анкерного болта происходит при помощи гильзы, в которую вставляется сам болт. Гильза должна быть вставлена в просверленное отверстие, причем ее вход должен происходить с небольшим усилием и давлением на проникновение его в стену. Также нужно сказать и то, что длина отверстия должна быть немного больше, чем длина гильзы анкерного болта. А диаметр отверстия должен в точности совпадать с диаметром вставляемой гильзы.
  3. Стоит сказать и о том, что разметка для проделывания сверления происходит достаточно точно, поэтому не стоит делать так, чтобы будущее отверстие располагалась в ненужном месте. Дело в том, что уже вставленный болт в стену, вытащить будет практически невозможно.
  4. После того, как отверстие в бетоне под анкерный болт было просверлено, необходимо позаботиться о том, чтобы его внутренность была полностью очищена от различного рода примесей, которые включают в себя пыль, строительный материал, известку и прочие вещества. Для процесса очистки отверстия можно использовать как пылесос, так и небольшую губку.
  5. Процесс закрутки анкерного болта в стену из бетона производится путем вбивания его ударами молотка. В случае, если толчки от удара не дают должного эффекта в продвижении, необходимо оставить работу по вставлению анкера и заняться процессом увеличения отверстия путем поступательных движений по круговой внутри отверстия шуруповертом или дрелью.
  6. Лишь тогда, когда сама гайка или болт на поверхности анкерного болта доходят до определенного значения, то возможность закручивания этого болта должна быть использована. Происходит данный процесс при помощи использования ключа соответствующего размера. Возможно и то, что спустя уже три оборота вокруг своей оси, анкерная гайка может вовсе застопориться и не иметь дальнейшего хода движения, а это означает, что процесс установки анкерного болта должен быть приостановлен.

Также, немаловажно знакомство пользователя с техническим паспортом устройства, где указаны инструкции, которые позволены на данный анкерный болт при определенных весовых категориях и норм. В любом из случаев, производство закручивания гайки анкерного болта не должно быть создано до последнего оборота.

Особенно такая ситуация касается легких и непрочных пеноблочных материалов в строительстве. Бывает и такое, что гайка болта имеет прорезиненную прокладку, которая позволяет облегчить процесс затяжки объекта при помощи анкерного болта.

Чтобы произвести такую закрутку гайки, нужно, чтобы сама прокладка утопилась в полость отверстия. Лишь после этого, с использованием иной гайки, нужно начинать процесс установки анкерного болта.

Разновидности

Как говорилось выше, видов и типов строительных инструментов просто невообразимое количество и анкерные болты тому не исключение.

Они могут делиться по способу своего действия на стройке:

  1. Химические анкеры применяются лишь в узком профиле работ. К примеру, когда необходимо закрепление того или иного объекта на полой площади или на монолитной плите здания. В этом типе анкерного болта используется клейкая основа, которая находится в гильзе анкерного болта. При установке и монтаже болта данная упаковка с клеящим содержимым раздавливается под действием сил тяжести и клей, который вылился на поверхность, является еще одним помощником при хорошем и качественном креплении.

    Отличительные минусы данного типа крепежа в том, что необходимо дожидаться пока клеящее вещество не станет образовывать толстую корку.

  2. Механические анкерные болты являются наиболее популярными среди населения. Используются они практически во всех видах строительных работ, где необходимо крепкое крепление объекта на поверхности.

    Основным условием прижимной силы такого анкерного болта является увеличивающаяся распорка элемента крепления.

     Увеличение таких распорок происходит в результате того, что кручение гайки по часовой стрелке приводит к натяжению и выдавливанию массы анкерного болта.

Помимо всего прочего анкерные болты подразделяются и на следующие категории:

  1. Клиновой анкер необходим в том случае, когда нужно быть в любое время вытащить анкерный болт. При использовании такого болта происходит забивка клина в отверстие анкера, которое продвигает зажимные элементы-распорки в стенном отверстии.
  2. Распорный анкерный болт используется повсеместно и не имеет особых размерных длин и диаметров. Основной принцип работы такого болта является то, что втулка, расположенная на концах болта, задвигает распорки в стену. Из-за чего процесс вытаскивания анкера обратно совершенно невозможно.
Рабочие принципы, с помощью которых удерживаются анкерные болты

Основной принцип удержания анкерного болта на поверхности стены является наличие распорок элементов крепления. Расположены они на внешней части втулки анкерного болта. Кручение по часовой стрелке гайки, приводит к тому, что анкерный болт затягивает втулку зажима, которая, в свою очередь, поджимает сами распорки и раздвигает их в стене.

Размерный ряд

Как и многие другие строительные элементы, анкерные болты имеют свои размерные ряды и классификации, по которым их распределяют.

Обычно в любой маркировке анкера имеется наличие трех цифр, каждая из которых имеет свое соответствующее значение:

  1. Первая цифра — визуальный диаметр втулки болта.
  2. Вторая цифра — диаметр внутренней части анкера.
  3. Третья цифра — вся длина анкерного болта.

Запись маркировки выглядит следующим образом:

где цифры имеют свое значение:

анкерные болты +по бетону размеры +и цена.

poznaibeton.ru

Механические анкерные болты — установка, разновидности, варианты применения

Мы уже обсуждали химические анкеры в этой статье, теперь предлагаю рассмотреть механические анкерные болты.

Механический анкерный болт — принцип работы, установка, виды болтов

Анкерные болты (фото 1) предназначены для крепления подвесных элементов к таким основаниям:

  • кирпич;
  • бетон;
  • камень;
  • древесина;
  • природный камень и др.

Анкерный болт состоит из таких элементов:

  • внутренний болт;
  • гайка;
  • корпус;
  • пластиковая прокладка.

Фото 1. Анкерные болты

Основные преимущества механических анкеров
  1. Выдерживает большие нагрузки.
  2. Легкий и простой монтаж.
  3. Сокращает время монтажа, снижает трудоемкость процесса.
  4. Достаточно долговечное крепление.
Область применения механических анкеров

Анкерные болты применяются в основном в строительных и ремонтных работах для крепления тяжёлых конструкций, так как они способны выдерживать большие нагрузки. Например, с помощью анкерных болтов можно закреплять такие элементы:

  • водонагреватель;
  • спортивная стенка;
  • спутниковая тарелка;
  • настенный котел;
  • настенная мебель и пр.

Таким образом, основное назначение анкерных болтов:

  • крепление тяжелых элементов;
  • соединение между собой различных элементов.

Принцип работы анкерного болта. Анкерный болт следует установить в предварительно подготовленное отверстие нужного диаметра. После чего с помощью ключа закручивают гайку. Гайка, подвигаясь к основанию болта, расклинивает корпус анкерного болта, что приводит к фиксации анкера в отверстии. Анкерный болт фиксируется в отверстии с помощью сил трения и распора.

 Последовательность по установке механического анкерного болта
  1. Определение положения анкера; разметка.
  2. Сверление отверстия с помощью перфоратора. Диаметр отверстия должен соответствовать внешнему диаметру анкерного болта. Длина отверстия должна быть не меньше длины анкера.
  3. Очистка отверстия от пыли.
  4. Установка анкера в отверстие. Анкер должен заходить туго, лучше с помощью легкого постукивания молотком.
  5. Фиксация анкерного болта в стене вследствие затяжки гайки в направлении часовой стрелки.

Фото 2. Последовательность работ по установке анкерного болта

Основные размеры механических анкерных болтов

Все анкерные болты имеют свою маркировку, фото 3. Например:

  • 8×6×60 или 8/6×60;
  • 12×10×100 или 12/10×100;
  • 16×12×110 или 16/12×110.

Приведем ниже простую расшифровку маркировки анкерных болтов:

  • первая цифра – внешний диаметр анкера, мм;
  • вторая цифра – диаметр внутреннего болта, мм;
  • третья цифра – общая длина анкера, мм.

Анкерные болты могут иметь следующие буквенные обозначения:

  • HA – анкер с кольцом;
  • HG – анкер с крюком;
  • HL – анкер с изгибом под 90°.

Фото 3. Размеры и маркировка анкерных болтов

Основные виды анкерных болтов приведены на фото 4 и в табл. 1.

Фото 4. Виды анкерных болтов: а) клиновой; б) винтовой; в) складной пружинный анкер со шпилькой; г) рамный анкер; д) анкер с подрезкой; е) забивной анкер-клин; ж) анкер-гильза; з) анкер-крюк или анкер с кольцом; к) анкер со сменной пружиной; л) распорный; м) закладной анкер

Виды механических анкерных болтов

Таблица 1

Вид анкерного болта

Особенности крепления, преимущества, недостатки

Область применения

1. Клиновой анкер (анкер-шпилька)

Особенность: универсальный крепеж.

Принцип действия: в заранее просверленное отверстие вставляется (вбивается) анкер, после затяжки гайки на анкере распорное кольцо на обратной стенке разжимается.

Для наружных работ в промышленном строительстве.

2. Винтовые анкеры

Особенность: по своей конструкции такой же как клиновой анкер, только вместо гайки и болта установлен винт. То же

3. Складной пружинный анкер со шпилькой

Принцип действия: анкер вставляется в отверстие и затягивается гайка, лепестки раскладываются и фиксируют надежное положение анкера. Для крепления различных навесных элементов. Для монтажа несущих консолей, тяжеловесных конструкций, кабеля, мачт, ограждений к полнотелому основанию и перегородкам.

4. Рамный анкер

Принцип действия: в результате закручивания винта происходит расклинивание втулки. Соединение расклинивается за счёт латунной или стальной цанги.

Особенность: Это облегчённый вариант анкерного болта. Рамный анкер имеет такую форму головки, которая позволяет закрутить в один уровень с поверхностью основания.

Для крепления различных навесных элементов. Для крепежа пластиковых и деревянных конструкций оконных рам, а также щелевого кирпича, бетона, камня.

5. Анкер с подрезкой

Принцип действия тот же что и у клинового анкерного болта Для крепления в твёрдых основаниях: бетон, камень.

6. Забивной анкер-клин

Особенность: похожий по конструкции на шпильку со стопорной шляпкой и клином, который двигается вдоль шпильки. Установка выполняется вручную или с помощью пневматического инструмента.

Принцип действия: анкер-клин фиксируется вследствие забивки клина в шпильку (металлическую надрезанную втулку).

Для крепления в плотных основаниях.

7. Анкер-гильза (болт с гильзой)

Принцип действия: при закручивании болта происходит разжимание гильзы. Для крепления в жесткие полнотелые основания.

8. Анкер-крюк или анкер с кольцом

Особенность: вместо прямого болта в анкер установлен крюк — загнутый под 90°.

Принцип действия: рамный и клиновый зажим.

Для создания растяжек, подвесов, натягивания тросов, надевания цепей. Для крепления к тонким перегородкам из бетона

9. Анкер со сменной пружиной

Принцип действия: установка происходит при помощи гайковёрта, пружина является средством расклинивания.

Может быть с крюком или кольцом.

Для монтажа временных или тонкостенных конструкций. Для использования в обустройстве интерьера.

10. Распорный анкер

Принцип действия: в отверстие вставляется головка болта, а затем вкручивается болт, вследствие чего, находящееся на задней части распорное кольцо разжимается.

Разновидностью распорного анкера является двухраспорный анкер, который имеет две гильзы, что позволяет получить более надёжное соединение.

Крепление к жёстким основаниям. Для крепления массивной конструкции на основу из бетона, кирпича или камня.

11. Закладной анкер

Принцип действия: устанавливается в бетон, на этапе изготовления конструкции, после набора прочности бетона анкер можно использовать. Анкер рассчитан на высокие нагрузки.
Общие характеристики механических анкерных болтов
  1. Анкерные болты изготавливаются из высокопрочной легированной стали таких марок (6…8 категория прочности):
  1. Возможный диаметр стержня анкера – 6…20 мм.
  2. Стандартная длина стержней – 45…220 мм.
  3. Вес – 16…100 гр.
  4. Вырывающая сила в бетоне — 10,5…18,3 кН.
  5. Допустимый изгибающий момент — 5,2…25,7 Н´м.
  6. Максимальный крутящийся момент – 10…40 Н´м.

Качественные анкерные болты покрываются защитным антикоррозионным слоем цинка толщиной 40…45 мкм.

В зависимости от предполагаемой эксплуатации анкерные болты разделяют на:

  • конструктивные или типовые;
  • расчетные – для конкретных и ответственных задач.

Автор публикации – эксперт GIDproekt

Конев Александр Анатольевич

gidproekt.com

Анкерный болт с гайкой размеры

В настоящее время существует огромное количество способов крепления к стенам, потолкам и другим элементам строительных конструкций. Часто возникает необходимость прикрепить к бетонной стене или кирпичной кладке каркас для обшивки наборными панелями, установить светильник и т.д. Во всех этих и многих других случаях вам помогут анкерные болты с гайками, размеры которых обеспечивают надёжное крепление в любых условиях.

Пластиковые крепёжные изделия так же пользуются большим спросом, но они не могут обеспечить такой прочности и надёжности как анкерные крепления, помимо этого, анкерные крепления не боятся огня и воздействия агрессивных сред.

Анкерный болт с гайкой, размеры которого весьма разнообразны, широко используется для крепления элементов массивных конструкций к монолитному основанию. Существуют и другие варианты крепления, однако именно анкерный болт обеспечивает наибольшую надёжность и долговечность.

Конструкция анкерного болта с гайкой и его особенности

Анкерное крепление может быть:

  1. С гайкой;
  2. Двухраспорным оснащенным гайкой;

Анкерное крепление с гайкой представляет собой самый простой вид крепежа. Он состоит из шпильки с коническим хвостовиком, втулки с продольными пазами и гайки, благодаря которой эта конструкция закрепляется в крепежном отверстии. Фиксация осуществляется следующим образом: полностью собранный крепеж устанавливается в заранее просверленное отверстие, диаметр которого соответствует наружному диаметру втулки. Когда гайка закручивается, шпилька начинает перемещаться в осевом направлении и производит распор прорезной втулки, тем самым обеспечивая надежную фиксацию анкерной системы в крепежном отверстии.

Двухраспорные анкерные крепления, оснащённые гайкой отличаются от обычных тем, что их конструкция предусматривает наличие двух втулок, деформирующихся при перемещении шпильки в осевом направлении. Крепление происходит так: при закручивании винта первая распорная втулка перемещается вовнутрь второй, тем самым разжимая ее, при этом первая втулка так же разжимается коническим хвостовиком. Таким образом, площадь поверхности контакта анкера и крепёжного отверстия существенно увеличивается, повышая надежность фиксации.

Технические характеристики анкерного болта с гайкой; размеры

Согласно техническим характеристикам использование анкерных креплений возможно в монолитных материалах, например бетон. В процессе монтажа нужно всегда учитывать, что при закручивании гайки шпилька выдвигается. Минимальная длина шпильки анкерного крепления составляет 18 мм, а самая длинная может достигать 400мм. В зависимости от длины шпильки, диаметр ее так же меняется и может варьироваться от М 6,5 до М 24. Поскольку анкерный крепеж выполняется из металла, он обеспечивает надёжное крепление элементов конструкции в случае пожара.

Типо размеры анкерного болта с гайкой фото

Требования нормативного документа (ГОСТ)

В связи с тем, что все крепежные системы являются ответственными узлами конструкции, все их параметры строго регламентируются соответствующими документами. В частности ГОСТ оговаривает и несущую способность анкерных креплений. В некоторых случаях от прочности и надежности анкерных креплений зависит человеческая жизнь, поэтому требования, оговоренные ГОСТом должны неукоснительно соблюдаться. Все резьбовые детали анкерных соединений (болты, шпильки) так же должны соответствовать требованиям ГОСТа.

Правила монтажа анкерного болта с гайкой

Качество установки оказывает существенное влияние на дальнейшую работу и несущую способность анкерного крепления. В сущности, ничего сложного в монтаже этих креплений нет, да и устанавливаются все они по одному принципу, но есть ряд простых правил, которые необходимо соблюдать, чтобы ваше крепление было надежным и долговечным. Для обеспечения необходимого качества необходимо что бы:

  1. Диаметр крепежного отверстия не превышал наружного диаметра распорной втулки, в противном случае расклинивание втулки не обеспечит необходимой прочности крепления. Обратите особое внимание на выбор бура, учтите его износ. Если втулка не входит в просверленное отверстие, не стоит сверлить большим буром, попробуйте повторить рассверливание тем же буром, это несколько «разобьет» крепежное отверстие и позволит установить анкер на место;
  2. Крепежное отверстие не содержало остатков бетона, пыли и другого строительного мусора, который будет препятствовать установке анкерного болта в нужное положение;
  3. При креплении элементов конструкции на уже установленный анкер сначала затяните зайку до упора, чтобы распорная втулка заняла рабочее положение. После этого открутите гайку и на жестко установленный стержень монтируйте требуемый элемент.

Монтаж анкерного болта с гайкой в бетон видео

При проведении ремонтных и строительных работ можно использовать различные виды крепежных систем, но наибольшую прочность обеспечивают именно анкерное крепление.

masterok-remonta.ru

vest-beton.ru
