Бетонный кессон для скважины собственными силами

Содержание статьи

Скважина или колодец – жизненно важные атрибуты любого частного дома. Однако их обустройство должно производиться в соответствии с определенными правилами, обеспечивающими долговечность этих источников воды. Одним из элементов грамотного обустройства является кессон скважины на воду. О том, как обустроить бетонный кессон, мы и намерены рассказать в нашей статье.

Для чего устанавливают кессоны


Монтируя скважинное оборудование, следует учитывать, что оно будет располагаться в том слое грунта, который подвержен промерзанию. Этот факт вполне может стать причиной физического повреждения аппаратуры, обусловленной температурными смещениями почвенных слоев. Кроме того, вода, находящаяся в полостях оборудования, также может замерзнуть и вызвать их разрыв.

Чтобы исключить вероятность подобных ситуаций, в скважинах зачастую обустраиваются кессоны, представляющие собой утепленную емкость, в которой и производится монтаж скважинного оборудования. Огромное достоинство кессонов состоит также и в том, что их внутренний объем обеспечивает достаточно простой доступ к находящимся в нем устройствам.

Разновидности кессонов


Кессоны различаются между собой как по своей форме, так и по материалу, использованному для их изготовления. Основными материалами, применяемыми для этой цели, являются:

  • сталь;
  • бетонные кольца;
  • пластик.

Стальные кессоны

Большим достоинством стальных кессонов многие пользователи считают возможность их самостоятельного изготовления. Для этого могут использоваться стальные ящики или листы толщиной 4 мм и более. В процессе работы применяется сварка, а готовое изделие с целью обеспечения его большей долговечности обрабатывается антикоррозийными составами. Конечно, эти емкости можно купить и готовыми, однако для пользователей это обходится значительно дороже.

Кессоны из армированных бетонных колец

Железобетонные кольца, широко применявшиеся ранее и довольно часто применяющиеся до сих пор для обустройства кессонов, довольно невыгодны, хотя и любимы большим числом пользователей. Их невыгодность объясняется следующими причинами:

  • высокая стоимость;
  • большая масса, требующая использования специальной техники и способная обусловить проседание грунта и повреждение всего комплекса скважинного оборудования;
  • подверженность бетона разрушающему воздействию влаги и необходимость тщательной гидроизоляции бетонных колец;
  • недостаточно высокая теплоизолирующая способность и, следовательно, отсутствие полной гарантии исправности оборудования в сильные холода.

Наличие перечисленных выше недостатков обусловило постепенное вытеснение железобетонных кессонов их аналогами из пластика и стали. Однако, поскольку железобетонные кольца по-прежнему сохраняют свою широкую популярность, о порядке их укладки мы и поведем речь несколько ниже.

Пластиковые кессоны

Пластиковые кессоны многими считаются наиболее оптимальным вариантом для обустройства скважин на воду. Данная точка зрения обусловлена:

  • ценовой доступностью изделий;
  • небольшим весом и легкостью монтажа, производимого даже без использования спецтехники;
  • стойкостью изделий к коррозии и к другим агрессивным воздействиям;
  • высокими теплоизолирующими свойствами;
  • высоким уровнем герметичности изделий.

Обладая большим числом достоинств, пластиковые кессоны имеют и важный недостаток, состоящий в их низкой прочности. Данный недостаток вполне способен стать причиной повреждения скважинного оборудования, то есть свести на нет все те достоинства, которые мы перечислили чуть выше. Именно поэтому многие россияне продолжают сохранять свою верность кессонам из железобетонных кольцеобразных элементов, правилам укладки которых мы и намерены посвятить основную часть нашей статьи.

Итак, монтируем железобетонный кессон вместе, основываясь на одной конкретной ситуации, которую автору довелось пережить на собственной шкуре.

Процесс демонтажа кессона

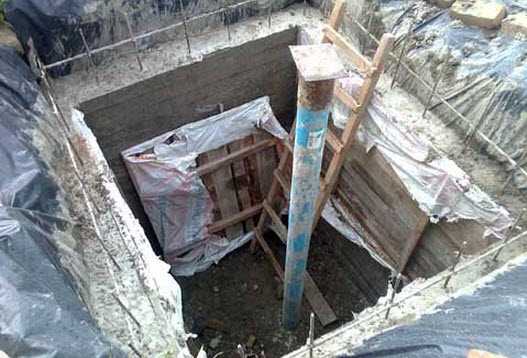

Ситуация была следующая. Один умелец пробурил скважину и установил кессон из жб колец, опустил насос и решил платно раздать воду своим соседям. В итоге решили что умельцу надо все вернуть и обустроить скважину самостоятельно, и поставить заново хороший качественный и герметичный бетонный кессон.

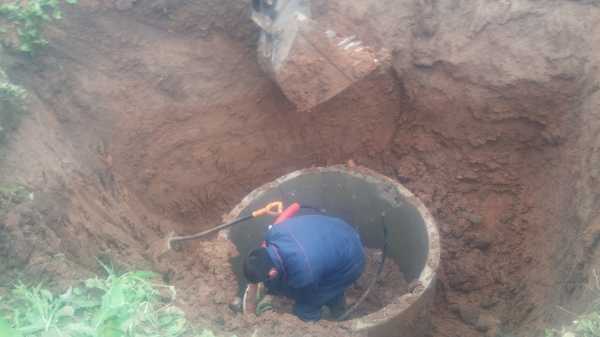

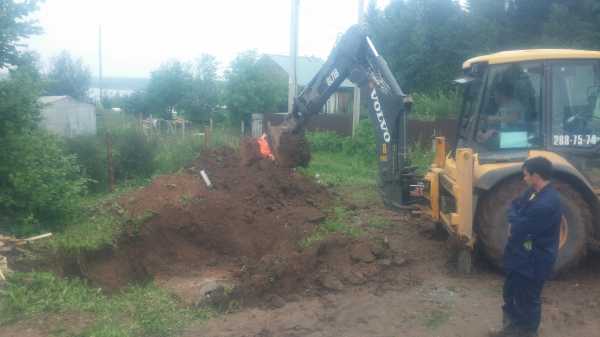

Для этого мы экскаватором обкопали старый кессон и достали уже изрядно пропитавшиеся влагой кольца и перевезли их умельцу. Кольца оказались ужасного качества, разваливались, а последнее вообще все изтрескалось. Я считаю что это как раз из-за обилия влаги.

Сложность демонтажа в том, чтобы сохранить трубы заведенные в бетонный кессон. Их мы погнули при демонтаже, но восстановили при монтаже нового кессона.

Монтаж бетонного кессона

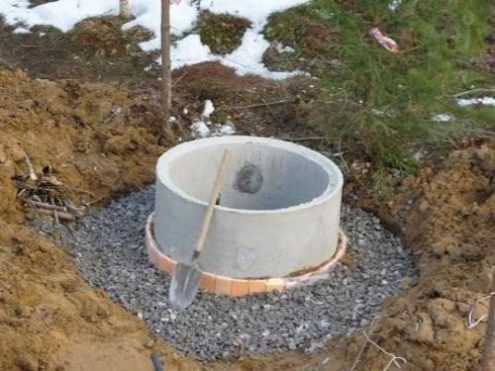

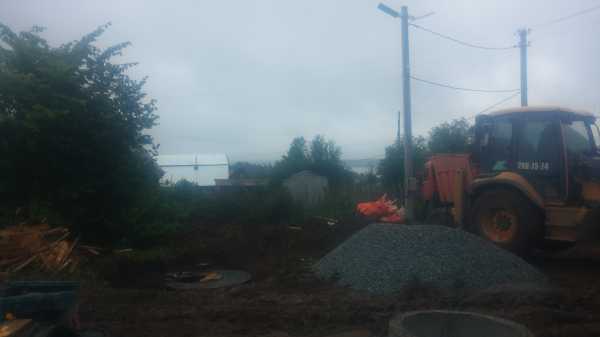

К тому времени пока мы доставали кольца, к нам подоспели новые кольца. После того как достали старые, необходимо было углубить котлован и сделать  ровную песчаную подушку. Как подушка была готова, пришло время выстраивать бетонный кессон. Перед установкой необходимо было пробурить отверстие в плите днище под скважинную трубу. После чего днище было опущено на дно и сверху установили кольца друг за другом. Кессон у нас был из 1,5 м жб колец. Предварительно лично каждое кольцо промазал битумной мастикой (марка 24, говорят она лучше герметизирует) двумя слоями после подсыхания предыдущего. Не смотря на шедший весь день дождь, мастика сохла хорошо.

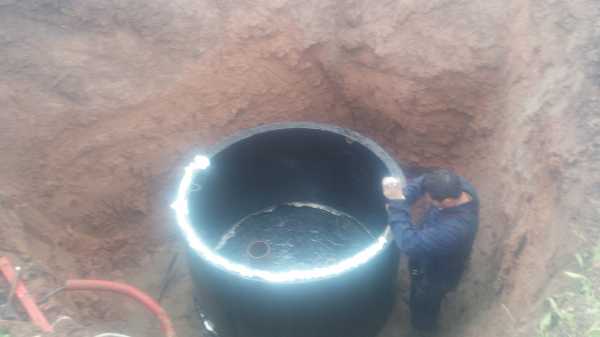

Битумная мастика предназначена для герметизации бетонных колец и чтобы в наш бетонный кессон не попадала грунтовая и поверхностная вода.

Если не мазать кольца мастикой высока вероятность что бетонное кольцо насытится влагой и будет хрупким, а так же влага и грунтовая вода попадет в кессон, наполнится и попадет в скважину.

Стыки между кольцами решили запенить пеной, решили попробовать это впервые, посмотрим какой будет эффект.

Почему пеной? Потому что любой раствор на который садят кольца обычно при движении земли разваливается и становится бессмысленным. Пена должна держаться. Посмотрим.

Бетонный кессон для скважины

В итоге у нас готовый кессон сделанный из бетонных колец, с максимальными приемами герметизации.

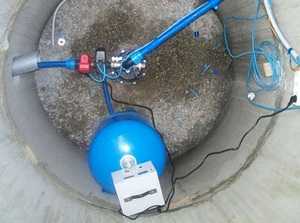

В такой бетонный кессон можно устанавливать обвязку для скважины и не бояться, что его затопит водой и все оборудование не выйдет из строя.

Мне нравится!0Мне не нравится!0

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями (соц кнопки выше).

www.allremont59.ru

Кессон на скважину своими руками: изготовление и установка

Для того чтобы рукотворно создать изолированную полость в насыщенном влагой грунте или под водой, в различных сферах человеческой жизни применяются кессоны (ящик – в переводе с французского), представляющие собой герметичные конструкции различной пространственной ориентации из разнообразных материалов. В повседневной жизни кессон на скважину используется для того чтобы создать герметичное пространство для размещения устья водяного шурфа на придомовом или дачном наделе.

Кессон для скважины для чего он нужен и что это такое

В зависимости от габаритов заглубленного сооружения для размещения шурфа водовода, по которому осуществляться подъем воды с водоносного горизонта на поверхность, помимо устья там может размещаться все требуемое оснащение, в том числе:

  1. Погружной напорный или поверхностный вакуумный насосный агрегат.
  2. Система очистки и фильтрации, обратного осмоса.
  3. Расширительная емкость.
  4. Система управления и регулирования работы насоса и системы водоснабжения.
  5. Система трубопроводов и арматуры, в том числе с электрическим или пневматическим приводом.

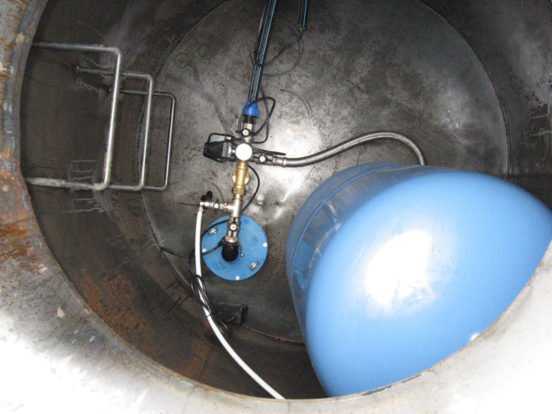

Таким образом кессоны, оборудованные для скважин, могут заменить собой отдельное помещение в подвале жилого дома, а также предотвратить водоводы от замораживания при отрицательных температурах, превратив самую простую проходку на песок во всесезонное гидротехническое сооружение.

Какие кессоны используются для скважин, их специфика

Создать заглубленное сооружение представляющее собой скважинный погреб для кессона можно в принципе из любого конструкционного материала, используемого в строительстве, однако наиболее распространены следующие варианты:

  • металлический;
  • бетонный;
  • из железобетонных колец;
  • кирпичный;
  • пластиковый.

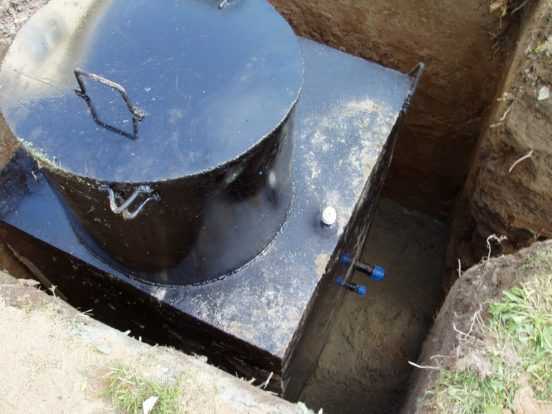

Металлический стальной кессон для скважины, представляющий собой коробчатую конструкцию из металла различной толщины с ребрами жесткости, элементы которой соединяются между собой посредством сварки. Стены требуют утепления и антикоррозионного покрытия, но не нуждаются в гидроизоляции. Существенным недостатком является невозможность контроля коррозионного износа внешней поверхности короба, а также необходимость периодической покраски внутренних стен.

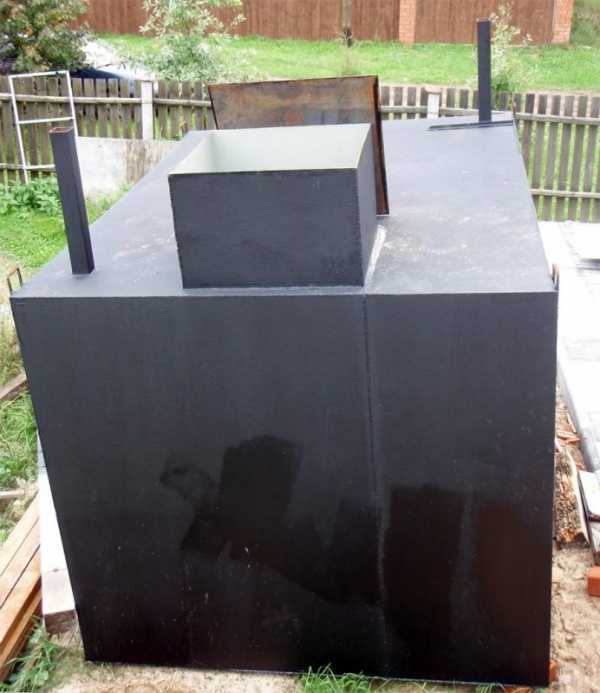

Металлический кессон

Бетонный кессон, монтируемый для скважины по месту, методом заливки опалубочной конструкции, может иметь любую геометрическую форму, армируется металлической арматурой с целью придания жесткости. Конструкция нуждается в утеплении и укладке снаружи гидрофобного слоя.

Кессон на скважину из железобетонных колец является разновидностью бетонного, состоящего из стандартных строительных элементов, соединенных между собой при помощи специальных гидроизолирующих строительных смесей.

Кирпичный кессон для скважины, сооружаемый методом кладки, которая может быть выполнена своими руками, а толщина стен конструкции и её габариты определяются исходя из индивидуальных условий. Необходима гидроизолирующая прокладка между грунтом и стеной, которая при толщине в 1 кирпич и более может не утепляться.

Пластиковый кессон

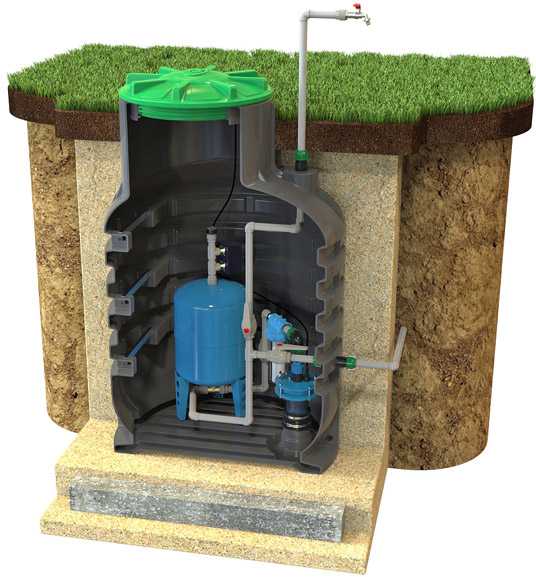

Пластиковые кессоны являются новинкой оборудования для обустройства скважины, и являются жесткими, водонепроницаемыми, легкими, цельными изделиями, обладающими низкой теплопроводностью и не требующими утепления или антикоррозионной защиты.

Какие кессоны для скважины можно изготовить своими руками

Возможность своими руками выполнить устройство кессона для скважины определяется наличием и совокупностью определенных навыков, которые включают в себя:

  1. Навык соединения металлических заготовок при помощи ручной дуговой электросварки потребуется для того чтобы изготовить металлический кессон для скважины своими руками.
  2. Опыт выполнения кладки требуется, чтобы своими руками построить кессон для скважины из кирпича, а также чтобы выложить оголовок бетонного кессона скважины.
  3. Высокий вес бетонных колец является помехой того для того, чтобы сделать кессон для скважины без привлечения сторонних исполнителей и грузоподъёмной техники, которая в зависимости от размера элемента должна быть способной поднять от 200 кг до 2 тонн.
  4. Чтобы возвести железобетонный кессон для скважины своими руками необходимо знать, как сделать опалубку и приготовить песчано-бетонный раствор, а также нарезать и связать между собой арматуру для получения сетки.
  5. Пластиковые кессоны используемые для оборудования скважины изготавливаются фабричным методом и не могут быть изготовлены самостоятельно ввиду отсутствия специального оборудования, реагентов и знания технологии.

Кессон под скважину, изготовление своими руками

Кессоны для скважины, в зависимости от выбранного материального исполнения, имеют специфический процесс изготовления своими руками, каждый из которых требует отдельного рассмотрения.

Земляные работы

Процедура возведения кладки или установки опалубки может быть начата после того, как залита опорная плита или ленточный фундамент, оборудуемый, в свою очередь, после того как будет выполнен приямок для скважины, который можно вырыть своими руками или привлечь средства малой механизации.

Глубина земляной выработки должна быть на 0,2 – 0,5 метра ниже границы промерзания грунта, а размер в свету определяется потребностями и должен составлять:

  1. Минимум – 140х140 см;
  2. В среднем – 190х190 см.

Если кессон предназначается для насосной станции его размеры должны учитывать компоновку оборудования и позволять его беспрепятственное обслуживание по месту, тогда рекомендуемый размер выборки определится как 240х240 см.

Все указанные размеры превышают габариты кессона, изготовленного для скважины, чтобы обеспечить припуск на каждую сторону в 200 мм, для подсыпки в качестве утепления.

При обустройстве котлована требуется сместить периметр таким образом, чтобы обсадная труба находилась не посредине, а на осевой линии первой трети длины или ширины. Делается это для удобства обслуживания и установки сопутствующего оборудования.

Металлические кессоны для скважины

Конструкция изготавливается в последовательности приведенной ниже.
Подготавливаются листовые заготовки по размеру дна, боковых стен и крыши, которые предпочтительно выполнить цельными, без сварных стыков или их придется проварить с двух сторон сплошным швом, чтобы кессоны для скважины были герметичными.

Для боковых поверхностей необходимо выполнить усиление при помощи швелеров шириной 50 – 100 мм, привариваемых снаружи короба по всему периметру, на расстоянии 0,5 – 0,7 м между друг другом и от граней.

В нижней плоскости необходимо вырезать одно отверстие для обсадной трубы, а в верхней – два: сечением не менее 0,6 м – в качестве люка и 0,1 – 0,12 см – для вентиляции, необходимой в кессоне скважины для предотвращения выпадения конденсата. Сделать это можно при помощи газорезки или ножниц по металлу, если позволяет толщина.

Наружная поверхность битумизируется в несколько слоев при помощи мастики или жидкого гудрона, а внутренняя окрашивается краской, выбор которой зависит от состояния поверхности (эмаль для чистых листов, грунт по ржавчине при наличии следов коррозии, применение нитрокрасок строго запрещено, так как работы будут проводиться в замкнутом пространстве).

К отверстию в верхней плоскости привариваются оголовки в виде обечаек соответствующих диаметров, которые будет выступать над поверхностью земли и служить опорной поверхностью для люка-лаза и вентиляционным патрубком соответственно.

Кирпичный кессон под скважину

После того, как залита опорная плита с гидроизолирующей прослойкой или выполнен ленточный фундамент и гравийная подсыпка, можно выполнять кладку кессона на скважину, которая не отличается от процедуры возведения обычной кирпичной стены, но по возможности следует реализовать следующее:

  1. Использовать силикатный кирпич или газобетон, обладающие лучшими гидроизолирующими свойствами.
  2. Кладку производить на специальную гидрофобную строительную смесь.
    После того, как стены возведены необходимо проложить гидроизолирующий слой снаружи, который будет придавлен к стене слоем засыпки, выступающей в качестве утеплителя и являющейся песчано-цементной смесью, выполненной в соотношении 5:1.

Открытый периметр следует оборудовать перекрытием с отверстием для люка, для выполнения которого требуется выполнить укладку стандартной плиты или выполнить заливку, которая будет включать в себя последовательность мероприятий, перечисленных далее.

Поверх короба монтируется нижняя опорная поверхность опалубки с отверстиями соответствующих диаметров в местах размещения люк-лаза и вентиляционного патрубка. Укладка производится на брусья, закрепленные к внутренней поверхности стен, с отступом по вертикали вниз на толщину опалубочных досок, чтобы залитая плита легла на стены короба.

Кирпичный кессон

Периметр заливаемой плиты ограждается при помощи досок шириной 200 – 250 мм, сшиваемых между собой по углам и закрепляемых к внешней плоскости стен. Отверстия ограничиваются при помощи металлических отрезков труб соответствующего диаметра или свернутых в виде цилиндров полос жести, ширина которых составляет 150 – 200 мм.

Поверх досок, с нахлестом на боковую обшивку, выстилается слой гидроизоляции, которая предотвратит протекание песчано-бетонного раствора и позволит получить ровную поверхность. Для того чтобы при снятии опалубки рубероид или пленка не прилипли к бетону, её следует смазать отработанным маслом или другой маслянистой субстанцией.

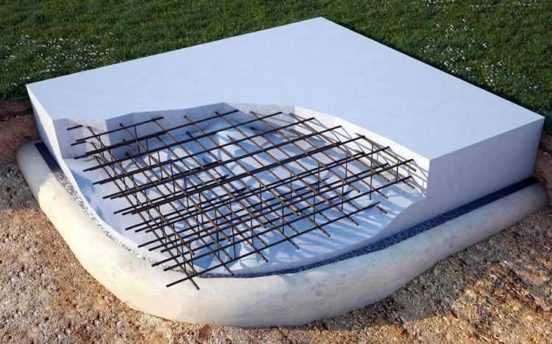

По готовности формы, выполнить армирование при помощи двухъярусной сетки из арматуры толщиной 5 – 8 мм, связанной с шагом 0,1 – 0,15 м при помощи проволоки или пластиковых хомутов. Расстояние между ярусами составляет 50 – 70 мм, а соединение производится посредством вертикальных отрезков арматуры, длина которых меньше толщины заливаемой плиты на 10 – 15 мм.

Если нагрузка на плиту перекрытия будет незначительной, армирование можно не делать и сразу перейти к заливке, которая должна быть выполнена за одну операцию, чтобы обеспечить монолитность плиты.

Застывание бетона происходит в течение 7 – 10 дней, в течение которых он должен быть укрыт пленкой от попадания влаги, мусора и грунта, а также периодически его требуется смачивать путем пролива водой из лейки 1 – 3 раза в сутки.

Бетонный кессон под скважину

Кессоны для скважины, изготавливаемые своими руками методом заливки формы, обустраиваются следующим образом:

Выполняется оборудование опалубки кессона для скважины из досок, ДСП или иных листовых материалов, поверхность которых обрабатывается отработанным маслом или иным доступным маслянистым составом. Геометрия формы должна соответствовать потребностям, вмещать всю необходимую аппаратуру и оставлять запас от стенок выработки в земле не менее 10 – 20 см на сторону.

Чтобы обеспечить жесткость, бетонные кессоны армируются, обеспечивая долговечность для скважин на протяжении более 50 лет.

Установленная опалубка подлежит заливке в один заход, чтобы гарантировать взаимную адгезию слоев и прочность конструкции. Высыхание бетона происходит в течение 7 – 10 дней, его необходимо смачивать и предохранять от попадания атмосферных осадков, влаги и посторонних включений (частиц грунта). По прошествии недели, опалубка может быть снята.

После застывания корпуса короба необходимо залить плиту потолочного перекрытия в последовательности, описанной выше, для кирпичной конструкции.

По окончании бетонных работ производится засыпка зазоров между стенами и грунтом, при этом производится предварительная укладка листов рубероида с нахлестом 70 – 120 мм в качестве наружной гидроизоляции конструкции.

Засыпаемая смесь прижимает листы к коробу в результате чего их дополнительное крепление не требуется, главное, чтобы между рубероидом и стеной не попал грунт или утеплительная песчано-цементная смесь.

Монтируем кессон на скважину своими силами

В отношении пластиковых кессонов для оборудования скважин и бетонных колец справедливо говорить об установке, а не изготовлении своими руками, кессона на скважину, которая будет заключаться в следующем:

  1. Обустраивается основание, которое может быть отсыпано щебнем или отсевом, так как пластиковый кессон для скважины имеет герметичное дно, а под кольцо можно выполнить адресную подливку по диаметру.
  2. Кессон под скважину из бетонных колец монтируется при помощи ГПМ путем их последовательной укладки друг на друга с промежуточной герметизацией при помощи гидроизолирующей строительной смеси.
  3. Пластиковый кессон на скважину можно установить вручную и выровнять по положению обсадной трубы, закрепив после этого от всплытия и смещения при помощи анкеров, что будет выполнимо только при наличии бетонной опорной плиты.
  4. Полости между наружной стенкой и грунтом засыпаются смесью, описанной выше.
  5. Для бетонных колец, сверху необходимо установить специальный оголовок с отверстием под металлический люк, выступающий над поверхностью грунта.

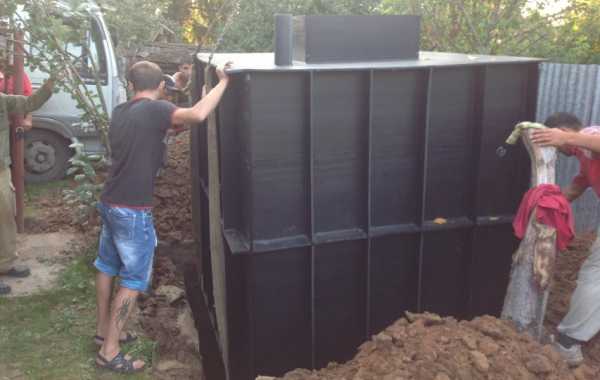

Монтаж металлического короба, ввиду его значительной массы также требует использования крана, при помощи которого производится опускание на бетонное основание. Обсадная труба должна быть пропущена в вырезанное отверстие, обрезана так, чтобы оголовок выступал на 5 – 10 см от уровня пола и приварена к нему сплошным швом по окружности. Полость между наружной поверхностью конструкции и откосами котлована должна быть засыпана песчано-цементной смесью, которая по мере засыпки уплотняется для лучшей теплоизоляции.

Если решать какой кессон, из перечисленных, для скважины лучше, то следует выбирать пластиковые кессоны для скважин, которые сочетают в себе помимо конструктивных достоинств:

  1. Низкую стоимость покупки кессона на скважину.
  2. Простоту устройства кессона и приямка под скважину.

vodosistema.ru

принцип правильного изготовления, кессон из монолитного бетона, как залить бетонные стены.

Важным элементом автономного водного источника является кессон для скважины. Его можно обустроить разными способами из бетона, кирпича и других материалов. Это обеспечит бесперебойное эксплуатирование скважины и позволит избежать значительных проблем.

Что такое кессон

Кессон — это полая емкость, заглубленная в грунт вокруг верхнего края скважины. Основные требования к данному устройству:

  • герметичность;
  • надлежащие габариты;
  • ввод для водопроводной магистрали;
  • люк с утепленной плотной крышкой.

Основная функция кессона — это защита скважины и водной массы. С его помощью можно предотвратить:

  • попадание в скважину мусора, посторонних предметов и т. п.;
  • смешение колодезной воды с талыми и осадочными водами;
  • промерзание воды в период сильных морозов.

Если скважина находится внутри жилого или технического помещения, ее можно эксплуатировать без кессона. Дополнительно устройство используют для размещения в нем необходимого контрольного оборудования. Когда бурение и обустройство скважины окончено, начинается возведение кессона.

Скважина с кессоном обустраивается обязательно, если она расположена на открытом воздухе. В этом случае существует опасность замерзания воды в скважине и разрушения образовавшимся льдом.

Конструктивные элементы

Кессон для скважины может быть четырехугольным или цилиндрическим с основанием в виде квадрата (прямоугольника) или круга соответственно. В днище необходимо сделать проход для магистрали водоподъема. Проходы для труб, подающих воду внутрь дома или к дворовой колонке, обустраиваются в боковых стенках. Также будут необходимы вводы для электрокабеля. Вентиляционные отверстия обустраиваются над верхним уровнем грунта.

Для создания кессона можно использовать:

  • бетон;
  • кирпич;
  • тонколистовые материалы.

В последнем случае стенки, основание и крышку конструкции необходимо укрепить ребрами жесткости. Свободный доступ во внутреннее пространство кессона для обслуживающих и других работ обеспечивается при помощи ступенек. Их монтируют на вертикальной стенке.

Крышку люка необходимо снабдить ручкой для открывания-закрывания и запирающим устройством. Последнее особенно необходимо для обеспечения безопасности маленьких детей и защиты внутреннего пространства от проникновения домашних питомцев.

Кессон для скважины из бетонных колец изготавливается аналогично, однако при его обустройстве следует учитывать габаритные размеры использованных для строительства скважины железобетонных изделий.

Подготовительные работы

Вначале необходимо определиться с выбором основного материала для кессона. При этом определяющими моментами являются:

  • себестоимость материалов и готовой конструкции;
  • личные навыки работы с материалами и инструментами;
  • уровень самых низких температур в холодное время года.

Для обустройства кессона понадобятся:

  • лопата штыковая и совковая;
  • сварочный аппарат;
  • ножовка по металлу;
  • отвес и уровень;
  • строительный миксер;
  • емкости для раствора;
  • мастерки;
  • шпатели.

Габариты внутреннего пространства кессона определяются конкретным вариантом его использования. Если предполагается размещение насосной станции и другого оборудования внутри кессона, необходим участок 150 на 150 см или диаметром 150 см. Если установка специальных устройств не планируется, достаточно будет свободного пространства площадью 100 на 100 см или диаметром 100 см.

Вокруг скважины необходимо выкопать котлован. По периметру его размер должен превосходить наружный край стены будущего кессона на 15 — 20 см. Глубина котлована определяется уровнем максимального промерзания грунта. Днище нужно располагать ниже на 50-60 см.

Кессон из монолитного бетона

Монолитный бетонный кессон удобнее делать с основанием четырехугольной формы. Это упростит возведение опалубки и остальные работы. Армирование стенок сооружения проводится обязательно.

Для работы необходимо приготовить следующие материалы:

  • цемент марки М400 или выше;
  • мелкофракционный просеянный песок;
  • щебень;
  • арматурные элементы;
  • гидроизоляционные материалы;
  • доска, толстая фанера и т. п. пиломатериалы для опалубки;
  • материалы для изготовления крышки.

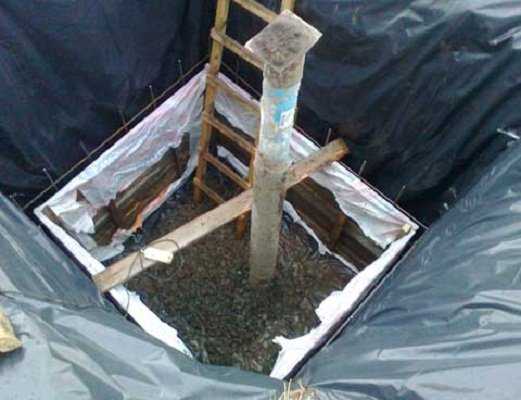

В первую очередь необходимо залить опорную плиту. Армировать ее необязательно. Однако расположить внутри опоры вертикальные прутья для прикрепления арматуры стенок необходимо. Это значительно повысит надежность сооружения.

При глубоком залегании грунтовых вод опорную плиту можно обустроить из уплотненного слоя почвы. Сверху необходимо засыпать смесь из песка и щебня. Разровнять и утрамбовать.

Стены котлована надо выровнять и покрыть гидроизоляционной пленкой или другим материалом. Это защитит их от подмывания талыми, осадочными и/или поливочными водами и от осыпания почвы.

Вязка арматуры производится по всему периметру будущей стены. Вертикальные пруты устанавливаются в 1 ряд так, чтобы они оказались в центре будущей заливки. Их необходимо приварить к закладным плиты-основы и перевязать по горизонтали между собой. Шаг установки вертикальных прутов и горизонтальной перевязки — 40-50 см.

На вертикальную арматуру будет крепиться впоследствии каркас перекрытия. Это определяет высоту арматурных прутов, проходящих сквозь стены конструкции.

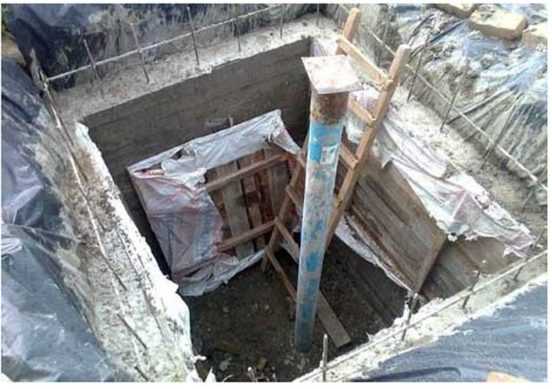

Опалубка для бетонного кессона

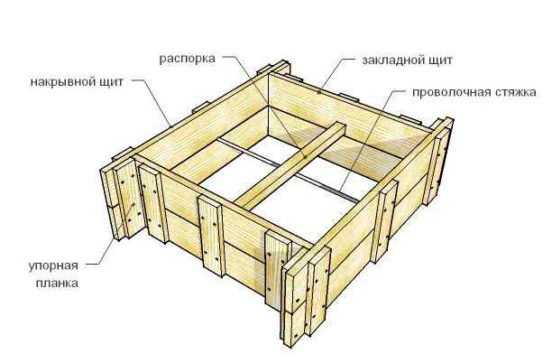

Для заливки стен кессона целесообразнее сделать опалубку из заранее приготовленных щитов. Их размеры определяются габаритами сооружения.

Щиты необходимо установить внутри котлована так, чтобы линия вертикальных арматурных элементов расположилась точно посередине. Все секции опалубки нужно выровнять по отвесу и уровню и скрепить между собой. Установить распорные брусья.

Вводы для труб и других коммуникаций необходимо обозначить обрезками труб или досками, образующими прямоугольный канал. Закладные конструкции для ступенек надо смонтировать до начала заливки.

Как залить бетонные стены

Чтобы стена из бетона получилась ровная, ее нужно залить в течение 1 дня. Это позволит избежать образования горизонтальных стыковочных швов, которые снижают прочность и герметичность конструкции.

Требуемый объем раствора и количество ингредиентов для его приготовления необходимо рассчитать заранее. Заливку лучше производить в сухую погоду, начиная работу пораньше утром. Раствор заливается постепенно. Слои трамбуются. Пузырьки воздуха лучше выгонять вибратором или арматурным прутом.

По окончании работ нужно возвести навес. Он защитит конструкцию от осадков и/или попадания прямых солнечных лучей. От жары бетон при застывании может растрескаться, поэтому его необходимо периодически увлажнять. Для полного застывания бетона требуется от 7 до 10 суток в зависимости от погодных условий.

Как залить перекрытия и установить крышку

После высыхания стен и удаления опалубки можно приступать к заливке перекрытий. Вначале нужно накрыть кессон щитом из доски или толстой фанеры. В нем необходимо заранее проделать отверстие для монтирования крышки (огражденное) и входы для вентиляционной и водопроводной магистрали.

После установки труб поверх щита настилается гидроизолятор. Поверх него укладываются камни для формирования просвета. Далее к вертикальной арматуре стен крепится каркас из проволоки. После этого можно заливать бетонный раствор.

Вокруг подготовленного отверстия устанавливается опалубка. Внутри нее располагается стальная крышка. Заливается бетон. После его закрепления и удаления опалубки крышку люка необходимо утеплить с внутренней стороны. Для этого можно использовать пенопласт или другие утеплители.

В завершение поверхность кессона нужно застелить гидроизолятором в обход крышки люка. Затем засыпать ранее изъятый грунт и сровнять поверхность с окружающей почвой.

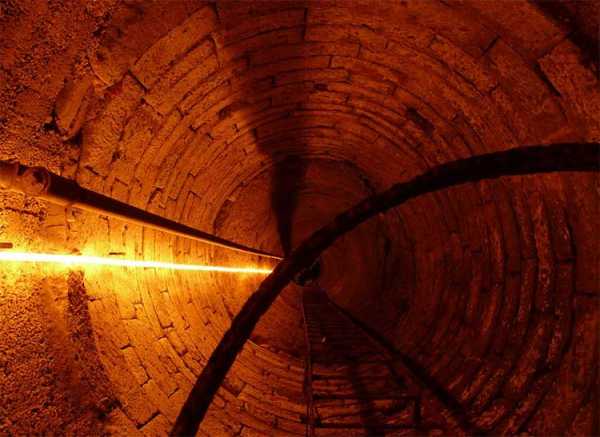

Кирпичный кессон

Обустройство скважины кессоном из кирпича проводится по сходной технологии. Вместо опорной плиты под стены можно залить ленточный фундамент. Поверх него обязательно настилается рубероид.

Стены и днище выкладываются из кирпича вразбежку. Кладка возводится в небольшом удалении от земляных стен котлована. В сформированное при этом свободное пространство впоследствии насыпается изоляционный слой. Для него можно использовать щебень, песок, битый кирпич и другие сыпучие материалы.

При возведении стен кессона необходимо постоянно контролировать кладку при помощи отвеса и уровня. Раствор цемента нужно наносить плотным слоем и тщательно разравнивать, не допуская образования пустот. Вводные отверстия для магистралей и других коммуникаций оформляются закладными конструкциями.

Когда цементный раствор схватится, начинается возведение перекрытий и установка крышки. Это делается идентично бетонной конструкции.

Кессоны из пластика

Кессон для скважины пластиковый является одним из достаточно распространенных вариантов изготовления. Это обусловлено тем, что при использовании пластика в качестве основы для герметизирующей и теплоизолирующей емкости для водозаборных скважин или колодцев значительно снижаются трудозатраты на их установку. Обустройство скважины своими руками с помощью пластикового кессона не требует длительного времени и больших материальных затрат.

К несомненным достоинствам пластикового кессона можно отнести высокую прочность, малую массу, герметичность и простоту монтажа, а также неподверженность пластика окислению или коррозии. Стоимость такого кессона будет значительно ниже железобетонной или металлической конструкции, при этом для его монтажа и установки не потребуется тяжелая строительная техника.

Как сделать кессон для скважины своими руками из пластика? Как правило, готовый пластиковый кессон можно приобрести в специализированном магазине или заказать онлайн. При этом следует учитывать такие параметры, как диаметр скважины, ее удаленность от жилого помещения, необходимость размещения в кессоне труб, распределителей, насосного оборудования, контрольно-измерительных приборов и пр. Для того чтобы правильно подобрать пластиковую емкость для кессона, желательно проконсультироваться со специалистом.

Наиболее распространенной является схема установки кессона из пластика на глубину ниже уровня промерзания грунта непосредственно на скважинную трубу с погружным или внешним насосом. В этом случае в комплект кессона входят:

  • электрический насос для подъема воды из скважины;
  • система фильтрации и очистки воды от взвешенных частиц;
  • электроуправляемые клапаны;
  • накопительный бак для воды;
  • приборы, измеряющие температуру и давление воды;
  • схема управления насосом и очистными устройствами.

Обустройство скважины своими руками при помощи кессона будет включать рытье котлована и траншей для водопроводных труб и электрокабелей, установку кессона, насоса, дополнительного оборудования, подключение труб и системы электропитания.

В зависимости от типа грунта и наличия высокого уровня грунтовых вод может также потребоваться бетонирование пластикового кессона песчано-цементной смесью по периметру слоем порядка 80 — 100 мм. Это нужно для того, чтобы пластиковая емкость не деформировалась в процессе эксплуатации под воздействием смещения грунта из-за оледенения или термического расширения.

Пластиковый кессон можно изготовить и самостоятельно из подходящей по размерам пластиковой бочки с толщиной стенки 5-8 мм. Для этого в верхней части бочки прорезается отверстие для горловины и запорной крышки, в него вставляется отрезок пластиковой трубы большого диаметра (порядка 65 — 70 см), который герметично приваривается к бочке. После чего изготавливается закрывающая кессон герметичная крышка.

Следует учесть, что уровень возвышения крышки кессона над поверхностью грунта должен быть не менее 40-50 см. Это необходимо для того, чтобы исключить попадание талой или дождевой воды в кессон при открывании крышки во время проведения профилактических или ремонтных работ.

Кессон стальной

Стальной кессон, защищающий колодец от промерзания, монтируется из металлического листа толщиной от 0,3 см до 1 см. Его нужно свернуть в кольцо и скрепить при помощи сварки. Лучше всего использовать нержавейку или углеродистую сталь, покрытую специальным лаком. Можно взять кусок готовой трубы.

Схему конструкции можно создать самостоятельно, что поможет правильно определить размеры кессона и запланировать все необходимые элементы. Это могут быть:

  • входные отверстия;
  • ребра жесткости;
  • ступени;
  • строповочные петли.

Ребра жесткости изготавливают из косынки, швеллера или уголка

Вначале из листового материала необходимо раскроить такие составляющие конструкции, как:

  • днище;
  • вертикальные стенки;
  • крышка.

Можно использовать при этом сварочный аппарат или ножовку по металлу. Оптимальный вариант — заказать раскрой стали под свой размер кессона в магазине или в специальной мастерской.

Крепление составляющих между собой проводится при помощи сварки. Без наличия надлежащего опыта лучше пригласить для этого специалиста. Швы для кессона требуются повышенной герметичности. Дополнительно вся конструкция обрабатывается изнутри лаком и спецсредствами для защиты от ржавчины и коррозии. Снаружи наносится мастика на битумной основе.

После проведения земляных работ готовая конструкция устанавливается внутри котлована. Для этого необходимо обустроить блок или арендовать спецтехнику и пригласить помощников.

Когда короб из металла установится на опорную плиту, через вводные отверстия проводится магистраль, кабель и т. п., затем нужно заварить стыки и утеплить крышку. Свободное пространство вокруг металлоконструкции заполняется утрамбованным сыпучим материалом. Поверх него наносится слой плодородного грунта.

Кессон из железобетонных колец

Кессон из готовых железобетонных цилиндров возводится быстро. Поскольку каждое кольцо имеет значительный удельный вес, потребуется арендовать грузоподъемную технику и пригласить помощников.

Количество колец рассчитывается по глубине котлована. Их устанавливают друг на друга, скрепляя соединение раствором из песка и цемента. В этот состав необходимо добавить элементы для повышения его влагостойкости.

Днище и стенки котлована необходимо покрыть рулонным гидроизолятором, который крепится к верхнему краю кольцевого сооружения. В окружающем свободном пространстве производится отсыпка из песка или другого подходящего материала. Далее укладывается слой грунта. Последний этап — монтаж крышки люка. Ее необходимо обязательно утеплить вышеописанным способом.

kolodetsoved.ru

Кессон из бетонных колец для скважины

На начальных этапах постройки собственного дома, его владелец задумывается о том, где он будет брать воду. Ведь даже для заливки фундамента постройки, ее нужно много. Первая мысль, которая приходит в голову – бурить скважину. Вместе с этим, понадобится установить насос, трубы и бетонный кессон, чтобы получить рабочий трубопровод. Внимание нужно уделить и обустройству источника воды — устью скважины. Разведение труб по участкам трубопровода должно находиться ниже глубины, на которой почва промерзает. Если не выполнить это условие, то вода при нулевой температуре замерзнет, и трубы лопнут. Соответственно, насос тоже сломается, и система станет неработоспособной. Чтобы этого избежать, понадобится установка кессона из бетонных колец.

Содержание статьи:

Что такое кессон: виды и устройство

Кессон – это непроницаемый бак в 2 метра глубиной, служащий дополнительным помещением для скважины. Кессон может быть из пластика, стали, металла, кирпича или бетона. Форма тоже может быть разной: круглой, квадратной и прямоугольной. Он устанавливается на обсадную трубу источника воды, а сверху у него люк, для полноценного доступа к скважине. Кессон должен быть утеплен гидроизоляцией, для предотвращения замерзания воды.
Оборудование, установленное внутри кессона:

• Насос;
• Запорная арматура, которая перекрывает поток среды;
• Приборы для измерения давления воды – манометры;
• Фильтры;
• Автоматика — насос, который выключается при падении давления ниже нормы;
• Бак-гидроаккумулятор.

Садоводы устанавливают в кессон дополнительный отрезок трубы, используемый для орошения грунта.

Совет! Можно обойтись и без кессона, если скважина расположена рядом с теплым помещением. В таком случае, вы сможете видеть все компоненты системы водоснабжения, но шум от их работы может помешать вам.

Основные функции кессона

Так для чего же нужен кессон?

1. Он является дополнительным местом для расположения приборов системы водоснабжения.
2. Защищает воду от промерзания.
3. Препятствует попаданию грунтовых вод и осадков, в которых могут содержаться ядохимикаты и удобрения.
4. Защищает скважину от проникновения насекомых, мелких грызунов и земноводных.

Кессоны из кирпича и бетонных колец — самые дешевые. К такому материалу понадобится еще качественная гидроизоляция. Кроме этого, железобетонные кессоны сложно устанавливать, а их герметичность со временем нарушается.
Итак, приступаем к установке бетонных колец.

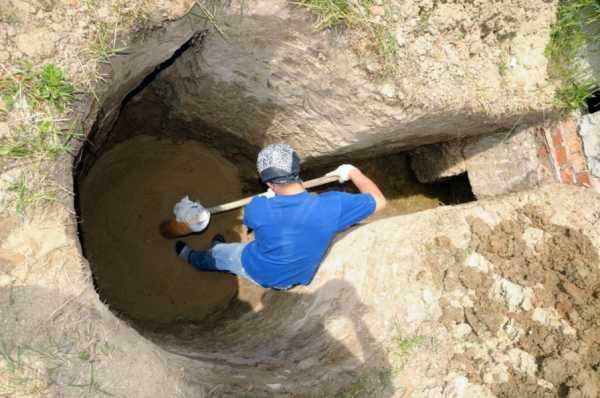

Работы с землей

Устанавливать железобетонный кессон нужно в засушливый период года, потому что грунтовые воды глубоко, а сама земля — сухая.
Если у вас участок, где грунтовые воды держатся подолгу, то откажитесь от бетонных колец. Из всех материалов, у этого — самая плохая герметичность. Выберите пластик или сталь. Если вы выбрали бетон, то серьезно займитесь его гидроизоляцией.
Так как диаметр колец составляет 1,5-2 метра, то котлован в земле нужен в 2 раза больше. Запас понадобится для защиты конструкции изоляцией. Вырыть его можно руками или экскаватором. Если воды в грунте немного, то можно уменьшить котлован и оставить зазор в 20 см. Копайте так, чтобы обсадная труба былапо центру ямы.
В землю тоже нужно углубиться на 1,5-2 метра. Тогда уровень промерзания грунта окажется выше, а в кессон поместится человек во весь рост.
Со дна ямы нужно убрать всю рыхлую землю, чтобы получилось идеально ровная плоскость.

Работы с бетоном

Дно котлована следует залить бетоном марки 100. Толщина слоя — 8-12 см. Чтобы приготовить такой бетон, смешайте цемент – 25 кг, щебень – 105 л, песок – 75 л и воду – 20 литров. Пропорции отмеряйте 10-литровым ведром.
Поставьте опалубку. Ее делаем из досок и ставим их на расстоянии 20 см от будущих колец. Верхний край доски должен быть вровень с заливкой из бетона. Если подходящих досок не найдется, то забейте по периметру предполагаемой заливки небольшие гвоздики.
Заливаем в котлован бетон и разравниваем его. Оставляем на неделю для застывания.
Подрезаем трубу из скважины так, чтобы она выступала над поверхностью на 50 см. Закупориваем ее пенопластом. Укладываем на бетон гидроизоляцию, чтобы она выходила за его кромку, и соединяем ее горелкой. Вокруг трубы изоляцию прорезаем так, чтобы она плотно к ней прилегала.

Совет! Перед установкой бетонных колец на трубу скважины, нужно тщательно очистить места их стыков.

Монтаж колец

Устанавливать кольца сможет только автокран. Первое кольцо ставим на слой гидроизоляции. Все стыки между кольцом и основанием заполняем гидроизоляционной смесью. Обильно смазываем этой смесью верхний срез кольца и ставим на него следующее. Опять смазываем торец, и на второе кольцо кладем плиту перекрытия. Автокран больше не нужен.
Всю смесь, которая уйдет за пределы колец, убираем шпателем. Края кессона должны быть ровными, особенно, снаружи.
На дно колодца укладываем сварную сетку из арматуры и заливаем ее бетоном 400. Его состав: цемент – 10 л, песок – 11 л, щебень – 24 л. Толщина слоя – 12 см. Приготовленным бетоном заливаем и обод плиты. Армируйте заливку наверху колодца, чтобы предотвратить ее растрескивание.

Гидроизоляция кессона

После установки и заливки бетонных колец, можно убрать излишки гидроизоляции. Сверху на колодец нанесите праймер. Снаружи оклеиваем стенки колец изоляцией, снизу вверх. Для этого, расплавляем горелкой стыки листов и склеиваем их. Внизу кессона, стыки изоляции промазываем мастикой. Эти действия нужны для влажных грунтов.
В стене колодца просверливаем отверстие для трубы к водопроводу. Труба должна проходить прямо от обсадки скважины до места ее потребления, без стыков. Отверстие снаружи уплотняем. Используем для этого герметическую втулку или манжету.
После этого, устанавливаем в кессоне оборудование и разводим трубы через пятерник. Электрический кабель питания выводим наверх, через люк в плите.
Проверяем работу всей системы. Если все работает исправно, то можно засыпать колодец грунтом. Ваш бетонный кессон полностью готов к эксплуатации!

Вывод

Сейчас можно купить кессон из любого материала, начиная от стали и заканчивая кирпичом. Можно сделать его своими собственными руками. Но суть одна: без качественного кессона, нормально функционировать скважина не сможет.

Советуем почитать: Кессон для скважины

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

oburenie.ru

Кессон из бетонных колец для скважины. Плюсы и минусы!

Загрузка...
Характеристики Кессон из бетонных колец
Плюсы Возможно будет дешевле
Минусы Невозможно сделать гидроизоляцию
Не выполняет свою функцию

Одной из популярнейших альтернатив традиционному металлическому кессону для скважины является кессон из бетонных колец. Считается, что это выгодней, ибо цена бетонного кессона ниже, за счет возможности применить материалы, использующиеся при стройке дома, а также имеющуюся рабочую силу. Также принято считать, что кессон из бетонных колец вечный потому, что не прогниет, в отличие от стального.

Здесь мы посмотрим, насколько бетонный кессон надежен, каковы его особенности, плюсы и минусы, как сделать его и как выполнить гидроизоляцию. Это поможет решить, что лучше кессон или кольца для скважины.

Кессон из бетонных колец своими руками

Давайте детальней рассмотрим, как сделать кессон из бетонных колец, это не так сложно. По сути, это некая имитация кессона, где вместо цельной емкости, используются Ж/Б кольца, уложенные друг на друга,  дно бетонируется и делается гидроизоляция. Все просто.
Диаметр бетонного кольца 1 метр, а чтобы рабочим было удобно ходить вокруг него, нужно еще по 1 метру вокруг кольца. Итого, диаметр ямы под бетонный кессон 3 метра, глубина не менее 2 метров. Далее, бетонируется дно, ставятся кольца друг на друга, стыки замазывают и делают гидроизоляцию.

Гидроизоляция кессона из бетонных колец

Обычно для гидроизоляции используют Гидростоп, Гидропломбу, мастику или подобные вещи. Ими обмазывают кольца, оклеивают гидроизолом и все выглядит очень герметично. Но в итоге вода приходит через дно…
Если обмазать кольца снаружи еще как-то можно, то днище вы никак снаружи не промажете, остается только изнутри, но вода продавит любую обмазку. Точка ввода обсадной трубы в кессон будет самым уязвимым местом потому, что сделать 100% герметичный ввод металлической трубы в бетоне невозможно. Металл с бетоном плохо взаимодействуют, все равно найдется микротрещина и оттуда будет сочиться вода (фото типичного кессона из колец рядом), но это полдела.

Кроме ввода обсадной трубы, есть точки вывода труб из кессона на дом и на другие потребители. Каждая такая точка это все слабые места, оттуда будет проникать вода. Наша практика, а также опыт других компаний показывает, что сделать 100% гидроизоляцию кессона из бетонных колец невозможно никак и нигде, кто бы и что бы ни говорил.
Конечно же, все думают, что именно у них будет уникальный случай, они точно знают, кто и как лучше всего сделает герметизацию. В итоге, весной кессон из колец стоит полный воды до краев…
Более того, сделать гидроизоляцию для бетонного кессона невозможно, даже если это будет кессон из монолитного бетона. Опять же точки ввода и вывода труб будут пропускать воду.
Если ваш кессон затапливает, то пишите пропало, можно откачать воду, промазать все еще раз, но итог будет один — вам все равно придется переделывать все на металлический кессон. Отремонтировать бетонный кессон невозможно, вы выбросите деньги на ветер.

Калькулятор обустройства скважины с кессоном в Подмосковье

Бетонный кессон. Плюсы и минусы

  • Главным минусом бетонного кессона является его гидроизоляция, вернее, невозможность ее реализации. Надежно защитить стыки и места ввода труб никак не получится, ни при каких условиях, о чем написано выше. Рано или поздно верховодка начнет сочится и заполнять этот кессон. Затем уровень воды поднимется выше среза обсадной трубы, и она потечет в саму трубу. Ничего не подозревающий дачник будет дальше пользоваться водой и думать, что она чистая артезианская, но это будет вода с септиков, туалетов и прочих мест. Также высока вероятность занести заразу в скважину, вроде кишечной палочки.
    И даже когда уровень грунтовых вод понизится, вода в вашем кессоне из колец будет продолжать стоять.
  • Если у вас уровень грунтовых вод невысокий, и они не угрожают кессону, то не забывайте про осадки, они точно не обойдут ваш кессон из бетонных колец.
Все остальные вещи, вроде утепления, не имеют смысла, бетонный кессон никогда не выполнял свою функцию и не будет ее выполнять.

Кессон из бетонных колец — пустая трата времени и денег.

Абсолютно то же самое можно сказать и о кессоне из кирпича.

Посмотрите еще:

Поделитесь статьей с друзьями:


mezozoi.ru

Кессон для скважины своими руками

Привычное городское водоснабжение через централизованную систему нечасто доступно в условиях загородного дома. Приходится создавать индивидуальные водозаборные устройства. При этом пользование ими сопряжено с определёнными трудностями. Одним из препятствий являются климатические условия эксплуатации, порождающие необходимость защиты оборудования от замерзания зимой. Актуально также препятствование вмешательству вандалов.

Что такое кессон для скважины

Любое водозаборное устройство на участке должно быть защищено от внешней среды. Для колодца это крышки различных конструкций. Но когда речь идёт о кессоне, понятно, что объектом внимания становится скважина. Кессон представляет собой углубление в грунте, призванное защитить находящееся там дорогостоящее оборудование и приборы от алчных любителей наживы. Кроме того, начинку кессона нужно уберечь от воздействия морозов и сезонных подвижек грунтов.

В кессон выводится оголовок скважины с установленным на нём наружным насосом или водозаборная труба от погружного агрегата. Кроме того, часто в кессоне устраивается распределительный узел с разводкой для различных сетей водоснабжения и автоматика управления подачей воды. Здесь же может находиться расширительный мембранный бак. Отрицательные температуры могут быстро вывести все это оборудование из строя, если кессон устроен не по правилам.

Надёжный кессон не только сохраняет оборудование, но и позволяет его удобно обслуживать

Это сооружение заглубляется в грунт ниже точки промерзания. Обычно она находится на глубине 1–2 метра в зависимости от климатических условий в регионе. Поэтому днище кессона нужно располагать на соответствующем углублении. Кессон призван также защищать оборудование от губительного действия воды из окружающих его грунтов, поэтому он должен быть абсолютно герметичным.

Виды кессонов

В основном классификация этих сооружений происходит в соответствии с материалом, из которого они изготовлены. Бывают такие кессоны:

  1. Кирпичные, выложенные из силикатного кирпича или газобетонных блоков. Связующий раствор также должен быть наделён гидрофобными свойствами. Основание бетонное, заливается перед кладкой.
  2. Литые бетонные корпуса, устроенные на бетонном же основании, заливаемом отдельно.
  3. Кессоны из бетонных колец. Основные требования к ним — надёжная гидроизоляция. Они также устанавливаются на бетонном основании.
  4. Пластиковые кессонные камеры. Они абсолютно герметичны, не обладают большим весом и могут иметь разные размеры. Установка таких кессонов производится в специально вырытые котлованы. Опасность состоит в том, что при весенних паводках его может просто выдавить из грунта. Чтобы этого не случилось, кессон крепится к якорной бетонной плите или устанавливается поверх земли. Но в этом случае нужно дополнительно утеплить его корпус.
  5. Металлические. Такие кессоны имеют прямоугольную форму и изготавливаются из листового металла и сортовых профилей, а также из труб большого диаметра, которые несложно найти на вторичном рынке.

Все кессоны снабжаются входным люком для возможности проникновения внутрь и выполнения ремонтных и профилактических работ.

В большинстве случаев кессон погружается в землю и крепится к бетонной плите, которая удерживает его от выталкивания из грунта силами морозного пучения

По размерам кессоны бывают:

  1. Малые, с внутренними размерами от 90 сантиметров. Входное отверстие на них должно быть от 60 сантиметров. В таких устройствах можно разместить только насос.
  2. Средние — до 1,8 метра, они позволяют вполне удобно производить ремонтные и профилактические работы.
  3. Большие — до 2,5 метров, позволяющие разместить оборудование, управляющее подачей воды, освобождая жилой дом от шума насосной станции и других неудобств.
Фотогалерея: различные виды кессонов для скважины

Устройство кессона

Глубина размещения ёмкости должна превышать уровень промерзания грунта. Размещение кессона производится на дренажной подушке из песка и гравия, устроенной на дне котлована. Ширина его должна быть приблизительно на полметра больше размера ёмкости, чтобы была возможность устроить наружный амортизирующий слой. Такая установка характерна для металлических или бетонных кессонов. Для других видов нужна бетонная плита основания.

Внутрь кессона выходит конец обсадной трубы, на котором размещается оголовок скважины с выходящей из него трубой водозабора при погружном насосе или наружный центробежный насос. Кроме того, там может находиться:

  1. Оборудование для фильтрации скважинной воды.
  2. Расширительный мембранный бак.
  3. Система управления работой насоса и другого оборудования.
  4. Запорная арматура и система ввода трубопроводов.
  5. Воздухоотводящая трубка, предназначенная для выхода влажного воздуха из кессона. Так предотвращается образование конденсата внутри устройства.

Кессон размещается таким образом, чтобы выход обсадной трубы располагался приблизительно на середине радиуса — между центром и стенкой. Такое расположение позволяет создать наиболее удобные условия для обслуживания оборудования.

На стенке кессона устанавливаются скобы для спуска в него и выхода наружу.

Если кессон имеет достаточные размеры, в нём можно разместить всю автоматику управления подачей воды

Основные функции кессона

Главное назначение кессона состоит в защите оборудования от промерзания. Воздух, поднимающийся от фундаментной плиты или днища, расположенного ниже глубины промерзания грунта, имеет положительную температуру и предохраняет внутреннее пространство от замерзания.

Что касается второй функции кессона — охранной — она обеспечивается надёжностью запоров на входе.

Кирпичный кессон для скважины

Кирпичная кладка кессона является едва ли не самым распространённым способом устройства ёмкости. Для выполнения этой работы понадобятся следующие инструменты:

Таблица: инструменты для устройства кирпичного кессона

Для выполнения работ понадобятся материалы:

  1. Около 1,2 кубометра песка и столько же гравия для устройства дренажного слоя.
  2. Доска обрезная размерами 125х25х6000 мм в количестве 8 штук для изготовления опалубки под плиту. Колья и упоры можно сделать из подручного материала.
  3. Компоненты бетонного раствора марки 200: цемент, песок, гравий, вода. Расчёт количества производится исходя из следующих параметров: толщина плиты 25 сантиметров, размер 2,7х2,7 метра. Объём раствора составит: 0,25х2,7х2,7 = 1,8 кубометра.
  4. Прутки арматуры диаметром 6–8 мм. Армирование плиты производится сеткой 10х10 или 15х15 сантиметров в два слоя. Первый размещается в 5 сантиметрах от дренажного слоя, второй — приблизительно в 15 см над первым. Секции сетки соединяются между собой вязальной проволокой. Сетки понадобится: 2,7х2,7 = 7,3 м2.

    Армирование производится двумя слоями сетки, расположенными в 15 см друг над другом

  5. Кирпич. Площадь кладки высотой 1,8 м составит 2,7х2,7х1,8 = 13,2 м2. Для этого понадобится 13,2х51 = 660 кирпичей при норме расхода 51 штука на квадратный метр кладки. Толщина шва при этом составляет 12 миллиметров.
  6. Стандартная бетонная плита для крышки кессона размером 3х3 метра с входным отверстием — 1 штука.
  7. Керамзит. Для утепления стенки кессона и компенсации сезонных подвижек грунта применяет засыпка керамзитом ниши между стенкой и землёй, для чего понадобится порядка 8,5 кубометров этого материала.
  8. Мастика битумная для устройства гидроизоляции стенок снаружи.

Кроме перечисленного, понадобится материал для опалубки отверстия обсадной трубы, которую можно изготовить из подручных материалов.

Подготовка к установке кирпичного кессона

Подготовительные мероприятия заключаются в рытье котлована для установки или изготовления ёмкости. Разметка контуров производится с учётом выхода обсадной трубы в определённом месте. Следует учесть, что между стенками кессона и грунтом нужен зазор величиной 25–30 сантиметров для устройства засыпки из керамзита.

Пошаговая инструкция по изготовлению кессона из кирпича

Изготовление кессона из кирпича производится в таком порядке:

  1. Засыпка дренажного слоя из песка и гравия поочерёдно. Каждый слой нужно утрамбовать и пролить водой для уплотнения.
  2. Установка опалубки по контуру плиты и в проёме для выхода обсадки. Толщина опорной плиты должна составлять порядка 25 сантиметров.

    Опалубка для бетонной плиты собирается из обрезной доски и скрепляется распорками и стяжками

  3. Установка арматуры. Для этой конструкции достаточно заложить армирующую сетку в один слой.
  4. Заливка бетоном. Используется бетон марки 200. Дальнейшие работы можно продолжать спустя не менее 7 дней.
  5. Кладка стен в половину кирпича. Предпочтительно использовать силикатный материал или газонаполненные блоки.

    Для устройства кессона лучше использовать белый силикатный кирпич

  6. Устройство гидроизоляции. Для неё можно использовать битумную мастику, наносимую в два слоя.
  7. Засыпка керамзитом. Используется материал фракции 5–10 миллиметров.

    Керамзит засыпается за внешнюю стенку кессона для образования надёжного теплоизолирующего слоя, предохраняющего рабочее пространство от замерзания

  8. Установка плиты перекрытия.
  9. Установка входного люка.
  10. Вывоз вынутого грунта и рекультивация земли.
Видео: самодельный приямок (кессон) для скважины

Бетонный кессон для скважины

Размеры устройства берём те же — глубина 2 м при габарите 2,5 м. Для отливки кессона из бетона понадобятся инструменты:

Таблица: инструменты для отливки кессона

Понадобится также инструмент для нанесения гидроизоляции на наружную сторону отлитого корпуса.

Материалы для кессона

Рассчитываем объём бетона, который понадобится для отливки сплошного корпуса кессона. Достаточная толщина стенки составит 20 сантиметров. Используется бетон марки 200. Площадь стен составляет 2,7х2 + 2,5х2 = 10,4 м2, объём при высоте 1,8 метра составит: 10,4 х 1,8 х 0,2 = 3,74 м3.

Для изготовления высокой опалубки лучше использовать листовые материалы: фанеру водостойкую или металлический лист. Площадь высокой опалубки составляет 2,7 х 4 х 1,8 = 19,44 м2 по наружной стенке и 2,5 х 4 х 1,8 = 18 м2 по внутренней. Общая площадь — 37,4 м2. Исходя из этого и нужно приобрести материалы, учитывая их раскраиваемость.

Для сборки опалубки понадобятся также деревянные бруски 50х50 миллиметров в количестве 12 штук. Длина каждой стойки — 2 метра, то есть понадобится 3 шестиметровых бруска. Укосины и распорки можно изготовить из подручного материала.

Порядок подготовки к заливке бетонного корпуса такой же, как описан выше.

Пошаговая инструкция по отливке корпуса бетонного кессона

Для изготовления нужно выполнить ряд последовательных операций:

  1. Изготовить опорную плиту указанным выше способом. По истечении семи дней можно снять опалубку и приступить к дальнейшим работам.
  2. Установить опалубку для стен, одновременно монтируя арматурную сетку.

    Внутрь опалубки закладывается металлическая сетка для образования армирующего каркаса

  3. Произвести заливку бетона в вертикальную опалубку. По мере заливки обязательно обрабатывать массу глубинным вибратором, чтобы не оставалось пустот и воздушных пузырей.
  4. Опалубку можно снять спустя семь дней после заливки.

    Бетонная смесь застывает в течение семи дней, после чего можно продолжать работы по обустройству бетонного кессона

  5. Произвести гидроизоляцию наружной поверхности стен битумной мастикой.
  6. Произвести засыпку керамзитом.
  7. Верхнюю плиту установить с использованием гидроизоляции из рубероида.
  8. Смонтировать крышку.

В процессе заливки нужно установить закладные детали для выхода труб разводки водоснабжения и кабеля электропитания.

Видео: как сделать бетонный приямок для гидроаккумулятора

Кессоны металлические

Наиболее популярными являются кессоны из металла двух видов:

  • прямоугольной формы без каркаса из листового металла;
  • круглые, из труб большого диаметра с приваренным днищем и крышей из листовой стали.

Общим правилом для любого вида кессонов является устройство дренажной подушки под ними и засыпка промежутка керамзитом.

Прямоугольные металлические кессоны

Кессоны металлические прямоугольные собираются из листовой стали толщиной 3–4 миллиметра способом электросварки. Сборка, как правило, производится наверху поочерёдным привариванием листов друг к другу под прямым углом. Корпус усиливается рёбрами жёсткости, которые могут изготавливаться из сортовых профилей — швеллера, уголка или тавра. Расстояние между рёбрами должно быть в пределах 0,5–0,7 метра, и устанавливаются они вертикально.

При сборке кессона металлические листы привариваются друг к другу, а затем усиливаются рёбрами жёсткости

Расчёт потребности в металле для прямоугольного кессона

Учитывая, что металлический лист имеет свои стандартные размеры, целесообразно использовать рулонный материал толщиной 3 миллиметра и шириной 2 метра. Отрубить по длине в условия металлобазы в размер 2,5 метра не составит труда и будет стоить недорого. Чтобы не нести дополнительных затрат, лучше остановиться на размере кессона 2х2,5х2 метра. В таком случае понадобится 6 деталей размерами:

  • 2,0х2,5 м — 4 штуки;
  • 2,0х2,0 м — 2 штуки.

Общая площадь листового материала составит: 2 х 2,5 х 4 + 2 х 2 х 2 = 20 + 8 = 28 м2. Вес квадратного метра листа такой толщины составляет 23,56 кг. Таким образом, полный вес корпуса кессона составит 28 х 23,56 = 660 кг.

Один погонный метр трубы горловины размером 630х12 миллиметров весит 183 кг, если высота горловины принимается равной 60 см, её вес составит 183 х 0,6 = 110 кг.

Таким образом, общий вес кессона составит 770 кг.

Инструменты для изготовления металлического кессона

Для сборки устройства из металлического листа понадобятся следующие инструменты:

Таблица: инструменты для изготовления кессона

Обязательной операцией при сборке кессона является проверка сварных швов на герметичность. Для этого используется керосин и мел. Порядок контроля следующий:

  1. Намелить шов со стороны сварки.
  2. Нанести на него с обратной стороны керосин, используя кисть.
  3. В местах, где монолитность шва нарушена, на меловом слое проступят желтоватые, хорошо заметные пятна.

В этих точках шов нужно проварить повторно и ещё раз проверить таким же способом. Сварку кессона может качественно выполнить только сварщик высокой квалификации.

Далее последовательность действий следующая:

  1. В верхней крышке нужно прорезать отверстие диаметром не менее 600 миллиметров и приварить к нему горловину соответствующего размера.

    В верхней части металлического кессона приваривают горловину, через которую можно будет попасть внутрь для проведения ремонтных или профилактических работ

  2. Для её изготовления можно использовать кусок электросварной трубы диаметром от 630 миллиметров. Высота горловины может быть от 50 до 90 сантиметров.
  3. Под входным отверстием к стенке кессона нужно приварить скобы для спуска-подъёма. Для этого подойдёт пруток диаметром 14–16 миллиметров, согнутый соответствующим образом.

    Для того чтобы иметь возможность спускаться в кессон и подниматься обратно, к его стенке приваривают лестницу из металлических скоб

Такое сооружение можно опустить в котлован только с применением грузоподъёмной техники. Но перед этим необходимо произвести следующие мероприятия:

  1. Если есть следы коррозии на поверхности металла нужно обработать её преобразователем ржавчины. При его использовании на поверхности металла образуется защитная плёнка. Тем не менее наружную поверхность нужно дополнительно окрасить краской по металлу в несколько слоёв. Нужно учитывать, что после установки кессона в котлован обслуживание в течение всего срока эксплуатации будет невозможно.
  2. Изнутри поверхность металла обрабатывается грунтовкой по металлу. Использование эмалевых красок внутри кессона категорически запрещено.
  3. Наружную поверхность следует покрыть несколькими слоями битумной мастики для гидроизоляции.
  4. Перед выполнением мероприятий по защите металла от коррозии к верхней стенке приваривается гусак из трубы размером 40–50 миллиметров с таким расчётом, чтобы сгиб был выше уровня земли. Это вентиляционное устройство.

    Перед тем как установить кессон в котлован, его обрабатывают битумной мастикой и оборудуют устройством для вентиляции

Пошаговая инструкция по изготовлению металлического кессона

Сделать кессон из листа можно по следующей технологии:

  1. Подготовить ровную площадку для сборки, установить стапель, плоскость которого должна быть ориентирована строго горизонтально.
  2. Уложить на него лист донышка.
  3. Второй лист для боковой стенки закрепить струбцинами под прямым углом к нижнему. Дополнительно закрепить его временными укосинами.
  4. Проварить шов, окалину удалить.
  5. Таким же образом установить второй лист боковой стенки, затем торцевые детали.
  6. Проверить сварные швы на герметичность, при необходимости — проварить повторно негерметичные места.
  7. По контуру верхнего проёма приварить пруток диаметром 6–10 миллиметров на расстоянии 5 миллиметров от края. Такое обрамление нужно для того, чтобы верхний лист имел точку опоры и его можно было варить снаружи. Сварка в невентилируемом закрытом пространстве крайне опасна.
  8. На верхнем листе вырезать отверстие под горловину, после чего уложить на обрамление и приварить.
  9. Установить на место горловину и приварить.
  10. Установить крышку. Для всех конструкций крышку и горловину нужно утеплить рулонным утеплителем.

Изготовление кессона из трубы большого диаметра

Металлические трубы могут иметь диаметр от 420 до 2520 мм. Именно последний вариант очень подходит для изготовления кессона. Предпочтение можно отдать такому способу по следующим причинам:

  1. Возможность механизированного исполнения котлована буквально в несколько минут. Для этого используются буровые установки с буром диаметром до трёх метров.
  2. Доступность материалов. На рынке металлопродукции существует такой сегмент, как трубы большого диаметра вторичного применения. Это демонтированные по сроку газовые, нефтяные или водопроводные магистральные трубы. Именно такие и нужно искать, выбирая изделия с толщиной стенок от 12 миллиметров. Обрезок такой трубы длиной 1,8–2,0 метра послужит прекрасным корпусом для кессона. Остаётся только приварить днище и верхнюю стенку с горловиной. Для этого можно использовать листовую сталь толщиной 3 миллиметра. Цены на такие трубы значительно ниже, чем на новый материал.

    Круглый металлический кессон изготавливается из труб большого диаметра, доступных на вторичном рынке

Очевидно, что трудозатраты и стоимость такого материала будут значительно ниже, чем для всех остальных из перечисленных выше.

Видео: установка кессона вручную

Задача укрытия оборудования кессона в техническом и технологическом отношении не представляет собой сложной проблемы. Все работы легко могут быть проделаны своими руками, а для выполнения специальных операций, таких, как сварка и установка кессона на место, можно пригласить квалифицированных специалистов. Остальное скорее трудоёмко, чем сложно. Успехов вам!

64 года, пенсионер, образование высшее, инженер - металлург. Оцените статью: Поделитесь с друзьями!

remoskop.ru

как сделать металлический, из бетонных колец, установка

Для защиты источника от воздействия низких температур можно построить кессон для скважины своими руками. Такая работа не потребует специальных навыков, однако для ее выполнения необходима тщательность и соблюдение определенных правил для того, чтобы конструкция смогла выполнять свои функции. Форму и геометрические параметры кессона выбирают таким образом, чтобы в его пространстве могло разместиться все необходимое оборудование. Для строительства кессона могут использоваться различные материалы.

Назначение

Основное назначение кессона – защита оголовка скважины от низких температур. С наступлением морозов вода в верхней части и в трубопроводе может замерзнуть и разорвать конструкцию.

Стабильно положительная температура предотвращает нарушение работы скважины, выход из строя установленного оборудования, а герметичность кессона способна обеспечить защиту техники от паводковых вод.

Особенности конструкции

К конструкциям кессонов не предъявляется каких-либо особых требований, однако существует ряд условий надежного функционирования сооружений этого типа.

  • Стены и крыша должны быть прочными и способными выдерживать внешние воздействия.
  • В кессоне обязательно должен быть люк или дверца для обеспечения доступа к самой скважине и оборудованию системы водоснабжения для проведения осмотра и ремонта при необходимости.
  • Конструкция кессона должна быть герметичной. Это не только защитит находящуюся внутри технику от внешних воздействий, но и поможет обеспечить теплоизоляцию.
  • Теплоизоляция поможет поддерживать внутри кессона положительную температуру.

В пространстве кессона могут располагаться:

  • управляющая автоматика для перекачивающего агрегата,
  • фильтрующие установки,
  • гидроаккумулятор,
  • манометры и другие приборы контроля.

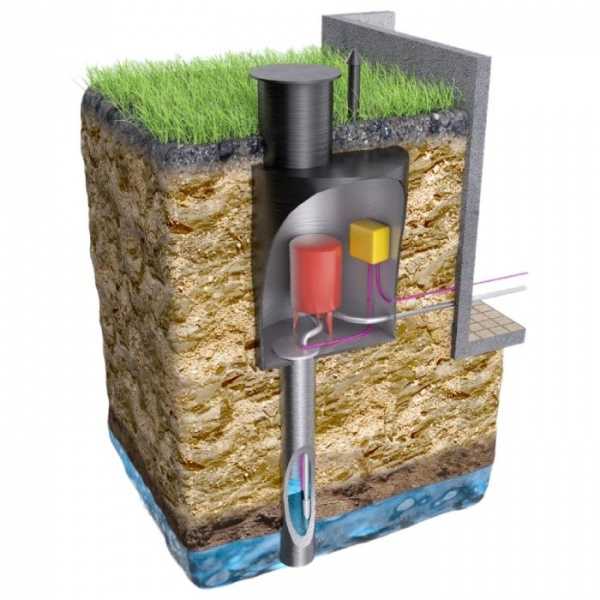

Оборудование скважины с кессоном

На заметку: Обычно средние размеры кессона составляют 1-1,5 м в ширину и 2 м в глубину.

Типы материалов для строительства кессона

Прежде чем начать монтаж кессона для скважины, следует выбрать материал конструкции, сравнивая характеристики различных вариантов.

Особенности самостоятельного монтажа

Стараясь узнать, как сделать кессон для скважины своими руками, следует понимать, что единой технологии для выполнения такого рода работ не существует. Методика определяется выбранным материалом, поэтому все нюансы следует выяснить заблаговременно, чтобы реально оценить свои возможности.

Установка металлического кессона

Если вы выбрали кессон для скважины металлический, вам потребуется напарник. Идеально, если у него будут навыки сварщика.

Перед началом монтажа кессона следует приготовить все необходимое:

  • металлическую трубу,
  • 2 листа стали круглой формы, диаметром, несколько превышающим диаметр трубы,
  • трубу меньшего диаметра для горловины кессона.

Рекомендуемая толщина металла — порядка 4-5 миллиметров.

Для изготовления металлической конструкции потребуется специальное оборудование:

  • сварочный аппарат с трансформатором,
  • дрель,
  • болгарка.

Важно: Перед работой металл требуется очистить от ржавчины, грязи и пыли.

При монтаже все металлоконструкции для защиты от грязи и влажности устанавливаются на деревянные настилы (брусья).

Сварка кессона из металла
  • Первым этапом работ является выполнение технологических отверстий (для ниппелей подвода водопровода, для входа силового кабеля, для установки гильзы). Параметры отверстий определяются в соответствии с габаритами оборудования и коммуникаций.
  • После этого выполняется сборка методом сварки в следующей очередности: к дну привариваются стенки, на которые потом наваривается крышка с ниппелями.
  • Сваренную конструкцию подготавливают к нанесению защитного покрытия, удаляя образовавшийся при сварке шлам и шлифуя поверхности при помощи специальной насадки на дрель. Место, в котором позже будет производиться сварка, не нуждается в шлифовке.
  • На крышке вырезают люк и приваривают трубу меньшего диаметра для люка.
  • При помощи петель устанавливается крышка люка будущего кессона.
  • Внешняя поверхность покрывается битумным гидроизолирущим составом, а внутренняя — грунтовкой.
  • Сверху кессон можно утеплить, например, экструдированным пенополистиролом.
Готовый металлический кессон в котловане

Монолитные бетонные кессоны

Устройство кессона для скважины из бетонного раствора имеет свои особенности. При строительстве рекомендуется придерживаться определенной последовательности работ.

Строительство из бетонных колец

По аналогии с бетонными сооружениями кессон для скважины из бетонных колец обрабатывается битумной мастикой для гидроизоляции. Модели из колец имеют свои особенности.

На фото скважинный кессон из железобетонных колец
  • Важно обеспечить точное геометрическое совпадение колец.
  • Соединение выполняется с помощью цементного раствора или гидроизолирующего монтажного состава.
  • Диаметр колец выбирается в зависимости от требуемых габаритов кессона.
  • Изготовление выполняется быстрее, чем при использовании бетонного раствора или кирпичной кладки, но требует применения грузоподъемной техники.

Изготовление пластиковых конструкций

Пи установке пластиковых кессонов можно использовать еврокубы (хотя возможен и даже вариант с пластиковой бочкой). В них легко вырезать технологические отверстия для водопровода, питающего кабеля и люка обслуживания. Пластиковый кессон для скважины своими руками должен фиксироваться на бетонном основании.

Если для повышения прочности изделия используется бетонная заливка, внешняя сетка еврокуба выполняет функцию арматуры.

Подробнее про заводские пластиковые кессоны для скважин читайте в отдельной статье.

Если вам интересно, что включает в себя схема водоснабжения частного дома из скважины, эта информация есть на нашем сайте.

Про скважинные обсадные трубы из пластика и их характеристики можно узнать здесь.

Кирпичные кессоны

Строительство кессона для скважины своими руками из кирпича имеет свои особенности. В качестве фундамента можно использовать подушку из щебня или бетонную стяжку.

  • Наиболее распространенными являются круглые или квадратные в сечении конструкции, хотя технически возможно создание абсолютно любой конфигурации.
  • Кладка в половину кирпича отвечает всем предъявляемым требованиям. Делать стены толще и тратить больше стройматериалов нет необходимости.
  • Дно кессона гидроизолируется.
  • Во время кладки необходимо следить за отсутствием пропусков при выполнении швов.
  • В процессе строительства устраиваются отверстия для подвода водопровода и кабелей электропитания.
  • Изнутри на кирпичную кладку наносится штукатурный слой.
  • Верхнее перекрытие может быть любым, но самый простой способ – установить деревянную крышу с люком, которую перед засыпкой землей теплоизолируют при помощи насыпных или листовых, устойчивых к воздействию влажности материалов.
Самодельный кирпичный кессон

Правильно выбранный и грамотно установленный кессон для скважины позволит обеспечить максимальную надежность и безаварийность работы вашего источника. Он защитит перекачивающее оборудование от промерзания, а автоматику и электрическую часть системы от влажности. Наличие кессона позволяет эксплуатировать автономную систему водоснабжения в любое время года без малейшего риска.
Ознакомившись с технологией строительства и особенностями различных материалов вы можете выбрать оптимальный вариант.

okanalizacii.ru
