Как бетон набирает прочность: через какое время, фото
В этой статье мы расскажем о том, сколько времени бетон набирает прочность и о том, какие способы контроля этого параметра доступны сегодня.
Тема статьи неслучайна, так как большая часть строительных объектов из года в год возводится с применением бетона. Популярность этого материала не снижается, а напротив увеличивается, несмотря на повсеместное внедрение альтернативных технологий в строительстве объектов различного назначения.

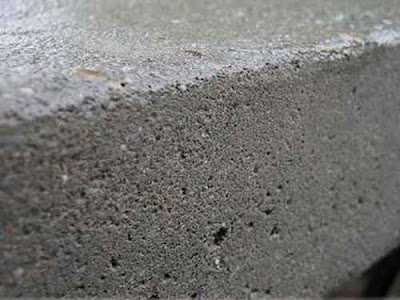

Структура материала после достижения требуемой твердости
Именно поэтому так актуален вопрос, через какое время бетон набирает прочность и как это влияет на сроки проведения строительных работ?
Средние темпы набора прочности
Армирование цементно-песчаной стяжки
Перед тем как ответить на вопрос, когда бетон набирает 70 прочности, разберёмся с тем, что означает число 70. По сути, это процентное обозначение марочных параметров. При достижении этого параметра, конструкции и сооружения условно соответствуют требованиям ГОСТа.
Не секрет, что в соответствии с присвоенной маркой бетона определяется не только цена, но и максимальная нагрузка из расчета кгс/см², которая может быть оказана на ЖБИ без ущерба для целостности изделия. Именно поэтому, все промышленные ЖБИ производятся с отпускной прочностью 70% от марочной нормы в летний период и 90% — в зимний период.
Так как все промышленно произведённые ЖБИ по умолчанию соответствуют требованиям ГОСТа, строительные организации могут применять его по назначению сразу же после получения заказанного изделия.
В отличие от строительных организаций, которые заказывают ЖБИ с завода, частные пользователи раствора при заливке опалубки должны иметь четкое представление о том, за какое время бетон набирает прочность.

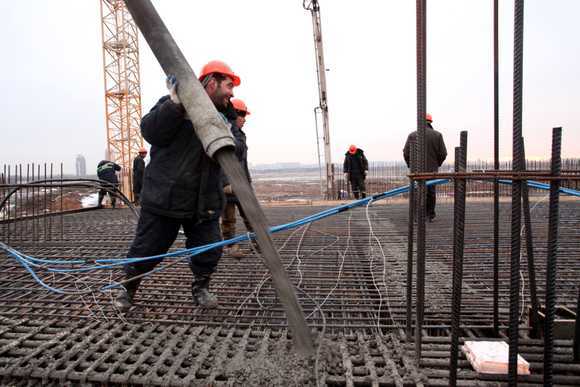

На фото — работа с бетоном в холодное время года
В среднем, марочный контроль технологи проводят через 28 дней по окончании заливки раствора в опалубку. Можно предположить, что это и есть усреднённый временной показатель, необходимый для набора оптимальных параметров твердости.
При теплой погоде в течение первой недели после укладки происходит интенсивный набор прочности материалом вплоть до условных 70% от марочной нормы. В ходе этого процесса происходит взаимодействие цементных зерен и жидкой среды вплоть до образования гидросиликатов калия.
Важно: Процесс твердения может продолжаться и после набора условных 70% от марочной нормы.
К примеру, некоторые ЖБИ с первоначальной маркой бетона М 200, по прошествии нескольких лет, приобретают прочность, соответствующую материалам с маркой М 400.
Время снимать опалубку
Опалубка под строительство фундамента
Теперь, когда мы определились с тем, сколько дней набирает прочность бетон, определимся с тем, когда можно приступить к демонтажу опалубки.
- Если бетонный фундамент залит своими руками, но с учетом технологических требований и рекомендаций, то приступать к демонтажу опалубки можно уже через трое суток.
За это время будут достигнуты оптимальные параметры твердости, при которых возможна резка железобетона алмазными кругами. Но, несмотря на это, нагружать конструкцию можно не раньше, чем через неделю. - Если заливка конструкций и сооружений осуществляется в зимнее время, рост прочности существенно замедляется. Поэтому опалубка может быть снята не ранее, чем через неделю. Нагружать конструкции такого типа и проводить алмазное бурение отверстий в бетоне можно не раньше, чем через 2 недели.
Важно: Заливка опалубки в зимнее время должна осуществляться с применением специальных укрывных материалов, так как не укрытый раствор промёрзнет и вообще не наберет требуемую прочность.
Надо понимать, что эта инструкция важна, так как, если произвести демонтаж раньше времени, велика вероятность появления трещин в толще готовой конструкции. Но надо учитывать то, что передерживать опалубку также нежелательно, поскольку она препятствует свободному доступу воздуха, вследствие чего бетон просыхает неравномерно.
Темпы схватывания и способы контроля данных параметров

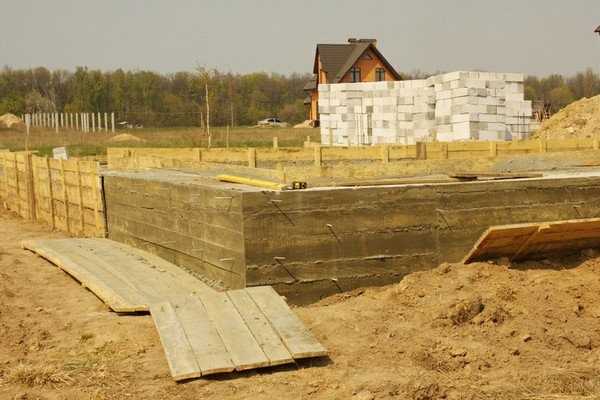

На фото — фундамент после своевременного демонтажа опалубки
Возвращаясь к тому, за сколько бетон набирает прочность, рассмотрим темпы поэтапного твердения:
- За первые трое суток после укладки при нормальных температурных условиях материал набирает около 30% от марочной прочности.
- По прошествии 7-14 суток после укладки при нормальных температурных условиях материал набирает свыше 60% от марочной нормы.
- За 28 суток по окончании укладки бетон способен набрать 100% от марочной нормы.
- В течение 90 суток после укладки материал способен набрать до 120% от марочной нормы.
- Дальнейшее твердение и упрочнение конструкций при доступе влаги также происходит, но интенсивность процесса на порядок ниже.
Сильнее всего темпы твердения цементосодержащих растворов тормозит снижение температуры. В результате похолодания, частицы цемента менее активно взаимодействуют с водой. В итоге химические реакции протекают крайне медленно.
Снижение температуры до минусовых значений вообще останавливают процесс твердения. При последующем повышении температуры окружающей среды материал будет твердеть, но на марочный набор прочности в этом случае рассчитывать не приходится.
На фото — результат пересыхания раствора в процессе схватывания
В то же время, повышение температуры в толще материала позволяет резко ускорить темпы твердения. Но, повышая температуру, следует проследить за тем, чтобы раствор в опалубке не высох раньше положенного времени.
Так, например, при нагреве бетона водяным паром до температуры 80°С, для набора 70% от марочной прочности потребуется не менее 16 часов. Таким образом, выполняется промышленная пропарка при изготовлении свай и ряда других железобетонных изделий.
Важно: Нельзя нагревать бетон больше 90 °С, так как при температуре закипания воды химическая реакция, при которой твердение цементосодержащего раствора становится невозможным.
Еще один момент, на который следует обратить особое внимание — твердение цементосодержащего раствора является экзотермическим процессом, при протекании, которого бетон выделяет тепло. В итоге, увеличивая температуру для более интенсивного набора прочности, вы рискуете пересушить бетон, так как к температуре разогрева добавится тепло высвобожденное в ходе экзотермического процесса.
Вывод
Теперь вы знаете о том, сколько набирает прочность бетон и какие факторы определяют интенсивность протекания этого процесса. В результате, вы сможете проследить за тем, чтобы твердение бетонных конструкций осуществлялось в рамках технологических рекомендаций.
Больше полезной и познавательной информации вы сможете обнаружить, посмотрев видео в этой статье.
masterabetona.ru
Как бетон набирает прочность и как ускорить твердение
Во время строительства дома приходится пройти этап сооружения железобетонных конструкций. Узнаем все физико-химические процессы, происходящие в бетоне и можно ли на них повлиять.
После завершения монолитных работ наступает достаточно продолжительный этап выдержки и набора железобетонными конструкциями прочности. Мы расскажем, в каком уходе нуждается бетон во время твердения, как его ускорить и какие физико-химические явления сопровождают этот процесс.
Процесс твердения бетона
Химия процесса твердения
Сооружение бетонных конструкций, полностью отвечающих расчётным характеристикам — настоящее искусство, которое невозможно постичь без понимания сложной и непрерывной последовательности преобразований, происходящих в структуре материала. Прообразы строительных вяжущих, отдаленно напоминающих современный цемент, появились ещё во 3–2 тысячелетии до н.э.
Однако состав и соотношение компонентов таких смесей подбирались исключительно экспериментальным путём вплоть до конца XVIII века, когда был запатентован так называемый «романцемент». Это стало первой вехой в научном подходе к развитию строительного бетона.
Химическая природа твердения современного цемента весьма сложна, она включает длинную цепочку перетекающих друг в друга процессов, в ходе которых формируются сначала простейшие химические, а затем всё более прочные физические связи, приводящие к образованию монолитного камнеподобного материала.
Подробно рассматривать эти процессы для человека, неискушённого в химии как науке, нет никакого смысла, гораздо полезнее оценка внешних признаков таких явлений и их практического смысла.
В современном строительстве используется преимущественно портландская цементная смесь, состоящая из обожжённой глины, гипса и известняка, а с точки зрения химии — из оксидов кальция, кремния, алюминия и железа. Первичное сырье проходит термическую обработку и тонкое измельчение, после чего компоненты смешиваются в точно определённой пропорции.
Главная цель обработки в процессе производства — разрушить природные химические и физические связи веществ, которые впоследствии восстанавливаются в присутствии воды. Цемент, в отличие от необработанной глины и извести, твердеет вследствие не высыхания, а гидратации, поэтому его намокание после окончательного отверждения не приводит к размягчению и повышению вязкости.
В отличие от атмосферных вяжущих, быстро отвердевающих на воздухе, цемент твердеет практически весь срок эксплуатации бетонных конструкций. Связано это с тем, что в толще застывшего изделия остаются вещества, не успевшие вступить в реакцию с водой.
В действительности при производстве бетонной смеси воду в нее добавляют в количестве, заведомо недостаточном для реагирования всех частиц минерального вяжущего. Связано это с тем, что повышенное содержание воды в бетоне приводит к его расслоению, значительной усадке при твердении и появлении внутренних напряжений.
Тем не менее, остатки минеральных веществ продолжают реагировать, ведь в толще своей бетон имеет ненулевую влажность. Из-за этого его твердение происходит не мгновенно, а в течение продолжительного времени. Из всего срока твердения можно выделить наиболее интенсивный период, который для бетона на портландцементе составляет 28–30 дней.
Если в течение этого времени бетонное изделие находится в соответствующих условиях, оно принимает 100% расчётной прочности. При этом всего за 6–8 дней твердения прочность бетона достигает 60–70% от марочной, а треть расчётной прочности изделие приобретает уже на 2–3 сутки.
Сезонная специфика
Твердение смесей на цементном вяжущем сопровождается двумя процессами — незначительным увеличением объёма и выделением тепла. Из-за этого протекание реакций отверждения может существенно отличаться в зависимости от внешних условий.
Сначала нужно разобраться с увеличением объёма. Этот процесс имеет определённую практическую пользу: способствует более лёгкому отделению опалубки и предварительно растягивает арматуру, увеличивая качество сцепления и позволяя стали воспринимать растягивающую нагрузку практически сразу после её возникновения, минуя стадию упругой деформации.
Негативные последствия от расширения возникают в ситуациях, когда бетон стеснён формой, например при заливке бетонных стяжек, шпонок в сборно-монолитных конструкциях и производстве изделий в жёсткой несъёмной опалубке. В подобных случаях обязательно требуется устройство сжимаемой оболочки, компенсирующей линейное расширение.
Выделение тепла может иметь как положительный, так и отрицательный эффект. Для начала нужно понимать, что нагрев твердеющей бетонной массы наиболее ярко выражен в первые 50 часов после приготовления смеси. Интенсивность нагрева возрастает соразмерно габаритам изделия, ведь из толщи бетона сложнее отводить тепло. Также нужно учесть, что бетон с высоким содержанием цемента будет нагреваться сильнее низкомарочного.
При низких температурах воздуха способность бетона нагреваться в процессе твердения позволяет относительно легко поддерживать нормальный температурный режим. При том, что в обычных условиях минимальная температурная отметка для проведения бетонных работ составляет +5 °С, заливать изделия в несъёмную опалубку из пенополистирола можно даже при морозе до -3 °С: собственное выделение тепла позволит поддерживать необходимую температуру.
Даже обычные бетонные конструкции можно защищать утепляющими материалами для поддержания нужного температурного режима или обустраивать тепляки, в которых просто сохраняется плюсовая температура. Важно отметить, что после набора бетоном 50–60% прочности мороз не оказывает разрушительного воздействия по той причине, что большинство воды уже успело вступить в реакцию. Однако скорость твердения при этом падает практически до нуля, что нужно учитывать при определении сроков выдержки.
В жаркую погоду естественный нагрев бетонной смеси оказывает негативное влияние. Вода с поверхности испаряется слишком быстро, к тому же нагрев провоцирует линейное расширение, сопровождающееся раскрытием трещин, что в процессе твердения бетона недопустимо.
Поэтому массивные изделия, находящиеся под открытым солнцем, нужно постоянно увлажнять и охлаждать проточной водой хотя бы в первые 7–10 суток после заливки. Остаток срока выдержки бетон может оставаться под укрытием из полиэтиленовой плёнки.
Ускорение схватывания и набора прочности
В зависимости от марки, бетону достаточно 20–30 часов чтобы окончательно принять форму, после чего его можно обильно поливать водой, чтобы сделать процесс набора прочности более интенсивным.
Высокая температура также способствует ускоренному твердению, но только при условии, что нагрев будет однородным по всей толщине отливаемого изделия. Так, на заводах ЖБИ твердение ускоряют, обдавая изделие паром при температуре 70–80 °С, но нужно помнить, что нагрев свыше 90 °С для твердеющего бетона губителен.
Обеспечить максимальную скорость набора прочности можно правильным водоцементным отношением приготовленной смеси, установленным ГОСТ 30515 2013. Также ускорить процесс можно внесением различных добавок: хлорида кальция, сульфата и хлорида натрия, углекислого натрия (соды).
Но нужно помнить, что применение ускорителей схватывания ограничено их предельным содержанием, а также типом бетонной конструкции, маркой бетона и арматуры, типом используемого цемента. Больше ясности в этот вопрос может внести ГОСТ 30459–96.
В заключение следует отметить, что в гражданском строительстве необходимость ускорить твердение бетона возникает крайне редко. Бетон приобретает большую часть марочной прочности достаточно быстро, поэтому в случае заливки перекрытий или армированных поясов продолжать строительные операции можно уже спустя 7–10 дней после выполнения монолитных работ.
Если же речь идёт о фундаменте, то ускорять твердение не имеет практически никакого смысла: основание здания должно пройти усадку в течение года чтобы опорный слой грунта успел стабилизироваться и возможный перекос мог быть устранён корректирующим слоем или в процессе возведения коробки. опубликовано econet.ru
Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.
P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet
econet.ru
Сколько времени бетон набирает прочность
Устройство железобетонного монолитного фундамента требует знания и понимания многих важных моментов.

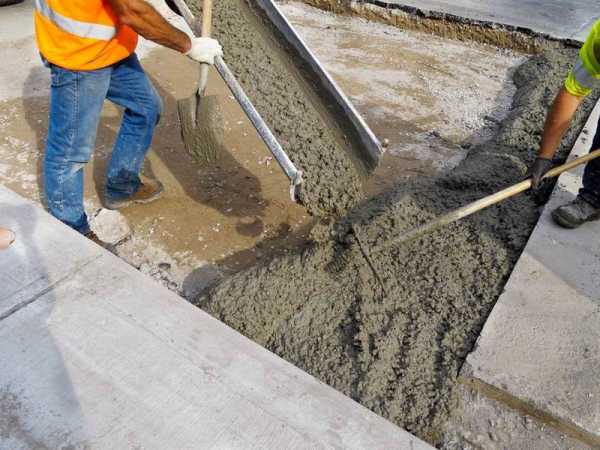

Прежде чем залить смесь в опалубку, непрофессионалу в строительной теме следует подготовиться теоретически.
Имеет немалое значение время разборки опалубки. Как контролировать прочность и когда можно фундамент нагружать?
Сколько ждать набора прочности
Как указано в п.
Как бетон набирает прочность и как эти параметры контролировать
2.5 СНиП 2.03.01-84, для возведения фундаментов следует применять бетон не ниже М-200. Так как БМ-100 используют для устройства подготовки, само тело фундамента чаще всего выполняют из бетона М-200.
На твердость уложенного в опалубку раствора влияют разные факторы, в том числе такие:
- Правильное соотношение ингредиентов;
- Температура воздуха;
- Влажность воздуха;
- Период времени от приготовления смеси до укладки;
- Толщина слоя;
- Соблюдение технологии и пр.
Набор прочности представляет собой химический процесс, требующий оптимальных условий, наиболее важны тепло и влажность. В зависимости от соотношения этих показателей, процесс достижения нормативных прочностных характеристик длится до 28 суток.
Если чрезмерно жарко, то есть температура воздуха выше 25 градусов, то смесь будет растрескиваться, из нее быстро испарится влага, необходимая для нормального течения реакции твердения, а при температурах ниже +5 градусов процессы замедляются, что отрицательно сказывается на времени застывания.
Оптимальная температура +20 градусов по Цельсию. Уже с первых часов прочность смеси начинает увеличиваться: через 2,5 часа смесь схватится, но твердость еще слишком мала, чтобы бетон держал форму. Интенсивнее всего фундамент набирает прочность в первую неделю, достигая 70% от проектной. Застывание, твердение продолжается до 28 суток.
Контроль схватывания бетона
В условиях выполнения бетонных работ строительными предприятиями контроль качества проводится путем испытания образцов бетона следующими методами:

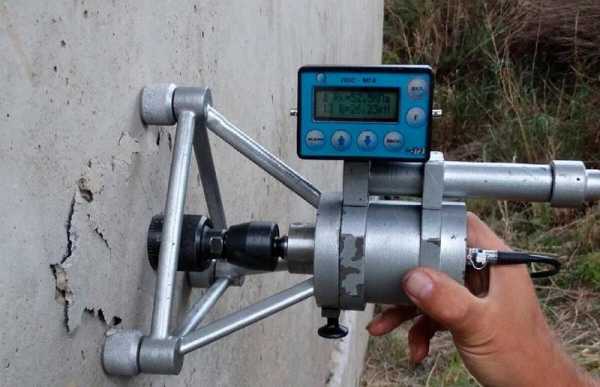

- Сжатием специальным оборудованием;
- Простукиванием массива молотком Кашкарова;
- Ультразвуковыми приборами (неразрушающий метод).
Для испытания на стационарном станке готовят кубики: из одной порции смеси заливают образцы размером 10×10 см в количестве не менее 3-х, маркируя сами образцы, а также фиксируя на них дату и время.
Кубики передают в специальную строительную лабораторию проводить испытания, где на основании нагрузки, при котором кубики разрушились, выполняют расчеты и выводят прочность бетона, учитывая возраст кубиков. Этот метод считается точным.
Простукивание молотком дает приблизительные результаты и относится к неточным методам. Молотки есть разных видов, а прибор конструкции Кашкарова примечателен тем, что сила удара не отражается на итоговых показаниях прочности. Сам молоток весит 400-800 г.
Прочностные показатели определяют по следам, остающемся на бетоне, в соответствии с таблицей, приведенной в нормативной литературе.

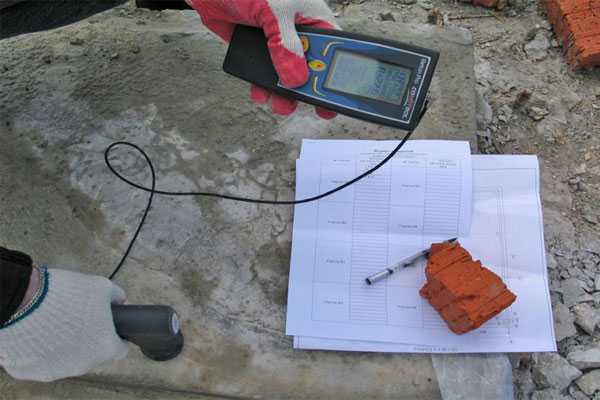

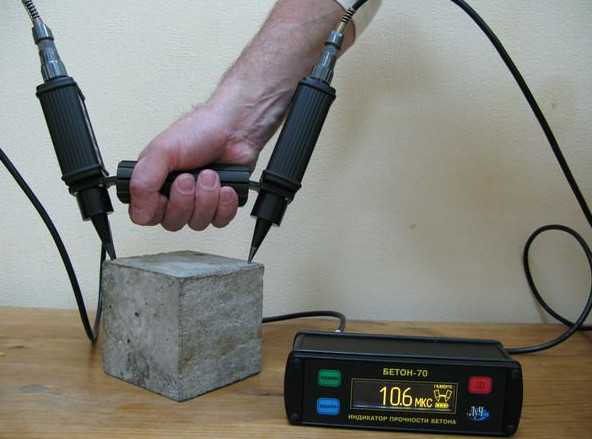

Ультразвуковые приборы основаны на определении скорости прохождения ультразвука через толщу бетона: чем плотнее бетон, тем меньше скорость. Кроме величины прочности, ультразвуковой метод позволяет установить наличие пустот, раковин в массиве фундамента или иного конструктивного элемента.
Специальные методы должны применяться профессионалами с опытом работы в строй. лаборатории, дилетанты не смогут определить точной величины сопротивления материала сжатию, то есть прочности.
В кустарных условиях проверка схватывания производят так: одновременно с укладкой смеси в опалубку заливают отдельно форму произвольного размера ( размером в плане 10×10 см), но желательно одинаковой с основным конструктивом высоты.
На 2 день с одной стороны опалубку нужно снять и посмотреть, держит ли бетон форму, насколько он схватился. При необходимости следует спустя сутки убрать опалубку с другой грани образца и проанализировать динамику схватывания. Один из образцов можно попытаться разбить, чтобы убедиться в его твердости.
Важно понимать, что образец меньших размеры, чем массив фундамента, а в небольшом объеме бетон застывает быстрее. Убедившись, что образец схватился, следует дать массиву дополнительное время 2-5 суток, чтобы получить желаемый результат — крепко затвердевший, схватившийся фундамент.
Когда снимать опалубку
Снятие опалубки можно осуществлять при острой необходимости на 3-5 день, но лучше выдержать 7-14 дней.
Хорошо схватившийся, набравший 30-70% прочности бетон сохраняет форму, не дает сколов разбирая опалубку.
Распалубка допустима в ранние сроки, если щиты, доски нужны для выполнения работ на другой захватке или на следующем объекте.
В приватном строительстве резонно не спешить и дать смеси набрать нужные показатели прочности, для чего потребуется 2 недели.
Через сколько можно нагружать фундамент
Давать нагрузку на фундамент — значит, выполнять следующий этап возведения здания, в случае с фундаментом это устройство стен:
Нагрузка приемлема тогда, когда бетон приобретет 100% проектных прочностных показателей. В этом случае можно не опасаться деформаций, разрушения фундамента, так как конструктив уже в состоянии воспринимать нагрузки от стен, перекрытий, кровли.
Такой срок наступает по прошествии 28-30 дней с момента заливки бетона в опалубку.
Этот срок можно сократить, если применить специальные средства — химические добавки, или же технологические приемы, как прогревание в холодное время года, полив водой или укрытие мокрыми матами летом, когда жара.
Если бетон схватывается в естественных условиях лучше не торопиться и снимать опалубку не раньше, чем через одну-две недели, а возводить стены в возрасте не менее 4 недель.
Рекомендуем посмотреть видео:
В конструкции фундамента ничего сложного нет, но лучше, когда этим занимаются профессионалы, у которых есть и опыт, и технические средства контроля застывания бетона.
Если все-таки заливка опалубки выполняется своими силами, то распалубку лучше сделать спустя 7-14 дней, а подвергать нагрузке — не раньше, чем через 28 дней с даты заливки.
stroyvolga.ru
Твердение и набор прочности бетона
Содержание статьи:
.
Схватывание и твердение
Прочность бетона считается его основным свойством и отражает качество монолитной конструкции, так как напрямую связана со структурой бетонного камня. Твердение бетона – сложный физико-химический процесс, при котором взаимодействуют цемент и вода. В результате гидратации цемента образуются новые соединения, и формируется бетонный камень.
При твердении бетон набирает прочность, но происходит это не одномоментно, а в течение длительного периода времени. Набор прочности бетона происходит постепенно – в течение многих месяцев.
Набор прочности условно делят на два этапа:
1. Стадия первая — схватывание бетона
Схватывание происходит в первые сутки с момента приготовления бетонной смеси. Время схватывания бетонной смеси напрямую зависит от температуры окружающего воздуха. При температуре 20 °С процесс схватывания занимает всего 1 час: цемент начинает схватываться примерно через 2 часа с момента затворения цементного раствора, а окончание схватывания происходит примерно через 3 часа. С понижением температуры начало этой стадии отодвигается, а длительность значительно увеличивается. Так, при температуре воздуха около 0 °С период схватывания бетона начинается через 6-10 часов после затворения бетонной смеси и растягивается до 15-20 часов. При повышенных температурах период схватывания бетонной смеси сокращается и может достигать 10-20 минут.
В течение периода схватывания бетонная смесь остается подвижной и на неё можно воздействовать. Благодаря механизму тиксотропии (уменьшение вязкости субстанции при механическом воздействии) при перемешивании несхватившегося до конца бетона, он остается в стадии схватывания, а не переходит в стадию твердения. Именно это свойство бетонной смеси используют при её доставке на бетоносмесителях: смесь постоянно перемешивается в миксере, чтобы сохранить её основные свойства. Во вращающемся миксере автобетоновоза бетон не твердеет в течение длительного времени, но при этом с ним происходят необратимые последствия (говорят бетон «сваривается»), что в дальнейшем значительно снижает его качества. Особенно быстро бетонная смесь сваривается летом.
2. Стадия вторая — твердение бетона
Твердение бетона наступает сразу после схватывания цемента. Процесс твердения и набор прочности продолжается в течение нескольких лет. При этом марка бетона определяется в возрасте 28 суток. Процесс набора прочности и график набора прочности описаны ниже.
.
Как и сколько бетон твердеет и набирает прочность
Класс бетона по прочности оценивают в возрасте 28 суток. Для испытаний берут образцы в форме стандартного куба со стороной 15 см, испытуемый образец при этом выдерживают при температуре 20±3°С и относительной влажности воздуха 95±5%. Эти параметры хранения бетонной смеси и есть нормальные условия твердения бетона, а сама камера для хранения испытуемых образцов называется камерой нормального хранения (НХ).
При отклонении температуры твердения в большую сторону от «нормальной» получают твердение бетона при повышенной температуре, а при отклонении в меньшую – твердение при пониженной температуре.
В таблице приведена информация о наборе прочности бетона марок М200 — М300 на портландцементе М-400, М-500 в первые 28 суток в зависимости от среднесуточной температуры:

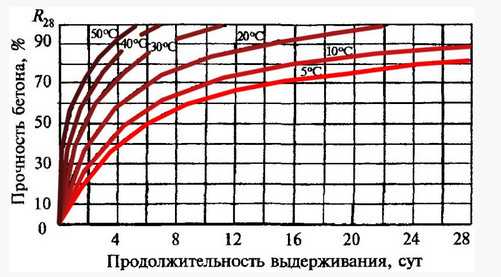

График набора прочности при различных температурах твердения приведен ниже (за 100% берется набор марочной прочности в первые 28 суток):
Для справки: данными вышеприведенной таблицы и графика можно воспользоваться для определения срока распалубки монолитной железобетонной конструкции, который в соответствии с нормативными документами наступает с того момента, когда бетонная смесь наберет 50-80% от своей марочной прочности (подробнее в статьях «Когда снимать опалубку» и «Уход за бетоном»).
Для твердения бетона характерны следующие особенности:
- чем ниже температура окружающего воздуха, тем медленнее происходит твердение и нарастает прочность;
- при температуре ниже 0°С вода, необходимая для гидратации цемента, замерзает и твердение прекращается. При последующем повышении температуры твердение и набор прочности возобновляются;
- при прочих равных условиях во влажной среде к определенному сроку бетон приобретает прочность выше, чем при твердении на воздухе;
- в сухих условиях дальнейшее твердение замедляется и практически прекращается, из-за отсутствия влаги, необходимой для гидратации цемента;
- при повышении температуры до 70-90° С и максимальной влажности скорость нарастания прочности значительно увеличивается. Именно такие условия создают при пропаривании бетона паром высокого давления в автоклавах.
Заметим, что скорость набора прочности бетона – величина непостоянная. Твердение имеет наибольшую интенсивность в первые 7 суток с момента заливки бетонной смеси. При нормальных условиях твердения через 7—14 дней бетон набирает 60—70% от своей 28-дневной прочности. В дальнейшем набор прочности не прекращается, но происходит гораздо медленнее, а к трехлетнему возрасту прочность бетона может достигать 200-250% от величины, определенной в возрасте 28 суток.
.
От чего зависит набор прочности и твердение
На набор прочности бетона влияют множество факторов, среди них можно выделить следующие:
- тип цемента, используемого при производстве бетонной смеси;
- температура, при которой происходит твердение бетона;
- водоцеметное отношение;
- степень уплотнения бетонной смеси.
Влияние каждого из вышеперечисленных факторов на твердение и набор прочности приведено ниже в виде таблицы и графиков.
Зависимость от типа цемента и температуры твердения:
Ниже приведены данные по набору тяжелым бетоном относительной прочности в зависимости от вышеуказанных двух параметров (типа цемента и температуры твердения).
Время твердения, | Тип цемента | Относительная | |||
30 оС | 20 оС | 10 оС | 5 оС | ||
1 | Б | 0,45 | 0,42 | 0,26 | 0,16 |
Н | 0,37 | 0,34 | 0,21 | 0,12 | |
М | 0,23 | 0,19 | 0,11 | 0,06 | |
2 | Б | 0,58 | 0,58 | 0,37 | 0,22 |
Н | 0,52 | 0,5 | 0,32 | 0,19 | |
М | 0,38 | 0,34 | 0,21 | 0,12 | |
3 | Б | 0,65 | 0,66 | 0,43 | 0,26 |
Н | 0,6 | 0,6 | 0,38 | 0,23 | |
М | 0,47 | 0,45 | 0,28 | 0,17 | |
7 | Б | 0,78 | 0,82 | 0,54 | 0,33 |
Н | 0,75 | 0,78 | 0,51 | 0,31 | |
М | 0,67 | 0,68 | 0,44 | 0,27 | |
14 | Б | 0,87 | 0,92 | 0,61 | 0,38 |
Н | 0,85 | 0,9 | 0,6 | 0,37 | |
М | 0,81 | 0,85 | 0,56 | 0,34 | |
28 | Б | 0,93 | 1,0 | 0,71 | 0,45 |
Н | 0,93 | 1,0 | 0,7 | 0,43 | |
М | 0,93 | 1,0 | 0,67 | 0,41 | |
56 | Б | 0,98 | 1,06 | 0,8 | 0,51 |
Н | 1,0 | 1,08 | 0,79 | 0,49 | |
М | 1,0 | 1,12 | 0,76 | 0,47 | |
М – медленнотвердеющий портландцемент;
Н – нормальнотвердеющий портландцемент;
Б – быстротвердеющий портландцемент.
Промежуточные значения – определяются интерполяцией;
1 (единица) относительной прочности – прочность бетона через 28 суток при температуре твердения 20 оС. При включении в состав бетонной смеси добавок, способных повлиять на динамику процесса твердения, – скорость набора прочности изменяется.

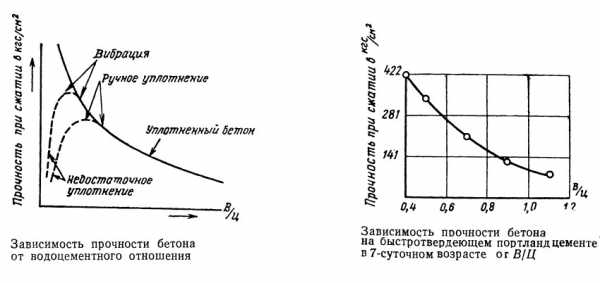

Зависимость прочности бетона от уплотнения и водоцеметного отношения:
podomostroim.ru
Бетон прочность набирает
Как бетон набирает прочность и как эти параметры контролировать
В этой статье мы расскажем о том, сколько времени бетон набирает прочность и о том, какие способы контроля этого параметра доступны сегодня.
Тема статьи неслучайна, так как большая часть строительных объектов из года в год возводится с применением бетона. Популярность этого материала не снижается, а напротив увеличивается, несмотря на повсеместное внедрение альтернативных технологий в строительстве объектов различного назначения.
Структура материала после достижения требуемой твердости
Именно поэтому так актуален вопрос, через какое время бетон набирает прочность и как это влияет на сроки проведения строительных работ?
Средние темпы набора прочности
Армирование цементно-песчаной стяжки
Перед тем как ответить на вопрос, когда бетон набирает 70 прочности, разберёмся с тем, что означает число 70. По сути, это процентное обозначение марочных параметров. При достижении этого параметра, конструкции и сооружения условно соответствуют требованиям ГОСТа.
Не секрет, что в соответствии с присвоенной маркой бетона определяется не только цена, но и максимальная нагрузка из расчета кгс/см², которая может быть оказана на ЖБИ без ущерба для целостности изделия. Именно поэтому, все промышленные ЖБИ производятся с отпускной прочностью 70% от марочной нормы в летний период и 90% — в зимний период.
Так как все промышленно произведённые ЖБИ по умолчанию соответствуют требованиям ГОСТа, строительные организации могут применять его по назначению сразу же после получения заказанного изделия.
В отличие от строительных организаций, которые заказывают ЖБИ с завода, частные пользователи раствора при заливке опалубки должны иметь четкое представление о том, за какое время бетон набирает прочность.
На фото — работа с бетоном в холодное время года
В среднем, марочный контроль технологи проводят через 28 дней по окончании заливки раствора в опалубку. Можно предположить, что это и есть усреднённый временной показатель, необходимый для набора оптимальных параметров твердости.
При теплой погоде в течение первой недели после укладки происходит интенсивный набор прочности материалом вплоть до условных 70% от марочной нормы. В ходе этого процесса происходит взаимодействие цементных зерен и жидкой среды вплоть до образования гидросиликатов калия.
Важно: Процесс твердения может продолжаться и после набора условных 70% от марочной нормы. К примеру, некоторые ЖБИ с первоначальной маркой бетона М 200, по прошествии нескольких лет, приобретают прочность, соответствующую материалам с маркой М 400.
Время снимать опалубку
Опалубка под строительство фундамента
Теперь, когда мы определились с тем, сколько дней набирает прочность бетон, определимся с тем, когда можно приступить к демонтажу опалубки.
- Если бетонный фундамент залит своими руками, но с учетом технологических требований и рекомендаций, то приступать к демонтажу опалубки можно уже через трое суток. За это время будут достигнуты оптимальные параметры твердости, при которых возможна резка железобетона алмазными кругами. Но, несмотря на это, нагружать конструкцию можно не раньше, чем через неделю.
- Если заливка конструкций и сооружений осуществляется в зимнее время, рост прочности существенно замедляется. Поэтому опалубка может быть снята не ранее, чем через неделю. Нагружать конструкции такого типа и проводить алмазное бурение отверстий в бетоне можно не раньше, чем через 2 недели.
Важно: Заливка опалубки в зимнее время должна осуществляться с применением специальных укрывных материалов, так как не укрытый раствор промёрзнет и вообще не наберет требуемую прочность.
Надо понимать, что эта инструкция важна, так как, если произвести демонтаж раньше времени, велика вероятность появления трещин в толще готовой конструкции. Но надо учитывать то, что передерживать опалубку также нежелательно, поскольку она препятствует свободному доступу воздуха, вследствие чего бетон просыхает неравномерно.
Темпы схватывания и способы контроля данных параметров

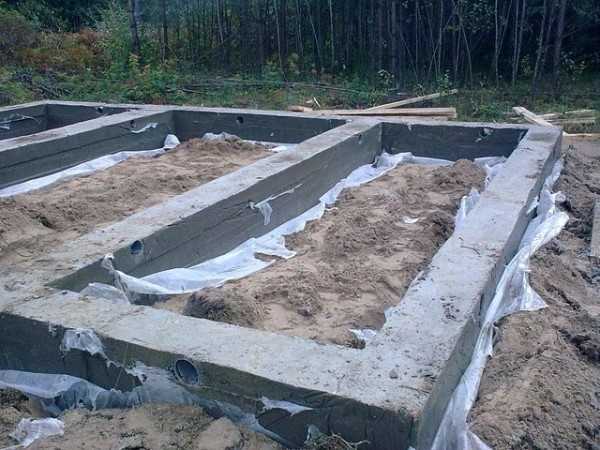

На фото — фундамент после своевременного демонтажа опалубки
Возвращаясь к тому, за сколько бетон набирает прочность, рассмотрим темпы поэтапного твердения:
- За первые трое суток после укладки при нормальных температурных условиях материал набирает около 30% от марочной прочности.
- По прошествии 7-14 суток после укладки при нормальных температурных условиях материал набирает свыше 60% от марочной нормы.
- За 28 суток по окончании укладки бетон способен набрать 100% от марочной нормы.
- В течение 90 суток после укладки материал способен набрать до 120% от марочной нормы.
- Дальнейшее твердение и упрочнение конструкций при доступе влаги также происходит, но интенсивность процесса на порядок ниже.
Сильнее всего темпы твердения цементосодержащих растворов тормозит снижение температуры. В результате похолодания, частицы цемента менее активно взаимодействуют с водой. В итоге химические реакции протекают крайне медленно.
Снижение температуры до минусовых значений вообще останавливают процесс твердения. При последующем повышении температуры окружающей среды материал будет твердеть, но на марочный набор прочности в этом случае рассчитывать не приходится.
На фото — результат пересыхания раствора в процессе схватывания
В то же время, повышение температуры в толще материала позволяет резко ускорить темпы твердения. Но, повышая температуру, следует проследить за тем, чтобы раствор в опалубке не высох раньше положенного времени.
Так, например, при нагреве бетона водяным паром до температуры 80°С, для набора 70% от марочной прочности потребуется не менее 16 часов. Таким образом, выполняется промышленная пропарка при изготовлении свай и ряда других железобетонных изделий.
Важно: Нельзя нагревать бетон больше 90 °С, так как при температуре закипания воды химическая реакция, при которой твердение цементосодержащего раствора становится невозможным.
Еще один момент, на который следует обратить особое внимание — твердение цементосодержащего раствора является экзотермическим процессом, при протекании, которого бетон выделяет тепло. В итоге, увеличивая температуру для более интенсивного набора прочности, вы рискуете пересушить бетон, так как к температуре разогрева добавится тепло высвобожденное в ходе экзотермического процесса.
Вывод
Теперь вы знаете о том, сколько набирает прочность бетон и какие факторы определяют интенсивность протекания этого процесса. В результате, вы сможете проследить за тем, чтобы твердение бетонных конструкций осуществлялось в рамках технологических рекомендаций.
Больше полезной и познавательной информации вы сможете обнаружить, посмотрев видео в этой статье.
загрузка…
masterabetona.ru
Как бетон набирает прочность и как эти параметры контролировать
В этой статье мы расскажем о том, сколько времени бетон набирает прочность и о том, какие способы контроля этого параметра доступны сегодня.
Тема статьи неслучайна, так как большая часть строительных объектов из года в год возводится с применением бетона. Популярность этого материала не снижается, а напротив увеличивается, несмотря на повсеместное внедрение альтернативных технологий в строительстве объектов различного назначения.
Структура материала после достижения требуемой твердости
Именно поэтому так актуален вопрос, через какое время бетон набирает прочность и как это влияет на сроки проведения строительных работ?
Средние темпы набора прочности
Армирование цементно-песчаной стяжки
Перед тем как ответить на вопрос, когда бетон набирает 70 прочности, разберёмся с тем, что означает число 70. По сути, это процентное обозначение марочных параметров. При достижении этого параметра, конструкции и сооружения условно соответствуют требованиям ГОСТа.
Не секрет, что в соответствии с присвоенной маркой бетона определяется не только цена, но и максимальная нагрузка из расчета кгс/см², которая может быть оказана на ЖБИ без ущерба для целостности изделия. Именно поэтому, все промышленные ЖБИ производятся с отпускной прочностью 70% от марочной нормы в летний период и 90% — в зимний период.
Так как все промышленно произведённые ЖБИ по умолчанию соответствуют требованиям ГОСТа, строительные организации могут применять его по назначению сразу же после получения заказанного изделия.
В отличие от строительных организаций, которые заказывают ЖБИ с завода, частные пользователи раствора при заливке опалубки должны иметь четкое представление о том, за какое время бетон набирает прочность.
На фото — работа с бетоном в холодное время года
В среднем, марочный контроль технологи проводят через 28 дней по окончании заливки раствора в опалубку. Можно предположить, что это и есть усреднённый временной показатель, необходимый для набора оптимальных параметров твердости.
При теплой погоде в течение первой недели после укладки происходит интенсивный набор прочности материалом вплоть до условных 70% от марочной нормы. В ходе этого процесса происходит взаимодействие цементных зерен и жидкой среды вплоть до образования гидросиликатов калия.
Важно: Процесс твердения может продолжаться и после набора условных 70% от марочной нормы. К примеру, некоторые ЖБИ с первоначальной маркой бетона М 200, по прошествии нескольких лет, приобретают прочность, соответствующую материалам с маркой М 400.
Время снимать опалубку
Опалубка под строительство фундамента
Теперь, когда мы определились с тем, сколько дней набирает прочность бетон, определимся с тем, когда можно приступить к демонтажу опалубки.
- Если бетонный фундамент залит своими руками, но с учетом технологических требований и рекомендаций, то приступать к демонтажу опалубки можно уже через трое суток. За это время будут достигнуты оптимальные параметры твердости, при которых возможна резка железобетона алмазными кругами. Но, несмотря на это, нагружать конструкцию можно не раньше, чем через неделю.
- Если заливка конструкций и сооружений осуществляется в зимнее время, рост прочности существенно замедляется. Поэтому опалубка может быть снята не ранее, чем через неделю. Нагружать конструкции такого типа и проводить алмазное бурение отверстий в бетоне можно не раньше, чем через 2 недели.
Важно: Заливка опалубки в зимнее время должна осуществляться с применением специальных укрывных материалов, так как не укрытый раствор промёрзнет и вообще не наберет требуемую прочность.
Надо понимать, что эта инструкция важна, так как, если произвести демонтаж раньше времени, велика вероятность появления трещин в толще готовой конструкции. Но надо учитывать то, что передерживать опалубку также нежелательно, поскольку она препятствует свободному доступу воздуха, вследствие чего бетон просыхает неравномерно.
Темпы схватывания и способы контроля данных параметров
На фото — фундамент после своевременного демонтажа опалубки
Возвращаясь к тому, за сколько бетон набирает прочность, рассмотрим темпы поэтапного твердения:
- За первые трое суток после укладки при нормальных температурных условиях материал набирает около 30% от марочной прочности.
- По прошествии 7-14 суток после укладки при нормальных температурных условиях материал набирает свыше 60% от марочной нормы.
- За 28 суток по окончании укладки бетон способен набрать 100% от марочной нормы.
- В течение 90 суток после укладки материал способен набрать до 120% от марочной нормы.
- Дальнейшее твердение и упрочнение конструкций при доступе влаги также происходит, но интенсивность процесса на порядок ниже.
Сильнее всего темпы твердения цементосодержащих растворов тормозит снижение температуры. В результате похолодания, частицы цемента менее активно взаимодействуют с водой. В итоге химические реакции протекают крайне медленно.
Снижение температуры до минусовых значений вообще останавливают процесс твердения. При последующем повышении температуры окружающей среды материал будет твердеть, но на марочный набор прочности в этом случае рассчитывать не приходится.
На фото — результат пересыхания раствора в процессе схватывания
В то же время, повышение температуры в толще материала позволяет резко ускорить темпы твердения. Но, повышая температуру, следует проследить за тем, чтобы раствор в опалубке не высох раньше положенного времени.
Так, например, при нагреве бетона водяным паром до температуры 80°С, для набора 70% от марочной прочности потребуется не менее 16 часов. Таким образом, выполняется промышленная пропарка при изготовлении свай и ряда других железобетонных изделий.
Важно: Нельзя нагревать бетон больше 90 °С, так как при температуре закипания воды химическая реакция, при которой твердение цементосодержащего раствора становится невозможным.
Еще один момент, на который следует обратить особое внимание — твердение цементосодержащего раствора является экзотермическим процессом, при протекании, которого бетон выделяет тепло. В итоге, увеличивая температуру для более интенсивного набора прочности, вы рискуете пересушить бетон, так как к температуре разогрева добавится тепло высвобожденное в ходе экзотермического процесса.
Вывод
Теперь вы знаете о том, сколько набирает прочность бетон и какие факторы определяют интенсивность протекания этого процесса. В результате, вы сможете проследить за тем, чтобы твердение бетонных конструкций осуществлялось в рамках технологических рекомендаций.
Больше полезной и познавательной информации вы сможете обнаружить, посмотрев видео в этой статье.
rusbetonplus.ru
Строительный миф №2. Нужно ли после заливки бетона ждать 28 суток?
Вопрос: сколько нужно ждать, пока произойдет затвердения бетона? Как и за какое время бетон набирает прочность? Действительно ли нужно ждать 28 суток после того, как залит бетон? Когда можно нагружать бетонные конструкции?
Каждому застройщику или строителю выгоднее построить конструкцию, здание или сооружение за кратчайшие сроки. Но бытует целый ряд мнений о том, что необходимо после выполнения работ по бетонированию конструкций ждать пока конструкция «затвердеет», чтоб потом приступить к следующему этапу строительства.
Как и за какое время бетон набирает прочность?
Нужно ли после заливки бетона ожидать 28 суток?
Для правильного вывода необходимо проанализировать нормативные документы и определить режим, этапы и сроки строительства.
При выполнении бетонных работ сталкиваются с двумя актуальными вопросами:
- Через какое время можно снимать опалубку?
- Через какое время можно нагружать железобетонный элемент или конструкцию?
Рассмотрим последовательно эти вопросы.
Для сборных железобетонных изделий очень важно определить отпускную прочность.
Отпускная прочность – это набранная прочность бетона, устанавливаемая нормативами, при которой железобетонное изделие возможно поставлять с завода на строительную площадку.
Величина отпускной прочности устанавливается согласно ГОСТов или других нормативных документов в зависимости от:
- вида и размера конструкции;
- состава бетона;
- условий твердения;
- температуры окружающей среды и климатических условий региона;
- сроком и величины загрузки;
- условия транспортировки.
Ниже, в таблице 1 приводятся в зависимости от вида и класса бетона, усредненные значения отпускной прочности в процентах от проектной.
Таблица 1
| Вид бетона | Отпускная прочность (% от проектного класса бетона) |
| Тяжелый бетон и бетон на пористом заполнителе с классом С10 и выше | 50 % |
| Тяжелый бетон класса С7,5 и ниже | 70 % |
| Бетон на пористом заполнителе, класс С7,5 и ниже | 80 % |
| Бетон всех видов и классов при автоклавном твердении | 100 % |
Итак, отпускная прочность сборных железобетонных изделий в зависимости от целого ряда факторов составляет 50÷100% от проектной. Вывод №1: при достижении отпускной прочности можно уже производить монтаж и затем нагружать железобетонные конструкции, с расчетом на то, что полное нагружение (100%) наступит не позже 28 суток от момента изготовления изделий. Более конкретный порядок и сроки нагружения сборных конструкций оговаривается в ППР (проект производства работ).
Также в строительстве существует такое понятие, как распалубочная прочность.
Распалубочная прочность – это минимальная набранная прочность бетона, при которой возможно извлечь опалубку, не повреждая бетон. Для сборных железобетонных изделий опалубочная прочность должна быть достаточная для безопасной транспортировки. Условия и скорость набора прочности для каждого изделия или конструкции определяются предприятием-изготовителем.
В условиях стройплощадки, при изготовлении монолитных конструкций распалубку, как правило выполняют непосредственно перед началом загружения конструкции.
СНиП 3.03.01-87 устанавливает следующие условия распалубки железобетонных конструкций ( смотри таблицу 2).
Таблица 2
| Параметр | Распалубочная прочность (% от нормативной, на 28 сут) |
| Прочность бетона (в момент распалубки конструкций), не ниже: | |
| — теплоизоляционного | 0,5 МПа |
| — конструкционно-теплоизоляционного | 1,5 МПа |
| — армированного | 3,5 МПа, но не менее 50 % проектной прочности |
| — предварительно напряженного | 14,0 МПа, но не менее 70 % проектной прочности |
| Распалубка железобетонных конструкций с последующей обработкой бетона (п. 2.34) | 70 % от проектной прочности |
Российский нормативный документ ТР 80-98 «Технические рекомендации по технологии бетонирования безобогревным способом монолитных конструкций с применением термоса и ускоренного термоса» приводит следующие разрешения по распалубки и нагрузки конструкций, таблица 3.
Необходимая прочность бетона для распалубки и нагрузки конструкции:
Таблица 3
| Строительные конструкции | Фактическая нагрузка, % от нормативной | |
| свыше 70% | 70% и менее | |
| прочность бетона, % от проектной | ||
| Боковые щиты опалубки на фундаменте и колоннах, стенах, ригелей и балок допускается при нормальных условиях твердения | Снимать через 6 — 72 ч | |
| Несущие щиты опалубки | 100 | См. ниже |
| Длина пролета несущих железобетонных плит до 3 м | 100 | 70 |
| Длина пролета несущих железобетонных плит (кроме плит) до 6 м | 100 | 70 |
| Колонны, несущие конструкции (балки, ригели, плиты) пролетом 6 м и более | 100 | 80 |
| Конструкции с напрягаемой арматурой | 100 | 80 |
Примечания:
- Следует твердо помнить, что полностью на 100 % загружать конструкцию можно только, когда бетон наберет свою полную проектную прочность.
- Снимать боковые щиты ненесущей части опалубки можно при условии, когда разность температур между бетоном и наружным воздухом соответствует следующему условию:
- Dt = 20 °С для конструкций с Мп = 2 – 5;
- Dt = 30 °С для конструкций с Мп больше 5, где Мп — модуль поверхности конструкции (отношение суммы площадей охлаждаемых поверхностей конструкций в м2 к ее объему в м3), м-1 .
Дальнейшие мероприятия по выполнению опалубочных работ и движение работников по железобетонным конструкциям допускается, когда прочность бетона составляет 1,5 МПа и более. (СНиП 3.03.01-87, п. 2.17). Также, в этом нормативном документе есть указание (п.2.110), что при использовании промежуточных опор (подпорок) для перекрытия пролетов, при частичной или последовательной снятии опалубки, допустимая распалубочная прочность может быть понижена, а это означает большую оборачиваемость опалубки и уменьшения сроков строительства. Более конкретные мероприятия по раннем снятие опалубки должно определятся исходя из конкретных условий строительства и освещаться в ППР.
Некоторые литературные источники указывают следующие значения для распалубки железобетонных конструкций, табл. 4:
Таблица 4
| Конструкция | Минимальная распалубочная прочность (% от нормативной, на 28 сут) |
| Железобетонные плиты и своды с длиной пролета до 2 м | 50% |
| Железобетонные балки с длиной пролета до 8 м | 70% |
| Все несущие железобетонные конструкции с длиной пролета более 8 м | 100% |
| Железобетонные конструкции с жесткой арматурой (колоны, армированные сварными несущими двутавровыми балками) | 25% |
Вывод №2: исходя из всего выше приведенного и анализируя все таблицы по распалубочной прочности бетона и его нагружении, распалубочная прочность находится в пределах 50…80% от проектной. Тогда:
- распалубку конструкции допускается проводить, когда фактическая прочность бетона достигнет 70% от проектной, и в этом случае можно постепенно загружать дальше;
- распалубку конструкции допускается проводить, при фактической прочности 50% от проектной, только необходимо установить дополнительные опоры для страховки и исключения прогибов. В этом случае также можно постепенно нагружать конструкцию (ставить опалубку, кладку, и т.д.).
Через сколько времени бетон может набрать распалубочную прочность, при которой можно еще и нагружать конструкцию?
Как уже выше вспоминалось, при разных условиях (температура, влажность, атмосферные осадки и т.д.) разный бетон набирают прочность по разному. На рис. 2 приведен график скорости набора прочности в зависимости от температуры ТВО (тепло влажностной обработки).
Из графика видно, что в лабораторных условиях при постоянной температуре 60°С среднюю распалубочную прочность бетон (70%) приобретает через 32 часа (1,3 сут), а при температуре 30°С – приобретает примерно за 4 сут.
Так как на строительных объектах, в течении суток температура окружающего воздуха колеблется, то берут во внимание среднесуточную температуру, которая летом составляет 18…28°С, а осенью достигает и 5…10°С. При таких температурах бетон будет набирать прочность намного медленнее.
Рис. 1. График скорости набора прочности бетона в зависимости от температуры ТВО (тепло влажностной обработки) [1]
На предприятиях по изготовлению бетона и конструкций из него, должны быть графики набора прочности бетона определенного состава. Для примерного определения прочности конкретного бетона, можно воспользоваться графиками набора прочности в зависимости от вида цемента, температуры и класса бетона (рис. 2) из нормативных документов [2, 3].
Ниже приведен рост прочности бетона в зависимости от температуры окружающего воздуха или ТВО, (в % от R28):
а) класс С15–С25 на основе портландцемента марки М400
б) класс С30 на основе портландцемента марки М500
в) класс С15–С25 на основе шлакопортландцемента марки М400
г) класс С40 на основе портландцемента марки М600
д) быстротвердеющий высокоактивный портландцемент (БТЦ)
Графики набора прочности (табл. 5-9)
Набор прочности бетона класса С15 – С25 на портландцементе марки М400 (% от R28):
Таблица 5
| Возраст бетона, сут. | Температура бетона, °С | ||||||||
| -3 | 0 | 5 | 10 | 20 | 30 | 40 | 50 | 60 | |
| 1/2 | — | 1 | 4 | 5 | 12 | 17 | 28 | 38 | 50 |
| 1 | 3 | 5 | 9 | 12 | 23 | 35 | 45 | 55 | 63 |
| 2 | 6 | 12 | 19 | 25 | 40 | 55 | 65 | 75 | 80 |
| 3 | 8 | 18 | 27 | 37 | 50 | 65 | 77 | 85 | — |
| 5 | 12 | 28 | 38 | 50 | 65 | 78 | 90 | — | — |
| 7 | 15 | 35 | 48 | 58 | 75 | 87 | 98 | — | — |
| 14 | 20 | 50 | 62 | 72 | 87 | 100 | — | — | — |
| 28 | 25 | 65 | 77 | 85 | 100 | — | — | — | — |
Набор прочности бетона класса С30 на портландцементе марки М500 (% от R28):
Таблица 6
| Возраст бетона, сут. | Температура бетона, °С | ||||||||
| -3 | 0 | 5 | 10 | 20 | 30 | 40 | 50 | 60 | |
| 1 | — | 8 | 12 | 18 | 28 | 40 | 55 | 65 | 70 |
| 2 | — | 16 | 22 | 32 | 50 | 63 | 75 | 85 | 90 |
| 3 | 10 | 22 | 32 | 45 | 60 | 74 | 85 | 92 | 98 |
| 5 | 16 | 32 | 45 | 58 | 74 | 85 | 96 | — | — |
| 7 | 19 | 40 | 55 | 66 | 82 | 92 | 100 | — | — |
| 14 | 25 | 57 | 70 | 80 | 92 | 100 | — | — | — |
| 28 | 30 | 70 | 90 | 90 | 100 | — | — | — | — |
Набор прочности бетона класса С15 – С25 на шлакопортландцементе марки М400 (% от R28):
Таблица 7
| Возраст бетона, сут. | Температура бетона, °С | ||||||||
| -3 | 0 | 5 | 10 | 20 | 30 | 40 | 50 | 60 | |
| 1/2 | — | — | 2 | 4 | 7 | 20 | 25 | 32 | 42 |
| 1 | — | 3 | 6 | 10 | 16 | 30 | 40 | 50 | 65 |
| 2 | 3 | 8 | 12 | 18 | 30 | 40 | 60 | 75 | 90 |
| 3 | 5 | 13 | 18 | 25 | 40 | 55 | 70 | 90 | — |
| 5 | 8 | 20 | 27 | 35 | 55 | 65 | 85 | — | — |
| 7 | 10 | 25 | 34 | 43 | 65 | 70 | 92 | — | — |
| 14 | 12 | 35 | 50 | 60 | 80 | 96 | 100 | — | — |
| 28 | 15 | 15 | 65 | 80 | 100 | — | — | — | — |
Набор прочности бетона класса С40 на портландцементе марки М600 (% от R28):
Таблица 8
| Возраст бетона, сут | Температура бетона, °С | |||||
| 0 | 5 | 10 | 20 | 30 | 40 | |
| 1 | 8 | 13 | 21 | 32 | 45 | 59 |
| 2 | 17 | 25 | 36 | 52 | 65 | 75 |
| 3 | 23 | 35 | 46 | 62 | 74 | 83 |
| 7 | 42 | 57 | 68 | 83 | 90 | 98 |
| 14 | 58 | 73 | 82 | 94 | 100 | — |
| 28 | 71 | 83 | 92 | 100 | — | — |
Набор прочности бетона с применением противоморозных добавок:
Таблица 9
| Противоморозная добавка | Вид вяжущего | Температура твердения бетона, °С | Прочность бетона, % от R28 при твердении на морозе через число суток | |||
| 7 | 14 | 28 | 90 | |||
| 1) Нитрит натрия (в водном растворе), NaNO2 | портландцемент | -5 | 25 | 40 | 60 | 100 |
| -10 | 15 | 25 | 35 | 70 | ||
| -15 | 5 | 10 | 20 | 50 | ||
| 2) Нитрит натрия кристаллический, NaNO2 | портландцемент | -5 | 25 | 40 | 60 | 100 |
| -10 | 15 | 25 | 35 | 70 | ||
| -15 | 5 | 10 | 20 | 50 | ||
| 3) Нитродап | шлакопортландцемент | -5 | 15 | 25 | 45 | 90 |
| -10 | 10 | 15 | 25 | 60 | ||
| -15 | — | 5 | 15 | 40 |
Вывод №3: из графиков и таблиц видно, что бетон на основе портландцемента при среднесуточной температуре 10 и выше набирает 50% прочности от проектной за 5…7 суток, а бетон на шлакопортландцементе набирает при тех же самых условиях – за 14 и более суток. Зимой при отрицательных температурах с применением даже противоморозных добавок (табл.9) бетон набирает проектную прочность за 90 суток и больше. Для ускорения времени набора требуемой прочности при зимнем бетонировании необходимо использовать электропрогрев.
Для быстрого набора прочности, согласно СНиП 3.03.01-87 «Несущие и ограждающие конструкции. 2. Бетонные работы» (п. 2.15) за бетоном нужен соответствующий уход. Уход за бетоном начинается сразу после укладки его в опалубку и продолжают до момента распалубки. Бетон следует хранить от прямого попадания солнечных лучей и атмосферных осадков, ветра, а также создать тепловлажностные условия для его твердения (накрыть пленкой). Рекомендуется бетон изготовленный на портландцементе в течении 7 суток поливать водой, а на основе малоактивных и шлакопортландцементах поливать не менее 14 суток. При температуре воздуха 15°С рекомендуется поливать бетон через 3 часа в течении первых 3 суток. При средней температуре воздуха от +5 до 0°С полив и смачивания бетона не осуществляется. Полная нагрузка (расчетная) железобетонных конструкций допускается только после того, как бетон будет иметь проектную прочность.
Рекомендации по выполнению фундаментов
Отдельно хотелось заострить внимание на фундаменте, так как есть некоторые особенности его работы:
- Наилучшее время для строительства фундамента является лето (хороший температурный режим).
- Нежелательно, подвергать фундамент длительному простою, т.к. замокание котлована, морозное пучение, попеременное замораживание и оттаивание грунтов основания приводит к его разрушению.
- Выше перечисленные факторы приводят к неравномерной усадке фундамента.
- Если все-таки есть необходимость оставить фундамент зимовать, необходимо его «законсервировать» — закрыть и защитить от атмосферных осадков, исключить замокания и затопление грунта вблизи фундамента (примерно 0,4…0,5 м).
- Так как бетон при благоприятных условиях набирает 50…80% от проектной прочности за 7…14 дней, тогда допускается нагружать фундамент через 7…14 суток, с учетом, что полное нагружение (100%) наступит только после 28 суток с момента заливки фундамента.
- При использовании ускорителей твердения при нормальной температуре возможно уже нагружать фундамент и через 5 дней.
- Фундамент следует нагружать равномерно, чтобы избежать неравномерной осадки основания.
Для более точной подстраховки для контроля прочности фундаментов или других железобетонных конструкций изготавливают серию стандартных образцов-кубов 150х150х150 или 100х100х100 мм, которые потом испытывают на сжатие.
Литература:
- Как построить дом. Как бетон набирает крепость? Время затвердевания бетона, график набора крепости. Режим доступа: ссылка на статью.
- ТР 80-98 Технические рекомендации по технологии бетонирования безобогревным способом монолитных конструкций с применением термоса и ускоренного термоса. МОСКВА – 1998.
- ВСН 20-68 Указания на бетонирование в зимнее время дорожных оснований под асфальтобетонные покрытия в г. Москве.
Автор публикации эксперт GIDproekt
Конев Александр Анатольевич
gidproekt.com
Какое количество времени фундамент набирает прочность?
Время набора прочности фундамента зависит в первую очередь от среднесуточной температуры самого бетона. На созревание бетона также оказывает влияние влажность, но не в такой степени.
Широко распространенное мнение, что бетон набирает 100% прочность за 28 суток действительно только если среднесуточная температура бетона будет +20 градусов по цельсию. Например при +30 градусах бетон набирает проектную прочность уже на 14 день, а при нулевой температуре понадобится больше двух месяцев.
Подтверждением сказанному может служить эта таблица
К слову: в пропарочных камерах, где температура достигает 70-100 градусов С и влажность 90-100%, бетонные изделия достигают отпускной прочности (70%) на протяжении рабочей смены, а в автоклавах при температуре пара 270 градусов, бетон набирает 100% прочности в течении 45 минут.
Согласно ГОСТ 18105-86, бетон можно частично нагружать, даже транспортировать при наборе им прочности 50% (через 3 суток при температурере 20градусов С) от проектной для бетона класса В12,5 и выше (марка М150) и 70% — для бетона класса В10 и ниже (М100).
Опалубку снимать с фундамента можно при достижении прочности 20-30% от проектной.
После землетрясения в Спитаке мы строили монолитные железобетонные дома. Уже через сутки снимали опалубку (высота стен 3м!!!) и начинали установку каркаса и опалубки следующего этажа, а на третьи-четвертые сутки заливали следующий этаж. Нужно сказать, что все работы выполнялись под строгим контролем службы Госприемки.
www.remotvet.ru
vest-beton.ru
Сколько времени фундамент набирает прочность после заливки
Устройство железобетонного монолитного фундамента требует знания и понимания многих важных моментов.
Прежде чем залить смесь в опалубку, непрофессионалу в строительной теме следует подготовиться теоретически.
Имеет немалое значение время разборки опалубки. Как контролировать прочность и когда можно фундамент нагружать?
Содержание статьи
Сколько ждать набора прочности
Как указано в п. 2.5 СНиП 2.03.01-84, для возведения фундаментов следует применять бетон не ниже М-200. Так как БМ-100 используют для устройства подготовки, само тело фундамента чаще всего выполняют из бетона М-200.
На твердость уложенного в опалубку раствора влияют разные факторы, в том числе такие:
- Правильное соотношение ингредиентов;
- Температура воздуха;
- Влажность воздуха;
- Период времени от приготовления смеси до укладки;
- Толщина слоя;
- Соблюдение технологии и пр.
Набор прочности представляет собой химический процесс, требующий оптимальных условий, наиболее важны тепло и влажность. В зависимости от соотношения этих показателей, процесс достижения нормативных прочностных характеристик длится до 28 суток.
Если чрезмерно жарко, то есть температура воздуха выше 25 градусов, то смесь будет растрескиваться, из нее быстро испарится влага, необходимая для нормального течения реакции твердения, а при температурах ниже +5 градусов процессы замедляются, что отрицательно сказывается на времени застывания.
Оптимальная температура +20 градусов по Цельсию. Уже с первых часов прочность смеси начинает увеличиваться: через 2,5 часа смесь схватится, но твердость еще слишком мала, чтобы бетон держал форму. Интенсивнее всего фундамент набирает прочность в первую неделю, достигая 70% от проектной. Застывание, твердение продолжается до 28 суток.
Контроль схватывания бетона
В условиях выполнения бетонных работ строительными предприятиями контроль качества проводится путем испытания образцов бетона следующими методами:
- Сжатием специальным оборудованием;
- Простукиванием массива молотком Кашкарова;
- Ультразвуковыми приборами (неразрушающий метод).
Для испытания на стационарном станке готовят кубики: из одной порции смеси заливают образцы размером 10×10 см в количестве не менее 3-х, маркируя сами образцы, а также фиксируя на них дату и время.
Кубики передают в специальную строительную лабораторию проводить испытания, где на основании нагрузки, при котором кубики разрушились, выполняют расчеты и выводят прочность бетона, учитывая возраст кубиков. Этот метод считается точным.
Простукивание молотком дает приблизительные результаты и относится к неточным методам. Молотки есть разных видов, а прибор конструкции Кашкарова примечателен тем, что сила удара не отражается на итоговых показаниях прочности. Сам молоток весит 400-800 г.
Прочностные показатели определяют по следам, остающемся на бетоне, в соответствии с таблицей, приведенной в нормативной литературе.
Ультразвуковые приборы основаны на определении скорости прохождения ультразвука через толщу бетона: чем плотнее бетон, тем меньше скорость. Кроме величины прочности, ультразвуковой метод позволяет установить наличие пустот, раковин в массиве фундамента или иного конструктивного элемента.
Специальные методы должны применяться профессионалами с опытом работы в строй. лаборатории, дилетанты не смогут определить точной величины сопротивления материала сжатию, то есть прочности.
В кустарных условиях проверка схватывания производят так: одновременно с укладкой смеси в опалубку заливают отдельно форму произвольного размера ( размером в плане 10×10 см), но желательно одинаковой с основным конструктивом высоты.
На 2 день с одной стороны опалубку нужно снять и посмотреть, держит ли бетон форму, насколько он схватился. При необходимости следует спустя сутки убрать опалубку с другой грани образца и проанализировать динамику схватывания. Один из образцов можно попытаться разбить, чтобы убедиться в его твердости.
Важно понимать, что образец меньших размеры, чем массив фундамента, а в небольшом объеме бетон застывает быстрее. Убедившись, что образец схватился, следует дать массиву дополнительное время 2-5 суток, чтобы получить желаемый результат — крепко затвердевший, схватившийся фундамент.
Когда снимать опалубку
Снятие опалубки можно осуществлять при острой необходимости на 3-5 день, но лучше выдержать 7-14 дней.
Хорошо схватившийся, набравший 30-70% прочности бетон сохраняет форму, не дает сколов разбирая опалубку. Распалубка допустима в ранние сроки, если щиты, доски нужны для выполнения работ на другой захватке или на следующем объекте.
В приватном строительстве резонно не спешить и дать смеси набрать нужные показатели прочности, для чего потребуется 2 недели.
Через сколько можно нагружать фундамент
Давать нагрузку на фундамент — значит, выполнять следующий этап возведения здания, в случае с фундаментом это устройство стен:
Нагрузка приемлема тогда, когда бетон приобретет 100% проектных прочностных показателей. В этом случае можно не опасаться деформаций, разрушения фундамента, так как конструктив уже в состоянии воспринимать нагрузки от стен, перекрытий, кровли.
Такой срок наступает по прошествии 28-30 дней с момента заливки бетона в опалубку.
Этот срок можно сократить, если применить специальные средства — химические добавки, или же технологические приемы, как прогревание в холодное время года, полив водой или укрытие мокрыми матами летом, когда жара.
Если бетон схватывается в естественных условиях лучше не торопиться и снимать опалубку не раньше, чем через одну-две недели, а возводить стены в возрасте не менее 4 недель.
Рекомендуем посмотреть видео:
В конструкции фундамента ничего сложного нет, но лучше, когда этим занимаются профессионалы, у которых есть и опыт, и технические средства контроля застывания бетона.
Если все-таки заливка опалубки выполняется своими силами, то распалубку лучше сделать спустя 7-14 дней, а подвергать нагрузке — не раньше, чем через 28 дней с даты заливки.
sdelai-fundament.ru
Набор прочности бетоном. Время твердения бетона.Тепловыделение цемента (бетонной смеси).
Набор прочности бетоном. Время твердения бетона. Тепловыделение цемента (бетонной смеси).
В отсутствие воды никакого набора прочности не происходит (нужно поливать). То есть высохший бетон перестает набирать прочность и замерзший бетон перестает набирать прочность (нужно нагревать или использовать присадки-добавки). Если бетон потом нагреть или разморозить он продолжит набирать прочность, но наберет ее тем больше от номинала, чем позже произошла остановка твердения.
Считается, что при температуре 20 °С бетон (при доступе влаги = если не высох) набирает марочную прочность за 28 суток по волшебной формуле:
| Прочность бетона на день n = Марочная прочность *(lg(n) / lg(28)) , где n не менее 3 дней |
За первые трое суток при нормальных условиях бетон набирает не более 30% марочной прочности.
Через 1-2 недели (7-14 суток) бетон при нормальных условиях набирает 60-80% марочной прочности.
Через 4 недели (28 суток) бетон при нормальных условиях набирает 100% марочной прочности.
Через 3 месяца (90 суток) бетон при нормальных условиях набирает 120% марочной прочности.
В дальнейшем, при доступе влаги, бетон продолжит набирать прочность, но очень медленно.
Снижение температуры сильно замедляет твердение бетона, если не применять специальные добавки. Повышение температуры резко ускоряет твердение бетона, но следут не допускать высыхания бетона. Если бетон греть водяным паром при температуре 80oС в течение 16 часов, то бетон наберет 60-70% марочной прочности (заводская пропарка — изготовление свай и т.д.)
Нагревать бетон свыше 90 oС нельзя.
Теперь последует важное замечание:
Схватывание и твердение цемента это экзотермические процессы, т.е при наборе прочности бетоном выделяется весьма существенное количество тепла, что на практике увеличивает риск высыхания бетона и существенно снижает риск замерзания бетона.
Характерными (оценочными) величинами тепловыделения являются:
200 кДж = 50 ккал на каждый килограмм портландцемента за 7 суток.
200 кДж = 50ккал на каждый килограмм глиноземистого цемента за 1 сутки .
tehtab.ru
