По окончании работ по устройству фундамента, а также после его полного высыхания – в случае с бетонными опорами, можно приступать непосредственно к возведению стен строения бани.

Предварительно нужно провести очистку площадки под баню от любой растительности – можно даже снять слой грунта, а также насыпать песчаную подушку. Для этого на грунт сначала расстилают полосы рубероида с нахлестом в 10 см, а поверх него засыпают слой песка в 15-20 см толщиной. Все это трамбуют и проливают водой.

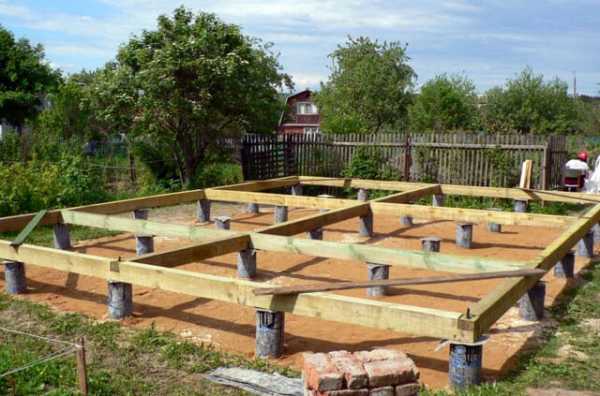

Далее на фундамент для бани на винтовых сваях укладывают брусья ростверка. Минимальный размер бревен составляет 15×15 см по толщине. Если постройка будет тяжелой, то нелишними будут более толстые бревна в пределах 20×20 см. Длина ростверка будет равна суммарной протяженности всех стен и перестенков строения.

В случае с бетонными опорами под древесину ростверка укладывают слой гидроизоляции в виде рубероида, бикроста или полиэтиленовой пленки.

Изначально брусья укладываются на сваи просто для подгонки и изготовления стыков. Для стыковки бревен между собой в торцевой части одного из них изготавливают паз, ширина которого равна размеру укладываемого в него бруса, а глубина достигает половины его ширины.

Внешние углы фиксируются саморезами, после чего проверяют диагонали. Для достижения симметрии возможны некоторые смещения бревен относительно друг друга.

Как только все элементы конструкции подогнаны, можно закрутить второй саморез. Внутренний угол для надежности можно укрепить металлическим уголком.

При работе с металлическими сваями, ростверк будет крепиться непосредственно к приваренным к опорам площадкам. Крепление саморезами производится снизу сквозь просверленные предварительно отверстия. А вот сваи из бетона скрепляются с ростверком анкерами.

В процессе монтажа нижнего ряда бревен нужно позаботиться о подводке коммуникаций, а также обеспечении отвода стоков из бани. Для этого можно подключиться к центральной канализационной системе или организовать слив в выгребную яму.

Как вариант, непосредственно под моечным отделением можно провести бетонирование участка грунта, организовав уклон для направления воды в сторону ямы.

Как вывести стены и крышу

Свайный фундамент позволяет строить любые здания, даже довольно сложной конструкции. Эффектно будет смотреться баня в срубе из бревен, однако, намного быстрее и проще выгнать каркасные стены. Для этого потребуется обрезная доска с параметрами 150×50 мм или 150×100 мм в зависимости от толщины ростверка.

На начальном этапе нужно определиться с типом крыши и высотой стен строения. В случае с односкатной крышей, балки для нее с одной стороны делают несколько длиннее. А вот для двускатной крыши все элементы стропил будут одинаковой длины.

Угловые опоры выполняются из брусьев 150×150 мм или 150×200 мм. Их крепят между собой не только уголками, но и шиповым способом. Это значит, что в торце бревна делают выступ 50×50×50 мм и заводят в подходящее по размеру отверстие. Потом производят монтаж металлических уголков и устанавливают временные укосины, чтобы опоры оставались в вертикальном положении.

Далее к ростверку с помощью металлических уголков крепят обрезную доску с шагом в 60 см. Если расстояние между сваями составляет 1,2 м, то каждая вторая доска будет примыкать к опоре, что обеспечит дополнительную устойчивость. Между досками нужно установить подкосины.

Теперь все установленные балки можно соединить в единую конструкцию с помощью верхней обвязки.

Следующим этапом нужно будет соорудить надежное покрытие и произвести утепление полов в бане на сваях.

Для укладки будущего напольного покрытия понадобится прикрепить лаги. Их укладывают на ростверк и прикручивают к нему с помощью саморезов и металлических уголков. Причем располагать лаги можно не только поверх ростверка, но и между отдельными его бревнами.

На следующем этапе с нижней стороны лаг производится монтаж обрезной доски и выполняется утепление пола бани на винтовых сваях. Для этого, в получившиеся промежутки между лагами, на доску кладут слой гидроизоляции и любой вид утеплителя. Вся конструкция зашивается сверху той же доской, фанерой или плитами ОСП.

Далее подходит очередь для установки полочных балок и монтажа стропил с обрешеткой под планируемый кровельный материал. Зачастую кровлю сооружают из металлочерепицы или профнастила, впрочем, подходит любой материал, который доступен потребителю.

Внутренняя отделка

Внешнюю сторону стен обшивают вагонкой, сайдингом или влагостойкими плитами ОСП. Изнутри стена выстилается слоем гидроизоляции и утепляется минеральной ватой, опилками или пенопластом, после чего крепят фольгированную пароизоляцию.

К нижней стороне балок перекрытия подшивают потолок. Поверх него со стороны крыши укладывают фольгированный паробарьер, минеральную вату для утепления и, желательно, пленку, чтобы утеплитель не разлетался и не напитывал влагу.

Изнутри каркасную баню также обшивают вагонкой.

Разновидность печи выбирают, исходя из размеров бани. Для большого помещения подходит кирпичная печка на твердом топливе, а для маленького – электрическая железная.

Отметим, что для установки тяжелой кирпичной печи необходимо предусмотреть дополнительные опоры.

Таким образом, мы разобрались, какие бывают типы свайных фундаментов, рассмотрели процесс полной сборки каркасного здания и определились, как утеплить пол в бане на сваях. Надеемся, что указанные рекомендации помогут вам создать качественное и надежное строение, даже если на вашем участке почва недостаточно устойчива для масштабного строительства.

banyaspec.com

Свайный фундамент: преимущества, недостатки, виды. Баня на свайном фундаменте своими руками

Прочность всего здания зависит в первую очередь от качества фундамента. Существуют разные виды фундаментов, каждый из которых является оптимальным для определенных условий. Выбор фундамента зависит от нескольких факторов: материала, используемого для строительства стен, количества этажей, финансовых возможностей и, конечно, грунта.

Если у вас твердый грунт, не проседающий, не вспучивающийся и рядом с ним нет грунтовых вод, то тогда выбор фундамента у вас широкий, т. к. такая поверхность считается оптимальной. Но далеко не всегда есть хорошие условия для строительства бани. Нередко бывает, что поверхность неравномерна, грунт неустойчивый, в таком случае на выручку приходит свайный фундамент.

Баня на винтовых сваях: особенности, виды, преимущества и недостатки

Фундамент на сваях подразумевает собой установку столбов, утопленных в землю на глубину промерзания грунта. Подобная конструкция отлично подходит для построек небольшого веса, к примеру, бани из бруса. Но для тяжелых конструкций, например, бани из кирпича, она является непригодной.

Преимущества свайного фундамента

• возможность установки на неустойчивом грунте;
• отсутствие чувствительности к пучению грунта;
• увеличение плотности грунта. Свайный фундамент повышает надежность земли, на которой строится баня, что положительно сказывается на прочности всей конструкции в целом;
• долговечность. Подобное основание прослужит вам около века;
• отсутствие необходимости делать гидроизоляцию;
• удобство и простота подвода коммуникаций;
• возможность установки фундамента круглый год, в том числе и в зимнее время года;
• минимальная усадка. Т. к. усадка практически отсутствует, можно начать строить баню сразу после установки опор;
• обеспечение эффективной вентиляции, т. к. между полом и землей есть свободное пространство;
• возможность ремонтировать фундамент при необходимости;
• простота монтажа. Фундамент можно сделать вдвоем, не используя специальное сложное оборудование;
• высокая скорость установки. Постройка фундамента занимает мало времени – около 1-2 дней;
• экономичность. Постройка фундамента на сваях обойдется значительно дешевле, чем возведение ленточного фундамента.

Недостатки свайного фундамента

Сваи изготавливаются из металла – материала, подверженного коррозии. Чтобы избежать преждевременного разрушения основания, важно купить качественные сваи. При выборе обязательно изучайте отзывы компании, тщательно проверяйте продукцию.

Еще одним недостатком является то, что для каменистого грунта обычные сваи не подойдут. В этом случае используют специальный вид свай или при монтаже применяют спецоборудование. В любом случае итоговая стоимость возведения фундамента значительно возрастает.

К недостатку можно отнести и то, что баня на винтовых сваях не имеет подвала. Если вы захотите его достроить, то нужно будет делать гидро- и теплоизоляцию, в итоге итоговая стоимость постройки увеличится.

Если вы делаете фундамент, используя металлические сваи, то обязательно перед тем, как приступать к работам, защитите опоры от воздействия грунтовых вод и окисления, для этого достаточно покрыть их специальным препаратом.

Виды свайного фундамента

По способу погружения сваи бывают:

• Винтовые. Популярность этого варианта неуклонно. Он подразумевает использование металлических труб, на концах которых установлены специальные буры. Такие сваи можно монтировать без использования специального оборудования. Для установки фундамента нужно при помощи рычагов опора вкрутить сваи на нужную глубину. Винтовые сваи подойдут для использования на грунтах любой структуры.

• Забивные. Сваи являются конструкцией из железобетона, дерева или металла, имеющей заостренный конец. Чтобы забить такие сваи нужно использовать промышленный молот, вибровдавливатель или погружатель.

• Набивные. Для их установки применяется специальное оборудование, оно делает обжим грунта на нужную глубину, затем в полученную скважину помещают металлический каркас и заливают его бетоном.

postroitbanju.ru

Строительство бань на свайно винтовом фундаменте (видео)

23 июня 2015

Просмотров: 3213

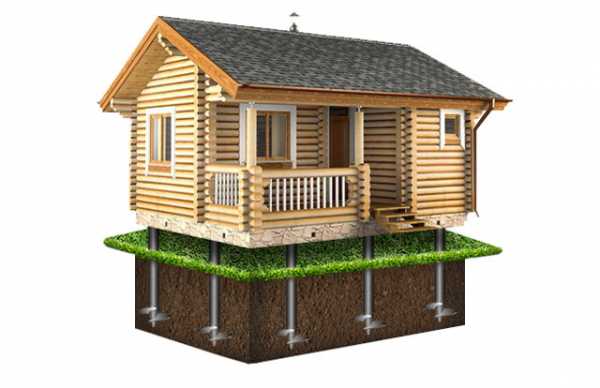

Для того чтобы баня на сваях получилась устойчивой и прочной, потребуется подготовка надежной основы под строительство. Функцией свайного фундамента является обеспечение зданию защиты от атмосферных воздействий, талых и дождевых вод. Организация правильной постройки потребует соблюдения некоторых правил и шагов.

Баням на винтовых сваях не страшны воздействия дождевых и талых вод.

Кроме своей экономичности, винтовой фундамент для бани отлично чувствует себя на проблемных грунтах. Например, на песчаной или торфяной почве. Также он позволяет распределить равномерно вес здания и уменьшить затраты по возведению нулевого уровня. Кроме того, винтовые сваи не требуют дополнительной гидро- и теплоизоляции. Однако монтаж конструкции требует профессионализма и точного расчета.

Расчет и конструктивные особенности

Правильные расчеты при изготовлении свайного фундамента помогают оптимизировать затраты материалов и рабочей силы. Поэтому на этом этапе весьма желательна консультация специалиста. При планировании учитываются следующие факторы:

• глубина промерзания грунта;
• особенности почвы и количество талых вод;
• возможные появления снежных наметов;
• ориентировочный вес бани;
• ветровое напряжение на конструкцию.

Карта глубины промерзания грунта.

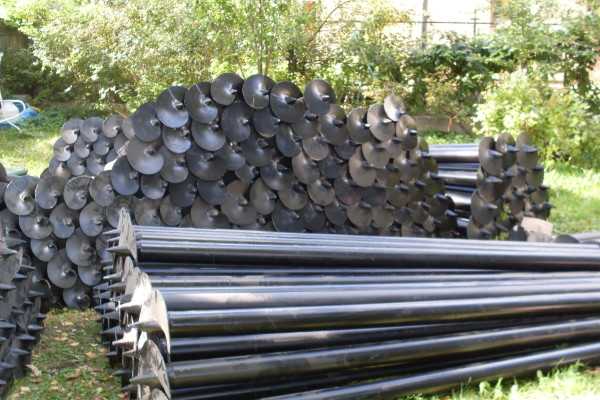

В натуральном представлении винтовые сваи — это детали конструкции, которые обеспечивают связующую и несущую функции. В отличие от других популярных видов фундамента (ленточного и монолита) данная основа легче в монтаже, но по техническим характеристикам не уступает аналогам.

Материалом для изготовления основных элементов является металлопрокат в виде удлиненных труб, в нижней части которых присутствуют специальные лопасти, врезающиеся в почвенные пласты. Верхняя часть изделия имеет отверстие для крепления при помощи металлического прута.

Монтаж рассматриваемого основания не рекомендуется на участках с очень плотным и твердым грунтом. Это обусловлено проблемами при вкручивании свай, а иногда невозможностью проведения данной манипуляции.

Монтаж фундамента на винтовых сваях

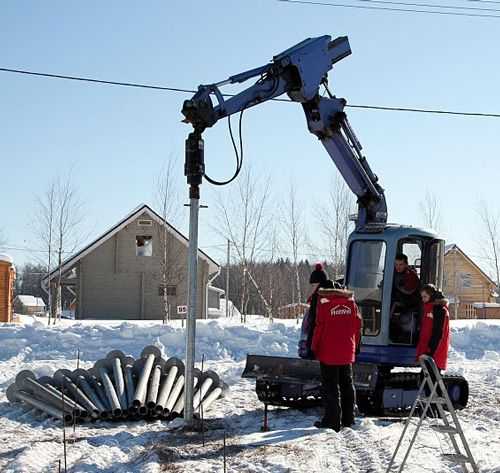

Сначала необходимо определиться с предполагаемыми углами, стенами и подготовить место для монтажа. Требуемые места помечают кольями или фиксируют при помощи шнуровой разметки. Сама свая вкручивается при помощи специального механизма или группы рабочих, использующих в качестве инструмента трубу, расположенную перпендикулярно земле.

Вертикальность положения элементов проверяется уровнем через каждые несколько витков. В случае появления значительных отклонений не нужно пытаться выгнуть сваю для выравнивания. В идеале лучше отстрелять вертикаль лазерным нивелиром.

Примерный вариант расположения свай.

После регулировки сваи по горизонту производится их заливка строительным раствором на основе цемента. Это поможет укрепить элементы конструкции и избавиться от излишков воздуха в полости. Фундамент под баню должен располагаться на идеально ровном уровне. Поэтому все сваи подгоняются по высоте болгаркой, при этом расстояние до земли не должно быть менее полуметра. Затем сварочным способом привариваются головки конструкции. Расход раствора на каждую деталь составляет около 30-35 кг готовой смеси. Для более прочного соединения заливку можно производить в армированном виде.

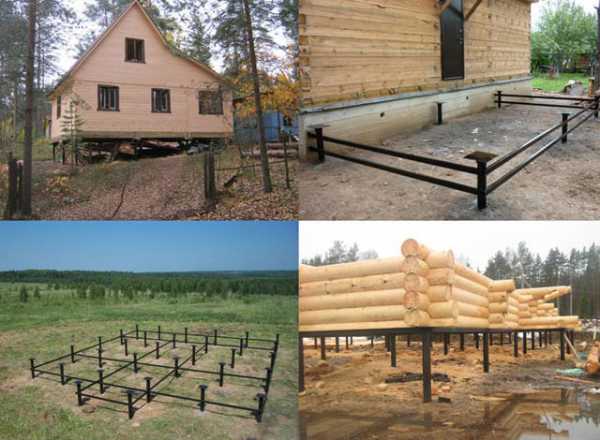

Обвязка основания производится металлическими изделиями при помощи сварки или брусом с болтовым креплением. Предварительно перемычки должны пройти противокорозийную обработку. Для этого можно просто покрасить их двумя слоями эмали или обработать специальным антисептиком.

Облицовочные работы и утепление свайного фундамента

Облагораживание конструкции можно производить различными способами (в зависимости от материала перегородок и обвязки). При строительстве бани из дерева облицовка должна подчеркивать и продлевать полезные качества используемой древесины. Данный материал требует дополнительной защиты от атмосферных явлений, таких, как влага, снег и прочие осадки, вызывающие образование сырости.

Одним из облицовочных материалов, совмещающих гидроизоляционные и практичные качества, является камень (естественный или искусственный). Технология укладки данного сырья имеет несколько вариантов. Первый способ предусматривает монтаж камня непосредственно на фундамент под баню. Этот процесс выполняется креплением его на часть основания, выступающего над землей.

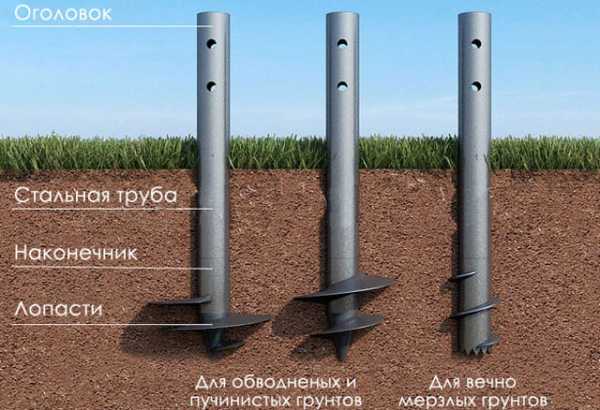

Схема конструкции винтовых опор.

Во втором варианте специалисты рекомендуют производить облицовку всего фундамента и части самой бани до уровня окна. Укладывается камень при помощи специального раствора, который применяется при работе с плиткой.

Смеси сделаны на основе цемента и вяжущей составляющей. Их можно приобрести в готовом сухом виде или смешать компоненты самому. Для лучшего сцепления с поверхностью раствор следует наносить на элемент отделки, а через сутки произвести затирку стыковых швов.

Дополнительное утепление бани производится после возведения фундамента. Одним из его элементов является само деревянное покрытие. Для начала потребуется винтовые сваи связать между собой, используя основу из патрубка. Затем полученная ниша формируется при помощи досок или заливается бетоном.

Верхнюю часть конструкции можно утеплить, применив теплоизоляционный материал. Такая технология позволяет создать барьер для прохождения влаги и сырости к следующему слою. Для теплоизоляции подходят следующие материалы:

• минеральная вата;
• пенопропилен;
• полиуретан;
• пенопласт и полимерная плитка.

Внешняя изоляция производится фиксированием выбранного материала по внешним контурам основания. Крепление производится специальными крепежными элементами, обеспечивающими качество работ.

После укладки теплоизоляционного слоя и его фиксирования можно приступать к облицовке объекта.

Рекомендации по строительству бани

Сравнительная характеристика утеплителей.

Есть несколько советов:

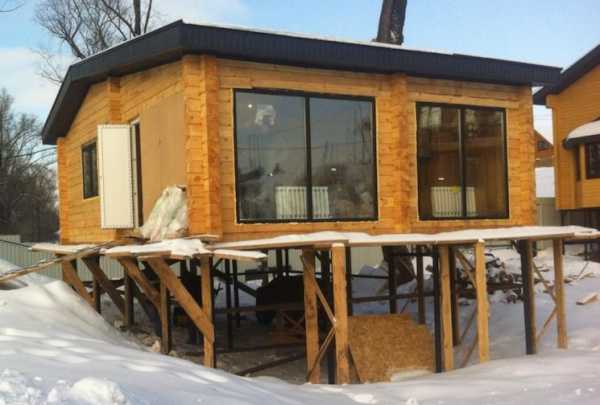

1. Баню на сваях можно спокойно строить и зимой, поскольку фундамент неприхотлив к погодным условиям.
2. Конструкция и количество деталей рассчитываются на стадии проектирования, среднее расстояние между ними — не более 3 м.
3. При изготовлении сваи собственноручно необходимо учитывать, что для обеспечения ее нормального функционирования требуется соблюдать правильный угол винта. В противном случае она не будет вкручиваться в грунт.
4. Глубина постановки должна рассчитываться заранее и составлять не менее 0,5 м.
5. Допустимое отклонение по вертикали между элементами винтового фундамента должно быть не более 1-2°.
6. Рычаг для завинчивания сваи должен иметь не менее 2 метров с каждой стороны.

Какие сваи выбрать?

Рекомендации:

1. Забивные сваи продаются в готовом виде, имеют заостренный конец. Для их монтажа необходимо использование специальной строительной техники. Длину могут иметь от 3 до 6 метров.
2. Вариант, который изготавливается непосредственно на месте работ. Монтируются путем бурения необходимого количества отверстий, которые армируются. В них заливается бетон. Количество и частота элементов зависят от предполагаемого веса бани или другого здания, проектируемого для строительства.
3. Винтовые сваи. Наиболее распространенный и монтируемый вручную материал. Прекрасно подходят для постройки бани и не требуют больших затрат. Возможно их изготовление в домашних условиях.
4. Железонабивные буровые экземпляры. Готовые стержни из железобетона, которые устанавливаются в предварительно пробуренные скважины.

http:

При некоторых условиях монтаж свай может производиться не строго вертикально, а под определенным углом. Это зависит от особенностей грунта. Например, если с одной стороны он более подвержен размыванию или осыпанию.

Размещение свай в самом грунте бывает следующих конфигураций:

• одиночный строй, при котором элементы выполняют функции обособленных опор;
• ленточная постановка, которая оптимально распределяет будущую нагрузку на фундамент;
• кустовое расположение под несущими колоннами.

Материалом для изготовления свай может служить железобетон. Такие изделия имеют срок службы не менее 100 лет. При наличии необходимой техники возможно производство на месте строительного объекта. Бетон для изготовления должен быть не ниже М 200.

Имеются изделия из сталь. Элементы долговечны при соответствующей антикоррозийной обработке. Имеют достаточно высокую затратность по материалам.

http:

Есть деревянные сваи. Такие сваи выполнены из подготовленных бревен. При определенных условиях являются относительно дешевым материалом, но требуют дополнительной обработки антисептиком и имеют недолговечный срок службы по сравнению с металлом или бетоном. Удачи в строительстве!

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Похожие статьи

expertbani.ru

устройство слива своими руками, как сделать в каркасной бане проливной пол на свайном фундаменте, фото и видео

Содержание:

Планируя строительство бани, каждый стремится, чтобы она прослужила как можно дольше, а добиться этого можно только, соорудив надежный фундамент. Одним из наиболее востребованных и доступных типов фундамента является винтовой – о нем мы и расскажем далее в статье. К данному материалу также приложены фото и видео, иллюстрирующие основные этапы организации свайно-винтового фундамента.

Изобретение свайного фундамента принадлежит конструктору Александру Митчеллу, который впервые опробовал эту технологию при строительстве маяка в заливе Делавэр еще в 1850 году. Суть метода заключалась в том, что сваи не вбивались в толщу грунта, а завинчивались благодаря приданию одному из концов столба заостренной формы. Данный метод оказался не только действенным, но и прошел проверку временем, он применяется до сих пор.

Особенно активно свайными фундаментами стали пользоваться военные, чтобы размещать подвижной состав. Крайне актуальна такая технология и в труднодоступных областях. В частности в северных регионах почти отказались от столбчатых фундаментов и метода вбивания опор, заменив их винтовыми сваями.

Если говорить о РФ, то в некоторых областях, где климат особенно жесткий, винтовыми сваями пользуются, как наиболее приемлемым типом фундамента для жилого и промышленного строительства.

Если вы хотите построить на своем участке баню из клееного бруса или бревенчатого сруба, то свайный винтовой фундамент подойдет как нельзя лучше.

Тонкости строительства

В тех областях, где грунты нечерноземные, традиционные столбчатые и ленточные фундаменты отошли на второй план (прочитайте также: «Как сделать фундамент для бани столбчатый – разновидности вариантов строительства»). Вместо них активно используются винтовые сваи, поскольку они не только более надежны, но и намного более доступны в финансовом плане для широкого круга покупателей.

Одной из особенностей винтовых свай является отсутствие необходимости дополнительной состыковки брусом или швеллерами. В качестве ростверка служит нижний обвязочный венец сруба.

Многие предпочитают возвести баню на сваях своими руками, выбирая при этом местности возле водоемов или на склонах холмов. Поскольку в таких местах грунты, как правило, намывные или осадочные, а иногда и торфяные, то использование свай в таких случаях более чем оправдано.

Технология сооружения свайно-винтового фундамента

Установленный на винтовые сваи фундамент в первую очередь влияет на тип полов в будущей бане. Чтобы правильно рассчитать количество строительных материалов, которые потребуются для возведения качественного и долговечного фундамента, желательно довериться специалистам.

Проводя расчеты необходимо учитывать следующие факторы:

• состав грунта и его качества;
• средний уровень снежного покрова в зимнее время;
• глубина промерзания грунта;
• уровень затопления талыми водами;
• роза ветров;
• масса готового сооружения с полной отделкой.

Начало строительства каркасной бани на винтовых сваях происходит только после проведения предварительной разметки размещения опор на площадке. В нужных точках вбивают небольшие колышки и натягивают бечевку, с помощью которой производятся все остальные замеры. Вкручивать сваю можно либо с помощью спецтехники, либо совместными усилиями нескольких человек. Стоит помнить, что положение сваи должно быть строго перпендикулярно линии горизонта. Читайте также: «Выбираем фундамент под баню — какой лучше подойдёт».

Производя вкручивание, положение сваи сверяют с магнитным уровнем через каждые 4 полные витка. Аналогичным образом производят монтаж всех опор, контролируя, чтобы их положение соответствовало одинаковым показателям на магнитном уровне.

Если в процессе закручивания сваи образовался уклон, их выравнивают с помощью ротационного нивелира, не вытаскивая. Нельзя выкручивать уже загнанный в землю шпунт, иначе, со временем баня начнет давать усадку из-за рыхлости почвы. Завинченный опорный столб должен иметь запас высоты не менее 20 см. Впоследствии этот кусок можно будет отрезать болгаркой.

По мере монтажа опорных свай между ними и почвой образуются зазоры, которые заливают раствором бетона и заполнить кусками арматуры. Такой подход сделает фундамент для каркасной бани на винтовых сваях своими руками более прочным и долговечным, защитит металлические элементы от ржавления.

После установки опор выполняют замеры их расположения и приступают к привариванию оголовков. На швы наносят антикоррозийный состав.

Если вы не хотите использовать металл, перемычками может служить и брус, который прикрепляют болтами. Правда, древесину нужно обработать специальными антисептическими средствами.

Облицовка фундамента

Чтобы опорные столбы имели более презентабельный вид, а также с целью защиты их от грязи и сырости, вызванных таянием снега или затоплением водой из водоема, следует произвести дополнительную их отделку. Различные облицовочные материалы помогут защитить пол в бане на винтовых сваях, а также сделать акцент на внешнем виде самого здания.

Поскольку основной ущерб может быть нанесен снегом и потоками грязной воды в межсезонье, особое внимание следует обратить на гидроизоляционные качества материалов для облицовки.

Отметим, что весьма прочным и абсолютно водонепроницаемым является натуральный и искусственный камень.

Конструкция пола в банях

Подробно разбирать каждый из видов полов есть смысл, когда речь идет о жилых или общественных зданиях. Однако устройство пола в бане на винтовых сваях возможно даже при наличии минимальных знаний и навыков.

Если предусмотрен достаточно высокий ростверк, то висячий не протекающий дощатый пол в каркасной бане на сваях будет оптимальным выходом. Дополнительный слой утеплителя позволит пользоваться баней в любое время года, иначе, зимой такой пол будет очень холодным.

Свайный фундамент позволяет уберечь нижнюю часть настила от любых внешних воздействий, в частности, осадков, затопления или просто влажности. А вот изнутри такой пол постоянно подвержен перепадам температур и влажности, ведь образуется конденсат в парной, а также подается вода в помывочную.

Поэтому один из очень важных вопросов при постройке бани на винтовых сваях – как сделать слив. Он выглядит как небольшой трапик, по которому вода поступает непосредственно в септик или центральную канализацию (прочитайте также: «Как сделать септик для бани или выбрать готовый»).

Отметим, что слив в бане на винтовых сваях следует оборудовать не только в душе, но и в парилке, где вода появляется после мытья полок и полов.

Протекающие полы

Проливной пол в бане на сваях является наиболее простым и не затратным в исполнении. Для его организации потребуется наличие цоколя высотой не менее 50 см.

Методика монтажа такого пола предполагает укладку лаг на ростверк без уклона. На лаги набивают настил из обрезной доски с отступами в 7 мм, чтобы по мере пользования баней вода могла спокойно проходить сквозь щели, даже если дерево набухнет.

Перед тем, как сделать пол в бане на сваях, необходимо позаботиться о подполье. В этой части конструкции заливают бетонную стяжку с уклоном в сторону дренажной системы, чтобы протекающая сверху вода не застаивалась, и не разрасталась плесень, а также, чтобы избежать затхлого запаха. С целью очистки и обеззараживания, пол необходимо периодически проливать напором проточной воды и обрабатывать антисептическими средствами.

Заливка бетонной стяжки

Полы в бане на свайном фундаменте могут иметь и бетонное основание.

Предварительный этап перед заливкой бетона включает следующие работы:

1. Монтаж коммуникаций – водопровода и канализации.
2. Укладка трапика для стока воды так, чтобы после чистовой отделки решетка располагалась в наиболее низком отрезке пола.
3. Насыпка песчано-гравийной подушки, толщина которой будет варьироваться в зависимости от типа утепляющего материала. Как правило, при утеплении керамзитом слой гравия не превышает 4 см.
4. Укладка в каждой из секций фундамента слоя гидроизоляции. Как вариант, рубероид будет приемлем, но лучше всего использовать паропроницаемую пленку.
5. Монтаж утепляющего материала.

Если для утепления полов в бане был выбран керамзит, то желательно, чтобы он имел в составе гранулы разной фракции. К тому же, перед укладкой следует проследить, чтобы керамзит был абсолютно сухим, поскольку он имеет свойство быстро впитывать и очень медленно отдавать влагу.

Утепление пола

Прежде чем укладывать поддерживающие доски на черепные брусья, их, а также все деревянные элементы, следует обработать антисептиками, чтобы не допустить появления микробов и прочих вредителей. Далее между слоями досок каркаса укладывают утеплитель.

Толщина слоя утепления будет разной, например, если применяется минеральная или базальтовая вата, то слой будет достигать 25 см. В случае применения пенопласта для утепления достаточно слоя в 15 см, особенно, если баня не имеет цоколя, но предполагается ее использование зимой.

Если высоты уложенных лаг не хватает, чтобы произвести укладку утеплителя слоем нужной высоты, на балки дополнительно набивают бруски. При этом один слой утеплителя располагается между балками на пароизоляционный материал, а второй слой укладывают в промежутках между брусками. Далее всю поверхность пола застилают еще одним слоем гидроизоляции, а уже поверх брусков производят монтаж дощатого настила.

Облицовка керамической плиткой

Хорошим облицовочным материалом для декора пола в бане является керамическая или кафельная напольная плитка. Под нее, как правило, не кладут цельную доску, а предпочитают древесно-стружечные плиты, фанеру и прочие материалы, которые крепятся к брускам в полу.

Поверх такого настила можно смело укладывать керамическую плитку по стандартной схеме. Кроме того, допускается даже организация «теплых полов» различных видов – электрических, инфракрасных или водяных.

Принципы монтажа винтовых свай

Чтобы установка винтовых свай для фундамента была произведена максимально корректно, следует придерживаться ряда основных правил.

Необходимо обращать внимание на следующие моменты:

1. Между отдельно стоящими сваями расстояние не должно превышать 3 метров, иначе пол в бане начнет прогибаться из-за чрезмерной нагрузки.
2. В случае если расстояние между соседними лагами превышает 3 метра, в центральной части каждой балки необходимо установить дополнительные опоры, чтобы при ходьбе полы не пружинили.
3. Поскольку свайно-винтовой фундамент предполагает более редкое размещение опор, чем, скажем, ленточный, то желательно произвести обвязку швеллером центрального ряда свай.
4. Если для обвязки применяется деревянный брус, высоту центральных свай следует делать ниже на 15 см, чем остальные.
5. Там, где к строению примыкает пятая стена, следует устанавливать две дополнительные опоры.

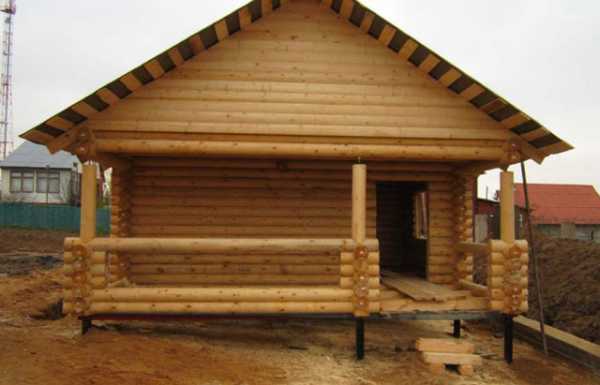

Стандартная высота винтовых свай для бревенчатой бани составляет 6 м. При установке опор следует обращать внимание на то, чтобы отходов оставалось как можно меньше.

Отметим, что если соблюдать все строительные нормы и технологию монтажа опор, баня на свайном фундаменте может простоять не менее полувека, а то и дольше.

Достоинства и недостатки фундамента на винтовых сваях

Одним из главных недостатков свайно-винтового фундамента можно назвать тот факт, что для изготовления свай зачастую применяют материалы довольно низкого качества. Однако если при закупке комплектующих обращаться в проверенные строительные компании, то можно быть уверенным, что вы получите товар хорошего качества. Читайте также: «Как сделать фундамент своими руками для бани – ленточная конструкция на практике».

Еще одним затруднением, связанным с данным типом фундамента можно считать монтаж слоя пароизоляции, утеплителя и дощатого настила для пола.

А вот к несомненным преимуществам свайно-винтового типа фундамента можно отнести:

• доступность расходных материалов для рядового потребителя с невысоким достатком;
• независимость выполнения работ от климатических или погодных условий;
• возможность организации фундамента своими силами;
• небольшое количество времени, требуемое для постройки фундамента;
• получение прочного фундамента за счет уплотнения слоя грунта вокруг свай;
• возможность производить ремонт опор;
• абсолютная вертикальность элементов фундамента, которая достигается за счет использования технических средств;
• обеспечение вентиляции подполья, защищающей его от гниения.

banyaspec.com

Пол в бане на винтовых сваях: как правильно выполнить самому

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

Фундаменты от А до Я.

• Монтаж фундамента
  • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

    Фундамент под металлообрабатывающий станок

    Устройство фундамента из блоков ФБС

    Заливка фундамента под дом

    Характеристики ленточного фундамента

• Устройство
  • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

    Устранение трещин в стенах фундамента

    Как армировать ростверк

    Необходимость устройства опалубки

    Как сделать гидроизоляцию цоколя

• Цоколь
  • ВсеКакой выбратьОтделкаУстройство

    Отделка фундамента камнем

    Выбор цокольной плитки для фасада

    Что такое цоколь

    Как закрыть винтовые сваи

• Сваи
  • ВсеВидыИнструментРаботыУстройство

    Динамические и статические испытания свай

    Использование железобетонных свай

    Изготовление винтовых свай своими руками

fundamentaya.ru

как правильно сделать и рассчитать своими руками?

Рано или поздно обладатель загородного участка задумывается о возведении бани. Если она не была построена изначально, то возникает масса проблем с земляными работами, портится ландшафт территории. Избежать данных хлопот можно, выбрав винтовой фундамент для бани.

Кроме минимального объема земляных работ этот тип опоры имеет еще несколько важных преимуществ:

• можно реализовать постройку на крутом склоне или на берегу озера, реки, установив свайный фундамент в непосредственной близости к воде или даже частично с погружением;
• закладывать фундамент можно в любую погоду и в любое время года;
• завинчивать опоры можно вплотную к уже имеющимся постройкам, деревьям, коммуникациям;
• металлические трубы с защитной грунтовкой не страдают от сырости, в отличие от бетона или деревянных свай;
• высокая скорость и низкая стоимость этого типа опор;
• малая теплоемкость фундамента позволит легко быстро прогревать баню;
• конструкция постройки будет возвышаться над грунтом, что позволит исключить отсыревание и гниение древесины, увеличит срок службы бани.

Но чтобы увидеть все эти преимущества своими глазами, следует правильно выполнить установку опор.

Расчеты и подготовка к закладке

Чтобы баня служила долго, чтобы она не кренилась, не проседала, чтобы опоры не смещались, следует ответственно подходить к вопросу расчета. Необходимо определить нагрузку, чтобы рассчитать количество опор и их характеристики.

Производители предлагают большой выбор различных типоразмеров свай, они отличаются по несущей способности и цене.

Баня, как правило, постройка легкая. Особенно если она делается из дерева. Поэтому брать тяжелые крупные опоры на свайный фундамент не стоит, их прочность избыточна.

В большинстве случаев достаточной прочностью обладают трубы диаметром 89 или 108 мм. При определении количества опор, их длины и расположения следует иметь ввиду такие правила:

• Сваи должны располагаться под всеми углами и пересечениями стен.
• Расстояние между соседними опорами не должно превышать 3 метров.
• Нижняя часть опоры должна располагаться ниже уровня промерзания грунта.
• Плотность почвы на уровне нижней части сваи должна позволять ей выдерживать нагрузку.

Естественно, что для выполнения последних двух пунктов нужно выполнить инженерно-геологическое исследование грунта на участке.

Возможно, что остались результаты такого исследования еще с времен закладки фундамента для дома. Если результатов нет и проводить изучение почвы нет желания, то можно ограничиться пробным бурением. Такую услугу предоставляют многие компании, проводящие монтаж винтовых свай.

При распределении опор по площади участка стоит помнить, что особая нагрузка возникает в месте размещения печи. Выполнив расчет, следует приступать к подготовке. Необходимо закупить опоры в нужном количестве, подготовить инструмент, очистить и разметить участок.

При разметке важно учитывать, что ось сваи должна совпадать с центральной линией стенки. В противном случае будут возникать дополнительные деформирующие нагрузки.

Далее можно начать монтаж.

Смотрите нашу видео-подборку по теме:

к оглавлению ↑

Установка опор

Баня на винтовых сваях — довольно простой проект, который можно реализовать своими силами. Установка выполняется по следующей последовательности:

1. В месте установки опоры выкапывается небольшое углубление — приямок. Его удобно делать подходящего размера буром.
2. В углубление вставляется свая, один человек ее поддерживает и следит за вертикальным уровнем, еще двое начинают аккуратно ее ввинчивать.
3. Когда опора заглублена на необходимый уровень, переходят в другой свае и так ввинчивают все.
4. В конце следует выровнять оголовья — обрезать те опоры, которые выступают выше нужного уровня.
5. Полость трубы заполняется бетоном.
6. Сверху на торец приваривается пластина, к которой будет крепиться металлическая или деревянная обвязка.
7. Пластина и место сварки обрабатываются грунтовкой для защиты от коррозии.
8. Производится обвязка.

Процесс самостоятельного монтажа винтового фундамента описан в этой статье. Если нет желания браться за дело самому, можно доверить работу специалистам, но при этом контроль не помешает.

к оглавлению ↑

Последующие работы

После завершения обвязки можно приступать к возведению основной постройки на свайном фундаменте. В конце следует не забыть установить навесной или мелкозаглубленный цоколь, уложить отмостку и утеплить подпольное пространство снаружи.

Это нужно по нескольким причинам:

• Предотвращает наметание зимой снега под баню, который будет таять и увеличивать влажность пространства.
• Летом под баней не будет расти трава, которая тоже способствует ускоренному гниению дерева, так как препятствует нормальной циркуляции воздуха.
• Более теплое подпольное пространство способствует снижению влажности, а также упрощает разогрев бани.

Укладывая цоколь, не стоит забывать про отверстия для вентиляции.

Смотрите нашу видео-подборку по реализации свайного основания:

proffu.ru

14+ этапов установки фундамента на винтовых сваях для бани [+7 ФОТО]

Новоиспечённые владельцы загородных домов, желающие возвести на своём участке баню, порой могут встретиться с таким неприятным фактором как грунтовые воды, проходящие близко к поверхности участка. Пучинистый грунт может создать проблемы при строительстве фундамента и стать причиной непредвиденных затрат.

В данном случае также не маловажно определиться в типом фундамента, при котором можно было бы исключить осадку сооружения весной.

Винтовой фундамент

Самым оптимальным вариантом для любых видов проблемных грунтов является винтовой фундамент под баню.Свайно — винтовой фундамент с успехом использовался в строительстве ещё в 19 веке. В последнее время использование данной технологии приобрело популярность во всем мире за сравнительно короткое время.

Процесс ввинчивания сваи в грунт относительно прост, и установку вполне возможно осуществить своими руками, при этом необходимо соблюсти ряд важных особенностей в работе, от которых будет зависеть долговечность строительства. Именно этот процесс, мы постараемся максимально подробно и профессионально обсудить в этой статье.

Основные преимущества

Благодаря целому ряду преимуществ фундамент под баню на винтовых сваях стал очень востребованным в дачном и загородном строительстве. Винтовые сваи устойчивы к морозным температурам, могут использоваться на любом грунте (узнайте также какой должна быть глубина фундамента под баню).

Рассмотрим основные преимущества свайно-винтового фундамента:

• Достаточно быстрый и простой монтаж;
• Возможность монтажа в заболоченных и труднодоступных местах;
• Приемлемая цена, так как стоимость установки такого фундамента ниже бетонного на 35-60%;
• Долговечность-  срок службы свай не меньше 150 лет, срок эксплуатации можно увеличить путём обработки материала специальным раствором;
•  Строительство винтового фундамента не требует земляных работ;
• Возможность монтажа в любое время года и в любую погоду;
• Прочность и устойчивость при больших нагрузках. От 2-4 тонн для строений из дерева до 10 тонн для конструкций из кирпича;
• Не нарушает целостность грунта и рельеф участка;
• Сразу после установки готов к эксплуатации.

Винтовая свая

Винтовая свая – это металлическая свая, которую углубляют в грунт путём завинчивания. Данное строительное изделие состоит из ствола, оголовка и лопасти, и имеет схожесть с огромным шурупом. Благодаря своей конструкции свая способна достаточно легко войти в грунт, уплотняя его, что значительно повышает опорную способность.

Винтовые сваи

Винтовые сваи покрыты специальным составом, в основу которого входят эпоксидные смолы и эмали. Данное антикоррозийное покрытие используется также для покраски надводных и подводных частей кораблей.

Согласно статистическим данным несущая способность таких конструкций достаточно высока , если учитывать их заглубление примерно на 1,7-1,8 метра.

Монтаж свайно-винтового фундамента

Монтаж фундамента на винтовых сваях возможен как на неровных, так и на затопляемых участках, а также на ухоженных газонах без причинения ему вреда. Таким образом при установке бани на винтовом фундаменте нет необходимости в нарушении природного рельефа (см.также статью «Фундамент для бани из покрышек: принцип возведения»).

Подготовка участка

Перед началом монтажа необходимо провести ряд подготовительных работ. На данном этапе немаловажную роль играет подготовка участка.

Если место под строительство занято строительным или бытовым мусором, то необходимо убрать все посторонние предметы и расчистить территорию. Также при наличии  котлованов и траншеи следует их тщательно засыпать.

Установка винтовых свай с помощью специальной техники

Очень важно на этапе разработки проекта учитывать наличие различных препятствий. Такими препятствиями могут стать , к примеру, крупное дерево или не выкорчеванный пень, иногда встречается препятствие в виде бетонных плит и остатков старого фундамента. Необходимо позаботиться об их устранении.

Инструмент

 Для того, чтобы сделать качественный фундамент под баню на винтовых сваях, нужно приобрести весь необходимый инструмент:

• Лопата;
• Лом;
• Магнитный уровень длиной 30 см;
• 15-метровый гидроуровень;
• Рулетка;
• Два отрезка трубы длиной по 2-2,5 м и диаметром 50 мм;
• Молоток;
• Кувалда;
• Садовый бур;
• Болгарка;
• Удлинитель;
• Маркер;
• Рабочие перчатки;
• Сварочный аппарат;
• Строительный миксер;
• Ёмкость для замесов;
• Тяпка;
• Ведро и лейка.

Разметка свайного поля

Перед возведением фундамента на винтовых сваях необходимо предварительно рассчитать количество свай и расстояние между ними, а также произвести разметку свайного поля по всему периметру.

Винтовые сваи под фундамент врезаются в плотные слои почвы, чтобы правильно определить, уровень глубины устойчивого пласта грунта, лучше всего обратиться к профессионалам. Помимо этого, для точного расчета будущего фундамента рекомендуется также учитывать вес будущего строения, колебания грунтовых вод, тип почвы и климатические условия местности.

Разметка участка для будущей установки свай

Количество необходимых свай зависит от размеров будущей бани. Столбы необходимо равномерно распределять под постройкой, не забывая про углы внутренних стен. Длина части сваи, которая выступает над землёй, составляет 0,5 м, её обычно спрячут за фальшивым цоколем или оставляют открытой.

Технология монтажа винтовых свай предусматривает  последовательность работ, которые пошагово описывает данная инструкция:

1. Устанавливаем сваю в угловую лунку, крепим магнитный уровень и в монтажное отверстие вставляем лом;

Обратите внимание! Для операции завинчивания свай рекомендуется привлечение трёх человек. Двое, из которых будут прокручивать сваю при помощи лома, а третий человек, необходим для контроля возможного смещения сваи.

На данном фото показано вкручивание винтовой сваи

2. Свая должна углубиться в несущий грунт  на 1/3 метра;
3. При осуществлении данных работ постоянно контролируете положение трубы магнитным уровнем;
4. Таким образом выставляются четыре угловые сваи;
5. При помощи водяного уровня выводим их на одинаковую проектную высоту;
6. По окончании монтажа угловых свай аналогично следует монтировать промежуточные сваи;
7. Затем рычаги наращивают до длины трех метров и прокручивают сваю четырьмя работниками до тех пор , пока она не будет стоять на месте. Это означает , что бур уперся в твердый слой;
8. На заключительном этапе установки винтовых свай с помощью гидроуровня выравнивают их согласно уже установленным угловым сваям;

Совет! Промежуточные трубы можно подогнать срезая концы болгаркой.

9. После установки внутренние полости свай заливают цементно-песчаным раствором. Это усиливает конструкцию фундамента;
10. На торцевую часть выступающих винтовых труб необходимо установить оголовки;
11. Из трубы, диаметр которой изнутри меньше диаметра сваи снаружи, изготавливаем оголовок;
12. Берём пластину  250×250 мм и шириной 10 мм, для монтажной площадки оголовка;
13. После установки оголовков их положение следует проверить водяным уровнем, затем обварить;
14. Все сварные швы и оголовок грунтуют и два раза прокрашивают эмалью;

Монтаж свайно-винтового фундамента зимой

Свайно-винтовой фундамент является единственным типом фундамента, возведение которого возможно даже в  зимнее время года и при любых температурах.

При этом снег с участка под строительство бани следует убирать непосредственно перед монтажом, для того, чтобы предотвратить глубокое промерзание грунта. Единственным условием является расчищенная дорога к стройплощадке для свободного прохождения строительной техники.

Установка винтового фундамента зимой

После того, как территория для застройки хорошенько расчищена, осуществляют разметку свайного поля. Промерзший грунт на нужных участках убирается с помощью отбойников. После монтажа, сваи подрезают под один уровень и заливают раствором из цемента и песка.

В заключении

В заключении стоит отметить, что винтовой фундамент для бани является самым удачным вариантом для участков с высоким уровнем залегания грунтовых вод, или на территории с сложным ландшафтом. Наша  подробная статья поможет даже начинающему строителю в проведении всех этапов работ и даст точное представление об этом типе фундамента, об условиях его применения (узнайте здесь, зачем нужна баня без фундамента).

Более подробной информации вы найдете на видео в этой статье.

Баня сконструированная на фундаменте данного типа

Бани на винтовом фундаменте способны служить долгое время и значительно снизить затраты на строительство. Кроме того, возведение такого фундамента сокращает время и даёт возможность построить баню даже в зимнее время.

9ban.ru
