Асфальт марка 2 тип б характеристики – Типы наполнителя (А, Б, В, Г) и марки асфальтобетона (1, 2, 3)

Типы и марки асфальта для дорожного строительства в СПб и регионах

Асфальтобетон - строительный материал, полученный искусственным путем. Применяется для строительства автомобильных дорог, аэродромов, небольших площадок и других участков, требующих наличия асфальтобетонного покрытия.

Классификация асфальтобетона. Тип наполнителя и марки

Существует достаточно большое количество методов и технологий по изготовлению асфальтобетонных смесей. На свойства полученного в итоге продукта оказывают влияние, как характеристики материала, так и используемые способы изготовления, отличающиеся в зависимости от производителя.

Основные типы асфальта

В зависимости от минеральных смесей, входящих в состав:

  • Щебеночные.
  • Гравийные.
  • Песчаные.

В зависимости от минеральных зерен:

  • Крупнозернистые.
  • Мелкозернистые.
  • Песчаные.

В зависимости от остаточной пористости:

  • Высокоплотные.
  • Плотные.
  • Пористые.
  • Высокопористые.

В зависимости от битума:

  • Горячие.
  • Холодные.

Характеристики асфальтобетонного покрытия

  • 1. Асфальтобетон обязательно должен содержать в своем составе песок, битум (твердое или смолоподобное вещество) от 2 до 9%, а так же различные минеральные вещества.
  • 2. Возможно содержание каменной фракции, но ее присутствие не является необходимостью. Но, несмотря на это множество асфальтобетонных покрытий, изготавливается на основе щебня.
  • 3. Так же в состав будущего асфальтобетонного покрытия входят различные добавки. Основная функция добавок - обеспечение сцепления колес с асфальтобетоном, увеличение шероховатости.

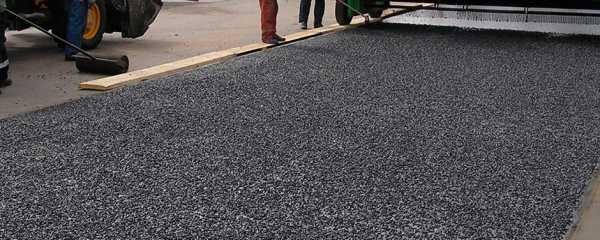

Пористый крупнозернистый асфальт

Марки асфальтобетона

Понятие "марки" асфальтобетона достаточно обширно. Главное требование ко всем маркам асфальтобетонных покрытий - используемые при изготовлении материалы должны соответствовать ГОСТу 9128 - 2013.

Сложность процесса состоит в том, что для определения марки используется большое количество физических и химических факторов. Для различных компонентов асфальтобетонных смесей параметры отличаются.

Например, асфальтобетон с высокой плотностью, изготовленный из горных пород, содержит более высокие и качественные показатели, чем асфальтобетонное покрытие, изготовленное из щебня. Но несмотря на различие в полученном качестве, взятые материалы относятся к марке I, но отличаются лишь плотностью и устойчивостью к разному виду воздействий.

Асфальтобетон с высокой плотностью, изготовленный из горных пород, содержит более высокие и качественные показатели, чем асфальтобетонное покрытие, изготовленное из щебня. Но несмотря на различие в полученном качестве, взятые материалы относятся к марке I, но отличаются лишь плотностью и устойчивостью к разному виду воздействий...

Марка асфальтобетона разделяет используемые материалы на:

  • 1. Имеющие высокие показатели для камня и битума.
  • 2. Материалы, обладающие усредненными параметрами. В основном такие материалы пригодны для строительных работ всех видов.
  • 3. Материалы, использование которых невозможно в условиях с суровым климатом, при повышенной нагрузке.

Виды марок

Литой асфальт

При изготовлении асфальтобетона существуют три основные марки:

  • Номер I.
  • Первая марка включается в себя достаточно большое количество дорожных материалов. К ней относятся высокоплотные и высокопористые материалы. Такое покрытие изготавливается на основе гравия, песка. Данные смеси показывает высокое качество, разработанное для особых условий. В составе присутствует битум, кварцевый песок, горные породы. Асфальтобетонное покрытие данной марки достаточно широко используется при строительных работах. Марка I гарантирует высокое качество покрытия.

  • Номер II.
  • Данная марка содержит высокоплотные, пористые песчаные типы. По сравнению с первой маркой, покрытие второй марки отличается способностью выдерживать различные климатические условия и нагрузки. Данные параметры у второй марки немного ниже. Но несмотря на это, вторая марка распространена чаще, чем асфальт марки I. Покрытие применяется при строительстве городских улиц, большинства дорог.

  • Номер III.
  • В данной марке отсутствует щебень, но содержатся минеральные вещества. Плотность данной марки находится на относительно высоком уровне, но прочность значительно ниже, по сравнению с покрытием на основе камня. Данное покрытие используется для строительства дорог, не предполагающих большой нагрузки. Так же используется для "ямочного ремонта".

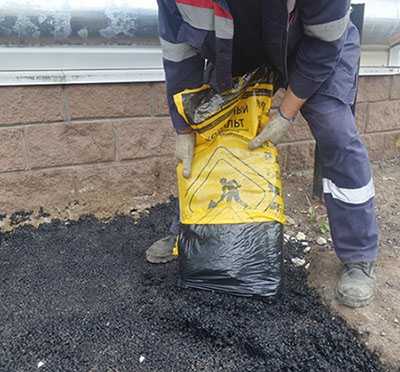

Холодный асфальт

Типы используемого асфальтобетона

Основные свойства асфальтобетонного покрытия зависят как от объема наполнителя, так и от его характеристик. В состав первых трех типов входят щебень, а так же гравий. Остальные два типа имеют в составе большое количество песка.

Существует следующее разделение асфальтобетона по типам:

  • Тип А - 55 - 65 % камня в составе покрытия. Смеси типа А используется только в горячем виде. Отличаются только зернистостью.
  • Тип Б - содержится 45 - 55 % камня. Смесь может использоваться как в горячем, так и в холодном виде. В обозначении данного типа используется буква "х", что означает использование смеси в холодном виде.
  • Тип В - процент камня варьируется от 35 до 45. Покрытие производится как на холодной, так и на горячей смеси.
  • Тип Г - в процессе изготовления в состав входит только песок, добывающийся с помощью отсева, в результате дробления горных пород. Материал достаточно износостойкий.
  • Тип Д- смесь для данного покрытия получатся путем дробления пород.

Все асфальтобетонные покрытия отличаются в стоимости и имеют разные сферы применения, в зависимости от типа, марки, и характеристик используемого материала.

nerudnye-spb.ru

виды, марки, технология изготовления, производство, укладка

Асфальтобетон относится к строительным материалам, которые часто применяются при обустройстве дорог. Нужная прочность набирается материалом после охлаждения, уплотнения исходной смеси. От ингредиентов смеси, соотношения между ними во многом зависят свойства, которыми будет обладать асфальтобетон, ГОСТ действующий на него так же определяет характеристики.

Состав асфальтобетона

ГОСТ 9128 – основной документ, на который опираются производители материалов, входящих в группу асфальтобетона. Процесс приготовления предполагает этап тщательного перемешивания. После уплотняют смесь с минеральными заполнителями, полимерным битумом. Модификаторы асфальтобетона бывают разными.

В готовом виде материал отличается относительно однородной консистенцией, у которой отсутствуют крупнозернистые включения, полости. Степень плотности должна остаться одинаковой по всей толщине слоя.

Состав используемых ингредиентов во многом определяет, какой структурой будет обладать асфальтобетон, что это такое – уже рассказывалось раньше.

Традиционно применяется следующий вариант состава:

  1. Материалы минерального происхождения. Это тонкодисперсный минеральный порошок, так же речь о дроблёном или природном кварцевом песке, щебне или гравии.
  2. Органика с вяжущими свойствами. Обычно это битум, либо эмульсии, которые имеют его в основе.

При перемешивании все составляющие требуется перемешивать в подогретом виде. Далее описываются виды, марки, и типы асфальтобетона.

Виды, марки, типы асфальтобетона

Существуют несколько параметров, на основе которых материал классифицируется. Это зависит от количества используемых компонентов. Основные группы материала будут такими:

  • В зависимости от минеральной составляющей. При этом асфальтобетон сертификат соответствия должен иметь.

Группы выделяются на основе того, какой именно компонент используется в том или ином случае. В составе асфальтобетонных смесей присутствуют различные компоненты, к примеру для типа А – это щебень в растворе, количество которого доходит до 50%. От этого зависит и трещиностойкость асфальтобетона.

  • Размер минеральных зёрен.

Асфальтобетонная смесь содержит крупнозернистый материал, мелкозернистый или песчаный.

  • По используемому строительному материалу. Выделяют щебёночную, песчаную и гравийную разновидности.
  • Температура, которую требуется поддерживать при эксплуатации. Это важно для такого материала, как асфальтобетон, паспорт качества подтверждает характеристики.

Классификацию создают на основе данных, зафиксированных на момент укладки. Выделяются смеси горячей и тёплой разновидности. Температура для холодной смеси при распределении – до 5 градусов. У горячей это не ниже 120 градусов. Так используется и мелкозернистый асфальтобетон на верхний слой.

Что касается марок, то на рынке представлены две основные разновидности. В первой используется щебень размером 1000-1200. У второй марки уже применяют вариант на 800-1000. Марку необходимо определять перед началом эксплуатации раствора. Тогда асфальтобетон применение допускает согласно всем правилам.

Определённая маркировка применяется для горячих вариантов:

  1. Высокоплотные – 1.
  2. Плотные.
  3. Раствор, потом – марка.
  4. А 1 или 2.
  5. Б, В, 1, 2, 3.
  6. Г, Д, 2, 3.
  7. Пористые, 1 или 2.

Существует так же разновидность органоминеральных растворов. При их изготовлении друг с другом смешиваются битум и известняк. Такие составы применяются, когда требуется отремонтировать дорожное полотно. Но это не меняет производство асфальтобетонной смеси.

Область применения

Асфальтобетонные смеси получили широкое распространение благодаря следующим достоинствам:

  • Марочная прочность набирается в сжатые сроки.
  • Большое количество доступных модификаций.
  • Простая укладка.
  • Технологичность высокого уровня, что подтверждает ГОСТ, асфальтобетон технические условия позволяет сохранить идеальными.

Смеси применяются, когда ремонтируются или строятся:

  1. Взлётно-посадочные полосы на аэродромах.
  2. Напольные основания на территории коммерческих и складских, промышленных объектов.
  3. Площади и площадки, автомобильные парковки. Главное – правильно выполнить расчёт асфальтобетона.
  4. Дороги общественного пользования.
  5. Автотранспортные магистрали, с серьёзными эксплуатационными нагрузками.

Это далеко не полный перечень сфер, где материал может применяться. Транспортно-экономические показатели смеси так же приятно удивляют владельцев. Как и коэффициент уплотнения.

По сравнению с другими материалами, асфальтобетон медленнее подвергается износу уже после того, как наберёт необходимую прочность. Он успешно сопротивляется воздействию окружающей среды, даже агрессивному. Этому способствует и правильный отбор кернов ГОСТ.

Технология, процесс изготовления

Основные материалы для приготовления готовой смеси – твёрдые или сыпучие минеральные наполнители, к которым добавляют вязкий связующий компонент. Приготовление основано на принципе тщательного перемешивания компонентов друг с другом. Главная цель – получение консистенции с высокой однородностью, оптимальные показатели по плотности. Исключением не стал и асфальтобетон тип 6.

Эксперты стараются разработать новые технологии, связанные с данным материалом и его изготовлением. К примеру, зарубежные производители добавляют к составу резину, чтобы процесс производства был дешевле. Чаще всего используются остатки материалов, которые получены в ходе утилизации автомобильных шин. При этом не уменьшается качество, которым обладает асфальтобетон, состав, пропорции которого не меняются со временем.

Специальные пигменты добавляются к основе, чтобы улучшить эстетические параметры материала. Отечественные компании так же пробуют создать декоративные разновидности асфальтобетона. Но расскажем подробнее об изготовлении материалов на основе ГОСТ 9128 – 97. Он используется и теми, кто производит асфальтобетон жёсткий.

Описание процесса производства

Производство организовано на специализированных заводах, которые закупают необходимое оборудование. Используются при этом модификации оборудования по циклическому, либо непрерывному действию. Отбор проб проводится отдельно.

  • При циклическом действии.

В данную группу входят предприятия, которые рассчитаны на производство небольших, либо средних партий товаров. Объекты могут располагаться даже вблизи населённых пунктов. Актуальный вариант там, где время от времени возникает необходимость в организации поставок строительных материалов. Отходы асфальтобетона минимальны.

Такие заводы уникальны тем, что допускают внесение изменений в состав по нескольку раз за одну смену. Качество смеси от этого нисколько не страдает. Как и шумность асфальтобетона.

У циклических предприятий имеется полный набор оборудования, включающий приспособления для приёмки основного вещества, перемешивания его с другими компонентами. Но у таких комплектов имеются и дополнительные части, включая и контроль качества асфальтобетона:

  1. Ёмкости для складирования продукции в готовом виде.
  2. Вибросито для дробления, сортировки.
  3. Грохот.

Грохот необходим, чтобы получить готовый асфальт высокого качества. До того, как попасть в мешалки, сыпучие компоненты разделяются на группы, в зависимости от фракций. Ёмкости для хранения позволят готовить материалы с определённым запасом. Исключением не стал и асфальтобетон для верхних слоёв.

  • С непрерывным действием.

Для производства компактных комплексов, предназначенных для перевозки материалов с одного места на другое. Главное – помнить о таком свойстве, как холодная регенерация асфальтобетона.

Такие объекты отличаются организацией непрерывного производственного процесса. Ингредиенты постоянного подаются внутрь бункеров, где осуществляется их дальнейшая переработка. В силосы смеси подаются уже в готовом виде. Технология уплотнения асфальтобетона имеет свои разновидности.

Нельзя производить без грохота. В базовой комплектации при таких обстоятельствах нет грохота, что становится серьёзным недостатком. Потому для заполнителей не проводится тщательная обработка. От этого страдает однородность смеси. Но сдвигоустойчивость остаётся прежней.

Этапы производства

Согласно общей инструкции, производство предполагает прохождение следующих этапов:

  1. Оценка качества для всех компонентов будущей смеси.
  2. Работа с заполнителями минерального характера. Входит ли бетон в состав асфальтобетонной смеси? Ответ будет положительным.
  3. Подача компонентов к нагревательным бункерам.
  4. Объединение компонентов внутри смесителя. Только при долговременном перемешивании из исходных смесей удаляется весь лишний воздух. Благодаря этому к минимуму сводится количество пустот. Консистенция становится равномерной. Из-за этого появляется трещиностойкость асфальтобетона.
  5. Перемещение готового продукта в ёмкости, предназначенные для временного хранения.

Для определения качества смеси используются лабораторные методы, либо проводятся испытания вне специальных помещений. Они помогают определить и уплотнение.

Технология укладки

Технический проект и финансовая смета – документы, которые составляются перед началом любой работы. Укладка не стала исключением, она так же требует выполнения данного действия. Некоторыми применяется и динамический модуль упругости.

Следующий этап – разметка непосредственной территории. Это необходимо для того, чтобы не пострадали коммуникации, расположенные рядом. Значение придаётся большим деревьям, у которых развита система ветвей. Их требуется вырубить, чтобы дальнейшая эксплуатация не была связана с проблемами. Например, чтобы не пострадала нарезка швов.

Далее выполняется следующая схема.

  • Когда подготовительные работы заканчиваются – избавляются от верхнего сырого слоя грунта.

На данном этапе используется техника вроде бульдозеров и экскаваторов. Глубина будет зависеть от особенностей конкретного участка, его условий эксплуатации. К примеру, в случае с тротуарами и садовыми дорожками достаточно до 10-25 сантиметров глубины. Для проезжей части показатель увеличивается. Чем больше нагрузка, тем больше он должен быть. Тогда асфальтобетон пористый сможет выдержать нагрузку.

  • Дренажную систему обустраивать обязательно. Но с покрытием вода скапливаться не должна. Отсутствие лишнего грунта важно.
  • Окончание земляных работ приводит к тому, что укладывается на землю асфальтобетон, характеристики которого не должны меняться.

Характеристики применяемых оснований зависят от будущих эксплуатационных условий. К примеру, при обустройстве дорожек для пешеходов песочно-щебневая подушка может иметь высоту до 5-10 сантиметров. При создании проезжих частей уже надо брать во внимание параметр от 10 сантиметров и больше. Подушку укладывают по нескольким слоям, если предполагается наличие серьёзных нагрузок. Сначала идёт гравий, за ним переходят к щебню, потом крупный речной песок. Так образуется правильный асфальтобетон, состав в процентах для которого определяется просто.

Подушку обильно поливают водой, чтобы ускорить процесс усадки. Тогда основание становится прочнее. Катки или виброплиты становятся незаменимыми помощниками при утрамбовке.

Дополнительные рекомендации

Бетон или железобетонные плиты применяются для тех ситуаций, когда предполагается, что дорожное полотно будет испытывать серьёзные нагрузки. Для нашего государства такие покрытия ещё стоят дорого. Потому подобные варианты выбирают не так редко, как хотелось бы. Штриховка по ГОСТ помогает сделать правильный выбор.

Вопрос о строительном мусоре. Использование строительного мусора в качестве подсыпки – одно из оптимальных решений. Это цементно-песчаная штукатурка, блоки и перекрытия, старые битые плиты, кирпич, камень и так далее. Если материалы достаточно хорошо утрамбованы, то итоговый результат не уступает аналогичным технологиям нового образца. Благодаря использованию мусора для вторичной переработки себестоимость уменьшается. Но сам процесс укладки более трудоёмкий. Фракция у строительных материалов большая, из-за этого укладка усложняется. Но свойства асфальтобетона легко регулируются.

Итоги

Строительство дорог и различных площадок, взлётных полос – сферы, где асфальтобетон нашёл наиболее широкое применение. Но он подходит и для обустройства земельных участков, принадлежащих частным лицам. От ингредиентов, входящих в состав, зависит общая масса смеси, итоговое качество в готовом виде. Стоит заранее изучить характеристики материалов в основе, чтобы сделать правильный выбор, получить результат, сохраняющийся на долгое время.

betonov.com

Типы асфальтобетонных смесей

Мелкозернистая плотная тип А, I марки ГОСТ 9128-97

      Используется для устройства верхних слоев дорожных покрытий магистральных улиц, развязок, мостов, спусков эстакад общегородского и федерального назначения.
Время укладки:
1 – 2 часа.
Состав 1:
Песок , Щебень фракции 5-20, Минеральный порошок ,Битум БНД 60/90 .
Состав 2:
Отсев , Щебень фракции 5-20, Минеральный порошок ,Битум БНД 60/90 .

Мелкозернистая плотная тип Б, марки I ГОСТ 9128-97

      Используется для устройства верхних слоев дорожных покрытий магистральных улиц, развязок, мостов, спусков эстакад общегородского и федерального назначения, ямочного ремонта.
Время укладки:
1 – 2 часа.
Состав 1:
Песок, Щебень фракции 5-20 , Минеральный порошок ,Битум БНД 60/90 .
Состав 2:
Отсев , Щебень фракции 5-20, Минеральный порошок ,Битум БНД 60/90 .

Мелкозернистая плотная тип В, марки II ГОСТ 9128-97

      Используется для устройства верхних слоев дорожных покрытий улиц местного значения, площадок под стоянку легковых и грузовых автомобилей, внутри дворовых площадок и дорог.
Время укладки:
2 – 3 часа .
Состав:
Щебень фракции 5-20 ,Отсев , Песок, Минеральный порошок ,Битум БНД 60/90.

Песчаная плотная тип Г, марки II ГОСТ 9128-97

      Используется для устройства площадок под стоянку легковых автомобилей, заездов с внутренних дорог к гаражам, для устройства тротуаров и дорожек, устройства пола в боксах и гаражах, перронов внутри дворовых площадок.
Время укладки:
2 – 3 часа.
Состав :
Отсев ,Минеральный порошок ,Битум БНД 60/90%.

Песчаная плотная тип Д, II марки

      Используется для устройства площадок под стоянку легковых автомобилей, заездов с внутренних дорог к гаражам, для устройства тротуаров и дорожек, устройства пола в боксах и гаражах, перронов внутри дворовых площадок.
Время укладки:
2 – 3 часа в летнее время.
Состав:
Песок ,Минеральный порошок ,Битум БНД 60/90 .

Песчаная высокопористая, I марки ГОСТ 9128-97

      Используется для укладки бордюра, устройства тротуаров , дорожек и площадок на садовом участке, для выравнивания и утепления крыш гаражей, строящихся домов с мягкой кровлей (перед слоем покрытия из рубероида, изоплена,изовера).
Время укладки:
2 – 3 часа.
Состав:
Песок ,Минеральный порошок ,Битум БНД 60/90 .

Мелкозернистая пористая, марки I

      Используется для устройства нижних слоев дорожной одежды автомобильных дорог, городских улиц общегородского и федерального назначения, ямочного ремонта (как нижний слой при больших толщинах).
Время укладки:
2 – 3 часа.
Состав:
Щебень фракции 5-20 ,Песок ,Минеральный порошок ,Битум БНД 60/90.

Крупнозернистая пористая, марки I

      Используется для устройства нижних слоев дорожной одежды автомобильных дорог, городских улиц эстакад общегородского и федерального назначения, ямочного ремонта (как нижний слой при больших толщинах).
Время укладки:
2 – 3 часа.
Состав:
Щебень фракций 5-20 и 20-70 ,Песок ,Минеральный порошок ,Битум БНД 60/90.

Черный щебень мелкозернистый ВСН 123-77

      Используется при устройстве поверхностной обработки асфальтобетонных покрытий (для повышения сцепления шин с поверхностью асфальтобетонного покрытия) для конструктивных слоев дорожной одежды.
Время укладки:
2 – 3часов.
Состав:
Щебень фракции 5-20 ,Битум БНД 60/90 .

Черный щебень крупнозернистый ВСН 123-77

      Используется для конструктивных слоев дорожной одежды и верхних слоев щебеночных оснований.
Время укладки:
2 – 3 часа.
Состав:
Щебень фракций 5-20 и 20-40 ,Битум БНД 60/90 .

Полуфабрикаты:

      Минеральный порошок ГОСТ 16557

      Известняковый наполнитель , используется для приготовления асфальтобетонных смесей и в сухих строительных смесях для штукатурных и каменных работ.

      Горячий песок

      Просушенный природный песок до t  °С 180-200?. Применяется для подсыпки в основание полов в помещениях.

      Битум нефтяной дорожный вязкий (БНД 60 / 90) ГОСТ 22-245

      Битум применяется для проливки оснований асфальтовых покрытий.
