Армирование углов и примыканий

Армирование углов и примыканий
"Длину арматуры назначают такой, чтобы в углах она не доходила до поперечных стенок опалубки на 4 - 10см. В углах и в Т-образных соединениях ленты ростверка прутки арматуры пересекаются без какого-либо соединения между собой.
Если длина прутков арматуры недостаточна, чтобы перекрыть всю длину стены, то необходимо осуществить перехлёст арматуры на длину в 60 диаметров прутков." Такое исполнение «армирования» чревато отколом слоев фундамента по ширине и образованиями трещин у углов. Данное "соединение" арматуры (по сути является разрывом, а не соединением арматуры) не обеспечивает непрерывности контура армирвания фундамента. Армируя таким образом углы фундаментной ленты вы получаете отдельные балки, формально соединенные между собой, а не монолитную железобетонную раму. Передачу усилий от стержня к стержню обеспечивает лишь соединение арматуры нахлестом, либо загибом арматуры.
Угол железобетонной конструкции – место концентрации напряжений. Разные слои железобетонной конструкции могут испытывать разнонаправленные напряжения сжатия и растяжения. При неправильном армировании, эти напряжения не будут восприниматься стальными стержнями арматуры. Если арматура в углу будет разрывной, то монолитный фундамент будет представлять собой не единую пространственную раму, а набор отдельных балок. В этом случае в углах фундамента возможно образование трещин, отколов и расслоений бетона.
Общий смысл правильного армирвания угла – это дополнительная анкеровка (закрепление) арматуры с помощью отогнутых элементов и арматурная связь зон различных напряжений в углу фундамента (связь внутреннего и наружного слоев бетонной ленты). При таком армировании связываются только внешние стержни арматуры и вертикальная арматура выставляется только у внешних прутов. Внутренние стержни арматуры в углу свободно пересекаются. В зоне угловой анкеровки арматуры поперечная арматура ставится в два раза чаще, чем рекомендуется для ленты фундамента (0,4 от высоты сечения ленты фундамента, но не более 25 см).
Армирование углов стен – Армирование углов и примыканийАрмирование углов стен – Армирование углов и примыканийАрмирование углов стен – Армирование углов и примыканийАрмирование углов стен – Армирование углов и примыканий
Армирование углов стен – Армирование углов и примыканий

myremdom.ru

Армирование углов фундамента, фото, схемы, видео

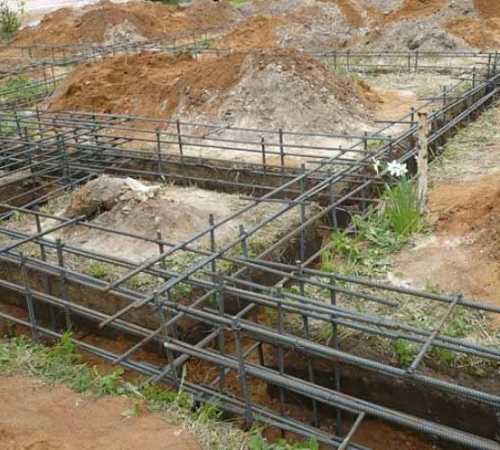

Спецификой возведения ленточного фундамента будет необходимость армирования углов. Именно на эту часть зданий, а не на стены, приходится максимальный вектор нагрузки. Долговечность и отсутствие трещин определяется этим фактором. Правильное армирование углов для ленточного фундамента определяется общими строительными нормативами, разобраться в которых поможет информация нашей статьи.

 Армирование углов стен – Армирование углов и примыканий



Основные положения правильного армирования:

  1. Наибольшие нагрузки воздействуют на продольную часть ленточного фундамента, поэтому такие участки необходимо укреплять толстыми прутьями, диаметр которых не менее 15 мм.
  2. На степень армирования влияет и плотность почвы, на которой возведено здание. Для рыхлых и неустойчивых пород необходима арматура максимального сечения.
  3. Желательно также выбирать ребристые стенки прутьев, так будет хорошее сцепление с бетонным раствором.
  4. Углы ленточного фундамента нуждаются в более тщательном укреплении, нежели стены. Каркас для армирования стен должен быть хорошо просчитан именно в местах углов, иначе от него не будет ожидаемой пользы.





Грамотно просчитанная схема металлического каркаса способна в разы увеличить выдерживаемую нагрузку и продлить срок эксплуатации здания. При расчете укрепления учитываются множество факторов, но основные параметры металлического каркаса будут строго регулироваться строительными нормативами.

Армирование углов стен – Армирование углов и примыканийПравильное армирование фундамента — залог успешного строительства



Как правильно просчитать металлический каркас армирования:

  • Расстояние между вертикальными стойками: от 50 до 80 см.
  • Несущие прутья опоры должны быть сечением от 10 до 20 мм.
  • Диаметр дополнительных прутьев от 4 до 10 мм.
  • Каркас располагается от края бетонного основания не мене чем на 5 см.
  • Нижние прутья не устанавливаются ниже уровня земли более чем на 5 см.

Дополнительный металлический каркас для укрепления не составит труда изготовить самостоятельно, но здесь необходимо учитывать некоторые нюансы. Не стоит пренебрегать уже наработанным опытом квалифицированных строителей. Избежать распространенных ошибок при строительстве помогут чертежи каркаса и строгое соблюдение рекомендаций по выбору материалов. Перед выполнением основных работ нелишним будет и составление чертежа для каркаса армирования. Это позволит быстрее выполнить работы и избежать некоторых просчетов при строительстве.

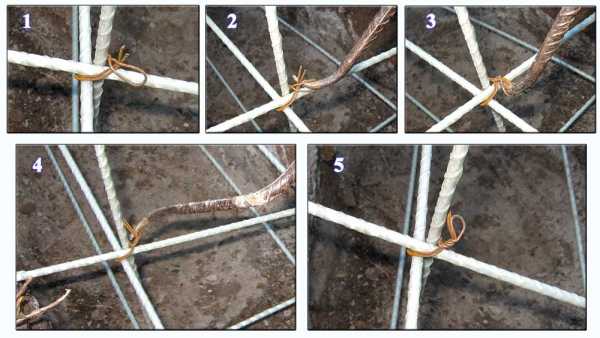

Армирование углов стен – Армирование углов и примыканийСхема вязки углов армирования



Расчет веса арматуры





Алгоритм изготовления металлического каркаса:

  1. Несущие прутья (диаметр 10–20 мм) вбиваются в землю шагом приблизительно 50–60 см.
  2. Сверху и снизу привариваются вертикальные несущие прутья.
  3. Устанавливаются и привариваются дополнительные рабочие прутья, расстояние между ними произвольное, но не более 8–10 см.

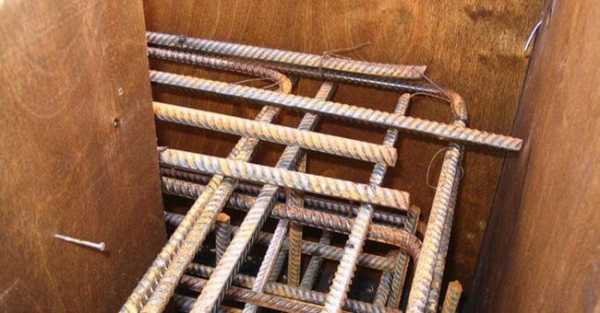

Особенное внимание следует уделить укреплению углов конструкции. Множество строительных ошибок и некачественных построек обязаны своим появлением именно некачественному армированию углов здания. Стены в этом случае испытывают меньшую нагрузку, поэтому стандартного каркаса для них будет достаточно.

Армирование углов стен – Армирование углов и примыканийАрмирование прямого угла и примыкания





[ads-mob-1]

Нюансы дополнительного армирования углов:

  • Нельзя выполнять сварку именно на стыках конструкции.
  • Прутья на углах приваривают немного под наклоном и предварительно сгибают.
  • Не допускается упрочнение ленточного фундамента в местах стыков стен перекрестными креплениями.
  • Рекомендуется дополнительное крепление прутьев при помощи согнутой арматуры.
  • Каркас должен представлять собой единое целое, а не блоки монолитной конструкции.
Армирование углов стен – Армирование углов и примыканийВарианты армирования прямого угла





На долговечность зданий влияют множество факторов, перечислить все займет много времени, но если говорить именно о прочности фундамента и стен, существует несколько простейших условий грамотного возведения построек.

Правила хорошего строительства:

  1. Применение исключительно качественных материалов. Разумная экономия может относиться к менее важным участкам постройки, но для фундамента (ленточного в нашем случае) и стен, качество используемых материалов будет приоритетным.
  2. Обязательная сварка металлического каркаса для армирования. Крепление при помощи проволоки и прочих уловок не сможет создать монолитную конструкцию.
  3. Слой бетона для ленточного фундамента заливается в один прием. Это позволит избежать стыков, которые ослабляют основание и стены.
  4. Для укрепления стен и в местах стыков используют дополнительное упрочнение при помощи металлического каркаса. Выполнять его необходимо исключительно при помощи сварочных соединений, а не банальное скручивание проволокой.
  5. На стыках стен используют гнутые прутья, соединенные с основной сеткой под углом. Это создаст нужную крепость и монолитность основания.
Армирование углов стен – Армирование углов и примыканийУстановка фундамента имеет множество нюансов





Выполнить качественный ленточный фундамент для вашего здания поможет строгое следование основным нормам строительства. Увеличить эксплуатационный срок постройки и придать основанию дополнительную жесткость и способность выдерживать нагрузки, способствует дополнительное армирование бетонного основания. Небольшие нюансы правильного армирования определят дальнейшее качество конструкции и помогут избежать распространенных строительных ошибок и погрешностей.

rfund.ru

Армирование углов ленточного фундамента - схемы и правила вязки

Фундамент – это одна из наиважнейших частей любого строения, поэтому ему надо уделить особое внимание уже на этапе проектирования здания. Чаще всего в качестве основания для возведения загородной постройки выбирают ленточный фундамент, который представляет собой конструкцию из металлического каркаса, залитого бетоном. Армирование углов ленточного фундамента необходимо производить с особой тщательностью, так как именно они испытывают наибольшие вертикальные, продольные и поперечные нагрузки, как со стороны самого здания, так и со стороны грунта.

Армирование углов стен – Армирование углов и примыканий

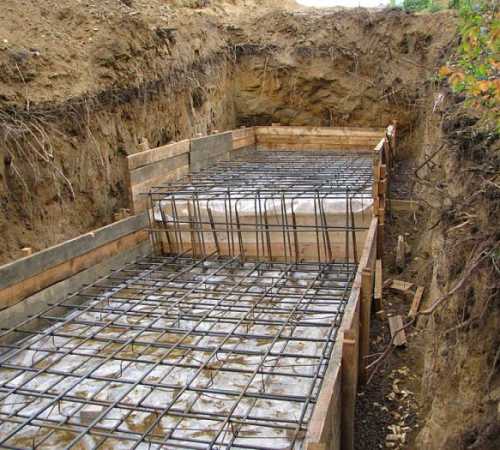

Зачем нужно армировать ленточный фундамент

Сам бетон является довольно прочным и долговечным строительным материалом, хорошо выдерживающим вертикальное давление. Однако без надлежащего армирования фундамент не выдержит нагрузок на разрыв, сжатие в горизонтальном направлении и изгиб (все это приведет к образованию трещин). Поэтому основой любого ленточного фундамента является армирующий каркас. Зная о том, как правильно армировать ленточный фундамент, а особенно углы и места примыканий, можно собственноручно построить основу любого здания, будь то небольшая дачная беседка или трехэтажный дом. Правильно рассчитанная и изготовленная монолитная железобетонная конструкция фундамента станет гарантом долговечности и прочности любого здания.

Армирование углов стен – Армирование углов и примыканий

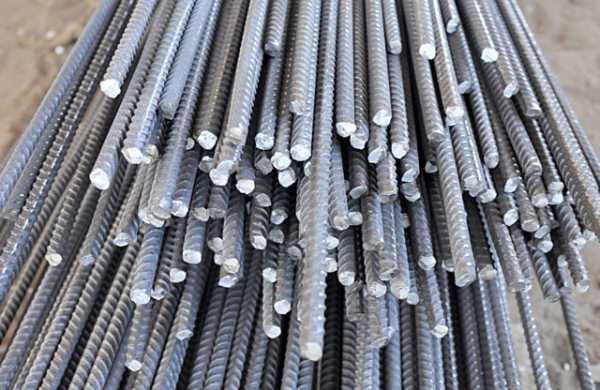

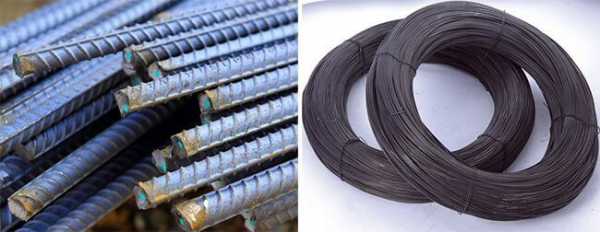

Материалы для армирования

Наибольшие нагрузки испытывают продольные части армирующего каркаса ленточного фундамента, поэтому для их изготовления используются профильные прутки арматуры диаметром от 12 до 20 мм в зависимости от нагрузки (количества этажей будущего здания и материала, который будет использоваться для возведения стен). Для вертикальных и поперечных частей конструкции можно использовать гладкую арматуру диаметром от 8 до 12 мм (зависит от веса стен и высоты «ленты»). Для обвязки арматуры используется специальная мягкая вязальная проволока диаметром 0,8-1,2 мм.

Армирование углов стен – Армирование углов и примыканий

Необходимые инструменты и приспособления:

  • Специальный резак для арматуры (либо болгарка с дисками для резки металла).
  • Приспособление (может быть изготовлено из обрезков металлических уголков, швеллера и труб подходящего диаметра) для угловых загибов арматуры и изготовления вертикальных прямоугольных хомутов; Г-образных и П-образных армирующих элементов. При желании данное приспособление в заводском исполнении можно приобрести в строительном магазине.

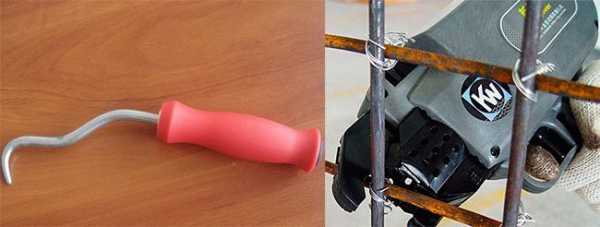

  • Крючок, с помощью которого вяжут арматуру проволокой, или специальный вязальный аккумуляторный пистолет (можно взять на прокат – это значительно сэкономит время).

Армирование углов стен – Армирование углов и примыканий

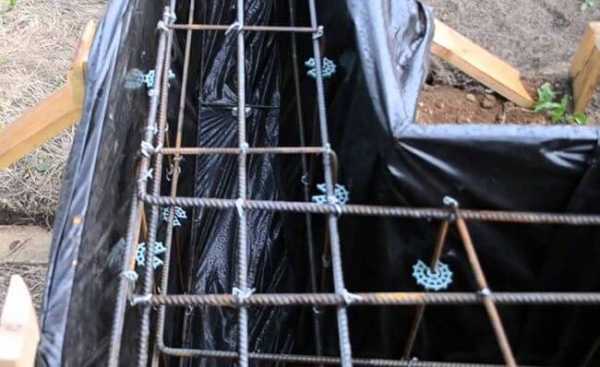

  • Специальные «стульчики» или «лягушки» для поднятия армирующего пояса на 50 мм от нижнего края гидроизоляционного слоя (можно использовать куски кирпичей подходящих размеров).
  • «Звездочки» для обеспечения зазора в 50 мм между опалубкой и армирующим каркасом.

Армирование углов стен – Армирование углов и примыканий

  • Шаблоны с отверстиями для продольных частей арматуры, которые служат для удобства обвязки частей будущего каркаса (легко изготовить из досок или толстой фанеры).

Как правильно сделать армирование

Чтобы армирование было сделано по всем правилам, необходимо выполнять следующие требования:

  • Расстояние между продольными поясами арматуры не должно превышать 50 см. Количество поясов зависит от высоты фундамента.
  • Вертикальные и поперечные прутки арматуры (то есть поперечные пояса) устанавливаются с шагом 30 см согласно рекомендациям СНиП-а, но на практике часто делают шаг 50 см. Иногда поперечный пояс выполняют в виде прямоугольного хомута.
  • От каждого угла в обе стороны надо установить по 3-4 поперечных пояса с шагом 0,5 от основного.
  • От места примыкания в каждую сторону также необходимо сделать по 3-4 поперечных пояса с шагом 0,5 от основного.
  • Выбор диаметра основной продольной арматуры зависит от нагрузки на фундамент, то есть чем больше нагрузка, тем толще арматура.
  • Для вязки каркаса применяется только специальная проволока.
  • Для того чтобы после заливки раствора вокруг металлического каркаса с каждой стороны образовался защитный слой из бетона толщиной 50 мм, необходимо установить специальные приспособления: снизу каркаса «стульчики» или «лягушки», а с боков – «звездочки».
  • Армировать углы каркаса необходимо, только применяя специальные усиливающие конструкцию схемы, а не простым вязанием внахлест перпендикулярных прутьев арматуры.
  • Прямые участки каркаса желательно выполнять цельными кусками арматуры (стандартная заводская длина 11,7 м).
  • При стыковке продольных арматурных элементов необходимо строго соблюдать размеры нахлеста одного прутка на другой (для бетона марки М200 – 50 диаметров арматуры, для М250 – 40 диаметров, для М300 – 35 диаметров).
  • Недопустима стыковка продольных прутков арматуры в одном и том же месте по вертикали (разнос должен составлять не менее 60 см или 1,5 длины нахлеста).

Армирование углов стен – Армирование углов и примыканий

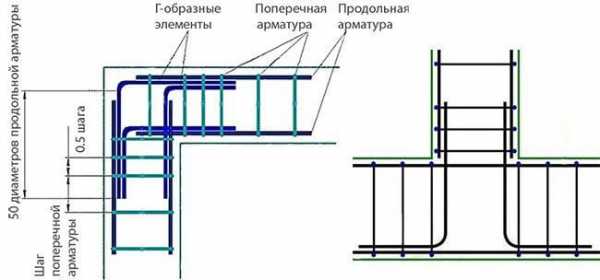

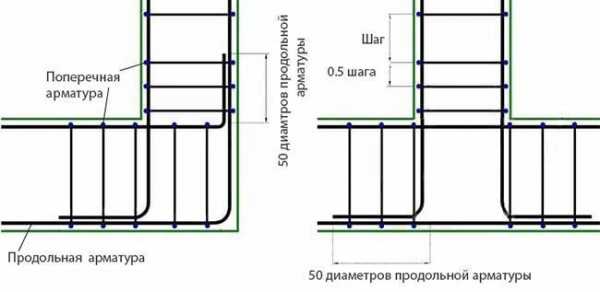

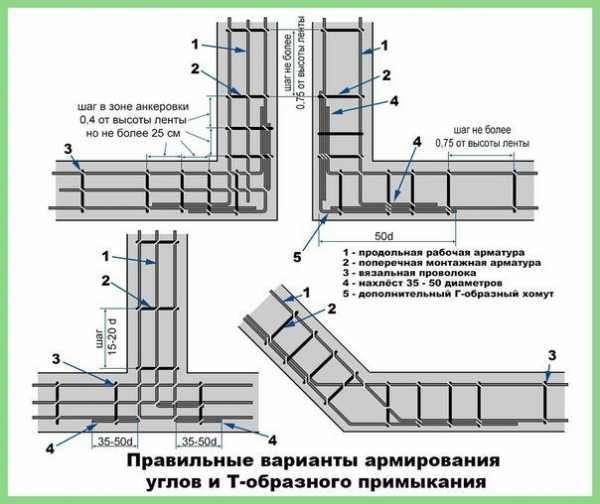

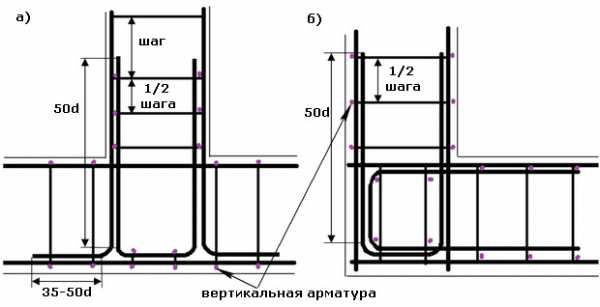

Варианты армирования прямых углов и мест примыканий

Угловые элементы ленточного фундамента испытывают наибольшие нагрузки после возведения здания. Поэтому от того, насколько качественно выполнено армирование этих участков фундамента будет зависеть надежность и долговечность всего сооружения. Простая вязка продольных элементов арматуры под прямым углом недопустима, так как такой способ не обеспечивает дополнительной прочности. Есть три основных метода армирования угловых частей и мест примыканий для ленточных фундаментов:

Первый способ

Основная внешняя продольная арматура загибается под 90 градусов. Внутренние продольные прутки также загибаются под 90 градусов и крепятся проволокой к внешним продольным пруткам. Величина загнутой части внутренних прутков должна равняться 50 диаметрам продольной арматуры. Такие же операции необходимо провести на всех горизонтальных уровнях армирующего каркаса.

Шаг вертикальных (поперечных) арматур в угловых элементах и местах примыканий должен составлять 0,5 основного шага. Это же требование к шагу относится и ко всем остальным методам армирования угловых частей и мест примыканий.

Армирование углов стен – Армирование углов и примыканий

Второй способ

Этот метод анкеровки в угловых соединениях и местах примыканий для изготовления металлического каркаса считается наиболее простым и часто используется. Если длины продольных прутьев не хватает, чтобы их загнуть, применяют Г-образные крепящие элементы. Длина каждого плеча такого элементов должна составлять не менее 50 диаметров основной арматуры. Внешние продольные прутки связываются одним Г-образным элементом между собой. Каждый внутренний продольный элемент соединяется с внешним прутком арматуры с помощью Г-образного элемента. Для армирования одного углового соединения потребуется три Г-образных хомута на каждый продольный уровень каркаса. Для места примыкания необходимо по два таких элемента на каждый уровень.

Армирование углов стен – Армирование углов и примыканий

Третий способ

Чтобы сделать металлический армирующий каркас более прочным устанавливаем в углах и местах примыканий П-образные элементы. Ширина таких элементов соответствует ширине армирующего каркаса, а длина – не менее 50 диаметров продольного арматурного прутка. Эти элементы вяжутся к основным продольным прутьям открытой частью буквы «П» по направлению от угла. Для армирования одного угла требуется два таких элемента (на каждом горизонтальном уровне), для места примыкания по одному элементу на каждый уровень.

Армирование углов стен – Армирование углов и примыканий

Армирование тупых углов

При сложной геометрии ленточного фундамента, некоторые углы могут быть гораздо больше 90 градусов. Тупой угол также необходимо армировать по специальным схемам, увеличивающим прочность каркаса. Существуют два основных способа правильного армирования тупых углов фундамента.

Первый способ

Оптимальным решением для армирования тупого угла является загиб внешней продольной арматуры под необходимым углом. Внутренние продольные хлысты также загибаются под тем же углом, и вяжутся к внешней продольной составляющей каркаса. Длина каждой загнутой части внутреннего продольного прутка составляет не менее 50 диаметров основной арматуры.

Армирование углов стен – Армирование углов и примыканий

Второй способ

Для укрепления тупых угловых частей каркаса используются дополнительные элементы, загнутые под необходимым углом. Длина плеча такого изогнутого элемента должна равняться не менее 50 диаметров продольной арматуры. Перехлест при вязке варьируется в пределах от 35 до 50 диаметров арматуры в зависимости от марки цемента, применяемой для бетонного раствора.

Ошибки армирования углов ленточного фундамента

Наибольшее количество ошибок, которые допускаются при изготовлении арматурного каркаса для ленточного фундамента, происходит именно при армировании угловых элементов и мест примыканий. Самая распространенная ошибка – вязание перекрещивающихся прутков в угловых частях фундамента, которая ведет к значительному ослаблению конструкции. На профессиональном языке это называется «разрыв арматуры».

Еще одной распространенной ошибкой является простой загиб внешних и внутренних продольных прутков арматуры без применения дополнительных усиливающих элементов. Это же относится и к армированию тупых угловых частей каркаса.

Армирование углов стен – Армирование углов и примыканий

Важно! Если вязка производится перпендикулярно насечкам рифленой арматуры, то это приводит к ее проскальзыванию в момент заливки бетона и нарушает геометрию каркаса. Если вязка производится параллельно насечкам (то есть проволока укладывается в углубления на арматурных прутьях), то это обеспечивает более плотное и надежное соединение.

В заключении

При соблюдении всех норм и правил армирования, лента фундамента выдерживает значительные нагрузки и пригодна для строительства даже трехэтажного кирпичного дома.

zamesbetona.ru

Армирование углов ленточного фундамента

Дата: 15 января 2019

Просмотров: 2981

Коментариев: 0

Правильное армирование углов фундамента


Армирование углов стен – Армирование углов и примыканий

Основой любой жилой производственной постройки является фундамент. Продолжительный срок эксплуатации здания обеспечивает широко применяемая основа ленточного типа, которая обязательно усиливается стальными прутками. Армирование углов ленточного фундамента, воспринимающих значительную часть действующей нагрузки – серьезная технологическая операция.

При эксплуатации строения на фундамент постоянно воздействуют комплексные усилия – масса здания, движение почвы, реакция грунтов в результате морозного пучения. Различные зоны, в том числе и угловые стыки, железобетонной основы воспринимают сжимающие и растягивающие нагрузки.

Максимальная концентрация напряжений возникает в углах железобетонной конструкции, неправильное армирование которых может привести к нарушению целостности нулевого уровня и самого объекта строительства. Процесс армирования фундамента и его углов регламентирован строительными нормами и правилами, соблюдение которых гарантирует надежность и устойчивость строения.

Рассмотрим детально угловое армирование, правила выбора арматуры, а также остановимся на особенностях выполнения мероприятий.

Армирование углов стен – Армирование углов и примыканий

Если пруты арматуры в углах вязать и устанавливать правильно, строение простоит довольно долго, и в нем не появятся никакие повреждения

Подготовительный этап

Профессионально выполненное проектирование ленточной основы и квалифицированно проведенные расчеты влияют на срок эксплуатации, прочность строения. При выполнении проектных работ учитываются следующие факторы:

  • Масса строения, связанная с применяемыми материалами и конструкцией здания.
  • Воспринимаемые усилия.
  • Разновидность грунта, на котором осуществляется строительство.
  • Особенности климата местности.
  • Сопротивление грунта, связанное с наличием водоносных слоев и замерзанием почвы.

По результатам расчетных мероприятий определяется глубина закладки основания. Согласно глубине погружения в почву, существует два типа фундамента:

  • неглубокий фундамент, применяемый для твердых грунтов, не подверженных пучению;
  • глубоко погруженный в грунт, используемый на почвах, которые отличаются повышенной пучинистостью.

Варианты отличаются уровнем финансовых расходов, трудоемкостью выполнения работ, объемом применяемых материалов, особенностями конструкции арматурного каркаса. Схема арматурного контура учитывает размеры прутков и обязательно предусматривает угловое армирование.

Армирование углов стен – Армирование углов и примыканий

Очень важно, чтобы укладка и вязка арматуры была произведена правильно

Инструменты и приспособления

Для производства мероприятий по усилению фундамента ленточного типа, в том числе его угловых частей, подготовьте следующие инструменты:

  • болгарку, используемую для резки элементов пространственного каркаса, или специальные арматурные кусачки;
  • рулетку строительную, длина ленты которой соответствует размерам строения и позволяет осуществлять замеры;
  • предварительно отожженную проволоку, применяемую для вязания арматуры и элементов каркаса;
  • ручное или полуавтоматическое приспособление для фиксации арматуры;
  • подкладки из древесины или пластмассы, обеспечивающие фиксированное расстояние от элементов стальной пространственной конструкции до грунта;
  • плоскогубцы или кусачки для работы с вязальной проволокой;
  • молоток, который потребуется при выполнении работ по формированию арматурного каркаса.

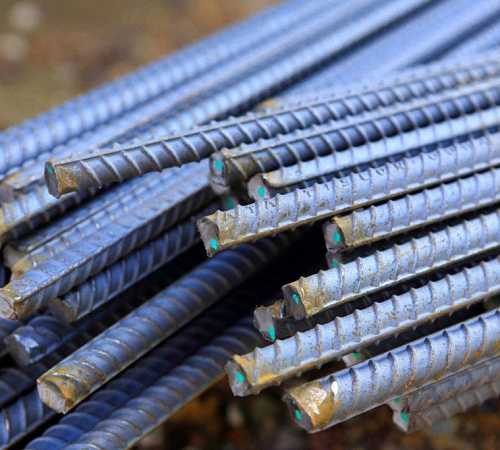

Выбор арматуры

Правильный выбор арматуры для усиления основания углов ленточного типа положительно влияет на прочность всей конструкции. Принимая решение по применению стальных прутков, обратите внимание на маркировку проката.

Армирование углов стен – Армирование углов и примыканий

Выбор толщины армирующих прутьев во многом зависит от распределения нагрузок

Можно применять арматуру, отличительными особенностями которой является:

  • Возможность соединения в единую конструкцию с помощью сварки, о чем свидетельствует индекс С в маркировке.
  • Устойчивость к воздействию коррозионных процессов, возникающих в бетонном массиве, что подтверждается обозначением К в аббревиатуре.
  • Сохранение прочностных характеристик при фиксации элементов с помощью вязальной проволоки. Такие прутки, соответствующие классам A-2, A-3, изготавливаются из стали 35ГС, соединяются только проволокой. Дуговая сварка для крепления недопустима.

Для усиления применяются металлические прутья диаметром 10-12 мм. Выбор марки и сортамента осуществляется согласно предварительно выполненным расчетам.

Целесообразность усиления основания

Правильно выполненный фундамент здания, представляющий бетонный монолит, обладает высокими прочностными характеристиками. Без стальной арматуры он не будет иметь требуемой эксплуатационной прочности. Бетон обладает повышенной устойчивостью к действию сжимающих нагрузок, однако может растрескаться при растяжении.

Это в полной мере компенсируется арматурным каркасом, устанавливаемым до заливки ленточного фундамента на нижнем и верхнем уровне ленточного контура. В углах фундамента концентрируются значительные усилия. Именно поэтому правильное армирование углов основания ленточного типа является гарантией длительного ресурса эксплуатации строения и его прочности.

Армирование углов стен – Армирование углов и примыканий

В угловые части дополнительно нужно установить вертикальные металлические стержни

Установленная в угловых частях фундамента арматура значительно увеличивает прочностные характеристики конструкции, компенсирует изгибающие и разрывные нагрузки. Вертикально расположенные стальные стержни поддерживают арматурные пояса, расположенные в верхней и нижней части каркаса.

Особенности

Осуществляя армирование ленточного фундамента, придерживайтесь предварительно разработанной схемы расположения элементов пространственного каркаса и соблюдайте размеры, необходимый шаг:

  • расстояние между вертикально расположенными прутками, диаметром до 2 см, обеспечьте в интервале 50-80 см;
  • применяйте рабочие стальные стержни, диаметр которых составляет 1-2см;
  • используйте поперечные и дополнительные элементы диаметром 4-10 мм, усиливающие центральную зону каркаса;
  • используйте неметаллические подкладки, что позволит обеспечить фиксированное расстояние в 5 см от горизонтально расположенных прутков нижнего яруса до грунта.
Армирование углов стен – Армирование углов и примыканий

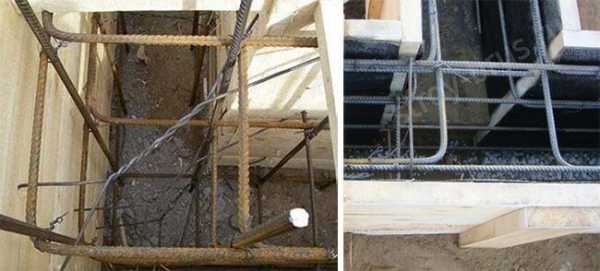

Армирование угла и примыкания ленточного фундамента

При сборке пространственной конструкции соблюдайте следующую очередность операций:

  • Зафиксируйте вертикально арматуру диаметром до 20 миллиметров, обеспечив интервал между прутками порядка 60 сантиметров.
  • Закрепите с помощью вязальной проволоки горизонтально расположенные силовые стержни вверху контура и в нижней его части.
  • Усильте дополнительными прутьями зоны, расположенные посередине пролетов.
Армирование углов стен – Армирование углов и примыканий

Сгибание арматуры правильно производить под прямым углом

При выполнении работ по сборке арматурного каркаса особого внимания требует армирование углов фундамента. В угловых частях конструкции устанавливайте изогнутые стержни, избегайте нежелательных стыков арматурных прутков.

Армирование углов стен – Армирование углов и примыканий

Армирование тупого угла фундамента

Серьезной особенностью выполнения работ по усилению угловых зон нулевого уровня является применение дополнительной фиксации, произведенной с помощью стальных прутков. Расположенные в углах основания прутки объединяют участки, воспринимающие перпендикулярно направленные усилия. Обеспечение жесткости пространственной системы в углах нулевого уровня производится путем установки дополнительных вертикальных стержней, расстояние между которыми в два раза меньше, чем по периметру контура.

Армирование углов стен – Армирование углов и примыканий

Правильное армирование углов ленточного фундамента

Усиление углов

В углах ленточного основания концентрируется напряжение, действующее в различных направлениях, сжимающее и растягивающее конструкцию. При правильно выполненном усилении напряжение воспринимают стальные прутья арматурного каркаса. Неправильное армирование вызывает нарушение целостности ленточного основания.

Фиксация элементов стальной конструкция должна обеспечивать полную передачу усилий между прутьями арматуры. Если армирование углов ленточного фундамента будет выполнено без разрывов, а соединение элементов будет жестким, то монолитное основание ленточного типа будет обладать необходимой прочностью за счет цельной пространственной рамы.

Армирование углов стен – Армирование углов и примыканий

Простое соединение двух армирующих прутьев в углах недопустимо ни при каких обстоятельствах

Не допускается фиксация перпендикулярно расположенной арматуры, концы которой просто связаны с применением проволоки для вязания. Это вызывает появление трещин в угловых частях основания, расслаивание, откол частей фундамента.

Рассмотрим, как правильно армировать углы, какие главные ошибки допускают застройщики, не знакомые со спецификой армирования.

Производя работы, обратите внимание на следующие моменты:

  • в каждой из угловых частей основания горизонтально расположенные стержни должны монтироваться в загнутом виде;
  • не допускается соединение встык арматуры, что вызывает разрыв силовой цепи;
  • угловые участки следует армировать стержнями, диаметр которых превышает один сантиметр.

Выполнив армирование, обязательно сопоставьте соответствие конструкции собранного каркаса с предварительной разработанной схемой. Недостаточно жесткое крепление стержней, нарушение рекомендаций приводит к разрыву стальных прутков в точках фиксации и последующему растрескиванию основания.

Основная ошибка, которую допускают застройщики, производящие армирование углов ленточного фундамента – фиксация перпендикулярно расположенных концов прутьев. Это нарушает целостность жесткой пространственной конструкции, приводит к растрескиванию бетона, нарушению устойчивости строения.

Армирование углов стен – Армирование углов и примыканий

Выбор толщины армирующих прутьев во многом зависит от распределения нагрузок

Армирование оснований производят в различных вариантах:

  • С применением при усилении стальной сетки, размещенной в верхнем и нижнем ярусе, закрепленной к поперечно расположенным арматурным пруткам. Усиление угловых стыков производится загнутыми стержнями увеличенного до 2 см диаметра. Фиксация сетки к вертикальным стержням осуществляется с интервалом 0,5 м.
  • Используя отдельные стальные стержни. Это позволяет обеспечить жесткую связь основания с капитальными стенами здания, надежно зафиксировать стальные стержни. Метод предусматривает соединение внахлест стержней, концы которых имеют необходимое перекрытие.

При изгибе стальных прутьев более 150 градусов применяются цельные прутки, имеющие незначительный изгиб. При меньших углах наружные прутья, имеющие прямолинейную конфигурацию, остаются целыми. Угловые элементы каждого яруса изгибаются соответствующим образом и пересекаются в зонах крепления. Усиление прямого угла основания осуществляется с использованием отдельных стержней Г-образной конфигурации.

Фиксация арматуры

Неправильное армирование вызывает серьезные последствия, связанные с появлением трещин. Обидно, если проблема возникла из-за некачественно выполненного соединения элементов. Принимая решение о методе фиксации арматуры, застройщики задаются вопросом, какой способ лучше использовать:

  • крепление с помощью вязальной проволоки;
  • фиксацию с использованием электрической сварки.

Угловое армирование, а также усиление продольных частей каркаса, будут иметь необходимую прочность, если использовать вязальную проволоку. В эффективности данного варианта крепления убедились многие застройщики.

Применение электрической сварки не обеспечивает требуемую жесткость арматурного каркаса, который в точках стыков разрывается под воздействием нагрузок и реакции почвы. Электрическая сварка нарушает структуру прутков в зонах нагрева. Повреждение каркаса вызывает образование на нулевом уровне нежелательных трещин.Заключение

Ознакомившись с материалом статьи, изучив, как правильно армировать углы, можно избежать серьезных ошибок. Владея информацией, несложно самостоятельно выполнить работы по усилению ленточного фундамента с помощью надежно зафиксированных элементов пространственного арматурного каркаса.

Результат профессионально выполненной работы – прочная конструкция основания, позволяющая осуществить возведение здания и эксплуатировать его на протяжении длительного времени.

pobetony.ru

Правильное армирование углов ленточного фундамента

Строительство ленточного фундамента — довольно сложный процесс, правильное выполнение которого гарантирует длительный срок эксплуатации всего здания. Существует ряд технологических моментов, которые необходимо соблюдать. Среди них выделяют процесс армирования. О том как правильно армировать углы фундамента, на которые приходится большая часть нагрузки, рассмотрим далее.

Оглавление:

  1. Преимущества и недостатки ленточного фундамента
  2. Основные виды ленточного фундамента и технология его изготовления
  3. Правильное армирование углов ленточного фундамента:выполнение расчетов

Преимущества и недостатки ленточного фундамента

Среди преимуществ ленточного фундамента отмечают прежде всего длительность его эксплуатации. Благодаря тому, что фундамента находится под основными стенами дома, нагрузка от здания, распределяется равномерно. Поэтому, технологически правильно обустроенный ленточный фундамент способен эксплуатироваться более ста лет.

Армирование углов стен – Армирование углов и примыканий

Кроме того, при необходимости существует возможность его реставрации или замены. Ленточный фундамент является универсальным строением как для легкого каркасного или деревянного дома, так и для здания, выполненного из камня или кирпича.

При наличии специализированной техники, такой как экскаватор для рытья котлована и бетономешалка, с помощью которой готовится бетонный раствор, все работы проходят достаточно быстро.

Обеспечение качественной гидроизоляции позволяет защитить основание дома от влаги. Кроме того, именно наличие ленточного фундамента в доме, позволяет установить под ним подвальное помещение или цокольный этаж. При желании, все работы по изготовлению фундамента можно провести самостоятельно, без привлечения специалистов.

Однако, у ленточного фундамента имеются также и недостатки. Это прежде всего, скорость ожидания его высыхания. Также, если сопоставить сроки выполнения всех работы по строительству ленточного и винтового фундамента, то они значительно различаются. Для того, чтобы изготовить ленточный фундамент потребуется значительное количество времени и больше физических усилий.

В большинстве случаев, работы по строительству фундамента требуют наличие специализированной техники и минимум трех человек.

Армирование углов стен – Армирование углов и примыканий

Основные виды ленточного фундамента и технология его изготовления

В зависимости от схемы изготовления, ленточный фундамент бывает:

  • монолитным, выполненным из бетонного раствора с предварительным армированием;
  • сборным — изготовленным из отдельных блоков, которые соединяются между собой с помощью цементного раствора.

Первый вариант актуален во время строительства домов, так как он считается более надежным и не приводит к неравномерной усадке здания. Если почва имеет высокую усадку, то лучше всего изготавливать монолитный тип фундамента.

Чтобы соорудить небольшие здания, в виде парилок или бань, достаточно сборного ленточного фундамента. Технология его строительства состоит в соединении между собой отдельных блоков из железобетона. Существует возможность неравномерной усадки такого фундамента, так как конструкция не является монолитной.

Различают несколько этапов возведения ленточного фундамента, предлагаем с ними ознакомиться:

Армирование углов стен – Армирование углов и примыканий

1. Проектирование и проведение расчетов.

Самый важный этап — от качества выполнения которого напрямую зависит срок эксплуатации фундамента. Для правильного расчета глубины фундамента следует учесть такие факторы как:

  • нагрузка на фундамент от здания и его веса;
  • тип почвы и климатические особенности региона;
  • сопротивление почвы.

В зависимости от глубины закладки фундамента он бывает глубокого заложения и мелкозаглубленным. Первый вариант актуален в том случае, если почва характеризуется высокой пучинистостью. Мелкозаглубленный вариант применяется для твердой непучинистой почвы. Уровень расходов на возведение мелкозаглубленного и глубоко заложенного фундамента значительно отличается между собой. Так как глубина заложения и количество материалов, используемых в процессе заливки, значительно возрастает во втором случае.

2. Выполнение разметки участка под фундамент.

Далее следует выравнивание участка, удаление с него сорняков, мусора и возможно, верхнего слоя почвы. После этого, производятся работы по его разметке с помощью осей. В зависимости от разметки, выкапывается траншея. Для этого, используется специализированная техника или все работы проводятся вручную.

Армирование углов стен – Армирование углов и примыканий

3. Работы по устройству песчаной подушки.

Данный этап также довольно важен при строительстве фундамента. Так как песчаная подушка способна защитить фундамент от влаги. Кроме того, она обеспечивает передачу нагрузки от основания на землю, то есть она является неким амортизатором.

Однако, песчаный слой не всегда нужен при строительстве фундамента. Если почвы отличается наличием большого количества глинистых элементов, то в таком случае, в песке будет концентрироваться влага, которая со временем попадет в фундамент. В данной ситуации лучше обойтись без подушки или предварительно обустроить в почве дренажную систему для отвода воды.

Самый популярный вариант изготовления песчаной подушки — укладка 15-20 см слоя песка, затем, при необходимости укладывается гравий или щебенка и заливается тонким слоем бетона. По истечению десяти дней, работы продолжаются.В таком случае, бетонное основание позволяет выровнять поверхность, перед проведением последующих работ.

4. Укладка арматуры.

Очень сложный этап, который требует от его исполнителя особого опыта. Арматура должна быть уложена правильно, чтобы не совершить перерасход строительных материалов. Учтите, что главными рядами в арматуре является верхнее и нижнее ее основание.

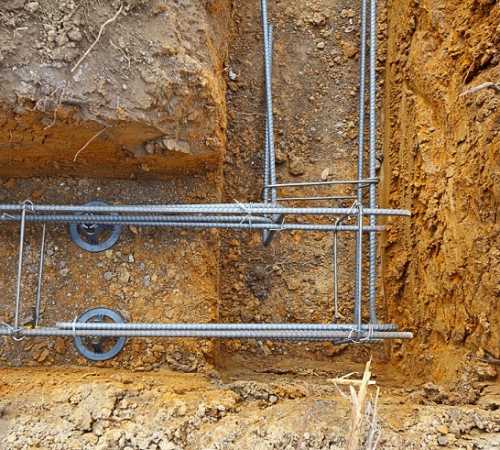

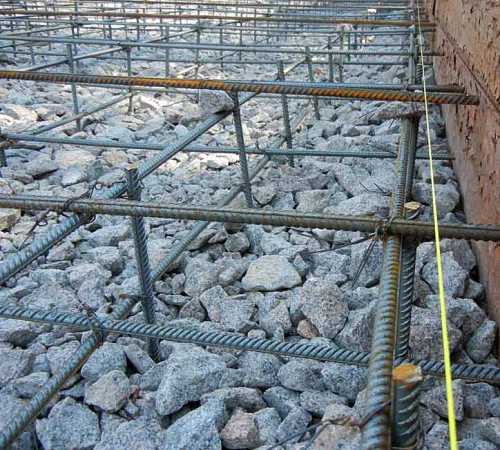

Армирование углов фундамента фото:

Армирование углов стен – Армирование углов и примыканий

Материал должен иметь антикоррозийное покрытие, защищающее его от разрушения влагой. Под небольшое и легкое здание, достаточно соорудить каркас, связанный между собой с помощью проволоки. Под массивное сооружение, для изготовления арматурного каркаса, лучше воспользоваться сварочным аппаратом. Кроме того, существует возможность вязания арматуры с помощью специального крючка.

5. Монтаж опалубки.

Для изготовления опалубки используют дерево, металл, пластик, фанеру и другие подходящие материалы. Опалубка должна быть выставлена строго по уровню. После установки основных стен, следует процесс их укрепления с помощью дополнительных досок.

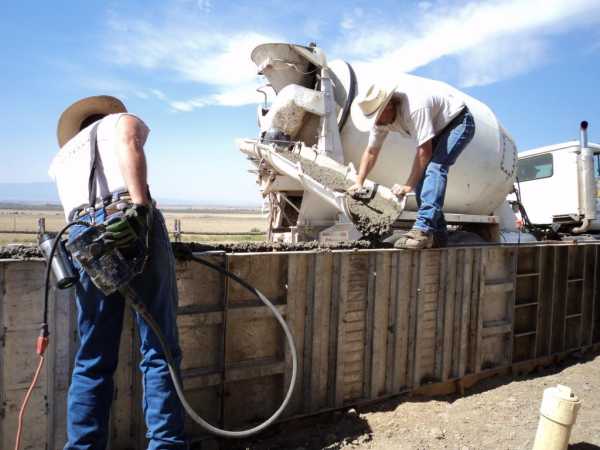

6. Заливка фундамента бетонным раствором.

Завершающий этап работы над фундаментом. Бетонный раствор должен обладать высоким качеством. При возможности, лучше воспользоваться заводским раствором или приготовить его самостоятельно с помощью бетономешалки. В процессе заливки, обязательно используют вибратор по бетону, который позволит улучшить качество бетона, избавив его от излишков воздуха.

Армирование углов стен – Армирование углов и примыканий

Правильное армирование углов ленточного фундамента: выполнение расчетов

После проектирование фундамента и дома, начинается возведение ленточного фундамента. Теодолит поможет правильно распределить оси под выполнение заливки. При ее отсутствии, достаточно колышек и шнура. Далее следует выкопать траншею, под ленточный фундамент и установить песчаное основание. Учтите, что слой песка должен идеально ровно располагаться на поверхности. Кроме того, качество его утрамбовки должно быть таким, чтобы пройдясь по песку, на нем не осталось следов от ботинок.

После этого, производится укладке гравия или щебня на основание из песка, при этом, толщина слоя составляет также около 20 см. Затем, фундамента заливается бетонным растворов, время высыхания которого составляет минимум неделю.

Использование комбинированной песчано бетонной подушки, позволяет значительно сократить расходы материалов и время на обустройство ленточного фундамента.

Основная часть нагрузки ляжет на участки продольного типа, поэтому здесь актуально применение толстой ребристой арматуры диаметр которой сопоставляется в соотношении с прочностью почвы. Арматура должна иметь ребристую поверхность, именно она, обеспечит должное сцепление арматуры с бетоном. Арматурный каркас углубляется минимум на 5 см между опалубкой, нижней и верхней частями фундамента.

Для расчета количества арматуры следует определить ее диаметр. Оптимальное значение диаметра арматуры составляет 1,2 см. В таком случае, устанавливается два вертикальных прута двумя рядами, интервал их кладки 50 см. Кроме того, на каждый угол потребуется еще по одному пруту.

Армирование углов стен – Армирование углов и примыканий

Для выполнения армирования углов фундамента, потребуется наличие:

  • ручного станка, с помощью которого сгибается арматура;
  • арматурных кусачек;
  • болгарки;
  • строительной рулетки;
  • вязальной проволоки;
  • станка для вязания;
  • пластмассовых подкладок;
  • кусачек;
  • молотка;
  • пассатижей.

После изготовления опалубки выполняется армирование основания фундамента. Укладка арматуры осуществляется в двух направлениях. Чаще всего, в работе используется арматура диаметром 12-14 мм. Прутья соединяются друг с другом с помощью специальной проволоки. Если между арматурой и верхней частью траншеи остается расстояние более чем 70 мм, то дополнительно производится укладка сетки.

Армирование углов стен – Армирование углов и примыканий

Армирование необходимо для того, чтобы укрепить бетон. Так как он подвергается воздействия перепада температур и большой нагрузки. Чтобы бетон, не растрескался, его укрепляют арматурными прутьями.

В процессе выполнения армирования углов фундамента чаще всего арматуру укладывают в форме квадрата или прямоугольника. Минимальное количество стальных стержней, расположенных в вертикальном направлении, составляет две штуки. Если здание отличается большим количеством этажей и внушительным весом, то это значение увеличивается.

Интервал между прутьями не должен быть более 80-ти см. Количество арматуры, уложенной в горизонтальном направлении индивидуально и подсчитывается исходя из нагрузки от здания и глубины фундамента. Арматура должна быть погружена в бетонный раствор, минимум на 70 см. Интервал укладки горизонтальных прутьев составляет 300 мм.

Для армирования каждого пояса, требуется от двух до четырех прутьев. Существует еще дополнительная арматура, толщина стержней которой составляет от 0,3 до 1 см. Для выполнения армирования, следует таким действиям:

  • установите прутья в землю, диаметром до 1 см, интервал укладки 50-80 см;
  • повяжите на вертикальные участки два пояса, сверху и снизу;
  • дополнительная арматура усилит центральную часть каркаса.

Армирование углов стен – Армирование углов и примыканий

Армирование углов фундамента схема:

  • в каждом угле производится монтаж загнутых прутьев, при этом, стыки между арматурой должны отсутствовать;
  • после монтажа арматуры, производится обеспечение вентиляции;
  • из-за того, что на угловые участки больше всего воздействует сжатие, арматура должна иметь диаметр более 1 см.

Учтите, что некачественное армирование углов фундамента, приведет к разрыву арматуры под напряжением от веса дома. Поэтому, арматурный каркас должен иметь вид единой жесткой пространственной рамы.

Главная ошибка армирования углов ленточного фундамента — соединение арматуры простыми перекрестными концами. В итоге, получается покрытие в низкой прочностью, а бетон, со временем растрескивается.

Различают несколько вариантов армирования фундамента. Первый из них предполагает использование дополнительной сетки при армировании. В таком случае, устанавливается поперечная арматура и арматура, усиливающая угловой стык. Данный вариант, позволяет армировать фундамент, ячейками по 20 см. Установка сетки производится в верхней и нижней части фундамента, каждые пол метра они соединяются с помощью вертикальных стержней.

Второй вариант армирования предполагает применение отдельных стержней арматуры. С его помощью обеспечивается:

  • жесткая связь фундамента со стенами дома, их перекрестное соединение;
  • анкеровка стержней арматуры.

Данный метод предполагает соединения арматуры с перепуском или нахлестом. При этом, различают соединение у которого имеется прямое окончание стержней или петлеобразный загиб.

Армирование углов стен – Армирование углов и примыканий

Если угол арматуры составляет более 150 градусов, то арматура остается цельной и всего лишь немного изгибается. В противном случае, цельными остаются только наружные стержни, а внутренняя арматура изгибается и пересекается между собой. Прямой угол фундамента чаще всего армируется с помощью г-образных элементов.

Угловые участки фундамента, да и весь арматурный каркас, лучше всего связывать между собой с помощью проволоки. Так как использование сварки, отличается низкой прочностью. Прежде всего, было доказано, что арматура, под воздействием нагрузки и почвы, движется, данный движения, способны вызывать разрыв соединенных сваркой элементов. В таком случае, каркас арматуры начинает повреждаться, что приводит к появлению трещин в фундаменте. Даже качественное сваривание арматурного каркаса не способно защитить фундамент от пучения почвы, которая приводит к небольшим подвижкам арматуры.

Армирование углов фундамента выполняется с помощью анкеровки, фиксации арматуры изогнутыми элементами, При этом, в угловой части фундамента между собой связываются таким образом, чтобы соединить между собой разные по напряжению зоны. Таким образом, производится связывание только верхних углов, а внутренние углы пересекаются в свободном направлении. Установка поперечной арматуры в углах фундаментах производится в два раза чаще, нежели по периметру.

Армирование углов фундамента видео:

tolkostroyka.ru

Армирование углов ленточного фундамента

Долговечность и устойчивость зданий определяются прочностью фундамента, воспринимающего значительные нагрузки. Для возведения строений широко используется основание в виде усиленной бетонной ленты, укрепленное в угловых зонах стальной арматурой. Армирование углов ленточного фундамента – ответственная операция, позволяющая повысить прочностные характеристики основы. Неправильное армирование является причиной преждевременного разрушения здания. Ведь в стыковых участках концентрируются значительные напряжения. Рассмотрим угловое армирование.

Готовимся выполнять угловое армирование – оцениваем факторы и планируем работы

На подготовительной стадии целесообразно изучить положения строительных норм и правил, соблюдение которых является гарантией надежности возводимых зданий.

Устойчивость строений зависит от различных факторов и усилий, возникающих в процессе эксплуатации:

  • веса постройки;
  • стабильности грунта;
  • реакции почвы при замерзании.
Если пруты арматуры в углах вязать и устанавливать правильно, строение простоит довольно долго

На здание действуют различные нагрузки:

  • сжимающие усилия;
  • растягивающие напряжения;
  • изгибающие моменты.

Наибольшая концентрация усилий возникает в угловых участках основания.

Именно поэтому важно на подготовительной стадии строительства выполнить следующие работы:

  • проанализировать комплекс факторов, влияющих на прочность конструкции;
  • профессионально разработать проектную документацию на основание;
  • правильно подобрать арматуру для реальных условий эксплуатации.

До начала мероприятий необходимо также приобрести необходимые материалы и подготовить инструменты для выполнения работ. Остановимся на главных моментах подготовительного этапа.

Проектные работы

При отсутствии строительной квалификации, проектирование целесообразно осуществлять силами специалистов. Правильно произведенные проектные мероприятия позволяют создать прочную ленточную основу, которая на протяжении длительного периода сможет обеспечить устойчивость здания.

Без наличия усиления в виде качественной арматуры фундамент не прослужит достаточно долго

При этом важно учесть следующие моменты:

  • конструктивные особенности и массу будущего здания;
  • почвенно-климатические характеристики этого региона;
  • виды нагрузок, действующих на укрепленное основание.

По результатам анализа выполняются специальные расчеты. В результате принимается решение о глубине закладки бетонной ленты фундамента.

Для различных видов грунтов основа погружается в почву на разную глубину:

  • мелкозаглубленная обеспечивает устойчивость строений на стабильных почвах;
  • глубокопогруженная применяется на грунтах с повышенной концентрацией влаги.

Фундаменты отличаются конструктивными особенностями, в том числе конструкцией силовой решетки. Разработанный в процессе проектирования чертеж содержит информацию о сортаменте применяемой проволоки и особенностях усиления.

Подготовка инструмента и необходимых материалов

Для усиления продольных и угловых зон ленточного фундамента потребуются следующие материалы:

  • стальные стержни, марка и размеры которых соответствуют требованиям проектной документации;
  • вязальная проволока, применяемая для обеспечения надежной фиксации элементов арматурного каркаса;
  • подкладки под прутки, изготовленные из неметаллического материала, которые поддерживают стабильность зазора.
Вязка углов арматуры и примыканий ленточного фундамента — это целое искусство

Обратите внимание, что проволока для вязания должна быть отожженной. Это повышает ее гибкость и облегчает выполнение работ.

Армирование фундамента ленточного типа производится с помощью стандартного инструмента. Потребуется:

  • оснастка для загиба арматурных прутков;
  • инструмент для резки стержней, например, специальные кусачки или болгарка;
  • строительная рулетка с длиной ленты, соответствующей габаритам каркаса;
  • специальный крючок или плоскогубцы для скручивания вязальной проволоки;
  • молоток, необходимый для рихтовки заготовок силового каркаса.

Инструменты и материалы должны находиться в непосредственной близости от места выполнения работ.

Армирование углов фундамента – критерии выбора арматуры

Важно ответственно подойти к вопросу выбора стальных прутков для ленточной основы.

Существует несколько моментов, которые следует знать, прежде чем приступать к укладке арматуры в угловых частях фундамента

Следует изучить, как обозначается арматурный прокат, и использовать стержни со следующими особенностями маркировки:

  • обозначенные индексом C. Он свидетельствует о возможности соединения элементов электрической сваркой;
  • маркируемые буквой К. Это подтверждает повышенную стойкость прутков к воздействию коррозионных процессов;
  • с буквенно-цифровой аббревиатурой А2 или A3. Такую проволоку нельзя соединять дуговой сваркой, ее можно фиксировать только вязальной проволокой.

Укрепление арматурного каркаса осуществляется прутками диаметром 1–1,2 см. Используется прокат, соответствующий требованиям чертежа.

Армирование углов ленточного фундамента – оправданная необходимость

Нет необходимости дискутировать о целесообразности усиления фундамента строения.

Это обязательная операция, позволяющая повысить характеристики основания:

  • обеспечить увеличенный запас прочности;
  • улучшить устойчивость к воздействию нагрузок;
  • увеличить ресурс эксплуатации основы.

Силовой каркас устанавливается в опалубку до заливки бетона на уровне нулевой отметки и на верхней отметке капитальных стен. Наиболее нагруженные участки находятся в краях основания, где происходит концентрация нагрузок. Важно правильно выполнить усиление для повышения долговечности и устойчивости здания.

Конструкция арматуры для укрепления подошвы может быть изготовлена на строительной площадке

Изогнутые стальные прутки, размещенные в угловых зонах, повышают прочность фундамента, демпфируют изгибающие нагрузки и обеспечивают целостность бетонной ленты.

Правильное армирование углов – конструктивные нюансы

Производя армирование участков основания ленточного типа, соблюдайте следующие требования:

  • применяйте цельную арматуру, изогнутую под прямым углом;
  • избегайте стыкового соединения арматурных элементов силового каркаса;
  • производите дополнительную фиксацию вертикальными стержнями;
  • соблюдайте уменьшенный интервал между вертикальными стержнями.

Армированная металлоконструкция в углах подвержена воздействию перпендикулярно направленных нагрузок. Для обеспечения жесткости контура необходимо уменьшить расстояние между вертикальными прутками. В угловых зонах оно должно быть на 50% меньше по сравнению с аналогичными элементами, расположенными на прямолинейных участках.

При выполнении армирования следует соблюдать размеры, указанные в рабочей документации. Необходимо обращать особое внимание на следующие параметры:

  • интервал между вертикальными стержнями каркаса, который должен составлять 0,5–0,8 м;
  • диаметр арматуры 10-16 мм, требуемый для обеспечения прочности;
  • сечение поперечных элементов, составляющее 0,4–1 см;
  • расстояние от каркаса до края бетонной поверхности, составляющее 40–50 мм.
Сгибание арматуры правильно производить под прямым углом

Соблюдайте приведенную очередность сборки пространственной конструкции:

  1. Установите с интервалом 50–80 см вертикальные стержни на прямолинейных участках.
  2. Привяжите к ним проволокой горизонтальные элементы верхнего и нижнего яруса.
  3. Произведите угловое армирование с помощью изогнутой по радиусу стальной арматуры.

При выполнении работ важно обеспечить жесткость соединяемых элементов с помощью вязальной проволоки, а также правильно усилить все зоны ленточной основы.

Как правильно армировать углы

Максимальная концентрация напряжений, вызывающих растяжение и сжатие, возникает в углах армированной ленты. Это связано с перпендикулярным направлением усилий, которые воспринимает арматура в углах основы. При правильном укреплении угловых зон хорошо демпфируются нагрузки. Ошибки могут вызвать появление глубоких трещин в бетонном массиве.

Повышенная жесткость при усилении ленточного фундамента обеспечивается формированием жесткого замкнутого контура. При этом прочно зафиксированная арматура позволяет в полном объеме передавать усилия элементам пространственного каркаса. Важно не допустить растрескивания угловых зон, откалывания частей основы и расслоения бетонного массива в результате неправильного армирования.

После того, как конструкция будет полностью готова, ее можно опускать в готовый котлован

Производя усиление углов важно соблюдать следующие требования:

  • укреплять угловые части цельными стержнями радиусной конфигурации, которые необходимо надежно зафиксировать;
  • замкнуть силовой контур, полностью исключив стыковые соединения прямых кусков арматуры;
  • использовать для усиления углов ленточного фундамента стальную арматуру диаметром более 10 мм.

После окончания мероприятий по армированию необходимо проверить соответствие размеров собранного пространственного каркаса требованиям чертежа. Отклонения от проектной документации и недостаточная жесткость фиксации прутков вызывают нарушение целостности каркаса. Сдвиг под нагрузкой элементов в точках соединения вызывает появление трещин на основании после бетонирования.

Возможны различные способы укрепления ленточных оснований:

  • стальной сеткой. Ее можно приобрести в специализированных магазинах или изготовить самостоятельно. Сетка размещается на уровне цоколя и соединяется с перпендикулярно расположенными стальными стержнями. Сетка крепится к вертикальным прутикам по всему контуру с расстоянием между ними 50 см;
  • рифленой арматурой. Пространственная рама собирается из отдельных заготовок, которые крепятся между собой внахлест. Стальные стержни жестко связывают фундамент с несущими стенами строения и формируют общий силовой каркас. В углах основания расстояние между вертикальными прутками составляет 20–25 см.

Изгиб прутьев должен соответствовать форме основы строения и обеспечивается с помощью гибочного приспособления. В зонах нахлеста угловые элементы прочно крепятся к продольным пруткам верхнего и нижнего яруса.

Простое соединение двух армирующих прутьев в углах недопустимо ни при каких обстоятельствах

Неправильное армирование – характерные ошибки

При выполнении работ неопытными застройщиками неизбежно возникают ошибки, отрицательно влияющие на прочностные характеристики:

  • отклонение конструкции от требований чертежа;
  • применение арматуры уменьшенного диаметра;
  • соединение прутков сваркой, нарушающей структуру металла;
  • фиксация стержней в угловых зонах под прямым углом;
  • недостаточная прочность соединения арматуры проволокой;
  • несоответствие конфигурации угловых элементов форме строения;
  • контакт арматурного каркаса с воздушной средой после бетонирования.

В результате ошибок, допущенных в процессе армирования, появляются трещины, снижается прочность конструкции, что может вызвать серьезные последствия.

Особенности соединения арматуры

Размышляя о способе крепления элементов арматурной решетки, многие начинающие застройщики выбирают между двумя методами крепления:

  • применением проволоки для вязания;
  • использованием электросварки.

Часто возникают ситуации, когда стальная решетка изготовлена в точном соответствии с требованиями чертежа, но выбран неправильный способ фиксации арматуры. Обратите внимание, что усиление угловых зон и соединение продольных элементов каркаса может обеспечить повышенную прочность только при использовании вязальной проволоки для соединения стержней. Это проверенный вариант, в надежности которого не стоит сомневаться.

Сварка неспособна обеспечить необходимую жесткость, а повышенная температура изменяет структуру материала при нагреве. В результате велика вероятность повреждения каркаса при нагрузке.

Овладев технологией армирования углов, можно самостоятельно усилить фундамент и не допустить при этом ошибок. Правильно укрепленный фундамент может длительно эксплуатироваться, обеспечивая устойчивость здания.

Originally posted 2017-12-11 16:45:20.

pobetony.expert

Армирование монолитных стен: порядок выполнения работ, определение размера опалубки и ее монтаж, советы профессионалов

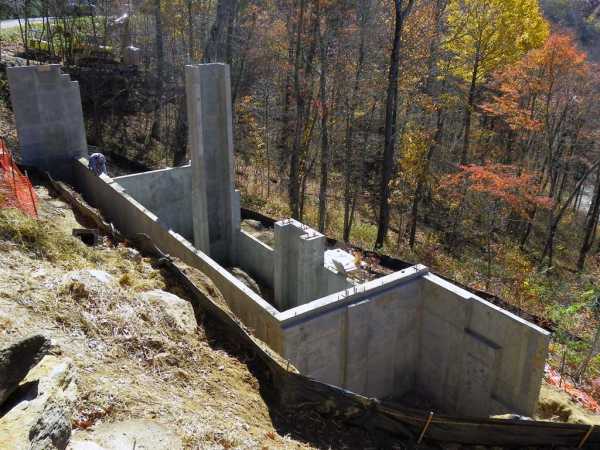

Армированные монолитные конструкции впервые в России использовали в 1802 году при постройке Царскосельского дворца. Материалом служили металлические стрежни. Монолитные железобетонные конструкции позволяют возводить здания с разным уровнем сложности и конфигурации. Часто такую технологию используют при строительстве резервуаров, фундаментов, перекрытий, стен.

Преимущества и недостатки монолитно-каркасной технологии

Монолитные армированные стены имеют такие преимущества:

  • цельная конструкция без швов прочная и надежная, ее не продувает, не образуются температурные мосты;
  • гладкая ровная поверхность позволяет приступить к отделочным работам без предварительной подготовки;
  • сооружения здания в короткие сроки;
  • монолитные дома имеют свободную планировку;
  • повышенный срок службы железобетонных сооружений;
  • сложные архитектурные криволинейные элементы и арки выполняются достаточно легко.

Армирование углов стен – Армирование углов и примыканий

Недостатки монолитных стен:

  • низкая звукоизоляция;
  • обязательное утепление стен;
  • способность бетона проводить вибрации.

В чем необходимость армирования?

Для того чтобы повысить прочность бетона и сократить его количество, используют арматуру. В теории, в роли арматуры может выступать любой материал. Но на практике чаще всего используют сталь и композит.

Композит — это комплекс материалов. Основой могут служить базальтовые или углеродные волокна, которые заливают полимером. Такая арматура обладает небольшим весом и не подвержена коррозии.

Сталь, по сравнению с композитом, имеет гораздо большую прочность и относительно невысокую стоимость. В процессе армирования монолитных стен используют швеллеры, уголки, двутавровые балки, рифленые и гладкие прутья. В случае создания сложных строительных конструкций для армирования применяют металлические сетки.

Арматура бывает разной формы. Но чаще всего в продаже можно встретить стержневую. При строительстве малоэтажных зданий обычно используют рифленые прутья. Они имеют низкую цену и отличное сцепление с бетоном, что делает их очень популярными среди покупателей. Стальные стержни, которые используют при строительстве монолитных конструкций, обычно имеют диаметр в диапазоне 12-16 мм.

Нюансы армирования

При самостоятельном армировании монолитных стен следует учесть такие факторы:

  • При создании арматурной сетки лучше всего применить новые стальные стержни, потому что они могут выдержать большие нагрузки.
  • В случае обнаружения ржавчины на новых стрежнях не следует ее удалять. Это может привести к ухудшению сцепки бетона и прутьев.
  • Чтобы разрезать стержни, лучше всего применить болгарку. Если стрежень нужно согнуть, то место сгиба предварительно прогревают непосредственно перед самой манипуляцией. Но это делать крайне не рекомендуется. Как в случае со сваркой, материал теряет прочность.
  • Если уже бетон был залит в опалубку, то арматуру ставить нельзя. В случае если порядок работ не соблюден, то весь процесс нужно начинать сначала.
  • Наращивать арматурную сетку по длине или высоте также не рекомендуется, так как при сильных нагрузках в местах наращивания могут образоваться разрывы. Если же таких нагрузок не предвидится, то нужно выполнить эти работы максимально качественно.

Армирование углов стен – Армирование углов и примыканий

На стены помещений, расположенных ниже уровня грунта, будет сильная нагрузка. Поэтому для монтажа сетки нужно выбрать качественную арматуру стандартных размеров, а узлы армирования монолитных стен стоит выполнять из специальной проволоки.

Опалубка и ее монтаж

Возведение монолитных стен происходит с помощью опалубки. По своей сути — это форма для заливки бетонной смеси. Делится конструкция на два вида:

  • съемная — удаляется после застывания бетонной смеси;
  • несъемная — является частью стены, придавая ей дополнительные качества.

Чаще всего применяют опалубки из вспененного полистирола. Он выпускается в виде блоков, которые соединены замками. Пенополистирол утепляет слой бетона и увеличивает звукоизоляцию.

Армирование углов стен – Армирование углов и примыканий

Монтаж несъемной опалубки достаточно прост:

  • На гидроизоляционный слой фундамента укладывают блоки опалубки. Это нужно сделать таким образом, чтобы сквозь них проходила арматура, скрепленная с фундаментом. В процессе укладки первого ряда блоков оформляются откосы для дверей и отводы внутренних стен.
  • Второй ряд блоков должен перерыть все вертикальные швы первого ряда. То есть способ укладки очень похож на кладку кирпича. Замки, находящиеся внизу и вверху кромок, должны соединяться без зазоров.
  • Третий ряд — самый важный. Именно по нему выравниваются все слои блоков.

На количество необходимого материала влияет площадь, которую будут заливать бетонной смесью, и толщина стенок. Чем больше будет бетона, тем больше нужно опорных стенок.

По сути, процесс расчета опалубочной системы не сложен. Размер конструкции вычисляют способом деления на высоту и ширину доски. К примеру, среднее количество досок для монтажа 1 м3 опалубки — 40-43 шт.

Типичные размеры блоков из пенополистирола:

  • длина — 1,2 м;
  • ширина — 25 или 30 см;
  • высота — 25, 30 или 40 см;
  • толщина внутренней стенки — 5 см;
  • толщина наружной стенки — 5 или 10 см.

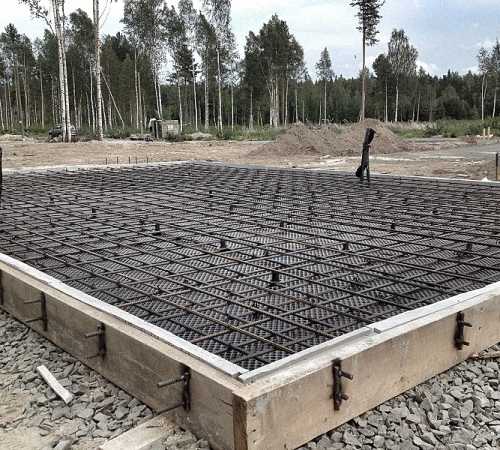

Армирование монолитных стен и простенков

Процент армирования от сечения стены около 10 %. Для этого процесса применяют армирующие сетки из стали или каркас (для повышенной прочности).

Укрепление арматурой чаще всего выполняют по горизонтали и вертикали. Для этого используют прутья диаметром 6-8 мм. Располагают их симметрично у боковых стен. Горизонтальные стержни с вертикальными у противоположных боковых стен соединяют поперечными связями. Нужны такие соединения для того, чтобы предотвратить выпучивание вертикальной арматуры. Армирование углов монолитной стены выполняется обязательно. Для этого желательно использовать П-образные хомуты. Они дают необходимое скрепление концов горизонтальных стержней и защищают вертикальные от выпучивания.

Армирование углов стен – Армирование углов и примыканий

Простенок — это часть стены между двумя проемами (окна, двери). Армирование маленьких простенков в монолитных стенах происходит с помощью плоских сеток, монтируемых с двух сторон. В случае если перекрытия сборные, то используют сборный каркас. Плоские стенки первого простенка нужно объединить пространственными каркасами соединив стержни.

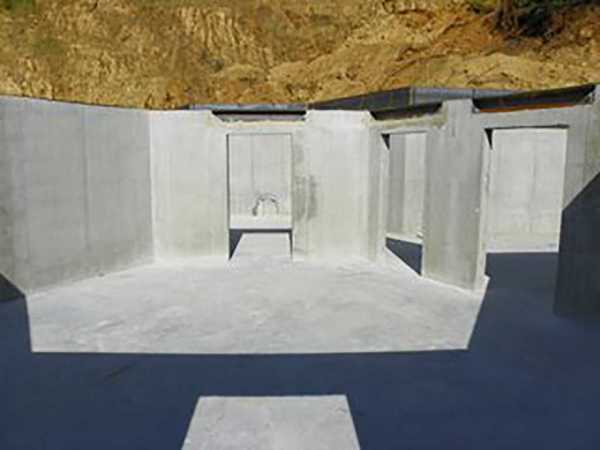

Типовая последовательность по армированию стен подвала

Укрепление стен подвала необходимо в любом случае и независимо от их толщины. Армирование монолитных стен подвала проходит следующим образом:

  • Покупка проволоки диаметром 3 мм. Сетку для армирования можно купить в виде рулонов (наиболее распространенный вариант). Именно ее чаще всего применяют для стяжки пола или армирования стен.
  • Подготовка инструмента. Обычно достаточно проволоки и кусачек. Но ускорит процесс вязки сетки пистолет для вязки арматуры. Он обладает электродвигателем, запускающим протяжку проволоки.
  • Производятся нужные расчеты. Обязательно берется во внимание уровень залегания подземных вод при расчете толщины стен. Если армирование монолитной стены подвального помещения нужно провести ниже уровня грунтовых вод, то плита основания должна быть толщиной от 20 см и выходить за стены на 40 см. При условии, когда подземные воды далеки от основания, то требования следующие: толщина стен подвала с глубиной размещения 1,5-2,5 м может быть от 20 до 40 см, а нижняя стена может быть несиловая, и допускается выступ за контур постройки на 10 см.
  • Очищение опалубки. По факту, это удаление строительной пыли и грязи из конструкции.

Армирование углов стен – Армирование углов и примыканий

  • Изготовление армирующей сетки. На этом моменте важно правильно определить размер ячейки. Для стен подвала он может быть в диапазоне 25-35 см. Соответственно, чем меньше звено, тем прочнее и надежнее сетка. Но ячейки менее 5 см не допускаются, так как возможно возникновение пустот при заливке бетонной смеси.
  • Прокладка арматурной сетки в опалубку. Необходимую прочность монолитной стене придаст армирование сеткой в два слоя. Важно, чтобы диаметр проволоки был не меньше 12 мм, а шаг и по горизонтали и по вертикали не больше 40 см. Оба слоя сетки нужно соединить в шахматном порядке через каждые две ячейки. Для соединения используют проволоку такого же диаметра. Кроме того, арматура и ее элементы не должны соприкасаться со стенками опалубки.
  • Проверка правильности монтажа армирующей сетки. Арматура должна быть размещена строго вертикально. Допустимое отклонение 1-2 мм. Причина этого — давление почвы на стены подвала. Правильность расположения можно проверить строительным или лазерным уровнем.
  • Заливка бетона и засыпание почвы возле стен. Чтобы обеспечить антикоррозийную защиту арматуры, в бетон добавляют специальные растворы.

Усиление проемов

Любой проем является слабым местом конструкции. Поэтому периметры оконных и дверных проемов обязательно укрепляют дополнительно. Если это сделать неправильно, то конструкция растрескивается и деформируется.

Размеры и тип металлоконструкций для усиления проемов подбирается согласно точным расчетам. Нужно учитывать все параметры, которые влияют на целостность конструкции здания: материал стен, этажность, размер проема, тип основания, вес кровли.

Армирование углов стен – Армирование углов и примыканий

Существует несколько способов армирования проемов в монолитной стене:

  • Армирование в один ряд с использованием швеллеров. Это стандартный способ, который заключается в анкерном креплении к стене металлической рамы. Ширина швеллера должна немного больше ширины стены.
  • Двухрядное армирование. Суть заключается в накладке двух швеллеров на стену, которые потом дополнительно крепятся и привариваются к металлическим пластинам.
  • Усиление с помощью уголков. К краям проема крепятся металлические элементы. Их внутренняя часть соединяется с помощью полосы, которая зафиксирована в стене. Стойки в таких случаях стягивают шпильками или сваривают.
  • Коробковое усиление. Швеллеры приваривают параллельно и вертикально. В качестве верхнего элемента служит силовой двутавр.
  • Армирование из уголка. Применяют, когда необходимо усиление нестандартных проемов и отверстий.
  • Комбинирование способов. Зависит от конструктивных особенностей проемов.

Армирование отверстий в монолитной стене — довольно сложный и ответственный процесс, тем более когда проем необходимо сделать в несущей стене. Неправильно выполненное устройство проема может привести к значительному снижению надежности здания. Поэтому такие процессы лучше производить с помощью специалиста.

Краткий алгоритм усиления проемов:

  • Разметка будущего отверстия и армирования.
  • Установка временных подпорок.
  • Непосредственное усиление с использованием металлических профилей.
  • Резка.

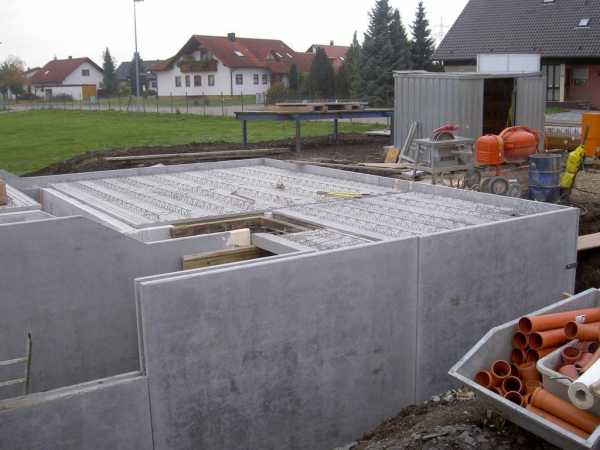

Армирование цокольного этажа

Нулевой этаж чаще всего имеет высоту от 1,5 до 2,5 м. Армирование монолитной стены цокольного этажа проходит следующим образом:

  • Устанавливают несъемную опалубку из пластика. Она одновременно служит и утеплителем для стен.
  • При установке опалубки прокладываются проемы для окон и дверей, а также гильзы из металла для прокладки коммуникаций.
  • Армировать нужно в продольном направлении стен. При этом металлические стержни связываются с уже установленными вертикальными прутьями. Сечение стержня не менее 10 мм.
  • При наличии необходимой техники и материалов бетон лучше заливать сразу же. Если возможности такой нет, то бетонную смесь заливают слоями. При втором варианте каждый последующий слой заливается через трое суток после предыдущего. Набор требуемой твердости происходит в течение 28 суток.
  • После окончательного затвердения можно приступать к дальнейшим строительным работам.

Армирование углов стен – Армирование углов и примыканий

Полезное видео по теме и выводы

В дополнение полезное видео по теме армирования.

Армирование углов стен – Армирование углов и примыканий

В заключение стоит сказать, что сам процесс армирования монолитных стен не сильно сложен. Но требуется правильный расчет, точность выполнения работ и качественный материал.

Источник

ruud.ru
