Армирование плитного фундамента схема – Армирование плитного фундамента: зачем проводится, выбор арматуры, схема армирования, этапы работ

Содержание

Армирование фундамента своими руками: схема, СНиП, установка армирующего элемента для фундаментной плиты, плитного и монолитного каркаса, устройство ростверка свайного основания, инструкция, фото и видео-уроки, цена

Установка армирующего элемента для фундамента является ключевым моментом для строительства дома, именно от него зависит долговечность и надежность возводимой конструкции. Но, к сожалению, не все подходят к данному вопросу со всей ответственностью, кто-то считает, что цемент и без арматуры прекрасно себя проявит, но это не так. Именно поэтому мы предлагаем вам изучить и понять, как следует правильно осуществлять армирование фундамента.

Высота армокаркаса может превышать высоту опалубку – прутья можно использовать для цоколя

Что дает армирование

Перед началом работ необходимо понять, для чего нужно армирование фундаментной плиты, ведь если относится к этому с недопониманием, возникнет множество вопросов.

  • Во-первых, данный процесс повышает прочность основания, позволяя ему выдерживать нагрузки в несколько раз больше, нежели обычная цементная плита.

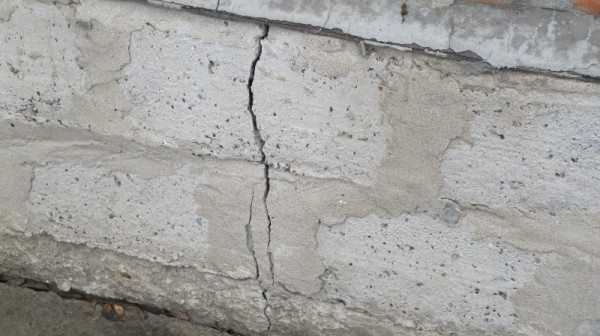

На фото изображен фундамент, в котором армокаркас выполнен неправильно

  • Во-вторых, металлические прутья исключают эластичность фундамента, снижая, тем самым, вероятность неравномерной усадки строения.
  • В-третьих, после вспучивания и смещения грунта цементная плита без армокаркаса деформируется, ей также будут страшны резкие перепады температур и грунтовые воды. Поэтому цена вопрос – долговечность вашего дома.

Существует специальный СНиП на армирование фундаментов, в котором четко прописаны все правила и стандарты данного процесса. Однако мы не будем столь глубоко изучать технические описания, термины и схемы, поверхностной информации о рабочем процессе должно хватить, чтобы вникнуть в суть вопроса.

Технология армирования

  Реклама

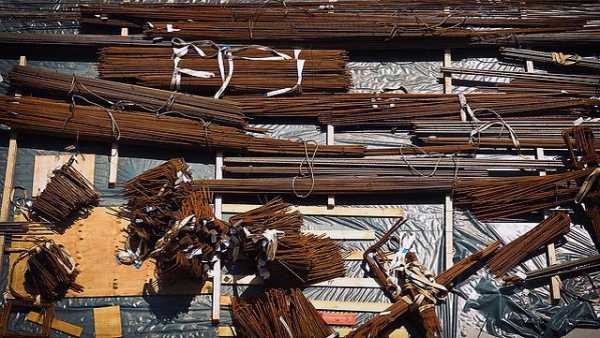

  • В качестве основного материала используются металлические прутья, которые различаются между собой толщиной. Оптимальным использованием для ленточных фундаментов считается арматура 8-10 мм в диаметре. Если необходимо армирование столбчатого фундамента, то подойдут более тонкие изделия, около 4-8 мм. Для монолитной плиты лучше использовать арматуру 10 мм и больше.
  • Всегда армокаркас укладывается (устанавливается) в два ряда. К примеру, армирование плитного фундамента осуществляется двумя слоями: первый вяжется в 3-5 см от грунта, второй чуть ниже верхнего уровня опалубки.

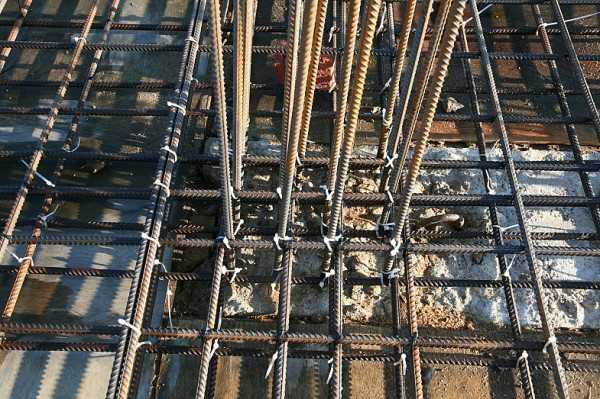

Примечание! Иногда прутья крепят с расчетом на заливку цоколя, то есть они могут торчать из фундамента на 30-60 см.

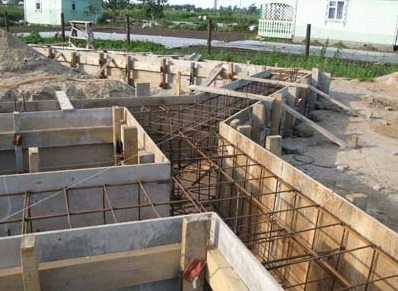

  • При возведении армокаркаса следует крепить его непосредственно к опалубке, так вы избежите случайной деформации сетки при заливке фундамента. Плюс ко всему, это повысит прочность самой опалубки, затвердевающий цемент не деформирует ее.
  • Если монтаж арматуры осуществляется своими руками (об этом мы поговорим чуть позже), то лучше использовать специальный инструмент – крюк для вязания. Если есть шуруповерт, то есть еще один способ, более эффективный – вставить в патрон Г-образную насадку.

Армокаркас можно возводить и без опалубки

Важно! Только крутить необходимо на малых оборотах, чтобы проволока не порвалась.

  • Есть два вида армокаркаса: вертикальный и горизонтальный, какой будет у вас, зависит от того, насколько глубоко залегает фундамент и какой он будет толщины. Если требуется армирование монолитной плиты фундамента толщиной около 40 см, то лучше использовать горизонтальную сетку с опорными вертикальными элементами. Для ленточных оснований, наоборот, вертикальные сетки более практичны, хотя они также связываются между собой горизонтальными перемычками.
  • Очень важный момент в установке армокаркаса – фиксация углов. Именно эти места испытывают наибольшую нагрузку и трение со стороны грунта и строения, поэтому им следует уделить особое внимание. Если вам будут советовать приварить прутья, то лучше откажитесь, так как сварка лишает прочности арматуру, в таких местах каркас становится наиболее уязвимым.
  • Для создания армокаркаса используйте простые геометрические фигуры, к примеру, квадрат или прямоугольник, не думайте, что треугольная форма будет более прочной. Ведь, согласитесь, чем проще рабочий процесс, тем больше внимания уделяется качеству конечного результата.
  • Для горизонтальных изделий оптимальными считаются ячейки 10х10 см или 15х15 см. Для вертикальных сеток все зависит от высоты фундамента, но не больше 50х50 см.

Используя тонкую арматуру, можно гнуть ее для придания необходимой формы, к примеру, для создания квадратных ячеек

К сведению! Класть металлоизделия следует друг на друга, а не стыковать их на одном уровне.

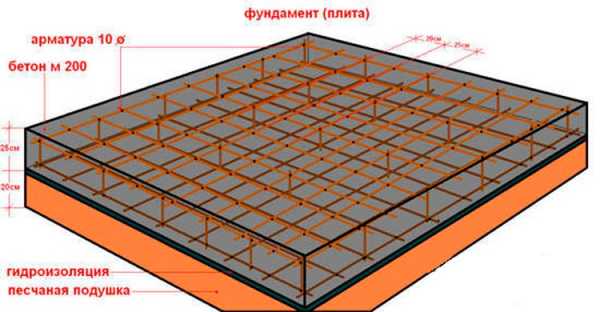

Чтобы лучше понять, как и что выглядит, есть специальная схема армирования фундамента, которая составляется до начала работ. Одну такую для примера мы прикрепили к статье, как минимум, это поможет вам с визуальным восприятием рабочего процесса.

Примерная схема вашего армокаркаса, с подробными размерами каждого элемента

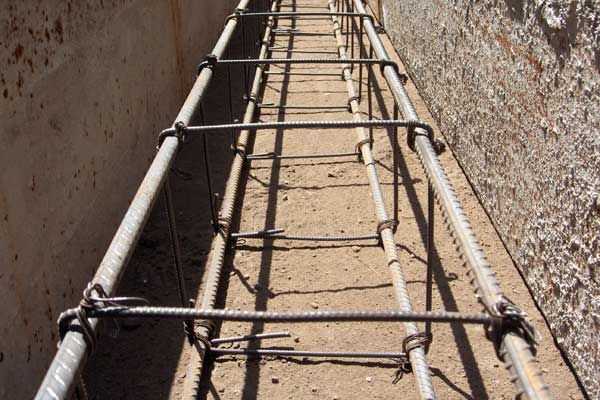

Ручное армирование ленточного фундамента

В данном разделе мы опишем процесс того, как можно самостоятельно и качественно изготовить армокаркас и сэкономить на рабочем процессе, отказавшись от услуг строительных бригад.

  • Первым делом необходимо запастись инструментом и строительными материалами: металлическая арматура, стальная проволока, кусачки, крюк или шуруповерт. Также запаситесь мотком ниток, для временного крепления арматуры, чтобы не держать ее в руках, пока крутите проволоку.
  • После – нарезать стальную проволоку небольшими отрезками, примерно по 15-20 см.
  • Разложить прутья по всему периметру фундамента (у внешней стены опалубки) так, чтобы собирая конструкцию, она сразу становилась на свое место.
  • Установить несколько вертикальных прутьев вдоль опалубки фундамента.
  • Привязать в нижней части стоек с помощью ниток горизонтальный прут, в 5-7 сантиметрах от грунта или песчаной «подушки».
  • Теперь можно, используя проволоку и крюк, фиксировать арматуру окончательно. Старайтесь накручивать свободно, в виде восьмерки, чтобы не создавалось лишнее трение, но при этом сетка была прочной.
  • Следующий горизонтальный прут подвешивается таким же образом в 5-7 сантиметрах от верхнего уровня опалубки.

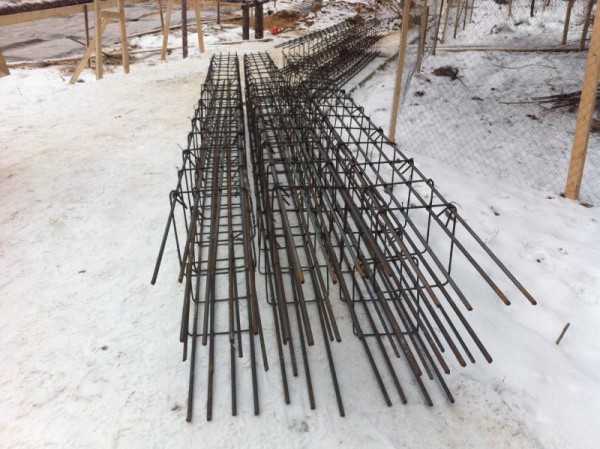

Эстетическая сторона в данном вопросе отсутствует, главное – надежность

  • Если между верхним и нижним элементом расстояние больше, чем 50 см, то необходимо установить еще один прут посередине.
  • Теперь все то же самое необходимо проделать напротив внутренней стенки опалубки, чтоб получилось зеркальное отражение, второй ряд армокаркаса.
  • Последний штрих – фиксация двух вертикальных рядов с помощью горизонтальных перемычек, достаточно 1 на 1-1,5 метра.

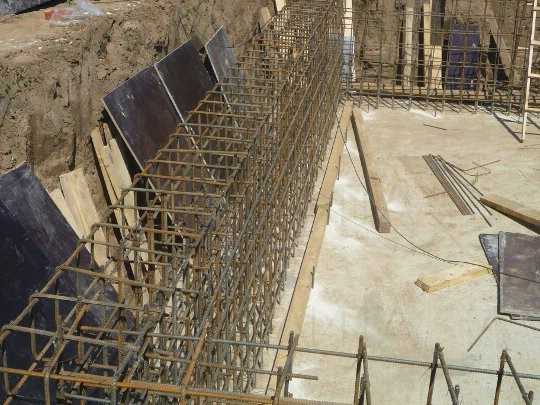

Опалубку стоит дополнительно закрепить с помощью вертикальных стоек

Примечание! Либо можно закрепить их к стенкам опалубки, тогда связующих элементов между сетками понадобится меньше, только в углах и на стыках.

Армирование ростверка свайного фундамента осуществляется подобным образом, за исключением надобности фиксации армокаркаса к опалубке (узнайте также как делают фундаменты под колонны).

Ручное армирование монолитных плит

Чтобы получился качественный монолитный армированный фундамент, требуется приложить немного усилий:

  • Как и в случае с ленточной конструкцией, необходимо разложить прутья на основании и приготовить обрезки стальной проволоки.
  • Связать горизонтальные перемычки крестообразным способом, стараясь придерживаться четких прямоугольных или квадратных форм.

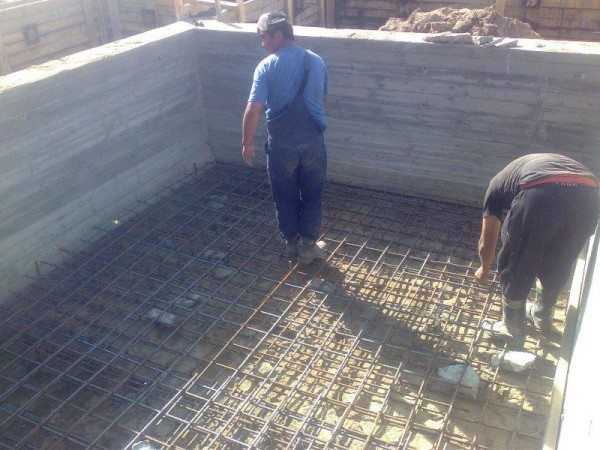

Армокаркас кладется от одной стенки до другой, с небольшим зазором в 3-5 мм

  • Установить несколько вертикальных стержней так, чтобы к ним можно было закрепить нижний ряд сетки.
  • Разложить арматуру для верхнего ряда.
  • Повторить второй пункт данного раздела, чтобы в итоге у вас получилось две горизонтальных сетки.
  • Зафиксировать одну практически под верхним уровнем опалубки, вторую же приподнять немного с поверхности земли (песчаной «подушки» или теплоизоляционного материала).
  • Теперь остается просверлить в опалубке несколько отверстий и продеть в них небольшие обрезки арматуры.
  • Один конец связать с вертикальным стержнем армокаркаса, другой зафиксировать к деревянной опалубке.

Вот так осуществляется армирование монолитного фундамента, без каких-либо дорогостоящих инструментов.

Рекомендации к применению

  • Как вы уже поняли, самое главное в армировании – связка проволокой прутьев. В данном процессе нет понятие лишних материалов, даже если вы намотаете 20-30 см стальной проволоки, от этого соединение хуже не станет. А вот если экономить материалы, то можно попрощаться с необходимой прочностью конструкции.

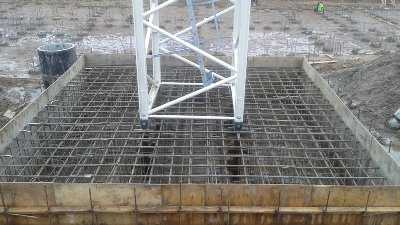

Пускай вас не пугает большое количество арматурных прутьев, чем их больше, тем прочнее фундамент

  • Также следует обратить внимание на качество используемого сырья для раствора, как мы уже говорили, марка цемента должна быть не менее М400. Песок и щебень следует использовать небольших размеров, плюс ко всему, желательно, чтобы они были просеянные.
  • Использование ржавой арматуры нежелательно, но и не критично. В любом случае, лучше такой армокаркас, нежели его не будет вовсе.

Вывод

Надеемся теперь, вы знаете намного больше об изготовлении армокаркасов для цементных изделий, о необходимости данного процесса и тонкостях монтажа. В любом случае, вы сможете произвести армирование фундамента своими руками, либо нанять строительную бригаду и проверить качество, как настоящий специалист.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме (узнайте также как устроена отмостка фундамента).

ofundamentah.com

схема и чертеж для плитного фундамента

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи
    • ВсеВидыИнструментРаботыУстройство

      Динамические и статические испытания свай

      Использование железобетонных свай

      Изготовление винтовых свай своими руками

      Забивка свайного фундамента

  • Расчет

fundamentaya.ru

Монолитная плита фундамента от армирование до заливка

Фундамент монолитная плита широко распространен в малоэтажном домострое. Он стоит на втором месте по популярности после ленточного мелкозаглубленного типа основания.

Структура монолитного основания



Есть у монолитных плит свои недостатки (высокая стоимость устройства, к примеру) и преимущества (возможность устройства на пучинистых и нестабильных грунтах).



Характеристики фундамента

Отличительная особенность монолитной плиты в качестве фундамента – смягчение усадки домов из неэластичных материалов (кирпич, керамзито- и газобетон, др.). Даже незначительные колебания грунта способны привести к серьезным деформациям стен таких зданий при устройстве прочного, неподвижного основания.

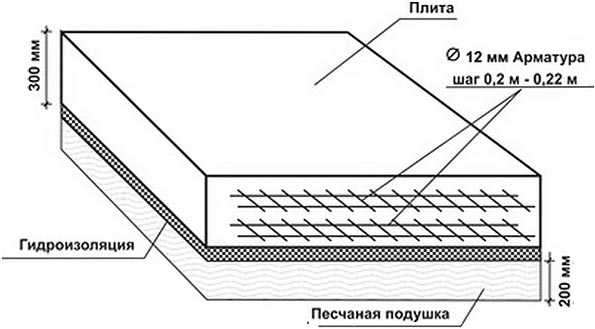

Схема монолитной фундаментной плиты



Фундаментная плита может иметь ровную или ребристую поверхность. Последний вариант предпочтительнее, т.к. лучше противостоит пучению и нагрузкам. Но изготовить ребристую фундаментную плиту технологически сложнее, поэтому чаще применяется ровный вариант.

Изготовление ребристых плит выглядит следующим образом:

1) заливается система ребер по аналогии с ленточным фундаментом;

2) пространство между ребрами и перемычками заполняется ПГС или песком;

3) сверху все заливается бетонной массой.

На ребрах такой основы отлично распределяется любая нагрузка от здания или со стороны грунта.

Рассмотрим строительство монолитной фундаментной плиты на реальном примере. Проект – легкий дом из газосиликатных блоков. Подошва выбрана толщиной 25 см. Требуется 2-слойное ее армирование прутьями арматуры диаметром 14 мм, которая выкладывается сеткой с шагом 20 см. Показатели нагрузки такой плиты – до 0,1 кгс/кВ.см. Устраивать подобный фундамент можно на всех грунтах.

Важно: если монолитная плита не углубляется в грунт, а здание – не отапливается, слои почвы под таким основанием необходимо хорошо утеплять от промерзания.

Устроенная монолитная фундаментная плита после хорошей гидроизоляции и выравнивания стяжкой может выступать в качестве чернового пола в возводимом доме.



Строительство монолитного основания

Фундамент монолитная плита возводится по определенным правилам. Сначала готовится грунтовая основа:

  • Разравнивание местности;
  • Подсыпка грунта с уплотнением виброплощадкой;
  • Устройство выемки 30 см слоя грунта в форме корыта;
  • Укладка в образованное «корыто» геотекстиля (плотность 200г/ кВ.м).

Функции, которые выполняет геотекстиль, — удерживание песка и щебня и пропускание воды. Улучшить дренаж можно устройством под основанием магистральных траншей, которые тоже выстилают геотекстилем. При этом в щебеночном слое укладывают гофрированные трубы из пластика, сбрасывающие излишки воды в специально устроенную дренажную водоотводящую канаву.

После того, как выемка грунта выстлана геотекстилем, сверху засыпается смесь песка щебня. Этот слой проливают водой и хорошо уплотняют виброплощадкой. На песчано-щебеночную подушку укладывают толстую полиэтиленовую пленку и экструзионный пенополистирол для гидроизоляции будущего фундамента.

Следующий этап – сборка опалубки для монолитного основания. Опытные строители рекомендуют и опалубку выкладывать полиэтиленом, чтобы бетонное молоко не вытекало наружу.





Армирование плиты

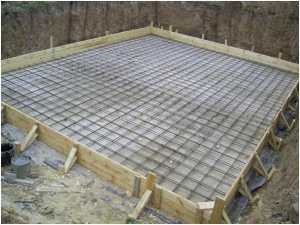

Внешний вид арматуры для вязки



После строительства деревянной или металлической опалубки можно переходить к вязке сетки из прутьев и проволоки (размер ячеек 20х20 см). Арматура №14 является сырьем для изготовления данных сеток, которые выкладываются друг на друга (расстояние между двумя слоями – 100 мм).

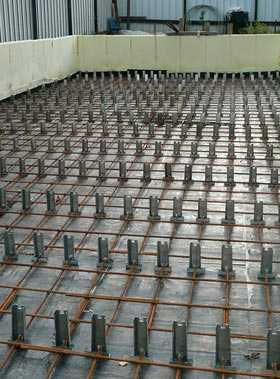

Важно: слои арматуры необходимо разделять грибками – проставками 3,5-10 см.

В итоге монолитная плита получилась многослойной по своему содержанию, где грибками разделяются слои арматурной сетки. Стоит заметить, что связанные прутья арматуры имеют большую массу, поэтому для ее подъема и монтажа можно использовать домкрат, лом и рычаги. Некоторые специалисты вяжут сетку непосредственно в месте укладки, на проставках.

Монолитная фундаментная плита армируются с торцов П-образными деталями, которые связывают оба армирующих уровня и имеют длину, превышающую 2 слоя самой плиты. Эти П-образные хомуты устанавливаются на плитах в строгом соответствии строительным СНиПам. Помимо горизонтального армирования на монолитных фундаментах часто предусматривают продольное армирование для вязки фундамента с несущими стенами и в местах наивысшей нагрузки на основание.

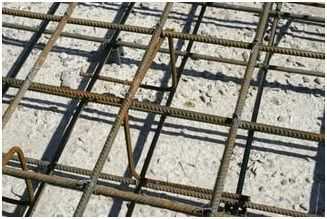

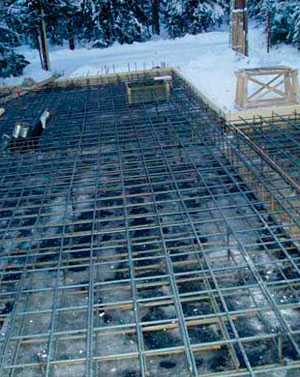

Внешний вид армирования плиты

Армирование наружных углов плиты и участков с входами-выходами (под коммуникации, например) должно выполняться особенно тщательно. Проемы и внутренние углы должны также надежно укрепляться.





Заливка бетоном

Монолитная плита фундамент своими руками заливается бетоном М450. можно использовать марку М350. но не ниже. От качества бетонного раствора напрямую зависит прочность будущего основания. Поэтому при заказе готового бетона миксерами стоит убедиться в его качестве заранее, попросив у производителя сертификат соответствия его товара строительным нормативам . Идеальный вариант — бетон товарной марки БСГ В 22,5 П3 F150 W6.



Если раствор подается прямо из миксера, заполнять нужно сначала самый дальний край фундамента, постепенно передвигаясь к ближнему краю. Один рабочий должен постоянно трамбовать массу, применяя глубинный вибратор. В структуре монолитной плиты не должно быть пустот с пузырьками воздуха, иначе прочность готового основания сильно снизится.

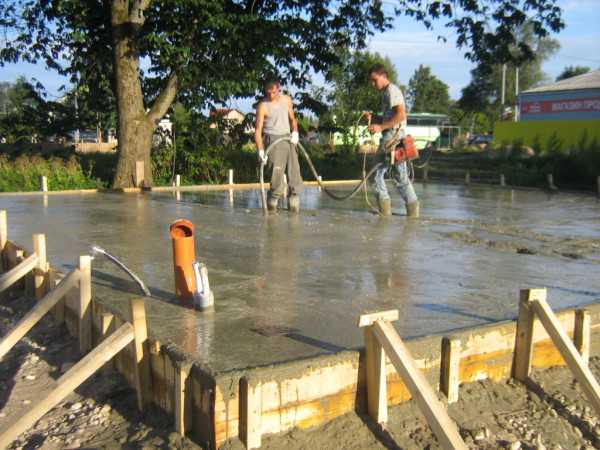

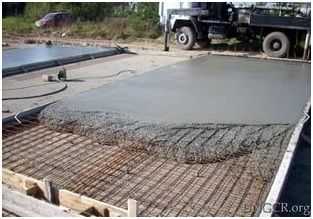

Заливка бетоном монолитного фундамента



Спустя 20-24 часа после бетонной заливки плиту можно смочить водой. Летом устраиваемый фундамент нужно укрывать пленкой полиэтилена.

Приступать к каким-либо манипуляциям можно лишь после набора плитой не менее 70-75% прочности. В летние месяцы (среднедневная температура +20ºС, средняя ночью +10 ºС) период ожидания составит от 20 до 28 дней. Если разброс дневных и ночных температур больше, ориентироваться нужно на температуру среднесуточную и соответственно увеличить время ожидания.

Фундамент монолитная плита по стоимости превосходит многие виды оснований, устраиваемых под частными домами.

rfund.ru

Армирование монолитной фундаментной плиты: технология устройства

Сегодня монолитный или плитный фундамент пользуется немалой популярностью. Он подойдёт для строительства как уютного частного дома, так и многоэтажного торгового центра. Единственный его минус, это высокая стоимость – большой объем земляных работ, и немалое количество строительных материалов: арматуры и бетона. Зато большая площадь позволяет равномерно распределить нагрузку от конструкции по всему основанию. Его использование оправдано на пучинистых, подвижных и просадочных грунтах. Даже если из-за изменения уровня грунтовых вод происходит сильное пучение грунта, плита не разрушается, а просто немного изменяет угол залегания – поэтому фундамент называется плавающим. Получение надёжного основания для дома, гарантирует правильно выполненное армирование фундаментной плиты. Зачем оно нужно и как сделать его качественно? Ответим на эти вопрос поподробнее.

Зачем использовать арматуру?

Бетон входит в число наиболее распространённых и популярных строительных материалов вовсе не случайно. Его главным достоинством является прочность, позволяющая материалу выдерживать огромные нагрузки на сжатие. Увы, при работе в грунте основание подвергается не только нагрузкам на сжатие, но и на изгиб, а также растяжение. Обычная монолитная плита, залитая без использования арматуры, при таких нагрузках будет повреждена. Следовательно, безопасность сооружений, возведённых на ней также окажется под угрозой.

Зато если правильно выполнить армирование бетонной плиты, это решит проблемы. Благодаря металлическим прутам, бетон сможет выдерживать нагрузки на растяжение и изгиб без вреда для себя. Поэтому, хотя армирование повышает стоимость, его применение оправдано.

Какой прут выбрать?

Прежде чем начинать армирование монолитной плиты, нужно выбрать подходящий вид и диаметр прутов. Существует два вида арматуры металлическая и композитная (пластиковая). Каждая разновидность прутов имеет свои плюсы и минусы, об их сравнении подробнее читайте тут.

Для определения толщины арматуры, профессионалы берут специальный коэффициент, проводят расчёт, и высчитывают минимальный процент армирования фундаментных плит. Но если вас интересует строительство небольшого жилого дома, а не многоэтажного офисного здания, то есть возможность сделать проще. Достаточно запомнить несколько простых правил:

  • при строительстве на прочном, не пучинистом грунте использовать прут диаметром не менее 10 мм;
  • при осуществлении строительства на слабом, пучинистом грунте, где возможны подвижки почвы, применять прут толщиной 14 мм и более;
  • если строительство ведётся из дерева, пенобетона или иных лёгких материалов брать арматуру диаметром от 10 до 12 мм;
  • если основным материалом строительства является бетон или кирпич, воспользоваться арматурой диаметром 14–16 мм.

Обратите внимание! Только расчёты, выполненные проектировщиком, могут гарантировать качественное и правильное армирование фундаментной плиты.

Сколько материала нужно?

Ещё один важный момент, возникающий при строительстве – сколько арматуры нужно для монолитного фундамента? Здесь придётся провести кое-какие расчёты.

В первую очередь нужно высчитать площадь. Прутья обычно укладывают с шагом 20 см. Шаг — это расстояние между арматурой. Следовательно, на один квадратный метр верхней и нижней сетки, будет приходиться 20 метров прутьев. Зная это, подсчитать примерный объем не составит труда. Конечно, берите с запасом – на местах соединений прутья зарезают болгаркой вразбежку, а арматуру укладывать внахлёст, это существенно увеличивает расход материала. Но также следует учесть количество усилений.

К тому же придётся учитывать материал, который уйдёт на поперечное армирование – здесь используйте арматуру А1, она с гладкой поверхностью. По назначению дополнительное армирование является вспомогательным, поэтому не нужно тратить лишние деньги на покупку дорогого материала. Когда бетон застынет, то необходимость в изделиях из гладкой арматуры пропадёт – они должны лишь осуществлять удержание конструкции, чтобы равномерно распределить арматуру по всей толщине бетона, обеспечивая максимальное усиление.

Впрочем, знать общую длину арматуры, которая понадобится при строительстве, недостаточно. Ведь при покупке её обычно отгружают тоннами или сотнями килограмм, а не метрами. Но решить эту проблему несложно. Воспользуйтесь таблицей:

В ней есть все необходимые данные, чтобы, зная выбранный диаметр прутов и длину, подсчитать точный вес материала и приобрести именно столько арматуры, сколько уйдёт на усиление определённого фундамента.

Подготовка к строительству

Первым этапом является рытье котлована. Плитный фундамент нуждается в большом котловане, поэтому оправдано использование спецтехники – экскаватора и грузового автомобиля. На самостоятельное выполнение работы уйдут многие дни. А аренда спецтехники сегодня обходится сравнительно недорого.

Следующим этапом является формирование песчаной противопучинистой подушки. Под монолитную плиту нужен слой не меньше 20 см. Песок засыпается на дно котлована, равномерно распределяется по всей площади и трамбуется.

На песчаную подушку, заливаем по уровню бетонную подготовку 9–10 см.

Далее производят устройство гидроизоляции. Есть несколько способов: укладка в два слоя рубероида или использование сыпучие смеси, посыпается перед заливкой на поверхность подготовки и смачивается водой.

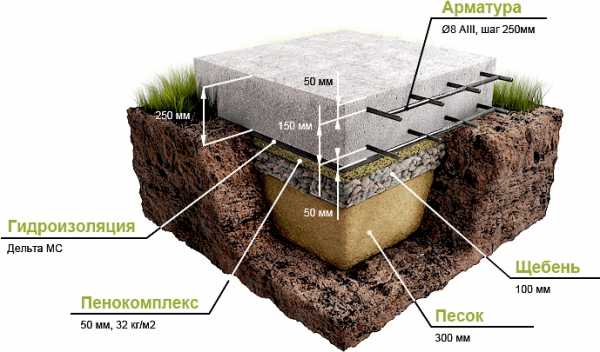

Схема устройства и армирования монолитной фундаментной плиты.

 Приступаем к работе

Очень важно знать, как правильно армировать плиту. Сразу следует сказать – откажитесь от сварки. Перегрев отрицательно сказывается на арматуре. При значительных нагрузках на растяжение она ломается обычно именно в тех местах, которые подвергались сварке. Кроме того, повреждение кристаллической решётки делает металл более подверженным коррозии.

Если вы работаете с фундаментной плитой, армирование лучше выполнять при помощи прутов, связанных специальной вязальной проволокой. Связи могут быть сделаны вручную или при использовании вязального пистолета. Это очень дорогой инструмент, но он часто сдаётся в аренду. Пистолет позволит существенно снизить затраты времени. Даже неопытный строитель легко будет делать 30–40 вязок в минуту. При использовании обычного вязального крючка этот показатель у новичка будет составлять не более 10.

Процесс армирования проводим в следующем порядке:

  1. Отбиваем контур фундамента. Натягиваем по краю нить или отчертим маркером.
  2. Размечаем месторасположения арматуры, согласно проекта.

    Пример чертежа по армированию фундаментной плиты.

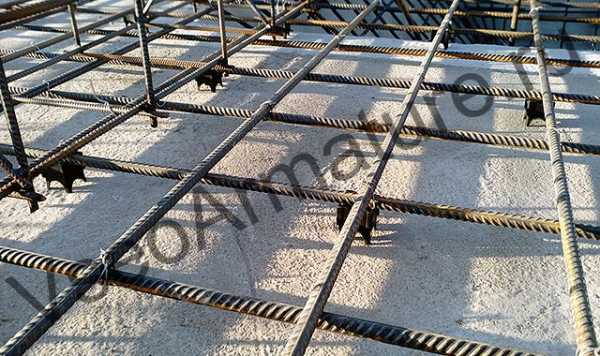

  3. Раскладываем 1 слой арматуры. При нехватке одно целого прута стыкуем их, но следует помнить о правиле, что соседние пруты не соединяются в одном месте, следует сделать разбежку между арматурами. Размер нахлеста 42 диаметра арматуры.
  4. Выравниваем пруты по краю, соблюдая защитный слой. И укладываем на них поперёк начиная с края, пруты — монтажки через 200 см, по ним выполняем развязку сетки. Под провязанные через два метра монтажки, подставим фиксаторы для арматуры, для обеспечения защитного слоя.
  5. Производим разметку и укладку усиления 1 слоя. Укладываем остальную арматуру 2 слоя, и провязываем, соблюдая шаг. Доставляем фиксаторы, и укладываем и привязываем усиление 2 слоя. Нижнее армирование монолитной плиты закончено.

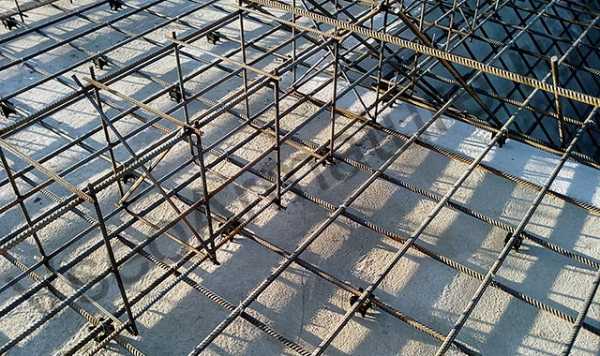

  6. Устанавливаем и провязываем пространственные каркасы для верхнего слоя сетки.
  7. Раскладываем 3-й слой основной сетки и привязываем её к каркасам, строго напротив нижней арматуры. Укладываем 3-й слой усиления, и перекрываем все 4 слоем сетки. Провязав усиление с сеткой раскладываем последнее усиление 4 слоя. По краю армирующего каркаса провязываются пешки.
  8. На этом армирование фундаментной плиты заканчивается.

Готовый каркас заливаем бетоном. Заливать необходимо беспрерывно, чтобы ранее уложенный бетон не успевал схватываться. В противном случае может произойти расслоение – жидкий бетон, попадая на уже схватившийся, не будет связан с ним. Из-за этого пострадает прочность фундамента и, соответственно, снизится надёжность возведённого здания.

На этом устройство фундамента считается завершённым. Спустя несколько дней, бетон схватится, а через месяц наберёт достаточную прочность для возведения нового дома.

Вот и всё. Теперь вы знаете, как армировать монолитный фундамент, выбирать подходящий материал и проводить необходимые расчёты. А значит, проблем при строительстве наверняка не возникнет.

vseoarmature.ru

Армирование фундаментной плиты: чертеж и порядок укладки

Армирование плитного фундамента – один из важнейших этапов строительства.

Армирование фундаментной плиты, выполненное в строгом соответствии со СНиП и другими требованиям технологического процесса, обеспечивает высокую прочность и надежность основания постройки. Фундаментная плита – монолитная конструкция, отличающаяся высоким уровнем устойчивости к различного рода нагрузкам. Сооружение данной конструкции позволяет равномерно распределить эти нагрузки по всему основанию строения. Одно из главных преимуществ данной конструкции – точное распределение поперечного напряжения.

Особенности конструкции

Фундаментная плита сооружается на пучинистых грунтах, которые отличаются высоким содержанием глины, суглинков, песчаных прослоек. Такое основание не только выгодно с экономической точки зрения, но и надежно. Для создания плитного фундамента необходимо не только подготовить площадку в соответствии с проектом и выполненной разметкой. Нужно сделать качественную гидроизоляцию и выполнить армирование прутами, сечение которых подбирают в соответствии с особенностями строения.

Армирование плитного фундамента осуществляется стержнями, диаметр которых составляет от 14 до 16 мм. Вяжут арматуру исключительно стальной проволокой.

От выполнения сварочных работ в ходе армирования монолитной плиты фундамента необходимо отказаться, так как места сварных швов подвержены коррозии. Выбор арматуры для плитного фундамента основан на особенностях грунта, данных о массе будущей постройки, нагрузках, которые предстоит выдержать основанию. Чертеж, в соответствии с которым и будут проводиться работы, делается и изучается еще на стадии разработки проекта.

Для создания арматурного каркаса монолитной фундаментной плиты используют стержни из закаленной стали, оснащенные специальными ребрами. Это обеспечивает высокий уровень надежности сооружения и качественное сцепление с бетоном. Сетка каркаса представляет собой двухуровневую конструкцию, надежность которой гарантируют вертикальные перемычки (утки), сделанные из гладких арматурных прутов, сечение которых составляет 12 мм.

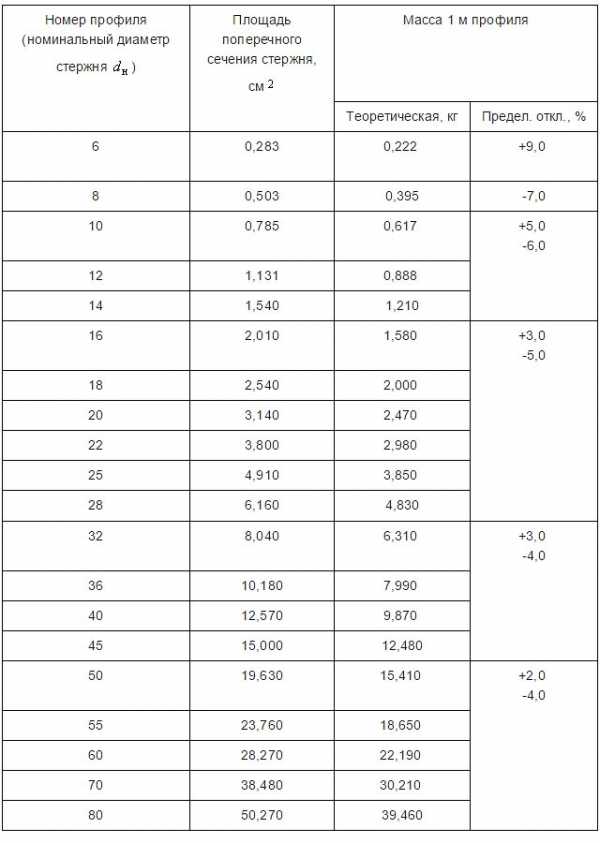

Прежде чем приобрести арматуру для плитного фундамента необходимо выполнить расчет количества стержней, требуемого для создания сетки поперечной и продольной укладки:

  1. Шаг укладки – 20 см.
  2. Ширина плиты – 7 м 20 см.
  3. Количество прутов – 720 : 20 = 36 шт.
  4. Шаг укладки – 20 см.
  5. Длина основания – 9 м 80 см.
  6. Количество прутов – 980 : 20 = 49 шт.
Размер ячейки армирующей сетки – 15х15 см, но при необходимости обеспечить обход коммуникаций этот размер увеличивают, и шаг между прутами составляет 20 см.

Расчет верен при использовании стержней для армировки длиной 720 см и 920 см.

Армирование

Схема армирования монолитной плиты довольно проста. Каркас состоит из двух горизонтальных сеток, связанных между собой вертикальными перемычками, обеспечивающими постоянную высоту конструкции. Плитный фундамент – это монолитная железобетонная конструкция, для прочности которой и необходимо создание качественного арматурного каркаса. Он в свою очередь состоит из двух сеток, укладываться которые должны так, чтобы расстояние между нижней и слоем гидроизоляционного материала было не менее 50 мм.

После того как будут уложены продольные пруты нижней сетки, приступают к укладке поперечных стержней, строго соблюдая установленные параметры шага между ними. Надежную фиксацию обеспечивает правильно выполненная вязка арматуры.

Фундаментная плита заливается только после того, как будет завершен монтаж арматурного каркаса, так как работы с бетоном выполняются в один прием. По отдельным небольшим частям монолитную плиту заливать нельзя.

Согласно СНиП и ГОСТ арматурный каркас должен быть утоплен в плиту основания не менее, чем на 5 см, поэтому при монтаже каркаса арматурные пруты режут на 100 мм короче установленных длины и ширины плитного основания.

Особенности вязки и заливки

Обустроив песчаную подушку, закрыв ее гидроизоляционным материалом, на его поверхности раскладывают продольные пруты, отступив 10 см от отмеченного края основания. После завершения продольной раскладки поверх прутов укладывают поперечные стержни, строго соблюдая величину шага и контролируя размер создаваемых ячеек.

Вязать арматуру нужно стальной проволокой, воспользовавшись специальным приспособлением или делая это вручную. Завершив вязку можно приступать к установке специальных подпоров, обеспечивающих нужное расстояние между слоем гидроизоляции и первой сеткой каркаса. Теперь гнут гладкие арматурные пруты, придавая им сначала форму литеры «П», а потом свободные концы загибают, в разном направлении.

Таким образом, при создании упора нагрузка на подпорку будет распределяться равномерно.

Расстояние между вертикальными подпорками не превышает 50 см, а для дополнительной жесткости и неподвижности каркаса его оснащают так называемыми ребрами жесткости. Это арматурные пруты, внедренные в грунт по всему периметру основания и в его середине, чтобы обеспечить сопротивляемость вспучиванию.

Приступая к заливке плотного фундамента, стоит позаботиться о том, чтобы все необходимые работы были выполнены в один день. Прерывать процесс заливки категорически запрещено. Одновременно с заливкой осуществляют и трамбовку, добиваясь протекания раствора под нижнюю сетку каркаса. Между порциями заливки может быть временной интервал, не превышающий 2 часов.

Составляющие каркаса не должны возвышаться над поверхностью монолитной плиты. Подробно изучить порядок выполнения работ по армированию плитного фундамента можно изучить, посмотрев видео:


Плитный фундамент – самое прочное, качественное и надежное основание, которое обустраивают как для небольших загородных домиков, так и для многоэтажных зданий. Для получения качественного фундамента необходимо дать бетону набрать прочность. Этот процесс длится не менее 40 дней, полное высыхание наступает спустя 30 дней после завершения процесса заливки бетона. В эти дни важно защитить свежесозданную плиту от высоких температур, повышенной влажности или морозов.

kakfundament.ru

расчет количества арматуры для плитного фундамента своими руками

Монолит кажется невероятно прочным, кажется что такой фундамент будет стоять столетиями. Но если не правильно выполнить расчет и армирование фундамента, то он может треснуть еще до того, как дом обзаведется жильцами.

Самые большие проблемы в данном случае возникают при возведении ленточного и плитного оснований по той простой причине, что эти типы трудно поддаются ремонту и восстановлению.

Кроме того, эти конструкции обладают значительно большей площадью поверхности в сравнении со столбчатыми или свайными опорами, поэтому сильнее подвержены нагрузкам со стороны прилегающего или подлежащего грунта.

Зачем нужен каркас из арматуры?

Бетон очень прочен на сдавливание, разрушить его давлением очень сложно. Но на растягивание и сгибание этот материал приблизительно в десять раз слабее. Из-за этого любая нагрузка, порождающая усилие на растягивание, может повредить даже самый прочный монолитный фундамент.

К примеру, ленточный может испытывать продольную нагрузку на растяжение в верхней или нижней части в том случае, если почва под ним неравномерно сопротивляется давлению массы всего дома.

Обычно такие проблемы возникают в углах постройки или в середине длинной стены. У плитного фундамента эта проблема стоит еще более остро.

Он опирается на грунт огромной площадью и в любом месте может возникнуть усилие на изгиб, которое в свою очередь порождает нагрузку на растягивание.

Точный расчет тут сделать очень сложно.

Трещины возникают по следующим причинам:

  • неоднородный грунт по разному воспринимает нагрузку на разных участках стены;
  • неправильно просчитана пучинистость почвы, зимой мерзлый грунт создает сильное давление на бетон и «рвет» его.

Существует еще множество причин, но защита только одна: правильно и качественно выполнять расчет и армирование фундамента. Армированный бетон все эти нагрузки выдержит с честью.

Смотрите нашу видео-подборку по теме:

к оглавлению ↑

Правильная армировка бетона

В первую очередь армировать нужно там, где возникает или может возникнуть усилие на растяжение бетона. Ленточный фундамент усиливается металлическим каркасом с учетом таких особенностей:

  • нагрузки на растяжение возникают в продольном направлении и почти никогда — в поперечном;
  • растяжение может происходить как в верхней, так и в нижней части ленточного фундамента.

Поэтому поперечная арматура нагрузки практически не несет, как и вертикальная. Соответственно эти прутья можно делать из гладкой арматуры или просто толстой стальной проволоки. Точный расчет тут не нужен, лишь бы смогли форму каркаса поддержать до заливки.

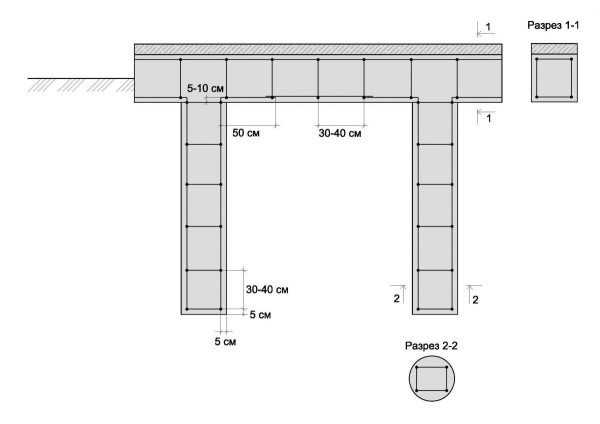

На схеме приведен пример монолитной плиты в разрезе

В продольном направлении необходимо армирование ребристыми прутками, которые следует укладывать и вверху, и внизу. Особенно тщательно нужно подготовить углы, как потенциально самый уязвимый элемент конструкции ленточного фундамента.

Устанавливать каркас следует таким образом, чтобы он после заливки целиком оказался в бетоне, для этого нужно использовать специальные подкладки или клинышки. Армирование монолитной плиты перекрытия требует укладки металла по всей площади.

Нагрузка на монолитный фундамент может возникнуть в любом месте, попытка сэкономить не редко приводит к появлению трещин еще до окончания стройки.

Каркас обязательно должен быть двухслойным. Верхний слой тоже нужно делать сплошным, обычные армировочные балки не подойдут. Плиту усиливают прутками, уложенными сеткой.

Расстояние между соседними прутьями в сетке выбирается в зависимости от требуемой прочности, как правило не менее 20 и не более 40 сантиметров, в некоторых случаях позволяется использовать для нижней сетки шаг в 10 сантиметров.

Меньший размер значительно усложнит армирование, больший не позволит равномерно распределить нагрузку.

Необходимую прочность можно обеспечить также за счет подбора оптимального сечения арматуры.

Если у плиты будут ребра жесткости, то их тоже нужно усилить арматурными балками. Размер балок должен соответствовать габаритам ребра. Сварка или связка арматур может отнять много времени, поэтому в некоторых случаях будет целесообразно использовать готовые арматурные сетки.

В таком случае останется только связать между собой отдельные фрагменты.

Важный момент: монолитный плитный фундамент не допускает использования гладкой арматуры, весь металл должен быть ребристым!

к оглавлению ↑

Расход металла на плиту

Плитный фундамент один из самых затратных по количеству материалов. Как бетона, так и металла, которым нужно армировать. Даже ленточный не такой затратный.

Расчет арматуры сделать не сложно. Если укладывать прутки с шагом в 20 сантиметров, то на один квадратный метр потребуется 20 метров арматуры:

  • 5 прутков метровых нижних продольных;
  • 5 нижних поперечных;
  • 5 верхних продольных;
  • 5 верхних поперечных.

Если эта же арматура будет использоваться и для организации подпорок, то понадобится добавить еще приблизительно один погонный метр на каждый квадратный метр площади фундаментной конструкции.

Расчет толщины прутков производится в зависимости от мощности плиты, от ее высоты, от предполагаемых нагрузок.

Если строим дом, к примеру, 6х8 метров, то площадь плитного фундамента будет составлять почти 54 квадратных метра (не забываем, что край плиты должен выступать за пределы стены на расстояние, равное толщине плиты; будем считать, что нам нужно добавить 20 сантиметров с каждой стороны).

Тогда нам потребуется 1080 метров арматуры. И это при условии, что подпорки для верхней сетки мы будем делать из какого-либо другого материала.

В противном случае на армирование понадобится уже 54+1080=1134 метра. В том случае, когда основание фундамента укрепляется ребрами жесткости, то количество арматуры еще больше возрастает.

К примеру, если к вышеуказанной плите добавить еще шесть ребер (укладываем вдоль длинной стены с шагом в 120 см.), то для их армирования понадобится дополнительно 96 метров: два прутка по 8 метров в каждую балку.

И опять-таки нельзя забывать про подпорки, которыми монолитный фундамент будет скреплен с этими ребрами.

Расход материалов большой и велик соблазн сэкономить или вообще не делать расчет и вообще не армировать. Но в случае трещины ремонт обойдется во много раз дороже. В этом ленточный и плитный фундамент очень схожи.

Смотрите нашу видео-подборку по армировке:

proffu.ru

Армирование монолитной плиты — Фундамент своими руками



Усиление монолитных плит

  • Технология: как правильно армировать плиты
  • Особенности армирования фундаментных плит
  • Формула расчета арматуры

Изготовление монолитных конструкций не обходится без применения арматуры, которая выступает связующим материалом в любой железобетонной конструкции.

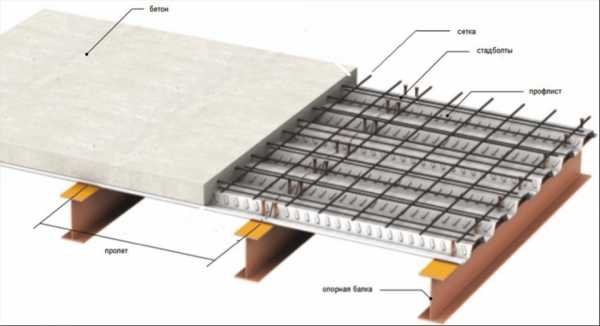

Чертеж армированной плиты

Арматурой для монолитной плиты являются прутки сечением 8-14 миллиметров, толщина фундаментной плиты при этом составляет 150 миллиметров. Таким образом, процент соотношения диаметра прутка к толщине плиты составляет 5%.

Армирование плиты позволяет решить общую концепцию строительства по-настоящему теплых домов. Поперечные и продольные железобетонные плиты перекрытий позволяют надежно защитить от холода чердачные помещения и эксплуатируемые мансарды.

Все армированные фундаментные плиты перекрытия используются, в первую очередь, в перекрытиях общественных и жилых домов, стены которых выполнены из ячеистых бетонных или крупных блоков, а также кирпича. Такие плиты перекрытий применяются для зданий, процент влажности воздуха в которых составляет 60-75%, которые имеют на поверхности стен внутреннюю пароизоляцию. Глубина опирания плит на несущие стены составляет не менее 80 миллиметров.

Схема армирования монолитной плиты.

Армировать фундаментные плиты необходимо не только для качественного утепления постройки и ускорения процесса строительства, но и для повышения звукоизоляции. Армированные железобетонные плиты имеют небольшой вес, поэтому они снижают нагрузку на стены и фундамент здания, тем самым давая возможность получить дополнительный экономический эффект при возведении дома. Очень важно, что для процедуры армирования пустотных плит перекрытия нет необходимости использовать большую строительную технику, в том числе подъемный кран.

Конструкция получается прочной, она способна без проблем выдержать колоссальные нагрузки, а также воздействие высоких температур на протяжении длительного периода. Для сравнения заметим, что деревянные перекрытия способны выдержать огненное воздействие всего 25 минут, а такие плиты выдерживают час, то есть процент превышения составляет 200 единиц.

Современное строительство, в котором применяют армирование фундаментной плиты, позволяет строить здания любой сложности и любых размеров. Используя монолитные стены, появляется возможность перекрывать те помещения, которые имеют неправильную геометрическую форму стен. Так можно создавать нестандартные по габаритам перекрытия.

Технология: как правильно армировать плиты

Если говорить об основных составляющих данной технологии, то традиционная схема армирования фундаментных плит выглядит так: рабочие стержни снизу плиты, рабочие стержни сверху; арматура, перераспределяющая нагрузку; подставки из катанки. Перед началом армирования важно правильно рассчитать будущую нагрузку и необходимую толщину бетона — этого требует правильная технология. Толщина перекрытия должна рассчитываться из пропорции 1:30. Это означает, что требуемую толщину бетона можно узнать, разделив длину пролета на 30, — так получится оптимальная толщина, процент погрешности — +/- 1%.

Схема армирования углов плиты.

Если толщина фундаментной плиты превышает 150 миллиметров, то в таком случае армирование необходимо совершать в два слоя, которые связываются между собой металлической проволокой. Размер ячеек не должен превышать 200х200 миллиметров, но одновременно не должен быть и меньше 150х150 миллиметров.

Если специально уменьшать толщину бетона, то заметно увеличится расход металлопроката, если возрастает толщина, то это ведет к увеличению объемов используемого бетона. Для прочности изделия применяется, как правило, арматура одного диаметра. Дополнительное армирование плиты можно выполнить, используя прутья длиной 400-1500 миллиметров.

Основная часть нагрузки находится на нижних слоях арматуры, сжимающая нагрузка давит на верхние. С этим усилием может легко справиться и бетон. Процесс армирования фундаментной монолитной плиты необходимо выполнять на всю длину изделия, стоит применять опалубку, которая является важным этапом в монтаже всей плиты. Для создания опалубки можно использовать обычные деревянные доски 50х150 миллиметров или обычную фанеру.

Очень важно надежно и прочно закрепить стойки опалубки. Этот связано с тем, что вес бетона, который используется в данной операции, может достигать 300 кг/кв.м перекрытия. Единственный элемент, без которого будет действительно сложно обойтись, — это телескопические стойки. Это очень надежный и удобный инструмент. Такая стойка способна выдержать две тонны веса, ведь доска может иметь сучки или микротрещины.

Особенности армирования фундаментных плит

Схема расположения усилений.

Монолитную плиту, поперечное сечение которой может быть разной, необходимо армировать в два слоя. Первая сетка располагается в нижней части плиты, вторая — должна идти сверху. Сетки должны располагаться строго в середине бетона. Защитный слой, который создается при помощи опалубки, должен быть от 15-20 миллиметров. Арматура и сетка между собой связываются при помощи специальной вязальной проволоки.

В сетке арматура должна будет полностью цельной, не иметь никаких разрывов, иначе процент разрушенных армированных фундаментных плит будет постоянно расти. Если не хватает длины арматуры, то дополнительные прутья нужно подвязывать с нахлестом, который должен равняться 40 диаметрам самой арматуры. Если, например, армируется перекрытие диаметром в 10 миллиметров, то нахлест необходимо сделать в 400 миллиметров. Все стыки должны располагаться строго в шахматном порядке, в разбежку. Края верхней и нижней арматуры можно связывать между собой П-образным усилением.

Так как процент нагрузки на железобетонную плиту передается сверху вниз, то можно сделать следующий вывод: главной рабочей арматурой является именно нижняя, которая испытывает растягивающие нагрузки. Верхняя, в основном, получает нагрузки на сжатие.

При проводимой процедуре армирования нижняя сетка дополнительно прокладывается между несущими опорами строго посередине. При связке верхней сетки необходимо усиление прокладывать над несущими опорами. Требуется дополнительное усиление в местах большого скопления отверстий разного диаметра. Нижняя сетка усиливается между несущими стенами в проеме.

Верхняя сетка, как правило, усиливается над несущими стенами. Армирование монолитных плит перекрытия в тех местах, где они опираются на колонны, требует создания объемных усилий. Плита перекрытия заливается с помощью бетононасоса. При этом в обязательном порядке уплотняется бетон, для этих целей используется глубинный вибратор. Процесс затвердения бетона сопровождается его усадкой, чей процент возрастает по мере высыхания бетона, что приведет к появлению на его поверхности микротрещин. Именно поэтому на протяжении двух-трех дней после совершения заливки бетоном желательно пролить данную конструкцию обычной водой. Бетон лучше увлажнять путем разбрызгивания, а не прямой струей воды.

Формула расчета арматуры

Имеется плита габаритами 6х10 метров. Используется арматура диаметром 10 миллиметров, шаг сетки 20 сантиметров. Произведем расчет количества арматуры, которую необходимо уложить: (6/0,2+1) + (10/0,2+1)= 31 (прутки по 6 метров) + 51 (прутки по 10 метров) = 82 прутка. Необходимо использовать два пояса армирования, поэтому количество арматуры удваивается. В итоге получается 82 *2 = 164 прутка, в том числе 62 прутка по 6 метров и 102 прутка по 10 метров. Итого 62*6+102*10= 1392 метров арматуры для армирования плиты.

Армирование плиты: особенности, технология


Армирование плиты необходимо выполнять правильно, соблюдая технологию. Перед началом армирования важно правильно рассчитать будущую нагрузку и необходимую толщину бетона.

Источник: moifundament.ru



Армирование монолитной фундаментной плиты: описание процесса, материалы

Существует несколько видов фундаментов. Наиболее прочный и надежный из них – монолитная плита. Он может использоваться и для обычных зданий, но только он является незаменимым для пучинистых, песчаных и неустойчивых грунтов. Прочности и стойкости к трещинам ему придают пояса из арматуры.

Роль армирования

Один из самых надежных фундаментов – монолитный в виде бетонной плиты – заливается в предварительно выкопанный котлован. Его еще называют «плавающим» из-за способности повторять движения грунта без нанесения ущерба зданию. Под такую основу делают подушку из песка, гранита, укрывают ее гидроизоляцией. Следующим этапом является обязательный элемент, без которого плита попросту треснет – армирование двумя поясами (каркасами) в виде сеток из стальных прутьев в верхней и нижней ее части.

Нагрузка на монолитную цельную бетонную плиту направлена сверху вниз, она распределена равномерно по всей бетонной заливке. Без правильного армирования бетонная плита треснет, не выдержав движений грунта и веса здания.

Основное нагрузочное усилие приходится на слои арматуры. Она обеспечивает плите высокие показатели прочности на растяжения и сжатие. Правильно армированная плита будет иметь некоторый уровень эластичности и не треснет ни от движений грунта, ни от тяжести находящегося на ней строения.

Для фундамента в виде монолитной бетонной плиты рекомендуют два армированных пояса. Арматура выступает связующим звеном в любых железобетонных конструкциях. Она усиливает бетонную конструкцию, а также экономит раствор, которого требуется меньше при наличии арматурных поясов в плите.

Условия, материалы и оборудование для армирования

Для армирования нужны такие материалы и оборудование:

  • арматурные прутья. Они должны иметь ребристую поверхность. Такая поверхность надежно сцепляется с бетоном. Наиболее надежные стальные, используются также и полимерные, но они не рекомендуются для плавающего фундамента. Для армирования цельной плиты выбираются стальные штыри диаметром 10 мм и больше.
  • Важно учитывать нагрузки на почву: монолитное основание должно иметь некоторую степень эластичности. Для слабых, рыхлых грунтов с высокой степенью подвижности применяют арматурные штыри от 12 мм. Для фундамента на устойчивых грунтах подойдут стержни сечением 10 мм;
  • мягкая проволока для вязки;
  • подставки. Они приподнимают армированные пояса на необходимую высоту при заливке бетона. В плиту обычно закладывают каркас из двух поясов арматуры, но для сложных условий и толстых оснований используют усиленное армирование еще одной сеткой в верхней трети бетонной плиты.

Требования к прутьям: они должны быть цельные, ребристые, чистые не поврежденные ржавчиной, не смазанные солидолом и другими веществами. В противном случае, раствор будет отставать от них, в нем образуются трещины.

Правила армирования

Пояса создаются на равномерном расстоянии снизу и вверху внутри заливки. Используют прутки диаметром 8–14 мм при толщине основания в 150 мм. Соотношение размера сечения стержня к толщине фундамента составляет 5%. Если основание испытывает серьезные нагрузки, берут прутья диаметром в 12–16 мм.

Если плита имеет в толщину от 150 мм и больше – два армированных каркаса обязательны. Параметры ячеек не должны превышать 200х200 мм и не быть меньше 150х150 мм для обычного основания толщиной 150-200 м.

Применяются арматурные штыри одинакового сечения. Для усиления поясов иногда используют стержни длиной 400–15000 мм.

Арматурные сетки располагают строго без перекосов в середине бетонной плиты. Защитный слой раствора от опалубки до поверхности стержней должен составлять 1,5–2 см, некоторые строители рекомендуют 5 см.

В сетке прутья должны образовать цельную конструкцию без каких-либо разрывов.При недостаточности длины прутьев подвязывают дополнительные стержни с нахлестом и связывают их вязальной проволокой. Причем вязку делают в нескольких местах или сплошной по всей длине соединения. Рекомендованная длина для нахлеста — не меньше 40 диаметров самых стержней. Например, при армировании прутьями с сечением в 10 мм, соединение нахлестом делают протяжностью в 400 мм.

Стыки располагают в шахматными квадратами в разбежку. Границы верхнего и нижнего поясов соединяются П-образными усилительными прутьями, это необязательно, но рекомендовано, так как придаст цельности и прочности конструкции.

Плавающее основание держит весь спектр нагрузок на сжатие, скручивание и др. Нижняя его часть больше подвержена растягиванию, верхняя – сжатию, поэтому важнее нижняя арматурная сетка.

Расчет арматуры

Существует простая методика расчета требуемого количества прутьев арматуры. Рассмотрим ее на примере плиты 8х8. Наиболее часто используются стержни сечением в 10 мм. Обычно арматурная сетка выкладывается с шагом 200 мм. Имея указанные параметры, рассчитывают необходимое количество арматуры.

Показатель ширины будущей бетонной заливки делится на ширину шага в метрах. К получившейся цифре добавляют 1 прут: 8/0,2+1=41. Чтобы образовалась сетка штыри, укладывают также и перпендикулярно, следовательно, полученная цифра умножается на два: 41х2=82.

В плавающем фундаменте должно быть как минимум два армированных пояса, поэтому полученная цифра умножается на два и получается 164 стержня. Стандартный арматурный прут имеет длину в 6 м. Если перевести количество прутьев в метры, то получится: 164х6=984 м.

Подобным способом вычисляют количество соединительных прутьев между слоями арматуры. Такие соединяющие штыри располагаются вертикально в точках пересечения горизонтальных прутьев арматуры. Количество этих точек легко определить, если количество штырей умножить на тот же показатель: 41х41=1681.

Нижний арматурный пояс укладывают в 5 см от основания плиты. Толщина монолитной бетонной заливки составляет 200 мм. Зная эти цифры легко определить длину соединяющего стержня: она составляет 0,1 м. Исходя из указанных цифр, определяем количество материала в метрах для всех соединений: 0,1х1681=168,1 м.

Для проведения всех строительных работ по армированию плиты необходимо: 984+168,1=1152,1 м арматурных стержней.

Для расчета нагрузок иногда нужно знать и вес арматуры в фундаменте. Обычно при покупке прутьев указывается их вес. Один стержень имеет вес в среднем 0, 66 кг. Для нашего примера вес арматурных прутьев составит: 0,66х1152,1=760 кг.

Процесс армирования

Армирование монолитной плиты делается, когда уже готовый котлован, сделана подушка, уложена гидроизоляция и сооружена опалубка.

  1. Сначала рассчитываются параметры сетки арматуры, определяется размер ее ячеек. Далее, она собирается из прутьев уже на месте внутри подготовленного котлована. Чем массивнее здание, тем меньше размер ячеек. Наиболее часто используют ячейки с расстоянием прутьев в диапазоне 200–400 мм, но не меньше 150 мм.

Собирают сетку просто: прутья укладываются один на другой на подставки, чтобы образовался каркас с ровными ячейками.

  1. Далее, прутья связывают. Для вязки потребуются пассатижи, вязальные крючки, вязальная проволока.

Стержни в процессе вязания соединяют нахлестом друг к другу. Стык обвязывается в трех местах. Существует несколько способов вязки арматуры. Самый популярный следующий. Отрезок мягкой проволоки в 30 см складывается вдвое, так чтобы один конец образовал петлю. Проволока накладывается на перекресток из прутьев наискосок. Свободные концы протягиваются в петлю и закручиваются вязальным крючком. Узел должен быть достаточно тугим, чтобы прутья не ездили. Проволоку обматывают с трех сторон: в нижней части вертикального штыря, затем по краям (справа и слева) горизонтального стержня.

Для того чтобы узел лучше держался, используют пассатижи и крючки для вязки. Следует отметить, что слишком тугой узел также не рекомендуется: проволока может лопнуть. Существует также и автоматическое оборудование для вязки, но многие строители выбирают именно ручной способ.

Есть специальная вязальная проволока, но можно использовать также и обычную стальную проволоку диаметром 0,5—1,2 мм.

  1. После сборки первого пояса к нему прикручивают вязальной проволокой вертикальные соединители из арматурных штырей. Их готовят предварительно и они должны быть одинаковыми по высоте. Для них используют те же арматурные прутья или прутья меньше диаметром, например, сечением в 8 мм.
  1. К соединителям прикручивается проволокой вторая сетка арматуры. Делать это легче, так как не нужно выставлять размер ячеек: вторая сетка автоматически полностью повторяет параметры первой.

Армированная сетка не должна прикасаться к грунту или лежать на гидроизоляции. Ее обязательно укладывают на специальные подставки. Для этого пригодны как самодельные, так и уже готовые заводские. Одним из их видов являются специальные фиксаторы тарельчатой формы.

Слой раствора до сетки арматуры снизу делают не менее 50 мм, в некоторых случаях, 15–20 см – это зависит от толщины плиты. Собирают каркасы внутри готовой и установленной опалубки так, чтобы и по бокам от ее стенок к прутьям был зазор такой же толщины. Прутья должны полностью покрываться бетоном.

  1. Последний этап – заливка бетоном. Перед ней нужно проверить устойчивость каркаса: прутья не должны ездить и смещаться в стороны во время заливания бетона.

Армирование монолитной фундаментной плиты


Армирование монолитной фундаментной плиты: описание процесса, материалы Существует несколько видов фундаментов. Наиболее прочный и надежный из них – монолитная плита. Он может использоваться и

Источник: fundamentdomov.ru



postroifundament.ru
