Армирование газобетона
Решив построить дом из газоблоков, важно правильно рассчитать все нагрузки и выбрать оптимально прочный и плотный газобетонный материал. Даже при этих условиях не удастся избежать растрескивания и усадки стен, но такую неприятность можно обойти стороной, если правильно сделать дополнительное усиление газобетонной кладки. Поэтому еще знать, как армировать газоблоки, чтобы в будущем не столкнуться с этим.
Места нуждающиеся в усилении
Армировать всплошную газобетонные стены не нужно, достаточно провести усиление следующих зон, подвергающихся интенсивной нагрузке:
- Первый этаж, особенно первый ряд над фундаментом.
- Места под оконными проемами и опирания перемычек и перекрытий.
- Если же между плитами перекрытия промежуток более 3 метров, то армировать стену нужно обязательно не менее чем в 2 местах.
- Если же это расстояние межэтажных перекрытий менее 3 метров, то усиливается только подоконный проем, если же стена сплошная, то армируется ровно посередине.
- Стены, подвергающие интенсивным воздействиям ветра и рабочих нагрузок.
Армироваться газобетонные стены могут как арматурой, так и кладочной сеткой с диаметром проволоки не меньше чем 4 мм. Сеточное армирование — более трудоемкий процесс. Ложится такая сетка только на качественный кладочный раствор, при этом толщина стыковочного шва не должна быть менее 1 см. Лучший вариант для усиления таких стен — арматура класса А-III и диаметром не менее 6 мм. Она не только более проста в монтаже, но позволяет производить укладку блоков на специальный клей-цемент, что качественно повышает эксплуатационные характеристики газобетонных стен.
Технология армирования
Чтобы произвести надежный армированный шов, необходимо первым делом проштробить блоки в 2 местах, на расстоянии 6 см от их краев, размеры штроб должны соответствовать диаметру выбранной арматуры. Производить эти подготовительные работы можно как ручным штроборезом, так и его электрическим аналогом, в любом случае этот процесс не отнимет много времени, так как газоблок хороший материал для обработки. Обязательно нужно будет избавить от пыли полученные канавки.
После чего штробы заполняются клеевым составам или же обычным кладочным раствором, это делается не только для лучшего укрепления арматуры в теле блока, но еще и для того, чтобы защитить металлопрокат от губительной коррозии. После чего готовые арматурные прутки топятся в растворе или клее, излишки убираются сразу же. Если толщина стен составляет 20 см, то усиливается кладка только с помощью одного арматурного прута посередине.
Хорошую альтернативу обычной арматуре составляет оцинкованная перфополоса, минимальный ее размер должен быть не меньше чем 15*1 мм. Чтобы ее уложить не нужно предварительно штробить стены, достаточно нанести на нее слой клея-цемента, толщина которого не должна превышать 3 мм. Для железобетонной уверенности в отсутствии появления трещин, одного армирования мало, важно устраивать также деформационные швы и армопояса.
Такие швы определяются сугубо индивидуально в зависимости от проекта дома. Как правило, из устраивают в местах пересечения несущих стен, между теплой и холодной ограждающей конструкцией, там где газобетонные блоки соприкасаются с другими материалами и конечно же в местах изменения толщины стен.
Что касается армопоясов, то их можно заливать непосредственно на стенах или же устанавливать приобретенные. Как вариант устройства армопояса для газобетонных стен – укладываются по краям стен блоки толщиной 10 см, в получившийся промежуток между ними монтируется металлический каркас, состоящий из 4 прутков арматуры, связанных сеткой. После чего, все это заливается кладочным раствором, который необходимо хорошо утрамбовать переносным вибратором. Кстати, цена такой конструкции несколько ниже железобетонного монолита.
Советы по армированию, видео
Вывод
Помните, что дополнительное усиление газобетонных стен не увеличивает их несущую способность, а лишь берет на себя растягивающие нагрузки, которые чреваты газоблокам многочисленными трещинами и усадкой.
Удачной стройки!
Армирование газобетона
Рекомендации заводов – изготовителей по армированию газобетонных блоков
Существуют рекомендации заводов – изготовителей по армированию стен из газобетона, где они указывают необходимое и достаточное армирование после первого ряда блоков, за один ряд до окна, в зоне опирания перемычек и, соответственно, за один ряд до устройства плит перекрытия или до мурлата.
Таким образом, следует укреплять арматурой первый ряд газобетонных блоков, так как именно они несут на себе практически всю вертикальную и боковую нагрузку от стены и перекрытия.

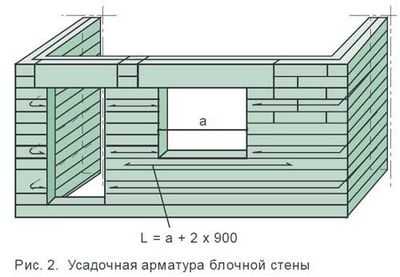

Также необходимо производить армирование оконных проемов за один ряд до окна. Так, к примеру, если планируется открыть окно на отметке – 1 метр, отнимаем 25 см и получаем зону армирования.
При укладке арматуры в зоны перемычек и зон под оконными проемами достаточно заводить арматурные стержни на 900 мм в каждую сторону от края проема.
Армирование по кольцу всех несущих стен (армопояс) производится под стропильной системой и на уровне каждого перекрытия.
Выполнять армирование газобетонных блоков следует арматурой диаметром 8 мм А III, этого будет более чем достаточно. Если стена широкая, к примеру, газобетонный блок 375 мм, то необходимо использовать 2 прутка арматуры. При толщине стены 200 мм достаточно одного прутка. При двухрядном армировании необходимо уложить параллельно друг другу на блоке 2 стержня арматуры. Для этого следует разделить верхнюю грань блока приблизительно на 3 части и при помощи ручного или электрического штробореза нарезать 2 штробы, расстояние от которых до края газобетонного блока должно быть не менее 6 см.
Чтобы получить ровные штробы, советуем использовать подходящий по ширине брус в качестве разметки.
ogorod.life
Армирование газобетонных блоков: технология
Газобетон — это экономичный строительный материал, позволяющий быстро возводить долговечные и надежные дома, в которых без труда поддерживается оптимальный микроклимат. Единственный недостаток газобетонных блоков — их малая прочность на разрыв и изгиб, из-за которой необходимым этапом строительства является армирование газобетона. Правильное армирование станет лучшей профилактикой трещин в кладке, ухудшающих эстетические качества здания.
Способы армирования газобетонных блоков
Арматура не улучшает несущую способность стен, но позволяет распределить нагрузку в проблемных зонах кладки и защитить газобетонные блоки от деформации и разрушения. Поэтому каждый ряд кладки армировать не нужно.
Необходимо укрепление следующих участков:
- Первый ряд над фундаментом — он принимает на себя всю массу стен, перекрытий и кровли, поэтому требует особо внимательного усиления.
- Ряды, на которые ложатся перекрытия.
- Оконные и дверные перегородки и блоки под проемами.
- Верхний ряд, на который опирается стропильная система крыши.
- Каждый 4-ый ряд кладки. О необходимости этого момента ведутся споры, но большинство специалистов сходится в том, что обязательным такое армирование является при большой длине стены (от 6 м) — в таком случае усиление улучшает устойчивость газобетонной конструкции к ветровой нагрузке.
Армирование стен из газосиликатных блоков осуществляется тремя способами:
- при помощи арматуры из металлических или стеклопластиковых прутьев;
- армирующей сеткой;
- монолитным бетонным поясом.
Арматура или сетка используется при укреплении промежуточных рядов кладки из газосиликата. При армировании оконных и дверных проемов прутья нужно закладывать с заступом около 1 м за их края. При армировании стен делается двойной пояс, разнесенный по краям блока, в случае несущих стен и одинарный — в случае межкомнатных перегородок из газобетона.
Монолитный пояс конструируется над первым рядом после фундамента и над последним, под крышей. Также можно сделать его под каждым перекрытием. Пояс должен проходить по всему периметру здания.
Вертикальное армирование
Еще один вид усиления кладки — это вертикальное армирование стен из газобетона. Заключается оно в соединении перекрытий с фундаментом при помощи вертикальных арматурных прутьев, заложенных в штробы в кладке и залитых бетоном. Такие железобетонные столбы идут от кровельного монолитного пояса через все перекрытия и углубляются в фундамент; в некоторых случаях возможно соединение только первого перекрытия с основанием дома.
Вертикальное армирование — это, по сути, колонны из железобетона, которые принимают на себя всю нагрузку, создаваемую зданием, полностью освобождая от нее газобетонные хрупкие стены. Кладка в таком случае выполняет только ограждающую роль и защищает помещение от утечек тепла.
Считается, что этот вид усиления является опциональным. Необходим он только в определенных ситуациях, в которых на здание оказывается повышенная нагрузка:- при строительстве в районах с высокой сейсмической активностью;
- при необходимости снизить затраты на строительство путем использования менее плотного газобетона, пожертвовав несущей способностью стен;
- при наличии в кладке проемов с большой площадью — широких или двухэтажных окон, крупногабаритных дверей или гаражных ворот.
Вертикальное армирование кладки из газосиликатных блоков накладывает особые требования к характеристикам используемой арматуры. Тогда как при обычном усилении рядов кладки используются прутья диаметром 8 мм, в этом случае они должны иметь диаметр не менее 14 мм. Размер штроб подбирается исходя из количества прутьев (от 1 до 4) с учетом того, что после заливки бетона между прутом и стеной должно получиться расстояние не менее 50 мм.
Количество прутьев подбирается исходя из расчетной нагрузки на здание; в большинстве случаев достаточно одного, дополнительная арматура ставится при возможности высокой сейсмической нагрузки. Каждый прут заглубляется в фундамент либо на стадии его заливки, либо после набора им прочности в просверленные отверстия.
Минимальный отступ железобетонных столбов от краев стен — 20 см. От оконных и дверных перегородок можно отступить на 60 см. Между конструкциями должен соблюдаться шаг 3 м; обязательно вертикальная арматура устанавливается на углах дома из газобетона.
Выбор арматуры
Междурядное армирование газоблока осуществляется при помощи стальной арматуры диаметром 8 мм. Она обеспечивает достаточную прочность, а также упрощает работу по пробиванию штроб в кладке.
Другой вариант — арматура из стеклопластика. В нашей стране она не очень распространена, хотя имеет широкий ряд преимуществ:
- небольшая масса — даже при большом количестве прутьев нагрузка на здание увеличивается незначительно;
- устойчивость к влаге — материал не окисляется ни при каких условиях;
- по устойчивости к нагрузкам композит сравним со сталью;
- низкий коэффициент теплопроводности, благодаря которому арматура не ухудшает теплоизоляционные характеристики газобетона;
- больший срок службы, чем у стали, при вдвое меньшей стоимости.
Также можно воспользоваться кладочной сеткой — она изготавливается из проволоки, которая тоньше стальных прутьев (3–5 мм), но покрывает большую площадь, за счет чего сравнивается по прочности с обычной арматурой. Вместо проволоки может использоваться сетка для армирования из полосок оцинкованного металла шириной 8 мм и толщиной 1,5 мм. Преимущество этого метода — отсутствии необходимости в пробитии штроб перед армированием газобетонных блоков.
Необходимые инструменты и материалы
Перед началом работы нужно подготовить следующие материалы:
- армирующая сетка;
- стальные прутья разного диаметра;
- вязальная проволока;
- ингредиенты для изготовления бетона.

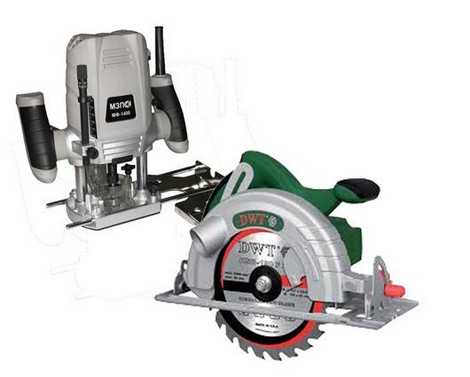

- Штроборез — ручной или электрический; можно также использовать фрезер или циркулярную пилу, которая позволяет получать штробу в форме буквы V.
- Инструменты для измерений.
- Болгарка для резки прутьев.
- Станок для гнутья прутьев арматуры.
- Сварочный аппарат или крючок для вязки арматуры.
Также понадобятся вспомогательные приспособления — емкость для замешивания бетона, строительный миксер, щетка для очистки штроб от пыли и т. д.
Технология армирования
Порядок действий при армировании кладки из газобетона различается в зависимости от способа укрепления стены.

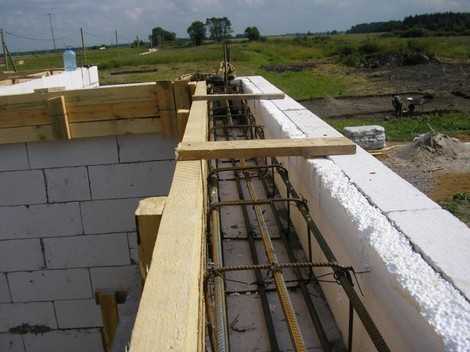

Создание монолитного пояса
Для конструирования пояса из бетона понадобится деревянная опалубка или тонкие доборные блоки, которые можно изготовить самостоятельно, распилив полноразмерные блоки обычной ножовкой.
Порядок действий таков:
- С наружной стороны к стене приклеивается доборный блок толщиной 100 мм или деревянная доска. Изнутри устанавливается блок в два раза тоньше.
- К внутренней стороне тонкой части опалубки приклеивается пенополистирол для теплоизоляции.
- Внутрь опалубки закладывается арматура, укладываясь на подставки на высоте 50 мм от поверхности стены. Затем с шагом 30 см ставятся вертикальные перемычки такой длины, чтобы арматура расположилась в 50 мм от верхнего края бетонного пояса. Перемычки соединяются горизонтальными прутьями, на которых монтируется вторая продольная часть арматуры.
- Конструкция заливается бетоном.
Продолжить строительство можно через 2 недели после армирования кладки из газобетонных блоков, когда бетон наберет прочность.
Междурядное армирование
Армирование блоков прутьями или сеткой гораздо проще. В случае с прутьями на расстоянии 60 мм от края блока проделывается штроба, глубина которой должна равняться диаметру арматуры. Штробы очищаются от пыли и заполняются клеем, в который вкладываются прутья; отдельные элементы затем нужно соединить путем сварки.
Если делается армирование газобетонных блоков сеткой, все еще проще, так как штробы прорезать не нужно. Достаточно нанести на кладку слой клея толщиной 3 мм и уложить арматуру; сверху наносится еще один слой скрепляющего материала. Края сетки должны не доходить до краев стены на 50 мм.
Таким образом, армирование газобетонных конструкций — достаточно простая процедура, и пропускать ее не следует. Она не займет много времени и сил, зато сэкономит деньги, сохранив целостность стен в будущем.
Прочитайте еще:
Армирование фундамента – кропотливый процесс, проведение которого требует определенных знаний и навыков. Без необходимой информации невозможно …
Как роль арматуры в железобетонной конструкции. Как подготовить арматуру к укладке и обвязке фундамента. Основные способы связывания узлов …
myfundament.ru
Армирование при строительстве дома из газобетона
Строительство загородных домов чутко реагирует на появление новых технологий, строительных материалов. И если деревянные дома можно отнести к традиционным постройкам, то возведение собственного дома из ячеистого бетона, это своеобразный тренд. Споры не утихают, а дома растут, как грибы после дождя. К ячеистым бетонам относятся как пенобетон, так и газобетон. Многие технические характеристики у этих материалов схожи.
При соблюдении строительных норм и правил в процессе возведения и эксплуатации дома из ячеистого бетона – газобетона и пенобетона не уступают многим традиционным постройкам.
Строительные нормативы, государственные стандарты по ячеистому бетону
С рекомендациями по строительству домов из газобетона, устройству инженерных, коммуникационных элементов, узлов, требованиями к изготовлению газобетонных блоков, многопустотных плит можно ознакомиться в следующих нормативных документах:
- ГОСТ 9561-91 – стандарт на железобетонные многопустотные плиты для перекрытий;
- ГОСТ 10884-94 — стандарты на сталь для армирования ж/б конструкций;
- ГОСТ 31359-2007 – на ячеистые бетоны;
- ГОСТ 31360-2007 — стандарты на изделия стеновые из ячеистого бетона;
- СП 22.13330.2011 – свод основных правил «Основание зданий и сооружений».
Здесь же мы рассмотрим общие требования и виды материалов, применяемых при армировании
Зачем армировать газобетонную кладку?
Температурно-усадочные трещины будут практически неизбежно появляться, если не провести армирование при кладке блоков из газобетона. Поскольку газобетон не работает (практически) на изгиб, растяжение, то армирование является непременным условием при строительстве дома из газобетона. Армирование не увеличивает несущую способность стен, оно защищает их от деформации.
Изначально ячеистый бетон стали производить в качестве утепляющего материала, но со временем он нашел применение и в несущих конструкциях, но только при условии армирования кладки. Арматуре не страшна растягивающая нагрузка. Армирование включает: усиление кладки горизонтальное, вертикальное (для снижения нагрузок на кладку) и монтаж армирующего пояса (увеличивающего общую прочность всей конструкции), который должен быть монолитным по всему периметру строения.
Армирование кладки из газобетона
Правильное армирование кладки производится через каждые четыре ряда при высоте блоков 250 мм или с шагом три ряда, если используются блоки высотой 300-350 мм. То есть, выдерживается шаг, примерно 1метр. Обязательно армируется первый ряд над фундаментом. Помимо этого усиливаются участки, где предусмотрена дополнительная нагрузка на конструкцию:
- Над оконным проемом и под ним (с напуском до 1 метра с обеих сторон),
- ряд, приходящийся на уровень мауэрлата,
- область (мин. 1 метр), где будет опирание перемычек.
Как и чем выполняется армирование стены из блоков газобетона
Кладочная сетка из проволоки с диметром 3мм и чуть более, часто вызывает критику, поскольку служит своеобразным мостком холода, расположенным между блоками, но при условии дополнительного утепления, ее применение упрощает кладку, поскольку не требует штробления блоков. Но сетка увеличивает шов и зачастую ее применяют при использовании строительного раствора, а не клея. Стальной сетке есть альтернатива – армирующая сетка из композитных материалов со стекловолокном.
Армирующая лента – перфорированные полоски оцинкованной стали также используются для межрядового армирования стены. Толщина 4-8 мм, ширина 25-100 мм. Не проводят холод и избавляют от пыльных работ по штроблению. Продается армирующая полоса отрезками 3 и 6 м или рулоном. Лента притапливается в клеевой шов и покрывается сверху тем же специальным клеем, что рекомендуется дл кладки стен из газоблока.

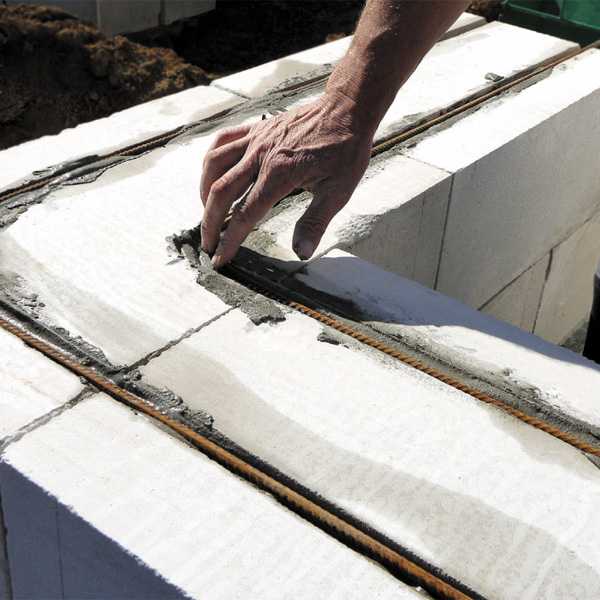

Арматурный прут укладывается непосредственно в газоблоки, чтобы не влиять на толщину шва между рядами и не вмешиваться в геометрию кладки. Для этого выполняется штробирование блоков. Оптимальный диаметр для армирующих прутьев – 6-8 мм (А400-А500). Именно такой способ среди строителей и производителей блоков из ячеистого бетона считается наиболее надежным.
Штобирование блоков и армирование прутом стальным и композитным
Углубления – штробы, выполняются штроборезом, болгаркой с лобзиком. Глубина и ширина в пределах 25 мм. Любой инструмент, который способен сформировать углубление/канавку для армирующего прутка может участвовать в процессе. Для усиления эффекта, технология армирования предусматривает два углубления не ближе чем 5 см к краю блока. При толщине блока более 500 мм потребуется и третий прут. На углах не допускается соединение. Прут должен быть изогнут.
Если армирование производится одним прутом, то штроба располагается по центру. Соединение арматурного прута выполняется любым из приемлемых способов (сварка, муфта, нахлест).
В местах нахлеста (который рекомендуется примерно 4 см), штроба должна быть намного расширена. Перед укладкой арматурного прута, углубление следует очистить. Для более высокой адгезии можно увлажнить штробу, затем залить клеем, которым ведется кладка блоков, и укладывать арматуру, не забывая про нахлест.
В российские строительные нормативы не внесена стеклопластиковая арматура, однако ее использование не запрещено. На западе это повседневная практика. Есть определенные преимущества, свойственные композитным материалам:
- Деформационная устойчивость;
- легкий вес;
- низкая теплопроводность;
- устойчивость к коррозии.
Основной недостаток – требуются соединительные гильзы, поскольку сварку использовать не получится, как и гнуть такой прут перед укладкой.
Армопояс для строений из блоков газобетона
Армирующий монолитный пояс в зоне межэтажных или кровельных перекрытий во многом аналогичен фундаменту. Его толщина 10-12 см по всему периметру. Каркас из арматуры с установленной опалубкой заливается бетоном. Весь периметр заливается строго за один раз, это обеспечит монолитность армопоясу. Для лучшего сопряжения, в верхний ряд блоков «ежом» набивают гвозди, катанку. Чтобы такое армирование не вызывало теплопотери и не служило мостком холода, следует уделить внимание утеплению внешней грани армопояса и опалубку смещать вовнутрь, оставляя место дальнейшему утеплению периметра.
Армопояс обязателен, если перекрытия сборные. Опоры перекрытий не должны оказывать точечные нагрузки на блоки – только на пояс. Поэтому некоторые застройщики игнорируют устройство армопояса при применении монолитных облегченных перекрытий. Вопрос спорный, поскольку задачи такого армирования лежат шире, чем только распределение нагрузки перекрытий. Однако технология строительства домов из газобетона разрешает выполнение упрощенного формата монолитного пояса, если устанавливаются облегченные перекрытия.
Вертикальное армирование кладки
Вертикальное армирование выполняется в случае необходимости перераспределения нагрузки с кладки. Такое армирование соединяет армопояс под перекрытием и фундамент, образуя арматурный каркас. Арматура используется только стальная с диаметром от 14 мм, уложенная в штробы или фасонные блоки, заполненные тяжелым бетоном.
Такие мероприятия выполняют в сейсмоактивных зонах, при использовании блоков низкой плотности, при сложных конфигурациях фасада (большие проемы).
Утепление любых домов в СПб и области выполнят специалисты строительной компании Теплострой.
9999812.ru
Кладка и армирование стен из газобетона
При условии соответствия газобетонных блоков принятым стандартам допускается возведение из них несущих стен строений высотой до 20-ти м (5 этажей). Клей или цементный раствор?
Использование для кладки цементного раствора в значительной степени уменьшает одно из главных достоинств газобетона – его низкую теплопроводность.
Швы раствора являются «мостиками» холода, по которым из дома уходит тепло. Поэтому для того чтобы построить дом в Иркутске, компания bgazobeton, рекомендует использовать специальный тонколистовой клей фабричного производства. К слову сказать, его чрезмерная дороговизна – не что иное, как миф, поскольку расход клея получается в несколько раз ниже, чем цементно-песчаного раствора.
Требования к основанию
Главное требование – ровность горизонтальной поверхности. Разность уровней нижней и верхней точек основания в идеале не должна превышать максимального значения толщины клеевого шва – 3 мм. Если она достигает 5-ти и более мм, первый слой нужно уложить на цементный раствор, толщина которого при необходимости может достигать 20 мм. Это позволит компенсировать неровность.
Поверх фундамента или цоколя должна быть выполнена отсечная гидроизоляция – в любом виде из возможных вариантов. С помощью мастики, рулонных изоляционных материалов или гидроизоляционных растворов из сухих смесей.
Способы кладки и схемы перевязки
Перевязка блоков осуществляется порядно, путем смещения блоков верхнего ряда относительно камней нижнего ряда. Кладка газосиликатных блоков выполняется в трех вариантах.
«В один блок» с цепной порядковой перевязкой. Если толщина стен не превышает 30 см, то этот способ является единственно возможным. При высоте H блоков до 250-ти мм величина перевязки обеспечивается не меньше 0,4H. При H больше 250 мм ее минимальное значение ограничивается 0,2H, при этом она не должна быть меньше 100 мм.
«В два блока» с перевязкой. Применяется плашковая вертикальная порядковая перевязка со значением не меньше 1/5 толщины стены (используются блоки различной толщины). Или, что проще, перевязка тычковым рядом, укладываемым через 2 ложковых ряда.
«В два блока» без вертикальной перевязки. Схема применяется в том случае, если между слоями блоков укладывается паропроницаемый утеплитель. Чтобы обеспечить связь между слоями, используются т.н. гибкие связи из стальных пластин, стержневой арматуры А400 с цинковым покрытием, сетчатой арматуры из базальтопластика или стеклопластика, которые укладывается в швы кладки.
Если последние не совпадают по высоте, допускается изгиб арматуры не более 30°.
Основные правила кладки
Вы определились с вопросом из чего построить дом, и остановились на блоках из газобетона, теперь самое время узнать правила кладки из блоков. Каждый ряд начинается с углов здания и ведется к центру. На углах здания желательно установить стойки-шаблоны, между которыми натягивается шнур-причалка. По нему контролируется ровность рядов в горизонтальной и вертикальной плоскостях.
Вертикальность стены проверяют отвесом, закрепленным на стойке. После завершения каждого ряда поверхность нужно выровнить рубанком или теркой – чтобы не было перепадов между соседними блоками. Выровненная поверхность после обеспыливания смачивается водой.
Рекомендуемая толщина швов:
✔ клеевых – 0,5-3 мм;
✔ цементно-песчаных – 10-15 мм
✔ горизонтального и 8-12 мм – вертикального.
Клей наносится на торец уложенного блока и нижележащий камень зубчатым шпателем сплошным слоем. Камень опускается на слой клея вертикально без горизонтальных смещений и корректируется резиновой киянкой. Избыток клея, выдавливаемого из швов, не затирается, а подрезается после схватывания.
Армирование стен
Нужно понимать, что армирование газобетонных стен не увеличивает их несущую способность. Его задача – противодействовать возникновению и расширению усадочных трещин, которые могут появляться при деформациях и подвижках фундамента, превышающих нормальные значения.
Если есть основания предполагать деформацию фундамента свыше 2-х см, осадку выше 10 см или крен больше 5 см, то армирование считается необходимым. Но в любом случае вреда от него не будет, поэтому при наличии сомнений его лучше использовать.
Армирование производится арматурой А400-А500. При этом общая площадь сечения арматуры обеспечивается не менее 1/50 площади сечения кладки.
Есть три способа конструкционного армирования:
✔ Армирование мест возле оконных, дверных и других проемов, которые ослабляют кладку. Выполнение этого армирования не требуется при наличии монолитного каркаса из железобетона.
✔ Армирование по всему периметру стен. Рекомендуется выполнять при кладке из «свежих», только что произведенных блоков, при строительстве в местах с большими сезонными колебаниями температур и сильными ветровыми нагрузками, а также при прогнозируемых деформациях и усадке фундамента, о которых говорилось выше.
✔ Вертикальное армирование, связывающее верхний обвязочный монолитный пояс, выполненный по верху стен, с фундаментом. Способ рекомендуется для сейсмо- и ураганоопасных районов или при наличии прочих неблагоприятных условий или особенностей, к которым относят: опасность схода лавин, расположение дома на склоне, случаи отдельно стоящих ограждений или стен, использование крупноформатных панелей из газобетона.
Видео: Кладка и армирование стен из газобетона
www.stroypraym.ru
Какой арматурой армировать газобетонную кладку. Какая арматура. ArmaturaSila.ru
Технология армирования газобетона
- Выполнение армированной кладки
- Технология укладки арматуры в газобетонные блоки
При строительстве жилых домов и производственных зданий из такого высокотехнологического продукта, как газобетон, требуется проводить обязательное армирование стен. Такая необходимость объясняется возможным возникновением трещин, появление которых зависит от различного напряжения, а также перепадов температуры воздуха, влаги и различных атмосферных осадков. От таких естественных, независимых ни от кого природных процессов, в стенах домов из газобетона происходит постоянное набухание и расширение блоков с последующей их усадкой, а все это в итоге вызывает деформацию самой кладки.
Схема армирования кладки из газобетона: 1 – кладка стены, 2 – плиты перекрытия, 3 – обвязочный пояс, 4 – Мауэрлат, 5 – элементы стропильной кровли.
Особенно такому воздействию подвергаются такие места, как углы комнат, оконные и дверные проемы. К тому же газоблоки как строительный материал известны своей низкой прочностью на растяжение, и такие деформационные нагрузки вызывают появление трещин на стенах, которые со временем только увеличиваются. Поэтому при возведении домов специалистами используется армирование конкретных рядов стен, которое эффективно помогает избежать деформации дома и даже его возможного разрушения в будущем.
Выполнение армированной кладки
Схема армирования газобетонной кладки по высоте стен: 1 — обвязочный пояс, 2 — армирование кладки подоконной зоны, 3 — армирование кладки в пределах высоты простенка, 4 — армирование кладки при расстоянии не более 3 м, 5 — при расстоянии более 3 м.
Все работы по армированию кладки должны быть предусмотрены в расчетно-проектной документации каждого дома, если он возводится из газобетонных блоков. Но если это условие не соблюдено, то расположение арматурного пояса в кладке можно определить своими силами. Для этого надо знать, как правильно выполнить такой расчет.
Где следует устанавливать арматуру:
- первый ряд кладки;
- каждый четвертый ряд кладки;
- места перемычек;
- под оконными и дверными проемами;
- в глухих стенах;
- устанавливают армированный пояс по всем уровням перекрытий.
Обычно для армирования газобетона используется арматура из класса А III #8211; 0,75 см², при этом два стержня укладывают параллельно друг другу. Но если такая укладка двух стержней невозможна, то допускается применение арматурного стержня, размер которого будет D #8211; 10AIII. При укладке стержней в дверные или оконные проемы рекомендуемое расстояние от края составляет 60 см.
Вернуться к оглавлению
Технология укладки арматуры в газобетонные блоки
Укладка арматурой блоков из газобетона при строительстве зданий или домов проводится только с использованием специально подготовленных для этого штроб или, как их еще называют, #8220;бороздок#8221;. Выполняют штробы согласно размеру используемой арматуры с небольшим запасом. А чтобы не повредить при выполнении штроб газобетон, отступают от края каждого блока примерно 6 см. Фиксируют арматурные стержни специально предназначенным для этого клеем. А для качественной герметизации материала используют раствор из песка и цемента.
Схема армирования стен из газобетона.
- Вначале на фундамент укладывают теплоизоляционный слой.
- Начальную линию кладки размещают как можно ровнее, потому что от этого зависит все строительство дома.
- Для контроля высоты углов постройки устанавливают деревянные рейки. А для правильного определения равномерности кладки специалисты рекомендуют натягивать шнур прямо по высоте газобетонного блока.
- С помощью штробореза прорезают #8220;бороздки#8221;. Если по расчетно-проектной документации толщина стен будет более 40 см, то тогда делают две #8220;бороздки#8221; параллельно друг другу.
- Штробы зачищают от мусора и пыли жесткой щеткой и наполовину заполняют фиксирующим клеем.
- В штробы с клеем укладывают арматурные стержни.
- Сверху герметизируют раствором из цемента и песка.
- Всю поверхность разравнивают с помощью шпателя.
- Проверяют ровность кладки с помощью строительного уровня. При необходимости для корректировки кладки используют резиновую киянку. Если конечный блок получается большой, то ненужную часть отпиливают ручной пилой, а ровность углов проверяют угольником.
По завершении всех работ, связанных с созданием армирующего пояса, строение с внешней стороны облицовывают кирпичом или другим предусмотренным в проектной документации материалом. Если дом планируют облицовывать кирпичом, то между блоком газобетона и облицовочным материалом оставляют зазор. Крепление сайдинговых листов, вагонки или оштукатуривание поверхности происходит на основе использования деревянной обрешетки.
Инструменты и материалы:
При условии соответствия газобетонных блоков принятым стандартам допускается возведение из них несущих стен строений высотой до 20-ти м (5 этажей). Клей или цементный раствор?
Использование для кладки цементного раствора в значительной степени уменьшает одно из главных достоинств газобетона – его низкую теплопроводность.
Швы раствора являются «мостиками» холода, по которым из дома уходит тепло. Поэтому для того чтобы построить дом в Иркутске, компания bgazobeton, рекомендует использовать специальный тонколистовой клей фабричного производства. К слову сказать, его чрезмерная дороговизна – не что иное, как миф, поскольку расход клея получается в несколько раз ниже, чем цементно-песчаного раствора.
Требования к основанию
Главное требование – ровность горизонтальной поверхности. Разность уровней нижней и верхней точек основания в идеале не должна превышать максимального значения толщины клеевого шва – 3 мм. Если она достигает 5-ти и более мм, первый слой нужно уложить на цементный раствор, толщина которого при необходимости может достигать 20 мм. Это позволит компенсировать неровность.
Поверх фундамента или цоколя должна быть выполнена отсечная гидроизоляция – в любом виде из возможных вариантов. С помощью мастики, рулонных изоляционных материалов или гидроизоляционных растворов из сухих смесей.
Способы кладки и схемы перевязки
Перевязка блоков осуществляется порядно, путем смещения блоков верхнего ряда относительно камней нижнего ряда. Кладка газосиликатных блоков выполняется в трех вариантах.
«В один блок» с цепной порядковой перевязкой. Если толщина стен не превышает 30 см, то этот способ является единственно возможным. При высоте H блоков до 250-ти мм величина перевязки обеспечивается не меньше 0,4H. При H больше 250 мм ее минимальное значение ограничивается 0,2H, при этом она не должна быть меньше 100 мм.
«В два блока» с перевязкой. Применяется плашковая вертикальная порядковая перевязка со значением не меньше 1/5 толщины стены (используются блоки различной толщины). Или, что проще, перевязка тычковым рядом, укладываемым через 2 ложковых ряда.
«В два блока» без вертикальной перевязки. Схема применяется в том случае, если между слоями блоков укладывается паропроницаемый утеплитель. Чтобы обеспечить связь между слоями, используются т.н. гибкие связи из стальных пластин, стержневой арматуры А400 с цинковым покрытием, сетчатой арматуры из базальтопластика или стеклопластика, которые укладывается в швы кладки.
Если последние не совпадают по высоте, допускается изгиб арматуры не более 30°.
Основные правила кладки
Вы определились с вопросом из чего построить дом, и остановились на блоках из газобетона, теперь самое время узнать правила кладки из блоков. Каждый ряд начинается с углов здания и ведется к центру. На углах здания желательно установить стойки-шаблоны, между которыми натягивается шнур-причалка. По нему контролируется ровность рядов в горизонтальной и вертикальной плоскостях.
Вертикальность стены проверяют отвесом, закрепленным на стойке. После завершения каждого ряда поверхность нужно выровнить рубанком или теркой – чтобы не было перепадов между соседними блоками. Выровненная поверхность после обеспыливания смачивается водой.
Рекомендуемая толщина швов:
✔ клеевых – 0,5-3 мм;
✔ цементно-песчаных – 10-15 мм
✔ горизонтального и 8-12 мм – вертикального.
Клей наносится на торец уложенного блока и нижележащий камень зубчатым шпателем сплошным слоем. Камень опускается на слой клея вертикально без горизонтальных смещений и корректируется резиновой киянкой. Избыток клея, выдавливаемого из швов, не затирается, а подрезается после схватывания.
Армирование стен
Нужно понимать, что армирование газобетонных стен не увеличивает их несущую способность. Его задача – противодействовать возникновению и расширению усадочных трещин, которые могут появляться при деформациях и подвижках фундамента, превышающих нормальные значения.
Если есть основания предполагать деформацию фундамента свыше 2-х см, осадку выше 10 см или крен больше 5 см, то армирование считается необходимым. Но в любом случае вреда от него не будет, поэтому при наличии сомнений его лучше использовать.
Армирование производится арматурой А400-А500. При этом общая площадь сечения арматуры обеспечивается не менее 1/50 площади сечения кладки.
Есть три способа конструкционного армирования:
✔ Армирование мест возле оконных, дверных и других проемов, которые ослабляют кладку. Выполнение этого армирования не требуется при наличии монолитного каркаса из железобетона.
✔ Армирование по всему периметру стен. Рекомендуется выполнять при кладке из «свежих», только что произведенных блоков, при строительстве в местах с большими сезонными колебаниями температур и сильными ветровыми нагрузками, а также при прогнозируемых деформациях и усадке фундамента, о которых говорилось выше.
✔ Вертикальное армирование, связывающее верхний обвязочный монолитный пояс, выполненный по верху стен, с фундаментом. Способ рекомендуется для сейсмо- и ураганоопасных районов или при наличии прочих неблагоприятных условий или особенностей, к которым относят: опасность схода лавин, расположение дома на склоне, случаи отдельно стоящих ограждений или стен, использование крупноформатных панелей из газобетона.
Видео: Кладка и армирование стен из газобетона
Опыт финов по строительству домов из газобетона
АРМИРОВАНИЕ ГАЗОБЕТОННОЙ КЛАДКИ
Чтобы стена из газобетона не пошла трещинами необходимо не только правильно выбрать плотность газобетона, его класс прочности, но и правильно армировать кладку.
Следует понимать, что даже если Вы праильно рассчитали фундамент, но неправильно выбрали строительный материал вы рискуете получить трещины по фасаду здания. Это связано с таким процессом как усадка здания в следствие высыхания ячеистого бетона и уменьшения его отпускной влажности в 30% до рассчетных 4,5%. Этот случай трещинообразования более характерен для неавтоклавных материалов, например пеноблоков.
Усадка при высыхании:
Для автоклавного газобетона — 0,1-0,5мм/м
Для неавтоклавного пеноблока — 1,3мм
Также трещины в стене можно получить при недостаточной глубине опирания панели перекрытия на стену. Изобретению армирования кладки из газоблоков мы обязаны финам, где дома из автоклавных газоблоков начали строить значительно раньше, чем в Украине, а поэтому Финляндия на сегодняшний день обладает огромным опытом проектирования, строительства и эксплуатации домов из газобетона. Вначале они не армировали свои дома т.к. при правильном выборе характеристик газобетона можно строить здания до 5 этажей включительно. В течение 20 лет эксплуатации таких домов они проводили аналитику и создавали нормативные документы, благодаря которым сегодня в Финляндии очень трудно найти дом из газобетона с трещинами на фасаде.
Такая прочность стены была достигнута за счет контурного армирования стен. Финскими нормативами рекомендуется армировать первый и каждый четвертый ряд кладки. Для этого в газобетоне делается штробы и туда закладывается арматура, которая прижимается клеевым раствором. Штроба прорезается как при помощи ручного штробореза, так и при помощи специального электроинструмента. Перед укладкой арматуры в газобетон Стоунлайт штроба очищается от пыли и заполняется клеем. Используют всегда стальные пруты арматуры диаметром 8мм. Чтобы ее согнуть в нужных местах на месте стройки спользуют ручные приспособления.
Арматура вдавливается в штробу таким образом, чтобы она была полностью покрыта клеем. От внешней (фасадной) поверхности блока арматура должна находиться на расстоянии 6см. В Украине принято в стену закладывать сразу 2 арматуры, чтобы перестраховаться.
На углах здания штробы необходимо выполнять с закруглением.
Обязательно необходимо армировать газобетонную кладку под оконными проемами. Существует важное требование: арматура должна выходить за пределы оконного проема минимум на 90см, а лучше на полтора метра по возможности.
Если блоки по толщине больше 250мм то нужно закладывать два прута. Если 500мм — желательно три, при толщине блоков менее 250мм достаточно одного прута арматуры.
Если Вы правильно будете армировать кладку, то ваш дом никогда не пойдет трещинами, а при использовании газобетона именно Стоунлайт Вам всегда гарантирован класс прочности В2,5.
Внутренние стены также необходимо армировать, как и наружные. Возьмите за правило закладывать арматуру во все стены и вы сотворите поистине монолитный и прочный дом, который будет стоять 100 лет и достанется вашим внукам и правнукам.
Ниже размещена общая схема по сводке правил закладки арматуры в газобетонную стену. Очень важно чтобы вы изучили это изображение и заставили своего прораба выполнить правильно армирование своего дома.
Обратите внимание на формулу расчета длины усадочной арматуры под оконными проемами. Ведь не такие дурные эти фины, что их дома стоят уже по 70 лет и не падают, как наши кирпичные хрущевки.
На эту тему Вы можете получить дополнительную информацию, если прочтете наш цикл статей Дом из газобетона
Источники: http://ostroymaterialah.ru/bloki/armirovanie-gazobetona.html, http://www.stroypraym.ru/-07-04-13-26-35/sekrety-stroitelstva/1810-kladka-i-armirovanie-sten-iz-gazobetona.html, http://stroy-sklad.kiev.ua/articles/armirovanie-gazobetona.html
Комментариев пока нет!
armaturasila.ru
Армирование стен из газобетона — как армировать и чем, технология укладки
Кто бы что не говорил, но на сегодняшний день не существует идеального строительного материала или технологии. А предпочтение тем или иным строительным материалам застройщики отдают не только с учетом климатических, сейсмических или иных зон, но и принимая во внимание менталитет и предпочтения жителей региона. Для многих россиян американско-канадско-финские технологии неприемлемы изначально, без объяснения причин, а некогда традиционное кирпичное домостроение давно перестало удовлетворять минимальным требованиям энергоэффективности.
Так, чтобы достичь коэффициента теплопроводности полуметрового газобетонного блока нужно возвести кирпичную стену толщиной более полутора метров. Существуют и другие виды ячеистых бетонов, но не один из них не позволяет изготовить блоки с точностью газобетонных, что в свою очередь не дает делать супертонкие швы (1 – 2 мм) при монтаже. А ведь они также являются мостиками холода. Поэтому для многих застройщиков газобетон является безальтернативным стеновым материалом.
Достоинства и недостатки газобетона
Итак, материал выбран – газобетон. Каковы же его главные достоинства.
В каких случаях
армируют газобетон?
К упомянутым здесь теплоизоляционным свойствам и отменным геометрическим показателям газобетонных блоков необходимо добавить их малый вес, относительно высокую прочность, экологичность, простоту монтажа и хорошие звукоизоляционные характеристики.
К недостаткам же, в первую очередь, можно отнести хрупкость и гигроскопичность. Здесь обязательно необходимо предупредить, что при длительном контакте с водой блок может промокнуть насквозь и навсегда потерять значительную часть своих неплохих тепловых показателей. Раз есть недостатки, значит должны быть пути их минимизации. Об одном из них и пойдет речь в данной статье. А именно, об армировании стен из газобетонных блоков, позволяющем радикально снизить риски от последствий хрупкости материала.
Технология и инструменты для армирования стен из газобетонных блоков
Любой производитель заинтересован в росте продаж производимого материала, а поэтому старается вместе с самим материалом вооружить покупателя точной технологией его использования. Как же много людей, проигнорировавших эту технологию, клянут производителя и сам материал, а ведь на самом деле не так уж сложно изначально сделать все правильно. Начнем с определения мест армирования дома из газобетонных блоков.
Суть армирования стен заключается во вклеивании двух лент стальной арматуры диаметром 8 мм в наружные блоки и одной ленты в блоки перегородок первого ряда кладки и каждого следующего четвертого ряда. Также армируются блоки, над которыми монтируются перемычки, блоки под оконным проемом и под армирующим поясом. Это позволяет перераспределить нагрузки и в значительной мере нивелировать хрупкость блоков и их невысокую устойчивость к изгибающим нагрузкам, а также уменьшить возможное трещинообразование.
Необходимо добавить, что также армируются косые стены под ломаные и мансардные крыши и ряд в уровне мауэрлата под ними.
По технологии арматура должна со всех сторон обволакиваться кладочным клеем. Для этого в ряду блоков делаются углубления – штробы (канавки) 25 мм. шириной и 25 мм. глубиной на расстоянии не менее 60 мм. от края газобетонного блока.
Для этого применяются специальные инструменты – штроборезы или другие, более универсальные, способные упростить этот процесс. Начнем с самых простых – ручных.
Несложное приспособление в виде доски определенной ширины позволяет произвести работу точнее и быстрее. Этот способ достаточно трудоемкий, но в отличие от всех остальных – практически беспыльный. Готовая штроба очищается щеткой.
Также существуют электрические штроборезы, в которых устанавливаются 2 фрезы на заданном расстоянии. Также можно использовать обычную угловую шлифмашинку – болгарку, на которую установить два диска по бетону через расширительную шайбу.
Они прорезают две параллельные линии на заданную глубину. После этого саму штробу нужно выбирать в ручную или при помощи перфоратора и специальной лопатки.
Очень быстрый, но пыльный способ изготовления штробы, — при помощи ручного фрезера и полукруглой фрезы диаметром 20-25 мм. Его легко позиционировать от края блока и выставлять нужную глубину. Также некоторые строители для этой цели используют ручную дисковую пилу с изменением наклона рабочего стола и получением V-образной штробы.
Процедура армирования газобетона – как правильно провести
Когда штробы в ряду стены готовы, можно приступать к укладке арматуры. Это нужно сделать до приготовления клеевого раствора, потому что на этом этапе выгибаются все углы, стыкуются концы армировки. При этом нужно, чтобы они укладывались внахлест и ни в коем случае не на стыках блоков.
Перегородки связываются с наружными стенами так же с помощью арматуры. После того, как процесс подготовки выполнен, следует вынуть подогнанную арматуру из пазов и приступить к изготовлению клеевого кладочного раствора.
В заполненную клеем штробу вдавливается арматура так, чтобы раствор покрыл ее полностью, а излишки клея тщательно убираются шпателем или кельмой. Важно, чтобы раствор ни в коем случае не выступал за поверхность блока, иначе при кладке следующего ряда мы не сможем получить тонкий шов, чем ухудшим теплотехнические характеристики стены.
Армирование оконных и дверных перемычек
Для этих целей необходимо использовать U-образный блок, который всегда есть в перечне продукции любого производителя газобетонных блоков. Кроме того важно не забывать, что блоки, на которые будет опираться перемычка также необходимо армировать минимум на 900 мм в каждую сторону от проема. Для начала нужно изготовить деревянную конструкцию в оконном проеме, на которую будут опираться U-образные блоки.
Установить данные блоки утолщенной стороной наружу. Желательно утеплить паз пенополистирольной плитой 30 – 50 мм, закрыть боковые стенки наружных блоков, после этого уложить пространственный армировочный каркас и залить будущую перемычку бетоном.
После полного застывания бетона конструкцию можно разбирать. Следует сказать, что на практике, чтобы не замедлять процесс кладки стен, U-образные блоки укладываются вместе с рядовыми, и уже полученные углубления над проемами заполняются армировкой и бетоном. Об утеплителе часто забывают, а зря. Он не дает промерзнуть бетону при серьезных морозах, которые в России иногда случаются.
Таким же способом, только по периметру, рекомендуется делать и армировочный пояс под перекрытием. Как вариант можно использовать для наружной кладки тонкие перегородочные блоки, утеплять их, а изнутри выставить опалубку.
Иногда бетонный армопояс заливают на всю ширину стены, но так делать крайне нежелательно, потому что бетон в несколько раз холоднее ваших блоков и в этом месте вы получите не просто мостик холода, а настоящий теплообменник, который способен нивелировать все ваши затраты на получение энергоэффективного дома. А возможно даже и навсегда поселить в нем плесень.
Особенности армирования косых стен под ломаные крыши
Если предполагается устройство легкой кровли, то бывает достаточным выполнить рядную армировку в 2 ленты арматуры и сделать меньше шаг между стропилами для лучшего распределения нагрузок.
Если же кровля будет тяжелой – например, из керамической черепицы – то лучше предусмотреть дополнительный ряд из U-образных блоков, который уложится уже на запиленные под нужным углом, армированные косые блоки. Заполнение паза при этом нужно делать более густым бетоном, чем при заливке горизонтальных участков.
Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉
Рекомендуем другие статьи по теме
stroi-specialist.ru
